Гранта норма блок предохранителей: Схема блока предохранителей и реле Лада Гранта
Предохранители Лада Гранта и реле с описанием назначения и схем блоков
Лада Гранта (Lada Granta) была представлена в 2011 году с внутризаводским обозначение автомобиля ВАЗ – 2190 (2191). Первое поколение Лады Гранта выпускалось в 2012, 2013, 2014, 2015, 2016 и 2017 году преимущественно с кузовами седан и лифтбек. После этого модель прошла рестайлинг. Появились версии с кузовами хэтчбек и универсал, а так же все дорожная версия Cross и спортивная – Sport. Второе поколение (Лада ФЛ) собиралось в 2018, 2019, 2020, 2021 году. В нашей статье вы найдет описание предохранителей и реле Лада Гранта со схемами блоков и их фотографиями для двух поколений. Выделим предохранитель отвечающий за прикуриватель.
Исполнение схем блоков и назначение элементов в них может отличаться от представленного и зависит от года выпуска и уровня оснащения автомобиля (Гранта Люкс, Гранта стандарт, Гранта Норма). Сверяйте описанием со своим, нанесённым на обратную сторону защитной крышки.
Содержание
- 1 Блок в салоне
- 1.1 Вариант 1
- 1.2 Вариант 2
- 2 Блок под капотом
- 2.1 Вариант 1
- 2.2 Вариант 2
- 2.3 Вариант 3
- 3 Руководство Лада Гранта
Блок в салоне

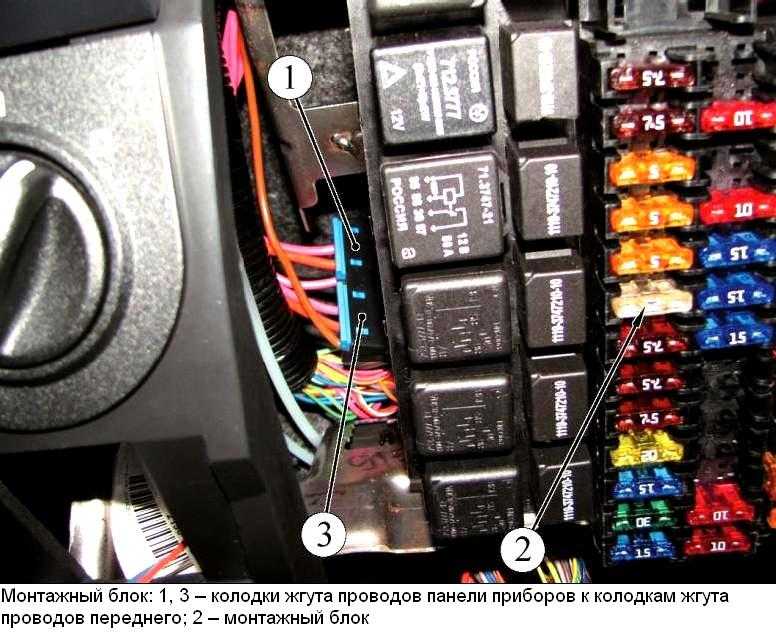

Основной блок предохранителей и реле находится в салоне, под панелью приборов со стороны водителя, за защитной крышкой.
Для того что бы её снять надо потянуть за её края.

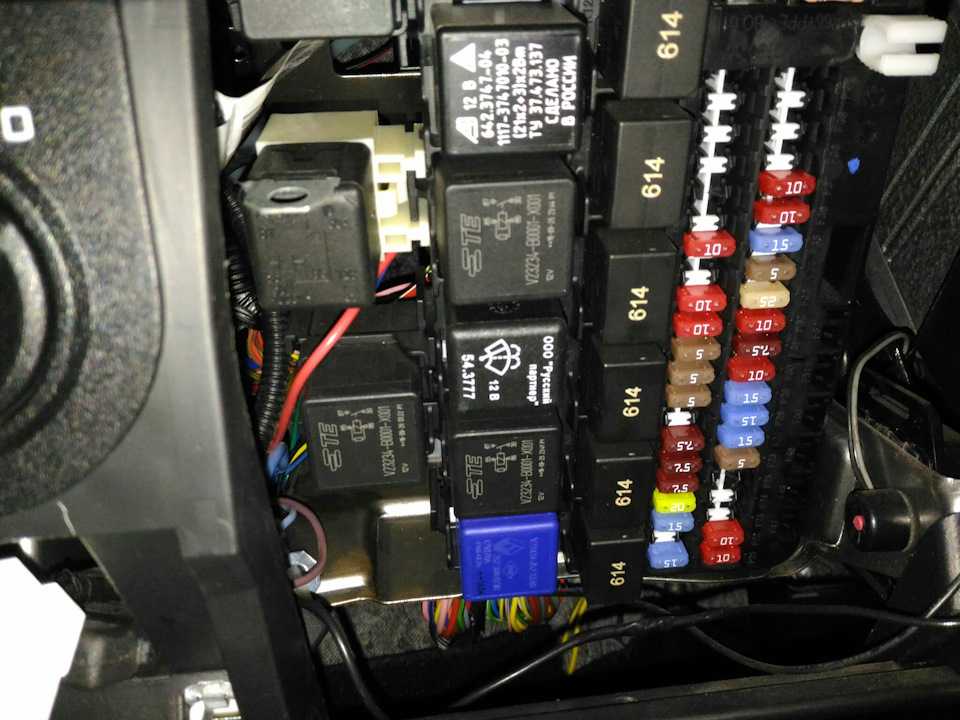

Фото – пример исполнения
На обратной стороне которой должна быть нанесен актуальная схема для Вашей модели Гранта.
Схемы
Вариант 1

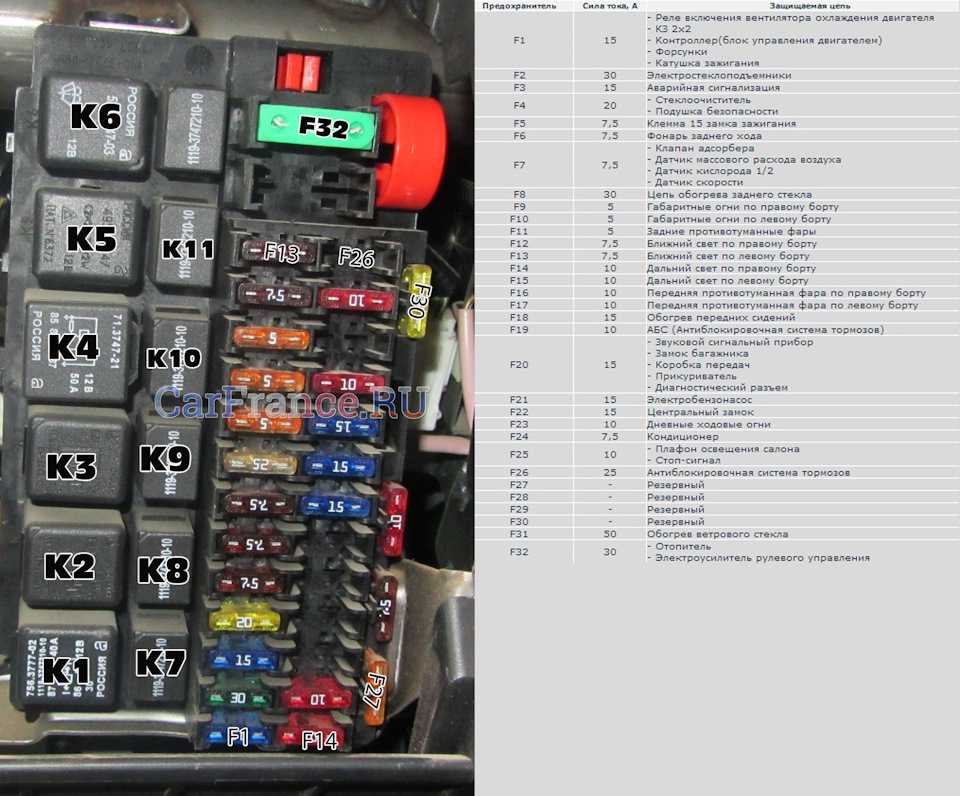

Фото – пример

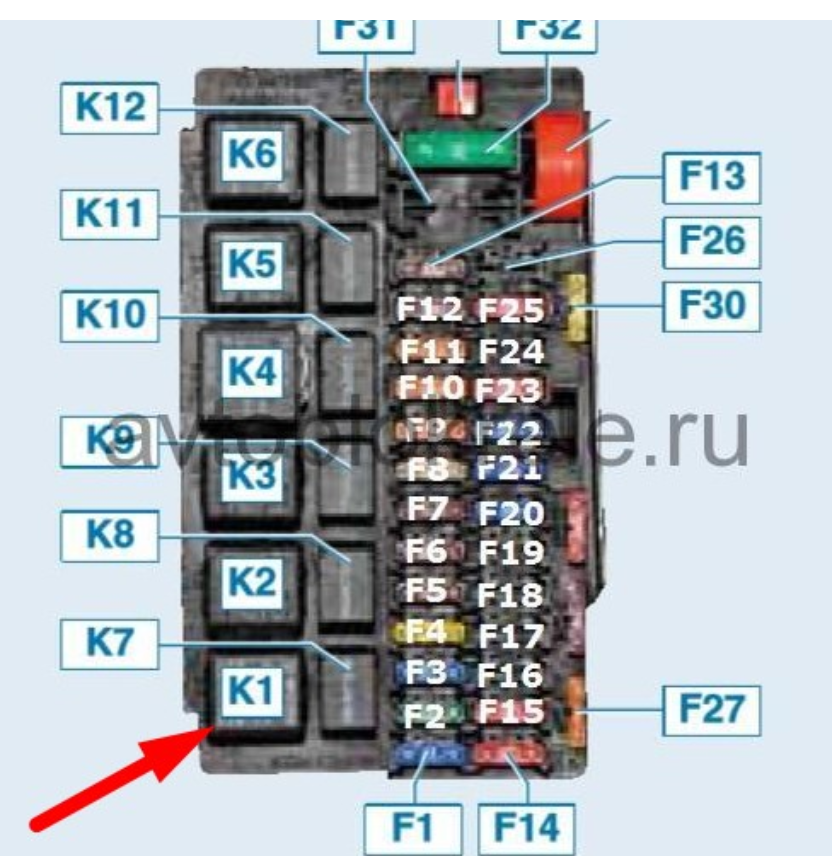

Схема
Описание предохранителей
| F1 | 15А Электронный блок управления двигателем, реле электро вентилятора системы охлаждения, топливные форсунки |
| F2 | 30А Электро стеклоподъемники |
| F3 | 15А Аварийная сигнализация |
| F4 | 20А Стеклоочиститель, подушка безопасности |
| F5 | 15А Реле (клемма 15) |
| F6 | 7,5А Фонарь заднего хода гранты |
| F7 | 7,5А Электронный блок управления двигателем |
| F8 | 25А Обогрев заднего стекла |
| F9 | 5А Лампы габаритного света с правой стороны |
| F10 | 5А Лампы габаритного света с левой стороны |
| F11 | 5А Фонарь заднего противотуманного света |
| F12 | 7,5А Лампа ближнего света правой блок-фары |
| F13 | 7,5А Лампа ближнего света левой блок-фары |
| F14 | 10А Лампа дальнего света правой блок-фары гранта |
| F15 | 10А Лампа дальнего света левой блок-фары |
| F16 | 10А Правая противотуманная фара |
| F17 | 10А Левая противотуманная фара |
| F18 | 20А Обогрев передний сидений, прикуриватель |
| F19 | 10А АБС |
| F20 | 15А Звуковой сигнал, прикуриватель, замок багажного отделения, диагностический разъем |
| F21 | 15А Топливный насос, предохранитель бензонасоса |
| F22 | 15А Блок дистанционного управления центральным замком |
| F23 | 10А Лампы дневных ходовых огней |
| F24 | 7,5А Кондиционера |
| F25 | 10А Плафон освещения салона, сигналы торможения |
| F26 | 25А АБС |
| F27 | Запасной |
| F28 | Запасной |
| F29 | Запасной |
| F30 | Запасной |
| F31 | 50А Обогрев стекла |
| F32 | 30А Электро усилитель рулевого управления, климатическая установка (предохранитель кондиционера) |
За работу прикуривателя отвечает предохранитель номер 20 на 15А.
Назначение реле
| K1 | Реле электро вентиляторов охлаждения радиатора |
| K2 | Реле электро вентиляторов охлаждения радиатора |
| K3 | Дополнительное реле стартера |
| K4 | Разгрузочное реле выключателя зажигания |
| К5 | Реле аварийной сигнализации |
| K6 | Реле обогрева сидений / Реле очистителя |
| K7 | Реле дальнего света фар |
| K8 | Реле звукового сигнала |
| K9 | Реле ближнего света фар |
| K10 | Реле обогрева заднего стекла и наружных зеркал |
| K11 | Главное реле ЭСУД |
| K12 | Реле топливного насоса |
| K13 | Реле света заднего хода |
| K14 | Реле электро вентиляторов охлаждения радиатора |
| K15 | Реле обогрева ветрового стекла |
| K16 | Реле обогрева ветрового стекла |
| K17 | Реле муфты компрессора кондиционера |
Вариант 2

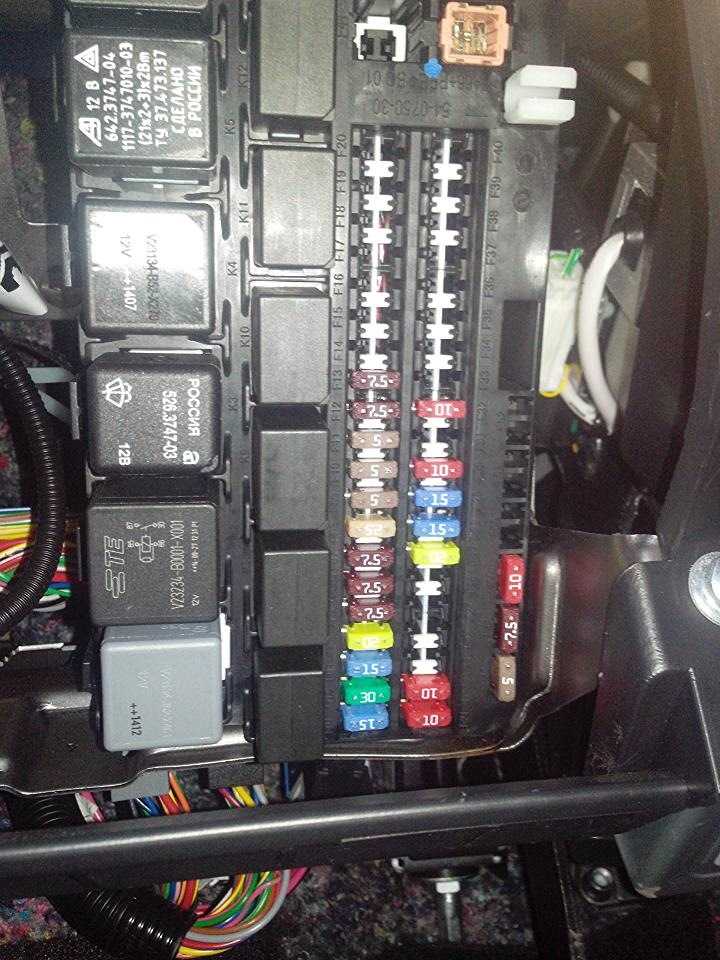

Фотография

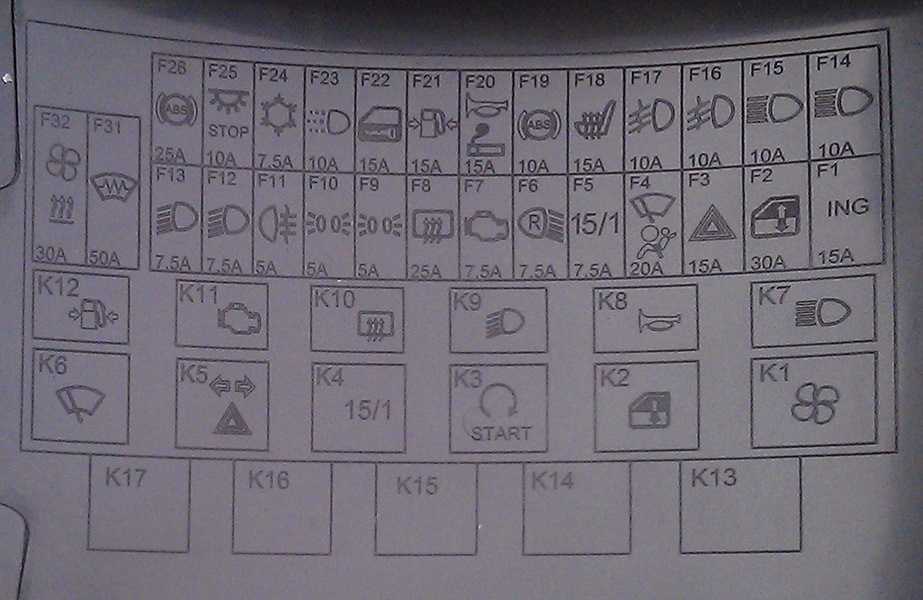

Пример схемы с обратной стороны крышки
Описание
| F1 | 15А Катушки зажигания, Форсунки, Контроллер системы управления двигателем |
| F2 | 30А Норма, Люкс: Центральный блок кузовной электроники, Модуль двери водителя Стандарт: Дневные ходовые огни |
| F3 | 10А Аварийная сигнализация |
| F4 | 15А Контроллер системы надувных подушек безопасности |
| F5 | 7,5А Клемма 15 приборов |
| F6 | 7,5А Свет заднего хода, Контроллер управления автоматической коробкой переключения передач (Норма, Люкс) |
| F7 | 7,5А Клапан продувки адсорбера, Датчик массового расхода воздуха/ датчик давления, Датчик фаз, Датчики концентрации кислорода |
| F8 | 7,5АОбогрев заднего стекла |
| F9 | 5А Габаритные огни правого борта |
| F10 | 5А Габаритные огни левого борта, Подсветка приборов и клавиш, Фонари освещения номерного знака, Плафон освещения багажника, Плафон освещения вещевого ящика |
| F11 | 5А Задние противотуманные огни |
| F12 | 10А Ближний свет, правая фара, Электро корректор правой фары |
| F13 | 10А Ближний свет, левая фара, Электро корректор левой фары |
| F14 | 15А Прикуриватель в багажнике |
| F15 | 10А Очиститель заднего стекла, Омыватель заднего стекла |
| F16 | 5А Норма, Люкс: Модуль двери водителя, Стандарт: Резерв |
| F17 | Резерв |
| F18 | Резерв |
| F19 | 20А Стандарт: Блокировка двери, Норма, Люкс: Резерв |
| F20 | Резерв |
| F21 | 10А Дальний свет, правая фара |
| F22 | 10А Дальний свет, левая фара |
| F23 | 10А Норма, Люкс: Правая противотуманная фара Стандарт: Резерв |
| F24 | 10А Норма, Люкс: Левая противотуманная фара Стандарт: Резерв |
| F25 | 15А Обогрев передних сидений |
| F26 | 5А Блок управления АБС |
| F27 | 15А Прикуриватель |
| F28 | 15А Топливный насос |
| F29 | 20А Центральный блок кузовной электроники (Норма, Люкс) Очиститель ветрового стекла, Омыватель ветрового стекла |
| F30 | 10А ДХО |
| F31 | 7,5А Норма, Стандарт: Муфта компрессора кондиционера, Контроллер системы автоматического управления климатической установкой Стандарт: Резерв |
| F32 | 7,5А Сигнал торможения, Плафон освещения салона |
| F33 | 25А Блок управления АБС |
| F34 | 5А Комбинация приборов, Диагностический разъем |
| F35 | 10А Норма, Люкс: Центральный блок кузовной электроники Стандарт: Резерв |
| F36 | 10А Звуковой сигнал |
| F37 | 10А Мультимедийная система |
| F38 | Резерв |
| F39 | Резерв |
| F40 | Резерв |
| F41 | Резерв |
| F42 | 30А Стандарт: Электро стеклоподъемники Норма, Люкс: Резерв |
| F43 | 50А Норма, Люкс: Контроллер АМТ Стандарт: Резерв |
| F44 | 30А Электро вентилятор отопителя, Контроллер системы автоматического управления климатической установкой (Норма, Люкс) |
| F45 | 25А Обогреватель заднего стекла |
| F46 | Резерв |
За прикуриватель отвечает предохранитель номер 27 на 15А.
Подробное обозначение предохранителей для моделей с 2019 года
| F1 | 15А Реле электро вентилятора радиатора минимальной скорости К18 (в исполнении с кондиционером или климатической установкой), Реле электро вентилятора радиатора максимальной скорости К4, Реле муфты компрессора кондиционера К10 (в исполнении с кондиционером или климатической установкой) |
| 15А Контроллер системы управления двигателем | |
| 15А Форсунки цилиндров, Катушки зажигания 2×2 (для 8-клап. ДВС), Катушки зажигания (для 16-клап. ДВС) | |
| F2 | 7,5А Клапан заслонки впускной трубы (для 16-клап. ДВС 21127), Клапан продува адсорбера |
| 7,5А Датчики кислорода, Датчик фаз (для 16-клап. ДВС), Датчик массового расхода воздуха (для 8-клап. ДВС или 16-клап. ДВС 21126) | |
| 7,5А Селектор АМТ (в исполнении с контроллером АМТ) | |
7,5А Блок управления системой контроля давления в шинах (кл. 30) (РЕЗЕРВ) | |
| F3 | 5А Контроллер анти блокировочной системы тормозов/ Контроллер системы курсовой устойчивости |
| F4 | 15А Контроллер управления системой надувных подушек безопасности |
| F5 | 7,5А Реле стартера К2/ Контроллер автоматической коробки передач, Разгрузочное реле выключателя зажигания К1, |
| 7,5А Реле обогрева сидений К13 (в вариантном исполнении), Реле обогрева заднего стекла Кб, Реле обогрева ветрового стекла К14 (в вариантном исполнении) | |
| 7,5А Реле топливного насоса К12 | |
| 7,5А Блок управления электро обогревом ветрового стекла | |
| 7,5А Контроллер системы управления двигателем | |
| 7,5A Аудиосистема Контроллер электро усилителя рулевого управления Переключатель стеклоочистителя Центральный блок кузовной электроники (в вариантном исполнении) Терминальный блок «ЭРА-ГЛОНАСС» Выключатель педали сцепления (для механической коробки передач) Выключатель педали тормоза Комбинация приборов Блок управления системой блокировки дверей (в вариантном исполнении) Выключатель блокировки двери водителя Выключатель кондиционера (в вариантном исполнении) Датчик скорости автоматической коробки передач (в вариантном исполнении) Переключатель режимов автоматической коробки передач (в вариантном исполнении) Контроллер АМТ (в вариантном исполнении) Блок управления системой контроля давления в шинах (РЕЗЕРВ) | |
| F6 | 5A Обогрев зеркал |
| F7 | 10A Дальний свет правого борта |
| F8 | 10A Дальний свет левого борта |
| F9 | 5A Габаритные огни правого борта |
| F10 | 5A Габаритные огни левого борта, |
| 5A Фонари освещения номерного знака, Плафон освещения багажника (в вариантном исполнении) | |
| 5A Подсветка приборов и клавиш | |
| F11 | 5A Задние противотуманные огни |
| F12 | 10A Ближний свет правого борта |
| F13 | 10A Ближний свет левого борта |
| F14 | 20A Центральный блок кузовной электроники |
| 20A Очиститель заднего стекла (в вариантном исполнении), Омыватель ветрового стекла, Очиститель ветрового стекла | |
| 20A Подрулевой переключатель стеклоочистителей | |
| F15 | 10A Очиститель заднего стекла, Омыватель заднего стекла |
| F16 | 7. 5A Указатели поворота, Свет заднего хода, Блок управления системой парковки (в вариантном исполнении) |
| F17 | 5A Блок управления системой блокировки дверей |
| F18 | 5/15/20A Выключатель привода замка багажника, Реле управления приводом замка багажника, Освещение багажника, Блок управления системой блокировки дверей |
| F19 | РЕЗЕРВ |
| F20 | РЕЗЕРВ |
| F21 | 15А Электродвигатель топливного насоса |
| F22 | 7,5А Выключатель сигнала торможения, Сигналы торможения, Дополнительный сигнал торможения |
| 7,5А Контроллер анти блокировочной системы тормозов/ Контроллер системы курсовой устойчивости (ABS / ESP), Контроллер АМТ (в вариантном исполнении) | |
| F23 | 5А Комбинация приборов |
| 5А Диагностический разъем | |
| F24 | 10А Реле звукового сигнала К8 |
| 10А Звуковой сигнал | |
| F25 | 15А Патрон для подключения дополнительных потребителей в салоне/ Прикуриватель |
| F26 | 10А Аудиосистема |
| 10А Разгрузочное реле выключателя зажигания К1 | |
| F27 | 10А Противотуманная фара правого борта |
| F28 | 10А Противотуманная фара левого борта |
| F29 | 15А Обогрев передних сидений |
| F30 | 10А Дневные ходовые огни |
| F31 | 10А Центральный блок кузовной электроники: указатели поворотов; питание блока кузовной электроники; дневные ходовые огни |
| F32 | 30А Центральный блок кузовной электроники: электро стеклоподъемники; замки дверей и багажника; датчик дождя; плафон освещения вещевого ящика; плафон освещения багажника; блок освещения салона |
| F33 | 5А Модуль двери водителя |
| F34 | 7,5А Муфта компрессора кондиционера (в исполнении с кондиционером или климатической установкой) |
| 7,5А Контроллер системы автоматического управления климатической установкой | |
| F35 | 15А Контроллер автоматической коробки передач |
| 15А Привод управления автоматической коробкой передач | |
| F36 | 15А Аварийная сигнализация: реле К15; реле К16 |
| F37 | 5/15/25A Выключатель привода замка багажника, Реле управления приводом замка багажника, Освещение багажника, Блок управления системой блокировки дверей |
| F38 | 10А Дневные ходовые огни |
| F39 | 15А Патрон для подключения дополнительных потребителей в багажнике (в вариантном исполнении) |
| F40 | 10А К разъему светотехники прицепа |
| F41 | 50А Обогрев ветрового стекла |
| F42 | 30А Обогрев наружных зеркал |
| 30А Обогрев заднего стекла | |
| F43 | 50А Контроллер АМТ |
| F44 | 30А Электро вентилятор отопителя (в вариантном исполнении) |
| 30А Контроллер системы автоматического управления климатической установкой (в вариантном исполнении) | |
| F45 | 30А Электро стеклоподъемники передних дверей |
| 30А Управление наружными зеркалами (в вариантном исполнении) | |
| F46 | РЕЗЕРВ |
За прикуриватель отвечает предохранитель номер 25 на 15А.
Расшифровка реле
| К1 | Разгрузочное реле выключателя зажигания |
| К2 | Дополнительное реле стартера |
| КЗ | Реле очистителя ветрового стекла / Реле автозапуска (в вариантном исполнении) |
| К4 | Реле электро вентилятора радиатора максимальной скорости |
| К5 | Реле поворотов и аварийной сигнализации / Реле К15А (автозапуск) (в вариантном исполнении) |
| Кб | Реле обогрева заднего стекла / реле стеклоподъемников |
| К7 | Реле дальнего света фар |
| К8 | Реле звукового сигнала |
| К9 | Реле ближнего света фар |
| К10 | Реле муфты компрессора кондиционера (в исполнении с кондиционером или климатической установкой) |
| К11 | Главное реле ЭСУД |
| К12 | Реле топливного насоса |
| К13 | Реле обогрева сидений (в вариантном исполнении) |
| К14 | Реле обогрева ветрового стекла (в вариантном исполнении) |
| К15 | реле включения лампы заднего хода |
| К16 | Реле кондиционера |
| К17 | Реле вентилятора радиатора в режиме автозапуска |
| К18 | Реле электро вентилятора радиатора минимальной скорости |
Блок под капотом
Он расположен рядом с аккумуляторной батареей.
Фото – схема
Описание
Вариант 1
- 30А Ближний свет фар или главное реле, цепи защищаемые предохранителями F1 и F21 монтажного блока в салоне 50А Обогреватель ветрового стекла
- 60А Генератор
- 60А Генератор
- 30/40А Вентилятор отопителя (предохранитель печки гранты)
- 50А Электромеханический усилитель рулевого управления
- 60А Блок АБС
Вариант 2
- 60А Генератор
- 60А Генератор
- 30/40А Электровентилятор охлаждения радиатора
- 40А АБС / ESP
- 25A ABS / ESP
- 50A Контроллер электро усилителя рулевого управления
Вариант 3
- 30А Ближний свет фар или главное реле, цепи защищаемые предохранителями F1 и F21 монтажного блока в салоне
- 60А Генератор
- 60А Генератор
- 30А Вентилятор отопителя (предохранитель печки гранты)
- 50А Электроусилитель рулевого управления
Руководство Лада Гранта
Больше информации про ремонт и обслуживание Гранты можете узнать в данном руководстве: “скачать“.
У нас на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.
А если остались вопросы или есть что добавить пишите в комментарии.
Блок предохранителей Lada Granta
Всем привет дорогие друзья сегодня рассмотрим блок предохранителей или как называют монтажный блок на автомобиле Lada Granta. Данный блок предохранителей и реле служит своего рода защитой электрических цепей.
И каждый отвечает за отдельный элемент электрооборудования, в некоторых случаях бывают что совмещают.
А теперь давайте разберём подробнее.
Где находятся предохранители ЛАДА ГРАНТА
Наверное, не каждый знает местоположение предохранителей на Гранте, особенно, если вы только приобрели данный автомобиль. На самом деле всё просто основной монтажный блок находится в салоне с левой стороны прямо справа от блока управления фарами.
Чтобы открыть крышку нужно потянуть за нижний левый угол крышки и освободите левую точку запирания. После чего освободите верхние точки и снимите крышку. Закрывается крышка в обратном порядке только нужно проследить чтобы все фиксаторы защёлкунулись.
На пластиковой крышке с обратной стороны нарисованы все условные обозначения и элементы за которые отвечает каждый предохранитель и реле.
Подробная схема предохранителей и реле Лада Гранта
Старый образец (до сентября 2018 года)
| Предохранитель | Сила тока, А | Защищаемая цепь |
| F1 | 15 | — Реле включения вентилятора охлаждения двигателя — КЗ 2х2 — Контроллер(блок управления двигателем) — Форсунки — Катушка зажигания |
| F2 | 30 | Электростеклоподъемники |
| F3 | 15 | Аварийная сигнализация |
| F4 | 20 | — Стеклоочиститель — Подушка безопасности |
| F5 | 7,5 | Клемма 15 замка зажигания |
| F6 | Фонарь заднего хода | |
| F7 | 7,5 | — Клапан адсорбера — Датчик массового расхода воздуха — Датчик кислорода 1/2 — Датчик скорости |
| F8 | 30 | Цепь обогрева заднего стекла |
| F9 | 5 | Габаритные огни по правому борту |
| F10 | 5 | Габаритные огни по левому борту |
| F11 | 5 | Задние противотуманные фары |
| F12 | 7,5 | Ближний свет по правому борту |
| F13 | 7,5 | Ближний свет по левому борту |
| F14 | 10 | Дальний свет по правому борту |
| F15 | 10 | Дальний свет по левому борту |
| F16 | 10 | Передняя противотуманная фара по правому борту |
| F17 | 10 | Передняя противотуманная фара по левому борту |
| F18 | 15 | Обогрев передних сидений |
| F19 | 10 | АБС (Антиблокировочная система тормозов) |
| F20 | 15 | — Звуковой сигнальный прибор — Замок багажника — Коробка передач — Прикуриватель — Диагностический разъем |
| F21 | 15 | Электробензонасос |
| F22 | 15 | Центральный замок |
| F23 | 10 | Дневные ходовые огни |
| F24 | 7,5 | Кондиционер |
| F25 | 10 | — Плафон освещения салона — Стоп-сигнал |
| F26 | 25 | Антиблокировочная система тормозов |
| F27 | — | Резервный |
| F28 | — | Резервный |
| F29 | — | Резервный |
| F30 | — | Резервный |
| F31 | 50 | Обогрев ветрового стекла |
| F32 | 30 | — Отопитель — Электроусилитель рулевого управления |
Реле
| Реле | Описание |
| K1 | Реле вентилятора отопителя. |
| K2 | Реле электростеклоподъемников |
| K3 | Реле стартера |
| K4 | Реле клеммы 15 замка зажигания |
| K5 | Реле указателей поворотов и аварийной сигнализации |
| K6 | Реле стеклоочистителя |
| Реле дальнего света фар | |
| K8 | Реле звукового сигнала |
| K9 | Реле ближнего света фар |
| K10 | Реле обогрева заднего стекла |
| K11 | Реле контроллера(блока управления двигателем) |
| K12 | Реле электробензонасоса |
Блок предохранителей Лада Гранта под капотом
| F1, 50A | Электроусилитель рулевого управления; |
| F2, 30A | Вентилятор отопителя |
| F3, 60A | Генератор |
| F4, 60A | Генератор |
| F5, 30A | Ближний свет фар. |
Новый образец (с сентября 2018 года)
Предохранители которые находятся в салоне автомобиля Lada Granta
Реле нового образца Лада Гранта
Предохранители под капотом нового образца
Блок предохранителей под капотом автомобиля
В автомобиле Лада Гранта существует ещё один блок «мощных» предохранителей под капотом автомобиля. Номинал предохранителей от 30А до 60А, поэтому данный блок собственно и называют силовым. Выше в таблицах уже расписаны обозначения данного блока. Ниже на картинке его местоположение.
Примечание!!! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля
Ну вот и все мы рассмотрели основные схемы предохранителей и реле на автомобиле Лада Гранта. Всем пока.
- 25684
Схема блока предохранителей Лада Гранта и реле с расположением и назначением элементов
Лада Гранта была представлена в 2011 году с внутризаводским обозначением автомобиля ВАЗ – 2190 (2191).
Лада Гранта первого поколения выпускалась в 2012, 2013, 2014, 2015, 2016 и 2017 годах, преимущественно с кузовами седан и лифтбек. После этого модель подверглась рестайлингу. Были версии с кузовами хэтчбек и универсал, а также вседорожная версия Кросс и спортивная версия – Спорт. Второе поколение ( Lada FL ) собирался в 2018, 2019, 2020, 2021 году. В нашей статье вы найдете обозначения предохранителей и реле Лада Гранта со схемами коробок и их фотографиями для двух поколений. Выделим предохранитель, отвечающий за прикуриватель.
Исполнение схем коробок и назначение элементов в них может отличаться от представленного и зависит от года выпуска и уровня оснащения автомобиля (Гранта Люкс, Гранта Стандарт, Гранта Норма). Сверьте описание с собственным, напечатанным на обратной стороне защитной крышки.
Contents
- 1 Passenger compartment
- 1.1 Type 1
- 1.2 Type 2
- 2 Engine compartment
- 2.
1 Type 1 - 2.2 Type 2
- 2.3 Type 3
- 2.
- 3 Manual
1 Type 1Салон автомобиля
Главный блок предохранителей и реле расположен в салоне автомобиля, под приборной панелью со стороны водителя, за защитной крышкой.
Чтобы снять его, нужно потянуть за края.
Фото – пример исполнения
На оборотную сторону которого должна быть нанесена актуальная схема для вашей модели Гранта.
Диаграмма
Тип 1
Фотография, например,
Диаграмма
| F1 | 15A | ||||||
| FORMALE | 15A. | F2 | 30A Электрические стеклоподъемники | ||||
| F3 | 15A Alarm | ||||||
| F4 | 20A Windscreen wiper, airbag | ||||||
| F5 | 15A Relay (terminal 15) | ||||||
| F6 | 7.5A Reversing light grants | ||||||
| F7 | 7. 5A Электронный блок управления двигателем | ||||||
| F8 | 25A Обогрев заднего стекла | ||||||
| F9 | 5A Лампы габаритного света справа2 | 0070 | F10 | 5A боковые лампочки с левой стороны | |||
| F11 | 5A задний туман | ||||||
| F12 | 7.5A Low Beam Lamp, правый фонарь | 7,5A Low -Beam Lamp, правой головой | 7,5A Low Beam Lam Лампа, фара левая | ||||
| F14 | 10А Лампа дальнего света блока правой фары гранта | ||||||
| F15 | 10А Лампа дальнего света, фара левая | 29075||||||
| F17 | 10A Left fog lamp | ||||||
| F18 | 20A Heated front seats, cigarette lighter | ||||||
| F19 | 10A ABS | ||||||
| F20 | 15A Horn, прикуриватель , замок багажника, диагностический разъем | ||||||
| F21 | 15A Топливный насос, предохранитель топливного насоса | ||||||
| F22 | 15A ПДУ центрального замка | ||||||
| F23 | 10A Daytime running lamps | ||||||
| F24 | 7. 5A Air Conditioner | ||||||
| F25 | 10A Interior lighting, brake signals | ||||||
| F26 | 25A ABS | ||||||
| F27 | Spare | ||||||
| F28 | Spare | ||||||
| F29 | Spare | ||||||
| F30 | Spare | ||||||
| F31 | 50А Обогрев стекол | ||||||
| F32 | 30А Электроусилитель руля, кондиционер (предохранитель кондиционера) |
Предохранитель №20 на 15А отвечает за работу прикуривателя.
Реле
| K1 | Эстафет для вентиляторов с электрическим радиатором охлаждения | |
| K2 | РЕЛИ ЭЛЕКТРО0072 | Additional starter relay |
| K4 | Ignition switch unloading relay | |
| K5 | Alarm relay | |
| K6 | Seat heating relay / Wiper relay | |
| K7 | Headlamp high beam relay | |
| K8 | Реле звукового сигнала | |
| K9 | Реле ближнего света фар | |
| K10 | Реле обогрева заднего стекла и наружных зеркал | |
| K11 | ECM main relay | |
| K12 | Fuel pump relay | |
| K13 | Reverse light relay | |
| K14 | Relay for electric radiator cooling fans | |
| K15 | Реле обогрева ветрового стекла | |
| K16 | Реле обогрева ветрового стекла | |
| K17 | Реле муфты компрессора кондиционера |
Фотография
Диаграмма
Защищенные компоненты
| F1 | 15A зажигания. , Модуль двери водителя Стандарт: Дневные ходовые огни | |
| F3 | Сигнализация 10A | |
| F4 | 15A Контроллер подушек безопасности | 0070 | F5 | 7.5A Терминал 15 Устройства |
| F6 | 7,5A Обратный свет, автоматический контроллер шестерни ( Norm, Lux ) | |
| F7 | 9007A 7.5A 70075. датчик/датчик давления, датчик фазы, датчики концентрации кислорода | |
| F8 | 7,5A Обогрев заднего стекла | |
| F9 | 5A Габаритные огни правого борта | 0 2| 5A Габаритные огни, подсветка приборов и клавиш, подсветка номерного знака, подсветка багажника, подсветка перчаточного ящика | F11 | 5A Задние противотуманные фары | F12 | 10A Ближний свет, правая фара правая фара | F13 | 10А Ближний свет, левая фара, Электрокорректор левой фары | F14 | 15А Прикуриватель в багажнике | | 0411 F1510A Rear window cleaner, Rear window washer |
| F16 | 5A Normal, Lux: Driver’s door module, Standard: Reserved | |
| F17 | Reserve | |
| F18 | Резерв | |
| F19 | 20A Стандарт: Дверной замок, Норма, люкс: Резерв | |
| F20 | Резерв | |
| F2072 | Резерв | |
| F2072 | ||
| F2072 | ||
| F2072 | ||
| F2072 | 0072 | 10A Высокий луч, правая фара |
| F22 | 10A High Beam, левый фар | |
| F23 | 10A НОМКА, LUX: RIRGHT LAMP4071 10A, LUX: RIRD LAMP4071 10A, LUX: . 10A Нормальная, роскошная: левая лампа FOG Стандарт: Резерв | |
| F25 | 15A Нагретые передние сиденья | |
| F26 | 5A. Управление ABS | 5 F26 | 5A.0070 | F27 | 15A Cigarette lighter |
| F28 | 15A Fuel pump | |
| F29 | 20A Central body electronics unit ( Normal, Lux ) Windshield wiper, Windshield washer | |
| F30 | 10A DHO | |
| F31 | 7,5A Нормальный, Стандартный: Муфта компрессора кондиционера, контроллер кондиционера Стандартный: Зарезервировано | |
| F32 | 7.5A Тормозной сигнал, внутреннее освещение | |
| F33 | 25A Блок контроля ABS | |
| F34 | 5A Cluster, диагностический сокет | 5A Cluster, диагностический сокет | 5A. Блок кузовной электроники Стандарт: Резерв |
| F36 | 10A Звуковой сигнал | |
| F37 | 10A Мультимедийная система | 50072 | Reserve |
| F39 | Reserve | |
| F40 | Reserve | |
| F41 | Reserve | |
| F42 | 30A Standard: Electric windows Norma, Lux: Reserve | |
| F43 | 50А Норма, Люкс: Контроллер АМТ Стандарт: Резерв | |
| F44 | 30А Электровентилятор отопителя, Автомат, Контроллер системы климат-контроля Люкс) (Норма | |
| F45 | 25А Обогрев заднего стекла | |
| F46 | Резерв |
Предохранитель 1 номер 2 прикуривателя, отвечает за прикуриватель 5А7.
Детальное обозначение предохранителей для моделей с 2019 г.
| F1 | 15А Реле электровентилятора радиатора минимальной скорости К18 (в версии с кондиционером или кондиционером), Реле электровентилятора радиатор максимальных оборотов К4, реле муфты компрессора кондиционера К10 (в версии с кондиционером или кондиционером) | ||
| 15A Контроллер системы управления двигателем | |||
| 15A Форсунки цилиндра, Катушки зажигания 2 × 2 (для 8-клапанных ДВС), Катушки зажигания (для 16-клапанных ДВС) | 7|||
| 7.5А Датчики кислорода, Датчик фаз (для 16-клапанного ДВС), Датчик массового расхода воздуха (для 8-клапанного ДВС или 16-клапанный ДВС 21126) | |||
| 7,5А Селектор АМТ (в исполнении с контроллером АМТ) | |||
7,5А Блок управления системой контроля давления в шинах (кл. 30) (РЕЗЕРВ) | |||
| F3 | / Контроллер устойчивости | ||
| F4 | 15A Контроллер управления подушками безопасности | ||
| F5 | 7,5A Реле стартера K2 / Контроллер АКПП, реле разгрузки замка зажигания K1, | ||
| 7,5А Реле обогрева сидений К13 (опция), Реле обогрева заднего стекла КБ, Реле обогрева лобового стекла К14 (опция) | |||
| 7,5А Реле топливного насоса К12 | |||
| 7,5А Блок управления электрообогревом ветровое стекло | |||
| 7,5А Контроллер системы управления двигателем | |||
| 7,5А Аудиосистема Контроллер электроусилителя руля Выключатель стеклоочистителей Центральный блок электроники кузова (опция) Клеммная колодка ЭРА-ГЛОНАСС Выключатель педали сцепления (для МКПП) Выключатель педали тормоза Комбинация приборов Блок управления системой блокировки дверей (опция) ) Замок двери водителя Выключатель кондиционера (опция) Датчик скорости АКПП (опция) АКПП переключатель режимов (опция) Контроллер АМТ (опция) Блок управления системой контроля давления в шинах (РЕЗЕРВ) | |||
| F6 | 5A Обогрев зеркал | ||
| F7 | 10A High beam, starboard | ||
| F8 | 10A Port High Beam | ||
| F9 | 5A Starboard side lights | ||
| F10 | 5A Port side marker lights, | ||
| 5A Освещение номерного знака, освещение багажника (опционально) | |||
| 5A Подсветка приборов и клавиш | |||
| F11 | 5A Задние противотуманные фонари | ||
| F12 | 0071 10A Low Beam, правый борт|||
| F13 | 10A Low Beam, сторона порта | ||
| F14 | 20A Electronics Electronics Central Bind | ||
20A Wiper Wiper (Obtany Option Option Option wiper (Option Option Option wiper (Obmental), Obmenter), WildSc. Sc. | |||
| 20A Выключатель стеклоочистителя на рулевой колонке | |||
| F15 | 10A Стеклоочиститель заднего стекла, омыватель заднего стекла | ||
| F16 | 7,5A Указатели поворота, блок управления задним ходом0072 | ||
| F17 | 5A Блок управления системой дверной блокировки | ||
| F18 | 5/15 / 20A Переключатель управления багажным замком | 111111111. | Резерв |
| F20 | Резерв | ||
| F21 | 15A Двигатель топливного насоса | ||
| F22 | 7.5a Signal Signal, Brake Signals, Brake Signals, Brake Signals, Brake Signals, дополнительный бейп -сигнал, дополнительный бейп -сигнал, дополнительный брейк -сигнал, дополнительный брейк -сигнал.0072 | ||
| 7.5A Anti-lock brake system controller / Stability control system (ABS / ESP), AMT controller (optional) | |||
| F23 | 5A Instrument cluster | ||
| 5A Diagnostic connector | |||
| F24 | 10А Реле звукового сигнала К8 | ||
| 10А Звуковой сигнал | |||
| F25 | 15А Картридж для подключения дополнительных потребителей в салоне / Прикуриватель | ||
| F26 | 10A Audio system | ||
| 10A Unloading relay of the ignition switch K1 | |||
| F27 | 10A Fog lamp, starboard | ||
| F28 | 10A Fog lamp, port side | ||
| F29 | 15A Обогрев передних сидений | ||
| F30 | 10A Дневные ходовые огни | ||
| F31 | 10A Центральный блок электроники кузова: указатели поворота; питание блока электроники кузова; Дневные ходовые огни | ||
| F32 | 30A Центральный блок электроники кузова: электрические стеклоподъемники; замки дверей и багажника; датчик дождя; освещение перчаточного ящика; плафон освещения багажника; Блок освещения салона | ||
| F33 | 5А Модуль двери водителя | ||
| F34 | 7. 5А Муфта компрессора кондиционера (в исполнении с кондиционером или автоматом управления) | ||
| F35 | 15А Контроллер АКПП | ||
| 15А Привод управления АКПП | |||
| F36 | 15А Сигнализация: реле К15; Реле K16 | ||
| F37 | 5/15/25A. | 15А Картридж для подключения дополнительных потребителей в багажнике (опция) | |
| F40 | 10A To the trailer lighting connector | ||
| F41 | 50A Heated windshield | ||
| F42 | 30A Heated exterior mirrors | ||
| 30A Heated rear window | |||
| F43 | 50A Контроллер АМТ | ||
| F44 | 30А Электровентилятор отопителя (опция) | ||
| 30А Контроллер системы автоматического кондиционирования воздуха (опция) | |||
| F45 | 30A ЭЛЕКТРИЧЕСКАЯ ВЕРДАЯ ДВОВАЯ Окна | ||
| 30A Контроль над наружными зеркалами (необязательно) | |||
| F46 | Reserve | ||
| reserd |
.Расшифровка реле
| К1 | Реле разгрузки замка зажигания | ||
| К2 7 | 2 | Реле стартера 20075 | |
| KZ | Реле WindShield Wiper / AutoStart Relay (необязательно) | ||
| K4 | Maximum Speed Radiator Relay | ||
| K5 | ROTATION | ||
| K5 | ROTATIA | KB | Реле обогрева заднего стекла/реле стеклоподъемников |
| K7 | Реле дальнего света фар | ||
| К8 | Реле звукового сигнала | K7||
| Headlamp low beam relay | |||
| K10 | A / C compressor clutch relay (A / C version) | ||
| К11 | ECM main relay | ||
| К12 | Fuel pump relay | ||
| К13 | Реле обогрева сидений (опция) | ||
| К14 | Реле обогрева лобового стекла (опция) | ||
| К15 | Реле включения фонарей заднего хода | Реле кондиционера | |
| K17 | РЕЛИНА ВАНКА РАДАТОРА в режиме AUTOSTART | ||
| К18 | Радитор с низким уровнем скорости | Radiator Radiator Radiator. Схема Назначение Тип 1
Type 2
Тип 3
Руководство Более подробную информацию по ремонту и техническому обслуживанию Гранты можно найти в этом руководстве: «».
Кроме того, мы разместили видео на нашем канале YouTube. Смотрите и подписывайтесь. А если у вас остались вопросы или есть что добавить, пишите в комментариях. грантов в канадских долларах — район Театрального заливаО Программа грантов CA$H — сокращение от Узнайте о последних получателях театрального гранта CA$H, проектах, профинансированных весной 2022 года. Процесс отбораТеатр CA$H — это программа грантов, полностью ориентированная на артистов. Каждый цикл собирается группа из пяти артистов и администраторов для рассмотрения заявок и принятия всех решений о предоставлении. Чтобы стать участником дискуссии по гранту, ознакомьтесь с нашими рекомендациями для участников дискуссии и заполните регистрационную форму участника дискуссии по гранту. Танцоры и танцевальные проектыTheater Bay Area больше не занимается администрированием заявок на танцоров и танцевальные проекты. Гранты CA$H для танцоров и танцевальных проектов находятся в ведении Dancers Group. Узнайте о танцевальном гранте CA$H. TBA Спасибо нашим щедрым сторонникам Театр CA$H благодарен за щедрую поддержку Фонда Уильяма и Флоры Хьюлетт и Фонда Уоттиса. EDI ПодотчетностьЧтобы взять на себя ответственность за разрушение культуры превосходства белых и других предубеждений в TBA, мы собираем демографические данные о соискателях грантов и лауреатах. Хотя предстоит еще много работы, мы с гордостью можем сказать, что 95,5% театральных грантов CA$H в нашем 2022 финансовом году достались создателям театра BIPOC — см. полный отчет EDI Accountability. Как подать заявкуПраво на участиеТеатральные гранты CA$H предоставляются отдельным артистам театра, совместным коллективам и небольшим профессионально ориентированным театральным компаниям с операционным бюджетом не более 100 000 долларов США. Типы театральных грантов CA$H Доступны три фонда: CA$H Creates, CA$H Performs и CA$H Sustains.
Крайний срокПрием заявок будет завершен в понедельник, 24 октября, в 17:00 по тихоокеанскому времени. Сессии вопросов и ответовЕсли у вас есть вопросы о заявлениях или вы подаете заявку впервые, мы рекомендуем вам посетить один из наших сеансов вопросов и ответов: в субботу, 15 октября, или в понедельник, 17 октября.
Дополнительные шаблоны бюджетаСкачать шаблон бюджета для компаний Загрузить шаблон бюджета для небольших проектов и частных лиц
Посмотреть рекомендации по применению Есть вопросы?Электронная почта [email protected]. Истории успехаСара МацуиВесна 2021 CA $ H Создает получатель Фотография Клэр Берк С поддержкой TBA, я смог . выступал на Monday Night Marsh в The Marsh в Сан-Франциско … У меня также была возможность прочитать новую работу Kearny Street Workshop на фестивале APAture.
в Bindlestiff Studio… Новая статья, которую я прочитал, также выиграла конкурс документальной литературы Sewanee Review 2021 года… Спасибо TBA за эту невероятную поддержку, и спасибо участникам дискуссии 2021 года за то, что вы выразили доверие моему
Работа.
Алан КисмориоОсень 2021 г. Выступление CA$H Получатель Грант CA$H позволил The Chikahan Company разработать и создать культурно-специфическое шоу в Сан-Франциско. Грант, предоставленный Theater Bay Area, позволил нашей молодой компании реализовать одну из наших целей по представлению Filipinx. Американское искусство и культура возвращаются в Американский театр здесь, в районе залива Сан-Франциско. Прошлые получателиВесна 2022 г. CA$H Предоставляет грантыТеатр отечественных писателей; Больше искусств Мас Марами; Театр Культура; Производство города ветров; Ансамбль еврейского театра; Габриэль Лошар; La Lengua Teatro en Español; The Chikahan Company Весна 2022 г. CA$H Создает гранты Торанге Егиазарян; Шелковый червь; Исторический музыкальный театр; Рэй Оппенгеймер и Мишель Талгароу Осень 2021 г. Гранты CA$H PerformsAlterTheater; Театральная труппа Левого берега; Индия Дэвис Осень 2021 г. CA$H создает грантыМелисса Кох и Джереми Лю; Линея Диас-Хаган; Тони Ортега и латиноамериканская мафия; Санго Тадзима и Сюзанна Мартин; Летисия Дуарте; Денмо Ибрагим; Норман Джи Весна 2021 г. CA$H предоставляет грантыGranny Cart Gangstas; Куноичи Продакшнс; Эли Сонни Оркиза; Театр Фьюз; Нкеирука Оруче; Конрад А. Панганибан, Кристл Пиамонте и Алан С. Кисморио; Театральный проект «Полтергейст»; Адам Л. Сассман; Джастин Тейлор Spring 2021 CA$H создает грантыХанна Дворкин и Мин Канг; Малкольм Гриссом; Сара Мацуи; Брайан Пангилинан; Лорен Спенсер Гранты CA$H на осень 2020 г. BoomShake Music; Подарки дзен для глаз; латиноамериканская мафия; Мецмакатль, Театр лунной веревки; Беатрис Томас; Дази Растин Грего; Сабрина Венске; Скайлер Купер Осень 2020 г. CA$H создает грантыКоллектив форума; Queer Cat Productions; физический театр Uplift; Ребекка Пингри; Этея Тринидад; Боб Шрайок; Тьерра Аллен Весна 2020 г. CA$H предоставляет грантыBay Area Theater Cypher; Театральные постановки Полумесяца; «Те женские постановки»; Будь Стедуэллом; Эрин Мерритт; Вирджиния М. Бланко Весна 2020 г. CA$H создает грантыГамаль Частен; Катя Ривера; Кейко Симосато Каррейро Весна 2018 г. CA$H представляет грантыFuse Theater Inc.; Театр Инферно; Театр Лунатико; Театр Других; Линея Диас-Хаган; Шивон Доэрти; Барри Эйтель; Антуан Хантер; Ана Нельсон; Брайан Торстенсон Весна 2018 г. CA$H создает грантыАнсамбль актеров; Идиотская строка; Джули Друкер; Захра Нурбахш; Кейтлин Телла Гранты CA$H на осень 2017 г.Ансамбль AlterTheater; Арабский шекспировский фестиваль; Просто Театр; Нижний Нижний Плайяз; Неофутуристы Сан-Франциско; «Те женские постановки»; Криста ДеНио; Джовелин Д. Ричардс; Дэн Вольф Осень 2017 г. CA$H создает грантыПатрисия Коттер; Чибуэз Крауч; Бора С Кокнар; Чарли Левин; Джон Вай-Кеунг Лоу; Джубилит Мур Весна 2017 г.Современный культурный опыт чернокожих художников; Театральные проекты Евгении Чан; свирепый лотос; Театр Фьюз; Отталкивающие женщины; Театр Лунатико; Вальехо Шекспир в парке; Джеймс Ард; Киран Беккиа; Ричард Чиккароне; Бет Маклафлин; Ник Хадиква Мвалуко; Салим Разави; Кевин Симэн Осень 2016 13 этаж; Ансамбль АльтерТеатр; Театральные постановки Полумесяца; Театр FaultLine; Театральная труппа Левого берега; Play Café, Inc. Весна 2016 г.Bindlestiff Studio; Клангхаус; Лила; The Lower Bottom Playaz, Inc.; Дайан М. Барнс; Софи Беккер, Кристен Рулифсон, Хиен Хюинь; Андреа Л. Харт Осень 2015 г.Черный ящик в стиле барокко; Просто Театр; Компания Naked Empire Bouffon; Театральный проект Убунту; Ротими Агбабиака; Кристофер Чен Весна 2015 г.Eye Zen Presents; The Lower Bottom Playaz, Inc.; Театральная труппа «Красная лестница»; Делина П. Брукс; Кристин Крук; Мин Канг; Лиза Мари Роллинз Осень 2014 г.Ансамбль AlterTheater; ДиваФест; Эхо Браун; Питер Л. Штейн; Конрад Бишоп и Элизабет Фуллер; Меган Траут; Майкл Джин Салливан; Ана-Катрина Бухсер Весна 2014 г. |
. Основан
в 1999 году эти гранты поддерживают ряд творческих проектов, в которых нуждаются художники и компании, от проектов по наращиванию потенциала до полномасштабных публичных выступлений.
Если вы хотите спонсировать программу, финансируя одну или несколько наград CA$H, присужденных в этом году, свяжитесь с нами по адресу
Сотрудник по развитию Меган Кросби-Джоллифф.
Театральные труппы, совместные коллективы и отдельные театральные артисты имеют право подавать заявки на программы CA$H Creates и CA$H Performs, а программа CA$H Sustains предназначена специально для
театральные труппы.
; Театр MadCap; ТеатрПЕРВЫЙ; Сафия Фредерикс; Лиза Хори-Гарсия; Мин Канг; Бриджит Портман;
Эндрю Сайто
