Где блок предохранителей на приоре: Где находятся предохранители и реле на Ладе Приоре
Где находятся предохранители и реле — Лада Приора
admin Вопросы и ответы Ответить на комментарий
Даже с учетом того, что автомобили Лада Приора довольно сильно отличаются от ВАЗ 2110, блок предохранителей и реле находится практически на том же самом месте. Если сидеть на водительском сиденье, то с левой стороны под панелью приборов есть специальная крышка, под которой находятся все предохранители на Приоре и реле.
Необходимо первым делом повернуть фиксаторы крепления против часовой стрелки и с определенным усилием потянуть за крышку в сторону:

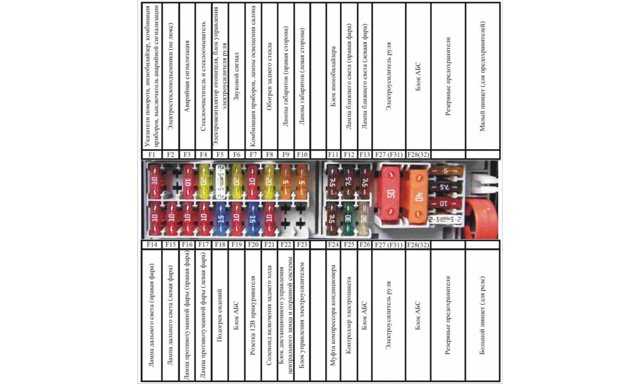

В результате чего под этой крышкой мы и увидим монтажный блок предохранителей и реле:

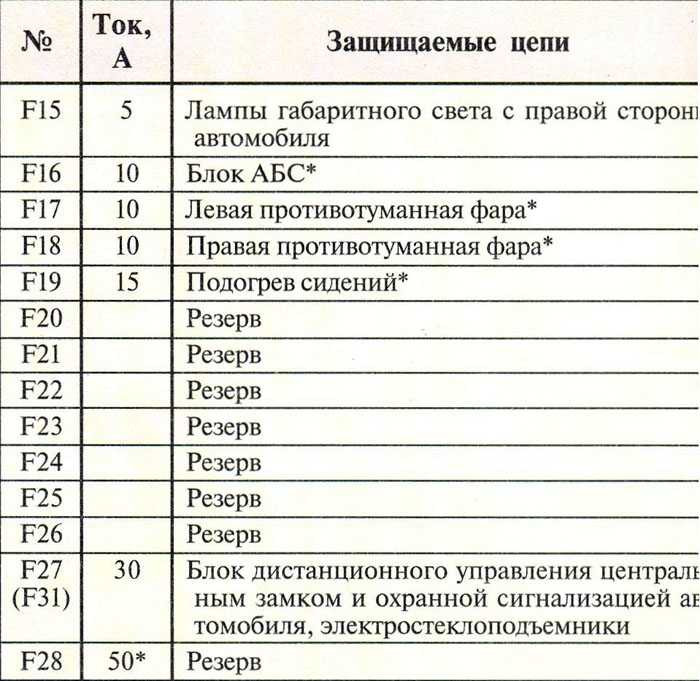

Обозначение и местоположение предохранителей в монтажном блоке Приоры ВАЗ 2170
| № предохранителя | Сила тока, А | «Стандарт» и «Норма» | «Норма» с кондиционером и «люкс» |
| F1 | 25 | Вентилятор радиатора системы охлаждения двигателя | Резерв |
| F2 | 25 | Обогрев заднего стекла | Монтажный блок, реле включения обогрева заднего стекла(контакты). Контроллер электропакета, контакт «10» колодки ХР2. Элемент обогрева заднего стекла. |
| F3 | 10 | Правая фара, дальний свет | Правая фара, лампа дальнего света. Комбинация приборов, сигнализатор включения дальнего света фар. |
| F4 | 10 | Левая фара, дальний свет | |
| F5 | 10 | Звуковой сигнал | Монтажный блок, реле включения звукового сигнала. Звуковой сигнал. |
| F6 | 7.5 | Левая фара, ближний свет | |
| F7 | 7.5 | Правая фара, ближний свет | |
| F8 | 10 | Тревожный сигнал | Монтажный блок, реле включения тревожного звукового сигнала. Звуковой сигнал тревожной сигнализации. |
| F9 | 25 | Предохранитель печки Приоры | Резерв |
| F10 | 7.5/10* | Освещение салона, панели приборов, стоп-сигнал | Комбинация приборов, контакт «20». Выключатель стоп-сигналов. Лампы стоп-сигналов. Блок освещения салона. Плафон освещения салона. Плафон освещения порога правой передней двери. Дополнительный сигнал торможения. |
| F11 | 10/20* | Стеклоочиститель | Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла(обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла(2171,2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла(2171,2172). Блок управления надувных подушек безопасности, контакт «25». |
| F12 | 20/10* | Клемма 15 приборов | Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления электромеханическим усилителем рулевого управления, контакт «1» колодки Х2. Выключатель лампы света заднего хода. Лампы света заднего хода. Блок управления системы парковки, контакт «11» и «14». |
| F13 | 15 | Предохранитель прикуривателя Приоры | |
| F14 | 5 | Левая фара, габаритный огонь, освещение номерного знака, освещение багажника | Лампы габаритного света(левый борт) Комбинация приборов, сигнализатор главного света Фонари освещения номерного знака Фонарь освещения багажника Контроллер электропакета, контакт «12» колодки Х2 |
| F15 | 5 | Левая фара, габаритный огонь | Лампы габаритного света(правый борт) Плафон освещения вещевого ящика |
| F16 | 10 | Клемма 15 АБС | Гидроагрегат, контакт «18» |
| F17 | 10 | Левая противотуманная фара | |
| F18 | 10 | Правая противотуманная фара | |
| F19 | 15 | Обогрев сидений | Выключатель обогрева сидений, контакт «1» Обогреватели передних сидений |
| F20 | 5/10* | Блок управления иммобилизатором | Выключатель рециркуляции(сигнализатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней( система автоматического управления освещением) Реле электровентилятора отопителя Выключатель автоматического управления освещением Блок управления стеклоочистителем и внешним освещением, контакты «3», «11» Контроллер системы автоматического управления климатической установкой, контакт «1» Датчик системы автоматической очистки стекол(датчик дождя), контакт «1» |
| F21 | 7. 5/5* | Задние противотуманные фонари | Переключатель световой сигнализации, контакт «30» Колодка диагностики, контакт «16» Часы Контроллер системы автоматического управления климатической установкой, контакт «14» |
| F22 | -/20* | Резерв | Электродвигатель очистителя ветрового стекла(автоматический режим) Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты) |
| F23 | -/7.5* | Резерв | Блок управления стеклоочистителями и внешним освещением, контакт «20» |
| F24-F30 | Резерв | ||
| F31 | 30 | Блок управления электропакетом | Контроллер электропакета, клемма «2» колодки Х1 Контроллер электропакета, клемма «3» колодки Х1 Модуль двери водителя, контакт «6» Плафон освещения порога левой передней двери |
| F32 | Резерв | ||
Расположение реле в монтажном блоке Приоры
| Реле | «Норма» | «Норма» с кондиционером | «Люкс» |
| К1 | реле включения электровентилятора радиатора системы охлаждения двигателя | Резерв | Реле включения ближнего света и габаритных огней фар(система автоматического управления освещением) |
| К2 | реле включения обогрева заднего стекла | ||
| К3 | реле включения стартера Приоры | ||
| К4 | дополнительное реле (реле зажигания) | ||
| К5 | место для резервного реле | ||
| К6 | реле включения омывателя и очистителя ветрового стекла | ||
| К7 | реле включения дальнего света фар | ||
| К8 | реле включения звукового сигнала | ||
| К9 | реле включения тревожного сигнала | ||
| К10 | Резерв | Реле включения противотуманных фар | |
| К11 | Резерв | Реле включения обогрева передних сидений | |
| К12 | Резерв | ||
Как заменить предохранители и реле?
Замена производится довольно просто.
Самое важное в этой процедуре — отключение аккумуляторной батареи во избежание проблем с электропроводкой и приборами. Для большего удобства в демонтаже предохранителя в монтажном блоке находится специальный пинцет, при помощи которого все это с легкостью выполняется.
Важно помнить, что обозначения на каждом предохранителе в Амперах строго необходимо соблюдать, в противном случае это может привести к серьезным последствиям и даже возгоранию автомобиля.
Схема предохранителей и реле Lada Priora (дорестайл/рестайл)
Блок предохранителей в салоне
Для доступа к монтажному блоку:
- Поверните пластиковые ручки (3 штуки), удерживающие снизу крышку блока;
- Потяните за низ крышки, рассоедините верхние держатели ее к панели приборов и снимите крышку блока.
| Монтажный блок 1118-3722010-00 |
| Монтажный блок DELRHI 15493150 |
| |
| № | А | |
| F1 | 25 | DELRHI 15493150: Не используется 1118-3722010-00: Электродвигатель вентилятора системы охлаждения двигателя |
| F2 | 25 | Монтажный блок, реле включения обогрева заднего стекла (контакты) Контроллер электропакета, контакт «10» колодки XP2 Элемент обогрева заднего стекла |
| F3 | 10 | Правая фара, лампа дальнего света Комбинация приборов, сигнализатор включения дальнего света фар |
| F4 | 10 | Левая фара, лампа дальнего света |
| F5 | 10 | Монтажный блок, реле включения звукового сигнала Звуковой сигнал |
| F6 | 7,5 | Левая фара, лампа ближнего света Мотор-редуктор регулятора направления пучка света левой блок-фары |
| F7 | 7,5 | Правая фара, лампа ближнего света Мотор-редуктор регулятора направления пучка света правой блок-фары |
| F8 | 10 | Монтажный блок, реле включения тревожного звукового сигнала Звуковой сигнал тревожной сигнализации |
| F9 | 25 | DELRHI 15493150: Не используется 1118-3722010-00: Электродвигатель вентилятора отопителя |
| F10 | 10 | DELRHI 15493150: Комбинация приборов, контакт «20» Выключатель стоп-сигнала Лампы стоп-сигналов Блок освещения салона Плафон освещения салона Плафон освещения порога правой передней двери Дополнительный сигнал торможения |
7. 5 | 1118-3722010-00: Жидкокристаллический индикатор комбинации приборов Лампы сигналов торможения Лампа плафона освещения салона | |
| F11 | 20 | Монтажный блок, реле включения высокой скорости очистителя ветрового стекла Переключатель очистителей и омывателей, контакт «53а» Переключатель очистителей и омывателей, контакт «53ah» Выключатель обогрева заднего стекла Монтажный блок, реле включения обогрева заднего стекла (обмотка) Электродвигатель очистителя ветрового стекла Электродвигатель очистителя заднего стекла (2171, 2172) Электродвигатель омывателя ветрового стекла Электродвигатель омывателя заднего стекла (2171, 2172) Блок управления надувных подушек безопасности, контакт «25» |
| F12 | 10 | Комбинация приборов, контакт «21» Контроллер электропакета, контакт «9» колодки X2 Блок управления электромеханическим усилителем рулевого управления, контакт «1» колодки X2 Выключатель лампы света заднего хода Лампы света заднего хода Блок управления системы парковки, контакт «11» и «14» |
| F13 | 15 | Прикуриватель |
| F14 | 5 | Лампы габаритного света (левый борт) Комбинация приборов, сигнализатор главного включателя света Фонари освещения номерного знака Фонарь освещения багажника Контроллер электропакета, контакт «12» колодки X2 |
| F15 | 5 | Лампы габаритного света (правый борт) Плафон освещения вещевого ящика |
| F16 | 10 | Гидроагрегат ABS, контакт «18» |
| 5 | Блок управления ABS | |
| F17 | 10 | Противотуманная фара левая |
| F18 | 10 | Противотуманная фара правая |
| F19 | 15 | Выключатель обогрева сидений, контакт «1» Обогреватели передних сидений |
| F20 | 10 | Выключатель рециркуляции (сигнализатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением) Реле электровентилятора отопителя Выключатель автоматического управления освещением Блок управления стеклоочистителем и внешним освещением, контакты «3», «11» Контроллер системы автоматического управления климатической установкой, контакт «1» Датчик системы автоматической очистки стекол (датчик дождя), контакт «1» |
| F21 | 5 | С 2007 года: Переключатель световой сигнализации, контакт «30» Колода диагностики, контакт «16» Часы Контроллер системы автоматического управления климатической установкой, контакт «14» |
| 10 | С 2013 года: Центральный блок кузовной электроники (центральный замок, электростеклоподъемники, аварийная сигнализация, указатели поворотов, дальний свет фар, сигнализация дальним светом, обогрев сидений, обогрев заднего стекла, очиститель ветрового стекла, блок автоматического управления наружным освещением) Диагностический разъем Блок управления отопителем | |
| F22 | 20 | С 2007 года: Электродвигатель очистителя ветрового стекла (автоматический режим) Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты) |
| 5 | С 2013 года: Блок выключателей на двери водителя | |
| F23 | 7,5 | С 2007 года: Блок управления стеклоочистителем и внешним освещением, контакт «20» |
| 5 | С 2013 года: Дневные ходовые огни | |
| F24 | 15 | С 2013 года: Блок управления системой надувных подушек безопасности |
| F25 | 20 | С 2013 года: Центральный блок кузовной электроники, очиститель ветрового стекла |
| F26 | 5 | С 2013 года: Задние противотуманные огни |
| F27 | — | Запасной |
| F28 | — | Запасной |
| F29 | — | Запасной |
| F30 | — | Запасной |
| F31 | 30 | Контроллер электропакета, клемма «2» колодки X1 Контроллер электропакета, клемма «3» колодки X1 Модуль двери водителя, контакт «6» Плафон освещения порога левой передней двери |
| F32 | 30 | С 2013 года: Электровентилятор отопителя |
| Реле | ||
| К1 | Реле вентилятора системы охлаждения (на автомобиле без кондиционера) Люкс Плюс: Реле включения ближнего света и габаритных огней фар (система автоматического управления освещением; 5-1393304-8 TYCO) | |
| К2 | Реле включения обогрева заднего стекла | |
| К3 | Реле включения стартера | |
| К4 | Реле разгрузки выключателя зажигания | |
| К5 | Не используется | |
| К6 | С 2007 года: Реле очистителя ветрового стекла С 2013 года: Не используется | |
| К7 | Реле включения дальнего света фар | |
| К8 | Реле включения звукового сигнала | |
| К8 | Реле ближнего света фар | |
| К9 | С 2007 года: Реле включения звукового сигнала тревожной сигнализации С 2013 года: Реле автоматического управления наружным освещением(блок автоматического управления наружным освещением (дальний и ближний свет фар, противотуманные фары, лампы противотуманного света в задних фонарях, регулятор направления пучков света фар)) | |
| К10 | Реле включения противотуманных фар | |
| К11 | С 2007 года: Реле включения обогрева передних сидений С 2013 года: Реле задних противотуманных огней | |
| К12 | Люкс Плюс: Реле включения очистителя ветрового стекла (прерывистый режим и автоматический режим) | |
Блок предохранителей в моторном отсеке
Блок предохранителей расположен возле аккумуляторной батареи
| № | А | Функция/компонент |
| 1 | 30 | Обмотка главного реле, предохранитель постоянного питания контроллера, предохранитель силовой цепи главного реле |
| 2 | 60 | С 2007 года: Цепи всех потребителей, запитываемых от замка зажигания |
| 40 | С 2013 года: Блок управления ABS | |
| 3 | 60 | Цепи потребителей, к которым подводится постоянный «+» от аккумуляторной батареи независимо от положения ключа в замке зажигания (плафон освещения салона, прикуриватель, звуковой сигнал, сигналы торможения, контроллер системы дистанционного управления электропакетом) |
| 40 | С 2013 года: Блок управления ABS | |
| 4 | 60 | Силовая цепь генератора (соединение генератора с аккумуляторной батареей) |
| 5 | 50 | Цепь питания электроусилителя рулевого управления |
| 6 | 60 | Силовая цепь генератора (соединение генератора с аккумуляторной батареей) |
Дополнительный блок предохранителей в моторном отсеке
Блок (5) расположен на левом стакане
| № | А | Функция/компонент |
| 1 | 50 | Элемент обогрева ветрового стекла |
| 2 | — | Не используется |
| 3 | 40 | Электродвигатель вентилятора отопителя |
| 4 | 15 | Цепь электромагнитной муфты компрессора кондиционера |
| 5 | 30 | Электродвигатель дополнительного вентилятора системы охлаждения |
| 6 | 30 | Электродвигатель основного вентилятора системы охлаждения |
| Реле | ||
| К1 | Реле большой скорости вентиляторов системы охлаждения (на автомобиле с кондиционером) | |
| К2 | Реле кондиционера | |
| К3 | Реле вентилятора отопителя | |
| К4 | Реле малой скорости вентиляторов системы охлаждения (на автомобиле с кондиционером) | |
| К5 | Управляющее реле вентиляторов системы охлаждения (на автомобиле с кондиционером) | |
Дополнительные предохранители и реле (система впрыска топлива)
Блок реле и предохранителей системы управления двигателем закреплен в салоне автомобиля — на кронштейне под консолью приборов, рядом с контроллером.
Для доступа к этому блоку снимаем правый боковой щиток облицовки туннеля пола.
| № | А | Функция/компонент |
| 1 | 15 | С 2013 года: Цепь постоянного питания контроллера |
| 7.5 | С 2007 года: Цепь постоянного питания контроллера | |
| 2 | 15 | Топливный насос |
| 3 | 15 | С 2007 года: Главное реле С 2013 года: Не используется |
| 4 | 15 | С 2013 года: Главное реле С 2007 года: Не используется |
| Реле | ||
| К1 | Реле топливного насоса | |
| К2 | Главное реле | |
