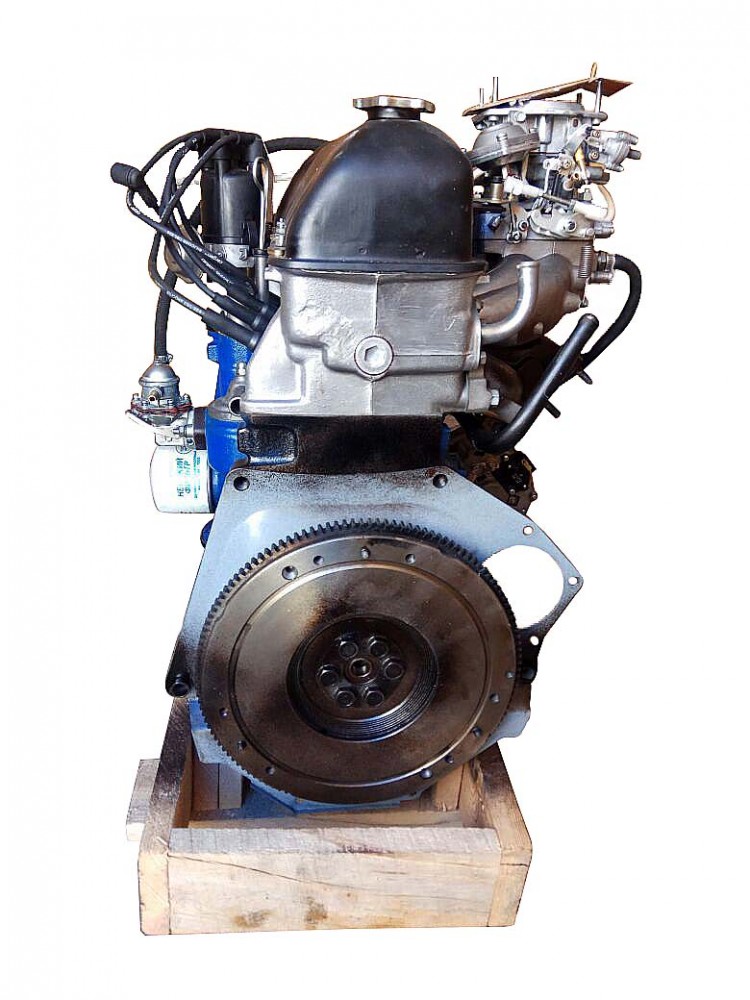

Двигатель ВАЗ 2106 8 клапанный карбюраторный 1,6 л.

Описание

Модель ДВС ВАЗ 2106 мощного четырехцилиндрового двигателя, весом в 121 кг

Каждый цилиндр этого двигателя имеет объем в 1,57 лита и диаметр почти в 8 см. Она подходит для некоторых моделей авто марки ВАЗ.

ВАЗ 2106 был создан на базе вышедшего ранее ВАЗ -2103. Благодаря увеличению диаметра цилиндров мощность новой модификации двигателя была увеличена до 74-х с половиной лошадиных сил. При этом скорость вращения коленчатого вала составляет 5400 оборотов за одну минуту.

В результате вышеуказанных перемен в модели модернизированной вариации двигателя появился блок цилиндров модели 2106-1002011. Также в конструкции новинки применена более усовершенствованная прокладка цилиндровой головки.

Сколько цилиндров:	4
Нормальный цилиндрический литраж:	1,56
Уровень сжатия:	8,5
Мощность мотора с частотой вращения коленчатого вала 5400 об/мин,:	54,8кВт. -(74,5 л.с.)
Цилиндрический диаметр:	79 мм.
Поршневой ход:	80 мм.
Кол-во клапанов:	8
Минимум частоты вращения коленчатого вала , об/мин:	850-900
Максимум крутящего момента при 3400 об/мин., Н*м:	104
Последовательность функционирования цилиндров:	1-3-4-2
Октановое число бензина:	91-93
Метод получения топлива:	карбюратор
Масса:	121 кг.

Отличительная специфика

Поршни заимствованы у модели 21011. В устройстве поршня данного типа предусмотрена лунка цилиндрической формы. Его ход составляет 8 сантиметров. Когда поршень задействован в работе двигателя, разные его части прогреваются с различной интенсивностью.

Поэтому форма поршня несколько не соответствует форме правильного цилиндра – это обеспечивает компенсацию деформации, которая возникает как следствие воздействия тепла. Для аналогичной цели в бобышках поршня предусмотрены терморегулирующие пластинный, выполненные из стали высокой прочности.

Для того чтобы максимально снизить уровень возможных нагрузок, отверстие для поршневого мальца специально выполнено с небольшим отклонением от центральной оси. Неподалеку от вышеуказанного отверстия имеется отметка «П». Она необходима для произведения корректной сборки. По завершению данной процедуры все отметки должны «смотреть» в направлении передней части блока.

Поршневые кольца в данном двигателе имеют стандартный размер и выполнены из хромированного чугуна, что позволяет максимально увеличить срок их службы. Иногда в комплекте с двигателем ВАЗ 2106 могут применяться кольца, отлитые из стали.

Помимо всего вышеперечисленного в конструкции ВАЗ 2106 предусмотрен вал 2103

Радиус кривошипа данного вала на 0,7 см больше, нежели у вала коленчатого типа (модификация 2101). Также на вышеуказанную модель может быть установлен коленчатый вал. Движки, выпущенные после 1989 года имеют в конструкции карбюратор типа «Озон» (модификация 2107-1107010-20). Также в их конструкции предусмотрены такие дополнения как распылитель зажигания, (модификация 30.3706.01, катушка применяемая параллельно с данной модификацией — Б-117А) оснащенный регулятором для опережения зажигания (тип – вакуумный).

Для обеспечения электрической энергией в конструкции моторов установлен генератор Г221. Что касается стартера, то это модель 35.3708 (его мощность составляет 1,3 кВт). В ином же рассмотренный движок идентичен ВАЗ-2103.

ВАЗ-2106 () (2106, 21061, 21062, 21063, 21064, 21065-01, 21066)- описание, характеристики, история.

Модификации

ВАЗ-21061 — с двигателем рабочим объемом 1,45л мощностью 71,5 л.с.;
ВАЗ-21063 — с двигателем рабочим объемом 1,3 л мощностью 63,5 л.с.

Двигатель.

Мод.ВАЗ-2106, бензиновый, рядный, 4-х цил. , 79×80 мм, 1,57 л, степень сжатия 8,5, порядок работы 1-3-4-2, мощность 55,5 кВт ( 75,5 л.с.) при 5400 об/мин, крутящий момент 116 Н-м (11,8 кгс-м) при 3000 об/мин. Карбюратор 2107-1107010-20. Воздушный фильтр — со сменным фильтрующим элементом. Система охлаждения — с электровентилятором, автоматически включающимся и отключающимся.

Трансмиссия.

Сцепление — однодисковое, с диафрагменной нажимной пружиной, привод выключения — гидравлический. Коробка передач — мод.2106 или 2106-10, 4-х ступ. с синхронизаторами на передачах переднего хода. Передат. числа коробки передач мод. 2106; 1-3,24; II-1,98; III-1,29; IV-1,0; ЗХ-3,34. То же, мод. 2106-10: I-3,67; II- 2,10; III,36; IV-1,00; ЗХ-3,53. Карданная передача — два последовательных карданных вала с промежуточной опорой. Главная передача — гипоидная, передат. число — 4.1 с коробкой передач мод. 2106 или 3.9, с коробкой передач мод.2 106-10.

Колеса и шины.

Колеса — дисковые, обод 5J-13. крепление на 4 болтах. Шины 165R 13 или 175/70R13. Давление в шинах 165R13: передних — 1,6. задних- 1,9 кгс/см.кв.То же, в шинах 175/70R13: передних — 1.7, задних — 2,0 кгс/см.кв. Число колес 4+1.

Подвеска.

Передняя — независимая , на поперечных рычагах, с цилиндрическими пружинами, амортизаторами и стабилизатором поперечной устойчивости. Задняя — зависимая, с цилиндрическими пружинами, амортизаторами, четырьмя продольными и одной поперечной штангами.

Тормоза.

Рабочая тормозная система: передние тормоза — дисковые, задние — барабанные, с автоматической регулировкой зазора. Привод — гидравлический, двухконтурный, с вакуумным усилителем и регулятором тормозных сил. Стояночный тормоз — с механическим приводом на задние тормозные механизмы. Запаской тормоз — один из контуров рабочей тормозной системы.

Рулевое управление.

Рулевой механизм — глобоидальный червяк и ролик. Передат. число — 16.4.

Электрооборудование.

Напряжение 12В, ак. батарея 6СТ-55А, генератор Г22 1 с встроенным выпрямителем, регулятор напряжения РР380, стартер 35. 3708, распределитель зажигания 30.3706. катушка зажигания Б1 17 или Б1 17-А, свечи зажигания А17-Д8, А17-ДВР, FE65P или FE65PR (Югославия).

Заправочные объемы и рекомендуемые эксплуатационные материалы.

Топливный бак — 39 л, бензин АИ-93,
система охлаждения — 9,9 л, тосол А-40 или А-65,
система смазки двигателя — 3,75 л, М-6/12Г, при температурах от плюс 45 до минус 20°С.
M-5/l0Г, при температурах от плюс 30 до минус 30°С,
картер рулевого механизма — 0,215 л, ТАД-17И,
картер ведущего моста — 1,3 л. ТАД-17И,
картер коробки передач — 1,35 л, ТАД-17И,
система гидропривода тормозов — 0,66 л, жидкость «Томь», «Роса»,
система гидропривода выключения сцепления — 0,2 л, жидкость «Томь», «Роса»,

амортизаторы:
передние — 2×0,12 л,
задние — 2×0,195 л,

амортизаторная жидкость МГП-10;
бачок омывателя ветрового стекла — 2,0 л, жидкость НИИСС-4 в смеси с водой.

Масса агрегатов (в кг)

Двигатель — 117,
коробка передач с картером сцепления — 26,
кузов в сборе без сидений — 275,
задний мост в сборе — 53,
колесо с шиной — 15.
радиатор — 5,7.

Двигатель ВАЗ 2106. Характеристика. Особенности двигателя ВАЗ 2106, 2103, 21011

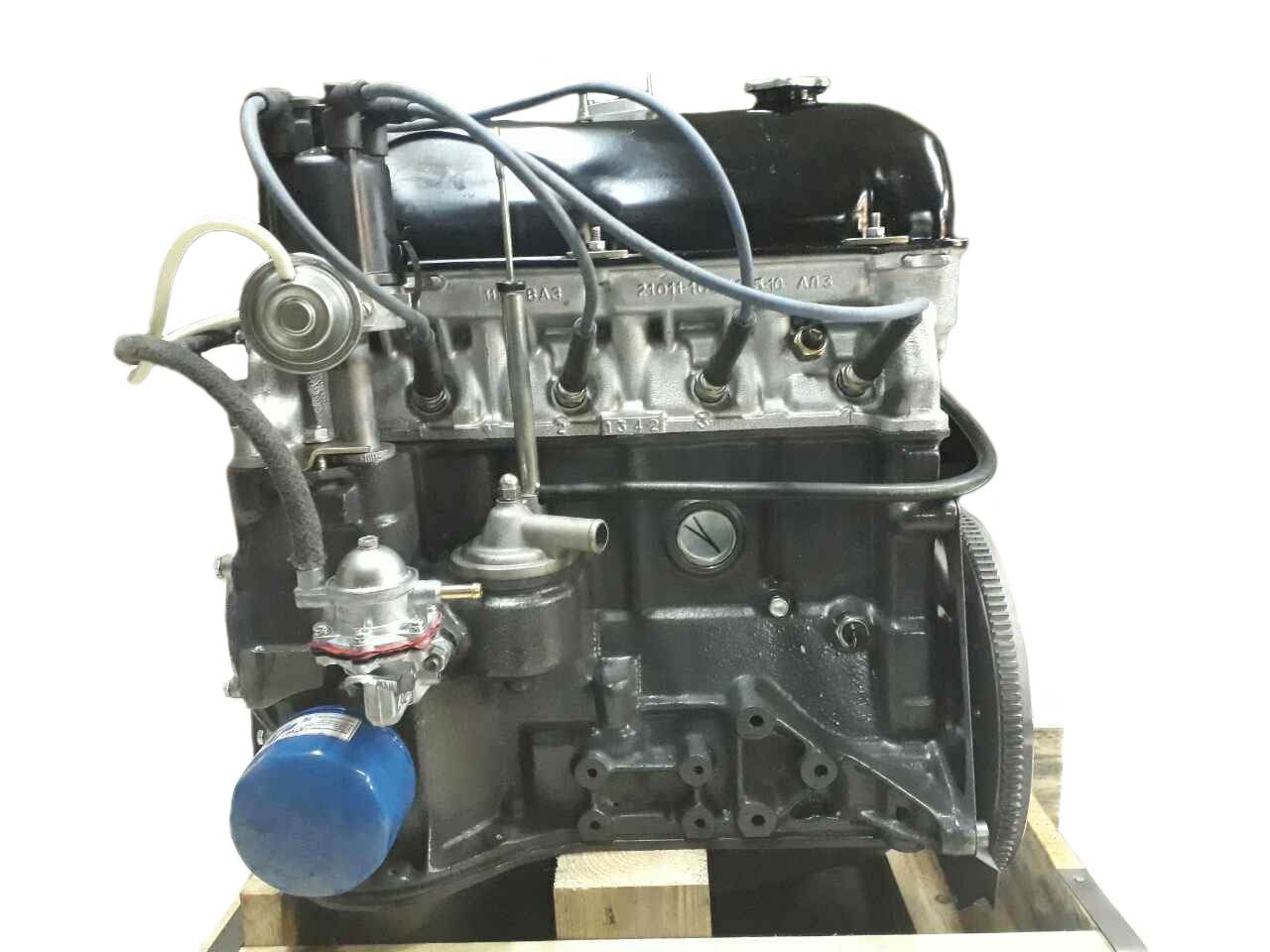

Двигатель ВАЗ 2106-1000260. Характеристика двигателя ВАЗ 2106.

Двигатель четырехтактный, карбюраторный, рядный, с верхним расположением распределительного вала. Система охлаждения двигателя — жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Двигатель имеет комбинированную систему смазки: под давлением и разбрызгиванием.

Количество цилиндров: 4 Рабочий объем цилиндров, л: 1,57 Степень сжатия: 8,5 Номинальная мощность двигателя при частоте вращения коленчатого вала 5400 об/мин,: 54,8кВт.-(74,5 л.с.) Диаметр цилиндра, мм: 79 Ход поршня, мм: 80 Число клапанов: 8 Минимальная частота вращения коленчатого вала , об/мин: 850-900 Максимальный крутящий момент при 3400 об/мин. , Н*м: 104 Порядок работы цилиндров: 1-3-4-2 Октановое число бензина: 91-93 Система подачи топлива: карбюратор Свечи зажигания: А17ДВР, FE65CPR, А17ДВ-10 Вес, кг: 121.0

Двигатель 2106-1000260 может применяться для установки на автомобили ВАЗ 2103, 2106, 2121, 21053, 2107.

Двигатель ВАЗ 2106 является результатом доработки двигателя ВАЗ -2103 с целью увеличения мощности. Изменение мощности двигателя было достигнуто за счет рабочего объема двигателя путем увеличения диаметра цилиндра до 79мм.

Это изменение привело к появлению блока цилиндров 2106-1002011 с диаметром цилиндров 79мм. Кроме другого диаметра цилиндров, новый блок ни чем не отличается от блока 2103 (смотреть «Блок цилиндров»).

По точности изготовления каждому цилиндру, в зависимости от диаметра, присваивается определенный класс. Определены пять классов. Отличие в размерах между классами составляет 0,01 мм. Для обозначения классов применяются латинские буквы: A, B, C, D, E. На нижней плоскости блока цилиндров, рядом с каждым цилиндром, наносится обозначение его класса. Головка блока осталась от модели 21011-1005011-10. Изменение диаметра цилиндра потребовало применения новой прокладки головки блока.

На всех «классических» двигателях поршни имеют схожую конструкцию, которая им досталась от «итальянских предков». На двигателе 2106 применяются поршни от двигателя 21011 с номинальным диаметром 79мм. Поршень модели 21011 отличается от поршня 2101 наличием цилиндрической лунки на днище поршня и имеет увеличенный диаметр. В процессе работы, разные зоны поршня, нагреваются неравномерно. По этому, для компенсации тепловой деформации форма поршня отличается от формы правильного цилиндра. По этой же причине в бобышках поршня находятся стальные терморегулирующие пластины. Для снижения динамических нагрузок на поршень, отверстие для поршневого пальца выполнено со смещением вправо от центральной оси на 2мм. Для осуществления правильной сборки, рядом с отверстием под поршневой палец, присутствует маркировка в виде символа «П». При сборке, все поршни ориентируют так, чтобы метки были направлены в сторону передней части блока.

Для диаметров поршней определены пять классов, с отличием в размерах на 0,01 мм. Классы обозначают латинскими буквами, аналогично обозначению классов для цилиндров блока. Поршни, по отверстию под поршневой палец, делят на три категории размеров — через 0,004 мм, (обозначаются категории — «1»,»2″,»3″). На днище поршня осуществляется клеймление класса поршня и категории размера поршневого пальца.

Начиная с 1986 г. определены два ремонтных размера для поршней: с увеличением на 0,4 и с увеличением на 0,8 мм.

Комплект чугунных поршневых колец нормального размера имеет номер 2106-1000100-10. Особенность данного комплекта — маслосъемное кольцо выполняется хромированным ( в отличие от комплекта 2101). Хромирование выполняется для увеличения ресурса работы кольца, которое потребовалось провести при возросшей нагрузке связанной с увеличением мощности двигателя. Кроме чугунных поршневых колец могут применяться кольца, изготовленные из стали. Комплект стальных колец имеет свое обозначение — 2106-1004029.

Шатун стальной, кованый модели 2101.

На двигатель устанавливается коленчатый вал 2103. Он отличается от коленчатого вала двигателя 2101 увеличенным на 7 мм радиусом кривошипа. На коленчатом вале 2103, на щеке коренной шейки, наносится маркировка «2103». Вместо вала 2103 рекомендован к установке коленчатый вал 21213, имеющий соответствующие посадочные размеры. Коленчатый вал 21213 имеет улучшенные динамические характеристики за счет дополнительных противовесов.

С 1990 года двигатели 2106 и 2103 комплектуются карбюраторами «Озон» 2107-1107010-20 и распределителем зажигания с вакуумным регулятором опережения зажигания. Распределитель зажигания 30.3706.01 применяется совместно с катушкой зажигания Б-117А.

Для обеспечения электроэнергией на двигателе ВАЗ 2106 применяется генератор Г221 с током отдачи 42А. На двигатели устанавливаются стартер модели 35.3708, с номинальной мощностью 1,3 кВт.

Остальные узлы соответствуют элементам двигателя ВАЗ-2103.

ОСОБЕННОСТИ КОНСТРУКЦИИ

Двигатель ВАЗ-21067 – четырехцилиндровый, восьмиклапанный, бензиновый инжекторный с распределенным впрыском топлива, с рядным вертикальным расположением цилиндров, верхним расположением распределительного вала. Он создан на базе двигателя ВАЗ-2106, поэтому блок цилиндров, коленчатый вал, шатунно-поршневая группа, привод газораспределительного механизма этих двигателей одинаковы по конструкции и размерам. Головка блока цилиндров (21214-1003015) заимствована от двигателя ВАЗ-2104. Приемы обслуживания и ремонта двигателя и его систем те же, что и для двигателя ВАЗ-2104.

Особенности конструкции описаны на примере двигателя ВАЗ-2106.

Нумерация цилиндров всех двигателей ведется от шкива коленчатого вала. С левой стороны головки блока цилиндров около нижней ее плоскости отлиты номера цилиндров и порядок их работы (1–3–4–2).

Цилиндры двигателя объединены вместе с верхней частью картера в единую чугунную отливку – блок 19 (см. рис. 4.1) цилиндров. В нижней части блока цилиндров на пяти опорах установлен коленчатый вал 1, отлитый из чугуна. В качестве подшипников опор коленчатого вала и подшипников шатунных шеек применены тонкостенные биметаллические сталеалюминиевые вкладыши. Передний и задний концы коленчатого вала уплотнены самоподжимными резиновыми сальниками 7 и 21.

В каждом цилиндре двигателя имеется по одному впускному 17 и выпускному 18 клапану. Выпускные клапаны сварены из двух частей: стержня из хромоникелемолибденовой стали, тарелки из хромомарганцевоникелевой стали с наплавкой рабочей фаски специальным жаростойким сплавом. Впускные клапаны изготовлены из хромоникелемолибденовой стали. Стержни всех клапанов азотированы, а торцы стержней закалены токами высокой частоты. Клапаны перемещаются в направляющих втулках под действием кулачков распределительного вала через стальные рычаги 31, опирающиеся одним плечом на сферические головки регулировочных болтов 34, другим — на торцы стержней клапанов. Регулировочные болты ввернуты во втулки 36 и застопорены гайками 35.

Поршни 28 отлиты из алюминиевого сплава и покрыты слоем олова для улучшения прирабатываемости. Юбки поршней сложной геометрической формы: по высоте — конические, с большим основанием внизу юбки, в поперечном сечении — овальные, с большей осью, расположенной перпендикулярно оси поршневого пальца. Оси отверстий под поршневые пальцы смещены от оси симметрии поршней на 2 мм в правую сторону двигателя. В канавках поршней установлено по два чугунных литых компрессионных кольца и по одному, также чугунному, маслосъемному. С коваными стальными шатунами 26 поршни соединены с помощью стальных цементированных поршневых пальцев 27 трубчатого сечения. Поршневые пальцы запрессованы в верхнюю бобышку шатуна с натягом и свободно вращаются в бобышках поршней.

Распределительный вал 16 чугунный, литой, с закаленными трущимися поверхностями кулачков, установлен в съемном алюминиевом корпусе 15, закрепленном на верхней поверхности головки 12 блока цилиндров, отлитой из алюминиевого сплава. Он приводится во вращение от коленчатого вала двухрядной роликовой цепью 11. Этой же цепью приводится во вращение вал 38 привода вспомогательных механизмов (масляного насоса и распределителя зажигания). Натягивают цепь пружинным натяжителем через башмак с накладкой. Колебания цепи гасятся успокоителем.

Головка блока цилиндров прикреплена к блоку одиннадцатью болтами. Между головкой и блоком установлена прокладка, изготовленная из асбестового материала на металлическом каркасе, пропитанная графитом (как вариант может быть установлена прокладка из специального безусадочного материала). Сверху головка блока закрыта стальной штампованной крышкой 14, под которой установлена уплотнительная прокладка из резинопробковой смеси.

К нижней части блока цилиндров через резинопробковую прокладку прикреплен масляный картер 22, закрывающий полость блока снизу и выполняющий функцию резервуара для масла.

Система смазки комбинированная: под давлением и разбрызгиванием. Коренные и шатунные подшипники, опоры привода распределительного вала и вал привода вспомогательных агрегатов, кулачки распределительного вала и втулки шестерни привода масляного насоса смазываются под давлением. Маслом, вытекающим из зазоров и разбрызгиваемым движущимися деталями, смазываются стенки цилиндров, поршни с поршневыми кольцами, поршневые пальцы, цепь привода газораспределительного механизма, опоры рычагов привода клапанов, стержни клапанов и их направляющие втулки. Система состоит из масляного картера 22, шестеренчатого масляного насоса 41 со встроенным редукционным клапаном и маслоприемником 42, снабженным сетчатым фильтром грубой очистки масла, полнопоточного фильтра 40 тонкой очистки масла с перепускным и противодренажным клапанами, датчика сигнальной лампы аварийного падения давления масла и масляных каналов.

Двигатель ВАЗ 2106 | Греется двигатель 2106, проблемы, масло

Характеристика двигателя ВАЗ 2106

Двигатель Ваз  1,6л.
Годы выпуска – (1976 – наше время)
Материал блока цилиндров – чугун
Система питания – карбюратор/инжектор
Тип – рядный
Количество цилиндров – 4
Клапанов на цилиндр – 2
Ход поршня – 80 мм
Диаметр цилиндра – 79 мм
Степень сжатия – 8,5
Объем двигателя 2106 – 1569 см. куб.
Мощность двигателя 2106 – 75 л.с. /5400 об.мин
Крутящий момент – 116 Нм/3000 об.мин
Топливо – АИ92
Расход  топлива — город  10.3л. | трасса 7.4 л. | смешанн. 10л/100 км
Расход масла — 700 гр на 1000 км
Габаритные размеры двигателя 2106 (ДхШхВ), мм — 565х541х665
Вес двигателя 2106 — 121 кг
Масло в двигатель 2106:
5W-30
5W-40
10W-40
15W-40
Сколько масла в двигателе 2106: 3.75 л.
При замене заливать около 3.5 л.

Ресурс двигателя ваз 2106 :
1. По данным завода – 125 тыс.км
2. На практике – до 200 тыс.км

ТЮНИНГ
Потенциал – 200 л.с.
Без потери ресурса – 80 л.с.

Двигатель устанавливался на:
ВАЗ 2106
ВАЗ 2121 «Нива»
ВАЗ 21074

Проблемы, неисправности и ремонт двигателя 2106

Двигатель ВАЗ 2106 1,6 л. продолжение троешного движка и в свою очередь мотора копейки. Основные отличия двигателя ВАЗ 2106 от 2103 поршнем увеличенного диаметра до 79 мм, блок двигателя 2106 остался прежним. Кстати, на нем же в левой части, левее топливного насоса находится место, где выбит номер двигателя 2106, многие не могут его найти, эта информация решит ващ вопрос раз и навсегда. Существует еще двигатель 21067 инжектор, он представляет собой обычный шестерошный мотор накрытый гбц от инжекторного нива мотора 21214, собственно и все различия. Как показало время и практика, карбюраторный двигатель шестерки стабильнее инжекторного.
Сам по себе двигатель 2106 инжекторный или карбюраторный рядный  4-х цилиндровый с верхним расположением распределительного вала, грм 2106 имеет цепной привод. Мотор относится к так называемой «классической» серии с высоким блоком. Ресурс мотора, при бережной эксплуатации, своевременному обслуживанию превышает установленные заводом 125 тыс. км и достигает 180-200 тыс. км. Несмотря на это, в народе этот мотор считается менее надежным нежели движок от 2103. Чтобы движок жил долго и счастливо, перед движением его необходимо прогреть. В зимнее время прогрев двигателя ваз 2106 длиться около 5 минут на 1500-2000 об/мин, как только начинает держать холостые обороты значит можно ехать.
Ниже посмотрим основные недостатки и проблемы этого движка, встречающиеся чаще всего. Начнем с масла, несвоевременная замена масла в двигателе 2106 или экономия и использование масла низкого качества, приводит к тому, что после пробега 60000 км диаметры цилиндров увеличатся на 0,15мм, забудьте о дешевых маслах. Кроме того, часто бывает, что двигатель ваз 2106 ест масло, более литра на 1000км. В этом случае замеряем компрессию, исходя из этого определяем клапана приехали или кольца или что либо еще.
На двигателях 06 имеет место проблема повышенного износа распредвала, болезнь всех жигулей. Как и все предыдущие жигулевские моторы,  этот двигатель ваз 2106 нуждается в регулировке клапанов, примерно раз в 7-10 тыс.км,  громкий стук при работе двигателя на холостом ходу слышный с  места водителя при закрытом капоте говорит именно об этом. Говорить о звуках и стуках в моторах шестерок можно вечно, кроме вышеупомянутых клапанов, к основным причинам шума в двигателе ваз 2106 относится и детонация, почему детонирует двигатель — низкооткановое топливо, нагар в камере сгорания и неверная установка зажигания, регулируете зажигание, льете нормальный бензин и проблема исчезает. Стучит двигатель ваз 2106 издавая металлический звук?Это поршневые пальцы или шатунные подшипники, нужно срочно ехать в сервис. Звук появляется во время прогрева мотора и похож на стук посуды из глины?Проблема в поршнях, неспеша можно доехать до сервиса. Стук в двигателе ваз 2106 раздающийся из нижней части мотора одновременно с падением давления масла говорит о проблеме с коренными подшипниками, глушим машину и едем в сервис на буксире. Если шум больше похож на скрип в двигателе ваз 2106, смотрите на успокоитель и натяжитель цепи грм, если скрежет со стуком — подшипник помпы.
Неустойчивая работа двигателя ваз 2106 обычное дело на карбюраторных машинах, чистите жиклеры карбюратора. Если глохнет двигатель ваз 2106 на холостом ходу, при этом обороты холостого хода отрегулированы нормально, регулируйте воздушную заслонку. Если глохнет на ходу, причина в системе питания или зажигания.
Едем дальше, ваш двигатель 2106 греется или кипит? Проверяем термостат(сэкономили и купили барахло?), радиатор(забит или нет), возможно воздух в системе охлаждения, это основные моменты вызывающие перегрев. Владельцы, особенно те, кто купил машину впервые, часто кричат почему троит двигатель ваз 2106? Назову основные причины: неверно отрегулировали клапана, прогорел клапан, прокладка гбц вышла из строя, об этом подскажет скачущая температура охлаждающей жидкости, повышенная дымность из выхлопной системы(белый дым). К причинам троения мотора относится и низкооктановый бензин, неверно отрегулированный карбюратор, этот же карбюратор может стать причиной, по которой дергается двигатель ваз 2106, но если холостые держит, смотрите систему зажигания. Хочу добавить по поводу дымности, сильно дымит двигатель ваз 2106?Это маслосъемные кольца или сальники клапанов, везите машину в сервис и настраивайтесь на капремонт.
Ок, с этим разобрались, теперь обратите внимание на подушки двигателя 2106 они могут стать причиной вибрации мотора, если подушки износились езжайте на СТО для их замены. Кроме того причиной вибрации двигателя может стать дисбаланс коленвала и карданного вала, разные поршни и другие менее распространненые причины. Все это диагностируется и устраняется в условиях сервиса.
Иногда задают интересный вопрос: что делать когда заклинил двигатель ваз 2106? Однозначного ответа здесь нет, вскрытие покажет. Везите авто в сервис, мастер на месте определит причину и будьте готовы расстаться с хорошей суммой денег.
Все вышеизложенные проблемы актуальны для всего классического семейства моторов, включая нивовские 1,7л. и 1,8л.

Тюнинг двигателя 2106 своими руками

Увеличение объема двигателя ВАЗ 2106

Всем владельцам рано или поздно стандартных 75 сил перестает хватать, автомобиль начинает казаться вялым, неедущим и встает вопрос как увеличить мощность двигателя 2106 . Наиболее экономичным и простым тюнингом является расточка двигателя ваз 2106 на 3 мм под 82 мм поршень.  Точить больше не получится, стенки блока становятся совсем тонкими, остается только гильзовка блока. Для получения более моментного мотора и дальнейшего наращивания объема до 1,8л. нужно увеличивать ход поршня до 84 мм.  В остальном модернизация, доработка и форсирование двигателя 2106 1:1 повторяет доработку 2103, об установке валов об этом читаем ЗДЕСЬ.

Двигатель от Приоры на ВАЗ 2106

Завалялся лишний приоромотор в гараже?Не спешите отправлять его на свалку, есть идея получше. Установка 16 клапанного двигателя на Ваз 2106, это один из лучших способов получить надежных 100 л.с, но в тоже время процедура довольно непростая, придется пилить болгаркой моторный щит, переваривать поддон, установить подшипник коленвала 2101 на восьмерочный, родная коробка остается, сцепление меняется на приоровское. Кроме того, доработки потребует маховик, система выпуска, охлаждения и привод акселератора. Не пугает?Тогда попробовать стоит. Материалы с поэтапным фотоотчетом широко доступны, найти труда не составит. С двигателем 2112 на Ваз 2106 ситуация аналогичная, в любом случае подобный свап лучше чем выжимать соки со старого классического мотора. Все это реализуемо и с Нивой 1.7 и 1.8

Турбо двигатель ВАЗ 2106

Самый дорогой способ повышения мощности двигателя ваз 2106 это турбина и используется только фанатами ради веселья, развлечения и т.д. Если для вас деньги значения не имеют, читайте раздел «Турбо классика«, в противном случае смотрите другие варианты переделки двигателя ваз 2106.

РЕЙТИНГ ДВИГАТЕЛЯ: 2

<<НАЗАД

Двигатели автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Инструкция «как действовать если закипел двигатель» поможет предотвратить или несколько уменьшить (в зависимости от ситуации) негативные последствия этой неисправности.

Читать далее «Что делать если закипел двигатель?»

На примере карбюраторного двигателя 21083 автомобилей ВАЗ 21083, 21093, 21099 попробуем разобраться почему возникает провал при резком нажатии на педаль газа.

Читать далее «Провал при резком нажатии на педаль газа, карбюратор»

На двигателе автомобиля ВАЗ 2106 установлен датчик указателя давления моторного масла.

Читать далее «Датчик указателя давления масла ВАЗ 2106, схема»

Двигатели ВАЗ автомобилей «классической» компоновки (ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107), а также Нива 2121, 21213, 21214 и их модификациях имеют цепной привод газораспределительного механизма.

Читать далее «Длина цепи двигателей ВАЗ»

Признаками низкого давления масла в двигателе автомобиля являются: загоревшаяся или периодически мигающая контрольная лампа в виде масленки на щитке приборов и повышенная шумность и вибрация при работе двигателя на холостых.

Читать далее «Низкое давление масла в двигателе, причины»

Что такое компрессия в цилиндрах двигателя автомобиля? Компрессия — это термин в авторемонте, обозначающей давление воздуха в цилиндре в конце такта сжатия (когда поршень достигает верхней мертвой точки).

Читать далее «Что такое компрессия в двигателе?»

Появление хлопков или даже «выстрелов» в глушитель свидетельствует о возникновении неисправностей в работе двигателя автомобиля.

Читать далее «Хлопки в глушитель, инжекторный двигатель, причины»

Система выпуска отработавших газов автомобиля ВАЗ 21053 состоит их трех частей: приемной трубы глушителя, трубы с дополнительными глушителями (передний и задний), выпускной трубы с основным глушителем.

Читать далее «Схема системы выпуска отработавших газов автомобиля ВАЗ 21053»

Основных причин черной выхлопной трубы глушителя автомобиля всего две: в глушитель выбрасывается и там догорает, создавая черный нагар — либо не сгоревшее топливо (слишком богатая топливная смесь), либо моторное масло. Часто встречается сочетание, в разных пропорциях, этих двух причин.

Читать далее «Почему чернеет выхлопная труба глушителя?»

Привод газораспределительного механизма (ГРМ) двигателей 2101, 2103, 2106 «классических» автомобилей ВАЗ цепной с полуавтоматическим натяжителем и успокоителем.

Читать далее «Схема цепного привода ГРМ двигателей 2101, 2103, 2106»

Засорение системы вентиляции картера двигателя на автомобилях ВАЗ 2105, 2107 приводит к повышению давления прорывающихся туда из камер сгорания газов. Это приводит к выдавливанию моторного масла через сальники и прокладки двигателя (передний и задний сальники коленчатого вала, прокладки клапанной крышки, ее маслозаливной горловины, прокладки поддона), выбрасывания его в корпус воздушного фильтра двигателя.

Читать далее «Прочистка системы вентиляции картера двигателя автомобилей ВАЗ 2105, 2107»

ВАЗ 2106 1.3, 1.5, 1.6 карбюратор реальные отзывы о расходе топлива: бензина и газа

Автор slesar На чтение 7 мин. Опубликовано 07.04.2017 Обновлено 07.04.2017

ВАЗ-2106 – автомобиль советско-российского производства, выпускался с 1976 по 2006 год. Версия 2106 является одной из модификаций классического семейства компании «АвтоВАЗ». ВАЗ-2106 – глубоко модернизированный ВАЗ-2101. Все классическое семейство в конструктивном плане не отличается от оригинальной модели Fiat 124 1960-ых годов. «Пятерка» выпускалась только в кузове седан. Машина зарекомендовала себя простой и дешевый в обслуживании автомобиль.

ВАЗ-2106 двигатели. Официальная норма расхода топлива на 100 км.

Бензиновые: 1,3, 1,5 и 1,6 литра, мощностью до 74 л. с.; 17 сек до 100 км/час, 9,6/7,1 л на 100 км с 1.6-литровым мотором.

ВАЗ-2105 отзывы владельцев

С двигателем 1.3

• Максим, Санкт-Петербург. У меня шестерка 1980 года выпуска, хорошая рабочая лошадка на каждый день. Простая и неприхотливая в обслуживании, моя дорогая ласточка. Само собой, обслуживаю сам, благо у меня остался отцовский гараж с необходимыми запчастями. Машина не требует квалифицированного ремонта, достаточно взять справочник. И конечно, для этого нужны прямые руки, уж не без этого. Шестерка оснащена 1.3-литровым мотором и механикой, которая работает четко, как часы. Средний расход бензина на 100 км составляет 7-8 литров, заливаю 92-й.
• Анатолий, Николаев. Машина понравилась, на роль первого авто сгодится. У меня 1.3-литровая версия, с механической коробкой. Покупал вместе с прицепом – я большой хозяйственник. Автомобиль потребляет 8-9 л.
• Сергей, Нижегородская область. Тачка улет, меня вполне устраивает – прочная и недорогая в обслуживании, сел и поехал как говорится. Запчасти недорогие, я вожу их с собой в багажнике – обычное дело для тазовода. Расход 8 литров.
• Юрий, Днепропетровск. Автомобилем доволен, тачка на все случаи жизни. Если сильно не придираться, то это можно сказать универсальный автомобиль. По крайней мере, вместе с ВАЗ-2106 можно колесить по любым дорогам, даже по легкому бездорожью. Подвеска у шахи мягкая и энергоемкая, не боится пробоев и выбоин. Вместительный багажник и салон, понятные органы управления. Все настолько просто, что, казалось бы, тут ломаться нечему. Увы, неполадки есть, но я их спишу на 20-летний возраст. Машина потребляет 8 литров на 100 км.

С двигателем 1.5

• Александр, Липецк. ВАЗ-2106 удовлетворяет все мои потребности – и в семье, и на работе. Покупал в 2005 году, в новом состоянии. Проехал 166 тысяч км, все работает стабильно, с 1.5-литровым мотором можно уложиться в 8-9 литров.
• Ярослав, Нижний Новгород. Хорошая тачка, достойный представитель советского автопрома. Но я бы не огорчился, если бы ее сняли с конвейера еще во время СССР, и тогда бы я ее точно не купил. А так, шаха у меня чисто для дачи и различных хозяйственных нужд, там ей и место. Расход 8 л.
• Антон, Санкт-Петербург. У меня ВАЗ-2106 с 1.5-литровой установкой. Довольно мощный и динамичный автомобиль. К тому же, шестерке помогает быстро разгоняться не столько двигатель, сколько легкая конструкция. Я изучал модель, кузов у моей шахи считай пустой, без какой-либо безопасности. Ну это так, если сильно придираться. А чисто для города ВАЗик пойдет. Машина хорошо держится в городском потоке, никогда не отстает. А если что можно навалить на светофорах. Двигатель 1.6 потребляет 8-9 литров на 100 км.
• Алексей, Красноярск. Прекрасная машина для новичка, для нетребовательных парней, и с прямыми руками. В принципе, с шестеркой может справиться любой начинающий водитель, даже не разбирающийся в устройстве авто. Покупаем руководство по эксплуатации, и вперед. У меня тачка потребляет 8 литров.
• Карина, Сочи. Шестерка мне досталась от деда, езжу спокойно и неторопливо. ВАЗ-2106 – нормальная машина, если использовать ее по городу, не ехать быстро, соблюдать ПДД и вовремя обслуживать. У меня 1.5-литровая версия, потребляет 8-9 литров.
• Давид, Архангельск. Мой ВАЗ-2106 оборудован 1.5-литровым мотором с предпусковым подогревателем. В машине тепло и уютно, это очень радует. Езжу спокойно, мне лишь бы до работы и обратно домой доехать. Средний расход 7-9 литров.
• Дмитрий, Магнитогорск. Тачка улет, устраивает почти по всем параметрам. Во-первых, это полная приспособленность к российским дорогам и климату. Двигатель заводится с полоборота даже в мороз, к тому же похвалю энергоемкую ходовую часть и четкую работу КПП. Руль пустоват, хотя недостатки в управляемости заметны разве что на высоких скоростях. Но мне это не страшно, так как я в основном катаюсь по городу. Средний расход 9 литров на 100 км, заливаю 92-й бензин.

С двигателем 1.6

• Василий, Иркутск. Шаха меня порадовала, добротная и неприхотливая тачка, радует глаз меня, жену и наших детей. Хороший семейный авто. Проблем с установкой детских кресел не возникло, все норм. Средний расход 9-10 л с 1.6-литровым движком.
• Светлана, Новосибирск. Мне нравится, как ВАЗ-2106 преодолевает наши разбитые дороги, как будто словно бульдозер. Ему никакие лежачие полицейские не страшны. У меня 1.6-литровый вариант, потребляет 9 литров/100 км.
• Андрей, Ярославль. Тачка огонь, у меня 1.6-литровая модификация. Шестерка с таким мотором – весьма динамичный транспорт, способный угнаться даже за иномарками, если конечно сильно постараться. К тому же, у автомобиля большой потенциал для тюнинга. Покупал машину в 2006 году, в последний год ее конвейерной жизни. Успел называется. Все таки тачка стоит своих денег, хотя я до последнего сомневался в этом ведре с болтами. 1.6-литровый мотор с механикой потребляет 9-10 литров по городу.
• Константин, Московская область. Машина нравится, великолепный вариант для поездки по городу и на дачу. Механика и 1.6-литровый мотор работают как надо, у них оптимальная разгонная динамка. Что-то похожего нет ни в одной другой тачке за такие деньги. Шестерка быстро разгоняется и тормозит, потребляет 10 литров на сотню.
• Николай, Санкт-Петербург. Машина на все случаи жизни, оборудована 1.6-литровым бензиновым ДВС, весьма современным по меркам того времени. Но не совсем понятно, почему шестерку выпускали вплоть до 2006 года. И ведь ее покупали, в том числе и я. Ой как пожалел я, ой как пожалел. Поломок пруд пруди, я уже не успеваю каждый раз заезжать на СТО. Все таки правильно люди говорят, подобные авто лучше обслуживать в собственном гараже. Машина потребляет 10 литров на сотню.
• Сергей, Рязань. ВАЗ-2106 в моем владении уже пять лет, ездим с мужем с комфортом. У нас семерка с 1.6-литровым мотором, надежная и неприхотливая машина, с пробегом 125 тысяч км. Потребляет 9-10 литров на 100 км.
• Алексей, Брянск. Шестерка мне понравилась, обслуживаю сам. Это кстати мой первый авто. Взял себе в привычку, проверять машину каждое утро перед выездом. И как результат, никаких проблем в дороге. Расход 9 литров, под капотом 1.6-литровый мотор.
• Виталий, Оренбург. Прекрасный автомобиль для города, комфортный и мягкий. Если быстро ехать, появятся ощутимые крены в поворотах, но это не критично. К тому же, шестерка создана для спокойной езды. По крайней мере, я стараюсь не превышать 70-80 км/час. ВАЗ-2106 с 1.6-литровым мотором потребляет 10 литров. Есть возможность заливать 92-й бензин. Похвалю тачку за непробиваемую подвеску. Все таки, шасси у машины весьма живучее, так сказать на века. Но конструкция и надежность авто оставляют желать лучшего.

С ГБО (на газу)

• Андрей, Вологодская область. Машиной доволен, тачка устраивает по всем параметрам. У меня газовая версия на базе 1.6-литрового двигателя. Динамика немного пропала, но это не существенно по сравнению с достоинствами, которые приносит возможность ехать на газу. Расход почти не изменился, и составляет 9-10 литров, но расходы сократились почти в два раза. Машина используется в такси.
• Дмитрий, Тверская область. Тачка стоит своих денег, у меня 1.6-литровая версия с газобаллонным оборудованием. Потребляет 11 литров, и я считаю это приемлемо для такого класса, с учетом возраста машины.
• Олег, Калининград. Мой газовый ВАЗ-2106 проехал 98 тысяч пробега. Все вроде бы устраивает, вот только досаждает запах газа в салоне, особенно когда давлю в пол. Приходится отворять форточки, иначе можно задохнуться не проблем. Средний расход 8-9 литров.
• Нина, Краснодарский край. Это моя любимая машина, незаменимый помощник в хозяйственных делах. Газовый 1. 6-литровый двигатель позволяет как следует сэкономить на эксплуатации шестерки. В городе машина потребляет 8-10 литров.
• Олег, Пермский край. ВАЗ-2106 – весьма неприхотливый и крепкий городской автомобиль, покупал его для работы в такси. Машина 2006 года, езжу до сих пор. Не смотря на пробег 180 тысяч км, автомобилем доволен. Он простой в обслуживании, и многие поломки вполне решаемы даже посреди дороги, главное чтобы под рукой был необходимый комплект инструментов. У меня 1.5-литровая версия с газом. В городе можно уложиться в 10 литров, на трассе получается 7-8 литров на 100 км.

Двигатель ВАЗ 2106 8 клапанный карбюраторный 1,6 л.

Описание

Модель ДВС ВАЗ 2106 мощного четырехцилиндрового двигателя, весом в 121 кг

Каждый цилиндр этого двигателя имеет объем в 1,57 лита и диаметр почти в 8 см. Она подходит для некоторых моделей авто марки ВАЗ.

ВАЗ 2106 был создан на базе вышедшего ранее ВАЗ -2103. Благодаря увеличению диаметра цилиндров мощность новой модификации двигателя была увеличена до 74-х с половиной лошадиных сил. При этом скорость вращения коленчатого вала составляет 5400 оборотов за одну минуту.

В результате вышеуказанных перемен в модели модернизированной вариации двигателя блок цилиндров модели 2106-1002011. Также в конструкции новинки применена более усовершенствованная прокладка цилиндровой головки.

Сколько цилиндров:	4
Нормальный цилиндрический литраж:	1,56
Уровень сжатия:	8,5
Мощность мотора с частотой вращения коленчатого вала 5400 об / мин ,:	54,8кВт.- (74,5 л.с.)
Цилиндрический диаметр:	79 мм.
Поршневой ход:	80 мм.
Кол-во клапанов:	8
Минимум частоты вращения коленчатого вала, об / мин:	850-900
Максимум крутящего момента при 3400 об / мин. , Н * м:	104
Последовательность функционирования цилиндров:	1-3-4-2
Октановое число бензина:	91-93
Метод получения топлива:	карбюратор
Масса:	121 кг.

Отличная специфика

Поршни заимствованы у модели 21011. Устройство поршня типа оснащена лунка данной цилиндрической формы. Его ход составляет 8 сантиметров. Когда поршень задействован в работе двигателя, разные его части прогреваются с различной интенсивностью. Поэтому форма поршня несколько не соответствует форме правильного цилиндра — это обеспечивает компенсацию деформации, которая возникает как следствие воздействия тепла. Для аналогичной цели в бобышках поршня предусмотрены терморегулирующие пластинный, выполненные из стали высокой прочности.

Для того, чтобы максимально снизить уровень нагрузки, выполнено отверстие для поршневого мальца специально с небольшим отклонением от центральной оси. Неподвижное от указанного отверстия имеется отметка «П». Она необходима для корректной сборки. По завершению данной процедуры все отметки должны «смотреть» в направлении передней части блока.

Поршневые кольца в данном двигателе имеют стандартный размер и выполнены из хромированного чугуна, что позволяет максимально увеличить срок их службы.Иногда в комплекте с двигателем ВАЗ 2106 Правила кольца, отлитые из стали.

Помимо всего вышеперечисленного в конструкции ВАЗ 2106 предусмотрен вал 2103

Радиус кривошипа данного вала на 0,7 см больше, нежели у вала коленчатого типа (модификация 2101). Также на вышеуказанную модель может быть установлен коленчатый вал. Движки, выпущенные после 1989 года в конструкции имеют карбюратор типа «Озон» (модификация 2107-1107010-20). Также в их конструкции такие дополнения как распылитель зажигания, (модификация 30.3706.01, катушка применяемая с данной модификацией — Б-117А) оснащенный регулятором для опережения зажигания (тип — вакуумный).

Для электрической энергии в конструкции моторов установлен генератор Г221. Что касается стартера, то это модель 35.3708 (его мощность составляет 1,3 кВт). В ином же рассмотренный движок идентичен ВАЗ-2103.

ВАЗ-2106 () (2106, 21061, 21062, 21063, 21064, 21065-01, 21066) — описание, характеристики, история.

Модификации

ВАЗ-21061 — с двигателем рабочим объемом 1,45л мощностью 71,5 л.с .;
ВАЗ-21063 — с двигателем объемом 1,3 л мощностью 63,5 л.с.

Двигатель.

Мод.ВАЗ-2106, бензиновый, рядный, 4-х цил., 79×80 мм, 1,57 л, степень сжатия 8,5, порядок работы 1-3-4-2, мощность 55,5 кВт (75,5 л .с.) при 5400 об / мин, крутящий момент 116 Н-м (11,8 кгс-м) при 3000 об / мин. Карбюратор 2107-1107010-20. Воздушный фильтр — со сменным фильтрующим элементом. Система охлаждения — с электровентилятором, автоматически включающимся и отключающимся.

Трансмиссия.

Сцепление — однодисковое, с диафрагменной нажимной пружиной, привод выключения — гидравлический. Коробка передач — мод.2106 или 2106-10, 4-х ступ. с синхронизаторами на передачех переднего хода. Передат. числа коробки передач мод. 2106; 1-3,24; II-1,98; III-1,29; IV-1,0; ЗХ-3,34. То же, мод. 2106-10: I-3,67; II- 2,10; III, 36; IV-1,00; ЗХ-3,53. Карданная передача — два последовательных карданных вала с промежуточной опорой. Главная — гипоидная, передача передат. число — 4.1 с коробкой передач мод.2106 или 3.9, с коробкой передач мод.2 106-10.

Колеса и шины.

Колеса — дисковые, обод 5J-13. крепление на 4 болтах. Шины 165R 13 или 175 / 70R13. Давление в шинах 165R13: передних — 1,6. задних- 1,9 кгс / см.кв.То же, в шинах 175 / 70R13: передних — 1,7, задних — 2,0 кгс / см.кв. Число колес 4 + 1.

Подвеска.

Передняя — независимая, поперечный рычаг, с цилиндрическими пружинами, амортизаторами и стабилизатором поперечной устойчивости. Задняя — зависимая, с цилиндрическими пружинами, амортизаторами, четырьмя продольными и одной поперечной штангами.

Тормоза.

Рабочая тормозная система: передние тормоза — дисковые, задние — барабанные, с автоматической регулировкой зазора. Привод — гидравлический, двухконтурный, с вакуумным усилителем и регулятором тормозных сил. Стояночный тормоз — с механическим приводом на задние тормозные механизмы. Запаской тормоз — один из контуров рабочей тормозной системы.

Рулевое управление.

Рулевой механизм — глобоидальный червяк и ролик. Передат. число — 16.4.

Электрооборудование.

Напряжение 12В, ак. батарея 6СТ-55А, генератор Г22 1 со встроенным выпрямителем, регулятор напряжения РР380, стартер 35.3708, распределитель зажигания 30.3706. катушка зажигания Б1 17 или Б1 17-А, свечи зажигания А17-Д8, А17-ДВР, FE65P или FE65PR (Югославия).

Заправочные объемы и рекомендуемые эксплуатационные материалы.

Топливный бак — 39 л, бензин АИ-93,
система охлаждения — 9,9 л, тосол А-40 или А-65,
система двигателя — 3,75 л смазки, М-6 / 12Г, при температурех от плюс 45 до минус 20 ° С.
М-5 / l0Г, при температурах от плюс 30 до минус 30 ° С,
картер рулевого механизма — 0,215 л, ТАД-17И,
картер ведущего моста — 1,3 л. ТАД-17И,
картер коробки передач — 1,35 л, ТАД-17И,
система гидропривода тормозов — 0,66 л, жидкость «Томь», «Роса»,
система гидропривода выключения сцепления — 0,2 л, жидкость «Томь», «Роса»,

амортизаторы:
передние — 2×0,12 л,
задние — 2×0,195 л,

амортизаторная жидкость МГП-10;
бачок омывателя ветрового стекла — 2,0 л, жидкость НИИСС-4 в смеси с водой.

Масса агрегатов (в кг)

Двигатель — 117,
коробка передач с картером сцепления — 26,
кузов в сборе без сидений — 275,
задний мост в сборе — 53,
колесо с шиной — 15.
радиатор — 5,7.

Двигатель ВАЗ 2106. Характеристика. Особенности двигателя ВАЗ 2106, 2103, 21011

Двигатель ВАЗ 2106-1000260. Характеристика двигателя ВАЗ 2106.

Двигатель четырехтактный, карбюраторный, рядный, с верхним расположением распределительного вала. Система охлаждения двигателя — жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Двигатель имеет комбинированную систему смазки: под давлением и разбрызгиванием.

Количество цилиндров: 4 Рабочий объем цилиндров, л: 1,57 Степень сжатия: 8,5 Номинальная мощность двигателя при частоте вращения коленчатого вала 5400 об / мин ,: 54,8кВт.- (74,5 л.с.) Диаметр цилиндра, мм: 79 Ход поршня, мм: 80 Число клапанов: 8 Минимальная частота вращения коленчатого вала, об / мин: 850-900 Максимальный крутящий момент при 3400 об / мин., Н * м: 104 Порядок работы цилиндров: 1-3-4-2 Октановое число бензина: 91-93 Система подачи топлива: карбюратор Свечи зажигания: А17ДВР, FE65CPR, А17ДВ-10 Вес, кг: 121. 0

Двигатель 2106-1000260 может правил для установки на автомобили ВАЗ 2103, 2106, 2121, 21053, 2107.

Двигатель ВАЗ 2106 является результатом доработки двигателя ВАЗ -2103 с целью увеличения мощности. Изменение мощности двигателя было достигнуто за счет рабочего размера двигателя путем увеличения диаметра цилиндра до 79мм.

Это изменение привело к появлению блока цилиндров 2106-1002011 с диаметром цилиндров 79мм. Кроме другого диаметра цилиндров, новый блок ни чем не отличается от блока 2103 (смотреть «Блок цилиндров»).

По точности изготовления каждого цилиндру, в зависимости от диаметра, присваивается определенному класс. Определены пять классов. Отличие в размерах между классами составляет 0,01 мм. Для обозначения классов применяются латинские буквы: A, B, C, D, E.На нижней плоскости блока цилиндров, рядом с каждым цилиндром, наносится обозначение его класса. Головка блока осталась от модели 21011-1005011-10. Изменение диаметра нового цилиндра потребовало применения прокладки головки блока.

На всех «классических» двигателях поршни имеют схожую конструкцию, которая им досталась от «итальянских предков». На двигателе 2106 применяются поршни от двигателя 21011 с номинальным диаметром 79мм. Поршень модели 21011 от отличается поршня 2101 наличием цилиндрической лунки на днище поршня и имеет увеличенный диаметр.В процессе работы, разные зоны поршня, нагреваются неравномерно. По этой, для компенсации тепловой деформации форма поршня отличается от формы правильного цилиндра. По этой же причине в бобышках поршня находятся стальные терморегулирующие пластины. Для снижения динамических нагрузок на поршень, отверстие для поршневого пальца выполнено со смещением вправо от центральной оси на 2мм. Логическая сборка, рядом с отверстием под поршневой палец, присутствует маркировка в виде символа «П».При сборке, все поршни ориентируют так, чтобы метки были в сторону передней части блока.

Для диаметров поршней пять классов, с отличием в размерах на 0,01 мм. Классы обозначают латинскими буквами, аналогично обозначению классов для цилиндров блока. Поршни, по отверстию под поршневой палец, делят на три категории размеров — через 0,004 мм, (обозначаются категории — «1», «2», «3»). На днище поршня осуществляется клеймление класса поршня и категории размера поршневого пальца.

Начало с 1986 г. Два ремонтных размера для поршней.

Комплект чугунных поршневых колец нормального размера имеет номер 2106-1000100-10. Особенность данного комплекта — маслосъемное кольцо выполнено хромированным (в отличие от комплекта 2101). Хромирование выполняется для увеличения ресурса работы кольца, которое потребовалось при исчезновении напряжения с повреждением двигателя.Кроме чугунных поршневых колец правил кольца, изготовленные из стали. Комплект стальных колец имеет свое обозначение — 2106-1004029.

Шатун стальной, кованый модели 2101.

На двигатель устанавливается коленчатый вал 2103. Он отличается от коленчатого вала двигателя 2101 увеличенным на 7 мм радиусом кривошипа. На коленчатом вале 2103, на щеке коренной шейки, наносится маркировка «2103». Вместо вала 2103 рекомендован к установке коленчатый вал 21213, имеющий соответствующие посадочные размеры.Коленчатый вал 21213 имеет улучшенные динамические характеристики за счет дополнительных противовесов.

С 1990 года двигатели 2106 и 2103 комплектуются карбюраторами «Озон» 2107-1107010-20 и распределителем зажигания с вакуумным регулятором опережения зажигания. Распределитель зажигания 30.3706.01 используемый совместно с катушкой зажигания Б-117А.

Для обеспечения электроэнергией на двигателе ВАЗ 2106 используемый генератор Г221 с током отдачи 42А. На двигатели устанавливаются стартер модели 35.3708, номинальной мощностью 1,3 кВт.

Остальные узлы соответствуют элементам двигателя ВАЗ-2103.

Карбюратор Ваз 2106 — Автозапчасти

Обычные объявления Найдено 34 объявления Найдено 34 объявления Хотите продавать быстрее? Узнать как

Запорожье, Хортицкий 3 янв.

Двигатель ВАЗ 2106 | Греется двигатель 2106, проблемы, масло

Характеристика двигателя ВАЗ 2106

Двигатель Ваз 1,6л.
Годы выпуска — (1976 — наше время)
Материал блока цилиндров — чугун
Система питания — карбюратор / инжектор
Тип — рядный
Количество цилиндров — 4
Клапанов на цилиндр — 2
Ход поршня — 80 мм
Диаметр — 79 мм
Степень сжатия — 8,5
Объем двигателя 2106 — 1569 см. куб.
Мощность двигателя 2106 — 75 л.с. / 5400 об.мин
Крутящий момент — 116 Нм / 3000 об.мин
Топливо — АИ92
Расход топлива — город 10. 3л. | трасса 7.4 л. | смешанн. 10л / 100 км
Расход масла — 700 гр на 1000 км
Габаритные размеры двигателя 2106 (ДхШхВ), мм — 565х541х665
Вес двигателя 2106 — 121 кг
Масло в двигатель 2106:
5W-30
5W-40
10W-40
15W-40
Сколько масла в двигателе 2106: 3,75 л.
При замене заливать около 3.5 л.

Ресурс двигателя ваз 2106:
1. По данным завода — 125 тыс.км
2. На практике — до 200 тыс.км

ТЮНИНГ
Потенциал — 200 л.с.
Без потерь ресурса — 80 л.с.

Двигатель устанавливался на:
ВАЗ 2106
ВАЗ 2121 «Нива»
ВАЗ 21074

Проблемы, неисправности и ремонт двигателя 2106

Двигатель ВАЗ 2106 1,6 л. продолжение троешного движка и в свою очередь мотора копейки. Основная отличия двигателя ВАЗ 2106 от 2103 поршнем увеличенного диаметра до 79 мм, блок двигателя 2106 остался прежним. Кстати, на нем же в левой части, левее топливного насоса находится место, где выбит номер двигателя 2106, эта информация решит ващ вопрос раз и навсегда. Существует еще двигатель 21067 инжектор, он представляет собой обычный шестерошный мотор накрытый гбц от инжекторного нива мотора 21214, собственно и все различия. Как показало время и практика, карбюраторный двигатель шестерки стабильнее инжекторного.
Сам по себе двигатель 2106 инжекторный или карбюраторный рядный 4-х цилиндровый с верхним расположением распределительного вала, грм 2106 имеет цепной привод. Мотор относится к так называемой «классической» серии с высоким блоком. Ресурс мотора, при бережной эксплуатации, своевременному обслуживанию установленных заводом 125 тыс. Руб.км и достигает 180-200 тыс. руб. км. Несмотря на это, в народе этот мотор считается менее надежным нежели движок от 2103. Чтобы движок жилок долго и счастливо, перед движением его необходимо прогреть. В зимнее время прогрев двигателя ваз 2106 длиться около 5 минут на 1500-2000 об / мин, как только начинает держать холостые обороты значит можно ехать.
Ниже представлены основные недостатки и проблемы этого движка. Начнем с масла, несвоевременная замена масла в двигателе 2106 или экономия и использование масла низкого качества, приводит к тому, что после пробега 60000 км диаметры цилиндров увеличатся на 0,15мм, забудьте о дешевых маслах.Кроме того, часто бывает, что двигатель ваз 2106 ест масло, более литра на 1000км. В этом случае замеряем компрессию, рассчитываемый из этого учета приехали клапана или кольца или что либо еще.
На двигателях 06 имеет место проблема повышенного износа распредвала, болезнь всех жигулей. Как и все предыдущие жигулевские моторы, этот двигатель ваз 2106 нуждается в регулировке клапанов, примерно раз в 7-10 тыс.км, громкий стук при работе двигателя на холостом ходу слышный с места водителя при закрытом капоте говорит именно об этом.Ваз 2106 относится и детонация, почему детонирует двигатель — низкооткановое топливо, нагар в камере сгорания и неверная установка зажигания, регулирует зажигание, льете нормальный бензин и проблема исчезает. Стучит двигатель ваз 2106 издавая металлический звук? Это поршневые пальцы или шатунные подшипники, нужно срочно ехать в сервис. Звук появляется во время прогрева мотора и похож на стук посуды из глины? Проблема в поршнях, неспеша можно доехать до сервиса.Стук в двигателе ваз 2106 раздающийся из нижней части мотора одновременно с падением давления масла говорит о проблеме с коренными подшипниками, глушим машину и едем в сервис на буксире. Если шум больше похож на скрип в двигателе ваз 2106, смотрите на успокоитель и натяжитель цепи грм, если скрежет со стуком — подшипник помпы.
Неустойчивая работа двигателя ваз 2106 обычное дело на карбюраторных машинах, чистите жиклеры карбюратора. Если глохнет двигатель ваз 2106 на холостом ходу, при этом обороты холостого хода отрегулированы нормально, регулируйте воздушную заслонку.Если глохнет на ходу, причина в системе питания или зажигания.
Едем дальше, ваш двигатель 2106 греется или кипит? Проверяем термостат (сэкономили и купили барахло?), Радиатор (забит или нет), возможно воздух в системе охлаждения, это основные моменты вызывающие перегрев. Владельцы, особенно те, кто купил машину впервые, часто кричат ​​почему троит двигатель ваз 2106? Назову основные причины клапана: неверно отрегулировали клапан, прогорел клапан, прокладка гбц вышла из строя, об этом подскажет скачущая температура охлаждающей жидкости, повышенная дымность из выхлопной системы (белый дым). Неправильно отрегулированный карбюратор, этот же карбюратор может стать причиной, по которой приводится двигатель ваз 2106, но если холостые удерживает, смотрите систему зажигания. Это маслосъемные кольца или сальники клапанов, везите машину в сервис и настраивается на капремонт.
Ок, с этим разобрались, теперь обратите внимание на подушки двигателя 2106, они могут стать причиной вибрации мотора, если подушки износились езжайте на СТО для их замены.Кроме того причиной вибрации двигателя может стать дисбаланс коленвала и карданного вала, разные поршни и другие менее распространненые причины. Все это диагностируется и устраняется в условиях сервиса.
Иногда задают интересный вопрос: что делать когда заклинил двигатель ваз 2106? Однозначного ответа здесь нет, вскрытие покажет. Везите авто в сервис, мастер на месте определит причину и будьте готовы расстаться с хорошей суммой денег.
Все вышеизложенные проблемы актуальны для всего классического семейства моторов, включая нивовские 1,7л. и 1,8л.

Тюнинг двигателя 2106 своими руками

Увеличение объема двигателя ВАЗ 2106

Всем владельцам рано или поздно 75 сил перестает хватать, автомобиль начинает казаться вялым, неедущим и встает вопрос как увеличить мощность двигателя 2106. Наиболее экономичным и простым тюнингом является расточка двигателя ваз 2106 на 3 мм под 82 мм поршень. Точить больше не получится, стенки блока становятся совсем тонкими, остается только гильзовка блока. Для получения более моментного мотора и дальнейшего наращивания объема до 1,8л.нужно увеличивать ход поршня до 84 мм. В остальной модернизации, доработка и форсирование двигателя 2106 1: 1 повторяет доработку 2103, об установке валов об этом читаем ЗДЕСЬ.

Двигатель от Приоры на ВАЗ 2106

Завалялся лишний приоромотор в гараже? Нешите отправить его на свалку, есть идея получше. Установка 16 клапанного двигателя на Ваз 2106, это один из лучших способов получить надежных 100 л.с, но в тоже время процедура довольно непростая, придется пилить болгаркой моторный щит, переваривать поддон, установить подшипник коленвала 2101 на восьмерочный, родная коробка остается, сцепление меняется на приоровское. Кроме того, доработки потребует маховик, система выпуска, охлаждения и привод акселератора. Не пугает? Материалы с поэтапным фотоотчетом широко доступны, найти труд не составит. С двигателем 2112 на Ваз 2106 ситуация аналогичная, в любом случае подобный свап лучше, чем выжимать соки со старого классического мотора. Все это реализуемо и с Нивой 1.7 и 1.8

Турбо двигатель ВАЗ 2106

Самый дорогой способ повышения мощности двигателя ваз 2106, это турбина и используется только фанатами ради веселья, развлечения и т.д. Если для вас деньги значения не имеют, читайте раздел «Турбо классика», в противном случае другие варианты переделки двигателя ваз 2106.

РЕЙТИНГ ДВИГАТЕЛЯ: 2

<< НАЗАД

цены на карбюраторы солекс для автомобилей ВАЗ

Алфавитный поиск:

Сортировка: Название, по возрастанию

Неправильный выбор карбюратора может привести к некорректной работе мотора: снижение характеристик, потере мощности, проблемы с запуском и холостым ходом, увеличение расхода топлива и вредных выхлопов и пр. Это, в первую очередь, связано с тем, что двигатель внутреннего сгорания чувствителен к составу топливной смеси и её качеству. Обеспечить оптимальное соотношение может только подходящий по параметрам под конкретный тип двигателя карбюратор.

Прежде чем купить карбюратор ВАЗ . Модификаций устройств достаточно много: мембранно-игольчатые и поплавковые, однокамерные и многокамерные (солекс), с восходящим или нисходящим потоком, сбалансированные и несбалансированные и пр., все они состоят из определенных элементов. Оптимальное соотношение может дать только подходящий по параметрам под конкретный тип двигателя карбюратор.

Если вы решили купить карбюратор ВАЗ, то выбор происходит по типу двигателя и серии автомобиля. Первая очередь, необходимо понимать, что карбюраторы, разработанные под такие типы, как 2101, 21011, 2105, абсолютно не подходят для ДВС 2103 и 2106, поскольку существуют различные конструкции и функции.

Для владельцев ВАЗ с двигателями 2101/21011 и распределителями первого выпуска подойдут карбюраторы таких модификаций, как 2105-1107010-10. При наличии в таких ДВС вакуум-корректора стоит выбирать карбюратор, маркированный как 2105-1107010-20. Обладатели ВАЗ 2103 и 2106 с одноименными типами моторов могут приобрести карбюратор 21053-1107010-20.

Для автомобилей серии ВАЗ 2107, 21043, 21053, 21074 с двигателями 2103 и 2106 стоит купить карбюратор ВАЗ модификации 2107-1107010 с микропереключателем и экономайзером, а при наличии вакуум-корректора — 2107-1107010-20.

Карбюраторы 2108-1107010, 21081-1107010, 21083-1107010 используются, соответственно, в моделях ВАЗ 2108, 2109 с двигателем 2108, в автомобилях 21081, 21091 с ДВС 21081, в машинах ВАЗ 21083, 21093, 21099 с двигателем 21083.Владельцам моделей десятой серии стоит выбирать карбюратор ВАЗ модификации 21083-1107010-31.

ВАЗ 2106 1.3, 1.5, 1.6 карбюратор реальные отзывы о расходе топлива: бензина и газа

Автор slesar На чтение 7 мин. Опубликовано 07.04.2017 Обновлено 07. 04.2017

ВАЗ-2106 — автомобиль советско-российского производства, выпускался с 1976 по 2006 год. Версия 2106 является одной из модификаций классического семейства компании «АвтоВАЗ».ВАЗ-2106 — глубоко модернизированный ВАЗ-2101. Все классическое семейство в конструктивном плане не отличается от оригинальной модели Fiat 124 1960-ых годов. «Пятерка» выпускалась только в кузове седан. Машина зарекомендовала себя простой и дешевый в обслуживании автомобиль.

ВАЗ-2106 двигатели. Официальная норма расхода топлива на 100 км.

Бензиновые: 1,3, 1,5 и 1,6 литра, мощностью до 74 л. с .; 17 сек до 100 км / час, 9,6 / 7,1 л на 100 км с 1.6-литровым мотором.

ВАЗ-2105 отзывы владельцев

С двигателем 1.3

• Максим, Санкт-Петербург. У меня шестерка 1980 года выпуска, хорошая рабочая лошадка на каждый день. Простая и неприхотливая в обслуживании, моя дорогая ласточка. Само собой, обслуживаю сам, благо у меня остался отцовский гараж с необходимыми запчастями. Машина не требует квалифицированного ремонта, достаточно взять справочник. И конечно, для этого нужны прямые руки, уж не без этого. Шестерка оснащена 1,3-литровым мотором и механикой, которая работает четко, как часы. Средний расход бензина на 100 км составляет 7-8 литров, заливаю 92-й.
• Анатолий, Николаев. Машина понравилась, на роль первого авто сгодится. У меня 1.3-литровая версия, с механической коробкой. Покупал вместе с прицепом — я большой хозяйственник. Автомобиль потребляет 8-9 л.
• Сергей, Нижегородская область. Тачка улет, меня вполне устраивает — прочная и недорогая в обслуживании, сел и поехал как говорится. Запчасти недорогие, я вожу их с собой в багажнике — обычное дело для тазовода. Расход 8 литров.
• Юрий, Днепропетровск. Автомобилем доволен, тачка на все случаи жизни.Если сильно не придираться, то это можно сказать универсальный автомобиль. По крайней мере, вместе с ВАЗ-2106 можно колесить по любому дорогам, даже по легкому бездорожью. Подвеска у шахи мягкая и энергоемкая, не боится пробоев и выбоин. Вместительный багажник и салон, понятные органы управления. Все настолько просто, что, казалось бы, тут ломаться нечему. Увы, неполадки есть, но я их спишу на 20-летний возраст. Машина потребляет 8 литров на 100 км.

С двигателем 1.5

• Александр, Липецк.ВАЗ-2106 удовлетворяет все мои потребности — и в семье, и на работе. Покупал в 2005 году, в новом состоянии. Проехал 166 тысяч км, все работает стабильно, с 1,5-литровым мотором можно уложиться в 8-9 литров.
• Ярослав, Нижний Новгород. Хорошая тачка, достойный представитель советского автопрома. Но я бы не огорчился, если бы ее сняли с конвейера еще во время СССР, и тогда бы я ее точно не купил. А так, шаха у меня чисто для дачи и различных хозяйственных нужд, там ей и место. Расход 8 л.
• Антон, Санкт-Петербург. У меня ВАЗ-2106 с 1.5-литровой установкой. Довольно мощный и динамичный автомобиль. К тому же, шестерке помогает быстро разгон не столько двигатель, сколько легкая конструкция. Я изучал модель, кузов у ​​моей шахи считай пустой, без какой-либо безопасности. Ну это так, если сильно придираться. А чисто для города ВАЗик пойдет. Машина хорошо держится в городском потоке, никогда не отстает. А если что можно навалить на светофорах. Двигатель 1.6 потребляет 8-9 литров на 100 км.
• Алексей, Красноярск. Прекрасная машина для новичка, для нетребовательных парней, и с прямыми руками. В принципе, с шестеркой может справиться любой начинающий водитель, даже не разбирающийся в устройстве авто. Покупаем руководство по эксплуатации, и вперед. У меня тачка потребляет 8 литров.
• Карина, Сочи. Шестерка мне досталась от деда, езжу спокойно и неторопливо. ВАЗ-2106 — нормальная машина, если использовать ее по городу, не ехать быстро, соблюдать ПДД и вовремя обслуживать.У меня 1.5-литровая версия, потребляет 8-9 литров.
• Давид, Архангельск. Мой ВАЗ-2106 оборудован 1.5-литровым мотором с предпусковым подогревателем. В машине тепло и уютно, это очень радует. Езжу спокойно, мне лишь бы до работы и обратно домой. Средний расход 7-9 литров.
• Дмитрий, Магнитогорск. Тачка улет, устраивает почти по всем параметрам. Во-первых, это полная приспособленность к российским дорогам и климату. Двигатель заводится с полоборота даже в мороз, к тому же похвалю энергоемкую ходовую часть и четкую работу КПП.Руль пустоват, хотя недостатки в управляемости заметны разве что на высоких скоростях. Но мне это не страшно, так как я в основном катаюсь по городу. Средний расход 9 литров на 100 км, залив 92-й бензин.

С двигателем 1.6

• Василий, Иркутск. Шаха меня порадовала, добротная и неприхотливая тачка, радует глаз меня, жену и наших детей. Хороший семейный авто. Проблем с установкой детских кресел не возникло, все норм. Средний расход 9-10 л с 1.6-литровым движком.
• Светлана, Новосибирск. Мне нравится, как ВАЗ-2106 преодолевает наши разбитые дороги, словно бульдозер. Его никакие лежачие полицейские не страшны. У меня 1.6-литровый вариант, потребляет 9 литров / 100 км.
• Андрей, Ярославль. Тачка огонь, у меня 1.6-литровая модификация. Шестерка с таким мотором — весьма динамичный транспорт, способный угнаться даже за иномарками, если конечно сильно постараться. К тому же, у автомобиля большой потенциал для тюнинга. Покупал машину в 2006 году, последний год ее конвейерной жизни.Успел называется. Все таки тачка стоит своих денег, хотя я до последнего сомневался в этом ведре с болтами. 1.6-литровый мотор с механикой потребляет 9-10 литров по городу.
• Константин, Московская область. Машина нравится, великолепный вариант для поездки по городу и на дачу. Механика и 1.6-литровый мотор работают как надо, у них оптимальная разгонная динамка. Что-то похожего нет ни в одной другой тачке за такие деньги. Шестерка быстро разгоняется и тормозит, потребляет 10 литров на сотню.
• Николай, Санкт-Петербург. Машина на все случаи жизни, оборудована 1.6-литровым бензиновым ДВС, весьма по меркам того времени. Но не совсем понятно, почему шестерку выпускали до 2006 года. И ведь ее покупали, в том числе и я. Ой как пожалел я, ой как пожалел. Поломок пруд пруди, я уже не успеваю каждый раз заезжать на СТО. Все таки правильно люди говорят, автомобильное лучше обслуживать в собственном гараже. Машина потребляет 10 литров на сотню.
• Сергей, Рязань.ВАЗ-2106 в моем владении уже пять лет, ездим с мужем с комфортом. У нас семерка с 1.6-литровым мотором, надежная и неприхотливая машина, с пробегом 125 тысяч км. Потребляет 9-10 литров на 100 км.
• Алексей, Брянск. Шестерка мне понравилась, обслуживаю сам. Это кстати мой первый авто. Взял себе в привычку, проверять машину каждое утро перед выездом. И как результат, никаких проблем в дороге. Расход 9 литров, под капотом 1.6-литровый мотор.
• Виталий, Оренбург. Прекрасный автомобиль для города, комфортный и мягкий.Если быстро ехать, появятся ощутимые крены в поворотах, но это не критично. К тому же, шестерка создана для спокойной езды. По крайней мере, я стараюсь не описывать 70-80 км / час. ВАЗ-2106 с 1,6-литровым мотором потребляет 10 литров. Есть возможность заливать 92-й бензин. Похвалю тачку за непробиваемую подвеску. Все таки, шасси у машины весьма живучее, так сказать на века. Но конструкция и надежность оставляют желать лучшего.

С ГБО (на газу)

• Андрей, Вологодская область.Машиной доволен, тачка устраивает по всем параметрам. У меня газовая версия на базе 1.6-литрового двигателя. Динамика немного пропала. Расход почти не изменился, и составляет 9-10 литров, но расходы сократились почти в два раза. Машина используется в такси.
• Дмитрий, Тверская область. Тачка стоит своих денег, у меня 1.6-литровая версия с газобаллонным оборудованием. Потребляет 11 литров, и я считаю это приемлемо для такого класса, с учетом возраста машины.
• Олег, Калининград. Мой газовый ВАЗ-2106 проехал 98 тысяч пробега. Все вроде бы устраивает, вот только досаждает запах газа в салоне, особенно когда давлю в пол. Приходится отворять форточки, иначе можно задохнуться не проблем. Средний расход 8-9 литров.
