Какая коробка подойдет на ваз 2106
Советский союз – это не просто государство, а целая эпоха, длившаяся более 70 лет. Государство стремилось стать одним из лидеров на мировой арене, поэтому крайне важно было, чтобы автомобильная промышленность была не хуже, чем в странах западного мира. Одним из ярких представителей такой гонки автопрома стал легендарный автомобиль ВАЗ 2106. Выросло несколько поколений наших граждан, которые считают шестерку лучшим отечественным автомобилем.
И это не лишено здравого смысла, ведь инженеры автозавода в Тольятти создавали простой и оттого надёжный автомобиль.
Коробка передач авто ВАЗ 2106 также отличалась высокой степенью надёжности и качества. Впрочем, без высококачественного трансмиссионного масла работа КПП была бы недолгой. КПП шестерки – это основной элемент трансмиссии, с помощью которого передается крутящий момент с силового агрегата через сцепление на привод ведущих колес, регулируя скорость их вращения.
КПП ВАЗ 2106 и их устройство
На этот автомобиль устанавливалось два вида коробок передач, одна из них – механическая 4-ступенчатая трансмиссия. Вторая – улучшенный вариант предыдущей, рассчитанная на 5 скоростей, также механического типа. При этом пятиступенчатая коробка передач из-за своей модернизации отличалась большей ценой и была более требовательна в обслуживании. Кроме того, обе эти КПП (и пятиступенчатая, и 4-ступенчатая) могут быть взаимозаменяемы.
Схема переключения передач ВАЗ 2106 показана на фото.
Устройство любой из них представляет собой простую конструкцию, состоящую из нескольких валов (первичный, вторичный, промежуточные), картера и механизма переключения передач с синхронизаторами. На первичном валу находится крепко посаженная шестерёнка, которая входит в постоянное зацепление со всеми остальными шестернями. Вал вращается за счёт двух подшипников, расположенных спереди и сзади, передний к тому же находится в гнезде коленчатого вала с торца. Задний находится внутри картера и уплотнен с помощью сальника. Наличие последнего объясняется тем, что в картере находится трансмиссионное масло.
Вторичный вал вращается за счёт трёх подшипников. Игольчатый передний подшипник жёстко посажен в гнезде первичного вала, шариковый подшипник по центру находится в посадочном гнезде картера, а задний запрессован в гнездо на задней стенке. Он также имеет сальниковый элемент, предотвращающий возможную утечку масла из картера КПП.
Вал промежуточного типа представляет собой вал с блоком шестерен, вращающийся на двух подшипниках.
Спереди установлен шариковый подшипник, а сзади цилиндрический роликового типа. На боковой части находится шестерня с обратным ходом движения. Что касается синхронизаторов, то конструктивно они одинаковы и состоят из ступицы, пружин и муфт, снабжённых блокираторами в виде колец.

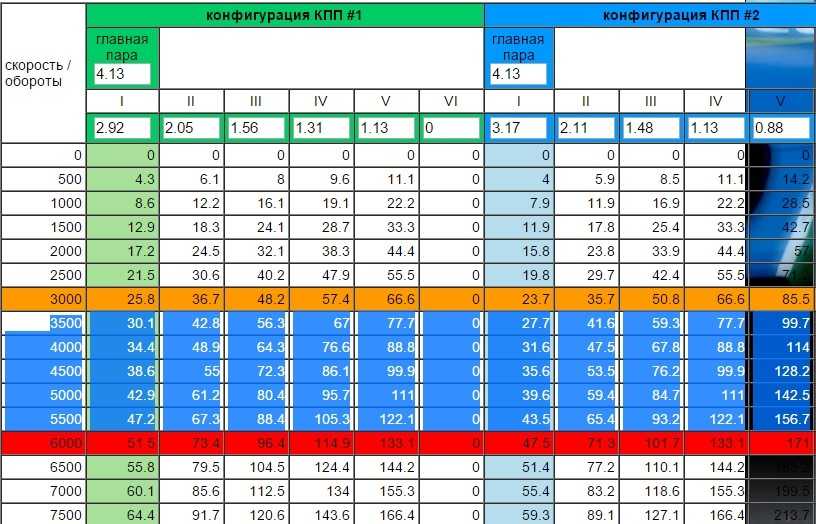

Во многом благодаря простой, надёжной и качественной КПП ВАЗ 2106 может похвастаться неплохой динамикой и скоростными характеристиками. Всё шестерни, за исключением тех, что у задней скорости, имеют косой зуб и находятся в постоянном зацеплении. Подобная конструкция при своих небольших размерах позволяет передавать на валы больший крутящий момент, тем более передаточные числа КПП ВАЗ 2106 подобраны грамотно. На задний ход устанавливаются шестерни с прямым зубом, поэтому автомобиль не может набирать высокую скорость при включенной задней скорости, так как такие шестерни не могут передать большой крутящий момент.
Устройство КПП ВАЗ 2106
Переключение скоростей происходит в результате работы муфт с синхронизаторами.
Сам рычаг переключения и весь механизм представляет собой вилки со штоками. После переключения скорость фиксируется шариками с пружинами, которые удерживают шток. Инженеры также предусмотрели защиту от возможности включения сразу двух скоростей одновременно, используя для этого специальные блокираторы или же в простонародье «сухари». Для того чтобы поменять масло, в КПП есть специальные отверстия с пробками, имеющими резьбу и резиновые уплотнители.
Имейте в виду: эксплуатационные характеристики металлических деталей подобраны, учитывая использование качественного трансмиссионного масла.
Основные неисправности на КПП ВАЗ 2106 и как их устранить
Неисправности коробки передач «шестерки» имеют не одну причину. Соответственно, и способы их устранения будут разниться.
| Причина неисправности | Способ устранения |
| Наличие шума в КПП (может пропадать если выжать педаль сцепления) | |
| Недостаток масла в картере | Проверить уровень и долить масло. Проверка на предмет утечки масла, очистка или замена сапуна. |
| Изношенные подшипники или шестерни | Замена повреждённых или изношенных элементов |
| Шумов нет, но скорости включаются с трудом | |
| Поврежден рычаг переключения, изношена сферическая шайба, винт ограничения хода рычага КПП, искривление рычага. | Замена повреждённых деталей |
| Клинит шарнир рычага | Замена изношенного элемента, смазка шарнира рекомендуемым смазочным материалом |
| Заедают сухари, грязь в гнездах штоков вилок. | Замена деталей |
| Затрудненное движение муфты на ступице | Очистка шлицов, удаление заусенцев |
| Деформации вилок | Заменить на новые |
| Не выключается сцепление | Устранить неисправности сцепления |
| Между третьей и четвертой передачей отсутствует возможность зафиксировать рычаг переключения передач на нейтральной передаче | |
| Поломка оттяжной пружины | Заменить пружину или установить на место, если она соскочила |
| Самопроизвольное отключение передач | |
| Потеря упругости фиксаторов, износ шариков или гнезд штоков | Замена деталей |
| Изношенные кольца синхронизаторов | Замена |
| Изношены зубья муфт или венца синхронизатора | Заменить повреждённые детали |
| Пружина синхронизатора вышла из строя | Установить новую пружину |
| При переключении передач слышен шум, треск или визг | |
| Неполное выключение сцепления | Устранить неисправности сцепления |
| Недостаточный уровень масла в картере | Проверка на утечку масла, долив масла, прочистка или замена сапуна |
| Изношены зубья шестерен | Заменить детали |
| Изношено кольцо синхронизатора той или иной передачи | Заменить изношенное кольцо |
| Наличие люфта валов | Подтянуть крепления подшипников, замена изношенных |
| Течь масла | |
| Изношены манжеты | Замена изношенных элементов. Прочистка или замена сапуна |
| Износ валов и забоины в местах установки манжет | Зачистка шкуркой с мелким зерном. Замена манжет. При сильном износе заменить детали. |
| Забит сапун (повышено давление масла) | Прочистка или замена сапуна |
| Слабое крепление крышки картера, изношены прокладки. | Подтяжка креплений или замена прокладок. |
| Не до конца закрученные пробки для слива или залива масла | Подтяжка пробок |
Стоит учитывать, что часть неисправностей связана с другими узлами и агрегатами автомобиля.
Как заменить КПП на ВАЗ 2106
Перед тем как приступать к демонтажу коробки передач и дальнейшему разбору, необходимо убедиться, что причина неисправности в самой КПП, а не связана с другими элементами.
Например, возможны следующие варианты.
- Масло в коробке ниже минимального уровня или вовсе отсутствует. Как правило, в такой ситуации передачи будут включаться с сильным хрустом и большим трудом.
- Ослабли крепления коробки, и она болтается. В основном ослабленная коробка заметна на ходу при езде по кочкам.
- Неисправности сцепления. Вышел из строя привод сцепления, в таком случае если выжать педаль сцепления до упора, то передачи также будут включаться с трудом и сильным хрустом.
Если же есть точная уверенность в том, что причина неисправности кроется непосредственно в коробке передач, то можно переходить к процессу ее снятия.
Демонтаж КПП
Автомобиль нужно разместить над смотровой ямой (если, конечно, нет возможности воспользоваться подъемником).
Под задние колеса обязательно надо положить противооткатные упоры, рычаг стояночного тормоза должен быть опущен вниз. Рычаг переключения передач подлежит снятию.
Снять рычаг недостаточно, так как на кулисе (основной рычаг переключения скоростей) остаётся ещё три втулки, которые нужно отвернуть.
Для этого необходимо, воспользовавшись двумя отвертками, аккуратно развести лепестки верхней втулки. После этого ее надо снять. Затем, приложив небольшие усилия, можно снять втулки А и Б с рычага.
Открутить два винта, крепящих крышку к полу и демонтировать её. Воспользовавшись отвёрткой, ослабить два винта, держащих чехол рычага ручного тормоза и снять его. Открутить винты под передними сидениями, с помощью которых закреплены коврики спереди к полу.
Отодвинуть передние сиденья до упора назад и отогнуть края ковриков.
Открутить гайки на передних сидениях, с помощью которых салазки прикреплены к кронштейнам.
Открутить четыре самореза, крепящих накладку к порогу, и снять её (накладки снимаются с обеих сторон).
Поднять коврик пола и отодвинуть максимально вперед, при этом кольцо коврика (А) должно быть продетой через кулису (Б).
Открутить винты, с помощью которых закреплена пластиковая крышка кулисы, и снять её.
Снять шланг, с помощью которого в корпус воздушного фильтра поступает теплый воздух. После отсоединения шланга подвода теплого воздуха нужно, вооружившись гаечным ключом, открутить все болты, с помощью которых крепится стартер, и отодвинуть его вперёд. Отсоединить сливную пробку картера и слить масло в любую подходящую ёмкость.
Снять выхлопную систему, начиная с выпускного коллектора. От фланца коробки передач нужно отсоединить муфту карданного вала (после снятия глушителя). Отсоединить колодку проводов (смотрите фото) от датчика включения сигнала заднего хода (находится непосредственно на КПП в правой ее части).
Подручным инструментом (плоскогубцы или же просто руками) ослабить гайку спидометра и отсоединить конец тросика от редуктора.
Демонтировать рабочий цилиндр сцепления (снимать его полностью не нужно, достаточно достать из кронштейна; шланг цилиндра снимать не обязательно). Открутить четыре болта, с помощью которых крепится крышка картера сцепления
Воспользовавшись любым подходящим деревянным бруском, необходимо подпереть кронштейн, установив брусок одной стороной на поперечину, а другой на землю.
Открутить гайки, с помощью которых поперечина крепится к кузову. Убрать брусок и свести кормовую часть коробки передач. С помощью того же бруска нужно подпереть переднюю часть двигателя, обязательно в месте, указанном на фото.
Отвернуть верхние болты, которыми картер сцепления закреплён к двигателю. Помощник должен поддерживать корму КПП, а в это время нужно отвернуть нижние болты крепления картера коробки передач к двигателю. После всех проделанных манипуляций нужно вместе с помощником вывести коробку передач назад по ходу движения до тех пор, пока первичный вал не выйдет из зацепления с маховиком двигателя.
На самом деле ничего сложного в замене данного узла нет, особых знаний и навыков не требуется.
Установка КПП
Прежде чем приступать к этому процессу, необходимо шлицы первичного вала смазать «Литолом» или другой подходящей смазкой.
Далее надо включить первую или третью передачу, после чего можно устанавливать коробку передач в обратной последовательности. При установке необходимо обратить внимание, что, когда очередь дойдет до глушителя, гайки крепления к коробке приемной трубы затягивать не стоит. Сначала лучше затянуть место соединения приемной трубы и выпускного коллектора, после чего затягивать крепление кронштейна КПП и приемной трубы выхлопной системы.
После установки КПП на ее место нужно залить новое трансмиссионное масло и в ручном режиме проверить включение передач. Любая из них должна включаться легко. Далее можно проверить работоспособность коробки на ходу, при движении автомобиля.
Монтаж и демонтаж коробки передач лучше проводить с помощником.
Во-первых, так поставить коробку удобнее и быстрее. А во-вторых, узел весит достаточно много. Один человек в условиях ограниченного пространства может попросту его уронить на себя.
Конечно, ВАЗ 2106 – далеко не современный автомобиль. А значит и технологии производства, и работы всех его узлов давно морально устарели. Единственное, что отличает их, в том числе и коробку передач, так это надёжность и относительная простота конструкции.
По сравнению с современным трансмиссиями, особенно АКПП (автомат), коробка шестерки, неважно 5- или 4-ступенчатая, выглядит примитивной. Но зато она действительно надёжная, а ремонт может осуществляться буквально «на коленке», своими руками. Собственно, за это классика от АвтоВАЗа и ценится, причем до сих пор. К тому же комплектующие стоят не так уж и дорого.
Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Рекомендуем прочитать:
2006 Lada 2106 2106 1.
6 MT5 2106 (75 Hp) specs, technical data, fuel consumption, dimensions, picture gallery More photos of Lada 2106
| Body type | Sedan |
|---|---|
| Power | 75 л.с. |
| Смещение двигателя | 1600 см3 или 1,6 л или 97,6 Cu-In |
| Цвет | Blue |
| Трансмиссионная коробка | Manual |
| 0013 | |
| Fuel Type | Gasoline |
| Drive wheel | FR or RR |
| Mileage | 48442 Miles |
| Vin | XTK21060060****74 |
| Price (out of date ) | $1315 |
Часто задаваемые вопросы | |
|---|---|
| Какой кузов, Лада 2106 Седан? | Седан, 5 мест, 4 двери |
| Какая скорость у машины Лада 2106 2106 2006? | 155 км/ч, 0-100 км/ч: 16 сек |
| Сколько мощности, 2006 Лада 2106 1. 6 МТ5 2106? | 75 лс |
| Какой объем двигателя, Лада 2106 2006 Седан 1.6 МТ5 2106 (75 лс)? | 1,6 л или 1569 см3 |
| Сколько передач, Тип коробки передач, 2006 Лада 2106 Седан 1.6 МТ5 2106 (75 лс)? | 5 МКПП |
| Какая трансмиссия, Лада 2106 Седан 2006? | Задняя |
| Как долго этот автомобиль, Лада 2106 2106 2006? | 4166 мм |
| Какой ширины автомобиль, 2006 г. Лада 2106 1.6 МТ5 2106? | 1611 мм |
| Какая полная масса, Лада 2106 2006 Седан 1.6 МТ5 2106 (75 лс)? | 1445 кг |
| Сколько места в багажнике, 2006 Лада 2106 Седан 1.6 МТ5 2106 (75 лс)? | 400 л |
Лада 2106 2106 1.6 МТ5 2106 (75 лс) 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 Specs
Общая информация | ||||
|---|---|---|---|---|
| . | 1,6 MT5 2106 | |||
| Пункт начала Год | 1990 | |||
| Конечный год.0014 | Transmission type | 5 speed Manual | ||
| Engine volume, cc | 1569 | |||
| Frame name | 2106 | |||
| 0 to 100 time | 16 | |||
| Max speed | 155 | |||
| Клиранс, мм | 170 | |||
| Страна производства | Россия | |||
| ДВЕРЫ | 4 | |||
ДОХАНИЕ, Трансмиссия и СТИНИРОВАНСКА.0075 | ||||
Engine specs | ||||
| Engine name | VAZ-2106 | |||
| Fuel | Petrol (Gasoline) | |||
| Engine type | In-line, 4-cylinder | |||
| Имеет Turbo | NO | |||
| MAX Power, HP | 75 | |||
| MAX Power RPM, RPM | 5400 | |||
| MAX Power, HP (KWT) / RPM | ||||
| MAX Power, HP (KWT) / RPM | 9008 | |||
| MAX TORUTE, N*M | 116 | |||
| MAX TOUPER RPM, RPM | 3200 | |||
| MAX TORUT | ||||
| Valves per cylinder | 2 | |||
| Compression ratio | 8.5 | |||
| Bore, mm | 79 | |||
| Stroke, mm | 80 | |||
| Engine additional info | Carburetor | |||
Fuel consumption | ||||
| City | 10.3 | |||
Transmission | ||||
| Main gear ratio | 4.11 | |||
Steering | ||||
| Power steering | no | |||
| Тип рулевого механизма | Червячный редуктор | |||
Размеры | ||||
Размеры рамы | ||||
| Внешняя длина, мм | 4166 | |||
| Внешняя ширина, мм | 1611 | |||
| Высота. | ||||
| Ряды сидений | 2 | |||
Размеры шасси | ||||
| Колесная база, мм | Колесная база, мм | 9024 24240009 Turning radius, m | 5.6 | |
| Wheel spacing front | 1365 | |||
| Wheel spacing rear | 1321 | |||
| Front overhang | 650 | |||
| Rear overhang | 1092 | |||
Масса и допустимая нагрузка | ||||
| Масса, кг | 1050 | |||
| Макс. вес | 1445 | |||
Volumes | ||||
| Fuel tank capacity, l | 39 | |||
| Trunk volume | 400 | |||
Suspension specs | ||||
Suspension specs | ||||
| Передняя подвеска | Независимая на двойных поперечных рычагах | |||
| Задняя подвеска | Зависимая, рессорная | |||
Wheel rims | ||||
| Disc | 5J x 13 | |||
Tires | ||||
| Front wheels | 175/70 R13 | |||
| Rear wheels | 175/70 R13 | |||
Тормоза | ||||
| Передний тормоз | Диски | |||
| Задний тормоз | Барабанные тормоза | |||
FUNHERE | ||||
FARLE | ||||
| 6. 0237 | ||||
| Halogen headlights | yes | |||
Interior | ||||
Steering wheel and center panel | ||||
