Не включается вентилятор охлаждения ваз 2107 инжектор: почему не срабатывает, как сделать принудительное включение, инструкции с фото и видео

Не работает датчик включения вентилятора ВАЗ 2107, диагностика, схема включения и замена

Система охлаждения устроена таким образом, чтобы вентилятор запускался только после нагревания двигателя до установленной температуры. Неработающий датчик включения вентилятора может привести к серьёзным проблемам с двигателем.

Не путайте этот датчик с датчиком температуры охлаждающей жидкости (ДТОЖ) который показывает температуру двигателя на панели приборов и устанавливается справой стороны двигателя.

Вовремя заметить его поломку можно только пожалуй только летом, да и то в городе или при медленной езде так как встречного потока воздуха вполне достаточно для нормальной работы системы охлаждения. Вентилятор системы охлаждения, на автомобилях ВАЗ 2107, запускается с характерным шумом, поэтому момент его запуска хорошо слышен.

Где располагается и температура включения

Расположен датчик включения вентилятора у инжекторных моделей, на выходном алюминиевом патрубке головки блока цилиндров (артикул — 23. 3828, применяется в ВАЗ-2107i-2112, 21213, 2123, ALFA ROMEO, DAEWOO, FIAT, LANCIA, OPEL), на карбюраторных моделях (ТМ 108-02 92/87 С) он установлен на радиаторе охлаждения двигателя.

Для  «классики» температура срабатывания вентилятора равна 92 градусам и отключения — 87 С⁰, поэтому установка подходящего по размерам, но с другим номером не рекомендуется.

На карбюраторных моделях датчик расположен на радиаторе

Проверка электровентилятора и его цепей

Для того чтобы проверить работу вентилятора и цепей питания на инжекторной «семерке» нужно отключить разъем с датчика, ЭБУ даст команду на включение вентилятора. Если этого не произошло, то нужно проверять не сам датчик, а исправность предохранителя F7, электродвигателя, реле вентилятора и цепей питания. Ниже приведена схема включения вентилятора охлаждения ВАЗ 2107 инжектор.

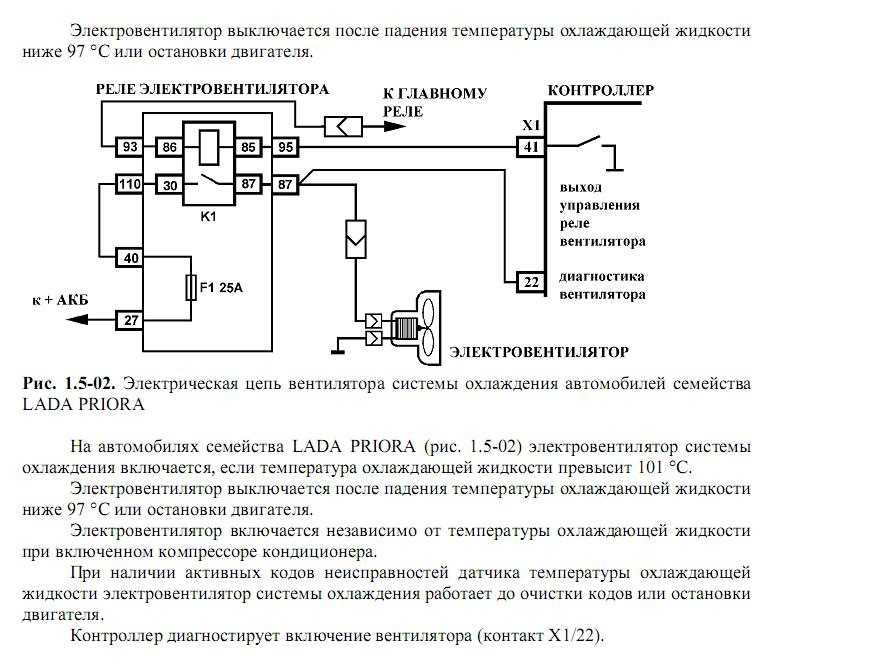

Схема включения вентилятора охлаждения ВАЗ 2107 (инжектор)

Принцип действия такого устройства отличается от ТМ 108 и основан на изменении сопротивления.

Датчик нагреваясь уменьшает сопротивление, ЭБУ контролирует это изменение и при достижении заданного параметра (около 195 Ом) включает реле вентилятора.

На карбюраторной модели  все сделано несколько проще, если предохранитель и реле исправны, то для того, чтобы электродвигатель заработал, достаточно снять фишки с датчика и замкнуть их между собой.

Принцип работы датчика включения вентилятора устанавливаемого на радиаторе такой, в холодном состоянии биметаллическая пластина размыкает контакты, а при достижении температуры в 92 градуса (в идеале) замыкает и реле срабатывает. На практике достаточно часто можно купить датчики с некоторым разбросом значений. Проверить новый можно нагревая в воде, контролируя температуру и включение.

Диагностика

Проверить датчик включения вентилятора можно замером сопротивления при различных температурных условиях. Для этого используют тестер (мультиметр) в режиме омметра и измеряется сопротивление запчасти. Оно должно снижаться пропорционально нагреву ОЖ, как уже было сказано, чем выше нагрев, тем ниже сопротивление.

Проверку сопротивлений можно проводить не снимая его с машины, для этого достаточно снять фишку и проводить измерения на контактах детали и прогревать двигатель контролируя его нагрев по прибору на панели. Таблицу с ориентировочными значениями зависимости сопротивления от температуры смотрите ниже.

Перед установкой нового контролера, можно проверить изменение сопротивления в емкости с нагретой водой.

Проверить электродвигатель можно подав напряжение от аккумулятора, голубой провод — «+», голубой с черным или просто черный это «-«.

Случается, что запуск вентилятора происходит при нестандартно больших температурных значениях, это говорит о его неисправности.

Если при проверке выясняется, что электродвигатель, предохранитель, датчик все исправно, в этом случае нужно проверить исправность реле. Бывает что просто выгорают контакты. На фото ниже

Реле вентилятора на ВАЗ 2107 инжектор находится на дополнительном блоке под «бардачком» (см. фото) оно крайнее слева номер 23-3787.

Реле вентилятора ваз 2107 (инжектор)

Если Вам нечем заменить данное реле, то можно починить его. Контакт крепиться на пластине и чтобы восстановить его работоспособность достаточно поджать контакт. Для этого:

1. разбираем реле;
2. отгибаем верхний упор пластины;

3. приподнимаем пластину с контактом для удобного доступа;
4. поджимаем контакт;

5. собираем обратно.

Следует заметить, что со временем поломка повторяется, проверено.

Замена датчика

Замена датчика на инжекторной модели проще чем на карбюраторной, так как нет необходимости сливать охлаждающую жидкость. Достаточно подложить какую-нибудь тряпку для впитывания вылившейся ОЖ. Ключом на 19 откручивается деталь, вынимается и быстро устанавливается новая. При установке рационально заранее нанести на резьбу герметик.

Для проведения процедуры замены на карбюраторной машине, необходимо сперва слить тосол (антифриз) и только потом ключом на 30 открутить датчик, и установить новый.

При покупке датчиков и контролеров температуры старайтесь выбирать фирменные детали.

Вентилятор обдува радиатора на ВАЗ 2107

В конструкции автомобиля ВАЗ 2107 предусмотрена система охлаждения, в основе которой имеется такой немаловажный элемент, как вентилятор. Главное назначение вентилятора радиатора ВАЗ 2107 в том, чтобы обеспечивать охлаждение радиатора с ОЖ за счет обдува. Рассматриваемый элемент выполняет важную роль, от которой зависит эффективность работы двигателя автомобиля. При неисправности устройства эксплуатация автомобиля не может продолжаться, так как итог такой поломки — это перегрев и заклинивание мотора.

Содержание

• 1 Механическое принудительное охлаждение радиатора
  • 1. 1 Электрический вентилятор охлаждения радиатора
  • 1.2 Проверка электровентилятора и его цепей

Владельцы некоторых первых семерок знают, как устроена механическая система работы вентилятора охлаждения. Крыльчатка устройства приводится в движение за счет вращающегося ротора коленвала. Соединяются элементы при помощи ременной передачи, а работа вентилятора охлаждения радиатора начинается сразу после запуска мотора.

Такой способ работы вентилятора называется механическим, и главное его достоинство заключается в надежности. При запуске мотора крыльчатка устройства начинается вращаться, обеспечивая тем самым обдув радиатора. Такая система простая, и поэтому практически не нуждается в ремонте. Главный недостаток такого механизма в том, что частота вращения крыльчатки напрямую зависит от оборотов двигателя. На холостом ходу крыльчатка вращается с меньшей скоростью, чем при движении на большой скорости.

Если в летнюю пору при запуске ВАЗ 2107 с таким мотором вращение вентилятора не влияет отрицательно на прогрев мотора, то зимой наоборот.

При запуске мотора в зимнюю пору требуется быстро прогреть мотор, а постоянное вращение вентилятора усложняет эту задачу, даже несмотря на систему охлаждения, состоящую из двух кругов циркуляции жидкости — малого и большого.

Недостаток в виде продолжительного прогрева мотора устраняется путем применения термостата, который контролирует циркуляцию охлаждающей жидкости по большому и малому кругу. При достижении рабочей температуры, когда двигатель прогревается, термостат открывает клапан, и жидкость циркулирует по большому кругу, то есть через радиатор охлаждения.

В зимний период, когда автомобиль движется на большой скорости, вентилятор слишком быстро охлаждает жидкость, поэтому можно заметить, что на таких семерках часто стрелка указателя температуры не достигает рабочего значения. Именно поэтому многие автовладельцы размещают на радиаторной решетке картонки или материи, препятствующие поступлению холодного воздуха.

Электрический вентилятор охлаждения радиатора

В конструкции авто ВАЗ 2107  более современных карбюраторных и инжекторных версий, устанавливаются крыльчатка со встроенным электромоторам, к которой вместе ременной передачи подведены провода.

Электродвигатель вентилятора для охлаждения радиатора включается за счет срабатывания датчика, который измеряет температуру ОЖ. Как только температура в системе достигает соответствующей отметки (свыше 90 градусов), в датчике замыкается контакт, и поэтому включается вентилятор.

Такую систему нельзя назвать надежной, однако с точки зрения эффективности — она опережает механическую систему. Надежной такую систему назвать нельзя, так как при эксплуатации может выйти из строя электродвигатель, датчик, повредиться проводка или перегореть предохранитель. В плане эффективности такая система лидирует, так как вентилятор включается в работу исключительно при достижении температуры ОЖ в системе свыше соответствующего значения.

В таком случае вентилятор не работает впустую, как это присуще для “механических” семерок.

Проверка электровентилятора и его цепей

Если на авто ВАЗ 2107 инжекторного или карбюраторного типа не работает вентилятор охлаждения, значит необходимо начинать поиск неисправности с самого датчика. Датчик включения двигателя вентилятора проверить очень легко. Для этого необходимо отсоединить от него клеммные колодки (их две) и замкнуть их друг с другом(при включенном зажигании). Если после замыкания контакта сработает устройство охлаждения, то неисправность именно в самом датчике. Если же крыльчатка не будет вращаться после этой процедуры, значит, проблему нужно искать в другом.

Схема подключения вентилятора охлаждения проста, и с поиском неисправности не возникает никаких проблем. После датчика нужно проверить предохранитель. Этот предохранитель F7, который отвечает за защиту цепи от короткого замыкания и повышения тока. Ниже изображена схема, при помощи которой не составит большого труда разобраться с принципом работы вентилятора охлаждения.

В редких случаях из строя выходит электромагнитное реле, которое в цепь включается для того, чтобы снизить ток, поступающий на датчик. Если при включении зажигания вентилятор постоянно крутит лопасти, то это говорит о том, что в замене нуждается датчик. Это значит, что в датчике заклинили контакты, и теперь он постоянно работает. Однако такая ситуация лучше, чем когда датчик вышел из строя и при этом не включается при достижении ОЖ температуры, выше рабочей.

Если поломка датчика включения вентилятора радиатора возникла в пути, то решить такую проблему можно путем отсоединения клеммных колодок от устройства,и замыкания их между собой, в результате чего крыльчатка будет вращаться постоянно.

Чтобы разобраться, почему на ВАЗ 2107 не включается вентилятор, необходимо вникнуть в устройство датчика. Датчик представляет собой основание, внутри которого расположен терморезистор. Как только температура достигает определенного значения (при повышении температуры возрастает сопротивление, и при достижении величины 195 Ом, происходит срабатывание), в терморезисторе замыкаются контакты, в результате чего ток подается через датчик, и идет на двигатель устройства, и он начинает работать. Замыкаются контакты датчика при достижении температуры 92 градуса, а разъединяются при снижении до 87 градусов.

В настоящее время датчики которые продаются на рынке, зачастую имеют погрешность температуры включения и выключения.

Выявить неисправность датчика можно мультиметром. Однако если предварительные испытания показали, что устройство неисправно, то его следует заменить, так как он не подлежит ремонту. Убедиться в исправности нового контроллера, который был приобретен, можно путем опускания его в горячую воду. К выводным контактам при этом нужно подсоединить щупы, а тестер установить в режим прозвонки. При исправном устройстве, тестер будет издавать соответствующий звуковой сигнал.

Если на семерке не работает вентилятор охлаждения радиатора, то эксплуатировать автомобиль нельзя, пока поломка не будет устранена.

Если не устранить такую поломку, то последствия могут повлечь за собой перегрев двигателя автомобиля и последующий его ремонт.

Поделиться с друзьями:

Датчик температуры охлаждающей жидкости как проверить на ВАЗ и иномарках?

В любом автомобиле одну из главных ролей играет система охлаждения. Как проверить датчик температуры охлаждающей жидкости, должен знать каждый автолюбитель. На всех инжекторных и карбюраторных машинах установлены датчики температуры, но они имеют несколько иную функцию.

Например, на карбюраторных двигателях датчик температуры позволяет только вывести информацию о текущем значении параметра на приборную панель. А вот в инжекторных системах один датчик позволяет не только показывать текущую температуру системы на панели приборов, но и посылает сигнал на ЭБУ, включающем вентилятор охлаждения.

Для чего нужен датчик?

Этот прибор нужен для того, чтобы показывать температуру в системе охлаждения. Как было сказано выше, с помощью этого датчика ЭБУ включает вентилятор охлаждения, установленный на радиаторе.

Кроме того, анализируя данные, поступающие от устройства, микроконтроллерная система позволяет корректировать частоту вращения коленчатого вала на ХХ (холостой ход) во время прогрева.

Изменяется соотношение воздуха и бензина в топливной смеси, корректируется угол зажигания. В конструкции датчиков температуры, которые используются на автомобилях, используются свойства полупроводников. Такие материалы имеют различное сопротивление электрическому току при изменении температуры окружающей среды.

А вот датчики, устанавливаемые на карбюраторные двигатели и имеющие в своем составе вентилятор охлаждения, выполнены из биметаллических пластин. Они просто деформируются при достижении определенной температуры и переключают силовые контакты.

Принцип работы устройства

Вы должны знать, как работает устройство, прежде чем проверять датчик температуры охлаждающей жидкости. ДЭТЖ ВАЗ-2110 устанавливается непосредственно в корпус термостата. Он имеет два вывода, один из которых подключен к корпусу и замкнут на массу, а второй идет к блоку управления микроконтроллера.

С микроконтроллера поступает на ДКЭ напряжение 5 В. Оно поступает далее на рабочий элемент посредством пружины из токопроводящего материала. Термистор имеет отрицательный температурный коэффициент, поэтому при повышении температуры в системе охлаждения его сопротивление уменьшается.

По разности напряжений электронного блока рассчитывается температура. При выходе из строя устройства его необходимо проверить, а в случае поломки заменить новым. Ремонтировать или пытаться восстановить устройство смысла нет, стоимость его не очень велика.

Симптомы поломки

Но прежде чем проверить датчик температуры охлаждающей жидкости ВАЗ-2109, необходимо обратить внимание на симптомы, которые могут возникнуть при поломке этого прибора:

1. На приборной панели появляется сообщение об ошибке.
2. Трудно запустить двигатель на холодную.
3. При перегреве двигателя вентилятор охлаждения не включается.
4. Увеличение расхода бензина.
5. При работе двигателя на холостом ходу поддерживаются высокие обороты.

Вентилятор в системе охлаждения может не работать также из-за поломки в системе питания. Часто выходят из строя реле, провода и электродвигатель. Поэтому нужно убедиться в исправности вентилятора, для этого заменить электромагнитное реле и подключить двигатель напрямую.

Основные неисправности датчика

Необходимо знать, как проверить датчик температуры охлаждающей жидкости в «Пассате Б3», имея под рукой минимальный набор инструментов. Вам нужен только мультиметр. Среди основных отказов датчиков можно выделить следующие:

1. Нарушена калибровка термистора, из-за этого сопротивление элемента не соответствует значениям температуры, которые установлены для датчика.
2. Положительная клемма прибора замыкается на массу.
3. Нарушена целостность элемента.
4. Нет электрического контакта в разъеме, обрыв проводки.

Причины поломок

При нарушении калибровки датчик начинает показывать «погоду». В результате ЭБУ использует неверную информацию, неправильно корректирует зажигание и впрыск топлива. В результате холодный двигатель довольно сложно заводится, увеличивается расход бензина, самопроизвольно включается вентилятор охлаждения.

Если в датчике происходит короткое замыкание, то неисправностью обычно становится разрушение или деформация корпуса. Такую поломку определяет электронный блок управления, он выдает сигнал об ошибке на приборную панель. Герметичность корпуса датчика теряется и при механических повреждениях, тем более в результате длительной эксплуатации, особенно при проточной воде в системе охлаждения.

В случае отсутствия контакта микроконтроллер переводит двигатель в аварийный режим. В то же время вентилятор охлаждения работает постоянно, чтобы предотвратить перегрев двигателя. Если восстановить контакт в жгуте проводов удастся без проблем, то в первых трех случаях поможет только замена датчика.

Где находится «ДЭТЖ»?

Перед проверкой датчика температуры охлаждающей жидкости ВАЗ-21099 необходимо найти его на двигателе. На отечественных машинах с передним приводом это устройство находится на корпусе термостата. В карбюраторных автомобилях датчик температуры установлен в блоке двигателя, также со стороны термостата, под распределителем зажигания.

В других автомобилях это устройство может располагаться как на выходных патрубках возле головки блока, так и на термостате. На некоторых автомобилях используется два датчика, один из которых необходим для функционирования указателя температуры, расположенного на приборной панели. А второй датчик посылает сигнал на ЭБУ микроконтроллера.

Как снять и проверить датчик?

Перед проверкой датчика температуры охлаждающей жидкости на ВАЗ-2107 необходимо демонтировать устройство. Для этого нужно:

1. От минусовой клеммы отсоединить провод.
2. Затем отсоедините штекер от корпуса датчика с проводами.
3. Отвинтите прибор с помощью накидного ключа или карабинного ключа.

На время ремонта отверстие желательно закрыть чистой тряпкой. Проверка выглядит следующим образом:

1. В электрочайник налить холодную воду.
2. Для проверки градуировки необходимо использовать электрический термометр (чем точнее, тем лучше).
3. Мультиметр подключается к контактам датчика, обязательно соблюдение полярности. Переведите тестер в режим омметра.

Далее необходимо нагреть воду и сверить с данными, приведенными в таблице.

9000

9000

0115

Температура воды, ºС	Resistance of the sensor, Ohm
-20	28680
0	9420
20	3520
40	1459
60	667
80	332	332	332	332	332	332	332
100	177

Установка нового прибора.

Но если разница значительна, необходимо установить новый датчик. А купить можно в любом автомагазине, стоимость этих устройств относительно невелика. Установка производится в порядке, обратном разборке.

Не использовать при установке датчика ленты ФСМ или силиконовые герметики. Достаточно установить новую медную шайбу, которая обеспечит должный уровень герметичности в системе. Если использовать герметики, то они могут попасть внутрь системы и каналы забьются. Очистить систему от засора такого типа будет сложно, возможно, придется даже полностью разбирать двигатель по частям, чтобы избавиться от них.

Сервисные решения: сценарий «CKP»

Автор: Владимир Постоловский, Перевод Олле Гладсо, инструктора Технического и муниципального колледжа Риверленда Альберта Ли, Миннесота

Сигнал положения или скорости вращения датчика положения коленчатого вала ( CKP) содержит много информации о двигателе. Когда двигатель работает, цилиндры двигателя нажимают на шейку коленчатого вала.

Вот почему коленчатый вал кратковременно ускоряется после верхней мертвой точки (ВМТ) в такте расширения (или сгорания). Если бы топливо не воспламенялось в цилиндре, ускорения не было бы.

Вместо этого коленчатый вал замедлится. Таким образом, вклад мощности от каждого цилиндра можно определить, наблюдая за ускорением и замедлением коленчатого вала.

Даже если блок управления двигателем постоянно регулирует скорость оборотов двигателя на холостом ходу, чтобы поддерживать скорость в заданном диапазоне, разгон и торможение от цилиндров двигателя присутствуют.

Сигнал датчика положения коленчатого вала вместе с сигналом зажигания от цилиндра ГРМ (обычно цилиндр №1) содержит информацию о значительном количестве параметров двигателя.

Анализ этих сигналов позволяет:

• оценить статическую и динамическую компрессию для каждого цилиндра;

• выявить неисправности в системе зажигания;

• оценить состояние форсунок;

• получить информацию об угле опережения зажигания;

• определение характеристик вращения маховика; и

• выявить отсутствующие и погнутые зубья маховика.

Сигнал датчика CKP вместе с сигналом опережения зажигания можно записать с помощью USB-автоскопа (или осциллографа) и проанализировать с помощью скрипта «CKP».

Скрипт CKP способен анализировать сигнал датчика скорости/положения коленчатого вала двигателя, работающего в паре с маховиками с любым количеством зубьев и с зазорами или без них типа 60-2, 36-1, 60-2- 2, 36-2-2-2 и так далее.

Основным требованием является жесткое крепление маховика или гибкой пластины к коленчатому валу. Цепные или ременные крепления маховика дадут плохой результат, так как в этом случае происходит значительное сглаживание сигнала от коленчатого вала.

Скрипту CKP требуется минимум информации для анализа — сигнал датчика коленвала, сигнал зажигания от цилиндра ГРМ, количество цилиндров в двигателе, порядок включения и начальный угол опережения зажигания. Подробное описание результатов анализа, отображаемых во вкладках скрипта отчета «CSS», приведено ниже.

Вкладка «Отчет» (Кадр 1)
В первой строке данной вкладки указано название и версия скриптового анализатора. Это помогает убедиться, что используется последняя версия программного обеспечения.

Затем отображаются результаты анализа, выполненного этим скриптом:
• Количество зубьев на один оборот коленчатого вала:

• Формула привода маховика, который работает вместе с датчиком частоты вращения/CKP.

Например, «60-2» означает, что у диска 60 зубьев, два из которых отсутствуют.

Примечание: Ford часто использует маховики с формулой 36-1; новый дизель Volkswagen – 60-2-2, Subaru – 36-2-2-2.
Если сигнал с ДКП записывается с помощью зубчатого венца маховика, то зазоров не будет и зубьев обычно будет 136.

• Отклонение при определении числа зубьев:
Значение отклонения формулы расчета маховика.

• ВМТ первого цилиндра совпадает с номером зуба: это количество зубьев от маркерного зуба. Этот зуб может располагаться прямо напротив датчика скорости/CKP, когда поршень синхронизирующего цилиндра находится в ВМТ.

ВМТ также может указываться как количество зубов, удаленных от отсутствующего зуба (сигнал).

Если на тормозном колесе коленчатого вала обнаружен отсутствующий зуб, то приложение рассчитывает количество зубьев от отсутствующего зуба до ВМТ 0° цилиндра ГРМ.

Если нет отсутствующих зубьев, то первым зубом будет зуб, расположенный под углом 180° к датчику положения коленчатого вала, когда поршень первого цилиндра находится в ВМТ.

Следует отметить, что точность количества зубьев по прохождению зубьев до ВМТ зависит от точности заданного пользователем начального угла опережения зажигания. Также на этой вкладке находятся советы для диагноста, а также сообщения об ошибках, которые могут отображаться.

Вкладка «Эффективность (ускорение)»
(кадры 2-6)
В нашем первом наборе кадров (2-6) мы видим, как серая кривая показывает мгновенную частоту вращения коленчатого вала.

Цветные кривые показывают эффективность каждого цилиндра двигателя. Чем выше кривая ускорения, тем мощнее цилиндр. Цилиндр, который вообще не работает, создает замедление коленчатого вала, в результате чего форма волны находится ниже черной горизонтальной оси.

Тестовый автомобиль: Audi A6 1995 V6 2.6L :

Симптом: Попеременное отсоединение форсунки цилиндра №4 и цилиндра №5.

Во время записи двигатель изначально работал на холостом ходу. Электрический разъем форсунки четвертого цилиндра был отсоединен, а затем снова подсоединен. Затем такая же процедура применялась для цилиндра № 5.

Заметили интересную особенность в алгоритме работы блока управления двигателем. После отключения форсунки двигатель начал трясти.

В результате ЭБУ моментально реагировал на уменьшение мгновенной частоты вращения коленчатого вала, и для сохранения заданных оборотов двигателя на холостом ходу повышал КПД следующего по порядку зажигания цилиндра за счет опережения опережения зажигания. Во время записи дроссельная заслонка плавно открывалась.

Эти графики показывают, что вклад мощности от каждого цилиндра увеличивается при открытии дроссельной заслонки. Затем дроссельная заслонка была резко закрыта.

Вклад мощности от каждого цилиндра упал ниже нулевой линии. После этого двигатель продолжал работать на холостых оборотах.

Затем резко открылась дроссельная заслонка. Графики также показывают значительное увеличение вклада мощности от каждого цилиндра. Как только обороты двигателя достигли 3000 об/мин, зажигание выключили, но дроссельную заслонку удерживают в полностью открытом положении до полной остановки двигателя.

Как только зажигание выключается, начинает снижаться частота вращения коленчатого вала.

В этот момент двигатель работает как воздушный насос. Двигатель всасывает воздух, сжимает его, а затем выбрасывает. (Зажигание отсутствует и обычно нет топлива, так как зажигание выключено.)

В результате сжатый воздух в цилиндре (после прохождения поршнем ВМТ на такте сжатия) действует как пружина и давит на шейку коленчатого вала.

Чем больше воздуха было сжато в цилиндре, тем мощнее «толчок». Расчетное ускорение коленчатого вала на этом этапе зависит только от механической работы двигателя и не зависит от состояния системы зажигания или состояния системы подачи топлива.

Другой пример был записан на карбюраторном двигателе — ВАЗ 2109 1.5L .

Эффективность цилиндра №3 снизилась из-за утечки. Кривая ускорения третьего цилиндра на холостом ходу расположена ниже черной нулевой линии ( кадр 5 ).

Это свидетельствует о значительном снижении КПД данного цилиндра. Двигатель имеет пропуски зажигания. Другими словами, двигатель трясется.

Интересно, что при открытии дроссельной заслонки КПД этого цилиндра увеличивается. Однако по сравнению с другими цилиндрами он имеет более низкий КПД.

По этому графику фазы разгона (по мере замедления оборотов двигателя при полностью открытой дроссельной заслонке и при выключенном зажигании) видно, что по мере снижения оборотов двигателя форма ускорения третьего цилиндра отклоняется больше и более вниз от кривой ускорения всех других цилиндров.

Этот символ диаграммы отклонения указывает на пониженную рабочую компрессию в данном цилиндре.

Измерение компрессии с помощью манометра обычным способом с использованием пускового устройства дало следующие результаты: цилиндр 1 = 12 бар, цилиндр 2 = 14 бар, цилиндр 3 = 7 бар и цилиндр 4 = 12 бар (174, 203, 102, 174 psi соответственно).

Примечание: Двигатель в этом примере не оснащен датчиком положения коленчатого вала. В данном случае сигнал регистрировался с помощью индуктивного датчика (датчика Lx), установленного вблизи зубьев маховика, который входит в зацепление с шестерней стартера при пуске двигателя. Датчики индуктивного типа (часто называемые переменным магнитным сопротивлением или VRS) часто используются в качестве датчиков коленчатого вала, распределительного вала и скорости вращения колеса.

(Можно также использовать датчик оптического типа.) Ранее мы заявляли, что скрипт «CKP» способен записывать и анализировать сигнал практически любого датчика вращения, а также определять любую скорость любого маховика, пока на нем жестко закреплен на коленчатом валу диагностируемого двигателя.

На последней фазе графиков разгона ( Кадр 6 ) учитывается падение оборотов двигателя при полностью открытой дроссельной заслонке, при выключенном зажигании. Вклад одних цилиндров меньше, чем других во всем диапазоне оборотов двигателя. Это свидетельствует либо о недостаточном наполнении цилиндра воздухом, либо о том, что степень сжатия в цилиндре снижена (возможно, из-за погнутого штока).

Таким образом, скрипт «CKP» может точно определить неисправности в механической части двигателя. Поскольку топливо и/или искра исключены из уравнения, изменения момента зажигания и подачи топлива не влияют на измерение.

Аналогично, сценарий «CKP» может идентифицировать периодические и трудно диагностируемые механические проблемы, такие как клапаны, которые периодически заедают в открытом или закрытом положении. Вклад цилиндра в мощность зависит от качества и количества воздушно-топливной смеси, качества искры зажигания, точности опережения зажигания, а также механических условий, влияющих на компрессию двигателя (клапаны, погнутые штоки).

Неисправности системы зажигания могут быть эффективно диагностированы, потому что этот тип неисправности будет влиять на работу цилиндра при определенных условиях и никак не влияет на другие условия.

Неисправная катушка зажигания
Кривая ускорения, относящаяся к неисправной катушке зажигания, выделит затронутые цилиндры.
Отказ системы зажигания, как правило, приводит к тому, что затронутые цилиндры вообще не вносят вклад в мощность. Частичное снижение вклада мощности обычно не наблюдается при отказах системы зажигания.

Возможны некоторые исключения из этого правила (например, слабая искра или искра в неподходящее время). Неисправность системы зажигания может привести к снижению компрессии, если ее не остановить в течение определенного периода времени. (На кольцевое уплотнение может повлиять снижение давления в цилиндре, вызванное недостаточным сгоранием.)

Диагностика загрязненных форсунок
На холостом ходу этот двигатель имеет явные пропуски зажигания. Последняя фаза графиков разгона (во время торможения двигателя из-за выключения зажигания) указывает на то, что двигатель механически исправен. Наполнение цилиндра и компрессия нормальные и одинаковые для всех цилиндров.

КПД цилиндров при торможении неодинаков, но ни один цилиндр не дает пропусков зажигания полностью. Наиболее вероятной причиной этого типа проблем без каких-либо явных механических проблем является подача топлива. Измерение расхода форсунок на испытательном стенде дало следующие результаты: 64 мл, 80 мл, 40 мл, 60 мл.

В заключение, если последняя фаза графика (при выключенном зажигании) не указывает на проблему, а график при зажигании указывает на частичную потерю вклада цилиндра (но не полностью), наиболее вероятной причиной является проблема с подачей топлива, например неисправная или забитая форсунка. Этот метод может обнаружить частично забитую форсунку до того, как это окажет существенное влияние на эффективность двигателя. Это избавляет техника от необходимости демонтировать форсунки для проверки их расхода без уважительной причины.

Следует отметить, что если двигатель оснащен двумя свечами зажигания на цилиндр и искра есть только на одной из свечей зажигания, вклад мощности от этого цилиндра может быть уменьшен на 10-20%.

Сценарий «CKP» может служить хорошим инструментом для диагностики периодических пропусков зажигания и/или неравномерной работы двигателя. Сценарий сам по себе не может определить, является ли причиной проблема с зажиганием или подачей топлива, если цилиндр вообще не вносит вклад в мощность.

Однако, если мы подливаем топливо в двигатель во время его работы и на неисправном цилиндре увеличивается вклад цилиндра, причиной пропусков зажигания является нехватка топлива, например, из-за забитой форсунки.

Вкладка «Момент зажигания до ВМТ1 (Относительный угол опережения зажигания)» (Кадры 7 и 8)
Скрипт может рассчитать угол опережения зажигания и отобразить результат в графическом виде. Кадры 7 и 8 относятся к результату анализа сценария опережения зажигания. Результат показывает изменения синхронизации, вызванные оборотами двигателя и нагрузкой.

Тестовый автомобиль: Renault Laguna:
Графики показывают, что момент зажигания больше опережает при средней нагрузке на двигатель по мере увеличения оборотов (зеленая кривая), чем при большой нагрузке.

Следующий пример записан с бензиновым двигателем ВАЗ 2108.

В этом двигателе используется карбюратор и распределитель с механическим вакуумом и центробежным опережением.

График показывает отсутствие коррекции угла опережения зажигания при увеличении оборотов двигателя.

Центробежный механизм опережения зажигания не работает. Однако изменение синхронизации при манипулировании дроссельной заслонкой показывает, что опережение вакуума работает так, как предполагалось. Этот скрипт в чем-то похож на скрипт «Px». Сценарий «Px» вычисляет абсолютное значение момента зажигания, тогда как сценарий «CKP»
вычисляет относительное значение. Это означает, что когда сценарий «Px» вычисляет угол опережения зажигания как 10°, тогда угол опережения зажигания составляет это число градусов от ВМТ. Если сценарий «CKP» отображает 10°, то угол опережения зажигания отклоняется на это число градусов от начального момента, который был установлен.

По этой причине сценарий «CKP» не может использоваться для установки начального угла опережения зажигания. На графике область нуля градусов выделена серым цветом, чтобы показать, что это не абсолютное измерение.

Даже если график или диаграмма дает только относительные значения, можно легко увидеть проблемы опережения синхронизации, вызванные неисправными механизмами управления синхронизацией (электронными или механическими).

Вкладка «Зубчатый диск к ВМТ1 (Маховик)» ( Рамы 9 и 10 )
Скрипт «CKP» автоматически определяет количество зубьев и зазоров на маховике, а также их расположение относительно ВМТ маховика. синхронизирующего цилиндра и создает диаграммы, показывающие характеристики маховика и датчика положения коленчатого вала.

Один пример записан с двигателя ВАЗ 2107, оснащенного впрыском топлива. Черная диаграмма (кадр 9) показывает наличие и/или отсутствие зубов. В этом случае отсутствуют два зуба в области 120° до ВМТ.

Красная диаграмма показывает отклонение между зубьями. Если расстояние между зубьями меняется (например, из-за погнутого или сломанного зуба), будет показано отклонение.

Также здесь будет отображаться погнутый или иным образом деформированный маховик. Если вариация составляет более 2%, красная диаграмма будет находиться за пределами розовой области.

На некоторых двигателях маховик может быть специально сконструирован с отсутствующим одним или несколькими зубьями. Цель отсутствующего зуба или зубьев состоит в том, чтобы создать ссылку для компьютера управления двигателем. ВМТ цилиндра ГРМ может быть показана, например, с отсутствующим зубом. В 1-, 2- и 4-цилиндровых двигателях красная диаграмма будет иметь циклическое, почти синусоидальное изменение. Это связано с тем, что все цилиндры будут находиться в мертвой точке одновременно.

Например, в 4-цилиндровом двигателе, когда цилиндры №1 и №4 находятся в ВМТ, цилиндры №2 и №3 будут в НМТ (нижняя мертвая точка).

В этот момент времени вся кинетическая энергия накапливается в маховике и коленчатом валу. Из-за этого даже без нагрузки на двигатель вращение коленчатого вала неравномерно и изменение скорости распознается скриптом «CKP» как небольшое отклонение положения зубьев.

Для 3-, 5- и 6-цилиндровых двигателей и более характер вращения коленчатого вала более равномерный. Зеленая диаграмма показывает уровень сигнала от датчика CKP. Амплитуда выходного сигнала этого датчика, в том числе, зависит от скорости вращения коленчатого вала.

Алгоритм расчета уровня сигнала на данном графике разработан таким образом, что расчетный уровень сигнала не зависит от скорости вращения коленчатого вала. Таким образом, расчетная мощность сигнала зависит от самого датчика, маховика и расстояния между датчиком и зубьями маховика.

Если зеленая диаграмма расположена ниже оси светло-зеленого цвета, воздушный зазор между датчиком и маховиком может быть слишком большим. Кроме того, на зеленой диаграмме четко показано изменение скорости маховика.
На следующем кадре показан маховик с более выраженными проблемами, чем в предыдущем примере.

Этот пример был записан для автомобиля Alfa Romeo 146 с двухконтурным двигателем объемом 1,4 л. Точность соосности зубьев низкая и шаг зубьев «гуляет» в пределах ±2%. Отсутствующие зубы расположены ближе к ВМТ, чем в предыдущем примере.

Следует отметить, что диаграммы во вкладке «Маховик» показывают только постоянные неисправности, связанные с конкретным маховиком. Если сигнал с датчика CKP будет периодически искажаться, это отразится только на графике мгновенных оборотов двигателя во вкладке «Разгон» в виде искажений этого графика.

Искажения сигнала датчика скорости/положения из-за ненадежных электрических соединений.

Диагностика дизеля
Скрипт «CKP» применим для диагностики дизеля, и актуален тем, что не все системы управления дизелями позволяют выводить через сканер информацию о работоспособности каждого цилиндра. И те, которые позволяют вам видеть такую ​​информацию, в большинстве случаев будут отображать только данные о значениях подачи топлива по цилиндрам на холостом ходу или на более низких оборотах. Это связано с тем, что компьютеру требуется относительно стабильная скорость вращения для выполнения этого типа теста.

При работе с дизельным двигателем мы должны использовать другие средства синхронизации с цилиндром ГРМ, так как нет свечи зажигания, от которой можно получить сигнал синхронизации. Если на топливораспределительной рампе есть датчик давления, этот датчик можно использовать для синхронизации.

Если датчик встроен, например, в форсунку третьего цилиндра, начните с цилиндра №3 в порядке включения. Итак, для четырехцилиндрового двигателя с порядком работы 1-3-4-2 используйте 3-4-2-1. Запустите порядок зажигания с номером цилиндра, который используется для синхронизации.

Для систем впрыска дизельного топлива, использующих систему Common Rail, и для систем со встроенными форсунками можно использовать датчик тока с чувствительностью 100 мВ/А.
