Проводим регулировку клапанов ГРМ на ВАЗ 2105
Главная » Эксплуатация
На чтение 5 мин. Просмотров 28.4k. Опубликовано Обновлено
Работа газораспределительного механизма (ГРМ) оказывает существенное влияние и на полноту сгорания топлива, и на уровень компрессии цилиндров. Особо важная роль отводится клапанам ГРМ, которые и создают ту самую компрессию, позволяя топливу проявить весь свой энергетический потенциал. Как и любые другие механизмы, клапана нуждаются в периодическом обслуживании, то есть, нужна регулировка клапанов ВАЗ 2105.
Содержание
- Когда нужно проводить регулировку?
- Признаки неправильной отработки клапанов
- Как отрегулировать зазор между клапаном и блоком цилиндра?
- Дополнительная информация
Когда нужно проводить регулировку?
Все зависит от опыта и навыков водителя.
Если владелец пятерки знает все прихоти своего транспорта и умеет обеспечить грамотный процесс езды, то зазор клапанов нужно будет проверять и регулировать не чаще 25 000 (км). Если же транспорт находится в руках неопытного водителя, то регулировка клапанов на ВАЗ 2105 может проводиться и по прошествии 10 000 – 15 000 (км).
Признаки неправильной отработки клапанов
- Наличие посторонних шумов при работе двигателя. Шум сосредоточен в верхней части ДВС. Посторонний звук может проявляться на какой-то определенной скорости либо же на всех скоростях (это уже запущенный случай). То есть, услышав подозрительный стук в ГРМ, сразу ищите порядок регулировки клапанов 2105 и приступайте к ремонту.
- Ощутимая потеря мощности. Неплотно прижатый клапан не позволяет создать оптимальную степень компрессии цилиндра, из-за чего поршень выталкивается с неполной силой. А не в такт прижатый клапан не дает сделать полноценный выпуск выхлопного газа, из-за чего снижается КПД следующего такта детонации горючей смеси.
Почувствовав недостаток тяговой мощности, смело подыскивайте информацию, как осуществляется регулировка клапанов ВАЗ 2105 и приступайте к настройке ГРМ.
Почувствовав недостаток тяговой мощности, смело подыскивайте информацию, как осуществляется регулировка клапанов ВАЗ 2105 и приступайте к настройке ГРМ.Материал по теме: Как заменить воздушный фильтр на Лада Веста (Lada Vesta) самостоятельно
Порядок регулировки зазора клапанов
Сразу нужно отметить такой момент, что лучше всего регулировать работу клапанов, когда двигатель холодный. Это позволит точнее диагностировать и настроить работу ГРМ. Так что, даем своей пятерке хорошенько остыть после последнего заезда. Путь ночь постоит, а с утра можно приступать к ремонту.

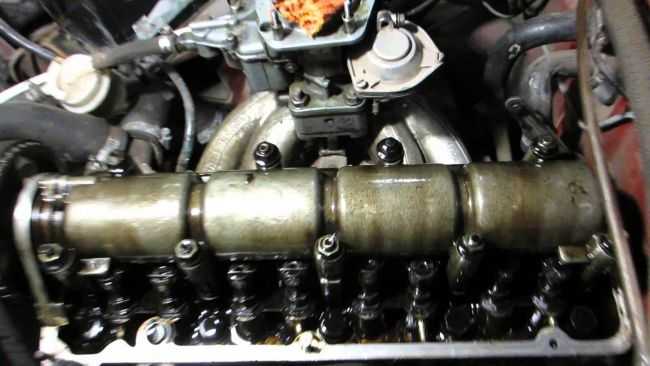

Итак, сама регулировка клапанов на ВАЗ 2105:
- Влазим под капот, снимаем корпус воздушного фильтра, защитный кожух ремня ГРМ и крышку клапанов. Для этого дела нам понадобится набор рожковых и накидных ключей (8,10, 13 и 17).
- Обращаем внимание на 4-ый цилиндр (он ближе всего к водителю). Нужно перевести его поршень в положение верхней мертвой точки (ВМТ). Для этого берем рожковой ключ на 17 и вращаем шкив коленвала по часовой стрелке до тех пор, пока риска ВМТ на шкиве не совпадет с отметкой на корпусе кожуха (сразу за шкивом). Смотрим дальнейший порядок регулировки клапанов 2105.
- Переходим к шестерне привода распредвала (на противоположной стороне). На его шкиве есть риска, смотрим, чтобы она совпадала с указателем на головке блоков (как на фото).
- С этого момента переходим к проверке зазоров на клапанах. ВМТ на 4-ом цилиндре позволяет проверить и отрегулировать при надобности клапана под номерами 6 и 8.
- Проворачиваем коленвал (за шкив, ключом) на 180°, при этом шкив распредвала повернется лишь на 90°. Таким образом установится ВМТ на 2-ом цилиндре. Проводится проверка и регулировка клапанов ВАЗ 2105 под номерами 4 и 7.
- Снова проворачиваем коленвал на 180°. Установится ВТМ 1-го цилиндра. Контролируем и регулируем клапана под номерами 1 и 3.
- Вновь поворачиваем коленвал на 180°, чтобы установить ВМТ на 3-ем цилиндре. Работаем с клапанами 2 и 5.
Смотрим дальнейший порядок регулировки клапанов 2105.Кстати, вот видео настройки клапанов:
Как отрегулировать зазор между клапаном и блоком цилиндра?
- Используем щуп толщиной 0,15 (мм). Он должен подлазить под клапан с небольшим натягом (не сильным и не слабым). Если щуп проваливается в зазор или наоборот не влазит, то с этого момента начинается регулировка клапанов на ВАЗ 2105.
- Одним ключом ослабляем нижнюю контргайку, вторым ключом проворачиваем винт хода клапана (вверх или вниз, зависимо от результата проверки щупом).
- Затягиваем контргайку без особого фанатизма.
- Делаем контрольную проверку щупом на 0,15 (мм).
Он должен подлазить под клапан с небольшим натягом (не сильным и не слабым). Если щуп проваливается в зазор или наоборот не влазит, то с этого момента начинается регулировка клапанов на ВАЗ 2105.Надеюсь, инструкция доходчива и понятна.
Материал по теме: Замена моторного масла и масляного фильтра на Лада Приора. Какое масло выбрать и как часто менять
Дополнительная информация
После регулировки собираем все элементы двигателя на место (крышку клапанов, кожух ремня ГРМ, корпус воздушного фильтра).
Делаем пробный заезд, прислушиваемся к звуку. На этом самостоятельное обслуживание клапанов ГРМ можно считать успешно выполненным.
Обратите внимание, что ВАЗ 2105 является классикой ушедшего в прошлое советского автопрома.
Начиная с ВАЗ 2107 настраивать работу ГРМ нужно уже по-другому. Регулировка клапанов у ВАЗ 2107 проводится на более тонком уровне. С этой работой смогут справиться только автослесаря должной квалификации. Без солидного опыта обращения с транспортом к ГРМ ВАЗов, начина с семерки, лучше вообще не лезть. Проще отогнать машину в ближайшее СТО.
Надеюсь, статья, как проводится регулировка клапанов ВАЗ 2105, оказалась полезной. Ровных вам дорог и меньше поломок.
Оцените автора
Регулировка клапанов ВАЗ-2105 своими руками: видеоинструкция
Владельцы отечественных автомобилей давно свыклись с мыслью, что машины ВАЗ легки в управлении и сравнительно несложны по части ремонта.
Поэтому предпочтительно, для этих работ водители выбирают свои руки, нежели опыт и знания сотрудников СТО. Это решение вполне себя оправдывает, и все довольны: машина цела, водитель уверен в своих силах, деньги сэкономлены. Но такое рвение часто приводит к новым поломкам, дисбалансу внутри технической части машины, и другим неприятностям. Поэтому чтобы приступать даже к небольшому, и, казалось бы, простому ремонту, нужно иметь под рукой советчика.
Рассмотрим порядок и условия ремонтных работ, если пришло время регулировки клапанов на ВАЗ-2015. Но прежде чем приступить к практике, немного теории и подготовки.
Подготовка
Регулировка клапанов ВАЗ-2105 не самая хитрая и сложная задача. Конечно, когда делаешь любой ремонт авто самостоятельно впервые, это всегда волнительно и зачастую весьма сложно.
Читайте также: Как настраивать карбюратор ВАЗ-2105
Но не следует поддаваться панике, ведь ВАЗ всегда делали машины для людей, в схемах которых вполне можно разобраться самостоятельно (особенно если водитель уже имел дело с другими моделями серии).
Прежде всего, понадобится подготовить инструментарий.
- Нужно подготовить целый вагон ключей рожковых и торцевых различного диаметра (от 8 и до 17).
- Кроме того, самым главным атрибутом работы станет ключ для работы с валом. Без него поправить работу клапанов будет невозможно.
- Ремонт проводят на любом состоянии двигателе – на холодном и теплом. Это вопрос срочности и удобства. Но в любом случае для работы нужен будет щуп толщиной в 0,15.
- Вооружившись нужными инструментами, можно смело приступать к диагностике.
В чем проблема с клапанами
Понятие «регулировки» заключается в том, что специалисту следует восстановить первоначальные зазоры силового агрегата. Сигналом к необходимости ремонта становится звук – постукивание при работе двигателя. Как правило, при незначительных изменениях зазора стук присутствует лишь в начале, и то при определенных нагрузках. Но со временем состояние ухудшается, и стук становится постоянным.
Упустить его на первых порах можно. Но со временем, когда шум будет постоянным, даже неопытный водитель не должен его упустить из виду.
Проблемой может быть не только расширенное, но и сужение зазора. Баланс работы двигателя выставлен при сборке так, чтобы вся мощность внутреннего сгорания передавалась на поршни с определенным давлением и скоростью. Зазор же (в какую бы сторону он ни менялся), привнесет в работу машины дисбаланс, который сулит падением мощности при нагрузках, необходимых для мощной работы.
Начинается ремонт
Когда проблема установлена, можно (и даже необходимо) приступать к ремонту. Чтобы добраться к самим рычагам клапана, предстоит сделать небольшие подготовительные разборки, которые дадут доступ к распредвалу.
- Первым пунктом для этого станет инжектор, поскольку здесь расположен и воздушный клапан двигателя, и защитный корпус, который должен быть снят, как и другая ременная защита.
- Все щитки и крышки тоже нужно снимать, так как работать необходимо в удобности, так как несмотря на относительную простоту – работа все же тонкая.
Схема работы будет знакома для всех владельцев машин ВАЗ вплоть до версии 2107. Порядок регулировки (как и работа силового агрегата в целом), у машин этой серии одинаков. Поэтому в ремонте сюрпризов не будет. Порядок нумерации клапанов начинается от шестерни, ближе к распредвалу. Ремонт нужно начинать с четвертого (тот, который ближе всего к салону авто).
Читайте также: Как выставить зажигание на ВАЗ-2105
Что касается самой регулировки, то здесь важно быть максимально внимательным. Для этого не потребуются линейки или штангенциркули. Везде на всех деталях, которые имеют какое-либо отношение к работе клапанов, есть отметки. Нужно соблюдать их совпадение. Метка на коленвале должна совпасть с меткой защитного ременного корпуса. Но перед этим следует отрегулировать ВМТ 4 клапана.
К зазорам лучше заглядывать каждые 15-20 тыс. пробега (заодно вниманием нужно окинуть и карбюратор, чистка которого также способствует стабильной работе авто). Но так как машина – это дело практичное, одним описанием тут не обойдешься.
Ниже наглядно можно увидеть, как проводится регулировка клапанов.
Своими руками или все же СТО
Ознакомившись с тем, как происходит регулировка клапанов ВАЗ-2105, водитель может спокойно принимать решение. Если у него нет времени или же он не хочет полагаться на свой небогатый опыт, то указанные выше рекомендации и советы, показавшись непосильными, позволят с чистой душой обратиться на СТО и не бояться того, что деньги потрачены зря.
Читайте также: Характеристики двигателя ВАЗ-2105 с ремнем ГРМ
С другой стороны, в замене нет ничего кардинально сложного, поэтому с приведенной выше инструкцией водитель вполне может справиться и самостоятельно. Все что нужно для хорошего ремонта – решимость и внимательность и, конечно же, профилактика работы всей системы авто. Главное, помнить, что исправная машина – это безопасность как для водителя, так и для остальных участников дорожного передвижения.
Как регулируются клапана (ВАЗ-2108) своими руками?
Внезапно появившиеся шумы в подфорузном пространстве на холостом ходу и их исчезновение после увеличения оборотов свидетельствуют об увеличении теплового зазора между ГРМ и клапанами двигателя.
Бывает раз в 30-40 тысяч километров. Но эта проблема полностью решаема. В этой статье мы расскажем, как отрегулировать зазоры клапанов (на примере будет рассмотрен ВАЗ-2108) своими руками.
Сложность регулировки
Следует отметить, что устройство привода клапанов двигателя восьмерки существенно отличается от привода «классики» (ВАЗ 2105-2107). Поэтому в первое время у вас могут возникнуть некоторые трудности. На старых моделях «Жигулей» для установки люфтов необходимо закрутить болт и зафиксировать его с помощью контргайки. У «восьмерки» совсем другой порядок регулировки клапанов. На ВАЗ 2108 такой системы нет – здесь зазоры выставляются с помощью шайб разной толщины. Это главная отличительная черта всех переднеприводных ВАЗ «восьмого» семейства.
Как регулируются клапана (ВАЗ-2108 «инжектор») своими руками?
Зная эти особенности работы, можно приступить к практике. Для начала необходимо снять клапанную крышку и форсунки.
Далее с двигателя выкручиваются все свечи, сливается масло. Так мы увидим все шайбы. После этого поддомкрачиваем переднюю часть автомобиля и прокручиваем переднее колесо. Так мы совместим все метки на шкиве распредвала и установочную метку. Последний расположен на задней крышке ремня ГРМ. Далее через смотровое окно на коробке передач проверьте, совмещены ли гребенки на маховике с треугольной насечкой на блоке.
Чтобы было легче разделить вал шкива на 4 части, вырежьте небольшую картонную коробку (8х8 сантиметров). Если приложить его к торцевой части шестерни, если указать один угол на заводской этикетке, то все остальные будут указывать положение при регулировке. Это 90, 180 и 270 градусов. Как регулируются клапана? ВАЗ 2108 остается в приглушенном состоянии, а в это время проворачиваем по часовой стрелке распредвал на два-три зуба.
Процесс оформления
После проведения всех этих операций можно приступать к самому зазору клапанов. Для этого нужно произвести все необходимые замеры и выяснить, какие детали нуждаются в регулировке.
С помощью специального щупа измеряем зазор в первом и третьем клапанах. Этот инструмент устанавливается между регулировочной шайбой и кулачком распределительного вала. Полученные данные следует сверить с табличными значениями:
Если зазор между регулировочной шайбой и кулачком распределительного вала не соответствует норме, значит, этот клапан необходимо отрегулировать. Снимаем шайбы с седел и записываем их толщину в блокнот. Далее нам понадобится приспособление (приспособление), которое утапливает толкатели клапанов. Устанавливаем его на шпильку крепления крышки и поворачиваем толкатель так, чтобы прорезь смотрела на нас. Параллельно с этим нужно вести учет и нумеровать все клапаны, а также шайбы, которые были установлены.
Как дальше отрегулировать клапана ВАЗ-2108? Все просто. Клапан утапливаем вниз, и фиксируем фиксатором. Его можно взять из комплекта регулировки клапанов. С помощью отвертки или пинцета выдавите шайбу и измерьте ее параметры микрометром.
Так что будем делать более точную настройку.
Что делать с остальными клапанами двигателя?
По такому же принципу необходимо измерить все клапана, вынуть их, измерить и записать в блокнот пронумерованные шайбы. После произведения всех этих манипуляций вычисляем размер шайбы. Это можно сделать по следующей формуле. Сначала от измеренного зазора отнимаем табличное значение, затем прибавляем к этому числу толщину снятой шайбы. В итоге получим толщину новой запчасти
По этой формуле считаем и записываем все необходимые зазоры, затем идем в магазин, покупаем и устанавливаем новые шайбы. После этого тестируем двигатель, ждем, пока он нагреется до 85 градусов Цельсия, затем ждем, пока остынет, и перепроверяем зазоры. Некоторые из них могут потеряться — в этом случае мы их снова регулируем. Помните, что выставлять зазоры нужно только на остывшем двигателе.
Заключение
