Панель приборов автомобиля ВАЗ 2114 является главным информационным блоком автомобиля. Благодаря ему водитель получает информацию о техническом состоянии и работе всех узлов, приборов и датчиков машины, которые отображены в схемах. В статье рассматриваются основные элементы панели, дается расшифровка значков и кнопок приборной панели, а также схема их расположения.

Составляющие панели

Электронная приборная панель расположена на торпеде авто так, что водитель может видеть все значки и лампочки индикаторов. Благодаря тюнингу авто с инжектором пользоваться автоприборами (АП) стало удобнее. Для того, чтобы эффективно использовать информацию с приборной панели, каждый водитель должен знать ее состав, комбинацию, назначение и схему расположения всех кнопок и индикаторов.

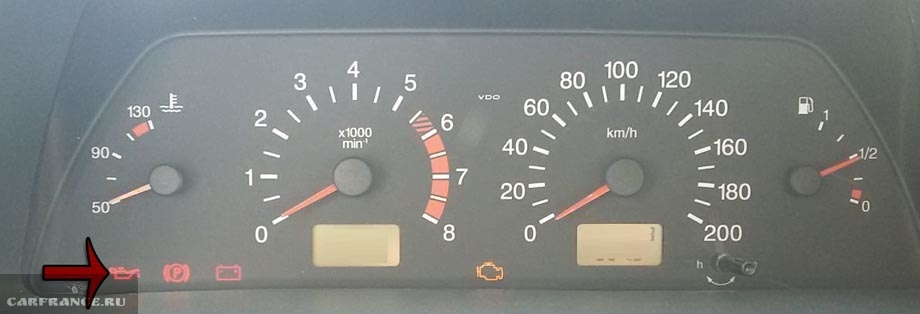

Приборная панель автомобиля ВАЗ 2114

Основными элементами, которые расположены с левой стороны панели, являются:

  1. Спидометр. На ВАЗ 2114 установлен индукционный спидометр, который выдает на табло показания текущей скорости, получаемые от датчика, расположенного в коробке передач. Шкала прибора разбита на деления ценой 10 км/ч и показывает скорость от 0 до 200 км/ч. Для спидометра допускается погрешность 5 км/ч. Под циферблатом по центру расположены две электронные надписи, в которых отражается информация о пробеге автомобиля: общем и текущем.
  2. Тахометр. Рядом со спидометром слева находится тахометр. Он передает показания количества оборотов коленчатого вала в реальном времени. Эти данные он получает от бортового компьютера. Цифры указаны через каждые 10 единиц шкалы. Одно деление равняется 5 единицам. Максимально возможное значение 80 единиц. Для получения числа оборотов коленвала нужно значение на тахометре умножить на 100. Например, 45 единиц означает, что коленвал совершает 4500 оборотов в минуту. Диапазон от 55 до 60 заштрихован красным цветом, предупреждая, что двигатель работает в сложных условиях и может в любой момент сломаться. Под тахометром в средней части электроника показывает температуру окружающего воздуха и время.
  3. Указатель температуры охлаждающей жидкости (ОЖ). С левой стороны от тахометра высвечивается показание датчика температуры ОЖ, расположенный около термостата и ГБЦ. Оцифровка начинается от 50, цена деления 20 градусов, следующая цифра 90 и максимальное значение – 130 градусов. Если значение находится в диапазоне от 105 до 130 градусов, то нужно прекратить движение, выключить мотор и дать ему остыть, иначе двигатель может закипеть.
  4. Указатель уровня топлива в бензобаке. Находится с правой стороны от спидометра. Каждая из цифр имеет свое обозначение: 0- бак пуст; 1/2- бак наполнен наполовину; 1-полный бак (автор видео IZO)))LENTA).

В верхней части расположен электронный значок бензоколонки, он означает, что бак заполнен полностью. В правом нижнем углу такой же электронный значок горит оранжевым цветом в случае, если в баке осталось меньше 6 литров бензина.

Устройство панели приборов не сложное. Если хочется, чтобы автомобиль отличался от других, многие используют для этого тюнинг. С его помощью можно сделать салон уютным и эффектным. Чаще всего тюнингу подвергают панель приборов, делают более яркой подсветку, выполняют вставки накладок, деталей.

Тюнинг приборки ВАЗ 2114

Для того, чтобы сделать тюнинг подсветки и других частей панели, нужно проделать несложные действия:

  • разобрать панель;
  • снять щиток;
  • сделать тюнинг задуманных частей, подсветки, вставки дополнительных лампочек и деталей;
  • вернуть снятые детали на место.

Тюнинг подсветки заключается в замене желтых индикаторов на яркие светодиоды.

Индикаторные лапочки

Обозначения на приборной панели ВАЗ 2114 сделаны согласно требованиям и нормам. Они унифицированы для того, чтобы были понятны всем водителям. Обозначения индикаторов расположены в нижней части щитка.

Тюнинг панели приборов ВАЗ 2114

В таблице дается описание обозначений, которые используются в схемах и на приборной панели.

ИзображениеОбозначение
Канистра с каплейСигнализирует, что уровень масла в катере ДВС опустился ниже минимально допустимого, горит значок красным цветом.
Дворники и фонтанчикСообщает о том, если остаток омывающей жидкости в бачке составляет меньше одного литра. Индикатор начинает светиться оранжевым цветом.
ТермометрСветится оранжевым цветом, если в расширительном бачке недостаточный уровень охлаждающей жидкости.
Авто с открытыми дверьмиГорит красным цветом, если не закрыта одна из дверей.
Значок перечеркнутой лампочкиОзначает, что есть проблемы со стоп-сигналами или габаритами.
Круг с черточками по бокамСигнализирует об износе колодок тормозной системы и неисправностях тормозов.
Человечек с ремнями безопасностиСообщает, что водитель или один из пассажиров не использует ремни безопасности.
Две зеленые стрелки вверху щиткаЗагораются соответствующие лампочки при включении правого или левого поворотника.
Красный треугольникЗагорается при аварийной остановке.
Check EngineСигнализирует о неполадках с двигателем. Горит красным цветом.
Синяя лампочкаГорит при включении дальнего света
Зеленая лампочкаГорит при включении света ближнего
Канистра с каплей жидкости красного цветаЗагорается, если давление масла не отвечает требованиям, то есть падает ниже необходимого уровня.
Буква «Р» в кругеГорит, если отключен ручной тормоз.
АккумуляторСветится, если разряжена аккумуляторная батарея.
Восклицательный знак в кругеГорит красным, если недостаточный уровень тормозной жидкости.

Кнопки на приборной панели

Кнопки также имеют определенное месторасположение в схеме расположения АП.

Кнопки управления на ВАЗ 2114

Каждая из них имеет свое предназначение:

  1. Кнопка, расположенная справа от спидометра, дает возможность на электронном дисплее переключать время и температуру. Если на нее жать более 5 секунд, когда автомобиль находится в покое, сбросятся текущие показания пробега.
  2. Справа над спидометром на щитке находится комбинация двух кнопок. С помощью кнопки с изображением 2-х фар включаются габаритные огни. Кнопка с одной фарой служит для включения ближнего света.
  3. Кнопка, на которой изображена фара с наклонными штрихами, предназначена для включения передних противотуманок.
  4. Кнопка с горизонтальными штрихами, служит для включения задних противотуманок.
  5. Кнопка с прямоугольником позволяет включить функцию, благодаря которой будет обогреваться заднее стекло.

Разобраться со всеми индикаторами, АП и кнопками несложно, имея схему расположения в мануале автомобиля. Данная статья помогает разобраться со всеми обозначениями.

Подводя итоги, можно сказать, что на панели АП отражается следующая полезная информация:

  • технические характеристики транспортного средства, степень его безопасности на момент движения;
  • наличие бензина, уровень рабочих жидкостей;
  • информация о динамике движения: скорости, оборотах коленвала и др.;
  • эксплуатации различных приборов автомобиля;
  • прочая полезная информация, например время, температура и др.

Светодиодная панель приборов ВАЗ 2114

Получить данную информацию позволяют различные датчики и измерительные приборы, входящие в электрическую схему машины. Так как конструкция и схема подключения АП проста, ее легко разбирать и собирать. Поэтому, если есть желание, можно выполнить тюнинг, произвести накладку, вставки дополнительных элементов, можно сделать подсветку из светодиодов.

Если на приборной панели начинают подсвечиваться какие-либо индикаторы, следует сразу реагировать на это. Вовремя обнаруженная и устраненная неисправность даст возможность избежать проблем в пути и продлит эксплуатационный срок автомобиля.

Видео «Замена лампочек на приборной панели ВАЗ 2114»

Видео Алексея Львова о том, как снять приборную панель и заменить лампочки.

Последние комментарии:

  • Игорь: Нет у меня штуцера, дроссель электронный, как быть
  • Денис: Всем привет.на вентелятори провода к чему цепляться?
  • Вова: Сделал все как на картинке , только не установил новый прикуриватель.П [. ]
  • Мухтар: Ребята саламалейкум всем у меня такая проблема стрелки на панели а име [. ]
  • Виталий: Здравствуйте,у меня ваз 2115. Недавно столкнулся с такой проблемой-при [. ]

Панель приборов

Расположение органов управления автомобилем соответствует нормам и правилам ЕЭК ООН. Для удобства пользования рукоятками, кнопками, выключателями и контрольными приборами, размещенными на панели приборов, на них нанесены символы функционального назначения.

На панели приборов (рис. 1.7) расположены следующие органы управления. 1 – рычаг переключателя указателей поворота и света фар. 2 – сопло обдува стекла передней двери. 3 – комбинация приборов. 4 – рулевое колесо. 5 – выключатель звуковых сигналов.

6 – выключатель аварийной сигнализации. При нажатии на кнопку включается мигающий свет всех указателей поворота и контрольной лампы в комбинации приборов. При повторном нажатии на кнопку сигнализация выключается:

7 – выключатель (замок) зажигания (рис. 1.8), объединенный с противоугонным устройством, расположен с правой стороны рулевой колонки. Ключ в замке может занимать одно из трех положений:

0 – «выключено». Все потребители выключены, ключ вынимается. При вынутом ключе срабатывает запирающий механизм противоугонного устройства. Для гарантированной блокировки вала рулевого управления поверните рулевое колесо вправо или влево до щелчка. Для выключения противоугонного устройства нужно вставить ключ в выключатель зажигания и, слегка поворачивая рулевое колесо вправо-влево, повернуть ключ в положение «I»;
I – «зажигание». Включено зажигание, ключ не вынимается, рулевое управление разблокировано;
II – «стартер». Ключ не вынимается, рулевое управление разблокировано. Достигается поворотом ключа по часовой стрелке с преодолением усилия пружины. В таком положении ключ не фиксируется — для работы стартера его нужно удерживать рукой. Выключатель зажигания оборудован блокировкой включения стартера при работающем двигателе. Для повторного включения стартера после неудачной попытки пуска переведите ключ из положения «I» в положение «0», а затем вновь в положение «II».

8 – рычаг переключателя очистителей и омывателя ветрового стекла.

9 – датчик-сигнализатор иммобилизатора установлен на автомобиле с системой впрыска топлива, оснащенном электронной противоугонной системой, и предназначен для передачи секретного кода от рабочего кодового ключа через блок иммобилизатора на контроллер управления двигателем.

10 – блок сигнальных ламп бортовой системы контроля. В блоке установлены следующие лампы (рис. 1.9 ):

1 – сигнальная лампа аварийного падения уровня масла в картере двигателя. Загорается оранжевым светом, если уровень масла в картере двигателя опустился ниже метки «MIN» указателя;

2 – сигнальная лампа недостаточного уровня жидкости в бачке стеклоомывателя. Загорается оранжевым светом, если в бачке осталось менее 1 л омывающей жидкости;

3 – сигнальная лампа недостаточного уровня охлаждающей жидкости в расширительном бачке. Загорается оранжевым светом при снижении уровня охлаждающей жидкости на холодном двигателе ниже допустимого предела;

4 – сигнальная лампа незакрытых дверей. Загорается красным светом при незакрытой двери автомобиля;

5 – сигнальная лампа неисправности лампы стоп-сигналов или габаритных огней. Загорается красным светом в случае неисправности лампы стоп-сигнала при нажатии на педаль тормоза или какой-либо лампы габаритного огня при его включении;

6 – сигнальная лампа износа накладок колодок передних тормозов. Загорается оранжевым светом при нажатии на педаль тормоза и горит до выключения зажигания, если толщина накладок колодок передних тормозов уменьшилась до 1,5 мм;

7 – сигнальная лампа непристегнутых ремней безопасности. Загорается красным светом, если не пристегнуты ремни безопасности водителя.

11 – переключатель наружного освещения. В блоке переключателя установлены два механически связанных выключателя:
– выключатель габаритных огней 1. Последовательным нажатием клавиши выключателя включают и выключают габаритный свет в фарах и в задних фонарях, при включенном габаритном свете в клавише загорается контрольная лампа со светофильтром зеленого цвета;
– выключатель света фар 2. При нажатии на клавишу выключателя (фиксированное положение) включаются фары. При повторном нажатии на клавишу фары выключаются.

12 – блок клавишных выключателей включают в себя следующие:
– выключатель 1 передних противотуманных фар. Противотуманные фары включают нажатием на кнопку выключателя при нажатой кнопке выключателя габаритных огней, одновременно загорается контрольная лампа в кнопке. При повторном нажатии на кнопку противотуманные фары выключаются;
– выключатель 2 задних противотуманных фонарей. При нажатии на кнопку выключателя включаются задние противотуманные фонари, если включено наружное освещение. При повторном нажатии на кнопку задние противотуманные фонари выключаются;
– выключатель 3 обогрева стекла двери задка. При нажатии на кнопку выключателя включается обогрев стекла, одновременно загорается контрольная лампа в кнопке. При повторном нажатии на кнопку обогрев выключается.

13 – маршрутный компьютер, устанавливаемый на часть выпускаемых автомобилей, предназначен для измерения, накопления и вывода на цифровой дисплей одного из следующих параметров:
– текущего расхода топлива;
– среднего суммарного расхода топлива;
– средней скорости движения;
– пройденного пути;
– текущего времени;
– времени в пути.

15 – контрольная лампа антиблокировочной системы (ABS) тормозов. Установлена вместо заглушки, если автомобиль укомплектован антиблокировочной системой.

16 – контрольная лампа состояния подушки безопасности. Установлена вместо заглушки, если автомобиль оборудован подушкой безопасности.

17 – центральные сопла системы вентиляции и отопления.

18 – крышка верхнего вещевого ящика. Для доступа к верхнему вещевому ящику при откинутой крышке нижнего вещего ящика нажмите на рычаг замка верхней крышки.

19 – боковое сопло системы вентиляции и отопления салона.

20 – крышка нижнего вещевого ящика. чтобы открыть ее, прижмите рукоятку замков к ручке. Если включено наружное освещение, специальный фонарь подсвечивает внутреннюю часть вещевого ящика.

21 – журнальная полка.

22 – панель управления системой вентиляции и отопления.

23 – гнездо для радиоаппаратуры. Предусмотрена установка радиоаппаратуры, соответствующей по размерам и способу крепления международным стандартам.

24 – передняя пепельница.

25 – выключатель обогрева правого переднего сиденья.

26 – выключатель обогрева левого переднего сиденья.

27 – рычаг стояночного тормоза. Чтобы затормозить автомобиль стояночным тормозом, поднимите рычаг 2 до упора вверх — в комбинации приборов загорится контрольная лампа красного цвета. чтобы растормозить автомобиль, потяните рычаг немного вверх, нажмите на кнопку 1 на торце рукоятки рычага и опустите его до упора вниз — контрольная лампа должна погаснуть.

28 – рычаг переключения передач.

29 – прикуриватель. Для пользования прикуривателем нажмите на патрон до его фиксации и отпустите. Примерно через 20 с патрон автоматически возвращается в исходное положение, готовый к применению.

30 – переключатель электровентилятора отопителя.

31 – педаль акселератора.

32 – педаль тормоза.

33 – педаль сцепления.

34 – рукоятка регулировки угла наклона рулевой колонки.

35 – выключатель освещения панели приборов. Вращением рукоятки регулируют яркость освещения приборов и ламп подсветки выключателей, если включено наружное освещение.

36 – ручка управления гидрокорректором фар. Вращением ручки регулируют угол наклона пучка света фар таким образом, чтобы исключить ослепление водителей встречного транспорта. Положения ручки гидрокорректора соответствуют следующим вариантам загрузки автомобиля:

0 – один водитель;
1 – все места заняты;
2 – все места заняты и груз в багажном отделении;
3 – один водитель и груз в багажном отделении.

Не удивительно, что абсолютно каждое современное авто оборудовано приборной панелью, ведь именно благодаря ей водитель может следить за основными узнали автомобиля. И панель приборов ВАЗ 2114, 2115 не исключение. Проще говоря такая панель играет роль связующего звена между человеком и транспортным средством.

По мере развития приборная панель оснащалась дополнительными датчиками и индикаторами, которые делают процесс управления авто более удобным и безопасным. Если вы хотите знать какие элементы находятся на приборной панели ВАЗ 2114, 2115 тогда обязательно ознакомьтесь с данной статьей.

Обозначения лампочек, индикаторов, значков и кнопок на панели приборов ВАЗ 2114, 2115

Сначала рассмотрим описания и значение значков и кнопок панели, в независимости от того оснащена машина инжектором или карбюратором.

Схема панели приборов ВАЗ 2114, 2115

1 — Датчик контроля, измеряющий температуру охлаждающей жидкости в системе охлаждения двигателя. При нормальной работе силового агрегата температура антифриза не должна превышать показатель в 90 градусов. Но минимальные отклонения иногда допустимы. Если вы заметили, что двигатель стал часто перегреваться, обязательно обратитесь за помощью в автосервис. Иногда сам датчик может показывать неверные результаты.

2 — Такое устройство, как тахометр обрабатывает информацию, которая поступает от коленвала и выводит её на панель. Показатели тахометра указывают на количество оборотов двигателя.

3,4 — Индикаторы поворотов. В случае, когда индикаторы мигают одновременно, но медленно, это может свидетельствовать о возможной проблеме с самими лампочками или в сети электропроводки.

5 — Самым основным элементом любой панели приборов считается – спидометр. Благодаря ему водитель может определить скорость движения. Незначительная погрешность в показателях допускается, но она не должна превышать показатель более чем на 5 километров. Если подобные показания существенно отличаются от реальных, то вероятнее всего проблема именно в спидометре.

6 — Датчик уровня топлива в топливном баке. Когда в баке уровень снижается до 6-7 литров загорается красная лампочка, что свидетельствует о том, что необходимо дозаправить автомобиль.

7 — Индикатор низкого уровня топлива.

8 — Символ обозначающий включение света. Срабатывает он в случае включения ближнего света и габаритов.

9 — Лампочка тормозов свидетельствует о том, что система тормозов автомобиля работает некорректно. Чаще всего она загорается если в автомобиле не хватает тормозной жидкости.

10 — Лампочка синего цвета обозначает включенный дальний свет фар.

11 — Кнопка для сброса суточного показателя пробега. Сверху показан общий пробег автомобиля, а снизу суточный.

12 — дисплей бортового компьютера с показателями пробега.

13 — Символ включения сигнализации (световой). При включении аварийного света лампочка начинает мигать красным цветом.

14 — Символ «Чек». Он срабатывает в случае возможных проблем с силовым агрегатом автомобиля. Причин этому может быть множество, от проблем со смешиванием горючей смеси с воздухом, до поломки различных силовых узлов двигателя. В любом случае необходимо обратиться в сервис для компьютерной диагностики или ремонта.

15 — Датчик внешней температуры воздуха и показатели времени. Кнопка сброса суточного пробега позволяет при её прокручивании переходить от показателей температуры до показателей времени.

16 — Датчик заряда аккумулятора. Чаще всего он загорается в случае практически полного разряда АКБ. Если свет индикатора очень слабый или наоборот яркий, то проблема может быть в генераторе.

17 — Значок активации ручного тормоза. Горит он как при включенном двигателе, так и наоборот.

18 — Значок показывающий давление моторной жидкости. Обычно его появление сигнализирует о недостаточном количестве смазывающей смеси. В подобном случае обязательно проверьте уровень масла. Иногда проблема может быть при неправильной работы масляного насоса.

19 — Если двигатель оснащен инжектором, то на приборной панели находится резервный значок. Ну а если двигатель карбюраторный, то это индикатор подсоса.

Обозначения контрольных ламп и индикаторов панели приборов ВАЗ 2114, 2115. Видео

Замена лампочек панели приборов ВАЗ 2114, 2115. Видео

Подсветка панели приборов ВАЗ 2114, 2115. Диагностика, ремонт.

Панель приборов является достаточно сложным узлом, и соответственно он может выйти из строя, как и любой другой узел автомобиля. Панель часто не работает или перестает гореть.

Какие основные проблемы могут наблюдаться при неисправной приборной панели ВАЗ 2114, 2115:

1. Основная подсветка ПП исчезла, но остальные датчики продолжают работать или наоборот. Чаще всего такая проблема возникает в случае выхода из строя предохранителей панели. Они имеют маркировку F16. Такой предохранитель помимо подсветки панели отвечает еще и за поворотники, а также световую сигнализацию (аварийку), и фонари заднего хода. Если аварийка и поворотники работают нормально, то скорее всего проблема в электроцепи, возможно произошло замыкание.

Ниже на видео показано как починить подсветку приборной панели:

2. Спидометр и тахометр неправильно работают. В таком случае сначала советуется проверять датчики положения коленвала, а также датчики скорости. Если эти датчики работают правильно, то возможно проблема заключается в плохом контакте электросети или в повреждении непосредственно самой проводки.

3. Если не работают некоторые датчики, но остальные элементы работают правильно, то возможно вышли из строя лампочки. В таком случае необходимо просто заменить их на новые.

4. Если стрелка показывающая уровень топлива в баке или уровень охлаждающей жидкости упала в самый низ, или наоборот всегда находится в верхнем положении, то скорее всего проблема в датчиках или электроцепи. Спешить с заменой датчиков не стоит. Сначала проверьте проводку, правильно ли она работает и нет ли замыкания. В таком случае лучше всего обратиться к профессионалам.

5. Часто случается, что в общем приборная панель работает нормально, но время от времени наблюдаются перебои в работе некоторых датчиков. Зачастую причина находится в электроцепи. Также причина может быть в некорректной работе процессора.

Как правильно сделать самодиагностику панели приборов ВАЗ 2110, 2111, 2112, 2114, 2115.

Не стоит забывать о том, что ПП обеспечивает обратную связь водителя с автомобилем, поэтому она должна правильно справляться со своими основными функциями. В противном случае, это может привести к аварийной ситуации во время движения. Если вы заметили различные проблемы в работе панели, то не стоит откладывать, как можно быстрее решите эту проблему.

«>

Значки на приборной панели автомобиля ВАЗ 2114 🦈 avtoshark.com

Изучить обозначения значков на панели автомобиля ВАЗ 2114 несложно. Инжектор на машине или карбюратор – значения не имеет.

Управлять транспортным средством сложно, не имея представления о состоянии мотора, трансмиссии, тормозов. Связь между узлами и агрегатами авто и водителем осуществляется через сигнализаторы на доске приборов. Как читать значки на приборной панели автомобиля ВАЗ 2114, по умолчанию должен знать каждый владелец.

Описание и назначение приборов

Приборная панель встроена в торпедо, сразу за рулем, чуть ниже уровня глаз водителя. Приборы, расположенные на доске, работают от штатной электросети, оставаясь при этом механическими устройствами. Обозначение значков на панели автомобиля ВАЗ 2114 стоят пристального изучения.

Практика доказала, что оптимальное количество элементов на доске – десять. Меньшее число – недостаточно информации, а если лампочек, иконок, кнопок больше, внимание водителя рассеивается. Значки на приборной панели автомобиля ВАЗ 2114 по количеству приближены к классическому набору.

Обозначения первой группы – контрольно-измерительные приборы

Индикаторы сигнализируют о неисправностях, предупреждают о возможных неполадках, состоянии и уровнях технических жидкостей. Все обозначения относятся к одной из двух групп:

  • контрольно-измерительные приборы;
  • контрольные лампы.

На фото первая группа.

Тахометр

Это специальный прибор, который измеряет количество оборотов вращающейся детали в единицу времени. «Деталью» в автомобиле является коленчатый вал (КВ) двигателя. Количество оборотов «сердца» машины важно знать для правильного выбора скоростей, своевременного переключения передач.

Тахометр четырнадцатой «Лады» находится слева от указателя скорости. Прибор получает данные с бортового компьютера, показывающего реальное количество оборотов КВ на данный текущий момент времени.

Тахометр

Технически тахометр модели «Лада 2114» выполнен как круглое окно с нанесенной шкалой. Последняя имеет шаг в 5 единиц. Цифровое обозначение начинается с 10, заканчивается на показателе 80 единиц.

Чтобы посчитать количество вращений КВ, нужно увиденное на приборе число умножить на 100. Получается, если стрелка прибора показывает 20, то КВ в данное время совершает 2000 об/мин.

Зона от 55 до 60 на тахометре «Лады 2114» закрашена красным цветом – опасная зона, попадать в которую рискованно: силовой агрегат может выйти из строя.

Для отображения текущего времени и температуры за бортом предназначено маленькое окошко ниже шкалы тахометра.

Спидометр

Прибор для измерения мгновенной скорости авто называется спидометром. В приборную панель«Ладе 2114» инсталлирован спидометр аналогового (механического) типа. Данные на стрелочный измерительный прибор идут с датчика, расположенного в КПП.

Спидометр

Спидометр выглядит как круглое окно, проградуированное от 0 до 200. Шаг равен 10 км/ч. Однако прибор работает с погрешностью, которая, согласно ГОСТу, всегда положительная – +5 км/ч. Минусового отклонения не бывает.

На спидометре, в нижней его центральной зоне, есть дисплей с отображениями текущего пробега и общим километражем с момента эксплуатации транспортного средства.

Указатель остатка топлива

Правее спидометра располагается важный для водителя стрелочный прибор, сообщающий, какой в баке остаток топлива. Стрелка на «0» говорит о пустом бензобаке, на цифре «1/2» – полбака, на «1» – полный бак.

Индикатор топлива на панели приборов

Выше шкалы нанесено графическое изображение бензоколонки, информирующее о полностью заправленном бензобаке. Ниже и правее есть такой же маленький сигнализатор, который загорается оранжевым, когда в баке остается критическое количество бензина. Для модели «Лада 2114» это 6 л.

Температурный датчик

Между головкой блока цилиндров и термостатом в «Ладе 2114» инсталлирован контроллер температуры антифриза. Он определяет реальную температуру ОЖ мотора в данный момент времени.

На информационную доску показания датчика выведены слева от указателя оборотов двигателя. Тут нанесена градуировка с делением 20 градусов. Цифры начинаются с 50, заканчиваются на 130. Красный сектор, требующий немедленной остановки транспорта, попадает на 105°.

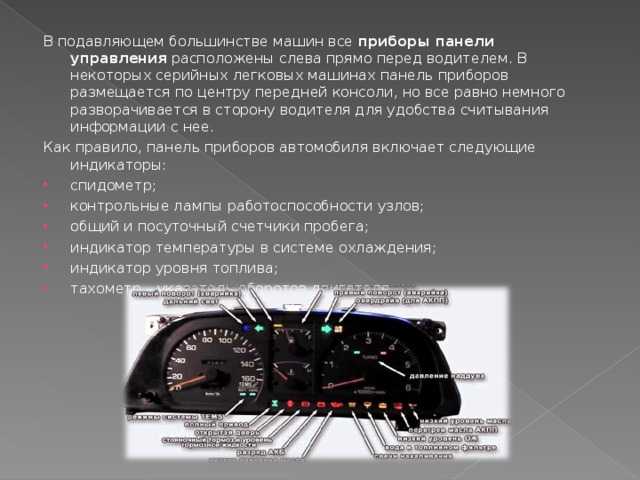

Обозначение лампочек и индикаторов на панели

Указатели скорости, оборотов КВ, температуры двигателя и остатка топлива относятся к контрольно-измерительным приборам. Кроме них существуют многочисленные значки на панели автомобиля ВАЗ 2114, которые представлены на фото:

Обозначение лампочек и индикаторов на панели

Расшифровка значков в машине на панели управления ВАЗ 2114 следующая:

  1. Масленка с каплей – в картере не достает масла. Сигнал о дефиците смазки водитель получает постоянным свечением красной лампочки.
  2. Дворники с брызгами – в омывательном бачке почти не осталось жидкости. Оранжевое свечение появляется, когда остается 1 литр.
  3. Термометр – ОЖ на минимальной отметке. Сигнализирует желтым.
  4. Машина с распахнутой дверцей – не прикрыты двери. Горит красным.
  5. Перечеркнутая лампа – проблемы с оптикой. Также водителю следует обратить внимание на стоп-сигнал и на исправность габаритов.
  6. Кружок с разбегающимися штрихами – неполадки с тормозами, скорее всего, стерлись колодки.
  7. Символ человека с ремнем – экипаж не пристегнут ремнями безопасности.

Другие значки на приборной панели автомобиля ВАЗ 2114 и контрольные лампы:

  • Разнонаправленные стрелки вверху – сигнализаторы поворотников, горят зеленым.
  • Красный треугольник – требование немедленной аварийной остановки.
  • «Чек» – неполадки с мотором.
  • Синяя лампа – дальние оптические приборы.
  • Зеленая лампа – ближние приборы освещения.

Индикаторы на приборной панели автомобиля

Первые модификации авто «Лады 2114» имеют такие символы:

Читайте также: Штатный бортовой компьютер «ВАЗ 2115»: инструкция по эксплуатации, обозначения значков

  • Канистра с каплей – недостаток моторного смазки.
  • «Р», заключенная в кружок, – отключился ручник.
  • АКБ – прибор разрядился.
  • «!» в кружке – не хватает тормозной жидкости.

Изучить обозначения значков на панели автомобиля ВАЗ 2114 несложно. Инжектор на машине или карбюратор – значения не имеет.

Обозначение кнопок

Клавиш на доске управления немного. Производят они следующие действия (описание кнопок слева направо):

  1. Первая — обновляет время и температуру.
  2. Вторая – дальние и ближние световые приборы.
  3. Третья – задние противотуманки.
  4. Четвертая – передние противотуманки.
  5. Пятая – активирует подогрев заднего остекления.

Данные, полученные со значков и графических изображений, помогают следить за работой мотора и других важных узлов автомобиля.

Вы можете использовать наши уникальные ФОТО, при указании активной ссылки — https://avtoshark. com/

ваз 2114значки на приборной панели

0

Многофункциональный регулятор напряжения 9555.3702



Общая информация:

Регулятор напряжения многофункциональный 9555.3702 и его модификации предназначены для поддержание напряжения бортовой сети автомобиля в заданных пределах во всех системах режимы работы электрооборудования при изменении частоты вращения ротор генератора, электрическая нагрузка и температура окружающей среды.

Применяемость: автомобили ВАЗ-1117, -1118, -1119 «Калина», ВАЗ-2170, -2171, -2172, «Приора» с генератором 3222.3771, 9771.3701, 94хх.3702 * ; ВАЗ-2110, -2111, -2112, -2113, -2114, -2115 с генераторами 3202М.

3771.

Регуляторы напряжения 9555.3702 обеспечивают полное отключение поля генератора обмотки от бортовой сети, что повышает надежность и безопасность система электроснабжения автомобиля.

Регулятор напряжения 9555.3702 имеет функцию индикации бортовой сети пониженное/повышенное напряжение и низкое фазное напряжение генератора. Индикация реализуется за счет свечения контрольной лампы, контролирующей загрузку аккумуляторной батареи на приборный щиток. Изделие обеспечивает выполнение функции фейдинга в токе нагрузка. Регулятор реализует также функцию защиты от короткого замыкания в цепи. выходная и индикаторная цепи.

Контроль и регулировка напряжения выполняются непосредственно на выходе генератора терминал — по этому принципу все схемы питания современных иномарок построены высокого класса.

Регулятор многофункциональный 9555.3702 выпускается в едином климатическом исполнении О2.1 в по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды, изделие соответствует исполнению IP67 в соответствии по ГОСТ 14254. Режим работы регулятора S1 по ГОСТ 39.40.

Регуляторы монтируются непосредственно на генераторе, где настройка регуляторов 9555.3702 с помощью стандартных винтов. Подавление помех конденсатор является составной частью регулятора.

Гарантийный срок эксплуатации 3 года со дня ввода в эксплуатацию или со дня Дата продажи в розничной торговой сети. Гарантийные обязательства производителя действительны в течение 4 лет с даты изготовления изделия. Дата производства отмечается на корпусе товара.





Технические характеристики:

Диапазон рабочих температур, °С

-45 ..+125


Напряжение регулирования с батареей при t°=(25 ± 2) °С и нагрузка генератора 5А, В

14,5 ± 0,1

  Напряжение регулирования с батареей при t°=(25 ± 2) °С в диапазоне нагрузки генератора от 5А до 0,9·Imax*, В

14,5 ± 0,15


Максимальный ток выходной цепи, А

8,0

  Тепловая компенсация регулирования напряжение, мВ/°С

-7,0 ± 1,5

  Остаточное напряжение на выходе «DF»: максимальное / типичный, В

0,06/0,05

  Порог срабатывания индикации низкого фазное напряжение, В

3,75 . . 7,25

  Порог срабатывания индикации нижнего напряжение, В

10,9 .. 11,6

  Порог срабатывания индикации повышенное напряжение питания, В

16,15 .. 17,15

  Максимально допустимое долговременное воздействие повышенное напряжение питания, В

18,0

  Максимально допустимое влияние повышенного напряжение питания до 5 мин, В

25,0

  Максимально допустимые импульсные перенапряжения в по ГОСТ 28751, В

200,0

* — Согласно техническим условиям на товар




Схема подключения:






Габаритный чертеж:




Как заменить боковые зеркала на ВАЗ-2114?

Для максимального контроля ситуации на дороге любой автомобиль оборудован зеркалами. Есть два боковых зеркала и салонное (вид сзади). В результате водитель может видеть дорожную ситуацию на все 360 градусов.

В процессе эксплуатации автомобиля возможны ситуации, когда нарушается целостность зеркала. Например, они деформируются в результате аварии или их могут просто украсть для последующей продажи. Также водитель при парковке или при любых других маневрах может задеть зеркало так, что придется менять боковые зеркала на ВАЗ-2114. Давайте узнаем, как заменить эти элементы, какие они бывают, как установить обогреватель и как сделать тюнинг зеркал — это будет полезно начинающим автовладельцам.

Правильный выбор

Многие любители отечественных автомобилей постоянно задаются вопросом, как подобрать боковые зеркала на ВАЗ-2114. Дело в том, что данную продукцию предлагают разные производители, сам зеркальный элемент может быть разного качества. В результате они имеют разные технические характеристики.

Технические характеристики

Производители постоянно стараются делать автомобильные зеркала с современными светоотражающими элементами, оснащать их системой обогрева и электроприводами. Все это позволяет значительно улучшить жизнь владельца автомобиля марки «Жигули». Хорошее зеркало многократно повышает безопасность.

Современные изделия отличаются повышенным уровнем видимости, наличием специальных антибликовых покрытий, четким и качественным изображением, удобной и надежной системой регулировки.

Достаточная видимость автомобильного зеркала достигается сочетанием формы, размера и уровня кривизны оптического отражающего элемента. Также регулируется положение зеркала относительно глаз. От обзора многое зависит — чем он выше, тем больше информации о ситуации получит водитель.

Юные автомобилисты любят оснащать свои автомобили ксеноновой оптикой. Ночью ксенон очень сильно слепит других водителей через боковые зеркала на ВАЗ-2114. Для предотвращения даже минимальных бликов в него вставлен специальный жидкокристаллический слой, который при воздействии яркого света снижает интенсивность отраженного света и помогает защитить водителя, помогая тем самым избежать аварии.

Более четкое изображение, которое просматривается в зеркалах с электроприводом, обеспечивается специальным отражающим слоем. Раньше его наносили только на внутреннюю поверхность отражающего элемента — даже при сильном загрязнении водитель видел искаженное изображение. Современные производители выпускают зеркала бокового вида ВАЗ-2114 со светоотражающим слоем снаружи.

Стандартные модели ВАЗ-2114 и их недостатки

Автомобиль комплектуется изделиями с прочным и достаточно надежным креплением, но при всех этих элементах имеет целую массу очень серьезных недостатков. Основным недостатком, которым отличается стандартное зеркало заднего вида ВАЗ-2114, является плохой обзор. Также к недостаткам можно отнести малое количество вариантов регулировки, и все же он дрожит при движении.

Особенно сильное дрожание можно наблюдать при движении по плохим дорогам или бездорожью. И все бы ничего, но постоянные вибрации приводят к тому, что пластиковая накладка приходит в негодность. А ввиду того, что боковые зеркала ВАЗ-2114 тоже не очень удачной конструкции, большую часть дороги в них просто не видно. Осуществляя маневры, водитель должен отвлекаться, чтобы через окна убедиться в отсутствии помех. Регулировать положение зеркала производитель предлагает с помощью механического рычага – это достаточно удобно, но этот способ примитивен и не дает возможности получить нужный угол наклона при наличии всех слепых зон или хотя бы большинства из них.

Также на стандартные модели устанавливается простейшая антибликовая система на клиновой основе, которая не очень эффективна. В темноте эта примитивная система антибликовой защиты не позволяет водителю точно оценить расстояние до ближайшего транспортного средства и его габаритные размеры.

Кроме того, зимой зеркало и все его составляющие покрываются льдом. И чтобы их почистить, нужно приложить немало усилий. Замена боковых зеркал ВАЗ-2114 на более современные поможет решить все эти проблемы. На рынке представлен широкий выбор альтернативных моделей, идеально подходящих для этих автомобилей.

Альтернативные варианты

В автомагазинах часто встречаются изделия с тросовыми регулировками или зеркала с электроприводом. Имеют функции складывания. Кроме того, на ВАЗ-2114 есть боковые зеркала с обогревом. Есть модификации с защитой от бликов и с повторителями поворотов.

Наиболее известными и популярными производителями являются НПК «Политех», а также компания «Эргон». Довольно часто встречаются качественные модели от японских брендов. Эта замена боковых зеркал ВАЗ-2114 не представляет сложности – ее можно выполнить без доработок. Изделие, вне зависимости от производителя, имеет массивную основу в местах крепления к автомобилю, что значительно снижает или даже предотвращает вибрацию и тряску.

Стоимость и комплектация

Ориентировочно цена одного такого зеркала начинается от 700 руб. Стоимость может значительно варьироваться в зависимости от оборудования. На рынке появились новые левосторонние электрозеркала с асферическим отражающим элементом, а правое имеет обычную сферическую форму.

Электрозеркала такого плана находятся в специальном защитном кожухе — он позволяет надежно защитить стекло зеркала от любых повреждений. Также эти модели имеют антибликовые отражатели разных оттенков. Включает подкладку. Они сделаны из черного пластика, и их сразу можно покрасить в цвет кузова. Продам варианты специально для любителей тюнинга — с повторителями поворотников. Такие детали добавят привлекательности и уникальности внешнему виду машины.

Модели с электроприводом и подогревом

Эти решения сейчас очень популярны. Управлять положением можно с помощью специальных джойстиков.

Функция обогрева добавляет комфорт и удобство. С ним можно справиться с замерзшими зеркалами в сильный мороз и с загрязнением светоотражающих элементов в снег или дождь.

Демонтаж зеркала на ВАЗ-2114

Первым делом нужно демонтировать старое зеркало. Это не сложная задача, и для ее выполнения вам понадобится только обычная отвертка. Для начала нужно поддеть заглушку, которая находится на ручке зеркала. За ним винт под крестовую отвертку.

Далее снимается заглушка — на ВАЗ-2114 она остается на замках. Минусовой отверткой разблокировать защелки очень просто. Под декоративной крышкой находятся три винта — если их открутить, то изделие можно снять.

Эта задача, как заменить боковое зеркало на ВАЗ-2114, решается просто и просто. За это многим нравятся автомобили российского производства – ремонт можно произвести минимумом инструментов и без большого опыта. Для установки нового зеркала нужно сделать все наоборот. Это тоже не сложно.

Как разобрать зеркало боковое

Иногда требуется полная замена зеркала бокового вида ВАЗ-2114. Не исключено, что все обойдется установкой отдельного элемента с левой или правой стороны.

Давайте посмотрим, как можно максимально аккуратно разобрать конструкцию. Сначала необходимо прижать пластиковый корпус изнутри. Держатели отщелкиваются плоской отверткой. Этот способ не слишком надежен – велика вероятность того, что зеркальный элемент или другие детали сломаются.

Второй вариант таит в себе еще большие риски — здесь нужно быстро ударить стеклом по поверхности (но лучше, если оно будет мягким). Это быстрый вариант демонтажа и замены элемента. Воздействие должно быть легким и быстрым. Чтобы заменить пластиковый корпус или основное крепление, вытащите регулировочный стержень и штифт. Сборка с точностью до наоборот.

Установка элементов с подогревом

Установка боковых зеркал на ВАЗ-2114 с подогревом осуществляется по-другому. В монтажном комплекте есть шаблон разметки на бумаге. Его следует приложить к двери и с помощью шила перенести разметку на дверь автомобиля. Затем отрегулировать регулировочный механизм винтом через шайбу. Затем вкрутите три винта, при этом верхний должен пройти через отверстие в регулировочном механизме. Затем устанавливается регулировочная ручка.

Зеркала с обогревом

Есть варианты — можно купить готовое тюнинговое зеркало, а можно купить отдельно нагревательный элемент и установить самостоятельно. По стоимости такой тюнинг обойдется в несколько рублей, а эффективность проекта окупится в миллионы раз.

Нагрев от лампы накаливания

Итак, одна 21-ваттная лампочка способна разморозить даже сильно замерзшее зеркало всего за несколько минут.

Если одной лампы недостаточно, то можно использовать две по 10 Вт или одну, но с двумя контактами. Один предназначен для разморозки, другой будет использоваться для защиты от запотевания. Эта функция не раз спасет вас под дождем или снегом.

Подключение нагревателя

Часто от нагревательного элемента отходит два провода. Вы можете соединять их по своему усмотрению. Так как обогрев должен включаться при обогреве заднего стекла, то шнуры от зеркал можно прикрепить прямо к этому элементу. Если нужен обогрев зеркал независимо от заднего стекла, то нужны и реле и кнопка питания, и предохранитель на 10 ампер. Если кнопка рассчитана на 10 А, можно обойтись и без реле.

Система отопления из подручных материалов с лампочкой.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
