Электросхема ВАЗ 2114 инжектор 8 клапанов с описанием

Главная » ВАЗ 2114 » Электрооборудование

Автор admin На чтение 5 мин. Опубликовано 08.10.2021

Содержание

1. Схема проводки ваз 2114
2. Описание к схеме электрооборудования автомобиля ВАЗ 2114 инжектор 8 клапанов
3. Условная нумерация штекеров в колодках
4. Примечания

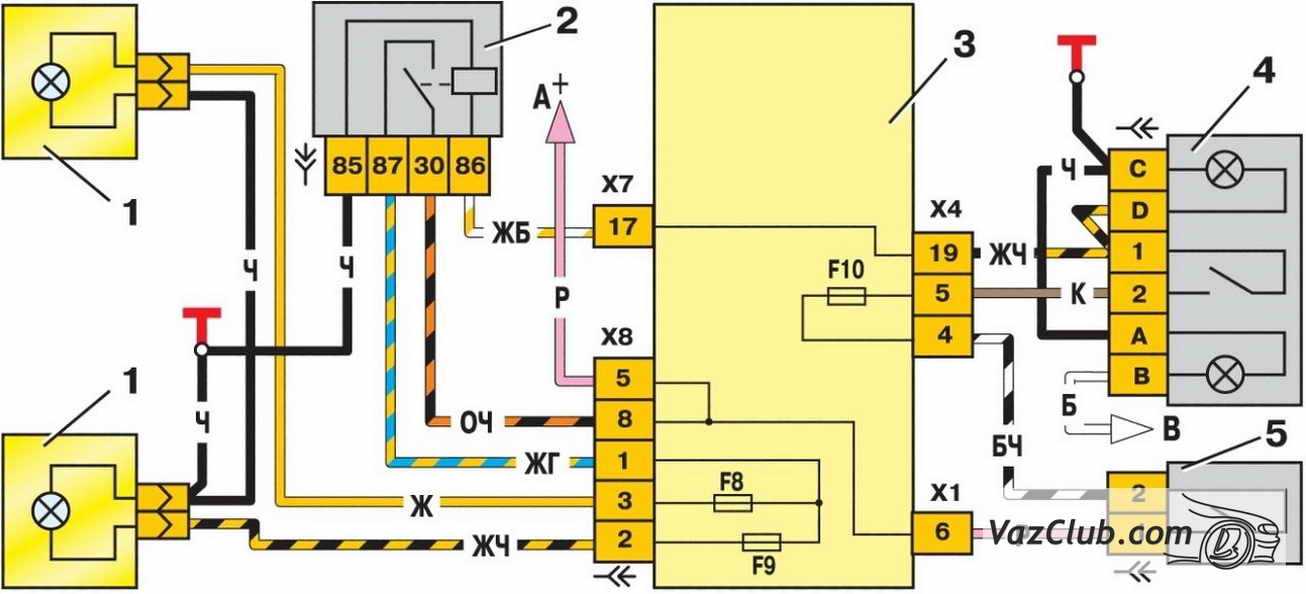

Схема проводки ваз 2114

Описание к схеме электрооборудования автомобиля ВАЗ 2114 инжектор 8 клапанов

Номер на схеме	Наименование/описание
1	Блок фар автомобиля
2	Моторедукторы очистителей фар*
3	Фары (осветительные приборы) противотуманные*
4	Температурный датчик окружающей среды
5	Звуковые сигналы
6	Выключатель осветительного прибора моторного отсека
7	Электродвигатель, приводящий в движение вентилятор системы охлаждения
8	Автомобильный генератор
9	Датчик, сигнализирующий о недостаточном количестве масла
10	Датчик, определяющий уровень омывающей жидкости
11	Датчик, определяющий степень износа колодок переднего тормоза
12	Наконечники проводки ВАЗ 2114, которая соединена с общим насосом омывателя стекол **
13	Насос омывателя ветрового стекла автомобиля
14	Насос омывателя фар*
15	Наконечники проводки, необходимые для соединения с насосом омывателя заднего стекла для автомобилей ВАЗ 2113 и ВАЗ 2114
16	Датчик, сигнализирующий о недостаточном давлении масла в системе
17	Осветительный прибор моторного отсека
18	Наконечник кабеля, необходимый для соединения со жгутом проводов системы зажигания автомобилей ВАЗ 2114 с карбюраторным двигателем или со жгутом проводки системы управления двигателем
19	Моторедуктор очистителя ветрового стекла
20	Автомобильный стартер ВАЗ 2114
21
22	Температурный датчик жидкости системы охлаждения ВАЗ 2114
23	Выключатель осветительных приборов заднего хода автомобиля
24	Датчик, сигнализирующий о недостаточном уровне жидкости в тормозной системе автомобиля
25	Аккумуляторная батарея (АКБ)
26	Датчик, сигнализирующий о недостаточном уровне жидкости в охладительной системе автомобиля
27	Реле включения противотуманных осветительных приборов
28	Блок монтажный
29	Выключатель стоп-сигнала автомобиля
30	Розетка для коммутации шнура переносной лампы (штепсельная)
31	Осветительный прибор для шкалы гидрокорректора фар
32	Выключатель лампы сигнализатора стояночного тормоза
33	Колодка для подключения лампы подсветки
34	Выключатель осветителей приборов автомобиля
35	Выключатель подрулевой
36	Устройство отключения аварийной сигнализации
37	Реле обогревательного элемента передних сидений автомобиля
38	Устройство отключения зажигания
39	Предохраняющее устройство цепи задних противотуманных осветительных приборов
40	Предохраняющее устройство цепи обогревательных элементов передних сидений
41	Предохраняющее устройство цепи блокировки дверных замков
42	Осветительный прибор передней пепельницы
43	Реле зажигания автомобиля
44	Устройство для прикуривания сигарет
45	Осветительный прибор вещевого ящика
46	Выключатель осветительного прибора вещевого ящика
47	Электродвигатель вентилятора воздушного отопителя салона автомобиля
48	Дополнительный резистор двигателя вентилятора воздушного отопителя
49	Переключатель вентилятора воздушного отопителя
50	Осветительный прибор переключателя воздушного отопителя салона
51	Осветительный прибор подсветки рычагов воздушного отопителя
52	Моторедукторы системы электронных стеклоподъемных механизмов передних дверей
53	Переключатель электронного стеклоподъемного механизма передней двери (располагается в правой передней дверце автомобиля)
54	Моторедукторы блокировки дверных замков передних дверей
55	Электропроводка, подключаемая к правому переднему громкоговорителю
56	Моторедукторы блокировки дверных замков задних дверей
57	Электропроводка, подключаемая к правому заднему громкоговорителю
58	Устройство для управления блокировкой дверных замков автомобиля
59	Соединяемые с радиоаппаратурой кабеля
60	Выключатель очистителей фар*
61	Выключатель обогревательного элемента заднего стекла
62	Реле включения задних противотуманных осветительных приборов
63	Колодка, подключаемая к обогревательному элементу переднего правого сидения
64	Выключатель задних противотуманных осветительных приборов
65	Выключатель обогревательного элемента переднего правого сидения
66	Выключатель противотуманных осветительных приборов*
67	Выключатель наружных осветительных приборов
68	Выключатель обогревательного элемента переднего левого сидения
69	Колодка, подключаемая к обогревательному элементу переднего левого сидения
70	Кабеля для подключения к переднему левому громкоговорителю
71	Переключатель электронного стеклоподъемного механизма передней левой двери (установлен в левой двери)
72	Переключатель электронного стеклоподъемного механизма передней левой двери (установлен в левой двери)
73	Кабеля для подключения заднего левого громкоговорителя
74	Указатели поворотов боковые
75	Выключатель плафона на стойках передних дверей
76	Выключатель плафона на стойках задних дверей
77	Плафон
78	Плафон индивидуального освещения салона автомобиля
79	Колодка для соединения со жгутом электропроводки бензонасоса автомобиля
80	Выключатель осветительного прибора багажника
81	Комбинация приборов автомобиля ВАЗ 2114
82	Осветительный прибор багажника
83	Блок индикации бортовой системы контроля автомобиля
84	Маршрутный компьютер ВАЗ 2114*
85	Колодка для соединения со жгутом электропроводки системы управления ДВС
86	Задние наружные осветительные приборы
87	Задние внутренние осветительные приборы
88	Колодка для соединения с обогревательным элементом заднего стекла
89	Осветительные приборы номерных знаков
90	Сигнал торможения (дополнительный), который установлен в спойлере автомобиля ВАЗ 2114

Условная нумерация штекеров в колодках

Обозначение	Описание
А	Блок фар и их очистителей автомобиля ВАЗ 2114
Б	Устройства для прикуривания
В	Монтажного блока ВАЗ 2114, комбинации приборов, устройства отключения зажигания ВАЗ 2114, очистителя ветрового стекла и прочих узлов электронного оборудования автомобиля (нумерация аналогична для колодок с другим числом штекеров)
Г	Реле включения задних противотуманных осветительных приборов
Д	Устройство отключения аварийной сигнализации
Е	Моторедукторы электронных стеклоподъемников и блокировочных элементов дверных замков
Ж	Плафона осветительного оборудования салона

Вторые концы белых кабелей в жгуте электропроводки приборной панели сведены в одну точку. К ней подключен выключатель осветителей приборов (за исключением кабеля белого цвета, подключенного к штекеру «4» колодки «Х2» монтажного блока (28) и к блоку индикации бортовой системы контроля (83). Вторые концы кабелей черного цвета также сведены в точки, которые соединены с массой.

Вторые концы кабелей желтого цвета с полоской голубого цвета сведены в точку, которая соединена со штекером «4» колодки «Х1» монтажного блока автомобиля ВАЗ 2114. Вторые концы кабелей белого цвета с полосками красного цвета сведены в тому, которая соединена со штекером «10» колодки «Х4» монтажного блока автомобиля ВАЗ 2114. Вторые концы кабелей оранжевого цвета сведены в точку, которая подключена к штекеру «3» колодки «Х4» монтажного блока автомобиля ВАЗ 2114.

Примечания

*Могут быть установлены в автомобилях ВАЗ 2115.

**В автомобилях ВАЗ 2115 различной комплектации может быть установлен единственный общий насос омывателя и клапаны электромагнитные омывателей фар и ветрового стекла (также, как на моделях ВАЗ 2108, ВАЗ 2109). Тогда колодки (12) соединяют с насосом омывателя, а кабели, подключаемые насосам (13) и (14), соединяют со соответствующими электромагнитными клапанами.
