Замена радиатора охлаждения на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Радиатор охлаждения – установлен в передней части автомобиля, когда машина едет, радиатор охлаждает за счёт потока воздуха который летит на него, а так же при езде, охлаждающая жидкость циркулирует по всей системе охлаждения и радиатор тоже затрагивается, поэтому то двигатель при езде не так сильно греется чем в том случае, когда стоишь на одном месте и не куда машина не едет.

Примечание!
Чтобы заменить радиатор, инструментов по минимуму нужно, но времени придётся потратить не мало, в общём пригодятся: Различного рода гаечные и накидные ключи, а так же отвёртки, обязательно ёмкостью для слива охлаждающей жидкости запаситесь ну и домкратом если вдруг придётся поднимать переднюю часть у автомобиля (Поднятие передней части, может понадобится только в случае если автомобиль низкий или ёмкость большая, вить как то нужно под него подложить её, ну и её защиту снять мы Вам рекомендуем, чтобы уж ни капли на неё не попало и жидкость хорошо слилась, ничего при этом не испачкав!

Краткое содержание:

Где находится радиатор охлаждения?

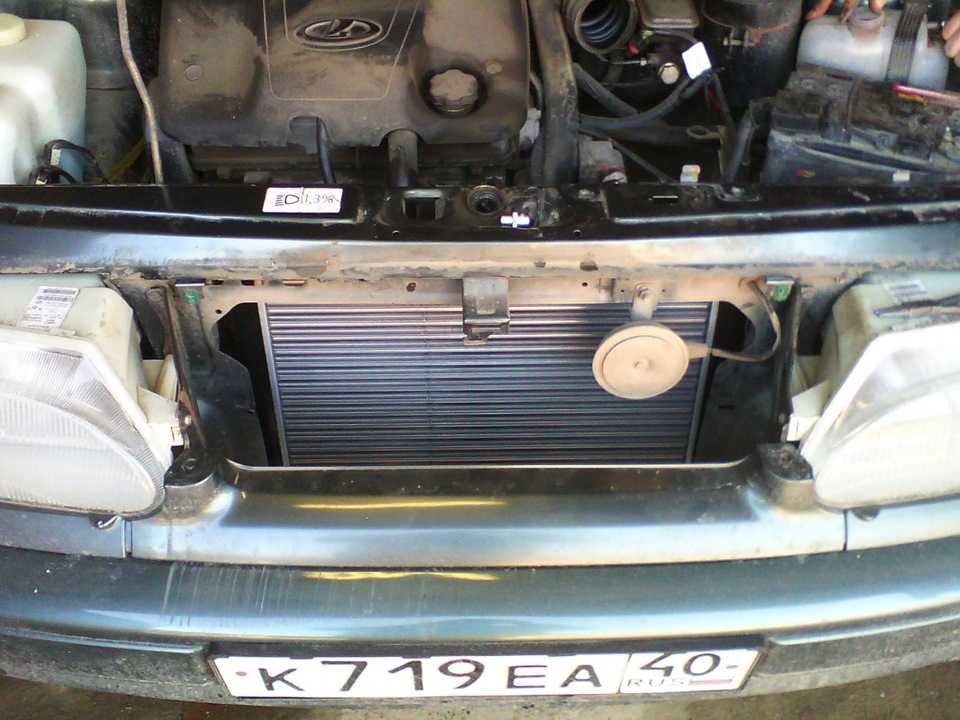

Он прикручен к телевизору автомобиля (Это передняя часть на которой фары располагаются, бампер, противотуманки и так далее) за счёт гаек, менять его не сложно на 8 клапанных автомобилях, но если машина обладает 16 клапанным движком, то заменить радиатор в таком автомобиле будет не так то и просто (На обоих движках он снимается практически идентично, но просто на шестнаре не удобно его вытаскивать), более подробно посмотреть на местонахождение радиатора, Вы можете на фото которое размещено чуть ниже:

Когда нужно менять радиатор охлаждения?
Он меняется только в одном случае, а именно только тогда когда радиатор потёк, заметить быстрое убывание охлаждающей жидкость Вам может быть и не удастся, но всё же то как машина греться будет когда несколько литров выльется из системы охлаждения, Вы почувствуете сразу, после увиденного (Когда Вы поймёте что машина греется сильно, как не грелась ранее), открывайте капот и проверяйте уровень ОЖ который не должен убавляться (Это если система охлаждения полностью за герметизирована), если Вы вдруг увидите что уровень ОЖ мал, но хотя новую жидкость заливали ранее, то это верный признак того что где то жидкость подтекает, найти где она подтекает не трудно, но вот если окажется что это радиатор течёт (Его и в первую очередь смотрите), то в таком случае он сразу же меняется на новый, но если вдруг Вы решите сэкономить, то можете отдать его на ремонт или отремонтировать сами, радиаторы ремонтируются посредством пайки или сварки, более подробно как это делается смотрите в видео-ролике, который размещён по ниже:

Как заменить радиатор охлаждения на ВАЗ 2113-ВАЗ 2115?

Примечание!


Если у Вас пришёл в негодность радиатор, то его оживить можно попытаться, но это нужно делать летом или зимой но только не в лютый мороз (В гараже тёплом лучше), в общём берётся чистая дистиллированная вода и заливается в радиатор, когда она будет залита автомобиль завести придётся и дать поработать до рабочей температуры на оборотах приближённым к 3000-тыс (Смотрите только движок не перегрейте, за температурой следите обязательно), а когда он прогреется, движок заглушить придётся и слить всю воду (Она грязная будет, потому что всю грязь соберёт которая наберётся в радиаторе), если вдруг захотите, то можете эту же операцию проделать повторно, залив новую воду и когда радиатор полностью очиститься, заливайте тосол и пробуйте как система охлаждения у автомобиля работает (Должна будет лучше, но только если радиатор течёт, это процедура не поможет)!

Снятие:
1) Сперва из системы охлаждения всю жидкость слейте (Как слить жидкость, читайте в статье: «Замена охлаждающей жидкости на ВАЗ»), когда охлаждающая жидкость слита будет, снимите корпус воздушного фильтра чтобы он не мешался (Как снять корпус, читайте «в этой статье») и после проделанных операций можно начинать откручивать все болты которые крепят вентилятор к радиатору (Не отвернув их, радиатор Вы не снимите), но только не забудьте ещё и патрубки отсоединить перед откручиванием, они на винтах крепятся, патрубков всего три которые подходят к радиатору (Два больших, один маленький), когда они уже будут отсоединены, можете приступать к выворачиванию болтов и гаек крепления вентилятора, таких болтов всего два (Они в левой части радиатор крепят, см. большое фото), но кроме болтов вентилятор то и гайки удерживают (А гаек всего четыре), одна гайка размещена в самой нижней части вентилятора сбоку (Её легко увидеть, если снять защиту картера и подлезть под низ автомобиля) а три других в верху (см. маленькое фото, они указаны стрелками) и две гайки из этих трёх, ещё и прижимную пластину держат (Указаны красными стрелками), поэтому когда гайки будут откручены, снимите эту пластину и уберите, но только смотрите не потеряйте, а то в таком случае в автомагазин придётся ехать за новой и вот когда все четыре оставшихся гайки будут выкручены, снимите вентилятор, наклонив его к двигателю и вытянув вверх (На 16 клапанных автомобилях на верх Вы его никак не вынете, потому что двигатель мешать будет, поэтому там и радиатор и вентилятор через низ снимаются).

Примечание!
Перед тем как вытягивать вентилятор, найдите провода которые идут от него (Они обычно в нижней части закреплены) и разъедините их между собой, это сделано как раз для того, чтобы вентилятор снять можно было и проводку не нужно никакую резать, более подробно смотрите на фото ниже:

2) Теперь когда появился доступ уже к самому радиатору, наклоните его точно так же к двигателю (Если будет нужно, то попросите помощника наклонить чуть-чуть двигатель, чтобы легче радиатор можно было вытащить из подкапотного пространства, сразу говорим 16 клапанный движок наклонять бесполезно и там всё только через низ или через решётку радиатора вынимается) и выньте через верхнюю часть автомобиля, проверьте наличие двух резиновых подушек на радиаторе (Они по бокам размещены, см. фото ниже) они должны быть целыми и иметь хорее состояние, если будет нужно, замените подушки на новые, если же они уже на Вашем купленном радиаторе есть то можете сразу же всё вместе и устанавливать (Если их нет, то обязательно перенесите, а иначе радиатор греметь сильно будет и царапать краску).

Установка:
Устанавливается новый радиатор на своё место в обратном порядке снятию, когда радиатор будет установлен, на него ставиться вентилятор и после чего всё это закрепляется болтами и гайками, а в завершение патрубки подсоедините на свои места, корпус воздушного фильтра поставьте и залейте охлаждающую жидкость в радиатор и в расширительный бачок автомобиля.

Дополнительный видео-ролик:
Если Вы обладатель 16 клапанного автомобиля семейства Самара 2, то в этом случае просмотрите ролик чуть ниже, в котором как раз и показывается всю процедура по замене радиатора в таких автомобилях.

Самостоятельная замена радиатора ВАЗ 2115 — детальная инструкция

Перегрев двигателя — страшное явление, которое сулит своему владельцу капремонт и серьезные денежные вливания. Для того, чтобы предотвратить перегрев двигателя необходимо регулярно следить за уровнем охлаждающей жидкости, правильной работой термостата, а также состоянием радиатора охлаждения двигателя.

Обнаружив утечку охлаждающей жидкости, или лужи после длительной стоянки — проверьте радиатор двигателя на предмет утечки охлаждающей жидкости. Мокрый след или пробоина в радиаторе — сигнал для немедленного принятия мер. Если трещина или пробой имеет небольшие размеры можно попытаться запаять радиатор охлаждения. Кроме трещин и дыр в радиаторе причиной утечки могут быть нарушения в соединениях или ослабленные хомуты. Если же причина не в хомутах, а ремонт радиатора невозможен или нерентабелен — потребуется замена радиатора.

Актуально: Самостоятельная замена радиатора печки ВАЗ 2114

Как вы будете производить замену — решать вам, вариантов два: доверить выполнение специалистам СТО или произвести ремонт своими руками. Для тех, кто выбрав второй вариант, моя сегодняшняя статья как заменить радиатор ВАЗ 2115 — станет прекрасным руководством и помощником в выполнении данной работы.

Замена радиатора ВАЗ 2115 — детальная инструкция

1. Первым делом необходимо опустошить радиатор, для этого слейте всю охлаждающую жидкость, которая имеется в системе охлаждения двигателя.

2. Проще будет если снять радиатор вместе с электрическим вентилятором (на ВАЗ-2111 кроме всего прочего придется снимать корпус воздушного фильтра).

3. Используя торцовый на «8», открутите две гайки прижимной пластины, после чего снимите ее.

4. Снимите подводящий шланг радиатора с выпускного патрубка, для этого немного отпустите крепежный хомут.

5. Аналогичным образом демонтируйте отводящий шланг радиатора с термостата.

6. Теперь наклоните радиатор в сторону мотора и отпустите хомут пароотводящего шланга радиатора, затем аккуратно снимите его, чтобы не повредить пластмассовый штуцер радиатора.

7. Достаньте радиатор охлаждения вместе с вентилятором, для этого немного наклоните его к двигателю. Если радиатор подлежит ремонту, вентилятор, скорее всего, снимать не потребуется, если же это замена радиатора — снимите вентилятор и установите его на новый радиатор.

8. Чтобы снять электровентилятор используйте ключ на «10», с его помощью открутите два болта крепления и одну гайку.

9. Торцовым на «10» открутите гайку на верхнем креплении электровентилятора к радиатору.

10. Далее используя головку на «8», открутите две гайки крепления прижимной пластины, после этого снимите ее.

11. Снимите вентилятор охлаждения вместе с кожухом.

Возможно вам будет интересно: Самостоятельная замена масла в коробке ВАЗ 2108

Внимание! Перед тем как заменить радиатор убедитесь, что в месте установки имеются две резиновые подушки, именно на них нужно устанавливать радиатор, а подушки в свою очередь нужно установит в отверстия поперечины.

Замена радиатора ВАЗ 2115 — завершена, все, что осталось это собрать все в обратной последовательности и залить охлаждающую жидкость.

&nbsp

Как крепится радиатор на ваз 2114

Ремонт и техническое обслуживание автомобилей своими руками

Как заменит радиатор на ВАЗ-2114? А данный радиатор подходит также для моделей Лады 2108, 2109, 2199, 2113 и 2115.

Начнем с тосола, надо его слить, открутив сливную пробку на нижнем левом углу радиатора…

…, а после — открутим фильтр воздушный (как у нас показано внизу на фото), который крепится на двух болтах,под головку на 13 — в данном случае. Освобождаем фильтр от воздуховода, ослабив хамут (под фигурную отвертку).

Далее, для того, чтобы освободить радиатор от «телевизора», нам нужно открутить верхнее крепление радиатора сняв две гайки на 8 и освободив его от железного хамута.

После чего, ослабляем хомутик «обратки» расширительного бочка

И переходим к патрубкам. На фото внизу показано, что их можно снять ослабив хомуты с помощью отвертки или ключом на 7 или 8.

На фотографии выше мы видим, что нижний патрубок не просто прикручен к термостату, а посажен на герметик, что исключает возможность протекания. так же снимаем и верхний патрубок.

Обязательно отсоедините штекер питания вентилятора.

А теперь аккуратно вытащите радиатор и проследите за тем, чтобы не потерять посадочные подушечки. Их две по нижним углам радиатора.

А теперь нужно снять вентилятор с радиатора. Для этого нужно открутить четыре гайки на 10. Где они расположены вы можете увидеть на фотографиях ниже.

После чего, таким же образом, установите вентилятор к новому радиатору и установите на свои места два патрубка. И в обратном порядке установите радиатор на место.

В конце остается лишь залить тосол (лучше антифриз). Его нужно залить в расширительный бачок. Тосола в такой радиатор заливается примерно 8 литров. Но, залив полный радиатор и расширительный бачок заведите машину и пусть она работает. По мере нагревания термостат откроется и тосол в расширительном бочке уйдет в систему. Потом уже доливайте потихоньку до максимальной отметки на расширительном бочке.

Статья для тех, кто планирует самостоятельно снять и установить на место радиатор системы охлаждения на автомобиле ВАЗ 2114, 13,15.

Снятие радиатора с машины:

  1. Первым делом нужно слить охлаждающую жидкость.
  2. Затем можно снять вентилятор. Если нет необходимости, то можно снять радиатор в сборе с вентилятором.
  3. Ослабляем 2 хомута крепления верхнего и нижнего шлангов и отсоединяем их от радиатора.
  4. При помощи пассатижей расшплинтовываем хомут и отсоединяем пароотводящий шланг радиатора от расширительного бачка.
  5. Достаем радиатор из моторного отсека.

Установка радиатора:

  1. Перед установкой, его нужно почистить от мусора. Внутренности можно промыть моющим средством для системы охлаждения.
  2. Если вы ставите новый радиатор, то нужно переставить со старого резиновые опоры и пробку сливного отверстия, если на новом их нет.
  3. Устанавливаем все на место в обратном порядке.
  4. После установки нужно проверить герметичность соединений.

Видео по снятию радиатора:

Радиатор на ВАЗ 2114: замена своими руками

Радиатор – ключевая деталь системы охлаждения, любого авто. С завода, изготавливаются всего два вида радиаторов – медный и алюминиевый. На автомобилях ВАЗ 2113, 2114 и 2115, устанавливался заводской, алюминиевый вариант. Он имел более низкую стоимость, ежели медный аналог, но при этом, его качество, также значительно уступало.

Алюминиевый сплав довольно хрупкий, и при сильной вибрации или ударе, может запросто дать трещину. В отличии от медного образца, на котором любую трещину можно заварить, для алюминиевого радиатора, такое повреждение станет катастрофическим, и ремонту подлежать не будет. В таком случае, производится замена поврежденного элемента на новый. Как это сделать своими руками, давайте рассмотрим в данной статье.

Порядок работы при снятии

Замена радиатора ВАЗ 2115, также, как и 2114, 2113, процесс довольно нетрудный, и не отнимет у Вас много времени. Начинать замену, нужно не посредственно с снятия старой детали. Перед началом данной процедуры, обязательно слейте охлаждающую жидкость. Сделать это можно, отвернув сливную гайку, расположенную в нижней части детали. Для ускорения процесса, открутите крышку расширительного бачка.

Снимать радиатор, желательно, вместе с электро-вентилятором. Таким образом, Вы облегчите себе работы по демонтажу. Сверху, на демонтируемом элементе, находится специальная прижимная пластина, которая крепится двумя болтами на 8. Их необходимо выкрутить.

Следующий шаг – снять подводящий и отводной патрубки. Для этого, ослабьте хомутики на местах соединений патрубков, с элементами системы охлаждения, с помощью крестовой отвертки. Аккуратно наклоните радиатор, в сторону двигателя, и снимите шланг с отверстия. Делать это нужно крайне осторожно, чтоб не повредить пластиковый штуцер.

Теперь, можно извлечь и сам радиатор. Для этого, аккуратно наклоните его в сторону мотора, и поднимайте вверх. После того, как деталь будет на свободе, осмотрите ее, подлежит ли она ремонту. Если нет, то для замены, вентилятор необходимо также снять.

Порядок работы при установке

Установка нового радиатора, происходит в обратной последовательности. Вентилятор, первым делом, крепится на новую деталь, и только потом устанавливается на свое посадочное место. Монтаж производится также, как и снятие – под углом к двигателю.

Далее, наденьте на отводящее и подводящее отверстие патрубки, закрепив их хомутиками на местах соединений. Поставьте радиатор в правильном положении, под углом в 90 градусов. Установите прижимную пластину, и закрепите ее болтами.

Теперь, можно заливать охлаждающую жидкость, и проверить новую деталь на целостность. Заливать тосол, необходимо через верхнее отверстие, расположенное под заливной крышкой. При этом, крышка расширительного бачка должна быть открыта, дабы избежать воздушных пробок. После того, как охлаждающая жидкость достигнет нужного уровня, залейте тосол в расширяющий бачок, до отметки MAX. Теперь, закройте обе крышки, и заведите двигатель. Проверьте систему охлаждения на наличие течи, особенно в местах соединений. Если течь отсутствует, то Вы можете смело эксплуатировать свой автомобиль. Если же, при осмотре, Вы обнаружили потеки, то новый радиатор, скорее всего, бракованный.

Вывод

Для того, чтоб не сталкиваться с частыми поломками, и с дорогостоящей заменой, лучше потратится один раз, и приобрести медный радиатор. Он, в случае появления трещины, запросто ремонтируется. Также, медный сплав имеет более сильную теплоотдачу, и поэтому, охлаждающая жидкость будет нагреваться не так сильно. Так что, не пожалейте денег, и приобретите образец из медного сплава. Таким образом, Вы сэкономите в дальнейшем и время, и деньги.

Лада.Как поменять радиатор,снятие и установка на ВАЗ 2114-2115.

Как заменит радиатор на ВАЗ-2114? А данный радиатор подходит также для моделей Лады 2108, 2109, 2199, 2113 и 2115.

Начнем с тосола, надо его слить, открутив сливную пробку на нижнем левом углу радиатора…

Радиатор Лада 2108-2115

…, а после — открутим фильтр воздушный (как у нас показано внизу на фото), который крепится на двух болтах,под головку на 13 — в данном случае. Освобождаем фильтр от воздуховода, ослабив хамут (под фигурную отвертку).

Воздушный фильтр (Лада)

Далее, для того, чтобы освободить радиатор от «телевизора», нам нужно открутить верхнее крепление радиатора сняв две гайки на 8 и освободив его от железного хамута.

Откручиваем гайки верхнего крепления радиатора

После чего, ослабляем хомутик «обратки» расширительного бочка

Как открутить шланг обратки расширительного бочка

И переходим к патрубкам. На фото внизу показано, что их можно снять ослабив хомуты с помощью отвертки или ключом на 7 или 8.

Как открутить патрубок от термостата

На фотографии выше мы видим, что нижний патрубок не просто прикручен к термостату, а посажен на герметик, что исключает возможность протекания. так же снимаем и верхний патрубок.

Снимаем верхний патрубок радиатора

Обязательно отсоедините штекер питания вентилятора.

как отсоединить штекер вентилятора радиатора

А теперь аккуратно вытащите радиатор и проследите за тем, чтобы не потерять посадочные подушечки. Их две по нижним углам радиатора.

Замена патрубков радиатора

А теперь нужно снять вентилятор с радиатора. Для этого нужно открутить четыре гайки на 10. Где они расположены вы можете увидеть на фотографиях ниже.

Замена вентилятора радиатора

Замена вентилятора радиатора охлаждения

После чего, таким же образом, установите вентилятор к новому радиатору и установите на свои места два патрубка. И в обратном порядке установите радиатор на место.

В конце остается лишь залить тосол (лучше антифриз). Его нужно залить в расширительный бачок. Тосола в такой радиатор заливается примерно 8 литров. Но, залив полный радиатор и расширительный бачок заведите машину и пусть она работает. По мере нагревания термостат откроется и тосол в расширительном бочке уйдет в систему. Потом уже доливайте потихоньку до максимальной отметки на расширительном бочке.

заправка радиатора, как заменить тосол

Замена радиатора охлаждения ВАЗ 2114 своими руками

ВАЗ 2114 считается одним из самых ярких примеров успеха отечественного автопрома. Эта модель является доработанной версией ВАЗ 2109 и отличается от неё дизайнерским оформлением передней части кузова, обновленными фарами и капотом, оформлением радиаторной решетки, а также пластиковыми молдингами и спойлерами. Однако, как стало известно, автомобиль подвержен поломкам радиатора, может привести к перегреву, а вследствие — и к поломке двигателя.

Замена радиатора охлаждения

Стоит отметить, что радиатор от 2114 подходит и к другим представителям модельного ряда ВАЗ. Как известно, разработки компании ВАЗ – универсальны, поэтому неудивительно, что не только детали системы охлаждения, но и другие запчасти от более ранних и поздних моделей данной марки идеально подойдут и к 2114.

Являясь одной из основных деталей системы охлаждения, находящейся в постоянной работе, радиатору может потребоваться замена, поскольку он засоряется мусором или подвергается механическим повреждениям. Кроме того, замена охлаждающей жидкости должна производиться своевременно, в противном случае, она будет разъедать его изнутри, что, несомненно, приведет к поломке.

Как снять старый?

Перед тем, как будет произведена замена, вне зависимости от производителя транспортного средства, стоит помнить, что процесс демонтажа старого и монтирования нового радиатора должен производиться на холодный двигатель, и ВАЗ 2114 не является тому исключением. Кроме того, перед заменой данной запчасти необходимо отключить аккумулятор и слить охлаждающую жидкость, открутив пробку, расположенную внизу слева.

Во избежание получения ожогов, обязательно охладите двигатель, перед тем, как сливать охлаждающую жидкость.

    Слив жидкость для охлаждения, нужно снять воздушный фильтр, закрепленный двумя болтами, освободив фильтр воздуховода посредством ослабления хомута.
Как закрепить новый
  1. К новой системе охлаждения подключить вентиляторы и закрутить их гайками.
  2. После этого аккуратно вставить его на место, надев на него посадочные подушечки, подключить штекер питания к вентилятору.
  3. Затем нужно закрепить нижний патрубок к термостату, обильно смазав герметиком для исключения возможности протекания, а также закрепить верхний и затянуть хомуты.
  4. Далее необходимо зафиксировать хомут обратки расширительного бачка, прикрепить экран и закрепить железный хомут.
  5. После этого следует установить воздуховод и воздушный фильтр, также закрепив хомутом.

Заправка нового радиатора

В конце, в расширительный бачок нового радиатора следует залить «Тосол» или антифриз. В основном, в новую систему охлаждения заливается приблизительно 5-8 литров жидкости для охлаждения двигателя. Залив антифриз, автомобиль необходимо завести и оставить на несколько минут в работающем состоянии для того, чтобы открылся термостат и антифриз ушел в систему охлаждения двигателя. Замена радиатора 2114, как и любой другой модели ВАЗ, должна проводиться в теплом помещении или в летний сезон.

Замена радиатора охлаждения на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Замена радиатора охлаждения на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!Радиатор охлаждения — установлен в передней части автомобиля, когда машина едет, радиатор охлаждает за счёт потока воздуха который летит на него, а так же при езде, охлаждающая жидкость циркулирует по всей системе охлаждения и радиатор тоже затрагивается, поэтому то двигатель при езде не так сильно греется чем в том случае, когда стоишь на одном месте и не куда машина не едет.

Примечание!Чтобы заменить радиатор, инструментов по минимуму нужно, но времени придётся потратить не мало, в общём пригодятся: Различного рода гаечные и накидные ключи, а так же отвёртки, обязательно ёмкостью для слива охлаждающей жидкости запаситесь ну и домкратом если вдруг придётся поднимать переднюю часть у автомобиля (Поднятие передней части, может понадобится только в случае если автомобиль низкий или ёмкость большая, вить как то нужно под него подложить её, ну и её защиту снять мы Вам рекомендуем, чтобы уж ни капли на неё не попало и жидкость хорошо слилась, ничего при этом не испачкав!

Где находится радиатор охлаждения?Он прикручен к телевизору автомобиля (Это передняя часть на которой фары располагаются, бампер, противотуманки и так далее) за счёт гаек, менять его не сложно на 8 клапанных автомобилях, но если машина обладает 16 клапанным движком, то заменить радиатор в таком автомобиле будет не так то и просто (На обоих движках он снимается практически идентично, но просто на шестнаре не удобно его вытаскивать), более подробно посмотреть на местонахождение радиатора, Вы можете на фото которое размещено чуть ниже:

Когда нужно менять радиатор охлаждения?Он меняется только в одном случае, а именно только тогда когда радиатор потёк, заметить быстрое убывание охлаждающей жидкость Вам может быть и не удастся, но всё же то как машина греться будет когда несколько литров выльется из системы охлаждения, Вы почувствуете сразу, после увиденного (Когда Вы поймёте что машина греется сильно, как не грелась ранее), открывайте капот и проверяйте уровень ОЖ который не должен убавляться (Это если система охлаждения полностью за герметизирована), если Вы вдруг увидите что уровень ОЖ мал, но хотя новую жидкость заливали ранее, то это верный признак того что где то жидкость подтекает, найти где она подтекает не трудно, но вот если окажется что это радиатор течёт (Его и в первую очередь смотрите), то в таком случае он сразу же меняется на новый, но если вдруг Вы решите сэкономить, то можете отдать его на ремонт или отремонтировать сами, радиаторы ремонтируются посредством пайки или сварки, более подробно как это делается смотрите в -ролике, который размещён по ниже:

Как заменить радиатор охлаждения на ВАЗ 2113-ВАЗ 2115?

Примечание!Если у Вас пришёл в негодность радиатор, то его оживить можно попытаться, но это нужно делать летом или зимой но только не в лютый мороз (В гараже тёплом лучше), в общём берётся чистая дистиллированная вода и заливается в радиатор, когда она будет залита автомобиль завести придётся и дать поработать до рабочей температуры на оборотах приближённым к 3000-тыс (Смотрите только движок не перегрейте, за температурой следите обязательно), а когда он прогреется, движок заглушить придётся и слить всю воду (Она грязная будет, потому что всю грязь соберёт которая наберётся в радиаторе), если вдруг захотите, то можете эту же операцию проделать повторно, залив новую воду и когда радиатор полностью очиститься, заливайте тосол и пробуйте как система охлаждения у автомобиля работает (Должна будет лучше, но только если радиатор течёт, это процедура не поможет)!

Снятие:1) Сперва из системы охлаждения всю жидкость слейте (Как слить жидкость, читайте в статье: «Замена охлаждающей жидкости на ВАЗ »), когда охлаждающая жидкость слита будет, снимите корпус воздушного фильтра чтобы он не мешался (Как снять корпус, читайте «в этой статье ») и после проделанных операций можно начинать откручивать все болты которые крепят вентилятор к радиатору (Не отвернув их, радиатор Вы не снимите), но только не забудьте ещё и патрубки отсоединить перед откручиванием, они на винтах крепятся, патрубков всего три которые подходят к радиатору (Два больших, один маленький), когда они уже будут отсоединены, можете приступать к выворачиванию болтов и гаек крепления вентилятора, таких болтов всего два (Они в левой части радиатор крепят, см. большое фото), но кроме болтов вентилятор то и гайки удерживают (А гаек всего четыре), одна гайка размещена в самой нижней части вентилятора сбоку (Её легко увидеть, если снять защиту картера и подлезть под низ автомобиля) а три других в верху (см. маленькое фото, они указаны стрелками) и две гайки из этих трёх, ещё и прижимную пластину держат (Указаны красными стрелками), поэтому когда гайки будут откручены, снимите эту пластину и уберите, но только смотрите не потеряйте, а то в таком случае в автомагазин придётся ехать за новой и вот когда все четыре оставшихся гайки будут выкручены, снимите вентилятор, наклонив его к двигателю и вытянув вверх (На 16 клапанных автомобилях на верх Вы его никак не вынете, потому что двигатель мешать будет, поэтому там и радиатор и вентилятор через низ снимаются).

Примечание!Перед тем как вытягивать вентилятор, найдите провода которые идут от него (Они обычно в нижней части закреплены) и разъедините их между собой, это сделано как раз для того, чтобы вентилятор снять можно было и проводку не нужно никакую резать, более подробно смотрите на фото ниже:

2) Теперь когда появился доступ уже к самому радиатору, наклоните его точно так же к двигателю (Если будет нужно, то попросите помощника наклонить чуть-чуть двигатель, чтобы легче радиатор можно было вытащить из подкапотного пространства, сразу говорим 16 клапанный движок наклонять бесполезно и там всё только через низ или через решётку радиатора вынимается) и выньте через верхнюю часть автомобиля, проверьте наличие двух резиновых подушек на радиаторе (Они по бокам размещены, см. фото ниже) они должны быть целыми и иметь хорее состояние, если будет нужно, замените подушки на новые, если же они уже на Вашем купленном радиаторе есть то можете сразу же всё вместе и устанавливать (Если их нет, то обязательно перенесите, а иначе радиатор греметь сильно будет и царапать краску).

Установка:Устанавливается новый радиатор на своё место в обратном порядке снятию, когда радиатор будет установлен, на него ставиться вентилятор и после чего всё это закрепляется болтами и гайками, а в завершение патрубки подсоедините на свои места, корпус воздушного фильтра поставьте и залейте охлаждающую жидкость в радиатор и в расширительный бачок автомобиля.

Дополнительный -ролик:Если Вы обладатель 16 клапанного автомобиля семейства Самара 2, то в этом случае просмотрите ролик чуть ниже, в котором как раз и показывается всю процедура по замене радиатора в таких автомобилях.

Лада.Как поменять радиатор,снятие и установка на ВАЗ 2114-2115.

Как заменить радиатор на ВАЗ-2114? А данный радиатор подходит также для моделей Лады 2108, 2109, 2199, 2113 и 2115.

Начнем с тосола,  надо его слить, открутив сливную пробку на нижнем левом углу радиатора…

Радиатор Лада 2108-2115

…, а после – открутим фильтр воздушный (как у нас показано   внизу на фото), который  крепится на двух болтах,под головку на 13 – в данном случае. Освобождаем фильтр от воздуховода, ослабив хамут (под фигурную отвертку).

Воздушный фильтр (Лада)

Далее, для того, чтобы освободить радиатор от “телевизора”, нам нужно открутить верхнее крепление радиатора сняв две гайки на 8 и освободив его от железного хамута. Кстати, если Вам нужны для ремонта автомобиля или же для обустройства гаража круглые трубы, то можете смело делать заказ тут:sozidatel.com.ua/ua/kruhla-truba .

Откручиваем гайки верхнего крепления радиатора

Замена радиатора…

После чего, ослабляем хомутик “обратки” расширительного бочка

Как открутить шланг обратки расширительного бочка

И переходим к патрубкам. На фото внизу показано, что их можно снять ослабив хомуты с помощью отвертки или ключом на 7 или 8.

Как открутить патрубок от термостата

На фотографии выше мы видим, что нижний патрубок не просто прикручен к термостату, а посажен на герметик, что исключает возможность протекания. так же снимаем и верхний патрубок.

Снимаем верхний патрубок радиатора

Обязательно отсоедините штекер питания вентилятора.

как отсоединить штекер вентилятора радиатора

А теперь аккуратно вытащите радиатор и проследите за тем, чтобы не потерять посадочные подушечки. Их две по нижним углам радиатора.

Замена патрубков радиатора

А теперь нужно снять вентилятор с радиатора. Для этого нужно открутить четыре гайки на 10. Где они расположены вы можете увидеть на фотографиях ниже.

Замена вентилятора радиатора

Замена вентилятора радиатора охлаждения

После чего, таким же образом, установите вентилятор к новому радиатору и установите на свои места два патрубка. И в обратном порядке установите радиатор на место.

Радиатор лада

В конце остается лишь залить тосол (лучше антифриз). Его нужно залить в расширительный бачок. Тосола в такой радиатор заливается примерно 8 литров. Но, залив полный радиатор и расширительный бачок заведите машину и пусть она работает. По мере нагревания термостат откроется и тосол в расширительном бочке уйдет в систему. Потом уже доливайте потихоньку до максимальной отметки на расширительном бочке.

заправка радиатора, как заменить тосол

Как снять радиатор ваз 2114 своими руками

Вот и поменял я радиатор на своём авто, а вместе с радиатором и термостат, и патрубки, и расширительный бачок.
Началось все достаточно давно: антифриз начал убегать через год после покупки: сначала помогла протяжка всех хамутиков (до которых можно было дотянуться без дополнительных разборок).

Потом заменил бачок расширительный: протерся, потрескался и начал протекать.

Радиатор сопливил всё это время. Даже на регулярном ТО у оф дилера на это и мои жалобы о том, что убегает антифриз, закрыли глаза, тупо подлили антифриз до уровня и все!

И вот, 31 августа, увидел под машиной огромную лужу — сомнений не было, это антифриз. Открыл капот, ничего не увидел. Сел, поехал — машина не греется, решил доездить до субботы.

И вот суббота, еду в магаз затариваться. Набрал всего тыщи на 4.

Заехал в гараж. Вот так льет:

как из ведра

Вот эта куча всего)))

Приехал в гараж и начал разбирать.

Снял воздухан:

как-то так

И поставил вентилятор, чтобы все быстрее остыло

без комментариев )))

Как все остыло, вытащил радиатор:

такая вот дырень)))

Потом переставил вентилятор:

все на новом месте

Также поменял термостат:

фирмы финвал



Крепится на трех винтах

Дошел и до бочка.

Снял старый и вот что увидел:

Треснул по шву, все вылилось через эту дырку

Далее фото почти нет, т.к. все руки в герметике и другой грязи))

Вот окончательный результат:

новенький радиатор!

Провозился с заменой часа 3-4. Результатом остался доволен.

Благодаря замене термостата, температура двигателя держится на уровне 90 градусов, до этого при движении не поднималась выше 70.

Поезжу недельку, посмотрю, не убегает ли антифриз где-нить. Если что, надо будет подделывать.

Как снять и установить радиатор системы охлаждения на ВАЗ 2114

Статья для тех, кто планирует самостоятельно снять и установить на место радиатор системы охлаждения на автомобиле ВАЗ 2114, 13,15.

Снятие радиатора с машины:

  1. Первым делом нужно слить охлаждающую жидкость.
  2. Затем можно снять вентилятор. Если нет необходимости, то можно снять радиатор в сборе с вентилятором.
  3. Ослабляем 2 хомута крепления верхнего и нижнего шлангов и отсоединяем их от радиатора.
  4. При помощи пассатижей  расшплинтовываем хомут и отсоединяем пароотводящий шланг радиатора от расширительного бачка.
  5. Достаем радиатор из моторного отсека.

Установка радиатора:

  1. Перед установкой, его нужно почистить от мусора. Внутренности можно промыть моющим средством для системы охлаждения.
  2. Если вы ставите новый радиатор, то нужно переставить со старого резиновые опоры и пробку сливного отверстия, если на новом их нет.
  3. Устанавливаем все на место в обратном порядке.
  4. После установки нужно проверить герметичность соединений.

Видео по снятию радиатора:

Как поменять радиатор,снятие и установка на ВАЗ 2114-2115

Начнем с тосола,  надо его слить, открутив сливную пробку на нижнем левом углу радиатора…

Радиатор Лада 2108-2115

…, а после – открутим фильтр воздушный (как у нас показано   внизу на фото), который  крепится на двух болтах,под головку на 13 – в данном случае. Освобождаем фильтр от воздуховода, ослабив хамут (под фигурную отвертку).

Далее, для того, чтобы освободить радиатор от “телевизора”, нам нужно открутить верхнее крепление радиатора сняв две гайки на 8 и освободив его от железного хамута.

Откручиваем гайки верхнего крепления радиатора

Замена радиатора…

После чего, ослабляем хомутик “обратки” расширительного бочка

Как открутить шланг обратки расширительного бочка

И переходим к патрубкам. На фото внизу показано, что их можно снять ослабив хомуты с помощью отвертки или ключом на 7 или 8.

Как открутить патрубок от термостата

На фотографии выше мы видим, что нижний патрубок не просто прикручен к термостату, а посажен на герметик, что исключает возможность протекания. так же снимаем и верхний патрубок.

Снимаем верхний патрубок радиатора

Обязательно отсоедините штекер питания вентилятора.

как отсоединить штекер вентилятора радиатора

А теперь аккуратно вытащите радиатор и проследите за тем, чтобы не потерять посадочные подушечки. Их две по нижним углам радиатора.

Замена патрубков радиатора

А теперь нужно снять вентилятор с радиатора. Для этого нужно открутить четыре гайки на 10. Где они расположены вы можете увидеть на фотографиях ниже.

Замена вентилятора радиатора

Замена вентилятора радиатора охлаждения

После чего, таким же образом, установите вентилятор к новому радиатору и установите на свои места два патрубка. И в обратном порядке установите радиатор на место.

Радиатор лада

В конце остается лишь залить тосол (лучше антифриз). Его нужно залить в расширительный бачок. Тосола в такой радиатор заливается примерно 8 литров. Но, залив полный радиатор и расширительный бачок заведите машину и пусть она работает. По мере нагревания термостат откроется и тосол в расширительном бочке уйдет в систему. Потом уже доливайте потихоньку до максимальной отметки на расширительном бочке.

заправка радиатора, как заменить тосол

Источники

  • arbi-idirisov.ru/kak-pomenyat-radiator-na-vaz-2114-2115/
  • remont2114.club/kak-snyat-i-ustanovit-radiator-sistemy-ohlazhdeniya-na-vaz-2114/
  • drive2.ru/l/7594748/

Замена радиатора охлаждения ВАЗ 2114 своими руками

Автор Александр Мариков На чтение 3 мин. Опубликовано

Радиатор охлаждения автомобилей ВАЗ

ВАЗ 2114 считается одним из самых ярких примеров успеха отечественного автопрома. Эта модель является доработанной версией ВАЗ 2109 и отличается от неё дизайнерским оформлением передней части кузова, обновленными фарами и капотом, оформлением радиаторной решетки, а также пластиковыми молдингами и спойлерами. Однако, как стало известно, автомобиль подвержен поломкам радиатора, может привести к перегреву, а вследствие — и к поломке двигателя.

Замена радиатора охлаждения

Стоит отметить, что радиатор от 2114 подходит и к другим представителям модельного ряда ВАЗ. Как известно, разработки компании ВАЗ – универсальны, поэтому неудивительно, что не только детали системы охлаждения, но и другие запчасти от более ранних и поздних моделей данной марки идеально подойдут и к 2114.

Являясь одной из основных деталей системы охлаждения, находящейся в постоянной работе, радиатору может потребоваться замена, поскольку он засоряется мусором или подвергается механическим повреждениям. Кроме того, замена охлаждающей жидкости должна производиться своевременно, в противном случае, она будет разъедать его изнутри, что, несомненно, приведет к поломке.

Как снять старый?

Демонтаж радиатора охлаждения и его патрубков ВАЗ 2114

Перед тем, как будет произведена замена, вне зависимости от производителя транспортного средства, стоит помнить, что процесс демонтажа старого и монтирования нового радиатора должен производиться на холодный двигатель, и ВАЗ 2114 не является тому исключением. Кроме того, перед заменой данной запчасти необходимо отключить аккумулятор и слить охлаждающую жидкость, открутив пробку, расположенную внизу слева.

Во избежание получения ожогов, обязательно охладите двигатель, перед тем, как сливать охлаждающую жидкость.

  1. Слив жидкость для охлаждения, нужно снять воздушный фильтр, закрепленный двумя болтами, освободив фильтр воздуховода посредством ослабления хомута.
  2. После того, как радиатор будет освобожден от воздушного фильтра, необходимо демонтировать защитный экран, предусмотренный разработчиками ВАЗ. Для этого необходимо ослабить верхние крепления, снять железный хомут и ослабить хомут обратки расширительного бачка.
  3. Также следует снять патрубки: верхний можно демонтировать посредством ослабления железных хомутов с помощью ключа на 8 или отвертки, нижний же, в большинстве случаев, не только прикручен к термостату, а и посажен на специальный герметик, исключающий протекание жидкости из радиатора. Чтобы снять нижний патрубок, необходимо удалить герметик и ослабить хомут.
  4. Кроме того, необходимо обязательно отключить провод питания вентилятора, после чего саму деталь можно вынуть, сняв посадочные подушки.

    Извлечение радиатора и его крепления

  5. Затем необходимо снять вентилятор, прикрученный на несколько гаек. Основная работа по демонтажу главной части системы охлаждения двигателя окончена, дело осталось за малым — её замена.

Как закрепить новый

  1. К новой системе охлаждения подключить вентиляторы и закрутить их гайками.
  2. После этого аккуратно вставить его на место, надев на него посадочные подушечки, подключить штекер питания к вентилятору.
  3. Затем нужно закрепить нижний патрубок к термостату, обильно смазав герметиком для исключения возможности протекания, а также закрепить верхний и затянуть хомуты.
  4. Далее необходимо зафиксировать хомут обратки расширительного бачка, прикрепить экран и закрепить железный хомут.
  5. После этого следует установить воздуховод и воздушный фильтр, также закрепив хомутом.

Заправка нового радиатора

Заправка охлаждающей жидкости

В конце, в расширительный бачок нового радиатора следует залить «Тосол» или антифриз. В основном, в новую систему охлаждения заливается приблизительно 5-8 литров жидкости для охлаждения двигателя. Залив антифриз, автомобиль необходимо завести и оставить на несколько минут в работающем состоянии для того, чтобы открылся термостат и антифриз ушел в систему охлаждения двигателя. Замена радиатора 2114, как и любой другой модели ВАЗ, должна проводиться в теплом помещении или в летний сезон.

Как поменять радиатор отопителя ВАЗ 2114 быстро ⋆ I Love My Lada

Замена радиатора печки на ВАЗ 2114 не вызывает особого энтузиазма у владельцев моделей Самар с «низкой» панелью. Как правило работа связана с полной разборкой салона, точнее, передней панели. А это само по себе занимает массу времени и сил. Впрочем, есть и один плюс в таком методе. Можно заодно устранить все сверчки и утеплить моторный щиток. И все же если снимать радиатор отопителя на ВАЗ 2114 с демонтажем панели нас по каким-то причинам не привлекает, можно пойти другим путем и снять его быстрее. Заодно разберемся, какие радиаторы лучше показали себя на этой модели, а какие не самым лучшим образом.

Какой радиатор печки лучше на ВАЗ 2114, конструкция и особенности отопителя

На всех автомобилях восьмого-девятого семейства, в том числе и на ВАЗ 2113-2115, схема работы отопителя идентичная. Источником тепла, как положено, служит наш двигатель, а в роли теплоносителя выступает антифриз системы охлаждения. Он прогревает радиатор печки, который находится в замкнутом кожухе и обдувается потоком воздуха, нагнетаемым турбиной отопителя. Теплый воздух поступает по воздуховоду в салон. Холодный радиатор печки — это редкая, но неприятная болезнь всех автомобилей ВАЗ. А замена радиатора отопителя, по крайней мере на ВАЗ 2114-2115, бывает необходима из-за течи или забитых сот радиатора. Если он медный, то еще подлежит ремонту. Если алюминиевый — только под замену.

Принципиальная схема работы отопителя

Какие радиаторы отопителя ВАЗ 2114 лучше. Характеристики, конструкция

Конструкция радиаторов может отличаться как материалами (медь, алюминий), так и величиной сот, наличием завихрителей. У каждого материала есть свои плюсы и минусы. Вкратце, вот они:

  1. Медный радиатор. Отличный выбор. Имеет высокую тепловую инерцию (медленно нагревается, медленно остывает), ремонтопригоден, имеет отличные теплопередающие свойства. Минус в том, что они дороже и тяжелее алюминиевых. Медный радиатор печки
  2. Алюминиевый радиатор. Тоже неплохо. Стоят недорого, но не ремонтируются. Если потек — сразу лом цветных металлов. Быстро нагреваются, но и быстро остывают. Проблем с ассортиментом не замечено. Можно купить практически за любую цену. Алюминиевый радиатор

Величина сот также важна. Чем мельче соты, тем большее количество воздуха прогревается за единицу времени. Радиаторы с крупной сотой имеют меньший КПД, но и стоят дешевле, легче весят. В принципе, они имеют смысл только в регионах с относительно теплым климатом, хотя есть несколько производителей, которые не экономят на материале и продают достаточно качественный продукт.

Завихрители внутри трубок медного радиатора

При покупке не помешает узнать у продавца, есть ли в трубках сот радиатора пластиковые завихрители или турбулизаторы. Их наличие нельзя назвать принципиальным, но очень желательным. Дело в том, что завихрители с одной стороны задерживают прогретый антифриз, тем самым вынимая из него максимум тепловой энергии, а с другой стороны способствуют лучшей теплопередаче между жидкостью и материалом радиаторных сот.

По данным АвтоВАЗа, завихрители увеличивают эффективность работы радиатора на 25-30% на оборотах около 800-1000 в минуту, на 20% при оборотах коленвала 2,5-3 тысячи в минуту и на 5 тысячах в минуту увеличивают эффективность теплоотдачи на 4-7%.

Завихрители

Следовательно, для покупки желательно выбирать радиатор с завихрителями, мелкими сотами, а материал подбираем на свое усмотрение.

Рейтинг лучших радиаторов печки ВАЗ 2114, отзывы владельцев

На прилавках магазинов слишком много радиаторов для 2114, чтобы высказываться однозначно о каких-то из них. Тем не менее публика расставляет свои приоритеты следующим образом:

  1. Лидер по положительным отзывам — димитровградский радиатор ДААЗ с артикулом 21080-8101060-00. Поставляется в оригинальной упаковке либо синего, либо красного цветов. Завихрители в наличии, мелкая сота. Срок службы от 3 до 6 лет. Цена на 2018 год — 420 гривен или $15,5, выполнен из алюминия.
  2. Медный двухрядный радиатор производства ООО «Оренбургский радиатор» с артикулом 1102-8101.100. Мелкая сота, отличные теплопередающие свойства. Работает не хуже родного, при этом подлежит ремонту. Служит до 10 лет, цена от 870 гривен ($32). Размеры радиатора — 261х150х47.

  3. Самый массовый радиатор — алюминиевый Лузар с артикулом LRh-0108. С ценой около 12 долларов по качеству и количеству положительных отзывов уступает родному и медному.
  4. Самый недорогой — AURORA с номером HR-LA 2108. Цена около 200 гривен или 7 долларов. Как стоит, так и греет. Малая площадь обдува, алюминий неважного качества. В качестве безвыходной замены ставить можно, но не более того.
  5. Радиатор Аляска 2108-81001050, цена на уровне Лузара, но отзывы очень противоречивые. Алюминий, без завихрителей.

При покупке радиатора в магазине стоит просить у продавца сертификат качества и проверять внутренности на наличие завихрителей (их видно, если заглянуть внутрь трубки или слышно, если потрясти радиатор).

Замена радиатора печки ВАЗ 2114 — ВАЗ 2115 своими руками

Замена радиатора печки на 2114 с низкой панелью обычно проводится при снятой передней панели, но мы избавимся от этого мероприятия, если нет необходимости ремонтировать или модернизировать воздуховоды или утеплять или обесшумливать салон. Работа должна занять не более часа, если следовать инструкции:

  1. Сливаем антифриз на холодном двигателе.

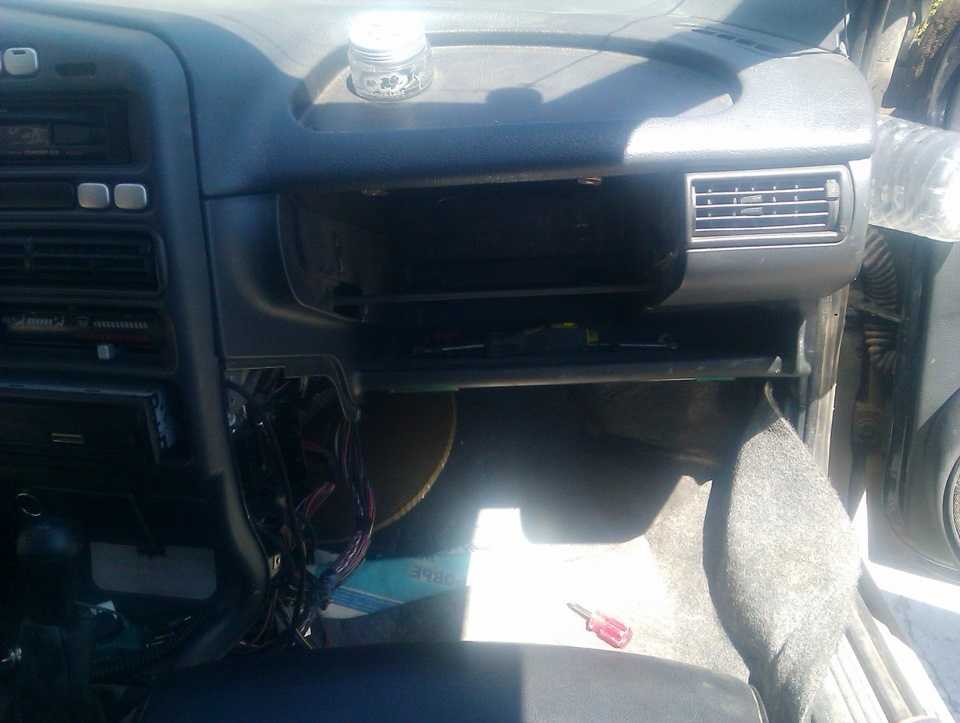

  2. Снимаем боковые крышки передней панели и бардачок. Этого можно не делать, но со снятым бардачком замена проходит быстрее.
  3. Откручиваем два винта крепления к полику, они расположены слева и справа.
  4. Откручиваем фиксаторы тросиков привода заслонки печки.
  5. Откручиваем два самореза в правом верхнем углу панели под заглушкой.
  6. Аккуратно и бережно транслируем всю панель на себя.
  7. Освобождаем от хомутов два патрубка радиатора, подставив емкость для сбора антифриза.
  8. В принципе, радиатор можно снимать, но он упирается в днище.
  9. Чтобы снять освобожденный от хомутов и фиксаторов радиатор, достаточно просто приподнять правую часть панели домкратом, уперев его в пол и в кромку панели.
  10. Устанавливаем новый радиатор и собираем панель в обратном порядке.

Перед заливкой антифриза обязательно снимаем трубку, которая подключена к штуцеру дроссельного узла. Это необходимо для того, чтобы избежать возникновения воздушной пробки в системе охлаждения. Заливаем антифриз в бачок и следим за появлением жидкости в трубке. После появления антифриза устанавливаем трубку на место и доливаем жидкость до уровня.

полезных советов и важных моментов

Когда дело доходит до замены радиатора отопителя ВАЗ-2114, возникает огромное количество сложностей. Например, невозможно разобрать устройство или наоборот возникают трудности с установкой. Посмотрим, что делать и как это требует много времени и сил.

Когда заменять радиатор отопителя ВАЗ

Как показывает практика, причин, по которым может потребоваться установка нового устройства, всего несколько.Одна из них — течь в радиаторе. К сожалению, купить новый намного проще и по времени, и по деньгам. Независимо от размера отверстий, устройство не справится в полной мере со своей ближайшей задачей. Если вы посетите сервис, радиатор почините, однако через какое-то время он снова потечет, и на ремонт уйдет неплохая сумма.

Также возможно засорение устройства. В этом случае его тоже следует удалить, но ситуация не так безнадежна и можно попробовать исправить. Делаем это с Керхером.Можно попробовать запустить сжатый воздух. Но следует избегать слишком высокого давления, которое не выдержит радиатора. Как правило, других поломок не бывает, поэтому оборудование необходимо немедленно заменять.

Как правильно выбрать радиатор

Итак, перед нами непростой выбор. Дело в том, что замена радиатора отопителя ВАЗ-2114 имеет несколько нюансов. Например, заводской агрегат имеет высокую степень нагрева. Но рынок не может его найти, так что придется довольствоваться тем, что есть у нас.Не рекомендуется покупать б / у, в принципе понятно почему. Через месяц-два вам нужно будет купить новый радиатор, проще говоря — потратить больше времени.

Как показывает практика, большой популярностью у автолюбителей производитель пользуется ДААЗ, который отличается исключительно высоким качеством. Также приятный сюрприз по коэффициенту теплопередачи. Нельзя сказать, что радиатор отопителя ВАЗ-2114 может быть алюминиевым или медным. Сложно сказать, какой из них лучше. Как медный, так и алюминиевый радиатор имеет свои достоинства и недостатки, которые выражаются в сроке службы, теплоотдаче и т. Д.

Как заменить

Прежде всего, надо полностью слить охлаждающую жидкость, сделать это достаточно легко. Снимаем панель приборов, это делается для того, чтобы получить доступ к радиатору. Чтобы процедура не занимала много времени, рекомендуется демонтировать панели не полностью, а частично.

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами.Впрочем, с этим товаром их много …

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла. Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду.Также должно быть обеспечено снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из нескольких …

Можно снять перчаточный ящик и консоль, после чего нужно снять крепление с левой стороны. Желательно иметь помощника, который потянет панель, а вы снимете радиатор. Есть второй способ: для этого нужно открутить крепления с обеих сторон панели. Затем нужно ослабить все скобы.

Сейчас заменить радиатор отопителя ВАЗ-2114 не проблема.Но прежде чем снимать прибор, отсоедините все провода от электродвигателя печки. Видим четыре гайки, которые необходимо открутить. Завершающий этап — ослабление хомутов, к которым крепятся патрубки радиатора. Вот в принципе и все.

Вывод

Как видите, замена радиатора отопителя ВАЗ-2114 не такая уж и сложная процедура. Поскольку установка практически такая же, проблем возникнуть не должно. Единственное, что нужно сделать, это поменять все трубы и хомуты.Но нужно посмотреть на их состояние, если их состояние удовлетворительное, можно оставить старые.

Также не забудьте слить охлаждающую жидкость. После запуска мотора духовку следует хорошо прогреть. Если он работает плохо, возможно, образовалась воздушная трубка. Все работы необходимо выполнять в проветриваемом помещении. Авто можно поставить на ручник. Учтите, что если замена радиатора отопителя ВАЗ-2114 произведена сразу после работы машины, то прибор будет горячим, лучше немного подождать.

Как заменить систему охлаждения ВАЗ-2114: схема

Из статьи вы подробно узнаете о системе охлаждения ВАЗ-2114, из каких элементов она состоит, а также о возможных неисправностях. Двигатель внутреннего сгорания работает за счет того, что воспламеняет топливо (в данном случае бензин). При этом выделяется большое количество тепла. На автомобилях, как правило, применяется система жидкостного охлаждения, в которой вода (или антифриз) с помпой движется по рубашке вокруг цилиндров, по термостату и радиаторам.Более подробно нужно рассмотреть каждую составляющую, чтобы понять суть происходящих процессов.

Радиаторы охлаждения

В автомобилях используются два радиатора — основной, который расположен в передней части, и отопительный прибор, предназначенный для обогрева салона. На ВАЗ-2114 система охлаждения двигателя, как и на других машинах, подключена к отопителю. Общая схема радиаторов представляет собой два пластиковых бачка, между которыми расположены трубки из меди или латуни. Для улучшения теплообмена между этими трубками используются тонкие металлические пластины.Очень часто причиной повышенной температуры двигателя является разрушение этих пластин или отсутствие зазора между ними.


Конструкция системы охлаждения ВАЗ-2114 такова, что радиатор обдувается встречным потоком воздуха в штатном режиме. Если температура поднимается выше нормы, включается электровентилятор. Об этом будет рассказано ниже. В процессе эксплуатации автомобилей необходимо очищать соты от скопившейся грязи. В них попадают насекомые, пыль, ухудшается теплоотдача, охлаждение двигателя становится не таким эффективным.Особенно это заметно при движении по пробкам.



Термостат

Схема системы охлаждения ВАЗ-2114 имеет два контура — малый и большой. В первом случае жидкость циркулирует через рубашку двигателя, подогреватель, избыток сливается в расширительный бачок. Во втором случае к этой цепочке также подключается основной радиатор. С его помощью происходит более интенсивное охлаждение. И это делает термостат — небольшой прибор, в основе которого лежит пластина из термочувствительного металла.


Чаще всего используются биметаллические пластины, очень похожие на те, что встречаются в автоматических выключателях. Только одно отличие — габариты немного больше, так как эта пластина действует на вентиль. Последний открывает канал подачи жидкости в верхнюю часть радиатора. Чем выше температура, тем больше открывается клапан. Это позволяет избежать перегрева двигателя. Если температура достигает критического значения, при котором антифриз даже закипает, происходит принудительная продувка воздухом.

Насос (жидкостной насос)

На автомобиле ВАЗ-2114 система охлаждения двигателя герметичная, с принудительной циркуляцией.С помощью помпы по системе циркулирует вода (антифриз). Чем быстрее это произойдет, тем раньше двигатель прогреется зимой и остынет летом. К тому же без дополнительного «рывка» процесс охлаждения не сможет пройти нормально — жидкость закипит возле двигателя и останется холодной в отопителе и радиаторе. Насос принудительно перекачивает жидкость по каналам и соплам.






Наиболее частые поломки жидкостного насоса связаны с разрушением втулки или подшипника (в зависимости от производителя агрегата).Срок службы насоса не превышает 90 тысяч километров, что эквивалентно трем годам эксплуатации. Примерно столько же тосола функционирует нормально. В дальнейшем добавки начинают пропадать. В систему охлаждения ВАЗ-2114 необходимо раз в три года заливать свежий антифриз, устанавливать новый насос и патрубки, если их состояние не внушает доверия.

Электровентилятор радиатора

Радиатор установлен в моторном отсеке, имеет три отверстия.Два верхних — для подачи горячего антифриза и подключения к расширительному бачку. Именно через последние при нагревании выплескивается лишняя жидкость. Охлаждение улучшено вентилятором. Устанавливается прямо на радиатор. Управление осуществляется с помощью компьютера и датчика, который находится в корпусе термостата.


Система охлаждения ВАЗ-2114 отличается тем, что датчик используется самостоятельно. Он дает сигнал о текущей температуре. Электронный блок управления выполняет анализ и обработку, после чего отправляет данные на индикатор.Кроме того, он отвечает за включение вентилятора — при достижении определенного значения электронный ключ замыкается и на обмотку реле поступает питание. Последний замыкает цепь питания электровентилятора и начинает дуть.

Вентилятор отопителя салона

Он такой же, как на предшественниках ВАЗ — с 2108 до 21099. Система охлаждения (инжектор) ВАЗ-2114 практически не отличается от установленной на девятке с карбюраторными двигателями. Устанавливается в моторном отсеке, посередине, рядом с блоком предохранителей.Для замены отсоедините провода от массы и резистора. Рядом с правой ногой водителя, в нише корпуса отопителя, находится небольшая плата с постоянным резистором. С его помощью получается изменять частоту вращения ротора вентилятора в широких пределах. В отличие от аналогичных элементов автомобилей классической серии, вентилятор отопителя на ВАЗ-2114 турбинный, поэтому воздушный поток намного интенсивнее.



Крышка расширительного бачка

Довольно интересная конструкция, которая также характерна для системы охлаждения ВАЗ-2114.С его помощью получается поддерживать определенное значение давления. В пробке два клапана:

  1. Впускной — всасывает воздух из атмосферы при падении давления до 0,03 бар.
  2. Выпускное отверстие — открывается, когда давление в системе поднимается выше 1,2 Бар.

Когда давление составляет 0,03–1,2 бар, оба клапана закрываются. В случае выхода из строя крышки бака будет наблюдаться повышение температуры двигателя, жидкость будет иметь тенденцию вырываться, поэтому возможны несколько исходов.Во-первых, может рухнуть самое слабое место в системе. Во-вторых, обязательно начнут надуваться трубы и расширительный бачок. Как следствие — появление трещин и протечек.



Заключение

Замена системы охлаждения ВАЗ-2114 — дело хлопотное, так как необходимо устанавливать абсолютно все новые комплектующие. Но есть и такие узлы, которые можно эксплуатировать бесконечно. Например, радиаторы отопления, установлен кран печки в перегородке. Эти компоненты редко выходят из строя, в отличие от термостата или насоса.Даже антифриз, и он служит меньше. Но патрубки системы охлаждения ВАЗ-2114 — самые уязвимые узлы. Особенно два идущих на кран печки. Они находятся в непосредственной близости от выпускного коллектора и подвержены очень сильному нагреву.

Улучшение охлаждения «ветеран». Улучшение системы охлаждения двигателя Как улучшить охлаждение на ВАЗ 10

Система охлаждения — важный элемент дизайна каждого автомобиля. Многие связывают его работу с отводом тепла от двигателя, но это далеко не все задачи, которые выполняет данная система.

В последнее время все чаще проводится. Такая работа достаточно сложна, так как требуется демонтаж многих элементов системы. Однако он направлен на повышение комфорта нахождения в автомобиле и улучшение его ходовых качеств. Поэтому мы рассмотрим все особенности такого тюнинга.

Повышенный комфорт в салоне автомобиля

Система охлаждения отвечает за подачу горячего воздуха в салон при включенной печке.Учитывая суровые зимы в России и странах СНГ, возможность использования автомобиля зависит от работоспособности этого элемента системы. Также не стоит забывать о некачественной теплоизоляции. отечественные автомобили мобили, которые, как ни странно, постоянно холодные. Даже в исправном состоянии обычная печь не справляется с поставленными задачами.

Примеры включают следующие явления:

1. Когда на улице около 30 градусов по Цельсию и вы попадаете в пробку у ВАЗа, нужно постоянно следить за показателем датчика температуры.Это связано с тем, что движение на низких передачах создает значительную нагрузку на двигатель, а значит, его температура повышается. Чтобы исключить перегрев, в салоне необходимо включить вентилятор, что делает движение в пробке еще более невыносимым. Вы также можете попробовать двигаться на второй или третьей передаче в зависимости от скорости потока — это также пагубно сказывается на сцеплении с дорогой.

2. С наступлением суровой зимы тоже приходят трудности. Несмотря на то, что двигатель нагревается до высоких температур за считанные минуты, горячий воздух начнет поступать в кабину только через несколько десятков минут.Управлять автомобилем при минусовых температурах довольно сложно. Приходится устанавливать тепловые пушки с питанием от прикуривателя или другого устройства, с помощью которых значительно повышается комфорт.

Conducted позволяет решить довольно много задач. Рассматривая систему охлаждения этого автомобиля, можно отметить, что печка начинает выполнять свои функции только при достижении температуры 800 градусов Цельсия. Однако даже зимой после достижения этой температурной точки в салоне становится холодно, так как включается вентилятор и остывает радиатор, в результате чего температура в системе падает и печка снова перестает работать.

Боковая панель: Важно: Проведенная диагностика показывает, что система отопления салона работает только при очень горячем радиаторе: если система работает правильно, то продолжительность нагрева незначительна, если нет, то радиатор закипает. Тюнинг системы охлаждения ВАЗ 2114 решит множество проблем.

Перегрев летом

Если зимой управлять транспортным средством в неудобных условиях возможно, то летом сильный перегрев приведет к выходу из строя ДВС и других элементов системы.Именно поэтому следует провести определенную модернизацию системы охлаждения, чтобы снизить вероятность доведения теплоносителя до точки кипения.

Для начала стоит обратить внимание на то, что изменить рабочий объем системы охлаждения довольно сложно. Для этого нужно выбрать и установить новый радиатор, который поместится под капотом. Как правило, увеличение мощности позволяет снизить его нагрев, так как по системе циркулирует больше теплоносителя.

Следующий этап модернизации — установка дополнительных вентиляторов. Когда радиатор становится слишком горячим, установленный на заводе вентилятор начинает обдувать радиатор. Искусственный воздушный поток может значительно повысить эффективность охлаждения. Заводской радиатор, как правило, имеет незначительные размеры, его мощности не хватает для охлаждения системы. Доказательством эффективности включения дополнительного нагнетательного вентилятора можно назвать тот факт, что в машине, в которой он не включен, охлаждающая жидкость закипает, а в той, где этот элемент исправно работает, нет.Можно подобрать вентилятор побольше по мощности от других автомобилей и подключить его к системе.

Еще один важный момент — в некоторых случаях вентилятор не вовремя срабатывает. Для того, чтобы контролировать ситуацию с охлаждением автомобиля в салоне, можно установить специальный выключатель, который принудительно включит вентилятор. При этом в системе может присутствовать датчик, который включит вентилятор, если температура поднимется до критической точки.

Если у вас возникли трудности с установкой переключателя, вы можете подключить вентилятор напрямую, то есть в обход датчика температуры.В этом случае вентилятор будет работать постоянно, что не позволит температуре подняться выше критической точки. Однако в этом случае время работы вентилятора значительно сокращается.

Еще одна проблема, которая может вызвать неэффективную работу системы охлаждения, — это некачественная конструкция насоса. Этот элемент в системе отвечает за циркуляцию воды. В летнее время медленная циркуляция приводит к сильному перегреву, зимой — жидкость быстро охлаждается, что не позволяет передавать тепло в салон автомобиля.Также отметим тот факт, что для повышения эффективности системы охлаждения следует использовать антифриз, а не воду. Вода имеет более низкую температуру кипения, при незначительных морозах замерзает. Поэтому в целях экономии автомобиля следует покупать и заливать антифриз.

Способы решения проблемы с отоплением салона

Задумавшись над решением проблемы перегрева летом, подумайте, как можно повысить эффективность обогрева салона. Решением рассматриваемой проблемы является перенаправление воды от водонагревателя к термостату для поддержания наиболее оптимального температурного режима.Конечно, такая модификация намного сложнее всех ранее рассмотренных, так как подходящей трубы для отвода воды нет. Поэтому в рассматриваемых работах предусмотрено создание нового патрубка.

При таком изменении важно выбрать правильное место. От этого будет зависеть точность регулирования температуры двигателя внутреннего сгорания, а значит, и эффективность работы системы. Принцип смены следующий:

  • Припаивается новый патрубок.
  • Новый патрубок ставится напротив штатного.
  • Отверстие насоса должно быть закрыто для перенаправления жидкости.

Такая схема смены системы охлаждения автомобиля не должна вызвать больших затруднений. Важно обратить внимание на герметичность всех элементов, так как при нагревании жидкость в системе циркулирует под давлением. Если новый патрубок на своем месте окажется ненадежным, то есть вероятность протечки, из-за которой уйдет антифриз и двигатель перегреется.

Видео тюнинг системы охлаждения ВАЗ 2114

В этой статье мы постараемся улучшить охлаждение двигателя «кровью», то есть без изменения конструкции. Для этого достаточно заменить отдельные элементы системы, начнем с радиатора — основного охлаждающего элемента мотора. Алюминиевые радиаторы в несобранном виде отличаются повышенной теплоотдачей, как при работе двигателя на холостом ходу, так и при движении на малых оборотах.

При этом складские запасы превышают норматив на 25 процентов.Нередко на отечественных автомобилях «протекают» радиаторы, виной всему является коррозия. Многие автолюбители считают охлаждающую жидкость вечной, поэтому вовремя не меняют ее. Но когда горячая охлаждающая жидкость циркулирует по алюминиевым трубам радиатора, начинается процесс коррозии.

С радиатором разобрались, пора сделать следующий шаг по улучшению температурного баланса — выбрать новый электровентилятор для автомобиля. Каким бы хорошим ни был радиатор, без вентилятора он не справится со своей задачей, особенно в сложных условиях.Выбираем вентилятор, крыльчатка которого имеет наибольший расход воздуха. Также отметим наличие балансировки, это устраняет дисбаланс при вращении, что в свою очередь значительно снижает уровень шума и продлевает срок службы подшипников электродвигателя.

Попутно отметим, что он не менее важен, чем сам вентилятор, и датчик его включения. Казалось бы, здесь сложно что-то новое придумать, конструкция предельно проста.И все же есть производители, которые увеличили надежность и срок службы датчика. Достигается это за счет исключения искрообразования и подпружиненного рычага, полностью устраняющего дефекты срабатывания.

Что еще поможет нам улучшить температурный баланс двигателя? Ну конечно помпа. И снова мы ищем решение, которое приведет как к повышению надежности, так и к повышению производительности. Насос должен иметь двухрядный шарикоподшипник, керамический сальник, дополнительное уплотнение границы раздела между корпусом сальника и валом сальника — все это для предотвращения протечек охлаждающей жидкости.Новый насос будет более эффективно прогонять жидкость через радиатор печки.

Самое время вспомнить о смесителе для плиты. Классический ВАЗовский дизайн еще жив и, кстати, неплохо работает, но недостаток этого крана, наверное, испытал каждый владелец «Жигулей» — в салон автомобиля вдруг начинает течь горячий антифриз. Выбираем керамический смеситель.

Следующий шаг — термостат. Нельзя не согласиться, что это очень важный элемент системы охлаждения.Ищем термостат с доработанным перепускным клапаном, за счет этого температура двигателя остается неизменной при всех условиях эксплуатации.

Подчеркнем, что лучше всего применить комплекс мер, то есть поменять не только термостат, но и радиатор, и помпу, и вентилятор. Напоследок рассмотрим такую, казалось бы, незначительную деталь, как крышку, в нашем случае радиатор и расширительный бачок … На самом деле это очень важный элемент.

Тюнинг системы охлаждения ВАЗ 2114, как и любых других элементов различных моделей, — это реконфигурация автомобиля, точнее доработка его заводских характеристик для повышения функциональности и комфорта.Бытует мнение, что такую ​​доработку автомобиля проводят только автомобилисты, желающие таким образом выделиться в потоке других автомобилей.

Дооснащению поддается практически любая деталь, особенно отечественные автомобили … Именно они чаще всего стремятся усовершенствовать, сделать их более комфортными, при этом не тратя много. Актуальная проблема многих представителей ВАЗа как раз и заключается в отсутствии удобств. Это касается как салона, так и его герметичности, а также температурного режима и впечатлений от вождения.

Основная цель тюнинга — обеспечить комфорт

Как часто владельцы ВАЗ 2114 сталкивались с неисправностями в системе охлаждения? Создается впечатление, что без них сложно представить хоть одну отечественную машину. Даже при правильной эксплуатации зимой не обеспечивается соответствующий температурный режим. Это касается и летнего периода, когда температура воздуха + 30 ° C, кондиционер не предусмотрен, а циркулировать горячий воздух поможет вентилятор.

Схема системы охлаждения

Главный недостаток ВАЗ 2114, с которым чаще всего возникают проблемы, — это неудовлетворительный обогрев салона, особенно в начале движения. Печка начинает выполнять свои функции по мере прогрева автомобиля в целом. Когда в системе охлаждения достигает 80 ° C, температура воздуха внутри машины резко падает. В результате становится даже холодно. Из этого следует, что данная система начинает работать, когда радиатор нагревается до предела и автоматически включается вентилятор (или система принудительного охлаждения) автомобиля.Как можно исправить эту ситуацию?

Основные причины проблем в системе охлаждения

На первый взгляд кажется, что справиться с такой проблемой нереально, даже если обратиться за помощью к шаману. Не расстраивайтесь раньше времени: хотя заводские настройки отечественного автопрома изменить практически невозможно, вариант все же остается. С его помощью можно за небольшую сумму избавиться от любых дефектов в автомобиле.

Системы охлаждения во всех наших машинах практически неотличимы друг от друга.Следовательно, разработанные методики устранения неисправностей идеально подходят не только для ВАЗ-2114, но и для предыдущих представителей этого модельного ряда.

Для начала стоит выяснить, в чем причина перепада температур. Есть несколько версий этого.

    Многие склонны считать, что причина всему — радиатор, который отличается неудовлетворительными показателями производительности.

Причины перепада температуры: конструкция радиатора или насоса

Это затрудняет прохождение воды, которая затем должна попасть в духовку.В результате вместо тёплого потока воздуха, который так необходим зимой, он оказывается прохладным.

    Некоторые грешат на конструкцию помпы и считают, что именно из-за нее не обеспечивается правильная циркуляция воды в системе. В результате даже при небольшом холода по окончании полного цикла вода успевает остыть.

Тщательная диагностика системы охлаждения выявила наиболее частую (в нашем случае основную) причину неисправности — термостат.Именно он должен обеспечивать равномерный нагрев воды в системе, а также не допускать ее перегрева или замерзания. Кроме того, в работающий двигатель жидкость поступает на 10–20% холоднее, чем в отопитель. Это касается и негативных факторов, которые мешают нормальному функционированию двигателя и вызывают неэффективность автомобиля.

Основная причина неисправности системы охлаждения — термостат

Особенности доработки системы охлаждения ВАЗ 2114

Настройка системы охлаждения заключается в следующем: воду необходимо перенаправить от ТЭНа к термостату, так как он рассчитан на поддержание наиболее оптимального температурного режима.Здесь тоже не обошлось без помех, поскольку нет возможности подключиться к существующей системе трубопроводов. Это связано с тем, что они уже отвечают за нормальное кровообращение. Выход один — необходимый патрубок придется делать самостоятельно.

Главное условие при создании этой детали — правильно выбрать ее расположение (она должна располагаться вместе с ТЭЦ). От этого зависит верность регулирования температурного режима ДВС, а значит, и отопителей салона.Для выполнения такого апгрейда необходимо спаять новую трубу, поместив ее напротив стандартной, а затем заткнуть отверстие под помпу. В принципе, это не должно вызвать затруднений.

Главной отличительной особенностью улучшенной системы охлаждения ВАЗ 2114 от предыдущей является то, что температура воды соответствует показаниям датчиков. Кроме того, при невысокой температуре воздуха в салоне автомобиля будет поддерживаться оптимальный температурный режим. Это связано с повышением температуры в топке почти на 20%.

Результат тюнинга ВАЗ 2114 способен одновременно удивить и поразить своей простотой. Кто бы мог подумать, что всего одно дополнительное отверстие и одна заглушка могут обеспечить вам долгожданный комфорт! Исходя из всего вышесказанного, можно выделить следующие преимущества тюнинга:

    горячий воздух с максимальной подачей воздуха заставит в холодное время года почувствовать себя как в парилке;

    охлаждение автомобиля улучшится летом, так как циркуляция жидкости увеличится почти вдвое;

    работа двигателя станет более плавной и тихой, так как исчезнут характерные для отечественных автомобилей сбои в его работе, а сгорание топлива станет намного лучше.

Не забывайте, что автомобиль российского производства — это бесконечное поле для творчества и фантазии, а отнюдь не заводской брак.

Видеоинструкция по модификации системы охлаждения ВАЗ 2114

Система охлаждения — непременный атрибут любого автомобиля. Когда машина движется, слишком много энергии принудительно преобразуется в тепло. Двигатель и трансмиссия требуют обязательного активного охлаждения, а также тормозной системы, мощных электрических компонентов и кондиционирования воздуха.А в чем отличие от «обычных» систем охлаждения суперкаров? В конце концов, эти автомобили мощные, компактные и в то же время чрезвычайно легкие. Какие интересные технические решения присутствуют в их конструкциях?

Поддерживайте температуру двигателя выше 300 л.с. с участием. задача не из легких, особенно когда он работает на полную мощность, а скорости невысокие. А динамические возможности современных суперкаров сильно зависят от температуры наружного воздуха.

Часто так называемый «тепловой пакет» не позволяет увеличить мощность двигателя — показатель рассеиваемой мощности систем охлаждения двигателя и трансмиссии, а не возможностей силовых агрегатов.Казалось бы, на высоких оборотах проблема охлаждения не должна стоять так остро: радиаторы продуваются воздухом. Но и здесь особенности конструкции скоростной машины вносят свои нюансы. Аэродинамические свойства автомобиля во многом зависят от возможности создания эффекта земли, от работы также зависит безопасное движение. Тормозные механизмы … Не на последнем месте и банальное аэродинамическое сопротивление, как и общая обтекаемость, их тоже надо учитывать. Как в таких условиях обеспечивается стабильная работа всех систем?


Для суперкара в основе всего лежит аэродинамический кузов.В том числе качество системы охлаждения. И «классические» решения с расположением радиаторов под капотом, в передней части автомобиля, не в чести. Даже у моделей с передним двигателем конструкция радиаторов и аэродинамическое оформление существенно отличаются от стандартных.

Итак, перед Mercedes SLR McLaren W199 стандартен только на первый взгляд. Имеется основной радиатор, жидкостный радиатор промежуточного охладителя с двумя электронасосами, большой радиатор трансмиссии и масляный бак двигателя — используется система с сухим картером, причем масло сначала охлаждается в основной секции радиатора, а затем дополнительно снижает температуру. в корпусе бака, который выполнен с большой ребристой поверхностью.

Для лучшей работы днища часть воздуха от радиаторов отводится вверх через капот, а конструкция радиатора предназначена для «правильного» распределения потоков. Двигатель находится в пределах колесной базы, а объем, занимаемый системой охлаждения, в несколько раз больше, чем у типичных легковых автомобилей … Конструкция радиаторов принципиально не отличается от обычных. Алюминиевый «сердечник» и пластиковые баки можно увидеть на большинстве серийных суперкаров. Цельноалюминиевые детали широко предлагаются только в тюнинговом исполнении и на машинах практически разовой сборки.Электрические вентиляторы системы также вполне стандартные, возможно, намного более мощные, чем обычные вентиляторы, имеют лучшую аэродинамику и меньший вес.



Автомобилем блок силовой задний и центральный в большинстве случаев используется довольно компактная система охлаждения с боковыми и задними радиаторами для охлаждения двигателя и наддувочного воздуха. Это сделано, например, Audi на R8, McLaren на P12 и почти во всех моделях Ferrari со средним расположением двигателя.

Но создатели Porsche 911 значительно расширили систему охлаждения и разместили радиаторы двигателя в передней части кузова.Характерно, что в системе обычно используется не один большой, а несколько малогабаритных радиаторов. Их три в 911, три и в R8, у McLaren заметно больше радиаторов, поскольку используется гибридный привод и еще есть контур охлаждения для аккумуляторов и инверторы в системе охлаждения.

Интересное техническое решение использует Porsche. На 911 GT3 двигатель вентилятора радиатора имеет собственный индивидуальный блок контроля и управления, который обеспечивает плавное регулирование производительности и более широкие возможности настройки и диагностики.А боковые радиаторы с электровентиляторами выполнены в одинарных быстросъемных моделях, а забота об аэродинамике проявляется даже в такой мелочи, как заглушка электродвигателя.



Насосы двигателя являются важным компонентом при большой длине охлаждающих трубопроводов и большом количестве радиаторов. Mercedes и Porsche довольствуются стандартной усиленной конструкцией, но с профилем лопастей, оптимизированным для предотвращения кавитации. При оборотах двигателя более 7 тысяч падение производительности может быть фатальным.

Очень интересная конструкция в Audi R8 с двигателем V10: масляный насос с помпой и термостат объединены в единый модуль пониженной скорости, приводимый в движение цепью. И в любом случае без дополнительных электронасосов не обойтись — они позволяют обеспечить стабильную циркуляцию жидкости в больших блоках цилиндров и прокачивать охлаждающую жидкость через радиаторы на малых оборотах коленчатого вала.

Также их важная функция — предотвращение закипания большого, сложного и очень теплоемкого двигателя после выключения, а при наличии турбин насосы также участвуют в их охлаждении.В системах жидкостного охлаждения В наддувочном воздухе двигателей Mercedes SLR и McLaren P12 используются многоконтурные системы охлаждения с выделенным низкотемпературным контуром. Причем система охлаждения Mercedes двухконтурная, а на McLaren уже три контура — еще один нужен для электронных систем охлаждения и обогрева и гибридных аккумуляторов.

Маслоохладители Двигатель и трансмиссия — непременный атрибут суперкара. Эти детали также присутствуют в двигателях обычных автомобилей, но разница только в масштабе.Масляный радиатор АКПП серии Mercedes SLR 722.6 сравним по размерам с основным радиатором малолитражки, а в системе охлаждения масел Audi имеется несколько радиаторов R8, в том числе водомасляный теплообменник и обычные воздушные. Охлаждение требуется не только автоматической трансмиссии, но и обычной «механике», и даже коробки передач часто имеют собственные маслоохладители или встроенные жидкостные теплообменники.

Важным компонентом системы охлаждения является ее рабочая жидкость, то есть антифриз.На экстремальных автомобилях часто используются очень нестандартные составы. Есть только одна цель — заставить систему охлаждения работать максимально эффективно с минимальным энергопотреблением, но помимо этого есть еще несколько факторов. Во-первых, в самых современных двигателях часто используются сложные сплавы на основе магния и других активных металлов. В этом случае предотвращение коррозии — очень важная задача, и типичные составы антифризов могут не справиться. А «суперкарный» антифриз должен быть чуть более жидким и обеспечивать лучшую теплопередачу.Улучшение этих параметров на доли процента уже сулит серьезный выигрыш в работе, но будет стоить очень дорого. Однако Mercedes, Audi и Porsche довольствуются вполне стандартными, хотя и не самыми дешевыми антифризами. Но если у вас Ferrari или McLaren, то рекомендации, как и положено эксклюзивным автомобилям, будут экзотическими.


К характерным особенностям систем охлаждения суперкаров можно отнести чрезвычайно малый вес, широкое использование легких сплавов и пластиков, а также нестандартные технологии и практически штучное производство.Например, Porsche использует склеенные охлаждающие трубы на двигателях, чтобы уменьшить вес блока цилиндров. А такие экзотические вещи, как магний, титан и керамика в конструкциях встречаются чуть ли не чаще, чем вполне традиционные чугун и сталь. Высокая плотность и небольшая толщина радиаторных трубок также является характерной деталью, не зря на многих машинах на заводе устанавливаются защитные решетки радиаторов.

Как улучшить охлаждение вашего снегохода и снизить температуру цилиндров.Совершенствование системы охлаждения двигателя Принцип работы системы охлаждения двигателя

Тюнинг системы охлаждения ВАЗ 2114, как и любых других элементов различных моделей, — это реконфигурация автомобиля, точнее доработка его заводских характеристик для повышения функциональности и комфорта. Бытует мнение, что такую ​​доработку автомобиля проводят только автомобилисты, желающие таким образом выделиться в потоке других автомобилей.

Модернизировать можно практически любую деталь, особенно отечественные автомобили.Именно они чаще всего стремятся улучшить, сделать их более комфортными, при этом не тратя много. Актуальная проблема многих представителей ВАЗа как раз и заключается в отсутствии удобств. Это касается как салона, так и его герметичности, а также температурного режима и впечатлений от вождения.

Основная цель тюнинга — обеспечить комфорт

Как часто владельцы ВАЗ 2114 сталкивались с неисправностями в системе охлаждения? Создается впечатление, что без них сложно представить хоть одну отечественную машину.Даже если он исправно работает зимой, надлежащий температурный режим не обеспечивается. Это касается и летнего периода, когда температура воздуха + 30 ° C, кондиционер не предусмотрен, а циркулировать горячий воздух поможет вентилятор.

Схема системы охлаждения

Главный недостаток ВАЗ 2114, с которым чаще всего возникают проблемы, — это неудовлетворительный обогрев салона, особенно в начале движения. Печка начинает выполнять свои функции по мере прогрева автомобиля в целом.Когда в системе охлаждения достигает 80 ° C, температура воздуха внутри машины резко падает. В результате становится даже холодно. Из этого следует, что данная система начинает работать, когда радиатор нагревается до предела и автоматически включается вентилятор (или система принудительного охлаждения) автомобиля. Как можно исправить эту ситуацию?

Основные причины проблем в системе охлаждения

На первый взгляд кажется, что справиться с такой проблемой нереально, даже если обратиться за помощью к шаману.Не расстраивайтесь раньше времени: хотя заводские настройки отечественного автопрома изменить практически невозможно, вариант все же остается. С его помощью можно за небольшую сумму избавиться от любых дефектов в автомобиле.

Системы охлаждения во всех наших машинах практически неотличимы друг от друга. Поэтому разработанные методики устранения неисправностей идеально подходят не только для ВАЗ-2114, но и для предыдущих представителей этого модельного ряда.

Для начала стоит выяснить, в чем причина перепада температур.Есть несколько версий этого.

    Многие склонны считать, что причина всему — радиатор, характеризующийся неудовлетворительными показателями производительности.

Причины перепада температуры: конструкция радиатора или насоса

Это затрудняет прохождение воды, которая затем должна попасть в духовку. В результате вместо тёплого потока воздуха, который так необходим зимой, оказывается прохладный.

    Некоторые грешат на конструкцию помпы и считают, что именно из-за нее не обеспечивается правильная циркуляция воды в системе.В результате даже при небольшом холода по окончании полного цикла вода успевает остыть.

Тщательная диагностика системы охлаждения выявила наиболее частую (в нашем случае основную) причину неисправности — термостат. Именно он должен обеспечивать равномерный нагрев воды в системе, а также не допускать ее перегрева или замерзания. Кроме того, в работающий двигатель жидкость поступает на 10–20% холоднее, чем в подогреватель. Это касается и негативных факторов, препятствующих нормальному функционированию двигателя и вызывающих неэффективность автомобиля.

Основная причина неисправности системы охлаждения — термостат

Особенности доработки системы охлаждения ВАЗ 2114

Настройка системы охлаждения заключается в следующем: воду необходимо перенаправить от ТЭНа к термостату, так как он рассчитан на поддержание наиболее оптимального температурного режима. Здесь тоже не обошлось без помех, поскольку нет возможности подключиться к существующей системе трубопроводов. Это связано с тем, что они уже отвечают за нормальное кровообращение.Выход один — необходимый патрубок придется делать самостоятельно.

Главное условие при создании этой детали — правильно выбрать ее расположение (она должна располагаться вместе с ТЭЦ). От этого зависит верность регулирования температурного режима ДВС, а значит, и отопителей салона. Для выполнения такого апгрейда необходимо спаять новую трубу, поместив ее напротив стандартной, а затем заткнуть отверстие под помпу.В принципе, это не должно вызвать затруднений.

Основной отличительной чертой улучшенной системы охлаждения ВАЗ 2114 от предыдущей является то, что температура воды соответствует показаниям датчиков. Кроме того, при невысокой температуре воздуха в салоне автомобиля будет поддерживаться оптимальный температурный режим. Это связано с повышением температуры в топке почти на 20%.

Результат тюнинга ВАЗ 2114 способен одновременно удивить и поразить своей простотой.Кто бы мог подумать, что всего одно дополнительное отверстие и одна заглушка могут обеспечить вам долгожданный комфорт! Исходя из всего вышесказанного, можно выделить следующие преимущества тюнинга:

    горячий воздух, поступающий при максимальной подаче воздуха, в холодные годы заставит вас чувствовать себя как в парилке;

    охлаждение автомобиля улучшится летом, так как циркуляция жидкости увеличится почти вдвое;

    работа двигателя станет более плавной и тихой, так как исчезнут характерные для отечественных автомобилей сбои в его работе, а сгорание топлива станет намного лучше.

Не забывайте, что автомобиль российского производства — это бесконечное поле для творчества и фантазии, а отнюдь не заводской брак.

Видеоинструкция по модификации системы охлаждения ВАЗ 2114

Важным элементом конструкции каждого автомобиля является система охлаждения. Многие связывают его работу с отводом тепла от двигателя, но это далеко не все задачи, которые выполняет данная система.

В последнее время проводится все чаще.Такая работа достаточно сложна, так как требуется демонтаж многих элементов системы. Однако она направлена ​​на повышение комфорта нахождения в автомобиле и улучшение его ходовых качеств … Поэтому мы рассмотрим все особенности такого тюнинга.

Повышенный комфорт в салоне автомобиля

Система охлаждения отвечает за подачу горячего воздуха в салон при включенной печке. Учитывая суровые зимы в России и странах СНГ, возможность использования автомобиля зависит от работоспособности этого элемента системы.Также не стоит забывать о некачественной теплоизоляции отечественных автомобилей, в которых, как ни странно, постоянно холодно. Даже в исправном состоянии обычная печь не справляется с поставленными задачами.

Примеры включают следующее:

1. Когда на улице около 30 градусов по Цельсию и вы попадаете в пробку у ВАЗа, необходимо постоянно следить за показаниями датчика температуры. Это связано с тем, что движение на низких передачах создает значительную нагрузку на двигатель, а значит, его температура повышается.Чтобы исключить перегрев, в салоне необходимо включить вентилятор, что делает движение в пробке еще более невыносимым. Вы также можете попробовать двигаться на второй или третьей передаче в зависимости от скорости потока — это также пагубно сказывается на сцеплении с дорогой.

2. С наступлением суровой зимы тоже приходят трудности. Хотя двигатель нагревается до высоких температур за считанные минуты, горячий воздух начнет поступать в кабину только через несколько десятков минут. Управлять автомобилем при минусовых температурах довольно сложно.Приходится устанавливать тепловые пушки, которые питаются от прикуривателя или другого устройства, с помощью которых значительно повышается комфорт.

Conducted позволяет решить довольно много задач. Рассматривая систему охлаждения этого автомобиля, можно отметить, что печка начинает выполнять свои функции только при достижении температуры 800 градусов Цельсия. Однако даже зимой после достижения этой температурной точки в салоне становится холодно, так как включается вентилятор и остывает радиатор, в результате чего температура в системе падает и печка снова перестает работать.

Боковая панель: Важно: Проведенная диагностика показывает, что система отопления салона работает только при очень горячем радиаторе: если система работает правильно, то продолжительность нагрева незначительна, если нет — закипает радиатор. Тюнинг системы охлаждения ВАЗ 2114 решит множество проблем.

Перегрев летом

Если зимой управлять транспортным средством в неудобных условиях возможно, то летом сильный перегрев приведет к выходу из строя ДВС и других элементов системы.Именно поэтому следует провести некоторую модернизацию системы охлаждения, чтобы снизить вероятность доведения теплоносителя до точки кипения.

Для начала стоит обратить внимание на то, что изменить рабочий объем системы охлаждения довольно сложно. Для этого нужно выбрать и установить новый радиатор, который поместится под капотом. Как правило, увеличение мощности позволяет снизить его нагрев, так как по системе циркулирует больше теплоносителя.

Следующий этап модернизации — установка дополнительных вентиляторов. Когда радиатор становится слишком горячим, установленный на заводе вентилятор начинает обдувать радиатор. Искусственный воздушный поток может значительно повысить эффективность охлаждения. Заводской радиатор, как правило, имеет незначительные размеры, его мощности не хватает для охлаждения системы. Доказательством эффективности включения дополнительного нагнетательного вентилятора можно назвать тот факт, что в машине, в которой он не включается, закипает охлаждающая жидкость, а в той, где этот элемент исправно работает, нет.Можно подобрать вентилятор побольше по мощности от других автомобилей и подключить его к системе.

Другой важный момент скажем, что в некоторых случаях вентилятор не работает вовремя. Для того, чтобы контролировать ситуацию с охлаждением автомобиля в салоне, можно установить специальный выключатель, который принудительно включит вентилятор. При этом в системе может присутствовать датчик, который включит вентилятор, если температура поднимется до критической точки.

Если у вас возникли трудности с установкой переключателя, вы можете подключить вентилятор напрямую, то есть в обход датчика температуры. В этом случае вентилятор будет работать постоянно, что не позволит температуре подняться выше критической точки. Однако в этом случае время работы вентилятора значительно сокращается.

Еще одна проблема, которая может вызвать неэффективную работу системы охлаждения, — это некачественная конструкция насоса. Этот элемент в системе отвечает за циркуляцию воды.Летом медленная циркуляция приводит к сильному перегреву, зимой — жидкость быстро остывает, что не позволяет передавать тепло в салон автомобиля. Также отметим тот факт, что для повышения эффективности системы охлаждения следует использовать антифриз, а не воду. Вода имеет более низкую температуру кипения, при незначительных морозах замерзает. Поэтому в целях экономии автомобиля следует покупать и заливать антифриз.

Способы решения проблемы с отоплением салона

Задумавшись над решением проблемы перегрева летом, подумайте, как можно повысить эффективность обогрева салона.Решением рассматриваемой проблемы является перенаправление воды от водонагревателя к термостату для поддержания наиболее оптимального температурного режима. Конечно, такая модификация намного сложнее всех ранее рассмотренных, так как подходящей трубы для отвода воды нет. Поэтому в рассматриваемых работах предусмотрено создание нового патрубка.

При таком изменении важно выбрать правильное место. От этого будет зависеть точность регулирования температуры двигателя внутреннего сгорания, а значит, и эффективность работы системы.Принцип смены следующий:

  • Припаивается новый патрубок.
  • Новый патрубок ставится напротив штатного.
  • Отверстие насоса должно быть закрыто для перенаправления жидкости.

Такая схема смены системы охлаждения автомобиля не должна вызвать больших затруднений. Важно обратить внимание на герметичность всех элементов, так как при нагревании жидкость в системе циркулирует под давлением.Если новый патрубок на своем месте окажется ненадежным, то есть вероятность протечки, из-за которой уйдет антифриз и двигатель перегреется.

Видео тюнинг системы охлаждения ВАЗ 2114

Многие пользователи ответят не задумываясь, назвав известные требования: пропорция масла, регулировка карбюратора и зажигания, чистота двигателя и правильный стиль вождения. Эти факты неоспоримы. Но что, если реализация этих основ не дает необходимых параметров? Ответ, как всегда, прост — модифицирует систему охлаждения двигателя самостоятельно.Какие шаги могут быть предприняты в этом направлении, будет понятно по мере прочтения статьи. Самый простой шаг — утеплить выхлопную систему теплоизоляционными материалами. Идея данной модернизации заключается в том, что всасываемый системой принудительного охлаждения воздух не нагревается из-за нагрева выпускным коллектором. Кроме того, этот метод снижает рабочий шум. Глушители импортных снегоходов изначально в своем устройстве имеют внутреннюю набивку из жаропрочных материалов с высокой степенью звукопоглощения


К такой модернизации нужно относиться осторожно, т.к. выхлопная система теряет способность передавать тепло во внешнюю среду, а его внутренние части начинают испытывать температурные нагрузки, на которые не рассчитаны.В результате внутри глушителя начинают выгорать сегменты, которые впоследствии свободно перемещаются, создавая металлические звуки, не характерные для работы снегохода. Тем не менее в каждом случае продолжительность разрушения глушителя индивидуальна и может длиться годами.


Более правильным решением следует считать раздельную подачу воздуха к воздухозаборнику или использование теплозащитного экрана от воздействия глушителя. Об этом говорить не приходится, все фото ниже дают четкое представление о том, как это возможно.Есть снегоходы, которые обычно имеют воздухозаборник через специальный канал — кожух от внешней среды. Бесспорно, возможность прямого забора воздуха из внешнего пространства способствует улучшенному охлаждению двигателя и снижению температуры цилиндров.

Следующий эффективный шаг в улучшенном охлаждении двигателя и снижении температуры цилиндров в целом — установка экрана между выпускным коллектором и цилиндрами двигателя.Эта идея использовалась на импортных снегоходах практически с момента появления снегоходов в России.


Задача такого экрана — перекрывать воздушный поток, проходящий через цилиндры, и не допускать его дополнительного нагрева при контакте с раскаленным выпускным коллектором. На собранном двигателе это выглядит примерно так. Причем, как видно на фото, рубашка охлаждения на выходе из выхлопной трубы практически отсутствует.


Примерно с 2001 года аналогичное решение начали применять на двигателях снегохода «Буран», установив на внутренней стороне рубашку охлаждения делитель потока воздуха




При отсутствии такого решения на вашем снегоходе настоятельно рекомендуем вам взять этот способ на вооружение, изготовить пластину и установить вне зависимости от марки снегохода.Более того, недавно аналогичная конструкция использовалась на заводе при сборке двигателей снегохода «Тайга». Эффект дизайна очень заметен даже без использования электронных датчиков температуры двигателя. Особенно сильно снижается термическое напряжение левого цилиндра, а также минимизируется разница температур между левым и правым цилиндрами. Примером самостоятельного использования этого метода может служить фото ниже, когда часть рубашки охлаждения, выделенная желтым цветом, была удалена.



Есть мастера, которые устанавливают на снегоход две крыльчатки вентилятора. Метод очень спорный, так как, по идее, работа двух крыльчаток однонаправленного вращения будет сопровождаться излишней турбулентностью воздуха — мешать друг другу. На практике исследование никто не проводил и поток воздуха увеличивается или ослабевает, сказать нельзя

Система охлаждения — непременный атрибут любого автомобиля. Когда машина движется, слишком много энергии принудительно преобразуется в тепло.Двигатель и трансмиссия требуют обязательного активного охлаждения, а также тормозной системы, мощных электрических компонентов и кондиционирования воздуха. А в чем отличие от «обычных» систем охлаждения суперкаров? В конце концов, эти автомобили мощные, компактные и в то же время чрезвычайно легкие. Какие интересные технические решения присутствуют в их конструкциях?

Поддерживайте температуру двигателя выше 300 л.с. с участием. Совсем непростая задача, особенно когда он работает на полную мощность и скорость низкая.А динамические возможности современных суперкаров сильно зависят от температуры наружного воздуха.

Часто так называемый «тепловой пакет» не позволяет увеличить мощность двигателя — показатель рассеиваемой мощности систем охлаждения двигателя и трансмиссии, а не возможностей силовых агрегатов. Казалось бы, на высоких оборотах проблема охлаждения не должна стоять так остро: радиаторы продуваются воздухом. Но и здесь конструктивные особенности скоростной машины несут свои нюансы.Аэродинамические свойства автомобиля во многом зависят от возможности создания эффекта земли, а безопасное движение также зависит от работы тормозных механизмов. Не на последнем месте банальное аэродинамическое сопротивление, а также общая обтекаемость, их тоже надо учитывать. Как в таких условиях обеспечивается стабильная работа всех систем?


Для суперкара в основе всего лежит аэродинамический кузов. В том числе качество системы охлаждения.И «классические» решения с расположением радиаторов под капотом, в передней части автомобиля, не в чести. Даже у моделей с передним двигателем конструкция радиаторов и аэродинамическое оформление существенно отличаются от стандартных.

Итак, передок Mercedes SLR McLaren W199 стандартен только на первый взгляд. Имеется основной радиатор, жидкостный радиатор промежуточного охладителя с двумя электронасосами, большой радиатор трансмиссии и масляный бак двигателя — используется система с сухим картером, причем масло сначала охлаждается в основной секции радиатора, а затем дополнительно снижает температуру. в корпусе бака, который выполнен с большой ребристой поверхностью.

Для лучшей работы днища часть воздуха от радиаторов отводится вверх через капот, а радиаторный блок спроектирован так, чтобы «правильно» распределять поток. Двигатель находится в пределах колесной базы, а объем, занимаемый системой охлаждения, в несколько раз больше, чем у обычных легковых автомобилей. Дизайн радиаторов принципиально не отличается от обычного. Алюминиевый «сердечник» и пластиковые баки можно увидеть на большинстве серийных суперкаров. Цельноалюминиевые детали широко предлагаются только в тюнинговом исполнении и на машинах практически разовой сборки.Электрические вентиляторы системы также вполне стандартные, возможно, намного более мощные, чем обычные вентиляторы, имеют лучшую аэродинамику и меньший вес.



Автомобилем блок силовой задний и центральный в большинстве случаев используется довольно компактная система охлаждения с боковыми и задними радиаторами для охлаждения двигателя и наддувочного воздуха. Так делают, например, Audi на модели R8, McLaren на модели P12, и так работают почти все. Модели Ferrari с центральным расположением двигателя.

Но создатели Porsche 911 значительно расширили систему охлаждения и разместили радиаторы двигателя в передней части кузова. Характерно, что в системе обычно используется не один большой, а несколько малогабаритных радиаторов. В 911 их три, в R8 — три, у McLaren радиаторов заметно больше, так как используется гибридный привод и еще есть контур охлаждения аккумуляторов и инверторы в системе охлаждения.

Интересное техническое решение использует Porsche.На 911 GT3 двигатель вентилятора радиатора имеет собственный индивидуальный блок контроля и управления, который обеспечивает плавное регулирование производительности и более широкие возможности настройки и диагностики. А боковые радиаторы с электровентиляторами выполнены в одинарных быстросъемных моделях, а забота об аэродинамике проявляется даже в такой мелочи, как заглушка электродвигателя.



Насосы двигателя являются важным компонентом при большой длине охлаждающих трубопроводов и большом количестве радиаторов.Mercedes и Porsche довольствуются стандартной усиленной конструкцией, но с профилем лопастей, оптимизированным для предотвращения кавитации. При оборотах двигателя более 7 тысяч падение производительности может быть фатальным.

Очень интересная конструкция в Audi R8 с двигателем V10: масляный насос с помпой и термостат объединены в единый модуль пониженной скорости, приводимый в движение цепью. И в любом случае без дополнительных электронасосов не обойтись — они позволяют обеспечить стабильную циркуляцию жидкости в больших блоках цилиндров и прокачивать охлаждающую жидкость через радиаторы на малых оборотах коленчатого вала.

Также их важная функция — предотвращение закипания большого, сложного и очень теплоемкого двигателя после выключения, а при наличии турбин насосы также участвуют в их охлаждении. В системах жидкостного охлаждения наддувочного воздуха двигателей Mercedes SLR и McLaren P12 используются многоконтурные системы охлаждения с выделенным низкотемпературным контуром. Причем система охлаждения Mercedes двухконтурная, а на McLaren уже три контура — еще один нужен для электронных систем охлаждения и обогрева и гибридных аккумуляторов.

Маслоохладители Двигатель и трансмиссия — непременный атрибут суперкара. Эти детали также присутствуют в двигателях обычных автомобилей, но разница только в масштабе. Маслоохладитель АКПП серии Mercedes SLR 722.6 сравним по размерам с основным радиатором малолитражки, а в системе охлаждения масла Audi имеется несколько радиаторов R8, в том числе масляно-водяной теплообменник и обычные воздушные. . Охлаждение требуется не только автоматической трансмиссии, но и обычной «механике», и даже коробки передач часто имеют собственные маслоохладители или встроенные жидкостные теплообменники.

Важным компонентом системы охлаждения является ее рабочая жидкость, то есть антифриз. На экстремальных автомобилях часто используются очень нестандартные составы. Есть только одна цель — заставить систему охлаждения работать максимально эффективно с минимальным энергопотреблением, но помимо этого есть еще несколько факторов. Во-первых, в самых современных двигателях часто используются сложные сплавы на основе магния и других активных металлов. В этом случае предотвращение коррозии — очень важная задача, и типичные составы антифризов могут не справиться.А «суперкарный» антифриз должен быть чуть более жидким и обеспечивать лучшую теплопередачу. Улучшение этих параметров на доли процента уже сулит серьезный выигрыш в работе, но будет стоить очень дорого. Однако Mercedes, Audi и Porsche довольствуются вполне стандартными, хотя и не самыми дешевыми антифризами. Но если у вас Ferrari или McLaren, то рекомендации, как и положено эксклюзивным автомобилям, будут экзотическими.


К характерным особенностям систем охлаждения суперкаров можно отнести чрезвычайно малый вес, широкое использование легких сплавов и пластиков, а также нестандартные технологии и практически штучное производство.Например, Porsche использует склеенные охлаждающие трубы на двигателях, чтобы уменьшить вес блока цилиндров. А такие экзотические вещи, как магний, титан и керамика в конструкциях встречаются чуть ли не чаще, чем вполне традиционные чугун и сталь. Высокая плотность и небольшая толщина радиаторных трубок также является характерной деталью, не зря на многих машинах на заводе устанавливаются защитные решетки радиаторов.

В этой статье мы постараемся улучшить охлаждение двигателя «кровью», то есть без изменения конструкции.Для этого достаточно заменить отдельные элементы системы, начнем с радиатора — основного охлаждающего элемента мотора. Алюминиевые радиаторы в несобранном виде отличаются повышенной теплоотдачей, как при работе двигателя на холостом ходу, так и при движении на малых оборотах.

При этом складские запасы превышают норматив на 25 процентов. Часто на отечественных автомобилях «протекают» радиаторы; Коррозия является виновником. Многие автолюбители считают охлаждающую жидкость вечной, поэтому вовремя не меняют ее.Но при циркуляции горячего хладагента по алюминиевым трубкам радиатор начинает корродировать.

С радиатором разобрались, пора сделать следующий шаг по улучшению температурного баланса — выбрать новый электровентилятор для автомобиля. Каким бы хорошим ни был радиатор, без вентилятора он не справится со своей задачей, особенно в сложных условиях. Выбираем вентилятор, крыльчатка которого имеет наибольший расход воздуха. Также отметим наличие балансировки, это устраняет дисбаланс при вращении, что в свою очередь значительно снижает уровень шума и продлевает срок службы подшипников электродвигателя.

Попутно отметим, что он не менее важен, чем сам вентилятор, и датчик его включения. Казалось бы, здесь сложно что-то новое придумать, конструкция предельно проста. И все же есть производители, которые увеличили надежность и срок службы датчика. Достигается это за счет исключения искрообразования и подпружиненного рычага, полностью устраняющего дефекты срабатывания.

Что еще поможет нам улучшить температурный баланс двигателя? Ну конечно помпа.И снова мы ищем решение, которое приведет как к повышению надежности, так и к повышению производительности. Насос должен иметь двухрядный шарикоподшипник, керамический сальник, дополнительное уплотнение границы раздела между корпусом сальника и валом сальника — все это для предотвращения протечек охлаждающей жидкости. Новый насос будет более эффективно прогонять жидкость через радиатор печки.

Вот и самое время вспомнить о смесителе для печки. Классический ВАЗовский дизайн еще жив и, кстати, неплохо работает, но недостаток этого крана, наверное, испытал каждый владелец «Жигулей» — в салон автомобиля вдруг начинает течь горячий антифриз.Выбираем керамический смеситель.

Следующий шаг — термостат. Нельзя не согласиться, что это очень важный элемент системы охлаждения. Ищем термостат с доработанным перепускным клапаном, за счет этого температура двигателя остается неизменной при всех условиях эксплуатации.

Подчеркнем, что лучше всего применить комплекс мер, то есть поменять не только термостат, но и радиатор, и помпу, и вентилятор.Напоследок рассмотрим такую, казалось бы, незначительную деталь, как крышку, в нашем случае радиатор и расширительный бачок … На самом деле это очень важный элемент.

Как улучшить охлаждение двигателя под нагрузкой. Улучшение охлаждения «ветеран»

Система охлаждения — непременный атрибут любого автомобиля. Когда машина движется, слишком много энергии принудительно преобразуется в тепло. Двигатель и трансмиссия требуют обязательного активного охлаждения, а также тормозной системы, мощных электрических компонентов и кондиционирования воздуха.А чем системы охлаждения суперкаров отличаются от «обычных»? В конце концов, эти автомобили одновременно мощные, компактные и чрезвычайно легкие. Какие интересные технические решения присутствуют в их конструкциях?

Поддерживайте температуру двигателя выше 300 л.с. от. Совсем непростая задача, особенно когда он работает на полную мощность и скорость низкая. А динамические возможности современных суперкаров сильно зависят от температуры наружного воздуха.

Часто так называемый «тепловой пакет» не позволяет увеличить мощность двигателя — показатель рассеиваемой мощности систем охлаждения двигателя и трансмиссии, а не возможностей силовых агрегатов.Казалось бы, на высоких оборотах проблема охлаждения не должна стоять так остро: радиаторы обдуваются воздухом. Но и здесь конструктивные особенности скоростной машины несут свои нюансы. Аэродинамические свойства автомобиля во многом зависят от возможности создания эффекта земли, а безопасное движение также зависит от работы тормозов. Не на последнем месте банальное аэродинамическое сопротивление, а также общая обтекаемость, их тоже надо учитывать. Как в таких условиях обеспечивается стабильная работа всех систем?


Для суперкара в основе всего лежит аэродинамический кузов.В том числе качество системы охлаждения. И «классические» решения с расположением радиаторов под капотом, в передней части автомобиля, не в чести. Даже у моделей с передним двигателем конструкция радиаторов и аэродинамическое оформление существенно отличаются от стандартных.

Итак, передок Mercedes SLR McLaren W199 стандартен только на первый взгляд. Имеется основной радиатор, жидкостный радиатор промежуточного охладителя с двумя электронасосами, большой радиатор трансмиссии и масляный бак двигателя — используется система с сухим картером, причем масло сначала охлаждается в основной секции радиатора, а затем дополнительно снижает температуру. в корпусе бака, который выполнен с большой ребристой поверхностью.

Для лучшей работы днища часть воздуха от радиаторов отводится вверх через капот, а конструкция радиатора разработана таким образом, чтобы «правильно» распределять поток. Двигатель находится в пределах колесной базы, а объем, занимаемый системой охлаждения, в несколько раз больше, чем у типичных легковых автомобилей … Конструкция радиаторов принципиально не отличается от обычных. Алюминиевый «сердечник» и пластиковые баки можно увидеть на большинстве серийных суперкаров. Цельноалюминиевые детали широко предлагаются только в тюнинговом исполнении и на автомобилях практически разовой сборки.Электровентиляторы системы тоже вполне стандартные, возможно, намного мощнее обычных, имеют лучшую аэродинамику и меньший вес.



Автомобилем блок силовой задний и центральный в большинстве случаев используется довольно компактная система охлаждения с боковыми и задними радиаторами для охлаждения двигателя и наддувочного воздуха. Это сделано, например, Audi на R8, McLaren на P12 и почти во всех моделях Ferrari со средним расположением двигателя.

Но создатели Porsche 911 значительно расширили систему охлаждения и разместили радиаторы двигателя в передней части кузова.Характерно, что в системе обычно используется не один большой, а несколько малогабаритных радиаторов. Их три в 911, три и в R8, у McLaren заметно больше радиаторов, поскольку используется гибридный привод и еще есть контур охлаждения для аккумуляторов и инверторы в системе охлаждения.

Интересное техническое решение использует Porsche. На 911 GT3 двигатель вентилятора радиатора имеет собственный индивидуальный блок контроля и управления, который обеспечивает плавное регулирование производительности и более широкие возможности настройки и диагностики.А боковые радиаторы с электровентиляторами выполнены в одинарных быстросъемных моделях, а забота об аэродинамике проявляется даже в такой мелочи, как заглушка электродвигателя.



Насосы двигателя являются важным компонентом при большой длине охлаждающих трубопроводов и большом количестве радиаторов. Mercedes и Porsche довольствуются стандартной усиленной конструкцией, но с профилем лопастей, оптимизированным для предотвращения кавитации. При оборотах двигателя более 7 тысяч падение производительности может быть фатальным.

Очень интересная конструкция в Audi R8 с двигателем V10: масляный насос с помпой и термостат объединены в единый модуль пониженной скорости, приводимый в движение цепью. И в любом случае без дополнительных электронасосов не обойтись — они позволяют обеспечить стабильную циркуляцию жидкости в больших блоках цилиндров и прокачивать охлаждающую жидкость через радиаторы на малых оборотах коленчатого вала.

Также их важная функция — предотвращение закипания большого, сложного и очень теплоемкого двигателя после выключения, а при наличии турбин насосы также участвуют в их охлаждении.В системах наддувочного воздуха с жидкостным охлаждением двигателей Mercedes SLR и McLaren P12 используются многоконтурные системы охлаждения с выделенным низкотемпературным контуром. Причем система охлаждения Mercedes двухконтурная, а на McLaren уже три контура — еще один нужен для охлаждения и обогрева электронных систем и гибридной батареи.

Маслоохладители Двигатель и трансмиссия — непременный атрибут суперкара. Эти детали также присутствуют в двигателях обычных автомобилей, но разница только в масштабе.Маслоохладитель АКПП серии Mercedes SLR 722.6 сравним по размерам с основным радиатором малолитражки, а в системе масляного охлаждения Audi R8 имеется несколько радиаторов, в том числе водяно-масляный теплообменник и обычные воздушные. Охлаждение требуется не только автоматической трансмиссии, но и обычной «механике», и даже коробки передач часто имеют собственные маслоохладители или встроенные жидкостные теплообменники.

Важным компонентом системы охлаждения является ее рабочая жидкость, то есть антифриз.В автомобилях Extreme часто используются весьма нестандартные составы. Цель одна — заставить систему охлаждения работать максимально эффективно с наименьшим энергопотреблением, но помимо этого есть еще несколько факторов. Во-первых, в самых современных двигателях часто используются сложные сплавы на основе магния и других активных металлов. В этом случае предотвращение коррозии — очень важная задача, и типичные составы антифризов могут не справиться. А «суперкарный» антифриз должен быть чуть более жидким и обеспечивать лучшую теплопередачу.Улучшение этих параметров на доли процента уже сулит серьезный выигрыш в работе, но будет стоить очень дорого. Однако Mercedes, Audi и Porsche довольствуются вполне стандартными, хотя и не самыми дешевыми антифризами. Но если у вас Ferrari или McLaren, то рекомендации, как и положено эксклюзивному автомобилю, будут экзотическими.


Среди характерных особенностей систем охлаждения суперкаров также чрезвычайно низкий вес, широкое использование легких сплавов и пластиков, а также нестандартные технологии и практически штучное производство.Например, Porsche использует наклеенные охлаждающие трубки на двигателях, чтобы уменьшить вес блока цилиндров. А такие экзотические вещи, как магний, титан и керамика в конструкциях встречаются чуть ли не чаще, чем вполне традиционные чугун и сталь. Высокая плотность и небольшая толщина радиаторных трубок также является характерной деталью, не зря на многих машинах на заводе устанавливаются защитные решетки радиаторов.

В этой статье мы постараемся улучшить охлаждение двигателя «кровью», то есть без изменения конструкции.Для этого достаточно заменить отдельные элементы системы, начнем с радиатора — основного охлаждающего элемента мотора. Алюминиевые радиаторы в несобранном виде отличаются повышенной теплоотдачей, как при работе двигателя на холостом ходу, так и при движении на малых оборотах.

При этом складские запасы превышают норматив на 25 процентов. Нередко на отечественных автомобилях «протекают» радиаторы, виной всему является коррозия. Многие автолюбители считают охлаждающую жидкость вечной, поэтому вовремя не меняют ее.Но когда горячая охлаждающая жидкость циркулирует по алюминиевым трубам радиатора, начинается процесс коррозии.

С радиатором разобрались, пора сделать следующий шаг по улучшению температурного баланса — выбрать новый электровентилятор для автомобиля. Каким бы хорошим ни был радиатор, без вентилятора он не справится со своей задачей, особенно в сложных условиях. Выбираем вентилятор, крыльчатка которого имеет наибольший расход воздуха. Также отметим наличие балансировки, это устраняет дисбаланс при вращении, что в свою очередь значительно снижает уровень шума и продлевает срок службы подшипников электродвигателя.

Попутно отметим, что он не менее важен, чем сам вентилятор и датчик его включения. Казалось бы, здесь сложно придумать что-то новое, конструкция предельно проста. И все же есть производители, которые увеличили надежность и срок службы датчика. Это достигается за счет исключения искрообразования и подпружиненного рычага, который полностью устраняет дефекты срабатывания.

Что еще поможет нам улучшить температурный баланс двигателя? Ну конечно помпа.Опять же, мы ищем решение, которое приведет как к повышению надежности, так и к повышению производительности. Насос должен иметь двухрядный шарикоподшипник, керамический сальник, дополнительное уплотнение границы раздела между корпусом сальника и валом сальника — все это для предотвращения протечек охлаждающей жидкости. Новый насос будет более эффективно прогонять жидкость через радиатор печки.

Пора вспомнить про кран для печки. Классическая ВАЗовская конструкция еще жива и, кстати, неплохо работает, но отсутствие этого крана, наверное, испытал на себе каждый владелец «Жигулей» — горячий антифриз вдруг начинает течь в салон автомобиля.Выбираем керамический смеситель.

Следующий шаг — термостат. Нельзя не согласиться, что это очень важный элемент системы охлаждения. Ищем термостат с доработанным перепускным клапаном, за счет этого температура двигателя остается неизменной при всех условиях эксплуатации.

Подчеркнем, что лучше всего применить комплекс мер, то есть поменять не только термостат, но и радиатор, и помпу, и вентилятор.Напоследок рассмотрим такую, казалось бы, незначительную деталь, как крышку, в нашем случае, радиатора и расширительного бачка. На самом деле это очень важный элемент.

Тюнинг системы охлаждения ВАЗ 2114, как и любых других элементов различных моделей, — это реконфигурация автомобиля, точнее доработка его заводских характеристик для повышения функциональности и комфорта. Бытует мнение, что такую ​​доработку автомобиля проводят только автомобилисты, желающие таким образом выделиться в потоке других автомобилей.

Дооснащению поддается практически любая деталь, особенно отечественные автомобили … Именно они чаще всего стремятся усовершенствовать, сделать их более комфортными, при этом не тратя много. Актуальная проблема многих представителей ВАЗа как раз и заключается в отсутствии удобств. Это касается как салона, так и его герметичности, а также температурного режима и впечатлений от вождения.

Основная цель тюнинга — обеспечить комфорт

Как часто владельцы ВАЗ 2114 сталкивались с неисправностями в системе охлаждения? Создается впечатление, что без них сложно представить хоть одну отечественную машину.Даже при правильной эксплуатации зимой не обеспечивается соответствующий температурный режим. Это касается и летнего периода, когда температура воздуха + 30 ° C, нет кондиционера, а циркулировать горячий воздух поможет вентилятор.

Схема системы охлаждения

Главный недостаток ВАЗ 2114, с которым чаще всего возникают проблемы, — это неудовлетворительный обогрев салона, особенно в начале движения. Печка начинает выполнять свои функции по мере прогрева автомобиля в целом.Когда в системе охлаждения достигает 80 ° C, температура воздуха внутри машины резко падает. В результате становится даже холодно. Из этого следует, что данная система начинает работать, когда радиатор нагревается до предела и автоматически включается вентилятор (или система принудительного охлаждения) автомобиля. Как можно исправить эту ситуацию?

Основные причины проблем в системе охлаждения

На первый взгляд кажется, что справиться с такой проблемой нереально, даже если обратиться за помощью к шаману.Не расстраивайтесь раньше времени: хотя заводские настройки отечественного автопрома изменить практически невозможно, вариант все же остается. С его помощью можно за небольшую сумму избавиться от любых дефектов в автомобиле.

Системы охлаждения во всех наших машинах практически неотличимы друг от друга. Поэтому разработанные методики устранения неисправностей идеально подходят не только для ВАЗ-2114, но и для предыдущих представителей этого модельного ряда.

Для начала стоит выяснить, в чем причина перепада температур.Есть несколько версий этого.

    Многие склонны считать, что причина всему — радиатор, характеризующийся неудовлетворительными показателями производительности.

Причины перепада температуры: конструкция радиатора или насоса

Он препятствует прохождению воды, которая затем должна попасть в духовку. В результате вместо тёплого потока воздуха, который так необходим зимой, оказывается прохладный.

    Некоторые грешат на конструкцию помпы и считают, что именно из-за нее не обеспечивается правильная циркуляция воды в системе.В результате даже при небольшом холода по окончании полного цикла вода успевает остыть.

Тщательная диагностика системы охлаждения выявила наиболее частую (в нашем случае основную) причину неисправности — термостат. Именно он должен обеспечивать равномерный нагрев воды в системе, а также не допускать ее перегрева или замерзания. Кроме того, в работающий двигатель жидкость поступает на 10–20% холоднее, чем в отопитель. Это касается и негативных факторов, препятствующих нормальному функционированию двигателя и вызывающих неэффективность автомобиля.

Основная причина неисправности системы охлаждения — термостат

Особенности ревизии системы охлаждения ВАЗ 2114

Настройка системы охлаждения заключается в следующем: воду необходимо перенаправить от ТЭНа к термостату, так как он рассчитан на поддержание наиболее оптимального температурного режима. Здесь тоже не обошлось без загвоздок, так как нет возможности подключиться к существующей системе трубопроводов. Это связано с тем, что они уже отвечают за нормальное кровообращение.Выход один — необходимый патрубок придется делать самостоятельно.

Главное условие создания этой детали — правильный выбор места ее расположения (она должна располагаться вместе с ТЭЦ). От этого зависит верность регулирования температурного режима ДВС, а значит, и отопителей салона. Для выполнения такого апгрейда необходимо спаять новую трубу, поместив ее напротив стандартной, а затем заткнуть отверстие под помпу. В принципе, это не должно вызвать затруднений.

Главной отличительной особенностью улучшенной системы охлаждения ВАЗ 2114 от предыдущей является то, что температура воды соответствует показаниям датчиков. Кроме того, при невысокой температуре воздуха в салоне автомобиля будет поддерживаться оптимальный температурный режим. Это связано с повышением температуры в топке почти на 20%.

Результат тюнинга ВАЗ 2114 способен одновременно удивить и поразить своей простотой. Кто бы мог подумать, что всего одно дополнительное отверстие и одна заглушка могут обеспечить вам долгожданный комфорт! Исходя из всего вышесказанного, можно выделить следующие преимущества тюнинга:

    горячий воздух с максимальной подачей воздуха заставит в холодное время года почувствовать себя как в парилке;

    охлаждение автомобиля летом улучшится, так как циркуляция жидкости увеличится почти вдвое;

    работа двигателя станет более плавной и тихой, так как исчезнут характерные для отечественных автомобилей сбои в его работе, а сгорание топлива станет намного лучше.

Не забывайте, что автомобиль российского производства — это бесконечное поле для творчества и фантазии, и ни в коем случае не является заводским браком.

Видеоинструкция по модификации системы охлаждения ВАЗ 2114

Эффективность системы охлаждения двигателя зависит не только от мощности внешнего теплообменника (радиатора с вентилятором) и скорости циркуляции охлаждающей жидкости (производительности насоса), но и от свойств самой охлаждающей жидкости.

При экстремальных нагрузках этот фактор становится очень значительным, если не преобладающим.Закипание охлаждающей жидкости в наиболее горячих зонах двигателя, кавитация на лопатках насоса изменяют структуру охлаждающей жидкости, насыщая ее пузырьками. Наличие парогазовой фазы в теплоносителе приводит к резкому снижению коэффициента теплоотдачи в системе стенка-теплоноситель. Это в равной степени относится к ухудшению теплопередачи внутри каналов радиатора и в рубашке охлаждения двигателя. Последнее, в свою очередь, грозит локальным перегревом двигателя, особенно рядных шестерок 5 и 6 цилиндров, что проблематично с точки зрения отвода тепла.

Помочь двигателю можно, увеличив скорость циркуляции (расход охлаждающей жидкости), заменив штатную помпу на помпу с повышенной производительностью или электронасос. Очень полезно поднять точку кипения охлаждающей жидкости, установив крышку радиатора, которая поддерживает более высокое давление в системе охлаждения, например 1,3 бар.

В данной статье рассказывается о том, как своими руками сделать дыхательный бак (бак Брифер) и реализовать схему циркуляции теплоносителя с разделением парогазовой фазы и последующим отводом ее в расширительный бак.

Как всегда, все начинается с барахолки. Получив желаемый кусок «люминия», можно приступать. Все работы делятся на собственно токарно-сварочные и прочие. Токарная обработка и сварка хорошо видны на фотографиях и выполняются токарями и аргонниками. Не нужно большого мастерства, главное правильно озадачить специалистов и мотивировать их материально.

Другое: изготовление посадочного места на заливной горловине под крышкой радиатора. Работа несложная, но требует аккуратности.Сразу скажу, что заранее хранившаяся дрель не пригодилась. Все сняли напильником по металлу, напильниками и небольшой стамеской. К счастью, люминесцентный материал податлив.

Показана схема подключения бака. Давление в системе будет равно давлению разрыва клапана крышки на нашем резервуаре. Крышка на радиаторе больше не играет на пианино; его можно просто заменить заглушкой.

Бюджет продукта:

Заготовка — 50 гривен (хохлобак), токарь 100 гр., Аргон рабочий 10 гр. Я купил себе плитку шоколада за свои хлопоты. Итого 30 американских гривен.

Вот и все, катайтесь и получайте удовольствие.

Желаю всем творческих успехов.
С уважением, Виктор (СОАРА) .

PS: Совсем забыл, чем заканчиваются статьи в серьезных тюнинговых журналах: Этот прибор станет прекрасным украшением под капотом вашего авто!

Многие пользователи ответят не задумываясь, назвав известные требования: пропорция масла, регулировка карбюратора и зажигания, чистота двигателя и правильный стиль вождения.Эти факты неоспоримы. Но что, если реализация этих основ не дает необходимых параметров? Ответ как всегда прост — модифицирует систему охлаждения двигателя самостоятельно. Какие шаги можно предпринять в этом направлении, будет понятно по мере прочтения статьи. Самый простой шаг — утеплить выхлопную систему теплоизоляционными материалами. Идея данной модернизации заключается в том, что всасываемый системой принудительного охлаждения воздух не нагревается из-за нагрева выпускным коллектором.Кроме того, этот метод снижает рабочий шум. Глушители импортных снегоходов изначально в своем устройстве имеют внутреннюю набивку из жаропрочных материалов с высокой степенью звукопоглощения


К такой модернизации нужно относиться осторожно, т.к. выхлопная система теряет способность передавать тепло во внешнюю среду, а его внутренние части начинают испытывать температурные нагрузки, на которые не рассчитаны. В результате внутри глушителя начинают выгорать сегменты, которые впоследствии свободно перемещаются, создавая металлические звуки, не характерные для работы снегохода.Тем не менее в каждом случае продолжительность разрушения глушителя индивидуальна и может длиться годами.


Более правильным решением следует считать раздельную подачу воздуха к воздухозаборнику или использование теплозащитного экрана от воздействия глушителя. Об этом говорить не приходится, все фото ниже дают четкое представление о том, как это возможно. Есть снегоходы, которые обычно имеют воздухозаборник через специальный канал — кожух от внешней среды.Бесспорно, возможность прямого забора воздуха из внешнего пространства способствует улучшенному охлаждению двигателя и снижению температуры цилиндров.

Следующий эффективный шаг в улучшенном охлаждении двигателя и снижении температуры цилиндров в целом — установка экрана между выпускным коллектором и цилиндрами двигателя. Эта идея использовалась на импортных снегоходах практически с момента появления снегоходов в России.


Задача такого экрана — перекрывать воздушный поток, проходящий через цилиндры, и не допускать его дополнительного нагрева при контакте с раскаленным выпускным коллектором. На собранном двигателе это выглядит примерно так. Причем, как видно на фото, рубашка охлаждения практически отсутствует на выходе из выхлопной трубы

.


Примерно с 2001 года аналогичное решение применялось на двигателях снегохода «Буран» с установкой на внутренней стороне рубашки охлаждения делителя потока воздуха




При отсутствии такого решения на вашем снегоходе настоятельно рекомендуем вам взять этот способ на вооружение, изготовить пластину и установить вне зависимости от марки снегохода.Более того, недавно аналогичная конструкция использовалась на заводе при сборке двигателей снегохода «Тайга». Эффект дизайна очень заметен даже без использования электронных датчиков температуры двигателя. Особенно сильно снижается термическое напряжение левого цилиндра, а также минимизируется разница температур между левым и правым цилиндрами. Примером самостоятельного использования этого метода может служить фото ниже, когда часть рубашки охлаждения, выделенная желтым цветом, была удалена.



Есть мастера, которые устанавливают на снегоход две крыльчатки вентилятора. Метод очень спорный, так как теоретически работа двух рабочих колес однонаправленного вращения будет сопровождаться чрезмерным завихрением воздуха — мешать друг другу. На практике никто не проводил исследований и поток воздуха увеличивается или ослабевает, сказать

нельзя.

Печка на ваз 2114 работает плохо

Если при включении печки, системы отопления и вентиляции автомобиля ВАЗ-2114 из выходных форсунок идет холодный воздух, то хорошо разбирающийся в технике водитель сразу поймет, что с радиатором радиатора есть какие-то проблемы или с заслонкой , изменяющей направление воздушного потока.Но причин для их аварийной работы будет несколько.

Может быть, кран отопителя не открылся . Он приводится в движение тросовым приводом. Если этот трос ослабить, то при переводе рукоятки открывания кривошипа в положение «открыто» кран либо вообще не откроется, либо приоткроется. Проверить работу радиатора отопителя можно на прогретом двигателе, не включая вентилятор. Для этого придется нащупать подающий и вытяжной шланги к крану печки. Они хорошо доступны под капотом автомобиля.По разнице температур можно определить, подается ли охлаждающая жидкость в радиатор.

Виновником холодного радиатора на ВАЗ 2114 может быть сам кран , у которого за летний период закисла заслонка. В этом случае при попытке открыть клапан клапан может отломиться от приводного ролика. Радиатор печки будет недостаточно прогреваться даже при низком уровне охлаждающей жидкости в системе охлаждения двигателя, а также при неисправном термостате или появлении воздушной пробки.

Расход воздуха, поступающего в салон ВАЗ-2114, регулируется заслонкой . Он также имеет тросовый привод и причиной его неполного открытия будет удлинение троса, так как в процессе он постепенно растягивается. В этом случае большая часть потока холодного воздуха будет идти прямо в кабину, а не через радиатор. Потому что воздух по этому пути перемещается намного легче.

Зная принцип работы печки, не так уж и сложно угадать ее неисправности.Но чтобы их устранить, придется потратить много времени, так как печка находится за передней панелью салона и устранить неисправности без хотя бы частичной разборки невозможно.

ВАЗ-2114 — второе поколение легендарной Lada Samara. Автомобиль получил новый вид, но не избавился от старых проблем. В частности, это штатные неисправности отопителя салона. Часто бывает, что на ВАЗ-2114 по бокам и на лобовом стекле. Естественно, что с этой проблемой нужно срочно заняться до наступления первых холодов.Итак, давайте разберемся, почему печка дует холодным воздухом на ВАЗ-2114 и как решить эту проблему.

Термостат

Это своего рода клапан, который заставляет охлаждающую жидкость двигаться по большому или малому кругу. Служит для быстрого прогрева двигателя. Но также эта деталь связана с отопителем салона. Пока термостат не откроется на «большой круг», плита будет холодной. Эта проблема наблюдается не только на холостом ходу. На ВАЗ-2114 печка дует холодным воздухом за счет ненагретой охлаждающей жидкости. Вместе с этим страдает сам мотор, так как он не в своем температурном режиме.Самый оптимальный показатель — 80-90 градусов. Если меньше, то элемент открывается раньше времени или вообще заклинило. В последнем случае он подлежит только замене. Благо новый термостат в Самаре стоит недорого — около 300 рублей.

Системный воздух

Это вторая причина, по которой печка дует холодным воздухом на ВАЗ-2114. Также из-за этой проблемы может перегреться сам мотор. Откуда воздух может попасть в систему? Причина — несанкционированная «утечка», которая может произойти при ремонте системы.Так, очень часто при замене того же термостата или смесителя на плиту попадает воздух. Как проверить его наличие в системе? В первую очередь обратите внимание на датчик температуры. Но не всегда дает точный результат. Машинка может работать в штатном режиме, но при этом в радиаторе печки будет воздух. Как это определить? Достаточно прикоснуться к резиновым трубкам, идущим к теплообменнику. На ВАЗ-2114 они справа, с пассажирской стороны. Всего в системе печки две форсунки.
Если при их сжатии чувствуется воздух, то его необходимо удалить.

Как очистить систему от пробки?

Решение проблемы довольно простое. Вам следует заехать на холм перед машиной. Чем больше степень подъема, тем лучше. Далее на работающем моторе откручиваем заглушку от расширительного бачка и ждем, пока из системы выйдет весь воздух. По законам физики воздух легче жидкости и имеет тенденцию подниматься вверх. Так что мы создадим для этого самые благоприятные условия.Достаточно трех-пяти минут работы двигателя, чтобы полностью вынуть заглушку из системы. Периодически необходимо подавать газ до 2-3 тысяч оборотов, чтобы создать большее давление для охлаждающей жидкости (чем сильнее вращается коленчатый вал, тем чаще вращается насос). Также рекомендуется сжимать и разжимать воздухозаборник — так мы ускорим процесс выхода кислорода наружу. Но будьте осторожны — температура может достигать 90 градусов. Из соображений безопасности надевайте перчатки.

Демпфер

Это еще одна причина, по которой на ВАЗ-2114 печка дует холодным воздухом в ноги и не только. Амортизатор может ослабнуть по нескольким причинам. Значит, может отлететь рычаг управления или отслоиться пена. В последнем случае нужно наклеить новый. Желательно на качественном клее.

На ВАЗ-2114 печка обдувает холодным воздухом по бокам

Фото боковых створок смотрите ниже.

Владельцы автомобилей ВАЗ-2114 часто сталкиваются с подобной проблемой: теплый воздух идет к окну и ногам, а холодный — по бокам.Какова причина? Причина — непродуманное расположение корпуса печки. Эта проблема наблюдалась даже у советских «восьмерок». Итак, патрубки боковых воздуховодов расположены ниже самой заслонки. И как только последняя открывается, в заслонку сразу попадает холодный воздух.


Тросик управления боковым воздушным потоком находится у ног водителя с левой стороны. Если печка дует холодным воздухом по бокам ВАЗ-2114, следует подтянуть трос. Это можно сделать двумя способами:

  • С помощью плоскогубцев, не разбирая заслонку.Подойдя к проблемному месту, прижимаем элемент на несколько десятков градусов.
  • С помощью плоскогубцев. Это более эффективный вариант. Для этого снимите туловище с рычага заслонки и немного его подтяните. Для удобства рекомендуется частично разобрать консоль. Таким образом можно контролировать герметичность ставен на месте.

Рычаг

Если печка дует холодным воздухом на ВАЗ-2114 даже после затяжки троса, стоит проверить состояние самого рычага, открывающего заслонку.Несмотря на толщину металла, он может треснуть. В этом случае демпфер клинья в одном месте. Обычно она слегка приоткрыта. В результате воздух оттуда дует совсем другой температуры. Выход из ситуации — покупка нового рычага.

Но часто он продается в комплекте с дефлектором. После его замены печка работает как положено. Горячий воздух дует со всех сторон — к ногам, к лобовому стеклу, к центру и бокам. Меньше всего коробит сам демпфер. Причин ее деформации (банальное использование печи на пределе ее возможностей) немного, но исключать эту проблему из списка не стоит.

Вывод

Итак, мы выяснили, по каким причинам печка дует холодным воздухом на ВАЗ-2114. Как видите, проблемы могут быть разными. Но прежде чем покупать новые запчасти, нужно точно определить суть проблемы. Возможно, виной всему скопление воздуха. В случае кабеля нет необходимости полностью менять его. Вышеупомянутый способ восстановить его функциональность с помощью простого подъемника. Но неважно, в чем причина, в любом случае ее можно решить своими руками с минимальными затратами.

Отечественный автопром изобилует «автомобильными болезнями», но стоит узнать, как избавиться от этих «болезней», когда ситуация станет немного лучше. В основном это какие-то мелочи, из которых складывается все представление об автомобиле в целом.

Именно так: наиболее типичное заболевание ВАЗ-2114 — печка, которая еще и останавливает лобовое стекло. И в первую очередь владельцы ВАЗ-2114 ищут повод под капотом (закрывают радиатор, «прикрывают» двигатель своей дедовской толстовкой, меняют термостат, даже ищут решение проблемы холодный воздух от печки на замену теплоносителя), а причина может быть совсем в другом месте.

Диагностика

Самое главное в ремонте — это правильно проведенная диагностика, выявившая первопричину неисправности. Начнем с моторного отсека. Проверить уровень охлаждающей жидкости. Запускаем двигатель и прогреваем до рабочей температуры. Если двигатель нагревается и патрубок к термостату теплый, а после — холодный, значит, термостат исправен и проблема не в системе охлаждения двигателя, а в.


Причина № 1

Трос управления ослаблен или соскользнул.

Решение
  1. Снимите боковую панель со стороны водителя.
  2. Сверху находится рычаг управления закрылками. Трос идет от рычага управления на центральной консоли (холодный — горячий).
  3. Осмотрите сам трос и рычаг управления заслонкой.
  4. Если все целое, то он просто протянул.
  5. Открутите кронштейн троса и снимите его с рычага.
  6. Возьмите проушину кабеля плоскогубцами и поверните по часовой стрелке, чтобы сделать кабель короче.
  7. Собираем все в обратном порядке.
  8. Не собирая боковую панель, проверяем.


В большинстве случаев причина неисправности именно в кабеле, если проблема не решена и тогда разбираемся дальше.

Причина № 2

Воздуховоды и заслонки плохо смонтированы, между стыками имеются зазоры.Сами воздуховоды могут сильно ломаться в местах изгибов и не пропускать воздух, тогда теплый воздух просто дует только от центральных дефлекторов и нагревает саму панель изнутри.

Решение
  1. Осмотрите воздуховоды. При наличии трещин и перегибов воздуховод лучше заменить на новый.
  2. самоклеящийся поролон.

Иногда владельцам автомобилей ВАЗ-2114 приходится сталкиваться с проблемой неработающей печки. В частности, такие неисправности вызывают проблемы в зимний период, поскольку в салоне автомобиля не просто невыносимо холодно, а лобовое стекло имеет свойство покрываться тонкой коркой льда, сильно закрывающей обзор.Поэтому, если вдруг в ВАЗ-2114 перестала работать печка, следует сразу найти причину неисправности.

Такие проблемы могут возникать по разным причинам, начиная от износа системы охлаждения и заканчивая проблемами с проводкой. В этой статье будут подробно рассмотрены все возможные причины неисправности печки, благодаря чему удастся найти решение этой проблемы.

Следует отметить, что симптомы неисправности печки можно разделить на два типа:

  1. Из плиты дует холодный воздух.Иногда едва тепло.
  2. Печка не включается вообще или не работает в некоторых отдельных режимах.

Неисправности системы охлаждения ВАЗ-2114

Если в машине не работает термостат, по большому кругу постоянно гонится охлаждающая жидкость, имеющаяся в системе. В результате получается, что жидкость не успевает нагреться, поэтому из плиты дует холодный или чуть теплый воздух. Чтобы решить эту проблему, достаточно отремонтировать или заменить термостат.

Еще одной причиной может быть банальная воздушная пробка, образовавшаяся в термостате. Для того, чтобы исключить эту проблему, нужно скинуть трубу, идущую в отопитель, а потом до самого верха долить тосол. Следует отметить, что в этом случае уровень жидкости в системе не должен быть ниже максимальной отметки и даже на целый сантиметр выше нее. А все потому, что если в системе не хватает жидкости, печка дует холодным воздухом.

Если на холостом ходу печка дует холодным воздухом, проблема может быть скрыта в помпе, так как он не в состоянии обеспечить нормальную циркуляцию в системе охлаждающей жидкости.В этом случае насос необходимо заменить.

Забит радиатор печки на ВАЗ-2114

Если причина выхода холодного воздуха из печки — забитый радиатор, единственный способ устранить эту проблему — демонтировать радиатор, а также его последующая продувка.

Чаще всего после этого печка начинает работать, как новая.

Поломка крана печки

Довольно часто печка автомобиля ВАЗ-2114 дует холодным воздухом из-за неисправности крана.Чтобы избавиться от этой проблемы, следует затянуть трос, до которого легко добраться от педального узла. Под рукой обязательно должны быть плоскогубцы, которыми, собственно, и протягивается трос.

В том случае, если, проделав все вышеописанное, кран печки все равно не открывается, причин всего две:

  • кран закисший;
  • Кран
  • требует замены.

Кстати, эту процедуру нужно проводить очень осторожно, так как легко сорвать кран, в результате чего жидкость потечет прямо в салон.

На неисправность смесителя указывает холодный воздух, который дует из печки автомобиля, пока она включена на обогрев. Еще одна причина замены крана — течь.

Если вы решили заменить кран самостоятельно, представляем вашему вниманию последовательность действий:

  • открутить сливные пробки, расположенные на блоке двигателя;
  • слить всю охлаждающую жидкость, которая есть в системе;
  • зачистите шпильки на смесителе железной щеткой;
  • смочите их WD-40.Благодаря такому действию рыхление происходит намного легче;
  • отстегиваем хомуты на форсунках и сливаем оставшуюся жидкость;
  • в салоне, откручиваем боковую обшивку, освобождаем хомуты на патрубках, которые направлены в радиатор отопителя;
  • откручиваем гайки под станком, удерживающим кран;
  • вытаскиваем кран через кабину;
  • отсоединить ведущий к нему кабель;
  • подключить к новому крану;
  • проверить, все ли детали собраны правильно;
  • начать процесс сборки в обратном порядке.

Реле и предохранители

Перегоревший предохранитель — одна из самых частых неисправностей печки на ВАЗ-2114. Причина эта предельно проста, ведь устранить ее может любой человек, не имеющий ни малейшего представления об устройстве автомобиля. Однако и эта причина в то же время очень неприятна, так как, во-первых, необходимо установить причину, по которой сгорел предохранитель, а во-вторых, это не так просто. Обычно перегоревший предохранитель свидетельствует о неисправности в проводке автомобиля.

Проблема с переключателями

Для проверки исправности выключателей печки нужно обзавестись самой простой лампочкой, мощностью 12 вольт, с двумя проводами. Далее снимаем центральную часть приборной панели и выполняем следующие действия:

  • включить зажигание автомобиля;
  • закоротить провод на массу от лампочки;
  • положительный контакт поочередно подключен к выводам 1-2-3 на дополнительном резисторе.

Если во время этой процедуры загорается лампа, это означает, что переключатель исправен. Но если лампочка не загорелась, скорее всего, перегорел предохранитель или оборвалась цепь.

Что делать, если в печку 2114 поступает холодный воздух? Этот вопрос часто возникает у автомобилистов. Все детали в любом автомобиле выполняют особую функцию, специально предназначенную для этого, и когда что-то приходит в негодность, автовладелец должен выяснить, что стало причиной поломки.

Что делать, если в печке ВАЗ 2114 холодный воздух?

Холодный воздух печки 2114 создает много проблем.ВАЗ — любимый многими автомобиль, но и с ним часто бывают проблемы.

Задача печки в салоне любого автомобиля — создать теплый климат. Автомобильная печка — устройство не очень сложное, а тепло отводит двигатель. Насос направляет антифриз по системам отопления и охлаждения, антифриз в горячем состоянии поступает в радиатор печи, а вентилятор в это время пропускает уже нагретый воздух. Поэтому в салоне становится тепло. Затем антифриз возвращается в двигатель.

Если в ВАЗ 2114 печка при включенном режиме подает холодный воздух, необходим срочный осмотр всей машины, иначе, казалось бы, небольшая поломка может привести к серьезному ремонту.

Чаще всего причина кроется в прокладке головки блока цилиндров.


Если проткнули, то даже на глаз можно определить так ли это. Это станет ясно, если убедиться, что в расширительном бачке:

Поступают
  • пузырьков воздуха;
  • поступает избыточное количество антифриза, а оно не уменьшается (это причина мгновенного нагрева двигателя даже на холостом ходу).

Отверстие под прокладку указывает на то, что термостат необходимо проверить, и есть вероятность, что работа большого круга охлаждения нарушена.

Чаще всего ломается прокладка, пригорает на месте между цилиндром и охлаждением, затем:

  • антифриз может попасть в камеру;
  • газов в систему охлаждения.

Если дует остывший воздух, есть опасение, что во время движения шланги системы отопления не выдержат нагрузки. При перегреве двигателя они лопаются, а вслед за ними и прокладка ГБЦ.


Неисправность насоса также может привести к тому, что в печь будет подаваться воздух далеко не теплый.Но это не опасно. Такая поломка влечет за собой неисправность ГБЦ.

Из-за этого двигатель может перегреться настолько, что двигатель не выдержит, и ему грозит капитальный ремонт.

Пыльные и грязные дороги дополняют поломки автомобилей. В первую очередь страдает радиатор. Он может быть частично или даже полностью заблокирован от попадания дорожной пыли. Воздух, который по всем правилам должен проходить через решетку, в этом случае будет искать себе пути получше и обдувать края радиатора, а печка, соответственно, не порадует водителя теплым воздухом.

Как починить печку, если дует холодный воздух?

Образовавшийся воздух в самой печке вряд ли исчезнет — в радиаторе узкие трубки, а антифриз не имеет такого давления, чтобы устранить образовавшееся застревание.


Сделать это можно следующим образом:

  • прогреть двигатель, но только до такой степени, чтобы можно было вручную производить ремонтные работы, не обжигая руки — можно получить серьезные травмы;
  • ослабить хомут, расположенный на шланге, подсоединенном к плите;
  • осторожно извлеките его из трубки, но только до появления небольшого зазора, позволяющего избавиться от образовавшейся заглушки.

Неисправный смеситель тоже может мешать нагреву. Причина в том, что его давно пора было заменить, потому что он сломался или забился. Чтобы точно убедиться, в чем причина — в салон поступает холодный воздух вместо теплого — проверьте наливной шланг: он идет от радиатора печки.

В случае неисправности нагревается, а выход остается холодным. Если кран не открывается вручную, необходимо установить новый.

Если выяснится, что заслонка все еще в полном порядке, есть риск, что радиатор забит накипью.Это говорит о том, что его придется заменить.

Если кран не открывается, это означает, что есть вероятность, что есть проблема с тросовым приводом, так как работа крана зависит от этого типа привода. Ослабленный кабель, который со временем удлиняется, изнашивается, не даст крану открыться даже в «открытом» положении, либо он откроется лишь слегка.

Следует проверить, как работает радиатор, прогревая двигатель, но вентилятор включать не нужно.При этом необходимо проверять температуру шлангов.

Разобравшись, как работает печка, можно понять причины ее поломки, но для ее устранения потребуется время и определенные навыки, так как сама печка находится за передней панелью салона. Это означает, что хоть частично, но разборки не избежать.

признаков неисправности, проверка и ремонт Температурный датчик сопротивления ваз 2110 форсунка

Эффективная работа инжекторного двигателя обеспечивается комплектом датчиков.Все они подключаются к. Хэтчбеки Lada семейства 2112 выпускались только с инжекторными двигателями, причем две разновидности этих двигателей внутреннего сгорания — 16-клапанные. О них и поговорим дальше. Все датчики ВАЗ-2112, их расположение и внешний вид будут показаны на фото.

Датчик избыточного давления масла, который не подключен к ЭБУ, показан на видео.

Разбираемся с датчиком кислорода

Артикулы датчиков нужно определять не по модели двигателя и даже не по евростандартам, а только по блоку ЭБУ.

Разновидности датчиков концентрации кислорода (ДКК)

Датчиков кислорода может быть два или один — все зависит от экологических норм. АвтоВАЗ также использовал два типа датчиков — 0 258 005 133, 0 258 006 537 (каталожные номера BOSCH). Первые из них совместимы с контроллерами BOSCH M1.5.4, MP7.0 и January 5.1. Более новые датчики были подключены к ЭБУ BOSCH M7.9.7 (январь 7.2). Датчики двух разных типов даже внешне отличаются.

Блок ЭБУ в «Десятке ВАЗ» находится под пластиковой крышкой.Находится у ступни переднего пассажира.

Первый, то есть основной датчик, отмечен красной стрелкой. Верхнее фото соответствует двигателю 21124 (1,6 л).

Расположение датчиков (21124 и 21120)

(1,5 л) мог соответствовать стандарту Евро-3, и тогда за основным датчиком приварили «вытянутый» катализатор. Второй датчик располагался за ним, то есть за «банкой». Уточним:

  • Конструкция с одним датчиком (основным) соответствует стандарту Евро-2;
  • При переходе на стандарты Евро-3 был добавлен второй датчик (синяя стрелка).

Кстати, 24 двигатель может соответствовать нормам Евро-4.

Главный комплект датчиков 16-ти клапанных двигателей ВАЗ-2112

Блок ЭБУ должен управлять множеством параметров одновременно. Самой важной информацией будет положение коленчатого вала. Вы можете отключить все датчики, кроме, и это не приведет к прекращению работы двигателя.

Датчики, подключенные к ЭБУ

Перечислим все элементы по порядку:

  • 15 — ;
  • 17 -. Принцип действия — эффект Холла. Положение распределительного вала контролируется. О.;
  • 20 — ТПС. Резистор установлен на дроссельном узле 19. Измеряется угол отклонения дроссельной заслонки;
  • 21 — ДМРВ. Датчик подключен к корпусу фильтра. Контролирует расход воздуха;
  • 22 — МАК. Не датчик, а регулятор (электромагнит). Используется в режиме ожидания. О. Про замену РХХ тут.
  • 24 — лямбда-зонд или датчик кислорода (см. Выше) ;
  • 25 -. Фиксируется в пазу коробки передач. Принцип действия — эффект Холла;
  • 26 — ДПКВ. Датчик электромагнитный. Контролируется положение коленчатого вала;
  • 27 — .

Давайте посмотрим, как все элементы выглядят вживую. Показаны изображения датчиков ВАЗ-2112 (ДВС 16клапанный).

Каждый предмет легко найти под капотом

Все сказанное выше справедливо сразу для двух двигателей — для агрегатов 21124 и 21120 (1.6 и 1,5 литра).

Датчик ДТОЖ не откручивать. А отсоединить датчик — значит отсоединить разъем, а не демонтировать сам датчик.

Где какой датчик находится — схема моторного отсека

Давайте посмотрим на другую картинку.

Подкапотное пространство и двигатель 21124

Важно понимать, где находятся следующие предметы:

  1. ДПКВ;
  2. Лямбда-зонд;
  3. Датчик скорости;
  4. IAC;
  5. ДПДЗ;
  6. ДМРВ;
  7. ДТОЖ.

Расположение фазового датчика показано в предыдущей главе.

Никогда не откручивайте датчик скорости. Установить его таким образом, чтобы сохранить герметичность, будет сложно.

Статьи

Для первого использовалось обозначение 21120-3850010. Затем появилась статья с номерами 1118 (см. Фото). Похоже, это сенсор нового типа. Так будет проще использовать статьи BOSCH.

Главная »Датчики» Что контролирует датчик температуры и другие регуляторы охлаждения на ВАЗ 2110?

Отечественные «десятки» оснащены электронной системой управления двигателем, обеспечивающей корректную работу двигателя по показаниям различных контроллеров.Один из них — датчик температуры в ВАЗ 2110. Подробнее об этом устройстве, принципе его работы, а также диагностике и замене вы можете узнать из этой статьи.

Для того, чтобы форсунки, а также другие элементы цепи ВАЗ 2110, 16- или 8-клапанная форсунка работали в штатном режиме, ECM считывает показания со многих устройств. На первый взгляд может показаться, что датчик охлаждающей жидкости — не очень важное устройство для двигателя «десятки», но это не так. Как включаются устройства, где расположены указатели и какие функции они выполняют — для начала предлагаем вам ознакомиться с ответами на эти вопросы.

Расположение, назначение и режим работы

Датчик температуры охлаждающей жидкости — это электронное устройство, по сути, это полупроводниковый резистор с отрицательным коэффициентом. Сопротивление контроллера меняется в зависимости от состояния окружающей среды … Устройство предназначено для контроля температуры при циркуляции расходных материалов в системе охлаждения ВАЗ 2110 с последующей передачей полученных данных на приборную панель. Кроме того, это устройство также отвечает за аварийный запуск вентилятора.В ВАЗ 2110 ДТОЖ располагается в головке БК мотора. Многие автолюбители путают ДТОЖ, называя его датчиком включения вентилятора ВАЗ 2110, но это неверно.

Конструкция контроллера охлаждающей жидкости на ВАЗ 2110 довольно проста. Чем сильнее будет температурное воздействие на устройство, тем меньше будет его сопротивление. Принцип работы заключается в передаче сигнала от устройства на блок управления двигателем, который на основании этих данных регулирует расход горючей смеси в цилиндрах силового агрегата… Пока двигатель не прогреется нормально, в цилиндры будет поступать более обогащенная горючая смесь.

Методы проверки работоспособности

Диагностировать регулятор температуры антифриза можно несколькими способами — визуально и с помощью тестера. Перед тем как вооружиться мультиметром, следует внимательно осмотреть корпус прибора. Если на нем видны признаки коррозии, отложений или повреждений, это означает, что регулятор необходимо заменить.

Что касается проверки мультиметром, то процедура следующая:

  1. Сначала прибор необходимо снять, для этого нужно просто найти место его установки, выключить питание и открутить прибор.Далее вам понадобится емкость для заправки хладагента.
  2. Следующим шагом будет нагревание емкости после того, как вы поместите в нее ДТОЖ. Но перед этим его следует подключить к щупам тестера. Учтите, что при диагностике необходимо точно знать температурный уровень нагрева жидкости, именно от этого зависит работоспособность контроллера. Емкость нагревается, при этом вам нужно будет сравнить полученные показатели с указанными в таблице.Сама таблица представлена ​​ниже.
  3. В том случае, если уровень температуры не соответствует показателю номинального сопротивления, или наоборот, это свидетельствует о неисправности устройства. Слишком высокий уровень сигнала с датчика температуры охлаждающей жидкости также свидетельствует о поломке. Бывают случаи, что проблему, когда значения выше оптимальных, можно решить очисткой поверхности устройства, но такие меры, как правило, помогают, если отклонение показателей незначительное (автор видео о самодиагностике ДТОЖ — канал Устройство и ремонт автомобилей).

Возможные неисправности и способы их устранения

О выходе из строя ДТОЖ могут информировать автовладельца следующие симптомы:

  1. Качество выхлопных газов слишком низкое, что связано с нарушением горючей смеси в цилиндры.
  2. Расход топлива увеличился, причем заметно.
  3. Есть проблемы в работе силового агрегата. Может снизиться динамика автомобиля, ухудшится мощность двигателя в целом.
  4. На приборке могут появиться комбинации ошибок, а также ЭБУ может послать сигнал на приборную панель о необходимости проверки работоспособности мотора.
  5. Трансмиссия стала заводиться сложнее.

При обнаружении первых признаков проблемы многие автомобилисты сразу же загоняют свою машину в гараж или на СТО, чтобы сменить контроллер. На практике симптомы неисправности ДТОЖ часто связаны с повреждением электрической цепи и плохим контактом устройства с бортовой сетью автомобиля.Поэтому, если вы столкнулись с подобной проблемой, в первую очередь рекомендуем проверить состояние проводки.

Фотогалерея «Диагностика ДТОЖ»
1. ДТОЖ, подключенный к мультиметру, в емкости с антифризом 2. Зависимость температуры (слева), сопротивления (справа)

Инструкция по замене контроллера

Замена регулятора заключается в следующем:

  1. Сначала отключаются клеммы от АКБ. Из радиаторного блока необходимо слить всю охлаждающую жидкость.
  2. Далее необходимо отсоединить проводку от устройства, для этого нужно просто отсоединить вилку. Для большего удобства снятия его можно демонтировать воздушный фильтр.
  3. После этого демонтируется контроллер, для этого его необходимо открутить. Процедура откручивания выполняется с помощью гаечного ключа. Неисправный прибор снимается с выхода выпускного шланга.
  4. Что касается установки, то в этом случае процедура будет выглядеть так же, только в обратном порядке.Не забудьте заменить уплотнительное кольцо при установке нового устройства. При установке контроллер следует максимально подтянуть и подключить к нему проводку. Теперь все, что вам нужно сделать, это залить антифриз и подключить аккумулятор, после чего вы можете проверить работоспособность ДТОЖ.

Замена ДТВС


Снятие ДТВС в ВАЗ 2110

Датчик температуры салона ВАЗ 2110 предназначен для контроля температурных параметров в автомобиле.Этот контроллер также является передатчиком, связанным с ECM. В холодную погоду воздушный контроллер ВАЗ передает информацию на ЭБУ, что способствует оптимальной циркуляции воздушного потока по салону автомобиля. Как и в предыдущем случае, неисправность устройства может быть вызвана проблемами в работе электрической схемы, поэтому не лишним будет проверить проводку, если контроллер не включается.

Чтобы заменить датчик температуры в салоне, выполните следующие действия:

  1. Автомобиль необходимо поставить на стояночный тормоз… Отсоедините аккумулятор.
  2. Отверткой с плоским жалом отодвиньте корпус устройства от места установки.
  3. Сначала снимается верхняя часть двигателя, это позволит более удобно демонтировать контроллер. Когда устройство снимается с зажимов, действуйте осторожно, так как вам еще нужно отсоединить его от проводки (два разъема). Сначала отключается проводка, потом снимается сам ДТВС.
  4. Что касается установки, то эта процедура выглядит так же, только выполняется в обратной последовательности.После установки необходимо провести диагностику работоспособности устройства.
Загрузка …

Видео «Визуальная инструкция по диагностике и ремонту ДТВС»

Как диагностировать и отремонтировать ДТВС в ВАЗ 2110 — наглядная инструкция, как выполнить эту задачу, подробно описана в видео ниже (автор видео канал 190Sheva).

avtoklema.com

Проверка датчика температуры охлаждающей жидкости

Если не включается вентилятор радиатора, то одной из причин этого недуга может быть датчик температуры охлаждающей жидкости (ДТОЖ).Не спешите сразу менять его, сначала попробуйте проверить ДТОЖ, тем более, что сделать это самостоятельно довольно просто.

ДТОЖ расположен на впускном патрубке системы охлаждения в потоке охлаждающей жидкости (охлаждающей жидкости) двигателя. Внутри датчика находится термистор с «отрицательным температурным коэффициентом» — при нагревании его сопротивление уменьшается, а низкая температура дает высокое сопротивление.

Параметры датчика температуры охлаждающей жидкости. Артикул 423.3828, аналогичен датчикам 23.3828 и 405213.Каталожный номер 2112-3851010

  • — Номинальное напряжение, В 3,4 (± 0,3)
  • — Сопротивление при 15 ° С, Ом 4033 … 4838
  • — Сопротивление при 128 ° С, Ом 76,7 … 85,1
  • — выходное напряжение при 15 ° C,% 92,1 … 93,3
  • — выходное напряжение при 128 ° C,% 18,1 … 19,7
  • — размер под ключ S19
  • — резьба M3 / 8 ′
  • — масса, кг 0,044

Контроллер (ЭБУ) подает напряжение 5 В на датчик температуры охлаждающей жидкости через резистор постоянного сопротивления внутри контроллера.Контроллер рассчитывает температуру охлаждающей жидкости по падению напряжения на датчике с переменным сопротивлением.

Замена ДТОЖ

  • Частично слить охлаждающую жидкость;
  • Выключив зажигание, отсоединить разъем датчика;
  • Используйте кнопку «19», чтобы выключить датчик температуры охлаждающей жидкости;
  • Снимаем датчик вместе с уплотнительным кольцом.
  • Проверка ДТОЖ

    Подключаем «минусовой» щуп вольтметра к «массе» двигателя.После включения зажигания измерить напряжение на выводе А колодки жгута проводов с помощью вольтметра (обозначение клемм напечатано на колодке жгута проводов). Напряжение на выходе должно быть не менее 12 В. Если на блок не приходит напряжение или оно меньше 12В, то, возможно, разрядился аккумулятор, либо неисправна цепь питания или ЭБУ.

    После измерения напряжения выключите зажигание.

    Способ 2: Ставим мультиметр в режим вольтметра, омметр с диапазоном измерения от 100 Ом до 10 кОм.Также вам понадобится термометр с пределом изменения не менее 100 ° C, либо замените его цифровым мультиметром с режимом термометра.

    Опускаем ДТОЖ в сосуд емкостью 0,5 л с охлаждающей жидкостью и нагреваем. Контролируем температуру градусником. Измеряем сопротивление датчика при разных температурах. Или наполняем емкость кипятком, погружаем в нее рабочую часть датчика и записываем показания прибора при температуре около 100 ° С.По мере остывания воды измеряем сопротивление датчика при температуре 90, 80, 70 ° С и т.д. Полученные результаты сравниваем с табличными:

    Температура охлаждающей жидкости, ° С Температура охлаждающей жидкости сопротивление датчика, Ом
    100 177
    90 241
    80 332
    70 467
    60 667
    50 973
    45 1188
    40 1459
    35 1802
    30 2238
    25 2796
    20 3520
    15 4450
    10 5670
    5 7280
    0 9420

    Теперь вы знаете, как проверить ДТОЖ, но что, если этот метод не решил проблему с системой охлаждения двигателя (СОД)? Затем мы учимся проверять SOD.

    vazikov.ru

    Датчик температуры охлаждающей жидкости ВАЗ 2110, 2114

    Исправная работа двигателя зависит от многих факторов, в частности от исправного состояния прилегающих к нему деталей. Чтобы мотор не перегревался, нужно постоянно следить за системой охлаждения. Основную функцию в нем выполняет датчик температуры охлаждающей жидкости двигателя.

    Основные функции системы охлаждения двигателя

    Двигатель во время работы достигает критических температур, что может привести к повреждению более чем одного механизма в автомобиле.Чтобы подобных инцидентов не произошло, нужно отводить излишки тепла с его деталей. Эта функция обеспечивается системой охлаждения, которая также:

    • Ускоряет прогрев двигателя до рабочей температуры.
    • Подогревает воздух в салоне автомобиля.
    • Охлаждает выхлопные газы.
    • Охлаждает систему смазки.

    Существует три типа системы охлаждения:

    • Жидкостная — охлаждение происходит за счет жидкостей (антифриз, антифриз, вода).
    • Воздух — охлаждение происходит за счет продувки воздухом.
    • Комбинированный — смешанный тип.

    Большинство автомобилей, в том числе ВАЗ, оснащены системой жидкостного охлаждения с использованием антифриза. В его состав входят:

    • Радиатор с вентилятором.
    • Печной радиатор.
    • Охлаждающие рубашки.
    • Водяной насос.
    • Расширительный бачок.
    • Патрубки соединительные.
    • Датчик температуры охлаждающей жидкости ВАЗ 2110.

    Охлаждающая жидкость течет в системе по двум кругам:

    • Малый круг.Это начальное движение жидкости, которая еще не касается радиатора. Проходя малый кружок, вода или антифриз обеспечивают прогрев двигателя.
    • По большому кругу жидкость начинает стекать, когда температура двигателя достигает ста градусов. Термостат открывается, и тосол начинает поступать в радиатор, где остывает. Если при дальнейшем нагреве не успевает остыть, включается вентилятор, который дополнительно охлаждает и радиатор, и сам двигатель.

    Зачем нужны всевозможные датчики?

    Датчик температуры охлаждающей жидкости ВАЗ 2110 — не единственный автомобильный датчик. Существует огромное количество всевозможных устройств, с помощью которых осуществляется процесс управления двигателем.

    Все датчики выполняют функцию получения информации о состоянии объекта управления. Затем эта информация передается контроллеру. Он, в свою очередь, планирует или регулирует работу всех систем автомобиля.

    Например, датчик температуры воздуха в салоне нужен для контроля микроклимата внутри автомобиля. Когда холодно, по его сигналу включается плита, а когда жарко — кондиционер. Таким образом, помимо обеспечения комфортного пребывания, также предотвращается замерзание стекла.

    Датчик скорости необходим для движения на холостом ходу … Датчик положения дроссельной заслонки — для правильного расчета топливно-воздушной смеси … А благодаря датчику уровня топлива водитель всегда знает, сколько бензина осталось в его баке, и можете не беспокоиться о том, что не доберетесь до АЗС.

    Стоимость таких устройств очень разная — от 150 рублей до нескольких тысяч. Одним из самых дорогих является датчик массового расхода воздуха. Цена на некоторые его модели достигает 7000 рублей.

    Датчик температуры охлаждающей жидкости (ВАЗ)

    Это устройство представляет собой полупроводниковый резистор с отрицательным температурным коэффициентом. Устанавливается в системе охлаждения двигателя на корпусе термостата. Сопротивление зависит от температуры. При низких температурах сопротивление высокое, и наоборот.

    Сигналы от этого устройства передаются в блок управления электродвигателем. ЭБУ на основании показаний регулирует расход топливной смеси … Если двигатель еще не прогрелся, подается богатая смесь.

    Когда датчик неисправен, в ЭБУ поступают неверные показания температуры, что приводит к перегреву двигателя и потере работоспособности. Поэтому с заменой устройства лучше не затягивать.

    Датчик температуры охлаждающей жидкости ВАЗ 2110: признаки неисправности

    Чтобы показания датчика были правильными, он должен быть установлен правильно, а именно рядом с корпусом термостата, при этом его наконечники должны касаться охлаждающей жидкости.Если показания прибора неточные, первой и существенной причиной может быть неправильная установка. Даже при критически низком уровне охлаждающей жидкости будут отображаться ложные показания.

    Так или иначе, о неисправностях датчика можно судить по следующим признакам:

    • Плохое качество выхлопных газов.
    • Повышенный расход топлива.
    • Ухудшение состава выхлопных газов.
    • Низкая управляемость двигателя.
    • Код неисправности или мигает лампа перегрева двигателя.
    • Сложный запуск.

    Прежде чем «грешить» на датчик, следует проверить состояние проводки и разъемов. Часто поломки связаны только с проводами.

    Внешняя диагностика датчика также может указать на его неработоспособное состояние — коррозия и различные отложения делают его непригодным для использования. Сопротивление устройства проверяется с помощью специального прибора — вольтметра или мультиметра. Термисторный датчик показывает напряжение 2 В в холодном состоянии и 0,5 В в горячем состоянии.Другие показания указывают на то, что он непригоден для использования.

    Меняем датчик своими руками

    Несмотря на свои размеры и простоту, датчик температуры охлаждающей жидкости играет важную роль в охлаждении двигателя. Бывает так, что его показания неточны. В этом случае устройство следует заменить.

    Замена датчика температуры охлаждающей жидкости производится в следующем порядке:

    1. Слить жидкость, желательно всю.
    2. Отсоединить аккумулятор.
    3. Для практичности снимаем воздушный фильтр.
    4. Отсоедините систему зажигания и отсоедините разъем датчика.
    5. С помощью гаечного ключа (19) нужно открутить датчик и снять его вместе с уплотнительным кольцом.
    6. Установка проводится в обратной последовательности.

    Такой прибор — относительно недорогая запчасть для автомобиля. Новый датчик температуры охлаждающей жидкости (2114, 2110, 2109, а также другие модели ВАЗ) можно приобрести в среднем за 200 рублей.Выход из строя этого устройства — обычная поломка. С процессом замены сможет справиться абсолютно любой водитель. Датчик небольшая, но очень важная деталь … Если он начинает «утихать», с ремонтом лучше не затягивать — для себя дороже!

    Несколько заключительных слов

    Как ни крути, но работоспособность двигателя зависит от отлаженной работы всех датчиков в системе. Ведь с их помощью можно узнать о состоянии той или иной детали и скорректировать ее работу.Датчик температуры охлаждающей жидкости ВАЗ 2110 — одно из основных устройств. Его неисправность может привести не только к повышенному расходу топлива, но и к перегреву двигателя, что в будущем чревато поломкой. Новый мотор по сравнению с датчиком — это целое финансовое состояние!

    fb.ru

    Где клапаны и датчики температуры на ВАЗ 2110?

    Владельцу современного автомобиля, нафаршированного различной электроникой, неизбежно придется разбираться, где расположены датчики клапанов ВАЗ-2110-2112.Ведь поменять любую из них может сам автомобилист, для этого не всегда нужно ехать на СТО, тратить время и платить деньги. Большинству водителей знаком только датчик указателя температуры охлаждающей жидкости и прибор, контролирующий давление масла. Но таких устройств в современных автомобилях ВАЗ гораздо больше.

    Счетчик нагрева блока питания

    В патрубок, расположенный с правой стороны двигателя, встроен прибор для измерения температуры охлаждающей жидкости ВАЗ-2110.Корпус датчика, который представляет собой термистор, находится в прямом контакте с антифризом. Чем больше прогревается двигатель и охлаждающая жидкость, тем больше падает сопротивление этого устройства. Контроллер, который посылает ему электрический сигнал, вычисляет температуру двигателя в зависимости от величины падения напряжения и выполняет следующие действия:

    1. Управляет обогащением или обеднением топливовоздушной смеси. Для холодного двигателя смесь готовится обогащенная, а в процессе прогрева до рабочего режима обедняется до нормального.
    2. Подает сигнал на указатель температуры охлаждающей жидкости, расположенный на панели приборов.
    3. Включает электрический вентилятор принудительного охлаждения, когда температура достигает заданного значения.

    Аж 3 важные функции зависят от того, насколько правильно работает датчик температуры охлаждающей жидкости ВАЗ десятого семейства. Устройство считается достаточно надежным, но иногда выходит из строя из-за трения изоляции проводки тросом акселератора или обрыва цепи внутри элемента, что случается реже.Оборванные провода подлежат замене, как и сам неисправный прибор.

    • заметное увеличение расхода топлива, так как процессор неправильно готовит смесь из-за неработающего счетчика;
    • Двигатель, прогретый до рабочей температуры, плохо заводится;
    • вентилятор самопроизвольно включается при разной температуре;
    • Неработающий датчик охлаждающей жидкости провоцирует неверные показания на панели.

    Заменить элемент несложно, доступ к нему открыт.Но при откручивании из патрубка потечет тосол, поэтому сначала нужно дождаться, пока остынет силовой агрегат. Затем возьмите пластиковую емкость и частично опорожните систему охлаждения, слив антифриз из блока цилиндров. После этого можно открутить старый и установить новый датчик температуры ВАЗ-2110.

    Регулятор расхода воздуха

    Датчик массового расхода воздуха (MAF) расположен на воздуховоде от фильтра к дроссельной заслонке. Устройство состоит из 3-х элементов, расположенных внутри воздушного потока.Первый измеряет температуру входящего потока, а два других нагреваются до определенной степени. Чем сильнее поток проходит через датчики воздуха ВАЗ-2110, тем интенсивнее они охлаждаются. Напряжение питания контроллера определяет расход воздуха по энергии, потраченной на нагрев 2 элементов, по отношению к температуре первого счетчика.

    Есть еще одна конструкция устройства ДМРВ с кремниевой сеткой и двумя элементами; он работает по тому же принципу. Маркировка первого типа — 2112-1130010, второго — 21083-1130010.Получая сигналы от этих устройств, процессор рассчитывает и изменяет длительность впрыска топлива ВАЗ-2110. На поломку датчика указывают следующие признаки:

    • глохнет двигатель при переключении с высоких оборотов на холостой ход;
    • нестабильный холостой ход;
    • трудности возникают при запуске мотора;
    • повышенный расход топлива.

    Заменить прибор управления ДМРВ несложно, нужно отсоединить провода, вынуть старый датчик из воздуховода и поставить новый.

    Определение положения коленчатого вала

    Задача этого элемента — определение места расположения поршней, по которому контроллер выдает искру в конкретный цилиндр. На автомобилях ВАЗ-2110 форсунка из 8 клапанов и последующих моделей датчик стоит около зубчатого шкива коленчатого вала … В более ранних десятках карбюраторных устройств устройства могли располагаться внутри механического распределителя зажигания. Тогда они носили название датчика Холла и контролировали положение поршней за счет вращения распределительного вала.

    Устройство представляет собой магнит с небольшой катушкой, генерирующей электрические импульсы при приближении металлической массы, роль которых играют зубья шкива.

    Магнитный измеритель Холла ВАЗ-2110 — важнейший элемент в работе двигателя, и при выходе из строя датчика двигатель даже не запустится.

    К счастью, устройство очень надежное и работает долго. Замена проста и не требует описания.

    Другие устройства управления

    Остальные датчики также связаны с контроллером и выполняют важные функции.Поломка любого из них приводит к увеличению расхода топлива, потере разгонной динамики или нестабильной работе силового агрегата. Вот их список:

    • датчик положения дроссельной заслонки;
    • датчик детонации;
    • измеритель скорости;
    • датчик кислорода;
    • Идентификатор фазы.

    Элемент, определяющий угол поворота дроссельной заслонки, установлен на ее корпусе и напрямую соединен с осью. Задача — облегчить подачу лишней порции топлива в цилиндры при резком нажатии на педаль акселератора.Принцип работы аналогичен ускорительному насосу в карбюраторе, только электронного типа. Устройство часто выходит из строя, особенно после промывки двигателя.

    Напротив, датчик детонации, расположенный на передней стороне блока цилиндров, работает более надежно. В отличие от других устройств, он сам генерирует сигнал, действуя по принципу пьезоэлемента. Чем сильнее вспыхивает детонация в цилиндрах, тем большее напряжение подается на контроллер, который регулирует угол зажигания, пытаясь погасить детонацию.При необходимости менял гаечным ключом.

    Датчик кислорода (иначе — лямбда-зонд) контролирует содержание свободного кислорода в выхлопных газах, указывая на обогащение или обеднение топливной смеси. Участвует в образовании этой смеси, очень надежен в работе. Он боится этилированного топлива и быстро выходит из строя при использовании. Он расположен в первой части выхлопного тракта, на стыке выпускных коллекторов.

    Устройство — измеритель скорости также работает по принципу датчика Холла и снимает показания с приводного вала спидометра, который находится рядом с коробкой передач.Задача — передать в процессор информацию о скорости автомобиля.

    Как подключить датчик движения к светодиодной фаре

    Как развальцовывать тормозную трубку дома

    Современные автомобили оснащены всеми устройствами, облегчающими контроль состояния двигателя и его дальнейшую диагностику. Невозможно говорить о том, какой датчик важнее, а какой нет. Все они играют одинаково важную роль. Например, ДТОЖ поможет вовремя определить перегрев двигателя, а значит, избавит водителя от больших затрат, связанных с капитальным ремонтом двигателя.Сегодня вы узнаете, как проводится диагностика датчика температуры ДТОЖ ВАЗ 2114.

    Признаки неисправности датчика охлаждающей жидкости

    Прежде всего, я должен сказать, что проверка датчика всегда начинается с какой-то причины. Во-первых, стрелка указателя температуры показывает завышенное значение, что свидетельствует о неисправности системы охлаждения. Вторая последующая причина — отказавший вентилятор охлаждения двигателя.

    Дело в том, что датчик анализирует температуру охлаждающей жидкости и отправляет соответствующий сигнал контроллеру двигателя, который включает вентилятор.Если не сработало, имеет смысл сначала протестировать. Для этого его микросхема отключается и подключается напрямую к аккумулятору … Если работает, значит неисправен датчик.

    Еще один признак — отсутствие информации о температуре или сигнал о перегреве мотора. После этого имеет 100% смысл проверить датчик температуры охлаждающей жидкости.

    Многие водители путают два датчика — датчик указателя температуры и переключатель вентилятора. На самом деле они совершенно разные, но с одинаковым принципом действия.

    Как проверить ДТОЖ на ВАЗ 2114 своими руками

    В первую очередь нужно снять датчик. Он расположен рядом с патрубком рубашки охлаждения. Для облегчения демонтажа в первую очередь. Не забудьте отключить минусовую клемму АКБ и слить антифриз из системы охлаждения. В противном случае тосол или тосол потекут струйкой прямо из отверстия в рубашке охлаждения. Перед разборкой отсоедините сенсорную микросхему.

    Гаечным ключом на 19 или 21 откручиваем ДТОЖ от рубашки.А теперь самое интересное. Налейте антифриз в небольшую емкость, а к концам датчика подключите омметр или мультитестер с режимом измерения сопротивления. Теперь поставьте эту емкость на газовую плиту и начните медленно нагревать антифриз. Для точных измерений поместите в емкость термометр.

    Итак, рабочий датчик должен давать следующие показания при определенных температурах:

    • 3520 Ом при 20 градусах Цельсия
    • 667 Ом при 60 градусах Цельсия
    • 177 Ом при 100 градусах Цельсия

    В случае каких-либо несоответствий или несоответствий в полученных значениях можно сразу делать выводы о чем.В противном случае вы рискуете наткнуться на капремонт двигателя, который обойдется вам гораздо дороже, чем новый датчик. Сразу стоит отметить, что такой датчик ремонту не подлежит. Если показания верны, но проблема не устранена, поищите ее в другом месте, например, в программном обеспечении контроллера или термостате.

    Вот и все. Как видите, проверка датчика своими руками — несложная задача, которая потребует от вас минимум устройств и навыков.

    Что будет, если не сработает датчик температуры на ВАЗ 2114? Двигатель может закипеть.Собираетесь в отпуск за город, или к бабушке в деревню, много часов стоите в пробке — в любом случае есть риск перегрева мотора. Чтобы вовремя распознать эту вероятность, нужно посмотреть на указатель температуры охлаждающей жидкости — специальный датчик. И это напрямую зависит от сигнала, который передается от другого датчика — измерителя именно этой температуры. К сожалению, на любом ВАЗе, в том числе и четырнадцатом, он ненадежен. Еще более печален факт его заводской ненадежности — в российском автопроме не всегда производится качественный продукт.

    Существует 3 типа системы охлаждения: жидкостная, воздушная, смешанная. На ВАЗ ставится охлаждение первого типа — на основе хладагента: тосола или тосола. Сама система состоит из следующих элементов: радиатор охлаждения, вентилятор радиатора, радиатор отопления, рубашка системы охлаждения, помпа, расширительный бачок, патрубки для подключения, ДТОЖ (идентичный по конструкции датчику из десятка ).

    ДТОЖ ВАЗ 2114 (датчик температуры охлаждающей жидкости) находится в зазоре между термостатом и головкой блока цилиндров, на патрубке системы охлаждения, соединен с системой двумя проводами.Его часто путают с тем, у кого один контакт и стоит на панели приборов … Конструкция ДТОЖ состоит из резистора, показатель сопротивления которого напрямую зависит от нагрева двигателя.

    Датчик температуры охлаждающей жидкости ВАЗ 2114 расположен на самом блоке двигателя, а не на радиаторе, как на других ВАЗах. Не ищите там зря, точно так же не стоит соотносить поломки измерителя температуры на четырнадцатом и на восьмерке: производитель один, а схемы разные.

    О поломках ДТОЖ

    Основные поломки:

    • нет контакта с датчиком;
    • потеря изоляции, обрыв контактов;
    • сбой устройства;
    • вентилятор не работает системно.

    Признаки неисправности:

    • двигатель еще даже не прогрелся, а вентилятор уже работает;
    • прогретый двигатель не хочет работать;
    • Бензина было израсходовано на
    • больше.

    Перед проверкой датчика температуры охлаждающей жидкости помните, главное не путать его с датчиком указателя температуры охлаждающей жидкости!

    ДТОЖ передает на приборную панель сигнал, который показывает водителю уровень нагрева антифриза.

    Как проверить датчик температуры на ВАЗ 2114:

    1. Заводим машину, смотрим на приборную панель, стрелка указывает на максимум, а двигатель холодный как лед, отключаем контакты от измерителя температуры: стрелка опустилась до минимума — пора заменить.
    2. Если стрелка остается на максимуме, смотрим контакт ДТОЖ, возможно он замкнулся на массе автомобиля.
    3. Двигатель прогревается нормально, а стрелка прыгает или лежит на нуле — проверьте предохранители.
    4. Если предохранители в норме, замкните контакт на массу автомобиля — стрелка выскочила — датчик температуры на ВАЗ 2114 не работает.

    Еще один отличный метод:

    • Берем мультиметр, переводим в режим омметра.
    • Еще вам понадобится хороший градусник с максимумом выше ста градусов и емкость, выдерживающая горячий антифриз.
    • Прикрепляем щупы мультиметра к корпусу и выходу датчика.
    • Подключил ДТОЖ, положил в емкость с залитым антифризом или антифризом, нагрел.
    • Смотрим показатели градусника и омметра:

    Это индикаторы исправного датчика. Плюс метода в том, что вы также можете проверить новый, который не всегда можно взять в целости и сохранности.

    Как снять датчик указателя температуры охлаждающей жидкости?

    Перед снятием датчика охлаждающей жидкости снимите воздушный фильтр, он будет мешать его откручиванию.И первым делом слейте тосол (тосол). Будем объединять так:

    1. Двигатель должен быть холодным.
    2. Вам понадобятся ключи на 8, 13, 17.
    3. Готовим емкость для охлаждающей жидкости, которую сливаем!
    4. Снимаем защиту двигателей, отключаем крепления радиатора ключом
    5. Ставим печку на максимум, затем открываем кран ТЭНа и крышку расширительной бочки.
    6. Ставим тару под радиатор и МЕДЛЕННО (если быстро, то заправляем генератор) откручиваем сливную пробку.
    7. Дайте ему поработать 10 минут.
    8. Переходим к самому двигателю: таким же образом ставим емкость под него и откручиваем пробку (под модулем зажигания) на блоке цилиндров.
    9. Дать снова политься 10 минут.

    Перед закрытием всех заглушек протрите шейки каждого отверстия!

    Запоминаем, где на ВАЗ 2114 находится датчик температуры охлаждающей жидкости, и начинаем его снимать:

    • нашел его, снял защитный резиновый слой;
    • смотрим на корпус, ищем маркировку (на одной из его 6-гранной части), запоминаем, чтобы потом можно было все расставить по системе;
    • откручиваем счетчик двадцать первым ключом;
    • поставил новую.

    Как поменять датчик температуры на ВАЗ 2114:

    • купил новый;
    • таким же ключом на 21 заворачиваем новый на законное место;
    • запомните маркировку;
    • для уверенности добавьте в резьбу немного термосварки;
    • Залить обратно охлаждающую жидкость (антифриз или антифриз) в систему отопления (радиатор) и блок двигателя.

    Если датчик температуры охлаждающей жидкости ВАЗ 2114 по-прежнему не работает, то внимательно проверьте следующее:

    1. Качество, возможно бракованное (отнесите в магазин, попросите заменить), поэтому всегда держите чек, от любой покупки запчастей.части!
    2. Может быть утечка охлаждающей жидкости, возможно, вы все же забрызгали генератор.
    3. Нельзя было просто антифриз залить обратно
    4. Датчик прикручен недостаточно плотно

    Все проверили, но счетчик все равно не показывает температуру двигателя ВАЗ 2114. Тогда вам следует обратиться в сервис. Как и в любом транспортном средстве, в четырнадцатом все взаимосвязано. Система может выйти из строя по сопутствующей причине: например, при снятии ДТОЖ вы решили снять модуль зажигания, чтобы не мешали.Решение правильное, однако снять модуль и поставить его на место — тоже искусство.

    Второй момент, связанный с датчиком температуры: уровень охлаждающей жидкости. Может быть нестабильно, может быть, вышел из строя измеритель этого уровня (тоже датчик) и так далее. Берегитесь антифриза, берегите нервы и свой измеритель температуры охлаждающей жидкости.

    Сервис произведет замену датчика и гарантирует его качественную замену с правильной качественной сборкой всех деталей на свои места.Естественно, вы можете купить датчик температуры охлаждающей жидкости на месте, а стоимость работ по замене будет вдвое больше стоимости устройства.

    Около , Сколько стоит датчик температуры охлаждающей жидкости ВАЗ 2114 следует судить исходя из географического положения: от 80 до 400 рублей в любом магазине, где продаются автозапчасти. Удовольствие в принципе не дорогое, но, учитывая то, что поломки довольно частые (машины перестали выпускаться в 2013 году, поломки — само собой разумеющееся явление), все равно затратно.Поэтому не стоит возиться с услугами сервиса, нужно постараться разобраться в ситуации самостоятельно. Более того, сейчас в Интернете полно всяческих полезных ссылок, форумов, фото, схем и даже видео по замене той или иной автозапчасти.

    За эффективную и надежную работу силового агрегата отвечает целый ряд узлов, устройств и приборов. Среди них особая роль отводится системе охлаждения двигателя . .

    Поэтому датчик температуры охлаждающей жидкости на ВАЗ 2110 заслуживает особого внимания, о котором мы сегодня и поговорим.

    Функции CO

    Система охлаждения отвечает за отвод избыточного тепла, которое выделяется при работе силового агрегата. Если двигатель перегреется, последствия могут быть плачевными.

    Помимо отвода тепла, СО выполняет еще несколько функций:

    • Способствует ускорению прогрева двигателя до оптимальной рабочей температуры;
    • Подогревает воздух в салоне;
    • Охлаждает систему смазки;
    • Охлаждает выхлопные газы.

    Всего на автомобилях можно использовать три типа систем охлаждения:

    1. Воздух. Процесс охлаждения осуществляется обдувом агрегатов воздухом;
    2. Жидкость. Охладитель — специальный жидкий — вода, антифриз или антифриз;
    3. Комбинированный. Оба типа охлаждения смешаны в одной системе.

    Если говорить конкретно о ВАЗ 2110, то здесь применяется система жидкостного охлаждения, а охладитель выступает в роли антифриза или антифриза .

    Зачем нужен ДТОЖ

    Следует отметить, что датчик и указатель температуры охлаждающей жидкости на ВАЗ 2110 работают вместе. Некоторые люди не понимают, что датчик и указатель являются одним и тем же устройством.

    ДТОЖ Резистор полупроводниковый с отрицательным температурным коэффициентом. Он монтируется в системе охлаждения двигателя непосредственно на корпусе термостата. Показатель сопротивления напрямую зависит от текущей температуры. Если температура высокая, сопротивление низкое, или наоборот.

    Сигнал с ДТОЖ поступает на управление электронным блоком, а уже ЭБУ в свою очередь регулирует подачу топливовоздушной смеси в цилиндры двигателя. Если двигатель еще не достиг оптимальной температуры, топливовоздушная смесь подается более богатой.

    В случае неисправности датчика на ЭБУ отображаются неверные показания температуры, из-за чего двигатель перестает нормально работать и часто перегревается. Поэтому, если вы столкнулись с поломкой ДТОЖ, обязательно как можно скорее замените его.

    Признаки неисправности

    Чтобы обеспечить передачу правильных данных с датчика температуры охлаждающей жидкости на электронный блок управления, его необходимо правильно переустановить.

    Место ДТОЖ находится рядом с корпусом термостата. Наконечники сенсора должны контактировать с охлаждающей жидкостью.

    Следовательно, первопричиной некорректной работы ДТОЖ может быть банальная неправильная его установка.

    Некоторые симптомы позволят даже неопытному автомобилисту определить, что проблема кроется именно в этом датчике:

    • Выхлопные газы очень плохого качества из-за нарушенной топливовоздушной смеси;
    • Значительно выросли показатели расхода топлива;
    • Отходящие газы имеют ухудшенный состав;
    • Управлять двигателем становится проблематично;
    • На панели приборов отображается код неисправности, либо начинает мигать сигнальная лампа, свидетельствующая о перегреве силового агрегата;
    • Трудно запустить двигатель.

    Многие сразу загоняют машину в гараж и начинают замену датчика температуры охлаждающей жидкости на своем ВАЗ 2110. Но часто причиной появления таких симптомов является наличие повреждений проводки, плохой контакт соединений. Поэтому сначала проверьте их.

    Внешне также можно определить, что датчик вышел из строя. Наличие на приборе следов ржавчины, коррозии, отложений говорит о том, что этот датчик в дальнейшем лучше не эксплуатировать.

    Можно вооружиться вольтметром или мультиметром для определения сопротивления. В холодном состоянии нормальное показание датчика должно быть 2В, а если двигатель горячий, то 0,5В. Любые отклонения от нормы говорят о выходе из строя счетчика.

    Замена

    Проверка показала, что виноват датчик. Поэтому у вас нет выбора, кроме как заменить его на новый. Для этого:

    1. Охлаждающая жидкость слита.Лучше слейте максимальное количество. Особенно, если охлаждающая жидкость давно подлежала замене;
    2. Отсоединить клеммы от АКБ;
    3. Для облегчения работы снимите с сиденья воздушный фильтр;
    4. Выключите зажигание и снимите разъем датчика;
    5. Используйте гаечный ключ на 19 мм, чтобы снять датчик. Вместе с ним необходимо снять уплотнительное кольцо;
    6. Берется новое уплотнительное кольцо, устанавливается на место старого, новый, качественный датчик охлаждающей жидкости, подходящий для модели ВАЗ 2110;
    7. Весь процесс сборки выполняется в обратном порядке.

    Важную роль играет датчик температуры охлаждающей жидкости для автомобиля ВАЗ 2110. Владельцы этой модели прекрасно понимают, что выход из строя — не редкость. При этом рад, что процедура замены не сложная, ее может провести любой водитель, даже стаж вождения которого не превышает нескольких дней.

    Что касается стоимости самостоятельного ремонта, то вам, конечно же, нужно только приобрести новое уплотнительное кольцо и сам датчик. Аппарат на сегодня хорошего качества на «десятку» стоит около 200 рублей. Инструменты только самые стандартные, поэтому вам не придется ничего покупать и тратить лишние деньги.

    В мастерской работу выполнит профессионал, но стоимость ремонта будет соответствующей.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
