Замена заднего амортизатора ваз 2109: Замена задней стойки на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Содержание

Замена задней стойки на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Задняя стойка – она выполняет функцию удерживания автомобиля на дороге, не даёт ему сильно крениться в поворотах, а так же удерживает автомобиль на дороге во время наезда на кочку и тем самым он не теряет управление от этого, кроме того стойки доставляют либо дискомфорт (Если не качественная стойка), либо же наоборот доставляет удовольствие от езды и делает автомобиль более плавным и уверенным на дороге.

Примечание!
Для того чтобы поменять стойку, вам нужно будет взять с собой: Набор гаечных ключей, в котором у вас будут присутствовать крупные ключи приблизительно «на 17» и «на 19», кроме этого вам понадобится ещё отвёртка, а так же можно будет запастись воротком и к нему накидными головками! (Ещё возьмите с собой разводной ключ или здоровые пассатижи)

Краткое содержание:

Замена задней стойки
Дополнительный видео-ролик

Где находится задняя стойка?

Из заголовка можно уже предполагать что раз задняя, то и находится она в задней части автомобиля, но где же именно знают не все, поэтому чуть ниже вы можете увидеть фото, на котором колесо с автомобиля снято и можно практически полностью увидеть саму стойку.

Примечание!
Любая стойка автомобиля, не важно передняя или задняя состоит из двух важных вещей, а именно из самого амортизатора (Указан на фото выше красной стрелкой) и соответственно из пружины (Указана синей стрелкой) которая держит автомобиль и на даёт ему опуститься на слишком низкую высоту, ну и в некотором плане пружина смягчает удар при наезде на кочку, но всё же самым основным агрегатом благодаря которому удары амортизируются при наезде на кочку, является сам амортизатор!

Когда нужно менять заднюю стойку?
Чтобы узнать когда она пришла в негодность, нужно ехать в специализированный автосервис и у них пройти технический осмотр автомобиля (У них есть специальный прибор для этого) который и скажет нуждаются стойки в замене или же нет, но всегда удаётся до ехать до автосервиса (К примеру вы живёте в селе, где нет сервиса который специализируется именно по подвески), поэтому в этом случае вам нужно проверить стойки на исправность самому, а именно посмотрите на них вить где они находятся вы уже знаете, и если вы вдруг обнаружите на них следы масла то нужно производить замену и побыстрее (Касается только амортизаторов), так же на всех деталях включая и саму пружину не должно быть деформаций, а именно пружина не должна быть в трещинах, ну и в завершение отметим пару фактов, если при наезде на кочку в последнее время у вас начали происходить стуки, а так же если автомобиль ведёт себя расхлябано в поворотах и легко очень закидывается на бок, то это всё говорит о неисправности стоек которые и нужно вам будет в таком случае заменить.

Примечание!
Проведите небольшой эксперимент который поможет выявить неисправность стоек, для этого положите руки на крайнюю часть заднего крыла у автомобиля и покачайте автомобиль и после этого когда крыло будет находится в нижней точки, сразу уберите руки с него и если машина после этого качнётся сперва вверх, потом вниз и остановиться то со стойками всё в порядке, а если она будет плавать не переставая или будет более одного раза качаться, то стойки придётся вам заменить! (Такую операцию проделайте с каждой стороны, то есть если к примеру с задней левой стороны автомобиль будет плавать, а с правой будет жестко стоять на место, то неисправна только левая стойка и она нуждается в замене)

Снятие:
1) В начале операции, займитесь безопасностью своей и безопасностью автомобиля, то есть сперва под передние колёса подложите кирпичи или противокатные упора (Что имеется), после этого поднимите заднюю часть у автомобиля при помощи домкрата, тем самым вывесив колёсо которое после поднятия вам придётся снять и стойку.

(Если вы не знаете как снять колесо, тогда прочите статью, называется которая: «Правильная замена колёс на автомобиле».

Примечание!
Перед всем этим вывешиванием, обязательно откройте багажник у автомобиля и со стакана на котором находится стойка которую вы собираетесь менять, снимите защитный колпачок (Если он у вас присутствует, см. фото 1), после этого с помощью пассатижей или разводного ключа или маленького гаечного, зажмите шток амортизатора (см. фото 2) чтобы он не вращался и после чего полностью отверните накидным ключом гайку которая шток амортизатора и крепит! (Кстати когда отвернёте полностью гайку, обратите внимание на то место где она шток крепла, потому что под ней должна будет располагаться металлическая шайба и резиновая подушка, их тоже снимите)

2) После проделанных операций и после того как колесо будет снято, берите в руки два ключа и с их помощью выверните нижний болт который крепит амортизатор, для этого одним ключом (Указан красной стрелкой) придерживайте гайку этого болта, а другим в это время (Указан синей стрелкой) выворачивайте нижней болт крепления амортизатора, после выворачивания выньте его.

3) Затем выведите нижнюю часть амортизатора и после чего опустите его вниз (см. фото 1), когда вы его опустите вниз вам будет доступна верхняя часть штока амортизатора, так вот просуньте руки через пружину и снимите со штока ещё одну но на этот раз уже нижнюю резиновую подушку и металлическую шайбу (см. фото 2), шайбы и подушка снимаете просто для того чтобы её не потерять, поэтому когда они будут сняты, опустите амортизатор ниже и снимите рукой пружину и всё то что в ней будет находится (см. фото 3), а находится внутри пружины будет буфер сжатия, защитный чехол чтобы в амортизатор не попадала грязь и на верху всего этого будет располагаться крышка, а когда будет всё снято, можно уже после этого брать рукой и снимать сам амортизатор с автомобиля.

Примечание!
Есть ещё один способ снятия стойки, берёте в руки гаечный ключ и поддеваете им нижнюю часть амортизатора (Ключ используете в этом случае как рычаг и он указан для наглядности ещё стрелкой), так вот выводите нижнюю часть амортизатора и за счёт сжатия пружины, амортизатор, а так же сама пружина, буфер сжатия и все остальные детали выстрелят, но есть вероятность того что вы потеряете нижнюю подушку и ещё кой какие детали, поэтому лучше же делать так как мы показали выше!

Кой что ещё вы должны знать, после того как стойка будет снята, загляните под стакан и посмотрите с внутренней его стороны (Стакан – это то место, куда шток амортизатора входит), не осталась ли на нём сидеть прокладка (Указана красной стрелкой), если осталась, тогда рукой или отвёрткой снимите её оттуда!

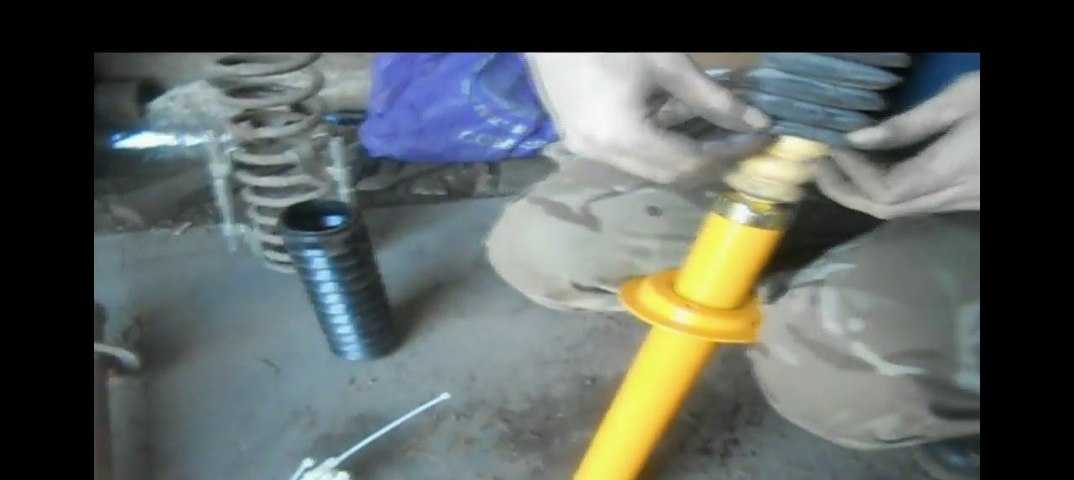

4) Теперь положите стойку на пол и разберите её вынув для этого из защитного чехла (Указан синей стрелкой) буфер сжатия (Указан красной стрелкой), после этого посмотрите на сам буфер и если он будет деформирован, то соответственно замените его на новый, ту же самую проверку произведите со всеми другими снятыми деталями и если к защитный чехол или хоть одна подушка амортизатора будет порвана или ещё как ни будь повреждена, то замените и эти детали на новые, но при замене чехла, не забудьте из него вынуть крышку (Указана зелёной стрелкой) которую тоже не мешало бы проверить на исправность.

5) С некоторыми деталями разобрались, осталось совсем немного, а именно помните про ту прокладку которая устанавливалась с внутренней стороны на стойку? Так вот её тоже осмотрите это изолирующая прокладка, если на ней будут хоть какие то надрывы или если она потеряет свою упругость, то её тоже замените на новую.

Примечание!
Обратите своё внимание ещё на резинометаллическую втулку (Сайлент блок её ещё называют), если она будет повреждена или порвана, тогда замените её на новую, о том как это сделать, смотрите в видео-ролике чуть ниже:

6) Ну и в завершение осмотрите пружину, как уже было сказано ранее, деформации а так же трещин на ней быть не должно, можно так же при помощи специального прибора (Если у вас такой есть) проверить осадку пружины, для этого нужно сперва прожать пружину три раза до соприкосновения всех витков, а после чего нужно к ней приложить усилие в 3188 Н (325 кг) и после этого усилия измерить нужно будет длину всей пружины, которая должна быть 201 мм.

Установка:
Все ранее снятые детали, а так же новая стойка устанавливается на автомобиль в обратном порядке снятию, но знать пару мелочей для более быстрой установки самой стойки вам нужно, во-первых когда будете одевать металлическую крышку на защитный чехол, обязательно проследите за тем чтобы её фланце (Указан красной стрелкой на фото 1) заправилась в кромку на чехле, после этого вам нужно будет установить изолирующую прокладку на пружину таким образом чтобы выступ на прокладке (Указан красной стрелкой на фото 2) упёрся в конечную часть витка пружины, и чтобы при установки стойки прокладка не соскакивала, рекомендуем её обмотать скотчем или изо-лентой чтобы лучше держалась, затем установите стойку на своё место и вытяните до упора шток амортизатора а иначе он просто не войдёт в стакан и вы закрепить стойку никак не сможете, после того как шток будет вынут до упора наденьте на него металлическую шайбу и резиновую подушку, так же убедитесь то что начало у первого витка пружины попало в подштамповку в чашке которая находится снизу (см.

фото 3), и в конечном итоге проверьте вошёл ли шток амортизатора в стакан, если вошёл то оденьте резиновую подушку и установите металлическую шайбу, в случае если он не вошёл у вас в стакан (Пружина может не давать, в таком случае её сжать придётся) для этого под нижнюю балку установите домкрат и поднимите стойку вверх (см. фото 4) и заверните верхнюю гайку которая удерживает шток амортизатора сверху.

Примечание!
Когда машину опустите на землю после установке всех деталей, покачайте её и затяните все гайки которые крепят стойку по сильнее, после того как вы проедите на автомобиле километров 100, ещё раз подтяните все гайки которые стойку крепят!

Дополнительный видео-ролик:
Если вы интересуетесь более подробно о том как можно снять заднюю стойку с автомобиля, тогда изучите ролик который располагается ниже, в нём вы найдёте ответы на большинство своих вопрос и увидите как производится замена стойки наглядно.

Замена задних стоек на ВАЗ 2109 своими руками: диагностика и основные признаки неисправности (Видео)

Содержание:

Причины поломки
Признаки неисправности
Замена

Надежность задних стоек у ВАЗ 2109 на достаточно неплохом уровне, как для отечественного авто. Но учитывая качество наших дорог, рассчитывать на длительную их сохранность не приходится. При появлении признаков неисправности, износа, требуется обязательно заменить задние стойки.

Причины поломки

Есть две основные причины, из-за которых задние амортизаторы начинают «плохо себя вести»:

При езде заднее колесо может постепенно стирать локер, выполненный из пластика. Он служит для защиты стойки. С течением времени колесо все ближе подбирается к стойке;
Если отломление произошло по нижнему сайлентблоку, виновником является болт, удерживающий ее. Его попросту не затянули под требуемой нагрузкой.

Изношенные старенькие аморты

Меняя стойку, обратите особое внимание на данный болт. Если вновь допустите ту же ошибку, в скором времени опять придется делать ремонт.

Признаки неисправности

Обратите внимание на характерные признаки, которые говорят вам о необходимости предпринять меры по устранению проблем с задними стойками.

Признак	Особенности
Видоизменился сайлентблок	На этом элементе могут появляться трещины, различного рода дефекты, изъяны. Это говорит об износе, потому следует заменить аморт
Прокладки и пыльник потеряли свою упругость	Пока эти элементы работают, но с виду явно обмякли. Это серьезный сигнал о том, что в скором времени резиновые компоненты порвутся и это приведет к печальным, дорогостоящим последствиям
Поврежден или деформирован буфер сжатия	Все в системе функционирует под высоким давлением. И если прокладка не выполняет свои задачи должным образом, давление воздействует на буфер, и он ломается
На пружине образовались трещины	Здесь все более чем логично и понятно. При появлении следов деформации пружины ее следует обязательно заменить. Параллельно вы сможете проверить, в каком состоянии остальные узлы

Сайлентблок

Замена

Для замены или частичного ремонта вам предстоит пройти достаточно трудоемкий путь.

Вам потребуется следующий набор инструментов и материалов:

Набор отверток;
Набор гаечных ключей;
Домкрат;
Напарник.

Заранее определитесь, собираетесь ли вы менять все в сборе, либо хотите поменять только поврежденные элементы задней стойки. От этого зависит объем ваших закупок.

Можно приступать к работе. Опираясь на наши инструкции и предоставленные видео уроки, вы сумеете своими руками выполнить замену задних стоек.

Включите КПП в режим первой передачи.
Поднимите задние колеса с помощью домкрата.
Установите опоры, усилив надежность фиксации вашего авто в заданном положении.
Демонтируйте стойки. Для этого сначала идем к багажнику, снимает декоративную резиновую заглушку, которая располагается сверху крепления стойки. Все лишнее из багажника при этом лучше убрать.
Возьмите накидной ключ на 17 и рожковый ключ на 6. С их помощью вы сможете накидным открутить гайку, а рожковый пригодится для того, чтобы при этом придерживать шток амортизационной стойки.

Процесс снятия

Все, это позволяет вам без проблем извлечь крепежную гайку, опорную шайбу, пружинную шайбу и верхнюю подушку.
Теперь переходим под автомобиль, чтобы завершить начатое.
Возьмите ключ с головкой на 19 и демонтируйте крепежный болт амортизатора к задней балке. Извлеките его.
В некоторых случаях с демонтажем этого болта могут возникать проблемы, поскольку он попросту прикипает. Для этого предварительно обработайте болт всемогущим средством WD40, и дайте время для вступления в реакцию.
Если даже этот метод не помог, тогда придется взять наставку и попросту выбить крепежный элемент.
Далее снимаем наш амортизатор вместе с пружиной.
Не забывайте, что при таких манипуляциях чаще всего прокладка пружины остается на кузове. Она прилипает к металлу. Многие забывают ее достать, из-за чего возникают трудности при обратной установке. Не допускайте эту ошибку.
Зачистите все посадочные места, дабы вам было удобнее и выглядело все это эстетичнее. Плюс аккуратность никогда не помешает для продления срока службы новых запчастей.
Чтобы вам было удобнее, прокладку примотайте на новую пружину изолентой, либо закрепите ее тонкой проволокой. Так она не начнет сползать, когда вы начнете установку.
Собирая узел обратно с уже новой задней стойкой, не забудьте убедиться, что возвышающая часть чашки пружины смотрит в направление колеса.
Нижний конец стойки фиксируйте гайкой и болтом, но при этом затягивать крепежи не нужно пока что.
Используя рычаг вашего домкрата, поднимите и опустите заднюю часть автомобиля. Это нужно для того, чтобы в результате завести шток амортизатора в отверстие кузова вашей девятки.
Поставив пружину на место, вытяните шток амортизатора на всю его длину.
Вставьте шток в нижнее ухо и зафиксируйте болтом.
Под балку подставьте домкрат, и начните манипуляции подъемным механизмом.
Пружина начнет сжиматься при этом, а шток двигаться в сторону стакана.
Вы или ваш помощник должны быть начеку в автомобиле, чтобы успеть подцепить с помощью отвертки шток и обеспечить ему верное направление.
Как только шток встанет на место, работу можно считать практически завершенной.
Зафиксируйте шток, не забыв при этом вставить подушку, шайбу и гравер. Все это надежно фиксируется.
Теперь можно опустить машину на собственные колеса и полноценно затянуть болт нижнего крепления амортизатора.

Этап обратного монтажа

Менять задние стойки в сборе проще и быстрее, нежели демонтировать, разбирать старую стойку, искать в ней дефекты и заменять отдельные поврежденные компоненты. Но это требует меньше финансовых затрат.

Поменять стойки не так сложно, даже если у вас имеется небольшой опыт в подобных делах. Но при отсутствии таковых, обязательно обращайтесь к проверенным автосервисам. Не рискуйте собственным автомобилем, иначе последующий ремонт окажется еще сложнее и дороже.

Загрузка …

Замена передних стоек ВАЗ-2109 без помощи специалиста

При повреждении амортизаторов передние стойки подлежат замене. ВАЗ-2109 — переднеприводный автомобиль с подвеской MacPherson. Эта конструкция настолько совершенна и проста, что разрушить ее практически невозможно. Но самым уязвимым узлом являются амортизаторы, которые конструктивно объединены с поворотным механизмом. Ремонт можно сделать без помощи специалистов, ничего сверхсложного в этом нет.

Принцип работы передней подвески

Передняя подвеска автомобиля ВАЗ-2109 состоит из нескольких рычагов, амортизационной стойки, подшипника и других элементов. Все эти элементы взаимосвязаны, выход из строя одного приводит к потере комфорта и безопасности. Подкос соединен с помощью подвижного шарнира с рулевой рейкой. Нижняя часть стойки жестко закреплена на ступице переднего колеса. Ступица крепится снизу к рычагу подвески с помощью шарикоподшипника.

Шток амортизатора установлен в опорный подшипник. Этот элемент вращает колонну вокруг своей оси. В некоторых случаях для восстановления работоспособности требуется замена облицовки передней стойки ВАЗ-2109. При этом также заменяются все важные элементы, заливается свежее масло. Но очень спорный вопрос, что лучше сделать — отремонтировать стойки подвески, или установить новые.

Ремкомплект: основные компоненты

Если вы решили отремонтировать установленную амортизационную стойку, то для этого потребуется специальный ремкомплект. В него входят все самые необходимые компоненты непосредственно демпфера: уплотнения, прокладки. В любом случае потребуется приобрести дополнительные элементы, такие как пыльники, болты, гайки, подшипники. Если планируется установка новых стеллажей, то следует учитывать одну особенность. Пружины имеют свойство терять эластичность. Если пружины на вашем автомобиле очень сильно просели, то желательно установить новые.

Как следствие — увеличение стоимости ремонта. Если вы производите замену передних стоек ВАЗ-2109 своими руками, необходимо убедиться в исправности всех остальных элементов подвески. Если пришли в негодность наконечники рулевых тяг или начали стучать шаровые опоры, их желательно сразу поменять. В обязательном порядке производится замена опоры передней стойки ВАЗ-2109. После проведения ремонта необходимо провести процедуру регулировки углов схождения и развала передних колес. Без него вы рискуете остаться с лысой резиной.

Инструменты и принадлежности

При проведении ремонта вам потребуются некоторые инструменты, и только без гаечных ключей не обойтись. Во-первых, вам понадобится специальный ключ, чтобы открутить гайку штока заслонки. Конечно, вы можете использовать ключи на 17-м и 8-м. Последний удерживает стержень от проворачивания. В том случае, если вы планируете полностью заменить стойку, можно придерживать шток трубным ключом. Во-вторых, совершенно необходим съемник для наконечников рулевых тяг. Без него не получится демонтировать наконечник. Обязательно иметь под рукой домкрат, подпорки, тяпки. Наличие гаечных ключей, пассатижей, отверток также обязательно, без этих инструментов не обойтись ни в одном ремонте.

Подготовка к ремонту

Перед началом замены амортизатора передней стойки ВАЗ-2109 необходимо провести подготовку. Самое главное – надежно установить автомобиль, чтобы он не скатился. Достаточно приподнять над землей одну сторону автомобиля, ту, на которой производится ремонт. Если вы планируете заменить всю стойку, то никаких дополнительных манипуляций не потребуется. Но в том случае, если будет ремонт, желательно наметить положение стойки относительно ступицы переднего колеса. Для этого можно использовать маркер, банку с краской, металлическую черточку и даже гвоздь. Мел использовать нежелательно, так как при ремонте его можно просто стереть.

Демонтаж стойки амортизатора

Сначала ослабьте болты на колесе, домкратом приподнимите отремонтированный борт и установите его на надежную опору. После этого можно окончательно снять колесо. Снимите шплинт с наконечника рулевой тяги с помощью пассатижей. Ключом на 19 откручиваем гайку. Ослабьте гайку опорного подшипника. Полностью его выкручивать не нужно, лучше всего это делать сразу после снятия амортизатора. Ключами на 19 и 17 открутите гайки с болтов, которыми шпилька крепится к ступице колеса. Отведите тормозной шланг в сторону и закрепите его небольшим куском проволоки. Ключом на 13 закручиваем четыре гайки, которые крепят подшипник к кузову автомобиля. На этом можно считать разборку законченной, стойка амортизатора полностью сойдет со своего места. Теперь можно разобрать его на мелкие элементы.

Демонтаж стойки

В первую очередь необходимо установить на пружину специальные хомуты для стяжки. Равномерно затяните витки пружины, после чего можно полностью открутить гайку на штоке амортизатора. В том случае, если установлена новая пружина, съемник можно сразу снять. Но если вы планируете переустанавливать пружину на новую стойку или использовать ее позже после ремонта старой, ее нужно аккуратно отложить в сторону. В этом случае витки желательно стянуть дополнительной стальной проволокой. В случае если съемник вдруг сместится, пружина останется в исходном состоянии. Если передние стойки ВАЗ-2109заменяются, дальнейшая разборка бессмысленна. Вам могут понадобиться только большие металлические шайбы и резиновые кольца.

Установка новой стойки

Установка нового амортизатора на девятку производится в порядке, полностью обратном разборке. Обязательно установите новый пыльник, желательно эластичный. Например, стандартный пыльник для автомобиля ВАЗ-2109 выполнен в виде стакана, выполненного из жесткого пластика. Гораздо эффективнее работают пыльники, которые устанавливаются на автомобили, начиная с ВАЗ-2110. Обязательно установите хотя бы новые гайки. Дело в том, что они имеют пластиковый фиксатор резьбы. Только в случае использования качественных элементов замена передней части кузова ВАЗ-2109даст заметный результат. Движение по неровной дороге станет более плавным, снизится вибрация.

Менять полностью или ремонтировать?

Довольно спорный вопрос: менять стойки или делать ремонт? Если найдете качественные ремкомплекты, то почему бы не сделать рекавери? Стоимость работ может быть снижена более чем в два с половиной раза. Но это актуально только для стеллажей, имеющих разборную конструкцию. Но если ремкомплект сомнительного качества, то лучше не рисковать и установить новые стойки. Также стоит упомянуть об одной небольшой особенности. Если вы зальете недостаточное количество масла, амортизатор не будет работать эффективно. Если залить слишком много масла, то, скорее всего, произойдет разрушение сальника в верхней части корпуса. Точность при заливке должна быть минимальной. Поэтому полная замена передних стоек ВАЗ-2109будет самым эффективным вариантом ремонта.
