Электросхема ВАЗ-2109 инжектор с высокой и низкой панелью: описание, фото

ВАЗ-2109 8 клапанов в первую очередь следует рассматривать как технику, которая нуждается в постоянном контроле и осмотре технического состояния. Если владелец авто самостоятельно обслуживает своего железного четырехколесного друга, то он обязательно должен знать, как работают все автомобильные комплектующие, включая и электронные элементы. Именно электронные комплектующие в инжекторе ВАЗ-2109 обеспечивают бесперебойную работу двигателя, и если хоть какой-то элемент выйдет из строя, машина не сможет справляться со своими основными обязанностями. Понять принцип работы системы управления двигателя и выявить причину неисправности в ней довольно просто, если владелец авто ознакомится с электросхемой для инжектора ВАЗ-2109.

Какие помогает решать задачи электрическая схема

Электросхема для ВАЗ-2109 инжектор, конечно, в несколько раз сложнее, чем для карбюраторных машин. Впрочем, это вовсе не удивляет, ведь в модели с распределенным впрыском топлива встроены многочисленные электронные устройства, которые, к сожалению, могут выйти из строя. Интерактивная схема помогает решить немало задач:

  • предоставляет водителю информацию о функциональности всех электронных устройств;
  • передает управляющий импульс к электронным элементам;
  • выступает в роли электрической защиты для всех электронных устройств;
  • защищает систему от короткого замыкания.

Читайте также: Установка зажигания ВАЗ-2109 карбюратор

Виды электросхем

Существует несколько вариантов схем для контроля состояния электрического оборудования ВАЗ-2109:

  1. С «высокой панелью». Данная схема рассматривается как самая интерактивная и актуальная. В ней предусматривается дополнительная схема, которая предназначается для автомобильного монтажного блока.
  2. С «низкой панелью». Такая схема используется для выявления неисправности в монтажном автомобильном блоке.
  3. С «европанелью». Данный вариант схем предусматривает полную информацию как для внутренней схемы, так и для монтажного блока. Включает в себя также схему, которая помогает подключить европанель, то есть электрических устройств и приборов, созданных по типу «евро».

Как передается сигнал

От электронного блока по специальным проводам, которые окрашены в разные цвета, передается сигнал в систему, контролирующую функциональность двигателя.

Благодаря разной цветовой маркировке проводов, водитель может разобраться в устройстве электросхемы и найти именно тот провод, который необходим для решения той или иной задачи. Чтобы передача электрического сигнала была качественной и бесперебойной, необходимо сделать следующее:

  • использовать провода с подходящим сечением;
  • следить за сопротивлением контактов, которое должно быть минимальным, для съемных соединений;
  • контролировать целостность изоляции электрических проводников.

На работу двигателя инжектор ВАЗ-2109, а также на его динамические характеристики в первую очередь влияет состояние электропроводки, следовательно, за ней нужно постоянно и тщательно следить.

Читайте также: Пошаговый ремонт КПП ВАЗ-2109

Ознакомившись с интеллектуальной цветной электросхемой, даже без наличия специального измерительного прибора, можно довольно просто самостоятельно найти неисправность в электропроводке, причем даже самую незначительную. К примеру:

  • выяснить, из-за чего перестало работать зажигание;
  • определить, почему не включается стартер;
  • из-за чего у генератора недостает напряжения;
  • что привело к поломке отопительной системы.

Если сечение проводника уменьшится, это приведет к ухудшению передаваемого электросигнала, что в дальнейшем поднимет и температурный показатель. Иногда внешний осмотр не поможет выявить нарушение целостности жил, и только глубокий осмотр поможет выявить такое разрушение. Целостность проводки нарушается из-за окисления контактов, а так как такой процесс неизбежен при эксплуатации машин – это значит, что их периодически необходимо чистить.

Если электросигнал будет подаваться в искаженном виде, то сбой в работе станет ощущаться во всей системе инжектора ВАЗ-2109.

Дополнительные советы от профессионалов

Принимая ко вниманию некоторые советы и рекомендации, предоставленные профессионалами, можно самостоятельно продлить срок службы автомобильной проводки:

  • автовладельцы обязательно должны периодически осматривать внешнее состояние изоляции и всех разъемов, заглянув для этого под капот своего авто;
  • если при осмотре будет обнаружен незначительный дефект, поврежденный провод обязательно нужно заменить, чтобы не допустить короткого замыкания. Если надлом незначителен, то можно на некоторое время обмотать его качественной изолентой, но замену на длительное время откладывать не рекомендуется;
  • снять с поверхности разъема слой окислителя поможет специальное средство WD-40, которое по доступной цене можно купить в специализированом магазине;
  • желательно сделать дополнительную защиту для картера двигателя, чтобы предотвратить попадание влаги на провода.

Читайте также: Почему заливает свечи на ВАЗ-2109

Обязательно нужно вытирать излишек масла с изоляции, чтобы продлить срок ее эксплуатации. Специалисты настоятельно рекомендуют обязательно менять старую или поврежденную проводку, а не ремонтировать ее, чтобы в дальнейшем избежать более серьезных поломок, которые обойдутся владельцам авто в несколько раз дороже.

Электросхема ВАЗ 2109 (схема проводки) инжектор и карбюратор: неполадки в электрооборудовании

Автор: Виктор

Проблема неработоспособности проводки известная многим нашим соотечественникам, особенно, если речь идет о транспортных средствах российского автопрома. Более того, неисправности, связанные с электрикой, могут стать причиной невозможности полноценной эксплуатации авто в целом. Какие элементы включает в себя электросхема ВАЗ 2109 и что нужно знать о ее неисправностях, узнайте из этого материала.

Содержание

Открытьполное содержание

[ Скрыть]

Признаки неисправностей

Электрическая схема ВАЗ с высшей или низкой панелью включает в себя разные элементы, обеспечивающие как работу первостепенных, так и дополнительных функций машины.

Если в работе ВАЗ 21099 инжектор или карбюратор возникли неисправности, транспортное средство может вести себя по-разному:

  1. Двигатель автомобиля не запускается, авто не может ехать. Если на ВАЗ 2109 произошла такая проблема, то причин может быть множество, начиная от выхода из строя генератора или АКБ и заканчивая неработоспособностью трамблера.
  2. Машина заводится и едет, но электрооборудование или его часть не работает или работает неправильно. Причин, как и в предыдущем случае может быть множество, начиная от выхода из строя конкретного прибора и заканчивая износом проводки или блока предохранителей.

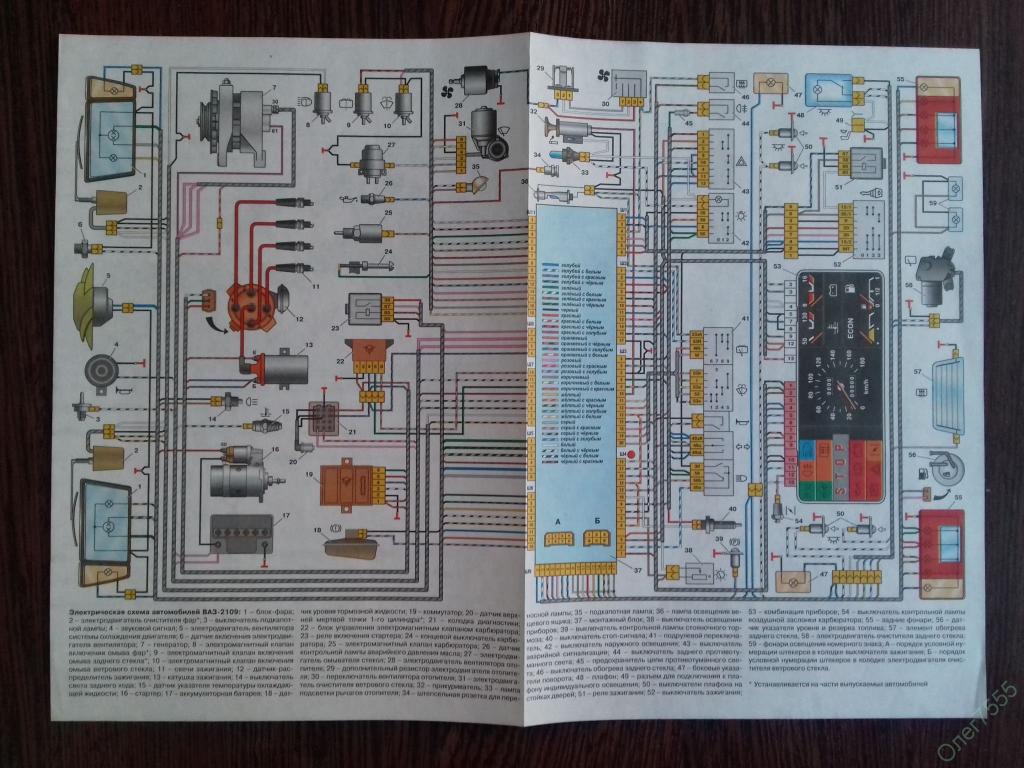

Полная электросхема «девятки»

В том случае, если не заводится мотор, но горючее при этом подается в сам карбюратор или инжектор, вероятнее всего, неисправности обусловлены именно электрикой:

  1. Для начала нужно проверить, заряжен ли аккумулятор. Если это ВАЗ 2109 карбюратор, то нужно проверить работу свечей зажигания, а также проводов, подключенных к ним. Кроме того, проблема может заключаться и в выходе из строя трамблера. Значительно реже неисправности происходят в работе подкапотной проводки.
  2. В том случае, если у вас ВАЗ 21093 инжектор с низкой либо высокой панелью, то есть вероятность, что причина неисправности заключается в работе ЭСУД. Когда блок управления не может обрабатывать сигналы с контроллеров и передавать соответствующие команды на исполнительные механизмы, причину следует искать в работе системы (автор видео — Саша Радченко).

Карбюраторный двигатель

Схема проводки ВАЗ 2109 может работать по-разному, в зависимости от вида двигателя, в частности, речь идет о запуске силового агрегата:

  1. При включении зажигания через жгут проводов-высоковольтников подается заряд на клеммы аккумулятора. При этом водитель сможет включить музыку, осветительные приборы, а на контрольном щитке появятся индикаторы.
  2. После этого посредством стартерного узла осуществляется вращение коленвала и всей поршневой группы. В результате происходит запуск генератора.
  3. Далее, питание начинает поступать на катушку зажигания, которая, в свою очередь, осуществляет выработку высоковольтного напряжения. Этот заряд передается по проводам на распределительное устройство, приборка при этом продолжает функционировать.
  4. Затем коленвал двигателя начинает вращать привод распределителя. На устройстве происходит замыкание контактов, в результате чего заряд начинает поступать на свечи зажигания. Происходит воспламенение горючей смеси, что приводит к запуску мотора (автор видео — НИКОЛАЙ ГОРОШКО).

Классическое зажигание

Если проводка ВАЗ 21099 в карбюраторном моторе стала барахлить и вы думаете, что именно из-за нее не запускается двигатель, то диагностика цепи производится следующим образом:

  1. Для начала следует проверить цепь на участке от катушки до генераторного узла. Учтите, на всех контактах этого участка не должно быть обрывов или окислений, если же такая проблема есть, то производится замена проводки или очистка контактов.
  2. После этого нужно проверить саму КЗ, сначала диагностируется наличие искры. Чтобы понять, есть искра или нет, нужно вытащить конец высоковольтного кабеля из жгута распределительного устройства, после чего этот наконечник надо поднести к головке блока.
    При попытке завести мотор между наконечником и ГБЦ может проскочить искра. При ее отсутствии производится ремонт или замена катушки.
  3. Не лишним будет произвести диагностику распределительного устройства и свечей зажигания. В том случае, если высоковольтные кабеля износились либо переломились, скорей всего, их надо будет заменить. Кроме того, нужно произвести проверку внутреннего блока и состояния свечей — при наличии на них нагара двигатель также может не запускаться.

Электронное зажигание

Электросхема ВАЗ 21099 может быть дополнена бесконтактным коммутатором, он устанавливается между катушкой зажигания, а также распределителем. Использование этого устройства позволяет обеспечить лучшую выработку искры, в частности, если двигатель вынужден работать с обедненной смесью. Если же сигнал очень низкий или его вовсе нет, то скорей всего, коммутатор придется менять. Может случиться и такая проблема, когда схема электропроводки ВАЗ 2109 работает с очень высоким сопротивлением, что также приведет к образованию слабой искры.

Фотогалерея «Проблемы в работе проводки»

1. Вышедший из строя блок предохранителей
2. Подгоревшие контакты
3. Обрыв проводки

Инжекторный мотор

Что касается инжекторных ДВС с форсунками, то в них неисправности, как показывает практика, обычно связаны с выходом из строя датчиков либо же самой электрики.

Для диагностики причины неисправности нужно сделать следующее:

  • в первую очередь необходимо отсоединить провод питания от датчика, на который есть подозрения;
  • после этого, с помощью омметра, нужно измерить на контактах сопротивление;
  • значение сопротивления необходимо сверить с номинальным показателем, который должен быть указан в сервисной книжке к автомобилю.

Видео «Интерактивная схема проводки»

Из видео ниже вы можете ознакомиться с интерактивной схемой электропроводки в «девятках» (автор — канал stups87).

 Загрузка ...

Электросхема ВАЗ 2109 инжектор: особенности устройства

На чтение 4 мин. Просмотров 398

Исправное состояние и бесперебойная работа инжектора является залогом здоровья любого автомобиля. Поэтому так важно за этим следить

Для того чтобы самостоятельно разбираться в автомобиле, нужно обладать знаниями по его устройству и принципам работы тех или иных элементов. Инжектор ВАЗ 2109 является совокупностью электронных элементов, обеспечивающих бесперебойную работу двигателя. Без него он становится просто бесполезной грудой металла. Инжектор ВАЗ 2109 является системой управления двигателем, поэтому проводка и отдельные его элементы должны быть исправны, а их работа правильно отрегулирована.

Устройство

Электросхема ВАЗ 2109 с распределённым впрыском топлива значительно сложнее карбюраторных моделей. Это вполне логично, т. к. сам по себе инжектор предполагает наличие электронных устройств. Любая электрическая схема предназначена для решения ряда задач. Схема системы распределённого впрыска ВАЗ 2109 решает следующие задачи:

  • Передача сигналов о состоянии параметров;
  • Передача управляющих импульсов;
  • Электрическая защита устройств;
  • Защита системы от замыкания.

Исходя из выполняемых функций, конструкция системы должна быть необходимой и достаточной для их реализации.

Передача сигналов состояния параметров и управляющих импульсов

Электрический сигнал в системе управления двигателем ВАЗ 2109 передаётся к электронному блоку по проводам, которые имеют соответствующую цветовую маркировку. Это облегчает чтение электрической схемы и поиск нужного провода. Необходимыми условиями для обеспечения качественной передачи сигнала являются:

  • Требуемое сечение проводов;
  • Минимальное сопротивление контактов разъёмных соединений;
  • Электрическая прочность изоляции проводников.

Работа двигателя, а следовательно, динамические характеристики двигателя ВАЗ 2109, определяет то, в каком состоянии находится проводка.

Уменьшение сечения проводника снижает мощность передаваемого им сигнала, повышает его температуру. Даже если снаружи незаметно разрушение жил, то это вовсе не означает, что его нет.

В процессе эксплуатации автомобиля проводка подвергается воздействию разрушающих факторов. Со временем происходит окисление контактов. По этой причине увеличивается их сопротивление, что обуславливает необходимость периодической чистки.

Искажённые сигналы вносят неточность или перебои в работу всей системы ВАЗ 2109. С целью обеспечения помехозащищённости датчик кислорода, детонации, положения коленчатого вала и блок противоугонной системы снабжены экранированными проводами.

Электрическая защита элементов

Выход из строя какого-либо устройства инжектора чреват заменой на новый. Это сопровождается материальными затратами. Если же таких устройств несколько, то расходы возрастают многократно. Кроме замены может потребоваться настройка. В этом случае при отсутствии необходимых знаний, потребуется обращение к специалистам.

Предохранители системы распределённого впрыска ВАЗ 2109 имеют меньшее, чем остальная проводка, сечение. Поэтому они перегорают, когда ток превышает их номинал, тем самым защищая изоляцию проводов и элементы системы от плохих последствий. Электросхема инжектора содержит следующие предохранители:

  • Главного реле;
  • Электровентилятора охлаждения;
  • Бензонасоса.

Перегоревшие предохранители следует заменить и обязательно найти, устранить причину, которая к этому привела.

Однако не только предохранители обеспечивают защиту, но и электромагнитные реле. Гальваническая развязка сигналов позволяет разделить слаботочные и силовые цепи. Это свойство играет большую роль в управлении. Система содержит главное реле, реле бензонасоса и электровентилятора радиатора охлаждения.

Защита от замыкания

Проводка автомобиля характеризуется, кроме всего прочего, электрической прочностью изоляции. Последняя зависит от состояния её материала. С течением времени изоляция становится хрупкой и появляются микроскопические трещины. При прозвонке проводка может быть исправной, но во время движения автомобиля пробивать на «массу». Замыкание возможно между двумя или несколькими проводами.

Полезные советы

Выполнение простых рекомендаций продлит срок службы проводки и упростит жизнь автовладельца.

Стоит периодически заглядывать под капот автомобиля и проверять состояние изоляции, разъёмов. При обнаружении надломанных проводов следует предотвратить их дальнейшее разрушение и замыкание. Это можно сделать с помощью изоленты или термоусадки. Если провод буквально висит на волоске, то необходимо зачистить концы, облудить и спаять. После чего хорошо изолировать соединение. Слабый контакт в разъёмах нужно устранить. Можно воспользоваться пассатижами. Окисленные поверхности очистить специальным средством, можно WD-40. Хорошая защита картера двигателя закрывает провода от попадания влаги, поэтому она необходима. Загрязнённая маслом изоляция быстрее разрушается. Применение гофры с целью защиты от этого будет нелишним. Старую проводку лучше заменить, т. к. в этом случае степень риска возрастает.

ВАЗ 2109, электрическая схема инжектора с электронным управлением

Первые модели ВАЗ 2109 выпускались с карбюраторным двигателем. Однако мировая промышленность уже давно освоила новый тип топливоподачи – инжекторный. Поэтому переход на новый тип подачи горючего с электронной регулировкой был технически оправдан. В результате разработки, применяемая ваз 2109 электросхема инжектора, позволила повысить эксплуатационные характеристики автомобиля.

Что такое инжектор

Автомобиль ваз 21093 инжектор, схема электрическая в устройстве позволяет через систему электронного контроля вести запуск и оптимизацию работы двигателя. Основным элементом новой подачи стал впрыск горючей смеси в камеру сгорания под давление. В двигателях карбюраторного типа поступление горючей смеси происходило под разряжением.

Для того чтобы обеспечить оптимизацию работы двигателя ваз 2109 инжектор,схема электрическая составлена так, что через ЭБУ – электронный блок управления – осуществляется полный комплекс контроля и ведение процесса от подачи горючего до выброса выхлопных газов.

Автомобиль ваз 2109 инжектор электросхема включает:

  • электронную систему впрыска топлива;
  • электронную систему зажигания;
  • систему контроля состояния подачи горючего, сжигания и выброса газов.

При этом в блоке остаются ещё резервные разъёмы, позволяющие подключить дополнительные датчики контроля состояния работы механизмов. К таким опциям можно отнести противоугонное устройство, датчик детонации и другие.





На автомобиле ваз 2109,схема электрооборудования инжектора построена так, что управление мотором ведётся через блок ЭБУ. Система полностью управляет через него процессом при сжигании топлива.

ЭБУ

Установленный на машине ваз 21093 инжектор, электросхема которого включает блок нового образца ЭБУ типа 2114-3722010-60. Блок характеризуется использованием новых плавких предохранителей формы ножа. У них большая площадь воздействия, в результате чего надёжность работы узла повышена. Блок ЭБУ имеет информационно- регулировочные связи посредством датчиков и управлением исполнительными механизмами. Он управляет процессом и подаёт сигнал на панель управления о состоянии работы следующих узлов:

  • топливного бака и топливопровода;
  • топливного насоса;
  • регулятора давления топливной смеси;
  • рампы и форсунок;
  • дроссельной заслонки;
  • фильтров и клапанов на линии обратной циркуляции топлива.

Все эти узлы завязаны на единый блок и при выходе из строя любого датчика система будет получать неполную информацию, и может отказать в запуске двигателя. Однако, безусловно, ваз 2109 схема электрическая инжектора не запустится при отказе главного устройства ДПКВ – датчика положения коленвала. Пока он не подаст сигнал пуска на ЭБУ, блок не даст команду на получение искры со свечей.

Регулирование подачи топлива

Работу двигателя автомобиля ваз 21093,электро схема инжектора которого позволяет выполнить регулируемый впрыск топливной смеси, обеспечивают:

  • индикаторы рампы и форсунок;
  • регулятор положения дроссельных клапанов;
  • регулятор холостого хода;
  • датчик температуры охлаждающей жидкости;
  • датчик расхода воздуха;
  • датчик скорости;
  • датчик концентрации выхлопных газов;
  • управление электробензонасосом.

Все эти линии управления и контроля собраны в один блок и на выходе с узлами соединяются при помощи разъёмов на управляющих цепях и датчиками сигналов от механизмов.





Важнейший узел, малейший сбой в работе электроники которого, может привести к отказу в подаче топлива. При этом зачастую отказ электроники в блоке бывает неустранимым при ремонте своими руками, если даже имеется инструкция. Придётся обращаться в специализированную мастерскую, и цена ремонта будет зависеть от степени его сложности.

Из чего состоит инжектор

Автомобиль ваз 21093 инжектор,электрическая схема которого представляет блок проводов, заканчивающихся разъемами. В местах соединений стоят специальные, отличающиеся внешним видом и цветом узлы. При отказе двигателя запускаться в первую очередь проверяется состояние электрических цепей. Разъёмы могут прийти в негодность, проводок сломаться, контакт окислиться. Поэтому содержание автомобиля в чистоте и контроль всех узлов сделает работу двигателя безотказной.



В числе самых первых должен быть проверен ДПКВ на исправность разъёма и проводки. Он один в случае неисправности не позволит запустить мотор ваз 21093,электросхема инжектора так устроена. Поэтому любую проверку электроники начинают с проверки этого узла. Возможно, ДПКВ не даёт разрешения на запуск, потому что провернулся ремень ГРМ в результате сбился цикл клапанов. До устранения причины датчик не разрешит запуск насоса.



Неисправность датчика можно определить, подав на него питание и поднося к нему металлический предмет. При движении предмета в непосредственной близости от датчика изменяются показания напряжения на выходе. Если датчик реагирует на металл, значит, он исправен.



В состав ваз 2109 инжектор,схема электрооборудования, входит много датчиков и регуляторов бензонасоса, схема их размещена на сайтах автолюбителей. Там можно найти на фото подробные схемы компоновки инжектора и ЭБУ. Наглядная демонстрация по устранению неисправностей представлена на видео. Поэтому при определённом навыке можно диагностику произвести самостоятельно.





Необходимо помнить, что среди многочисленных разноцветных проводов ваз 2109 инжектор, электрическая схема собирается из проводов:

  • желтые – габариты;
  • красные – стоп-сигнал;
  • голубой – задний ход;
  • оранжево-чёрный – противотуманный.



Точно так же маркируются и остальные провода, и соединять их в разъёме следует по цвету. Поэтому во всех автомобилях ВАЗ и предусмотрено одинаковое использование разноцветных проводов по контурам и на схемах в руководстве и в интернете используются те же цвета.

Двигатель не заводится

Отмечено, что ваз 21093 инжектор,схема электрооборудования включает много электроники. По причине отказа её не завестись автомобиль может только при выходе из строя ДПКВ. В других случаях мотор заработает, но будут различные сбои, причины которых следует искать. Если датчик исправный, то следует использовать классический вариант поиска неисправностей в технике – нечему гореть или нечем поджечь.



При этом в первую очередь проверяется система запуска, исправность свечей и затем топливоподача. Подробно о пошаговой проверке исправности узлов автомобиля написано в руководстве по эксплуатации

Достоинства и недостатки инжекторов

Представленная в комплектации ваз 2109 схема,электрооборудование инжектора по которой является новинкой в отечественном автомобилестроении, имеет ряд преимуществ перед карбюраторными двигателями:

  • экономится топливо и достигается его оптимальное использование;
  • чистые выхлопные газы за счёт полного сгорания;
  • лёгкий быстрый запуск и надёжность работы.

Недостатком является сложный ремонт узла с возможной заменой тех частей, что не подлежат ремонту.



Электросхемы Ваз 2109 высокая и низкая панель.

В интернете существует большая путаница с электросхемами Ваз 2109. Причиной путаницы являются следующие факторы:
1) Модели с карбюраторной системой питания выпускались с низкой панелью (до 1998 года) и с высокой панелью (1998-2013 года).
2) Модели с высокой панелью могут быть как с карбюраторной, так и с инжекторной системой питания.
3) Выпускались экспортные варианты девятой модели с дополнительными опциями, например стеклоподъемниками, которых в базовой комплектации нет
4) ЭСУД (электронная система управления двигателем) или ,как еще называют, ЭБУ различных модификаций.

Итак, чтобы понять какая электросхема Ваз 2109 Вам нужна, давайте пройдемся по каждому из перечисленных выше факторов подробно:
1) Вы знаете с высокой или низкой панелью Ваш Ваз 2109? Если не знаете, смотрим на картинки:

высокая панельВаз 2109 низкая панель

Понять высокая или низкая панель можно по комбинации приборов на контрольной панели, а также по внешнему виду самой панели автомобиля.
2) Если двигатель инжекторный, то в 99 % случаев на нем устанавливается высокая панель и Вам необходима электросхема для высокой панели.

3) Если Ваш автомобиль — экспортный вариант, то схема проводки будет точно такая же как у базового варианта, за исключением опций. Опции могут быть разные и как правило найти схему именно под Ваш вариант будет проблематично.
То есть основная схема: панель приборов, зажигание, подзарядка и т.д — одинаковые, не будет указано только дополнительных опций.

4) Запомните, схема проводки ЭСУД полностью отделена от общей электросхемы. То есть, если Вы качаете в интернете электросхему Ваз 2109, то в ней не будет ни контроллера, ни датчиков. Схема проводки ЭСУД — отдельный технический документ; искать и скачивать его также нужно отдельно.

Ниже приведены ссылки для скачки электросхем для низкой и высокой панелей:

Проводка Ваз 2109 высокая панель

Проводка Ваз 2109 низкая панель

В каждом архиве по две электросхемы, их отличия в том, что на одной монтажный блок нарисован одним цельным блоком, в  другой нарисована разводка внутри монтажного блока. Естественно вариант схемы с разводкой монтажного блока является более полным и удобным для работы с проводкой автомобиля.

Также нашел неплохую программку для владельцев старых Ваз 2108 2109. Программка эта делает электросхему интерактивной. То есть пользователь имеет возможность выбрать интересующий его элемент схемы справа в окне и часть проводки для работы с этим узлом будет подмаргивать:

interaktivnaya-shema-provodki-vaz-2109

Интерактивная схема проводки Ваз 2108, Ваз 2109 низкая панель

При работе с проводкой Ваз 2109 всегда помните, что цветовая маркировка проводов — Ваш главный помощник. Цветовая маркировка проводов на схеме и на самом автомобиле должна совпадать.  Достали шлейф проводов и сразу же можете сориентироваться — желтый — габариты, красный — стоп -сигнал, голубой — задний ход, оранжево-черный — противотуманные фонари.

Электрооборудование ВАЗ 2108, 2109, 21099

На автомобилях ВАЗ 2108, 2109, 21099 под рычагом стояночного тормоза («ручником») установлен выключатель контрольной лампы стояночного тормоза — «лягушка» соединенный проводом с контрольной лампой в комбинации приборов.

Читать далее ««Лягушка» ручника ВАЗ 2109 (2108, 21099) схема подключения»

Посмотрим как подключены указатели поворота (поворотники) на автомобиле ВАЗ 21093 (21083, 21093) с инжекторным двигателем и европанелью (панель 2114).

Читать далее «Как подключены указатели поворота ВАЗ 21093 инжектор»

Периодические перебои в работе двигателя на холостом ходу зачастую могут быть связаны с пропусками зажигания.

Читать далее «Пропуски зажигания при работе двигателя, причины»

На примере генератора 37.3701 автомобиля ВАЗ 2108, 2109, 21099 проведем проверку конденсатора установленного на его задней крышке.

Читать далее «Как проверить конденсатор генератора»

В монтажном блоке предохранителей и реле 2114 автомобиля ВАЗ 21083, 21093, 21099 (европанель) с инжекторным двигателем 2111 и на некоторых с карбюраторным 21083 устанавливается реле контроля исправности ламп.

Читать далее «Реле контроля исправности ламп ВАЗ 21093, схема подключения»

На автомобили ВАЗ 21083, 21093, 21099 (европанель) с инжекторным двигателем 2111 и карбюраторным 21083 устанавливался блок индикации бортовой системы контроля.

Читать далее «Блок индикации бортовой системы контроля ВАЗ 21093, распиновка»

На часть автомобилей ВАЗ 21083, 21093, 21099 с инжекторным двигателем 2111 устанавливался датчик уровня моторного масла в поддоне.

Читать далее «Датчик уровня масла ВАЗ 21083, 21093, 21099»

На часть автомобилей ВАЗ 21093 (21083, 21099) устанавливался датчик уровня охлаждающей жидкости (тосола, антифриза).

Читать далее «Датчик уровня охлаждающей жидкости ВАЗ 21093, схема подключения»

На автомобилях ВАЗ 21083, 21093, 21099 в максимальной комплектации устанавливались датчики (сигнализаторы) износа передних тормозных колодок.

Читать далее «Датчик износа передних тормозных колодок ВАЗ 21083, 21093, 21099»

На часть автомобилей ВАЗ 21083, 21093, 21099 (европанель) в бачок омывателя устанавливался специальный датчик уровня стеклоочистительной жидкости.

Читать далее «Датчик уровня омывающей жидкости в бачке омывателя ВАЗ 21093»

На автомобиле ВАЗ 2109 (2108) обогрев заднего стекла (стекла задней двери) представляет собой нагревательный элемент и связанную с ним электрическую цепь подключения.

Читать далее «Не работает обогрев заднего стекла ВАЗ 2109 (2108)»

Разберемся как подключена лампа освещения вещевого ящика на автомобилях ВАЗ 21083, 21093, 21099.

Читать далее «Освещение вещевого ящика ВАЗ 21083, 21093, 21099, схема»

Электросхема ВАЗ 2109 (схема проводки) инжектор и карбюратор: неполадки в электрооборудовании

Проблема неработоспособности проводки известная многим нашим соотечественникам, особенно, если речь идет о транспортных средствах российского автопрома. Более того, неисправности, связанные с электрикой, могут стать причиной невозможности полноценной эксплуатации авто в целом. Какие элементы включает в себя электросхема ВАЗ 2109 и что нужно знать о ее неисправностях, узнайте из этого материала.

Признаки неисправностей

Электрическая схема ВАЗ с высшей или низкой панелью включает в себя разные элементы, обеспечивающие как работу первостепенных, так и дополнительных функций машины.

Если в работе ВАЗ 21099 инжектор или карбюратор возникли неисправности, транспортное средство может вести себя по-разному:

  1. Двигатель автомобиля не запускается, авто не может ехать. Если на ВАЗ 2109 произошла такая проблема, то причин может быть множество, начиная от выхода из строя генератора или АКБ и заканчивая неработоспособностью трамблера.
  2. Машина заводится и едет, но электрооборудование или его часть не работает или работает неправильно. Причин, как и в предыдущем случае может быть множество, начиная от выхода из строя конкретного прибора и заканчивая износом проводки или блока предохранителей.

Полная электросхема «девятки»

В том случае, если не заводится мотор, но горючее при этом подается в сам карбюратор или инжектор, вероятнее всего, неисправности обусловлены именно электрикой:

  1. Для начала нужно проверить, заряжен ли аккумулятор. Если это ВАЗ 2109 карбюратор, то нужно проверить работу свечей зажигания, а также проводов, подключенных к ним. Кроме того, проблема может заключаться и в выходе из строя трамблера. Значительно реже неисправности происходят в работе подкапотной проводки.
  2. В том случае, если у вас ВАЗ 21093 инжектор с низкой либо высокой панелью, то есть вероятность, что причина неисправности заключается в работе ЭСУД. Когда блок управления не может обрабатывать сигналы с контроллеров и передавать соответствующие команды на исполнительные механизмы, причину следует искать в работе системы (автор видео — Саша Радченко).

Карбюраторный двигатель

Схема проводки ВАЗ 2109 может работать по-разному, в зависимости от вида двигателя, в частности, речь идет о запуске силового агрегата:

  1. При включении зажигания через жгут проводов-высоковольтников подается заряд на клеммы аккумулятора. При этом водитель сможет включить музыку, осветительные приборы, а на контрольном щитке появятся индикаторы.
  2. После этого посредством стартерного узла осуществляется вращение коленвала и всей поршневой группы. В результате происходит запуск генератора.
  3. Далее, питание начинает поступать на катушку зажигания, которая, в свою очередь, осуществляет выработку высоковольтного напряжения. Этот заряд передается по проводам на распределительное устройство, приборка при этом продолжает функционировать.
  4. Затем коленвал двигателя начинает вращать привод распределителя. На устройстве происходит замыкание контактов, в результате чего заряд начинает поступать на свечи зажигания. Происходит воспламенение горючей смеси, что приводит к запуску мотора (автор видео — НИКОЛАЙ ГОРОШКО).

Классическое зажигание

Если проводка ВАЗ 21099 в карбюраторном моторе стала барахлить и вы думаете, что именно из-за нее не запускается двигатель, то диагностика цепи производится следующим образом:

  1. Для начала следует проверить цепь на участке от катушки до генераторного узла. Учтите, на всех контактах этого участка не должно быть обрывов или окислений, если же такая проблема есть, то производится замена проводки или очистка контактов.
  2. После этого нужно проверить саму КЗ, сначала диагностируется наличие искры. Чтобы понять, есть искра или нет, нужно вытащить конец высоковольтного кабеля из жгута распределительного устройства, после чего этот наконечник надо поднести к головке блока. При попытке завести мотор между наконечником и ГБЦ может проскочить искра. При ее отсутствии производится ремонт или замена катушки.
  3. Не лишним будет произвести диагностику распределительного устройства и свечей зажигания. В том случае, если высоковольтные кабеля износились либо переломились, скорей всего, их надо будет заменить. Кроме того, нужно произвести проверку внутреннего блока и состояния свечей — при наличии на них нагара двигатель также может не запускаться.

Электронное зажигание

Электросхема ВАЗ 21099 может быть дополнена бесконтактным коммутатором, он устанавливается между катушкой зажигания, а также распределителем. Использование этого устройства позволяет обеспечить лучшую выработку искры, в частности, если двигатель вынужден работать с обедненной смесью. Если же сигнал очень низкий или его вовсе нет, то скорей всего, коммутатор придется менять. Может случиться и такая проблема, когда схема электропроводки ВАЗ 2109 работает с очень высоким сопротивлением, что также приведет к образованию слабой искры.

Фотогалерея «Проблемы в работе проводки»

1. Вышедший из строя блок предохранителей 2. Подгоревшие контакты 3. Обрыв проводки

Инжекторный мотор

Что касается инжекторных ДВС с форсунками, то в них неисправности, как показывает практика, обычно связаны с выходом из строя датчиков либо же самой электрики.

Для диагностики причины неисправности нужно сделать следующее:

  • в первую очередь необходимо отсоединить провод питания от датчика, на который есть подозрения;
  • после этого, с помощью омметра, нужно измерить на контактах сопротивление;
  • значение сопротивления необходимо сверить с номинальным показателем, который должен быть указан в сервисной книжке к автомобилю.

Видео «Интерактивная схема проводки»

Из видео ниже вы можете ознакомиться с интерактивной схемой электропроводки в «девятках» (автор — канал stups87).

Понравилась статья? Поделиться с друзьями:

Схема подключения форсунки

RHX ВАЗ 2109.

Известный российский автомобиль ВАЗ 21099 по праву считается народным. Во время серийного выпуска с 1990 года модель разошлась миллионными партиями. Эта машина идет и идет на экспорт, во всем мире знают знаменитую «девяносто девятую» под маркой Lada Forma. 21099 - это модернизация ВАЗ 2109 с общей технической и элементарной базой.

История ВАЗ 21099

Легендарная «девятка»

В начале 80-х перед конструкторами и конструкторами стояла задача создать самый дорогой и престижный автомобиль серии ВАЗ.Он должен был сменить ВАЗ 2106 и стать максимально унифицированным с 2108/09 поколения. Полноразмерные макеты из пластилина 1981 года выпуска.

Спустя два года все необходимые испытания ВАЗ 2108/09 были проведены. Поскольку к тому времени новый седан был не готов и не связываться с разрешениями и долгосрочными согласованиями новой машине, ему был присвоен индекс 21099. Из-за материальных проблем выпуск начался только в 1990 году, а в конце 90-х. началась эра принудительного впрыска и побочных компьютеров.Датчики холостого хода, коленвала и дроссельной заслонки ВАЗ 21099 Форсунка Стальная Головка Удовольствие автолюбителей.

Автомобиль представляет собой пятиместный переднеприводный четырехдверный седан. Это модификация ВАЗ 2109 с кузовом Хэтчбек. Автомобиль отличается от семейства Lada Samara. Только передняя решетка радиатора и наличие багажника. Автомобиль хорошо спроектирован и восстановлен, имеет лучшую управляемость в своем семействе, высокую динамику и устойчивость, а увеличение максимальной скорости передвижения очень понравилось потребителям, и до выхода «Дюжины» он считался лучшим автомобилем ВАЗа.

До 1997 года «Девяносто девятый» выпускался исключительно с карбюраторными двигателями, в дальнейшем такие моторы стали расширять агрегатами с инжекторным оборудованием. Причем датчик начального холостого хода, коленвал и датчик дроссельной заслонки ВАЗ 21099 производились за рубежом или выпускались аналогичные иномарки. В последующие годы по лицензии началось производство отечественных запчастей с принудительным впрыском топлива.

Под капотом "девятки"

Стандартный двигатель 21099 имеет объем 1499 м3.Ведущие колеса - передние, рулевые - реечный, максимальная скорость движения - 160 км / ч. Этот автомобиль стал революционным экономичным, расход топлива на трассе составил 5,9 литра, а в смешанном цикле 8 литров на сотню.

В 2004 году АвтоВАЗ прекратил выпуск этой модели, перейдя на автомобили поколения САМАРА-2. Однако новые автомобили достались по наследству старому бортовому компьютеру и таким же датчикам ЭБУ. Так датчик детонации ВАЗ 21099 стоит на обновленной 210115. Некоторое время ВАЗ 21099 производили в Украине, на Запорожском автозаводе крупногабаритной сборки, из российских комплектующих.

Что нужно знать при покупке подержанного автомобиля

С 1998 года ВАЗ 21099 начали оснащать инжекторными двигателями, покупать то в приоритете. Став владельцем подержанного автомобиля, вам часто придется ремонтировать его самостоятельно. Ничего токсичного в нем нет, поменять датчик детонации ВАЗ 21099, инжектор которого стал капризничать, не составит особого труда. Большинство операций не потребуют специальной подготовки или специальных знаний - все можно сделать сам, просмотрев видео с Ютюба или прочитав пошаговые инструкции онлайн.

Лучше всего проверить состояние мотора по компрессии в цилиндрах. Для 21099 лучшим будет результат 13 единиц, а если их меньше 10, то потребуется капремонт двигателя. Стоит учесть тот факт, что разница в показаниях при замерах в разных баллонах не должна превышать 1%. Нежелательно покупать машину с грязным, в масле двигателем, так как это говорит о серьезных поломках. Остерегайтесь автомобилей с проблемами ЭБУ, так как датчик дроссельной заслонки ВАЗ 21099 или 21115 может надолго испортить нервы, искать причину поломки вам надоест.

Клеммы B. моторный отсек Требуется дополнительный уход

После покупки ВАЗ 21099 желательно обработать все электрические контакты на выводах моторного отсека, включая блок предохранителей. Специалисты советуют при покупке б / у Ваза Тосол и масло сразу не менять, а посмотреть по сторонам, - может быть, купленному автомобилю это не нужно.

Преимущества покупки ВАЗ 21099:

  • дешевизна запчастей;
  • машина бюджетная;
  • прочные и эластичные бамперы, выдерживающие не очень сильные удары;
  • низкий расход топлива, особенно в инжекторных моделях;
  • хорошая тяга на малых оборотах для такого объема двигателя.

Минусы 21099 тоже есть:

  • Некачественное навесное оборудование двигатель, бракованные детали;
  • сильный дребезжание салона, низкая шумоизоляция;
  • постоянные проблемы с системой охлаждения летом и с электроникой зимой;
  • качество датчиков оставляет желать лучшего.

Таким образом, датчик дроссельной заслонки ВАЗ 21099 боится влаги и выходит из строя через 5000 километров, в частности датчик холостого хода - беда «девяносто девятый».

Учитывая, что данная модель в РФ выпускалась до 2004 года, а в Украине до 2011 года, найти подержанный автомобиль без проблем довольно сложно. Однако если вас не пугает перспектива сделать небольшой ремонт своими руками, такой бюджетный вариант будет идеальным.

Основные неисправности силовой установки

Многим автовладельцам известно, что часто выходят из строя датчик холостого хода и датчик детонации, написание нервов водителям: машина может просто заглохнуть или самопроизвольно увеличить обороты коленвала посреди оживленного перекрестка в городе, вызвав аварийную ситуацию. .

Снятие датчика дроссельной заслонки

Часто доставляет неисправности датчика дроссельной заслонки ВАЗ 21099, вызывающие боковые стороны ЭБУ, не говоря уже о неуправляемой езде и опасностях, с ней связанных. Как уже говорилось выше, неприятности с вазами часто возникают из-за заливки или других причин попадания влаги, что приводит к выходу из строя бортового компьютера, нарушению работы отдельных датчиков или всего управляемого электроникой моторного блока.

Необходимо знать, что регулятор холостого хода является важной частью системы впрыска топлива и служит для правильной работы двигателя на всех режимах, включая холостой ход.Конструкция этого регулятора основана на собранном в одно целое шаговом двигателе с конической иглой, на пружине регулятор холостого хода (RXX) расположен в корпусе дроссельной заслонки. Он находится там, где и датчик дроссельной заслонки ВАЗ 21099, 2109.

Как работает датчик холостого хода в системе впрыска

После запуска зажигания датчик холостого хода подсвечивает свой стержень, который в максимальном состоянии упирается в отверстие дроссельной заслонки. Затем регулятор занят подсчетом шагов, возвращающих клапан в исходное положение.Это полностью зависит от версии прошивки. Например, прошивка Bosch рассчитана на 50 шагов. При этом дроссельная заслонка ВАЗ 21099 Форсунка подает сигнал управления открытием.

Регулировка частоты вращения двигателя

На момент регулировки двигатель должен быть прогрет, а датчик работает в режиме 30-50 шагов. В зависимости от количества ступеней датчика изменяется объем воздушной смеси, которая через калибровочное отверстие поступает в камеру сгорания.Нужно понимать: чем больше растягивается стержень датчика, тем больше шагов будет отдано датчику. При покупке выбирать регулятор холостого хода для ваз необходимо внимательно, обращая внимание на зазор между головкой штока и фланцем: он не должен превышать 2,3 см!

В его составе применены форсированные, топливораспределительные системы впрыска и датчик массового расхода воздушной смеси (ДМРВ), который через бортовой компьютер подает определенное количество воздуха в камеру сгорания.Затем компьютер определяет оптимальное количество топлива, которое необходимо использовать с воздушной смесью для надежного зажигания и равномерного сгорания, обеспечивая оптимальный режим работы ДВЗ. В этом случае датчик коленвала выдает информацию о количестве оборотов мотора, тем самым управляя бортовым компьютером регулятором холостого хода. По этой схеме двигатель всегда получает оптимальное количество топливовоздушной смеси в камеру сгорания и работает с максимальным КПД.Если двигатель холодный, то контроллер специально увеличит вращение коленчатого вала с помощью регулятора холостого хода, обеспечив быстрое срабатывание нужного теплового режима двигателя и возможность движения без длительной процедуры прогрева.

Работа двигателя внутреннего сгорания Имеет множество характеристик, но для «не вооруженных» знаний и приспособлений владельца автомобиля главный признак исправности мотора - оборот. При движении двигатель испытывает разные нагрузки.Какой из них выбрать в качестве ориентира?

Единственно возможный, вне зависимости от устройства и системы подачи топлива, режим, в котором трансмиссия отключена от двигателя. Устанавливая ручку скорости в нейтральное положение, мы обеспечиваем работу двигателя без нагрузки. Этот режим называется работой на холостом ходу - H.H.

.

Именно в этом режиме можно без специальных замеров определить исправность мотора. Напомним, работу системы подачи топлива контролируют заслонки, жестко привязанные к механике.В режиме H.H. Они закрыты. Говоря простым языком, двигатель не запускается, независимо от его типа. Для обогащения смеси в режиме H.H. Предусмотрено простое устройство. Автовладельцы называют эту бочку по-разному: регулятор, клапан, датчик Х.х. - дхх. Его работа должна быть оплачена в ящиках:

  • когда переключатель скорости установлен в нейтральное положение, двигатель внезапно глохнет;
  • при запуске холодного двигателя выход на повышенную ревность вызывает затруднения;
  • при работе на холостом ходу явно слышны "плывущие" обороты;
  • падающих оборотов при: вкл.печки, вентиляторы, дальний свет фар и т.д .;
  • внезапное резкое уменьшение или увеличение оборотов без видимых причин.

Сенсорное устройство.

Датчик прост: электрическая часть - простейший шаговый электродвигатель. При подаче напряжения происходит движение в прямую или обратную сторону механической части - подпружиненной иглы или конического стержня через самолет. Двигаясь по ступеням (ступеням), игла изменяет диаметр зазора канала, регулируя объем воздушной смеси в топливо.

Проверить датчик.

Очевидное заблуждение: ни в впрыске, ни в производительности карбюратора и независимо от типа двигателя, dhh не регулируется механически - регулировочные винты топливной системы Не влияют на датчик. Его можно определить по мультиметру. В карбюраторе ВАЗ 2109 датчик установлен на патрубке карбюратора, в виде цилиндрической бочки с подходящими проводами. Если снять минусовую клемму АКБ, а затем колодку с проводами от датчика, на клеммах датчика видны обозначения обмоток: A, B, C, D.Внутреннее сопротивление между AB и CD должно быть в пределах 36-82 Ом, а выводы разных Обмоток: A-C или V-d не должны называться вообще. Если на снятом датчике снова надеть колодку с проводами и подключить клемму «-», включить зажигание, должны быть слышны слабые зажимы и игла иглы. Неисправности механической части: Снимите датчик и промойте (продуйте) самолет, проверьте визуально состояние иглы (конуса) и уплотнительных прокладок.

Значит, все работы напрасны: датчик не работает и его надо менять.

Замена dhh.

Для замены датчика холостого хода потребуется снять воздушный фильтр. Надо пошагово:

- снимаем воздушный фильтр;

- Найдите в районе заслонок карбюратора датчик идущих к нему проводов.

- Отсоединить "-" клемму АКБ, снять колодку с проводами, открутить два винта крепления датчика (в моделях с карбюратором Solex датчик откручивается ключом с резьбой на 8-12-13 в зависимости от модели), осторожно удалите дизельное топливо.

- Очистить поверхность настройки датчика, установить новый, сделав все в обратном порядке.

На «девятке» с ЭБУ (электронным блоком управления) - регулировка нового ДХН не производится. После замены следует завести машину. За 5-10сек. Номинальные параметры PAX будут установлены автоматически после установки электронного блока. ВНИМАНИЕ: Электроника не будет откалибрована автоматически, если клемма аккумулятора не отсоединится при замене!

Если возникнут проблемы в работе датчика холостого хода, с управлением вашим ВАЗ 2109 могут возникнуть трудности.Чтобы определить поломку и научиться грамотно менять датчик, вы познакомите вас с основными позициями.

Принцип работы

Не совсем правильно называть датчик холостого хода именно датчиком. В конце концов, это измерительные устройства, которые обрабатывают и преобразуют информацию, выводят ее на механические или электронные указатели на приборной панели.

Правильно называть датчик холостого хода с регулятором, или просто RXX. RXH играет важную роль в работе двигателя, поскольку обеспечивает слаженное и правильное поведение.силовой агрегат.

Увы, системы самодиагностики на ВАЗ 2109 не идеальны, ведь при выходе из строя регулятора холостого хода вы не оповестите вас даже при элементарном включении сигнальной лампы Check Engine. Поэтому необходимо ориентироваться на признаки поломки.

ПЧ работает следующим образом. При включении замка зажигания шток на датчике смещается до упора, выводится в специальное отверстие дроссельной заслонки. RXH начинает считывать шаги, и клапан возвращается в исходное положение.Когда двигатель работает, с увеличением или уменьшением количества шагов происходит изменение количества воздуха, проходящего через отверстие. Следовательно, в двигателе есть необходимое количество воздуха, обеспечивающее стабильную работу двигателя на холостом ходу.

Функции

RXX регулирует количество воздуха, поступающего в воздух, когда дроссельная заслонка закрыта. Это говорит о том, что RXX выполняет функции автоматической регулировки заданного крутящего момента оборотов на холостом ходу.

Также регулятор принимает участие в процессе прогрева двигателя до оптимальных рабочих температур зимой.Диапазон рабочих температур у РЦБ достаточно широк - от -40 до +130 градусов по Цельсию.

RHX, обладающий столь важными функциями, имеет небольшие размеры и состоит из трех основных элементов:

  • Электродвигатель шаговый;
  • Spring;
  • Стержень с конической иглой на конце.

Регулятор холостого хода установлен на корпусе дроссельной заслонки парой винтов.

Признаки неисправности

Игнорировать признаки выхода из строя датчика холостого хода на вашем впрыске или карбюраторе ВАЗ 2109 ни в коем случае нельзя.Сначала это доставляет дискомфорт при вождении, но вскоре может стать причиной серьезной аварии.

Есть несколько основных симптомов, которые могут указывать на проблемы с RXX:

  • Оборот начинает спонтанно увеличиваться, затем снижаться;
  • При включении холодного силового агрегата обороты не увеличиваются;
  • При использовании дополнительных электрических зависимых устройств, таких как фары или обогреватель, скорости сразу начинают падать;
  • При выключении передачи или на холостом ходу двигатель может споткнуться.

Это не полный список возможных симптомов, но все они косвенные. Поскольку необходимо убедиться, что проблема заключается в RXH, а не в других узлах двигателя, необходимо проверить текущее состояние датчика.

Проверка состояния

Чтобы проверить текущее состояние вашего ЦРБ на автомобиле ВАЗ 2109, выполните несколько последовательных действий.

Пошаговая проверка

Ваши действия

Шаг первый

Включите ручной тормоз. На машине установите антиприводы.Безопасность всегда должна стоять на первом месте при ремонте автомобиля своими руками

Шаг второй

Необходимо добраться до нужного датчика, отключить его от питательной площадки с проводами, а затем с помощью вольтметра проверить наличие напряжения. Минус ставится на двигатель, а плюс установлен на выводах колодок А и D

.

Шаг третий

Включите зажигание, проверьте индикаторы напряжения.Обычно они составляют около 12 вольт. Если вольтметр показывает меньшие значения, возможно, проблема с уровнем заряда аккумуляторной батареи. Если напряжения вообще отсутствуют, придется проверить весь ЭБУ и электрическую цепь. Не исключены чистки.

Шаг четвертый

Проведите еще одну проверку при включенном зажигании. Проверяйте поочередно выводы AB и CD. В нормальном состоянии сопротивление к ним должно быть около 53 Ом.Если RXX работает нормально, измерительный прибор покажет бесконечное сопротивление

.

Пятая площадка

При снятии регулятора холостого хода и включении зажигания подключают блок с питанием. Если при этом конусная игла продвинулась вперед, с прибором все в порядке. Если конусообразная игла не выдвигается, значит RXH вышла из строя и требует замены

Определив, что старый датчик холостого хода на ВАЗ 2109 уже отработал, требует замены.Процедура вполне проходит без посторонней помощи.

Замена или чистка

Практика показывает, что в достаточно большом количестве случаев простая очистка регулятора холостого хода позволяет восстановить его работоспособность. Поэтому советуем в первую очередь опробовать этот метод. А если не даст результата, то работы по замене прибора не будет.

  1. Купить емкость с очистителем для карбюратора. В этом случае ваш двигатель вполне может быть инжекторным.Как раз этот состав отлично подходит для очистки RXH и не только.
  2. Откручиваем колодку с проводами от датчика, откручиваем два фиксатора и снимаем непосредственно затронутый элемент управления.
  3. Очистить регулятор от скопившегося мусора, загрязнений, очистить саму иглу и пружину. Это необходимо делать средством для чистки карбюратора. Используйте винтовые инструменты, чтобы привести в порядок довольно компактное устройство.
  4. Обязательно прочистите открывающийся патрубок регулятора холостого хода на дроссельном узле.Именно там находится конусообразная игла датчика ХХ.
  5. Завершив очистку устройства, верните его на место и проверьте в работе.
  6. Если чистка не принесла желаемого результата, двигатель продолжает вести себя неадекватно, придется приобрести новую ручку и установить ее на место старого датчика.
  7. Обязательно задержите машину перед заменой, отключив минусовую клемму от АКБ, затем отсоедините колодку с проводами питания, открутите крепежные винты и снимите прибор.
  8. Выполните сборку, действуя в обратном порядке.

Автомобили ВАЗ марки 2108, 2109, 21099 комплектуются карбюраторами марки Солекс. Карбюраторы этой разновидности снабжены электромагнитным клапаном, имеющим регулятор холостого хода. В повседневной эксплуатации автомобиля наиболее вероятной причиной пропадания холостого хода является датчик холостого хода карбюратора ВАЗ 2109.

Экономия Petrolich - это новое изобретение, которое призвано снизить расход автомобильного топлива по заявлению производителя на 10-25%, просто вставляя его в прикуриватель машины.
Заработная плата предназначена только для автомобилей с бортовым напряжением 12В, в некоторых автомобилях светодиоды горят даже после выключения мотора.

Здесь могут возникнуть следующие неисправности:
одна). Преимущественно загрязнение толстой части электромагнитного клапана;
2). Выход из строя обмотки;
3). Нет питания на электромагнитном клапане (EMK).

Для исправления работы датчика холостого хода необходимо иметь гаечный ключ на 8, 10, 12, 13, 14, провода, компрессор, лампочку на двенадцать вольт.

Алгоритм проверки датчика холостого хода своими руками:
1. Необходимо снять крышку воздушного фильтра, ключом на десять отвернуть гайку крышки воздушного фильтра.
2. Далее нужно снять сам воздушный фильтр.
3. Откручиваем ключ на восьмерку
4. Гайки крепления нижней части воздушного фильтра.
4. Снимите нижнюю часть воздушного фильтра со шпильки.
5. Сядьте в машину, снимите клемму с электромагнитного клапана и несколько раз коснитесь электромагнитного клапана, при этом вы должны услышать щелчки.
6. При наличии щелчков нужно заглушить двигатель и ключом выключить электромагнитный клапан. Отдельного внимания заслуживает топливный домкрат: необходимо с помощью насоса или компрессора изготовить топливный домкрат и поставить его на место. Соберите все детали в обратном порядке.
7. Если щелчков нет, окружите ключ тринадцатым электромагнитным клапаном. Специальным проводом подать плюс от АКБ на выводе ЕМК, корпусами которого нужно прикоснуться к выводу минус АКБ.
8. Если при этой проверке нет щелчков, это означает, что электромагнитный клапан не работает. Датчик холостого хода стоит от 100 руб.

Но можно прибегнуть к методам Дедова! Датчик холостого хода на карбюраторе ВАЗ 2109 можно доработать. Для этого необходимо сломать пластиковый наконечник ЭМК и установить на его место челюсть. Далее выставляем все детали в обратном порядке.

9. Если щелчки есть, необходимо поставить датчик холостого хода карбюратора ВАЗ 2109 на место.Проверьте двигатель и тестер, есть ли 12 вольт на подающем проводе EMK. Если нет питания, значит, это электронный блок холостого хода, который необходимо заменить.

2109 Форсунка может быть разобрана и заменена сама по себе. Это важный эффект, потому что без холостого хода автомобиль не будет «полным» и принесет массу неприятностей, особенно в крупных городах, где на каждом светофоре и пешеходном переходе приходится сбрасывать скорость. В этой статье пойдет речь о его проблемах и замене, а также замене датчика заднего хода, ведь это не менее важное устройство.

[Скрыть]

Характеристики контроллера XX

Этот пункт предназначен для уменьшения времени прогрева двигателя. Во время этой операции часто быстро трутся детали. Итак: DHH также разработан для уменьшения контакта и износа. Это устройство установлено в дроссельном узле, который находится в моторном отсеке в левой части мотора.

Назначение и принцип работы

Основные узлы устройства: электродвигатель шаговый

  • ;
  • игла коническая совмещенная со стержнем;
  • деталь пружины.
Датчик холостого хода

Как показано на фото, в устройстве есть колодки. Выделен основной механизм - датчик холостого хода форсунки ВАЗ 21099. Серый Видна регулировочная деталь, которая регулирует частоту вращения ротора двигателя. Синий - устройство, предназначенное для считывания информации о скорости вращения коленчатого вала. Если работа идет на холостой ход, воздушный поток в главные цилиндры поступает по специальным каналам.

Зеленый цвет в этой схеме отвечает за сравнение в электронном блоке.Здесь частота вращения двигателя учитывается в соответствии с фактическим числом оборотов.

Датчик температуры охлаждающей жидкости тоже принимает нужный сигнал. Пока схема сравнения не получит необходимой информации, двигатель будет работать на высоких оборотах. В это время воздух регулируется с помощью конической части иглы. Пробой воздуха часто приводит к поломкам и полной остановке мотора.

Делая вывод, можно сказать, что в двигатель попадает определенное количество воздуха, - ровно столько, сколько нужно для работы в подходящем режиме.Этот объем учитывается особым расходом воздуха. Он передает информацию на контроллер, который в зависимости от значения готовит смесь с желаемой концентрацией. После этого через форсунки форсунок впрыскивается в автомобильную сеть. Узнать, где находится датчик холостого хода на форсунке ВАЗ 21099, можно на фото ниже.

Типичные неисправности

К популярным I. частые поломки Датчик холостого хода ВАЗ 2109 Карбюратор и форсунка следующие:

  • неисправность мотора;
  • отказ от действий при отпущенной педали газа;
  • неконтролируемый холостой ход Даже при прогретом двигателе;
  • при выключении трансмиссии глохнет двигатель;
  • при холодном моторе коленвал не увеличивает вращение (по автору видео - девяточка.ремонт).

Инструкция по замене датчика ХХ

Перед заменой необходимо провести диагностику специальным прибором - мультиметром. Для этого нужно ввести в прибор значение измерения напряжения и провести диагностику автомобильной сети на предмет поломки узлов и других неисправностей. При этом щупы надеваются на клеммы Аккорд и показывают напряжение в 12В.

Выключив зажигание нужно отсоединить провода с дхх. В этом случае щуп-мультиметр подключается к основной части машины.Далее нужно включить зажигание, и с помощью второго щупа проверить наличие напряжения на выводах разъема. Если оно ниже 12В или отсутствует, значит произошел обрыв цепи.

Для демонтажа устройства необходимо взять отвертку с крестообразным наконечником и вывернуть два стопорных винта.


Замена dhh крестообразной отверткой

Закрутив левый винт, осторожно затяните регулятор на себя и открутите второй винт.
После этого необходимо очистить воздушный канал от грязи и пыли, а также продуть установку для регулятора.

После этого деталь собирать в обратном порядке. При этом устройство лучше всего откалибровать, а уплотнительное кольцо разрешить смазывать моторным маслом. Расстояние между устройством и краями иглы должно быть 23 мм.

Характеристики датчика SK

При возникновении неисправностей с sq нужно сразу обращать внимание на лампочки и сам датчик.

Назначение и принцип работы

Основная задача этого устройства - включение сигнальных огней, которые подсказывали людям, что автомобиль совершает движение задним ходом.Понятно, что при неподходящем устройстве возможны аварии.

Датчик заднего хода ВАЗ 2109 работает таким образом: при переключении трансмиссии штекер включения прижимается к устройству. Таким образом создаются провода и зажигается лампочка, информирующая о движении транспорта.

Типичные неисправности

Наиболее популярные неисправности:

  1. Перегорели лампочки. Если это произошло, нужно его снять и проверить с помощью мультиметра.
  2. Нарушение контактов.
  3. Устройство не будет работать при плохом контакте контроллера, а также при плохой изоляции контактов. Нарушение изоляции грозит наступлением замыкания.
  4. В случае поломки необходимо убедиться в исправности предохранителя в монтажном блоке. Если он поврежден или расплавился, стоит ввести замену.
  5. Если вышло из строя само устройство, и симптомы неисправности таковы, что все лампы не будут работать или, наоборот, будут работать непрерывно, необходимо заменить его на новый.

Обратная замена Руководство по замене

Перед заменой лучше всего убедиться, что датчик действительно неисправен, и необходимо купить новый.

Для диагностики необходимо сделать следующее:

  • поднять машину и оставить на бекапах;
  • найти на коробке передач (кривошипа) датчик и включить заднюю передачу;
  • проверьте проводимость между выводами 1-3 и 2-4 на задней коробке передач, а затем на нейтрали;
  • в коробке передач не должно быть проводки, как в других положениях.

Заменить датчик заднего хода ВАЗ 2109 может любой автомобилист.

Для начала нужно приподнять машину и откинуть вниз «минусовую» клемму с аккумулятором. Затем слейте масло и снимите защиту с картера. По поводу коробки передач стоит желаемый регулятор. Необходимо отключить его блок от коробки переключения скоростей, затем открутить зажимной болт, которым контроллер держится в картере. Он немного похож на свечу зажигания. Регулятор имеет провод и кнопку, замыкающие контакты.

Новый элемент необходимо установить на старое место, где был установлен регулятор. Закрепить необходимо сначала вручную, а потом специальными крепежными болтами. После этого соедините колодку проводами, обеспечив тем самым регулятор мощности.

После этого можно возвращаться в редуктор жидкости. Еще можно заменить смазку в картере. Далее верните защиту и подключите минусовую клемму к аккумулятору.

Пикап монтажные блоки автомобилей ВАЗ. Монтажный блок Блок предохранителей ВАЗ 2109 Форсунка Расшифровка

Где блок предохранителей схемы карбюратора ВАЗ 21099? Сама плата находится под капотом с левой стороны лобового стекла и закрывается крышкой.Также нарисована условная схема подключения каждого из предохранителей и их номинал (указывается в допустимом диапазоне силы тока, то есть в амперах). Монтажный блок ВАЗ закрыт в пластиковый корпус. Также есть запасные предохранители (по бокам). Однако в «девятке» есть второй блок, который находится уже в машине. Вот те предохранители, которые отвечают за подключение цепи питания к топливным насосам и некоторым другим компонентам.

Блок-схема предохранителей в ВАЗ 21099

Прежде всего, стоит отметить, что на ВАЗ 21099 нового типа, которые выпускались с 1998 года, устанавливались новые вариации БП с П-образными предохранителями.


Изобретение работы то же, но элементы не взаимозаменяемы. Желательно учитывать этот аспект при ремонте или замене предохранителей. В БП нового типа есть сигнальная цепочка, идущая на щиток приборов. Это индикатор, который загорается при появлении неисправности в работе самого блока и электрочайников. В машинах старого образца эта цепь отсутствовала. В некоторых машинах переводился в подушку (индикатор спускового крючка).

Схема монтажного блока (рис. 1), который находится под капотом, находится на крышке изнутри.Это условная схема с отметками, где расположен каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного узла ВАЗ 2109 дополнительно напечатана в инструкции по эксплуатации автомобиля. По нему можно за считанные секунды найти расположение любой из цепей электриков, что дает необходимую информацию для диагностики контакта электрической цепи. Но при этом некоторые из них связывают несколько цепочек. Например, F4 - это не только предохранитель прикуривателя, но и реле, отвечающее за обогрев заднего стекла (если оно есть) и разъем переносной лампы освещения.

Если рассматривать блок предохранителей-форсунок ВАЗ 21099 (без карбюратора), то тут идентичная схема подключения. Единственное исключение - некоторые цепочки не закроются, но это нормально. Как всегда - можно сравнить с условной схемой, которая продублирована на крышке монтажного блока.

Изображение 1. Схема монтажного узла.

Несколько слов о самих предохранителях

Предохранитель - это просто кусок проводника с определенным сопротивлением и максимально допустимой критической нагрузкой.Если указанный диапазон превышен - его внутренняя часть просто плетется, а электрическая цепь разрывается, препятствуя разводке (и ее изоляции).

В автомобиле для каждой из электрических цепей установлены свои предельные значения по текущей мощности. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 ампер. Естественно, если есть предохранитель меньшего номинала, то при малейшем превышении его нормы просто перегружен.Если ставить с большим номиналом, при превышении допустимого значения произойдет разводка электропроводки. Поэтому это так неприемлемо и считается нарушением элементарных норм безопасности эксплуатации транспортного средства.

Блок предохранителей ВАЗ 21099 прямо с завода изначально ставится запасным. Они расположены по обеим сторонам основной платы. В ВАЗ 2108 - тоже самое, но там внутри салона поставлены только реле, отвечающие за работу бензонасоса и обогрев заднего стекла (а также магнитолу).

Интересно, что максимально возможная нагрузка на блок предохранителей приходится на цепь, соединяющую электролифты стекол. Там максимальная сила тока может составлять 30 ампер. В блоках нового образца его заменили на эталон на 20 ампер.

Как заменить предохранители? Для этого вам понадобится:

  • выключить мотор;
  • снимаем минусовую клемму с аккумуляторной батареи. Желательно подождать несколько минут для устранения остаточного напряжения;
  • снимаем крышку предохранителя 2109;
  • с помощью мультиметра найти вышедший из строя предохранитель;
  • проверить цепь на наличие короткого замыкания;
  • поставил новый предохранитель;
  • подать напряжение на цепь и убедиться, что не произошло повторной перегрузки.

Ни в коем случае нельзя ремонтировать с применением неоригинальных комплектующих, а тем более заменяя их на сторонние проводники. Среди российских водителей популярна тенденция вместо предохранителя ставить 5-копеечные монеты (это можно сделать на «девятке» старого образца). Поступая так, вы должны понимать, что вы можете не только сжечь всю электронику автомобиля, но и вызвать пожар!

Как проверить работу электрической схемы?

Для проверки работоспособности блока ВАЗ 2109 достаточно выполнить трансверсию каждой из цепей мультиметром.

В моторных вариациях карбюратор предельно простой, так как контакты агрегата полностью разомкнуты. При обнаружении множественных разрывов будет дешевле и проще заменить весь блок. Новый образец подходит, да еще от 2114 - б.у. там идентичные.

Если работает только одна из частей блока, придется искать порванную цепь. Поиск упростит знание следующих правил:

  • Если не работает схема питания печки, то нужно искать неисправный элемент с помощью F4 или F7.Последний отвечает за работу вентилятора, разносящего внутрь салона теплый воздух;
  • замена прикуривателя понадобится, если не работают сразу несколько цепей: F4, F10, блок 7;
  • для омывателей, патрона переносного фонаря и щеток заднего стекла соответствует реле F7;
  • при неисправности бензонасоса «виновником» является плата предохранителя, которая находится с левой стороны руля (в автомобиле).

Это неисправности, с которыми чаще всего приходится сталкиваться водителям.

Запомните, с блоком предохранителей в карбюраторе ВАЗ 21099 все довольно просто. Самое сложное - это поиск неисправного элемента. Но устранить проблему несложно, если есть запасные предохранители. В ВАЗ 21099, в отличие от ВАЗ 2108, они предусмотрены производителем. Не нужно забывать при необходимости своевременно их восстанавливать.

На автомобили Лада Самара установлено 3 вида монтажных блоков, рассмотрим их разновидности:

Первый тип - монтажный блок с 11 реле, есть два варианта:

Монтажный блок Старый образец (самый единственный)

Монтажный блок нового образца (аналог первого)

Они почти ничем не отличаются, у нового образца просто другое реле и расположение предохранителей и предохранители «нож», которые держат хорошо.У них 11 релюсов и 16 предохранителей. Разъем S11 находится сбоку и контакты смотрят в салон. У обоих встречается прозрачная редкая крышка.
В блоке новый образец платный, ремонтировать и паять проще.

Технические характеристики:
Размеры: Три предохранителя (7, 9 и 10) идут по габаритам, и питаются они от ш5 / 4, ш5 / 13 и ш4 / 13 через кнопку и переключатель ротора, а это сделано для функции «Стояночный свет»: потянув за ключ повернуть поворотный переключатель влево или вправо габаритов, при этом подсветка номера и приборов не включалась.И на кнопку включены все габариты и подсветка.
После 1988 года эта функция была удалена, и все эти три контакта были соединены одним проводом, который подключался сразу к кнопке размеров.

Вентилятор: При подаче массы от датчика на ш6 / 9, реле К9 (при включенном зажигании) и плюс подавались на вентилятор ш5 / 5.

Faroocomiters: При включении света на Ш4 / 8 появился плюс, дальше предохранителя 3, от него на реле Faroocomiters K6.Если включить омыватель лобового стекла, я включил реле, а если фары включены на ш7 / 3, то плюс на моторы.

Если стоит кнопка фарточиторов, то вместо реле на контакты 30 и 87 ставилась перемычка (питание шло на реле в моторном отсеке), включалась кнопкой через контакты sh6 / 7 и sh5 / 15.

Заряд генератора: Эти блоки могут отличаться. На старом образце блок питания на обмотку возбуждения генератора (ш7 / 9) подавался через лампочку заряда от ш5 / 18 и резисторы 100 Ом 2 Вт на зажигании.На блоке нового образца резисторов может и не быть, а это значит, что на холостом ходу генератор не будет заряжаться, а может быть, что sh7 / 9 подключен только к sh7 / 4, который никуда не подключался (видимо что-то в проводке был один, а мы ничего об этом не знаем). Значит, если такой момент возникнет, нужно подключить генератор к панели приборов и поставить резисторы ...

Омыватель заднего стекла: Релюшка бунт омывателя заднего стекла К1, так что мы нажимаем рычаг от себя до упора на доли секунды, а вода все равно течет пять секунд.Чтобы мы не отвлекались на дорогу мыть заднее стекло.

Задние противотуманные фонари.
От кнопок габаритов зеленый провод пошел на предохранитель (болтался рядом с кнопкой, питание появилось если включить фары ближнего или дальнего), от него на кнопку, от кнопки на ш 2/10 и на задние фонари.

Ш4 / 21 связан с ш21 / 17, почему не понятно. И почему Ш20 тоже не понятно.
Ну есть какие-то аномалии, где отверстие под реле есть исправность ламп К4, а контактов нет, тоесть перемычки не нужны, все подключается напрямую в колодке.
Реле:
K1 - реле времени омывателя заднего стекла

K3 - реле стеклоочистителя
K4 - Реле контрольных ламп (или перемычка, или ничего)
K5 - реле переключения дальнего света Far
K6 - реле Phamp Purifiers
K7 - power реле стеклоподъемников
K8 - Реле включения звука
K9 - включение питания вентилятора мотора охлаждения двигателя мощности вентилятора
K10 - Реле обогрева заднего стекла
K11 - Реле включения ближнего света фар
Выключатели:
1 (8A) правый противотуманная фара, индикатор включения
2 (8A) Левая противотуманная фара
3 (8A) Head Pharmackers (на момент включения).Лелл на очистители фар (Контакты). Выключатель омывателей Phamp
4 (16A) Очистители фар (в рабочем режиме). Съемные очистители фар (обмотка). Электродвигатель вентилятора отопителя. Задержка мотора очистителя заднего стекла. Время омывателя заднего стекла. Упаковка против ветра и открывалка заднего тормоза. Реле (обмотка) включения обогрева заднего стекла. Непрерывная лампа обогрева заднего стекла. Зажигание указателей поворота разгрузочного бокса
5 (8А) и реле выключателя поворота и аварийной сигнализации (в режиме индикации вращения).Лампа указателя постоянного вращения. Задние фонари (световая лампа заднего хода).
6 (8А) Задние фонари (стоп-сигналы). Освещение салона. Электроокна входных дверей. Электропитание стеклоподъемников (контакты)
7 (8А) Освещение подсветки номерного знака. Популярная лампа. Фонарик для освещения приборов. Лампа постоянного наружного освещения.
8 (16A) Вентилятор охлаждения мотора и реле мощности (контакты). Реле звукового сигнала и его включения
9 (8А) Левая фара (габаритный свет).Задний фонарь (габаритный свет)
10 (8А) Правая фара (габаритный свет). Правый задний фонарь (общий свет)
11 (8A) Указатели поворота и реле аварийной сигнализации (в аварийном режиме). Лампа непрерывной сигнализации
12 (16А) Элемент обогрева заднего стекла. Реле (контакты) обогрева заднего стекла.
13 (8A) Правая фара (Far Light)
14 (8A) Левая фара (Far Light). Непрерывная лампа включения дальнего света фар
15 (8A) Левая фара (Middle Light)
16 (8A) Правая фара (Middle Light)
Располагается предохранитель задних противотуманных фар (8a) с таким типом монтажных блоков рядом с их переключателем.

Второй тип - монтажный блок с 9 реле, есть два варианта:
старого образца и нового образца.

Самый популярный блок, поставляемый с EUROPANLEL

второй вариант

Они отличаются друг от друга только расположением реле и предохранителей.
От блоков с 11 реле их отличаются подключением каких-то цепей, количеством реле (9 штук, нет реле задержки и стойки омывателя заднего стекла или реле очистителей фар, или вентилятора), количеством предохранителей на блоке. размеры и сами предохранители маркируются иначе.Разъем sh21 находится вверху.
Блок, который на верхнем фото состоит из одной платы, отремонтировать проще.

Блоки с 9 реле (и первый на фото и второй на фото) бывает 2 типов:

Первый тип блоков с 9 реле: К1 - Реле Фарусиллера
Их есть:
Вентилятор: На ш5 / 5 плюс подается напрямую, а вентилятор включается подключением его с массой датчик или помеченный инжектор, управляемый мозгом.
Поэтому иногда возникает ситуация, когда вентилятор не выключается после замены блока. Вам нужно перерезать реле.

Габариты: Пробуксовка с удалением габаритного света было решено поставить 2 предохранителя (F10 и F11), и навесить габариты на них и подсветку, причем питались они только от ш5 / 4, который пошел на кнопку.
Итак: габаритного света не будет.

Сработавший предохранитель был брошен в окна (а это в этих блоках F6), на блок с 11 реле они запитались от предохранителя освещения кабины и стоп-сигналов.
Фарукомитеры: Тоже накормили, но реле включили плюсовую подачу (от кнопки) на ш3 / 16.
Заряд генератора: Ш7 / 9 (по геному) и ш5 / 18 (приборка) подключены всегда все вместе. Но есть варианты, где есть резисторы (на монтажном блоке нарисован белый кружок), это если европейца нет. Остальные блоки только для европанели, там резисторы в приборке.
Омыватель заднего стекла: Подключен напрямую без реле, то есть пока держишь рычаг, водитель льет.

Задние туманки
Здесь 2 варианта разводки щитка приборов:
- Кнопка с фиксацией: При включении фары прошло питание на ш4 / 8 на предохранитель 1. С него на реле фартуров и через sh4 / 21 на кнопку. От кнопки на ш3 / 10 до фонарей.
- Кнопка без фиксации: Есть реле заднего туманка, питается от дребезжащего рядом предохранителя (постоянный плюс). Есть "разрешающие" провода от кнопки габаритов и переднего тумана.Реле управляется потоком минуса от кнопки, подает питание на ш3 / 10 на пятнадцатую заднюю.

На авто с е-газом (с 2011 г.), на ш4 / 21 постоянная мощность для электроагрегата. Он контролирует запирание дверей и задние противотуманки. В этом варианте используется кнопка без фиксации.

Второй вид блоков с 9 реле: К1 - реле вентилятора:
для электронной педали газа
Фарукомитеры: Их реле заменило реле вентилятора, поэтому ш3 / 16 (плюс от кнопки) пошло прямо на ш7 / 3 на белье под капотом, в которое входят автомобилисты.А на ш4 / 21 служил постоянный плюс на иммобилайзер (точнее блок электро, есть еще и реле задних туманок) и центральный замок.
Вентилятор: Освобождающий контакт Ш4 / 8 (был плюс от света) и Ш4 / 13 (был плюс от габаритов на высоких и низких торпедах) питаем обмотку, эти контакты идут на проводку инжектора, а они включил релюшку К1, а на ш5 / 5 Плюс на вентилятор запила.

Поэтому иногда возникает ситуация, когда вентилятор работает от света и габаритов, а иногда вообще не работает.Надо переподключить, либо поставить перемычку и снять реле.
Остальное тоже как шесть оксидов.
Ну, когда АвтоВАЗ понял, что у людей уже несколько десятков лет ошибка по ошибке вместо первой (потому что были рядом) стали использовать ш6 / 1, подключили к переключателю фонарей заднего хода, а на ш 2 / 9 (на семнадцатой связан с Ш21 / 19) оказался плюс сделать иммобилайзер-блок электроагрегата пилота при включении задней трансмиссии. Это в основном на автомобилях с электронной педалью газа.
Реле:
K1 - Реле включения очистителей персонала
OR
K1 - Реле включения вентилятора двигателя (Е-газ)
K2 - Реле-копатель работы и указатели аварийной сигнализации
K3 - Реле очистителя лобового стекла
K4 - Реле управления лампами остановки Сигнальные огни и габаритные огни
Или перемычки при отсутствии реле
K5 - Реле включения электрических стеклоподъемников
K6 - Реле включения звука
K7 - Реле выхода заднего манометра
K8 - Реле включения дальнего света фар
K9 - Боль Light Relay Phase Light
Автоматические выключатели:
F1 (10A) Головные уборщики (на момент включения).Лелект на очистители фар (Контакты). Фара включения омывателя
ИЛИ
F1 (20а) реле, лампы и индикатор задних противотуманных фонарей. Блок управления дверным замком. Двери замка мотора-детей (E-Gas)
F2 (10A) ЛАМПА, ОТНОСИТЕЛЬНАЯ ИНФОРМАЦИЯ РАДИО И АУКТИВНОЙ ТРЕВОГИ (в режиме тревоги). Лампа Continant и выключатель аварийной сигнализации
F3 (10A) Floof Lighting Salon. Прамп индивидуального освещения салона. Подсветка напольного выключателя. Фонарик поджигает
F4 (20A) Прикуриватель.Облегчение обогрева заднего стекла (контакты). Элемент обогрева заднего стекла.
F5 (20A) Мотор вентилятора системы охлаждения двигателя и реле переключения (контакты). Крышка сигнальная и включение
F6 (30A) Выключатели электростеклоподъемников. Электроизоляция окон. Старшее включение электрических стеклоподъемников (контакты)
F7 (20A) Электродвигатель вентилятора отопителя. Выборщик омывателя. Электрибор омывателя заднего стекла. Элексипрод очистителя заднего стекла. СВЯЗАННЫЕ ИНСТРУКЦИИ ПО ИГРЕ (обмотка).Освещение разгрузочного ящика. Регистраторы фар (в рабочем).
Выключатель и индикатор обогрева заднего стекла (на электронном газе не используется)
F8 (7,5A) Правая противотуманная фара
F9 (7,5A) Левая противотуманная фара.
F10 (7,5А) Фара левая (общий свет). Задний фонарь (габаритный свет). Освещение Освещение Освещение Освещение Лампа Лампа. Освещение пола. Лампа постоянного наружного освещения.
E-gas дополнительно блок управления электропакетом
F11 (7,5A) Фара правая (габаритный свет).Задний фонарь прямого действия (общий свет)
F12 (7,5 А) Правая фара (средний свет)
F13 (7,5 А) Левая фара (средний свет)
F14 (7,5 А) Левая фара (дальний свет). Непрерывная лампа включения дальнего света фар
F15 (7.5A) Правая фара (Far Light)
F16 (15A) Повторное замораживание индикаторов поворота и аварийной сигнализации (в режиме индикаторов поворота). Индикаторы вращения в режиме индикации вращения и соответствующая контрольная лампа. Лампа света (лампа заднего хода). Мотор и переключающее реле очистителя лобового стекла.Выключатель возбуждения генератора (при запуске двигателя). Выключатель наружного освещения. Блок БСК.Маршуда. ПОДСОЕДИНЕНИЕ ЭЛЕКТРОЭНЕРГИИ Электростеклоподъемники и подогрев сидений (заводские). Сигнал Equile
На усовершенствованном электрическом блоке управления E-gas, выключателе стоп-сигнала, выключателе и индикаторе заднего обогрева воздуха
F17-F20 Запасные предохранители

Монтажный блок ВАЗ 2109 Электромонтажная схема включает в себя все реле и предохранители, отвечающие за питание узлов.

Он объединяет линии электропередач и здесь монтируются все элементы схем распределения тока.Блок представляет собой съемную коробку, на внутренних сторонах заглушек которой установлены реле, предохранители и платы с выводами жгутов проводов.

Следует учитывать, что ЭБУ инжекторных двигателей имеет отдельную проводку.

Основные сведения о монтажном блоке

В зависимости от года выпуска и типа двигателя электросхема ВАЗ 2109 собирается в различных вариантах исполнения.

Таким образом, на моделях карбюраторов блочная компоновка представлена ​​в модификациях типа 17.3722. Имеет круглые плавкие предохранители из нетканого материала, которые часто выходят из строя и требуют замены.

В моделях S. Инжекторный Двигатель Применено новое оборудование для силового агрегата ВАЗ 2109. Теперь блок стал надежнее за счет установки новых предохранителей плоского типа. Благодаря своей ножевой конструкции плоская поверхность создает большую площадь контакта, и они стали более надежными.

Найти в каталоге Новый агрегат можно обозначить 2114-3722010-60.

Отличие ВАЗ 2109 электрических ходов этих двух блоков:

  • в подключении вентилятора охлаждения радиатора;
  • маркировка разъема реле и предохранителей;
  • отсутствие двух реле.

Маркировка разъемов и предохранителей

В связи с тем, что имеется различие в маркировке компонентов схемы расположения узлов, необходимо точно знать, какой Монтаж Электрошам ВАЗ 2109 наносится на технику.

  • года выпуска ВАЗ 2109;
  • Тип двигателя
  • ;
  • тип панели приборов;
  • Конфигурация опции
  • .

Зная эти исходные данные, можно найти фото схемы на сайте автомобилистов.Точно так же можно работать с интерактивной схемой, которая отображает именно поиск электропроводки.

На этих схемах и указывается маркировка узлов для каждого типа блоков. Так, если коммутационные реле на старой схеме были обозначены цифрой 1, то в новом блоке это К1. Все узлы указаны на схемах и прилагаемой к ним спецификации. Все предохранители указаны на колодке блока. По схеме определяется зона ответственности каждого продукта.Автомобиль ВАЗ 2109 Электросхем, в монтажный блок которого входят разъемы соединений проводов, эти изделия маркируются буквой ш.

Как не перепутать провода

Многие разноцветные провода не должны вызывать затруднений при поиске неисправностей своими руками. Провода имеют четкий акцент на цвете:

  • желтый - габариты;
  • красный - стоп-сигнал;
  • синий - реверс;
  • оранжево-черный - туман.

Осталось только выбрать нужный цвет провода и проверить его исправность и подключить.

Устранение неисправностей

Электрическая схема монтажного блока является основным узлом, обеспечивающим работоспособность автомобиля. Если нет нужного навыка, работу по настройке блока лучше доверить специалистам. Цена ремонта будет несоизмерима со стоимостью транспортировки вышедшей из строя машины. Если ремонт производится самостоятельно, инструкцию по ремонту можно найти на видео программ обучения мастеров.

Блок демонтажный

Для снятия, снятия агрегата с места установки необходимо понимать, что это узел энергетического комплекса.Поэтому, отсоединив проводку, необходимо разметить разъемы для последующего сбора.

Открыв капот, обнаруживаем с левой стороны под краем лобового стекла блок, который крепится пластиковыми хомутами. Им нужно взять и освободить ящик. Сверху он прикрыт резиновым чехлом, который сдвигается в сторону. После перемещения корпуса следует отсоединить колодку с проводами.

После этого блок освобождается от двух гаек крепления и поднимается над местом установки, насколько к нему тянулись провода.При отключении проводов оплавил разъемы, чтобы в дальнейшем было легче провести обратную операцию установки.

Блок выстрела Установите на рабочую поверхность и открутите крепление нижней крышки, состоящее из 8 болтов. После этого вставляем жучок в щель и выполняем разъем корпуса. Вся схема будет перед вашими глазами. Изучите, сравните с инструкциями, представленными в инструкции, и найдите место неисправности. Часто на этапе устранения неполадок требуется помощь специалиста.

Следует найти:

  • нарушение в плате;
  • неисправен предохранитель;
  • связанное реле.

После замены детали, устранения повреждений, блок собирается и устанавливается на место в обратной последовательности. Независимо от типа используемой в электросхеме автомобиля Блоки устанавливаются одинаково.

Характерная неисправность блока

Часто выход из строя происходит из-за заблокированного предохранителя. Найти это легко. Замена будет заменена на такой же предохранитель с такими же текущими параметрами нагрузки.Необходимо выяснить причину срабатывания защиты. Если проблему не устранить, может случиться серьезная поломка.

Если проблема возникла в плате, то это может быть связано с окислением металла на схеме. Если контакты окислились, их можно почистить. Следует убрать предохранители и реле с места установки. Работы по очистке током следует производить осторожно, а при использовании паяльника для восстановления участка предпринимаются все меры по защите платы от случайного повреждения.Заменить блок будет намного проще.

Как работать со схемой электроблока

По входным данным выхода ВАЗ в информационных базах следует найти схему монтажного узла того типа, который устанавливается на конкретный тип автомобиля. При этом обычно предусмотрены две схемы. Общий вид всего блока позволяет оценить полное сходство искомой схемы с существующим узлом.

Вторая схема - это разводка внутри блока.Это необходимо для детального изучения и устранения неполадок. На сайте есть возможность ознакомиться с интерактивной схемой, которая поможет отследить схему на предметах.

Сборочная единица ВАЗ 2109 предназначена для объединения жгутов проводов, а также для размещения реле и предохранителей. На первых моделях использовался монтажный блок типа 17.3722. Он состоит из корпуса, состоящего из двух частей, и печатной платы, к которой припаяны выводы для соединения с площадками жгутов проводов, установки реле и предохранителей.Ниже представлена ​​принципиальная схема крепления агрегата ВАЗ 2109 тип 17.3722.

На последних моделях применяется навесной агрегат ВАЗ 2109 типа 2114-3722010-60. В этом блоке применяются предохранители плоско-ножевого типа. Контактное соединение таких предохранителей более надежное, так как они имеют большую площадь контакта.


Замена жгутов электропроводки вилок электропроводки идентична блоку 17.3722. Обозначения предохранителей и защищаемых цепей несколько отличаются.Схема монтажного блока ВАЗ 2109 представлена ​​ниже


На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но они отличаются подключением радиатора.
Ниже показано расположение заглушек монтажного блока.

Ниже приведены характеристики предохранителей и защищаемых цепей. * Номера предохранителей с буквой F относятся к предохранителям сборочной единицы 2114-3 и 22010-60

Номер предохранителя ' Защищенные цепи
1 (8 А) F9 (7.5 A) Правая противотуманная фара
2 (8 A) F8 (7,5 A) Левая противотуманная фара
3 (8 А) F1 (10 а) Очистители фар (на момент включения). Реле включения очистителя
Фары (контакты). Переключающий клапан омывателя Phamp
4 (16 A) F7 (30 A) Очистители фар (рабочий режим). Реле с очистителями персонала
(обмотка). Электродвигатель вентилятора отопителя. Электродвигатель стеклоомывателя.Моторчик очистителя заднего стекла. Реле времени заднего слоя. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения системы охлаждения двигателя электрическая рис. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла.
Лампа освещения значка
5 (8 A) F16 (15 A) Указатели поворота и реле-прерыватель поворота и сигнальные индикаторы (в режиме индикации вращения). Контрольная лампа указателя поворота. Задние фонари (фонари заднего хода).
Реле включения очистителя двигателя и очистителя лобового стекла. Обмотка возбуждения генератора (при запуске двигателя). Контрольная лампа уровня тормозной жидкости. Лампа проверки давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло "Ситор". Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 A) FB (10 A) Задние фонари (стоп-сигналы). Планка салонного освещения
6 (8 A) F6 (30 A) Электростеклоподъемники передних дверей.Включение стеклоподъемников
7 (8 A) F10 (7,5 A) Подсветка знаков ссуды. Подкаст лампа. Приборы осветительные лампы. Контрольная лампа наружного освещения. Плата подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 А) F5 (20 а) Электродвигатель вентилятора системы охлаждения двигателя и реле переключения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А) Левая фара (общий свет).Фонарь задний левый (габаритный свет)
10 (8 A) F11 (7,5 A) Правая фара (общий свет). Фонарь задний правый (габаритный свет)
11 (8 A) F2 (10 A) Указатели поворота и метка сигнального реле (в режиме сигнализации). Контрольная лампа аварийной сигнализации
12 (16 А) F4 (20 А) Элемент обогрева заднего стекла. Реле (контакты) обогрева заднего стекла. Розетка для переносной лампы.
Сигарета
13 (8 A) F15 (7,5A) Передняя правая фара (Far Light)
14 (8 А) F14 (7.5 А) Фара левая (Дальний свет). Контрольная лампа включения дальних фар
15 (8 A) F13 (7,5 A) Левая фара (средний свет)
16 (8 A) F12 (7,5 A) Правая фара (средний свет)
админ. 06.10.2011

«Если вы заметили ошибку в тексте, выделите это место мышкой и нажмите Ctrl + Enter» «Если статья была вам полезна, поделитесь ссылкой на нее в социальных сетях»

Одной из причин проблем, с которыми сталкиваются автолюбители, являются неисправности предохранителей на ВАЗ 2109.Поэтому, чтобы иметь представление, как работают предохранители ВАЗ 2109, нужен каждый водитель, а еще лучше иметь навыки предупреждения такой поломки.

ВАЗ 2109 предохранители функции

Предохранители состоят из двух блоков: один под капотом, другой внутри салона автомобиля под панелью. Назначение любого предохранителя - защита определенного устройства ВАЗ 2109 от перегрева и возгорания.
При накоплении энергии в электрической цепи машины может произойти замыкание, и это приведет к поломке одного из устройств.В этом случае весь удар предохранитель принимает на себя.
Цена будет значительно ниже, чем у любого другого устройства, которое он защищает.

Расшифровка предохранителей ВАЗ 2109

Номер предохранителя Что отвечает:
F9. Фара противотуманная правая
F8. Левая противотуманная фара
F1. Плеер для флиса
F7. Вентиляторы отопителя и радиатора, электродвигатель насоса омывателя, омыватель заднего стекла, перчаточная лампа, обогреватель и омыватель заднего стекла.
F16 Фонари задние, лампочки индикации поворотов, щетки лобового стекла, датчик уровня тормозной жидкости, генератор.
F16 Воздушная заслонка карбюратора, давление масла, ручной тормоз, охлаждающая жидкость, проем дверцы, контрольная лампа, уровень топлива, залито в бак.
F3. Фары задние, свет в салоне.
F6. Электрические стеклоподъемники
F10. Подсветка номера, осветительных приборов и приборной панели, габаритов, прикуривателя.
F5 Звуковой сигнал
F11 Gaspel Фонарь задний
F2. Чрезвычайная ситуация
F4. Элемент, служащий для обогрева заднего стекла, реле включения этого обогрева, прикуриватель, подключение патрона переносной лампы.
F15 Фара сельская
F14 Фара левая
F13 Ближний свет передний левый
F12. Фара средняя правая

Замена автомобильных предохранителей ВАЗ 2109

Замена предохранителей на ВАЗ 2109 производится в блоке, установленном в задней части моторного отсека, со стороны водителя. Большинство электрических цепей автоматических предохранителей.
Внутри блока предохранителей на крышке указаны сила тока и номер предохранителя в амперах.
При обрыве блока предохранителей ВАЗ 2109 производится замена тех элементов, которые привели к неисправности автомобильного устройства.Определить это можно по обрыву или нестабильной работе узла, питающегося электричеством.
В автомобиле ВАЗ 2109 не подлежат защите предохранители:

  • Цепи зажигания.
  • Генератор (см.).
  • Пуск двигателя.
  • Реле замка двери.
  • На фары.

Это позволяет не устанавливать дополнительные элементы, которые в любой, самый неподходящий момент могут выйти.

Совет: Всегда иметь при себе комплект запасных предохранителей, которые при необходимости следует заменить своими руками.

  • Каждому из блоков соответствуют только определенные предохранители.
  • Расчетное значение тока предохранителя указано на его корпусе.
  • Для снятия предохранителя с блока необходимо использовать специальный пинцет, закрепленный в блоке.
  • А предохранитель захватывается пинцетом и вытаскивается.

  • Запасные предохранители устанавливаются перед блоком.
  • Замена предохранителя ВАЗ 2109 производится установкой его в разъем разъема и нажатием до фиксации.
  • С левой стороны щитков приборов на проводах установлен дополнительный предохранитель, защищающий цепь противотуманных задних фонарей, на ток 8 ампер.

Совет: Перед установкой нового предохранителя необходимо четко определить причину, по которой он сгорел, только после замены на новый.

Заменить предохранители на ВАЗ 2109 можно только на текущую силу тока. В противном случае электрические приборы могут выйти из строя.
На ранних моделях Авто ВАЗ 2109 Блок предохранителей состоит из пальчиковых элементов, они отличаются невысокой надежностью.Патроны предохранителей выполняются из пружин, и в месте плохого контакта выделяется много тепла, которое может оплавить корпус блока, из-за чего верх держателей вылетает и они плохо зажимают детали.
Следовательно, необходимо заменить блок предохранителей ВАЗ 2109 старого образца на новый, с вилочными элементами.

Совет: При замене старого блока предохранителей новый ВАЗ 2109 предусматривает в системе охлаждения двигателя подключение электродвигателя вентилятора через реле. В противном случае они могут сжечь дорожки на печатной плате, которые проводят ток.
Дополнительно нужно установить датчик на электровентилятор для его включения, в связи с тем, что его контакты рассчитаны на большее значение.

Разборка блока предохранителей Авто ВАЗ 2109

Для работы используется набор драйверов.
Инструкция по выполнению работы:

  • Аккумулятор отключен.
  • Разобрал в салоне "Бардац".
  • Со стороны сиденья пассажира разъединены разъемы жгута проводов.Каждый элемент имеет свой цвет. Для правильной сборки под каждым разъемом есть кружок соответствующего цвета.
  • В роторной части автомобиля снята крышка узла крепления.
  • Поворотные кулаки на «10» - это открученные гайки крепления блока предохранителей.
  • Устройство поднято, четыре разъема и один сзади отключены.

  • Монтажный блок снят.
  • Прокладка очищена, как показано на фото.

Ремонт блока автомобильных предохранителей ВАЗ 2109

Итак:

  • Все реле и предохранители извлечены.

Совет: При сборке необходимо следить за тем, чтобы номинальное значение тока соответствовало установленному предохранителю. Установка в лифт реле выполняется с разметкой его места, чтобы не было путаницы при сборке.

  • Обнаружен сгоревший след.
  • Участок пришел в негодность.
  • Окисленные места очищены бензином.
  • Новый припой для проволоки.
  • Сборка блока осуществляется путем разборки.

Своевременный ремонт, замена старого блока предохранителей ВАЗ 2109 повысит надежность узлов автомобиля, а их исправное состояние является залогом при движении автомобиля по бездорожью. Как это выполнено на автомобиле ВАЗ 2109, это хорошо видно на видео.

Монтажный блок. Распиновка монтажных колодок для автомобилей ваз схема расположения предохранителей форсунка ваз 2109

Любой отечественный ВАЗ-2109 имеет, как правило, и старые, и новые модели оснащены такой системой.Благодаря такой системе вся электропроводка совмещена между собой. Функционирование блока питания позволяет предотвратить поломку электрооборудования, которое предусмотрено в автомобиле.

Внешний вид устройства

Схема

Итак, чтобы понять, где находится ВАЗ-2109, изначально следует помнить, что эта модель отечественного автопрома имеет несколько существенных отличий. В частности, автомобили, выпущенные до 1998 года, имеют блок, не характерный для автомобилей более поздних лет.

В старых моделях блок питания имеет маркировку 17.3722, его основные компоненты - корпус и инженерная плата. К последнему указанному элементу присоединяются все имеющиеся проводные контакты, а также предохранители и реле.

Что касается более современных станков, выпущенных после 1998 года, то блок имеет код 2114-3722010-60. Разница между двумя типами систем заключается в том, что последние имеют плавкие части.

Если автомобилист решит провести какие-либо манипуляции с системой предохранителей, он должен понимать, что впрыск топлива (карбюраторный или инжекторный) в этом вопросе значения не имеет.Немаловажным фактом является то, что расположение монтажного блока везде одинаковое. Вы можете найти систему в моторном отсеке недалеко от места водителя, рядом с лобовым стеклом.

Если говорить о существенных различиях между двумя версиями блока питания, стоит отметить тот факт, что детали блока маркированы по-разному, элементы системы различаются номиналами. Кроме того, в новом блоке питания отсутствует реле вентилятора двигателя и реле времени, регулирующее омыватель заднего стекла.

Предохранители печки установлены в старом автомобиле

Если автомобилист желает узнать, какой предохранитель отвечает за печку ВАЗ-2109 в автомобиле старого образца, он должен среди всего перечня комплектующих проводов и элементов найти цифру F7, сила тока на такой детали всего 30 A. Этот предохранитель содержит цепь, состоящую из электродвигателя, электродвигателя омывателя лобового стекла, а также реле включения вентилятора радиатора.

Предохранители блока отопления установлены в старом автомобиле

Как было сказано чуть ранее, схема монтажного блока, который установлен в автомобилях новой модели, отличается от своего прототипа.Как показывает практика, описанная схема расположения деталей работает на всех типах двигателей.

Чтобы понять, как работает ВАЗ-2109, следует обратить внимание на несколько важных элементов. Например, предохранитель №4 на ток 16 А отвечает за катушку реле вентилятора радиатора, а также за исправность электрической цепи электродвигателя отопителя. Седьмой элемент блока питания с током 8 А способен предотвратить выход из строя лампы, через которую подсвечиваются ручки печки и прикуривателя, восьмой, с током 16 А, отвечает за электродвигатель вентилятора радиатора.

общая информация

Если автомобилист заметил, что машина ВАЗ-2109 перестала исправно функционировать, например, вентилятор отопителя, скорее всего, придется грешить на. На самом деле замена такого элемента - процесс несложный, гораздо важнее выяснить причину его неработоспособности. Неисправность может вызвать короткое замыкание, из-за которого автовладельцу придется разбираться в цепи, идущей непосредственно на некомпетентный элемент. Чтобы проверить исправность предохранителя F7, необходимо убедиться в исправности электродвигателя омывателя фар, подсветки отделения для печати и прикуривателя.

Заключение

Если автомобилисту нужен предохранитель для печки ВАЗ-2109, он может самостоятельно, пользуясь данной инструкцией, найти необходимый элемент системы, проверить его работоспособность и при необходимости заменить.

В каждой машине есть блок с предохранителями для разных устройств. Чтобы все это не случайно расположилось на кузове автомобиля, специально создан пластиковый блок с крышкой, в котором аккуратно и промаркированы предохранители.

Схема

Предохранитель - это устройство, которое защищает, в данном случае, любое электронное устройство от возгорания или замыкания.Предохранители устанавливаются так, что в случае короткого замыкания они сгорают быстрее, чем устройство, которое они защищают. Таким образом, электрический ток прерывается и не течет к устройству, если нить предохранителя сгорела.

«Девятки», то есть ВАЗ 2109, бывают двух типов:

Блок предохранителей с кодом 17.3722 устанавливался на автомобили данной модели до 1998 года. Внутри блока находится инженерная плата, к которой припаиваются контакты проводки, реле и предохранители.

Если, то причина либо в предохранителе, либо в электрической цепи.

Блок предохранителей с маркировкой 2114-3722010-60 был установлен на автомобиле 2109 после 98 года. Предохранители уже начали использоваться в этом блоке.

Блок предохранителей карбюраторного и инжекторного двигателей ВАЗ 2109 ничем не отличается. Деление происходит только до и после 98.

Блок питания расположен аналогично. Он находится под капотом, слева под лобовым стеклом.

В чем разница между старым и новым блоком предохранителей на 2109?

Отличия заключаются в следующем:

  1. Обозначение.
  2. Номинальная мощность.
  3. В новом блоке предохранителей нет таймера омывателя заднего стекла и реле электродвигателя вентилятора системы охлаждения.

Блок старомодный

Номер предохранителя: Сила тока: Что защищает:
F1 10A Предохранитель резервный (дополнительный)
F2 10A Указатели поворота, прерыватель аварийной сигнализации (при включенном аварийном свете), контрольная световая сигнализация
F3 10A Задний стоп-сигнал, освещение салона
F4 20A Обогрев заднего стекла, контакты включения обогрева заднего стекла, гнездо для переноски, прикуриватель
F5 20A Звуковой сигнал (клаксон), выключатель звукового сигнала
F6 30A Резервный предохранитель
F7 30A Электродвигатель вентилятора печки, электродвигатель омывателя лобового стекла, реле включения вентилятора электрического радиатора, реле обогрева заднего стекла, контрольная лампа обогрева заднего стекла, лампа освещения вещевого ящика
F8 7.5А Резервный предохранитель
F9 7,5A Резервный предохранитель
F10 7,5A Левый габаритный огонь
F11 7,5A Фонарь габаритный правый
F12 7,5A Фара ближнего света правая
F13 7,5A Фара ближнего света левая
F14 7,5A Левая фара дальний свет, контрольная лампа дальнего света
F15 Фара дальнего света правая
F16 15A Указатели поворота и реле-прерыватель аварийки (при включенных поворотниках), контрольная лампа указателей поворота, задних фонарей заднего хода, мотор-редуктор и реле включения дворников, контрольная лампа давления масла, указатель ручного тормоза лампа, индикатор температуры охлаждающей жидкости, индикатор уровня топлива, лампа индикатора резерва топлива, вольтметр

Блок предохранителей 17.3722
Реле

Перечислим номера реле и их функции в таблице:

Номер реле Функции
1 Производительность чистящих элементов передней оптики
2 Рабочие характеристики двигателя омывателя заднего стекла
3 Защита от поломки указателя поворота и световой сигнализации
4 Защита от выхода из строя электродвигателя стеклоочистителя
5 Позволяет определить исправность лампы
6 Защита от перенапряжения для обогрева заднего стекла
8 Фара дальнего света
9 Фары ближнего света
11 Отвечает за работу вентилятора охлаждения двигателя... Если это реле выйдет из строя, двигатель может перегреться.
12 Звуковой сигнал

Блок предохранителей новый

В таблице приведены обозначения предохранителей, что они защищают и на какой ток рассчитаны:

Номер предохранителя Номинальный ток Функции
1. 8A Резервный предохранитель
2. 8A Резервный предохранитель
3. 8A Резервный предохранитель
4. 16A Обмотка реле вентилятора радиатора, выключатель и электрическая цепь электродвигателя печки
5. 3A Выключатель аварийного света в режиме указателя поворота, прерыватель указателя поворота, выключатель указателя поворота, индикатор указателя поворота, индикатор указателя поворота, переключатель оптики заднего хода, фонари заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, указатель уровня бензина, индикатор температуры охлаждающей жидкости, датчик температуры, сигнальная лампа и датчик аварийного давления масла, лампа аварийного тормоза, гидравлический переключатель тормозной системы, переключатель ручного тормоза
6. 8A Выключатель стоп-сигналов и лампы внутреннего освещения
7. 8A Лампы освещения салона, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, подсветка перчаточного ящика, выключатель и лампа подсветки панели приборов
8. 16A Klaxon, выключатель звукового сигнала, электродвигатель вентилятора радиатора
9. 8A Фонарь левый, задний фонарь левый
10. 8A Фонарь правый, фонарь задний правый, выключатель противотуманного света, контрольная лампа противотуманного света
11. 8A Выключатель и прерыватель указателей поворота, указатели поворота, контрольная лампа в режиме аварийной сигнализации
12. 16A Прикуриватель, патрон для переноски лампы
13. 8A Дальний свет, правая фара
14. 8A Дальний свет левой фары, контрольная лампа дальней оптики
15. 8A Ближний свет, правая фара
16. 8A Левая фара ближнего света
Реле

В таблице приводим распиновку блока предохранителей новой модели 2109:

Обозначение реле Что делает:
K1 Без него не будет работать двигатель омывателя заднего стекла
К2 Ответственный за работу указателей поворота и световой сигнализации
K3 Обеспечивает работу стеклоочистителя
К4 Защищает стоп-сигналы и габариты автомобиля
K5 Обеспечивает работу дальнего света
K6 Обеспечивает работу омывателя оптики
K7 Защищает электродвигатель стеклоподъемника, если он установлен на вашем автомобиле
K8 Звуковой сигнал или просто клаксон
K9 Защищает от перенапряжения, поступающего на вентилятор охлаждения двигателя
K11 Ответственный за работу обогревателя заднего стекла
K12 Обеспечивает работу ближнего света фар

Снятие и замена

Если какое-либо устройство не работает, первым делом нужно найти причину самого простого действия, а это проверка предохранителя.То есть сначала ищем нужный предохранитель, отвечающий за конкретное устройство, потом проверяем, исправен он или перегорел.

Как заменить предохранитель:
  1. Открыть капот, отсоединить массу аккумулятора (-).
  2. Открыть БП.
  3. На внутренней крышке блока нанесено обозначение, где и какой предохранитель находится.
  4. Снимите предохранитель.
  5. Установите новый и проверьте.

Видео

Сборка блока предохранителей ВАЗ 2109.

Как снять блок питания.

Как паять цепь блока предохранителей.

Одна из причин проблем, с которыми сталкиваются автомобилисты, - это выход из строя предохранителей на ВАЗ 2109. Поэтому каждый водитель должен иметь представление о том, как заменяются предохранители ВАЗ 2109, а еще лучше - иметь навыки предотвращения таких поломка.

Функции предохранителей ВАЗ 2109

Предохранители расположены в двух блоках: один под капотом, другой внутри автомобиля под панелью.Назначение любого предохранителя - защитить определенный прибор ВАЗ 2109 от перегрева и возгорания.
При накоплении энергии в электрической цепи машины может произойти короткое замыкание, а это приведет к поломке одного из устройств. В этом случае весь удар берет на себя предохранитель.
Цена будет значительно ниже, чем у любого другого устройства, которое оно защищает.

Расшифровка предохранителей ВАЗ 2109

Предохранитель № За что отвечает:
F9 Фара противотуманная правая
F8 Левая противотуманная фара
F1 Омыватель фар
F7 Вентиляторы отопителя и радиатора, электродвигатель насоса омывателя, омыватель заднего стекла, лампа бардачка, обогреватель и омыватель заднего стекла.
F16 Задние фонари, указатели поворота, щетки лобового стекла, датчик уровня тормозной жидкости, генератор.
F16 Заслонка карбюратора, давление масла, ручной тормоз, охлаждающая жидкость, проем дверцы, контрольная лампа, уровень топлива в баке.
F3 Задние фонари, освещение салона.
F6 Стеклоподъемники
F10 Освещение салона, подсветка приборов и панели приборов, габариты, прикуриватель.
F5 Звуковой сигнал
F11 Фонарь задний правый размер
F2 Чрезвычайная ситуация
F4 Элемент обогрева заднего стекла, реле включения этого обогрева, прикуриватель, подключение переносного патрона лампы.
F15 Фара правая
F14 Фара левая
F13 Фара ближнего света левая
F12 Фара ближнего света правая

Замена предохранителей автомобиля марки ВАЗ 2109

Замена предохранителей на ВАЗ 2109 производится в блоке, установленном в задней части моторного отсека, со стороны водителя.Большинство электрических цепей в автомобиле защищены предохранителями.
Внутри блока предохранителей сила тока и номер предохранителя указаны на крышке в амперах.
При открытом блоке предохранителей ВАЗ 2109 производится замена тех элементов, которые привели к выходу из строя автомобильного устройства. Это может определяться прекращением работы или нестабильной работой узла, на который подается питание от электричества.
В автомобиле ВАЗ 2109 защите предохранителями не подлежат:

  • Цепи зажигания.
  • Генератор (см.).
  • Запуск двигателя.
  • Реле замка двери.
  • Фары в комплекте.

Это позволяет не устанавливать дополнительные элементы, которые в любой, самый неподходящий момент могут выйти из строя.

Совет: Всегда имейте при себе комплект запасных предохранителей и при необходимости замените его самостоятельно.

  • Каждому из блоков назначены только определенные предохранители.
  • Номинальный ток предохранителя указан на корпусе предохранителя.
  • С помощью специального пинцета, закрепленного в блоке, необходимо извлечь предохранитель из блока.
  • Пинцетом возьмите предохранитель и вытащите его.

  • Запасные предохранители устанавливаются в передней части агрегата.
  • Замена предохранителя ВАЗ 2109 производится установкой его в розетку разъема и нажатием до фиксации.
  • С левой стороны панели приборов на проводах установлен дополнительный предохранитель, защищающий цепь противотуманных фар с силой тока 8 ампер.

Совет: Перед установкой нового предохранителя необходимо четко определить причину, по которой он перегорел, только после этого заменить на новый.

Заменить предохранители на ВАЗ 2109 можно только на те, которые рассчитаны на такую ​​же силу тока. В противном случае электрические устройства могут быть повреждены.
На ранних моделях автомобиля ВАЗ 2109 блок предохранителей состоит из пальчиковых элементов, они отличаются невысокой надежностью. Держатели предохранителей изготовлены из пружин, и в месте плохого контакта выделяется много тепла, которое может расплавить корпус блока, что приводит к колебанию держателей, и они не сжимают детали плохо.
Следовательно, необходимо заменить старый блок предохранителей ВАЗ 2109 на новый, с элементами вилки.

Совет: При замене старого блока предохранителей новый ваз 2109 предусматривает в системе охлаждения мотора подключение мотора вентилятора через реле. В противном случае пути, по которым проходит ток, могут сгореть на печатной плате.
Кроме того, на электровентилятор нужно установить датчик для его включения, в связи с тем, что его контакты рассчитаны на большее значение тока.

Разборка блока предохранителей автомобиля ВАЗ 2109

Для работы используется набор приводных инструментов.
Рабочие инструкции:

  • Аккумулятор отключен.
  • Разобрал в «бардачке».
  • Со стороны пассажира отсоединить разъемы жгута проводов. Каждый элемент имеет свой цвет. Для правильной сборки под каждым разъемом есть соответствующий цветной кружок.
  • В моторном отсеке автомобиля снимается крышка монтажного блока.
  • Ключом на «10» откручивает гайки крепления блока предохранителей.
  • Устройство приподнято, четыре разъема спереди и один сзади отключены.

  • Монтажный блок снят.
  • Прокладка снимается, как показано на фото.

Ремонт блока предохранителей автомобиля ВАЗ 2109

Итак:

  • Все реле и предохранители сняты.

Совет: При сборке убедитесь, что устанавливаемый предохранитель соответствует номинальному значению тока.Установка перемычек в реле осуществляется с разметкой ее места, чтобы не было путаницы при сборке.

  • Обнаружен сгоревший след.
  • Вырезана область, которая стала непригодной для использования.
  • Окисленные места протерты бензином.
  • Запаян новый провод.
  • Сборка блока осуществляется в порядке, обратном разборке.

Своевременный ремонт, замена старого блока предохранителей ВАЗ 2109 повысит надежность узлов автомобиля, а их исправное состояние - залог безопасности при движении автомобиля по бездорожью.Как это делается на автомобиле ВАЗ 2109 хорошо видно на видео.

Блоки предохранителей, которые устанавливаются на ВАЗ 2109, предназначены для совмещения электропроводки. Основная задача блока питания - не допустить поломок электрооборудования, установленного в автомобиле.

Блоки крепления предохранителей карбюратор ВАЗ 2109 и инжектор ВАЗ 2109, есть ли разница

Если говорить о блоках предохранителей, то коэффициент используемой системы впрыска топлива (инжектор или карбюратор) вообще не играет.Блоки питания будут отличаться только годом выпуска автомобиля. То есть монтажные блоки форсунки и карбюратора одинаковые.

Блок предохранителей ВАЗ 2109 где он находится

Нужный блок находится под капотом напротив водительского сиденья, собственно под самим лобовым стеклом.

Блок предохранителей ВАЗ 2109 (выпуск до 1998 г.) и ВАЗ 2109 (выпуск после 1998 г.), в чем разница

Всю линейку ВАЗ 2109 можно разделить на две категории - выпускаемые до 1998 года и выпускаемые после 1998 года.Старые автомобили комплектуются блоком питания с маркировкой 17.3722. Этот блок предохранителей состоит из инженерной платы и корпуса. К плате припаяны реле, контакты проводов и предохранители. На обновленных версиях «девяток», выпущенных после 1988 года, БП имеет маркировку 2114-3722010-60. Вот мы уже видим предохранители.


BP 17.3722

Различия между старой и обновленной версиями заключаются в следующем:

  • Элементы монтажного блока имеют разную маркировку.
  • Номинал предохранителей другой.
  • В новом агрегате нет реле времени омывателя заднего стекла и реле электродвигателя вентилятора охлаждения.

Монтажный блок предохранителей ВАЗ 2109 старого образца, расшифровка предохранителей

Цепь защищенная Сила тока Номер предохранителя
Запасной 10A F1
Контрольная лампа, прерыватель аварийной сигнализации, указатели поворота 10A F2
Освещение салона, стоп-сигналы задние 10A F3
Прикуриватель, гнездо для переноски, контакты включения обогрева заднего стекла, элемент обогрева заднего стекла 20A F4
Клаксон 20A F5
Запасной 30A F6
Освещение вещевого ящика, реле включения обогрева заднего стекла, реле включения обогрева заднего стекла, реле включения вентилятора радиатора, электродвигатель омывателя лобового стекла, электродвигатель вентилятора печки 30A F7
Запасной 7.5А F8
Запасной 7,5A F9
Фара левая боковая 7,5A F10
Фара подвесная правая 7,5A F11
Фара ближнего света правая 7,5A F12
Фара ближнего света левая 7,5A F13
Фара дальнего света, левая, контрольная лампа включения дальнего света 7.5А F14
Фара дальнего света правая 7,5A F15
Вольтметр, контрольная лампа резерва топлива, указатель уровня топлива, указатель температуры охлаждающей жидкости, контрольные лампы стояночного тормоза, давления масла, указатели поворота, реле включения стеклоочистителя, фонари заднего хода, реле аварийки, указатели поворота 15A F16

Реле монтажного блока ВАЗ 2109 старого образца, расшифровка

Монтажный блок предохранителей ВАЗ 2109 нового образца для карбюраторных и инжекторных двигателей, расшифровка


Новый БП
Цепь защищенная Номинальный ток Номер предохранителя
Запасной 8A 1
Запасной 8A 2
Запасной 8A 3
Цепь выключателя электродвигателя и печки, реле вентилятора радиатора 16A 4
Выключатель стояночного тормоза и гидравлической тормозной системы, лампа аварийного состояния тормозов, датчик давления масла и контрольная лампа, датчик температуры, индикатор температуры охлаждающей жидкости, контрольная лампа уровня топлива, датчик уровня топлива, индикатор уровня топлива, вольтметр, тахометр, фонари заднего хода, оптика заднего хода, указатели поворота и сигнальные лампы указателей поворота, выключатель и прерыватель указателей поворота, выключатель аварийного освещения 3A 5
Выключатель внутреннего освещения и стоп-сигнала 8A 6
Лампа и выключатель освещения панели приборов, лампа освещения перчаточного ящика, лампа подсветки ручек прикуривателя и обогревателя, контрольная лампа включения габаритов, лампы освещения салона 8A 7
Электродвигатель вентилятора радиатора, звуковой сигнал 16A 8
Фонарь левого габарита, фонарь левого заднего габарита 8A 9
Лампа правого габаритного огня, лампа заднего правого габаритного огня, контрольный свет и выключатель противотуманных фар 8A 10
Лампы указателей поворота, прерыватель и переключатель указателей поворота, сигнальная лампа в аварийном режиме 8A 11
Патрон для переноски прикуривателя 16A 12
Дальний свет (правая фара) 8A 13
Дальний свет (левая фара), контрольная лампа дальней оптики 8A 14
Ближний свет (правая фара) 8A 15
Ближний свет (левая фара) 8A 16

Реле монтажного блока ВАЗ 2109 нового образца, расшифровка

Где схема предохранителей

Схема предохранителей напечатана на противоположной стороне пластиковой крышки, закрывающей устройство.

Как узнать, перегорел ли предохранитель

Неисправность предохранителя можно определить по расплавленной нити накала - плавкий элемент, который плавится и замыкает контакты, предотвращая повреждение электрического оборудования под высоким напряжением.

Безопасность при работе под напряжением

Обязательно отсоедините отрицательную клемму от аккумулятора.

Разборка и замена предохранителей своими руками (подробно)

Заказ на работы:


Слаженную работу автомобиля обеспечивают множество сложных механизмов и узлов.

Для правильной работы всей системы автомобиля используется электричество.

Для защиты электрической системы используются предохранители от перегрузок. Все предохранители объединены в один монтажный блок ... Схема электрооборудования Ваз 2109 блок предохранителей представляет собой небольшую плату
с комплектом предохранителей.

Базовые знания о блоке на ВАЗ 2109

  1. Эта печатная плата находится под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
  2. ВАЗ 2109
  3. Схема подключения блока предохранителей выпускается производителями двух типов. У них есть свои числовые обозначения, но в простонародье их называют просто: «старые» и «новые». Между ними есть несколько принципиальных отличий. Реле на них по-разному обозначены, используются предохранители разных типов и соответственно разъемы для них разные.

Структура схемы блока предохранителей старого образца

Монтажный блок старой версии 17.3722 состоит из двух компонентов.Первый - это печатная плата, к которой пайкой крепятся все соединительные элементы с площадками. Второе - это сама установка реле и предохранителей.

Ниже расшифровка маркировки.

Реле
  1. К1 - отвечает за время мытья стекла с тыльной стороны.
  2. К2 - поворотники и аварийные огни.
  3. К3 - дворник.
  4. К5 - дальний свет фар.
  5. К6 - очиститель фар.
  6. К8 - отвечает за сигнал.
  7. К9 - включение вентилятора в системе охлаждения мотора.
  8. К10 - отвечает за обогрев стекла сзади.
  9. К11 - фары ближнего света.
Структура новой блок-схемы
  1. К1 - очиститель фар.
  2. К2 - прерыватель поворотников и аварийных огней.
  3. К3 - очиститель лобового стекла.
  4. К4 - контроль исправности лампочек.
  5. К5 - отвечает за стеклоподъемник.
  6. К6 - звуковой сигнал.
  7. K7 - стекло заднего вида с подогревом.
  8. К8 - дальний свет.
  9. К9 - ближний свет.
Автоматические выключатели

Чтобы различать разные гнезда предохранителей, принято использовать обозначение
латинской буквой F. Сами предохранители маркируются цифрой и буквой A, где число
означает силу тока, а буква A означает, что данный тип Предусмотрена защита от токов короткого замыкания
.

Схема предохранителей

ВАЗ 2109 обозначена таким образом.

  1. F1 - очистители фар. Используется предохранитель (10А).
  2. F2 - повороты и аварийка (10А).
  3. F3 - задние стоп-сигналы и лампа освещения салона (10А).
  4. F4 - подогрев стекла и прикуривателя (20А).
  5. F5 - вентилятор сигнала и охлаждения (20А).
  6. F6 - электростеклоподъемники на передних дверях (30А).
  7. F7 - очиститель фар (при работе) и вентилятор отопления (30А).
  8. F8 - противотуманная фара L (7,5А).
  9. F9 - противотуманная фара П (7,5А).
  10. F10 - лампа приборной панели, лампа моторного отсека и лампа освещения салона (7,5 А).
  11. F11 - габарит и фара правый (7,5А).
  12. F12 - фары ближнего света П (10А).
  13. F13 - фара ближнего света L (7,5А).
  14. F14 - дальний свет фары L и контрольная лампа включения этих фар (7,5А).
  15. F15 - дальний свет фар П (7,5А).
  16. F16 - витки (15А).

Инструкции по замене предохранителя

Если в автомобиле есть проблема с каким-либо электроприбором, прежде всего проверьте предохранитель, который отвечает за правильную работу этой цепи. Если проблема именно в нем, не огорчайтесь, даже новичку в этом деле отремонтировать своими руками не составит труда.

Настоятельно рекомендуется всегда иметь под рукой комплект новых предохранителей. Но следует помнить, что не все электрические цепи защищены предохранителями.К таким устройствам относятся генератор, зажигание, стартер, собственно аккумулятор, центральный замок дверей.

Меры предосторожности

В случае поломки и последующего ремонта необходимо соблюдать меры предосторожности.

  1. При ремонте автомобильного электрооборудования обязательно отключите провод
    от минусовой клеммы аккумуляторной батареи.
  2. При замене предохранителей придерживайтесь предписанной маркировки. Ни в коем случае не заменяйте их другими. Также нельзя замыкать цепь накоротко.
  3. Так же нельзя замыкать провода накоротко, проверить цепь на наличие искры
    повлечет перегорание токоведущей дорожки.
  4. Если есть необходимость снять блок, то использовать для этой цели отвертку по металлу
    нельзя. Это может привести к замыканию реле и сгоранию тех же
    дорожек, что приведет к неисправности всей платы.
Важные моменты

Если у вас неисправна электросхема ВАЗ 21093 и перед вами стоит задача замены блока
нового образца на старый, то в этом случае обязательно подключите вентилятор двигателя
, находящийся в системе охлаждения, через реле.

Если вы проигнорируете это, пути, по которым течет ток, выгорят. Если задача обратная, то есть мы поменяем старую на новую, то нам нужно установить новую версию датчика включения электровентилятора. Это необходимо сделать, потому что его контакты рассчитаны на более высокий ток.

Какие могут быть проблемы со схемами предохранителей

Возникновения проблем на электрических схемах ВАЗ 21093 может быть несколько.

  1. Электросхема ВАЗ 21093 легко меняется и заменить ее самостоятельно несложно. Более того, в Интернете есть инструкция с фото и видео, как это сделать. Но можно и без него разобраться.
  2. Выполняйте всю процедуру аккуратно и без спешки.
  3. Отсоедините все имеющиеся предохранители и реле.
  4. Снимите саму плату. Далее либо замените, либо почистите старый.
  5. Тщательно очистите токопроводящие дорожки с помощью растворителя, только
    делайте все предельно аккуратно и аккуратно, так как токопроводящие дорожки
    легко повредить, а если повредить, придется паять.
  6. Соберите в обратном порядке.
  7. Электросхема Ваз 21093
  8. готова к выполнению своих функций.

Велт авто Митино.

Почему не заводится машина? Ваз 2109 хватается, но не заводится

Электронная система контролирует запуск и работу двигателя ВАЗ-2109. Он обрабатывает показания множества датчиков, отслеживающих различные параметры. Если какой-либо датчик выходит из строя, форсунка либо не запускается, либо работает некорректно.

ВАЗ-2109 не заводится - что делать?

В целом диагностика неисправностей контроллера (компьютера) и датчиков системы управления, а также самой форсунки ВАЗ-2109 мало чем отличается от аналогичной работы для других автомобилей. Но из-за особенностей системы управления «девяткой» опытные владельцы этого автомобиля рекомендуют следующие решения.

Чаще всего зимой не запускается впрыск «девятки». В этом случае желательно прогреть и даже подзарядить аккумулятор - возможно, из-за потери емкости из-за низкой температуры он не в состоянии хорошо раскрутить вал мотора.

Еще один «популярный» способ - подача воздуха к мотору фильтра через фен. В этом случае в цилиндры попадет нагретый воздух.Многие утверждают, что ВАЗ заводится сразу.

Еще одна возможная причина: в результате длительных безуспешных попыток запуска свечи были залиты бензином. В этом случае рекомендуется попробовать завести машину с нажатой педалью газа до пола - свечи должны будут просохнуть, и машина заведется. Если это не помогает, то свечи откручиваются и проверяются на наличие искры. Если его нет, значит неисправны либо свечи зажигания, либо система зажигания.

Проверка форсунок и ремня ГРМ

При появлении искры и ее ярко-голубоватом цвете проверьте подачу топлива: выверните форсунки и проверните вал двигателя с помощью стартера. Топливо следует разбрызгивать из форсунки равномерным конусообразным «факелом». Если вместо этого форсунка проливает или разбрызгивает бензин, значит, она забита.

Если проверенные узлы работают, то смотрят ремень ГРМ. Владельцы инжекторной «девятки» не раз сталкивались с ситуацией проскальзывания ремня через несколько зубцов.Зимой это может произойти при запуске холодного двигателя, когда распредвал тяжело поворачивается. Чтобы проверить, посмотрите на метку времени. Если совпадает, проверьте датчик коленвала и его провод (иногда отрывается). Затем проверяются остальные датчики.

Диагностика неисправности датчика

Рассмотрите отклонения в работе двигателя и соответствующие возможные причины. Нестабильный холостой ход, затрудненный запуск или остановка двигателя после движения в режиме повышенной мощности могут быть вызваны неисправностью датчика массового расхода воздуха (MAF) - он будет давать показания контроллера, завышенные на 15-25% на малых оборотах.В случае перерасхода топлива или уменьшения отклика двигателя на дроссельную заслонку ДМРВ дает заниженные показания.

Рывки и провалы при переходе от холостого хода к работе даже при незначительных нагрузках означает, что датчик, считывающий положение дроссельной заслонки, вышел из строя. Затрудненный запуск прогретого двигателя или небольшой избыток топлива - отказал (охлаждающая жидкость).

Двигатель плохо набирает обороты и не развивает необходимую мощность или большой перерасход топлива - вышел из строя датчик детонации или от него оборвался провод.В случае заметного перерасхода топлива с одновременным увеличением количества вредных выбросов в выхлопных газах вышел из строя кислородный датчик.

Незначительное снижение чувствительности дроссельной заслонки и ухудшение других характеристик работы двигателя означает выход из строя датчика скорости или окисление контактов его проводов или разъема. Ограничение оборотов двигателя или его остановка указывает на неисправность. Большой перерасход топлива - вышел из строя датчик фаз.Незначительное ухудшение работы двигателя или затрудненный запуск означает, что вышел из строя датчик температуры воздуха, поступающего в двигатель.

Если все вышеперечисленные устройства и датчики проверены, но впрыск ВАЗ-2109 не запускается, то, возможно, вышел из строя процессор и он некорректно управляет всей системой запуска. В этом случае требуется диагностика в автосервисе.

Довольно частый вопрос, который касается не только автомобилей ВАЗ 2109-2108, но наверное всех ВАЗов в целом, так как проблемы с запуском двигателя у довольно распространенных и похожих машин.

Конечно, тема избитая, но сразу получить ответ на свой вопрос, почему у вас не заводится машина, скорее всего, не получится. Причем причин может быть столько, что самостоятельно диагностировать ее уйдет довольно много времени. Итак, ниже будут указаны основные причины, по которым ваш автомобиль может не заводиться.

Неисправность топливной системы

  • Сначала посмотрите на указатель уровня топлива на панели приборов. Есть такие водители, обычно новички, которые не смотрят на приборы, и не всегда смогут сориентироваться в том случае, когда топливо просто кончится.
  • Проверить, поступает ли топливо в систему. Если автомобиль карбюраторный, накачайте газовый насос вручную и убедитесь, что газ идет в карбюратор. Если это инжектор, внимательно прислушайтесь, работает ли топливный насос при включении зажигания. В противном случае найдите причину: неисправный предохранитель, разрыв цепи или что-то еще, что может привести к аналогичному результату.
  • Забита система питания: часто бывает, что в карбюратор вместе с топливом попадает мусор, и даже один забитый жиклер может вывести из строя нормальный запуск двигателя.

Проблемы в системе зажигания

  • Проверить, нет ли искры на свечах. Если его нет, то причина именно в системе зажигания. Необходимо проверить подключение всех высоковольтных проводов к модулю или распределителю, особенно центрального высоковольтного провода (для модели карбюраторного двигателя).
  • , если именно она является причиной исчезновения искры и следствием того, что автомобиль перестал заводиться.
  • Проверить работоспособность трамблера - открыть крышку, посмотреть целостность углей в ней. Также проверьте контакты или.

Проблемы с электрикой или электроникой форсунки

Если у вас ВАЗ 2109-2108 инжектор, то проблем может быть гораздо больше, из-за которых он отказывался заводиться. Одних только датчиков ECM, которые могут повлиять на нормальный запуск мотора, около 5:

  1. ДМРВ - датчик массового расхода воздуха
  2. IAC - регулятор холостого хода
  3. Датчик положения дроссельной заслонки
  4. Датчик положения коленчатого вала
  5. Датчик фазы

Также не упускайте из виду даже самые простые проблемы, например, с замком зажигания, стартером и его втягивающим реле, а также с предохранителями.

Не запускается из-за проблем с ГРМ или поршневой группой

Если ремень ГРМ выскочил на пару зубцов, то двигатель может больше не запускаться, так как не работает зажигание. Чтобы вернуть его к жизни, это необходимо.

Клапаны заклинивают - также есть вероятность, что именно по этой причине запуск двигателя стал затруднительным, а со временем даже невозможным. В этом случае необходимо произвести.

Слабая компрессия - это тот случай, когда ежедневно проявляется затрудненный пуск, если поршень уже находится на грани полного спада.Это связано со слишком большим износом деталей поршневой группы: колец, поршней и цилиндров.

Есть чем дополнить этот список, не сомневайтесь - пишите в комментариях к статье ниже.

Как часто ваша любимая машина (ВАЗ 2109, 099, 08) наотрез отказывается заводиться или глохнет в пути? Не стоит сразу вызывать одаренных мастеров или тащить бедолагу на службу на веревке. Есть только одна хорошая новость. Я подскажу, что делать, но только если руки растут из нужного места :).

У заглохшего и не запускаемого двигателя может быть несколько причин. Вначале поворачиваем ключ в замке зажигания и слушаем, крутится ли стартер, если в этом нет причины, но это сказано и «ежу понятно». Если стартер поворачивается, продолжайте. Как бы глупо это ни звучало, нужно проверить, есть ли в баллоне бензин.

Поворачиваем ключ и смотрим на контрольную лампу остатка топлива в баке. Если вы уверены, что бензин есть, проверьте, нет ли искры.Выворачиваем любую свечу, втыкаем в высоковольтный провод и касаемся двигателя (массы) ...

Здесь нам нужен помощник. Посадили его за руль и дали стартеру повернуть ключ. Есть ли искра на кончике свечи? Хорошо. Нет? плохо. Неисправная распределительная коробка или проводка. С этим трудно что-либо сделать. Попробуйте поменять переключатель. Вы также должны проверить искру на центральном проводе, идущую от катушки. Так же проверяем со свечами. Отсутствие искры может указывать на неисправность катушки.

Проверим энергосистему. Если на улице зима, вода может попасть в газопровод и замерзнуть. Проверяем: откручиваем "воздух" и несколько раз нажимаем кнопку бензонасоса. Бульканье? Что ж, бензин попадает в карбюратор. нет?

Либо вышеуказанная вода каким-то образом замерзла в системе, либо, что более вероятно, неисправен бензонасос. Обратите внимание на фильтр тонкой очистки. Его следует осмотреть на предмет трещин и повреждений. Также можно увидеть шланги, по которым поступает бензин.Вы все проверили? Система питания в порядке?

Следующий шаг, свечи! Откручиваем свечи. Все. Посмотрим, есть ли на них нагар. У бережливого водителя всегда должен быть запасной комплект, рабочие, проверенные свечи. «Забрызганный» (черные свечи с нагаром и залитые бензином) бесполезно чистить наждачной бумагой и протирать. Их необходимо прокалить над газовой плитой.

Значит рабочие свечи вставили, не помогло? Перейдем к системе зажигания.Снимаем с распределителя высоковольтные провода. Кстати из-за проводов машина тоже может не заводиться, проверьте их. Смотрим на крышку трамблера.

Если внутри сколы, контакты опалены, замените крышку. Далее снимаем ползунок. Его тоже можно заменить. Откручиваем 2 болта. Отсоединяем проводку от датчика холла и меняем сам датчик. Собираем все в обратном порядке с новыми деталями.

Неправильное расположение высоковольтных проводов на крышке распределителя.Первый провод (на крышке он обозначен цифрой 1) идет от цилиндра 1 (крайний левый), затем цилиндр 2, цилиндр 4 и цилиндр 3 пойдут по часовой стрелке. Если перепутать провода, то машина будет жутко тройной или вообще не заведется.

Осталось проверить ремень ГРМ. Он расположен слева под кожухом. Снимите и посмотрите на зубья ремня. Если его мало и ремень проскользнул, то его необходимо заменить. Вопрос только в последствиях. Если у вас двигатель 1.3, то клапан может погнуться (даже не тыкать самому).Если 1.5, то может и нормально.

Ну в принципе вся система. Все должно запуститься. Если нет, то можно с чистой душой (сделал, что мог) перетащить к сторонним хозяевам. Если машина не работает на холостом ходу, проверьте электромагнитный клапан. Он ввинчивается в карбюратор с правой стороны. Снимите терминал.

Повернуть ключ, включить зажигание и несколько раз коснуться клапана клеммой. Есть щелчки и искры? ок, это работает. Просто открутите его и продуйте жиклер в конце.Клапан необходимо затянуть вручную, желательно не затягивая слишком сильно.

Кроме того, нестабильная работа на холостом ходу или рывки могут быть результатом нерегулируемого карбюратора, а также разбрызгивания (из-за чрезмерно богатой смеси) свечей.

Удачи на дорогах.

> В статье «» мы подробно разобрали причины, по которым на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 не заводится карбюратор ... Однако инжекторные ВАЗ 2109 имеют свои особенности, поэтому данная статья призвана помочь владельцы ВАЗ 2108 2109 инжектор 21099 когда их железный конь перестает заводиться.Различия в диагностике карбюраторных и инжекторных двигателей очень существенны. Итак, владелец карбюратора ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 может с закрытыми глазами определить, почему не заводится его машина. Однако если пересадить на инжектор ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, который не заводится, то человек не будет знать, что делать.
Понятно: электробензонасос, ЭБУ, куча датчиков, форсунки, модуль зажигания. Не зная, что и в каком порядке смотреть, ситуация, когда не заводится инжекторный двигатель, может изрядно напугать автовладельца.
Здесь, как и при диагностике любой неисправности, важна четкая, продуманная последовательность действий по выявлению неисправности. Итак, приступим, если форсунка ВАЗ 2108 2109 21099 не запускается, то здесь работает старое правило: «Либо горит нечего, либо зажигать нечего». То есть либо нет искры, либо горючая смесь не попадает в цилиндры двигателя.
1) Проверить, есть ли искра. Для этого откручиваем свечу от баллона, прижимаем к массе и крутим стартер.Если искра проскальзывает на свече зажигания, проблема в системе подачи топлива.
Однако нужно помнить, что если скрученная свеча мокрая и есть искра, обязательно проверьте метки.

Марка на шестерне распредвала ВАЗ 2109

Марка маховика ВАЗ 2109

Из-за того, что ремень ГРМ проскочит на один или несколько зубцов, будут нарушены фазы газораспределения и двигатель ВАЗ 2108 2109 21099 не запустится.
Если искра не проскальзывает на свечу зажигания, то причиной могут быть: датчик положения коленчатого вала (далее ДПКВ), шкив коленвала, модуль зажигания, ЭБУ.
1а) Многие очень боятся того, что в инжекторе. Да, это правда, неправильная работа датчиков может очень сильно испортить жизнь владельцу инжектора ВАЗ 2108 2109 21099. Скажу вам одну важную деталь, от которой вам сразу станет легче: двигатель ВАЗ 2109 не заводится из-за неисправности одного единственного датчика - ДПКВ. Если неисправен какой-либо другой датчик, то двигатель запустится, только неправильной будет его работа - он может утроиться, не развивать мощность, увеличить расход топлива, но он должен запуститься.
Итак, проверяем ДПКВ ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, целостность его разъема и проводки к нему. Разъем ДПКВ очень часто гниет, так как снизу на него может попасть влага и грязь, хотя сам датчик очень надежен. Если есть подозрение, что ДПКВ неисправен, его можно снять и легко проверить. Подайте на него питание от аккумулятора и поднесите металл к его рабочей зоне. При приближении металла выходное напряжение датчика должно увеличиваться; при снятии металла выходное напряжение ДПКВ должно быть близким к нулю.
Если ДПКВ неисправен, меняем его и пробуем запустить. Не заводится - идем дальше.
1b) Шкив коленчатого вала. В чем может быть проблема? Проблема в том, что часть шкива с зубьями на ДПКВ резиновая, и она может отвалиться или закрутиться.

Отвалилась часть шкива ВАЗ 2109 с зубьями для ДПКВ

Соответственно ДПКВ не работает при вращении коленвала и ЭБУ не дает команду на зажигание свечей зажигания. Можно просто снять крышку ремня ГРМ и визуально убедиться, что шкив коленчатого вала вращается и исправно работает.Заодно проверьте целостность ремня ГРМ и метки.
1в) Причиной отсутствия искры может быть неисправность модуля зажигания. Также необходимо проверить разъем на модуле зажигания на целостность. По возможности можно взять модуль зажигания из другой машины и проверить, заводится двигатель или нет.
1d) Если ЭБУ неисправен, двигатель, естественно, не запустится.
1д) Отсутствие контакта в проводке. Все устройства могут быть целыми: и ЭБУ, и модуль зажигания, и все датчики.Но контакта между ними в проводке не будет, например, оборван провод или окислился разъем.
2) Если есть искра, но двигатель не запускается, необходима проверка системы питания двигателя.
Проверьте, подается ли топливо в форсунки:
2a) Перекачивает ли топливный насос?

У ВАЗ 2109 с инжекторным электронасосом

Топливный насос ВАЗ 2108 2109 21099 Форсунка электрическая, погружается в бензобак автомобиля.При включении зажигания должно быть слышно его действие. Чтобы проверить, качает ли он топливо или нет, можно ослабить одну из патрубков подачи топлива, поставить под них емкость и включить зажигание - из патрубка должен течь бензин.
Давление в топливной рампе ВАЗ 2109 с форсункой также можно измерить с помощью обычного манометра. Регулятор давления, установленный на топливной рампе, имеет специальный кран для подключения манометра. Подключаем манометр и смотрим давление в топливной магистрали.Должно быть около 4 атмосфер. Если манометр не показывает давление, значит топливный насос не работает.
2b) Если топливный фильтр забит, насос не сможет подавать необходимое топливо в форсунки автомобиля.

Фильтр топливный ВАЗ 2109

Опять же, понять, засорился фильтр или нет, можно по манометру, подключенному к крану регулятора давления на топливной рампе автомобиля.
2c) Забиты форсунки.

Грязные форсунки инжекторного двигателя

При засорении форсунок они либо вообще не пропускают топливо, либо топливо поступает в меньшем количестве и не разбрызгивается, а капает.Из-за забитых форсунок бывает сложно запустить двигатель форсунки ВАЗ 2108 2109 21099 на морозе. Такой автомобиль обычно не развивает полную мощность во время движения.
2d) Топливо не может распыляться форсунками, если они не получают сигналы об открытии от блока управления двигателем. Необходимо убедиться, что фишки прикреплены к насадкам и все провода целы.
3) При запуске холодного двигателя на морозе, особенно на инжекторных двигателях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, часто возникает такое явление, как проскальзывание или срез зубьев ремня ГРМ.При этом нарушаются фазы газораспределения двигателя и он не может запуститься.
Чтобы убедиться, что ремень ГРМ не проскальзывает, необходимо снять кожух ремня и проверить метки на колесе распределительного вала и на валу маховика. Если все в порядке, продолжайте.
4) Если свечи ВАЗ 2108 2109 21099 залиты, то их нужно просушить. На залитой свече не образуется искра. Если вы открутите свечу, а она вся мокрая, то нужно открутить все остальные и зажечь их на газе.Если они снова затоплены, нужно искать причину в другом месте.
5) Некоторые форсунки ВАЗ 2108 2109 21099 не запускаются на морозе при подключенном датчике температуры двигателя. Наверное это особенность прошивки что ли. Откиньте чип датчика температуры, двигатель запускается с трудом, но заводится. При подключении нет.
Такая особенность может смутить кого угодно: есть искра, и свечи мокрые, и ремень не проскочил, и машина не заводится.Откинул датчик температуры, и она завелась. Такая ситуация, конечно, скорее исключение, чем правило, но владелец ВАЗ 2109 знает об этом лучше.
6) Тоже редкая ситуация, но бывает. Заливка катализатора в глушитель автомобиля. В соответствии с экологическими требованиями в глушитель ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 установлен катализатор, снижающий выбросы вредных газов в атмосферу. Если этот катализатор залить внутрь глушителя, будет сложно отводить выхлопные газы и двигатель либо вообще не запустится, либо заглохнет.Чтобы устранить этот момент, достаточно ослабить зажим крепления между катализатором и глушителем, чтобы выхлопные газы выходили за резонатором.

Описанные выше проблемы являются наиболее частыми причинами того, что двигатель ВАЗ 2108, ВАЗ 2109, инжектор ВАЗ 21099 не запускается, однако следует помнить, что есть особые случаи, в которых помочь могут только СТО.

Любимый старый Жигуленок часто дает проблемы, отказывается заводиться, у него глохнет двигатель в самый неподходящий момент? Обычная ситуация.Рассмотрим сначала проблему с теоретической стороны. Для работы любого ДВС необходимы 3 фактора - воздух, топливо и искра, воспламеняющая всасываемую в цилиндры топливно-воздушную смесь.

Несколько практических советов для опытных автомобилистов:

  • Для начала, включив зажигание, определяем, крутится ли стартер. Если нет, то и ежу понятно. Заряженный аккумулятор при включении зажигания издает характерный щелчок соленоидного реле.
  • После этого, если стартер прошел проверку, проверяем датчики наличия топлива, а лучше заглянуть в сам бак.
  • Далее уже не справиться. Находим помощника для прокрутки стартера ключом зажигания и, открутив любую свечу с необходимыми мерами предосторожности, протыкаем ее в высоковольтный провод и замыкаем на массу, удерживая в сантиметре от цели. Есть искра - отличная. Карбюратор 2109 не запускается, стартер зажигает искру.Таким же методом проверяем наличие искры на центральном проводе и, если есть, то все нормально.
  • Отсутствие искры в первом случае означает однозначную замену переключателя, а во втором - неисправность катушки («бабина» выходит из строя очень редко, но такое бывает).

Отсутствие воздуха и засорение фильтров

2109 не заводится карбюратор, искра есть бензин. Зимой наличие бензина не означает, что он попадает в карбюратор, так как вода может замерзнуть.Добираемся до бензонасоса и нажимаем кнопку. Не булькает - это значит, что вода замерзла, иначе, соответственно, не замерзла и топливо подано. Также могут треснуть топливный насос, фильтр тонкой очистки или шланги. Сняв крышку воздушного фильтра, осматриваем внутреннее пространство на чистоту и пробуем завести.

Двигатель без крышки. Если заводится, значит доступа воздуха к карбюратору нет (фильтр забит и / или залит маслом). Если эффекта нет, то продолжаем проверку.Если топливный насос не вышел из строя, возможно, воздух не проходит в поплавковую камеру или игольчатый клапан заклинивает. После неэффективной продувки сжатым воздухом необходимо продуть его со снятой крышкой карбюратора и, если снова нет эффекта, то игольчатый клапан необходимо заменить. Также можно проверить и продуть жиклер, предварительно открутив его (повернуть обратно нужно очень осторожно, чтобы не «перетянуть»). Так же есть способ реанимировать мотор. Сняв шланг, распыляем немного бензина в 1-ю камеру, в ту, что ближе к салону.

Свечи зажигания неисправны

Если все в порядке, то переходите к следующему этапу проверки, а именно свечам. Мы откручиваем их все и проверяем на наличие нагара и / или остатков топлива. Если они есть, то необходимо поджигать их плоскогубцами над газовой плитой или, при ее отсутствии, в другом пламени любой горелки. Вставляем запасные "рабочие" свечи.

Неисправность проводов ВВ

Проверяем провода, так как они тоже могут вызывать неисправности. Если с внутренней стороны крышки трамблера контакты потрескались и обгорели, то ее нужно заменить.Сняв ползунок, предварительно проверив, что барабан не касается датчика Холла, откручиваем болты и, отсоединив проводку, заменяем датчик.

Провода на крышке трамблера идут в следующем порядке (неправильный порядок подключения проводов тоже может привести к тому, что автомобиль не заведется):

  • Первый (он отмечен на крышке) идет с крайнего слева а также первый цилиндр.
  • Далее, если смотреть по часовой стрелке, следует второй цилиндр, а затем четвертый.
  • Крайний правый провод идет от третьего цилиндра.

Под крышкой находится резиновый ремень ГРМ. Если зубцы (один из них) стерлись, а тем более, если есть разрыв на самом ремне, то нужна замена.

Если у вас остались вопросы, почему не заводится ваша девятка, рекомендую посмотреть это видео:

Альтернативные способы завести машину

Если после одной из вышеперечисленных операций машина заводится, то радуйтесь, что вы справились с поломкой себя.Если все остальное не помогло, то нужно сдавать машину в ремонт. Но до автосервиса все равно добираться, и в этом случае «девятка», как и все карбюраторные автомобили, уникальна. Современной иномарке без аккумулятора никуда, а вот Жигули, если заводить с «толкателя» или толкать под гору, могут ехать сколько угодно (главное не глушить двигатель).

Процесс выглядит так:

  • Зажигание включено.
  • Толкаем машину так, чтобы она развивала скорость не менее 5 км / ч.
  • Выжимается сцепление и включается третья передача (поедет конечно любая передача, но для «холодного» старта лучше всего третья).
  • Сцепление отпускается и когда за счет инерции ВАЗа его колени вращаются, машина обязательно заводится. Затем выжимается сцепление и отключается третья передача.

Монтажный блок. Распиновка монтажных блоков автомобилей ВАЗ Электросхема блока предохранителей ВАЗ 2109

Электрооборудование

Общая информация

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» - кузовом и основными узлами автомобиля, выполняющими функцию второго провода. .Бортовая сеть - постоянного тока, номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после запуска двигателя - от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения. Когда генератор работает, аккумулятор заряжается.

Большинство электрических цепей защищены предохранителями. Электродвигатели мотор-редукторов (дворники, заднее стекло (ВАЗ-2108, -2109), фары - если установлены) защищены автоматическими многоразовыми биметаллическими предохранителями.Цепь питания системы впрыска (двигатель-2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Цепи зарядки АКБ, зажигания (карбюраторные двигатели), запуска двигателя, цепь «генератор - выключатель зажигания - монтажный блок». Мощные потребители (стартер, фары, мотор вентилятора охлаждения, электробензонасос и др.) Подключаются через реле.

Большинство предохранителей и реле расположены в монтажном блоке, номинал предохранителя и цепи, которые они защищают, указаны в таблице.До 1986 года противотуманные фары в задних фонарях и противотуманные фары защищались предохранителем 15 на монтажном блоке. С 1986 года их защищает отдельный предохранитель, расположенный в жгуте проводов возле переключателя противотуманных фар. Этот предохранитель рассчитан на 8 А и размещен в отдельном пластиковом корпусе.
При выходе из строя монтажного блока возможна замена печатной платы или припаянные провода взамен перегоревших токоведущих дорожек.

С 1998 года вместо блока 17.3722, монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями установлены на части автомобилей. Новые агрегаты отличаются от старых номиналом и обозначением предохранителей, обозначением реле и разъемов (буква X вместо Ш), а также отсутствием реле времени омывателя заднего стекла и реле электродвигателя вентилятора охлаждения двигателя (a На эти автомобили устанавливается новый тип сенсорного переключателя, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала).При замене монтажного блока нового образца на старый необходимо подключить электровентилятор через реле, иначе дорожки печатной платы сгорят. Если старый блок заменяется новым, то необходимо установить датчик включения электровентилятора нового образца. Есть некоторые отличия в схеме подключения очистителей фар. Чтобы отличить блок 2114-3722010-60 для семейства ВАЗ-2108 (резисторы и диод включены в цепь питания обмотки возбуждения генератора) от внешне аналогичного блока для ВАЗ-2115, он имеет белую метку возле разъема X11. .

Для коммутации главных цепей автомобиля используется комбинированный выключатель (замок) зажигания, который состоит из контактной части и механического противоугонного устройства. Запорный стержень противоугонного устройства выдвигается, когда ключ находится в положении «Стоянка» и вынимается из замка. После этого поверните рулевое колесо так, чтобы шток вошел в паз на рулевом валу, заблокировав его. Запорный стержень утоплен (освобождает вал) при повороте ключа из положения «Стоянка» в положение «Выкл.».Замок зажигания также снабжен механической блокировкой от ошибочного запуска стартера при работающем двигателе. Чтобы снова включить стартер, поверните ключ из положения «Зажигание» в положение «Выкл.» И только потом в положение «Стартер».

Всегда включены (независимо от положения ключа в замке зажигания) цепи питания клаксона, стоп-сигнала, сигнализации, прикуривателя, лампы, патрона для переносной лампы.

На автомобилях с двигателем ВАЗ-2111 устанавливается жгут системы впрыска (жгута системы зажигания нет, хотя его соединительная колодка сохранилась).Реле и предохранители системы впрыска расположены рядом с контроллером, под полкой магазина приборной панели.

Электрические схемы автомобиля приведены в Приложениях.

При ремонте электросистемы отсоединить вывод «-» аккумуляторной батареи (при выключенном зажигании).

Перед установкой нового предохранителя взамен перегоревшего выясните и устраните причину его перегорания.

Не используйте предохранители увеличенного размера или самодельные предохранители: это может привести к перегоранию дорожек на печатной плате и, возможно, к возгоранию.

Из-за опасности короткого замыкания не вскрывайте предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.

Монтажные блоки



а - расположение реле и предохранителей в монтажном блоке 2114-3722010-18:
К1 - реле включения очистителей фар;
К2 - реле-прерыватель указателей поворота и сигнализации;
К3 - реле стеклоочистителя;
К4 - реле контроля исправности ламп;
К5 - реле стеклоподъемника;
К6 - реле включения звуковых сигналов;

К7 - реле включения обогрева заднего стекла; К8 - реле включения дальности
ему фар;
К9 - реле включения ближнего света фар;
F1 - F16 - предохранители;
б - монтажный блок 17.3722;
c - монтажный блок 2114-3722010-60.

Цепи с предохранителями

№ предохранителя *

Защищенные цепи
1 (8 A)
F9 (7,5 A)
Правая противотуманная фара
2 (8 A)
F8 (7,5 A)
Левая противотуманная фара
3 (8 A)
F1 (10 A)
Очистители фар (в момент включения).
Реле включения очистителей фар (контакты).
Клапан омывателя фар
4 (16 A)
F7 (30 A)
Очистители фар (в работе).
Реле включения очистителей фар (обмотка).
Электродвигатель вентилятора отопителя.
Электродвигатель омывателя лобового стекла.
Электродвигатель очистителя заднего стекла.
Реле времени омывателя заднего стекла.
Клапаны включения омывателей лобового и заднего окон.
Реле (обмотка) включения электровентилятора системы охлаждения двигателя.
Реле (обмотка) включения обогрева заднего стекла.
Контрольная лампа обогрева заднего стекла.
Лампа освещения вещевого ящика
5 (8 A)
F16 (15 A)
Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота).
Контрольная лампа указателей поворота.
Фонари задние (фонари заднего хода).
Выключатель мотор-редуктора и стеклоочистителя.
Обмотка возбуждения генератора (при пуске двигателя).
Контрольная лампа уровня тормозной жидкости.
Контрольная лампа давления масла.
Контрольная лампа воздушной заслонки карбюратора.
Контрольная лампа стояночного тормоза.
Светильник табло "СТОР".
Указатель температуры охлаждающей жидкости.
Указатель уровня топлива с контрольной лампой резерва.
Вольтметр
6 (8 А)
F3 (10 А)
Задние фонари (стоп-сигналы).
Плафон внутреннего освещения
6 (8 А)
F6 (30 А)
Электростеклоподъемники передних дверей.
Реле включения стеклоподъемников
7 (8 А)
F10 (7,5 А)
Освещение номерного знака.
Фонарь капота.
Лампы приборного освещения.
Контрольная лампа наружного освещения.
Плата подсветки рычагов отопителя.
Лампа прикуривателя
8 (16 А)
F5 (20 А)
Электродвигатель вентилятора охлаждения двигателя.
и реле для его включения (контакты).
Звуковой сигнал и реле включения
9 (8 А)
F10 (7.5 А)
Левая фара (габаритный свет).
Левый задний фонарь (габаритный свет)
10 (8 А)
F11 (7,5 А)
Правая фара (габаритный свет).
Правый задний фонарь (габаритный свет)
11 (8 A)
F2 (10 A)
Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации).
Контрольная лампа
12 (16 A)
F4 (20 A)
Элемент обогрева заднего стекла.
Реле (контакты) включения обогрева заднего стекла.
Розетка для переносной лампы.
Прикуриватель
13 (8 А)
F15 (7.5 A)
Правая фара (дальний свет)
14 (8 A)
F14 (7,5)
Левая фара (дальний свет).
Контрольная лампа включения дальнего света фар
15 (8 А)
F13 (7,5 А)
Левая фара (ближний свет)
16 (8 А)
F12 (7,5 А)
Правая фара (ближний свет)
* Цифры с буква F относится к предохранителям монтажного блока 2114-3722010-60, без буквы F - к предохранителям монтажного блока 17.3722.

Где находится блок предохранителей карбюратора ВАЗ 21099? Сама плата находится под капотом с левой стороны лобового стекла и прикрыта крышкой.Также на нем изображена условная схема подключения каждого из предохранителей и их номинал (указан в допустимом диапазоне тока, то есть в амперах). Сам монтажный блок ВАЗ закрыт пластиковым корпусом. Также есть запасные предохранители (по бокам). Однако в «девятке» есть второй блок, который уже находится в машине. Вот те предохранители, которые отвечают за подключение силовой цепи к бензонасосу и некоторым другим узлам.

Блок-схема предохранителей в ВАЗ 21099

Прежде всего, стоит отметить, что в ВАЗ 21099 нового типа, которые выпускаются с 1998 года, были установлены новые вариации блока питания с П-образными предохранителями.


принцип действия такой же, но элементы не взаимозаменяемы. Желательно учитывать этот аспект при ремонте или замене предохранителей. Блок питания нового типа имеет сигнальную цепь, идущую на щиток приборов. Это индикатор, который загорается при возникновении неисправности в работе самого агрегата и электрической цепи. Эта цепь отсутствовала в старых автомобилях. В некоторых автомобилях его перенесли на подушку безопасности (индикатор срабатывания).

Монтажная блок-схема (ИЗОБРАЖЕНИЕ 1), которая находится под капотом, расположена на крышке с внутренней стороны ... Это условная схема с отметками, где расположен каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного блока ВАЗ 2109 дополнительно напечатана в инструкции по эксплуатации автомобиля ... С ее помощью можно за считанные секунды найти расположение любой из электрических цепей, дающей необходимую информацию для диагностики электрооборудования. контурный контакт.Но при этом некоторые из них соединяют несколько цепочек. Например, F4 - это не только предохранитель прикуривателя, но и реле, отвечающее за обогрев заднего стекла (если есть) и разъем для переносной осветительной лампы.

Если рассматривать блок предохранителей инжекторный ВАЗ 21099 (без карбюратора), то схема подключения там идентична. Единственное исключение - некоторые цепи не будут закрыты, но это нормально. Как всегда, это можно сравнить с обычной схемой, которая продублирована на крышке монтажного блока.

Рисунок 1. Схема монтажного блока.

Несколько слов о самих предохранителях

Предохранитель

А - это просто кусок проводника с определенным сопротивлением и максимальной критической нагрузкой. При превышении указанного диапазона его внутренняя часть просто сгорает, а электрическая цепь разрывается, предотвращая возгорание проводки (и ее изоляции).

В автомобиле для каждой из электрических цепей устанавливаются свои предельные значения тока. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 Ампер.Естественно, если сюда поставить предохранитель более низкого номинала, то он просто сгорит при малейшем превышении своего номинала. Если поставить с высоким рейтингом, то при превышении допустимого значения загорится электропроводка. Поэтому это недопустимо и считается нарушением элементарных норм безопасности при эксплуатации транспортного средства.

Запчасти изначально устанавливаются в блок предохранителей ВАЗ 21099 прямо с завода. Они расположены по обе стороны от основной платы.В ВАЗ 2108 - точно так же, но внутри салона размещены только реле, отвечающие за работу бензонасоса и обогрев заднего стекла (а также магнитолу).

Интересно, что максимально возможная нагрузка на блок предохранителей исходит от цепи, соединяющей электрические стеклоподъемники. Там максимальная сила тока может составлять 30 Ампер. В блоках нового образца его заменили на эталон на 20 Ампер.

Как правильно заменить предохранители? Для этого вам понадобится:

  • выключить мотор;
  • снимите отрицательную клемму с аккумуляторной батареи.Желательно подождать еще несколько минут для устранения остаточного напряжения;
  • снимаем крышку блока предохранителей 2109;
  • используйте мультиметр, чтобы найти вышедший из строя предохранитель;
  • проверить цепь на короткое замыкание;
  • поставил новый предохранитель;
  • подать напряжение на цепь и убедиться в отсутствии повторных перегрузок.

Ни в коем случае нельзя проводить ремонт с использованием неоригинальных комплектующих, а тем более заменять их проводниками сторонних производителей.Среди российских водителей популярна тенденция ставить вместо предохранителя пятикопеечные монеты (это можно сделать и на «девятке» старого образца). При этом нужно осознавать, что вы можете не только сжечь всю электронику автомобиля, но и вызвать пожар!

Как проверить работу электрической схемы?

Для того, чтобы проверить блок ВАЗ 2109 на работоспособность, достаточно измерить мультиметром каждую из цепей.

В вариантах карбюраторного мотора это предельно просто, так как контакты блока полностью разомкнуты.Если будет обнаружено несколько разрывов, дешевле и проще будет просто заменить весь блок. Подойдет новый образец, да еще от 2114 - там они одинаковые.

Если работает только одна часть блока, то придется искать обрыв цепи. Поиск поможет узнать следующие правила:

  • Если не работает схема, отвечающая за питание печки, то нужно искать неисправный элемент с помощью F4 или F7. Последний отвечает за работу вентилятора, нагнетающего в салон теплый воздух;
  • замена прикуривателя потребуется, если не работают сразу несколько цепей: F4, F10, блок 7;
  • реле F7 отвечает за омыватели, патрон лампы и щетку заднего стекла;
  • - в случае выхода из строя топливного насоса «виновником» является плата предохранителей, которая находится с левой стороны руля (в автомобиле).

Это те неисправности, с которыми чаще всего приходится сталкиваться водителям.

Разобраться с блоком предохранителей в карбюраторе ВАЗ 21099 достаточно просто. Самое сложное - найти неисправный элемент. Но устранить проблему несложно, если есть запасные предохранители. В ВАЗ 21099, в отличие от ВАЗ 2108, они предусмотрены производителем. Не забывайте своевременно восстанавливать их при необходимости.

Добрый день. Сегодня в нашем автосервисе есть ВАЗ 2108, 2109, 21099.Приехал к нам с желанием разобраться с электрикой. В машине произошел скачок электричества, после чего перестали работать дворники, поворотники и задние противотуманные фары. Скорее всего виноваты предохранители. В этой статье мы расскажем, где находятся предохранители на ВАЗ 2108, 2109, 21099 и как они меняются. Также прилагаем подробную схему предохранителей в монтажном блоке.

Код поставщика:
Монтажный блок предохранителя - 2114-3722010
Инструменты:
Для замены предохранителей на ВАЗ 2108, 2109, 21099 не нужен инструмент
Схема и расположение предохранителей ВАЗ 2108, 2109, 21099:
Открываем капот.Тогда прямо под лобовым стеклом вы увидите монтажный блок.

Нажмите на 2 защелки и откройте крышку.


Внутри есть специальный пинцет для замены предохранителей.


Подключаем предохранитель и меняем.


Блок предохранителей со снятой крышкой.


С левой стороны от водителя под панелью приборов находится предохранитель задней противотуманной фары.

За что отвечают предохранители в монтажном блоке ВАЗ 2108, 2109, 21099?


Расшифровка номиналов предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель №

Ампер

За что отвечает:

Фара противотуманная правая

Противотуманная фара левая

омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогрев заднего стекла
Лампа в бардачке

Указатели поворота
Задние фонари
Щетки лобового стекла
Генератор
Уровень тормозной жидкости

Давление масла
Ручной тормоз
Охлаждающая жидкость
Уровень топлива в баке
Лампа «проверка»
Открытие двери

Освещение салона
Фонари задние

Стеклоподъемники

Государственный номер
Фонарь моторного отсека
Освещение приборов
Габаритные размеры
Освещение приборной панели
Прикуриватель

Звуковой сигнал

Фонарь задний правый размер

Скорая помощь

Элемент обогрева заднего стекла
Реле обогрева заднего стекла (контакты)
Патрон переносной лампы
Прикуриватель

Фара правая

Фара левая

Левая фара ближнего света

Ближний свет, правая фара

Запасной

Запасной

омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогрев заднего стекла
Лампа в бардачке

Давление масла
Воздушная заслонка карбюратора
Ручной тормоз
Охлаждающая жидкость
Уровень топлива в баке
Лампа «чек»
Открытие двери

Задние тормоза
Освещение салона

Государственный номер
Фонарь моторного отсека
Освещение приборов
Габаритные размеры
Освещение приборной панели
Прикуриватель

Вентилятор радиатора

Задний левый зазор

Правая крышка багажника

Аварийный сигнал

Прикуриватель
Обогрев заднего стекла

Дальний свет, правая фара

Дальний свет левой фары

Левая фара ближнего света

Ближний свет, правая фара

(далее - БП) необходимо для того, чтобы объединить все провода электропроводки, а также для предотвращения выхода из строя электрооборудования.В автомобилях российского производства владельцы часто сталкиваются с проблемой неработающей техники. Поэтому каждый владелец ВАЗ 2109 должен знать расположение и назначение элементов блока.

[Скрыть]

Расположение и электрическая схема

На более старых моделях (до 1998 г.) блок реле и предохранителей имеет маркировку 17.3722. Это устройство состоит из пластикового корпуса, который в свою очередь имеет дно и крышку, а также инженерной платы. Именно к этой плате припаиваются контакты проводов, а также устанавливаются предохранители и реле.

Что касается более новых моделей автомобилей, то есть выпущенных после 1998 года, то блоки питания в них обозначены номерами 2114-3722010-60. Они оснащены предохранителями (далее ПП) и эти блоки отличаются друг от друга электрической схемой и некоторыми нюансами в назначении элементов. Стоит отметить, что вне зависимости от того, инжекторный у вас автомобиль или карбюраторный, устройство и схема подключения блока питания будут зависеть от года выпуска, а не от типа подачи топлива.

Мы сообщаем об этом, чтобы развеять миф, распространенный среди российских автомобилистов. Водители всерьез считают, что компоновка и конструкция агрегата зависит от системы подачи топлива, но уверяем, это не так.

Что касается расположения, то в ВАЗ 2109 блок предохранителей установлен в моторном отсеке напротив водительского сиденья, под лобовым стеклом.

Основное различие между этими двумя типами БП:

  • различное обозначение частей устройства;
  • различных номиналов предохранителей;
  • Кроме того, производитель решил, что при разработке нового блока питания следует убрать реле электродвигателя вентилятора системы охлаждения, а также реле времени устройства.

Маркировка 17.3722

Разберем принципиальную схему БП старого образца, а также назначение предохранителей. Как мы уже говорили в начале статьи, блок питания с такой схемой можно встретить в ВАЗ 2109, как с инжекторным, так и с карбюраторным двигателем.

Если вы владелец и у вас вышел из строя, например, предохранитель для печки или предохранитель для бензонасоса, то вам будет полезно узнать назначение деталей блока.

Назначение комплектующих блока питания старого образца

Кроме того, вы найдете полезную информацию о назначении реле. Он представлен ниже.

комн. Назначение
1 Отвечает за исправность элементов очистки фар.
2 Это реле определяет работоспособность омывателя заднего стекла.
3 Этот компонент защищает от выхода из строя лампы указателя поворота, а также сигнальной лампы.
4 Защищает электродвигатель стеклоочистителя от поломки.
5 С помощью этих перемычек можно определить, работает лампа или нет.
6 Этот компонент защищает заднее стекло с подогревом от перенапряжения.
8 Фары дальнего света.
9 Фары ближнего света.
11 Без этого устройства вентилятор охлаждения двигателя не будет работать.Если это устройство выйдет из строя, мотор может перегреться.
12 Ответственный за работу клаксона.

Артикул 2114-3722010-60

Теперь рассмотрим схему подключения и назначение деталей нового агрегата. Как уже было сказано выше, такая схема будет актуальна как для инжекторных, так и для карбюраторных ДВС.


Схема подключения блока питания нового типа на ВАЗ 2109 с 1998 года.

Ниже представлена ​​таблица, объясняющая каждую часть устройства.

Описание назначения компонентов блока питания нового типа

Также рассмотрим назначение реле.

комн. За что отвечает
K1 Без этого компонента двигатель омывателя заднего стекла не может работать.
K2 Отвечает за работу лампочек указателей поворота, а также за световую сигнализацию.
K3 Отвечает за работу двигателя стеклоочистителя.
K4 Назначение реле - защита стоп-сигналов и габаритов автомобиля.
K5 Этот компонент обеспечивает работу ламп.
K6 Эта деталь обеспечивает работу устройства.
K7 Это реле защищает электрические стеклоподъемники от выхода из строя мотора ... Конечно, это верно, если в вашем автомобиле установлены электрические стеклоподъемники.
K8 Клаксон.
K9 Вентилятор охлаждения защищает от перенапряжения.
K11 Обеспечивает работу устройства обогрева заднего стекла.
K12 Лампы ближнего света.

Процесс снятия и замены

На практике владельцы ВАЗ 2109 часто сталкиваются с проблемой, когда он выходит из строя, не работают лампы на панели приборов, печке или бензонасосе. Если в неработоспособном состоянии электрооборудования виноват ПП, то его следует заменить.В принципе, процесс изменений ничем не отличается. Разница только в схеме блока питания и другом корпусе самого блока питания.

Для карбюраторных и инжекторных двигателей

  1. В первую очередь нужно открыть капот и отсоединить минусовую клемму от аккумулятора. Помните, что все ремонтные работы, связанные с блоком питания, необходимо производить при выключенном аккумуляторе.
  2. Найдите БП под лобовым стеклом рядом с сиденьем водителя.Он защищен пластиковой крышкой. Нажмите на защелки по бокам, чтобы снять крышку.
  3. Снимите крышку и вы увидите схему подключения, показывающую расположение и назначение каждого компонента. Если вам необходимо заменить деталь, отвечающую за работу плиты, прикуривателя, бензонасоса или другого оборудования, то найдите это на схеме или воспользуйтесь нашим руководством. Затем удалите плату вручную или с помощью специальных щипцов. Если меняете реле, то демонтируйте его, покачивая вверх-вниз.
  4. Заменить перегоревшую деталь на новую подходящего размера. Перегоревший полипропилен можно определить по оборванной плавкой нити. Выполните всю установку в обратном порядке. Подключите отрицательную клемму аккумуляторной батареи.
С левой стороны относительно движения автомобиля под лобовым стеклом вы найдете черный блок, в котором установлены все датчики и реле. Снимите крышку, отжав защелки сбоку.

Слаженную работу автомобиля обеспечивают множество сложных механизмов и узлов.

Для правильной работы всей системы автомобиля используется электричество.

Для защиты электросистемы используются предохранители от перегрузок. Все предохранители объединены в один монтажный блок. Электросхема ВАЗ 2109 блока предохранителей представляет собой небольшую плату
с комплектом предохранителей.

Базовые знания о блоке на ВАЗ 2109

  1. Эта печатная плата находится под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
  2. ВАЗ 2109
  3. Схема подключения блока предохранителей выпускается производителями двух типов. У них есть свои числовые обозначения, но в простонародье их называют просто: «старые» и «новые». Между ними есть несколько принципиальных отличий. Реле на них по-разному обозначены, используются предохранители разных типов и соответственно разъемы для них разные.

Структура схемы блока предохранителей старого образца

Монтажный блок старой версии 17.3722 состоит из двух компонентов.Первый - это печатная плата, к которой пайкой крепятся все соединительные элементы с площадками. Второе - это сама установка реле и предохранителей.

Ниже расшифровка маркировки.

Реле
  1. К1 - отвечает за время мытья стекла с тыльной стороны.
  2. К2 - поворотники и аварийные огни.
  3. К3 - дворник.
  4. К5 - дальний свет фар.
  5. К6 - очиститель фар.
  6. К8 - отвечает за сигнал.
  7. К9 - включение вентилятора в системе охлаждения мотора.
  8. К10 - отвечает за обогрев стекла сзади.
  9. К11 - фары ближнего света.
Структура новой блок-схемы
  1. К1 - очиститель фар.
  2. К2 - прерыватель поворотников и аварийных огней.
  3. К3 - очиститель лобового стекла.
  4. К4 - контроль исправности лампочек.
  5. К5 - отвечает за стеклоподъемник.
  6. К6 - звуковой сигнал.
  7. K7 - стекло заднего вида с подогревом.
  8. К8 - дальний свет.
  9. К9 - ближний свет.
Автоматические выключатели

Чтобы различать разные гнезда для предохранителей, принято использовать обозначение
латинской буквой F. Сами предохранители маркируются цифрой и буквой A, где число
означает силу тока, а буква A означает, что данный тип является предусмотрена защита от токов короткого замыкания
.

Схема предохранителей

ВАЗ 2109 обозначена таким образом.

  1. F1 - очистители фар. Используйте предохранитель (10А).
  2. F2 - повороты и аварийка (10А).
  3. F3 - задние стоп-сигналы и лампа освещения салона (10А).
  4. F4 - подогрев стекла и прикуривателя (20А).
  5. F5 - вентилятор сигнала и охлаждения (20А).
  6. F6 - электростеклоподъемники на передних дверях (30А).
  7. F7 - очиститель фар (при работе) и вентилятор отопления (30А).
  8. F8 - противотуманная фара L (7,5А).
  9. F9 - противотуманная фара П (7,5А).
  10. F10 - лампа приборной панели, лампа моторного отсека и лампа освещения салона (7,5 А).
  11. F11 - габарит и фара правый (7,5А).
  12. F12 - фары ближнего света П (10А).
  13. F13 - фара ближнего света L (7,5А).
  14. F14 - дальний свет фар L и контрольная лампа включения этих фар (7,5А).
  15. F15 - дальний свет фар П (7,5А).
  16. F16 - витки (15А).

Инструкции по замене предохранителя

Если в автомобиле проблема с каким-либо электроприбором, в первую очередь проверьте предохранитель, который отвечает за исправную работу этой цепи. Если проблема именно в нем, не огорчайтесь, даже новичку в этом деле отремонтировать своими руками не составит труда.

Настоятельно рекомендуется всегда иметь под рукой комплект новых предохранителей. Но следует помнить, что не все электрические цепи защищены предохранителями.К таким устройствам относятся генератор, зажигание, стартер, собственно аккумулятор, центральный замок дверей.

Меры предосторожности

В случае поломки и последующего ремонта необходимо соблюдать меры предосторожности.

  1. При ремонте автомобильного электрооборудования обязательно отключите провод
    от минусовой клеммы аккумуляторной батареи.
  2. Для замены предохранителей придерживайтесь установленной маркировки. Ни в коем случае не заменяйте их другими. Также нельзя замкнуть цепь перемычкой.
  3. Так же нельзя замыкать провода накоротко, проверить цепь на наличие искры
    повлечет перегорание токоведущей дорожки.
  4. Если есть необходимость снять блок, то использовать для этой цели отвертку по металлу
    нельзя. Это может привести к замыканию реле и сгоранию тех же
    дорожек, что приведет к неисправности всей платы.
Важные моменты

Если у вас неисправна электросхема ВАЗ 21093 и перед вами стоит задача замены блока
нового образца на старый, то в этом случае обязательно подключите вентилятор двигателя
, находящийся в системе охлаждения, через реле.

Игнорируя это, пути, по которым протекает ток, выгорят. Если задача обратная, то есть мы поменяем старую на новую, то нам нужно установить новую версию датчика включения электровентилятора. Это необходимо сделать, потому что его контакты рассчитаны на более высокий ток.

Какие могут быть проблемы со схемами предохранителей

Возникновений неисправностей в электрических цепях ВАЗ 21093 может быть несколько.

  1. Электросхема ВАЗ 21093 легко меняется и заменить ее самостоятельно несложно. Более того, в Интернете есть инструкция с фото и видео, как это сделать. Но можно и без него разобраться.
  2. Выполняйте всю процедуру аккуратно и без спешки.
  3. Отсоедините все имеющиеся предохранители и реле.
  4. Снимите саму плату. Далее либо замените, либо почистите старый.
  5. Тщательно очистите токопроводящие дорожки растворителем, просто делайте все
    предельно осторожно и аккуратно, так как токопроводящие дорожки
    легко могут повредить, а если вы повредите их, придется паять.
  6. Соберите в обратном порядке.
  7. Электросхема Ваз 21093
  8. готова к выполнению своих функций.

Монтажный блок. Распиновка монтажных колодок для автомобилей ВАЗ Расположение предохранителей на карбюраторе ВАЗ 2109


Как показывает практика, в некоторых случаях, если перестал работать прикуриватель, проблему нужно искать в розетке. В этой ситуации, скорее всего, выйдет из строя шайба из олова - она ​​просто плавится от чрезмерной нагрузки. Все дело в том, что именно с его помощью на центральный контакт осветительного прибора падает напряжение.Чтобы исправить это, вам нужно будет удалить пришедшую в негодность деталь. Здесь главное действовать предельно осторожно, чтобы не испортить фарфоровую основу - она ​​достаточно хрупкая. Без этой стиральной машины прикуриватель будет нормально работать.

Для восстановления рабочих характеристик иногда также необходимо удалить полупроводниковую пластину. Здесь вам нужно действовать в следующем порядке:

  • перед разборкой разъема следует сфотографировать расположение проводов на контактах - это поможет собрать все с первого раза без ошибок;
  • откручивается крепежная гайка, удерживающая розетку на панели;
  • внутри пластина из слюды - ее нужно вытащить;
  • , то разъем собирается полностью, но уже без вышеперечисленных деталей.

К тому же довольно часто потеря контакта происходит из-за банального окисления клемм или разрыва соединения. По этой причине во время ремонта всегда обращайте внимание на все разъемы и разъемы и очищайте их. Окислы удаляются обычной студенческой резинкой.

Утес идентифицирован осмотром. Чтобы не запутаться, тестируемый провод лучше чем-нибудь пометить. Быстрее будет проверить мультиметром, установленным на Ом. Их не так много, и тест проводится достаточно быстро.Все поврежденные вены необходимо заменить новыми.

При работе с электрической системой автомобиля всегда следует соблюдать меры безопасности. Не думайте, что 12 вольт совершенно безвредны - как вы знаете, убивает не напряжение, а ток. Последний в машине иногда достигает 30 ампер, что вполне достаточно обычному человеку для серьезной травмы.

Монтажный блок ВАЗ 2109 предназначен для объединения жгутов проводов, а также для размещения реле и предохранителей.В первых моделях использовался монтажный блок типа 17.3722. Он состоит из двухсекционного корпуса и печатной платы, на которой распаяны клеммы для подключения к площадкам жгута проводов, установки реле и предохранителей. Ниже представлена ​​принципиальная схема монтажного блока ВАЗ 2109 тип 17.3722.

На последних моделях используется монтажный блок ВАЗ 2109 типа 2114-3722010-60. В этом блоке используются плоские предохранители ножевого типа. Контактное соединение таких предохранителей более надежное, так как они имеют большую площадь контакта.


Взаимозаменяемость разъемов разъемов жгута проводов идентична колодке 17.3722. Обозначения предохранителей и защищаемые схемы немного отличаются. Блок-схема сборки ВАЗ 2109 приведена ниже


На автомобилях с инжекторным двигателем используются монтажные блоки аналогичные 2114-3722010-60, но с другим подключением радиатора.
Ниже показано расположение монтажного блока заглушек.

Ниже приведены характеристики предохранителей и защищаемой цепи.* Номера предохранителей с буквой F относятся к предохранителям монтажного блока 2114-3 и 22010-60

Номер предохранителя Защищенные цепи
1 (8 A) F9 (7,5 A) Правая противотуманная фара
2 (8 A) F8 (7,5 A) Левая противотуманная фара
3 (8 A) F1 (10 A) Очистители фар (в момент включения). Реле очистителя
фар (контакты). Клапан омывателя фар
4 (16 А) F7 (30 А) Очистители фар (в рабочем режиме).Реле стеклоочистителя фар
(обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя окон. Очиститель мотор-редуктора заднего стекла. Таймер омывателя заднего стекла. Клапаны омывателя лобового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) обогрева заднего стекла. Элемент управления ‘Лампа обогрева заднего стекла.
Подсветка перчаточного ящика
5 (8 A) F16 (15 A) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота).Контрольная лампа задних фонарей (лампочки заднего хода).
Мотор-редуктор и реле включения очистителя лобового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «СТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с лампой резерва. Вольтметр
6 (8 А) FЗ (10 А) Задние фонари (стоп-сигналы).Внутренний свет
6 (8 A) F6 (30 A) Электрические стеклоподъемники передних дверей. Силовые реле
7 (8 A) F10 (7,5 A) Подсветка номерного знака. Лампа на капоте. Лампы осветительные приборы. Контрольная лампа внешнего освещения. Подсветка обогревателя табло. Лампа прикуривателя
8 (16 А) F5 (20 А) Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7.5 А) Левая фара (габаритный свет). Фонарь задний левый (габаритный свет)
10 (8 A) F11 (7,5 A) Правая фара (стояночный свет). Фонарь задний правый (габаритный свет)
11 (8 A) F2 (10 A) Указатели поворота и прерыватель реле аварийной сигнализации (в режиме сигнализации). Сигнальная лампа
12 (16 A) F4 (20 A) Обогрев заднего стекла. Реле (контакты) обогрева заднего стекла. Розетка для переносной лампы.
Прикуриватель
13 (8 А) F15 (7.5A) Правая фара (дальний свет)
14 (8 A) F14 (7,5 A) Левая фара (дальний свет). Контрольная лампа дальнего света фар
15 (8 A) F13 (7,5 A) Левая фара (ближний свет)
16 (8 A) F12 (7,5 A) Правая фара (ближний свет)
админ 10.06.2011

«Если вы заметили ошибку в тексте, выделите это место мышкой и нажмите CTRL + ENTER» «Если статья была вам полезна, поделитесь ссылкой на нее в социальных сетях»

Слаженная работа автомобиля обеспечивается множеством сложных механизмов и узлов.

Для правильной работы всей системы автомобиля используется электричество.

Для защиты электрической системы от перегрузки используйте предохранители. Все предохранители объединены в один монтажный блок. Блок предохранителей электрической цепи Ваз 2109 представляет собой небольшую печатную плату
с комплектом предохранителей.

Базовые знания блока на ВАЗ 2109

  1. Эта печатная плата находится под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
  2. Блок предохранителей электрической цепи Ваз 2109
  3. выпускается производителями двух разновидностей. У них есть свои числовые обозначения, но в простонародье их называют просто: «старые» и «новые». Есть несколько принципиальных отличий. Реле на них по-разному маркированы, в них используются предохранители разных типов и соответственно разъемы для них разные.

Устройство старого предохранителя, блок-схема

Монтажный блок 17.3722 старого выпуска состоит из двух компонентов.Первый - это печатная плата, к которой пайкой крепятся все соединительные элементы с контактными площадками. Второй - установка реле и предохранителей.

Ниже расшифровка маркировки.

Реле
  1. К1 - отвечает за мытье стекла сзади.
  2. К2 - поворотники и аварийка.
  3. К3 - дворник.
  4. К5 - дальний свет фар.
  5. К6 - очиститель фар.
  6. К8 - отвечает за сигнал.
  7. К9 - включение вентилятора в системе охлаждения двигателя.
  8. К10 - отвечает за обогрев заднего стекла.
  9. К11 - фары ближнего света.
Структура схемы нового блока
  1. К1 - очиститель фар.
  2. К2 - прерыватель поворотников и аварийка.
  3. K3 - очиститель лобового стекла.
  4. К4 - контроль исправности лампочек.
  5. К5 - отвечает за окно.
  6. K6 - звуковой сигнал.
  7. К7 - обогрев заднего стекла.
  8. К8 - дальний свет.
  9. К9 - ближний свет.
Автоматические выключатели

Для различения розеток предохранителей принято использовать обозначение
латинской буквой F. Сами предохранители маркируются цифрой и буквой A, где число
означает ток, а буква A означает, что этот тип предназначен для защиты от токов короткого замыкания
.

Схема предохранителей

Ваз 2109 обозначена таким образом.

  1. F1 - очистители фар. Используйте предохранитель (10А).
  2. F2 - повороты и аварийный свет (10А).
  3. F3 - задние стоп-сигналы и лампа освещения салона (10А).
  4. F4 - подогрев стекла и прикуривателя (20А).
  5. F5 - вентилятор сигнала и охлаждения (20А).
  6. F6 - электростеклоподъемники на передних дверях (30А).
  7. F7 - очиститель фар (при работе) и вентилятор отопления (30А).
  8. F8 - противотуманная фара L (7,5А).
  9. F9 - противотуманная фара П (7,5А).
  10. F10 - лампочки приборной панели, подкапотного пространства и лампа подсветки номеров (7,5А).
  11. F11 - правильные габариты и фара (7,5А).
  12. F12 - фары ближнего света П (10А).
  13. F13 - фара ближнего света L (7,5А).
  14. F14 - фара дальнего света L и контрольная лампа включения этих фар (7,5А).
  15. F15 - дальний свет фар П (7,5А).
  16. F16 - витки (15А).

Инструкции по замене предохранителя

Если в автомобиле проблема с каким-либо электроприбором, сначала проверьте предохранитель, который отвечает за правильную работу этой цепи.Если проблема в этом, не огорчайтесь; отремонтировать его своими руками не составит труда даже новичку в этом деле.

Настоятельно рекомендуется всегда иметь под рукой комплект новых предохранителей. Но следует помнить, что не все электрические цепи защищены предохранителями. К таким устройствам относятся генератор, зажигание, стартер, сам аккумулятор, центральный замок двери.

Меры предосторожности

В случае поломки и последующего ремонта необходимо соблюдать осторожность.

  1. При ремонте автомобильного электрооборудования обязательно отключите провод
    от минусовой клеммы аккумуляторной батареи.
  2. Чтобы заменить предохранители, следуйте маркировке. Ни в коем случае не заменяйте их другими. Также не замыкайте цепь перемычкой.
  3. Также нельзя замыкать провода накоротко, проверить цепь на наличие искры
    это повлечет прогорание токопроводящей дорожки.
  4. Если есть необходимость снять блок, то использовать для этого отвертку по металлу
    нельзя. Это может привести к замыканию реле и возгоранию.
    дорожек, что приведет к выходу из строя всей платы.
Важные моменты

Если у вас неисправна электрическая схема ВАЗ 21093 и перед вами стоит задача замены блока
нового образца на старый, в этом случае обязательно подключите вентилятор двигателя
, который находится в системе охлаждения через реле.

Игнорирование этого приведет к перегоранию путей, по которым протекает ток. Если задача обратная, то есть старый поменяем на новый, то нужно установить и новый вариант датчика включения электровентилятора.Это необходимо сделать, потому что его контакты рассчитаны на больший ток.

Какие могут быть проблемы со схемами предохранителей

Возникновение проблем на схемах электро ВАЗ 21093 может быть несколько.

  1. Электросхема ВАЗ 21093 легко меняется и заменить ее самостоятельно несложно. Тем более, что в интернете есть инструкция с фото и видео, как это сделать. Но можно и без него разобраться.
  2. Всю процедуру нужно делать аккуратно и без спешки.
  3. Отключите все имеющиеся предохранители и реле.
  4. Снимите саму плату. Далее либо замените, либо почистите старый.
  5. Тщательно очистите дорожки растворителем, просто делайте все
    предельно аккуратно и осторожно, так как живые дорожки
    могут легко повредить, а если вы повредите их, вам придется припаять.
  6. Соберите в обратном порядке.
  7. Электросхема ВАЗ 21093
  8. готова к выполнению своих функций.

Welt Auto Mitino.

Любой отечественный ВАЗ-2109, как правило, оборудован такой системой как старые, так и более новые модели.Благодаря такой системе вся электрическая разводка объединена. Функционирование блока питания позволяет предотвратить повреждение электрооборудования, которое предусмотрено в автомобиле.

Внешний вид

Схемы

Итак, чтобы понять, где находится ВАЗ-2109, следует изначально вспомнить, что эта модель отечественного автопрома имеет несколько существенных отличий. В частности, автомобили, выпущенные до 1998 года, имеют блок, не свойственный тем, что устанавливают на автомобили более поздних лет.

В старых моделях БП имеет маркировку 17.3722, его основными компонентами являются корпус и инженерная плата. Все имеющиеся контакты проводов, а также предохранители и реле присоединяются к последнему указанному элементу.

Что касается более современных автомобилей, выпущенных после 1998 года, то блок имеет код 2114-3722010-60. Разница между двумя типами систем заключается в наличии новейших плавких деталей.

Если автомобилист решит произвести какие-либо манипуляции с системой предохранителей, он должен понимать, что впрыск топлива (карбюраторный или инжекторный) не имеет значения в этом вопросе.Важно, чтобы расположение монтажного блока везде было одинаковым. Вы можете найти систему в моторном отсеке рядом с сиденьем водителя, рядом с лобовым стеклом.

Если говорить о существенных различиях между двумя версиями БП, стоит отметить тот факт, что детали блока помечены по-разному, элементы системы различаются рейтингами. Кроме того, в новом БП отсутствует реле вентилятора двигателя и реле времени, регулирующее омыватель заднего стекла.

Предохранители печные установлены в старинном автомобиле

Если автомобилист желает узнать, какой предохранитель отвечает за печку ВАЗ-2109 в автомобиле старого образца, он должен среди всего перечня комплектующих проводов и элементов найти цифру F7, сила тока на такой детали всего 30 A. Этот предохранитель содержит цепь, состоящую из электродвигателя, электродвигателя омывателя лобового стекла, а также реле включения электровентилятора радиатора.

Предохранители ТЭНа установлены в старом автомобиле

Как было сказано чуть ранее, схема монтажного блока, который устанавливается в автомобилях новой модели, отличается от своего прототипа.Как показывает практика, описанное расположение деталей справедливо для всех типов двигателей.

Чтобы понять, как работает ВАЗ-2109, следует обратить внимание на несколько важных элементов. Например, предохранитель под номером 4 на ток 16 А отвечает за обмотку реле вентилятора радиатора, а также за исправность электрической цепи электродвигателя отопителя. Предотвратить выход лампы из строя способен седьмой элемент БП силой тока 8 А, через который подсвечиваются ручки печки и прикуривателя, восьмой - с током 16 А, отвечает за электродвигатель. вентилятора радиатора.

общая информация

Если бы автомобилист заметил, что у автомобиля ВАЗ-2109 перестала исправно работать, например, вентилятор отопителя, скорее всего, надо было бы грешить. На самом деле замена такого элемента - процесс несложный, гораздо важнее выяснить причину его неработоспособности. Неисправность может вызвать короткое замыкание, в результате чего автовладельцу придется разбираться в цепи, идущей непосредственно на неисправный элемент.Для проверки работы предохранителя F7 необходимо проверить исправность мотора омывателя фар, освещения печатного отделения и прикуривателя.

Заключение

Если автомобилисту понадобился предохранитель для печки ВАЗ-2109, он может самостоятельно, с помощью приведенной выше инструкции, найти необходимый элемент системы, проверить его работоспособность и при необходимости заменить.

Поговорим о расположении всей электрики в схемах на ВАЗ 2108, 2109, 21099.Из статьи вы узнаете, где находятся предохранители и реле, и за что отвечает каждое из них. Кроме того, мы приведем примеры устранения неисправностей электрики и замены предохранителей своими руками.

Надо сказать, что электрика в переднеприводных ВАЗах 2108, 2109, 21099 проста и неприхотлива. Запчасти, комплектующие и сами предохранители стоят копейки, поэтому не переживайте, если они выйдут из строя. Купить предохранители на модель зубила ВАЗ не сложно, они везде, кстати, и дефицит этих запчастей не грозит.

Если вышла из строя сборка автомобиля, за которую отвечает электрик, сразу поймите, в чем проблема. Воспользовавшись нашими рекомендациями, схемами предохранителей и их значением, вы легко сможете заменить предохранители своими руками. Вы можете заменить без инструментов, следуя только инструкциям.

На схеме ниже показано, как найти блок предохранителей.

Непосредственно под блоком предохранителей лобового стекла

Крышка снимается одновременным нажатием 2 защелок, как показано на рисунке ниже.

Возьмите пластиковый пинцет, маленькие плоскогубцы с узким концом.

Осторожно, но твердо возьмите предохранитель пинцетом и извлеките его вертикальным движением вверх.

На фото ниже показан внешний вид блока без крышки.

Предохранитель задней противотуманной фары расположен отдельно от блока и находится под панелью слева от водителя.

Перейдем к значениям каждого из предохранителей.В таблице ниже мы раскрыли тему.

Снятие и замена лампы повторителя указателей поворота своими руками ВАЗ 2108, 2109, 21099

Таблица значений предохранителей ВАЗ 2108, 2109, 21099.
Предохранитель № Ампер Ампер Значения
F9 7,5 Фара противотуманная правая
F8 7,5 Левая противотуманная фара
F1 10 Реле, клапан включения дворников
F7 30 Рабочие омыватели фар, насос омывателя, омыватель, стеклоочиститель и обогреватель заднего стекла, вентилятор отопителя и радиатора, свет в бардачке
F16 15 Стеклоочистители, указатели поворота и задние фонари, генератор, уровень тормозной жидкости, датчики давления масла, стояночный тормоз, заслонки карбюратора, температура охлаждающей жидкости, уровень топлива и вольтметр
F3 10 Освещение салона, задний фонарь
F6 30 Электрические стеклоподъемники
F10 7,5 Фонарь освещения номерного знака, лампа освещения моторного отсека, приборное освещение, стояночные огни, прикуриватель
F5 20 Рупор
F11 7,5 Габаритный фонарь задний правый
F2 10 Сигнализация
F4 10 Реле силовых контактов и обогревателя заднего стекла, прикуривателя
F15 7,5 Дальний свет правая фара
F14 7,5 Дальний свет фары левой
F13 7,5 Ближний свет передняя левая фара
F12 7,5 Ближний свет передняя правая фара

Неисправность цепи форсунки цилиндра 4

Код ошибки P0204 определяется как неисправность цепи форсунки цилиндра 4.Этот код означает, что PCM (модуль управления трансмиссией, также известный как ECM или модуль управления двигателем в других моделях) обнаруживает проблему в форсунке или ее проводке или в цепи форсунки для цилиндра 4.

Этот код является общим кодом неисправности. , что означает, что он применяется ко всем автомобилям, оснащенным OBD-II, или автомобилям, произведенным с 1996 года по настоящее время. Спецификации в определении, поиске и устранении неисправностей и ремонте варьируются от одной марки и / или модели к другой.

Этот код очень похож на P0200, P0201, P0202, P0203, P0205, P0206, P0207 и P0208.Кроме того, этот код можно увидеть при пропусках зажигания в двигателе, а также в условиях богатой и обедненной смеси.

Определение

PCM работает, контролируя форсунку, и когда последняя активируется, он определяет, было ли напряжение понижено или близко к нулю. Когда инжектор выключен, PCM ожидает увидеть напряжение, близкое к напряжению батареи или «высокое». Если он не видит того, что ожидает увидеть, он обнаруживает низкое или высокое падение напряжения или сопротивление на форсунке 4, что активирует код ошибки P0204.PCM также работает, отслеживая цепь сопротивления и устанавливает код, если оно слишком высокое или слишком низкое.

После установки кода автомобиль активирует отказоустойчивый режим, предохраняя двигатель от дальнейшего повреждения. Проблема должна быть устранена до того, как автомобиль вернется в нормальный режим работы из отказоустойчивого режима.

Общие симптомы

Код ошибки

P0204 довольно уникален, поскольку симптомы могут ощущаться даже до того, как на приборной панели загорится индикатор Check Engine, поскольку автомобиль может отображать богатую или обедненную смесь вместе с пропусками зажигания в двигателе.Другие общие симптомы включают в себя:

  • Плохое ускорение и недостаток мощности
  • Двигатель работает нестабильно
  • Двигатель умирает или может не запускаться вообще
  • Чрезмерный расход топлива

Возможные причины

К наиболее частым причинам этого кода относятся:

  • Неисправность топливной форсунки цилиндра 4
  • Засорение или загрязнение топливной форсунки
  • Коррозия топливной форсунки, соединения или проводка
  • Плохие или оборванные электрические соединения в разъеме или жгуте
  • Обрыв или короткое замыкание в жгуте проводов цепи форсунки цилиндра 2
  • Неисправные цепи питания топливной форсунки

Как проверить

Как и в случае с большинством кодов ошибок, квалифицированные механики проверяют этот код ошибки, подключив его к расширенному сканеру и проверяя коды.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
