Как понять почему троит Ваз 2109

17 марта, 2015 Маргарита Двигатель и его системы 2 комментария

Что делать если двигатель Ваз 2109 начал троить? Проблема эта очень распространенная, и причин троения двигателя тоже может быть много. Когда говорят, что двигатель троит, то подразумевают, что не работает один цилиндр двигателя. Из-за этого и получается дисбаланс, который легко определяется на слух: двигатель работает на равномерно, а с провалом. Этот провал возникает на неработающем цилиндре двигателя девятки.
Почему может не работать цилиндр? И вообще, что значит “цилиндр не работает”? Все мы знаем, что двигатель внутреннего сгорания содержит внутри рабочие цилиндры, в которых сгорает горючая смесь. Во время сгорания горючей смеси происходит положительная работа, когда расширившиеся в результате горения газы опускают вниз поршень, прокручивая коленчатый вал. Если работают все четыре цилиндра, то обороты двигателя ровные, это видно по тахометру и слышно на слух.

И вот, если в одном цилиндре по какой-то причине не происходит возгорание смеси, либо не совершается положительная работа по опусканию поршня, тогда двигатель троит. Тогда стрелка экономайзера начнет дергаться и обороты двигателя Ваз 2109 будут нестабильные.
Причина троения двигателя №1- в цилиндр не подается искра:
а) Неисправная свеча зажигания. Свеча зажигания может быть пробита на корпус, либо у свечи может быть неправильно выставлен зазор. Для проверки исправности свечи она выкручивается из двигателя и прислоняется к массе. Затем прокручивая стартер визуально проверяем наличие искры на свече. Естественно свечу при этом надо держать плоскогубцами, а еще лучше плоскогубцами в резиновых перчатках. Тот, кто уже получал разряд 20 кВ, согласится, что безопасность не бывает лишней.

Выкручиваем свечу зажигания

Имейте ввиду, что даже если на выкрученной свече проскакивает искра, это не является 100%-й гарантией ее работоспособности. Так как внутри цилиндра совсем другие физические условия.

б) Пробой высоковольтного провода. Если высоковольтный провод пробит, то искра будет очень слабая, либо ее не будет вообще.

Высоковольтные провода Ваз 2109

Про безопасность немного выше я написал именно потому, что у меня причиной троения был пробитый высоковольтный провод. Решил я их пошевелить на работающем двигателе и по неопытности взял голыми руками. Когда получаешь удар тока, то мышцы ладони не работают и ты сам не в состоянии отпустить провод из руки. Хорошо, что рядом был друг. Так что осторожней.
в) Неисправность распределителя зажигания. Из-за внутренних неисправностей: подгорание контакта, механический износ и др может сложиться ситуация, что с трамблера не будет проходить искра на определенный цилиндр.

Крышка распределителя зажигания

г) Датчик Холла. При частичной неисправности датчика Холла он может пропускать импульсы от барабана на валу трамблера Ваз 2109 и не формировать импульсы на коммутатор. То есть будет пропуск искры.

Причина троения двигателя №2- подсос воздуха:
а) Подсос воздуха через шланг вакуумного усилителя тормозов. Шланг этот подсоединен ко впускному коллектору двигателя и если через него будет идти подсос воздуха, то горючая смесь будет обедненной и двигатель может троить.

Шланг вакуумного усилителя тормозов

б) Подсос воздуха через шланг вакуум-корректора распределителя зажигания.

Вакуум-корректор Ваз 2109

в) Подсос воздуха через прокладку между впускным коллектором и карбюратором.
г) Подсос воздуха через резинку электромагнитного клапана холостого хода.
Причина троения №3 – отсутствие компрессии в цилиндре.
а) Прогорание поршня. Если поршень прогорел, то во время такта сжатия никакого давления внутри цилиндра развиваться не будет, а горючая смесь будет улетать в картер.Через систему вентиляции отработанных газов картера газы подаются на дожиг в воздушный фильтр.

б) Прогорание компрессионных колец. Точно также, давление в цилиндре стравливается через поломанные кольца.
в) Прогорание впускных или выпускных клапанов.
г) Неправильная регулировка клапанов.
д) Затвердение маслосъемных колпачков. Затвердевший маслосъемный колпачок не дает клапанам плотно закрывать впускные/выпускные отверстия цилиндра.

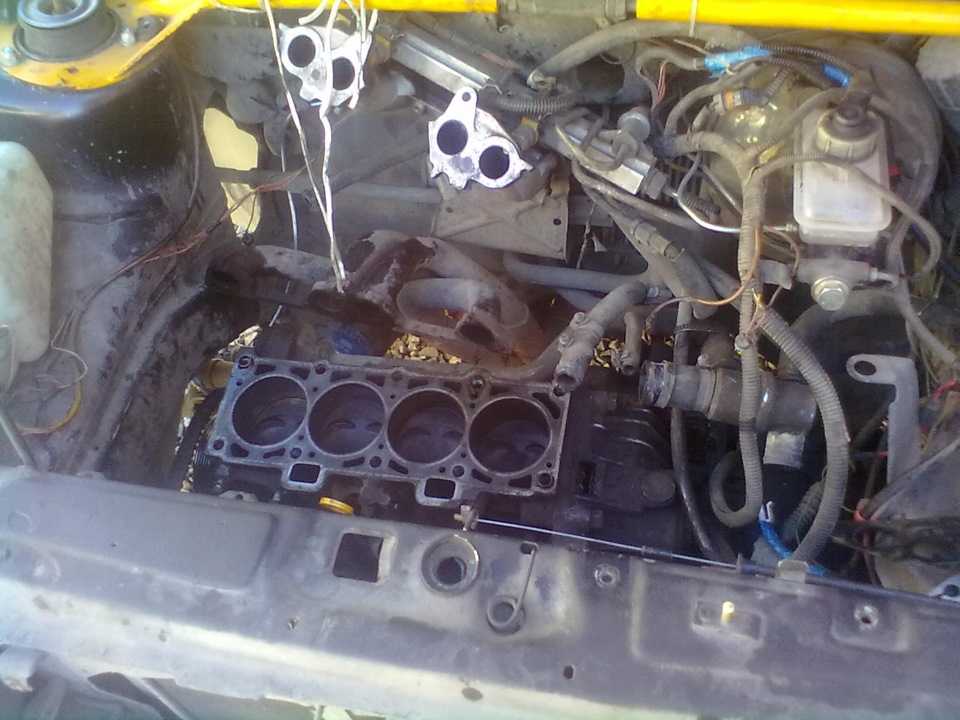

е)Прогорела прокладка головки блока цилиндров и все давление уходит в систему охлаждения. Как правило при этом взрывается бачок с тосолом, а сам тосол в масле.
Если Вы не знаете как определить какой цилиндр в двигателе не работает, то ничего страшного, это просто. Одеваете резиновые перчатки. Подсосом выставляете обороты холостого хода двигателя полторы тысячи оборотов в минуту. И поочередно откидываете высоковольтный провод от каждого цилиндра. Откинули провод, работа двигателя изменилась? Он стал трястись, захлебываться, заглох? Значит с этим цилиндром все в порядке, он работает.Одеваем обратно высоковольтный провод и отсоединяем следующий цилиндр. Если работа двигателя никак не изменяется при отбрасывании высоковольтного провода, значит
этот цилиндр нерабочий.
Хорошо, неработающий цилиндр определили. Теперь можно проверить, причина троения в отсутствии искры или нет. Выкручиваем свечу, зажимаем в плоскогубцы, подносим к массе и прокручиваем стартер. Если на свече мощная хорошая искра, то причина троения данного двигателя Ваз 2109 скрывается среди причин 2 и 3.
Следует отметить, что если двигатель троит по причине подсоса воздуха, то поочередное откидывание высоковольтных проводов
не даст никакого эффекта и определить неработающий цилиндр невозможно. Причиной троения в данном в случае будет переобедненная горючая  смесь.

Почему троит двигатель? Не работает один из цилиндров

«Не работает один из цилиндров…» , — данная неисправность не относится к разряду слишком уж частых, но все-таки случается и иногда вызывает некоторые затруднения с ее диагностикой. Данное явление получило название «миссинг» ( «missing» ), что в «вольно-техническом» переводе может означать тоже самое, что и «двигатель троит» ( каждый волен называть данное явление так, как ему нравится).

В случае миссинга (если стоять около выхлопной трубы и прислушаться), мы услышим явно различимое и равномерное «бу-бу-бу…» .

А когда какой-то из цилиндров не работает – это вызывает дополнительные проблемы, потому что в этом случае ( кроме потери мощности и «некомфортной езды»…хотя надо еще, наверное , поискать такого безрассудного водителя, который при «троении» двигателя будет продолжать упорно ездить! ) сам двигатель начинает катастрофически быстро изнашиваться, и вот почему :

* бензин, который продолжает поступать в «нерабочий» цилиндр не сгорает, а оседает на стенках (зеркале) цилиндра, перемешивается с маслом и попадает в картер.Моторное масло начинает постепепенно «разжижаться», его качество ухудшается и через какое-то время уже во все цилиндры начинает поступать некондиционное масло. Из-за этого уменьшается компрессия двигателя, создаются «хорошие» условия для создания «задиров» на «зеркале» цилиндра, на поршнях, прецезионных плоскостях гидрокомпенсаторов и вообще на всем, что «движется» внутри двигателя и омывается маслом. Двигатель начинает работать уже в другом температурном режиме, начинает потихоньку перегреваться, потому что масло (нормальное по качеству масло) служит еще и для отвода тепла от движущихся частей, а то, что уже находится в картере трудно назвать «моторным маслом».

Вот неполный перечень того, какие «беды» нам может принести «нерабочий» цилиндр.

На первый взгляд определение этой неисправности довольно простое.

На первый взгляд…

Но иногда оказывается, что проверено, вроде все, и это «все» работает нормально, а двигатель все-равно «троит». Поэтому мы «по пунктам» постараемся разобрать порядок диагностирования систем электронного впрыска топлива на предмет «миссинга» в условиях «обыкновенной мастерской» или «просто в гараже» , где нет специальных приборов для того, что бы «заглянуть внутрь» двигателя при его работе и очень точно определить причину «миссинга».

Проверку, как обычно, можно и нужно начать с проверки искрообразования.То есть проверить и убедиться : «есть искра или нет ее».

Свечи зажигания

Для начала выкрутим свечу из цилиндра и внимательно осмотрим ее. Что мы увидим ?

Если двигатель работает (работал) нормально и «правильно», то цвет бокового электрода и изолятора будут светлыми и немного коричневыми. Такая свеча работать должна. Если же увидим закопченность электрода и изолятора – это «звоночек» нам : «что-то и где-то работает неправильно». Идет «обогащение» топливом или «закидывание» маслом. И из-за такой вот «закопченности» свеча зажигания тоже может не работать или работать крайне отвратительно, можно даже и так сказать – «нерегулярно», потому что такой нагар мешает нормальному протеканию искрообразования.Причинами нагара могут быть :

— длительная работа двигателя на холостом ходу и в режиме прогрева в случае, если в двигатель вкручена свеча зажигания «неправильного» калильного числа.

— неисправность «обратного» клапана

— пониженная компрессия в цилиндре

— смещение или нарушение фаз газораспределения

— неправильная работа инжекторов (форсунок) — «переливают»

— неправильная работа датчика кислорода ( Oxygen Sensor )

Далее переведем взгляд на корпус свечи зажигания. Он должен быть белым (мы не рассматриваем некоторые отдельные свечи зажигания с темным корпусом) и на нем не должно быть вертикальных черных полосок или черных точек. Наличие этого говорит о том, что свеча уже «пробивается» и нормально работать не будет. Такая свеча зажигания идет только «на выкид».

Ну а если визуальный осмотр нас удовлетворил, то далее проверим непосредственно саму искру при прокручивании стартером. Вставляем свечу зажигания в наконечник высоковольтного провода, кладем на «массу» двигателя и прокручивая двигатель стартером смотрим – «проскакивает» искра между электродами свечи или нет.

Проскакивает ? Хорошо. Но это еще не все. Вспомним, что свеча зажигания «работает» внутри цилиндра, где создается давление в пределах 10 кг\см2 ( в среднем). А мы проверяли «наличие искры» при нормальном атмосферном давлении. И что бы постараться приблизиться к тому давлению, что создается в цилиндрах двигателя нам надо отнести свечу зажигания на расстояние 15-20 мм от «массы» и так же прокрутить двигатель стартером. Если и при этом условии между свечой и «массой» проскакивает хорошая «здоровая» искра «насыщенного» синего цвета – все нормально.

Если же на таком расстоянии искра «не проскакивает» или «проскакивает», но еле-еле заметная, то можно сказать, что у нас на двигателе «искра слабая» и причинами здесь могут быть :

— повышенное сопротивление высоковольтных проводов

— неисправность катушки зажигания

— неисправность коммутатора

Высоковольтные провода

Снимем и так же внимательно рассмотрим каждый высоковольтный провод в отдельности. Сначала осмотрим наконечник провода вставляемый в свечу зажигания. Он должен быть однотонного (черного или красного, в зависимости от типа ) и не иметь:

— светло – серого налета на внутренней поверхности

— серо-коричневых точек снаружи (диаметром они могут быть от 1 до3 мм)

И первое и второе «говорит» нам о том, что данный высоковольтный провод «работал» в «экстремальном» режиме (неисправная свеча зажигания, увеличенный зазор в свече зажигания), что и послужило причиной вот такого светло-серого налета или серо-коричневых точек (пробоя). Из практики можно сказать, что сначала появляется светло-серый налет и уже только по нему «опытный взгляд» можно сразу же определить, что свеча работает в «нештатном» режиме. И если вовремя не обратить внимание на это изменение цвета внутри наконечника высоковольтного провода – далее высоковольтный провод просто «пробьет». Сопротивление высоковольтного провода – лучше всего его измерять цифровым мультиметром. Значения могут быть разными на каждом конкретном двигателе.

Для примера :

— «Mitsubishi» с двигателем 4G63 – от 5 до 9 Ком. С двигателем 6G73 – от 8 до 16 Ком.

— «Toyota» с двигателем 3S-FE – от 7 до 12 Ком, с двигателем 1G-FE – от 8 до 15 Ком

Сопротивление высоковольтных проводов зависит (естественно) от их длины, но не должно превышать (практически на любом двигателе) величины 20 Ком. Если же прибор показал нам сопротивление свыше 20 Ком – надо искать причину. Что может случиться с высоковольтным проводом ?

Для начала, конечно, его надо разобрать, то есть снять резиновый ( пластмассовый) наконечник и оголить тот самый металический наконечник, непосредственно одеваемый на свечу зажигания.

На приведенном выше рисунке все «детали» наконечника приведены немного с увеличенными расстояниями – что бы было немного понятнее. На самом же деле высоковольтный провод должен очень плотно прилегать к «пятаку» наконечника. Это и есть возможная причина №1 повышенного сопротивления высоковольтного провода. Из-за обыкновенного «старения» контакт внутренней жилы ВВ-провода с «упорным пятаком» окисляется и сопротивление провода в целом возрастает очень сильно, бывает, что и до 150-190 Ком.

Проверить данное утверждение просто : надо коснуться вторым щупом мультиметра не самого наконечника, а именно центральной жилы самого высоковольтного провода. В большинстве случаев мультиметр сразу же показывает нормальное и «правильное» сопротивление.

Если же этого не произошло и сопротивление высоковольтного провода у нас -«бесконечность», то далее надо осторожно проделать следующую процедуру : не знаю, как у кого, но у нас имеется комплект «плюсового» щупа с очень тонкой иголкой на конце. При проведении обыкновенных измерений мы им не пользуемся, а используем именно для таких случаев : начинаем прокалывать высоковольтный провод до центральной жилы через каждые пять-десять миллиметров и смотреть – появилось сопротивление или нет. Бывает такое, что эта самая «центральная жила» просто-напросто по своей длине «выгорает» и при помощи такой вот простой проверки мы и находим место обрыва. Далее все просто – отрезаем «пораженный» участок и восстанавливаем работоспособность нашего высоковльтного провода в целом. Однако, если длина провода у нас «на пределе» ( такое часто встречается на двигателях серии «3S-Fe», «4A-FE» и им подобных) — приходится сожалеть и менять провод целиком. Если же заменить ВВ-провод нечем, то можно временно поступить таким образом : срастить два ВВ-провода. Только надо очень тщательно соединять между собой центральные жилочки ВВ-проводов, все хорошо в завершении изолировать и стараться не бросать такой «новый» провод на металл при его установке.

Крышка распределителя зажигания

Так же внимательно и тщательно рассматриваем ее как снаружи, так и внутри.

Общая «болезнь» — «пробой» крышки распределителя вследствии повышенного напряжения создаваемого неисправной свечой зажигания или высоковольтного провода. Если он есть – мы увидим его в виде тонкой и извилистой полоски темного или сероватого цвета, обычно в «районе» контактов.

Обращаем внимание на так называемый «уголек» внутри крышки : сам он должен легко «ходить» в своем гнезде ( он подпружинен и можно для профилактики его вытащить и немного растянуть пружинку), и не иметь явно выраженных признаков «подгорания» — как на нем, так и около его посадочного места.

И последнее, что можно сделать для проверки крышки распределителя зажигания – на «рабочем», то есть заведенном двигателе проводом, который одним концом хорошо прикручен к «массе» поводить вблизи крышки распределителя на расстоянии не более 0.5мм – 1мм. В случае «пробоя» крышки мы увидим проскакивающую искру в месте этого «пробоя».

Распределитель с датчиками Холла

Посмотрим на рисунок :







На этом рисунке приведен разъем распределителя зажигания двигателя 6G73 «Mitsubishi».

Расположение: контакт №1 – тот, который находится ближе к салону, контакт №4 – ближе к радиатору. Цвета проводов :

1. Сине-красный

2. Сине-желтый

3. Красный (самый «толстый» из остальных)

4. Черный

Перебои в искрообразовании могут быть из-за «недобросовестной» работы данного распределителя. Углублять в эти причины не будем, потому что это отдельная тема, расскажем только, как правильно проверить работоспособность распределителей зажигания подобного типа.

1. При выключенном зажигании проверяем наличие «массы» ( или «минуса») на контакте №4. Обычно это тонкий провод черного цвета.

2. Включаем зажигание. Проверяем наличие +12v на контакте №3. Обращаем внимание, что на этом контакте должно быть напряжение АКБ, не менее и не более.

3. «Садимся» выводом («плюсовым») мультиметра на контакт №2 и при включенном зажигании начинаем медленно проворачивать двигатель, но не стартером, а «вручную» ( или за шкив генератора, или за шкив коленвала). Смотрим на шкалу прибора : при медленном проворачивании двигателя там будут чередоваться «0» и «+5вольт». Следует обратить внимание, что бы после, например, 5 вольт на шкале прибора следовал сразу же «0», а не было бы постепенного снижения напряжения.

4. На контакте №1 повторяем процедуру проверки, описанную в пункте №3.

Самое главное здесь – выяснить, что сигналы с датчиков Холла идут «правильные», то есть всегда за «логическим 0» идет «логическая 1», то есть наши 0 и 5 вольт.

После этого проверим надежность соединений как «плюсового», так и «минусового» проводов.Бывает, что из-за окисления данных контактов в «работе по созданию искрообразования» наступают перерывы.

«Бегунок» распределителя зажигания

Проверка его сводится к определению отсуствия «внутреннего пробоя» :

Для этого соберем «серьезную конструкцию», как показано на рисунке и, прокручивая двигатель стартером будем внимательно наблюдать – «проскакивает» искра между «проводом» и самим «бегунком» или нет. Если «проскакивает» — двигатель, естественно, будет работать неровно (спотыкаться) и иметь перебои на холостом ходу.

Форсунка ( инжектор)

Двигатель может «троить» из-за инжектора в случаях:

1. Неисправности самого инжектора (перегорела обмотка,например, но такое встречается довольно редко — надо «сильно постараться»).

2. Вследствии использования некачественного топлива или неправильного применения различного вида «очистителей топливной системы», особенно «СУПЕР-ОЧИСТИТЕЛЕЙ» инжектор через какое-то время просто-напросто «забивается» посторонними примесями (теми же самыми «ошметками» из топливного бака) и перестает пропускать топливо в цилиндры.

3. Оборваны или замыкают цепи питания или управления на данный инжектор.

На рисунке выше приведены две распространенные схемы соединения форсунок с блоком управления (ECU), которые применяются практически на всех машинах японского производства.

Только надо отметить, что схема с применением токоограничительного резистора использовалась на машинах выпуска до 1990 года ( «Toyota», например). Внешний вид форсунки представлен на следующем рисунке :

Что и как проверяется :

Поступающее «питание» и «управление» на форсунку

Собрав вышеприведенную схемку мы можем довольно легко и быстро проверить как и наличие «питания» на форсунке, так и поступление сигналов «управления» на форсунку. При прокручивании двигателя стартером лампочка должна мигать. Если здесь все нормально, переходим на следующий пункт :

— Медицинским стетоскопом на работающем двигателе «прослушать» каждую форсунку, обратить внимание на различие ( если они есть) звуков между форсунками. Если звуки (щелчки), издаваемые форсунками есть и практически одинаковые на всех, то смотрим следующий пункт :

— Выкрутить свечу зажигания на неработающем цилиндре и две соседних свечи, разложить на столе , внимательно осмотреть и попытаться найти различия между цветом нагара на свечах зажигания в работающих цилиндрах и на свече зажигания в неработающем цилиндре.Если будет заметно, что на свече зажигания в неработающем цилиндре цвет нагара светлее, чем на соседних (работающих) – надо снимать форсунку и проверять, в первую очередь фильтр на ее входе (см. рисунок вверху). Вполне вероятно, что он забит различного рода отложениями.

Есть еще и более длительная, но и более точная проверка работоспособности форсунок. Для этого надо полностью снять топливную рейку (рампу) и развернуть ее на 180 градусов таким образом, что бы распылители форсунок «смотрели» или вверх или в сторону.

Перепутаны высоковольтные провода

Бывает и такое, действительно, когда из-за этого не работает какой-то из цилиндров (или сразу же несколько), и вместо того, что бы сразу же обратить на это внимание и досконально все проверить, мастер ограничивается вопросом : «Провода не трогали?» и получив отрицательный ответ успокаивается на этом.

Довольно часто такая вот «беда» случается на «Mitsubishi» с двигателями 4G63 и 6G73, потому что на катушках зажигания хоть и есть «цифирки», обозначающие номер цилиндра на который «работает» данная катушка зажигания, но не все, во-первых об этом знают, а во-вторых, они иногда просто плохо читаются из-за грязи. Ниже приведены рисунки, на которых обозначены «какая катушка зажигания на какой цилиндр работает» :

На всех остальных машинах номера цилиндров написаны (выдавлены) на распределителе зажигания, надо только хорошенько очистить крышки от грязи и все сразу станет видно. И проблем станет меньше.

«Нарушение фаз газораспределения»

Как мы знаем, для нормальной и «правильной» работы двигателя впускные и выпускные клапана должны открываться и закрываться в определенный момент.

Если же этого не происходит,то ТВС (топливо-воздушная смесь) попадает в цилиндры двигателя в нерассчетном составе (неправильного количества и качества).

Какие причины могут «способствовать» этому :

— Ремень газораспределения неправильно установлен изначально или «перескочил» вследствии попадания моторного масла на поверхность ремня из-за выработки сальника или постепенного «выдавливания» сальника со своего «посадочного места» (повышенное давление картерных газов — характерно для сильно изношенных двигателей), …из-за выработки или «старения»гидравлического натяжителя (характерно для Mitsubishi)

— Шкив коленчатого вала «разболтался» из-за выработки в шпон-пазу,что вызывается неправильной установкой шкива при его непрофессиональной замене в случае переустановки, например, нового ремня газораспределения

— «выработка» распределительного вала ( характерно для двигателя 1G-E выпуска до 1990 года, вследствии чего один из цилиндров перестает работать на ХХ, причиной чему может являться некачественное моторное масло или естественный процесс «старения)

— «выработка» «постели» распределительного вала (часто встречается на «пожилых» моделях двигателей серии 1G-E, причиной чему так же может являться некачественное моторное масло или естественный процесс «старения»)

— износ гидрокомпенсаторов ( в случае поверхностного износа «тела» гидрокомпенсатора — это «лечится» только заменой, но если при визуальном осмотре износа не обнаружено, то имеет смысл полностью разобрать гидрокомпенсатор, все тщательно промыть, прочистить…).

— износ регулировочной шайбы «гидростаканов» ( если износ относительно небольшой, то «лечить» можно при помощи тщательной и внимательной «перемены мест слагаемых» — перестановкой регулировочных шайб с одного места на другое)

— прогорание прокладки головки блока цилиндров вследствии нарушения теплового режима работы двигателя ( спортивная и «безбашенная» гонка по каким-то причинам, отсутствие или пониженный уровень охлаждающей жидкости, неисправность редукционного клапана как в радиаторе, так и в расширительном бачке, неисправность водяной помпы, термостата…).

Причин еще можно назвать множество, выбраны только самые «яркие».

Рассогласование опорного сигнала датчика коленвала

Встречается на двигателе Mitsubishi серии 6G-73 и ему подобных. Смотрим на рисунок :

Опять же, данная неприятность случается только после проведения некачественного ремонта, невнимательности специалистов, проводивших ремонт и незнания ими назначения всего того, что они «откручивают или прикручивают».

На коленвалу находится так называемая «трехлопастная пластина» , которую можно еще назвать «задатчик сигналов» ( signal master ). Эта трехлопастная пластина при вращении двигателя формирует для компютера опорный сигнал вращения, который служит для рассчета и определения времени «подачи искры» и открывания — закрывания форсунок. При проведении работ по, например, замене ремня газораспределения, снимается так же и шкив коленчатого вала. Если не обратить внимание, в каком положении и при каких метках этот шкив прижимает «задатчик сигналов» и установить обратно шкив произвольно или неплотно, то «трехлопастная пластина» будет смещена, что повлечет за собой рассогласование сигналов

Источник: http://amastercar.ru/articles/engine_car_6.shtml

Двигатель ВАЗ 2109 Инжектор, чистка и замена форсунок ВАЗ 2109 (инжектор). Как почистить или заменить форсунки ваз 2109 своими руками

Форсунка – важный элемент топливной системы, который отвечает за подачу топлива в инжекторных двигателях автомобилей, в том числе и ваз 2109. Ниже мы поговорим о назначении этой детали, неисправностях , их причины, а также методы устранения поломок форсунок, включая их замену.

Форсунки ВАЗ 2109 (форсунка), устройство, принцип работы, расположение

Форсунка в двигателе автомобиля ВАЗ2109 предназначена для точной подачи топлива во впускной коллектор на разных этапах работы двигателя. Форсунки расположены непосредственно на топливной рампе системы подачи топлива. Один конец каждой форсунки вставлен в специальное гнездо топливной рамы, конец дуги находится во впускном коллекторе двигателя.

Форсунка представляет собой простое устройство подачи топлива, имеющее электромагнитный запорный игольчатый клапан. Из топливной рампы внутрь форсунок через топливный фильтр под высоким давлением поступает топливо. В коллектор впрыскивается через распылитель, на впускной клапан.

На поверхности опрыскивателя имеются четыре калиброванных отверстия. Внутри корпуса находится небольшой электромагнит. Когда электричество подается на магнит, он поднимает иглу, пропуская топливо. При обесточивании магнита возвратная пружина возвращает иглу в исходное положение, перекрывая подачу топлива.

Место посадки форсунки на топливной рамке имеет уплотнение из резиновых колец. Кроме того, насадка дополнительно фиксируется специальной пробковой скобой. Электромагнит снабжен выводами, которые размещены в соединительном блоке сопла. В этом месте они присоединяются к жгуту Проводов Эсуда.

Принцип работы форсунки следующий: внутрь части топливной рампы системы подачи топлива постоянно поступает топливо под высоким давлением. Управляющий импульс (контроллер) в определенный момент подает напряжение на электромагнит форсунки, открывая клапан. При этом топливо, находящееся под давлением, подается непосредственно в распылитель, после чего впрыскивается в коллектор в виде так называемого конического факела.

Внутри коллектора топливо превращается в воздушную смесь и всасывается в цилиндры через впускной клапан. Время открытия клапана форсунки, а соответственно и количество топлива, поступающего в цилиндр, регулируется контроллером и зависит от времени работы двигателя (длительности импульса). Как только клапан обесточивается, стопорная игла возвращается в исходное положение, и подача топлива прекращается.

Знаки Топлива Форсунки ВАЗ 2109

При использовании плохого некачественного топлива или загрязнении системы питания форсунок они могут выйти из строя. При этом топливо из форсунок не разбрызгивается, а начинает капать или течь. Нарушается образование топливовоздушной смеси, как следствие — двигатель работает с перебоями на разных оборотах. Сильно падает мощность и приемистость, машина движется рывками, в двигателе бывают провалы и рывки.

Если игла клапана форсунки болтается в открытом положении, это может быть воспламенение после остановки двигателя, так называемая детонация, так как топливо продолжает поступать. Электрическая часть сопла может быть сломана. Это может произойти из-за обрыва проводки или короткого замыкания. В этом случае форсунка ремонту не подлежит и ее необходимо заменить. Загрязненную насадку можно промыть. Для этого используется специальная подставка. После промывки работа насадки на некоторое время восстанавливается.

Устройство топливной рампы ВАЗ 2109

Топливная рампа, или, как ее еще называют, рампа форсунок — один из основных элементов системы подачи топлива в двигатель инжекторного типа ВАЗ 2109. Основное назначение топливной рампы — крепление форсунки и горючее топливо на них. В инжекторном двигателе автомобиля ВАЗ 2109 рампа расположена на впускном коллекторе. Рампа крепится двумя болтами с шестигранной головкой на «5».

Рампа на двигателях «Девятки» представляет собой рейку, пустую внутри. С одного конца к рейке крепится шланг подачи топлива из бака. На другом конце находится штуцер для контроля давления топлива в топливной системе. Кроме того, к рампе крепятся все четыре форсунки и регулятор давления топлива. Форсунки крепятся стопорными пружинными скобами через уплотнительное резиновое кольцо.

Принцип работы рампы следующий: Топливный насос вытряхивает топливо из бака в рампу (давление 2,8 — 3,2 атмосферы). Давление внутри рампы регулируется регулятором давления, закрепленным на рампе (излишки топлива сбрасываются обратно в бензобак через обратку). По команде, поступающей от контроллера, топливо из рампы через форсунки впрыскивается в цилиндры двигателя.

Из наиболее частых неисправностей рампы можно отметить ее механическое повреждение и разгерметизацию соединений (в местах крепления форсунок, топливной трубки, штуцера контроля давления). Все неисправности без особого труда выявляются при визуальном осмотре рампы. Это могут быть утечки топлива, деформации, вмятины, другие повреждения.

Демонтаж топливной рампы

Это самый неудобный и проблемный этап работ по замене форсунок, поэтому рассмотрим его подробнее.

Для работы потребуются следующие инструменты, приспособления и расходные материалы:

• Крестовая и плоская отвертки.
• Шестигранный ключ на «5».
• Звуковой ключ на «10».
• Два рожковых ключа на «17».
• Форсунка, резиновые уплотнительные кольца.

Итак, для снятия топливной рампы необходимо проделать следующие манипуляции:

• Сначала отключаем «массу» на аккумуляторе во избежание короткого замыкания.
• Сбросьте давление в топливной рампе (нажмите на секунду крестовой отверткой на штуцер клапана).

• Отключите питание датчика холостого хода. Достаточно просто отжать пластиковый замок блока.

• Отсоедините колодку с проводами, питающими форсунки.

• Отключите два шланга – подводящий и сливной топливопроводы. Чтобы не перепутать при заднем сборе не перепутать куда подключать, один шланг можно промаркировать.

• Отвинтить болты крепления рампы к впускной трубе.

• Топливные трубки держит специальное крепление, чтобы ослабить его, нужно открутить один винт.

• Смещаем топливную рампу по оси форсунок — они должны выйти из своих мест.

• Сборка рампы выполняется точно в обратном порядке.

Важный момент: под болтами крепления рампы к двигателю находятся шайбы, при обратной сборке их необходимо вернуть на место.

Как снять форсунки ваз 2109

• После демонтажа пандуса его следует положить на ровную поверхность, например, на стол. Далее форсунки отсоединяются от вспышки. Для этого сжимается скоба крепления пружины, после чего можно отсоединить сам блок.

• Далее плоской отверткой необходимо переместить металлический фиксатор рампы. Его предназначение — надежно закрепить распылитель топлива. Некоторые автолюбители почему-то снимают блокировку полностью, хотя необходимости в этом нет. Просто нужно немного отойти в сторону.

• Нужно взять насадку рукой и слегка покачать из стороны в сторону. Форсунка должна выйти из топливной рампы без особого сопротивления. После этого нужно сразу же проверить состояние резинового уплотнительного кольца.

• Кроме того, следует проверить, в каком состоянии находится уплотнительное кольцо форсунки-распылителя. Для этого плоской отверткой следует аккуратно поставить оба кольца и осмотреть их на предмет износа.

• В случае топливной форсунки, если меняется сам распылитель, то нет необходимости менять уплотнительное кольцо, если оно не изношено. Однако если кольцо будет использоваться повторно, его необходимо смазать перед установкой.

• После того, как была снята форсунка и снято уплотнительное кольцо (или поставлено старое), можно приступать к установке новых элементов. Все работы выполняются строго в обратном порядке.

• Форсунка вставлена ​​на место в топливной рампе, зафиксирована.

• Блок с проводами установлен на место.

Способы очистки форсунок ВАЗ 2109

Следует отметить, что замена форсунок не всегда является единственным и оправданным способом восстановления работоспособности опрыскивателя. Насадку можно попробовать почистить, тем более, что это несложно, и можно неплохо сэкономить.

Существует два наиболее распространенных метода очистки загрязненных форсунок, каждый из которых имеет свои преимущества и недостатки. Какой из них выбрать – выбор за автолюбителем.

первый мод

Для работы вам понадобится:

• Очиститель инжектора.
• Очиститель-спрей для карбюратора.
• Новое уплотнительное кольцо.

Алгоритм работы следующий:

Снимаю все форсунки (даже если забита только одна, все не помешает).

Помещаем насадку в емкость со средством для форсунок, оставляем там ненадолго.

В это время промываем регулятор холостого хода с помощью очистителя карбюратора.

Сеточку вокруг форсунок форсунок чистим вручную — по консистенции напоминает смолу. С Нагаром придется повозиться. Это называется внешней очисткой сопла.

Что касается внутренней чистки, то вам понадобится источник питания с напряжением от 3 до 12 вольт (подойдет автомобильный аккумулятор), а также ножной насос с навесным манометром.

С конца шланга насоса снимите наконечник, залейте в шланг немного очистителя инжектора, наденьте шланг на форсунку. После этого накачал давление до 6 атмосфер, ориентируясь на манометр насоса. После этого на насадку нужно подать напряжение три вольта. Если электромагнит не сработал (сопло не щелкнуло), необходимо увеличить напряжение.

Напряжение на форсунку необходимо подавать кратковременными рывками, периодически стягивая давление. Таким же образом продуйте все форсунки.

способ второй

Для работы потребуется:

• Место для карбюраторов.
• Насос с манометром.
• Уплотнительное кольцо.

• Вместо очистителя форсунок используйте спрей.

• По очереди повторяем все манипуляции, которые были описаны в Способе №1, используя очиститель для карбюраторов.

• Обязательно выполните внешнюю очистку сопла для удаления Nagar.

• Нанесите спрей на чистую тряпку и тщательно протрите все форсунки снаружи.

• Постепенно под воздействием брызг нагар размякнет, и легко станет дуться. Можно аккуратно использовать зубочистку или плоскую отвертку.

• Перед установкой насадки необходимо смазать уплотнительные кольца раствором хозяйственного мыла.

И первый и второй способ по времени занимает не более 3-х часов, а по деньгам стоят в десятки раз меньше той же услуги за сотку. После очистки форсунок проверьте их в работе – если результата нет, форсунки придется менять.

Как заменить старые форсунки на новые

Топливная рама в демонтированном состоянии со всеми форсунками:

Отжать пружинный фиксатор, отключить питание форсунки:

Слегка покачивая из стороны в сторону, осторожно снимите насадку:

Слегка подойдя к отвертке, снимите уплотнительное кольцо:

Снимите кольцо с распылителя:

Установка новых форсунок производится строго в обратном порядке.

Советы Плюсы: как выбрать новые насадки хорошего качества

Правильнее всего будет искать новые форсунки для вашего автомобиля, ориентируясь на VIN-код. Это объясняется тем, что почти все детали инжекторного двигателя относятся к одному типу, подгоняются друг к другу. При выборе ошибки при подборе форсунок двигатель начнет «троить» и терять мощность.

Следует отметить, что опираясь только на технические характеристики, подобрать подходящую новую насадку вряд ли получится. Дело в том, что, модели одной линейки, но разных годов выпуска могут комплектоваться разными деталями. В этой ситуации лучший выход – узнать коды старых форсунок и найти такие же.

Важный момент: не путайте форсунки для бензина с газовыми форсунками. Они работают по-разному. Так, газовая форсунка отличается тем, что имеет маленькое сопротивление — если на нее подать 12 вольт, она тут же сгорит.

Что касается производителей, то, конечно же, рекомендуется покупать продукцию проверенных торговых марок. Это, в первую очередь, Siemens, Bosch (Германия), Delphi (США). Из более дешевых вариантов подходят Altek, OMVL (Италия), Hana (Южная Корея).

Высокий уровень сигнала в цепи форсунки № 3 цилиндра

Определение кода P0268

Высокий уровень сигнала в цепи форсунки № 3 цилиндра

Что означает код P0268 что цепь форсунки цилиндра № 3 имеет короткое замыкание на цепь питания или на массу с высоким сопротивлением.

Что вызывает код P0268?

• Цепь форсунки третьего цилиндра имеет короткое замыкание где-то в цепи от ECM к форсунке. Это включает в себя проводку и соединения.

• Форсунка номер три имеет внутреннее электрическое короткое замыкание, что приводит к сильному току в цепи.

• Штыри топливной форсунки согнуты или сломаны в соединении форсунки или жгута проводов, что приводит к короткому замыканию на цепь питания или массу.

• Проводка форсунки замкнута на питание или массу (это также может привести к короткому замыканию компонентов).

• Модуль управления форсунками или ECM имеет короткое замыкание во внутренней цепи.

Каковы симптомы кода P0268?

• Загорится индикатор Check Engine, а в память ECM и стоп-кадр будет записан код P0268.

• Двигатель будет работать с перебоями и низкой мощностью из-за неработающей форсунки.

• В двигателе возникнут пропуски зажигания, что вызовет толчки или рывки, а также неровный холостой ход.

• Двигателю может не хватать мощности при разгоне, если пропуски зажигания активны, если короткое замыкание носит прерывистый характер.

• Двигатель может заглохнуть или иметь другие признаки управляемости, связанные с пропуском зажигания неисправной форсунки.

Если короткое замыкание произошло в главном жгуте, тогда могут быть проблемы и в других цепях, если короткое замыкание связано с другой цепью.

Как механик диагностирует код P0268?

1. Сканирует коды и документирует данные стоп-кадра для подтверждения проблемы

2. Очищает коды неисправностей двигателя и проводит дорожные испытания автомобиля для подтверждения проблемы и возврата кода

3. Запускает электрическую самопроверку форсунки для проверки неисправности форсунки № 3 или цепи жгута проводов (в соответствии с процедурами точечной проверки для автомобиля)

4. Отсоединяет форсунку и измеряет сопротивление форсунки, чтобы убедиться, что форсунка не закорочена внутри (после точечных испытаний автомобиля)

5. Отсоединяет модуль ECM или форсунки и измеряет сопротивление проводов от разъема форсунки к разъему ECM или модуля форсунки и массе, чтобы проверить, не закорочен ли жгут проводов

6. При необходимости заменяет форсунку или модуль форсунки ECM, если неисправность связана с форсункой или модулем управления (после точечных тестов)

Распространенные ошибки при диагностике кода P0268?

• Ошибка проверки кода возвращается после сканирования и удаления кода
• Отсутствие проверки сопротивления жгута топливных форсунок перед заменой форсунки

Насколько серьезен код P0268?

• Цилиндр с пропуском зажигания может привести к тому, что двигатель будет работать на обедненной смеси на неисправном цилиндре. Модуль ECM или форсунки может иметь внутренний короткий сбой, который может привести к большему количеству сбоев или полной потере управления впрыском.

Какой ремонт может исправить ошибку P0268?

• Замена форсунки, если она закоротила и не прошла испытания на сопротивление (должна быть установлена ​​с новыми уплотнениями форсунки)

• Ремонт проводки или соединений между форсункой и ECM или модулем форсунки на предмет короткого замыкания жгута

• Замена модуля ECM или форсунки, в зависимости от применения, при внутреннем коротком замыкании или если форсунка замкнула внутреннюю цепь

Код P0268 запускается, когда модуль ECM или форсунки видит, что сопротивление форсунки номер 3 или потребляемый ток в миллиамперах высоки из-за короткого замыкания, и включает свет и устанавливает код. При некоторых коротких замыканиях форсунка может закорачиваться внутри, а также закорачивать модуль управления. Это потребует замены форсунки и модуля управления, а также проверки того, что жгут проводов не закорочен.
