Регулировка клапанов ваз 2109 инжектор: Регулировка клапанов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Содержание

Регулировка клапанов на ваз 2109 инжектор или карбюратор

Тепловые зазоры клапанов газораспределительного механизма необходимо периодически проверять, настраивать, и этот пункт ТО автовладельцы предпочитают выполнять самостоятельно. Регулировка клапанов на ВАЗ 2109, своевременно и правильно сделанная, даёт экономию топлива, повышая КПД силового агрегата.

Подготовка к проведению регулировки клапанов на ВАЗ 2109 немного различна для инжекторных и карбюраторных двигателей. Но сама операция для тех и других проста, не занимает много времени (около получаса), легко выполняема своими руками.

Содержание статьи

 Особенности регулировки клапанов

Конструкция газораспределительных механизмов у большинства двигателей, которыми оснащаются автомобили ВАЗ – карбюраторные, инжекторные, почти идентична. Так что, алгоритм настройки примерно одинаков.

Для ВАЗ 2109 в конструкцию двигателя были внесены некоторые изменения после 2011 года. Цепной привод ГРМ был надёжным, но излишне шумным, натяжение цепи требовало частой настройки. У ременного привода распредвала проблемой стал недостаточный ресурс.

Вопрос решили, верхнюю часть поршня доработали, добавили углубления-сёдла под головки. В результате применения новых материалов (металлокерамика), зазоры изменили, поршни стали легче. Однако, изнашиваются по-прежнему, регулировать клапана необходимо через каждые 30 000 км.

Так что, регулируя клапаны на ВАЗ 2109, надо учитывать это различие двигателей разных лет выпуска. На современных важно при установке цилиндрового блока с максимальной педантичностью, точностью, выставлять распредвал с коленвалом, они не должны прокручиваться раздельно. Кроме того, тепловые зазоры у «облегченной», современной модели, несколько больше.

Важно! Новому авто регулировка понадобится после 3 000 км пробега. До следующей машина пройдёт 15 000 км, только потом данную операцию проводят после пробега 30 000 км. Такая схема связана со скоростью притирки и амортизации заводских деталей механизма.

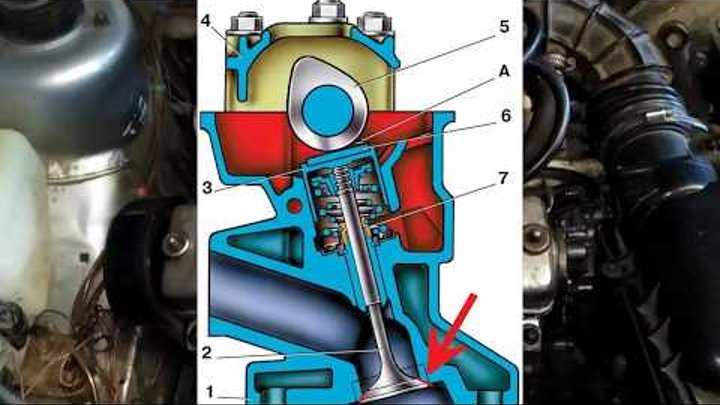

При вращении, распредвал кулачками надавливает на шайбы в торцах клапанного стержня. Усилие передаётся на шляпки, которые должны быть герметично притёрты к сёдлам. При нормальной работе клапан полностью закрывается, не допуская перерасхода топлива, но поддерживая нужную мощность.

Со временем первоначальный КПД падает, за счёт истирания, разрушения, в том числе, под действием теплового расширения, металлического стержня клапана и проседания сёдел. Кулачки изнашиваются. Зазоры увеличиваются.

Из-за утраты герметичности соединения между шляпкой и седлом, затруднено как наполнение топливом цилиндра, так и выход отработанных газов. Слишком малый зазор тоже проблема, поскольку неспособность толкателя полностью закрыть цилиндр, даёт падение давления, клапан, в итоге, прогорает.

Если пренебречь порядком проведения технических работ, ремонт будет не дешёв, сгорят клапана, просядут сёдла. Восстановление функций двигателя в таком случае не гарантировано. Кроме того, при не отрегулированных тепловых зазорах тяга падает, а расход топлива растёт.

Признаки неисправности клапанов

Кроме установленного пробега, после которого тепловые зазоры регулировать положено по правилам, существует ряд причин, по которым механизм выходит из строя раньше.

Обнаружить такую проблему помогут такие сигналы, как:

  • мотор на холостом ходу работает неустойчиво, а холостой ход не регулируется;
  • динамика ухудшается, снижается мощность;
  • при нажатии педаль газа «проваливается»;
  • характерные звуки «хлопков» в карбюраторе.

Самым точным указанием на увеличение тепловых зазоров, будет тарахтение, стук под крышкой на холостом ходу. Оно непрерывно и достаточно громкое.

При уменьшении зазора стук отсутствует, а двигатель перегревается, падает мощность. Тяжёлый разгон, «стрельба» в глушитель, всё это указывает на необходимость проведения внеплановой регулировки.

Если дело дошло до прогорания клапана, мотор выдаст отчётливый тройной звук, на любом режиме. Мощность и топливные затраты также возрастут.

Важно также отличать проблему клапанами от других неисправностей, дающих о себе знать схожим образом.

Варианты:

Исключение (или подтверждение) наличия этих поломок проводят так:

  • На холостом ходу двигателя от свечи отсоединяют защитный колпак. Реакция двигателя покажет, причина в свечах/проводке, или в клапанах, даже конкретно, какой цилиндр пострадал. После операции работа мотора утратила стабильность, ухудшилась – проблема не в цилиндре, клапана целы. Изменений в работе нет – проблемный цилиндр обнаружен.
  • Если характер поломки всё равно сомнителен, провести проверку проводки, катушки, а на предположительно неисправный цилиндр устанавливают новую, рабочую свечу. Теперь запуск точно покажет, в зажигании дело или нет.

После исключения проблемы с системой зажигания, если работа двигателя по-прежнему нестабильна, проверяют поршневую группу.

  • Замерив компрессию, в цилиндр добавляют немного моторного масла. Если при повторном замере показатель не меняется – имеем прогар клапана, показатель возрос – проблема в кольцах.
  • Ещё один признак – при наличии проблем именно с клапанами, на свечах не будет масла, гари, дым при работе из сапуна тоже идти не должен. Все перечисленные признаки указывают на поломку в поршневой группе.
Окончательную диагностику делают и в сервисных центрах, эта услуга недорога. Необходимые приборы любой автовладелец может приобрести, тогда всё делается самостоятельно. Размеры тепловых зазоров замеряют специальным инструментом – щупом, при температуре 20о С, на заводе, эти данные есть в паспорте. Впоследствии, проведя замеры, легко установить соответствие.

После ремонта ГБЦ надо проводить внеочередную настройку. Также чаще обычного требуют регуляции клапана авто, переведенных на газ, так как у них механизм подвергается постоянным перегрузкам. Частые ударные нагрузки, неаккуратное вождение вредят и газораспределительной системе, приводя к необходимости проведения регулировки раньше срока.

Регулировка клапанов на ВАЗ 2109 инжектор

Регулировка клапанов на ВАЗ 2109 делают посредством сменных шайб, их приобретать надо согласно конфигурации мотора. Эти шайбы размещают в углублении толкателя.

Клапаны механизма, впускные и выпускные, выполняют разные функции, соответственно, немного различаются функционально и конструктивно.

Регулируя клапаны ВАЗ 2109 инжектор, надо настроить 8 клапанов мотора, строго по порядку работы цилиндров, из которых:

  • клапаны №№ 1, 4, 5, 8 –выпускные,
  • клапаны №№ 2, 3, 6, 7 – впускные,

если смотреть на мотор от распредвала.

Последовательность регулировки зазоров в клапанном механизме

Угол поворота коленчатого вала, градусыN цилиндра, в котором происходит такт сжатия (конец)N регулируемых клапанов (кулачков)
048 и 6
18024 и 7
36011 и 3
54035 и 2

Для двигателя «девятки», клапанный зазор впускного клапана производитель определяет в 0,2 мм, выпускного – 0,35 мм, с допустимым припуском в 0,05 мм. Соответственно, приобретаются шайбы, их производят наборами, от 3 мм до 4,5 мм.

Чтобы произвести саму регулировку клапанов ВАЗ 2109 с инжекторным или карбюраторным типом 8-клапанного ВАЗовского силового агрегата, при остывшем моторе надо снять замеры клапанных зазоров. Для шестнадцатиклапанных моделей регулировка не производится, там есть гидрокомпенсаторы, отвечающие за автоподстройку.

Что потребуется

Для определения размеров тепловых зазоров клапанов и регулировки нужны:

  • отвёртки, лучше набор, а достаточно длинной крестовой и плоской широкой (10 мм лезвие или больше), при отсутствии специнструментов;
  • специальные плоские щупы, для замеров, набором приобретают в магазине автозапчастей, на 0,1 мм – 0,5 мм;
  • шайбы для регулировки тоже продаются наборами, а можно приобрести и поштучно, необходимого размера, после проведения замеров;
  • пинцет или ещё пара тонких, длинных отвёрток;
  • набор гаечных ключей или один накидной № 17.

При наличии микрометра, легко замерить толщину шайб, особенно это ценно, если заводская маркировка затёрта или непонятна.

Порядок действий при регулировке клапанов своими руками на ВАЗ 2109, инжектор

Прежде всего потребуются замеры, их надо выполнять на холодном (+15о С – +25о С) двигателе, если мотор работал, в течении часа его следует охладить.

  1. Автомобиль ставят на ручной тормоз.
  2. КПП ставится на 4, если можно, 5 скорость.
  3. Одно из ведущих колёс вывешивают домкратом.

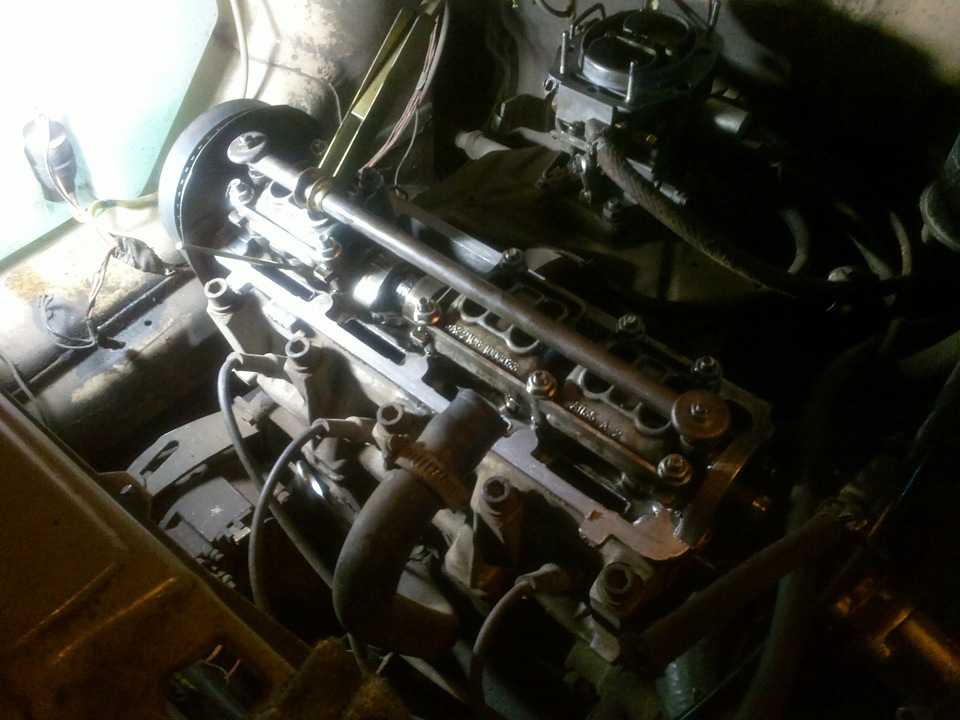

  4. От головки блока отключают все механизмы, патрубки, клапанная крышка снимается, как и боковой кожух. Отсоединяют шланги сапуна, свечи вывинчивают, чтобы не мешали повороту валов.
  5. Масло из ГБЦ надо убрать, можно обычным медицинским шприцом, спринцовкой.
  6. Поворачивая колесо, поршень первого цилиндра надо поставить в верхнюю мёртвую точку (ВМТ) такта сжатия, для этого нужно, чтобы метки на шкиве распредвала и задней крышке ремня совместились. Регулируют клапаны согласно порядка их работы. Насколько правильно установлен поршень можно проследить в смотровом окне картера сцепления.
  1. Шкив распредвала лучше разметить по кругу, дополнительно, через 90о. Так будет ясно, когда следующий по порядку поршень будет находиться в ВМТ. Для этого как раз надо, чтобы распредвал прокрутился на 90о, а коленвал – на 180о.
  2. Аккуратно прокручивают коленвал, добиваясь совмещения меток.
  3. Когда отметки совместятся, доворачивают ещё на пару зубов распредвал. Здесь пригодится ключ накидной, № 17, крутят по часовой стрелке.

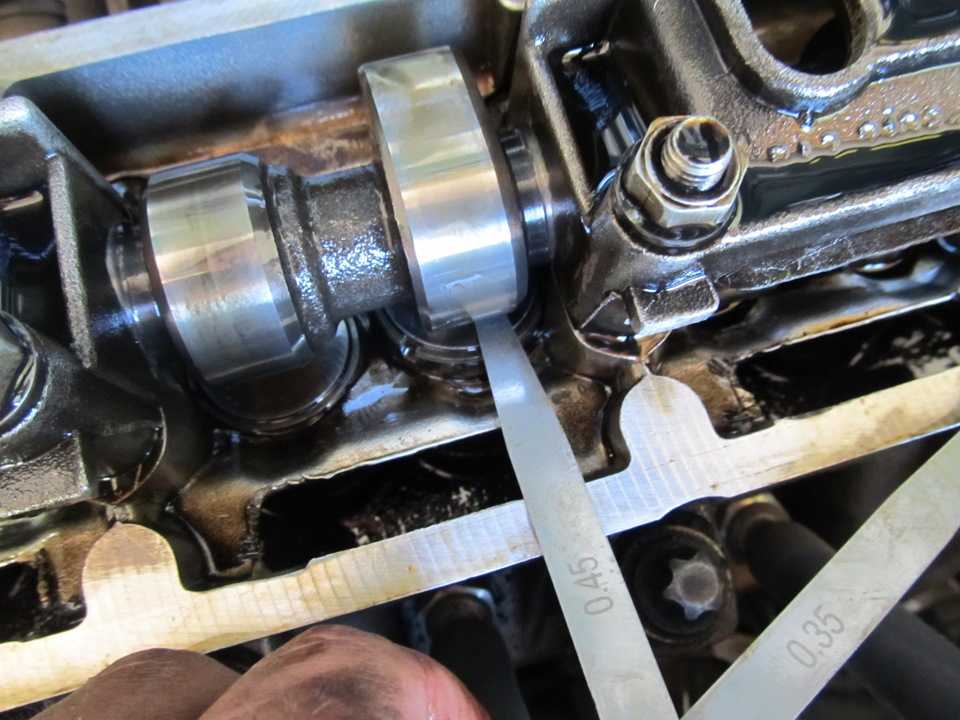

  4. Пластинчатым щупом, помещая его между кулачками и толкателями, определяется фактический размер зазора и сравнивается с заводским. Если размер отличается от нужного, пинцетом или двумя тонкими отвёртками вынимается из углубления старая шайба. Размер на ней должен быть выбит, если стёрт, нечитаем, придётся замерять её толщину, лучше микрометром.
  5. Какая шайба теперь нужна, считают по формуле:
Х = Z + (Y – k), здесь X – необходимая толщина для новой шайбы,

Z – размер старой шайбы,

Y – реальный, замеренный, размер зазора,

k – номинальный размер зазора, тот, который требуется.

А после замеров и вычислений, можно поштучно нужной толщины шайбы купить. Впрочем, если есть набор, сразу приступают к регулировке.

  1. Высчитанной толщины шайба устанавливается в углубление толкателя, маркировкой вниз, убирается фиксатор, измеряется зазор.
  2. Далее, по порядку работы цилиндров, 3-й, 4-й, 2-й, проверяем клапаны, максимально точно выставляя зазоры, помня о допустимой погрешности всего в 0,05 мм в любую сторону.

Такая схема проведения регулировки клапанов на ВАЗ 2109, инжектор позволяет методично, правильно установить все тепловые зазоры в установленных границах размеров.

Особенности проведения регулировки клапанов ВАЗ 2109 карбюратор

Порядок регулировки клапанов на ВАЗ 2109 не слишком отличается для карбюраторного типа двигателя. Чтобы произвести регулировку клапанов на ВАЗ 2109 карбюратор, дополнительно к приведенному, в самом начале нужно снять корпус фильтра, также трос подсоса. Для инжектора на этом этапе отсоединяются большой и малый шланги сапуна, газовый тросик.

Итог регулировки клапанов своими руками на ВАЗ 2109, с инжекторным или карбюраторным двигателем, это сборка всего механизма. То есть, по пунктам, как разбирали и демонтировали, монтируют и подсоединяют все.

Затем надо проверить агрегат на холостом ходу, чтобы убедиться в устранении проблнмы. Также, выбрав дорогу, где нет особого движения, покататься «змейкой», на разных режимах, внимательно слушая мотор. Если регулировка клапанных зазоров сделана правильно, звук тихий и ровный.

Как отрегулировать клапаны на ВАЗ 2109 и 21099

Регулировка клапанов ВАЗ-2109 — довольно трудоемкий процесс, который нужен для продления срока службы автомобиля. Выполнение представленной операции поможет владельцу уменьшить расход бензина и повысить коэффициент полезного действия двигателя. Регулировку можно провести самостоятельно или обратиться в специализированный сервисный центр. В этой модели авто такая операция проводится с использованием шайб. Кроме этого, важно соблюдать правильную последовательность и порядок действий, чтобы настроить все максимально качественно.

Зачем нужна регулировка клапанов

Легендарная отечественная «девятка» является одной из самых распространенных машин на отечественных дорогах. Она выпускалась с 1987 до 2004 г. Существует несколько модификаций автомобиля, среди которых наибольшую известность и популярность обрела модель ВАЗ-21099.

Регулировка клапанов ВАЗ-2109, инжектор, 8 клапанов

С конвейера сходили автомобили с карбюраторными и инжекторными двигателями. Они имели объем от 1,1 л до наиболее мощного 1,6 л. Независимо от типа двигателя его необходимо было периодически регулировать.

Опытные автовладельцы без проблем могут определить, когда пришло время отрегулировать клапаны. Для начинающих требуется обращать внимание на определенные показатели.

В процессе эксплуатации клапанов происходит их расширение. Стержни становятся длиннее, что меняет зазоры между торцами и толкающими кулаками. Зачастую такое увеличение может доходить до критических значений. Чтобы предотвратить это, требуется регулярная регулировка. Таким образом ненужные зазоры уменьшаются до нормальных значений. Примечательно, что подобная проблема относится не только к владельцам ВАЗ-2109, но и любого другого автомобиля, который имеет двигатель внутреннего сгорания.

ВАЗ-2109

Расположение

Практически во всех моторах клапаны находятся в блоке цилиндров. Для каждого из них требуется как минимум два таких изделия. Когда цилиндры закрыты, то клапаны прилегают к седлам.

Рассматриваемые изделия производятся из стали и при помощи прессовки устанавливаются в головку блока цилиндров.

В процессе работы на них приходится очень высокая механическая нагрузка с большим количеством выделяемой тепловой энергии. Для этого применяются специальные стали с добавлением компонентов для большей устойчивости от механических и тепловых нагрузок.

Кроме этого, все устройства делятся на два типа:

  • впускные клапаны. При их помощи подается топливо в цилиндр;
  • выпускные. С их помощью отработанные в процессе горения газы выходят из системы.

В рассматриваемом автомобиле разработчиками была изменена стандартная для предшественников схема с цепным приводом распределительного вала. Хоть подобная конструкция и была очень простой и надежной, но она требовала постоянных дополнительных настроек при определенном промежутке и отличалась повышенной шумностью. В модели 2109 верхняя часть поршня изменила форму путем создания специальных углублений для клапанов.

Кроме этого, при регулировке требуется четкая установка коленчатого и распределительного валов на одну ось. Это делается для того, чтобы придать им совместное проворачивание в процессе эксплуатации.

Стандартный блок цилиндров

Когда проводить

Как для инжекторных, так и для карбюраторных двигателей нужна обязательная периодическая регулировка клапанов. Что касается производителя, то им установлена обязательная процедура при 20-30 тыс. км пробега автомобиля.

Большая часть автомобилистов для продления срока службы авто предпочитает не ждать установленного срока, а проводит регулировку на свое усмотрение. Такой вариант является более правильным, поскольку лишний ремонт никогда не повредит машине. Есть и такие, которые прибегают к проведению процедуры только тогда, когда в работе двигателя становятся четко слышны шумы.

Если мотор оборудован специальным гидрокомпенсатором, то периодическая регулировка не требуется.

Гидрокомпенсатор — специальное оборудование, которое устанавливается для проведения автоматического уменьшения зазоров клапанов. Им комплектуются почти все нынешние машины, поэтому они проще в эксплуатации. Кроме этого, возможна дополнительная установка гидрокомпенсаторов на ВАЗ-2109, однако это сложная и дорогостоящая процедура.

Момент, при котором требуется регулировка, можно определить при появлении следующих характерных признаков:

  • посторонние звуки во время работы мотора. Обычно это определенные постукивания, щелчки. Наиболее четко их можно услышать во время нажатия на педаль газа;
  • внезапное повышение расхода бензина без наличия кардинальных изменений в режимах езды и конструкции автомобиля;
  • снижение динамических показателей при езде;
  • снижение компрессии при эксплуатации или эффект, когда мотор «троит».

Наиболее часто необходимость в проведении процедуры проявляется именно металлическим звоном. При обнаружении такового нужна срочная регулировка клапанов, которую можно осуществить самостоятельно, или посетить станцию технического обслуживания.

Регулировка теплового зазора

Особенности инжекторных и карбюраторных двигателей

Наиболее распространенной является версия машины именно с карбюратором. Однако на дорогах встречается большое количество моделей и с инжекторным двигателем. Владельцам таковых следует внимательно отнестись к следующему моменту, который называется тепловым расширением. Во время эксплуатации мотора все металлические компоненты имеют свойство увеличиваться в размерах. Таким образом все зазоры уменьшаются.

Важно, чтобы процедура проводилась только после полного остывания двигателя. Именно это поможет максимально точно все измерить и выбрать шайбу для регулировки с правильными размерами.

Инструменты для ремонта

Для ремонта двигателя автомобиля требуется определенный набор оборудования. В представленном случае с клапанами понадобятся следующие:

  • набор ключей. Обязательно должны присутствовать ключи на 10, 13 и 17;
  • специализированный ключ на 38. Он нужен для прокручивания болта крепления коленвального шкива;
  • специальный щуп размером 0,15 мм или микрометр;
  • различные отвертки.
Приспособления для проведения регулировки

Примечательно, что сама регулировка проводится только с применением указанного щупа и ключей на 13 и 17. Остальное необходимо, чтобы добраться до блока цилиндров и специальной подготовки. Кроме этого, понадобится еще и крышка для газораспределительного механизма, поскольку она требует замены при каждом ее извлечении.

Процесс проведения

В начале любой ремонтной операции нужно установить автомобиль на «ручник» и оставить включенную передачу. Кроме этого, при регулировке требуется переднее колесо приподнять и оставить висеть, это нужно для проворачивания коленчатого вала.

Потом следует выполнить такие действия:

  1. Открыть крышку капота.
  2. Отсоединить патрубки.
  3. Снять корпус стеклоочистителя.
  4. Открутить все свечи.
  5. Извлечь крышку, которая закрывает ремень газораспределительного механизма.

Увидеть, в каком положении расположен поршень, помогает специальное окно.

После подготовки можно приступать к основной процедуре. Регулировка для всех моделей отечественного производителя производится практически идентичным образом. Если автолюбитель уже проводил подобные операции на других моделях, то ему не составит труда разобраться в «девятке». Нужно выставить зазоры в порядке работы цилиндров. Если проводить отсчет от ремня распредвала, то выпускные клапаны 1, 4, 5 и 8. В ходе ремонта пригодится специальная таблица.

Таблица для регулировки клапанов

Она помогает вычислить номер цилиндра по установленному коленвалу. Перед началом процедуры нужно поставить правильно поршень цилиндра номер один. При этом стоит повернуть коленвал, чтобы совпали метки на шкиве, которые предварительно нужно нанести на каждые 90°. Далее:

  1. С помощью ключа на 17 повернуть распределительный вал на три зубца по траектории движения часовой стрелки. Таким образом кулаки распредвала отойдут от толкателей.
  2. При помощи щупа попробовать размеры зазоров. Он должен легко перемещаться.
  3. Таким образом определить размер зазора на цилиндре номер один.
  4. Если размеры зазоров будут чрезмерно малыми или большими, то стоит установить приспособление для регулировки на корпус подшипников.
  5. Повернуть к себе толкатель.
  6. Зафиксировать его в необходимом положении.
  7. С помощью рычага прижать к себе толкатель и зафиксировать.
  8. Достать отработавшую шайбу для регулировки.

После проведения комплекса мероприятий требуется правильно выбрать новую шайбу с подходящими размерами. Это проводится при помощи простой формулы:

Н = А + (В — С), где:

  • Н представляет собой толщину новой вставки;
  • А является размером по толщине отработанной вставки;
  • В составляет величину зазора;
  • С — зазор, который требуется получить.

После этого нужно вставить новую шайбу и достать фиксатор. Потом проверить установленный зазор и, если нужно, выбрать другой размер шайбы. Важно иметь качественный их набор, где шаг должен составлять 0,05 мм. После регулировки одного цилиндра нужно провести подобную на оставшихся.

Завершив все действия, требуется провести проверку работы мотора. Для этого нужно поставить все снятые части на места, запустить двигатель и прислушаться к его работе. Любые посторонние звуки и шумы должны полностью отсутствовать. Кроме этого, необходимо дождаться полного прогрева мотора, чтобы убедиться в его нормальной работе.

Действия с коленчатым валом

Все работы с представленной частью двигателя не сложны. Для удобства процедуры рекомендуется предварительно открутить свечи. Это поможет избежать лишних помех при работе с цилиндрами.

Дальнейший ход действий:

  1. Метка на шкиве при каждом повороте детали должна совпадать с аналогичной меткой на крышке зубчатого вала. Остальные метки должны находиться на местах.
  2. Повернуть коленчатый вал на 50°, таким образом кулачки отводятся от толкателей.
  3. Измерить зазоры в 1, 2, 3 и 5 клапанах. Они должны соответствовать показателю 0,2 мм для второго и третьего и 0,35 мм для остальных. Допустимое отклонение от размера не должно превышать 0,05 мм в одну или другую стороны.
  4. Провести регулировку.
  5. Повернуть коленчатый вал на полный оборот и проверить зазоры в 4, 6, 7, 8 клапанах.
  6. С помощью шайб отрегулировать остальные детали.

Осуществить регулировку клапанов в автомобиле ВАЗ-2109 можно самостоятельно. Для этого пригодятся инструкции и схемы, описанные выше. Более того, автовладелец, который имел опыт проведения такой процедуры с другими автомобилями, сможет легко разобраться и в «девятке».

Порядок регулировки клапанов ваз 2107 (инжектора и карбюратора) своими руками + видео

Периодическая либо внеочередная регулировка клапанов ВАЗ 2107 делается с целью оптимизации работы газораспределительного механизма (ГРМ) автомобиля, чтобы топливо подавалось в цилиндры вовремя и в полном объеме, а выхлопные газы удалялись. Операция довольно проста и доступна любому хозяину «семерки», если предварительно изучить и разобраться, как отрегулировать клапана на ВАЗ 2107.

В чем смысл процедуры

В более современных авто не нужно регулировать ГРМ, поскольку там вопрос решается с помощью гидравлических компенсаторов. В классических моделях Жигулей, в том числе ВАЗ 2107, настройки клапанов надо делать вручную. Смысл операции состоит в том, чтобы обеспечить прилегание рабочей части нажимного рычага к шейке распределительного вала в рабочем режиме при температуре мотора 90°. Но следует учесть, что при нагреве металлические детали немного увеличиваются в размерах. Поэтому после регулировки клапанов ВАЗ 2107, когда двигатель в холодном состоянии, величина теплового зазора должна равняться 0.15 мм.

Если величина просвета отличается в какую-либо сторону, это приводит к следующим результатам:


  1. Зазор слишком большой. Когда кулачок распредвала набегает на рычаг, то его хода оказывается недостаточно, чтобы открыть клапан полностью. В цилиндр попадает меньше топливной смеси, мощность двигателя снижается, а из-под клапанной крышки идет характерный шум в виде цокающих звуков.
  2. Большой зазор в тракте выпуска отработанных газов. Их часть проникает в картер, а оттуда — обратно в топливный тракт через сапун, мотор начинает «задыхаться». Звуковое сопровождение — аналогичное цоканье.
  3. Рычаг «зажат» настолько, что зазора нет вовсе. При тепловом расширении металла во время работы нажатие происходит постоянно, и клапан всегда приоткрыт. Цилиндр теряет герметичность, снижается компрессия, и он работает с перебоями, отчего мощность агрегата падает сразу на 1/4. Неисправность коварна, поскольку не издает шума.

Отсюда вывод, что регулировка клапанов ВАЗ 2107 должна выполняться по следующим признакам:


  • падение мощности силового агрегата, сопровождаемое характерным звуком либо отказом 1-2 цилиндров из-за отсутствия компрессии;
  • после выполнения ремонтных работ, в процессе которых снимался распредвал;
  • по истечении 25 тыс. км пробега делается профилактическая проверка и регулировка клапанов 2107.

Подготовительный этап

Перед регулировкой, выполняемой своими руками, важно полностью остудить двигатель. Для работы понадобятся следующие инструменты и приспособления:

  • накидной ключ размером 38 мм — для вращения коленчатого вала;
  • отвертки;
  • пассатижи;
  • стандартный набор головок;
  • свечной ключ;
  • настройка выполняется с помощью ключей рожковых (13 и 17 мм) и широкого щупа 0.15 мм.

Чтобы самостоятельно отрегулировать зазоры на двигателе ВАЗ 2107 карбюратор, необходимо снять корпус воздушного фильтра, предварительно отсоединив от него все патрубки. Затем открутить трос воздушной заслонки карбюратора и демонтировать тяги, подключенные к педали газа. Клапанная крышка снимается после откручивания 10 гаек, прижимающих ее к головке цилиндров.

Регулировка клапанов ВАЗ 2107 инжектор отличается от карбюраторной модели только порядком разборки. Здесь добраться до крышки и храповика коленвала мешают тросик газа, 2 вакуумных шланги и патрубок сапуна. Также придется демонтировать воздушный патрубок, идущий от фильтра к дроссельной заслонке.


Чтобы в процессе работы вращать коленчатый вал было легче, рекомендуется перед настройкой выкрутить свечи зажигания.

Порядок выполнения работы

Существует определенная схема, согласно которой можно правильно отрегулировать газораспределение ВАЗ 2107 своими руками. Она заключается в настройке зазоров определенных клапанов при различных положениях коленвала, поворачиваемого на угол 180°. Порядок регулировки клапанов ВАЗ «семерки» выглядит следующим образом:

  1. Вращением коленчатого вала метку на его шкиве установить напротив выступа, сделанного на блоке цилиндров. При этом круглая метка на шестерне распределительного вала становится в самом верхнем положении, а поршень в 4 цилиндре уходит в верхнюю мертвую точку.
  2. Вставить щуп для проверки в зазор 6 и 8 клапанов, он должен двигаться там с усилием. При необходимости зазор откорректировать. Отсчет ведется аналогично номерам цилиндров — от радиатора.
  3. Повернуть коленвал по часовой стрелке на 180° и настроить клапаны № 4 и 7, таким же образом вставляя щуп в зазор между шейкой распредвала и рычагом. При повороте удобно ориентироваться по шестеренке вала распределительного: метка на ней повернется на 90°.
  4. При следующем повороте на 180° отрегулировать клапаны № 1 и 3.
  5. Последний поворот на 180° — клапаны № 5 и 2.

Корректировка зазора производится поворотом опорного болта ключом на 13 мм, только предварительно нужно ослабить гайку-фиксатор размером 17 мм. Убедившись, что щуп двигается с некоторым усилием, снова затяните гайку и продолжайте регулировку в том порядке, который предписывает схема. Затягивая гайку, учтите такой нюанс: опорный болт поворачивается следом за ней и зазор уменьшается. Чтобы этого избежать, необходимо при затяжке придерживать этот болт ключом.

Закончив настройку, соберите двигатель и прочие элементы в обратном порядке и запустите его. О том, что величина зазоров не превышает 0.15 мм, должно свидетельствовать отсутствие шумов из-под клапанной крышки. Убедиться в том, что клапана не зажаты, можно проверкой компрессии во всех цилиндрах.

Одновременно с выполнением регулировок, пока снята крышка мотора, рекомендуется обследовать цепь и сопутствующие элементы на предмет износа накладок. Ослабленную цепь следует натянуть с помощью плунжерного механизма, вмонтированного в блок цилиндров справа от выпускного коллектора.

Не забудьте проверить состояние прокладки клапанной крышки и при необходимости замените ее.


Регулировка клапанов на ваз инжектор или карбюратор

Автор admin На чтение 5 мин. Опубликовано


Покупайте с выгодой Крышка клапанная ВАЗ АвтоВАЗ. Применяется на автомобилях: ВАЗ, ВАЗ, ВАЗ, ВАЗ, ВАЗ, ВАЗ, Ремень ВАЗi генератора 8 клапанов инжектор GATES.

Ключ на 10 6. Термостойкий герметик ABRO. Нравится 28 Поделиться: Подписаться на машину. Можно использовать и старую, в клапанная крышка ваз 2109 инжектор ее более-менее удовлетворительного состояния.

В крайнем случае промазать место прилегания прокладки к головке блока тонким слоем герметика. Используем ключ на «10». Под гайками имеются большие шайбы и резиновые втулки-уплотнители. Снимаем и. Устанавливаем клапанную крышку двигателяв порядке обратном снятию. Примечания и дополнения. Промываем его бензином.

Каждый водитель, который хоть раз отрывал капот своего автомобиля, замечал такую деталь, как клапанная крышка.

Ваз 2109 замена прокладки клапанной крышки – Замена прокладки под клапанной крышкой

Данная крышка предохраняет клапанный механизм от внешних воздействий и исключает утечку залитого масла. Эта деталь крепится к головке блока клапанная крышка ваз 2109 инжектор посредством болтов, однако, для ее уплотнения просто необходим специальный материал, который обеспечит достаточно высокую герметизацию узла. Такая прокладка изготавливается из синтетического каучука и вырезается под клапанная крышка ваз 2109 инжектор соединения головки и крышки. Именно она играет роль герметика в месте стыка двух деталей.

Прокладка исключает возможность любой утечки масла из клапанного механизма и не допускает проникновение под крышку частиц пыли, грязи и любых инородных тел, которые могут изменить состав моторного масла и отрицательно повлиять, в дальнейшем, на работу двигателя в целом. Именно поэтому, прокладка должна быть всегда в хорошем состоянии, а ее замена должна производиться при первых же признаках неисправности.

Главным признаком неудовлетворительного состояния прокладки крышки клапанов является течь масла. Следы масла появляются на головке блока цилиндров и говорят о том, что уплотнитель нуждается в замене.

Помимо этого, замену прокладки рекомендуется производить при проведении каждого капитального ремонта мотора, замене масла и даже простом демонтаже клапанной крышки. Прежде чем преступить к замене, необходимо иметь все требуемые комплектующие.

К таковым относятся: новая прокладка, специальный герметик, способный выдержать очень большую температуру и обезжириватель. В качестве обезжиривателя допускается использование бензина или антисиликона. Постарайтесь отнестись ответственнее к выбору новой прокладки. На ней не должно быть никаких трещин и прочих следов некачественного производства.

Замену рекомендуется проводить на холодном клапанная крышка ваз 2109 инжектор.

Автозапчасти для ВАЗ (Lada) 2109 (хэтчбек) в Казахстане

Это поможет избежать ожогов и любых других неприятных травм, связанных с повышенной температурой. Снимите крышку воздушного фильтра и выкрутите все болты, которые крепят его к карбюратору. Это нужно для беспрепятственного демонтажа клапанной крышки.

Места соединений двух деталей необходимо очистить клапанная крышка ваз 2109 инжектор следов старой прокладки. После этого они обезжириваются.

Новую прокладку обработайте герметиком с обеих сторон и аккуратно выложите ее по месту соединения головки с крышкой. При монтаже прижимайте прокладку продольным движением рукой от середины до краев головки. Полукольцо ВАЗ Полукольцо опорное.

Снимаем клапанную крышку с двигателя 2108 (21081, 21083)

Радиатор кондиционера Радиатор отопителя Радиатор охлаждения. Растяжка ВАЗ Растяжка нижнего. Регулятор давления Регулятор корректора Регулятор освещения Регулятор холостого.

Редуктор заднего Редуктор переднего Редуктор стартера. Решетка бампера Решетка ВАЗ Ролик натяжителя Ролик натяжной Ролик обводной Ролик стеклоподъемника. Ротор генератора Ротор датчика.

Саморез 3. Торсион крышки Торсион сиденья. Трапеция рулевая Трапеция стеклоочистителя. Уголок ВАЗ Уголок зеркала. Указатель давления Указатель напряжения Указатель клапанная крышка ваз 2109 инжектор Указатель температуры Указатель топлива Указатель уровня.

Фонарь заднего Фонарь задний Фонарь контрольной Фонарь освещения Фонарь противотуманный Фонарь сигнальный. Цилиндр суппорта Цилиндр сцепления Цилиндр тормозной.

Регулировка клапанов на ВАЗ 2109 своими руками

Чашка кольца Чашка пружины. Шплинт 2х20 Шплинт 3х Щетка генератора Щетка стартера Щетка стеклоочистителя. Щит моторного Щит опорный. Сортировка: Название, по возрастанию Название, по возрастанию Название, по убыванию Артикул, по возрастанию Артикул, по убыванию Цена, по возрастанию Цена, по убыванию.

Крышка клапанная ВАЗ

Артикул: Производитель СеАЗ МКАД 1 шт. ОСТШ 0 шт. ЛЕСК 0 шт. Для ВАЗ в конструкцию двигателя были внесены некоторые изменения после года.

Цепной привод ГРМ был надёжным, но излишне шумным, натяжение цепи требовало частой клапанная крышка ваз 2109 инжектор. У ременного привода распредвала проблемой стал недостаточный ресурс. Вопрос решили, верхнюю часть поршня доработали, добавили углубления-сёдла под головки. В результате применения новых материалов металлокерамиказазоры изменили, поршни стали легче.

Однако, изнашиваются по-прежнему, регулировать клапана необходимо через каждые 30 км. Так что, регулируя клапаны на ВАЗнадо учитывать это различие двигателей разных лет выпуска.

На современных важно при установке цилиндрового блока с максимальной педантичностью, точностью, выставлять распредвал с коленвалом, они не должны прокручиваться раздельно. Кроме того, тепловые зазоры у «облегченной», современной модели, несколько. При вращении, распредвал кулачками надавливает на шайбы в клапанная крышка ваз 2109 инжектор клапанного стержня.

Усилие передаётся на шляпки, которые должны быть герметично притёрты к сёдлам. При нормальной работе клапан полностью закрывается, не допуская перерасхода топлива, но поддерживая нужную мощность.

Со временем первоначальный КПД падает, за счёт истирания, разрушения, в том числе, под действием теплового расширения, металлического стержня клапана и проседания сёдел. Кулачки изнашиваются. Зазоры увеличиваются. Из-за утраты герметичности соединения между шляпкой и седлом, затруднено как наполнение топливом цилиндра, так и выход отработанных газов.

Крышка клапанная ВАЗ 21082 инжектор, АвтоВАЗ

Слишком малый зазор тоже проблема, поскольку неспособность толкателя полностью закрыть цилиндр, даёт падение давления, клапан, в итоге, прогорает. Если пренебречь порядком проведения технических работ, ремонт будет не дешёв, сгорят клапана, просядут сёдла.

Восстановление функций двигателя в таком случае не клапанная крышка ваз 2109 инжектор. Кроме того, при не отрегулированных тепловых зазорах тяга падает, а расход топлива растёт. Кроме установленного пробега, после которого тепловые зазоры регулировать положено по правилам, существует ряд причин, по которым механизм выходит из строя раньше. Самым точным указанием на увеличение тепловых зазоров, будет тарахтение, стук под крышкой на холостом ходу.

Оно непрерывно и достаточно громкое.

Как осуществляется регулировка клапанов ВАЗ 2109?

Во многом исправность автомобиля зависит от состояния двигателя, топливной системы и отвода выхлопных газов. И если ваш ВАЗ вдруг начал терять мощность, а из его выхлопной трубы раздаются «выстрелы», значит, машине требуется регулировка клапанов. ВАЗ 2109 устроен таким образом, что его дизайн похож на 99-е «Жигули» и «восьмерки», поэтому владельцам этих автомобилей также будет интересна эта статья.

Инструкции по ручной регулировке

Прежде всего нам необходимо подготовить все необходимые инструменты. Для работы нам понадобится щуп, а также 2 ключа на 13 и 17 миллиметров. С этими инструментами можно смело приступать к работе.

В каком порядке вы работаете?

Итак, сначала нужно провернуть коленвал в положение BMT. Для этого поверните механизм до совпадения на нем всех меток на звездочке и на кожухе коробки распредвалов. Далее выполняется регулировка клапанов.ВАЗ 2109 («девятка») ремонтируется следующим образом. Для начала регулируются шестой и восьмой клапаны. Затем приступайте к четвертому и седьмому. Но, перед регулировкой последней пары клапанов, необходимо провернуть коленчатый вал на 180°. Вращать только по часовой стрелке. Затем снова проворачиваем коленчатый вал на те же 180°. Но теперь зазоры клапанов ВАЗ 2109 номер I и III регулируются. После этого повторяем предыдущий шаг и переходим к деталям под номерами 5 и 2.

Как регулируется зазор?

А теперь подробнее о том, как происходит регулировка клапанов ВАЗ 2109.Сначала вставьте щуп в зазор между кулачком и рычагом распредвала. Если проходит без особых усилий, значит, подгонять деталь не нужно. Если щуп застрял в зазоре или, наоборот, вышел слишком свободно, регулировка клапанов ВАЗ 2109 обязательна. При этом возьмите два карабина для ключей 13 и 17 и с их помощью отпустите контргайку регулировочного болта. Теперь зазор необходимо повернуть на нужный угол. Все, на этом этапе регулировка клапанов завершена.

Сколько стоит гэп на «девятке»?

Вообще на всех отечественных автомобилях данное значение одинаково, вне зависимости от того, как там устроен ГРМ. Размер зазора должен быть ровно 0,15 миллиметра. Если это значение меньше или больше нормы, то нужно произвести корректировку.

Заключение

Конечно, работа двигателя после этих работ будет более стабильной, но надеяться на прирост мощности сверх нормы не стоит. Для этого владельцы часто делают тюнинг карбюратора ВАЗ 2109.Как это сделать, мы подробно расскажем в отдельной статье.

И, наконец, от того, как часто регулируются клапана ВАЗ 2109. Так как машина постоянно изнашивается, этот процесс следует производить не менее чем через 20-30 тысяч километров пробега. Также регулировка производится при разборе ГБЦ, причем в обязательном порядке. Это все были рекомендации для успешной регулировки клапанов.

Регулировка клапанов ВАЗ 2107 своими руками

Пожалуй, мало кто из автовладельцев придавал особое значение газораспределительному механизму.Но на самом деле он играет далеко не последнюю роль в системе ДВС. От того, насколько правильно и своевременно закрываются и открываются клапаны этого механизма, будет зависеть работоспособность двигателя. Соответственно, эти значения влияют на динамику автомобиля, его разгон, мощность и расход топлива в целом. А чтобы клапаны работали слаженно, между ними устанавливается специальный зазор, который иногда может менять свои значения в процессе эксплуатации. В сегодняшней статье мы подробно опишем порядок регулировки клапанов ВАЗ 2107 и узнаем, с какой периодичностью следует выполнять эту работу.

примечание

Прежде чем продолжить, дайте двигателю остыть. Регулировка клапанов ВАЗ 2107 всегда проводится только при остывшем моторе.

Приступая к работе

Сначала снимите крышку ГБЦ и установите поршень (на двигателях «классики» по счету 4) в положение ВМТ. Далее переходим к настройке самого зазора. Для начала регулируются шестой и восьмой клапаны. Важно помнить, что счетные механизмы производятся с передней части автомобиля.Далее берем в руки специальный щуп и вставляем его в щель. Если она движется свободно или, наоборот, с трудом проходит, то зазор между створками не соответствует нормальным значениям. Вы можете исправить это с помощью всего двух замков. Для этого ослабьте контргайку и регулировочный винт. Последний корректируется до тех пор, пока датчик не покажет нормальные значения. Помните, что у автомобиля ВАЗ 2107 зазор между клапанами всего 0,15 мм.

После настройки каждой пары клапанов обязательно прокрутите коленчатый вал на 180 градусов.Делайте это до тех пор, пока мы не настроим все значения. Все, на этом этап регулировка клапанов ВАЗ 2107 завершена. Выставив оптимальные значения, установите все обратно.

Полезный совет автомобилистам

При регулировке зазора помните, что иногда после затяжки паз контргайки может немного уменьшаться. Поэтому устанавливайте значения чуть больше 0,15 миллиметра. Однако при окончательном измерении зазора расхождений быть не должно. Если ошибка не ниже 0.01 и более миллиметра регулировка клапанов ВАЗ 2107 производится заново.

Как часто это работает?

Следует отметить, что регулярность выставления зазоров у автомобилей семейства «классика» не такая, как по сравнению с младшими моделями 2108-2109. Регулировка клапанов ВАЗ 2107 производится с интервалом 10-15,5 тысяч километров пробега, тогда как у автомобилей «девятого» семейства этот показатель может достигать отметки в 30 тысяч километров. Это связано с менее надежными технологиями, применяемыми при разработке агрегатов.

Однако не стоит быть уверенным, что до 10тыс. вашего автомобиля не потребуется регулировка клапанов. Иногда бывает, что зазор уходит через 5-5,5 тысяч километров. Если игнорировать так называемые «симптомы» (стуки под капотом, потеря мощности ДВС), можно остаться с прогоревшим клапаном.

Авторемонтный центр в Сан-Антонио | Автомастерская в Сан-Антонио, TX

Узнайте, когда вашему автомобилю требуется регулировка клапанов

Хотя в современных автомобилях регулировка клапанов теперь стала менее необходимой — все благодаря внедрению конструкций клапанного механизма с роликовым толкателем, которые уменьшают трение, и толкателей, помогающих поддерживать оптимальный зазор клапанов, — она по-прежнему является важной частью технического обслуживания двигателя в старых автомобилях. .Тем не менее, многие автовладельцы склонны игнорировать его из-за связанных с этим затрат. Тем не менее, отсутствие регулировки клапанов двигателя вашего автомобиля через регулярные промежутки времени или при необходимости в автомастерской в ​​Сан-Антонио, штат Техас, может ухудшить характеристики автомобиля и значительно повлиять на срок службы его двигателя. Ремонтные мастерские существуют, чтобы помочь владельцам автомобилей с любыми потребностями, которые им требуются, поэтому для них важно проверить свой автомобиль, как только они услышат или почувствуют, что что-то не так. Использование передовых технологий, таких как программное обеспечение для ремонта автомобилей, может помочь удовлетворить потребности клиентов и обеспечить эффективное и правильное обслуживание их автомобилей с минимальной задержкой.

Зачем нужна регулировка клапанов автомобиля

Когда вы едете на новом автомобиле, его двигатель идеально отрегулирован, а это означает, что все компоненты двигателя работают синхронно, обеспечивая плавное вождение. Но по мере того, как вы проезжаете несколько сотен или тысяч миль, компоненты начинают устанавливаться в несколько ином порядке. Точно так же зазор между верхней частью клапанов и кулачком, который их приводит в действие, начинает изменяться, что часто создает ненужный шум двигателя и влияет на его производительность.Регулярно регулируя клапаны двигателя, посещая авторемонтный центр в Сан-Антонио, вы можете поддерживать правильное расстояние между этими двумя частями, чтобы обеспечить плавную работу двигателя и длительную работу.

Вождение автомобиля со слишком большим клиренсом

Если между клапанами и кулачком слишком большой зазор, двигатель автомобиля начнет издавать дребезжащий звук, а ускорение будет тусклым. Если его не остановить, двигатель будет подвергаться чрезмерному механическому износу, что в значительной степени повлияет на характеристики автомобиля.

Вождение автомобиля с перетянутыми клапанами

Точно так же, как слишком большой зазор клапанов может вызвать проблемы с двигателем, слишком тугие клапаны также могут снизить компрессию в цилиндре и нанести больше вреда двигателю. В некоторых случаях двигатель может перегреться и прогореть клапан, что потребует дорогостоящего ремонта автомобиля в Сан-Антонио. Если ваш автомобиль перегревается без какой-либо причины, это может быть из-за тугих клапанов. В этом случае лучше всего обратиться в автомастерскую в Сан-Антонио, штат Техас,

.

Признаки необходимости регулировки клапанов

Как только клапаны вашего автомобиля начинают терять правильный зазор, это легко заметить.Одним из признаков является неровный холостой ход, особенно при понижении температуры. Этот грубый холостой ход часто является результатом позднего закрытия клапана, который перекрывает подачу топлива. Еще одним признаком является дребезжащий шум в головке двигателя, возникающий из-за ударов клапанов о распределительный вал. Этот шум может раздражать вас, когда двигатель холодный, но вы можете меньше слышать его, когда двигатель прогреется. Однако, каким бы незначительным он ни был после прогрева, лучше не упускать его из виду и проверить клапаны в автомастерской в ​​Сан-Антонио, штат Техас.

Если у вас есть основания полагать, что вашему автомобилю требуется регулировка клапанов, не стесняйтесь посетить нас в нашей местной автомастерской в ​​Сан-Антонио и забрать домой автомобиль, который ведет себя как новый на дороге.

Двигатель новый для ВАЗ 2109 карбюраторный.

Одной из самых известных разработок советских автомобилей является двигатель ВАЗ 2109 и его различные модификации. Итак, мотор, который был разработан еще в 1982 году, служит верой и правдой по сей день. Это один из самых распространенных моторов в СНГ.

Надо сказать, что этот агрегат не считается одним из надежных, но он очень ремонтопригоден, что делает его достаточно популярным среди автомобилистов.

Описание и модификации

Как такового двигателя «девятки» в природе не существует. По крайней мере завод АвтоВАЗ его не производил. На все модели 2109 устанавливался «восьмерочный» силовой агрегат и его модификации. Конечно, во многих документах можно встретить двигатель ВАЗ 2109, но это обман или незнание.

Но в технической документации производитель не находит информации о двигателе 2109, так как такого мотора не существует.На все «девятки» за весь период их выпуска устанавливались двигатели со следующей маркировкой: ВАЗ-21081 (1,1 8В), ВАЗ-2108 (1,3 8В), ВАЗ-21083 (1,5 8В), ВАЗ-2111 — 80 (1.5i 8V) и ВАЗ-11183-20 ​​(1.6i 8V).

Технические характеристики

Все двигатели, которые устанавливались на ВАЗ 2109, были небольшого объема, но обладали достаточными мощностными характеристиками и динамикой. А вот с тяговой силой не сложилось. Мощность двигателя ВАЗ 2109 колеблется от 54 до 81 лошадиных сил.Стоит рассмотреть каждый из вариантов двигателя и его технические характеристики отдельно.

2111-80 (1.5i 8V)

11183-20 ​​(1.6i 8V)

Как видите, эволюция двигателей шла от карбюраторного типа к инжекторному. Хотя с увеличением объема двигателя расход топлива также пропорционально увеличивался.

Еще одним важным фактом остается вопрос: где находится номер двигателя на старых моделях двигателей? Как известно, номер двигателя набивался на блоке цилиндров только с 1984 года и на более ранних версиях, которые шли на экспорт.Поэтому на силовом агрегате 1983 года даже не стоит искать этот идентификатор, так как его просто нет.

Ремонт и обслуживание

Средний ремонт ДВС модификации ВАЗ 2109 производится по пробегу. Этот показатель составляет около 200 000 км. Капитальный ремонт двигателя проводить аналогично любому жигулевскому силовому агрегату. Так как, по сравнению с волговским двигателем, вазовский двигатель достаточно мал, автолюбители часто делают переборку в своем гараже своими руками.

Двигатель 2109 хорошо ремонтопригоден, так как чугунный блок достаточно сложно разрушить, а стоимость головки невысока, что позволяет дешево и без особых затрат ремонтировать ДВС своими силами Руки.Еще одним положительным фактором в ремонте является то, что силовой агрегат прост по конструкции и провести мелкий ремонт двигателя ВАЗ 2109 своими руками под силу даже неопытным автолюбителям.

К основным проблемам, с которыми сталкиваются многие, относятся: замена масла в двигателе ВАЗ 2109, замена свечей зажигания и высоковольтных проводов, а также переборка и настройка карбюратора. Кстати, почти все двигатели были оснащены отличным элементом впрыска, который всем известен как Solex.

Еще один вопрос, который часто задают автолюбители – сколько масла нужно заливать в двигатель? Этот показатель зависит от типа двигателя.Например, для ВАЗ-21081 это будет один показатель, а для ВАЗ-11183-20 ​​совсем другой. Поэтому, если автомобилист хочет узнать, сколько масла в его силовом агрегате, нужно заглянуть в техническую документацию.

тюнинг

Тюнинг двигателя ВАЗ 2109 достаточно прост и не представляет особого труда. Итак, первое, что автолюбители делают со своим двигателем – меняют систему зажигания. Разумеется, на старых моделях устанавливается контактный вариант, который уже давно морально устарел, поэтому и устанавливается бесконтактный.

Заодно поменяны свечи и высоковольтные провода. Не забудьте про катушку зажигания. Все это даст улучшенное сгорание топлива в цилиндрах, только если все настроить правильно.

Далее идет расточка и переборка блока цилиндров. Так, многие автолюбители устанавливают спортивную версию поршня, предусматривающую облегчение коленвала, поршней и шатунов. Затем меняются направляющие втулки и клапана. Все эти доработки дадут прибавку в мощности примерно на 25-30 лошадей.

Последний этап — внешний тюнинг. Сюда входит: Установка воздушного фильтра нулевого сопротивления, переборка карбюратора, замена патрубков водяного охлаждения, установка усовершенствованной помпы и генератора.

Не забывайте о таком важном элементе, как стартовый ассортимент, который можно найти в тюнинговых магазинах. Также рекомендуется заменить радиатор на более легкий, то есть поставить его из алюминия. Все это даст больше возможностей для двигателя, а соответственно и для автомобилиста.

Выход

Двигатель ВАЗ 2109, а точнее его разновидности, которые устанавливались на автомобиль, стали легендами советского автопрома. Так, имея достаточно небольшие размеры, он был мощным, что и обеспечило ему большую популярность среди автомобилистов. Еще одним положительным фактором стало то, что ремонт двигателя ВАЗ 2109 достаточно легко осуществить своими руками, что позволяет любому автолюбителю снизить затраты на автосервис.

С популяризацией тюнинга большинство водителей, владевших моторами 2109, стали проводить доработки и, как показывает практика, достаточно успешно.

12.04.2017

ВАЗ 2109 (Лада Самара), в народе называемая девяткой, — пятидверный хэтчбек, продолжатель самарской линейки. Разработан в 1987 году на базе трехдверного хэтчбека ВАЗ 2108. Та же самая девятка стала основой для создания ВАЗ 21099.

Автомобиль получил широкую популярность благодаря стремительному дизайну, неплохим по тем временам двигателям, а также практичному пятидверному кузову. Все это, помноженное на низкую стоимость, а также широкий выбор запчастей, делало ВАЗ 2109 очень привлекательным.Эта привлекательность передалась его последователю ВАЗ 2114. В отличие от восьмерки, на двигатели 2109 (силовой агрегат 2111) серийно устанавливался инжектор.

Помимо инжектора, на ваз 2109 устанавливался карбюратор рабочим объемом 1,1 л, 1,3 л и 1,5 л. Такие двигатели можно увидеть, если заглянуть под капот ваз 2108.


В статье рассмотрим сами двигатели на ваз 2109, их характеристики и слабые места.

ДВИГАТЕЛЬ ВАЗ 2108

1.3 двигатель является базовым для восьмерки, он разрабатывался с нуля, и конструктивно у них двигатель 21011 1,3 л. ничего общего нет. Этот двигатель стал базой для создания силовых агрегатов для установки на семейство «Самара» рабочим объемом 1,1 л., 1,5 л. Это рядный двигатель карбюраторного типа, имеет 4 цилиндра и верхний распределительный вал. В приводе ГРМ используется ремень.

По поводу ресурса двигателя справедливо будет сказать, что бережная и спокойная эксплуатация, правильное и постоянное техническое обслуживание позволят превысить официальные 120 тыс. км и ресурс может составить 180-200 тыс. км.

ДЕФЕКТЫ ДВИГАТЕЛЯ

Из минусов чаще всего отмечают следующее. Детали системы охлаждения довольно быстро изнашиваются. Требует частой замены масляного фильтра и регулировки клапанов. Часто возникают течи масла из-за ненадежной герметизации клапанной крышки, топливного насоса и датчика-распределителя. Следует отметить ненадежность карбюраторов Solex вообще и EPHX в частности.

При обрыве ремня ГРМ могут загнуться клапана. Также со временем могут возникнуть проблемы с зажиганием и троением двигателя.Кроме того, из-за проблем с зажиганием двигатель может детонировать. Еще одной причиной этого может быть низкооктановое топливо низкого качества. О детонации свидетельствует появление черного дыма из выхлопной трубы и потеря мощности.

ДВИГАТЕЛЬ ВАЗ 21081

Двигатель ВАЗ 21081 1,1 л. является аналогом силового агрегата ваз 2108 1.3. Однако у него коленчатый вал с меньшим ходом, и, как следствие, уменьшенная тяга. Это рядный карбюраторный двигатель с четырьмя цилиндрами, с верхним расположением распределительного вала и ремнем ГРМ.Что касается ресурса, то при аккуратной эксплуатации и качественном обслуживании можно рассчитывать на официальные 125 тыс. км.

Разница между 21081 и 2108 обусловлена ​​уменьшенным ходом поршня и, соответственно, уменьшенным рабочим объемом. Кроме того отличие в более низком блоке цилиндров по сравнению с 2108.

ДЕФЕКТЫ ДВИГАТЕЛЯ

Двигатель ВАЗ 081 встречается редко, так как такие двигатели шли на экспорт. Это, наверное, и к лучшему, так как откровенно хилый агрегат. Также следует помнить, что при обрыве ремня ГРМ двигатель может загнуть клапана.ДВИГАТЕЛЬ ВАЗ 21083 Этот двигатель является прародителем нынешних силовых агрегатов для Лады, он стал базой для 16 клапанных двигателей 2112, 124, 126 для Приоры, 127, 114, 116, 194 для Калины.

Заменой

этому двигателю стала эта версия его инжекторного типа. ВАЗ 2108 1,5 л. представляет собой рядный карбюраторный двигатель с четырьмя цилиндрами и верхним расположением распределительного вала. В приводе ГРМ используется ремень, при его обрыве клапана двигателя не гнет.

ДЕФЕКТЫ ДВИГАТЕЛЯ

Если говорить о слабых сторонах двигателя, то следует отметить следующее.Клапана нужно отрегулировать. Детали системы охлаждения быстро изнашиваются. Требуется частая замена масляного фильтра и регулировка клапанов. Утечки масла часто возникают из-за ненадежной герметизации клапанной крышки, топливного насоса и датчика-распределителя. Следует отметить ненадежность карбюраторов Solex вообще и EPHX в частности.

Крепления выхлопной трубы могут сломаться, так как используются стальные гайки, а не латунные. Кроме того, двигатель может стучать, это говорит о необходимости регулировки клапанов. Двигатель может троить, в таком случае причину нужно искать в клапанах, забитом карбюраторе или неисправной электрике.

ДВИГАТЕЛЬ 2114/2111

Двигатель ВАЗ 2111, который в народе именуют 2114, это вообще восемьдесят третий двигатель. Однако, в отличие от 21083, в 2114 используется инжектор, а не карбюратор. Кроме того, ваз 2114 отличается наличием плавающей шатунной шейки и другим распредвалом. Наконец, у 2114 больше мощности. Двигатель ВАЗ 2114 1,5 литра. рядный, инжекторный, с четырьмя цилиндрами, имеет верхний распределительный вал, в приводе ГРМ используется ремень. При этом при обрыве ремня клапан двигателя не гнет.

ДЕФЕКТЫ ДВИГАТЕЛЯ

Из недостатков отмечают следующее. Требуется регулировка клапанов, быстро изнашиваются детали системы охлаждения, требуется частая замена масляного фильтра, проблемы с уплотнением клапанной крышки, топливным насосом и датчиком-распределителем. Крепления выхлопной трубы могут сломаться, так как используются стальные гайки, а не латунные. Кроме того, часто начинают плавать обороты. Двигатель может глохнуть. Часто двигатель не прогревается до нужной рабочей температуры.Проблема скорее всего в термостате. Кроме того, двигатель может стучать и шуметь, как правило, из-за неправильно отрегулированных клапанов.

Двигатель

ВАЗ 2114/2111

Год выпуска

1994 — сегодня

Материал блока

Система снабжения

карбюратор

карбюратор

карбюратор

инжектор

Количество цилиндров

Клапанов на цилиндр

ход поршня

Диаметр цилиндра

Степень сжатия

Объем двигателя

куб 1295 см

куб 1100 см

куб 1499 см

куб 1499 см

Мощность двигателя

64 л.с./5600 об/мин

54 л.с./5600 об/мин

73 л.с./5600 об/мин

78 л.с./5400 об/мин

Крутящий момент

95 Нм/3400 об/мин

79 Нм/3600 об/мин

106 Нм/3600 об/мин

116 Нм/3000 об/мин

Расход топлива

Расход масла

Габаритные размеры двигателя (ДхШхВ), мм

Вес двигателя

Моторное масло

5W-30
5W-40
10W-40
15W40

5W-30
5W-40
10W-40
15W40

5W-30
5W-40
10W-40
15W40

5W-30
5W-40
10W-40
15W40

Сколько масла в двигателе

При замене лить

по заводу

на практике

до 200 тыс. км

до 250 тыс. км

до 250 тыс. км

потенциал

без потери ресурса

Двигатель установлен

ВАЗ 2108
ВАЗ 2109
ВАЗ 21099

ВАЗ 21081
ВАЗ 21091

ВАЗ 21083
ВАЗ 21093
ВАЗ 21099
ВАЗ 2110
ВАЗ 21111
ВАЗ 2115

ВАЗ 21083
ВАЗ 21093
ВАЗ 21099
ВАЗ 21102
ВАЗ 2111
ВАЗ 21122
ВАЗ 2113
ВАЗ 2114
ВАЗ 2115

Сообщить об ошибке

Выделите ее и нажмите Ctrl+Enter

С приходом осени у автолюбителей остро встал вопрос с чистотой автомобиля.Дождь и грязь вынуждают владельцев транспортных средств становиться частыми посетителями автомоек. Не у всех есть возможность так часто мыть машину, как и место для процедуры, поэтому несколько простых способов помогут сохранить машину в чистоте надолго.

Специальные средства для мытья стекол. Чистый автомобиль можно обработать специальными средствами, например, водоотталкивающими растворами и так называемым «антидождем» для автомобильных стекол. После нанесения средств стекла не загрязнятся, на них не будет задерживаться дождевая вода, капли сдуваются ветром.

Средство для кузова автомобиля. Для защиты кузова от грязи стоит обратить внимание на специальные средства, например, восковой полироль, помогающий улучшить водоотталкивающие свойства металла. Оформить дизайн достаточно просто:

  • Автомобиль вымыт и обезжирен, но нужно использовать неагрессивные средства
  • Полироль наносится на кузов автомобиля мягкой тканью или губкой.
  • Дать немного высохнуть
  • Затем воск натирают тканью из микрофибры для полировки

Таким образом, вы сможете подготовить автомобиль к осеннему сезону, а также надолго сохранить его в чистоте и избежать дополнительных трат на мойку.

Результат. Осенью водители хотят содержать свои автомобили в чистоте, так как не у всех есть возможность часто и самостоятельно посещать автомойки. очищать автомобили от грязи. Однако существуют специальные средства, помогающие содержать стекла и кузов в чистоте.

Среди самых популярных в осеннюю погоду средств можно назвать водоотталкивающие растворы и восковые полироли для автомобильных покрытий.

Легендарный внедорожник Land Rover Defender получил новое обновление, которое торжественно представили руководители бренда.

Но, несмотря на небольшие изменения, крупных нововведений автолюбители не увидели. Именно поэтому ярый поклонник марки, миллиардер Джим Рэтклифф, являющийся владельцем Ineos, решил разработать собственный внедорожник, который получит все необходимые опции.

Будущий внедорожник миллиардера, стиль которого позаимствован у британских производителей, будет называться Grenadier.

Автомобильные инженеры. Ленком спроектировал лимузин «Юрий Долгорукий». Эта модель была создана на базе Москвича-2141.Колесная база этого автомобиля «растянулась» на 20 см. В салоне за счет этого стало просторнее. По мощности новинка комплектовалась французским двухлитровым агрегатом Renault мощностью 116 л.с.

Третий лимузин создан Горьковским автозаводом совместно со студией «АСТ Кроуфорд Хилл». эта модель собрана на удлиненной базе из узлов модели ГАЗ-3102. В отделке этого лимузина использована кожа, полированное дерево.

Автомобиль также был оборудован кондиционером, мультимедийной системой и шторками.Стоила такая модель баснословных по тем временам 40 000 долларов (в рублях сейчас — около 2 576 510).

А какие неизвестные разработки тех времен вам известны? Напишите в комментариях.

Один из самых распространенных автомобилей в странах СНГ – ВАЗ 2109 начали выпускать еще в 1988 году. Несмотря на уже немаленький возраст этой модели автомобиля, она до сих пор пользуется популярностью у населения нашей страны. Главное отличие ВАЗ 2109 от своего предшественника 2108 – пять дверей вместо четырех и более просторный кузов.Также был заменен двигатель ВАЗ 2109. Благодаря этим новшествам эта машина стала позиционироваться как советский семейный автомобиль.

ПАРАМЕТРЫ ЗНАЧЕНИЕ
Топливо для ВАЗ 2109 Бензин
Питание двигателя Карбюратор Распределенный впрыск
Цилиндр (его диаметр в мм) 82 82
ход поршня 71 71
Максимальная степень сжатия 9.9 9,9
Запас топлива (объем двигателя), см 3 1499 1499
Мощность двигателя, кВт/об/мин 68/5600 78/5400
Крутящий момент — максимальное значение, Нм при об/мин 100 / 3400 116/3000
Стандарты бензина АИ-92 АИ-95
Расход бензина при движении в городских условиях, л/100км 8.7 9,9
Скорость, развиваемая автомобилем, км/ч 154 155
Разгон автомобиля до скорости 100 км/ч, с 14 13
Тип коробки передач Ручная
Уровни коробки передач 5 вперед, 1 назад
Емкость топливного бака 43 43

Этот мотор подходит для использования в автомобилях ВАЗ 2109 и .

Описание

Технические характеристики на тот момент были стандартными: двигатель объемом 1,1 литра, наличие карбюратора в механизмах, максимальная мощность 54 лошадиные силы.

Через некоторое время в продаже стали появляться модели этого автомобиля с усовершенствованным двигателем. К основным изменениям можно отнести увеличенный до 1,5 литров объем двигателя и датчик температуры двигателя, а в начале 2000-х в массовое производство поступили модели с инжектором. Также возможно провести тюнинг двигателя на ВАЗ 2109, что позволяет получить улучшенные характеристики за относительно небольшие отходы.

Главным достоинством этой машины была достаточно дешевизна обслуживания, что было характерно для любого из автомобилей производства Автоваза.

Даже после окончания гарантийного срока, поддерживать машину в исправном состоянии было достаточно просто и не требовало особых затрат, главное регулярно. А из-за распространенности данной линейки моделей найти запчасти на замену сломанным достаточно просто как в автосервисах, так и в руках автомобилистов.

Из-за простоты конструкции многие владельцы задумывались над тем, какой двигатель можно поставить для улучшения характеристик автомобиля.Для того, чтобы отремонтировать или настроить двигатель ВАЗ 2109, не обязательно быть автомастером.

Практически любой водитель может выполнить всю работу своими руками. Именно поэтому большинство владельцев этого автомобиля хотят как можно дольше ездить на этой модели, дешевой как в ремонте, так и в эксплуатации. Тюнинговать двигатель ВАЗ 2109 также несложно.

Неисправности

  • Двигатель не запускается. Карбюратор автомобиля не получает топливо или подается недостаточное количество топлива. Эта проблема может быть вызвана следующими проблемами:
Причины Как решить проблему
Попадание посторонних предметов, мусора в топливопровод, что привело к сильному засорению.Топливный насос, фильтр карбюратора, топливная магистраль могут быть забиты. Провести полную очистку системы подачи топлива к двигателю. Это можно сделать как с помощью напора воды, так и с помощью сжатого воздуха.
Отказ насоса подачи топлива в двигатель. Провести полную диагностику насоса, выявить поломку, заменить неисправную деталь на работоспособность.
Посторонние предметы или мусор в топливном фильтре. Чистить фильтр самостоятельно довольно сложно и требует много времени.Гораздо дешевле и быстрее заменить его на новый.
Проблемы с зажиганием. Двигатель запускается плохо или вообще не запускается. Провести диагностику системы зажигания, обратиться за помощью к специалистам. Частичная или полная разборка двигателя ВАЗ 2109 может помочь найти неисправность.
  • Проблемы и неисправности при эксплуатации электромагнитного клапана. Этот элемент является частью карбюратора и влияет на процесс зажигания, из-за чего его поломка приводит к следующим неприятностям
Причины Как решить проблему
Обрыв или повреждение проводки.Эта проблема влияет на работу блока управления клапанами, что приводит к неисправной подаче топлива и снижает мощность двигателя ВАЗ 2109.
Блок управления электромагнитным клапаном не работает. В этом случае проводить замену или ремонт самостоятельно рискованно из-за сложной конструкции устройства. Советуем доверить ремонт специалистам.
Во время начального такта двигателя не работает воздушная заслонка карбюратора, которая должна открываться при первых вспышках в цилиндрах двигателя. Причиной данной неисправности может быть разгерметизация пускового устройства в карбюраторе.
Причины Как решить проблему
Холостой ход мотора трудно регулируется и работает с нарушениями. Дышите двигателем. В этом случае потребуется провести полную настройку и регулировку холостого хода. Выявить неисправность также помогает разборка двигателя ВАЗ 2109.
Неисправна или частично сломана система, отвечающая за управление электромагнитным клапаном карбюратора. Провести полную проверку каждой цепи, найти поврежденный провод, заменить его целым, проверить работу системы.
  • Проблемы в работе карбюраторного двигателя ВАЗ 2109
Причины Как решить проблему
Карбюратор не работает из-за сильного загрязнения каналов или жиклера. Указанные детали карбюратора очищаются сжатым воздухом.Стоит контролировать подачу воздуха, чтобы не допустить поломки.
Жидкость попала в карбюратор или жиклер. Также используйте сжатый воздух для очистки систем карбюратора от остатков жидкости. Проверить топливный бак на наличие «шлама», при необходимости слить.
Пусковое устройство не работает из-за разгерметизации системы. Пробита диафрагма стартера. Это может снизить производительность двигателя ВАЗ 2109. Проверить диафрагму на наличие повреждений, при обнаружении дефектов заменить.
Проблемы с системой зажигания. Полная или частичная неработоспособность. Диагностика системы зажигания, замена неисправных деталей на новые.
Попадание воздуха в отсек вакуумного усилителя тормозов. Обычно это происходит из-за порванного всасывающего шланга. Такая поломка влияет на работоспособность эконометра, распределителя зажигания и вакуумного регулятора-датчика. Проверьте шланг, найдите повреждение и отремонтируйте его. Также возможна полная замена шланга.Необходимо обратить внимание на монтажные хомуты, при необходимости их следует подтянуть.
Повреждение прокладки в соединениях впускной трубы. Такая поломка приводит к подсосу воздуха во впускной коллектор. Влияет на работу карбюратора и двигателя ВАЗ 2109. Проверить на наличие повреждений впускной трубопровод. Затяните все гайки. Если это не поможет, то скорее всего прокладки нужно будет заменить на новые.

тюнинг

Так как характеристики этой марки машин далеко не самые высокие по сравнению с современной автомобильной техникой, возможно, вы захотите провести тюнинг двигателя ВАЗ 2109.

Это значительно увеличит мощность мотора и улучшит производительность.

Двигатель ВАЗ 21093, инжектор которого является одним из самых слабых узлов во всем автомобиле, поддается некоторым доработкам, касающимся формы и диаметра выпускных и впускных каналов. Также можно изменить форму камеры сгорания и клапанов, что впоследствии приведет к снижению расхода топлива при интенсивной езде.

Некоторые могут задаться вопросом: «какой двигатель можно поставить на ваз 2109.Но стоит помнить, что такое решение достаточно дорогое. Тюнинг двигателя ВАЗ 21093 намного дешевле и быстрее, чем полная замена двигателя.

Для повышения производительности машины можно заменить распредвал на другой с увеличенными фазами газораспределения. Также на работу машины влияет то, сколько масла используется в двигателе и какой тип смазки выбран. Приобретая улучшенную смазку, работа машины значительно улучшается.

ВАЗ-2109 в свое время был очень популярным автомобилем.Выносливый двигатель, крепкий кузов, привлекательный внешний вид. А сам автомобиль создавался при участии дизайнеров известной автомобильной компании Porsche. Но сегодня, когда не хватает мощности, невольно думаешь о тюнинге мотора. Но зачем увеличивать мощность? Что следует учитывать при замене двигателя?

С некоторых пор в России действует закон, согласно которому при регистрации автомобиля номер двигателя не требуется. Мотор сейчас считается просто запчастью, которую можно заменить, как воздушный фильтр или лопнувшую шину.Именно этот закон побудил любителей тюнинга улучшить свои автомобили.

На что обратить внимание при замене двигателя

Идеальный вариант для «девятки» — это, конечно же, аналогичный двигатель. Но в случае, когда будет проведена полная модернизация машины, ее мощности будет недостаточно. Наиболее подходящим вариантом будет 16-клапанный двигатель ВАЗ-2112, у которого больше лошадей и более новый дизайн.

А еще на такой мотор можно смело устанавливать компрессор кондиционера, и в машине будет свежо и прохладно даже в страшную жару.Возможна установка кондиционера и на стандартный мотор «девятки», пусть он и 1,5 литра, только будет заметен явный дефицит лошадок. Кроме того, генератор все равно придется заменить, так как мощность потребителей увеличивается.

Хорошо, что двигатель ВАЗ-2112 идеально сочетается с коробкой девятки. Также хорошим вариантом для тюнинга является установка двигателя от «Приоры», более современной модели «Жигули». Что касается зарубежных двигателей, то двигатель hyundai Accent прекрасно устанавливается под капот девятки, желательно только коробку передач взять от Акцента.У Опель Вектра силовой агрегат также подходит для тюнинга.

Что еще нужно изменить и сделать

Вы увеличиваете мощность мотора. Следовательно, необходимо использовать тормозную систему и колодки. Идеальным вариантом также будет замена задних на дисковые. Изменения должны быть в системе охлаждения. Установите радиатор, предназначенный для нового двигателя. Вполне возможно, что объема радиатора охлаждения ВАЗ-2109 будет недостаточно.

Как бы то ни было, у вас должны быть документы на двигатель.Если покупаете с рук, то требуйте у продавца документ, подтверждающий право собственности. Не стоит покупать мотор неизвестного происхождения, так как его могут снять с автомобиля, который числится угнанным. Если вы покупаете, то продавец предоставит вам и гарантию, и полный пакет документов. А вот регистрация переделки в ГИБДД – это зависит исключительно от вашего желания. Идеальный вариант – это обратиться в ГИБДД с просьбой выдать новый двигатель.

Карбюраторный 16 клапанный двигатель ВАЗ.Заказ на работу

Большинство владельцев «девяток» знают, что на ВАЗ 2109 можно установить 16-клапанный двигатель, тем самым улучшив ходовые качества своего автомобиля при высоких оборотах коленчатого вала. Стоит ли, и как воплотить идею в жизнь?

Зачем устанавливать новый блок питания?

Установка нового двигателя может быть полезна тем автомобилистам, которые хотят улучшить свой устаревший автомобиль. Многие отечественные автомобилисты знают, что «девятка» имеет довольно хорошие ходовые качества, требует мало бензина и в целом не так прихотлива в уходе, как иномарки, поэтому ее часто тюнингуют.Замена двигателя с 8 кл на более совершенную модель имеет свои плюсы:

  1. Повышение мощности.
  2. Улучшены ходовые качества на высоких скоростях.
  3. Эффективное использование топлива благодаря системе впрыска.
  4. Более стабильная работа силового агрегата.
  5. Постоянная регулировка клапана не требуется.

Но есть и недостатки:

  1. Для замены в вашем гараже вам понадобится много запчастей и инструментов.
  2. На низких оборотах 16-клапанный двигатель немного хуже своего 8-клапанного аналога.

Здесь есть два варианта замены:

  1. Установка целого двигателя от модели 2112. В этом случае потребуется замена не многих деталей, но стоимость всего двигателя может оттолкнуть от этой мысли.
  2. Доработка ГБЦ под новые комплектующие. Это более экономичный, но очень трудоемкий процесс.

Ставим готовый двигатель

На «девятку» ставим двигатель 2112, так как силовые агрегаты моделей похожи друг на друга.Также понадобится топливная труба подходящего диаметра (можно взять стальную, но лучше медную) и бензобак от той же 12-й модели. Выполнены следующие работы:

  1. Демонтируем старый блок питания, отключаем все трубы и электронику. Для того, чтобы снять и установить двигатель, для удобства нужен кран, так как вся сборка тяжелая. Это основная проблема в гараже.
  2. Когда двигатель снят, в сиденье можно установить новый. Стоит сразу проверить состояние сальников и прокладок, если агрегат б/у.Также проверьте натяжение ремня.
  3. Далее необходимо заменить всю топливную систему: бак, ТНВД, топливопроводы.
  4. Отличная замена баку «девятки» аналог от 2112. Детали такие же по размерам, но их устройство другое, что не является препятствием для установки.
  5. Для топливопроводов нужно брать медные трубы, которые лучше гнутся.
  6. Теперь можно заняться разводкой форсунки. Если «девятка» выпуска 2002 года и моложе, то особых проблем с подключением проводов не будет, а для более старых моделей новые отверстия придется делать вручную.
  7. Необходимо установить абсорбер и бензиновый фильтр. Обычно их кладут под днище и крепят шпильками.
  8. Ставим датчики, меняем проводку на подходящую по длине.
  9. С установкой генератора придется попотеть, так как родные крепления не подходят. Найдите подходящие, замените — можно устанавливать. Если редуктор не менять, то его придется подтачивать болгаркой.
  10. В стартере придется менять бендикс с 12 на 9 зубьев.
  11. Последняя переделка — выхлопная система. Трубы не подойдут, поэтому их нужно будет переварить. Примерка помогает поставить все детали на место.

Сердце автомобиля ВАЗ 2109 – его двигатель. Коробка передач и сцепление вместе с двигателем создают силовой агрегат, который образует единый агрегат и закрепляется в моторном отсеке.
16-клапанный двигатель ВАЗ 2109 по сравнению с 8-клапанным двигателем имеет лучшую тягу при достижении высоких оборотов. В данной статье рассмотрен вопрос как переделать карбюраторный двигатель в 16 клапанный на ВАЗ 2109 в инжекторный своими руками.

Особенности инжекторного двигателя на автомобиле ВАЗ 2109

На автомобиль ВАЗ 2109 устанавливается четырехрядный, четырехтактный, бензиновый двигатель:

  • Расположение цилиндров в один ряд, в моторном отсеке, устройство поперечное.
  • Шестнадцатиклапанник имеет два распредвала. Цилиндры работают в таком порядке: 1 — 3 — 4 — 2, отсчет ведется от шкива коленчатого вала.
  • Поэтапно-распределительный впрыск — система питания агрегата.
  • Контроллер управляет двигателем.
  • Большинство устройств имеют нейтрализатор выхлопных газов.
  • На двигателе справа расположены: приводы распредвалов, и генератор.
  • Слева — термостат, датчики давления масла и температуры охлаждающей жидкости, стартер.
  • Сзади — масляный фильтр, выпускной коллектор, датчик положения коленчатого вала.
  • Спереди — впускной коллектор, топливная рампа с форсунками, датчик детонации, щуп уровня масла, генератор, шланг вентиляции картера, датчик фаз.
  • Сверху под пластиковой крышкой находятся: ресивер, свечи и высоковольтные провода.
  • Блок цилиндров изготовлен из чугуна.
  • Цилиндры расточены в блоке и имеют номинальный диаметр 82 мм. Ремонтные размеры могут быть увеличены на 0,4 мм или 0,8 мм.
    Класс цилиндра указан латинскими буквами, снизу корпуса блока. Максимальный износ цилиндра не должен превышать 0,15 миллиметра на диаметр.
  • Пять подшипниковых опор крепятся к блоку цилиндров специальными болтами в нижней части, со съемными крышками. Колпачки не взаимозаменяемы, специально обозначены на внешней поверхности.
    Коленчатый вал защищен от осевого перемещения установкой упорных полуколец в гнезда на средней опоре. Со стороны шкива коленчатого вала установлено полукольцо из стали и алюминия; сзади такой элемент выполнен из металлокерамики.
    Одно полукольцо или оба меняются при увеличении осевого зазора коленчатого вала более чем на 0,35 мм.
  • Вкладыши шатунных и коренных подшипников сталь-алюминиевые, тонкостенные. На опорах пятой, четвертой, второй и первой верхние коренные подшипники БЦ имеют канавки на внутренней поверхности.
    Отсутствуют канавки на нижних коренных подшипниках, верхнем подшипнике третьего подшипника и шатунных вкладышах.
  • На автомобиле ВАЗ 2109 с 16-клапанным двигателем коленчатый вал изготовлен из ковкого чугуна, имеет пять коренных и четыре шатунных шейки. Он имеет восемь противовесов, отлитых за одно целое с валами.
  • Подача масла к шатунным шейкам от коренных через просверленные в коленчатом валу каналы, закрытые пробками.
  • Шкив привода распределительного вала установлен на коленчатом валу спереди.Он связан с ним, он же служит гасителем крутильных колебаний коленчатого вала.
  • За коленчатым валом находится маховик со стальным зубчатым венцом, служащий для запуска двигателя стартером.
  • Поршни изготовлены из алюминия. В продольном сечении сечение юбки поршня коническое, в поперечном — овальное.
    На наружной поверхности вверху выполнены три канавки для установки поршневых колец. В канавке под нижнее маслосъемное кольцо выполнены отверстия, через которые масло со стенок цилиндра направляется на поршневой палец.
    На днище поршня выбита стрелка, которая при установке детали должна быть направлена ​​в сторону шкива коленчатого вала.

Совет: Не рекомендуется устанавливать новый поршень в изношенный цилиндр без его расточки. Может оказаться, что в новом поршне под верхним кольцом канавка будет несколько выше, чем в предыдущем, что приведет к поломке кольца по «ступеньке», образующейся вверху при износе цилиндра.

Два верхних поршневых кольца являются компрессионными.
Не дают газам прорываться в картер, способствуют отводу тепла от поршня к цилиндру:

  • На него устанавливается головка общая на четыре цилиндра. Изготовлен из алюминиевого сплава. Между головкой и блоком монтируется прокладка, усиленная металлическими элементами.

Совет: При ремонте двигателя необходимо заменить прокладку.

Все три детали: блок, прокладка и головка крепятся винтами.
Головка центрируется на блоке с помощью двух втулок:

  • По обеим сторонам головки в верхней части по пять опор для установки распределительных валов.
  • 16 клапанный двигатель на ВАЗ 2109 имеет два распредвала. Каждый из них имеет восемь кулачков.
    В цилиндре пара соседних кулачков одновременно открывает два клапана. Распределительные валы приводятся от коленчатого вала зубчатым ремнем.
    Натяжной ролик расположен под шкивом впускного распредвала, а натяжной шкив — под выпускным распредвалом. На зубчатый шкив впускного распредвала приварен диск, обеспечивающий работу датчика фаз.
    Для сборки узла на ведущих шестернях имеются метки совмещения: на шкиве коленчатого вала она должна совпасть с меткой на корпусе масляного насоса, а метки на шкивах распределительных валов с метками привода распределительных валов, расположенными на его передней крышке.
  • Металлокерамические седла и латунные направляющие клапанов запрессованы в головку блока цилиндров. Внутри последних имеются канавки для смазки: на всю длину они выполнены на втулках впускных клапанов и до 1/2 длины отверстия на втулках впускных клапанов.
    Отверстия защищены от загрязнения маслоотражательными колпачками, детали выполнены из маслостойкой резины.
  • V-образные в два ряда стальные вентили. Выпускной клапан имеет головку из жаропрочной стали.
    Приводятся в действие гидротолкателями от кулачков распределительных валов.Смещение на один миллиметр оси кулачка относительно оси гидротолкателя позволяет корпусу гидротолкателя вращаться вокруг своей оси.
    За счет этого изнашивается равномерно. Работа гидротолкателей осуществляется с постоянной подачей масла под давлением.
    Это обеспечивается каналом, расположенным в ГЦ, который имеет обратный шаровой кран, предотвращающий после остановки двигателя слив масла из масляных каналов и каналов, подающих масло к шейкам распределительных валов, расположенным внизу корпуса подшипников.

Совет: Гидравлические толкатели очень чувствительны к чистоте и качеству масла. Механические загрязнения могут быстро вывести их из строя, что сопровождается чрезмерным шумом и интенсивным износом кулачков распределительных валов. Неисправный гидротолкатель подлежит замене; это не подлежит ремонту.

  • Клапан закрывается под действием одной пружины. Он опирается на шайбу нижним концом, а на пластину, которую держат две сухари, — верхним концом.
    Снаружи складчатые сухари выполнены в виде усеченного конуса, внутри расположены три упорных буртика, входящие в пазы на стержне клапана.
  • На автомобиле ВАЗ 2109 16 клапанов двигатель оснащен комбинированной смазкой. Коренные и шатунные подшипники, гидравлические толкатели, шейки и подшипники распределительных валов смазываются под давлением.
    На стенки цилиндров, затем на пальцы и, кулачки распределительных валов, толкатели, на днище поршней и стержни клапанов распыляется масло. Остальные узлы двигателя смазываются под действием силы тяжести.
  • На передней стенке БК установлен масляный насос. Вот внутренние шестерни и редукционный клапан.На переднем конце коленчатого вала установлена ​​ведущая шестерня.
  • Маслоотделитель для принудительного отсоса газов расположен в крышке ГК.

Как переделать карбюраторный двигатель автомобиля ваз 2109 в 16 клапанный инжекторный

При переделке карбюраторного двигателя на инжекторный можно наблюдать большую разницу в поведении автомобиля. Даже ухудшение некоторых характеристик двигателя до достижения им 2000 об/мин компенсируется заметным улучшением тяги на высоких оборотах.H 5000 об/мин двигатель легко идет по ровной прямой дороге.
Для выполнения работы вам понадобится:

  • Головка блока цилиндров V16, которая оснащена ресивером и коллекторами.
  • Трубка дроссельной заслонки с датчиком, контролирующим положение дроссельной заслонки.
  • Датчик детонации.
  • Регулятор холостого хода.
  • Штаны с кислородным датчиком.
  • Видео.
  • Датчик массового расхода воздуха.
  • Термостат с датчиком.
  • Шкивы.
  • Крышка газораспределительного механизма.
  • Датчик фазы.
  • Высоковольтная проводка.
  • Проводка к форсункам и под капотом.
  • Бензобак в сборе.
  • Индикатор уровня масла.
  • Линии и трубки подачи топлива.
  • Генератор.
  • Рампа с насадками.
  • Контроллер VS 5.1…-42
  • датчик положения коленвала.
  • Датчик скорости.
  • Проводка к топливному насосу.
  • Кронштейн для генератора.
  • Натяжитель ремня.
  • Шатуны.
  • Коленчатый вал и шкив генератора.
  • Кольца и пальцы.
  • Поршни.
  • Паук.
  • Датчик уровня масла.
  • Корпус масляного насоса вместе с отводом под ДПКВ.

Совет: Хотя все работы можно производить и без снятия блока, для удобства двигатель лучше снять.

Рабочие инструкции включают:

  • GB, бензобак, топливные трубки сняты.
  • Демонтируется вся система зажигания.
  • Генератор, термостат и все ремни и шкивы сняты.
  • Установлен новый бензобак с топливным насосом. Его фото представлено ниже.

  • Трубки системы охлаждения отсоединены. Несмотря на то, что некоторые из них можно использовать, цена на изделия небольшая, поэтому лучше все заменить.
  • Лоток снят.
  • Установлены новые поршни и шатуны (под плавающие пальцы).Эта замена нужна потому, что старые имеют более низкую степень сжатия. К тому же в них нет специальных выемок, которые нужны для клапанов новой ГБЦ.
  • Производится замена масляного насоса на устройство, имеющее выход для ДПКВ на крышке.

  • Замена патрубков всей системы охлаждения.
  • Ведутся подготовительные работы по установке 16-клапанной головки. При этом расположение крепежных отверстий такое же, но их диаметр необходимо рассверлить до 12 миллиметров, а болты от старой головки сделать короче.
  • Топливопроводы необходимо брать от модели автомобиля с инжекторным двигателем. Их устанавливают на существующие штатные места.
  • Топливный бак подключается к магистралям, предварительно установив его на место.
  • Топливный насос подключен к блоку управления.
  • Провода датчика показывающие уровень топлива остались старые.

Совет: Можно не удлинять новую проводку, а прорезать дополнительное отверстие в стенке моторного отсека.

  • Просверлено отверстие для установки датчика детонации, нарезана резьба М8.
  • Насос меняется.
  • Установлен новый сапун вентиляции картера, который приобретается одновременно с маслоизмерительным щупом.

Совет: Перед этим нужно подготовить коллекторы и головку. Удалите все выступы, где детали сопрягались, и обработайте их фрезой. Это уменьшит сопротивление внутри конструкции.

  • Термостат устанавливается от автомобиля с инжекторным двигателем.
  • Соединить трубки охлаждающей жидкости.
  • Задняя крышка газораспределительного устройства, ролики, шкивы в сборе.
  • Ремень установлен по меткам.
  • Генератор смонтирован с приводом. Устанавливаются кронштейн, верхний натяжитель, болт генератора. Все предметы приобретаются комплектом.

  • При установке нового генератора два нижних отверстия от предыдущего устройства затягиваются болтами, верхнее отверстие остается свободным.
  • Под верхний натяжитель используется один болт от старого и один новый, для чего на блоке имеется отверстие.
  • Установлены все датчики: на крышке масляного насоса — ДПКВ, возле шкива впускного распределителя вала — датчик фаз, в блоке — и в блоке и термостате — датчик температуры, датчик старый в голове и датчик давления масла остались, в термостате установлен новый от инжекторной модели.
  • Клапанная крышка ставится на герметик.
  • Оголены провода модуля зажигания, дроссельной заслонки, ресивера, гофры, свечи. Прокладывается проводка к датчикам.
  • Установлен воздушный фильтр, новый кабель.
  • Установлен новый паук, резонатор. Глушитель может остаться старым.
  • Залито масло, охлаждающая жидкость, бензин.
  • Проводка в салоне подключается к приборной панели и замку зажигания.

Как правильно переоборудовать на автомобиле с карбюраторным двигателем ВАЗ 2109, с 16-клапанным двигателем инжекторного типа, наглядно видно на видео.После проведения всех работ под капотом будет совсем другой, приятный на вид двигатель автомобиля ВАЗ 2109.

Мощность двигателя такого автомобиля, как ВАЗ 2114, многим автолюбителям может показаться недостаточной. Однако это можно исправить. Разбираемся, как переделать 8-клапанный двигатель в 16-клапанный на ВАЗ 2114

Если установить ГБЦ с 16 клапанами, то мощность автомобиля может превзойти все ожидания. Причина этого в том, что цилиндры двигателя с подобной головкой блока могут быть заполнены специальной воздушно-топливной смесью.

В результате мощность силового агрегата значительно возрастает. Важно отметить, что это абсолютно безопасный способ увеличить «силу» своего автомобиля. Итак, как переоборудовать 8 клапанный двигатель на 16 клапанный ВАЗ 2114?

Возникает вопрос о разнице в мощности автомобилей. Например, мощность автомобиля, объем двигателя которого достигает 1,5 литра, а количество лошадиных сил составляет 77, можно значительно улучшить. Если заменить 8-клапанную головку на 16-клапанную, то она увеличится до 90 «лошадей»!

Это достаточно большая разница, поэтому стоит разобраться, что нужно сделать (и в каком порядке), чтобы улучшить собственную машину.

Особенности разборки двигателя

Первое, что нужно сделать, это максимально аккуратно разобрать двигатель. Этот элемент автомобиля является самым ценным, поэтому разбирать мотор нужно очень аккуратно. Лучше всего внимательно изучить инструкцию и посмотреть видео в интернете о том, как умельцы справляются с этой задачей, а после этого заняться разборкой самостоятельно.

Под клапанной крышкой можно обнаружить множество неприятных дефектов, в том числе и плохое состояние ролика.Головка блока цилиндров тоже может выглядеть не лучшим образом, а втулки настолько изношены, что многие удивляются, что они до сих пор работают.

Все это означает, что после разборки двигателя можно найти массу неисправностей или изношенных деталей. Лучше заменить каждый из них. Это повысит надежность автомобиля и позволит не переживать, что повышенная мощность ВАЗ может стать фатальным фактором и привести к поломке в ближайшее время.

Лучше всего установить бронзовые втулки.Они очень надежны и довольно долговечны.

Установка 16 клапанной головки на ВАЗ 2114

Для того, чтобы выполнить эту несложную операцию, необходимо разобрать двигатель. Стоит отметить, что многие детали придется заменить.

К ним относятся:

  • трубка для антифриза;
  • масляный насос;
  • масляный поддон;
  • различные датчики;
  • коленчатый вал и многое другое.

Несмотря на внушительный список, описанный ниже способ действительно поможет сделать автомобиль еще мощнее, чем раньше.


Переделка двигателя ваз 2114

Переделка 8 клапанного двигателя в 16 клапанный ВАЗ 2114

В процессе улучшения двигателя необходимо доработать болты. Они используются для удержания 16-клапанной головки. Для модернизации двигателя ВАЗ не нужно менять блок цилиндров, но менять головку все же необходимо. Для того чтобы каждый болт надежно вошел в отверстие крепления головки, его следует подгонять не только по диаметру, но и по длине.

Важная информация. Отверстия, которые можно найти в прокладке, также нуждаются в улучшении. Они должны идеально соответствовать размеру болтов. Если этого не сделать, то уровень надежности двигателя значительно снизится.

После этого следует поменять:



Шатуны ваз 2114

Это необходимо сделать при сборке цилиндров.

Теперь пришло время доработать и настроить проводку.

Важно видеть отличие конструкции 16-клапанных поршней от 8-клапанных. Кроме того, расположение датчиков у них тоже различается. Это означает, что может возникнуть необходимость в удлинении проводки.

После сборки двигателя необходимо доработать проводку. Если автовладелец не хотел бы получать лишние финансовые траты, то ему необходимо оставить модуль зажигания, а затем подключить модуль с помощью высоковольтных проводов. Это самый простой способ сэкономить деньги, поэтому не игнорируйте его.

Как переоборудовать 8 клапанный двигатель в 16 клапанный Особенности установки

Болты визуально могут сильно отличаться друг от друга, но бояться не стоит. Необходимо использовать модифицированные болты.

Такие болты имеют следующие характеристики:

  1. Диаметр равен 8-клапанному болту;
  2. Длина 16 клапанов.

Для облегчения прохода этих болтов в отверстие их следует предварительно просверлить. Если установить доработанные болты по всем правилам и максимально аккуратно, то надежности двигателя можно только позавидовать.


Болты ГБЦ ВАЗ 2114

Когда владельцу автомобиля кажется, что он не в состоянии выполнить эту операцию самостоятельно, то ему лучше обратиться за помощью к квалифицированным мастерам с достаточным опытом. Они обязательно сделают все правильно и правильно.

Дополнительным вариантом увеличения мощности автомобиля является тюнинг выпускного коллектора. Это отличный способ немного увеличить мощность вашего автомобиля.

Полезное видео

Дополнительную информацию вы можете получить из видео ниже:

После завершения установки следует обратиться к квалифицированному специалисту, который сможет правильно настроить блок управления двигателем, после чего установить специальную программу на компьютер.

Объект переделки карбюраторный двигатель модификации 21083 от ВАЗ моделей 2108, 2109, 21099. Основная цель — переделка в 16-клапанный инжекторный путем установки блока цилиндров от ВАЗ 2112.

Испытания ВАЗ-2109, на который устанавливали 16-клапанную головку, показал большую разницу в поведении автомобиля по сравнению с его обычной системой питания. На низких оборотах (до 2000 об/мин) характеристики немного ухудшаются, но значительное улучшение после выхода двигателя на высокие обороты с лихвой компенсирует этот небольшой недостаток.На четвертой передаче с 16-клапанным двигателем ускорение ощущается так же, как с карбюраторным мотором на третьей. На ровной прямой дороге двигатель легко достигает 5000 об/мин, что производит на многих водителей незабываемое впечатление.

Что требуется для такого обновления?

  • ГБЦ 16В,
  • в сборе с коллекторами и ресивером,
  • датчик детонации,
  • трубка дроссельная с датчиком положения дроссельной заслонки, регулятор холостого хода,
  • ДМРВ,
  • труба выхлопная с ДЦ,
  • 323
  • термостат с датчиком
  • оба ролика
  • шкивы распределительных валов,
  • датчик фаз,
  • крышка газораспределительного механизма,
  • комплект проводки,
  • контроллер,
  • полностью укомплектованный топливный трубопровод и бензобак,39 датчики положения 7, 339 датчик уровня масла 9 и 332 КВ,
  • рампа с комплектом форсунок,
  • поршни с кольцами и пальцами,
  • генератор с кронштейнами и натяжителем,
  • шкив коленвала,
  • шатуны,
  • привод генератора,
  • корпус масляного насоса Датчик положения KV, система выпуска
  • в комплекте.

Заказ-наряд

Все операции можно выполнять, не снимая блока, но работать будет гораздо удобнее, если его убрать.

  • Снята головка блока, полностью разобраны все топливные трубки, штатный бензобак, сняты термостат, генератор, все ремни и шкивы.
  • Трубки системы охлаждения отсоединены. Некоторые из них можно использовать, но жадничать не стоит, ведь комплект для двигателя ВАЗ 2112 стоит совсем недорого.
  • Лоток снят. Старые поршни и шатуны заменены на поршни с плавающими пальцами от 12-й модели и шатуны «десятки». Эта замена связана с тем, что для старых поршней предусмотрена меньшая степень сжатия, а также отсутствуют специальные выемки под клапаны новой ГБЦ.
  • Масляный насос заменен на другой, на крышке которого имеется слив для ДПКВ. Конечно, заменить можно только крышку, но без мощного шестигранника ее не снять.
  • Установлены новые патрубки системы охлаждения. Рекомендуется заменить весь комплект, это рационально и недорого, хотя часть старых патрубков можно оставить. Нет необходимости в датчике, который включает вентилятор.
  • Ведется подготовка к установке 16-клапанной головки. Несмотря на то, что расположение креплений то же, с предыдущей головки болты все равно придется укорачивать, а в новой нужно просверлить отверстия сверлом х12.
  • Топливопровод устанавливается от модели с инжекторным двигателем (08, 99) на штатные места.
  • Топливный бак установлен на место и подключен к магистралям. Установлена ​​проводка к бензонасосу от блока управления. Провода датчика уровня топлива можно оставить старые.
  • Чтобы не удлинять новую проводку, можно при ее установке прорезать отверстие в стенке моторного отсека, как на ВАЗ-2110.
  • В блоке просверлено отверстие для установки датчика детонации, в котором нарезана резьба х8.
  • Насос установлен от ВАЗ-2112.
  • для вентиляции картерных газов заменяется на новый от ВАЗ-2112, приобретается в комплекте с масломерным щупом.
  • Головка монтируется, при этом старая прокладка заменяется новой, под новую головку. Перед установкой желательно подготовить коллекторы и оголовок, для чего в местах соединения необходимо удалить все выступы, а конусы пройтись по каналам для уменьшения сопротивления внутри них.
  • Термостат установлен от самарского инжекторного двигателя — 21082.
  • Подсоединить патрубки системы охлаждения.
  • Задняя крышка механизма ГРМ, шкивы и ролики от модели 2112 монтируются. По меткам устанавливается ремень, монтируется генератор и его привод. Верхний натяжитель, боль и нижний кронштейн от инжекторной «восьмерки», весь комплект продается комплектом.
  • Все датчики установлены на место. Датчик температуры остается старый, а для термостата нужно покупать новый, предназначенный для инжекторного двигателя.Другие датчики также необходимо покупать новыми. Как их установить, а также описание особенностей их установки можно найти в специальной литературе.
  • Клапанная крышка крепится на герметик. Модуль зажигания, ресивер, провода, дроссель и гофра ставятся на место. Далее монтируется проводка ко всем датчикам. На место установлен воздушный фильтр, установлен трос газа от 21103.
  • Выхлопная система установлена. Можно оставить старый глушитель, но придется покупать новый коллектор, «штаны» и резонатор.
  • Подсоедините проводку к замку и приборной панели. Масло залито, система охлаждения заправлена, бак заправлен бензином.

Но прежде чем приступать к такой переделке, необходимо ответить на главный вопрос: стоит ли игра свеч? На разборках можно найти готовые 12-клапанные двигатели от ВАЗ-2112. И если в России в процессе легализации такой переделки можно столкнуться с некоторыми проблемами, то в Украине двигатель для автомобиля считается не более чем обычной запчастью.

Главная » Двигатель » Карбюраторный 16 клапанный двигатель ваз. Порядок работы

.

Добавить комментарий

Ваш адрес email не будет опубликован.
