Замена подшипника передней ступицы ваз: Замена ступичного подшипника ваз 2107 своими руками. Много фото.

Замена подшипников передней ступицы (замена ступицы) Нива ВАЗ 21213, 21214, 2131 lada 4×4

Ступица колеса в сборе является одним из ключевых компонентов подвески автомобиля. Она удерживает колесо надежно прикрепленным к автомобилю и позволяет колесу свободно вращаться. Основная её функция заключается в работе подшипников, которые обеспечивают плавный ход колёс. И хотя ступица не является главной деталью автомобиля, она имеет решающее значение для его работы и отвечает за плавность поездки. Езда с поврежденной или неисправной ступицей очень опасна. Если её подшипник изношен, колеса автомобиля не будут вращаться плавно и машина может стать неустойчивой, а колеса могут не обеспечить прямолинейное движение. Кроме того, если узел ступицы будет поврежден или выйдет из строя, корпус узла может потерять свои прочностные характеристики, вплоть до полного разрушения, что может привести к отсоединению колеса от автомобиля. Если вы подозреваете, что у вас вышел из строя или поврежден этот узел, или появились гул при движении и люфт колеса, необходимо в зависимости от неисправности, произвести замену, либо подшипника, либо ступицы в сборе.

.

Для справки:
Применяемые подшипники

Работу проводим на смотровой канаве или подъемнике. Вывешиваем переднюю часть автомобиля и снимаем колесо.

Отсоединяем суппорт с направляющей колодок (см. тут)

…и подвязываем их проволокой к верхнему рычагу.

Отворачиваем регулировочную гайку подшипников ступицы (см. тут)

Вынимаем конусную втулку.

Зубилом разгибаем край стопорной пластины гайки переднего крепления рычага к поворотному кулаку.

Аналогично расконтриваем гайку заднего крепления.

Накидным ключом «на 19» отворачиваем гайку заднего крепления рычага к поворотному кулаку.

Аналогично отворачиваем гайку переднего крепления.

Снимаем стопорную пластину.

Сняв рычаг с болтов, отводим его от поворотного кулака.

Отсоединяем тормозные шланги от поворотного кулака (см. тут)

Отсоединяем крепление верхней и нижней шаровых опор от рычагов (см. тут и тут)

Со шлицев корпуса наружного шарнира привода переднего колеса снимаем поворотный кулак в сборе с шаровыми опорами, ступичным узлом и тормозным диском.

Разъединяем поворотный кулак и ступицу с тормозным диском.

При затруднении в разъединении деталей зажимаем поворотный кулак в тиски…

…и выколоткой из мягкого металла выбиваем ступицу.

Теперь можно вынуть болты крепления рычага к поворотному кулаку.

Для разъединения ступицы и тормозного диска наворачиваем гайку на шпильку…

…и выбиваем шпильку.

Отвернув гайку, вынимаем шпильку.

Аналогично демонтируем другие шпильки.

Разъединяем ступицу и тормозной диск.

Зубилом сбиваем грязезащитное кольцо.

Ключом «на 10» отворачиваем болт крепления защитного кожуха…

…и снимаем кожух.

Для демонтажа сальников и подшипников ступицы зажимаем поворотный кулак в тиски.

Поддеваем отверткой сальник…

…и вынимаем его.

Извлекаем кольцо.

Вынимаем внутреннее кольцо наружного подшипника с сепаратором и роликами.

Аналогично вынимаем сальник, кольцо и внутреннее кольцо другого (внутреннего) подшипника с сепаратором и роликами.

Бородком выбиваем наружное кольцо наружного подшипника…

…и вынимаем его.

Аналогично выбиваем наружное кольцо внутреннего подшипника.
Сборку производим в обратной последовательности.

Перед установкой подшипников очищаем внутреннюю полость поворотного кулака от старой смазки.

Подходящим отрезком трубы запрессовываем…

…наружные кольца подшипников.

Закладываем в полость поворотного кулака и в сепараторы подшипников 40 г смазки Литол-24.

Подходящим отрезком трубы запрессовываем сальники.

Установив грязезащитное кольцо,…

…зубилом вдавливаем в нескольких местах металл кольца в проточку поворотного кулака.

Соединив тормозной диск со ступицей,…

…выколоткой из мягкого металла запрессовываем шпильки.

Головки шпилек фрезерованной поверхностью должны быть обращены к цилиндрической поверхности тормозного диска.

Чтобы болты крепления рычага к поворотному кулаку при его установке на автомобиль не выпали,…

…наворачиваем на них гайки.

Вставив хвостовик наружного шарнира привода в шлицы ступицы,…

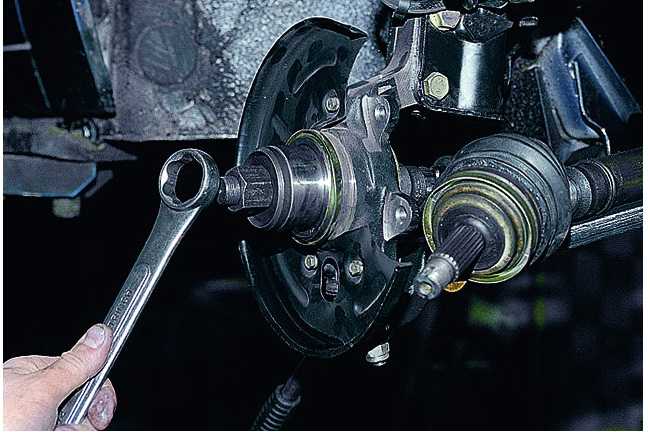

…монтируем поворотный кулак.

По окончании сборки регулируем зазор в подшипниках (см. тут)

Замена ступичного подшипника на ВАЗ 2114 своими руками, рекомендации по выбору нового (видео)

Содержание:

1. Проверка
2. Выбор новых подшипников
3. Замена

Как показывает практика, основной причиной выхода из строя подшипников ступицы является их длительная эксплуатация. С течением времени начинает создаваться своего рода гудение, свидетельствующее об износе данного элемента.

Нельзя подобную проблему называть очень серьезной, но провести ремонт все же настоятельное рекомендуем в ближайшее время. Такие работы сравнительно легко осуществляются своими руками в обычных гаражных условиях.

Как проверить

Прежде чем приступать к замене переднего или заднего подшипника вашей ступицы, советуем провести простую проверку работоспособности этого узла. Это позволит точно определить виновника неисправности и убедиться в реальной потребности замены элементы.

Есть два способа проверки, каждый из которых имеет свои нюансы.

Способ проверки	Что делать
После длительной поездки дотроньтесь до участка колеса, откуда идет посторонний шум	Если участок горячий по сравнению с другой стороной, подшипник требуется заменить
Поднимите авто, открутите колесные болты, поднимите сторону, которую проверяете. Покачайте колесо с большим усилием	Если звук глухой, попросите второго человека нажать на тормоз и повторите процедуру. Если шума нет, подшипник подлежит замене

Что выбрать?

Задние и передние ступичные подшипники сегодня выпускают как отечественные, так и зарубежные производители. Выбор, как говорится, за вами.

Но все же несколько рекомендаций на этот счет дать хотим.

1. Китайские аналоги. Категорически не советуем выбирать их для ремонта своего ВАЗ 2114. Они обладают сомнительным качеством, хотя по цене самые доступные. На длительный срок эксплуатации таких подшипников не хватит.
2. Импортные, преимущественно из Европы. Цена выше по сравнению с аналогами, но и качество соответствующего уровня. Покупая импортные подшипники, обратите внимание, чтобы это не была удачная китайская подделка. Таковых сейчас много, к сожалению.
3. Отечественные. Обратите внимание на детали, изготовленные вологодскими или самарскими мастерами. Качество достаточно высокое, а цена доступная и адекватная. То что нужно для ВАЗ 2114.

Вне зависимости от того, задней или передней ступицы искомый подшипник, его размер идентичен и составляет 64 на 34 на 47 миллиметров.

Для работы по самостоятельной замене элемента вам дополнительно потребуется:

• Специальный съемник для подшипников;
• Торцевой ключ на 30 миллиметров;
• Гаечные ключи на 19 и 17 миллиметров.

Замена

Для начала расставим приоритеты. Если вы просто хотите сэкономить, потому выполняете работу самостоятельно без какого-либо опыта, то это ошибочное решение, способное привести к печальным последствиям. При наличии опыта и определенных знаний, можете смело заниматься ремонтом самостоятельно.

В любом случае, рекомендуем посмотреть обучающую видео инструкцию, где вам подробно расскажут обо всех нюансах подобной работы. Так вы получите дополнительный опыт и полезные знания.

После этого приступаем непосредственно к работе по замене ступичных подшипников. Способов существует несколько. Мы расскажем про каждый из них более подробно, а вы для себя уже определите, какой вариант соответствует вашим навыкам и возможностям.

1. Первый способ предусматривает проведение работ без снятия поворотного кулака с автомобиля. Но здесь обязательно потребуется специальный съемник, которым демонтируют подшипники. Преимущество метода заключается в отсутствии необходимости последующей регулировки развала-схождения. Но это самый неудобный способ. Для выпрессовки и обратного монтажа ступичного подшипника рекомендуем загонять автомобиль на смотровую яму.

Съемник

2. Второй метод потребует демонтировать поворотный кулак. Также пригодится верстак, с помощью которого будет осуществляться снятие подшипника. Развал при этом вы обязательно нарушите. Если не хотите после самостоятельного ремонта ехать на станцию технического обслуживания, используйте пару хитрых приемов:
   1. Перед тем как снимать нижний болт стойки и поворотного кулака, нанесите метки;
   2. Одна метка позволит определить положение болта;
   3. Вторая метка будет отвечать за положение в стойке поворотного кулака;
   4. В процессе обратной сборки постарайтесь, чтобы метки максимально точно совпали между собой. Подобный метод позволяет одновременно внести корректировки в ходовую часть, проверить состояние узлов.
3. Про третий вариант ремонта поговорим более детально.

Третий способ потребуется снять подшипник вместе со стойкой и демонтировать его при помощи тисков. Данный метод сложный по сравнению с остальными.

Осталось выпрессовать элемент

Перед работой не забудьте включить ручной тормоз и подставить под колеса противооткатные опоры, чтобы избежать случайного движения автомобиля.

1. Снимите стойку, выбейте пальцы наконечников рулевых тяг и открутите крепежи верхней опоры к кузову вашего автомобиля.
2. Поставьте домкрат так, чтобы он не становился помехой во время работы. Тут уже все зависит от ваших личных пониманий комфорта.
3. Болты колес откручиваются, после чего с помощью ключа на 13 миллиметров демонтируется гайка искомого подшипника.
4. Ключом на 17 миллиметров демонтируется суппорт, который фиксируется проволокой, дабы не допустить провисания на тормозном шланге.

Демонтажные работы

5. После этого снимается диск торможения и шаровая опора.
6. Теперь ступица выбивается из поворотного кулака, что откроет вам доступ к поврежденному подшипнику.
7. Остается теперь выпрессовать наш проблемный элемент с помощью съемника.
8. При отсутствии такого устройства как съемник, воспользуйтесь металлической трубкой, диаметр которой немного меньше по сравнению с диаметром подшипника.
9. Зачистите место посадки, обработайте смазкой, после чего можно установить новую запчасть.
10. Сборку выполняйте в обратной последовательности. Не забывайте параллельно проверять состояние различных узлов, смазывать, менять прокладки по мере необходимости.

Как вы видите, работы хватает. Не стоит торопиться с выводами относительно легкости или сложности подобной задачи. Если вы хотите все сделать быстро, качественно, не имея при этом опыта — обращайтесь на СТО. В противном случае, приготовьтесь уделить ремонту целый день, а то и больше.

 Загрузка …

---

Как заменить подшипники колес

Как заменить подшипники колес | Совет вашего механика

Задайте вопрос, получите ответ как можно скорее!

ЗАПРОСИТЬ ЦЕНУ

Стоимость замены колесных подшипников

Место обслуживания

$110,89 — $591,42

Диапазон цен для всех автомобилей

(1,084)

Колесные подшипники — это детали, которые позволяют колесам вашего автомобиля вращаться свободно и с минимальным трением. Колесный подшипник представляет собой набор стальных шариков, помещенных в металлический корпус, известный как дорожка, и находится внутри ступицы колеса. Если вы слышите стон или жужжание во время вождения, вероятно, один из подшипников колеса вашего автомобиля начинает выходить из строя.

Самостоятельная замена ступичных подшипников считается промежуточной работой, которую можно выполнить дома, но для этого потребуются специальные механические инструменты. Шаги, представленные ниже, обобщены для охвата трех наиболее распространенных типов колесных подшипников, которые можно найти на большинстве автомобилей. Обязательно получите руководство по обслуживанию вашего автомобиля и определите тип ступичного подшипника, которым оснащен ваш автомобиль, прежде чем начинать ремонт.

Часть 1 из 3: Подготовьте автомобиль

Необходимые материалы

• Смазка для подшипников
• Бокорезы
• Домкрат напольный
• Перчатки
• Клещи
• Трещотка (½ дюйма с головкой 19 мм или 21 мм)
• Защитные очки
• Стойка страховочного домкрата x 2
• Набор головок (набор головок ⅜ 10–19 мм)
• Отвертка
• Динамометрический ключ
• Противооткатный упор x 2
• Проволочная вешалка для одежды

Шаг 1. Установите колодки под колеса . Припаркуйте автомобиль на плоской и ровной поверхности.

Используйте противооткатный упор, чтобы заблокировать шину напротив колеса, с которым вы будете работать в первую очередь.

• Совет : Если вы меняете передний ступичный подшипник со стороны водителя, вам нужно будет использовать противооткатный упор для заднего колеса пассажира.

Шаг 2: Ослабьте зажимные гайки . Возьмите трещотку на ½ дюйма с гнездом подходящего размера для гаек.

Ослабьте зажимные гайки на шине, которую вы собираетесь снять, но пока не снимайте их полностью.

Шаг 3: Поднимите автомобиль . Используйте напольный домкрат и пару подставок для безопасного домкрата, чтобы поднять и зафиксировать автомобиль. Это позволит безопасно снять шину.

• Совет : Обязательно обратитесь к руководству пользователя для получения информации о том, где находятся надлежащие точки подъема для подъема вашего автомобиля.

Шаг 4: Снимите зажимные гайки . Подняв и закрепив автомобиль, полностью открутите зажимные гайки, затем снимите шину и отложите в сторону.

Часть 2 из 3: Установка новых колесных подшипников

Шаг 1: Снимите тормозной суппорт и кронштейн . Используйте храповик и набор торцевых головок на ⅜, чтобы открутить суппорт дискового тормоза и скобу от шпинделя. С помощью отвертки снимите сам суппорт.

• Совет : При снятии суппорта следите за тем, чтобы он не болтался свободно, так как это может повредить гибкую тормозную магистраль. Используйте проволочный подвес, чтобы зацепить его за безопасную часть ходовой части, или повесьте тормозной суппорт на подвеску.

Шаг 2: Снимите внешний ступичный подшипник . Если колесные подшипники размещены внутри ротора дискового тормоза, как это часто бывает в грузовиках, вам нужно будет снять центральный пылезащитный колпачок, чтобы открыть шплинт и стопорную гайку.

Для этого плоскогубцами снимите шплинт и стопорную гайку, а затем сдвиньте ротор вперед, чтобы высвободить внешний ступичный подшипник (меньший ступичный подшипник).

Шаг 3. Снимите ротор и внутренний ступичный подшипник . Замените стопорную гайку на шпинделе и возьмитесь за ротор обеими руками. Продолжайте снимать ротор со шпинделя, позволяя большему внутреннему подшипнику зацепиться за стопорную гайку, и снимите подшипник и смазочное уплотнение с ротора.

Шаг 4: Внесите смазку для подшипников в корпус . Положите ротор на пол лицевой стороной вниз, задней стороной вверх. Возьмите новый подшипник большего размера и вотрите смазку для подшипников в корпус.

• Совет : Самый простой способ сделать это — надеть перчатку и набрать достаточное количество смазки на ладонь и растереть подшипник ладонью, вдавливая смазку в корпус подшипника.

Шаг 5: Установите новый подшипник . Поместите новый подшипник в заднюю часть ротора и нанесите смазку на внутреннюю полость подшипника. Установите новое уплотнение подшипника на новый подшипник большего размера и наденьте ротор обратно на шпиндель.

• Совет : Для установки уплотнения подшипника на место можно использовать резиновый молоток.

Наполните новый меньший подшипник смазкой и наденьте его на шпиндель внутри ротора. Теперь установите упорную шайбу и стопорную гайку на шпиндель.

Шаг 6: Установите новый шплинт . Затяните стопорную гайку до упора и одновременно поверните ротор против часовой стрелки.

Затяните стопорную гайку на ¼ оборота после затяжки и затем установите новый шплинт.

Шаг 7: Открутите и замените ступицу . Некоторые автомобили имеют постоянно закрытые подшипники передних колес, как показано на изображении выше. Ротор крепится на ступице с запрессованным колесным подшипником.

Подшипниковые узлы на передней или задней неведущих осях устанавливаются между ступицей колеса и простым шпиндельным валом.

• Совет : Если ваш подшипник находится внутри ступицы, которую можно открутить, просто используйте храповик, чтобы отсоединить ступицу от шпинделя и установить новую ступицу.

Шаг 8: При необходимости снимите шпиндель . Если подшипник запрессован в шпиндель, рекомендуется снять шпиндель с автомобиля и отнести шпиндель и новый ступичный подшипник в местную ремонтную мастерскую. У них будут специальные инструменты, чтобы выпрессовать старый подшипник и запрессовать новый.

В большинстве случаев эту услугу можно сделать недорого. Как только новый подшипник запрессован, шпиндель можно установить обратно на автомобиль.

Часть 3 из 3: Сборка

Шаг 1: Установите тормозной диск и суппорт обратно на . Теперь, когда новый подшипник установлен, тормозной диск и суппорт можно установить обратно на автомобиль с помощью храповика и соответствующих гнезд, которые использовались для их снятия.

Шаг 2: Установите шину . Установите колесо и вручную затяните гайки. Подоприте автомобиль напольным домкратом и снимите стойки домкрата безопасности. Медленно опустите автомобиль, пока его шины не коснутся земли.

Шаг 3: Завершите установку . Используйте динамометрический ключ, чтобы затянуть зажимные гайки в соответствии со спецификациями производителя. Полностью опустите автомобиль и снимите напольный домкрат.

Поздравляем, вы успешно заменили ступичный подшипник вашего автомобиля. После замены ступичных подшипников важно выполнить пробную поездку, чтобы убедиться, что ремонт завершен. Если вы столкнулись с какими-либо проблемами при замене ступичных подшипников, вызовите профессионального механика, например, из YourMechanic, чтобы заменить их для вас.

---
