Лада Ларгус — замена колодок тормозных механизмов задних колес — журнал За рулем

Замену колодок автомобиля Лада Ларгус проводим в случае предельно допустимого износа их накладок или барабана тормозного механизма заднего колеса.

Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок.

Работу проводим на ровной площадке, смотровой канаве или эстакаде.

Внимание! Колодки тормозных механизмов задних колес необходимо заменять комплектом — все четыре колодки. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

Замену колодок показываем на левом заднем колесе. Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора — автомобиль должен быть расторможен.

Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления.

Для снятия барабана колодки нужно свести.

2283-14-03-01 (Копировать)

Для этого шлицевой отверткой через резьбовое отверстие в тормозном барабане вращаем храповую гайку механизма автоматической регулировки зазора между колодками и барабаном, уменьшая тем самым длину распорной планки.

Для этого шлицевой отверткой через резьбовое отверстие в тормозном барабане вращаем храповую гайку механизма автоматической регулировки зазора между колодками и барабаном, уменьшая тем самым длину распорной планки.

Для этого шлицевой отверткой через резьбовое отверстие в тормозном барабане вращаем храповую гайку механизма автоматической регулировки зазора между колодками и барабаном, уменьшая тем самым длину распорной планки.

2283-14-03-02 (Копировать)

Для наглядности операция показана со снятым барабаном.

Для наглядности операция показана со снятым барабаном.

Для наглядности операция показана со снятым барабаном.

Храповую гайку на левом и на правом колесах вращаем за зубцы сверху вниз.

2283-14-03-03 (Копировать)

Молотком и зубилом сбиваем защитный колпак подшипника ступицы.

Молотком и зубилом сбиваем защитный колпак подшипника ступицы.

Молотком и зубилом сбиваем защитный колпак подшипника ступицы.

2283-14-03-04 (Копировать)

Снимаем колпак.

Снимаем колпак.

Снимаем колпак.

2283-14-03-05 (Копировать)

Головкой «на 36» отворачиваем гайку подшипника ступицы.

Головкой «на 36» отворачиваем гайку подшипника ступицы.

Головкой «на 36» отворачиваем гайку подшипника ступицы.

2283-14-03-06 (Копировать)

Снимаем тормозной барабан в сборе с подшипником.

Снимаем тормозной барабан в сборе с подшипником.

Снимаем тормозной барабан в сборе с подшипником.

Внимание! Не нажимайте педаль тормоза после снятия тормозного барабана, так как поршни могут полностью выйти из колесного цилиндра.

Снимокььь

Тормозной механизм заднего колеса автомобиля «Лада Ларгус» со снятым барабаном: 1 — чашка пружины; 2 — опорная стойка; 3 — прижимная пружина колодки; 4 — передняя колодка; 5 — распорная планка с регулятором зазоров; 6 — колесный цилиндр; 7 — задняя тормозная колодка с рычагом привода стояночного тормоза; 8 — тормозной щит; 9 — трос стояночного тормоза; 10 — нижняя стяжная пружина; 11 — датчик ABS

Тормозной механизм заднего колеса автомобиля «Лада Ларгус» со снятым барабаном: 1 — чашка пружины; 2 — опорная стойка; 3 — прижимная пружина колодки; 4 — передняя колодка; 5 — распорная планка с регулятором зазоров; 6 — колесный цилиндр; 7 — задняя тормозная колодка с рычагом привода стояночного тормоза; 8 — тормозной щит; 9 — трос стояночного тормоза; 10 — нижняя стяжная пружина; 11 — датчик ABS

Тормозной механизм заднего колеса автомобиля «Лада Ларгус» со снятым барабаном: 1 — чашка пружины; 2 — опорная стойка; 3 — прижимная пружина колодки; 4 — передняя колодка; 5 — распорная планка с регулятором зазоров; 6 — колесный цилиндр; 7 — задняя тормозная колодка с рычагом привода стояночного тормоза; 8 — тормозной щит; 9 — трос стояночного тормоза; 10 — нижняя стяжная пружина; 11 — датчик ABS

2283-14-03-07 (Копировать)

Придерживая опорную стойку передней колодки, пассатижами поворачиваем чашку пружины стойки до совмещения паза в чашке с хвостовиком стойки.

Придерживая опорную стойку передней колодки, пассатижами поворачиваем чашку пружины стойки до совмещения паза в чашке с хвостовиком стойки.

Придерживая опорную стойку передней колодки, пассатижами поворачиваем чашку пружины стойки до совмещения паза в чашке с хвостовиком стойки.

2283-14-03-08 (Копировать)

Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма.

Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма.

Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма.

2283-14-03-09 (Копировать)

Аналогично снимаем опорную стойку задней колодки.

Аналогично снимаем опорную стойку задней колодки.

Аналогично снимаем опорную стойку задней колодки.

2283-14-03-10 (Копировать)

Поддев отверткой, выводим из зацепления с колодкой крючок нижней стяжной пружины…

Поддев отверткой, выводим из зацепления с колодкой крючок нижней стяжной пружины…

Поддев отверткой, выводим из зацепления с колодкой крючок нижней стяжной пружины…

2283-14-03-11 (Копировать)

…и снимаем ее.

…и снимаем ее.

…и снимаем ее.

2283-14-03-12 (Копировать)

Аккуратно, чтобы не повредить пыльники тормозного цилиндра, отводим подсборку задних колодок от тормозного щита.

Аккуратно, чтобы не повредить пыльники тормозного цилиндра, отводим подсборку задних колодок от тормозного щита.

Аккуратно, чтобы не повредить пыльники тормозного цилиндра, отводим подсборку задних колодок от тормозного щита.

2283-14-03-13 (Копировать)

Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки.

Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки.

Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки.

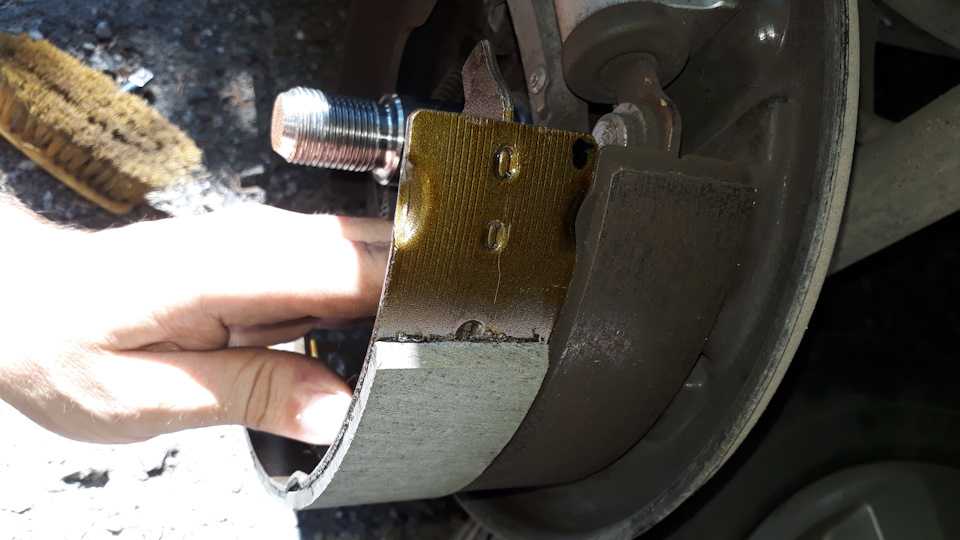

Снимаем переднюю и заднюю колодки в сборе с распорной планкой.

DSC_4747 (Копировать)

Выводим из зацепления с передней колодкой крючок верхней стяжной пружины…

Выводим из зацепления с передней колодкой крючок верхней стяжной пружины…

Выводим из зацепления с передней колодкой крючок верхней стяжной пружины…

2283-14-03-14 (Копировать)

…и пружину регулятора зазоров.

…и пружину регулятора зазоров.

…и пружину регулятора зазоров.

2283-14-03-15 (Копировать)

Разъединяем распорную планку и заднюю тормозную колодку, снимаем стяжную пружину распорной планки.

Разъединяем распорную планку и заднюю тормозную колодку, снимаем стяжную пружину распорной планки.

Разъединяем распорную планку и заднюю тормозную колодку, снимаем стяжную пружину распорной планки.

Снимок1111

Элементы тормозного механизма автомобиля «Лада Ларгус»: 1 — чашка пружины; 2 — прижимная пружина колодки; 3 — опорная стойка; 4 — передняя колодка; 5 — верхняя стяжная пружина; 6 — колесный цилиндр; 7 — распорная планка; 8 — пружина регулятора; 9 — задняя колодка с рычагом привода стояночного тормоза; 10 — нижняя стяжная пружина

Элементы тормозного механизма автомобиля «Лада Ларгус»: 1 — чашка пружины; 2 — прижимная пружина колодки; 3 — опорная стойка; 4 — передняя колодка; 5 — верхняя стяжная пружина; 6 — колесный цилиндр; 7 — распорная планка; 8 — пружина регулятора; 9 — задняя колодка с рычагом привода стояночного тормоза; 10 — нижняя стяжная пружина

Элементы тормозного механизма автомобиля «Лада Ларгус»: 1 — чашка пружины; 2 — прижимная пружина колодки; 3 — опорная стойка; 4 — передняя колодка; 5 — верхняя стяжная пружина; 6 — колесный цилиндр; 7 — распорная планка; 8 — пружина регулятора; 9 — задняя колодка с рычагом привода стояночного тормоза; 10 — нижняя стяжная пружина

Проверяем техническое состояние деталей и очищаем их.

Механизм автоматической регулировки зазора между колодками и барабаном состоит из составной распорной планки колодок, рычага регулятора и его пружины. Он начинает работать при увеличении зазора между колодками и тормозным барабаном.

Снимок55588888

Элементы механизма автоматической регулировки зазора между колодками и барабаном: 1 — витая пружина резьбового наконечника; 2 — резьбовой наконечник распорной планки; 3 — пружинный рычаг регулятора; 4 — распорная планка; 5 — пластинчатая пружина; 6 — храповая гайка

Элементы механизма автоматической регулировки зазора между колодками и барабаном: 1 — витая пружина резьбового наконечника; 2 — резьбовой наконечник распорной планки; 3 — пружинный рычаг регулятора; 4 — распорная планка; 5 — пластинчатая пружина; 6 — храповая гайка

Элементы механизма автоматической регулировки зазора между колодками и барабаном: 1 — витая пружина резьбового наконечника; 2 — резьбовой наконечник распорной планки; 3 — пружинный рычаг регулятора; 4 — распорная планка; 5 — пластинчатая пружина; 6 — храповая гайка

При нажатии педали тормоза под действием поршней колесного цилиндра колодки начинают расходиться и прижиматься к барабану, при этом выступ рычага регулятора перемещается по впадине между зубьями храповой гайки. При определенном износе колодок и нажатии педали тормоза рычагу регулятора хватает хода, чтобы повернуть храповую гайку на один зуб, тем самым увеличивая длину распорной планки и одновременно уменьшая зазор между колодками и барабаном. Так постепенное удлинение распорной планки автоматически поддерживает зазор между тормозным барабаном и колодками.

Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и наносим на резьбу тонкий слой пластичной смазки.

Устанавливаем механизм автоматической регулировки зазора в исходное состояние, руками ввернув наконечник распорной планки в отверстие планки (резьба на наконечнике распорной планки и храповой гайке — левая).

Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности.

Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок. Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке — правая).

Чтобы отрегулировать положение тормозных колодок, нажимаем педаль тормоза несколько раз. Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем стояночный тормоз (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал). При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами. Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах.

При необходимости регулируем стояночный тормоз.

Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.

После установки тормозного барабана гайку подшипника ступицы затягиваем предписанным моментом 175 Н∙м.

Желательно устанавливать новую самоконтрящуюся гайку, но если ее нет, то можно использовать старую гайку.

2283-14-03-16 (Копировать)

Раздвигаем губки тисков на 10–15 мм, кладем на них ступичную гайку под углом так, чтобы она одновременно упиралась и гранью, и основанием, и осторожно наносим удары по выступающему пояску молотком, сминая поясок в трех местах.

Раздвигаем губки тисков на 10–15 мм, кладем на них ступичную гайку под углом так, чтобы она одновременно упиралась и гранью, и основанием, и осторожно наносим удары по выступающему пояску молотком, сминая поясок в трех местах.

Раздвигаем губки тисков на 10–15 мм, кладем на них ступичную гайку под углом так, чтобы она одновременно упиралась и гранью, и основанием, и осторожно наносим удары по выступающему пояску молотком, сминая поясок в трех местах.

2283-14-03-17 (Копировать)

Восстановленная гайка.

Восстановленная гайка.

Восстановленная гайка.
