Ваз 2110 перемычка иммобилайзера: как отключить самому без прошивки, где находится перемычка на десятке, работает, обойти, что блокирует, убрать разъем, схема подключения

как отключить самому без прошивки, где находится перемычка на десятке, работает, обойти, что блокирует, убрать разъем, схема подключения

Содержание

  1. Как работает
  2. Где находится
  3. Как отключить иммобилайзер ВАЗ-2110
  4. В каких случая нужно отключать
  5. Обрезаем провода
  6. Программируем ЭБУ

Иммобилайзер для ВАЗ-2110 — это устройство, предназначенное для блокировки запуска двигателя с системой впрыска топлива. Оно обеспечивает основную защиту автомобиля от угона.

Как работает

Это устройство работает вместе со штатным контроллером системы впрыска топлива. Иммобилайзер ВАЗ подключается к последнему в разрыв К-линии между ЭБУ и диагностическим разъемом. Для разблокировки охранного устройства используется ключ, содержащий специальную метку. Она излучает зашифрованный код доступа.

В индикатор состояния встроена катушка, которая принимает сигнал транспондера, встроенного в ключ. Если последний был распознан автомобильным противоугонным устройством, то оно передает по К-линии на контроллер разрешающий сигнал. Для разблокировки иммобилайзера требуется поднести ключ к индикатору состояния. Если инициализация прошла, то иммобилайзер разрешит завести двигатель. В противном случае контроллер по сигналу от охранного блока отключит систему зажигания и электробензонасос.

Где находится

Блок иммобилайзера на «десятке» находится под приборной панелью с правой стороны над контроллером системы управления впрыском топлива. Светодиодный индикатор состояния охранной системы со встроенным приемником сигнала располагается слева от руля под передним левым соплом отопителя. Внутри иммобилизатора также находится зуммер, который подает сигналы об ошибках, разблокировке и т. д.

Как отключить иммобилайзер ВАЗ-2110

Отключить иммобилайзер на ВАЗ-2110 можно несколькими способами. В результате он не будет препятствовать запуску мотора, и отпадет необходимость прикладывать специальный ключ, необходимый для снятия блокировки этого охранного устройства.

В каких случая нужно отключать

Штатной охранный блок нужно выключить по нескольким причинам:

  • конфликт с установленной автовладельцем сигнализацией;
  • внезапное срабатывание охранного устройства или отсутствие реакции на рабочий ключ, приводящее к невозможности завести двигатель;
  • заводской брак или выход из строя охранного устройства;
  • рассинхронизация кодов иммобилизатора и электронного блока;
  • ложные срабатывания при разрядке аккумулятора или при использовании мобильного телефона и прочих радиоэлектронных устройств.

Еще одна причина, по которой нужно отключать штатное охранное устройство на ВАЗ-2110 — это сложность использования процедуры альтернативного запуска при помощи ввода пароля педалью акселератора, поскольку при ее выполнении можно легко ошибиться, а количество попыток неверного ввода кода ограничено.

Обрезаем провода

Этот способ отключения иммобилайзера ВАЗ самому без прошивки заключается в разрыве связи между этим устройством и контроллером СУД. Чтобы отключить иммобилайзер путем обрезки проводов, следует снять боковую накладку передней панели. Затем от устройства отключается соединитель, и вынимается штекер.

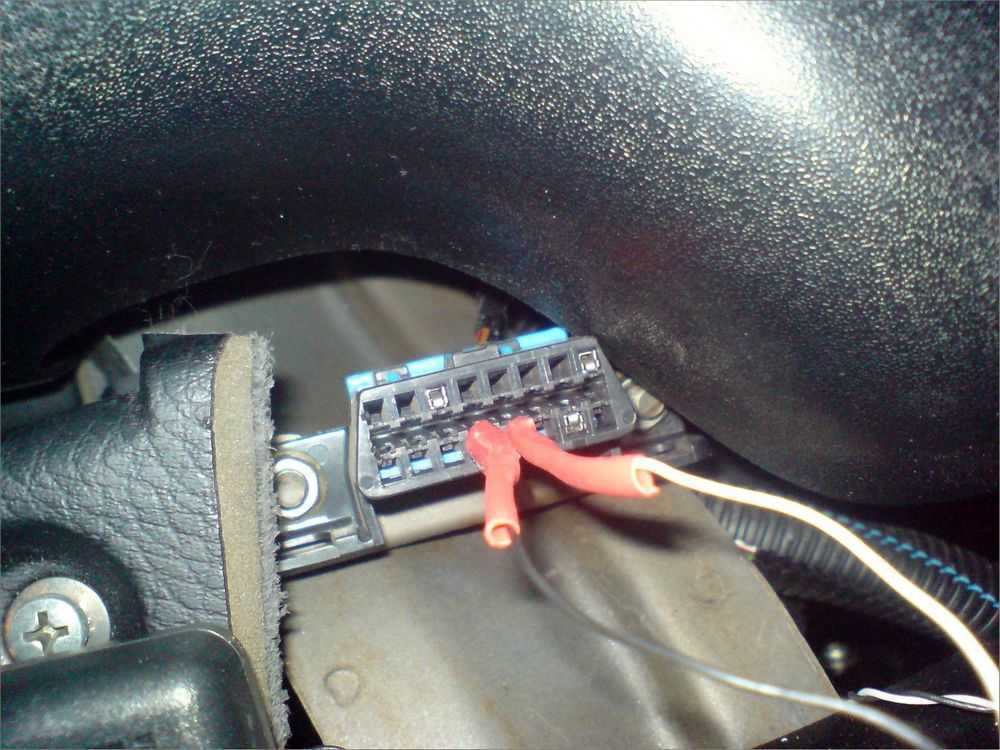

На последнем нужно найти контакты под номерами 9 или 9.1 и 18, согласно схеме подключения. Первый провод (с контакта 9 иммобилизатора) идет к штатной колодке диагностики, а второй (с контакта 18 иммобилизатора) — к К-линии контроллера. Их следует отрезать на некотором расстоянии со стороны разъема и зачистить. Для отключения электропитания от охранного блока необходимо перерезать провод, идущий к контакту 6 на колодке.

Контакты 9 и 18 на колодке охранного устройства следует соединить напрямую перемычкой. А концы отрезанных проводов, идущих к основному жгуту автомобильной проводки, нужно соединить. В результате будет восстановлена целостность К-линии между контроллером и диагностической колодкой. После этого иммобилайзер перестанет блокировать запуск двигателя благодаря тому, что К-линия контроллера управления двигателем будет отключена от охранного блока.

Программируем ЭБУ

Чтобы обойти иммобилайзер и полностью убрать защиту с помощью перепрошивки и очистки памяти контроллера, потребуется ноутбук или другой переносный компьютер с подходящей программой, адаптер для связи с контроллером или программатор с паяльником. Вначале следует вынуть контроллер и определить, каким образом установлена микросхема перезаписываемой памяти (EEPROM). Если она вставлена через разъем, то ее можно вынуть и установить в программатор.

Затем на компьютере запускается приложение, создается резервная копия штатной прошивки и выполняется запись требуемых кодов или загрузка в EEPROM новой микропрограммы. Можно перепрограммировать контроллер для отвязки от иммобилайзера и с помощью адаптера. Для этого необходимо убедиться в том, что оба устройства подсоединены к общему минусовому проводу. В этом случае для перепрошивки используется программное обеспечение CombiSet или CombiLoader, доступное для Windows.

Выполнить обход иммобилайзера можно и без ноутбука. Для этого нужно вместо штатной микросхемы нужно установить специальный чип, содержащий микропрограмму по сбросу EEPROM. После этого включается зажигание на несколько секунд. Память будет очищена, в результате чего запуск двигателя без иммобилайзера перестанет блокироваться.

Можно также установить новый чистый контроллер, рассчитанный на работу без использования иммобилайзера. Это нужно делать и в том случае, если запуск двигателя ВАЗ-2110 блокируется после обрезки проводов из-за того, что ЭБУ перестал получать сигналы от иммобилайзера, а возможность перепрошивки отсутствует.

  • Иммобилайзер Гранта
  • Иммобилайзер на Калине
  • Раскодировка магнитол
  • Защита от угона автомобиля

Как отключить иммобилайзер на ВАЗ-2110 самому без прошивки

Противоугонная защита отечественного автомобиля до конца прошлого века заключалась в применении блокировки руля. На этом все штатные меры безопасности исчерпывались. ВАЗ-2110 с карбюраторным восьмиклапанным двигателем имела с завода такую же охранную систему, как вся ВАЗовская классика. Однако с начала 2000-х годов, когда в восьмерочный мотор интегрировали систему впрыска, появилась возможность установить иммобилайзер. Как ни странно, большинство владельцев инжекторных десяток думают о том, как отключить штатную противоугонку. Зачем и как это сделать, постараемся выяснить сегодня.

Содержание

  • 1 Иммобилайзер ВАЗ-2110: безопасность требует жертв
    • 1.1 Принцип работы
  • 2 Как отключить
    • 2.1 Все способы
      • 2.1.1 Обрезаем провода на иммобилайзере
      • 2.1.2 Программируем ЭБУ на ВАЗ-2110
  • 3 Выводы
  • 4 Видео о том, как удалить иммобилайзер без ноутбука

Иммобилайзер ВАЗ-2110: безопасность требует жертв

Без жертв не получается. ВАЗовские штатные иммобилайзеры уже почти 20 лет приносят своим владельцам больше нервотрепки, чем пользы.

Частые беспочвенные сбои, отказы в запуске, несовместимость с другими охранными комплексами, ненадёжность элементарной базы и косяки при сборке заставляют любыми способами отключать штатный иммобилайзер. Но для начала кратко рассмотрим принцип работы устройства, чтобы понять, как с ним бороться.

Принцип работы

Принцип работы иммобилайзера.

Принцип работы любого простейшего иммобилайзера до смешного прост — устройство связывается с блоком управления двигателем и даёт определённый сигнал при попытке несанкционированного доступа. ЭБУ в свою очередь, даёт или не даёт разрешение на запуск мотора. Происходит это так — для запуска двигателя необходимо, чтобы иммобилайзер принял ключ и только после успешной инициализации он посылает разрешающий сигнал на ЭБУ. Даже в том случае, когда ключ к замку полностью подходит, но не инициализируется иммобилайзером, последний подаст на ЭБУ запрещающий сигнал, блок отключит бензонасос и систему зажигания. Следовательно, запуск двигателя будет невозможен.

Как отключить

В тонкости устройства и схемотехнику мы вникать не станем, поскольку для ремонта, настройки и замены элементов иммобилайзера необходимо иметь хороший багаж знаний по микроэлектронике и опыт работы с микросхемами.

Схема подключения иммобилайзера – 55-пиновый разъем.

Схема подключения иммобилайзера – 81-пиновый разъем.

Однако вкратце мы рассмотрим несколько вариантов отключения штатного охранника. Это может пригодится внезапно, когда автомобиль ни с того ни с его перестаёт реагировать на рабочий ключ, а случиться это может в любой момент. История знает случаи, когда иммобилайзер на ВАЗ-2110 полностью выводил из строя звонок по мобильному телефону или сторонняя радиопомеха.

Все способы

К чести разработчиков, стоит сказать о том, что в последней версии десяточного иммобилайзера предусмотрена возможность одноразового его отключения. Это работает в том случае, когда такая функция заблаговременно активирована. Выглядит это все несколько нелепо, но ничего лучше инженеры предложить не смогли:

  1. При активации иммобилайзера в его память прописывается секретный код из шести цифр.
  2. Активируется аварийная функция. (Об этом подробно прописано в инструкции к каждому иммобилайзеру).
  3. Активация происходит нажатием на педаль газа. Нажимать на педаль нужно столько раз, сколько прописано в секретном коде. То есть, если код состоит из цифр 123456, к примеру, то нужно нажать на педаль один раз, выждать несколько секунд, потом нажать два раза, выждать ровно столько же, потом три раза и так до последней цифры. Если не получилось — тренируемся снова.

А что касается отключения иммобилайзера, то есть только два варианта — прошивка и перепиновка проводов. Самый доступный способ — второй, с него и начнём.

Обрезаем провода на иммобилайзере

Перед началом работы разберёмся в том, что мы будем делать теоретически. Перед эксплуатацией каждый иммобилайзер проходит процедуру обучения. Она заключается в записи на энергонезависимый носитель информации EEPROM кодов ключей. С конвейера автомобиль выходит с чистым EEPROM, а перед эксплуатацией новый владелец прописывает в памяти коды ключей.

В итоге получаем цепочку: комплект ключей — иммобилайзер — ЭБУ.

Эта тройка будет работать только в такой комбинации и при попытке заменить хотя бы один элемент, двигатель не запустится.

Наша задача в том, чтобы убедить память (EEPROM) ЭБУ в том, что иммобилайзера не существует физически. Только так мы сможем запустить двигатель нашим ключом. При этом желательно оставить диагностический канал К-лайн. Делаем это так:

  1. Находим корпус иммобилайзера. Он находится прямо над электронным блоком управления. Чтобы до него добраться, снимаем боковую панель консоли.

    Иммо находится примерно за магнитолой.

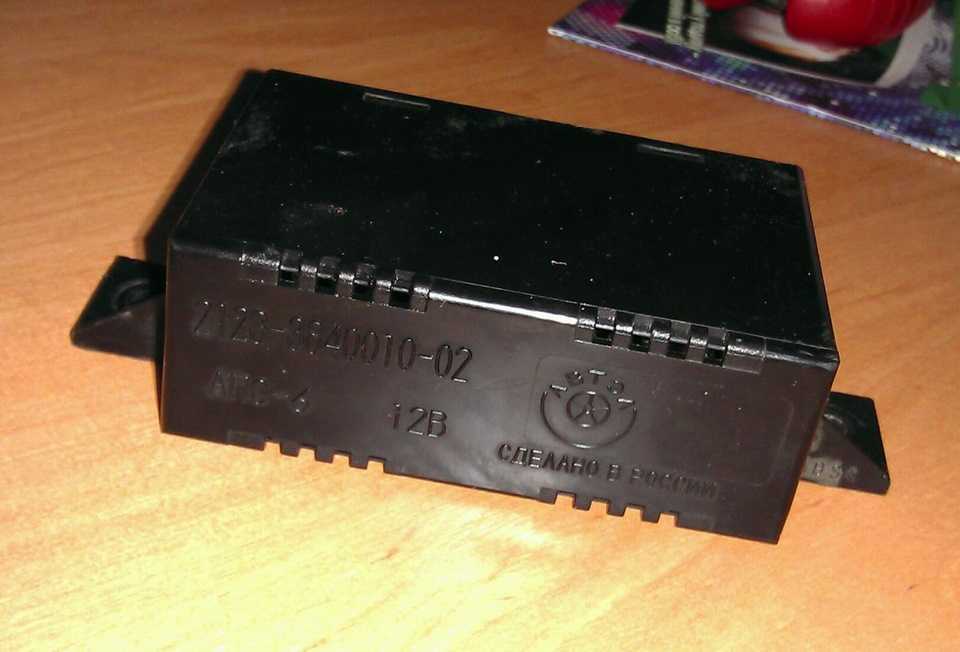

    Вот она искомая черная коробочка.

  2. Отсоединяем коннектор от корпуса иммо.

    Вытаскиваем штекер.

  3. Находим контакты 18 и 9.1 на колодке жгута проводов.

    Нам нужен жёлтый провод с чёрной полоской и оранжевый провод с синей полоской.

  4. Отрезаем эти провода на расстоянии около 40-50 мм от коннектора.
  5. Зачищаем и скручиваем их. Обязательно изолируем скрутку.
  6. Устанавливаем колодку на место, если хотим оставить иммобилайзер.

Чтобы удалить иммобилайзер совсем, необходима полная очистка EEPROM блока управления.

В таком варианте, как получилось у нас, у иммобилайзера будут доступны только некоторые функции и, самое главное, будет оставлена связь между диагностическим разъёмом и ЭБУ.

Программируем ЭБУ на ВАЗ-2110

Для перепрограммирования нужен ноутбук с программным обеспечением.

Операция не из простых, но она спасёт от покупки нового чистого блока управления. На ВАЗ-2110 может быть установлен один из нескольких модификаций ЭБУ, а главная наша задача — стереть EEPROM. Чтобы работа прошла успешно, необходимо иметь ноутбук с программным обеспечением, программатор для микросхем и паяльная станция. И, конечно, опыт работы со всем этим хозяйством.

ЭБУ находится за нижним щитком панели со стороны пассажира.

Чтобы вытащить блок, надо отвернуть гайки.

В зависимости от модели ЭБУ, работа выполняется по-разному:

  1. Bosch М1.5.4. Снимаем блок, вскрываем его и устанавливаем на место штатного чипа специально прошитый с алгоритмом очистки память ЕЕРRОМ.
    Включаем зажигание на 5-10 секунд. После установки микросхемы двигатель должен запуститься. Если чип припаян к плате, есть два варианта — либо выпаивать его, либо использовать для стирания памяти программу Combiset с помощью адаптера, при этом важно, чтобы у него и у ЭБУ был общий минус.

    Так выглядит ЭБУ Bosch М1.5.4.

    Микросхему можно выпаять для замены.

    А можно подключиться к ней с помощью прищепки для перепрограммирования.

  2. ЭБУ Январь 5х или 7х. Как и в предыдущем случае, разбираем блок и ищем микросхему с маркировкой 24с04. Выпаиваем её из платы и перепрошиваем с помощью компьютера. Если с прошивкой возникли сложности, покупаем такую же микросхему и впаиваем её на место старой. При первом включении ЭБУ не обнаружит иммобилайзера и сам пропишет необходимый код доступа.

    Находим и выпаиваем микросхему 24с04 или подобную, например, 24с08.

    Вставляем микросхему в программатор.

    Считываем коды и сохраняем на всякий случай.
