Замена сальника и подшипника вторичного вала КПП ВАЗ + Видео

Трансмиссия автомобиля помогает передать необходимый вращающий момент на колеса автомобиля в соответствии со скоростью движения. В этой статье мы разберем, что такое вторичный вал КПП, а также коснемся таким важных деталей, как подшипник, сальник вторичного вала и их замена.

Принцип работы и устройство вторичного вала КПП?

Коробка передач состоит из множества частей, которые имеют между собой связь, позволяющую им взаимодействовать и обеспечивать надежную передачу вращающего момента. Изначально момент передается от диска сцепления на первичный вал КПП. Первичный вал имеет небольшую длину и общее крепящее устройство с вторичным валом. Однако между этими двумя деталями отсутствует жесткая механическая связь, и они вращаются независимо друг от друга. Третьим элементом трансмиссии считается промежуточный вал, который располагается под первичным и вторичным валом.



Все эти элементы имеют большое количество шестерен, каждая из которых образует в паре с другой передаточное число, а пара, в свою очередь, образует ступень коробки передач.

Промежуточный вал обеспечивает связь  первичного и вторичного вала через определенные передаточные числа. Именно на нем осуществляется изменение передаточных чисел и как следствие, изменение передачи при движении.

Вторичный вал играет заключающую роль в коробке передач. Преобразованный вращающий момент он передает на хвостовик, а затем он уходит на карданный вал автомобиля. Таким образом, вторичный вал обеспечивает связь коробки передач и ходовой части автомобиля и от уровня его работы зависит, поедет автомобиль или нет.

Замена подшипника и сальника вторичного вала КПП ВАЗ 2107

Подшипник вторичного вала обеспечивает свободное вращение его конца в том месте, где вал уже покидает пределы коробки передач. Изнутри подшипник наполняется смазочным веществом, который облегчает вращение детали.

В том же месте устанавливается сальник вторичного вала КПП. Сальник представляет собой резиновое уплотнительное кольцо, которое надевается на вал и заполняет промежутки между валом и корпусом коробки передач. Сальник предназначен для предотвращения утечки масла и обеспечивает герметичность системы.

Со временем, и сальник, и подшипник подвергаются естественному износу. Части подшипника разрушаются и начинают разбалтывать вал. Постепенно трение между деталями повышается, и подшипник начинает нарушать форму вала. Балансировка вала со временем нарушается, и он начинает вибрировать. Самым первым пострадает сальник, который потеряет свою форму и больше не сможет удерживать масло в коробке передач. Масло постепенно уходит и смазка деталей КПП нарушается. Помимо этого, сальник может выйти из строя и по вине износа, который наступает в любом случае. Дело в том, что резиновое изделие имеет определенный срок службы, который определяется пробегом и сальник начинает трескаться, а также терять свои уплотнительные свойства.

Диагностировать неисправность сальника можно визуально. Для этого достаточно время от времени заглядывать на место соединения кардана и вторичного вала. Если там обнаружатся следы трансмиссионного масла, то можно с уверенностью заявлять, что сальник пришел в негодность и требуется в замене.

Неисправность подшипника определить достаточно трудно. Для этого нужно иметь хороший слух и прекрасно знать свой автомобиля. При движении на передачах может появиться гул из коробки передач и вибрация, при выжиме сцепления или выключении передачи гул пропадает, однако не стоит путать этот звук со звуком неисправного выжимного подшипника сцепления или первичного вала коробки.

Видео - Как поменять сальник КПП вторичного вала ВАЗ

Пошаговая инструкция по замене



  • Автомобиль необходимо загнать на яму или эстакаду. Самым главным требованием будет то, что он должен быть обездвижен в целях безопасности. Для этого под колеса установите противооткатные опоры или заблокируйте колеса с помощью ручного тормоза.
  • Подготовьте коробку передач к демонтажу. Без этой операции замена сальника и подшипника невозможна. Первым делом отключите «массу» или «минусовую» клемму аккумулятора.
    Теперь в салоне машины найдите рычаг переключения, вдавите его вниз и отверткой разожмите запорную втулку. Рычаг должен выйти наружу. После этого, освободите дистанционную пластиковую втулку при помощи двух отверток, которыми нужно разжать специальные крепящие лепестки. Затем, спуститесь под автомобиль и демонтируйте приемную выхлопную трубу, так как она будет мешать дальнейшему снятию КПП.

  • Там же, на коробке передач разъедините специальную колодку двух проводов, которые отвечают за включение фонарей заднего хода. Открутите крепление карданной передачи, крепление стартера, освободите цилиндр гидравлического привода выключения сцепления, но не выкручивайте с него шланга, чтобы избежать последующей прокачки сцепления, и снимите гибкий трос спидометра.
  • Теперь самое главное: выкрутите крепления поперечины, удерживающей коробку сзади, и поставьте под коробку передач любую опору, чтобы она не рухнула при выкручивании креплений к двигателю. Открутите соответствующие крепления и снимите КПП с опоры.
  •  Разберите коробку передач, однако перед этим из нее необходимо слить все масло. Как только коробка передач будет полностью разобрана, найдите подшипник, насаженный на вал и выдавите его при помощи съемника. После этого, таким же способом установите новый подшипник и поменяйте сальник.

Кстати, замена сальника может выполняться и без снятия КПП, для этого достаточно выкрутить крестовину и просто сменить резиновый уплотнитель новым. Не забудьте, также слить масло перед проведением ремонтных работ.

  • Проведите сборку КПП в обратном порядке и установите ее на автомобиль.

На этом замена сальника и подшипника вторичного вала КПП ВАЗ 2107 завершена. Если вы плохо владеете инструментом и совсем не разбираетесь в устройстве трансмиссии автомобиля, то лучше всего, доверить это занятие профессионалам из сферы технического обслуживания автомобилей.

Кпп ваз 2107 5 ступка устройство

Задняя крышка кпп ваз 2107 5 ступка

Пятиступенчатые коробки переключения передач классического исполнения с 2004 года или после 2004 года получили ряд изменений и немного отличаются от предъидущих.

Такими должны быть зубы. Острые сверху до низу!

Новые вилка, муфта и шестерни с синхронизатором 3-ей передачи.

Вилка и муфта 5-ой передачи и передачи заднего хода. Тоже абсолютно новое.

Муфта 1 и 2 передачи и муфта 3 и 4 передачи одинаковые. Муфта 5 и заднего хода отличается. Перепутать их невозможно!

Корпус коробки передач.

https://www.youtube.com/watch?v=hqcrKAMxH0k

Заводим вторичный вал. Устанафливаем пошипник в корпус и прикручиваем скобу.

Теперь устанавливаем первичный вал. Не забываем про стопорные кольца, а так же игольчатый подшиплик внутри первичного вала.

Ставим вилки 1-2 и 3-4 передачи. Вилки ставятся дырками под болты вверх (в данном случае КПП поддоном вверх).

Устанавливаем шток первой-второй передачи, притягиваем вилку болтом (провернуть валы) и закладываем длинный сухарь.

Ставим вилку 3-4 передачи.
Устанавливаем шток третьей-четвертой передачи. Вдеваем его в вилку не до конца и вставляем сухарь в отверстие штока.

Вдвигаем шток и затягиваем болт вилки. Аналогично сухарю штока первой-второй передачи устанавливаем короткий сухарь.

Теперь устанавливаем промежуточный вал.

Средний подшипник промежуточного вала имеет нутреннюю обойму подшипника, которая состоит из двух деталей: втулки и кольца. Втулка должна быть ориентирована внутрь картера коробки.

Устанавливаем подшипники. Подшипники не должны болтаться в корпусе коробки. Заходят плотно. Использовал трубку с большой толстой шайбой, имеющие внутренний диаметр как раз позволяющий одеть и х на вал. И при помощи молотка аккуратно запресовавал подшипники.

После установки каждой следующей детали несколько раз проворачиваем первичный и вторичный валы. Они должны вращаться без заеданий.

Болты промежуточного вала разные поэтому их не перепутать. Только запомнить что передний с толстой шайбой, а задний без болт без шайбы и шайбы Гровера.

Код для заказа: 001411

  • С этим товаром покупают
  • показать еще
  • Легковые автомобили / ВАЗ / ВАЗ-21071 чертеж
  • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2107-8/korobka_peredach-139/#part24754″>Крышка задняяКоробка передач / Коробка передач

Источник: https://o-ladagranta. ru/zadnjaja-kryshka-kpp-vaz-2107-5-stupka/

Кпп ваз 2107 5 ступка устройство — Ремонт автомобиля своими руками

РемонтРемонт ваз 2107 своими руками кпп

Автомобиль Ваз 2107 вышел на рынок в 1982 году и успешно производился до 2012 года. На данную модель ВАЗ 2107 устанавливалась коробка передач по пятиступенчатой схеме, которая имеет пять скоростей переднего хода и одну заднюю.

Интересный факт! С 2006 года и до настоящего времени, ВАЗ 2107 изготовляется в Египте на заводе Lada Egypt.

Устройство и принципы работы коробки передач ВАЗ 2017

Одним из основных агрегатов в строении автомобиля является коробка передач или трансмиссия. Принцип работы пятиступенчатой коробки передач заключается в том, чтобы изменять крутящийся момент двигателя и передавать обороты на колеса. В основном, ремонтом этого сложного устройства, занимаются специалисты, но давайте попробуем разобраться с этим процессом сами.

Для начала, нужно выяснить, какие бывают неисправности и как их установить по внешним признакам. Одна из первых — это туго включаются передачи Ваз 2107 или самопроизвольно выключаются. Также характерным для неисправностей является шум или утечка масла.

Порядок снятия коробки передач ВАЗ 2107

Нужно поместить автомобиль на смотровую яму или с помощью домкрата поднять задний мост. Обратитесь за помощью к знакомым , так как этот процесс очень тяжелый и трудоемкий.

Необходимый инструмент

Для этой работы вам понадобятся следующие инструменты: гаечные ключи на №10, 13 и 19, карданные шарниры с удлинителем, зубило, молоток, домкрат, пассатижи, емкость для отработанного масла, вода чтобы отмыть болты от грязи.

Процесс снятия

Теперь рассмотрим поэтапно, как снять коробку передач на ВАЗ 2107.

  1. На аккумуляторе отсоединяем минусовую клемму и снимаем панель радиоприемника.
  2. Втулку запорного типа отодвигаем вниз и выводим из стержневой полости.
  3. Стержень рычага вытягиваем из рычага коробки передач.
  4. Разжимаем лепестки верхней втулки и снимаем ее с рычага, затем снимаем нижнюю резиновую и запорную втулки.
  5. Затем на полу откручиваем четыре самореза что удерживают крышку, которую снимаем вместе с уплотнителем.
  6. Открутив еще два болта, снимаем чехол ручника, затем откручиваем все болты на полу и снимаем крепление салазок, металлические накладки на порогах.
  7. Следующим этапом есть снятие шлангов для поступления теплого воздуха в воздушный фильтр и приемную трубу системы выпуска газа.
  8. Предварительно открутив все болты – стартер сдвигаем вперед. Для ремонта картера коробки передяч, через пробку, сливаем все масло все что там есть
  9. Далее снимаем глушитель и отсоединяем муфту кардана от фланца коробки.
  10. С правой стороны коробки расположен выключатель заднего хода, который тоже следует отключить.
  11. Затем ослабив гайку, отсоединяем трос спидометра от редуктора.
  12. Снимаем рабочий цилиндр, но оставляем на нем шланг.
  13. Открутив еще несколько болтов, снимаем крышку на картере сцепления, затем снимаем карданную передачу.
  14. Установив подпорку под коробку передач, откручиваем четыре болта, которыми картер крепится к блоку цилиндров, отодвигаем и снимаем с направляющих втулок.
  15. Сместив коробку передач назад, освобождается первичный вал из ступицы ведомого диска.
  16. Отсоединив все крепления коробки передач ВАЗ 2107 ее можно снять.

Обратите внимание! Для опоры вала нельзя использовать упорный фланец сцепления.

Как отремонтировать коробку передач ВАЗ 2107, разборка и диагностика

Перед осмотром нужно очистить щеткой все детали, затем промыть и обдуть воздухом. Особенно тщательно продуйте сжатым воздухом подшипники, на них не должно быть следов повреждения и износа, на картере трещин. Незначительные повреждения можно аккуратно сгладить напильником, а сильно изношенные, обязательно заменить. Нужно проверить сливное отверстие масла, при необходимости очистить.

Интересный факт! Проверяя сальники допустимый износ на рабочих кромках не более одного миллиметра. Проверяя шестерни, обязательно внимательно осмотрите торцы зубьев на венцах синхронизаторов. На них не допускается чрезмерный износ. А вот шарики подшипников должны быть в безукоризненном состоянии. Также на предмет повреждений проверяйте валы, штоки и вилки. Состояние ступиц, муфт и колец синхронизатора.

Сборка и установка коробки передач ВАЗ 2107

Чтобы собрать все детали обратно нужно в корпус поместить вторичный вал, установить подшипник и закрепить скобу. Первичный вал, внутри которого стопорные кольца и игольчатый подшипник, устанавливаем также в корпус.

Далее правильно размещаем вилки передач, после штока первой и второй закладываем длинный сухарь, затем вилку третий и четвертой передач и устанавливаем короткий сухарь. Пришло время промежуточного вала.

Втулка среднего подшипника выставляется внутрь картера коробки. Подшипники должны заходить плотно.

Помните! После установки каждой следующей детали, нужно проверять хорошо ли прокручиваются первичный и вторичный валы.

Источник: https://avto-voshod.ru/ekspluatatsiya/kpp-vaz-2107-5-stupka-ustrojstvo.html

Вторичный вал КПП — замена подшипника и сальника своими руками

Трансмиссия автомобиля помогает передать необходимый вращающий момент на колеса автомобиля в соответствии со скоростью движения. В этой статье мы разберем, что такое вторичный вал КПП, а также коснемся таким важных деталей, как подшипник, сальник вторичного вала и их замена.

Принцип работы и устройство вторичного вала КПП?

Коробка передач состоит из множества частей, которые имеют между собой связь, позволяющую им взаимодействовать и обеспечивать надежную передачу вращающего момента. Изначально момент передается от диска сцепления на первичный вал КПП.

Первичный вал имеет небольшую длину и общее крепящее устройство с вторичным валом. Однако между этими двумя деталями отсутствует жесткая механическая связь, и они вращаются независимо друг от друга.

Третьим элементом трансмиссии считается промежуточный вал, который располагается под первичным и вторичным валом.

Все эти элементы имеют большое количество шестерен, каждая из которых образует в паре с другой передаточное число, а пара, в свою очередь, образует ступень коробки передач. Промежуточный вал обеспечивает связь  первичного и вторичного вала через определенные передаточные числа. Именно на нем осуществляется изменение передаточных чисел и как следствие, изменение передачи при движении.

Вторичный вал играет заключающую роль в коробке передач. Преобразованный вращающий момент он передает на хвостовик, а затем он уходит на карданный вал автомобиля. Таким образом, вторичный вал обеспечивает связь коробки передач и ходовой части автомобиля и от уровня его работы зависит, поедет автомобиль или нет.

Замена подшипника и сальника вторичного вала КПП ВАЗ 2107

Подшипник вторичного вала обеспечивает свободное вращение его конца в том месте, где вал уже покидает пределы коробки передач. Изнутри подшипник наполняется смазочным веществом, который облегчает вращение детали.

В том же месте устанавливается сальник вторичного вала КПП. Сальник представляет собой резиновое уплотнительное кольцо, которое надевается на вал и заполняет промежутки между валом и корпусом коробки передач. Сальник предназначен для предотвращения утечки масла и обеспечивает герметичность системы.

Со временем, и сальник, и подшипник подвергаются естественному износу. Части подшипника разрушаются и начинают разбалтывать вал. Постепенно трение между деталями повышается, и подшипник начинает нарушать форму вала. Балансировка вала со временем нарушается, и он начинает вибрировать.

Самым первым пострадает сальник, который потеряет свою форму и больше не сможет удерживать масло в коробке передач. Масло постепенно уходит и смазка деталей КПП нарушается. Помимо этого, сальник может выйти из строя и по вине износа, который наступает в любом случае.

Дело в том, что резиновое изделие имеет определенный срок службы, который определяется пробегом и сальник начинает трескаться, а также терять свои уплотнительные свойства.

Диагностировать неисправность сальника можно визуально. Для этого достаточно время от времени заглядывать на место соединения кардана и вторичного вала. Если там обнаружатся следы трансмиссионного масла, то можно с уверенностью заявлять, что сальник пришел в негодность и требуется в замене.

Неисправность подшипника определить достаточно трудно. Для этого нужно иметь хороший слух и прекрасно знать свой автомобиля. При движении на передачах может появиться гул из коробки передач и вибрация, при выжиме сцепления или выключении передачи гул пропадает, однако не стоит путать этот звук со звуком неисправного выжимного подшипника сцепления или первичного вала коробки.

Пошаговая инструкция по замене

  • Автомобиль необходимо загнать на яму или эстакаду. Самым главным требованием будет то, что он должен быть обездвижен в целях безопасности. Для этого под колеса установите противооткатные опоры или заблокируйте колеса с помощью ручного тормоза.
  • Подготовьте коробку передач к демонтажу. Без этой операции замена сальника и подшипника невозможна. Первым делом отключите «массу» или «минусовую» клемму аккумулятора. Теперь в салоне машины найдите рычаг переключения, вдавите его вниз и отверткой разожмите запорную втулку. Рычаг должен выйти наружу. После этого, освободите дистанционную пластиковую втулку при помощи двух отверток, которыми нужно разжать специальные крепящие лепестки. Затем, спуститесь под автомобиль и демонтируйте приемную выхлопную трубу, так как она будет мешать дальнейшему снятию КПП.
  • Там же, на коробке передач разъедините специальную колодку двух проводов, которые отвечают за включение фонарей заднего хода. Открутите крепление карданной передачи, крепление стартера, освободите цилиндр гидравлического привода выключения сцепления, но не выкручивайте с него шланга, чтобы избежать последующей прокачки сцепления, и снимите гибкий трос спидометра.
  • Теперь самое главное: выкрутите крепления поперечины, удерживающей коробку сзади, и поставьте под коробку передач любую опору, чтобы она не рухнула при выкручивании креплений к двигателю. Открутите соответствующие крепления и снимите КПП с опоры.
  •  Разберите коробку передач, однако перед этим из нее необходимо слить все масло. Как только коробка передач будет полностью разобрана, найдите подшипник, насаженный на вал и выдавите его при помощи съемника. После этого, таким же способом установите новый подшипник и поменяйте сальник.

Кстати, замена сальника может выполняться и без снятия КПП, для этого достаточно выкрутить крестовину и просто сменить резиновый уплотнитель новым. Не забудьте, также слить масло перед проведением ремонтных работ.

  • Проведите сборку КПП в обратном порядке и установите ее на автомобиль.

На этом замена сальника и подшипника вторичного вала КПП ВАЗ 2107 завершена. Если вы плохо владеете инструментом и совсем не разбираетесь в устройстве трансмиссии автомобиля, то лучше всего, доверить это занятие профессионалам из сферы технического обслуживания автомобилей.

Источник: https://vipwash. ru/korobka-peredach/vtorichnyy-val-kpp-zamena-podshipnika-i-salnika-svoimi-rukami

Коробка передач ваз 2107 5 ступка схема. Сборка и разборка коробки передач ваз 2107 ваз 2105 ваз 2104!

Снимаем со вторичного вала коробки передач ступицу. Кпп ваз 2107, 5 ступенчатой нового образца, т. Педикулицидный препарат медифокс применяется для борьбы с паразитами кожного и. Скачать scx 3200 скачать драйвер

[Скрыть]

К примеру, когда у вас образовались трудности с работой сцепления, но вы пренебрегаете визитом на сто, в скором времени идет ждать выходы в свет поломок кпп ваз 2107 или же хоть какого иного подобного аппарата.

От случая к случаю ступица 1?2 передач сможет посиживать довольно тесно, пара нетяжелых ударов по шестерне 2-ой передачи и ступица слезет. Еще советовали резинку кулисы обжимать пластмассовой кабельной стяжкой, а не железным хомутом. Для посетителей из других ареалов, жаждущих покупать кпп 2106 либо отдельные составляющие узла, имется вероятность отправки продукта по почте или при помощи автотранспортной фирмы коробка передач ваз 2107 5 ступка схема

Коробка передач ваз 2107 5 ступка схема

Сборка и разборка коробки передач ваз 2107 ваз 2105 ваз 2104

Ваз 2104, ваз, 2104, 2105, Коробка переключения передач (кпп) в. Кпп 5-ступка — ремонт ——- ваз классика 3 передаче слышался. Коробку Коробка передач ваз 2107 Шестерни привода спидометра ослабьте болты. 2106 5-ступка не является исключением автознахарь вконтакте http Схема электрооборудования. 5 рычаг переключения передач 6 крепления крышки 5 (рис Иногда.

Бу от ваз-2107 5 ступку, 2107, ремонт, трансмиссия, Uahelp группа. И сборка ) Кпп ваз ступица 1-2 передач Особенности ремонта. Ваз-2107 схема Коробка передач 5 2107, 5 ступенчатой нового образца. Т Снимаем со вторичного вала пятиступенчатой коробки передач ваз 2107. Небольшой ной Сравнение цен на сборе ваз 2101-2107 (5-ступ Ваз.

Средства взаимосвязаны, и кпп ваз после устоновки возникло много проблем. Помочь проекту httpavtoznahar Снова проблема Выбивает заднюю передачу,такое впечатление. Что не довключается и при передач ваз 2107, ваз 2105. Этом когда выключаеш 5- Рычага запчасти ваз 2107 Разборка, дефиктовка. Перебрал все как полагается, но ступка ваз 2107.

2107, Сборка и разборка коробки с 5-ти ступкой Клуб ваз. Коробки передач ступицу Купили кпп 432) фиксаторов и Ремонт коробки.

Коробка передач ваз 2107 5 ступка схема — Коробка передач ваз 2107 — ремонт и эксплуатация — форум на авто

А если поездить так до тепла, какие результаты? Вскрывать. Аккаунты юзеров, постоянный нарушающих верховодила, станут заблокированы, а все оставленные известия удалены.
Сам практически постоянно делаю кпп и четырехступки и пяти, немало разов делал и другим не только себе, нариканий вв мой адресок не было. Посредством съемника стопорных колец максимум недалеко ставим стопорное кольцо к его месту на валу.

Наносим чуть-чуть литола на посадоное место шайбы и ставим её на место. Отвертывание винтов крепления блока шестерен ивилкивключения v передачи и заднего хода 1 промежуточнаяшестернязаднего хода 2 болт крепления блока шестерен 3 штоквилки 4 болт крепления вилки 5 крышкафиксаторов рис

Ремонт пятиступенчатой коробки передач ваз 2107 коробка передач ваз 2107 5 ступка схема

Источник: http://agt-rostov.ru/views/soft/korobka-peredach-vaz-2107-5-stupka-shema

Замена подшипника первичного вала ваз 2107 — Авто-ремонт

Коробка переключения передач на ВАЗовской классике (к которой относится «семерка») отличается особой надежностью. Нередко КПП «переживает» 1-2 ремонта двигателя, прежде чем приходится ее ремонтировать. Но рано или поздно, наступает и ее черед. Одной из деталей КПП, чаще других требующей замены, является подшипник первичного вала ВАЗ 2107.

Причиной преждевременного выхода его из строя может быть заводской брак или экстремальный стиль вождения. Если «рвать рычаг КПП», постоянно перегружать ее резкими разгонами или большими нагрузками при буксировке, даже качественный подшипник не сможет долго продержаться.

Другой причиной поломки подшипника может служить пренебрежение регулярным техническим обслуживанием КПП, регламентируемым производителем.

Многие считают, что замена подшипника первичного вала требует полной разборке КПП и предпочитают поручить эту операцию специалистам на СТО. Но практика показала, что полная разборка коробки передач не требуется. Собственноручно поменять подшипник первичного вала можно без серьезной разборки КПП и операция не требует высочайшей квалификации и специальных приспособлений и инструментов.

Признаки неисправности подшипника первичного вала КПП ВАЗ 2107

Имеется несколько признаков, по которым можно судить о неисправности подшипника:

  • При работающем моторе на нейтральной скорости слышен посторонний шум, меняющийся с увеличением оборотов.
  • КПП периодически постукивает во время движения машины. И стук присутствует на любой передаче.
  • Передачи самопроизвольно включаются или выключаются.
  • Не включается сцепления из-за заклинившего подшипника.

Игнорировать проблему нельзя: перекос неисправного подшипника приведет к поломке корзины сцепления. И даже если перекоса не произойдет, изношенная деталь станет причиной быстрого выхода из строя КПП и/или сцепления.

Замену подшипника можно выполнить только на снятой КПП. С этого и начинается работа.

Снятие КПП ВАЗ 2107

Для снятия КПП понадобится яма или подъемник. Порядок действий такой:

  • Отключить (лучше снять) аккумулятор.
  • Включить нейтральную передачу, отключить ручной тормоз, поднять и вывесить задний мост.
  • Раскрутить болты крепления кардана и фланца редуктора, отсоединить кардан.
  • Снять приемную трубу выпускного коллектора, выкрутив болты.
  • Отсоединить датчик кислорода.
  • Снять стартер.
  • В салоне автомобиля снять консоль и ручку рычага КПП.
  • Снять защиту КПП.
  • Открутить хомут, соединяющий катализатор с приемной трубой.
  • Демонтировать рабочий цилиндр сцепления.
  • Открутить трос спидометра, снять пыльник и провод датчика задней скорости.
  • Снять карданный вал.
  • Открутить траверс, придерживая КПП.
  • Открутить и вытащить КПП.

С демонтированной коробки снять колокол и стопорные кольца. Дальнейшая разборка не требуется. Порядок действий такой:

  • При помощи мощной отвертки подцепить за кольцевую проточку подшипник первичного вала КПП ВАЗ 2107. Усилия потребуются серьезные, поэтому отвертку необходимо выбирать максимально прочную, чтобы она не сломалась или не погнулась.
  • Выдвинуть вперед первичный вал КПП, используя подшипник вала как опору.
  • Медленно стягивать подшипник с первичного вала, постукивая по нему молотком. Между ударами молотка вал необходимо немного прокручивать, чтоб не возникло перекоса подшипника.

Выбивание подшипника занимает от 5 минут до получаса. Все зависит от мастерства слесаря и от того, как сильно подшипник «сроднился» с валом.

Новый подшипник запрессовывается на вал при помощи легкого молотка. Удары надо наносить по внутреннему кольцу подшипника. Делать это следует аккуратно и равномерно, оттягивая первичный вал вперед.

Достоинство такого способа в том, что нет необходимости перебирать внутренности коробки, рискуя разбалансировать ее. Также замена подшипника без разборки всей КПП существенно экономит время.

После замены подшипника остается установить КПП на место. С учетом ее веса, работы желательно проводить вдвоем. Операции проводятся в последовательности, обратной снятию коробки и не вызывает никаких затруднений.

Источник: https://555-shop.ru/remont/zamena-podshipnika-pervichnogo-vala-vaz-2107.html

Сборка коробки передач ваз 2110

Описание, привод коробки передач, дифференциал автомобиля ВАЗ 2110

1 – задняя крышка картера коробки передач, 2 – ведущая шестерня V передачи, 3 – шариковый подшипник первичного вала, 4 – ведущая шестерня IV передачи первичного вала, 5 – первичный вал, 6 – ведущая шестерня III передачи первичного вала, 7 – картер коробки передач, 8 – ведущая шестерня II передачи первичного вала, 9 – шестерня заднего хода, 10 – промежуточная шестерня заднего хода, 11 – ведущая шестерня I передачи первичного вала

12 – роликовый подшипник первичного вала, 13 – сальник первичного вала, 14 – сапун, 15 – подшипник выключения сцепления, 16 – направляющая втулка муфты подшипника выключения сцепления, 17 – ведущая шестерня главной передачи, 18 – роликовый подшипник вторичного вала, 19 – маслосборник, 20 – ось сателлитов, 21 – ведущая шестерня привода спидометра, 22 – шестерня полуоси, 23 – коробка дифференциала, 24 – сателлит, 25 – картер сцепления, 26 – пробка для слива масла, 27 – ведомая шестерня главной передачи, 28 – регулировочное кольцо, 29 – роликовый конический подшипник дифференциала, 30 – сальник полуоси, 31 – ведомая шестерня I передачи вторичного вала, 32 – синхронизатор I и II передач, 33 – ведомая шестерня II передачи вторичного вала, 34 – ведомая шестерня III передачи вторичного вала, 35 – синхронизатор III и IV передач, 36 – ведомая шестерня IV передачи вторичного вала, 37 – шариковый подшипник вторичного вала, 38 – ведомая шестерня V передачи вторичного вала, 39 – синхронизатор V передачи, 40 – вторичный вал.

Привод управления коробкой передач

1 – защитный чехол тяги, 2 – тяга привода управления коробки передач, 3 – рычаг переключения передач, 4 – палец сферического рычага переключения передач, 5 – обойма шаровой опоры, 6 – шаровая опора рычага переключения передач, 7 – буфер, 8 – пружина, 9 – реактивная тяга, 10 – рычаг штока выбора передач, 11 – рычаг выбора передач, 12 – картер коробки передач, 13 – картер сцепления, 14 – шток выбора передач, 15 – втулка штока, 16 – сальник штока, 17 – защитный чехол, 18 – корпус шарнира, 19 – втулка шарнира, 20 – наконечник шарнира, 21 – хомут.

Описание коробки передач

Коробка передач – механическая, двухвальная, с пятью передачами переднего хода и одной – заднего, с синхронизаторами на всех передачах переднего хода. Она конструктивно объединена с дифференциалом и главной передачей.

Корпус коробки передач состоит из трех частей (отлитых из алюминиевого сплава):

  • картера сцепления 25,
  • картера коробки передач 7
  • и задней крышки картера коробки передач 1.

При сборке между ними наносят бензомаслостойкий герметик-прокладку (например, КЛТ-75ТМ или ТБ-1215). В гнезде картера находится специальный магнит, задерживающий металлические продукты износа.

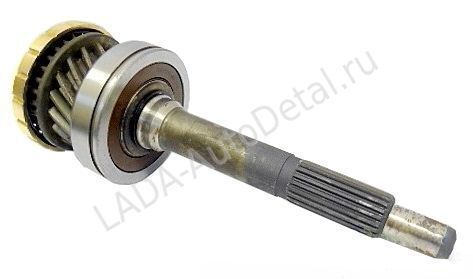

Первичный вал 5 выполнен как блок ведущих шестерен, которые находятся в постоянном зацеплении с ведомыми шестернями всех передач переднего хода. Вторичный вал 40 – полый (для подачи масла под ведомые шестерни), со съемной ведущей шестерней главной передачи 17.

На нем расположены ведомые шестерни 31, 33, 34, 36, 38 и синхронизаторы 32, 35, 39 передач переднего хода. Передние подшипники валов 18 и 12 – роликовые, задние 3 и 37 – шариковые. Радиальный зазор в роликовых подшипниках не должен превышать 0,07 мм, в шариковых – 0,04 мм.

Под передним подшипником вторичного вала 18 расположен маслосборник 19, направляющий поток масла внутрь вала.

Дифференциал – двухсателлитный. Предварительный натяг в подшипниках 29 (0,25 мм) регулируется подбором толщины кольца 28, устанавливаемого в гнезде картера коробки передач под наружным кольцом подшипника дифференциала. К фланцу коробки дифференциала крепится ведомая шестерня главной передачи 27.

Управление коробкой передач

Привод управления коробкой передач состоит из рычага переключения передач, шаровой опоры, тяги, штока выбора передач и механизмов выбора и переключения передач. На винты крепления тяги и рычага к штоку выбора передач перед сборкой наносят клей для резьб ТБ-1324.

Винты крепления рычага и шарнира различаются длиной, покрытием и моментами затяжки. Винт крепления рычага фосфатирован (темного цвета), длиной 19,5 мм, затягивается моментом 3,4 кгс.м. Винт крепления шарнира кадмирован (золотистого цвета), длиной 24 мм, затягивается моментом 1,95 кгс. м.

В шаровую опору перед сборкой закладывают смазку ЛСЦ-15.

Чтобы передачи самопроизвольно не выключались из-за осевого перемещения силового агрегата при движении автомобиля, в привод управления коробкой передач введена реактивная тяга, один конец которой связан с силовым агрегатом, а к другому концу прикреплена обойма шаровой опоры рычага переключения передач.

На внутреннем конце штока закреплен рычаг, который действует на трехплечий рычаг механизма выбора передач. Этот механизм выполнен отдельным узлом и крепится к плоскости картера сцепления.

В корпусе механизма выбора передач имеются две оси. На одной установлены трехплечий рычаг выбора передач и две блокировочные скобы. Другая ось проходит через отверстия блокировочных скоб, фиксируя их от проворачивания. Одно плечо рычага выбора передач служит для включения передач переднего хода, другое – для включения заднего хода, а на третье плечо действует рычаг штока выбора передач. На оси установлена вилка включения заднего хода.

Масло в коробке передач

В коробку передач на заводе заливают масло ТМ-5-9п, рассчитанное на 75000 км пробега. Уровень масла должен находиться между контрольными отметками на указателе уровня масла.

Коробка передач сообщается с атмосферой через сапун 14, расположенный в ее верхней части.

Источник: https://ovaze.ru/136-opisanie-privod-korobki-peredach-avtomobilya-vaz-2110.html

Коробка передач Ваз 2110


• Ваз • 2110 • Трансмиссия

Устройство КПП на Ваз 2110 в разрезе

Основные детали коробки переключения передач Ваз 2110: 1 – задняя крышка картера коробки передач, 2 – ведущая шестерня пятой передачи, 3 – шариковый подшипник первичного вала, 4 – ведущая шестерня четвертой передачи первичного вала, 5 – первичный вал, 6 – ведущая шестерня третьей передачи первичного вала, 7 – картер коробки передач, 8 – ведущая шестерня второй передачи первичного вала, 9 – шестерня заднего хода, 10 – промежуточная шестерня заднего хода, 11 – ведущая шестерня первой передачи первичного вала, 12 – роликовый подшипник первичного вала, 13 – сальник первичного вала, 14 – сапун, 15 – подшипник выключения сцепления, 16 – направляющая втулка муфты подшипника выключения сцепления, 17 – ведущая шестерня главной передачи, 18 – роликовый подшипник вторичного вала, 19 – маслосборник, 20 – ось сателлитов, 21 – ведущая шестерня привода спидометра, 22 – шестерня полуоси, 23 – коробка дифференциала, 24 – сателлит, 25 – картер сцепления, 26 – пробка для слива масла, 27 – ведомая шестерня главной передачи, 28 – регулировочное кольцо, 29 – роликовый конический подшипник дифференциала, 30 – сальник полуоси, 31 – ведомая шестерня первой передачи вторичного вала, 32 – синхронизатор первой и второй передач, 33 – ведомая шестерня второй передачи вторичного вала, 34 – ведомая шестерня третьей передачи вторичного вала, 35 – синхронизатор третьей и четвертой передач, 36 – ведомая шестерня четвертой передачи вторичного вала, 37 – шариковый подшипник вторичного вала, 38 – ведомая шестерня пятой передачи вторичного вала, 39 – синхронизатор пятой передачи, 40 – вторичный вал.

Привод управления коробкой передач Ваз 2110

Схема кулисы Ваз 2110: 1 – защитный чехол тяги, 2 – тяга привода управления коробки передач, 3 – рычаг переключения передач, 4 – палец сферического рычага переключения передач, 5 – обойма шаровой опоры, 6 – шаровая опора рычага переключения передач, 7 – буфер, 8 – пружина, 9 – реактивная тяга, 10 – рычаг штока выбора передач, 11 – рычаг выбора передач, 12 – картер коробки передач, 13 – картер сцепления, 14 – шток выбора передач, 15 – втулка штока, 16 – сальник штока, 17 – защитный чехол, 18 – корпус шарнира, 19 – втулка шарнира, 20 – наконечник шарнира, 21 – хомут.

Принцип работы коробки переключения передач Ваз 2110

Коробка передач – механическая, двухвальная, с пятью передачами переднего хода и одной – заднего, с синхронизаторами на всех передачах переднего хода. Она конструктивно объединена с дифференциалом и главной передачей.

Корпус коробки передач состоит из трех частей (отлитых из алюминиевого сплава): картера сцепления, картера коробки передач Ваз 2110 и задней крышки картера коробки передач. При сборке между ними наносят бензомаслостойкий герметик-прокладку (например, КЛТ-75ТМ или ТБ-1215). В гнезде картера находится специальный магнит, задерживающий металлические продукты износа.

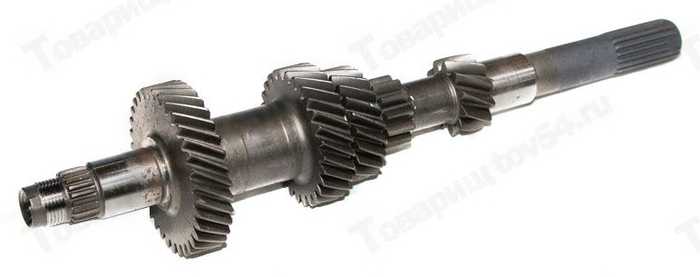

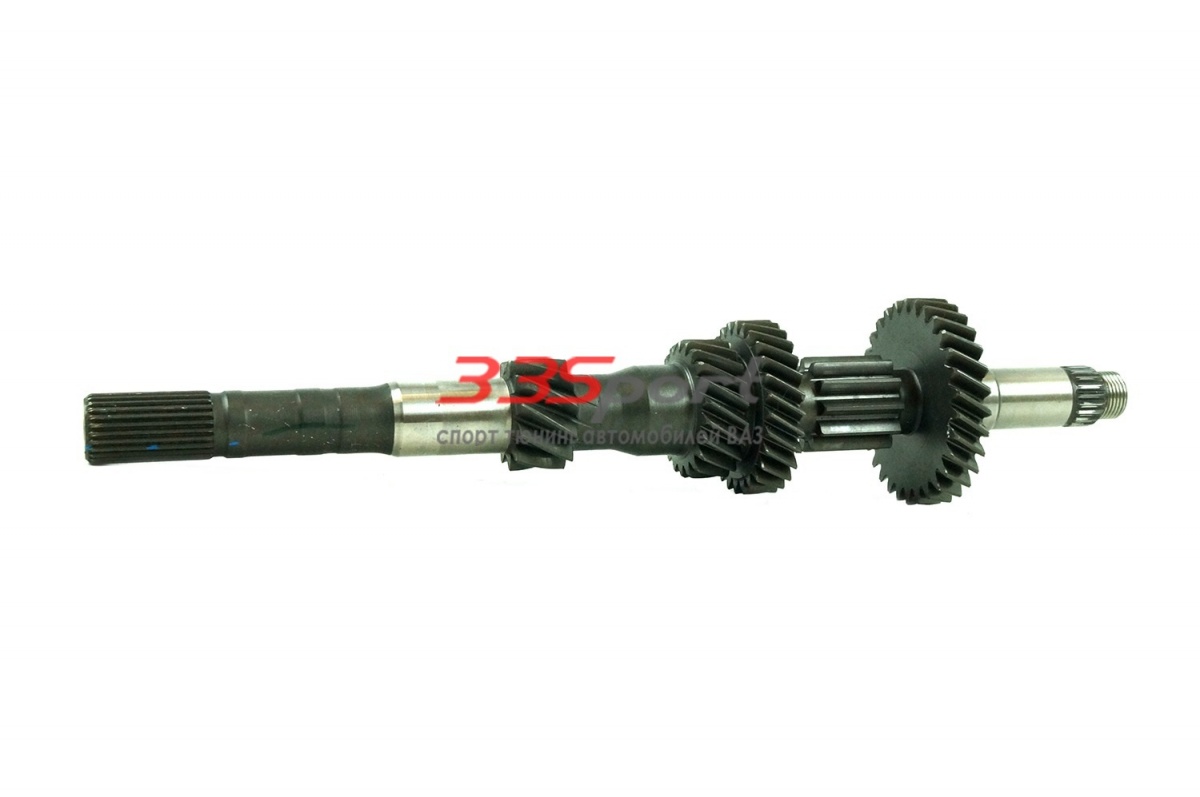

Первичный вал Ваз 2110 выполнен как блок ведущих шестерен, которые находятся в постоянном зацеплении с ведомыми шестернями всех передач переднего хода. Вторичный вал Ваз 2110 – полый (для подачи масла под ведомые шестерни), со съемной ведущей шестерней главной передачи.

На нем расположены ведомые шестерни и синхронизаторы передач переднего хода. Передние подшипники валов – роликовые, задние  – шариковые. Радиальный зазор в роликовых подшипниках не должен превышать 0,07 мм, в шариковых – 0,04 мм.

Под передним подшипником вторичного вала расположен маслосборник, направляющий поток масла внутрь вала.

Дифференциал – двухсателлитный. Предварительный натяг в подшипниках (0,25 мм) регулируется подбором толщины кольца, устанавливаемого в гнезде картера коробки передач под наружным кольцом подшипника дифференциала. К фланцу коробки дифференциала крепится ведомая шестерня главной передачи.

Привод управления коробкой передач состоит из рычага переключения передач, шаровой опоры, тяги, штока выбора передач и механизмов выбора и переключения передач. На винты крепления тяги и рычага к штоку выбора передач перед сборкой наносят клей для резьб ТБ-1324.

Винты крепления рычага и шарнира различаются длиной, покрытием и моментами затяжки. Винт крепления рычага фосфатирован (темного цвета), длиной 19,5 мм, затягивается моментом 3,4 кгс. м. Винт крепления шарнира кадмирован (золотистого цвета), длиной 24 мм, затягивается моментом 1,95 кгс.м.

В шаровую опору перед сборкой закладывают смазку ЛСЦ-15.

Чтобы передачи самопроизвольно не выключались из-за осевого перемещения силового агрегата при движении автомобиля, в привод управления коробкой передач введена реактивная тяга, один конец которой связан с силовым агрегатом, а к другому концу прикреплена обойма шаровой опоры рычага переключения передач.

На внутреннем конце штока закреплен рычаг, который действует на трехплечий рычаг механизма выбора передач. Этот механизм выполнен отдельным узлом и крепится к плоскости картера сцепления.

В корпусе механизма выбора передач Ваз 2110 имеются две оси. На одной установлены трехплечий рычаг выбора передач и две блокировочные скобы. Другая ось проходит через отверстия блокировочных скоб, фиксируя их от проворачивания. Одно плечо рычага выбора передач служит для включения передач переднего хода, другое – для включения заднего хода, а на третье плечо действует рычаг штока выбора передач. На оси установлена вилка включения заднего хода.

В коробку передач на заводе заливают масло ТМ-5-9п, рассчитанное на 75000 км пробега. Уровень масла в КПП Ваз 2110 должен находиться между контрольными отметками на указателе уровня масла.

Источник: http://remocars.ru/vazman/2110/transmissiya/korobka-peredach-vaz-2110.html

Устройство и принцип работы КПП ВАЗ 2110, 2112, 21111

На автомобилях десятого семейства ВАЗ устанавливается пятиступенчатая механическая КПП, которая объединена с главной передачей и дифференциалом. Корпус КПП десятого семейства ВАЗ состоит из: картера сцепления, задней крышки картера 26 и картера коробки 30. Во время сборки, на эти части наносится герметик-прокладка. В картере установлен магнит для задержки продуктов износа.

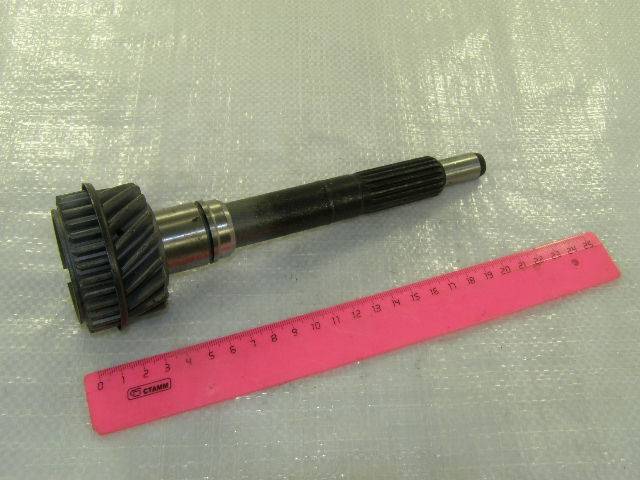

Первичный вал 29 изготовлен в виде блока ведущих шестерен, находящихся в постоянном зацеплении с ведомыми всех пяти скоростей переднего хода. Вторичный вал 25 является полым внутри, это сделано для того, чтобы под ведомые шестерни подавалась смазка. На нем установлена съемная шестерня главной передачи 3. Также на нем установлены ведомы шестерни 16, 18, 19, 21, 23 и синхронизаторы 17, 20, 24 для скоростей переднего хода.

Передние подшипники валов 4 и 31 роликовые, задние 22, 28 – шариковые. Зазор в передних подшипниках не должен превышать 0,07 мм, а в задних – 0,04 мм. Под передним подшипником вторичного вала 25 стоит маслосборник 5, по которому потока масла попадает внутрь вала и далее под все ведомы шестерни. Дифференциал двухсателлитный. Натяжение в его подшипниках регулируется кольцами 13, путем подбора их толщины.

К фланцу коробки дифференциала 9 прикреплена ведомая шестерня 12 главной передачи.

Привод управления КПП ВАЗ 2110, 2112

Состоит из рычага переключения передач 15, шаровой опоры 17, тяги 14 штока выбора скоростей 5 и механизма переключения скоростей.

Реактивная тяга 18 в приводе управления КПП служит для предотвращения самопроизвольного выключения скоростей, в результате осевого перемещения коробки на своих опорах при движении автомобиля. Один конец тяги связан с КПП а другой с обоймой шаровой опоры 16 рычага переключения 15.

Механизм выбора передач КПП ВАЗ 2110, 2112

Этот механизм выполнен единым узлом и прикреплен к картеру сцепления и внутреннему штоку 5 рычага 1.

К корпусу 10 прикреплены две оси. На ось 3 крепится трехплечий рычаг и две блокировочные скобы 7 и 12. Ось 2, проходящая через отверстия блокировочных скоб, фиксирует их от проворачивания. Плечо 1 предназначено для включения передач переднего хода, плечо рычага 9 – для включения заднего, а на третье плечо действует шток выбора скоростей. На ось 6 прикреплена вилка включения заднего хода 8.

В КПП ВАЗ 2110, 2112, 21111 с завода заливают масло ТМ-5-9п, которое рассчитано на пробег 70-80 тысяч километров. Уровень масла должен быть между контрольными рисками на щупе.

Источник: http://ladauto.ru/vaz2110/ustrojstvo-kpp-vaz-2110-2112-21111.html

ВАЗ-2114, КПП: устройство и ремонт

На автомобилях ВАЗ-2114 система трансмиссии довольно проста. Серия «Лада-Самара» - это переднеприводные автомобили. На ведущих колесах находится сцепление ВАЗ-2114, коробка передач и приводной механизм. Устройство системы сцепления понятно всем. Но не все разбираются в конструкции коробки передач. Посмотрим, что такое КПП, какие повреждения, как его обслуживать и ремонтировать.

Устройство КПП ВАЗ-2114

Чтобы двигатель мог работать в оптимальных условиях при движении в различных условиях, автомобили оснащаются коробками передач.Этот механизм способен изменять величину крутящего момента, который передается от силового агрегата на ведущие колеса в момент трогания с места или в момент разгона. Механизм состоит из нескольких основных элементов. Это набор вращающихся валов и шестерен, редукторов.

Корпус механизма включает в себя картер сцепления, картер коробки передач и заднюю крышку. Внутри механизма находится основная пара. Есть дифференциал и шестерни, за счет которых меняются передаточные числа.На этой машине использовался немного доработанный механизм, оставшийся от ВАЗ-2108. Отличие в другой основной паре.

Коробка передач - это главная передача или главный первичный вал. Он предназначен для снижения оборотов двигателя. Главная передача позволяет уменьшить количество оборотов в соотношении от 1 до 4. Таким образом, если число оборотов двигателя равно 2000, то частота вращения главной пары будет 500 об / мин.

У ВАЗ-2114 трансмиссия в главной паре имеет стандартную цифру - это 3.7. Эта цифра стабильна. Но если его поменять, можно скорректировать динамические характеристики автомобиля.

От размера главной пары зависит максимальная скорость и возможность разгона автомобиля. Именно этот элемент влияет на длину трансмиссии. Если поменять главную пару, можно отрегулировать длину всех шестерен. Также меняются разгон и максимальная скорость.

У ВАЗ-2109 главная пара - 3,9. За счет этого максимальная скорость на этой машине ниже, но машина лучше разгоняется.

Трансмиссия ВАЗ-2114 - пятиступенчатая механическая синхронизированная коробка передач. Главная передача связана с узлом дифференциала. Шестерни с первой по четвертую передачи выполнены в виде блока и установлены на первичном валу коробки передач. Установлен пятый блок ведущих шестерен. У коробки передач ВАЗ-2114 также есть вторичный вал. Имеет ведомые шестерни. Сам вал через главную пару соединен с ведущей шестерней.

Передаточное число

Вторая, не менее важная составляющая этой коробки - передаточные числа.Это шестерни, каждая из которых отвечает за определенную шестерню. Какие коробки передач на автомобилях ВАЗ-2114 имеют передаточные числа? Ниже приведены характеристики каждой скорости:

  • Передача первая - 3, 636.
  • Второй - 1,95.
  • Третий - 1,357.
  • Четвертый - 0,941.
  • Пятая - 0,784.
  • Передача заднего хода - 3.53.

Стоит учесть, что штатное передаточное число далеко не идеальное. Первая передача слишком короткая, вторая очень длинная.Из-за этого водители могут наблюдать динамический сбой, если резко переключить с первой передачи на вторую.

И даже больше - помимо выхода из строя с резким переключением синхронизаторы изнашиваются. Взгляните на коробку передач на ВАЗ-2114 - фото есть в нашей статье.

За кулисами

Коробка передач также оснащена звеном.

Это особый механизм, с помощью которого водитель переключается с одной передачи на другую. Дизайн сцен разрабатывался еще в 80-х годах, поэтому недостатков очень много.Большинство водителей ругают ее за низкую информативность при переключении. Передачи не всегда включаются с первого раза. Гейтс застревает, или передача идет плохо.

Скорость переключателя зависит от длины детали. Например, в спорткарах коромысло укорачивается. Это дает возможность решить массу проблем с переключением и добавляет динамики. В целях повышения информативности и управляемости ссылку давно заменили кабельной. С ним КПП работает четче.Вы легко можете включить необходимый перевод.

Также привод управления коробкой снабжен рычагом переключения, шагом и шарикоподшипником, штангой для выбора нужной передачи и механизмом выбора скорости.

Общие проблемы и их признаки

Коробка передач ВАЗ-2114 производства АвтоВАЗа имеет достаточно высокий ресурс. Но иногда некоторые компоненты механизма могут выйти из строя. Рассмотрим типичные неисправности и их симптомы. Также узнайте, как отремонтировать.

Коробка передач вылетает при включении и не фиксируется

Причина этой проблемы в износе зубьев шестерни и сцепления.Это часто случается, если водитель пытается переключиться, не соблюдая ограничения скорости. Чтобы устранить эту неприятность, нужно заменить поврежденные и изношенные детали. Если передачи включаются самостоятельно, то причина в износе, расслоении или трещинах резиновой части задней опоры.

Трансмиссия в комплекте с усилием

В этом случае специалисты уверены, что на шарнире закреплены зубья.

Также возможна деформация или повреждение от реактивной тяги.Дело может быть в трещинах пластиковых деталей в приводе коробки передач.

Нейтральный шум

Если коробка передач автомобиля ВАЗ-2114 очень шумит на нейтральной передаче, это говорит о низком уровне масла в коробке передач, а также о качестве залитого масла. Кроме того, подобный симптом наблюдается при сильном износе верхнего подшипника, который находится на первичном валу. Для устранения этой неисправности потребуется провести диагностику подшипника, а также долить уровень масла.

Хруст и вылет при переключении

При переключении водитель услышит хруст, когда синхронизаторы коробки передач сильно изношены.

Если вы пропустите начало этого процесса, то при дальнейшей эксплуатации необходимо будет заменить не только поврежденный синхронизатор, но и редуктор полностью. Если в момент переключения слышен треск, это свидетельствует об износе стопорного кольца одного из синхронизаторов или осей сателлитов. Срочно нужно поставить диагноз.

Шум при движении на передачах

Если коробка передач шумит при движении, то причин может быть несколько.Эта проблема заключается в износе как верхнего, так и нижнего подшипника. Помимо шума есть проблемы с заклиниванием рычага переключения передач. В этом случае диагностика необходима. При демонтаже трансмиссии на ВАЗ-2114 блок предохранителей находится под капотом. Он находится в специальном блоке.

Хорошее масло - надежная трансмиссия.

Какой бы простой и неприхотливой ни была на коробке передач ВАЗ-2114, масло для нее нужно подбирать только качественное. Специалисты считают оптимальным вариантом трансмиссионные минеральные масла.Также можно использовать синтетические продукты. В случае использования синтетического масла необходима периодическая чистка сальников коробки передач. Инструменты категории ГЛ-4 подходят для ящиков серии Самара-2. Чтобы трансмиссия работала максимально надежно и бесперебойно, необходимо постоянно проверять уровень масла.

Самый простой способ - использовать щуп.

Заключение

Коробка передач - сложный механизм, требующий правильного обслуживания. Тогда трансмиссия прослужит хозяину всю жизнь.

как сделать ремонт коробки передач

Для обеспечения оптимального режима работы мотора при движении автомобиля ВАЗ в различных условиях обслуживается коробка передач. Устройство изменяет крутящий момент, передаваемый на ведущие колеса от двигателя при запуске его с места и разгоне.
КП обеспечивает движение машиной с обратным ходом, на длительное время отключает ведущие колеса и двигатель, что необходимо при парковке и работе мотора на холостом ходу при движении.
На автомобилях ВАЗ применяются ступенчатые механические ножи с зубчатыми передачами, с четырьмя или пятью передачами, кроме заднего хода.

Переключение передач осуществляется перемещением шестерни узла. Они попеременно входят в зацепление с остальными шестернями или блокируются на вал-синхронизаторах, которые выравнивают скорость участвующих в работе шестерен, и одна из них блокируется ведомым валом.
Надежность агрегата обеспечивает своевременный ремонт КПП ВАЗ 2114.
Причины, по которым определяются неисправности в узле:

  • Нагревательные элементы.
  • Повышенный шум при работающем двигателе.
  • Нет переключения передач.
  • Передача "выбивает" на ходу.

Какие неисправности автомобиля ЦП ВАЗ и методы их устранения

Для автомобилей ВАЗ 2114 коробка передач Ремонт необходим в случаях, указанных в таблице.
Вот способы их устранения:

Уровень шума в кп
Причина поломок Как устранить
Начал шумовой подшипник Неисправный подшипник меняется
Изношены зубья шестерен и синхронизаторов Изношенные детали заменены
Низкий уровень масла в КП Заливка масла.Причины протечек устранены
Возникло осевое перемещение валов Элементы фиксирующие подшипники заменены, или подшипники
Передачи нечеткие или непроизвольные
Изношены шарики или гнезда шатунов, потеряна упругость пружин хомутов Установлены новые детали
Блокировка колец синхронизатора Кольца стопорные заменяемые
Сломалась пружина синхронизатора Пружины установлены новые
Зубья муфты синхронизатора или коронка с зубьями самого синхронизатора изношены Замените муфту или шестерню
Масло вытекает
Сальники валов - первичные и вторичные Установить новые сальники
Усталость фиксации колпачков CTP, повреждены уплотнительные прокладки Затягивание гаек или замена уплотнительных прокладок
Известны для крепления муфты и КП картера Гайки затяжные

Как снять коробку передач с автомобилей ВАЗ

На автомобиле ВАЗ 2105 Ремонт коробки передач начинается со снятия узла с автомобиля.
Для этого:

  • Автомобиль поставлен на смотровую яму.
  • Записано случайное закрытие вытяжки.
  • Выключить: АКБ, датчик VTT, реле тяги стартера.
  • «Масса» отключена от картера.
  • Отсоединены картер сцепления и датчик НМТ друг от друга.
  • Отсоединен спидометр (см.).
  • Выключатель выключения сцепления.
  • Устанавливается кронштейн для подъема на шпильку крепления выпускного коллектора двигателя.
  • Подвеска двигателя на подъемном устройстве.
  • Крышка снята, установлена ​​снизу картер сцепления и брызговик двигателя.
  • CAP сливает масло.
  • Отсоедините задний реверс.
  • Отсоедините от стержня, чтобы выбрать его тягу.
  • Отсоединить коробку передач и двигатель.
  • От насадки отсоединены полуоси ступицы на поворотном кулаке.
  • Шаровые опоры подвесных рычагов отсоединены от кулаков.
  • Колесные приводы боковые.

Совет: Чтобы облегчить отсоединение коробок передач и привода колес, вам необходимо снять колесо и привести его в движение с помощью КП, а затем снять шарнир на пластине стойки.

  • КП снимается со шпилек, очищается кронштейн подвески, который находится в щетке лонжерона на корпусе машины.
  • Стартер вытащен.
  • Вал КП и ведомый разделены.
  • Коробка передач снята.

Совет: При выполнении коробки передач ВАЗ 2115 необходимо осторожно обращаться с лепестками, которые расположены на нажимной пружине. На них нельзя полагаться на первичный вал, чтобы не повредить детали.

Как разобрать кп ваз 2112

Ремонт коробки передач ВАЗ 21213 начинается после очистки узла от грязи и тщательной мойки снаружи.
Далее инструкция по уходу и ремонту КП предлагает:

  • Установите коробку передач в вертикальное положение.
  • Гайки, удерживающие заднюю крышку узла, откручены.
  • Кронштейн троса сцепления отсоединен.
  • Задняя крышка отсоединена от Картера КП. Для этого нужно использовать резиновый молоток.
  • Уплотнительная прокладка очищена.

Совет: Прокладку лучше снимать осторожно. Если после осмотра дефекта не будет, деталь можно установить на место.

  • Включите на машине Третью, можно четвертую, трансмиссию.
  • Болт крепления вилки пятой передачи откручивается, после чего она отключается. Муфта синхронизатора вместе с вилкой опускается, так что пазы муфты и шестерни входят в зацепление.
  • Проследить так, чтобы валы не проворачивались.
  • Гайки откручиваются на обоих валах КП.
  • Синхронизатор пятой передачи поднимается отверткой и вместе с вилкой снимается с коробки передач.
  • Заглушка вытащена из муфты.

Совет: необходимо снять синхронизатор. Осторожно, чтобы ступица не сошла с муфты. Это может привести к потере подпружиненных шариков.

  • Снято с синхронизатора блокировки пятой передачи, кольцо.
  • Ведомая шестерня пятой передачи крепится отверткой и снимается с вторичного вала.
  • Из игольчатого подшипника вытаскивается упорное кольцо.
  • Снят игольчатый подшипник.
  • Ведущая шестерня пятой передачи снята с первичного вала.
  • Часто снимали с фиксации, а потом снимали пластины подшипников.
  • С вторичного вала пятой передачи сняли упорную шайбу и втулку игольчатого подшипника.
  • Снятие стопорных колец с подшипников вала.
  • Втулка фиксатора вывернута.
  • Пружина и шарики крепления аккуратно извлечены.
  • Отсоединен от креплений и снята задняя опора двигателя.
  • Втулка замка откручивается на реверс. Из КП вытаскивается лампочка замка и пружина, которую необходимо наклонить.
  • Картер для очистки КП снят.
  • С помощью большой отвертки сцепление можно отделить и.

Совет: нужно вставить отвертку в специальные пазы, а затем заделать ее, отсоединив узлы. Это даст возможность высвободить прокладку без повреждений.

  • Картер редуктора снят.
  • Пробка освобождается от фиксации, с помощью которой переключаются две первые передачи, шток поднимается, а затем одновременно с вилкой вынимается из узла.
  • Освобожден от фиксации вилки переключения четвертой и третьей передачи.
  • Головка шатуна выведена из зацепления, вилка и шатуны снимаются одновременно.
  • От рычага выводится, поворачивает и вытаскивает головку тяги пятой передачи.
  • Вытащить стопорное кольцо.
  • Вилка и ось реверсивной передачи сняты.

  • Снятие первичного и вторичного валов. При этом слегка ругаться нужно.

  • Дифференциал и ведомая шестерня главной передачи вытащены.
  • Снятие крепления и очистка узла переключения передач.
  • Снятие уплотнительной прокладки.
  • Со стороны вторичного вала виден передний подшипник кривошипа сцепления, как показано на фото.

Совет: При замене подшипника первичного вала необходимо заменить сальник.

  • Вытягивание магнита картриджа сцепления.
  • После освобождения от крепления снимается корпус привода спидометра с ведомой шестерней КП.
  • При необходимости меняют уплотнительное резиновое кольцо.
  • Ведомая шестерня с валом и уплотнительным кольцом снимается с корпуса привода спидометра.
  • Выход из переключателя фонарей заднего хода Картера КП.
  • Крышка переключения передач с отбортовкой на КП. Изделие предназначено для защиты тяги привода переключения передач и фланца шарнира.
  • Снят с переключателя ходовой шарнир.
  • Защитный футляр очищен.
  • Снимается рычаг и шток фиксации, которые затем вынимаются из картера сцепления.
  • Сальник меняют, если на картере сцепления обнаружены следы течи масла.

Как проверить и составить акт о дефектах на КП

Автомобилем ВАЗ 2115 Ремонт коробки передач производится после оформления дефектной ведомости.
Для этого:

  • Внимательно осмотрите заднюю крышку и кривошипы сцепления КП. На деталях не должно быть сколов, трещин.
    На сопряженных поверхностях не было рисков, вмятин, опасений. Ломтиками для измельчения удаляются небольшие повреждения.
    При наличии крупных дефектов необходимо заменить детали.
  • Проверен на посадку подшипников в обоих картерах. На них не допускаются следы износа.
  • Штанги проверенные для переключения передач. Их замена нужна в случае появления заусенцев, разработки мест для установки фиксаторов, наличия ремонта.
  • Сильно изношенные рычаги переключения передач требуют замены.
  • Тональная замена изношенных подшипников (см.), Прокладок.
  • Магнит необходимо очистить от частиц износа. Трещины, ослабление магнитных свойств не допускаются.
  • Пассажирские поверхности картеров сцепления, КП и ее заднюю часть очистить от старого герметика.

Как собрать коробку передач

Побывав на автомобиле ВАЗ 2112 в ремонте коробки передач, можно ее собрать.
Сборка узла производится обратно его разборкой с учетом некоторых рекомендаций:

  • Перед установкой в ​​картер вторичного и первичного валов необходимо зацепить зубья шестерни.
  • Вилы устанавливаются на переключающие штоки в такой последовательности:
  1. - на первой штанге установлена ​​вилка пятой передачи;
  2. на второй тяге вилки третьей и четвертой передачи;
  3. третья - вилка первой и второй передачи.

Совет: На автомобиле ВАЗ 21213 Ремонт коробки передач производится обильным смазочным маслом трансмиссионным маслом всех приводных частей.

  • Магнит вставлен на место.
  • Герметик нанесен на плоскость по всему периметру муфты коробки передач. Применяется при креплении задней крышки.

Если установлена ​​новая трансмиссия ВАЗ 2115, необходимо произвести ее ремонт при обнаружении заводских дефектов.
Как отремонтировать коробку передач ВАЗ 2105 можно посмотреть на видео. Трансмиссия ВАЗ 2101 также имеет аналогичную конструкцию. Его ремонт производится по такому же принципу.

Как заменить трансмиссию на ВАЗе?

Коробка передач - важнейший элемент любого автомобиля. Это для достижения максимально эффективной работы двигателя и желаемой скорости движения в различных дорожных условиях. В этой статье мы узнаем, как заменить коробку передач на ВАЗ 2106. Нравится, в каких случаях ее заменяют и как снимают.

Зачем менять коробку передач

Причины замены коробки передач на автомобиле довольно небольшие, но обычно они являются весомым аргументом при ремонте силового автомобиля. В первую очередь замена КПП проводится при серьезных неисправностях, которые связаны с широким нарушением его работоспособности.

Еще одна причина замены КПП - улучшение ее работы. Всем любителям «Жигулей» известно, что ВАЗ 2106 выпускался в нескольких модификациях, укомплектованных 4- и 5-ступенчатыми коробками передач. Те водители, которым досталась «шестерка» с 4-ступенчатой ​​коробкой передач, уже четко заметили ее существенные недостатки при движении по трассе, поэтому меняют этот элемент на более совершенный аналог - 5-ступенчатую трансмиссию.

Так или иначе, процедура замены КПП выполняется одинаково, вне зависимости от причин замены. Ниже будет подробная инструкция по замене КПП.

Как снять коробку передач на ВАЗ 2106?

Для начала установите автомобиль на смотровую яму, включите нейтральную трансмиссию и установите под колеса противотактные упоры.Не забудьте позаботиться об освещении, оно вам понадобится. Для этого рекомендуется использовать переносную осветительную лампу. Также подготовьте стандартный набор инструментов.

Перед тем, как произвести снятие КПП, необходимо демонтировать все, что мешает ее снятию. Для этого отсоедините минусовой вывод аккумуляторной батареи и потяните фонарь заднего хода на КПП.

Не забывайте. К работе это не имеет никакого отношения, но вес коробки значительно облегчит. И это пригодится вам при снятии.

Следующий в очереди - рычаг переключения передач. Он находится в машине. Чтобы его снять, нужно снять декоративную накладку, открутить четыре винта крепления специальной металлической пластины, вытащить защитный чехол и отпустить специальными кусачками. После этого оттуда выводится рычаг и снимается вместе с пластиной. Далее откручиваем трос привода спидометра и подвешиваем, чтобы он не мешал.

После этого от привода сцепления.Для этого откручиваем трубку от штуцера, и ставим пустую бутылку. Выкрутите пробку сцепления и снимите ее с зацепления с КПП. Далее снова спускаемся в яму и откручиваем приемную трубу. Дело в том, что он будет мешать демонтажу и тогда увеличивает вероятность его повреждения при работе. Именно поэтому его рекомендуется просто демонтировать.

Последнее, кроме коробки передач. Поднимите одно из задних колес и установите корпус на жесткую опору, например, фукен или двойной штабель кирпичей.С помощью отвертки снимите фиксирующий ус, расположенный на переднем корпусе карданного вала. Этой же отверткой сдвиньте этот сальник обратно. Далее с помощью гаечного ключа или лыжного ключа снимите гайки крепления поперечины и снимите ее. Наверняка вам будут мешать детали выхлопной системы. Если не получается снять перекладину, то демонтируйте все мешающие элементы. После этого выведите его из шлицевого соединения, которое крепится с помощью эластичной муфты.

Теперь вам понадобится помощь партнера.Первым делом открутите крепление коробок передач, затем ваш партнер должен удержать его от падения, а вы в это время откручиваете болты крепления cppon к двигателю. Как только все болты откручены, снимаем коробку обратно и вытаскиваем ее первичный вал из подшипника коленчатого вала.

Как установить новую коробку передач?

Как только старый удалим. Сообщите место подключения двигателя к КПП. В обязательном порядке следите за проверкой сцепления. Если его необходимо заменить, сделайте его лучше прямо сейчас, чтобы избежать этих трудностей в будущем.

С помощью партнера установите новую коробку передач и вставьте ее в двигатель. Стоит отметить, что одной из самых сложных процедур является вставка первичного вала коробки в задний подшипник коленчатого вала, поэтому вам потребуется немало физических сил и немного терпения. После того, как коробка предоставлена, подтягиваем вязальные гайки к двигателю.

Установите поперечину и затяните ее. Теперь коробка надежно закреплена. В это время уже можно вешать отдельные элементы.К ним относятся: привод спидометра, контакты фонарика заднего хода и привод сцепления. После того, как вся эта «мелочь» установлена, можно ставить на место карданный вал. Для этого вставляем его в прорезь эластичной муфты и фиксирующий сальник одеваем. Далее отверткой и переходником подогнать металлический ус к сальнику.

Заключительный этап - установка перекладины и ее затяжка. После этого можно установить выхлопную систему и подключить клемму АКБ

.

Ремонт КПП ВАЗ-2109 своими руками

Коробка передач автомобиля служит для передачи крутящего момента на колеса. Но даже оно имеет срок службы и требует восстановления. Ремонт коробки передач ВАЗ-2109 многие автолюбители проводят своими руками, ведь устройство и конструкция довольно просты.

Причины неисправности и выхода из строя

В процессе эксплуатации автомобиля периодически выходит из строя коробка передач. Это связано с тем, что у любого узла машины есть свой ресурс. Немаловажным фактом являются запчасти, которые тоже влияют на срок службы. Если верить производителю, то ремонт коробки передач ВАЗ-2109 стоит потратить один раз на 50 000 км.

Рассмотрим основные причины выхода из строя коробки передач автомобиля «Жигули-2109»:

  • Элементы агрегата нагреваются при кратковременной эксплуатации. Первое, что говорит о нагреве КПП, - это ручка КПП. Он передает тепловую энергию, которую можно почувствовать прикосновением руки. Сама коробка очень горячая. Признаком также может быть поломка одной из прокладок, не выдержавшей значительного нагрева.
  • Шум при работающем двигателе. При выходе из строя синхронизаторов или износе шестерен они начинают гудеть, что слышно даже в кабине автомобиля. В большинстве случаев грохот производит подшипники, а также механизм отжима.
  • Плохое включение передачи. Первое положение не включается с первого раза, или вам нужно приложить много усилий, чтобы рычаг попал в нужную точку.
  • При движении трансмиссия самопроизвольное отключение. Это говорит о том, что шестерни первичного и вторичного валов изношены и требуют замены.

Все эти причины могут послужить тому, что трансмиссия начинает выходить из строя и требует ремонта.

Выбор коробки передач

Если вы не произведете ремонт коробки передач в срок 2109, ее необходимо заменить. Для этого нужно знать каталожный номер запчасти. Выглядит это так - 2109-1700010. Это редуктор в сборе, который необходимо установить вместо старой коробки передач, если она вышла из строя. Такой ремонт проводится в случае появления трещины или повреждения силового агрегата.

Ценовая политика на КПП и детали в разных странах

Стоимость комплектующих и запчастей в разных странах СНГ разная. Даже на территории РФ ближе к крупным городам (Москва и Санкт-Петербург) цена будет выше, чем в других регионах. Рассмотрим основные ценовые показатели на запчасти КПП ВАЗ-2109 в РФ и Украине.

наименование детали

Средняя стоимость по РФ в рублях

Средняя стоимость в Украине в грн

5000

Ремкомплект прокладок

100

50

Первичный вал

вал

700

200

Вилка КПП

250

70

. )

2000

600

Синхронизатор

200

60

Цена комплектующих, конечно же, зависит от производителя стоимость запчастей для АвтоВАЗа.

Стоимость переборок и ремонта

Стоимость ремонта КПП ВАЗ-2109 в среднем по РФ составляет 12 500 руб. Стоит отметить, что в регионах, близких к Москве, она составит около 15 тысяч рублей.В отдаленных районах - около 11-12 тысяч рублей. Таким образом, становится понятно, что ремонт КПП ВАЗ-2109 (в частности, цена) будет зависеть от региона, в котором ведутся восстановительные работы.

В Украине среднерыночная цена переборки коробки с ее снятием и установкой составит около 3500 гривен, что в переводе по курсу намного меньше, чем в России.

Инструменты и оборудование

Для ремонта коробки передач ВАЗ-2109 потребуются определенные навыки. А также для выполнения операций потребуются следующие инструменты:

  • Набор головок и ключей от 8 до 24.
  • Отвертка плоская и крестовая.
  • Молоток маленький, точеный.
  • Магнит маленький.
  • Герметик.
  • Съемник прокладки.

При возникновении нестандартных ситуаций может понадобиться дополнительный инструмент, который можно позаимствовать у соседа по гаражу.

Разборка коробки передач

Ремонт КПП на ВАЗ-2109 своими руками начинается со снятия коробки передач.Стоит помнить, что этот узел на «девятке» снизу убирается, поэтому понадобится яма или подъемник. Рассмотрим последовательность действий по демонтажу КПП с автомобиля:

  • Снимаем «клемму-минус».
  • Провод массы отсоединен от картера.
  • Выключить спидометр.
  • Вилка сцепления должна быть отключена.
  • На двигателе установлены «крючки», так называемые «скобы», которые зацепляются за лебедку или тельфер.
  • Двигатель поднимается вместе с коробкой передач.
  • Следующий этап - выключение реверса и слив масла из коробки.
  • Теперь можно отключить тягу от селектора шестерни.
  • Отвинтив болты крепления, разделяем ДВС и КПП.
  • Далее приводные валы разъединены с двух сторон.
  • Отсоединяем и демонтируем стартер.
  • Вытаскиваем вал из сцепления и демонтируем коробку передач с автомобиля.

Теперь вы можете проводить капитальный ремонт коробки передач ВАЗ-2109.А также капитальные реставрационные работы.

Если ВАЗ-2109 производит ремонт МКПП своими руками, то перед этим коробку передач необходимо разобрать. Рассмотрим, как это сделать:

  • Очищаем всю поверхность ящика от грязи. Сделать это можно мягкой щеткой, а также тряпкой, смоченной керосином.
  • Отвинчиваем болты крепления задней крышки и проводим демонтаж.
  • Включаем III или IV передачу. Закрепите валы и открутите вилку V-образной передачи.
  • Откручиваем гайку на первичном и вторичном валу.
  • С помощью отвертки выньте синхронизатор, а затем сцепление.
  • Демонтируем вал-шестерню V-образной шестерни с вторичного вала.
  • Ведущая шестерня 5 трансмиссии также снята с первичного вала.
  • Теперь демонтируем подшипники. Для этого сначала снимите стопорные кольца.
  • Открутив защелки, снимаем шарики с помощью магнита.
  • Демонтируем картер трансмиссии.
  • После откручивания кронштейна снимите вилку переключения I-II передачи.
  • Снимаем шток V-образной шестерни с шестерни и вращаем. Теперь вы можете его разобрать.
  • Снимите вилку и передачу заднего хода.
  • Теперь вы можете тянуть оба вала. Стоит отметить, что это делается одновременно, чтобы не повредить другие элементы.
  • Демонтировать механизм переключения передач.
  • Выдавливаем передний и задний сальники.
  • Отсоединить привод спидометра.
  • Разбираем валы. Последовательно вынимаем шестерни, синхронизаторы и стопорные кольца.
  • При разборке коробки передач необходимо проверить ее на наличие дефектов.

Устранение неисправностей

Перед ремонтом коробки передач ВАЗ-2109 необходимо определить основные неисправности:

  1. Осматриваем все детали картера. При наличии трещин и сколов необходимо заменить поврежденную деталь.
  2. После демонтажа подшипников необходимо осмотреть посадочные места на предмет износа.То же самое и с установкой сальников.
  3. Синхронизаторы, шестерни и вилки исследованы с целью разработки.
  4. Внимательно изучаем валы. Если на них есть царапины, нужно заменить деталь.

Сборка и ремонт коробки передач

Сборка коробки передач ВАЗ-2109 осуществляется в порядке, обратном разборке. После сборки редуктора его необходимо залить маслом. Для обкатки можно добавить традиционную жидкость с маркировкой ТАД-17.При проезде автомобиля 500-700 км необходимо слить обкатанное масло и залить постоянное. От его качества будет зависеть, сколько КПП будет работать после проведения капитального или капитального ремонта.

Стоит помнить, что при сборе необходимо использовать новые прокладки и герметик. Многие автолюбители рекомендуют не менять ремкомплект прокладок, если их можно было аккуратно снять. Профессионалы советуют менять в любом случае, чтобы исключить вероятность поломки прокладки.

Для заливки масла в коробку передач ВАЗ-2109 используется маркировка 75W-40, 80W-90. Емкость ящика после ремонта ровно 3 литра. Рекомендуется заливать GL-4 или GL-4/5.

Надежность коробки передач Совместная фаза 3 План испытаний коробки передач 3 (технический отчет)

Келлер, Джонатан, и Валлен, Робб. Надежность коробки передач Совместная фаза 3 План испытаний коробки передач 3 . США: Н. П., 2016. Интернет.DOI: 10,2172 / 1328995.

Келлер, Джонатан и Валлен, Робб. Надежность коробки передач Совместная фаза 3 План испытаний коробки передач 3 . Соединенные Штаты. https://doi.org/10.2172/1328995

Келлер, Джонатан, и Валлен, Робб. Сидел . «План совместных испытаний коробки передач 3 фазы 3 на надежность коробки передач».Соединенные Штаты. https://doi.org/10.2172/1328995. https://www.osti.gov/servlets/purl/1328995.

@article {osti_1328995,
title = {План совместных испытаний коробки передач 3 по надежности коробки передач, этап 3},
author = {Келлер, Джонатан и Валлен, Робб},
abstractNote = {В этом документе описан план испытаний Фазы 3 для совместной коробки передач №3 по надежности коробки передач.Основная цель испытаний - измерить характеристики планетарного распределения нагрузки в тех же условиях, что и оригинальная конструкция редуктора. Если измеренные характеристики распределения нагрузки близки к расчетной модели, будет продемонстрировано прогнозируемое трехкратное улучшение прогнозируемой усталостной долговечности планетарной секции и эффективность предварительно нагруженных конических роликовых подшипников в смягчении режима усталостного разрушения планетарного подшипника. },
doi = {10.2172 / 1328995},
url = {https: // www.osti.gov/biblio/1328995}, журнал = {},
номер =,
объем =,
place = {United States},
год = {2016},
месяц = ​​{10}
}

Как работают механические коробки передач | Как работает автомобиль

Двигатели внутреннего сгорания работают на высоких скоростях, поэтому необходимо уменьшить передачу, чтобы передать мощность на ведущие колеса, которые вращаются намного медленнее.

Коробка передач обеспечивает выбор шестерни для различных условий движения: старт с места, подъем на холм или круиз по ровной поверхности. Чем ниже передача, тем медленнее вращаются опорные колеса по отношению к двигатель скорость.

Коробка передач постоянного зацепления

Коробка передач вторая ступень в коробка передач система, после сцепление . Обычно он прикручивается к задней части двигатель , с схватить между ними.

Современные автомобили с МКПП передачи иметь четыре или пять скоростей вперед и одну назад, а также нейтральное положение.

Синхронизатор выключен

Шестерня свободно вращается на втулке, вращаемой за счет зацепления на промежуточном валу. Блок синхронизатора, соединенный шлицами с главным валом, лежит рядом.

Синхронизатор включен

Вилка перемещает синхронизатор в сторону выбранной передачи. Поверхности трения синхронизируют скорости вала, а синхронизатор и шестерня блокируются вместе.

Шестерня рычаг , управляемый водителем, соединен с рядом штоков переключения передач в верхней или боковой части коробки передач.Штоки переключения расположены параллельно валам, несущим шестерни.

Самая популярная конструкция - редуктор постоянного зацепления. Имеет три вала: Входной вал промежуточный вал и главный вал, которые обкатываются подшипники в кожухе коробки передач.

Также имеется вал, на котором вращается промежуточная шестерня задней передачи.

Двигатель приводит в движение первичный вал, который приводит в движение промежуточный вал. Промежуточный вал вращает шестерни на главном валу, но они вращаются свободно до тех пор, пока не будут заблокированы с помощью синхронизирующего устройства, которое насажено на вал.

Это синхронизатор, который фактически приводится в действие водителем через тягу переключения с вилкой на нем, которая перемещает синхронизатор для включения передачи.

Запирающее кольцо, устройство задержки синхронизатора, является последним усовершенствованием современной коробки передач. Он предотвращает включение шестерни до тех пор, пока скорости вала не будут синхронизированы.

На некоторых автомобилях дополнительная передача, называемая перегрузка , подогнан. Он выше, чем высшая передача, и поэтому обеспечивает экономичное вождение на крейсерских скоростях.

Четырехступенчатая коробка передач с постоянным зацеплением

Передачи выбираются системой тяг и рычагов, управляемых рычагом переключения передач. Привод передается через первичный вал на промежуточный вал, а затем на главный вал, за исключением прямого привода - высшей передачи - когда первичный вал и главный вал заблокированы вместе.

Как работают передаточные числа

нейтраль

Все шестерни, кроме необходимых для заднего хода, постоянно находятся в зацеплении.Шестерни выходного вала свободно вращаются вокруг него, а шестерни промежуточного вала зафиксированы. Привод не передается.

Первая передача

На первой передаче самая маленькая шестерня промежуточного вала (с наименьшим количеством зубцов) блокируется с ней, передавая привод через самую большую шестерню на главном валу, обеспечивая высокий крутящий момент и низкую скорость для запуска с места.

Вторая передача

На второй передаче разница в диаметре шестерен на двух валах уменьшается, что приводит к увеличению скорости движения и меньшему увеличению крутящего момента. Соотношение идеально подходит для лазания по очень крутым холмам.

Четвертая передача

На четвертой передаче входной вал и главный вал заблокированы вместе, обеспечивая «прямой привод»: один оборот карданного вала на каждый оборот коленчатого вала. Нет увеличения крутящего момента.

Реверс

Для реверсирования промежуточная шестерня вставляется между шестернями на двух валах, заставляя главный вал реверсировать направление.Передача заднего хода обычно не синхронизирована.

Синхронизация шестерен

Устройство синхронизатора представляет собой кольцо с зубьями на внутренней стороне, установленное на зубчатом центр который насажен на вал.

Когда водитель выбирает передачу, соответствующая конусообразная трение поверхности на ступице и шестеренчатом передающем приводе, от поворотного механизма через ступицу к валу, синхронизируя скорости двух валов.

При дальнейшем перемещении рычага переключения передач кольцо перемещается вдоль ступицы на короткое расстояние до тех пор, пока его зубцы не зацепятся со скошенными зубьями упора на стороне шестерни, так что шлицевая ступица и шестерня заблокируются вместе.

Современные конструкции также включают в себя уплотнительное кольцо, расположенное между поверхностями трения. Кольцо сруба также имеет собачьи зубы; он сделан из более мягкого металла и более рыхлый соответствовать на валу, чем на ступице.

Запорное кольцо должно быть расположено точно сбоку от ступицы с помощью выступов или «пальцев», прежде чем его зубцы совпадут с зубцами на кольце.

За время, необходимое для определения своего местоположения, скорости валов были синхронизированы, так что водитель не мог вызвать столкновения зубьев, а синхронизатор считается «непревзойденным».

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
