Ремонт замка зажигания калина своими руками: Ремонт замка зажигания на Калине

Ремонт замка зажигания на Калине

Главная > Легковые, Ремонт > Ремонт замка зажигания на Калине

Перестал работать замок зажигания — ключ заклинило в положении «1» с работающим двигатель. Как бы я не старался, ключ ни в какую не хотел двигаться в положение «0», что бы заглушить мотор. Пришлось прийти к крайним мерам — вытащить предохранитель бензонасоса. Про 5-ю передачу и резкое бросание сцепления как-то сразу не подумал. Что бы включенное зажигание не посадило за ночь АКБ снял «-» клемму.

На следующий день, как обычно почитав пару статей из интернета, принялся искать причину поломки и пытаться отремонтировать замок зажигания на моей Калине.

Первое, что нужно сделать, что бы понять в чем дело, так это снять сам замок с рулевой колонки. Что бы добраться до его крепежных болтов необходимо демонтировать декоративные накладки. Делается это достаточно просто — выкручиваются все болты и снимаются сами накладки.

Отлично, теперь необходимо найти провода, идущие к замку зажигания и отключить их.

Перед этим обязательно нужно снять «-» клемму с аккумулятора, если, конечно, Вы этого ещё не сделали. От замка отходят 2 жгута проводов — один тоненький, второй потолще. Контактный разъем первого находится на виду, а вот что бы дотянуться до второго (потолще) нужно потянуть за сами провода. Разъем спрятан за панелью.

Как снять замок зажигания? Прикручен он болтами с самосрезающимися головками. Поэтому, что бы их открутить понадобится помощь молотка и зубила. Можно, конечно, применить и электродрель, но это уже слишком. Как я делал? Легким ударом по ребру болта накернивал канавку, потом ставил это же зубило в эту канавку под углом (в сторону выкручивания) и легонько стучал, пока болт не провернется. И так до тех пор, пока он не станет крутиться достаточно легко, что бы выкрутить руками. В общем, навозился я с этими болтами достаточно и основная цель была достигнута — замок зажигания снят для дальнейшего ремонта.

Что бы добраться до внутренностей замка нужно открутить 3 болта.

А вот и причина поломки лопнула пружина, которая откидывает ключ с положения «2» в положение «1». Плюс, со своего места соскочил шарик, поэтому ключ и отказывался проворачиваться. Шарик на место я поставил, а вот с пружинкой проблема — отдельно она не продается, только в сборе с замком, сам замок зажигания я менять не особо хотел, так как нужно будет заново переобучать ключ, а так же менять личинки в дверях. Такая же пружинка стоит и в замке от ВАЗ 2108/2109. Можно купить его, вынуть пружину и поставить в Калиновский, так как стоит он раза в 2 дешевле. Есть ещё один вариант — отремонтировать старую.

Этот способ я и выбрал. Что бы достаточно легко выгнуть новый усик на пружине ее нужно нагреть до красна. Я грел над газовой плитой. Загибаем ус, а если остаётся лишнее — откусываем. Загибать желательно с таким расчётом, что бы он заходил в свой паз немного в натяг, тогда пружина будет работать более четко. Конечный результат можно полностью накалить и кинуть остывать в масло.

Вот, в принципе, и весь ремонт замка зажигания на Калине. Единственное, что можно сделать ещё, так смазать трущиеся части литолом.

Замена замка зажигания на калине

Добро пожаловать!
Замок зажигания – по сути это небольшая деталь, получив доступ к которой можно завести машину без ключа (Если человек имеет опыт в этом деле), но если взять обычных владельцев то к ним это не относится (Хотя возможно вам и придётся заводить когда ни будь свой автомобиль без ключа), но сегодня мы не об этом говорим, а об замене замка зажигания на автомобиле, в данной статье мы разберём вместе с вами все нюансы которые касаются этого замка, а именно как получить к нему доступ и какие признаки он будет подавать при выходе из строя, ну что же приступим!

Примечание!
Для того чтобы поменять замок зажигания, нужно будет запастись: Гаечным ключом, молотком, а так же зубилом и отвёрткой у которой на конце будет не крестообразное, а плоское лезвие!

Краткое содержание:

  • Замена замка зажигания
  • Дополнительный видео-ролик

Где находится замок зажигания?
На большинстве отечественных автомобилях (Исключением является вся классика), замок стоит в правой части но чтобы его можно было разглядеть по подробнее, для этого нужно снять обшивку с руля и после этого перед вами будет вот такая вот картина (см. фото ниже), на которой вы увидите то что сам замок установлен и прикреплён к рулевому валу и выведен он в правую часть автомобиля.

Когда нужно менять замок зажигания?
При выходе из строя замка, в основном у автомобиля появляются проблемы с её заводкой, а именно машина может как вообще не заводится и не подавать никакой жизни при повороте ключа, а может подавать всё же жизнь тем что приборы все которые есть на панели будут загораться (Имеется ввиду при повороте ключа), но сама машина при этом заводится не будет.

Примечание!
Если у вас не заводится машина при повороте ключа, не спешите грешить на замок вить дело может быть вовсе и не в нём, а всего лишь в стартере, понять это можно следующим способом, вам нужно будет сперва снять кожух рулевой колонки с автомобиля и после этого разъединить разъём идущий от замка и соединяющийся с колодкой проводов (О том как снять кожух и разъединить разъём с колодкой проводов, читайте ниже в этой же статье) и после чего при помощи омметра проверить разъём (А именно сопротивление каждого контакта) на исправность, для этого подсоедините выводы от омметра к каждому контакту и если хоть один контакт выдаст какое ни будь другое значение (Каждый контакт должен выдавать значение 0) то замок неисправен!

Кой что ещё, когда будете проверять контакты обязательно вставьте ключ в замок и вращайте на разных положениях проверяя при этом значение которое выдаст омметр, к примеру сперва поставьте ключ в положение 1 и проверьте, затем в положение 2 и проверьте, а соответственно в положение 0 ключ ставить и проверять контакт не нужно, потому что положение 0 это выключенное положение! (Если замок окажется исправен а автомобиль всё равно не заводится, тогда рекомендуем вам ознакомится со статьёй под названием: «Замена стартера на Ладе Калине»)

Может сталкивались вы когда ни будь с таким, поворачиваете ключ в зажигании и заводите автомобиль а он у вас назад не возвращается, так вот это означает то что у вас сломалась возвратная пружина которая находится в самом замке и в таком случае замок тоже подлежит замене.

Примечание!
Но можно по сути замок и не менять, так как пружина может меняться отдельно от замка о том как это сделать мы вас так же научим в этой статье!

Примечание!
Прежде чем начать менять замок, скиньте минусовую клемму с аккумуляторной батареи, всё же с электроникой предстоит работать! (О том как скинуть клемму, см. в статье: «Замена аккумулятора на ВАЗ», в пункте 1)

Снятие:
1) В начале операции вам нужно будет снять кожух с рулевой колонки, для этого воспользуйтесь отвёрткой и с её помощью выверните семь винтов которые крепят кожух (см. фото 1), после того как винты все будут откручены, полностью вытяните ручку за счёт которой осуществляется регулировка руля (см. фото 2, она указана стрелкой) и после этого снимите нижний кожух, а затем приподняв верхний тоже снимите его с рулевой колонки.

Примечание!
Когда снимите нижний и верхний кожух, посмотрите на их боковую часть или поищите под педалями резиновое уплотнительное кольцо, которое нужно для того чтобы закрывать замок зажигания от пыли и грязи!

2) Затем вам нужно будет посмотреть на сам замок и обратите особое внимание на провода которые идут от него, на Калинах стоит ещё в дополнение иммобилайзер поэтому проводов будет идти от самого замка много, а разъёмов проводов всего будет два (Один из разъёмов будет идти на стартер, тем самым отвечает за запуск машины, а второй разъём будет идти на иммобилайзер и отвечает она за то чтобы машину не угнали), так вот каждый разъём разъедините с колодками (Каждый разъём будет соединён с другими двумя колодками), для этого возьмитесь рукой за разъём и просто отсоедините его от колодки применив для этого небольшую силу (Эту же операцию проделайте и с другим разъёмом).

Примечание!
На фото выше, показан пример стрелкой где разъём проводов идущий от замка зажигания соединяется с другой колодкой (Данный разъём идёт на стартер, на иммобилайзер который идёт выглядит чуть по меньше)!

3) Следом как показано на фото ниже, при помощи молотка и зубила выверните четыре болта (У них нет граней и они указаны стрелками) которые крепят замок на рулевой колонки, как же их вывернуть спросите вы? Объясняем! Берите в руки зубило и молоток и ставьте зубило на край какого либо болта, после этого бейте по нему и тем самым попытайтесь стронуть болт с места и т.д., пока болты все полностью не вывернуться.

Примечание!
Если вам не нравиться такой способ, тогда можно ещё высверлить эти болты но только в таком случае будьте аккуратны не повредите ничего!

4) Когда все четыре болта вы выверните, снимите с одной стороны рулевого вала кронштейн который указан стрелкой, а с другой стороны снимите сам замок зажигания и отложите его в сторонку если он вам больше не нужен и на его место вы собираетесь поставить новый.

Примечание!

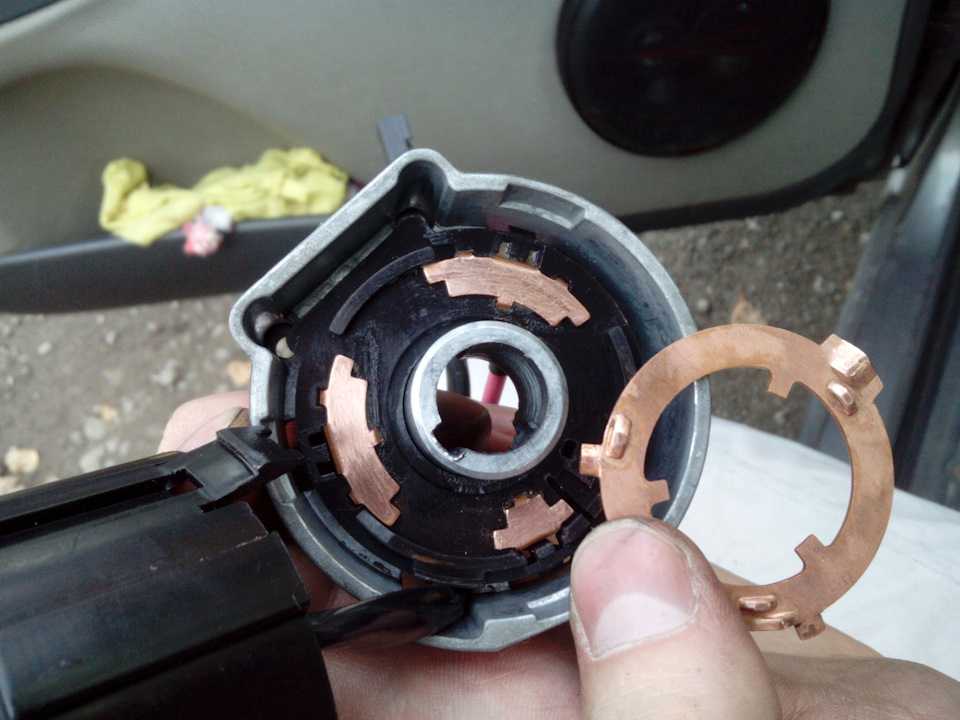

В том случае если вам всё же старый замок вдруг пригодится (К примеру не все новые замки продаются с контактной группой, поэтому её и приходится снимать со старого замка и устанавливать на новый), для снятия контактной группы с замка вы должны быть убеждены во-первых что не в ней всё дело а именно в замке и он подлежит замене, вот к примеру если у вас проблемы с электроникой в салоне допустим вы поворачиваете ключ и приборы не загораются, то скорее всего это дело всё в контактной группе а сам замок и менять не обязательно (Но не факт может и с иммобилайзер проблема быть, для этого разберите контактную группу и проверьте какие контакты у неё, окисленные или же нет), так вот как же снять контактную группу с замка, для этого:

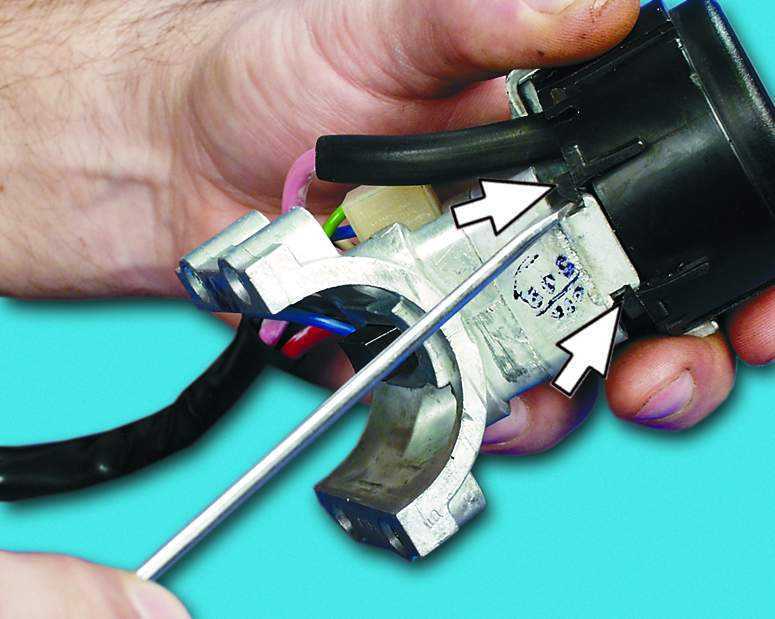

1. При помощи отвёртки или рукой отогните фиксатор который находится на разъёме проводов и после чего из данного разъёма извлеките все клеммы совместно с проводами (см. фото 1, но обязательно запомните расположение каждого провода в разъёме, хотя чуть ниже мы описали как можно установить провода в разъём не запоминая ранее их расположения, но всё же лучше запомнить чтобы проблем не возникло в дальнейшем), затем сжав защёлки крышки контактной группы (см. фото 2) снимите её с самого корпуса замка (см. фото 3) и после чего отогнув две пластмассовые защёлки (см. фото 4), разъёдините между собой крышку контактной группы и саму контактную группу (см. фото 5), а после того как сама контактная группа у вас окажется в руках снимите с неё подвижную часть и осмотрите все её контакты как показано на шестом фото, если из контактов будут найдены окисленные или подгоревшие, тогда попробуйте их зачистить при помощи мелкозернистой наждачной бумаги а в случае если контакты будут сильно повреждены и зачистка их не к чему не приведёт, то в таком случае замените саму контактную группу.

Примечание!
Когда будете обратно собирать подвижную часть контактной группы, устанавливайте её таким образом чтобы самая широкая часть которая на ней присутствует вошла в зацепление выступа на крышке как показано на фото ниже:

Установка:
Устанавливается новый замок в обратном порядке снятию и собирается тоже, но только при сборке есть кой какие нюансы, а именно обязательно когда будете устанавливать клеммы проводов идущих от контактной группы в разъём проводов, обратите внимание на то что у каждой клеммы должно быть своё положение, поэтому разыщите колодку проводов к которой будет подсоединяться этот разъём и смотря по ней подсоедините все провода в разъём точно на те же места где они и идут на колодке, вот к примеру на колодке проводов вы видите то что красный провод проходит в крайне левой части, то соответственно и на разъёме проводов сделайте таким образом чтобы тот же самый красный провод смог к тому проводу подсоединиться, чтобы вы хоть немного понимали ситуацию чуть ниже мы разместили фото на котором изображены две клеммы, так вот и на колодки и на разъёме проводов будут точно такие же клеммы (На разъёме будут Папы, на колодке Мамы) поэтому попытайтесь совместить их таким образом чтобы каждый цвет провода сошёлся.

Примечание!
Когда будете устанавливать замок, обязательно вставьте в него ключ и поверните его из положения «0»!

Замена возвратной пружины замка:

Примечание!
Сама данная пружина заменяется легко, но есть одно Но! Её не продают в магазинах, поэтому вам её нужно будет либо снимать со старого какого ни будь замка или делать самопальную, выглядит она вот таким вот образом:

1. В начале операции для того чтобы снять пружинку, вам нужно будет взять в руки сам замок и отвернуть три болта которые крепят к нему кронштейн, о том где приблизительно располагаются эти болты смотрите на фото ниже, на котором один из винтов при этом отчётливо виден.

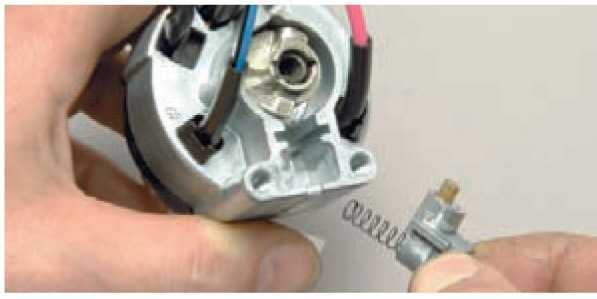

2. Когда болты будут все вывернуты, аккуратно снимайте кронштейн и следите за тем чтобы шарик который находится внутри не выпал (Он показан на фото ниже), но а если выпадет тогда поставьте его на место, теперь поговорим насчёт возвратной пружинки, как вы уже увидели на фото она располагается в личинке самого замка и своими усиками она упирается в пазы которые есть в личинке, так вот с помощью отверти выньте старую от туда и установите на её место новую и соберите весь механизм в обратном порядке снятию.

Дополнительный видео-ролик:
Более подробно о том как произвести замену замка зажигания, смотрите в видео-ролике который выложен чуть ниже:
