Ремонт двигателя 21126 своими руками: Лада приора ремонт двигателя 21126 своими руками
Капремонт двигателя приора — капитальный ремонт мотора 21126 ВАЗ 2170 2171 2172
Капремонт двигателя Приора включает несколько этапов. Они заключаются в следующем: разобрать мотор, найти изношенные детали, заменить их, а потом заново собрать агрегат. В целом процесс несложный, но нужно определить, в чем заключается неисправность, и только потом ее устранять.
Содержание
- 1 Проблемные места в двигателе
- 2 Техническое обслуживание
- 3 Этапы ремонта
- 4 Заключение
Проблемные места в двигателе
В период эксплуатации этого транспортного средства владельцы обнаруживают неисправности и слабые места мотора. К ним относятся следующие:
- Помпа. Еще этот элемент называют жидкостным насосом. Он довольно часто ломается. Если владелец транспортного средства вовремя не посмотрел на показатели температурного датчика, то поломка жидкостного насоса может привести к тяжелым последствиям. Эта установка быстро перегревается, а потом ее просто заклинивает. Чтобы вернуть работоспособность детали, придется проточить цилиндры, а потом поменять поршневую группу.
- Радиатор. Обязательно нужно периодически проверять радиатор. Довольно часто в местах, где имеются спайки, образуется течь. Их обязательно нужно устранить как можно быстрее.
- Ролик в механизме газораспределения. Это еще одно слабое место, где могут появляться поломки. Если во время работы двигателя слышен гул в области под крышей ремня ГРМ, то обязательно нужно принять все необходимые меры. Если гул начал мешать, только когда поездка длительная, то функциональность ролика можно восстановить, используя побольше смазки. Однако на долгое время это не спасет, так что капитальный ремонт потребуется. Ролик придется заменить. Если и дальше игнорировать неприятные звуки, то в дальнейшем это приведет к тому, что нагрузка на ремень ГРМ значительно возрастает. В итоге он либо прорывается, либо слетает со своего места. Как следствие, клапаны гнутся, так что необходим полный ремонт всего агрегата.
Довольно часто водители Приоры предъявляют жалобы на то, что масло подтекает под крышкой механизма клапанного типа. Чтобы устранить такую проблему, нужно просто заменить прокладки.

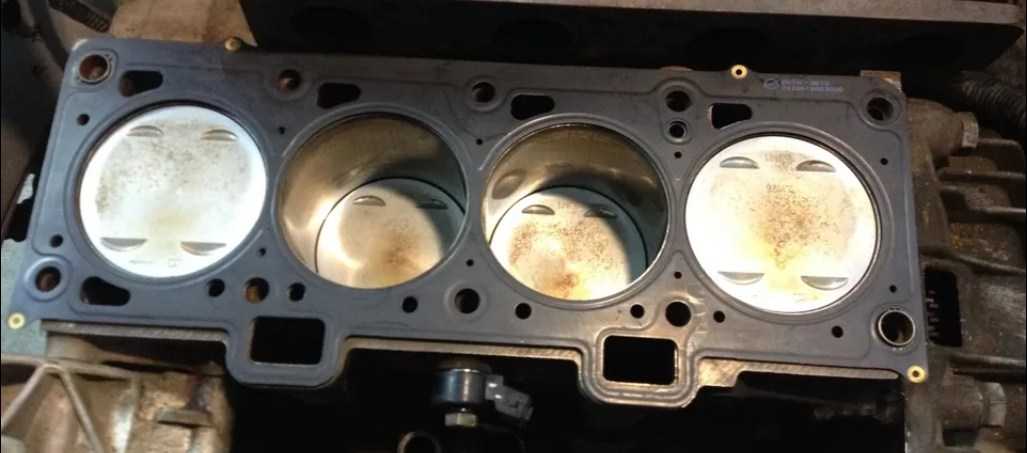

Как правило, ремонтные работы заключаются в том, что требуется расточить цилиндры или просто заменить поршни.
сто владельцы вынуждены прибегнуть к ремонту из-за того, что агрегат перегрелся. Это происходит вследствие таких причин: плохо работает или совсем поломалась система охлаждения, прокладки установлены негерметично, нарушено функционирование термостата или др. В простых случаях можно будет просто поменять прокладку. Но если перегрев вызван более сложными и серьезными проблемами, то самостоятельно исправить ситуацию не получится, так что понадобится помощь специалистов.
Техническое обслуживание
Периодичность обслуживания мотора Приора составляет примерно 15 тыс. км. Так делает завод, который изготавливает этот агрегат. Специалисты рекомендуют провести первую проверку через 3 тыс. км. В основном на этом этапе следует уделить больше внимания тем местам, где располагаются крепления для оборудования навесного типа. Кроме того, во время первой проверки и обслуживания обязательно заменяется масло или фильтры для него.
Если двигатель имеет 8-клапанную конструкцию, то требуется во время первой проверки проверить состояние клапанных зазоров. Если мотор отличается 16-клапанной конструкцией, то такие действия не понадобятся, так как на таком агрегате имеются гидрокомпенсаторы. Подобные проверки проводятся также через 15 тыс. км пробега для Приоры.
Когда на одометре уже более 30 тыс. км, понадобится не только заменить фильтры для масла, но и саму маслянистую жидкость. Обязательно следует поменять еще и свечи зажигания, а потом фильтры в системе питания.
Часто примерно при таком пробеге начинают плохо функционировать или совсем ломаться ролики ГРМ. Если на Приоре имеется 8-клапанный двигатель, то следует дополнительно заменить прокладку в крышке механизма клапанов.
Когда отметка на одометре достигает уже 45 тыс. км, снова следует поменять масло. Обязательно нужно проверить натяжение в ремнях для привода ГРМ. Причем эти действия проводятся для двигателя как с 8, так и с 16 клапанами.
Потом плановое обслуживание осуществляется, уже когда пробег достигает отметки в 60 тыс. км. В этот раз нужно обратить внимание на свечи и ремни привода генератора. Иногда нужно промывать систему питания. Особенно это касается места, где располагается дроссельный патрубок. Рекомендуется на этом сроке поменять датчики, которые отвечают за холостой ход.
Когда пробег достигает 75 тыс. км, на агрегате с 8 клапанами требуется поменять ремни привода ГРМ. То же касается и кислородного датчика. Охлаждающую жидкость тоже лучше заменить, так как к этому времени она уже частично или полностью теряет свои функции.
Дальше техническое обслуживание уже будет повторяться для Приоры. В итоге минимальный риск для этого двигателя составляет примерно 100 тыс.
Этапы ремонта
Ремонт двигателя Приора начинается с разборки.
Для этого нужно при себе иметь отвертки и ключи, лопатку монтажного назначения, динамометрические ключи, мягкий молоток, а также устройство, чтобы установить поршни.
Алгоритм действий следующий:

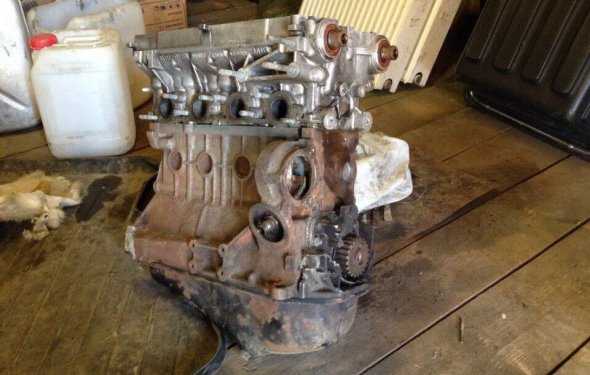

- Сначала нужно разобрать мотор. Это не составит труда, но все действия нужно выполнять медленно и аккуратно.
- В первую очередь следует убрать весь скопившийся нагар, который располагается в области, где находятся цилиндры. Обязательно нужно снять нагар, расположенный в масляных канавках в области постелей цилиндров.
- После этого нужно вставить вкладыши от подшипников. При этом следует ориентироваться на отметки, которые были сделаны по время разбора мотора. Усики стопорного типа вкладышей должны входить точно в пазы, которые имеются в постелях. Обязательно нужно следить за этим.
- Теперь следует вкладыши намазать маслом.
- Дальше в блоке цилиндров нужно установить коленвал. Потом смазываются маслом полукольца. При установке требуется проверить, чтобы канавки на них были направлены именно в сторону щек коленвала.
- Потом нужно установить полукольца, которые выполнены из соединения алюминия и стали. Они отличаются белым оттенком. Установка осуществляется на переднюю сторону в постели, расположенной центрально.
- С другой стороны на постели требуется закрепить металлокерамическое кольцо. Оно отличается желтоватым оттенком.
- Дальше полукольца, которые уже установлены, нужно повернуть так, чтобы концы деталей располагались с торцом постели цилиндров.
- Теперь нужно монтировать подшипники (корень) вкладышей в крышки. Снова нужно смотреть на отметки, которые были сделаны, когда агрегат разбирался. Нужно следить, чтобы усики стопорного типа входили точно в пазы. Потом вкладыши нужно хорошо намазать.
- После этого устанавливаются крышки. Обязательно нужно смотреть на нумерацию их и цилиндра.
- Затем требуется намазать моторным маслом резьбу на болтах и торцы, где будут закрепляться крышки.
- Дальше в ход идет третья крышка, и снова закручиваются болтики. То же следует сделать и с болтами на 3, 4 и 5 крышке. Причем все нужно проводить именно с такой последовательностью.
- Когда все болты закручены, нужно проверить, как легко идет коленвал. Для этого следует несколько раз его повернуть.
- Потом ставится масляный насос и фиксируется. После этого нужно то же сделать с держателем для сальника, расположенного сзади.
- В поршень устанавливается шатун. А потом вставляется и поршневой палец. Обязательно нужно намазать маслом и сам шатун, и палец.
- Вмонтировать кольца стопорного типа. Проверить, чтобы они находились в канавках.
- Потом укладывается маслосъемное кольцо и кольцо для поршня. Лучше всего для таких манипуляций иметь специальный инвентарь. Инструмент называется съемником.
- Нужно проверить, что кольцо может свободно вращаться.
- Протереть шатунные шейки, расположенные на коленвале. То же касается зеркал цилиндров.
- В шатун устанавливается вкладыш, причем усики должны точно располагаться в шатуне. Поршень и вкладыш нужно намазать, а потом установить кольцо для сжатия. Шатун опускается в цилиндр.
- Оправку нужно приложить к одному боку. Дальше используется обычная ручка молотка, чтобы поршень протолкнуть.
- К области шейки коленвала следует монтировать головку от шатуна.
- Вставить крышку и зафиксировать ее. Нужно следить за тем, чтобы маркировка на нижней части и на крыше четко находилась на одной стороне.
- Заворачиваются все болты, а потом устанавливаются все остальные поршни.
- Зафиксировать маслоприемник.
- Поставить маховик и пластинку. Обязательно нужно предварительно воспользоваться фиксатором анаэробного типа для крепления болтов.
- Наносится слой смазки.
- Устанавливается картер для масла.
Заключение
Капитальный ремонт двигателя Лады Приора не является сложным процессом. Нужно просто сначала разобрать агрегат, потом поискать поломанные или изношенные элементы, заменить их, а затем собрать мотор.
После этого нужно проверить, как двигатель работает. Такие простые манипуляции помогут обновить агрегат и улучшить его работу. Но капитальный ремонт нужно проводить вовремя. Только тогда получится сохранить ресурс.
Устройство двигателя Лада Приора, Lada Priora, ремонт
. Ремонт двигателя, проверка и устранение неисправностей в двигателе автомобиля лада 2170, порядок сборки и разборки силового агрегата лада 2171, этапы замены грм лада приора. Обслуживание системы питания, охлаждения, смазки, выпуска газов двигателя ваз 2170 приора, руководство по ремонту двигателя, головки цилиндров ваз 2172 приора. Модификации двигателя ваз 2171 приора.
Конструкция двигателя
Продольный разрез двигателя ВАЗ-21126: 1 – масляный насос; 2 – шкив привода генератора; 3 – шатун; 4 – поршневой палец; 5 – ремень привода газораспределительного механизма; 6 – крышка газораспределительного механизма; 7 – шкив распределительного вала; 8 – впускной коллектор; 9 – свечной колодец; 10 – крышка маслоналивной горловины; 11 – термостат; 12 – маховик; 13 – форсунка охлаждения днища поршня; 14 –
Возможные неисправности двигателя
При известном навыке и внимательности многие неисправности двигателя ваз 2170 и его систем можно довольно точно определить по цвету дыма, выходящего из выхлопной трубы. Синий дым свидетельствует о попадании масла в камеры сгорания, причем постоянное дымление — признак сильного износа деталей цилиндропоршневой группы. Появление дыма при перегазовках, после длительного прокручивания стартером, после
Проверка компрессии
Компрессия (давление в конце такта сжатия) в цилиндрах — важнейший показатель для диагностики состояния двигателя без разборки. По ее среднему значению и по разнице значений в отдельных цилиндрах можно с достаточной степенью точности определить степень общего износа деталей шатунно-поршневой группы двигателя лада приора, выявить неисправности этой группы и деталей клапанного механизма лада приора.
Замена кожуха двигателя
Для улучшения внешнего вида моторного отсека лада приора и снижения уровня шума на двигатель установлен декоративный пластмассовый кожух лада приора. При выполнении большинства работ по ремонту и обслуживанию двигателя этот кожух необходимо снимать. Декоративный кожух закреплен четырьмя резиновыми фиксаторами, надетыми на шпильки, ввернутые во впускной коллектор ваз 2172. Вам потребуется отвертка с
Замена брызговика двигателя
Расположенный снизу стальной брызговик двигателя предохраняет подкапотное пространство от загрязнения и является силовой защитой картера двигателя лада приора. Снимают брызговик двигателя lada priora при его повреждении или для обеспечения доступа к узлам и агрегатам снизу автомобиля лада приора при проведении ремонта и технического обслуживания. Вам потребуются: ключ «на 10», два ключа «на 19». 1.
Установка поршня 1-го цилиндра двигателя
Поршень 1-го цилиндра в положение ВМТ (верхняя мертвая точка) такта сжатия устанавливают для того, чтобы при проведении работ, связанных со снятием ремня привода распределительных валов, не нарушалась установка фаз газораспределения ваз 2170. При нарушении фаз газораспределения двигатель не будет нормально работать.Выставляйте ВМТ такта сжатия по меткам на шкивах распределительных валов (при установке по
Снятие и установка ременя грм
Схема привода газораспределительного механизма: 1 – зубчатый шкив коленчатого вала; 2 – зубчатый ремень; 3 – шкив водяного насоса; 4 – натяжной ролик; 5 – шкив распределительного вала выпускных клапанов; 6 – задняя защитная крышка зубчатого ремня; 7 – шкив распределительного вала впускных клапанов; 8 – кольцо (диск синхронизации) для датчика фаз; 9 – опорный ролик; А – метка ВМТ на зубчатом шкиве
Замена опор силового агрегата
Силовой агрегат (двигатель и коробка передач) установлен на двух резиновых подушках спереди и сзади, закрепленных через кронштейны на двигателе лада приора и картере коробки передач. Эти опоры предназначены для передачи веса силового агрегата ваз 2172 на кузов и ограничения его продольных перемещений. Справа и слева установлены опоры со штангами, ограничивающими поперечные перемещения силового агрегата.
Особенности разборки двигателя
Перед разборкой двигатель лада приора необходимо тщательно очистить от загрязнений, установить на стенд или подставку (двигатель должен стоять устойчиво). Для разборки используйте соответствующие инструменты (гаечные ключи, съемники и пр.). При сборке все детали, которые не подвергались ремонту или замене, надо устанавливать на свои места там, где они приработались. Для этого при разборке необходимо
Снятие и установка маховика
Маховик снимают для замены заднего сальника коленчатого вала лада приора, для его замены при повреждении зубчатого венца и для шлифования поверхности под ведомый диск сцепления. Вам потребуются: инструменты, необходимые для снятия коробки передач и сцепления, а также торцовая головка «на 17», большая отвертка. 1. Снимите коробку передач лада приора (см. «Снятие и установка коробки передач ваз 2171») и
Снятие установка двигателя
Снимайте двигатель в сборе с коробкой передач, опуская его вниз из моторного отсека. Удобнее снимать двигатель с автомобиля, установленного на подъемнике. Перед снятием двигателя необходимо подготовить надежную подставку, на которой двигатель лада приора должен стоять устойчиво. Полезный совет Перед отсоединением шлангов и электрических проводов рекомендуем промаркировать их, чтобы не перепутать при
Разборка двигателя
Вымытый и очищенный двигатель установите на стенд для разборки или на прочную массивную подставку и слейте из картера масло (если это не сделали перед снятием силового агрегата). Вам потребуются: ключи «на 8», «на 10», «на 13», «на 17», головки сменные «на 10», «на 13», «на 17», ключи для болтов с внутренним шестигранником «на 5», ключ TORX E10, вороток, пассатижи, отвертка, набор плоских щупов, микрометры (с пределами
Дефектовка двигателя
После разборки тщательно очистите, промойте и просушите все детали. Вам потребуются: переносная лампа, набор плоских щупов, линейка, штангенциркуль, нутромер, микрометр, шабер. 1. Очистите головку поршня лада приора от нагара. Если на поршне есть задиры, следы прогара, глубокие царапины, трещины, замените поршень. Прочистите канавки под поршневые кольца lada priora. Это удобно делать обломком старого кольца. 2.
Сборка двигателя
Вам потребуются: динамометрический ключ, молоток (желательно с бойком из мягкого металла или полиуретана), приспособление для установки поршней в цилиндры, те же ключи, что и для разборки двигателя, отвертка, монтажная лопатка. 1. Очистите нагар по краям постелей блока цилиндров лада приора. Очистите от отложений масляные канавки в постелях. 2. Установите вкладыши коренных подшипников lada priora в постели
Замена переднего сальника коленчатого вала
При обнаружении следов утечки масла через сальники коленчатого вала лада приора сначала проверьте, не засорена ли система вентиляции картера и не пережаты ли ее шланги, при необходимости устраните неисправности. Если течь масла не прекратится, замените сальники. Признаком необходимости замены переднего сальника коленчатого вала лада приора является утечка масла через его кромку. При этом масло
Снятие и установка заднего сальника коленвала
ричиной замасливания дисков сцепления может быть течь сальника первичного вала коробки передач или заднего сальника коленчатого вала lada priora. Моторное и трансмиссионное масла различаются по запаху. При определенном навыке по нему можно определить, какой из сальников дефектный. Полезный совет Есть еще один способ определения типа масла. Капните масло в воду, налитую тонким слоем в емкость.
Прокладка масляного картера
Если утечку масла через прокладку масляного картера не удается устранить подтяжкой болтов его крепления, значит, прокладка сильно деформирована и ее необходимо заменить. Работу выполняйте на осмотровой канаве, эстакаде или по возможности на подъемнике. Вам потребуются: ключ «на 10», торцовая головка «на 10». 1. Снимите брызговик двигателя лада приора (см. «Снятие и установка брызговика двигателя лада
Замена колец впускного коллектора
Для герметизации стыка между фланцами головки блока цилиндров и впускного коллектора, а также между фланцами дроссельного узла и впускного коллектора в пазы патрубков впускного коллектора установлены уплотнительные кольца приора. При нарушении герметичности этих колец двигатель работает неровно («троит»). Вам потребуются: отвертки с плоским и крестообразным лезвием, кусачки или нож, ключи «на 10», «на
Прокладка катколлектора
Между фланцами головки блока цилиндров лада приора и катколлектора установлена уплотнительная прокладка, изготовленная из двух тонких отформованных металлических полос, соединенных между собой точечной сваркой. Если прокладка негерметична, происходит прорыв наружу отработавших газов, сопровождающийся характерным резким звуком. Если неисправность не удается устранить подтяжкой крепления
- Разборка и сборка
- Головка блока цилиндров
- Система смазки
- Система охлаждения
- Система питания
- Система улавливания паров
- Система выхлопа
ЛАДА / ПРИОРА / ремонт / двигатель / разборка и сборка
Ремонт и замена двигателя | Сертифицированный сервис
ДАВАЙТЕ НАЧНЕМ
Сертифицированные специалисты сервисной службы вашего дилера Chevrolet, Buick, GMC или Cadillac являются экспертами в поиске и ремонте. Они знают свой путь под капотом GM, потому что GM Factory Diagnostics предоставляет данные непосредственно с вашего автомобиля прямо у них под рукой. В этом вся разница, когда речь идет о ремонте или замене современных сложных двигателей.
С САМОГО НАЧАЛА
Ремонт двигателя уже не тот. Поскольку технические усовершенствования в вашем автомобиле постоянно развиваются, вы можете положиться на сертифицированных специалистов по обслуживанию, которые постоянно адаптируют стандарты к своему процессу ремонта. Наши специалисты проходят новейшее обучение GM и имеют доступ к техническим бюллетеням GM, а также нашим самым современным передовым диагностическим инструментам, помогающим гарантировать выполнение ремонта.
РАСПИСАНИЕ ОБСЛУЖИВАНИЯ
У НАС ЕСТЬ СИЛА
Сложные системы, которые регулируют потребление топлива, производительность, электрический обмен, выбросы и общую эффективность двигателя, управляются аппаратным и программным обеспечением. Ремонт современного автомобиля — это больше наука, чем рутинная работа.
РАСПИСАНИЕ ОБСЛУЖИВАНИЯ
ДВИГАТЕЛИ GM: КАЧЕСТВО ОРИГИНАЛЬНЫХ ЗАПЧАСТЕЙ GM
Когда дело доходит до ремонта или замены двигателя GM, доверяйте оригинальным запчастям GM, установленным опытными сертифицированными специалистами по обслуживанию в дилерских центрах Chevrolet, Buick, GMC или Cadillac. Никто не знает ваш автомобиль лучше, и компания GM Genuine Parts предлагает качественную замену двигателей, которые помогут восстановить рабочие характеристики вашего автомобиля Chevrolet, Buick, GMC, Cadillac, Pontiac, HUMMER, Saturn или Oldsmobile.
GM GENUINE
ЧАСТИ ДВИГАТЕЛИ
GM GENUINE
ЧАСТИ ДВИГАТЕЛИ
ДИЗАЙН И ПРОИЗВОДИТЕЛЬНОСТЬ
Двигателиот GM Genuine Parts спроектированы и изготовлены в соответствии со спецификациями производителей оригинального оборудования (OEM) или даже превосходят их. Мы применяем последние инженерные достижения, полученные в результате многолетнего опыта производства и обслуживания. А двигатели от GM Genuine Parts проходят месяцы тщательной проверки и испытаний, чтобы обеспечить оптимальную производительность и долговечность.
ОРИГИНАЛЬНЫЕ ЗАПЧАСТИ GM ДВИГАТЕЛИ ОБЕСПЕЧИВАЮТ:
- Те же инженерные стандарты оригинального оборудования, которые используются в каждом новом автомобиле GM
- Последние усовершенствования и улучшения
- Валидация и стандарты долговечности аналогичны стандартам для новых двигателей автомобилей GM
- Сертификация испытаний в строгих и требовательных условиях в современных лабораториях
ОГРАНИЧЕННАЯ ГАРАНТИЯ НА 3 ГОДА ИЛИ 100 000 МИЛЬ ПО ВСЕЙ СТРАНЕ
Вы можете быть уверены, что двигатель, изготовленный с использованием оригинальных запчастей GM, созданный для вашего автомобиля, будет работать так, как было изначально спроектировано и спроектировано. Эта надежность поддерживается полностью передаваемой ограниченной гарантией на детали и работу сроком на 3 года или 100 000 миль пробега, в зависимости от того, что наступит раньше. †
ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ О ДВИГАТЕЛЕ GM
Скачать гарантию на двигатель и коробку передач
СЕРВИСНЫЕ ПРЕДЛОЖЕНИЯ И СКИДКИ
Будь то покупка новых шин или установка трансмиссии, обязательно ознакомьтесь с нашими последними предложениями по обслуживанию и скидками.
ПОСМОТРЕТЬ ПРЕДЛОЖЕНИЯ
ЗАПИСАТЬСЯ НА ОБСЛУЖИВАНИЕ
Запланировать услугу можно быстро и легко. Запишитесь на следующую встречу через Интернет, найдя ближайшего к вам сертифицированного сервисного дилера.
РАСПИСАНИЕ ОНЛАЙН
ПРОБЛЕМЫ С ВАШИМ АВТОМОБИЛЕМ?
Позвольте нам помочь вам определить потенциальные проблемы до того, как они станут серьезной проблемой.
УЗНАЙТЕ СЕЙЧАС
Как восстановить двигатель автомобиля
Как восстановить двигатель автомобиля | Совет вашего механикаЗадайте вопрос, получите ответ как можно скорее!
☰
×
ЗАПРОСИТЬ ЦЕНУ
Сэкономьте на ремонте автомобилей | Получить предложение |
Независимо от того, хотите ли вы вдохнуть новую жизнь в пригородный или рабочий автомобиль или классический автомобиль для хобби, во многих случаях восстановление двигателя может стать отличной альтернативой его замене. Вообще говоря, восстановление двигателя может быть большой задачей, но вполне возможной при надлежащих исследованиях, планировании и подготовке.
Поскольку точная сложность такой работы может сильно различаться в зависимости от конкретной модели двигателя, а количество различных типов двигателей велико, мы сосредоточимся на том, как восстановить классический двигатель с толкателем. В конструкции толкателя используется блок двигателя в форме буквы «V», распределительный вал размещается в блоке, а толкатели используются для приведения в действие головок цилиндров.
Толкатель используется уже много десятилетий и остается популярным по сей день благодаря своей надежности, простоте и легкому доступу к деталям по сравнению с двигателями других конструкций. В этом пошаговом руководстве мы рассмотрим, что повлечет за собой типичный ремонт двигателя.
Часть 1 из 9: Подготовка автомобиля и инструментов
Необходимые материалы
- Воздушный компрессор
- Смазка двигателя
- Базовый набор ручных инструментов
- Продувочный пистолет и воздушный шланг
- Латунный пробойник
- Инструмент для подшипников распредвала
- Хонинговальный инструмент для цилиндров
- Развертка ребра отверстия цилиндра
- Электродрель
- Подъемник двигателя (для снятия двигателя)
- Стенд двигателя
- Ремкомплект двигателя
- Чехлы на крылья
- Фонарик
- Джек стоит
- Малярная лента
- Поддон для слива масла (не менее 2)
- Перманентный маркер
- Пластиковые пакеты и коробки для сэндвичей (для хранения и организации оборудования и деталей)
- Компрессор поршневых колец
- Протекторы шатунных шеек
- Руководство по обслуживанию
- Устройство для изготовления силиконовых прокладок
- Съемник зубчатого колеса
- Динамометрический ключ
- Противооткатные колодки
- Водовытесняющая смазка
Шаг 1: Изучите и просмотрите процедуру удаления . Прежде чем начать, тщательно изучите процедуры снятия и восстановления для вашего конкретного автомобиля и двигателя и соберите все необходимые инструменты для работы.
Большинство двигателей V8 с толкателями имеют очень похожую конструкцию, однако всегда полезно знать особенности автомобиля или двигателя, над которым вы работаете.
При необходимости приобретите руководство по обслуживанию или найдите его в Интернете, чтобы точно следовать процедурам тщательного и качественного восстановления.
Часть 2 из 9: Слив жидкостей из автомобиля
Шаг 1: Поднимите переднюю часть автомобиля . Поднимите переднюю часть автомобиля над землей и опустите ее на домкраты. Установите стояночный тормоз и установите противооткатные упоры под задние колеса.
Шаг 2: Слейте моторное масло в поддон . Поместите крышки крыльев на оба крыла, а затем приступайте к сливу моторного масла и охлаждающей жидкости в дренажные поддоны.
Примите меры предосторожности и слейте масло и охлаждающую жидкость в отдельные поддоны, так как смешение двух компонентов иногда может затруднить надлежащую утилизацию и переработку.
Часть 3 из 9: Подготовка двигателя к снятию
Шаг 1: Снимите все пластиковые крышки . Пока жидкости сливаются, приступайте к снятию любых пластиковых крышек двигателя, а также любых воздухозаборных трубок или корпусов фильтров, которые необходимо снять, прежде чем двигатель можно будет снять.
Поместите снятую фурнитуру в пакеты для сэндвичей, а затем пометьте пакеты с помощью липкой ленты и маркера, чтобы никакая фурнитура не потерялась и не осталась во время повторной сборки.
Шаг 2: Снимите радиатор . После слива жидкостей и снятия крышек приступайте к снятию радиатора с автомобиля.
Снимите кронштейны радиатора, отсоедините верхний и нижний шланги радиатора, а также, при необходимости, любые линии передачи, а затем снимите радиатор с автомобиля.
Снятие радиатора предотвратит его возможное повреждение при извлечении двигателя из автомобиля.
Кроме того, не торопитесь отсоединять все шланги отопителя, идущие к брандмауэру, у большинства автомобилей обычно есть два таких шланга, которые необходимо снять.
Шаг 3: Отсоедините аккумулятор и стартер . Затем отсоедините аккумулятор, а затем все различные жгуты и разъемы двигателя.
С помощью фонарика внимательно осмотрите весь двигатель, включая нижнюю часть и область возле брандмауэра, чтобы убедиться, что не пропущены разъемы.
Также не забудьте отсоединить стартер, который будет расположен на нижней стороне двигателя. После того, как все электрические разъемы будут отключены, отложите жгут проводов в сторону, чтобы он не мешал.
Шаг 4: Снимите стартер и выпускной коллектор . Убрав жгут проводов, приступайте к снятию стартера и отвинчиванию выпускных коллекторов двигателя от соответствующих водосточных труб и, при необходимости, от головок цилиндров двигателя.
Некоторые двигатели можно снимать с прикрученными болтами выпускных коллекторов, в то время как другие требуют определенного снятия. Если вы не уверены, обратитесь к руководству по техническому обслуживанию.
Шаг 5: Снимите воздушный компрессор и ремни . Затем, если ваш автомобиль оснащен кондиционером, снимите ремни, отсоедините компрессор кондиционера от двигателя и отложите его в сторону, чтобы он не мешал.
Если возможно, оставьте линии кондиционирования воздуха подключенными к компрессору, так как систему необходимо будет повторно заполнить хладагентом позже, если она будет открыта.
Шаг 6: Отсоедините двигатель от коробки передач . Приступайте к откручиванию двигателя от картера коробки передач.
Подоприте коробку передач домкратом, если нет поперечины или крепления, крепящего ее к автомобилю, а затем отверните все болты корпуса колокола.
Поместите все снятое оборудование в пластиковый пакет и промаркируйте его для облегчения идентификации при сборке.
Часть 4 из 9: Снятие двигателя с автомобиля
Шаг 1: Подготовьте подъемник двигателя . В этот момент расположите моторную лебедку над двигателем и надежно и надежно прикрепите цепи к двигателю.
Некоторые двигатели будут иметь крюки или скобы, специально предназначенные для крепления подъемника двигателя, в то время как для других потребуется продеть болт и шайбу через одно из звеньев цепи.
Если вы пропускаете болт через одно из звеньев цепи, убедитесь, что болт высокого качества и что он правильно входит в отверстие для болта, чтобы гарантировать, что он не сломается или не повредит резьбу, с весом двигателя.
Шаг 2: Открутите двигатель от опор двигателя . После того, как подъемник для двигателя будет правильно прикреплен к двигателю и все болты коробки передач будут удалены, приступайте к отвинчиванию двигателя от опор двигателя, оставляя опоры двигателя прикрепленными к транспортному средству, если это возможно.
Шаг 3: Осторожно поднимите двигатель из автомобиля . Теперь двигатель должен быть готов к выходу. Внимательно проверьте еще раз, чтобы убедиться, что электрические разъемы или шланги не подключены, и что все необходимое оборудование удалено, а затем приступайте к подъему двигателя.
Медленно поднимите его и осторожно маневрируйте вверх и в сторону от автомобиля. При необходимости попросите кого-нибудь помочь вам с этим шагом, так как двигатели очень тяжелые, и маневрировать самостоятельно может быть неудобно.
Часть 5 из 9: Установка двигателя на стенд
Шаг 1: Установите двигатель на стенд . Когда двигатель снят, пришло время установить его на подставку для двигателя.
Расположите подъемник над подставкой для двигателя и закрепите двигатель на подставке с помощью гаек, болтов и шайб.
Опять же, убедитесь, что используете высококачественные болты, чтобы гарантировать, что они не сломаются под весом двигателя.
Часть 6 из 9: Разборка двигателя
Шаг 1: Снимите все ремни и аксессуары После установки двигателя можно приступать к разборке.
Начните со снятия всех ремней и аксессуаров двигателя, если они еще не сняты.
Снимите распределитель и провода, шкив коленчатого вала, масляный насос, водяной насос, генератор переменного тока, насос гидроусилителя руля и любые другие принадлежности или шкивы, которые могут присутствовать.
Не забывайте правильно хранить и маркировать все оборудование и детали, которые вы снимаете, чтобы облегчить повторную сборку в дальнейшем.
Шаг 2: Снимите оголенные компоненты двигателя . После того, как двигатель очищен, приступайте к снятию впускного коллектора, масляного поддона, крышки ГРМ, гибкой пластины или маховика, задней крышки двигателя и клапанных крышек с двигателя.
Поместите сливной поддон под двигатель для сбора остатков масла или охлаждающей жидкости, которые могут вылиться из двигателя при снятии этих компонентов. Опять же, обязательно храните и маркируйте все оборудование соответствующим образом, чтобы упростить сборку в дальнейшем.
Шаг 3: Снимите коромысла и толкатели . Разберите клапанный механизм головок цилиндров. Начните с снятия коромысла и толкателей, которые теперь должны быть видны.
Снимите, а затем внимательно осмотрите коромысла и толкатели, чтобы убедиться, что они не погнуты и не чрезмерно изношены в точках контакта. После снятия толкателей снимите фиксаторы подъемника и подъемники.
После снятия всех компонентов клапанного механизма внимательно осмотрите их все. Если вы обнаружите, что какой-либо из компонентов поврежден, замените их новыми.
Поскольку эти типы двигателей очень распространены, эти детали обычно легко доступны на полках в большинстве магазинов запчастей.
Шаг 4: Снимите головку блока цилиндров . Сняв толкатели и коромысла, приступайте к откручиванию болтов головки блока цилиндров.
Выверните болты поочерёдно, снаружи внутрь, чтобы предотвратить деформацию головки при снятии крутящего момента, а затем снимите головки блока цилиндров с блока.
Этап 5: Снимите цепь ГРМ и распределительный вал . Снимите цепь ГРМ и звездочки, соединяющие коленчатый вал с распределительным валом, а затем осторожно снимите распределительный вал с двигателя.
Если какую-либо из звездочек трудно снять, используйте съемник для зубчатых колес.
Шаг 6: Снимите крышки поршневых штоков . Переверните двигатель вверх дном и начните снимать крышки поршневых штоков одну за другой, сохраняя все крышки теми же крепежными элементами, которые вы сняли с них в комплекте.
После снятия всех колпачков наденьте защитные шейки шатунов на каждую шпильку шатуна, чтобы они не поцарапали и не поцарапали стенки цилиндра при снятии.
Шаг 7: Очистите верхние части каждого цилиндра . После снятия всех крышек шатунов используйте развертку гребня цилиндра, чтобы удалить нагар с верхней части каждого цилиндра, а затем вытащите каждый поршень один за другим.
Будьте осторожны, чтобы не поцарапать и не повредить стенки цилиндра при снятии поршней.
Шаг 8: Осмотрите коленчатый вал . Теперь двигатель должен быть в основном разобран, за исключением коленчатого вала.
Переверните двигатель и снимите крышки коренных подшипников коленчатого вала, а затем коленчатый вал и коренные вкладыши.
Тщательно осмотрите все шейки коленчатого вала (опорные поверхности) на наличие любых признаков повреждения, таких как царапины, задиры, признаки возможного перегрева или масляного голодания.
Если на коленчатом валу имеются видимые повреждения, имеет смысл обратиться в мастерскую для его повторной проверки и обработки или замены при необходимости.
Часть 7 из 9: Подготовка двигателя и компонентов к сборке
Шаг 1: Очистите все снятые компоненты . На этом этапе двигатель должен быть полностью разобран.
Положите на стол все детали, которые будут использоваться повторно, такие как коленчатый вал, распределительный вал, поршни, шатуны, крышки клапанов, передняя и задняя крышки, и тщательно очистите каждый компонент.
Удалите весь старый материал прокладки, который может присутствовать, и промойте детали теплой водой с водорастворимым моющим средством. Затем высушите их сжатым воздухом.
Шаг 2: Очистите блок цилиндров . Подготовьте блок и головки к сборке, тщательно очистив их. Как и в случае с деталями, удалите весь старый прокладочный материал, который может присутствовать, и очистите блок теплой водой с водорастворимым моющим средством, насколько это возможно. Осмотрите блок и головки на наличие признаков возможного повреждения во время их очистки. Затем высушите их сжатым воздухом.
Шаг 3. Осмотрите стенки цилиндра . Когда блок высохнет, тщательно осмотрите стенки цилиндра на наличие царапин или задиров.
При обнаружении каких-либо признаков серьезного повреждения рассмотрите возможность повторной проверки в механическом цехе и, при необходимости, механической обработки стенок цилиндра.
Если со стенками все в порядке, установите инструмент для заточки цилиндров на дрель и слегка заточите стенки каждого отдельного цилиндра.
Хонингование стенок облегчит приработку и посадку поршневых колец при запуске двигателя. После того, как стены отшлифованы, нанесите на них тонкий слой водовытесняющей смазки, чтобы стены не ржавели.
Шаг 4: Замените заглушки двигателя . Приступайте к снятию и замене каждой заглушки двигателя.
С помощью латунного пробойника и молотка вбейте один край заглушки внутрь. Противоположный край заглушки должен подняться, и вы сможете вытащить ее плоскогубцами.
Установите новые заглушки, аккуратно постукивая по ним, убедившись, что они установлены на блоке заподлицо и ровно. На этом этапе сам блок двигателя должен быть готов к повторной сборке.
Шаг 5: Установите новые поршневые кольца . Перед началом сборки подготовьте поршни, установив новые поршневые кольца, если они входят в комплект для восстановления.
- Совет : Строго следуйте инструкциям по установке, так как поршневые кольца предназначены для установки и функционирования особым образом. Их неправильная установка может впоследствии привести к проблемам с двигателем.
Шаг 6: Установите новые подшипники распределительных валов . Установите новые подшипники распределительного вала с помощью приспособления для подшипников распределительного вала. После установки нанесите на каждый из них обильный слой монтажной смазки.
Часть 8 из 9: Сборка двигателя
Шаг 1: Установите на место коренные подшипники, коленчатый вал, а затем крышки . Переверните двигатель вверх дном, затем установите коренные подшипники, коленчатый вал, а затем крышки.
Убедитесь, что каждый подшипник и шейка обильно смазаны сборочной смазкой, а затем вручную установите крышки коренных подшипников.
Крышка заднего подшипника также может иметь уплотнение, которое необходимо установить. Если это так, сделайте это сейчас.
После установки всех крышек затяните каждую крышку в соответствии с техническими характеристиками и в правильной последовательности, чтобы избежать возможности повреждения коленчатого вала из-за неправильных процедур установки.
После установки коленчатого вала проверните его вручную, чтобы убедиться, что он вращается плавно и не заедает. Обратитесь к руководству по обслуживанию, если вы не уверены в каких-либо особенностях установки коленчатого вала.
Шаг 2: Установите поршни . На этом этапе вы готовы установить поршни. Подготовьте поршни к установке, установив новые подшипники на шатуны, а затем установив поршни в двигатель.
Поскольку поршневые кольца предназначены для расширения наружу, как и пружины, используйте инструмент для сжатия колец цилиндра, чтобы сжать их, а затем опустите поршень в цилиндр и на соответствующую шейку коленчатого вала.
После того, как поршень будет опущен в цилиндр, а подшипник на шейке коленчатого вала, переверните двигатель и установите на поршень соответствующую крышку шатуна.
Повторяйте эту процедуру для каждого поршня, пока все поршни не будут установлены.
Шаг 3: Установите распределительный вал . Нанесите обильный слой монтажной смазки на каждую шейку распределительного вала и кулачки кулачка, а затем аккуратно установите ее в блок цилиндров, стараясь не поцарапать и не поцарапать подшипники при установке распределительного вала.
Шаг 4: Установите компоненты привода ГРМ . После установки кулачка и кривошипа мы готовы установить компоненты ГРМ, звездочки кулачка и кривошипа и цепь ГРМ.
Установите новые звездочки, а затем синхронизируйте их в соответствии с инструкциями, прилагаемыми к комплекту синхронизации или в руководстве по обслуживанию.
Для большинства двигателей с толкателями достаточно просто повернуть кулачок и коленчатый вал до тех пор, пока нужный цилиндр или цилиндры не будут в ВМТ, а метки на звездочках не совпадут определенным образом или не укажут в определенном направлении. Подробности смотрите в руководстве по обслуживанию.
Шаг 5: Проверить коленчатый вал . На этом этапе вращающийся узел должен быть полностью собран.
Несколько раз проверните коленчатый вал рукой, чтобы убедиться, что звездочки кулачка и кривошипа установлены правильно, а затем установите крышку цепи привода ГРМ и заднюю крышку двигателя.
Обязательно замените все уплотнения или прокладки, запрессованные в крышки двигателя, на новые.
Шаг 6: Установите масляный поддон . Переверните двигатель вверх дном и установите масляный поддон. Используйте прокладку, входящую в комплект для восстановления, или сделайте ее самостоятельно с помощью силиконового уплотнителя.
Не забудьте нанести тонкий валик силиконового герметика вдоль всех углов или краев, где встречаются поддон и прокладки.
Шаг 7: Установите прокладки головки и головку . Теперь, когда нижняя часть собрана, мы можем начать собирать верхнюю часть двигателя.
Установите новые прокладки головки блока цилиндров, которые должны быть включены в комплект для восстановления, убедившись, что они установлены правильной стороной вверх.
После установки прокладок головок установите головки, а затем все болты головок, затянув их вручную. Затем выполните надлежащую процедуру затяжки болтов головки.
Обычно существует спецификация крутящего момента и последовательность, которую необходимо соблюдать и часто повторять более одного раза. Подробности смотрите в руководстве по обслуживанию.
Шаг 8: Переустановите клапанный механизм . После установки головок вы можете переустановить остальную часть клапанного механизма. Начните с установки толкателей, фиксатора направляющей, толкателей и коромысла.
- Совет : Не забудьте покрыть все компоненты монтажной смазкой при их установке, чтобы защитить их от ускоренного износа при первом запуске двигателя.
Шаг 9: Установите крышки и впускной коллектор . Установите крышки клапанов, заднюю крышку двигателя, а затем впускной коллектор.
Используйте новые прокладки, которые должны быть в комплекте с комплектом для восстановления, не забывая наносить полоску силикона вокруг всех углов и краев, где соприкасаются сопрягаемые поверхности, а также вокруг водяных рубашек.
Шаг 10: Установите водяной насос, выпускные коллекторы и маховик . На этом этапе двигатель должен быть почти полностью собран, и для установки остается только водяной насос, выпускные коллекторы, гибкая пластина или маховик и аксессуары.
Установите водяной насос и коллекторы, используя новые прокладки, входящие в комплект для ремонта, а затем приступайте к установке остальных аксессуаров в порядке, обратном порядку их снятия.
Часть 9 из 9: Установка двигателя на транспортное средство
Шаг 1: Установите двигатель обратно на подъемник . Теперь двигатель должен быть полностью собран и готов к установке на автомобиль.
Установите двигатель обратно на подъемник, а затем в автомобиль в порядке, обратном порядку его снятия, как показано в шагах 6–12 части 3.
Шаг 2: Подключите двигатель и залейте масло и охлаждающую жидкость . После установки двигателя снова подсоедините все шланги, электрические разъемы и жгуты в обратном порядке, в котором вы их снимали, а затем заполните двигатель до уровня маслом и антифризом.
Шаг 3: Проверка двигателя . В этот момент двигатель должен быть готов к запуску. Выполните окончательные проверки, а затем обратитесь к руководству по техническому обслуживанию за точными процедурами запуска и обкатки двигателя, чтобы обеспечить оптимальную производительность и срок службы отремонтированного двигателя.
Принимая во внимание все обстоятельства, восстановление двигателя — непростая задача, однако при наличии необходимых инструментов, знаний и времени эту задачу вполне можно выполнить самостоятельно. Хотя YourMechanic в настоящее время не предлагает восстановление двигателя в рамках своих услуг, всегда полезно получить второе мнение, прежде чем браться за такую интенсивную работу, как эта. Если вам необходимо осмотреть свой автомобиль, YourMechanic проводит всесторонние проверки, чтобы убедиться, что вы делаете правильный ремонт своего автомобиля.
двигатели
Заявления, приведенные выше, предназначены только для информационных целей и требуют независимой проверки. Пожалуйста, смотрите наш условия обслуживания для более подробной информации
Отличные оценки авторемонта.
4.2 Средняя оценка
Часы работы
7:00–21:00
7 дней в неделю
Номер телефона
1 (855) 347-2779
Часы работы телефона
Пн — Пт / 6:00 — 17:00 по тихоокеанскому времени
Сб — Вс / 7:00 — 16:00 по тихоокеанскому стандартному времени
Адрес
Мы приедем к вам без дополнительной оплаты
Гарантия
Гарантия 12 месяцев/12 000 миль
Наши сертифицированные выездные механики выполняют более 600 услуг, включая диагностику, тормоза, замену масла, плановые ТО по пробегу, и приедут к вам со всеми необходимыми запчастями и инструментами.
Получите честное и прозрачное предложение прямо перед бронированием.
Механик со стажем?
Зарабатывайте до
$70/час
Подать заявку
Нужна помощь с вашим автомобилем?
Наши сертифицированные мобильные механики выезжают на дом в более чем 2000 городов США. Быстрые, бесплатные онлайн-расценки на ремонт вашего автомобиля.
ПОЛУЧИТЬ ЦЕНУ
ПОЛУЧИТЬ ЦЕНУ
Статьи по Теме
Признаки неисправного или неисправного термостата
Общие признаки включают очень высокие показания датчика температуры или их беспорядочные изменения, перегрев двигателя и утечки охлаждающей жидкости.
Как долго работает датчик положения коленчатого вала?
Датчик положения коленчатого вала контролирует скорость вращения и положение коленчатого вала в двигателе. Он передает эту информацию в систему управления двигателем для контроля опережения зажигания. Датчик положения коленчатого вала используется с…
Как проверить воздушную заслонку на карбюраторном двигателе
работа карбюратора внутри топливной системы), который открывается и закрывается, чтобы впустить больше или меньше воздуха в двигатель. Как и дроссельная заслонка, воздушная заслонка поворачивается из горизонтального положения в вертикальное, чтобы открыться…
Похожие вопросы
Моя машина едет.
Здравствуйте. Это может быть вызвано рядом причин. Это может быть что угодно, от неисправного датчика до проблемы с настройкой. Обычно я проверяю компьютер на наличие кодов и проверяю показания всех датчиков с помощью сканера….
Система деактивации цилиндров в ряду 1
Диагностика и устранение неполадок такого типа требуют работы профессионала.
