Регулировка противотуманных фар приора: Инструкция по регулировке фар Лада Приора своими руками

Схема подключения

Установленную противотуманную оптику необходимо будет подключить.

Схема подключения ПТФ выглядит следующим образом:

1. В первую очередь, в салоне авто, под рулевой колонкой, нужно будет демонтировать защитную накладку. Для этого три защелки следует повернуть на 90 градусов.
2. Сделав это, под монтажным блоком предохранителей вы сможете увидеть саморез — его необходимо открутить, после чего у вас будет доступ к демонтажу блока. В комплекте к противотуманной оптике в любом случае должна идти инструкция по установке и в ней обязательно должна быть схема подключения. Руководствуйтесь ею при установке.
3. Далее, можно перейти к торпеде. На центральной консоли необходимо извлечь заглушку, а также кнопку активации системы обогрева заднего стекла. Эти компоненты установлены неподалеку от часов.
4. Затем вам потребуется кнопка включения противотуманных огней, которая идет в комплекте. Провод синего цвета нужно подключить к монтажному блока, а все остальные провода соединяются с кнопкой обогрева. Это можно сделать, используя специальные зажимы, которые также есть в комплекте.
5. На завершающем этапе подключения нужно будет произвести монтаж реле, отвечающего за работу противотуманок, в блок. Выполняя эту задачу, будьте аккуратны — провода, которые идут из моторного отсека, необходимо подключить к F18 и F17, к этим же контактам следует подключить и желтый кабель. Более подробно процедура подключения описана на схеме.

Основные аспекты настройки

После того, как противотуманные огни будут установлены, их световой поток нужно будет правильно настроить, чтобы эксплуатация оптики была наиболее эффективной. Регулировка противотуманных фар должна производиться в условиях, наиболее приближенных к реальным. Поэтому проследите за тем, чтобы в багажнике была запаска, сам бак был полностью заправлен, а давление в шинах должно быть одинаковым. Кроме того, для большей реалистичности в салон автомобиля можно поместить груз весом около двухсот килограмм.

Когда все эти условия будут выполнены, можно приступать к регулировке. В первую очередь, транспортное средство необходимо поставить на наиболее ровную поверхность, это позволит получить самый точный результат. Если данное условие не будет соблюдено, регулировка будет неправильной. Настройка производится перед стеной или воротами гаража, это обязательное условие.

Для начала регулировки следует произвести замер расстояния от земли до середины фонаря. После этого на стене или воротах гаража следует нарисовать ровную линию, которая соответствует расстоянию, измеренному ранее. Сделав это, необходимо будет нарисовать еще одну полоску — она должна находиться на 5 сантиметров ниже, при этом первую линию можно будет стереть. Противотуманная оптика должна быть отрегулирована таким образом, чтобы на горизонтальной полоске, которую вы начертили на сете, находилась верхняя граница освещения.

Видео «Как самостоятельно произвести монтаж ксенона в противотуманки Приоры?»

Если вам интересно, как установить ксеноновые лампы в противотуманные фонари автомобиля Лада Приора, то подробная инструкция по этому процессу представлена на видео ниже (автор — Сергей М).

 Загрузка …

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100.00%)

Нет

Регулировка противотуманных фар на ВАЗ-2114: фото и видео

Противотуманные фары – это бесспорно не лишний элемент в системе внешнего освещения автомобиля. И многие владельцы ВАЗ-2114, на которых они не установлены, приходят к выводу о необходимости монтажа такого оборудования. Подобные световые элементы просто спасают в условиях недостаточной видимости и условиях плохой освещённости обочин дорог.

На видео ниже показаны общие аспекты регулировки противотуманных фар:

Содержание

• 1 Пошаговый процесс регулировки противотуманных фар
  • 1.1 Подготовительные работы
  • 1.2 Настройка ПТФ
• 2 Подробнее о регулировке
  • 2.1 Почему ПТФ?

Пошаговый процесс регулировки противотуманных фар

Можно приступать к их регулировке. Проведение этих работ можно условно поделить на два этапа – это предварительная подготовка и сама настройка работы светового потока. Ниже о них расскажем подробнее.

Подготовительные работы

1. Убедитесь в том, что вновь установленное оборудование работает исправно, включается независимо от работы ближнего света фар и в тандеме с габаритными огнями.
2. Если у вас есть сомнения в правильности подключения, то наша схема поможет вам окончательно определиться с этим. Подобная схема достаточно примитивна и в ней сможет разобраться даже тот автолюбитель, который ранее не имел дела с электрическими приборами.

   Так выглядит схема подключения.

3. Осмотрите надежность крепежа ПТФ, фиксирующие болты должны быть зафиксированы максимально крепко.
4. Давление в шинах – это также не маловажный аспект при подготовке в регулировке фар. Давление везде должно иметь одинаковые значения, для того, чтобы автомобиль находился, ровно на поверхности.
5. Перед началом регулировки, необходимо найти ровную площадку, которая граничит с ровной стеной или забором около неё.
6. После чего отмеряете расстояние от земли до ПТФ и получившееся значение отмечаем на стене, ввиду горизонтальной полосы.
7. Далее, машина отгоняется на расстояние около 5-ти метров от стены и подготовительные работы на этом можно считать оконченными.

   Всё готово для регулировки.

Как правило, выполнение таких работ занимает не более 15-ти минут, важно правильно соблюдать порядок их выполнения.

Настройка ПТФ

Процесс регулировки также будет не сложным и выглядит следующим образом:

1. Регулировку ПТФ следует проводить при наличии веса на водительском сиденье, весом не менее 75 кг. Это правила, которые описывают нормы ГОСТ, поэтому во время регулировки, на место водителя необходимо посадить помощника.
2. Далее, первым делом производим регулировку световых пучков, обратите внимание на то, что они должны быть идентичными с тем, что установлено на автомобиле – 57,7 см. Регулировку каждой фары производим в отдельности индивидуально, закрывая куском картона второй источник света.

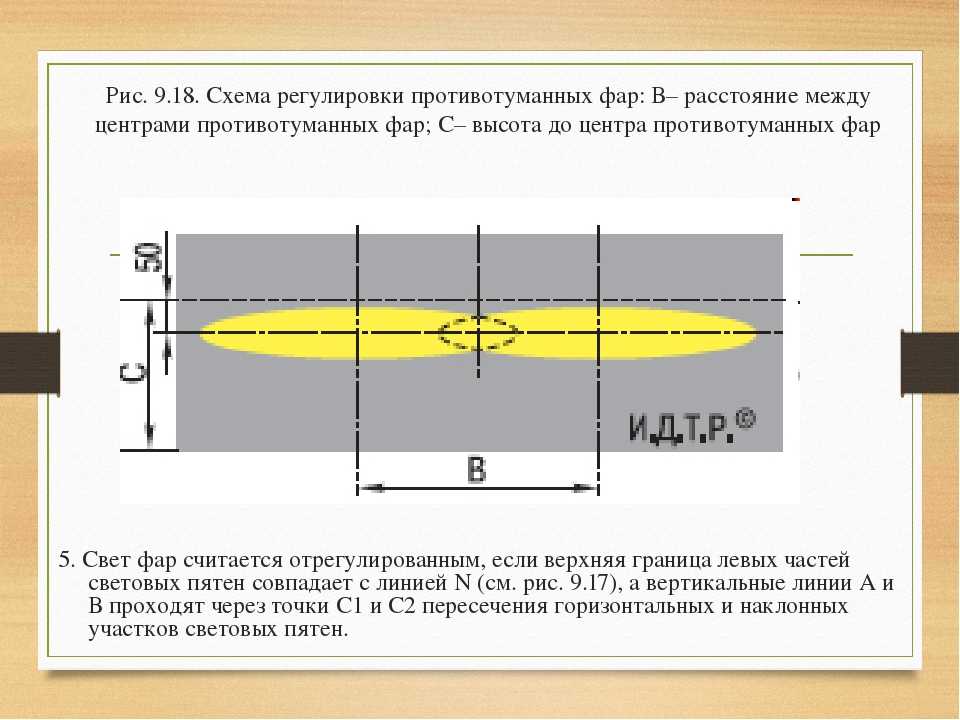

3. Так выглядит примерная схема регулировки ПТФ.

   Наглядная схема регулировки ПТФ на ВАЗ-2114

4. Когда вы выставили это расстояние, можно начинать регулировать высоту света ПТФ. И снова, эти работы необходимо производить индивидуально с каждой фарой, так как световой пучок должен находиться ровно по отношению к расположению световых элементов. Подобная регулировка проводится через специальный винт, который находится сбоку, внутри корпуса ПТФ.

   Местоположение такого болта обозначено стрелкой.

5. По окончании проведения подобных работ, вы получите свет противотуманных фар, который соответствует всем нормам и стандартам, обеспечивающий наилучшую видимость в самых плохих условия и при этом, не ослепляя водителей встречных автомобилей.

Ещё одна схема для наглядности

Регулировку противотуманных фар на этом можно считать законченной, как вы могли убедиться сами, ничего сложного в этом нет, важно все работы проводить не спеша, и точно следуя инструкциям.

Подробнее о регулировке

Однако после установки противотуманных фар, процесс не считается законченным прямо до того момента, пока не будет произведена их полная регулировка, потому как именно эти работы способны повысить эффективность и надёжность использования этих приборов. Ниже мы расскажем вам, как правильно отрегулировать противотуманные фары, и на что необходимо обращать повышенное внимание.

Почему ПТФ?

Свет ПТФ и ближнего света

Наверняка каждый водитель, который передвигался на автомобиле в условиях тумана, знает насколько это сложно. Это связано не столько с ограниченной видимостью, сколько с попаданием пучка света на мельчайшие капли влаги, которые отражаясь, создают блики, существенно ухудшая обзор.

А противотуманные фары как раз созданы для того, что бы запускать свет вдоль дорожного полотна, где весь воздух имеет не такую повышенную влажность, а вследствие, и наиболее улучшенное освещение дороги.

Однако стоит знать и обязательно соблюдать несколько правил по эксплуатации подобных световых приборов:

• Согласно принятым нормам государственного стандарта (ГОСТ — 8769-75 – прим.), установка противотуманных фар не разрешается на расстоянии ниже, чем 25 сантиметров от дорожного полотна и нижней части бампера автомобиля.
• Противотуманные фары с ксеноновыми лампами работают намного эффективнее, однако на них и цена больше и сотрудники ГИБДД «реагируют» на подобные автомобили намного чаще.
• При выборе фары обращайте внимание на светорассеиватель, который при работе должен иметь чёткую границу светового потока. При работе подобные фары способны выдать свет на куда более широкие границы.
• Когда вы установите фары на место фиксации, позаботьтесь о том, чтобы их стёкла были защищены специальной, прозрачной антигравийной плёнкой. Так, они будут меньше подвержены воздействию мелких камней от вблизи идущих автомобилей, тем самым снизят факты деформации и появления трещин на стёклах.
• Обращайте внимание на границу светового потока, которую выдаёт лампа, так можно гарантировать то, что луч света не будет «сломан» и исключит факты ослепления встречных водителей.

Обращая внимание на подобные товары в магазинах, ваш выбор должен выпасть только на изделия из качественного пластика, с отражателем на котором отсутствуют повреждения, а соединения водонепроницаемы. Именно в таком случае, противотуманная фара прослужит долго и эффективно.

Как направить противотуманные фары и часто задаваемые вопросы — Rx Mechanic

Противотуманные фары относятся к основным автомобильным фарам, которые играют решающую роль в визуализации в темных условиях. Как следует из их названия, противотуманные фары помогают прорезать туман и работают в тандеме с фарами, чтобы видеть в таких плохих условиях. Они также помогают увидеть снег, сильный дождь и пыль. Во время установки вам нужно знать, как направить противотуманные фары, чтобы добиться наилучшего угла освещения на дороге.

Направление света очень важно, хотя это может быть сложный процесс, особенно для неопытных водителей. Хорошо, что мы в вашем распоряжении и готовы поделиться тем, как настроить фары дальнего света для достижения наилучших визуальных эффектов.

Как направить противотуманные фары: пошаговое руководство

Шаг 1.

Первый шаг в наведении противотуманных фар — на креплении, где они должны располагаться под прямым углом к ​​фарам . Если у вас есть правильный выбор ламп для фар и противотуманных фар, вы готовы к установке. Следует знать, что этот автомобильный свет прорезает дымку перед вами, чтобы уменьшить блики и отражения. Без отражения фары могут адекватно освещать дорогу впереди. С учетом наклона противотуманные фары должны быть ниже фар.

Идеальное место для установки этих фонарей под правильным углом — немного выше или ниже бампера. Для правильной работы он должен находиться на высоте 10 дюймов над землей. При фокусировке на углах целью является примерно 24-дюймовый зазор между туманом и поверхностью дороги. Не забывайте о выборе лампочки при установке. Вы можете проверить выбор ламп 9005 и h21.

Когда дело доходит до цвета, обратите внимание на желтые и белые противотуманные фары, уделяя особое внимание яркости и эстетике.

Шаг 2: Найдите стену и ровную поверхность для прицеливания

Переходя к основной задаче, после правильного монтажа необходимо найти ровную поверхность с такой же ровной стеной. Вы можете использовать стену гаража для прицеливания, убедившись, что у вас есть правильный угол 90 градусов, где поверхность и стена встречаются. Вы также должны иметь маркер и измерительную ленту, чтобы помочь вам наметить правильную цель.

Измерьте расстояние от поверхности пола до середины противотуманных фар и повторите те же измерения на стене, отметив правильную точку. Горизонтальная отметка на стене подойдет идеально, так как прицеливаться несложно. Теперь вы должны отодвинуть машину на 25 футов назад.

Шаг 3: Покачивание противотуманной фары

Теперь вам нужно правильно отрегулировать противотуманную фару, используя регулировочный винт противотуманной фары, чтобы установить нужный уровень. В настройках верхняя часть противотуманной фары должна быть на 4 дюйма ниже центра фары. Это правильное положение для прицеливания, так как луч противотуманных фар будет достаточно ниже, чтобы достаточно освещать в условиях тумана или тумана. На вас не будет отражений или бликов на других водителей. Это также правильное положение, чтобы дополнить фары, чтобы помочь вам в плохих условиях видимости.

Вы можете использовать эту процедуру для наведения на фары дальнего света мотоцикла, хотя размеры по вертикали могут отличаться. Вы также должны регулярно регулировать противотуманные фары, так как они могут смещаться из-за движения автомобиля. Глядя на регулировку противотуманных фар Winjet, обратите внимание на часть бампера, где отверстия должны совпадать. Кроме того, обратите внимание на затемнение автомобильного света, поскольку тусклые противотуманные фары могут мешать вашей процедуре прицеливания.

Часто задаваемые вопросы

В: Как настроить светодиодные противотуманные фары?

Для наведения светодиодных противотуманных фар необходима стена и ровная поверхность, пересекающиеся под углом 90 градусов. Сфокусируйте свет на стене и отметьте мишень, которая является серединой луча. Разверните машину на 25 футов назад и сфокусируйтесь на стене. С помощью регулировочного винта противотуманных фар отрегулируйте луч, пока верхняя часть не окажется на 4 дюйма ниже «бычьего глаза».

Когда вы смотрите, как наводить световую полосу, вы можете использовать тот же процесс, хотя вы можете вручную наклонять полосу, чтобы получить правильное направление.

В: Куда должны быть направлены противотуманные фары?

Противотуманные фары отсекают туман и пелену тумана, предотвращая ослепление встречного транспорта и отражение назад водителю для безопасного вождения. При прицеливании целевой точкой является 24-дюймовый зазор между противотуманным покрывалом и поверхностью дороги. Эта цель помогает фарам справляться с плохим визуальным состоянием.

В: Как следует использовать противотуманные фары?

Противотуманные фары следует использовать только в условиях, ухудшающих видимость, например, при наличии пыли, тумана, тумана или проливного дождя. Не рекомендуется использовать их в качестве стандартных фар дальнего света, так как они могут ослеплять других участников дорожного движения, повышая риск несчастных случаев.

В: Подходят ли светодиоды для противотуманных фар?

Светодиоды отлично подходят для противотуманных фар, и многие водители выбирают их из-за их долговечности и яркости. Они могут быть довольно дорогими, но их долговечность того стоит. Еще одна вещь, которую нужно знать о светодиодных светильниках, заключается в том, что они имеют более теплую цветовую температуру, что делает их более приятными для глаз.

В: Помогают ли противотуманные фары ночью?

Противотуманные фары помогают ночью, особенно в условиях плохой видимости в сочетании с фарами. При использовании противотуманных фар они должны быть установлены на нужной высоте и в нужном диапазоне, чтобы они не мешали другим участникам дорожного движения.

В: Как отрегулировать жесткие противотуманные фары?

Жесткие противотуманные фары представляют собой проблему, поскольку они могут привести к тому, что луч будет отражаться на вас. Чтобы справиться с этим, припаркуйте машину на ровной поверхности с прямой стеной на расстоянии 25 футов. Отметьте центр противотуманной фары и измерьте ее до поверхности и повторите измерения стены. Теперь вы настраиваете противотуманную фару на точку на 4 дюйма ниже отметки на стене, чтобы получить правильный угол.

Как правильно направить фару и противотуманку — Полное руководство YouTube

Final Word

Противотуманные фары дополняют ваши фары и помогают решить проблемы с видимостью, особенно связанные с пылью, туманом, снегом и сильным дождем. Важнейшая вещь, которую нужно знать о противотуманных фарах, — это как их направить. Подобно тому, как направлять фары, вы ищете правильный угол, который гарантирует вам правильное освещение. В этой статье показано, как направить противотуманные фары, а также пошагово. Следуйте инструкциям, и ваша противотуманная фара будет в надлежащем состоянии, что позволит избежать несчастных случаев, таких как взгляды на других водителей.

Как наводить противотуманные фары: 3 основных совета

Перейти к содержимому

Опубликовано 5 апреля 2019 г. на дороге, но и предотвратить случайное ослепление других автомобилистов на встречной полосе. Плохо направленная противотуманная фара никому не помогает, а светить в лицо другим водителям в лучшем случае неприятно. Ознакомьтесь с этими тремя основными советами, которые быстро направят ваши туманы в правильное русло.

Противотуманные фары предназначены для того, чтобы проникать сквозь дымку перед вами и уменьшать блики и отражения. Это позволяет им дополнять ваши фары, а не просто освещать туман. С точки зрения монтажа это означает, что вы захотите разместить их либо чуть выше, либо чуть ниже бампера, не менее чем в 10 дюймах от земли, но в идеале не более чем на два фута над ним. Идея состоит в том, чтобы как можно проще направить туманки под этот 24-дюймовый зазор, который обычно находится между туманом и поверхностью дороги.

После того, как вы правильно их установили, пришло время научиться направлять противотуманные фары. Для этого вам нужен абсолютно ровный участок тротуара с 90-градусной стеной прямо перед ним. Вам также понадобится маркер и рулетка, чтобы помочь вам отступить ровно на 25 футов от стены, чтобы вы могли внести необходимые коррективы.

Последний шаг в обучении тому, как направлять противотуманные фары, — это небольшие корректировки, необходимые для того, чтобы лучи направлялись в нужное место. Сделайте небольшую отметку на стене на той же высоте, что и центр противотуманных фар, установленных на вашем автомобиле (используйте рулетку для каждой отметки). Затем с помощью регулировочных винтов покачайте и опустите противотуманные фары примерно на четыре дюйма под мишень. Это будет перемещать луч света до тех пор, пока он не сможет прорезать туман, а также избегать глаз других водителей.

Помните: вам может понадобиться время от времени перенаправлять противотуманные фары, так как постоянная вибрация вождения может привести к их смещению, а также удары жуков, камней и резины по дороге. Если вы заметите, что один источник света направлен в несколько ином направлении, чем другой, просто вернитесь к стене и повторите процесс заново.

Ознакомьтесь со всеми деталями освещения, доступными в NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания AutoCare в NAPA для планового технического обслуживания и ремонта. Для получения дополнительной информации о том, как настроить противотуманные фары, поговорите со знающим специалистом в вашем местном магазине NAPA AUTO PARTS.
