Предохранители Лада Приора, 2007 — 2018

01.03.2017

Большинство цепей питания электрооборудования отечественного автомобиля защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в салоне и подкапотном пространстве.

Рассмотрены схемы Лада Приора 1-го поколения рестайлинг в кузове седан, универсал и хэтчбек (2170, 2171, 2172, 21728) 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 года выпуска.

В подкапотном пространстве

Монтажный блок находится около АКБ. Он отмечен на фото красной точкой. Для доступа к нему необходимо снять пластиковую защитную крышку.

Схема элементов моторного блока Приора
Платы: 1 — силовой блок; 2 — основной блок
Силовые элементы монтажного блока в моторном отсеке
Вариант 1
№	Расшифровка	Ток, А
F1	Силовая цепь генератора (соединение генератора с аккумуляторной батареей)	50
F2	Цепь питания электроусилителя рулевого управления	50
F3	Силовая цепь генератора (соединение генератора с аккумуляторной батареей)	60
F4	Блок управления АБС	30
F5		30
F6	Цепи системы управления двигателем	30
Вариант 2
F1	Цепь электромагнитной муфты компрессора кондиционера	15
F2	Электродвигатель вентилятора отопителя	40
F3	Запасной
F4	Элемент обогрева ветрового стекла	50
F5	Электродвигатель основного вентилятора системы охлаждения	30
F6	Электродвигатель дополнительного вентилятора системы охлаждения	30
Основные предохранители в моторном отсеке
№	Расшифровка	Ток, А
F1	Цепь электромагнитной муфты компрессора кондиционера	15
F2	Электродвигатель вентилятора отопителя	40
F3	Не используется
F4	Элемент обогрева ветрового стекла	50
F5	Электродвигатель основного вентилятора системы охлаждения	30
F6	Электродвигатель дополнительного вентилятора системы охлаждения	30

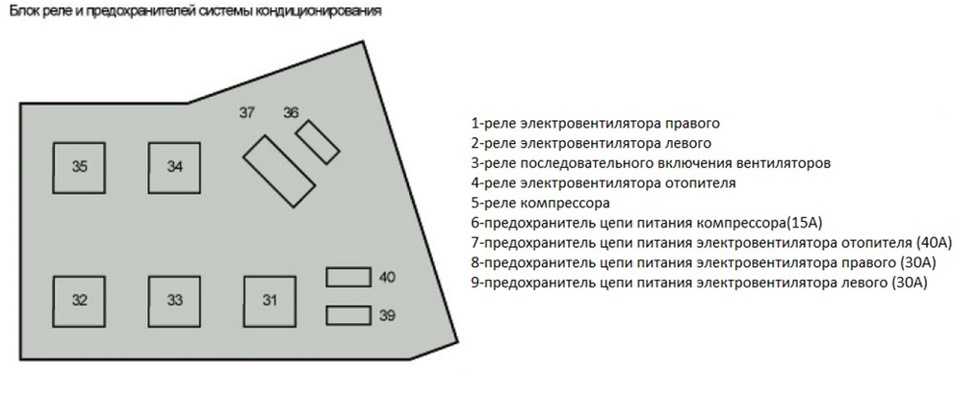

Реле монтажного блока в моторном отсеке
№	Наименование
К1	Управляющее реле вентиляторов системы охлаждения (на автомобиле с кондиционером) — Электродвигатели основного и дополнительного вентиляторов системы охлаждения
К2	Реле малой скорости вентиляторов системы охлаждения (на автомобиле с кондиционером)
К3	Реле большой скорости вентиляторов системы охлаждения (на автомобиле с кондиционером)
К4	Реле кондиционера — Муфта компрессора
К5	Реле вентилятора отопителя — Электродвигатель

В салоне

Монтажный блок находится с водительской стороны за панелью приборов, для доступа к нему необходимо открутить три винта.

Общий вид.

Схема предохранителей салонного блока Лада Приора (вариант 1)
№	Расшифровка	Ток, А
F1	Электродвигатель вентилятора системы охлаждения двигателя	25
F2	Монтажный блок, реле включения обогрева заднего стекла (контакты)	25
	Контроллер электро пакета, контакт «10» колодки XP2
	Элемент обогрева заднего стекла
F3	Правая фара, лампа дальнего света	10
	Комбинация приборов, сигнализатор включения дальнего света фар
F4	Левая фара, лампа дальнего света	10
F5	Монтажный блок, реле включения звукового сигнала	10
	Звуковой сигнал
F6	Левая фара, лампа ближнего света	7,5
	Мотор-редуктор регулятора направления пучка света левой блок-фары
F7	Правая фара, лампа ближнего света	7,5
	Мотор-редуктор регулятора направления пучка света правой блок-фары
F8	Монтажный блок, реле включения тревожного звукового сигнала	10
	Звуковой сигнал тревожной сигнализации
F9	Электродвигатель вентилятора отопителя	25
F10	Комбинация приборов, контакт «20»	10/7,5
	Выключатель стоп-сигнала
	Лампы стоп-сигналов
	Блок освещения салона
	Плафон освещения салона
	Плафон освещения порога правой передней двери
	Дополнительный сигнал торможения
	Жидкокристаллический индикатор комбинации приборов
	Лампы сигналов торможения
	Лампа плафона освещения салона
F11	Монтажный блок, реле включения высокой скорости очистителя ветрового стекла	20
	Переключатель очистителей и омывателей, контакт «53а»
	Переключатель очистителей и омывателей, контакт «53ah»
	Выключатель обогрева заднего стекла
	Монтажный блок, реле включения обогрева заднего стекла (обмотка)
	Электродвигатель очистителя ветрового стекла
	Электродвигатель очистителя заднего стекла (2171, 2172)
	Электродвигатель омывателя ветрового стекла
	Электродвигатель омывателя заднего стекла (2171, 2172)
	Блок управления надувных подушек безопасности, контакт «25»
F12	Комбинация приборов, контакт «21»	10
	Контроллер электро пакета, контакт «9» колодки X2
	Блок управления электромеханическим усилителем рулевого управления, контакт «1» колодки X2
	Выключатель лампы света заднего хода
	Лампы света заднего хода
	Блок управления системы парковки, контакт «11» и «14»
F13	Предохранитель прикуривателя Приора	15
F14	Лампы габаритного света (левый борт)	5
	Комбинация приборов, сигнализатор главного включателя света
	Фонари освещения номерного знака
	Фонарь освещения багажника
	Контроллер электро пакета, контакт «12» колодки X2
F15	Лампы габаритного света (правый борт)	5
	Плафон освещения вещевого ящика
F16	Гидроагрегат ABS, контакт «18»	10
	Блок управления ABS	5
F17	Противотуманная фара левая	10
F18	Противотуманная фара правая	10
F19	Выключатель обогрева сидений, контакт «1»	15
	Обогреватели передних сидений
F20	Выключатель рециркуляции (сигнализатор включения)	10
	Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением)
	Реле электро вентилятора отопителя
	Выключатель автоматического управления освещением
	Блок управления стеклоочистителем и внешним освещением, контакты «3», «11»
	Контроллер системы автоматического управления климатической установкой, контакт «1»
	Датчик системы автоматической очистки стекол (датчик дождя), контакт «1»
F21	с 2007 года: Переключатель световой сигнализации, контакт «30»	5
	Колода диагностики, контакт «16»
	Часы
	Контроллер системы автоматического управления климатической установкой, контакт «14»
	с 2013 года: Центральный блок кузовной электроники (центральный замок, электро стекло подъемники, аварийная сигнализация, указатели поворотов, дальний свет фар, сигнализация дальним светом, обогрев сидений, обогрев заднего стекла, очиститель ветрового стекла, блок автоматического управления наружным освещением)	10
	Диагностический разъем
	Блок управления отопителем
F22	с 2007 года: Электродвигатель очистителя ветрового стекла (автоматический режим)	20
	Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты)
	с 2013 года: Блок выключателей на двери водителя	5
F23	с 2007 года: Блок управления стеклоочистителем и внешним освещением, контакт «20»	7,5
	с 2013 года: Дневные ходовые огни	5
F24	с 2013 года: Блок управления системой надувных подушек безопасности	15
F25	с 2013 года: Центральный блок кузовной электроники, очиститель ветрового стекла	20
F26	с 2013 года: Задние противотуманные огни	5
F27	Запасной
F28	Запасной
F29	Запасной
F30	Запасной
F31	Контроллер электро пакета, клемма «2» колодки X1	30
	Контроллер электро пакета, клемма «3» колодки X1
	Модуль двери водителя, контакт «6»
	Плафон освещения порога левой передней двери
	АБС
F32	с 2013 года: Электро вентилятор отопителя	30
К1	Реле вентилятора системы охлаждения (на автомобиле без кондиционера)
	Люкс Плюс: Реле включения ближнего света и габаритных огней фар (система автоматического управления освещением; 5-1393304-8 TYCO)
К2	Реле включения обогрева заднего стекла
К3	Реле включения стартера
К4	Реле разгрузки выключателя зажигания
К5	Не используется
К6	С 2007 года: Реле очистителя ветрового стекла
	С 2013 года: Не используется
К7	Реле включения дальнего света фар
К8	Реле включения звукового сигнала
К8	Реле ближнего света фар
К9	С 2007 года: Реле включения звукового сигнала тревожной сигнализации
	С 2013 года:Реле автоматического управления наружным освещением(блок автоматического управления наружным освещением (дальний и ближний свет фар, противотуманные фары, лампы противотуманного света в задних фонарях, регулятор направления пучков света фар))
К10	Реле включения противотуманных фар
К11	С 2007 года: Реле включения обогрева передних сидений
	С 2013 года:Реле задних противотуманных огней
К12	Люкс Плюс: Реле включения очистителя ветрового стекла (прерывистый режим и автоматический режим)

Схема предохранителей салонного блока Лада Приора (вариант 2 — модели с 2013 года)
F1-F28 — предохранители; К1-К12 — реле; 1 — пинцет для снятия предохранителей; 2 — пинцет для снятия реле; 3 — запасные предохранители
№	Описание	Ток, А
F1	Не используется	30
F2	Элемент обогрева заднего стекла	25
F3	Лампа дальнего света правой блок-фары	10
F4	Лампа дальнего света левой блок-фары	10
F5	Звуковой сигнал	10
F6	Лампа ближнего света левой блок-фары	7,5
F7	Лампа ближнего света правой блок-фары	7,5
F8	Не используется
F9	Не используется
F10	Сигналы торможения, подсветка комбинации приборов, сигнализаторы в комбинации приборов	10
F11	Омыватель ветрового стекла	20
F12	Комбинация приборов	10
F13	Предохранитель прикуривателя Приора	15
F14	Лампы габаритного света в левой блок-фаре и левом заднем фонаре, лампы фонарей освещения номерного знака	5
F15	Лампы габаритного света в правой блок-фаре и правом заднем фонаре, лампа освещения вещевого ящика, лампа освещения багажника	5
F16	Блок управления ABS	5
F17	Лампа левой противотуманной фары	10
F18	Лампа правой противотуманной фары	10
F19	Элементы обогрева передних сидений	15
F20	Блок управления отоплением, вентиляцией и кондиционированием, электроприводы наружных зеркал заднего вида, обогрев наружных зеркал заднего вида	10
F21	Блок управления электропакетом (центральный замок, электростеклоподъемники, аварийная сигнализация, указатели поворотов, дальний свет фар, сигнализация дальним светом, обогрев сидений, обогрев заднего стекла, очиститель ветрового стекла, блок автоматического управления наружным освещением)	10
F22	Блок выключателей на двери водителя	5
F23	Дневные ходовые огни	5
F24	Блок управления подушками безопасности	15
F25	Очиститель ветрового стекла	20
F26	Лампы противотуманного света в задних фонарях	5
F27	Блок управления электропакетом (электростеклоподъемники, центральный замок)	30
F28	Не используется
Реле монтажного блока в салоне автомобиля
№	Назначение
К1	Реле вентилятора системы охлаждения (на автомобиле без кондиционера)
К2	Реле обогрева заднего стекла
К3	Тяговое реле стартера
К4	Очиститель и омыватель ветрового стекла, элементы обогрева сидений, блок управления наружным освещением в ручном режиме (ближний и дальний свет фар, противотуманные фары, лампы противотуманного света в задних фонарях)
К5	Не используется
К6	Не используется
К7	Реле дальнего света фар
К8	Реле звукового сигнала
К9	Блок автоматического управления наружным освещением (дальний и ближний свет фар, противотуманные фары, лампы противотуманного света в задних фонарях, регулятор направления пучков света фар)
К10	Реле противотуманных фар
К11	Реле противотуманного света в задних фонарях
К12	Не используется

Дополнительный блок находится с правой стороны, под консолью приборов, за пластиковой крышкой и крепятся на одном кронштейне.

Схема элементов дополнительного блока
№	Расшифровка	Ток, А
1	Цепь постоянного питания контроллера	7,5/15
2	Топливный модуль (бензонасос)	15
3	Главное реле либо резерв	15
4		15
K1	Реле бензонасоса
K2	Главное реле

Материалы по теме

Предохранители и реле Лады Приоры: кто за что отвечает

На всех автомобилях электрические цепи, в которых протекает большой ток, защищают при помощи специальных устройств. Эти устройства называются предохранителями, имеющие простой, но достаточно эффективный способ функционирования. Когда на автомобиле происходит сбой какого-либо электрического прибора, например, не включается печка или не работают дворники, то первым делом следует проверить исправность предохранителей. Чтобы реализовать эту процедуру, нужно знать, где на Приоре находятся блоки предохранителей и реле, за что они отвечают, как работают и способы их проверки. И именно в этом следует более углубленно разобраться, ведь Приора или ВАЗ-2170 — очень интересный автомобиль, который выпускался с четырьмя типами двигателей, но это уже совсем другая история.

Содержание материала

Как работает автомобильный предохранитель

Одним из самых простейших конструктивных элементов автомобиля является предохранитель, который состоит из двух основных частей — пластикового корпуса и плавкой вставки с контактами. Однако, несмотря на простоту конструкции, такие детали играет очень важную роль. Ведь они не только исключают вероятность выхода из строя электрооборудования, но еще и предотвращают возможность возникновения пожара. Именно благодаря предохранителям, при возникновении коротких замыканий в электрической цепи или при повышенной нагрузке, на проводах не плавится изоляция, а происходит перегорание плавкой вставки.

На Приоре используются устройства флажкового или штекерного типа. Внутри корпуса расположена пластиковая вставка, которая имеет определенный номинал по току. Корпус предохранителя имеет прозрачный вид, что делается специально, чтобы визуально определить пригодность изделия. Из корпуса выступают ножки — они же контакты, которые замыкают электрическую цепь.

Основным параметром предохранителей является величина силы тока. Соответствующее значение, на которое рассчитан элемент, а точнее, плавкая вставка, указывается на корпусе. Если обозначения нет, тогда следует ориентироваться на цвет корпуса. Корпус окрашивается в разные цвета неспроста, а для того, чтобы определить принадлежность определенного предохранителя к соответствующему номиналу по силе тока. Ниже представлено фото, где обозначены цвета и соответствующие им номиналы тока.

Используйте эту информацию, если самостоятельно затрудняетесь определить номинал предохранителя. Разобравшись с устройством и номиналом по цвету, следует рассмотреть принцип работы устройств.

В цепях разного электрооборудования устанавливаются предохранители, которые имеют определенный номинал по току. Электроприборы потребляют разный ток, и чтобы исключить вероятность ложного срабатывания, используются устройства с соответствующим номинальным показателем силы тока. Когда в цепи начинает протекать большой ток, происходит нагревание проводов, но первым делом греется плавкая вставка, которая в итоге прерывается, и тем самым разрывает цепь.

Отсутствие предохранителя привело бы в такой ситуации к оплавлению изоляции, и как следствие, замыканию плюсовых контактов на массу. Итог таких последствий плачевный для транспортного средства, в чем можно убедиться, взглянув на фото ниже.

Такие последствия возникают в случае, когда предохранители устанавливаются несоответствующего номинала или вовсе водители пренебрегают необходимостью использования таковых устройств, и в случае оплавления вставки предохранителя, решают эту проблему путем закорачивания цепи перемычками. Этого делать нельзя, так как итог таких необдуманных действий приводит в 100% случаев к печальным последствиям.

Предохранители не подлежат ремонту. Не нужно пытаться подпаивать плавкие вставки, вернув тем самым работоспособность изделий. Если устройство вышло из строя (точнее говорить сработало), то оно не пригодно к использованию, и подлежит замене. Причем важно устанавливать в цепь предохранители аналогичного номинала силы тока, так как пренебрежение этим правилом приведет к следующим последствиям:

• если предохранитель будет установлен меньшего номинала, чем необходимо, то он будет чаще срабатывать даже без видимых на то причин;
• если изделие будет установлено с повышенным номиналом, чем необходимо, то при повышенной нагрузке в цепи, плавкая вставка своевременно не сработает, и при этом оплавится изоляция. Итог и последствия плавления изоляции понимает каждый водитель.

Разобравшись с конструкцией предохранителей, их принципом работы и различиями по номиналу, переходим к рассмотрению устройств на автомобиле Лада Приора. Рассмотрим всевозможные варианты комплектации Приоры с указанием всех предохранителей и реле.

Где на Приоре находятся блоки предохранителей и реле

Перед тем, как прибегнуть к проверке предохранителей, необходимо разобраться с местом их расположения. На автомобиле Приора блоки с предохранителями и реле располагаются в нескольких местах, и поэтому рассмотрим, где же их необходимо искать.

1. Подкапотное пространство — здесь находится два блока. Первый блок (главный) предохранителей (без реле) отвечает за исправность силовых цепей таких устройств, как ЭБУ, вентилятор охлаждения, генератор, ЭМУР или ЭУР и другие. Ниже на фото показано, как выглядит этот блок. Он находится под капотом рядом с аккумулятором.Чтобы найти его под капотом, нужно искать в районе левого «стакана». Место его расположения показано на фото ниже.
2. Подкапотное пространство — блок предохранителей и реле, отвечающий за защиту системы кондиционирования. Естественно, такие блоки есть на Приорах, где имеется система кондиционирования. Располагается такой блок возле левого «стакана», и состоит из предохранителей и реле управления. Важно отметить, что блоки отличаются в зависимости от типа используемой на автомобиле системы кондиционирования. На Приорах устанавливаются кондиционеры двух марок Halla и Panasonic, и в зависимости от типа, отличаются блоки внутренним расположением элементов. Ниже на фото показано, где находится блок предохранителей и реле системы кондиционирования на Приоре.
3. Салон автомобиля — здесь также установлено два блока предохранителей и реле. Первый располагается непосредственно под торпедой с водительской стороны. На этом блоке установлены предохранители, отвечающие за электрооборудование на автомобиле, а именно, свет, звуковой сигнал, прикуриватель, иммобилайзер, стеклопакеты и т.п. На фото ниже показано, где находится этот блок.
4. В салоне автомобиля под центральной консолью со стороны пассажира. Именно об этом блоке предохранителей и реле мало кто знает. На этом блоке установлены предохранители, отвечающие за исправность цепи бензонасоса, ЭБУ и стартера. Реле на этом блоке отвечают за коммутацию цепи замка зажигания и бензонасоса. Ниже показано фото, где находится этот блок на Приоре.

Зная места, где находятся предохранители и реле на Приоре, можно приступать к рассмотрению предназначения каждого элемента.

Это интересно! В зависимости от комплектации Приоры, отличаются блоки предохранителей и реле, которые находятся под торпедой с водительской стороны.

Главный блок предохранителей на Приоре под капотом: назначение элементов

Для начала изучим блок предохранителей, который расположен под капотом Приоры. На блоке установлены предохранители с большим номиналом, что говорит о защите силовых цепей мощного электрооборудования.

Это интересно! Для удобства поиска используйте комбинацию клавиш Ctrl+F на компьютере.

Ниже представлено фото блока с соответствующим наименованием предохранителей.

1. Первый F1 на 30А зеленого цвета отвечает за защиту силовой цепи электронной системы ЭБУ, бензонасоса и реле зажигания.
2. Второй F2 на 60А синего цвета предназначен для защиты цепи питания электровентилятора системы охлаждения, а также реле зажигания, обогрева заднего стекла и контроллера стеклопакета.
3. Третий F3 на 60А синего цвета отвечает за защиту управляющей цепи питания вентилятора охлаждения, а также звуковой сигнал, аварийная сигнализация, замок зажигания, комбинация приборов, освещение салона, STOP-сигнал и прикуриватель.
4. Четвертый F4 на 60А синего цвета предназначен для защиты цепи генератора.
5. Пятый F5 на 50А красного цвета предназначен для защиты цепи питания электромеханического усилителя руля ЭМУР.
6. Шестой F6 на 60А синего цвета предназначен для защиты цепи генератора.

Для проверки пригодности этих предохранителей, их не обязательно извлекать из колодки. Для этого на лицевой части имеются открытые контакты, по которым можно прозвонить элементы, и убедиться в исправности плавкой вставки.

Блок предохранителей в салоне автомобиля Приора: базовая комплектация (норма) без кондиционера

Теперь рассмотрим основной блок предохранителей и реле электрооборудования, который расположен в салоне автомобиля под торпедой с водительской стороны. Ниже на фото показано, в каком месте находится блок.

Чтобы получить доступ к нему, следует выкрутить три барашка, и снять пластиковую декоративную накладку.

После этого увидим соответствующий блок предохранителей и реле Приоры. Его внешний вид будет иметь отличия в зависимости от типа. Они бывают двух вариантов исполнения:

• тип 1118-3722010-00;
• DELRHI 15493150.

Отличие между ними незначительное, в чем можно убедиться, взглянув на фото выше.

Далее рассмотрим расположение и предназначение каждого предохранителя в комплектации норма автомобиля Приора. Ниже пример на монтажном блоке типа 1118-3722010-00.

И соответственно обозначение этих предохранителей.

1. F1 — 25A — Электровентилятор радиатора системы охлаждения мотора.
2. F2 — 25A — Обогрев заднего стекла.
3. F3 — 10A — Дальний свет лампа (правая сторона).
4. F4 — 10A — Дальний свет лампа (левая сторона).
5. F5 — 10A — Звуковой сигнал.
6. F6 — 7,5A — Ближний свет лампа (левая сторона).
7. F7 — 7,5A — Ближний свет лампа (правая сторона).
8. F8 — 10A — Сигнал.
9. F9 — 25A — Вентилятор печки.
10. F10 — 7,5A — Комбинация приборов контакт «30». Освещение салона и лампы STOP-сигналов.
11. F11 — 20A — Стеклоочиститель (дворники) и обогрев заднего стекла (управление).
12. F12 — 10A — Вывод «15» на панель приборов.
13. F13 — 15A — Прикуриватель.
14. F14 —5A — Габаритные огни (левая сторона).
15. F15 — 5A — Габаритные огни (правая сторона).
16. F16 —10A — Вывод «15» на систему ABS.
17. F17 — 10A — Противотуманная фара (левая сторона).
18. F18 — 10A — Противотуманная фара (правая сторона).
19. F19 — 15A — Подогрев сидений.
20. F20 — 5A — Блок управления.
21. F21 — 7,5A — Задний противотуманный свет.
22. F22-F30 — Резерв.
23. F31 — 30A — Блок управления электростеклопакетом.
24. F32 — Резерв.

Ниже представлено фото из мануала.

Теперь определимся с обозначениями реле. Ниже на фото указана их нумерация.

Реле на Приоре в комплектации норма без кондиционера имеют следующие назначения:

Ознакомившись с базовой комплектацией (норма) Приоры, переходим к изучению автомобиля ВАЗ-2170 в Люксовой комплектации.

Блок предохранителей и реле на Приоре Люкс и Люкс Плюс: обозначения и назначения

Блок предохранителей и реле на Приоре в комплектации Люкс и Люкс плюс выглядит следующим образом, как показано на фото ниже.

На фото ниже показано, как правильно считать предохранители.

Выше обозначены предохранители, как их правильно считать на блоке. Они имеют следующие обозначения:

1. F1 — Резервное гнездо.
2. F2 — 25А — Обогрев заднего стекла, модуль электро-пакета,  реле и разъем «10» колодки XP2 подключения обогревателя заднего стекла.
3. F3 —10А — Правая фара, лампа дальнего света, комбинация приборов, сигнальная лампа включения дальнего света фар.
4. F4 — 10А — Лампа дальнего света левой фары.
5. F5 — 10А — Монтажный блок (защита), реле включения звукового сигнала и звуковой сигнал.
6. F6 — 7,5А — Лампа ближнего света левой фары.
7. F7 — 7,5А — Лампа ближнего света правой фары.
8. F8 — 10А — Монтажный блок, реле включения противоугонной сигнализации и звуковой сигнал противоугонной сигнализации.
9. F9 — Резервное гнездо.
10. F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов и лампы STOP-сигналов. Блок освещения салона и плафон освещения салона. Плафон освещения порога правой передней двери. Вспомогательный STOP-сигнал.
11. F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171, 2172). Блок управления подушек безопасности, контакт «25».
12. F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭМУР (ЭУР), контакт «1» колодки Х2. Выключатель лампы заднего хода. Блок управления системы парковки, контакт «11» и «14».
13. F13 — 15А — Прикуриватель.
14. F14 — 5А — Лампы габаритов (левый части). Комбинация приборов, индикатор включения света. Фонари освещения номерного знака и фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
15. F15 — 5А — Лампы габаритов (правой части). Плафон освещения вещевого ящика (бардачка).
16. F16 — 10А — Гидроагрегат системы ABS, контакт «18».
17. F17 — 10А — Противотуманная фара левая сторона.
18. F18 — 10А — Противотуманная фара правая сторона.
19. F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватель передних сидений.
20. F20 — 10А — Выключатель рециркуляции (индикатор включения). Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления климатической системой, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
21. F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16».  Часы и контроллер управления климатической установкой, контакт «14».
22. F22 — 20А — Моторедуктор очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла.
23. F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
24. F24-F30 — Резервное гнездо.
25. F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль управления стеклопакетами на водительской двери, контакт «6». Плафон освещения порога левой передней двери.
26. F32(F28) — 40А — Резерв на Приоре без ABS. На Приоре с ABS: блок ABS системы.

И аналогичная таблица в виде фото, которую можно при необходимости распечатать на принтере.

Ниже представлена схема распиновки центрального блока кузовной электроники.

Теперь собственно о предназначении реле на монтажном блоке. Ниже фото с обозначением реле.

Все эти реле имеют следующие предназначения:

Ниже представлена схема разводки монтажного блока для Приоры Люкс Плюс.

Это интересно! При замене предохранителей, покупайте изделия не только соответствующего номинала, но еще и от надежных производителей. Не рекомендуется покупать изделия китайского производства, которые не проходят тестирование. На Приору рекомендуется выбирать предохранители марки LittelFuse.

Монтажный блок предохранителей и реле Приора в комплектации норма с кондиционером: назначение и обозначение элементов

Производитель АВТО-ВАЗ выпускал Приору в комплектации норма с кондиционером. Если являетесь владельцем автомобиля в такой комплектации, то важно знать, что на монтажном блоке некоторые предохранители и реле имеют отличия с предыдущими вариантами. Монтажный блок 1118-3722010-00 с обозначением предохранителей представлен на фото ниже.

Предохранители имеют следующие предназначения:

1. F1 — Резервное гнездо.
2. F2 — 25А — Монтажный блок, реле включения обогрева заднего стекла. Контроллер электропакета, контакт «10» колодки ХР2. Обогревательный элемент заднего стекла.
3. F3 — 10А — Правая фара, лампа дальнего света. Комбинация приборов, индикация включения дальнего света.
4. F4 — 10А — Лампа дальнего света (левая сторона).
5. F5 — 10А — Монтажный блок, реле включения звукового сигнала. Звуковой сигнал.
6. F6 — 7,5А — Лампа ближнего света (левая сторона).
7. F7 — 7,5А — Лампа ближнего света (правая сторона).
8. F8 — 10А — Монтажный блок, реле включения звуковой сигнализации. Звуковой сигнал автосигнализации.
9. F9 — Резервное гнездо.
10. F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов. Лампы STOP-сигналов. Блок освещения салона. Плафон освещения салона. Плафон освещения порога правой передней двери. Дополнительный STOP-сигнал.
11. F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171,2172). Блок управления подушек безопасности, контакт «25».
12. F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭУР (ЭМУР), контакт «1» колодки Х2. Выключатель лампы света заднего хода. Лампы света заднего хода. Блок управления системы парковки, контакт «11» и «14».
13. F13 — 15А — Прикуриватель.
14. F14 — 5А — Лампы габаритного света (левая сторона). Комбинация приборов, сигнализатор главного света. Фонари освещения номерного знака. Фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
15. F15 — 5А — Лампы габаритного света (правая сторона). Плафон освещения вещевого ящика (бардачок).
16. F16 — 10А — Гидроагрегат системы ABS, контакт «18».
17. F17 — 10А — Противотуманная фара (левая сторона).
18. F18 — 10А — Противотуманная фара (правая сторона).
19. F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватели передних сидений.
20. F20 — 10А — Выключатель рециркуляции (индикатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления системой кондиционирования, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
21. F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16». Часы. Контроллер управления системой кондиционирования, контакт «14».
22. F22 — 20А — Электродвигатель очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты).
23. F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
24. F24-F30 — Резервные гнезда.
25. F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль двери водителя, контакт «6». Плафон освещения порога левой передней двери.
26. F32 — Резервное гнездо.

Реле также отличается от Приоры без кондиционера. Ниже на фото обозначения с описанием предназначения каждого элемента для монтажного блока типа 1118-3722010-00.

Элементы имеют следующее предназначение:

Зная предназначение предохранителей и реле, не составит труда самостоятельно определить причину выхода из строя соответствующего электрооборудования автомобиля.

Предохранители и реле на Приоре под центральной консолью с пассажирской стороны: назначение элементов

Сбоку с пассажирской стороны под облицовкой тоннеля пола имеется еще один монтажный блок с предохранителями и реле. Для чего он нужен, рассмотрим детально. Как уже упоминалось выше, этот блок отвечает за цепи управления бензонасосом, стартером и контроллером (там же установлен и ЭБУ). Чтобы добраться до блока, необходимо снять декоративную накладку, выкрутив саморез крестовой отверткой.

Получив доступ к монтажному блоку, обнаруживаем дополнительный блок с предохранителями и реле.

Изучим его составные элементы.

Реле на этом блоке отвечают за коммутацию следующих видов электрооборудования:

1. K1 — реле зажигания.
2. K2 — реле бензонасоса.

Предохранители отвечают за защиту цепей следующих устройств:

• F1 — предохранитель синего цвета на 15А, который отвечает за исправность цепи стартера;
• F2 — красного цвета на 7,5А, и отвечает за исправность цепи контроллера ЭБУ;
• F3 — синего цвета на 15А. Это именно тот предохранитель, который очень часто становится причиной неработающего бензонасоса. Если на Приоре не работает бензонасос, то первым делом нужно проверить целостность предохранителя F3 на монтажном блоке под центральной консолью со стороны пассажира.

Ниже представлено видео, которое поможет разобраться, где находится монтажный блок.

Реле и предохранители кондиционеров Panasonic и Halla на Приоре: назначение элементов

Если на Приоре установлена система кондиционирования, то за коммутацию и защиту цепи отвечает монтажный блок, состоящий из предохранителей и реле. Такой блок расположен в подкапотном пространстве. Выше уже упоминалось, что в зависимости от модели кондиционера, отличается расположение элементов. Чтобы не запутаться, рассмотрим отдельно назначение предохранителей и реле для обоих видов систем кондиционирования Приоры.

Монтажный блок системы кондиционирования Panasonic имеет следующий вид, как показано на фото ниже.

Они отвечают за защиту и коммутацию следующих цепей:

1. K1 — включение вентилятора охлаждения радиатора кондиционера на максимальную скорость.
2. K2 — правый вентилятор охлаждения.
3. K3 — последовательное включение вентиляторов на низкой скорости.
4. K4 — правый вентилятор охлаждения.
5. K5 — вентилятор отопителя.
6. K6 — компрессор.
7. F1 (30А) — левый вентилятор на низкой скорости.
8. F2 (30А) — правый вентилятор.
9. F3 (40А) — вентилятор отопителя.
10. F4 (15А) — компрессор.

При неисправности вентиляторов, проверяем первоначально предохранители и реле в монтажном блоке системы кондиционирования.

Монтажный блок системы кондиционирования Halla на Приоре имеет незначительные отличия. На фото ниже показано, как он выглядит с обозначением элементов.

Они имеют следующее назначение:

1. F1 (30А) — предохранитель цепи питания правого вентилятора.
2. F2 (30А) — предохранитель цепи питания левого вентилятора.
3. F3 (40А) — предохранитель питания вентилятора печки.
4. F4 (15А) — предохранитель питания компрессора.
5. K1 — реле правого вентилятора.
6. K2 — дополнительное реле включения правого и левого вентиляторов.
7. K3 — реле левого вентилятора.
8. K4 — реле вентилятора печки.
9. K5 — реле компрессора.

Зная расположение соответствующих предохранителей и реле, не составит труда проверить электрическую цепь и обнаружить неисправности.

Реле и его предназначение: проверка и причины выхода из строя

Реле предназначается для коммутации цепей, но что же это означает, и для чего нужен этот элемент в конструкции питания электроприборов. С помощью реле осуществляется замыкание электрических цепей, но если говорить проще, то такие устройства нужны для того, чтобы иметь возможность управлять мощными электроприборами (с большим током), и исключить при этом вероятность плавление кнопок, переключателей, регуляторов и т. п.

Если не использовать реле, то, к примеру, при запуске двигателя из строя сразу выйдет замок зажигания. Ведь через него будет проходить большая величина тока, что в итоге приведет к оплавлению мелких замыкающих контактов. Чтобы замок зажигания и кнопки управления электроприборами не были массивными, используются коммутационные реле. С их помощью происходит разделение цепи на высоковольтную (силовую) и низковольтную (управленческую). Такие изделия имеют простую конструкцию, и состоят из катушки с обмоткой, а также замыкающих контактов.

Если осмотреть контактную часть реле, то они имеют соответствующую маркировку:

1. 85 и 86 — контакты катушки.
2. 30 — общий контакт, на который подается питание 12В от АКБ.
3. 87 — разомкнутый контакт, который замыкается, и подает питание на электроприбор.

Большинство реле состоит из 4 контактов, но есть еще и пятиконтактные реле. В них пятый контакт имеет обозначение 87а или 88, и представляет собой нормально замкнутый контакт. При подаче питания происходит его размыкание.

Реле, как и предохранители, имеет технические параметры:

1. Напряжение срабатывания — обычно это значение составляет 12В.
2. Коммутируемый ток — это величина тока, которую способны пропустить через себя контакты без перегрева и пригорания.

Если имеются подозрения на неисправность реле, тогда самый простой способ его проверки — установить на место предполагаемого нерабочего элемента заведомо исправное. Если электроприбор после этого заработает, значит, причина в неисправности реле. Существует и другой способ проверки реле, для чего понадобится мультиметр или лампочка на 12В. Процедура выполняется следующим образом:

• на контакты 85 и 86 подать питание от АКБ;
• к контактам 30 и 87 подключить щупы мультиметра или лампочку;
• если после подачи питания реле щелкнет, и загорится лампочка или будет пищать тестер, значит, устройство исправно.
• проверяем мультиметром сопротивление катушки, которое должно составлять 80 Ом.

Разобравшись с обозначением и предназначением соответствующих предохранителей и реле на Приоре, можно приступить к устранению возникающих неисправностей с электрооборудованием.

Неисправные вентиляторы кондиционеров и предохранители

Одним из общих компонентов кондиционеров и обогревателей является двигатель вентилятора. Двигатель вентилятора обычно расположен в корпусе системы отопления, вентиляции и кондиционирования воздуха (HVAC) под приборной панелью. Вентилятор вращает вентилятор с короткозамкнутым ротором, который подает как холодный, так и горячий воздух. Если водителю нужен холодный воздух, и он включает кондиционер, вентилятор прогоняет воздух через сердцевину испарителя, охлаждая его. Если водителю холодно и ему нужен горячий воздух, вентилятор прогоняет воздух через сердцевину отопителя, чтобы нагреть его. На самом деле, нагнетательный вентилятор не знает, по какому маршруту идет воздух, потому что он контролируется одной или несколькими заслонками для подачи смешанного воздуха и воздуховодом внутри узла ОВКВ. Вентилятор просто перемещает воздух.

На большинстве автомобилей двигатель вентилятора обычно работает на одной из нескольких скоростей в диапазоне от низкой до высокой в ​​несколько ступеней. Скорость двигателя вентилятора регулируется многопозиционным переключателем или модулем управления в автомобилях с системами автоматического контроля температуры (ATC).

При использовании двигателя с переключателем питание от переключателя скорости вентилятора направляется через «резисторный блок» на пути к двигателю вентилятора. Блок резисторов обычно содержит ряд резисторов (три или четыре), которые уменьшают ток и напряжение, поступающие на двигатель вентилятора. Когда драйвер выбирает низкую скорость вращения вентилятора, питание проходит через все резисторы в блоке резисторов. Это создает максимальное сопротивление, поэтому двигатель вентилятора будет медленно вращаться на минимальной скорости. Когда драйвер выбирает промежуточную скорость вращения вентилятора, мощность направляется через меньшее количество резисторов, и двигатель вращается быстрее. На высокой скорости мощность может полностью обойти блок резисторов и поступить прямо на двигатель вентилятора, заставляя его работать на максимальной скорости.

На автомобилях с автоматическими системами контроля температуры модуль ATC управляет подачей питания через блок резисторов или через собственные внутренние силовые транзисторы и резисторы для управления скоростью вентилятора. В автоматическом режиме водитель выбирает желаемую температуру, а модуль управления ATC определяет, сколько горячего или холодного воздуха необходимо для достижения и поддержания этой температуры. Скорость вентилятора может меняться вместе с положением заслонок управления смесью для регулирования температуры. В ручном режиме водитель может изменить скорость вращения вентилятора и увеличить или уменьшить скорость вентилятора по своему усмотрению.

На все большем количестве новых автомобилей (таких как новые модели GM и Hyundai Accent 2006 года) для изменения скорости вращения вентилятора используется «широтно-импульсная модуляция» (ШИМ). При ШИМ напряжение на двигателе вентилятора включается и выключается электронным способом, как цифровой сигнал. Увеличение «рабочего цикла» или «времени включения» сигнала напряжения увеличивает скорость двигателя вентилятора. ШИМ-сигнал можно считать на сканирующем приборе (если у него есть программное обеспечение для доступа к системе УВД) или на старомодном измерителе выдержки. Вы также можете просмотреть сигнал ШИМ на цифровом запоминающем осциллографе (DSO). Вы должны увидеть красивую прямоугольную форму волны, которая меняет частоту при изменении скорости вентилятора.

Предохранитель
Из-за большого объема воздуха, перемещаемого вентилятором, двигатель может потреблять до 20 ампер и более на высокой скорости. Для защиты цепи питания двигателя вентилятора в панели предохранителей под приборной панелью обычно находится предохранитель на 20, 25 или 30 ампер. Номинал предохранителя будет зависеть от применения автомобиля и от того, какая мощность требуется двигателю вентилятора на полной скорости.

Если что-то падает в воздуховод дефростера или попадает в камеру ОВКВ через воздухозаборник наружного воздуха и блокирует двигатель вентилятора, это может привести к перегрузке двигателя и перегоранию предохранителя. Проволочный элемент внутри предохранителя плавится, если ток в силовой цепи превышает расчетный предел проводки, поэтому, если предохранитель перегорел, это означает, что цепь перегружена. Первое, что нужно проверить, это вентилятор на наличие препятствий, которые могут помешать вращению вентилятора. Если двигатель вентилятора работает, но вентилятор шумит, в вентиляторе может быть мусор (листья, мышиное гнездо и т. д.) или вентилятор может тереться о корпус, вызывая увеличение трения и сопротивления. Почистите вентилятор и посмотрите, изменится ли это.

Если вентилятор вращается свободно, проблема может заключаться в самом двигателе. Короткое замыкание в обмотках двигателя или щетках могло вызвать короткое замыкание, которое привело к перегрузке цепи. Если двигатель вращается очень медленно или медленнее, чем обычно, при настройке высокой скорости вентилятора, двигатель может быть неисправен. Вы можете проверить потребляемый двигателем ток с помощью амперметра или низкоамперного датчика. Потребляемый ток должен проверяться при определенном напряжении при включенном зажигании, выключенном двигателе (KOEO) и/или при включенном зажигании и работающем двигателе (KOER). Вам нужно будет найти характеристики тока и напряжения для тестируемого автомобиля, а также процедуру тестирования, рекомендованную производителем автомобиля.

Короткое замыкание в блоке резисторов или переключателе управления также может привести к перегоранию предохранителя. Если сменный предохранитель перегорает сразу же после его установки, это означает короткое замыкание в проводке, переключателе, блоке резисторов, реле или двигателе, что создает перегрузку по току в цепи. Отсоедините и проверьте каждый компонент в цепи электродвигателя вентилятора, пока не будет обнаружен закороченный компонент. Это можно сделать, измерив сопротивление каждого компонента с помощью омметра и сравнив показания с техническими характеристиками. Замените любые компоненты, которые не соответствуют спецификациям.

Никогда не пытайтесь «починить» перегоревший предохранитель вентилятора, заменив его на предохранитель с большей силой тока. Это может позволить току в цепи превысить пределы проводки и вызвать пожар!

Медленно или нет
Если вентилятор не нагнетает воздух при включении кондиционера или нагревателя, проблема может заключаться в неисправном переключателе управления, модуле управления (или головке управления, в зависимости от того, как подключена система) ), блок резисторов, двигатель вентилятора, реле или предохранитель. Очевидно, что вентилятор не может работать, если на него не подается напряжение. Используйте контрольную лампочку или вольтметр, чтобы проверить напряжение на двигателе вентилятора, когда переключатель включен (попробуйте все настройки скорости вентилятора). Отсутствие напряжения означает, что питание не проходит через один из компонентов в цепи вентилятора.

Проверьте предохранитель вентилятора и напряжение на предохранителе (должно быть в пределах 0,1 вольта от напряжения аккумуляторной батареи при включенном зажигании).

Если цепь содержит силовое реле (что делают многие), проверьте реле следующим. Проверьте напряжение, когда реле находится под напряжением, и убедитесь, что реле получает полное напряжение батареи. Вам понадобится электрическая схема, чтобы найти реле и выяснить, какие из клемм реле подключены к источнику питания, цепи управления и блоку резисторов или двигателю вентилятора.

Затем проверьте напряжение на блоке резисторов (снова обратитесь к электрической схеме, чтобы определить правильные клеммы). Если напряжение батареи достигает блока резисторов, это означает, что переключатель вентилятора или панель управления и реле (если используются) работают нормально. Но скорее всего обрыв в блоке резисторов. Попробуйте обойти блок резисторов с помощью плавкой перемычки. Если вентилятор работает на высокой скорости, блок резисторов неисправен и его необходимо заменить.

Резисторы сильно нагреваются и часто выходят из строя из-за перегрева. Если вышел из строя только один резистор, двигатель вентилятора может не работать на всех скоростях или вообще не работать. Даже не думайте пытаться заменить отдельные резисторы. Это слишком долго и слишком рискованно. Просто замените весь блок резисторов, если один из резисторов вышел из строя.

Если на блоке резисторов нет напряжения, проблема в переключателе вентилятора или головке управления. В системах ATC см. электрическую схему, чтобы узнать, является ли модуль управления частью блока управления ATC или отдельным блоком. Неисправность в системе ATC с «умной» головкой (где модуль и головка управления ATC являются одним узлом) означает, что для устранения неисправности необходимо заменить весь узел. На автомобилях с «тупой» головкой управления, где модуль является отдельным, а головка ATC проходит только по входам от водителя или пассажира к модулю, переключатели или кнопки на головке управления ATC могут работать неправильно. Или головка может проходить по входам, но модуль неисправен или есть проблема с проводкой между головкой и модулем (проверьте целостность разъемов и проводки). Чем сложнее система УВД, тем больше потребуется диагностики, чтобы локализовать неисправность системы управления.

Большинство систем ATC обладают определенными возможностями самодиагностики и могут обнаруживать внутренние проблемы, которые могут повлиять на работу двигателя вентилятора или заслонок подачи смеси, влияющих на температуру воздуха. Если у вас есть сканер с правильным программным обеспечением, вы обычно можете получить доступ к самодиагностике и кодам неисправностей через диагностический разъем. На большинстве автомобилей также существует ручная процедура перевода системы ATC в режим самодиагностики, чтобы она отображала коды неисправностей. Процедуры для этого сильно различаются от одного автомобиля к другому, но обычно включают одновременное нажатие двух кнопок, а затем использование других кнопок для считывания кодов, проверки различных компонентов или сброса системы. Для такого рода процедур вам придется обратиться к сервисной литературе OEM — или вам может повезти, и вы найдете ее в руководстве по эксплуатации автомобиля.

Воздушный фильтр салона
Низкий поток воздуха из выпускных отверстий кондиционера, обогревателя и/или дефростеров также может быть вызван загрязнением воздушного фильтра салона. Они есть на многих автомобилях последних моделей, но немногие автомобилисты знают о фильтрах, и еще меньше тех, кто когда-либо менял фильтр. Следовательно, фильтр забивается и препятствует потоку воздуха к вентилятору.

Воздушные фильтры салона — это элемент технического обслуживания, который необходимо регулярно проверять и заменять. «Комбинированные» фильтры, улавливающие как запахи, так и пыль, имеют ограниченный срок службы и должны заменяться ежегодно. Салонные фильтры, которые улавливают только пыль, обычно хороши в течение нескольких лет, но их срок службы зависит от того, сколько пыли они поглощают. Грязная рабочая среда сокращает срок службы фильтра.

Большинство салонных воздушных фильтров расположены в сборке системы вентиляции и кондиционирования воздуха за перчаточным ящиком или на входе системы вентиляции и кондиционирования рядом с капотом у основания ветрового стекла в моторном отсеке. Обратитесь к руководству по эксплуатации автомобиля, чтобы узнать точное местонахождение фильтра и процедуру замены.

Некоторые советы по двигателям вентилятора GM
На Chevy Cavalier 1999 года GM использует схему вентилятора с переключением на стороне земли. Причина этого в том, что переключение стороны заземления цепи, а не стороны источника питания, снижает радиочастотные помехи. В этом приложении резисторы сильно нагреваются и часто выходят из строя. Предохранитель часто находится на плате резисторов. Предохранитель защищает только низкую и среднюю скорость вентилятора. Высокая скорость все еще будет работать, если перегорел предохранитель резистора.

На минивэнах GM FWD 1996 года используются два реле вентилятора (низкой и высокой скорости). Если автомобиль имеет только низкую или высокую скорость вентилятора, причина, вероятно, в неисправном реле низкой или высокой скорости вентилятора.

На Pontiac Grand Prix 1997 года цепь вентилятора состоит из одного модуля с реле и резисторами, установленными внутри камеры HVAC. Этот модуль размером с кредитную карту очень сильно нагревается (следите за пальцами!). Он может взорваться, если на модуль попадет вода из-за пределов автомобиля или внутренняя утечка радиатора отопителя.

В более новых моделях GM, в которых используется широтно-импульсная модуляция для изменения скорости двигателя вентилятора, модуль управления скоростью вентилятора внутри блока HVAC часто загрязняется, нагревается и выходит из строя. В этих приложениях вам нужен сканер для проверки модуля.

На последних моделях Cadillac двигатель вентилятора и силовой модуль объединены в один блок. Если вентилятор не работает, вы не можете использовать перемычку, чтобы обойти реле, чтобы увидеть, вращается ли двигатель вентилятора. Вы должны заменить весь блок (что очень дорого). Опять же, использование сканера здесь может помочь вам диагностировать неисправность.

На некоторых автомобилях Cadillac Sevilles 1998–2003 годов выпуска температура на выходе кондиционера может быстро колебаться: сначала дует горячий, а затем холодный воздух, или она может колебаться между панельным и напольным режимами. Проблема не в двигателе вентилятора, а в логике управления системой ATC. Система допускает слишком большие колебания температуры испарителя, что может привести к странному поведению системы и переходу в «неистовый» режим при определенных условиях работы. Исправление здесь заключается в том, чтобы перепрошить компьютер обновлением от GM.

Новый продукт продлевает срок службы компрессора кондиционера Инновационный усилитель смазочных материалов, который питает системы кондиционирования воздуха на хладагентах R-134a и R-12, ICE 32 от Four Seasons прилипает к металлическим поверхностям и мгновенно обеспечивает улучшенный поток воздуха и эффективность охлаждения. ICE 32 легко смешивается с хладагентами HFC. Он работает круглый год, помогая содержать компрессор в чистоте, улучшая теплопроводность и снижая влажность внутри. Помимо предотвращения окисления и образования отложений, ICE 32 помогает продлить срок службы компрессора за счет снижения трения и износа металлических деталей и уплотнений. Для получения дополнительной информации о ICE 32 посетите сайт www.4s.com.

Признаки неисправного или неисправного реле электродвигателя вентилятора

Признаки неисправного или неисправного реле электродвигателя вентилятора | Совет вашего механика

Задайте вопрос, получите ответ как можно скорее!

ЗАПРОСИТЬ ЦЕНУ

Стоимость осмотра обогревателя переменного тока

Место обслуживания

$94,99 — $114,99

Диапазон цен для всех автомобилей

Реле двигателя вентилятора представляет собой электрический выключатель, который используется для подачи питания на двигатель вентилятора автомобиля. Электродвигатель вентилятора — это компонент, отвечающий за проталкивание воздуха через вентиляционные отверстия систем отопления и кондиционирования вашего автомобиля. Без него система кондиционирования не сможет циркулировать нагретый или охлажденный воздух. Реле двигателя вентилятора управляет током, используемым для питания двигателя вентилятора, и подвергается постоянному включению и выключению. Со временем он может окончательно изнашиваться. Когда реле электровентилятора начинает выходить из строя, автомобиль обычно показывает несколько симптомов, которые предупреждают водителя о потенциальной проблеме, которую необходимо устранить.

1. Электровентилятор не работает

Одним из первых признаков неисправности реле электровентилятора является то, что электродвигатель вентилятора вообще не работает. Поскольку реле является переключателем, который подает ток на двигатель вентилятора, если он выйдет из строя внутри, то питание от цепи двигателя вентилятора будет отключено, в результате чего двигатель больше не будет работать или выдувать воздух из вентиляционных отверстий.

2. Перегоревшие предохранители

Одним из первых признаков неисправного или неисправного реле двигателя вентилятора переменного тока является перегоревший предохранитель в цепи реле двигателя вентилятора переменного тока. Если в реле двигателя вентилятора возникает какая-либо проблема, которая препятствует его способности должным образом ограничивать и распределять мощность, это может привести к перегоранию предохранителя двигателя вентилятора. Любые скачки напряжения или чрезмерный ток от неисправного реле могут привести к перегоранию предохранителя и отключению питания для защиты системы.

3. Расплавленное реле

Другим более серьезным признаком проблемы с реле электровентилятора является сгоревшее или расплавленное реле. Реле подвергаются высоким токовым нагрузкам и иногда могут нагреваться при возникновении проблем. В серьезных случаях реле может нагреваться до такой степени, что внутренние компоненты и пластиковый корпус реле начинают плавиться и гореть, иногда даже вызывая повреждение блока предохранителей или панели.

Поскольку реле электровентилятора по сути является переключателем, который напрямую управляет питанием электродвигателя вентилятора, вся система переменного тока не сможет распределять охлажденный или нагретый воздух, если реле выйдет из строя. По этой причине, если вы подозреваете, что у вашего реле двигателя вентилятора возникла проблема, обратитесь к профессиональному специалисту из YourMechanic для диагностики системы переменного тока автомобиля. Они смогут определить, потребуется ли автомобилю замена реле двигателя вентилятора или другой ремонт, чтобы вернуть полную функциональность вашей системе переменного тока.

---

Следующий шаг

Расписание осмотра систем отопления и кондиционирования

Самая популярная услуга, которую заказывают читатели этой статьи, — это проверка систем отопления и кондиционирования. После того, как проблема будет диагностирована, вам будет предоставлена ​​предварительная стоимость рекомендуемого исправления, а также скидка в размере 20 долларов США в качестве кредита на ремонт. Технические специалисты YourMechanic доставят вам услуги дилера, выполняя эту работу у вас дома или в офисе 7 дней в неделю с 7:00 до 21:00. В настоящее время мы охватываем более 2000 городов и имеем более 100 тысяч 5-звездочных отзывов… УЧИТЬ БОЛЬШЕ

СМОТРЕТЬ ЦЕНЫ И РАСПИСАНИЕ

---

электродвигатели вентилятора

кондиционер

реле

Заявления, приведенные выше, предназначены только для информационных целей и требуют независимой проверки. Пожалуйста, смотрите наш условия обслуживания для более подробной информации

Отличные оценки авторемонта.

4.2 Средняя оценка

Часы работы

7:00–21:00

7 дней в неделю

Номер телефона

1 (855) 347-2779

Часы работы телефона

Пн — Пт / 6:00 — 17:00 по тихоокеанскому времени

Сб — Вс / 7:00 — 16:00 по тихоокеанскому стандартному времени

Адрес

Мы приедем к вам без дополнительной оплаты

Гарантия

Гарантия 12 месяцев/12 000 миль

Наши сертифицированные выездные механики выполняют более 600 услуг, включая диагностику, тормоза, замену масла, плановые ТО, и приедут к вам со всеми необходимыми запчастями и инструментами.

Получите честное и прозрачное предложение прямо перед бронированием.

Отличный рейтинг

---

Резюме рейтинга

См. Обзоры рядом с ME

Ben

41 года опыта

1410 Обзоры

Запрос Ben

Ben

41 года. Volkswagen Beetle L5-2.5L — Кондиционер с подогревом — Хьюстон, Техас

Я очень доволен работой мистера Смита над моей машиной. Он заменил топливный насос Jaguar как эксперт, а затем диагностировал ошибку компрессора кондиционера VW и починил ее на месте. Я бы порекомендовал его всем, у кого проблема с автомобилем 9.0003

by Berry

Nissan Altima — Кондиционер с подогревом — Хьюстон, Техас

Невероятно красиво и нашел время, чтобы показать мне проблему, включая сравнительные фотографии моего устройства и того, как должно выглядеть новое устройство.

Петр

43 года опыта

1321 Обзоры

Запрос Питер

Петр

43 года опыта

Запрос Питер

от Джеффа

Сааб 9-3 L4-2.0L Turbo -Ac -Ac -Phoenix. , Аризона

Он знает, что делает. Очень вежливый и все объяснил. Я бы без сомнения использовал его снова. Я очень рекомендую его.

от Michele

Mazda Miata — Кондиционер с подогревом — Пеория, Аризона

Мы очень рады, что нашли Питера в качестве нашего нового механика. Он очень тщательный и знающий. Он также дружелюбный, профессиональный и очень честный. Он объяснил нам, какие именно услуги необходимы на нашем автомобиле для ремонта кондиционера, и предоставил нам письменную оценку стоимости. Он буквально сэкономил нам тысячи долларов на ремонте. Местный майор конкурент назвал нам стоимость ремонта не менее 1400 долларов и сказал, что стоимость увеличится до 2400 долларов, если они обнаружат, что потребуется дополнительная деталь. Питер взял с нас всего 202 доллара, плюс выполнил работу у нас дома. Честно говоря, кондиционер в нашей Mazda Miata 2004 года никогда не работал так хорошо — он всегда выдувал теплый воздух. Мы просто предположили, что именно так был изготовлен этот конкретный автомобиль. Мы настоятельно рекомендуем Питера всем, кто нуждается в опытном и честном механике.

Pedro

31 -летний опыт работы

78 Обзоры

Запрос Pedro

Pedro

31 -летний опыт работы

Pedro

от Betsy

Chrysler Pt Cruiser L4-2

Педро был великолепен! Он был ранним в первую очередь. Он был очень профессиональным, и он объяснил мне вещи. Работал быстро и очень аккуратно. Очень доволен его обслуживанием.

Мануэль

32 года опыта

580 Обзоры

Запрос Manuel

Manuel

32 года опыта

Запрос Manuel

от Roberto

Ford Taurus V6-3.0 . Знает свое дело. Грамотно и понятно с диагностикой и ремонтом. Я бы хотел поработать с ним снова! Спасибо Мануэль!

Нужна помощь с вашим автомобилем?

Наши сертифицированные мобильные механики выезжают на дом в более чем 2000 городов США. Быстрые, бесплатные онлайн-расценки на ремонт вашего автомобиля.

ПОЛУЧИТЬ ЦЕНУ

ПОЛУЧИТЬ ЦЕНУ

Статьи по Теме

Как заменить линию переменного тока

Шланги переменного тока выходят из строя, если система кондиционирования воздуха не дует холодным воздухом или воздух выходит из линий переменного тока.

Как заменить реле зажигания

Общие признаки поврежденного или сломанного реле зажигания включают низкий или разряженный аккумулятор, автомобиль глохнет или не заводится, а также исчезает питание приборной панели.

Как заменить реле стартера

Реле стартера неисправны, если есть проблемы с запуском двигателя, стартер остается включенным после запуска или из стартера исходит щелкающий звук.

Похожие вопросы

Утечка системы кондиционирования воздуха

Сначала я бы рекомендовал проверить систему кондиционирования воздуха (https://www.yourmechanic.com/services/heating-ac-inspection), чтобы определить, где находится источник утечки. Как только источник утечки будет найден, отремонтируйте его и перезарядите систему. В зависимости от типа системы…

Кондиционер дует горячим воздухом после замены двигателя

Похоже, ваш кондиционер разрядился.
