Не работает стартер ваз 2112: Почему не крутит и не щёлкает стартер на ВАЗ- 2112: фото, видео

Содержание

Не заводится ВАЗ 2112, не крутит стартер с ключа и не срабатывает: причины и решение проблемы

31.03.2022

Стартерное устройство считается одним из основных механизмов системы зажигания в любом авто, и машины отечественного производства — не исключение. При поломке данного узла водитель просто не сможет завести двигатель, соответственно, полноценная эксплуатация автомобиля будет невозможной. По каким причинам в ВАЗ 2112 не крутит стартер и как поменять это устройство при необходимости — об этом мы расскажем ниже.

Основные составляющие элементы механизма
Итак, для начала давайте разберем неисправности, по которым на ВАЗ 2112 не крутит стартер.
Если не заводится двигатель, не значит, что проблема кроется именно в этом устройстве, поэтому для начала нужно удостовериться в том, что проблема кроется не в разряженной АКБ:
Если при попытке завести стартер ВАЗ 2111 с ключа коленвал один раз крутнуло или раздаются частые щелчки устройства, это как раз-таки свидетельствует о разряде АКБ. Также причина может заключаться в плохом контакте клемм с батареей либо отсоединении или плохом контакте массы механизма.
Если заводя двигатель с ключа вы услышали только один щелчок, при этом стартер не крутит, соответственно, мотор не заводится, от скорей всего, проблема кроется в подгоревших силовых контактах. В частности, речь идет о втягивающем реле механизма. Из-за подгорания данные контакты не смогут проводить напряжение по ним. Бывает и такое, что заводят мотор с ключа на ВАЗ 2112 не крутит стартер, но при этом контакты целые, если это так, то причину следует искать в неработающем электромоторе механизма либо его приводе.
Появление нехарактерного шума при работе устройства может быть обусловлено износом втулок подшипниковых устройств. Кроме того, причина может крыться и в износе шеек на валу якоря.
Необходимо проверить качество крепления устройства. Вполне возможно, что проблемы в его работоспособности обусловлены ослаблением креплений винтов. Нужно учитывать, что вибрации могут негативно отразиться на функциональности механизма.
Также причина может заключаться в повреждении зубчиков привода (автор видео — канал Lexin).

Финальная диагностика стартера перед заменой
Если стартер на ВАЗ 2112 не позволяет запустить двигатель, прежде чем приступить к ремонту, следует осуществить полную диагностику устройства. Для начала вам нужно будет открыть капот и произвести демонтаж воздушного фильтрующего элемента, для этого следует выкрутить болт на кузове и отверткой ослабить хомут на шланге.

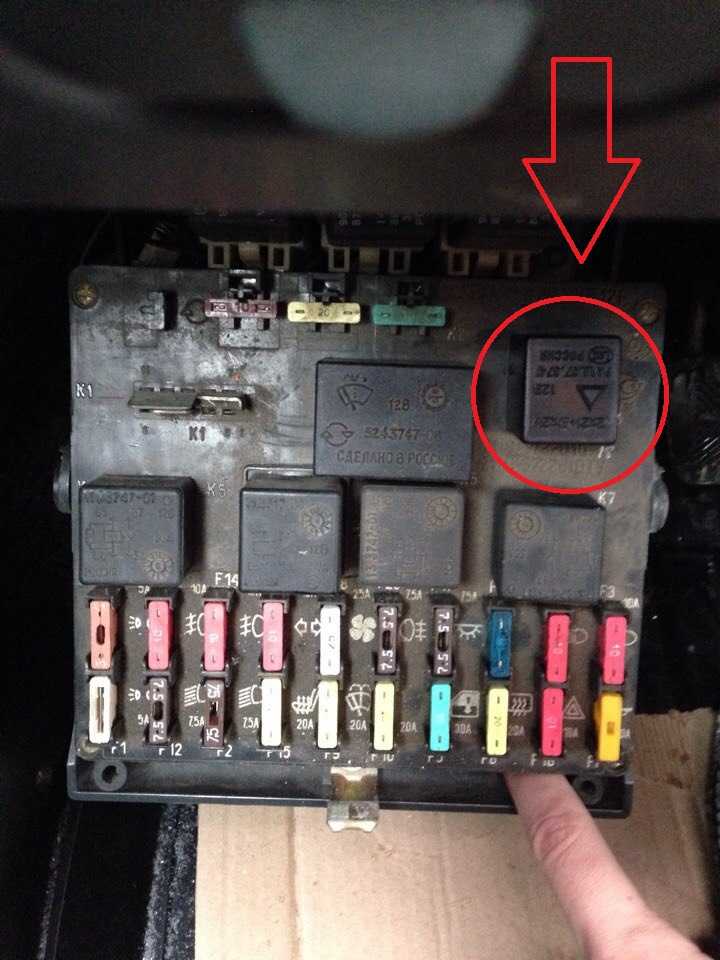

Сам стартер ВАЗ 2112 располагается непосредственно под корпусом воздушного фильтра, процедура диагностики осуществляется так:
Сначала необходимо проверить, насколько качественно подключены провода, подведенные к механизму. Есть вероятность, что проблема заключается именно в электроцепи.
Если проводка целая, то включите оптику. При разряженном аккумуляторе свет фонарей будет довольно слабым.
Демонтируйте провода с разъемов замка зажигания, после чего подключите их друг к другу (провода 30 и 50 в соответствии со схемой авто). Когда контакты будут замкнуты на короткое время, механизм начнет крутить, если это так, то причина кроется в выключателе зажигания.
При работоспособном замке производится подключение дополнительного провода с разъемом и реле, а также с положительным выводом аккумулятора. В том случае, если стартерный узел сработает, это может свидетельствовать о неполадках в работе цепи от батареи до реле.
Если эти действия не помогли выявить неисправность, то придется производить демонтаж узла и проверять его более детально (автор видео — Автоэлектрика ВЧ).

Ремонт и замена механизма своими руками
Если силовой агрегат не заводится, необходимо произвести ремонт стартера ВАЗ.
Эта процедура выглядит следующим образом:
В первую очередь следует отключить аккумулятор, после чего отключить провод, подключенные к тяговому реле.
Используя гаечный ключ на 13, нужно будет открутить гайку, которая фиксирует положительный контакт кабеля, подключенного от аккумулятора к стартерному узлу. Сам провод после этого можно демонтировать.
Далее, вам нужно будет открутить гайки, при помощи которых механизм крепится к картеру сцепления. Для откручивания гаек вам потребуется гаечный ключ на 15.
Выполнив эти действия, стартерный узел можно снять. Если вы планируете его заменить на новый, то замену можно выполнить на этом этапе. При замене нужно учитывать расположение подключенных к стартеру проводов, их ни в коем случае нельзя перепутать. Поэтому перед тем, как отсоединить провода, их желательно пометить. Если же вы не хотите менять механизм, а планируете его отремонтировать, то можно приступать у его разборке.
Для разборки вам потребуется гаечный ключ на 10, с его помощью можно выкрутить гайку, расположенную на реле, и произвести демонтаж провода, подключенного к стартеру.
Винты реле, которые фиксируют его на стартерный узел, нужно выкрутить с помощью ключа на 8. Сделав это, можно произвести демонтаж реле.
После снятия реле вы можете увидеть прокладку, которая расположена между передней крышкой механизма и самим реле. Для разборки ее также следует снять, но при демонтаже стоит обратить внимание и на ее состояние. Если вы видите, что уплотнительный элемент износился и его качество достаточно низкое, то лучше произвести замену этого компонента.
Когда уплотнитель будет демонтирован, нужно будет произвести снятие пружинки, а также якоря.
Следующим этапом будет снятие гаек стояночных шпилек.
Выполнив эти действия, можно произвести демонтаж механизма со шпилек с самим якорем. После этого необходимо осуществить тщательную очистку внутренних деталей и составляющих устройства. Для правильного ремонта следует произвести диагностику контактов, а также полностью разобрать щеточный узел и проверить его состояние. В целом процедура ремонта механизма достаточно сложная, поэтому далеко не каждый автолюбитель выбирает этот способ — иногда легче просто заменить узел на новый. В частности, это будет необходимо в том случае, если процесс ремонта не дал никаких результатов.
Фотогалерея «Ремонтируем устройство своими силами»
1. Красным и синим отмечены гайки, который нужно открутить, зеленым — провод. 2. Красными стрелками указаны планетарные шестеренки. 3. Для демонтажа втягивающего реле открутите два болтика.
Загрузка …
Видео «Наглядная инструкция по демонтажу механизма»
Подробнее о том, как произвести снятие устройства своими руками и что при этом следует учесть, вы можете узнать из ролика — ниже представлена наглядная инструкция (автор видео — канал Sergey Avtocar 2nd CH).

Была ли эта статья полезна?
Спасибо за Ваше мнение!
Статья была полезнаПожалуйста, поделитесь информацией с друзьями
Да (100.00%)
Нет

Не крутит стартер ВАЗ 2110
С ситуацией, когда вдруг у ВАЗ 2110 не крутит стартер, может столкнуться практически каждый автовладелец этой, в принципе, лучшей машины отечественного автопрома (что уж говорить о худших!). Но, как известно – не заведешь, не поедешь, значит, нужно во-первых, найти причину, почему все же стартер отказывается крутить двигатель, а во-вторых, устранить обнаруженные неисправности.
Новый стартер для ВАЗ 2110
Попробуем пойти по пути рассмотрения симптомов и поиска решений.

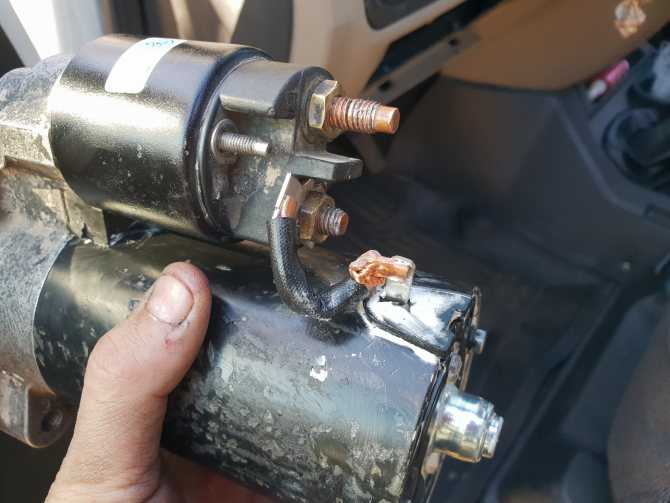

Когда виновно втягивающее реле
Вы сели за руль, повернули ключ, включается панель приборов, заработал бензонасос. Поворачиваете дальше, но панель отключается, а стартер молчит. Отпускаете ключ, снова светится панель и работает бензонасос.

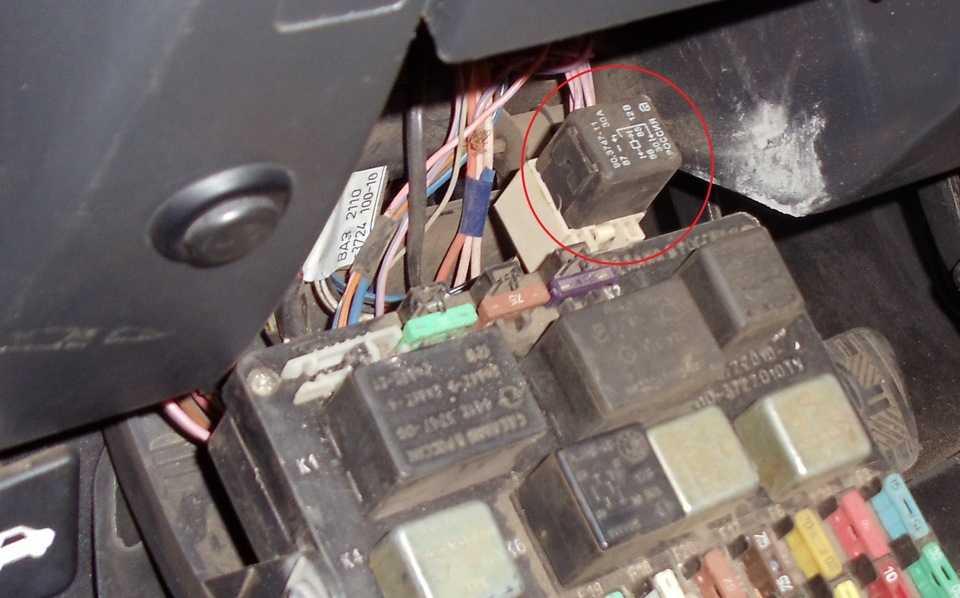

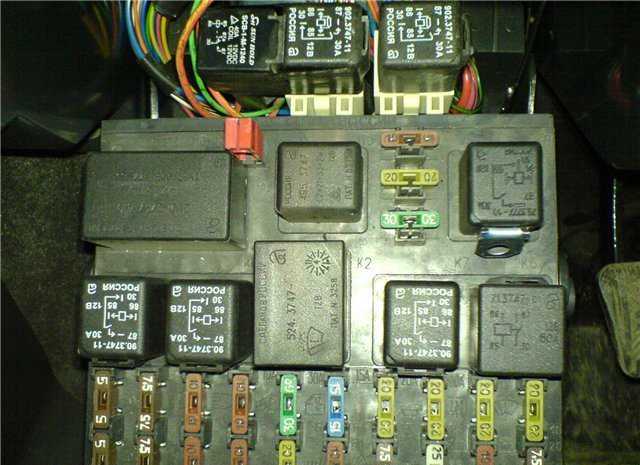

Первым делом проверьте, идет ли на втягивающее реле напряжение. Идет? Пробуйте замкнуть стартер. Отказывается крутить? Отсоедините сигнализацию, в ней тоже может быть причина, как и в самом замке зажигания ВАЗ 2110.
Ответить на вопрос, как произвести ремонт стартера в автомобиле, поможет данный материал: http://vazweb.ru/dvig/remont-startera-vaz-2110.html
Обнаружили, что все работает в «самостоятельном режиме», но в совокупности отказывает? Значит, точно – неисправности имеет втягивающее реле, и его следует заменить.
Вышла из строя обгонная муфта
Холодный двигатель заводится без малейших проблем. Вы спокойно едете, где-то останавливаетесь – зайти в магазин или по другим делам. Возвращаетесь через несколько минут, и сталкиваетесь с неприятностью: стартер щелкает, а работать отказывается. И только после остывания двигателя машина заводится.
Первый виновник такой ситуации – обгонная муфта (в народе – бендикс, от названия известного производителя этой детали). Лучше заменить ее на редукторную.

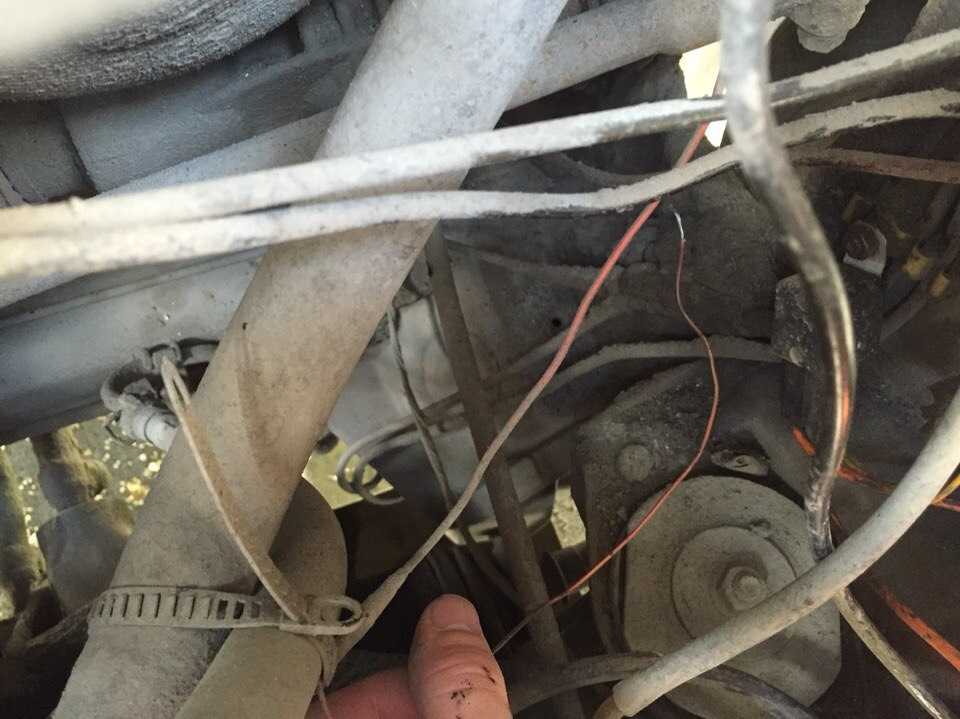

Но проверяете, а неисправности нет? Черед за проводами, идущими на аккумулятор. Осмотрите их внимательно. Вполне возможно, что именно замена провода решит все вопросы.
Может быть и другая ситуация: в пути начинает самопроизвольно выключаться магнитола, невзирая на ваши попытки ее включить. Остановившись посмотреть, и заглушив свой ВАЗ 2110, вскоре обнаруживаете, что от стартера-то добиться проворачивания не получается. Проверили АКБ, все в порядке, но машина, которая до этого нормально заводилась, вдруг артачится.
Начинаете толкать, и срабатывает, снова все работает. Почти наверняка – проблема в бендиксе.
Нет контакта
Стартер заводится с трудом, перед этим щелкает. Сначала вы лишь слегка встревожены, а ситуация повторяется вновь и вновь: сначала щелкает, и только потом крутит двигатель.
А вы давно осматривали контакты? Начинать нужно с аккумулятора, может, стартер вините напрасно, а причина в окислении клемм. Прочистили их, а стартер снова щелкает? Нужно проверить, как у вашего ВАЗа контакт массы с кузовом, а затем и контакты самого стартера, ведь они также склонны к окислению.
Еще один метод проверки: попросите кого-то повернуть ключ зажигания, а сами в это время постучите по реле, только твердым предметом. Если заводится, значит, замыкающие контакты (пятаки) залипают, и легче поменять реле, чем заниматься его разборкой и ремонтом.

Когда иммобилайзер — помеха
Двигатель заглох неожиданно, стартер его крутить отказывается, с «толчка» тоже не заводится. Аккумулятор проверили – заряжен, исправен, клеммы чистые и на своем месте.
Однако у вас работает иммобилайзер, и скорее всего – проблема в нем. Срабатывает защита, двигатель молчит. Нужно буксировать ВАЗ 2110 на диагностику в автосервис.
Для того чтобы обойти и отключить иммобилайзер самостоятельно рекомендуется ознакомиться со следующей статьёй: http://vazweb. ru/desyatka/elektrooborudovanie/kak-otklyuchit-immobilayzer.html
Инжектор тоже может подвести
По сути, почти все неисправности стартера, связанные с работой карбюраторного двигателя ВАЗ 2110, мы разобрали. Есть еще и инжекторные, которые сегодня модно ставить на машины. Да, они и более экологичны, и уменьшают расход топлива, увеличивают мощностные показатели, двигателю не требуется прогрев зимой.
Но инжектор вряд ли будет «радоваться» недостаточно качественному бензину, его ремонт более дорогой, поскольку он работает под управлением микропроцессора. А в наших условиях эксплуатации это также может стать причиной того, почему стартер работает плохо. Возможно, инжектор требует промывку (а проводить ее нужно регулярно, поскольку бензин низкого качества способствует отложению смол и примесей).
Промывка форсунок в автомобилях ВАЗ 2110-2112 детально рассмотрена здесь: http://vazweb. ru/desyatka/pitanie/zamena-forsunok-vaz-2110-8-klapanov.html
Мы рассмотрели основные неисправности стартера ВАЗ 2110, но не едино возможные. Если вы будете следить за работой всех узлов и приборов на машине и своевременно реагировать на даже незначительные сбои, тогда ваш стартер будет исправно крутить двигатель, машина – заводиться, а вы — путешествовать в свое удовольствие.
Автор: ratico19
Стартер ВАЗ представляет собой мощный электродвигатель постоянного тока. Различные факторы, например, длительное удержание ключа в положении «Пуск», способы повлечь за собой его возгорание. Если стартер не работает, не спешите приобретать новый, сначала попробуйте его отремонтировать.
На ВАЗ 2110 устанавливается небольшой, однако достаточно мощный электродвигатель, отвечающий за первичное вращение коленчатого вала. Без участия электродвигателя невозможно обеспечить требуемую частоту вращения коленчатого вала.
Этот блок заменен, так как для бензинового двигателя, имеющего средний объем цилиндра, для запуска достаточно энергии в три кВт. Стартер на «десятке» расположен в районе коробки передач, слева и ниже от расположения аккумуляторной батареи.
карданный вал — 1; Рукава передней крышки — 2; ограничительное кольцо — 3; шестерни с внутренним кольцом обгонной муфты — 4; Роликовая обгонная муфта — 5; Опоры карданного вала с вкладышем — 6; оси планетарного редуктора — 7; колодки — 8; рука рука — 9; Рычаг привода — 10; передняя крышка — 11; Релейные якоря — 12; Удерживающая обмотка — 13; втягивающая обмотка — 14; тяговое реле — 15; стержень тягового реле — 16; сердечник тягового реле — 17; контактная пластина — 18; Крышки тягового реле — 19; контактные болты — 20; вывод «положительных» кистей — 21; кронштейны — 22; Держатель стука — 23; «Позитивная кисть» — 24; Анкерный вал — 25; шпилька для галстука – 26; задняя крышка с рукавом – 27; коллектор — 28; Корпусов — 29; постоянный магнит — 30; Якорный анкер — 31; Возможности анкерного вала с вкладышем — 32; планетарная передача — 33; Центральная (ведущая) шестерня — 34; водил — 35; шестерни с внутренними зубьями — 36; Класс колец — 37; Ступицы с наружным кольцом обгонной муфты — 38.

Пусковое устройство, принцип работы
Стартер играет ключевую роль в запуске автомобиля. Двигатель автомобиля запускается после вращения коленчатого вала, а вращение коленчатого вала осуществляет стартер, который оснащен четырехдиапазонным электродвигателем от Лады 2110. Внутри него находятся четыре щетки, увеличивающие мощность электродвигателя. Он питает стартер от аккумулятора.
Существует два типа стартеров: нелегальный и шестеренчатый. «Десятки» стандартно комплектуются редукционным вариантом, так как для его нормальной работы нужен меньший ток. За счет этого пониженный стартер прокручивает коленвал и при низком заряде аккумулятора. При долге редукционного стартера с разряженным аккумулятором быстро выходит из строя моментная шестерня.
Не крутит стартер ВАЗ 2110, возможные причины неисправности
Если стартер на ВАЗ 2110 не крутит, возможно у них окислились или плохо затянуты наконечники. В этом случае необходимо зачистить и подтянуть клеммы.
Ремонт стартера также предусмотрен при неисправности реле (обрыв, заедание или смещение). Чтобы ваш автомобиль снова заработал, достаточно поменять неисправную деталь.
Замыкание в обмотке устройства также приводит к отказу его от работы. Еще одной неисправностью, из-за которой может не работать стартер, является отсутствие полного контакта в замке зажигания. Для устранения поломки нужно проверить замок зажигания и заменить его контактной частью.
Диагностика стартера ВАЗ 2110
Если при включении стартера он плохо крутит, очень медленно проворачивая коленвал, в первую очередь стоит обратить внимание на масло. Возможно, он просто не соответствует сезону и работу стартера ограничат сразу после его замены на более подходящий для текущего года.

Если аккумулятор разрядился или его наконечники и выводы окислились, то сразу после устранения неисправности данных (затем контактная группа и зарядка аккумулятора) нормальная работа стартера будет восстановлена.
Причиной плохой работы стартера нередко является слабый контакт его щеток или ослабление затяжки наконечников проводов. В этом случае придется демонтировать и разбирать устройство, чистить коллектор, менять щетки и регулировать натяжение пружин.
Если при разборке стартера вы обнаружили проскальзывание муфты свободного хода, замените привод стартера. Достаточно исправить ситуацию, если привод стартера с трудом двигается по винтовой нарезке – промыть нарезку вала и смазать ее маслом.
Если появился венец маховика, будет слышен характерный выбитый звук, от которого можно только избавиться от опасений. Очень похоже на ползание вы услышите, если пружина буфера ослаблена. В этом случае замените его.

А вот сильный шум, которым сопровождается работа стартера, может свидетельствовать об ослаблении крепления полюса или самого стартера. В последнем случае надежно закрепите стартер, а в первом — усилите крепление полюса, затянув винт.
Инструменты, приспособления, расходные материалы
Торцевые головки на «13» и «15».
Ручка с дребезжанием.
Расширение.
Ремонт стартера ВАЗ 2110 (пошагово)
В первую очередь снимите минусовую клемму с аккумулятора.
Для удобства снимите корпус воздушного фильтра.
Затем отсоедините провод от втягивающего реле.

Положительный провод также следует открутить от клеммы.
Теперь отведите провода в сторону, чтобы получить доступ к нужным предметам.

Отвернуть гайки крепления стартера к КПП.
Отдаем стартер и переходим к разборке агрегата.
Сначала открутите гайку М10.
Затем нужно отсоединить провод от контактного болта.
Открутить два болта, крепящих тяговое реле, и демонтировать его.
Снимите анкерный фиксатор, подняв его, чтобы снять петлю якоря с рычага.
После снятия втягивающего реле проверьте, закрыты ли болты контактной пластины. Для этого переместите якорь до упора внутрь и измерьте сопротивление на контактных болтах с помощью омметра. Если оно отсутствует, замените или отремонтируйте реле.
Для ремонта реле необходимо открутить два винта, выпаять выводы обмоток реле, снять крышку и зачистить наждачной бумагой контактную пластину и головку болтов. Если головки болтов сильно подгорели, разверните их на 180 градусов.

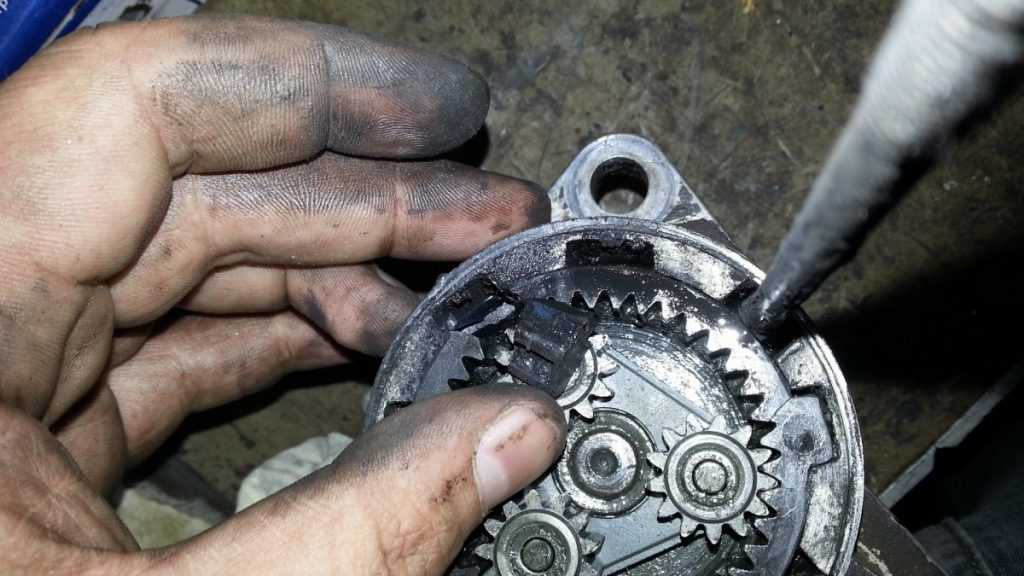

Теперь переходим к ремонту редуктора стартера. Шестерни внутри со временем изнашиваются, ухудшаются свойства смазки и появляется металлическая стружка. Для уменьшения износа элементов необходимо, чтобы редуктор был хорошо смазан.
Отвинтить гайки стяжных разливов. Далее со стороны привода демонтируем крышку с приводом и коробкой передач в сборе.
Две стяжные шпильки от крышки, т.к. без них разбирать привод и редуктор гораздо удобнее.
Снимите шестерни планетарной передачи, все три. Если повреждены их зубья или игольчатые подшипники, застрявшие в шестернях, замените шестерни.
Что касается держателя ремня, желательно поменять его в сборе.
С головки коллектора снимите крышку со щетками и щеткодержатель.

Открутите два винта и снимите щеткодержатель с крышки.
При установке щеткодержателя снимите зажимы с пружин.
Чтобы проверить анкер на возможные дефекты, снимите его с корпуса.
Снимите шестерню с анкера.
Снимите якорь со статора.
С лампочкой 220 В Проверить обмотку. При подаче напряжения на сердечник якоря и токосъемную пластину лампочка не должна гореть. И если он сгорит, замените якорь.
Перейти к замене бендикс. Снимите редуктор с приводом.
Снимите с рычага с контекстом.
Вылет из стопорного кольца ограничительного кольца с подходящей оправкой.
Снимите стопорное кольцо, а затем ограничительное.
Снимите привод с приводного вала в сборе.
Если кольцо потеряло эластичность или сильно деформировалось, замените его.

Замена реле стартера ВАЗ 2110
Заказ работ:
Сначала демонтируйте реле. К нему подключены два провода. Отсоединяем от реле красный провод, идущий на контакт «папа».
На задней части реле отвернуть две гайки с помощью ключа на «13».
Плоской отверткой отсоедините шнур на передней части крепления втягивающего реле.
Теперь можешь брать его осторожно. Следите за тем, чтобы при выполнении этого действия пружина в реле не выпадала, а сердечник оставался внутри.
Новое реле установить в обратном порядке.
Установка стартера ВАЗ 2110
Установка стартера выполняется в обратном порядке.
Советы проф.
При появлении неисправностей, характерных для поломки стартера, не отчаивайтесь. Ремонт стартера своими руками вполне реален, поэтому не спешите покупать новый элемент.
