Не открывается заслонка печки ваз 2110: Заслонка печки ВАЗ 2110: основные проблемы поломки, снятие и установка своими руками

Заслонка печки ВАЗ 2110: основные проблемы поломки, снятие и установка своими руками

Содержание:

  1. Популярные проблемы
  2. Проверка работоспособности
  3. Демонтаж
  4. Сборка
  5. Проблема с приводом
  6. Монтаж узла

Нельзя сказать, что качество сборки автомобилей концерна АвтоВАЗ находится на крайне печальном и низком уровне. Но и образцовыми эти машины тоже не назовешь. Так или иначе, если грамотно ухаживать на авто, следить за ним, проводить периодическую профилактику, дорогостоящие случаи ремонта сведутся к минимуму.

Автомобиль — это средство передвижения, имеющее определенный уровень комфорта. За комфорт водителя и его пассажиров в ВАЗ 2110 частично отвечает печка. В ее конструкции случаются разные проблемы, и заслонка печки на ВАЗ 2110 исключением не является. Роль данного узла заключается в том, чтобы поддерживать заданную пользователем температуру.

Популярные проблемы

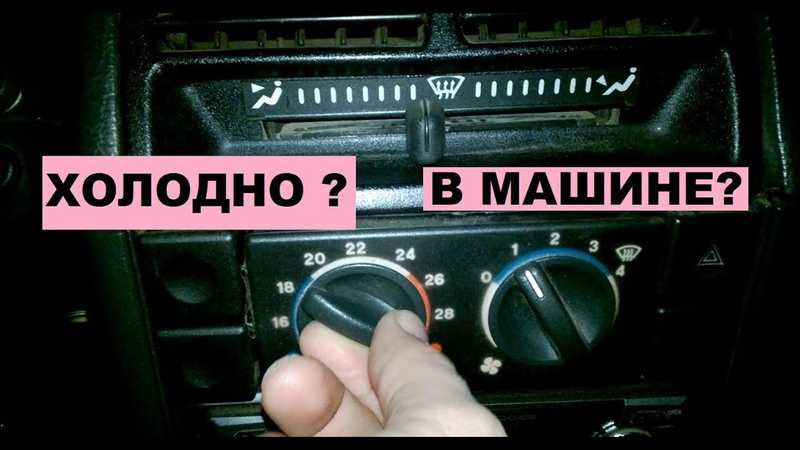

Чаще всего владельцы отечественной «десятки» сталкиваются с ситуациями относительно печки, когда регулятор не отвечает на манипуляции пользователя.

То есть регулятор не срабатывает. Какое бы положение вы ни выбрали, из воздуховодов поступает или холодный или только горячий воздух.

Схема

Причины поломки заслонки бывают разные

Причины поломкиХарактеристика
Заклинил микромоторредукторЭтот элемент отвечает за управление приводом заслонки
Проблема в блоке управленияЕго следует проверить для того, чтобы понять, виновен ли микромоторедуктор, заслонка, или все же блок управления
Пластиковые заслонки сместились со своего посадочного места, их заклинило, из-за чего управлять печкой невозможно.Это характерно для заслонки печки ВАЗ 2110 старого образца, когда еще использовался пластик для данного компонента.

Когда редуктор функционирует, но заслонка все равно не совершает повороты, можно услышать характерные звуки —

щелчки. Это говорит о том, что внутри гнезда поворачивается вал квадратной формы.

Излечить подобную неисправность можно одним единственным способом — извлечь старую заслонку из пластика с утеплителем из поролона, и поменять ее на новую, современную. Заслонки нового образца выполняют из металла, а уплотнитель для нее — из резины.

Проверка работоспособности

Если вы не хотите тратить огромные деньги на ремонт и замену устройства, нужно для начала проверить, потребуются ли подобные манипуляции. Для этого сместившуюся заслонку можно попробовать вернуть на свое законное место.

Тяги

Для этого:

  • Включите зажигание;
  • Переключайте регулятор в различные положения;
  • Вручную двигайте заслонкой;
  • Так ее можно вернуть в исходное положение.

Разумеется, сперва предстоит демонтировать дефлектор, чтобы получить доступ к заслонке. Если подобный метод сработает, заслонка сможет вновь работать, как и прежде, а значит, на регулятор она будет реагировать.

Но полноценной мерой восстановления функциональности заслонки это считать нельзя, поскольку если гнездо уже расшатано, дальше нормально работать узел не сможет. Сначала вы раз за разом будете применять полумеры, описанные выше, но со временем все равно придется заменить заслонку печки на ВАЗ 2110.

Обратите внимание на то, при каких условиях можно управлять заслонкой. Если это происходит лишь ручным способом при включенном зажигании и повернутом в крайнее положение регуляторе, тогда причина поломки кроется в микромоторедукторе. Другие подозреваемые — микровентилятор с датчиком температуры и блок управления.

Если любой из указанных узлов перестал нормально работать или полностью вышел из строя, тогда заслона печки не будет работать на ВАЗ 2110. Требуется только ее замена. Игнорирование проблемы приведет к еще большим затратам на ремонт в будущем.

Демонтаж

Печка в разборе

Чтобы выполнить замену устройства, придется выполнять ряд последовательных действий. Работа не особо простая, но сделать ее своими руками более чем реально:

  • Слейте из системы отопления всю охлаждающую жидкость;
  • Отключите аккумуляторную батарею. Для этого просто снимается минусовая клемма;
  • Снимите облицовку, накладку лобового стекла и шумоизоляцию;
  • Демонтируйте вентилятор от печки;
  • Отсоедините хомуты вакуумного патрубка от корпуса отопителя;
  • Демонтируйте передний корпус воздухозаборника отопителя. Здесь точно спешить не стоит. Для облегчения демонтажа рекомендуем снять приборную панель. Внутри салона откручиваются крепежи, которые удерживают отопитель, а потом приподнимается;
  • Снимите пружинные скобы, гайки крепежа и передний корпус;
  • Отключите от радиатора все шланги;
  • От отопителя отсоедините задний кожух;
  • Из печки достаньте радиатор.

После проведенных манипуляций вы наконец сможете заменить заслонку.

Сборка

При установке новой заслонке обязательно убедитесь, что вилка, расположенная на ее оси, четко зацепилась с рычагом. Если заслонка оказалась в поднятом положении, вы все сделали верно. В противном случае управлять устройством будет невозможно, потому о восстановлении функциональности печки можно забыть.

Расположение заслонки

После этого выполняйте обратную процедуру сборки согласно этапам демонтажа. Залейте назад в систему жидкость охлаждения и проверьте, работает ли новая заслонка на своем месте. Важно убедиться в отсутствии протечек и не плотности соединений шлангов.

Включите печку и проверьте, как ведет себя отопитель. Если все в норме, вы провели грамотную и успешную работу, с чем мы вас и поздравляем.

Проблема с приводом

Меняя заслонку, не забудьте проверить функциональность привода.

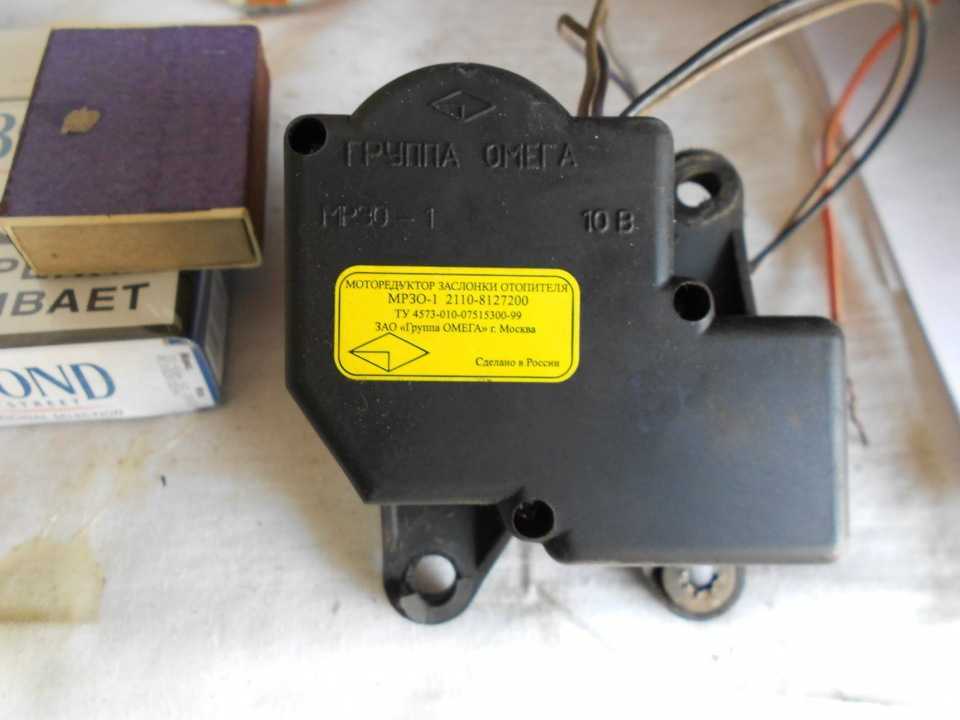

Привод

Если микромоторедуктор не работает, его придется отремонтировать или просто заменить на новый.

  1. Сняв облицовку и накладки с лобового стекла, непосредственно за вакуумным усилителем вашей «десятки» вы обнаружите микромоторедуктор. Отключите от усилителя два разъема — микромотора и микромоторедуктора.Теперь отвинтите саморезы и
  2. извлеките микромоторедуктор. Из него вам предстоит извлечь мотор.
  3. Подключите его к САУО, чтобы проверить работоспособность.

Если устройство не работает, можно попытаться его отремонтировать. Для этого:

  • Немного отогните спрессованный бортик и демонтируйте крышку;
  • Проверьте, в каком состоянии находится коллектор, щетки и подшипники;
  • Замените указанные компоненты или подправьте их;
  • Если зубцы шестерни стерлись на редукторе, его придется заменить;
  • Подшипники обязательно смажьте. В идеале следует использовать смазку на силиконовой основе;
  • Если указанные меры не помогли, просто установите новый агрегат.

Монтаж узла

Взаимозаменяемость моторедукторов

Когда работа по восстановлению функциональности ММР закончена, установите его на место. Для этого:

  • Введите в прорезь рычага штифт рычага микромоторедуктора. Он находится на приводе заслонки;
  • Если рычаг повернут не должным образом, на двумя проводами подайте напряжение в 12В на контакты разъема мотора. Тут речь идет о желтых проводах. Так вы сможете вернуть рычаг в правильное положение;
  • Установив микромоторедуктор, проверьте его на предмет работоспособности, плюс проследите, как двигается привод заслонки вашего отопителя, исправно ли «пашет» рычаг управления печкой для регулировки температуры.

Выполним ремонт или замену заслонки и привода печки, вы сможете вернуть отопителю прежнюю функциональность и самостоятельно определять, какой температурный режим будет установлен внутри салона вашего ВАЗ 2110.

 Загрузка …


Что делать, если не работает заслонка печки ВАЗ-2112

В холодное время года многие владельцы «Жигулей» заинтересованы в исправном состоянии обогревателя. Однако как поступить и что делать, если не работает заслонка печки ВАЗ-2112? Можно ли исправить сложившуюся ситуацию самостоятельно? В чём может быть причина неисправности автомобильного нагревателя?

Если грамотно ухаживать за авто, проводить периодическую профилактику, дорогостоящий ремонт обойдется в копейку.

Содержание

  1. Основные причины неработоспособности печки ВАЗ-2112
  2. Как проводится диагностика?
  3. Проверка температурного датчика
  4. Проверка исправности контроллера САУО
  5. Заслонка системы отопителя
  6. Проверка микроредуктора
  7. Проблема: не меняется скорость отопления
  8. Резистор сопротивления
  9. Особенности ремонта
  10. Этапы разборки
  11. Этапы сборки

Основные причины неработоспособности печки ВАЗ-2112

Перед тем как проводить ремонтные мероприятия, крайне важно побеспокоиться об успешной диагностике. Вот в чём заключаются причины этой проблемы:

  • отсутствие возможности регулировки температурного режима;
  • печка не поддаётся изменению скорости отопления;
  • поломка элементов, которые должны распределять тёплые воздушные потоки по всему автомобильному салону;
  • нарушения в температурном датчике, установленном на потолке;
  • неисправность контроллера САУО;
  • протечка тосола.

Проведение диагностических мероприятий позволит понять, в чём заключается проблема и как её можно успешно устранить.

Как проводится диагностика?

Перед тем как проводить ремонт заслонки, крайне важно произвести диагностику. Какие вложенные задачи нужно выполнить?

Проверка температурного датчика

Для проверки рекомендуется достать концы температурного датчика, расположенные на потолке автомобиля, и подать напряжение 1,2 В. При этом напряжение желательно подавать на клеммы плюса и минуса. Затем настроить контроллер в двух положениях: min (синяя точка), max (красная). При этом вентилятор вращаться не должен.

Проверка исправности контроллера САУО

Для диагностики используют мультиметр, измеряющий напряжение на розовом и коричневом проводах. При этом следует включить зажигание и начать прокручивание ручки температурного датчика. Нужно отметить, что при проблемах с контроллером может не работать заслонка печки. Несмотря на это, рекомендуются произвести дополнительные проверки.

Заслонка системы отопителя

Печка включает в себя 2 заслонки:

  • верхнее устройство используют для регулировки забора холодного воздуха;
  • нижнее устройство должно контролировать поступление горячего воздушного потока от радиатора отопителя.

Если происходит поломка приводного механизма или заслонки, обогреватель начинает слабо греть. Кроме того, может сильно жарить или не подавать малейшего тепла.

И вот в чём может заключаться неисправность заслонки используемой печки:

  • закусывание устройства;
  • заклинивание;
  • поломка привода;
  • перекос устройства;
  • заклинивание из-за ржавчины.

Нужно отметить, что металлические заслонки печки могут клинить от ржавчины. При этом пластиковые модели часто перекашиваются из-за горячего воздуха.

Проверка микроредуктора

Для этой диагностики традиционно используют омметр. Вначале рекомендуется установить градусы на минимальном показателе и подождать около 15 секунд, после чего отсоединить разъём контроллера и на запущенном моторе замерить сопротивление между контактами Х1.4, а также Х1.1. При этом заслонка отопителя у ВАЗ-2112 должна показывать 3,2–5 кОм. Если же выявлена поломка микроредуктора, предстоит разборка автомобильной печки.

Проблема: не меняется скорость отопления

Такая неисправность может заключаться в одном из следующих моментов:

  • работа печки только в третьем режиме;
  • функционирование устройства только в первых двух режимах.

Основная задача — это успешный поиск месторасположения резистора сопротивления. При этом в любом случае ремонт всё-таки необходимо будет осуществить.

Резистор сопротивления

Ещё одна возможная поломка заключается в резисторе сопротивления, причём любая автомобильная печка обладает двумя спиралями сопротивления. Если успешно работают обе спирали, электродвигатель отопительного оборудования будет функционировать на первой скорости. Если же резистор будет работать на первой спирали, становится доступной только вторая скорость. Третья скорость является максимальной и она не предусматривает включение резистора. В связи с этим крайне важно обратить внимание на резистор сопротивления и понять, в чём заключается проблема.

Особенности ремонта

Итак, как нужно проводить ремонт заслонки печки? Прежде всего, нужно разобрать заслонку, а затем поменять её.

Этапы разборки

Зная, где находится заслонка печки на ВАЗ-2112, и внимательно ознакомившись с инструкцией транспортного средства, можно понять, какие этапы следует пройти:

  1. Имеющаяся жидкость, которая должна использоваться для охлаждения, вначале выливается полностью.
  2. Отключение автомобильной аккумуляторной батареи с отсоединением клеммы «минус».
  3. Снятие облицовочных материалов, накладки для ветрового стекла и шумоизоляционной обивки.
  4. Снятие вентилятора, который установлен внутри печки.
  5. Отсоединение хомута, который является частью вакуумного шланга.
  6. Снятие корпуса воздухозаборной конструкции обогревателя. Эти действия отличаются щепетильностью и требуют много времени. Если предварительно снять приборную панель, можно понять, как добраться до заслонки печки ВАЗ-2112 в минимальные сроки.
  7. На следующем этапе нужно снять все детали, используемые для крепления радиатора.
  8. После этого отсоединяется задний кожух отопителя.
  9. Из отопителя вытаскивают радиатор.
  10. Теперь можно поменять саму деталь. После успешной замены благополучно решается проблема, связанная с тем, что у ВАЗ-2112 заслонка отопителя не работает.

Зная, как снять заслонку печки, следует позаботиться о том, чтобы была проведена правильно обратная сборка.

Этапы сборки

Новая деталь должна быть установлена специальным образом: вилка на её оси должна войти в надёжное зацепление с рычагом. При этом требуется открытый механизм заслонки, поэтому её лучше всего оставить приподнятой. В противном случае элемент не сможет открываться по оптимальной схеме и печка по-прежнему не будет работать. Только правильная установка гарантирует, что отопитель будет успешно функционировать.

Интересуясь, как поменять заслонку печки ВАЗ-2112, следует понимать, что всё будет выполняться в обратном порядке.

В обязательном порядке в завершение процедуры заливается охладитель и проверяется функциональность детали, герметичность конструкции шлангов и всех соединений. Затем нужно включить обогреватель и внимательно следить за ним.

Только если отсутствует такая проблема, как не открывается заслонка печки ВАЗ-2112, можно оставаться довольным результатом замены оборудования.
