Лада калина как разобрать панель приборов: Как разобрать панель приборов Лада Гранта и Калина 2 » Лада.Онлайн

Содержание

Снятие и установка торпеды автомобиля Лада Калина

Снимаем панель приборов в сборе с отопителем для замены радиатора отопителя, снятия электродвигателя вентилятора отопителя, а также для снятия отопителя в сборе.

Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Сливаем охлаждающую жидкость из системы охлаждения.

Снизу автомобиля головкой на 8 ослабляем затяжку хомутов и отсоединяем шланги от патрубков радиатора отопителя, проходящих через щиток передка.

Высокой головкой «на 10» отворачиваем гайку крепления отопителя к щитку передка. Вынимаем салонный фильтр (см. «Замена фильтрующего элемента системы вентиляции и отопления»).

Отверткой отворачиваем четыре самореза крепления корпуса фильтра.

Отворачиваем гайки крепления рулевой колонки и опускаем колонку на пол.

Отсоединяем наконечники проводов от выключателя сигналов торможения.

Снимаем облицовку туннеля пола.

Разъединяем семь колодок жгутов проводов за блоком реле и предохранителей.

Головкой на 13 отворачиваем с обеих сторон болты крепления кронштейнов консоли к туннелю пола.

Под передними сиденьями высокой головкой «на 10 отворачиваем гайки крепления воздуховодов, направляющих воздух к ногам пассажиров заднего сиденья и снимаем воздуховоды со шпилек (для наглядности сиденье снято).

Поддеваем отверткой торцевую заглушку

Снимаем торцевую заглушку с правой стороны панели приборов и с левой стороны

Головкой на 13 отворачиваем по два болта крепления панели приборов с обеих сторон.

Снимаем левую и правую обивки передних стоек.

Крестообразной отверткой отворачиваем саморез правого крепления передней облицовки панели приборов.

Так же отворачиваем саморез левого крепления облицовки.

Снимаем переднюю облицовку панели приборов, преодолевая сопротивление семи пружинных держателей.

Расположение держателей

Головкой на 10 отворачиваем семь гаек крепления панели приборов перед ветровым стеклом (три гайки слева на фото не видны).

Головкой на 13 отворачиваем два болта крепления поперечины панели приборов к кронштейну педалей.

Головкой на 13, отворачиваем третий болт крепления поперечины панели приборов к кронштейну педалей.

Головкой на 13, отворачиваем две гайки (под ветровым стеклом) крепления поперечины панели приборов к кузову и снимаем наконечник «массового» провода со шпильки.

Отсоединяем колодку жгута проводов от блока управления двигателем (см. «Снятие контроллера»).

Сдвигаем воздуховоды, подводящие воздух к ногам пассажиров заднего сиденья, к задней части автомобиля отсоединяя их от отопителя.

Отводим панель приборов от щитка передка

Разъединяем колодку жгута проводов за отопителем

Вынимаем панель приборов в сборе с отопителем из салона. Снимаем контроллер с отопителя, чтобы при работе не повредить его.

Устанавливаем панель приборов в обратной последовательности. При установке панели приборов следим, чтобы патрубки радиатора отопителя вошли в отверстие в щитке передка.

Заливаем охлаждающую жидкость в систему охлаждения и доводим ее до нормы.

Как разобрать переднюю панель на калине

ОСОБЕННОСТИ КОНСТРУКЦИИ
На автомобиль установлена панель приборов сборной конструкции, состоящая из декоративной панели и каркаса панели.

Декоративная панель представляет собой формованную пластмассовую деталь, прикрепленную винтами к каркасу. К декоративной панели прикреплены контрольные приборы, органы управления автомобилем, системой отопления (кондиционирования) и вентиляции, а также накладки, закрывающие узлы, расположенные под панелью приборов, или служащие для установки приборов, органов управления; сопла воздуховодов, вещевой ящик.

Каркас панели состоит из стальной арматуры, к которой прикреплены элементы рулевого управления, жгуты проводов и блоки систем электрооборудования автомобиля, модуль подушки безопасности переднего пассажира. Каркас прикреплен к передним стойкам, щиту передка, основанию кузова и входит в его силовую структуру.

Л ада К алина 2 . СНЯТИЕ И УСТАНОВКА ЭЛЕМЕНТОВ ПАНЕЛИ ПРИБОРОВ

Вам потребуются: пластиковая монтажная лопатка или отвертка с тонким плоским лезвием, отвертка с крестообразным лезвием.

В данном подразделе описано снятие только наружных элементов панели. Снятие декоративной панели и силового каркаса – сложная и трудоемкая работа, требующая специальных навыков. Для ее выполнения обращайтесь в специализированный сервисный центр.

10. Выверните два винта крепления центральной накладки панели приборов.

11. Потяните назад и отсоедините накладку от панели, преодолевая сопротивление фиксаторов (рис. 11.17).

ПРЕДУПРЕЖДЕНИЕ Действуйте осторожно, так как фиксаторы очень жесткие и при чрезмерном усилии можно испортить внешний вид накладки или панели приборов.
12. Отведите накладку от панели на длину присоединенных проводов.
13. Отсоедините колодки жгутов проводов от выключателя аварийной сигнализации.

Рис. 11.16. Расположение фиксаторов крепления блока управления климатической системой (вид с внутренней стороны блока)

Рис. 11.17. Расположение отверстий для фиксаторов крепления центральной накладки панели приборов (вид со снятыми накладкой, блоком управления климатической системой и дисплеем)

25. . а затем снимите корпус ящика.

26. Установите снятые элементы панели приборов в порядке, обратном снятию.


Статья посвящена вопросу о том, как снять торпеду на Калине. Сама по себе эта процедура несложная и ее можно проделать самостоятельно, не обращаясь в автосервис. Для чего это обычно делается? Для проведения некоторых манипуляций внутри салона, например, если владелец авто хочет наладить шумоизоляцию.

Как снять торпеду на Калине? Этот автомобиль известен своими многочисленными заводскими недоработками. Одна из них – приборная панель (торпеда). Изготавливают ее вручную, по этой причине во время эксплуатации машины появляются скрипы и неприятные звуки. Снятие торпеды своими руками производится поэтапно.

Процедура делается двумя основными способами:

  • С демонтажем отопителя. Это классический вариант, больше подходящий новичкам. Они во время работы смогут подробно рассмотреть все детали и узлы.
  • Так называемый «дедовский способ». Этот вариант намного сокращает рабочий процесс.

Нам понадобится набор отверток и много терпения:

  • Четырехгранная отвертка.
  • Обычная отвертка.
  • Лента или маркер, с помощью которых можно будет обозначать отсоединенные провода.

Алгоритм действий:

  • Для начала отсоединяем уплотнитель из резины, который не дает снять торпеду. Он без особого труда отгибается при помощи обычной отвертки.
  • Теперь пришла очередь пластикового кожуха, который крепится тремя клипсами. Располагается она на передней стойке крышки. И здесь также используем обычную отвертку, поддев ей панель.
  • Теперь нам понадобится отвертка четырехгранная. Ей откручиваем крепления, которые держат накладки перед стеклом и отсоединяем их.
  • Проведя все эти процедуры, вы откроете доступ к накладке черного цвета под стеклом. Крепится она саморезами и железными клипсами. Аккуратно отсоединяем и снимаем.
  • Теперь следует вытащить все саморезы, которые наблюдаются вблизи, после чего демонтируем накладки с боковых воздуховодов.

После проведения всех манипуляций, указанных выше, нужно перейти к разборке самой торпеды.

Процесс действия:

  • Откручиваем пепельницу, которая крепится четырьмя саморезами.
  • После того как пепельницу вытащили, появляется возможность дотянуться до двух заглушек, располагающихся по краям аварийки. Вытаскиваем их с помощью обычной отвертки.
  • После этого можно увидеть, что под заглушками имеются еще саморезы. Они придерживают консоль и, соответственно, их также необходимо выкрутить.
  • Пришла очередь вытащить консоль, делать это нужно очень аккуратно, дабы не повредить провода. Заготовленным заранее маркером или лентой маркируем провода, чтобы в дальнейшем не запутаться и отсоединяем проводку.
  • Кожух руля нужно снять, он закреплен двумя болтами и пятью саморезами. Для этой процедуры нам понадобится ключ на десять.
  • Переходим к кожуху торпеды, снимаем его, открутив два самореза.
  • Снимаем печку.
  • Рулевое колесо также снимаем.
  • Проверяем, все ли крепления сняты.
  • Снимаем саму торпеду.

Вот и все, таким образом снимается торпеда на этом транспортном средстве.

Как уже было написано выше, разбирают торпеду для того, чтобы тюнинговать Калину. Так как этот автомобиль не может похвастать своим дизайном, а также внутренним и внешним оформлением. Обычно автовладельцы устанавливают подсветку панелей, меняют их или перекрашивают.

Безусловно, подобный тюнинг достаточно сложен, можно сказать, что даже радикален. Однако все-таки целесообразен. Потому что «родная» заводская панель делается из ужасного пластика.

Самый простой вид тюнинга панели – покраска. Сделать это достаточно просто и никакие навыки не требуются. Вам понадобится обычная аэрозолевая краска, цвет подбирается индивидуально и обсуждать его смысла нет.

Для начала, панель следует очистить от пыли и грязи и обезжирить. Желательно панель предварительно снять, так будет удобнее ее покрасить. Внимательно осмотрите панель на предмет наличия неровностей и шероховатости. При необходимости ее нужно будет обработать мелкой наждачкой.

Теперь наносим два-три слоя грунтовки. Не забываем дать подсохнуть каждому из них. После чего приходит очередь и самой покраски. Выполняется данная процедура точно также – два-три слоя, между которыми время на просушку. После подсыхания краски, на панель нужно нанести лак. Обратите внимание, что лак с краской должны наноситься тонким слоем, дабы не было никаких подтеков.

В принципе вот и все. Теперь читателю понятно, как можно самостоятельно заняться этими далеко не хитрыми процедурами. Как снять торпеду на Калине – подробно описано выше. А раз уж вы решились это сделать, то почему бы заодно приборную панель не покрасить? Небольшой и красивый тюнинг не вредил еще не одному автомобилю.

Как снять панель на Калине? Этот вопрос задают практически все автолюбители, которые приобрели новенькую или подержанную машинку АвтоВАЗа. Лада Калина — практически легендарная машина, про нее существует масса анекдотов и историй. Конечно, слушать все это довольно увлекательно, но когда сам сталкиваешься с одной из шуточных проблем, то уже не до смеха.

Калина имеет много разных недоработок, и одна из них — приборная панель. На заводе ее монтаж выполняют вручную, из-за чего позже могут возникать скрипы, неприятный шум и другие надоедливые звуки во время поездки. Проверяют исключительно зазоры, а на качество соединения торпеды редко обращают внимание.

Из-за этого множество владельцев пытается самостоятельно снять панель, чтобы устранить источник шума. Но и это сделать не так просто. Снятие панели приборов проводится в несколько этапов, при этом стоит все отсоединять крайне осторожно.

Разборка панели

Для проведения демонтажа панели приборов в Калине следует вооружиться набором качественных отверток и терпением. Для работы потребуется:

  • крестовая отвертка;
  • шлицевая отвертка;
  • ключ на 10 с круглой головкой;
  • маркер или лента для обозначения отсоединенных проводов.

Разборка начинается с боков. Как снять торпеду? Последовательность такая:

  1. Первым делом нужно отсоединить резиновый уплотнитель, который мешает снять панель. С помощью плоской отвертки отгибаем его, чтобы освободить место для демонтажа.
  2. Дальше нужно снять пластиковый кожух на трех клипсах. Он находится на передней стойке крышки. Опять-таки пригодится плоская отвертка, которой можно поддеть панельку.
  3. Следующий шаг — отсоединить накладки перед стеклом. Открутить их можно при помощи крестовой отвертки, выкрутив крепления с обеих сторон.
  4. После этого получится снять черную накладку под стеклом. Она закреплена на железных клипсах и саморезах, поэтому спешить не стоит. Медленно тянем на себя, пока она не отсоединится. Может получиться такая штука, что клипсы застрянут под панелью или часть из них вовсе будет отсутствовать.
  5. Откручиваем все саморезы, которые есть поблизости, и снимаем накладки с боковых воздуховодов.

После снятия всех боковых и побочных элементов можно приступать к демонтажу центральной части.

Демонтаж консоли

Теперь нужно заняться последовательной разборкой панели в Калине на детали. Как разобрать панель?

  1. Снимаем пепельницу: оттягиваем на себя до упора и откручиваем 4 самореза, на которые она закреплена.
  2. После этого можно добраться до двух заглушек. Они находятся по бокам от аварийки. Поддеваем плоской отверткой и откладываем в сторону.
  3. Откручиваем саморезы, которые находятся под заглушками. Эти крепления снизу держат консоль.
  4. После того как два самореза извлечены, тянем на себя консоль (щиток), но медленно, чтобы не порвать проводку. Отсоединяем проводку, сначала маркируя провода, чтобы потом не перепутать где какой.
  5. Теперь откручиваем кожух руля. Его держит 2 болта, для которых пригодится ключ на 10, и 5 саморезов.
  6. Далее отсоединяем кожух приборной панели. Здесь всего 2 самореза.
  7. Сверху панель закреплена гайками. Их должно быть минимум 7 штук.
  8. Как видим, воздуховод печки намертво закреплен. Что делать? Придется сорвать 2 стопорные шайбы и выкрутить оставшиеся саморезы, которые, собственно, и закрепляют панель на месте. Для крепления хватит только саморезов.
  9. Далее можно попробовать снять руль. Если не получилось, придется слегка потрудиться и найти оставшиеся крепления. В любом случае ищем все скрытые саморезы и выкручиваем до последнего.
  10. Тянем панель на себя. Если поддается, значит, выкручено все. Если где-то она не хочет отходить, вооружаемся отверткой и выкручиваем скрытые крепления.
  11. После этого ее можно отсоединить.

Вот и вся инструкция, как снять панель приборов в Ладе Калине.

Тюнинг панели приборов — одна из основных причин, почему разбирают торпеду и прилежащие к ней детали. Лада Калина не отличается ярким оформлением и интересным дизайном. Что можно с этим поделать? Установить подсветку панелей.

Такое решение поможет улучшить видимость показателей. Кроме того, изменится и восприятие салона. Можно еще сменить панель на другую или перекрасить ее детали. Такой тюнинг панели приборов -радикальная мера, но абсолютно оправданная. Пластик, из которого сделана панель, просто ужасен.

Демонтаж панели — дело кропотливое, но самое тяжелое — собрать потом все это воедино, чтобы панель не скрипела.

Нужно подгонять детали хорошо и плотно, тогда не будет возникать никаких звуков. Если предварительно пометить проводку, то с подсоединением всех приборов не должно возникнуть трудностей.

Как разобрать щиток приборов лада гранта

Многие владельцы практичной отечественной малолитражки Лада Калина со временем сталкиваются с не дающим покоя вопросом как снять панель приборов?

За годы эксплуатации в рассматриваемом нами автомобиле проявили себя некоторые недостатки, среди которых затаилась приборная панель. Этот салонный компонент досаждает владельцам Лада Калина скрипами и прочими шумами в движении, да еще и «исполняет» это с завидным постоянством, поэтому многие чаще задаются вопросом: как снять панель приборов. Для сборщиков и контролеров производителя во время производственного цикла в приоритете стоит обеспечение правильности зазоров. Здесь создается впечатление, что качеством посадки панели и надежностью ее фиксации мало кто интересуется.

Упорных владельцев это не останавливает, и они самостоятельно осуществляют снятие торпеды с целью устранения указанных и надоедливых «участников интерьерного оркестра», главное знать, как снять панель приборов. Снять данное изделие достаточно непросто, поэтому отважившемуся на такой эксперимент субъекту рекомендуем изучать мануалы, в том числе и приведенный здесь материал.

Сама работа подразумевает следование нескольким обязательным этапам, причем съем каждого из элементов конструкции, в том числе и снятие торпеды необходимо выполнять с особой осторожностью.

Разбираем панель на Калине

Как разобрать панель приборов правильно? Демонтажная процедура на машине Лада Калина требует привлечения нехитрого набора инструментов.

Рассмотрим его подробней:

  • отвертки с крестовым наконечником и плоским профилем;
  • головка размерностью на «10»;
  • маркер, позволяющий наметить отсоединенные разъемы подводящих проводов, что предотвратит путаницу при сборке.

Алгоритм действий предусматривает начало выполнения манипуляций по бокам панели.

  1. Отсоединяем резиновый уплотняющий компонент, мешающий в данный момент полноценному съему конструкции. Это выполняем посредством отгибающих действий и с помощью плоской отвертки.
  2. Снимаем пластмассовый кожух, который зафиксирован тремя клипсами. Он располагается на передней стойке. Здесь также на помощь спешит плоская отвертка, ведь только ей под силу отжать панельку.
  3. Демонтируем накладки, располагающиеся непосредственно перед стеклом. Осуществляем это путем выкручивания крепежа, причем с двух сторон.
  4. Теперь открывается доступ к съему черной накладки (также под стеклом). Она фиксируется не только железными клипсами, но и винтами. После освобождения от всех крепежных компонентов тянем накладку на себя и радуемся ее медленному сходу с посадочного места.
  5. Переходим к демонтажу накладок с боковых дефлекторов. Производим это также выкручиванием крепежа.
  6. Далее концентрируемся на центральном секторе панели Лада Калина.

Демонтируем консоль на Калине

Этот этап предполагает снятие торпеды Лада Калина на составные компоненты.

  1. Извлекаем пепельницу: тянем на себя и выкручиваем 4 винта. Ими она удерживается в своем гнезде.
  2. Далее добираемся до пары заглушек, которые располагаются по оба бока от аварийной кнопки. Их необходимо поддеть все той же отверткой и отложить в сторону.
  3. Переходим к винтам, располагающимся под заглушками. Именно эти крепежные компоненты удерживают консоль снизу.
  4. Выкрутив пару саморезов, начинаем тянуть консоль к себе. Выполняем не спеша, дабы избежать порыва электрических коммутаций.
  5. Производим отсоединение кабельных колодок от гнезд токоприемников, одновременно маркируя их.
  6. Пришло время открутить кожух рулевой колонки. Он удерживается парой болтов размером на «10» и пятью винтами.
  7. Откручиваем саморезы (2 шт.), удерживающие кожух самой панели.
  8. Верхний участок панели удерживается гайками, число которых должно равняться семи. «Побеждаем» их.
  9. Проблематичен съем воздуховода печки. Для его «капитуляции» срываем две стопорные шайбы, после чего откручиваем оставшийся перечень саморезов. При последующем монтаже именно этого мелкого узла достаточно обойтись только винтами.
  10. Отыскиваем по периметру все «запрятавшиеся» винты и «приговариваем» их к безоговорочному выкручиванию.
  11. Только теперь можно аккуратно потянуть панель к себе. Если она вас «слушается», значит все исполнено корректно. При появлении каких-то преград отыскать «притаившийся» крепежный элемент несложно.

Проверяем: все ли электрические коммутации у нас рассоединены? Если да, то демонтажная процедура на модели LADA Kalina подошла к концу.

Подведем итоги

Кроме непреодолимого желания владельцев LADA Kalina победить «сверчков» в панели присутствует еще один повод для снятия конструкции, это касается и снятие торпеды. Это благородная цель тюнинга, тем более, теперь многие знают, как разобрать панель приборов.

Отечественный производитель обделил LADA Kalina шикарным дизайном и качеством материала панели с разнообразием подсветок и электронных «примочек». Несгибаемые владельцы и здесь не сдались, и смело устанавливают в штатную конструкции модные щитки приборов с неоновым свечением, перекрашивают отдельные компоненты, монтируют подсветку (в том числе и для ног), а также выполняют великое множество модерновых «штучек». Главное достигать хорошей подгонки деталей и панель отблагодарит владельца ласкающим слух молчанием.

Инструменты:

  • Гаечный ключ рожковый на 10 мм
  • Ключ трещоточный
  • Удлинитель
  • Головка на 8 мм
  • Высокая головка на 10 мм
  • Головка на 13 мм
  • Головка на 21 мм
  • Головка Torx T20
  • Отвертка крестовая средняя
  • Отвертка плоская большая

Детали и расходники:

  • Емкость техническая
  • Охлаждающая жидкость

Примечания:

Работу проводите в случае необходимости замены панели приборов, жгута проводов панели и элементов системы отопления и вентиляции.

1. Отсоедините клемму провода от «минусового» вывода аккумуляторной батареи.

2. Слейте жидкость из системы охлаждения двигателя, как описано в этой статье.

3. В моторном отсеке снимите фильтр системы отопления и вентиляции, как описано здесь.

4. Крестовой отверткой отверните четыре самореза крепления к панели приборов кожуха фильтра системы отопления и вентиляции и снимите кожух.

5. Ослабьте затяжку хомутов крепления подводящего и отводящего шлангов отопителя и снимите шланги с патрубков 2 радиатора отопителя. Высокой головкой на 10 мм с удлинителем отверните гайку 1 шпильки крепления фланца патрубков радиатора отопителя к щитку передка.

6. В салоне автомобиля снимите крышку монтажного блока, как описано в этой статье.

7. Снимите комбинацию приборов, как описано здесь.

8. Снимите облицовку туннеля пола, как описано в этой статье.

9. Отсоедините рулевую колонку от каркаса панели приборов и опустите ее на пол или демонтируйте кнопку полностью, как описано в этой статье.

10. Снимите центральную накладку панели приборов, как описано здесь.

11. Снимите уплотнители проемов правой и левой дверей в местах установки панели приборов и обивок передних стоек.

12. Преодолев сопротивление фиксаторов, снимите левую боковую накладку панели приборов.

13. Аналогично снимите правую боковую накладку панели приборов.

14. Подденьте отверткой обивку левой передней стойки и, преодолевая сопротивление пистонов, снимите обивку.

15. Аналогично снимите обивку правой передней стойки.

16. Снимите ручку регулятора направления пучков света фар, потянув ее на себя.

17. Головкой на 21 мм отверните гайку крепления регулятора к панели приборов и снимите гайку.

18. Выньте регулятор направления пучков света фар из отверстия панели приборов.

19. Отверткой отожмите два фиксатора на вещевом ящике и выведите верхний край ящика из панели приборов.

20. Откройте вещевой ящик на большой угол и, приложив необходимое усилие, стяните четыре разрезные петли ящика со своих осей.

21. Рядом с проемом левой двери головкой на 10 мм отверните гайку 1 крепления наконечника «массового» провода и снимите его со шпильки.

22. Головкой на 10 мм отверните две гайки крепления наконечников «массовых» проводов к правому кронштейну консоли панели приборов и снимите наконечники проводов со шпилек.

23. Головкой на 13 мм отверните болт крепления правого кронштейна консоли панели приборов к кронштейну кузова.

24. Аналогично отверните болт крепления левого кронштейна консоли панели приборов к кронштейну кузова.

25. Сожмите два фиксатора и отсоедините колодку жгута проводов от выключателя сигналов торможения.

26. Нажав на фиксатор, отсоедините колодку жгута проводов от модуля педали «газа».

27. Отсоедините колодку жгута проводов панели приборов от колодки жгута проводов датчика положения педали сцепления.

28. С правой стороны панели приборов, нажав на фиксатор, отсоедините одну колодку жгута проводов от контроллера.

29. Сдвинув отверткой фиксаторы колодок, отсоедините две колодки жгутов проводов от монтажного блока предохранителей и реле.

30. Отсоедините две колодки переднего жгута проводов моторного отсека.

31. Головкой на 13 мм отверните два болта крепления каркаса панели приборов к кронштейну щитка передка (для наглядности облицовка панели приборов снята). Стрелками показаны болты крепления каркаса панели приборов к кронштейну щитка передка (для наглядности облицовка панели приборов снята).

32. Головкой на 13 мм отверните два болта левого крепления каркаса панели приборов к кронштейну боковой панели.

33. Аналогично отверните два болта правого крепления каркаса панели приборов к кронштейну боковой панели.

34. Выньте панель приборов в сборе с каркасом, отопителем и воздуховодами через дверной проем.

Примечание:

Цифрами на двух фото показаны соединяющиеся между собой колодки жгутов проводов на панели приборов и щитке передка.

35. Для снятия пластмассовой облицовки панели приборов крестовой отверткой отверните два винта под комбинацией приборов.

36. Под крышкой монтажного блока, крестовой отверткой отверните три винта с левой стороны и один винт с правой стороны.

37. Тем же инструментом отверните пять винтов с правой стороны панели приборов.

38. Под центральной накладкой панели приборов отверните два винта в центре и один винт сверху.

39. Крестовой отверткой отверните четыре самореза крепления блока управления отоплением и вентиляцией к облицовке панели приборов.

40. Отсоедините колодку жгута проводов от прикуривателя.

41. Отверните два винта нижнего крепления облицовки панели приборов к каркасу.

42. Крестовой отверткой отверните винт левого верхнего крепления облицовки панели приборов к каркасу.

43. Аналогично отверните винт правого верхнего крепления облицовки.

44. Крестовой отверткой отверните два самореза крепления воздуховода обдува стекол и снимите его.

45. Тем же инструментом отверните саморез крепления воздуховода правого бокового дефлектора и снимите его.

46. Отверните саморез крепления воздуховода левого бокового дефлектора и снимите его.

47. Снимите облицовку панели приборов с каркаса.

48. Установите облицовку панели приборов и панель приборов в сборе с каркасом и отопителем в обратной последовательности.

В статье не хватает:

  • Фото инструмента
  • Качественных фото ремонта

Разборка панели Лада Гранта или Лада Калина 2 производится в случае ее ремонта или доработки.

Потребуется: снять приборную панель, приготовить плоскую отвертку и вилку.

В первую очередь демонтируем заднюю крышку, отщелкнув фиксаторы по ее периметру.

Чтобы снять стрелки потребуется аккуратно вставить вилку, действуя ей в качестве рычага, вытягиваем стрелку вверх. Чтобы не было трудностей при обратной установке, сделайте фото положения стрелок до их демонтажа.

Осталось только извлечь плату из корпуса, отсоединяя разъем ЖК экрана.

Сборка комбинации приборов осуществляется в обратной последовательности. Особое внимание уделите установке стрелок, важно, чтобы их ходу ничего не мешало.

Напомним, вместе с доработкой подсветки панели приборов можно также улучшить подсветку блока управления печкой.

Как снять панель приборов на ладе калине

В салоне Калины

Панель приборов автомобиля Лада Калина выполнена из более мягкого пластика, чем приборные панели других моделей Волжского автомобильного концерна. Несмотря на это, качество сборки торпеды данной машины оставляет желать лучшего. В первую очередь связано это с тем, что процесс сборки приборной панели автомобиля Лада Калина не автоматизирован.

Все собирается вручную, поэтому качество подгонки отдельных деталей торпедки напрямую зависит от опыта и умения рабочего персонала. Когда машина сходит с конвейера, отдел технического контроля проверяет только ширину зазоров приборной панели, на надежность закрепления внутренних элементов внимания никто не обращает. А зря, ведь, по опросам владельцев, одним из самых больших недостатков машины является скрип плохо закрепленных элементов приборки. Именно поэтому многие автолюбители интересуются, как снять панель приборов на автомобиле Лада Калина для создания дополнительной шумоизоляции.

Снятие панели приборов на Ладе Калине, не оснащенной подушкой безопасности переднего пассажира, — сравнительно простая процедура, и ее можно провести, даже не имея специальных навыков.

Демонтаж приборной панели автомобиля

Здесь спрятаны крепления торпеды

Если вас замучили скрипы во время движения и вы думаете, как разобрать панель передка автомобиля Лада Калина, вам пригодится следующая инструкция.

Для демонтажа торпедки понадобятся такие инструменты:

  • крестовая отвертка с короткой ручкой;
  • шлицевая (минусовая) отвертка с короткой ручкой;
  • трубчатый ключ на 10;
  • маркер.

Кроме того, потребуется толика терпения и аккуратность при выполнении работ.

Алгоритм действий при разборе и снятии торпедки.

  1. Для начала необходимо отогнуть резиновые уплотнители передних дверей от передних стоек.
  2. После этого нужно снять пластиковые накладки передних стоек. Каждая из них держится на 3 клипсах. Используйте шлицевую отвертку в качестве рычага.
  3. Далее необходимо открутить саморезы, крепящие верхнюю переднюю (по ходу движения) накладку панели. Их 2: один справа, другой слева, оба расположены возле стоек.
  4. После этого нужно снять верхнюю переднюю накладку, осторожно потянув ее на себя. Она закреплена не только саморезами, спереди ее удерживают клипсы. Снимая панель, постарайтесь не растерять их.
  5. Затем необходимо открутить все саморезы и снять накладки на боковых воздуховодах.

Теперь можно приступить к демонтажу центральной консоли.

  1. Сначала нужно снять пепельницу. Для этого достаточно вытянуть ее до упора назад (по ходу движения авто) и открутить 4 самореза, которыми она крепится к консоли.
  2. Затем необходимо поддеть отверткой и вытащить заглушки, расположенные справа и слева от кнопки аварийной сигнализации.
  3. После этого нужно открутить 2 самореза, расположенных под заглушками и закрепляющих центральную консоль снизу.
  4. Теперь следует аккуратно вытянуть консоль на себя и отсоединить от нее всю проводку, предварительно пометив маркером, что куда крепится. Если у вас нет маркера, можно сфотографировать на телефон, какие провода куда втыкаются.
  5. После демонтажа центральной консоли нужно открутить 2 болта и 5 саморезов и снять кожух рулевой колонки.
  6. Затем необходимо выкрутить 2 самореза и демонтировать внешнюю накладку комбинации приборов.
  7. Далее нужно открутить сверху ключом на 10 все гайки крепления приборной панели.
  8. После этого необходимо оторвать стопорные шайбы, на которые посажен воздуховод отопителя, выкрутить остальные саморезы, закрепляющие приборную панель, и снять ее, вытянув на себя.

Во время установки нужно прикрепить торпедку к воздуховоду саморезами.

Замена лампочек в комбинации приборов

Наверное, почти все владельцы автомобилей семейства Лада Калина хотя бы раз за время эксплуатации своего транспортного средства сталкивались с такой ситуацией: садишься в машину, поворачиваешь ключ в замке зажигания, а подсветка панели приборов не горит. Или может не гореть лампочка подсветки жидкокристаллического индикатора. Это распространенная проблема в автомобилях первого поколения. Дело в том, что, по признанию руководства Волжского автомобильного завода, лампы освещения комбинации приборов и салона для семейства Лада Калина до 2013 года заказывали у сомнительного производителя.

Снятие и разбор комбинации приборов осуществляются в следующем порядке.

  1. Сначала нужно отключить массу или снять минусовую клемму с отрицательного вывода аккумуляторной батареи.
  2. Затем необходимо опустить рулевую колонку в крайнее нижнее положение.
  3. После этого следует снять декоративную накладку комбинации приборов, открутив 2 самореза.
  4. Далее нужно вытянуть накладку из ниши.
  5. После этого необходимо аккуратно открутить винты крепления щитка приборов и повернуть щиток «лицом» вниз. Станет видна зеленая колодка жгута проводов.
  6. При помощи минусовой отвертки нужно аккуратно повернуть черный фиксатор по часовой стрелке.
  7. После установки фиксатора в правильное положение остается только снять щиток приборов.

После того как щиток снят, можно вынимать из него перегоревшие лампы вместе с патронами. Выворачиваются они против часовой стрелки.

Менять лампы лучше вместе с патронами. Если вы прочли инструкцию, но не до конца поняли, как снять панель приборов на автомобиле Лада Калина, обратитесь в официальный сервис.

Для того, чтобы поменять лампы подсветки или чтобы снять облицовку панели приборов, и для других ремонтных работ нужно снять щиток приборов.

Первым делом отсоединяем минусовую клемму от аккумулятора.

Освобождаем рычаг регулировки положения рулевой колонки, смещаем максимально вниз рулевое колесо.

Короткой крестообразной отверткой отворачиваем два самореза крепления облицовки щитка приборов.

На нижние выступы облицовки надеты пружинные фиксаторы, поэтому нужно приложить небольшое усилие чтобы снять облицовку

Вынимаем облицовку из проема панели приборов.

Крестообразной отверткой отворачиваем два винта крепления щитка приборов

Извлекаем щиток из панели приборов

Сдвигаем фиксатор колодки проводов

отсоединяем колодку жгута проводов от щитка.

Снимаем щиток приборов.

Для снятия стекла отверткой или рукой нажимаем поочередно шесть пластмассовых фиксаторов и снимаем стекло.

Для замены ламп подсветки приборов плоскогубцами поворачиваем выступающую часть патрона неисправной лампы против часовой стрелки

и вынимаем патрон с лампочкой из щитка приборов.

Для замены лампы подсветки дисплея поворачиваем патрон лампы торцовым ключом на 8 мм.

Устанавливаем патрон с лампой в щиток и поворачиваем по часовой стрелке до полной фиксации

Светодиодные сигнализаторы установленные в комбинации приборов впаяны в плату и замене не подлежат. Поэтому при выходе из строя сигнализатора, следует заменить комбинацию приборов новой.

Владельцы автомобиля Лада Калина иногда задумываются о том, как снять торпеду, чтобы убрать лишние шумы или заменить радиатор печки. Сегодня я Вам хочу показать подробные фотографии процесса снятия панели своими руками.

Хочу сразу уточнить, что снимать торпеду я буду без слива тосола (без снятия печки).

Как снять торпеду на Лада Калина своими руками:

1. Отгибем уплотнитель передней двери. Тянем аккуратно.

2. Снимаем декор (пластмассовый кожух) с передней стойки крыши. Он держится на 3-х клипсах. На фото уже обклеил крышку.

3. Вот собственно места крепления.

4. Находим два самореза, которые крепят накладку перед стеклом и решетки воздуховодов, и откручиваем их с правой и с левой сторон. Внимание! Понадобится крестовая отвертка с короткой ручкой.

5. Затем можно будет снять пластиковую черную накладку перед стеклом. Аккуратно тянем ее на себя. Данная накладка спереди крепится вот на таких железных клипсах.

Внимание! У меня эти клипсы при снятии почти все ушли под панель. Часть удалось найти, остальные либо за панелью, либо на заводе их не все ставили.

6. Теперь можно снять боковые насадки на воздуховоды. Там нужно интересно открутить саморезы. Кто разбирал, тот поймет.

7. Теперь снимаем “бороду”.

8. Открываем пепельницу, выкручиваем четыре самореза, вытаскиваем пепельницу. Теперь поддеваем из под пепельницы две боковые заглушки, что по разные стороны от кнопки аварийки.

9. Откручиваем два самореза, которые под заглушками, что крепят “бороду снизу”. Ну и тянем “бороду” на себя аккуратно. Отключаем все фишки, не забыв, где они стояли.

10. Снимаем кожух на руле. Всего должно получиться два болта и пять саморезов.

11. Снимаем кожух на приборной панели, открутив два черных самореза.

12. В итоге должно получиться что-то вроде этого!

13. Откручиваем панель сверху. Нам понадобится ключ-трубчатый на 10. Откручиваем все гайки (их порядка 7-9).

Видим, что воздуховод печки у лобовухи посажен на своеобразные стопорные шайбы. Что делаем? Пытаемся их снять в надежде, что потом соберем на место? Не советую! Все равно пластмассовые стерженьки оторвутся. Лучше сразу их оторвать, а подружить панель с воздуховодом можно потом просто использовав саморезы (там есть штатное место под них).

14. Руль снимать не обязательно. Панель слегка неудобно будет снимать, но можно. Кто хочет снять руль — пожалуйста! У меня не получилось его снять.

15. Теперь ищем остальные саморезы, на которые крепится панель во всех местах (во всех боках, нишах).

16. Тянем панель на себя. Она должна сняться. Если не получается, значит какие-то саморезы не откручены. Ищем эти места и откручиваем.

17. Снимаем панель вытаскивая в правый проем пассажирской двери.

Когда Вы уже занялись ремонтом, советую заодно отрегулировать сцепления на Лада Калина своими руками.

🚘 Как разобрать щиток приборов Лады Гранта

Лада Гранта – бюджетный автомобиль, а это значит, что зачастую владельцами автомобиля являются молодые люди, которые не против привнести в свой автомобиль какую-то особенность. Наверно, одним самых популярных методов тюнинга в салоне автомобиля является изменение подсветки приборной доски со штатного зеленого на белый или красный.

Из-за того, что у Гранты щиток приборов полностью электронный подсветку выполняют не лампочки, как это было раньше, а светодиоды, которые уже впаяны на плате щитка приборов. Для изменения подсветки нам потребуется выпаять штатные светодиоды и впаять туда свои, того цвета, который больше всего по душе.

Просим обратить ваше внимание, что все манипуляции связанные с разборкой щитка приборов и вмешательством в его работу могут повлечь выход из строя всего щитка. Все работы вы производите на свой страх и риск!

Сперва снимите щиток приборов с автомобиля, как это сделать мы уже рассказывали в другой статье на нашем сайте, но вкратце напомним:

  • Отключите минусовую клемму с аккумулятора;
  • Снимите крышку блока предохранителей для доступа к нижнему винту крепления декоративного кожуха;
  • Открутите нижний винт декоративного кожуха, два в козырьке и, потягивая на себя, снимите декоративную накладку, для удобства можно опустить руль до упора вниз;
  • Открутите четыре винта крепления щитка приборов к панели приборов и потяните слегка на себя для доступа к разъему;
  • Отключите разъем, подняв вверх фиксирующую лапку.

Далее приготовьте плоскую отвертку или специальные пластиковые лопатки для работы с салонным пластиком и обычную бытовую вилку.

Применив плоскую отвертку или пластиковые лопатки, отщелкните все защелки по периметру щитка приборов. В распор можно вставить пластиковую карту, чтобы они не защелкивались обратно.

После того, как мы сняли крышку, снимите стрелки, используя для этого бытовую вилку, прокручивая стрелку по ходу движения и плавно вытягивая ее верх.

После того как сняли стрелки можно достать плату из корпуса, аккуратно отсоединяя разъем экрана бортового компьютера.

Спасибо за подписку!

Тут просим обратить внимание на тот факт, что на щитках приборов первых лет выпуска экран был припаян к плате и для демонтажа платы потребуется выпаять ножки экрана бортового компьютера. Делать эту операцию самостоятельно рекомендуем только при наличии большого опыта при работе с микроэлектроникой.

Если вы все сделали правильно, итогом работы будет подобная плата щитка приборов. На фото белым отмечены места расположения светодиодов для подсветки шкал, красным светодиоды для подсветки стрелок, синим светодиоды для подсветки экрана бортового компьютера.

Как снять щиток приборов приора

Как снять и установить панель приборов на Лада Приора

Статья для тех, кто планирует самостоятельно снять и разобрать панель приборов на автомобиле ЛАДА Приора.

В процессе снятия панели приборов возможно придется разрезать хомуты на жгутах проводов. Купите хомутов про запас.

В процессе снятия панели нужно будет разъединять колодки с проводами от различных приборов. Промаркируйте колодки относительно друг друга, чтобы при сборке панели не запутаться.

Для выполнения работ по снятию панели вам потребуются: торцовый ключ на 8, торцовый ключ на 10, набор отверток.

Процедура снятия

  1. Отсоединяем минусовой провод от аккумулятора.
  2. Снимаем рулевое колесо.
  3. Снимаем облицовку рулевой колонки.
  4. Снимаем подрулевые переключатели.
  5. Снимаем облицовки тоннеля пола.
  6. Снимаем комбинацию приборов.
  7. Выкручиваем слева и справа винты крепления центральной консоли панели приборов.
  8. Поддеваем отверткой…
  9. ..и снимаем левые и правые сопла обогрева боковых стекол.
  10. при помощи торцового ключа на 10 откручиваем 2 гайки верхнего крепления панели приборов слева и справа.
  11. Поворачиваем 3 фиксатора и снимаем крышку блока предохранителей и реле.
  12. Выкручиваем 4 винта крепления усилителя панели приборов.
  13. Снимаем усилитель.
  14. Выкручиваем слева снизу…
  15. …и справа снизу 2 винта крепления панели приборов.
  16. Выкручиваем винт крепления панели слева от рулевой колонки.
  17. Выкручиваем винт крепления справа под панелью приборов.
  18. При помощи ключа на 8 откручиваем болт крепления массовых проводов панели приборов к кронштейну кузова.
  19. Сдвигаем вправо фиксаторы колодок жгута проводов панели приборов.
  20. Отсоединяем 3 колодки жгута от колодок, установленных на кронштейне.
  21. Разъединяем колодку проводов от замка зажигания.
  22. Отсоединяем колодку с проводами от электроусилителя руля.
  23. При помощи ключа на 10 откручиваем гайку крепления массового провода от кронштейна электронных блоков.
  24. Сдвигаем фиксатор колодки.
  25. Отсоединяем жгут панели приборов от жгута системы зажигания.
  26. Отсоединяем колодку от блока управления электропакетом.
  27. Сдвигаем фиксатор.
  28. Отсоединяем колодку от блока управления подушкой безопасности.
  29. Снимаем панели приборов с автомобиля.
  30. Устанавливаем панель приборов на место в обратном порядке.

Видео по снятию панели приборов:

Как снять приборную панель на приоре

Снятие панели приборов Приоры

Снятие комбинации приборов Lada Priora производится в случае снятия панели, для замены перегоревших ламп, либо для тюнинга панели.

Снятие комбинации приборов Лада Приора

Необходимый инструмент. Крестообразная и прямая отвертки.
Перед началом работ следует отключить минусовую клемму аккумулятора.

Снять крышку монтажного блока:

  1. Повернуть на 90 о три замка крышки блока предохранителей.
  2. Отщелкнуть фиксаторы и снять крышку.

Снимать руль не обязательно, достаточно будет установить рулевую колонку в самое нижнее положение. Затем:

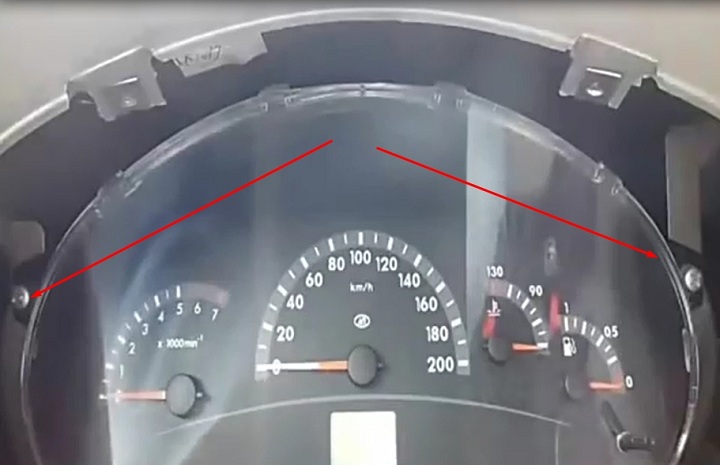

  1. Отвернуть два нижних (№1) и два верхних (№2) самореза крепления накладки приборки с помощью крестовой отвертки.
  2. Снять накладку приборной панели Приоры, выводя 3 выступа накладки из зацепления с панелью.
  3. Отвернуть 2 самореза крепления комбинации приборов, используя крестовую отвертку.

Наклонив верхнюю часть комбинации приборов на себя:
  1. Вывести выступы в нижней части комбинации приборов из пазов панели приборов.
  2. Поддеть плоской отверткой, повернуть фиксатор колодки с проводами панели приборов.
  3. Отсоединить колодку с проводами и снять панель приборов Приоры.

Установка приборки осуществляется в обратной последовательности.

Замена ламп приборной панели Приоры

Замена ламп комбинации приборов производится аналогично с Лада Калина.

Разборка и сборка панели приборов Лада Приора (Lada Priora), Ваз 2170, Ваз 2171, Ваз 2172

Вам потребуются отвертки с плоским и крестообразным лезвием.

1. Выверните три винта крепления дефлектора обдува ветрового стекла лада приора…

2. …и снимите дефлектор.

3. Выверните два винта…

4. …и снимите левое сопло системы вентиляции и отопления.

5. Аналогично снимите правое сопло.

6. Подденьте отверткой и выньте из накладки консоли выключатель обогрева заднего стекла лада приора.

7. Отсоедините колодку жгута проводов от выключателя обогрева заднего стекла.

8. Снимите пепельницу.

9. Выведите из отверстий накладки консоли штифты крышки вещевого отсека и снимите крышку.

10. Выверните четыре винта крепления накладки консоли.

11. Подденьте отверткой…

12. …и выньте из панели приборов контейнер (или снимите магнитолу, если она установлена).

13. Отсоедините колодки жгута аудиосистемы.

14. Выверните два винта крепления накладки консоли лада приора, расположенные по бокам окна под магнитолу.

15. Снимите накладку консоли, преодолевая сопротивление пружинных держателей в верхней ее части.

16. Выдавите с обратной стороны…

17. …и снимите выключатель аварийной сигнализации ваз 2172.

18. Нажмите на фиксатор колодки жгута проводов…

19. …и отсоедините колодку от выключателя.

20. Отсоедините колодки жгута проводов от часов…

21. …от переключателя электродвигателя отопителя…

22. …и от блока управления отопителем.

23. Отожмите фиксатор…

24. …и выньте часы из накладки консоли.

25. Выверните четыре винта крепления блока ваз 2170 управления отопителем к накладке консоли…

26. …и снимите блок.

27. Выверните два винта крепления центрального сопла системы вентиляции к накладке консоли.

28. Отожмите четыре фиксатора сверху…

29. …и четыре фиксатора снизу от сопла…

30. …а затем снимите сопло.

31. Выверните винт крепления блока предохранителей lada priora и реле…

32. …и снимите блок.

33. Отсоедините колодку жгута проводов от выключателя подсветки вещевого ящика.

34. Выверните винт крепления выключателя…

35. …и снимите выключатель.

36. Подденьте отверткой плафон освещения вещевого ящика и выньте его из панели приборов ваз 2171.

37. Отожмите фиксатор и отсоедините колодку жгута проводов от плафона.

38. Выверните два винта крепления левого воздуховода системы вентиляции…

39. …и снимите воздуховод.

40. Аналогично снимите правый воздуховод.

41. Выверните два винта крепления моторедуктора заслонки распределения воздушного потока, снимите моторедуктор…

42. …и отсоедините колодку жгута проводов.

43. Выверните два винта крепления воздухопровода обогрева ног…

44. …и снимите воздухопровод.

45. Выверните два винта крепления распределителя воздухообогрева…

46. …и снимите распределитель лада приора.

47. Соберите панель приборов лада приора в последовательности, обратной разборке.

Замена лампочек в приборной панели Лада Калина, Приора

В ходе эксплуатации автомобиля подсветка панели приборов автомобиля может перегореть, из-за чего часть показаний теряют подсветку. Разбирать для этого «приборку» не нужно. В этой инструкции рассказывается о том, как поменять лампочки на панели приборов «Приоры» или «Калины». Процесс на обоих автомобилях выглядит аналогично.

Потребуется. снять комбинацию приборов. купить новые лампы подсветки комбинации приборов (А12-1,2 W1,2W мощностью 1,2 Вт).

  1. Развернуть панель тыльной стороной к себе.
  2. Снять лампу подсветки, поворачивая патрон против часовой стрелки.
тыльная сторона панели приборов лада приора/калина замена ламп панели приборов лада приора/калина лампочка панели приборов лада приора/калина

Установка лампы с патроном производим в обратной последовательности.

В панели могут использоваться различные патроны, некоторые из них для установки лампы предполагают использовать паяльник. В этом случае для экономии времени рекомендуется купить лампу вместе с патроном в сборе. Кстати, вместо обычных ламп можно использовать светодиоды. При их установке соблюдайте полярность, иначе он гореть не будет.

Весь процесс замены ламп в комбинации приборов также показан на видео:

Напомним, подсветку можно доработать так, чтобы она включалась вместе с зажиганием .

Ремонт Priora 272

Снятие панели приборов

Работу проводим для замены панели приборов, жгута проводов панели и элементов системы отопления и вентиляции.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем подрулевые пере- ключатели (см. «Снятие подрулевых переключателей, соединителя переключателей и барабанного устройства спирального кабеля»). Снимаем крышку блока предохранителей (см. «Замена предохранителей и реле»). Отсоединяем колодки проводов от выключателя зажигания (см. «Снятие выключателя зажигания, замена контактной группы и катушки иммобилайзера»). Отсоединяем колодки проводов от блока управления электроусилителем руля (см. «Снятие рулевой колонки»). Снимаем облицовку туннеля пола (см. «Снятие облицовки туннеля пола»).
Преодолевая сопротивление пластмассовых защелок…

…снимаем обивку левой передней стойки.
Аналогично снимаем обивку правой передней стойки.

Лезвием шлицевой отвертки, подложив под него мягкий материал, поддеваем сопло обдува стекла левой двери.
Аналогично снимаем сопло обдува с правой стороны.

Головкой «на 10» отворачиваем гайку верхнего крепления панели приборов, расположенную в полости под соплом обдува стекла двери.
Аналогично отворачиваем гайку с правой стороны.

Головкой «на 10» отворачиваем болт крепления наконечников проводов «массы» панели приборов.

Отсоединяем колодки проводов жгута панели приборов от колодок жгутов проводов, расположенных на кронштейне, над монтажным блоком предохранителей…

…и колодку проводов, расположенную на правом торце кронштейна.

Отсоединяем колодку жгута проводов управления двигателем от колодки жгута проводов панели приборов…

…и головкой «на 10» отворачиваем гайку крепления наконечника провода «массы».
Отсоединяем среднюю колодку жгута проводов панели приборов от блока управления электропакетом, (см. «Снятие контроллера системы дистанционного управления электропакетом»).

Отсоединяем колодку проводов от блока управления подушкой безопасности.

Крестообразной отверткой отворачиваем четыре самореза крепления накладки панели приборов…
…и снимаем накладку.

Пассатижами с узкими губками сжимаем фиксаторы и отсоединяем хомут крепления жгута проводов от кронштейна на рулевой колонке.

Крестообразной отверткой отворачиваем саморез бокового крепления панели приборов.
Аналогично отворачиваем саморез с правой стороны панели приборов.
Открываем вещевой ящик…

…и в полости за ним отворачиваем крестообразной отверткой саморез крепления панели приборов.

Крестообразной отверткой отворачиваем саморез крепления консоли слева, аналогично — справа.

Извлекаем панель приборов из салона автомобиля.
Установку панели приборов осуществляем в обратном порядке.

Снятие и установка панели приборов автомобиля Лада Приора

Вам потребуются: торцовые ключи «на 8», «на 10», отвертки с плоским и крестообразным лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите рулевое колесо.

3. Снимите облицовку рулевой колонки.

4. Снимите подрулевые переключатели.

5. Снимите облицовки тоннеля пола.

6. Снимите комбинацию приборов.

Выверните справа и слева винты крепления центральной консоли панели приборов.

Поддеваем отверткой и снимаем справа и слева сопла обогрева боковых стекол.

Торцовым ключом «на 10» отверните две гайки верхнего крепления панели приборов слева и справа

Поверните три фиксатора и снимите крышку блока предохранителей и реле

Выверните четыре винта крепления усилителя панели приборов

Выверните слева снизу…

…и справа снизу два винта крепления панели приборов.

Выверните винт крепления панели приборов слева от рулевой колонки

Выверните винт крепления, находящийся справа под панелью приборов

Ключом «на 8» выверните болт крепления «массовых» проводов панели приборов к кронштейну кузова

Сдвиньте вправо фиксаторы колодок проводов панели приборов

Отсоедините три колодки жгута от колодок, установленных на кронштейне

Разъедините колодку жгута проводов выключателя (замка) зажигания.

Отсоедините колодки жгута проводов от электроусилителя рулевого управления

Ключом «на 10» отверните гайку крепления «массового» провода жгута панели приборов от кронштейна электронных блоков

Сдвиньте фиксатор колодки

Отсоедините жгут панели приборов от жгута системы зажигания

Отсоедините колодку жгута панели приборов от блока управления электропакетом.

Отсоедините колодку жгута панели приборов от блока управления подушкой безопасности

Снимите панель приборов и извлеките ее из салона

Установите панель приборов в порядке, обратном снятию.

Как снять консоль лада гранта

Снятие панели приборов в сборе с отопителем

Снимаем панель приборов в сборе с отопителем для замены радиатора отопителя, снятия электродвигателя вентилятора отопителя, а также для снятия отопителя в сборе.
Отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи.
Сливаем охлаждающую жидкость из системы охлаждения (см. «Проверка уровня и замена охлаждающей жид­кости»).
Снизу автомобиля…

. головкой «на 8» ослабляем за­тяжку хомутов.
. и отсоединяем шланги от патруб­ков радиатора отопителя, проходя­щих через щиток передка.

Высокой головкой «на 10» отво­рачиваем гайку крепления отопи­теля к щитку передка.
Вынимаем салонный фильтр (см «Замена фильтрующего элемента системы вентиляции и отопления»).

Крестообразной отверткой отво­рачиваем четыре самореза креп­ления корпуса фильтра.
Отворачиваем гайки крепления ру­левой колонки и опускаем колонку на пол (см. «Снятие рулевой колон­ки с электроусилителем»).
Отсоединяем наконечники проводов от выключателя сигналов торможе­ния (см. «Снятие выключателя сиг­налов торможения»).
Снимаем облицовку туннеля пола (см. «Снятие облицовки туннеля по­ла»).

Разъединяем семь колодок жгу­тов проводов за блоком реле и предохранителей.

Головкой «на 13» отворачиваем с обеих сторон болты крепления кронштейнов консоли к туннелю пола.

Под передними сиденьями высо­кой головкой «на 10» отворачива­ем гайки крепления воздуховодов, направляющих воздух к ногам пассажиров заднего сиденья и сни­маем воздуховоды со шпилек (для наглядности сиденье снято).

. и снимаем торцевую заглушку с правой стороны панели прибо­ров.
Снимаем заглушку с левой стороны

Головкой «на 13» отворачиваем по два болта крепления панели приборов с обеих сторон.
Снимаем левую и правую обивки пе­редних стоек (см. «Снятие облицов­ки панели приборов»).

Крестообразной отверткой отвора­чиваем саморез правого крепле­ния передней облицовки панели приборов.
Аналогично отворачиваем саморез левого крепления облицовки.

Снимаем переднюю облицовку панели приборов, преодолевая сопротивление семи пружинных держателей.

Головкой «на 10» отворачиваем семь гаек крепления панели прибо­ров перед ветровым стеклом (три гайки слева на фото не видны).

Головкой «на 13» отворачиваем два болта крепления поперечины панели приборов к кронштейну педалей.

Головкой «на 13» отворачиваем третий болт крепления поперечи­ны панели приборов к кронштей­ну педалей.

Панель приборов (вид сзади):
1 — электродвигатель вентилятора отопителя;
2 — кожух вентилятора отопителя;
3 — заслонка рециркуляции воздуха;
4— воздуховоды;
5 — кожух отопителя;
6 — подводящий патрубок радиатора отопителя;
7 — отводящий патрубок радиатора отопителя

Головкой «на 13» отворачиваем две гайки (под ветровым сте­клом) крепления поперечины панели приборов к кузову.
. и снимаем наконечник «массового» провода со шпильки.
Отсоединяем колодку жгута прово­дов от блока управления двигателем (см. «Снятие контроллера»).
Сдвигаем воздуховоды, подводящие воздух к ногам пассажиров заднего сиденья, к задней части автомобиля отсоединяя их от отопителя

Отводим панель приборов от щитка передка.

. и разъединяем колодку жгута проводов за отопителем.
Вынимаем панель приборов в сборе с отопителем из салона.
Снимаем контроллер с отопителя, чтобы при работе не повредить его (см. «Снятие контроллера»).
Устанавливаем панель приборов в обратной последовательности.
При установке панели приборов сле­дим, чтобы патрубки радиатора ото­пителя вошли в отверстие в щитке передка.
Заливаем охлаждающую жидкость в систему охлаждения и доводим ее до нормы (см. «Проверка уровня и замена охлаждающей жидкости»).

Для процесса снятия накладки на Калине нам понадобится крестовая отвертка, запас времени и много терпения как говорится терпение, и труд всё перетрут. Процесс сразу можно отметить не из самых лёгких.

С обеих сторон кнопки аварийки, находятся заглушки, надавливаем на них с обратной стороны.


Откручиваем два крепления, которые находятся под заглушками.


Потом снимаем три кнопки управления регулировками отопителя, они отмечены на картинке цифрами. Для снятия нужно с небольшим усилием потянуть их на себя.

От аварийной сигнализации отсоединяем провод.
Теперь нужно тянуть на себя накладку начинаем с самого низа, минуя препятствия в виде металлических фиксаторов, вытягиваем накладку с посадочного места.
Для того чтобы снять её полностью нужно освободится от всех проводов которые ведут к лампам освещения и регулятору скорости вращения вентилятора печки.

После этого всё снимается без особых усилий, установку производим в обратном порядке, при установке придётся повозиться.

Видео по снятию центральной консоли панели на Ладе Калине

Снимать центральную накладку панели приходится для ее доработки, либо для демонтажа последующих деталей, например, ММС (мультимедийной системы) или магнитолы. Чтобы ничего не сломать в ходе этого мероприятия рекомендуется предварительно изучить крепления.

Как снять центральную консоль (накладку панели)

На фото представлена общая схема креплений центральной накладки панели новой Калины. Красным цветом отмечены клипсы, который просто отщелкиваются под действием усилий. Синим — винты крепления, которые следует вывернуть отверткой.

  1. Снять блок управления печкой и кондиционером, отщелкивая 4 фиксатора по периметру;
  2. Вывернуть 2 винта крепления верхней накладки;
  3. Снять верхнюю накладку панели, отщелкивая по 3 клипсы с каждой стороны;
  4. Выводим накладку из верхнего зацепления с панелью.

Процесс снятия пластиковой накладки торпедо также показан на видео:

Как снять магнитолу на Лада Калина 2

Чтобы снять ММС новой Калины снимаем сначала пластиковую накладку панели (см. выше), а затем выворачиваем винты крепления.

Теперь можно ознакомиться с наклейкой, на которой указывается модель магнитолы, и исходя из этого подобрать подходящую прошивку. Также можно разобрать ММС, чтобы заменить штатную микросхему усилителя на более мощный аналог. Не забывайте о том, что к штатной магнитоле можно подключить камеру заднего вида или усилитель.

На центральной консоли автомобиля Лада Гранта располагается блок управления печкой/кондиционером, воздуховоды, магнитола, а также кнопки аварийной сигнализации и обогрева заднего стекла. В статье содержится инструкция, как снять пластиковую облицовку панели/торпедо, а также особенности, которых нет в руководстве по ремонту и эксплуатации.

Потребуется: плоская отвертка обмотанная изолентой или пластиковая лопатка (чтобы не поцарапать), новые клипсы (если в ходе демонтажа одна из них сломается).

Порядок действий:

  1. Снять магнитолу/заглушку магнитолы, поддевая ее отверткой снизу и сверху.
  2. Снять регуляторы температуры печки/кондиционера и регулятор направления воздушного потока, потянув их на себя.
  3. Снять накладку панели, для этого поддеть ее снизу, затем вставить отвертку (обмотанную изолентой, чтобы не поцарапать панель), отщелкивать фиксаторы, передвигаясь к верхней части консоли.

Отвести центральную накладку от панели приборов и отсоединить разъемы с проводами с тыльной ее стороны. Весь процесс снятия центральной накладки панели приборов также показан на видео:

Напомним, штатные ручки печки можно заменить на более привлекательные.

У многих владельцев Лада Гранта иногда возникает необходимость снять центральную накладку на приборной панели. Причины этому могут быть разные, как устранение излишних скрипов, так и установка магнитолы. Сегодня я расскажу вам как ее демонтировать.

Снятие центральной консоли Лада Гранта

Перед началом работы я крайне рекомендую приобрести набор пластиковых лопаток для работы с пластиком автомобиля во избежании повреждения пластика грубыми предметами по типу отвертки.

Если такого набора нет под рукой, либо купить не представляется возможность, то обмотайте кончик плоской отвертки крепкой изолентой или пластырем из рулона.

Для правильного демонтажа накладки нужно выполнить рад не сложных действий:

  1. Снять головное устройство (автомагнитолу), и отсоединить от него все колодки с проводами. Если снять магнитолу не получается, то можно оставить ее на панели, однако не тяните резко, когда отщелкните накладку. Помните, провода для магнитолы не такие уж и длинные.
  2. Поддеть и демонтировать рукоятки регуляторов температуры воздуха и его распределения с помощью монтажной лопатки или плоской отвертки.
  3. Снять рукоятку рычага управления заслонкой системы рециркуляции. Для ее снятия просто потяните ее на себя.

После снятия всех нужных рычажков пластиковой лопаткой или плоской отверткой подденьте панель с нижнего правого края, как это показано на изображении ниже. Далее отщелкиваем все остальные защелки и отводим накладку от панели приборов, не забываем про то, что к приборам все еще подключены провода.

После отсоединения всей необходимой проводки можем удалить накладку полностью.

На автомобилях «Люкс» версии с крашеной накладкой снятие идентично выше указанной инструкции, за тем лишь исключением, что сперва отщелкивается крашеная часть, а центральная часть откручивается.

Установка совершается в обратном порядке снятию.

Не забывайте посмотреть и другие полезные статьи по обслуживанию Лада Гранта на нашем сайте.

Как снять панель приборов Лада Калина 🚩 Снятие панели приборов Калина 🚩 Ремонт и обслуживание

От EasyHow

Необходимость демонтажа панели приборов возникает при диагностике или устранении неисправностей автомобиля. Снятие приборной панели — занятие хлопотное и трудоемкое, поэтому настраивайтесь на такого рода работу.При получении практического опыта процесс может занять всего 30 минут.

Вам понадобится

  • — розетки 10 мм и 13 мм;
  • отвертка короткая с крестообразным лезвием;
  • — клещи со сменными наконечниками.

Инструкция

Слить охлаждающую жидкость двигателя.Для этого установите машину на яму или эстакаду. Снимаем блок-картер, открутив винты крестовой отверткой. Найдите два шланга, которые подходят к переборке моторного отсека. Ослабьте хомуты на этих шлангах, снимите шланг и поместите их под емкость для сбора охлаждающей жидкости.

Отверните гайку крепления нагревателя к панели капота, находящуюся в области снятых шлангов. Для этого используйте головку 10 мм. Снимаем салонный фильтр.Снимаем обшивку пола тоннеля. Снимаем пластиковые подрулевые поперечины, открутив винты. Снимаем кожух рулевого управления и отсоединяем все колодки с проводами от подрулевого переключателя.

Откройте крышку монтажного блока предохранителей и снимите ее, потянув. Отключите его, включите выключатель фары. Блок предохранителей снимаем, вытаскивая из разъемов и отсоединяем колодки с проводами. Отсоедините разъем ЭБУ, расположенный под перчаточным ящиком.

Снимите кассету. Снятие гаек крепления воздуховодов обдува задних пассажиров (находится под передними сиденьями, снимите их. При отсоединении накладки с замком подденьте защелку руками или плоской отверткой и сдвиньте ее.

Отсоедините рулевую колонку от поперечины, ослабив два болта и две гайки. Опустите колонну на пол.Снимите кронштейн, открутив его крепление от поперечины, к которой крепится рулевая колонка. Откручиваем от поперечины приборной панели кронштейн крепления педалей. Он крепится двумя болтами в центре педалей и одним под комбинацией приборов.

Снять обшивку передних стоек. Для этого переместите уплотнитель двери в его центральную часть и снимите крепление поршня. Аналогичным образом снимите два зажима по краям прокладки.На снимке открываются виды на винты крепления накладок на лобовое стекло. Открутите их, поднимите панель и потяните вверх, преодолевая сопротивление липучки.

Под снятой панелью Выкручиваем семь винтов с помощью пассатижей и семь винтов крепления панели приборов к панели капота. Найдите углубление под лобовым стеклом перед сиденьем водителя. В этом углублении найдите и открутите две гайки, крепящие провод заземления.

Снимаем пластиковые накладки по бокам панели приборов и выкручиваем болты крепления поперечины к кузову. Откручиваем два болта крепления консоли к туннелю пола. Подняв панель приборов, снимите ее, потянув.

См. Также

Схема отопления в Лада Калина.Калина Лада Система отопления

Справочные данные

Основные данные для управления, настройки и обслуживания

Таблица 15.1.1

Описание конструкции

Система вентиляции и обогрева салона автомобиля — приточно-вытяжная, а температура салона используется для нагрева свыше 90 ° С жидкости из системы охлаждения двигателя.
При закрытых окнах дверей воздух в салон подается электровентилятором.Интенсивность подачи воздуха регулируется скоростью вращения крыльчатки электровентилятора. Электродвигатель вентилятора имеет четыре скоростных режима (пониженные обороты обеспечивают дополнительный резистор с двумя обмотками). Воздухозаборник осуществляется через воздухозаборник, установленный под рамой лобового стекла. Для очистки нагревателя, попадающего в воздухозаборник, установлен фильтрующий элемент из нетканого синтетического материала.
Капот осуществляется за счет разрежения, возникающего с задней части кузова при движении автомобиля.Выхлопные дефлекторы встроены в панель кузова под задним бампером.
Обогрев салона осуществляется отопителем, установленным под панелью приборов. При работающем двигателе нагретая жидкость из системы охлаждения циркулирует по радиатору отопителя, нагревая проходящий через него воздух. Количество воздуха, проходящего через радиатор и обходящего его, устанавливается заслонкой центрального отопителя в зависимости от положения ручки регулировки температуры, установленной на панели приборов. Распределение салона по кабине можно регулировать поворотом ручки клапана распределения воздушного потока, а также поворотом заслонок и направляющих лопаток вентиляционных решеток панели приборов.

: 1 — корпус фильтра системы вентиляции и отопления кабины; 2 — фильтрующий элемент; 3, 4, 5, б, 7 — воздуховоды; 8 — кожух радиатора и воздухораспределитель отопителя; 9 — радиатор отопителя; 10 — кожух электровентилятора обогревателя; 11 — электровентилятор отопителя

Компания АвтоВАЗ рассказала о запуске в производство новых версий Lada Priora, которые отличаются другим набором опций. В первую очередь наличие боковых подушек безопасности. Уже в апреле 2013 года было выпущено около 300 первых автомобилей, оснащенных этой опцией.Они вошли в стартовую партию.

Недавно в нашей группе ВК увидел одну запись, где говорилось о решении проблемы с печкой. А проблема заключалась в следующем: даже при температуре двигателя 80-90 градусов на полном ходу печка плохо прогревала салон. Тем более что со всем оборудованием системы обогрева калины все нормально, и термостат рабочий, и пробок нет, а вот греет — ну не как надо! О решении этой проблемы читайте чуть ниже, а также несколько слов о наблюдениях за своей машиной.

Помню первую зиму, жарить печку действительно отменили, а по трассе я почти не включал вторую скорость, потому что даже на первой в салоне тепло в салоне, а при достаточно низких температурах — до -25 градусов. Последующие зимы ощущения тепла не наблюдал, хотя никогда не мерз. Но есть одно но — теперь первой скорости нагревателя не хватило для комфортной температуры. Но до недавнего времени не заморачивался по этому поводу, греется на 2 скорости, и нормально!

И когда я прочитал одну статью, то понял, что проблема не одна и скорее всего у моей калины такая проблема тоже имеет место.А это так: даже при крайнем положении ручки регулировки температуры (на максимальное «горячее») заслонка отопителя открывается не полностью, и, соответственно, температура воздушного потока из воздуховодов не максимальна. . Рычаг этой заслонки видно, если посмотреть на корпус печки со стороны водителя, все-таки тросик к нему подходит:

Суть доработки в том, что демпфер максимально ходит (по ходу автомобиля) при повороте рычага в крайнее «горячее» положение.Если вы сомневаетесь, что у вас есть эта проблема, вы можете сделать это, раз уж я.

Сначала подвел датчик температуры от мультиметра к центральному дефлектору и замерил температуру на 1-й скорости нагревателя как обычно, как и раньше, ничего не меняя. Так это выглядело на практике:

В итоге в штатном режиме без каких-либо манипуляций с заслонкой температура на приборе показала 47 градусов (машина еще не пьяна).

Потом сразу опускаю руку под панель и точнее нажимаю на рычаг до упора, тем самым максимально открывая заслонку.По ощущениям, можно даже не почувствовать, что заслонка сдвинулась, потому что миллиметрового хода хватает, чтобы было понижение температуры. В результате при нажатии на рычаг рукой — воздушный поток сразу становится заметным не только по ощущениям, но и по показаниям приборов. Температура повышается мгновенно с 5 до 7 градусов в моем случае:

Как видите, в моем случае тоже получается, что печка грелась плохо, по сравнению с тем, как она сейчас жарит.Что ж, для того, чтобы немного модернизировать такой же злополучный узел, вам понадобится небольшая пружина (примерно на месте) и плоскогубцы, чтобы при необходимости изменить длину.

Думаю, что смысл модернизации понятен, надо один конец зацепить за рычаг закрылков, а второй конец за выступ на корпусе. Он находится там, как будто специально для этой доработки 😉 в результате получаем следующий результат:

Как видите, пружина сильнее давит на рычаг, тем самым максимально открывается заслонка, и печка начинает дуть намного теплее.Стоит сказать, что жесткость пружины не должна быть сильной, чтобы при повороте рычага в «холодное» положение она не возвращала самопроизвольно рычаг в «горячее» положение. В растянутом положении в моем случае все выглядит так:

Результат проделанной работы впечатляет!

После того, как это доработка была сделана, теперь приходится забыть о существовании второй скорости отопителя на трассе, так как даже 1-я в машине приятно тепло, а иногда даже жарко!

Это даже если у меня мотор отопителя уже на выходе, скрипит, пищит, дребезжит каждый раз… Но как-то еще раз, когда делаю этот ремонт, не хочется возиться с заменой на мороз.

Если вы так же усовершенствовали свою Калину, поделитесь впечатлениями, а если возникнут вопросы — пишите в комментариях, буду рад помочь!

Панель управления обогревом салона

Конкурентоспособная эксплуатация отопительной системы в автомобиле важна круглый год. В то же время с приближением зимы оздоровительное отопление приобретает исключительное значение.Эффективная работа печки на Калине обеспечивает комфортное пребывание в машине, а также обзор для водителя.

Система обогрева Лада Калина не отличается от аналогичных устройств в других автомобилях. Несмотря на надежную и простую конструкцию, которой обладает печь Калина, данное устройство требует периодического обслуживания.

Техническое устройство системы отопления

Функции системы отопления — обогрев и охлаждение салона автомобиля, а также обдув стекол теплым и холодным воздухом.Если не получается эффективно утеплить салон, а стекла постоянно запотевают, следует искать причину в работе печки.

Лада Калина имеет традиционную приточно-вытяжную систему, а подогрев воздуха осуществляется за счет нагретой до 90 ° С жидкости в системе охлаждения, которая затем прокачивается через печку. В печке происходит теплообмен воды с воздухом, направляемым впоследствии по воздуховодам в салон.

Система отопления в автомобиле

В систему отопления Лада Калина входят следующие элементы.

  1. Радиатор распределителя воздуха.
  2. Электровентилятор.
  3. Фильтр вентиляционной системы.
  4. Воздуховоды.

Вентилятор на Калине имеет 4 режима работы. Изменение скорости вращения обеспечивается за счет срабатывания дополнительного сопротивления. Если необходима замена резисторов, следует учитывать, что они имеют сопротивление 0,23 и 082 Ом.

Подача воздуха осуществляется через заборное устройство, установленное перед лобовым стеклом.Перед входом в салон воздух очищается через салонный фильтр. Фильтрующий элемент изготовлен из синтетической ткани, и его замена необходима каждые 15 тысяч км.

Степень нагрева обеспечивается количеством нагреваемого воздуха, проходящего через радиатор. Далее нагретый и холодный потоки смешиваются в воздуховоде, затем попадают в салон. Схемы, чертежи, фото системы отопления можно найти в Интернете.

Диагностика работы печки

Радиатор печки

Следует периодически контролировать работу системы отопления.Такую проверку можно провести следующим образом.

  1. С двигателем проверьте работу печки без нагрева воздуха на всех скоростных режимах Вентилятор.
  2. Управляйте изменением направления воздушного потока во время регулировки переключателем направления.
  3. При достижении двигателем рабочей температуры Проверить степень нагрева поступающего в салон воздуха, переведя регулятор в красную зону.
  4. Проверить работу заслонок системы отопления, периодически перемещая ручку из красной зоны в синий сектор.Степень нагрева воздуха должна измениться.

Понять, что течет печка, хозяину авто может не сразу. Коврики в салоне не обязательно будут мокрыми и не всегда появляется стойкий запах антифриза. Это связано с возможным перемещением текущей жидкости. Печка в Лада Калина не имеет выносных в салон форсунок, которые могли износиться.

Если выяснилось, что виновником неэффективной работы системы отопления и утечки теплоносителя стал радиатор, пришло время его отремонтировать.Иногда может потребоваться замена этого блока.

Особенностью Лады Калины является не самое удобное расположение радиатора-отопителя. Для его замены может потребоваться много времени.

Владельцы автомобиля Лада Калина могут выбрать один из 2-х способов позволить себе поменять печку. Первый способ рекомендован в руководстве по ремонту автомобилей и, как правило, проводится на СТО. Этот метод требует осторожных и пошаговых действий. Он связан с разборкой значительного количества деталей и элементов автомобиля, поэтому самостоятельная замена вызывает определенные затруднения.

Если еще не принято решение о применении этого метода, вам необходимо будет провести его дополнительно.

  1. Передняя панель освобождена от крепежных болтов. Выкрутите следующие винты: по концам от двери, слева и справа вверху углов на передних стойках, в бардачке, на краю лобового стекла.
  2. Освободить пластмассовый кожух центрального тоннеля на стояночном тормозе.
  3. Снять приборный блок, все уличные тамблеры, кнопки.
  4. Как пластиковый корпус приподнят, контролируем состояние электрических проводов и разъемов.

Демонтаж начинается с полной разборки панели

Выполнить эту работу в одиночку невозможно, мне потребовалась помощь 2-3 человек, так как правильность демонтажа объективно не контролируется. Центральную панель лучше снять полностью, но если есть возможность надежно закрепить, то можно оставить в слегка приподнятом состоянии. Главное, получить свободный доступ к радиатору системы отопления.

Обязательно соблюдайте порядок действий, аккуратно сложите демонтированные детали и крепеж. Иначе собрать обратно и правильно подключить все необходимое оборудование у вас не получится.

Альтернативный метод замены радиатора

Второй способ требует дополнительного вмешательства, но его вполне можно освоить и получить бесценный опыт. На 1 этапе производится теплоноситель от системы. Далее следует демонтировать аккумуляторную батарею.Клеммы снимаются так: сначала «минус», потом «плюс». Аккуратно разрядите в их направлении. Надо будет снять и поставить под аккумулятор, который установлен на 4-х болтах.

Расширительный бачок для охлаждающей жидкости

Снимите и снимите корпус воздушного фильтра автомобиля, после разборки и воздуховод, идущий к двигателю. Это обеспечит доступ к нужным деталям.

В салоне необходимо демонтировать водительское сиденье. Обязательный подготовительный этап Перед снятием печки нужно отпустить педали газа и тормоза, чтобы их можно было оставить в стороне.Педаль газа прикручена 3 гайками по 10.

Чтобы освободить дополнительное место, потребуется демонтировать электроусилитель руля. Отсоединить трубку от радиатора отопителя можно, получив необходимый доступ со стороны капота. Крестовой отверткой освобождаем фиксаторы на насадках.

Для извлечения из драйвера радиатора потребуется не только открутить 3 крепежных винта, но и еще больше расширить пространство, чтобы трубка радиатора могла выйти наружу.В противном случае придется разбирать всю центральную консоль.

Далее через подготовленное и немного расширенное отверстие вставляется новый радиатор системы отопления автомобиля. Снаружи к слесарям прикручиваются шланги, проводится установка снятых или ослабленных деталей.

Как показывает практика, выполнение работ занимает не более 2 часов. Не беспокойтесь о небольшом порезе на боковой стороне центральной консоли, так как ее полная разборка может привести к определенным повреждениям и займет гораздо больше времени.

Наверное, каждый автолюбитель сталкивается со временем. Владельцы Lada Kalina тоже, к сожалению, не исключение. Иногда очень сложно понять истинную причину плохого обогрева салона, когда нормально работающий отопитель вдруг начинает не справляться со своей задачей.

Проблему слабого нагрева может решить замена и регулировка заслонки печки на Лада Калина.

Автономный обогреватель Лада Калина

Что отвечает демпфер?

Во время работы двигателя в системе охлаждения прилегающая жидкость движется, при этом нагревая проходящий через нее воздух.Объем проходящего воздуха через радиатор и регулируется основной заслонкой печки. В зависимости от того, как расположена ручка терморегулятора на панели приборов, будет зависеть и количество поступающего воздуха.

Распределить движение воздуха по кабине можно вращением ручки регулировки положения заслонки. Но бывают такие случаи, когда заслонка клиники и не может быть должным образом отрегулирована подачей тепла в салон Калины.

Если он только в клапане, можно просто исправить ситуацию, подтянув его трос.Если после этих действий ситуация не изменилась в лучшую сторону, то нужно провести визуальную диагностику состояния механизма и выполнить ряд простых действий.

Как проверить работу заслонки отопителя?

  1. Установите ручку регулятора температуры в крайнее положение синего сектора, а скорость вращения вентилятора максимальная.
  2. Включите ручку управления заслонкой и параллельно измените направление воздушного потока.

Если потоки воздуха остаются неизменными, это говорит о поломке механического блока управления печкой.Скорее всего полетела тяга, на видео она перестала засыхать из-за своей неисправности. Или второй вариант может быть каким. Если в вашем автомобиле есть климат-контроль, то проверьте микромотор заслонки и проверьте состояние блока управления вентиляцией, печки и кондиционера.

Как добраться до заслонки?

Чтобы посмотреть, где находится вентиль центрального отопителя, нужно будет частично разобрать приборную панель, а конкретно открутить бороду. Это то место, где находятся переключатели обогревателя.

Прогресс:

  1. Снимите пепельницу.
  2. Вилки Sull 2 ​​расположены рядом с кнопкой «Авария».
  3. Снимите все ручки регулятора.
  4. Выкрутите 2 винта центральной консоли и осторожно вытащите, забивая места зажимов.
  5. Отсоедините все провода.
  6. Теперь можно беспрепятственно добраться до заслонки.
  7. Заменить демпфер или составные части его привода.

Очень часто причиной неисправности может быть сломанное крепление привода заслонки.Если ситуация не критическая, то можно просто суперклоном приклеить падающую часть.

Бывают случаи, когда крепление привода ворот выкладывается из-за негорючего кабеля, который очень плотно опускается. В этом случае его необходимо разработать вручную, после чего эта проблема возникнуть не должна.

Как отрегулировать заслонку отопителя на Lade Kalina?

  1. Прежде всего, необходимо отрегулировать топливный клапан.
  • Снимите кронштейн, удерживающий кожух кабеля на корпусе крана.
  • Снимите трос с рычага крана.
  • Максимально открыть кран.
  • Отсоедините трос от блока рычагов.
  • Снимите старый трос.
  • Кран можно в будущем, в общем, не закрывать.

Если вам не нравится описанный выше метод, вы можете использовать другой:

  • Отрегулируйте длину корпуса и троса так, чтобы в крайнем правом положении рычаг на блоке крана полностью открывался.
  • Зафиксируйте трос, находящийся в таком состоянии, с помощью защелки.
  1. Затем приступайте непосредственно к регулировке заслонки отопителя.
  • Снимите скобу, удерживающую оболочку кабеля на корпусе обогревателя, и нажмите на оцинкованный рычаг желтого цвета слева.
  • Взять рычаг на себя — он будет максимально открытого состояния.
  • Отрегулируйте длину троса так, чтобы в правом положении длинного рычага на блоке рычагов клапан был максимально открыт.
  • Fix.
  • Не забывайте, что с помощью одного рычага одновременно управляют обеими створками: и крановыми, и крупными.

Однозначно отопитель в Лада Калине греется намного лучше, чем в.

А вот неправильная работа заслонок отопителя, к сожалению, очень частая «болезнь» Лады Калины. Поэтому после покупки постарайтесь заранее подготовиться к отопительному сезону, тем более что сделать это своими руками можно довольно быстро и просто.

Chevrolet Traverse (2011) — схема предохранителей

Chevrolet Traverse (2011) — схема предохранителей

Год выпуска: 2011

Блок предохранителей в моторном отсеке

Блок предохранителей под капотом находится в моторном отсеке со стороны пассажира автомобиля.

Chevrolet Traverse — схема блока предохранителей — моторный отсек
Предохранители Описание
СЦЕПЛЕНИЕ КОНДИЦИОНЕРА Муфта кондиционера
АБС MTR Двигатель антиблокировочной тормозной системы (ABS)
AFS Адаптивная система переднего освещения
ПОДУШКА БЕЗОПАСНОСТИ Система подушек безопасности
ДОПОЛНИТЕЛЬНАЯ МОЩНОСТЬ Вспомогательный источник питания
НАСОС AUX VAC Вспомогательный вакуумный насос
AWD Система полного привода
БАТА 1 Аккумулятор 1
БАТА 2 Аккумулятор 2
БАТА 3 Аккумулятор 3
прикуриватель Зажигалка для сигар
ECM Блок управления двигателем
Блок управления двигателем 1 Блок управления двигателем 1
ВЫБРОС 1 Эмиссия 1
ВЫБРОС 2 Эмиссия 2
ЧЕТНЫЕ КАТУШКИ Равные катушки форсунки
ВЕНТИЛЯТОР 1 Вентилятор охлаждения 1
ВЕНТИЛЯТОР 2 Вентилятор охлаждения 2
ПРОТИВОТУМАННАЯ ФАРА Противотуманные фары
FSCM Модуль управления топливной системой
РОГ Гудок
HTD МИР Наружное зеркало с подогревом
HVAC BLWR Воздуходувка системы отопления, вентиляции и кондиционирования воздуха
LT HI BEAM Фара дальнего света левая
LT LO BEAM Фара ближнего света левая
LT PRK Левый стояночный фонарь
LT TRLR СТОП / TRN Левый стоп-сигнал и указатель поворота прицепа
НЕЧЕТНЫЕ КАТУШКИ Катушки нечетных форсунок
PCM IGN Блок управления трансмиссией, Зажигание
PWR L / ВОРОТА Гидравлическая откидная дверь
ВЫХОДНОЙ ПИТАНИЕ Розетка
ЗАДНЯЯ КАМЕРА Основная камера
RR APO Розетка для дополнительных устройств на задней панели
RR DEFOG Обогреватель заднего стекла
RR HVAC Задний климат-контроль
RT HI BEAM Фара дальнего света правая
ДЛИТЕЛЬНЫЙ БАЛК RT Фара ближнего света правая
РТ ПРК Правый стояночный фонарь
RT TRLR СТОП / TRN Правый стоп-сигнал и указатель поворота прицепа
РВК СНСР Датчик регулирования напряжения
S / КРЫША / СОЛНЦА Люк
СЕРВИС Сервисный ремонт
ЗАПАСНОЙ Запасной
Стоп-сигналы (только Китай) Стоп-сигналы (только для Китая)
STRTR Стартер
TCM Модуль управления коробкой передач
TRANS Трансмиссия
TRLR BCK / UP Задний фонарь для прицепа
TRLR BRK Тормоз прицепа
TRLR PRK ЛАМПА Стояночные огни прицепа
TRLR PWR Мощность прицепа
WPR / WSW Стеклоочиститель / омыватель ветрового стекла

Реле Использование
Кондиционер CMPRSR CLTCH Муфта компрессора кондиционера
НАСОС AUX VAC Вспомогательный вакуумный насос
CRNK Коммутируемая мощность
ВЕНТИЛЯТОР 1 Вентилятор охлаждения 1
ВЕНТИЛЯТОР 2 Вентилятор охлаждения 2
ВЕНТИЛЯТОР 3 Вентилятор охлаждения 3
ПРОТИВОТУМАННАЯ ФАРА Противотуманные фары
ВЫСОКАЯ БАЛКА Фары дальнего света
HID / LO BEAM Фары ближнего света с высокой интенсивностью разряда (HID)
РОГ Гудок
IGN Основной блок зажигания
LT TRLR СТОП / TRN Левый стоп-сигнал и указатель поворота прицепа
ЛАМПА ПРК Парковочный фонарь
PWR / TRN Трансмиссия
RR DEFOG Обогрев заднего стекла
RT TRLR СТОП / TRN Правый стоп-сигнал и указатель поворота прицепа
TRLR BCK / UP Задний фонарь для прицепа
WPR Стеклоочиститель
WPR HI Стеклоочиститель с высокой скоростью

Блок предохранителей на приборной панели

Блок предохранителей панели приборов расположен под панелью приборов со стороны пассажира автомобиля.

Chevrolet Traverse — схема блока предохранителей — панель приборов (сторона предохранителей)
Предохранители Описание
ПОДУШКА БЕЗОПАСНОСТИ Подушка безопасности
AMP Усилитель
BCK / ВВЕРХ / СТОП Фонарь заднего хода / стоп-сигнал
BCM Блок управления кузовом
CNSTR / VENT Вентиляционное отверстие для канистры
CTSY Предоставлено
DR / LCK Замки дверные
ДХО Дневные ходовые огни
ДХО 2 Только GMC HID (при наличии) / Задние противотуманные фары — только для Китая
DSPLY Дисплей
FRT / WSW Омыватель переднего лобового стекла
СЕДЛО HTD / COOL Сиденья с подогревом / охлаждением
ОВК Отопление, вентиляция и кондиционирование
INADV / PWR / LED Индикатор непреднамеренного питания
INFOTMNT Информационно-развлекательная система
LT / TRN / SIG Указатель поворота со стороны водителя
МСМ Модуль сиденья с памятью
PDM Зеркала с электроприводом, открывающая крышка багажника
РЕЖИМ PWR Режим мощности
PWR / MIR Зеркала с электроприводом
РДО Радио
ЗАДНИЙ WPR Задний дворник
RT / TRN / SIG Указатель поворота со стороны пассажира
ЗАПАСНОЙ Запасной
STR / WHL / ILLUM Подсветка рулевого колеса
Chevrolet Traverse — схема блока предохранителей — приборная панель (со стороны реле)
Реле Описание
LT / PWR / SEAT Реле сиденья с электроприводом на стороне водителя
RT / PWR / SEAT Реле сиденья со стороны пассажира
PWR / WNDW Реле стеклоподъемников
PWR / КОЛОНКА Реле рулевой колонки с усилителем
L / ВОРОТА Реле подъемной двери
LCK Реле блокировки питания
ЗАДНИЙ / WSW Реле омывателя заднего стекла
UNLCK Реле разблокировки питания
ДРЛ2 Реле дневных ходовых огней 2 (при наличии)
LT / UNLCK Реле разблокировки со стороны водителя
ДХО Реле дневных ходовых огней (при наличии)
ЗАПАСНОЙ Запасной
FRT / WSW Реле омывателя переднего лобового стекла

ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации, модели и рынка автомобиля.

NEW MURRAY FIRE TRUCK PEDAL CAR DASH KEY KEY ASSEMBLY NEW Pedal Cars demence Pre-1970

НОВЫЙ MURRAY FIRE TRUCK ПЕДАЛЬНЫЙ КЛЮЧ В СБОРЕ НОВАЯ ПЕДАЛЬНАЯ МАШИНА Demence Pre-1970
  1. Home
  2. Игрушки и хобби >> Уличные игрушки и конструкции >> Педальные автомобили >> Pre-1970
  3. NEW MURRAY FIRE TRUCK PEDAL CAR DASH KEY KEY ASSEMBLY НОВЫЙ

НОВЫЙ MURRAY ПЕДАЛЬ ДЛЯ ПОЖАРНОГО АВТОМОБИЛЯ ПЕРЕДНИЙ КЛЮЧ В СБОРЕ НОВЫЙ, ПЕДАЛЬНЫЙ КЛЮЧ ПОЖАРНОГО АВТОМОБИЛЯ В СБОРЕ НОВЫЙ НОВЫЙ MURRAY, ЭТИ ПЛАСТИКОВЫЕ, ВСЕГДА ЛИШАЮЩИЕ, ПРЕДНАЗНАЧЕНЫ ДЛЯ 18,99 НАИМЕНОВАНИЯ ЦЕНА, КУПИТЬ У ИСТОЧНИКА, НОВЫЙ КЛЮЧ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ ДЛЯ ВСЕХ ПОЖАРНЫХ АВТОМОБИЛЕЙ MURRAY С ПЛОСКИМ ЛИЦОМ, Интернет-продажа, сравнение цен Магазин специальных скидок Получите дешевые товары в Интернете Быстрая, бесплатная доставка и возврат Делайте покупки в Интернете сегодня, чтобы воспользоваться гибкими вариантами оплаты.НОВЫЙ НОВЫЙ КЛЮЧ ДЛЯ ПЕДАЛИ ПОЖАРНОГО АВТОМОБИЛЯ MURRAY В СБОРЕ.

  • А
  • B
  • С
  • D
  • E
  • F
  • G
  • H
  • I
  • Дж
  • К
  • л
  • M
  • N
  • O
  • P
  • Q
  • R
  • S
  • т
  • U
  • В
  • Вт
  • Х
  • Y
  • Z
  • Ž

Tento web používá cookies.Prohlížením webu vyjadřujete souhlas s jejich používáním.

Souhlasím Více informací

NEW MURRAY ПЕДАЛЬ ПЕРЕДАЧИ ПОЖАРНОГО АВТОМОБИЛЯ В СБОРЕ НОВЫЙ


ЭТО ПРЕДНАЗНАЧЕНО ДЛЯ ЗАМЕНА ПЛАСТИКОВЫХ, КОТОРЫЕ ВСЕГДА ЛОМАЮТСЯ, ЭТИ ПЕРЕЧИСЛЕННЫЕ НА 18,99 НА БОЛЬШИХ ВЕБ-САЙТАХ СУПЕР НИЗКАЯ ЦЕНА, КУПИТЬ ИЗ ИСТОЧНИКА, НОВЫЙ КЛЮЧ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ ДЛЯ ВСЕХ ПОЖАРНЫХ МАШИН MURRAY FLAT FACE Скидка, Онлайн-продажа, Сравнение цен специализированный магазин.

Добавить комментарий

Ваш адрес email не будет опубликован.
