MasteraVAZa » Короткоходная кулиса на ваз 2110: меняем самостоятельно

• 1 Сходства и отличия короткоходной и штатной коробки передач ВАЗ 2110
• 2 Практическое обустройство короткоходной кулисы
  • 2.1 Плюсы и минусы установки короткоходной кулисы
• 3 Технические нюансы установки и эксплуатации короткоходной кулисы

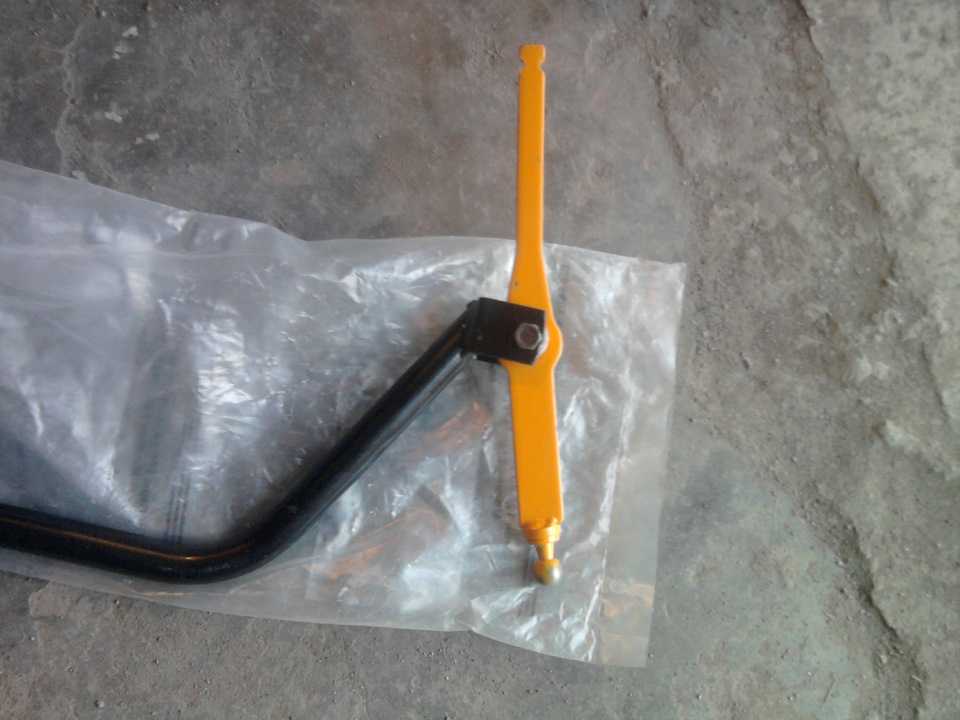

Короткоходная кулиса

Как известно, коробка передач представляет собой не просто механизм переключения передач, но вместе с этим является одним из наиболее часто задействованных динамических компонентов во время передвижения. Именно высокая частота приводит к расшатыванию коробки передач.
Короткоходна кулиса на ваз 2110 позволяет увеличить чёткость переключение передач. А также гарантировать надёжность эксплуатации в течение длительного периода времени.
Короткоходная кулиса на ваз 2110 – это возможность сделать все намного лучше.
Каждый механизм имеет определённый набор положительных и отрицательных моментов, соотношение этих двух составляющих определяет рентабельность приобретения того или иного технического элемента. Для коробки передач очень важен её ход, плавность и чёткость переключения определяют её качество функционирования.

  Примечание. Не редко, когда расшатанная коробка передач даёт сбои в переключение, в результате происходит переключение не заданной передачи.

Сходства и отличия короткоходной и штатной коробки передач ВАЗ 2110

Короткоходная кулиса в ваз 2110

Наиболее существенные отличия в строении между штатной и короткой коробкой передач можно заметить визуально, даже на фотографии. Строение котроткоходной коробки передачи чрезвычайно простое, что непосредственным образом облегчает её техническое обустройство.
Рассмотрев схему, становится ясно, что замена или тюнинг действующей коробки передач не принесёт должного эффекта, так как только замена рычагов может дать короткие передачи. Чтобы уменьшить ход передач при включении, необходимо увеличить её длину под шарниром.
Это позволит сделать передачи короткими и при этом сохранить ось тяги в исходном положении.

Практическое обустройство короткоходной кулисы

Короткоходная кулиса ваз 2110 схема

И так, пришло время практики:

• вначале необходимо приподнять крепление железной балки, которая проходит от коробки к внутреннему рычагу коробки передач.

Примечание.
Необязательно полностью снимать непосредственно саму кулису, достаточно просто разобрать с внешней стороны шаровую опору. Для этого нужно разжать металлическое кольцо, после чего освободится непосредственно шар в результате расхождения пластмассовых лапок.

• теперь необходимо ликвидировать хомоту коробки передач, для этого нужно отсоединить тягу;
• затем затащить её сквозь грязезащитный чехол;
• после этого, следует приварить небольшой кусок трубы, толщиной примерно 2-3 мм, к тяге;
• к тяге также нужно будет приварить кусок листового металла толщиной 5-6 мм.

Важно. Обязательно необходимо будет поднять вверх шарнир с крючком, с целью недопущения ошибочного включения задней передачи.

Плюсы и минусы установки короткоходной кулисы

Короткоходная кулиса ваз 2110 установка

Хоть кулиса ваз и требует приложения дополнительных физических усилий, но зато переключение коробки передач становится четким, плавным и фиксированным. Коробка передач начнёт функционировать по типу современного игрового джойстика.

Примечание.
Существует также возможность ещё более стабилизировать переключение коробки передач, для этого необходимо будет задействовать безлюфтовый кардан, который встроен во всех моделях лады Калины. Однако, вместе с этим он находится в свободной продаже.

Технические нюансы установки и эксплуатации короткоходной кулисы

Короткоходная кулиса для ваз 2110

Коробка передач иногда может выходить из строя в силу ряда объективных причин:

• износ шариков и штоков гнёзд;
• существенное уменьшение степени упругости пружинных фиксаторов;
• износ муфты, в результате повреждения её зубов;
• износ блокираторов колёс, в результате длительной их эксплуатации и т. п.

Короткоходная кулиса от ваз 2110 – ручки

Причин может быть много, однако, большинство из них можно избежать. Если говорить объективно, то заводской шарнир который устанавливается на ВАЗ 2110, является не совсем качественным, а точнее вовсе не качественным.
Это связано первостепенно с основной его конструкции.

Интересно. Да действительно он и хоть и является достаточно современным и технологичным, но для большинства национальных дорог просто не приспособлен, так как чрезвычайно быстро начинает расшатываться.

Компания ВАЗ старается следовать европейскому принципу разработки и производства автомобилей, однако, дороги очень далеки от европейских стандартов качества. Качество производства должно зависеть от требований клиента.
ВАЗ 2110 представляет собой современный достаточно технологичный автомобиль, имеет надёжный двигатель и адаптированную подвеску к национальному дорожному полотну,но вместе со всем этим, существует весьма одно заметное слабое звено – это коробка передач.

Примечание.
Следует объективно понимать, что в скором времени придётся ее менять. Если, конечно автовладелец является не жителем столицы Российской Федерации Москвы, так как только в этом городе большинство дорог действительно соответствуют европейскому уровню качества.

Короткоходная кулиса на ваз 2110

Главное в коробке передач – это чёткость переключения скоростей и надёжность работы. Эти два компонента могут быть достигнуты самостоятельно, если выполнить замену передач с обязательной заменой шарнира.

Примечание. Единственный практический недостаток всех коробок передач от национальных производителей, заключён в слабых ушках, которые при постоянной экстремальной езде могут внезапно оторваться.

Короткоходную кулису кпп на ваз 2110 легко сменить

Обязательно необходимо будет также поменять рычаг коробки передач, так как шарнир от лады Калины, не подходит к заводскому рычагу лады 2110.
Можно конечно искусственно обрезать на новый шарнир, но с практической точки зрения это не логично, так как надёжность всей коробки передач в данном случае, ставится под очень существенное сомнение.

Короткоходные кулисы для ваз 2110

Фото и видео поможет разобраться во всех тонкостях установки короткоходой коробки передач. Сама теория без визуального закрепления с практической точки зрения является совершенно бесполезной.
Своими руками заменить старую коробку не совсем надёжную КПП на новую, особой сложности не представляет, главное следовать правильному алгоритму и действовать предельно аккуратно. Видео инструкция позволит разобраться детально, что к чему.
Цена приобретения короткоходовой кулисы очень небольшая, что в свою очередь делает данную процедуру замены совершенно доступной.

Так же на нашем ресурсе Вы можете узнать о замене сальника кулисы.
