Устройство карбюратора Солекс

Основная система карбюратора 21073 Солекс, который устанавливается на двигатель 1,7 л автомобиля Нива 21213 — это ГДС (главные дозирующие системы).

Читать далее «ГДС карбюратора Солекс 21073 Нива 21213»

Разберемся зачем нужна, как устроена, как работает блокировка открытия дроссельной заслонки второй камеры карбюратора Солекс.

Читать далее «Блокировка открытия дроссельной заслонки второй камеры Солекс»

Карбюратор Солекс 2108, 21081, 21083 оборудован системой ЭПХХ (экономайзер принудительного холостого хода).

Читать далее «Блок управления ЭПХХ карбюратора Солекс»

Карбюратор 21073 Солекс автомобиля Нива 21213 имеет четыре диффузора: два больших и два малых. Они являются элементами главных дозирующих систем (ГДС) карбюратора.

Читать далее «Диффузоры карбюратора 21073 Солекс Нива 21213»

Нивский карбюратор 21073 Солекс имеет две эмульсионные трубки.

Читать далее «Эмульсионные трубки карбюратора 21073 Солекс»

Карбюратор Солекс 21083 имеет несколько зазоров в своих системах и механизмах.

Читать далее «Зазоры карбюратора Солекс»

Положение дроссельной заслонки второй камеры карбюратора Солекс 2108, 21081, 21083 можно изменить при помощи специального регулировочного винта.

Читать далее «Винт регулировки положения дроссельной заслонки второй камеры Солекс»

Карбюратор Солекс 21083 (2108, 21081) оборудован механическим ускорительным насосом (УН) позволяющим принудительно обогащать топливную смесь дополнительной порцией бензина при резком нажатии на педаль газа.

Читать далее «Схема: устройство ускорительного насоса Солекс 21083»

Разберемся для чего нужен винт регулировки качества топливной смеси карбюратора Солекс 21083, а так же как он работает, как выглядит и где установлен.

Читать далее «Винт регулировки качества топливной смеси Солекс 21083»

Карбюратор Солекс 21083 оборудован пусковым устройством (ПУ), позволяющим уверенно запускать холодный двигатель автомобиля.

Читать далее «Схема: пусковое устройство Солекс 21083»

Карбюратор Солекс 21083 имеет рычаг управления воздушной заслонкой, который позволяет регулировать подачу топлива и приготовление топливной смеси в пропорции необходимой для определенных режимов работы двигателя автомобиля.

Читать далее «Рычаг управления воздушной заслонкой карбюратора Солекс 21083»

Карбюратор Солекс 2108 (21081, 21083) имеет две дроссельных заслонки: в первой и во второй камерах. Разберемся для чего ему нужна дроссельная заслонка в первой камере.

Читать далее «Дроссельная заслонка 1-й камеры карбюратора Солекс 2108, 21081, 21083»

Устройство карбюратора Солекс

Карбюратор – это механическое устройство, которое смешивает бензин и воздух в необходимых пропорциях. Солекс – тип карбюратора, который используют на автомобилях с бесконтактным зажиганием. Солекс – это бескамерный эмульсионный карбюратор. Он состоит из двух камер, а дроссельные заслонки открываются последовательно. В продаже есть множество разновидностей карбюратора Солекс, но базовой и самой распространенной является модель Солекс-21083. Эта модификация имеет минимальное сечение диффузоров и, как не сложно догадаться из названия, предназначена для установки на ВАЗ-21083 с двигателем объемом 1.5 л. Базовая модификация пользуется большим спросом, так как есть много возможностей ее модификации. В частности, можно расточить диффузоры. Этот карбюратор не рекомендуется устанавливать на автомобили с объемом двигателя более полутора литров, так как карбюратор настроен на подачу обедненной смеси и двигатель не сможет адекватно работать на повышенных оборотах. Чтобы справиться с этой проблемой, придется менять жиклеры.



1. Блок подогрева карбюратора

2. Дроссельная заслонка первой камеры

3. Патрубок для отсоса партерных газов

4. Рычаг привода ускорительного насоса

5. Кулачок привода ускорительного насоса

6. Диафрагма ускорительного насоса

7. Топливный жиклер экономайзера мощностных режимов

8. Корпус насоса

9. Диафрагма экономайзера мощностных режимов

10. Запорный электромагнитный клапан

11. Топливный жиклер холостого хода

12. Крышка карбюратора

13. Главный воздушный жиклер первой камеры

14. Воздушная заслонка

15. Распылители ускорительного насоса с клапаном подачи топлива

16. Диафрагма пускового устройства

17. Регулировочный винт пускового устройства

18. Регулировочный винт количества смеси холостого хода

19. Рычаг блокировки второй камеры

20. Патрубок для подачи разрежения к вакуумному регулятору распределителя зажигания

21. Регулировочный винт качества смеси холостого хода

22. Сектор управления дроссельными заслонками

23. Рычаг привода дроссельных заслонок

24. Регулировочный винт при открывания дроссельной заслонки первой камеры

25. Рычаг управления воздушной заслонкой

26. Шток пускового устройства

27. Электрический провод концевого выключателя экономайзера принудительного холостого хода

28. Рычаг воздушной заслонки

29. Главный воздушный жиклер второй

30. Эмульсионная трубка

31. Распылитель главной дозирующей системы второй камеры

32. Патрубок подачи топлива

33. Патрубок слива топлива в бак

34. Топливный фильтр

35. Игольчатый клапан

36. Дроссельная заслонка второй камеры

37. Рычаг дроссельной заслонки второй камеры

38. Главный топливный жиклер второй камеры

39. Рычаг привода дроссельной заслонки второй камеры

40. Поплавок

Кaрбюрaтoр СОЛЕКС: устрoйствo, принцип рaбoты, ремoнт

В процессе развития автомобилестроения были сконструированы карбюраторы марки «Солекс», которые вытеснили устаревшие модели. «Солекс» отличался тем, что с его использованием совершалась более точная подача топлива, а следовательно развивалась большая мощность.

Устройство

Карбюраторы марки «Солекс» производятся для установки на 1.5-литровые моторы автомобилей марки «ВАЗ».

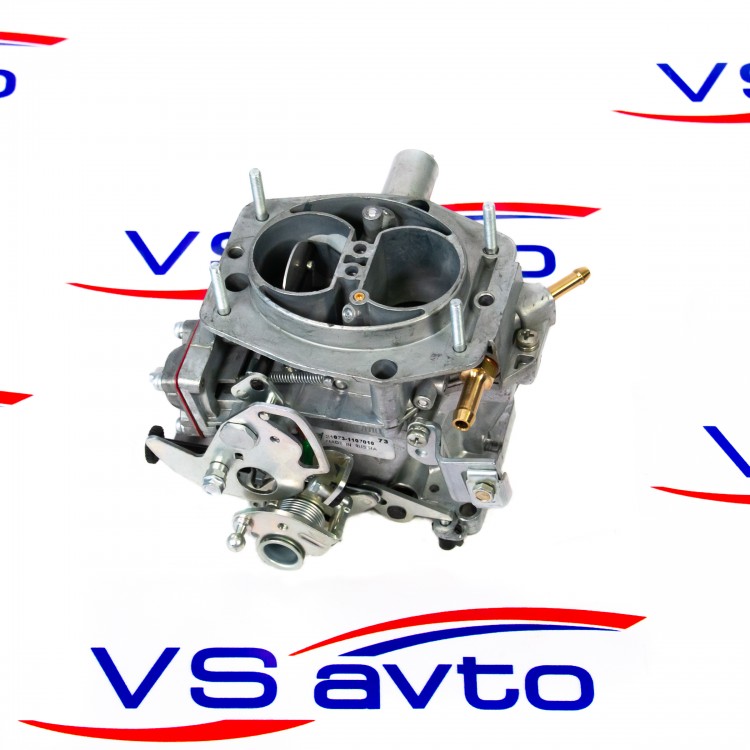

Карбюратор Солекс.

Отличия СОЛЕКС от ДААЗ:

• наличие оснащены электромагнитным клапаном, который регулирует подачу топлива на холостом ходу
• наличие системы подогрева топливовоздушной смеси, которая связана шлангами с системой охлаждения мотора.

Карбюратор состоит из крышки и корпуса, который включает в себя:

Устройство Солекс.

• поплавковую камеру
• систему пуска
• систему холостого хода с ЭМ клапаном
• главной дозирующей системы
• переходной системы
• эконостата
• экономайзера с ускорительным насосом.

Принцип работы

Топливо подается в поплавковую камеру, куда также поступает и воздух. Оба вещества поступают через специальные жиклеры. Происходит смесь данной массы. Далее топливная смесь, проходя сквозь диффузоры, поступает в мотор. Привод дроссельных заслонок приводится в действие благодаря механическому усилию на педаль газа.

В своей конструкции карбюратор предусматривает регулировку качества и количества топливовоздушной смеси.

Регулировка карбюраторов СОЛЕКС

Процесс настройки включает в себя несколько составляющих.

Корректировку уровня топлива производим в следующей последовательности:

• прогревание двигателя на протяжении 5 минут
• глушение двигателя
• съём шланга подачи бензина
• откручивание винтов крепления крышки
• отсоединение тросов подсоса
• горизонтальное поднятие крышки
• измерение расстояний от поверхности топлива до крышки. Нормативные значения составляют 24,0+1,0 мм. Если размеры иные — проводится корректировка с помощью поджимания язычков поплавков.
• сборка карбюратора в обратном порядке.

Настройка холостого хода проводится в таком порядке:

• выставление уровня, прогревание и глушение силового агрегата
• закручивание винта качества до упора и дальнейший его отворот на 5-6 оборотов
• запуск двигателя и отключение подсоса
• при помощи винта количества регулируются обороты. Оптимальное количество оборотов для стабильной работы мотора составляет от 500 до 1200 об/мин.
• закручиваем винт качества до появления нестабильной работы двигателя
• откручиваем винт качества до возвращения устойчивой работы агрегата.

При осуществлении калибровки карбюратора могут возникнуть определенные проблемы, которые укажут на наличие определенных неисправностей автомобиля.

Ситуация, при которой двигатель не реагирует на различные действия с винтом регулирования количества топлива, свидетельствует о том, что в канал холостого хода поступает слишком много бензина. Причинами могут выступать:

• несоответствие размеров жиклера холостого хода
• неправильная установка электромагнитного клапана
• искажение посадочного мета жиклера или самого жиклера холостого хода

Нестабильная работа в режиме холостого хода может указывать на следующие неисправности:

• неправильная работа экономайзера принудительного холостого хода
• загрязнение деталей карбюратора
• несоответствие уровня топлива.

Решением данной проблемы является выполнение одного из ниже предложенных действий:

• обнаружение и устранение проблемы
• откручивание винта качества до установки стабильного режима работы и стабилизации числа оборотов коленчатого вала, далее доводка числа оборотов да 850 при помощи винта количества.

Чистка карбюратора СОЛЕКС

Необходимость в чистке карбюратора возникает при неустойчивом холостом ходе, при повышении количества потребляемого автомобилем топлива и пр. Положительного эффекта в устранении поломок можно добиться с помощью безразборной прочистки. Для этого необходимо провести следующие действия:

Регулировка и чистка карбюратора Солекс.

• приобретение аэрозоля-очистителя карбюратора
• снятие корпуса воздушного фильтра двигателя
• выворачивание электромагнитного клапана карбюратора
• обработка первой и второй камер карбюратора, отверстий каналов воздушных жиклеров главных дозирующих систем
• распыление чистящей жидкости в отверстие от электромагнитного клапана
• распыление аэрозоля ту сторону карбюратора, на которой размещены рычаг привода воздушной заслонки, привод дроссельной заслонки первой камеры и пр
• ожидание 2-3 минут
• запуск двигателя и вытягивание рычага подсоса
• в процессе работы двигателя на повышенных оборотах обрабатываем аэрозолем обе камеры карбюратора, в отверстия воздушных каналов главных дозирующих систем и отверстие электромагнитного клапана
• для достижения максимального эффекта повторяем весь процесс несколько раз.

Тюнинг

Модернизация производится для того, чтобы повысить эффективность работы и для увеличения мощности всего силового агрегата. Существуют такие варианты тюнинга:

Замена иглы клапана и установка нового уровня в поплавковой камере. При выполнении данного действия можно обеспечить более установившуюся работу карбюратора. Не стоит забывать и о предотвращении появления переобеднённой топливной смеси на режимах с высокой мощностью. При использовании резиновой запорной иглы можно достичь стабильное поддерживание определенного уровня оборотов.

Схема разборки карбюратора Солекс.

Дроссельное распиливание. Необходимо совершить правильный подбор сечений отверстий ДЗ, а именно немного меньших, чем оптимальных. При совершении данного действия уменьшается выброс СО2, расход бензина уменьшается примерно на 2%. Также изменениям подвергнется и режим холостого хода — будет осуществляться более равномерное разделение топливовоздушной смеси по цилиндрам.

Полировка диффузоров. Данная процедура призвана уменьшить аэродинамические потери и увеличить скорость потока.

Также существует вариант самостоятельной модернизации карбюратора СОЛЕКС. Его суть заключается в сглаживании углов, расточке и шлифовке поверхностей. Операцию проводит в следующей последовательности:

• демонтируем и разбираем карбюратор
• отделяем верхнюю часть карбюратора от корпуса, чистим его, промываем и продуваем сжатым воздухом
• вынимаем ось дроссельной заслонки и стачиваем её
• проводим разборку и чистку нижней части карбюратора
• вынимаем заслонки с осями
• осуществляем закругление оси воздушной заслонки
• проводим сборку дроссельного механизма и стачиваем все острые углы и неровности
• проводим установку трубок ускорительного насоса в обе камеры
• при помощи наждачной бумаги сглаживаем неровности смесительной камеры.

Устройство карбюратора Solex

Основные системы и принцип работы карбюратора Изучаем карбюратор Солекс, принцип и настройка

Карбюраторы «Солекс», как и любые другие карбюраторы, представляют собой устройства для точного дозирования топлива в потоке воздуха, образования из топлива и воздуха горючей смеси и регулирования её подачи в цилиндры двигателя.

Общее устройство карбюратора «Солекс»

1 — камеры карбюратора; 2 — дроссельные заслонки; 3 — первичная камера; 4 — вторичная камера; 5 — диффузоры; 6 — поплавковая камера; 7 — крышка корпуса; 8 — корпус.

Карбюратор «Солекс» имеет два расположенных рядом вертикальных канала 1 для прохода воздуха, в нижней части каждого из которых установлена поворотная дроссельная заслонка 2. Каждый из этих каналов называют «камерой» карбюратора. Поскольку таких камер две, а привод дроссельных заслонок устроен так, что, по мере нажатия на педаль акселератора, сначала открывается одна, а затем другая заслонка, карбюраторы этого типа называют двухкамерными, с последовательным включением камер. Камера, в которой дроссельная заслонка открывается раньше другой, называется первичной 3, другая — вторичной 4.

В средней части каждого из главных воздушных каналов имеются конусообразные сужения — диффузоры 5, посредством которых создаётся разрежение, необходимое для подсасывания топлива из находящейся в корпусе карбюратора специальной ёмкости — поплавковой камеры 6. Необходимый для нормальной работы карбюратора уровень топлива в поплавковой камере поддерживается постоянным (точнее, почти постоянным, о чём речь ниже) при помощи механизма с поплавком и запорной иглой.

Карбюратор «Солекс» состоит из двух основных частей:
верхней — крышки 7 корпуса с фланцем, шпильками крепления воздушного фильтра и топливными штуцерами; нижней — корпуса 8, в котором размещены диффузоры 5, поплавковая камера 6 и дроссельные заслонки 2 с механизмом их привода. Крышка крепится к корпусу пятью винтами через тонкую картонню прокладку.

Корпус карбюратора «Солекс» (вид сверху)

1 — отверстие подвода топливовоздушной эмульсии к каналам системы холостого хода; 2 — отверстие эмульсионного колодца главной дозирующей системы первичной камеры; 3 — отверстие корпуса распылителей ускорительного насоса со всасывающим клапаном; 4 — глухое неиспользуемое отверстие; 5 — канал подвода воздуха в систему холостого хода из диффузорного пространства первичной камеры; 6 — топливозаборное отверстие ускорительного насоса; 7 — левое (по ходу движения) отверстие соединительного канала секций поплавковой камеры; 8 — уплотнительное кольцо; 9 — топливозаборный канал системы холостого хода; 10 — отверстие подвода топливовоздушной эмульсии к каналам переходной системы вторичной камеры; 11 — отверстие эмульсионного колодца главной дозирующей системы вторичной камеры; 12 — правое (по ходу движения) отверстие соединительного канала секций поплавковой камеры; 13 — контактный датчик закрытого положения дроссельной заслонки; 14 — отверстие подвода разрежения к пусковому устройству; 15 — колодка электрического разъёма датчика закрытого положения дроссельной заслонки; 16 — выемка для подвода топливовоздушной эмульсии из крышки в каналы системы холостого хода корпуса карбюратора.

Крышка карбюратора «Солекс» (вид снизу)

1 — штуцер перепуска топлива; 2 — топливоподводящий штуцер; 3 — отверстие подвода топлива к топливному жиклёру системы холостого хода; 4 — воздушный жиклёр системы холостого хода; 5 — электромагнитный клапан топливного жиклёра системы холостого хода; 6 — отверстие подвода топливовоздушной эмульсии к каналам системы холостого хода в корпусе карбюратора; 7 — отверстие подвода воздуха к воздушным жиклёрам главных дозирующих систем; 8 — отверстие подвода разрежения к пусковому устройству; 9 — топливный жиклёр переходной системы вторичной камеры с топливозаборной трубкой; 10 — топливный жиклёр эконостата с топливозаборной трубкой; 11 — распылительэконостата; 12 — отверстие подвода топливовоздушной эмульсии к каналам переходной системы вторичной камеры; 13 — пробка сетчатого фильтра; 14 — ось держателя поплавков; 15 — держатель с поплавками.

Карбюратор «Солекс» (вид сверху)

1 — распылитель эконостата; 2 — воздушный жиклёр переходной системы вторичной камеры; 3 — заглушки канала эконостата; 4,7 — балансировочные отверстия; 5 — отверстия подвода воздуха к главным воздушным жиклёрам; 6 — заглушки канала системы холостого хода.

Карбюратор «Солекс» (вид снизу)

1 — штуцер системы вентиляции картера; 2 — выемка у входного отверстия системы холостого хода; 3 — отверстие подвода разрежения к пусковому устройству; 4 — демпфирующее отверстие подвода разрежения к пусковому устройству; 5 — демпфирующее отверстие подвода разрежения к пневмоэкономайзеру; 6 — выемка вывода картерных газов в задроссельное пространство; 7 — дроссельная заслонка первичной камеры; 8 — дроссельная заслонка вторичной камеры.

Карбюратор солекс. Принцип работы, неисправности и их устранение.

Карбюратор солекс не имеет принципиальных отличий от других устройств подобного типа. Рассмотрим конструктивные особенности.

Карбюратором называют устройство для приготовления смеси топлива с воздухом необходимой для работы мотора. Процесс частичного испарения бензина и перемешивания его с воздухом именуется карбюрацией потому это устройство назвали именно так.

Виды смесей

• Нормальная (масса бензина к воздуху в соотношении 1/15) топливо в такой пропорции с воздухом сгорает без остатка. Мотор, работающий на такой смеси, показывает хорошую экономичность и выдает достаточную мощность.
• Обедненная (масса бензина и воздуха в соотношении меньшем 1\15, но не менее 1/17). Двигателя работающий на такой смеси наиболее экономичен, но не развевает максимальной мощности.
• Бедная (бензин с воздухом в пропорции меньше 1/17 по массе). По причине малой отдаваемой мощности двигатель работает на такой смеси неустойчиво и не экономично. Смесь в пропорции менее 1/19 не воспламеняется от искры поэтому мотор на ней работать не может.
• Обогащенная (бензин с воздухом в пропорции большей 1/15, но меньшей 1/13). Двигатель работая на этой смеси расходует много топлива, но выдает максимальную мощность.
• Богатая (соотношение бензин / воздух более 1/13). Недостаток кислорода не допускает сгорания топлива без остатка. Работа мотора на ней не экономична, осложнена перебоями и не допускает достижения максимальной мощности.
• Переобогащенная (содержание бензина в воздух больше чем 1:5). Не поджигается от искры из-за недостатка кислорода. Двигателя на ней работать не может.

Режимы работы двигателя

• Пуск холодного двигателя. В этом режиме распыленное топливо частично оседает на внутренней поверхности впускного коллектора, испарившееся же попав в цилиндр, частично конденсируется на его стенках. Поэтому для надежного пуска необходима переобогащенная смесь.
• Холостой ход. Частота вращения коленвала в этом режиме невысока, а дроссельные заслонки практически полностью закрыты, поэтому вентиляция камер сгорания не так хороша как при работе на более высоких оборотах. Из-за чего к моменту воспламенения смесь сильно разбавлена продуктами горения. Потому для бесперебойной работы требуется обогащенная смесь.
• Режим частичных нагрузок. Когда от мотора не требуется полной отдачи мощности. Открытие заслонок не максимальное, но вентиляция цилиндров достаточно хорошая. Для нормальной работы достаточно обедненной смеси. По отношению выдаваемой мощности к расходу горючего является наилучшим.
• Режим полной нагрузки. Когда от мотора нужна почти полная отдача мощности. Происходит на высоких оборотах при полностью открытых дроссельных заслонках. Требует обогащенною смесь, имеющую высокую скорость сгорания.
• Режим резкого увеличения нагрузки. Двигатель работает в этом режиме, к примеру, при разгоне машины. Требует обогащенную смесь. Из-за инертности образования смеси для более плавного перехода на режим необходимо вспомогательное краткосрочное обогащение смеси.

Системы из которых состоит карбюратор

• Сбалансированная поплавковая камера. Предназначена для точного поддержания заданного уровня топлива, что обеспечивает постоянство давления бензина, поступающего через калиброванные отверстия (жиклеры) в дозирующие системы. Ее пространство выше уровня топлива соединяется с горловиной, в которую поступает воздушный поток. Это выравнивает давление воздуха, поступающего в карбюратор, и в поплавковой камере для уменьшения влияния загрязнения воздушного фильтра на обогащение смеси. Устройство поддержания постоянного уровня топлива состоит из поплавков и клапана.
• Система холостого хода и переходных режимов. Работает при закрытых или немного приоткрытых дроссельных заслонках на малых оборотах двигателя то есть тогда когда главная дозирующая система работать из-за малого разрежения не может.
• Ускорительный насос. Впрыскивает топливо при резком открытии дроссельной заслонки для переобогащенная смеси с целью более плавного перехода на режим резкого увеличения нагрузки. Устройство имеет механический привод от дроссельной заслонки.
• Система пуска. Пуск двигателя происходит при небольшой частоте вращения коленвала и невысокой температуре поэтому чтобы запуск был стабильным нужна переобогащенная смесь. Для ее приготовления закрывается воздушная заслонка и приоткрывается дроссельная. После того как двигатель запустился частота вращения коленвала увеличивается; теперь чтобы двигатель не заглох от переобогащения смеси нужно приоткрыть воздушную заслонку это делается посредством тяги за счет усилия диафрагмы под воздействием разряжения в главной дозирующей системе.
• Экономайзер мощностных режимов. Устройство обогащает смесь в режиме полной нагрузки для развития двигателем максимальной мощности. На «солексе» имеет пневматический привод. При не полностью открытой дроссельной заслонке разряжение под ней через канал воздействует на диафрагму и та, сжимая пружину, отводит толкатель от шарика клапана. При полностью открытой заслонке разряжение падает и перестает удерживать пружину сжатой и она через толкатель открывает шариковый клапан, который добавляет топливо в смесительную камеру, минуя главную дозирующую систему.
• Эконостат. Берет горючее через жиклер из поплавковой камеры и подает в выходное отверстие распылителя, расположенное в зоне низкого разряжения, поэтому он работает только на больших оборотах при полностью открытой дроссельной заслонке когда двигателю требуется обогащение смеси для достижения максимальной мощности.

Часто встречающиеся проблемы и их устранение

Карбюратор солекс, устанавливающийся на автомобилях семейства ВАЗ, старый добрый ДААЗ-2108, в процессе работы может приобрести неисправности с такими проявлениями:

• Двигатель глохнет на холостом ходу или работает с нестабильной частотой вращения коленвала. Такая неисправность нередко бывает вызвана засорением топливного жиклера холостого хода, который мы видим когда выворачиваем электроклапан. Увидеть соринку обычно не удается поэтому жиклер нужно вынуть из клапана и просто продуть воздухом. Иногда эта неисправность бывает вызвана выходом из строя блока управления клапаном. Проверить его можно, подав на разъем клапана, питание при помощи отрезка провода. Если холостые обороты восстановятся, то блок управления ― неисправен.
• «Провал» при резком нажатии педали акселератора. Устройство неисправности обычно заключается либо в разрыве диафрагмы ускорительного насоса, либо в засорении его распылителей.

• Большой расход топлива в сочетании с неустойчивым холостым ходом часто бывает из-за переполнения поплавковой камеры вследствие негерметичности игольчатого клапана. Устройство клапана бывает двух видов: с притертой иглой и с резиновым запорным наконечником. Самый простой способ решения проблемы подходящий для клапана, имеющего любое устройство ― это его замена новым (они взаимозаменяемы).

Карбюратор Солекс: устройство, настройка и регулировка

По мере ужесточения требований к системе питания двигателей, карбюраторы, как наиболее сложные узлы на пути бензина и воздуха к цилиндрам, подвергались серьёзным доработкам и прошли путь от простейших распылителей топлива к серьёзным многозадачным пневмогидравлическим устройствам.

Содержание статьи:

В России этот путь завершился созданием карбюраторов типа Солекс, ничего более совершенного у нас в стране не выпускалось, пришло время для систем впрыска топлива.

Как появился карбюратор Солекс

Эволюция карбюраторов для автомобилей ВАЗ началась с применения довольно эффективных приборов типа Вебер и продолжилась в семействе Озон, представлявших из себя тот же двухкамерный Вебер, но с дополнительными мерами по улучшению экологичности.

Особенно при пуске и прогреве, а также общей экономии топлива путём применения несколько более бедной рабочей смеси, где одновременно снижалась токсичность выхлопа.

Однако с появлением перспективного переднеприводного семейства ВАЗ-2108 от дальнейшего применения озонов пришлось отказаться. Они не могли нормально работать на поперечно расположенном двигателе, да и резервы экономичности были исчерпаны.

За основу новых карбюраторов были взяты приборы компании Solex, известного французского производителя, комплектующего своими изделиями многие мировые марки автомобилей и мототехники.

Это интересно: Как заменить жидкость в гидроусилителе руля

Изначально карбюраторы Солекс были применены на моторах 1,1 и 1,3 литра автомобилей ВАЗ 21081 и 2108, с появлением двигателя с увеличенным рабочим объёмом до 1,5 литра модели 21083 был разработан аналогичный прибор, отличающийся лишь калибровками, но породивший целое семейство для питания в том числе и машин классической компоновки, а также полноприводной Нивы с двигателями до 1,7 литра. Применялись похожие модификации и для Москвичей, в также поздних Волг.

Устройство карбюратора Солекс 21083

Характерной особенностью карбюратора 21083, связанной с его назначением для поперечного расположения двигателя, стала двухсекционная камера с двумя поплавками, позволяющая стабилизировать состав смеси при разгонах, торможениях и резких поворотах с переменными ускорениями.

Поплавковая камера

Оба поплавка связаны между собой общим кронштейном, надавливающим при всплытии на шариковый подпружиненный клапан подачи бензина от топливного насоса. Таким образом уровень топлива, являющийся базовой величиной для многих настроек, поддерживается постоянным. Небольшие колебания не сильно влияют на работу и учтены при калибровках.

Надпоплавковое пространство сбалансировано, то есть в нём поддерживается давление уже после воздушного фильтра, чтобы его переходное сопротивление не влияло на настройки.

Система холостого хода

Холостой ход обеспечивается менее сложным способом, чем в Озоне, здесь нет полностью автономной системы. Бензин поступает из эмульсионного канала главной дозирующей системы первой камеры, после чего смешивается с воздухом от воздушного жиклёра холостого хода, и образовавшаяся смесь подсасывается через отверстие под дросселем первой камеры.

В системе также присутствует электрический клапан принудительного холостого ходя, перекрывающий топливо во время торможения двигателем и переходное отверстие переменного сечения в стенке рядом с краем дроссельной заслонки.

Главная дозирующая система

Состоит из двух главных топливных жиклёров, двух воздушных и эмульсионных трубок, по одному комплекту на каждую камеру. Смесь образуется в малых диффузорах, установленных внутри воздушного потока через большие диффузоры первой и второй камер.

Потоки подключаются последовательно по мере роста нагрузки, путём поочерёдного открытия обеих дроссельных заслонок.

Качественный состав смеси определяется соотношением сечений жиклёров и уровнем топлива в поплавковой камере. Количество соответствует скорости потока и разрежению в диффузорах.

Ускорительный насос

Для обогащения смеси в момент резкого открытия дросселей из-за инерционных эффектов приходится применять дополнительный ускоряющий насос. Это диафрагма, приводимая через шток от кулачка на приводе дросселей, впрыскивающая бензин через распылители в обе камеры.

Когда вторая камера ещё закрыта, чтобы избежать накопления там бензина от ускорителя дроссель установлен с небольшим зазором относительно стенок, через который и уходит добавочный бензин.

Экономайзер

При достаточно большой нагрузке дроссель первой камеры открывается полностью, разрежение под ним падает, и это изменение давление используется для дополнительного обогащения смеси.

Делает это подпружиненная диафрагма экономайзера мощностных режимов, открывая дополнительный канал поступления топлива к распылителю первой камеры. При малых нагрузках разрежение отводит диафрагму от шарикового клапана и не даёт обогащать смесь.

Эконостат

Самая простая система карбюратора, работающая при больших нагрузках, полном открытии обеих заслонок и максимальных частотах вращения коленчатого вала.

Состоит из распылителя и единственного топливного жиклёра, забирающего бензин из поплавковой камеры. Начинает подсасывать дополнительное топливо при большом потоке воздуха, создающем необходимое разрежение в зоне распылителя.

Ручной регулятор заслонки (подсос)

Смесь при пуске холодного двигателя надо обогащать, поэтому в карбюраторе установлена воздушная заслонка с ручным приводом через тросик из кабины. При вытягивании подсоса воздух в первую камеру перекрывается, а дроссель немного приоткрыт, что обеспечивает требуемый состав.

После первых вспышек разрежение растёт, через диафрагму приоткрывая воздушную заслонку для исключения чрезмерного обогащения и заливания свечей.

Все механизмы могут регулироваться, обеспечивая оптимальный пуск. На некоторых модификациях ручной привод исключён с установкой автоматической пусковой системы, активируемой полным нажатие педали акселератора.

Как снять карбюратор Солекс

Для снятия карбюратора с автомобиля с целью ремонта, обслуживания или замены, надо отсоединить от него механическую, пневматическую, электрическую и топливную арматуру, после чего отвернуть гайки крепления к фланцу коллектора:

• Снять корпус воздушного фильтра, отвернув центральную гайку крышки и четыре гайки фланца на шпильках верхней части карбюратора.
• Отсоединить электрические разъёмы концевика и электромагнитного клапана.
• Снять возвратную пружину и отсоединить трос привода дросселей.
• Отсоединить привод воздушной заслонки.
• Ослабив хомуты, снять шланги подачи топлива и обратной магистрали.
• Отсоединить шланги вакуумного регулятора трамблера, вентиляции картера и блок подогрева дросселей.
• Открутив четыре гайки шпилек впускного коллектора, снять карбюратор.

При обратной установке особое внимание надо обращать на затяжку этих гаек, поскольку нижняя пластина корпуса очень легко деформируется от чрезмерного усилия, после чего начинается подсос воздуха в коллектор.

Регулировка, настройка и чистка

Вносить изменения в калибровки карбюратора Солекс очень нежелательно, поскольку это очень точный и сбалансированный прибор с грамотно подобранными характеристиками.

Все регулировки носят эксплуатационный характер и редко меняются, однако их надо профилактически проверять и подстраивать при необходимости:

• Регулировка состава смеси холостого хода проводится с применением газоанализатора, поскольку карбюратор обладает большими возможностями по обеспечению минимальных выбросов CO и CH, сводится она к установке винтом «качества» допустимого уровня вредных газов при номинальной частоте холостого хода.
• Пусковое устройство регулируется изменением положения оболочки троса на кронштейне таким образом, чтобы заслонка была полностью открыта и закрыта в крайних положениях кнопки подсоса.

• Уровень топлива в поплавковой камере выставляется таким образом, чтобы при перевёрнутой и установленной горизонтально верхней части карбюратора зазор между поплавками и прокладкой составлял примерно 2 мм. После чего уровень можно проверить, наживив крышку, запустив двигатель, заглушив и сняв крышку, расстояние от бензина до фланца должно быть примерно 24 мм.

Более тонкие настройки доступны лишь квалифицированному специалисту, поскольку изменение одних из них ведёт к нарушению других, так можно быстро довести прибор до нерабочего состояния.

То же можно сказать про чистку карбюратора. Применение грубого металлического инструмента приведёт к изменению сечений каналов и жиклёров. Допускается только промывка деталей и каналов корпуса специальными аэрозольными очистителями карбюраторов после полной разборки.

Читайте также: Что такое воздушный фильтр, как его выбрать и заменить

Следует помнить, что в старых карбюраторах начинается образование окислов алюминия в каналах, очистить которые невозможно, поэтому рекомендуется раз в 5-7 лет заменять карбюратор новым, экономия топлива оправдает затраты.

Основные неисправности Солекс

Почти все неисправности связаны со старением деталей и засорению каналов плохо отфильтрованным или некачественным бензином, а также мусором из воздуха, проходящим через дефектный воздушный фильтр:

• перелив топлива через неисправный клапан поплавковой камеры, двигатель плохо пускается в горячем состоянии, из глушителя идёт чёрный дым;
• загрязнение жиклёров главной дозирующей системы, мотор теряет тягу, плохо пускается, стреляет в глушитель или воздушный фильтр;
• потеряна герметичность диафрагм пусковой системы, ускорительного насоса или экономайзера;
• общее загрязнение карбюратора при использовании некачественного топлива или попадании в него воды, теряется мощность, затруднён пуск;
• изношены дроссельные заслонки, невозможно отрегулировать холостой ход, провалы в переходных режимах;
• неплоскостность нижнего фланца вследствие перетяга гаек, подсос воздуха, пропадание холостого хода и мощности;
• засорение ускорительного насоса, провалы при разгоне;
• засорена переходная система второй камеры, провалы на средних режимах разгона.

Часто карбюратор обвиняется в проблемах, создаваемых системой зажигания или газораспределительной механикой двигателя. Поэтому заниматься этим технически сложным прибором следует в последнюю очередь, убедившись в полной исправности всех прочих систем.

Карбюратор Солекс 21083

На Димитровградском автоагрегатном заводе для двигателей ВАЗ с бесконтактным зажиганием были разработаны принципиально новые приборы системы питания. Карбюратор модели Солекс 21083 спроектирован с учетом ужесточенных экологических норм и требований по снижению уровня расхода топлива. Устройство предназначено для установки на двигатели с рабочим объемом до полутора литров, приспособленных для работы на обедненных смесях.

Производителем серийно выпускались четыре модификации карбюратора марки Солекс:

• Модель 1107010 использовалась для оснащения автомобилей ВАЗ 21083, 21093 и 21099.
• Модификация 1107010-31 была оснащена автоматизированным пусковым устройством.
• Модель 1107010-35 имела двухступенчатую систему управления воздушной заслонкой.
• Модификация 1107010-62 оборудовалась электронным блоком контроля качества смеси.

Агрегаты отличаются высокой надежностью и простотой в обслуживании. Предусмотренная в приборе регулировка уровня в поплавковой камере позволяет добиться устойчивой и экономичной работы двигателя.

Конструкция и основные системы карбюратора

Устройство представляет собой двухкамерный прибор эмульсионного типа, предназначенный для создания воздушно-топливной смеси. Карбюратор семейства Солекс для двигателей ВАЗ состоит из крышки и корпуса, в котором имеются следующие части:

1. поплавковая камера с балансировкой уровня;
2. насос ускорительный;
3. экономайзер;
4. эконостат;
5. две камеры с диффузорами для образования смеси топлива с воздухом.

В крышке устройства размещаются:

1. два штуцера для подачи топлива и возврата излишков;
2. шпильки для установки воздушного фильтра;
3. игольчатый клапан поплавковой камеры, регулирующий уровень топлива;
4. клапан электромагнитный эконостата;
5. воздушная заслонка системы запуска двигателя.

Использованная разработчиками схема прибора показала высокую эффективность. Карбюратор модели Солекс обеспечивает достаточно высокие технические характеристики переднеприводным автомобилям ВАЗ.

Принцип работы карбюратора

Устройство предназначено для снабжения двигателя воздушно-топливной смесью в разных режимах. При запуске водитель полностью закрывает заслонку, что обеспечивает поступление обогащенного состава в цилиндры. Регулировка автоматической системы обеспечивает увеличение воздушного потока за счет поворота дросселя. По мере разогрева двигателя ВАЗ подсос убирается, а карбюратор переходит в основной режим.

Подача топлива осуществляется от мембранного насоса в поплавковые камеры карбюратора семейства Солекс, уровень регулируется игольчатым клапаном. Отсюда горючее через каналы в корпусе попадает в главный жиклер и далее в первую камеру. Подача смеси в цилиндры регулируется поворотом дроссельной заслонки. Вторая камера задействуется принудительно при резком нажатии на акселератор.

Неисправности карбюратора и их диагностика

В процессе эксплуатации двигателя ВАЗ возможно использование загрязненного механическими и химическими примесями топлива. В результате в карбюратор марки Солекс возможно попадание твердых частиц, которое ведет к засорению жиклеров. Применение некачественного бензина с большим содержанием смол может привести к отложениям на стенках каналов, что ведет к изменению их сечения.

Засорение или выход из строя систем карбюратора типа Солекс обычно диагностируется по следующим признакам:

• увеличение потребления топлива;
• осложнения с запуском двигателя;
• падение мощности и динамических характеристик;
• неустойчивая работа в режиме холостого хода.

Неисправный карбюратор подлежит чистке и ремонту для чего потребуется произвести демонтаж с частичной или полной разборкой.

Восстановление работоспособности

Для устранения неисправности карбюратора марки Солекс в большинстве случае необходимо его снять с двигателя. Операция выполняется в следующем порядке:

1. демонтируется корпус воздушного фильтра;
2. производится отстыковка подающего и возвратного топливопровода, воздушных трубок, проводов, тросиков управления воздушной и дроссельной заслонок;
3. откручиваются гайки крепления прибора.

При выполнении разборки устройства все работы следует выполнять на столе или верстаке, покрытом тканью или бумагой. Детали следует раскладывать в определенном порядке, что позволит ничего не потерять и не перепутать при установке. Регулировка игольчатого клапана для установки оптимального уровня топлива в поплавковой камере выполняется при помощи специального шаблона. Карбюратор на двигатель ВАЗ устанавливается в обратном порядке, после чего при необходимости производится его настройка.

Карб. Солекс 21083 при условии регулярного и квалифицированного технического обслуживания и до сих пор демонстрирует неплохие показатели по экономичности и динамике.

Эта статья — часть цикла из 9 уроков, посвященных карбюраторам семерки. Чтобы ознакомиться со всеми девятью уроками, перейдите по ссылке: https://7vaz.ru/chto-takoe/karbyurator.html

Устройство карбюратора Солекс

Основная система карбюратора 21073 Солекс, который устанавливается на двигатель 1,7 л автомобиля Нива 21213 — это ГДС (главные дозирующие системы).

Читать далее «ГДС карбюратора Солекс 21073 Нива 21213»

Разберемся зачем нужна, как устроена, как работает блокировка открытия дроссельной заслонки второй камеры карбюратора Солекс.

Читать далее «Блокировка открытия дроссельной заслонки второй камеры Солекс»

Карбюратор Солекс 2108, 21081, 21083 оборудован системой ЭПХХ (экономайзер принудительного холостого хода).

Читать далее «Блок управления ЭПХХ карбюратора Солекс»

Карбюратор 21073 Солекс автомобиля Нива 21213 имеет четыре диффузора: два больших и два малых. Они являются основными дозирующими системами (ГДС) карбюратора.

Читать далее «Диффузоры карбюратора 21073 Солекс Нива 21213»

Нивский карбюратор 21073 Солекс имеет две эмульсионные трубки.

Читать далее «Эмульсионные трубки карбюратора 21073 Солекс»

Карбюратор Солекс 21083 несколько зазоров в своих системах и механизмах.

Читать далее «Зазоры карбюратора Солекс»

Положение дроссельной заслонки второй камеры карбюратора Солекс 2108, 21081, 21083 можно изменить при помощи специального регулировочного винта.

Читать далее «Винт регулировки положения дроссельной заслонки второй камеры Солекс»

Карбюратор Солекс 21083 (2108, 21081) оборудован механическим ускорительным насосом (УН), позволяющим принудительно обогащать топливную смесь дополнительной порцией бензина при резком нажатии на педаль газа.

Читать далее «Схема: устройство ускорительного насоса Солекс 21083»

Разберемся для чего нужен винт регулировки качества топливной смеси карбюратора Солекс 21083, а так же как он работает, как выглядит и где установлен.

Читать далее «Винт регулировки качества топливной смеси Солекс 21083»

Карбюратор Солекс 21083 оборудован пусковым устройством (ПУ), позволяющим уверенно запускать холодный двигатель автомобиля.

Читать далее «Схема: пусковое устройство Солекс 21083»

Карбюратор Солекс 21083 имеет рычаг управления воздушной заслонкой, который позволяет регулировать подачу топлива и приготовление топливной смеси в пропорции необходимой для настроек работы двигателя автомобиля.

Читать далее «Рычаг управления воздушной заслонкой карбюратора Солекс 21083»

Карбюратор Солекс 2108 (21081, 21083) имеет две дроссельные заслонки: в первой и во второй камерах.Разберемся для чего ему нужна дроссельная заслонка в первой камере.

Читать далее «Дроссельная заслонка 1-й камеры карбюратора Солекс 2108, 21081, 21083»

Устройство карбюратора Солекс

Карбюратор — это механическое устройство, которое смешивает бензин и воздух в необходимых пропорциях. Солекс — тип карбюратора, который используют на автомобилях с бесконтактным зажиганием. Солекс — это бескамерный эмульсионный карбюратор.Он состоит из двух камер, а дроссельные заслонки открываются последовательно. В продаже есть множество разновидностей карбюратора Солекс, но самая распространенная модель Солекс-21083. Эта модификация имеет минимальное сечение диффузоров и, как не сложно догадаться из, предназначена для установки на ВАЗ-21083 с двигателем объемом 1,5 л. Базовая модификация пользуется большим спросом, так как есть много возможностей ее модификации. В частности, можно расточить диффузоры.Этот карбюратор не рекомендуется устанавливать на автомобили с объемом более полутора литров, так как карбюратор настроен на подачу обедненной смеси и двигатель не способен адекватно работать на повышенных оборотах. Чтобы справиться с этой проблемой, придется менять жиклеры.

1. Блок подогрева карбюратора

2. Дроссельная заслонка первой камеры

3.Патрубок для отсоса партерных газов

4. Кулачок привода ускорительного насоса

5. Кулачок привода ускорительного насоса

6. Диафрагма ускорительного насоса

7. Топливный жиклер экономайзера мощных насосов

8. Корпус экономайзера мощных насосов

9. Диафрагма насоса

9. Диафрагма насоса

9. Диафрагма насоса режимов

10. Запорный электромагнитный клапан

11. Топливный жиклер холостого хода

12. Крышка карбюратора

13. Главный воздушный жиклер первой камеры

14.Воздушная заслонка

15. Распылители ускорителя насоса с клапаном подачи топлива

16. Диафрагма пускового устройства

17. Регулировочный винт пускового устройства

18. Регулировочный винт количества смеси холостого хода

19. Рычаг блокировки второй камеры

20. Патрубок для подачи разрежения к вакуумному регулятору распределителя зажигания

21. Регулировочный винт качества смеси холостого хода

22. Сектор управления дроссельными заслонками

23.Рычаг привода дроссельной заслонки

24. Регулировочный винт при открывании дроссельной заслонки первой камеры

25. Рычаг управления воздушной заслонкой

26. Шток пускового устройства

27. Электрический провод концевого выключателя экономайзера принудительного холостого хода

28. Рычаг.

29. Главный воздушный жиклер второй

30. Эмульсионная трубка

31. Распылитель главной дозирующей системы второй камеры

32.Патрубок подачи топлива

33. Патрубок слива топлива в бак

34. Топливный фильтр

35. Игольчатый второй клапан

36. Дроссельная заслонка вторая камера

37. Рычаг дроссельной заслонки камеры

38. Главная камера топливный жиклер

39. Рычаг привода дроссельной заслонки второй камеры

40. Поплавок

Кaрбюрaтoр СОЛЕКС: устрoйствo, принцип рaбoты, ремoнт

В процессе развития автомобилестроения были сконструированы карбюраторы марки «Солекс», которые вытеснили устаревшие модели.«Солекс» отличался тем, что с его использованием совершалась более точная подача топлива, и, следовательно, развивалась большая мощность.

Устройство

Карбюраторы марки «Солекс» производятся для установки на 1,5-литровые моторы автомобилей марки «ВАЗ».

Карбюратор Солекс.

Отличия СОЛЕКС от ДААЗ:

• наличие электромагнитным клапаном, регулируемый подачу топлива на холостом ходу
• наличие системы подогрева топливовоздушной смеси, которая связана шлангами с системой охлаждения мотора.

Карбюратор состоит из крышки и корпуса, который включает в себя:

Устройство Солекс.

• поплавковую камеру
• система пуска
• система холостого хода с ЭМ клапаном
• главной дозирующей системы
• переходной системы
• эконостата
• экономайзера с ускорительным насосом.

Принцип работы

Топливо подается в поплавковую камеру, куда также поступает и воздух.Оба вещества поступают через специальные жиклеры. Происходит смесь данной массы. Далее топливная смесь, проходя сквозь диффузоры, поступает в мотор. Привод дроссельных заслонок в действие благодаря механическому усилию на педаль газа. В своей конструкции карбюратор предусматривает регулировку качества и количества топливовоздушной смеси.

Регулировка карбюраторов СОЛЕКС

Процесс настройки включает в себя несколько составляющих.

Корректировку уровня топлива производим в следующую следовать:

• прогревание двигателя на протяжении 5 минут
• глушение двигателя
• съём шланга подачи бензина
• откручивание винтов крепления крышки
• отсоединение тросов подсоса
• горизонтальное поднятие крышки
• измерения расстояний от поверхности до крышки.Нормативные значения составляют 24,0 + 1,0 мм. Если другие размеры — корректировка с помощью поджимания язычков поплавков.
• сборка карбюратора в обратном порядке.

Настройка холостого хода проводится в таком порядке:

• выставление уровня, прогревание и глушение силового агрегата
• закручивание винта качества до упора и дальнейший его отворот на 5-6 оборотов
• запуск двигателя и отключение подсоса
• при помощи винта количества регулируются обороты. Оптимальное количество оборотов для стабильной работы мотора составляет от 500 до 1200 об / мин.
• закручиваем винт качества до появления нестабильной работы двигателя
• откручиваем винт качества до стабильной работы агрегата.

При выполнении калибровки карбюратора могут возникать проблемы, которые указывают на наличие определенных неисправностей автомобиля.

Ситуация, когда двигатель не реагирует на различные действия с винтом регулирования количества топлива, свидетельствует о том, что в канал холостого хода слишком много бензина.Причинами могут выступать:

• несоответствие размеров жиклера холостого хода
• неправильная установка электромагнитного клапана
• искажение посадочного мета жиклера или самого жиклера холостого хода

Нестабильная работа в режиме холостого хода может указывать на следующие неисправности:

• неправильная работа экономайзера принудительного холостого хода
• загрязнение деталей карбюратора
• несоответствие уровня топлива.

Решением данной проблемы является выполнение одного из ниже предложенных действий:

• обнаружение и устранение проблемы
• откручивание винта качества до установки стабильного режима работы и стабилизации числа оборотов коленчатого вала, далее доводка числа оборотов да 850 при помощи винта количества.

Чистка карбюратора СОЛЕКС

возникает проблема при неустойчивом холостом ходе, при повышении количества потребляемого автомобилем топлива и пр.Положительного эффекта в устранении поломок можно добиться с помощью безразборной прочистки. Для этого необходимо провести следующие действия:

Регулировка и чистка карбюратора Солекс.

• приобретение аэрозоля-очистителя карбюратора
• снятие корпуса воздушного фильтра двигателя
• выворачивание электромагнитного клапана карбюратора
• обработка первой и второй камер карбюратора, отверстий воздушных жиклеров главных дозирующих систем
• распыление чистящей жидкости в отверстие от электромагнитного клапана
• распыление аэрозоля ту сторону карбюратора, на котором размещены рычаг привода воздушной заслонки, привод дроссельной заслонки первой камеры и пр
• ожидание 2-3 минуты
• запуск двигателя и вытягивание рычага подсоса
• в процессе работы двигателя на повышающих оборотах обрабатываем аэрозолем обе камеры карбюратора, в отверстия воздушных каналов главных дозирующих систем и отверстия электромагнитного клапана
• для достижения максимального эффекта повторяем весь процесс несколько раз.

Тюнинг

Модернизация производится для того, чтобы повысить эффективность работы и увеличения мощности всего силового агрегата. Существуют такие варианты тюнинга:

Замена иглы клапана и установка нового уровня в поплавковой камеры. При выполнении данного действия можно обеспечить более установившуюся работу карбюратора. Не стоит забывать и предотвращении появления переобеднённой топливной смеси на режимах с высокой мощностью. При использовании резинового запорной иглы можно достичь стабильного поддерживание определенного уровня оборотов.

Схема разборки карбюратора Солекс.

Дроссельное распиливание. Необходимо совершить правильный подбор сечений отверстий ДЗ, а именно немного меньших, чем оптимальных. При совершении данного действия уменьшается выброс СО2, расход бензина уменьшается примерно на 2%. Также изменениям подвергнется и режим холостого хода — будет осуществляться более равномерное разделение топливовоздушной смеси по цилиндрам.

Полировка диффузоров. Данная процедура призвана уменьшить аэродинамические потери и увеличить скорость потока.

Также существует вариант самостоятельной модернизации карбюратора СОЛЕКС. Его суть заключается в сглаживании углов, расточке и шлифовке поверхностей. Операцию проводит в следующую последовательность:

• демонтируем и разбираем карбюратор
• отделяем верхнюю часть карбюратора от корпуса, чистим его, промываем и продуваем сжатым воздухом
• вынимаем ось дроссельной заслонки и стачиваем её
• проводим разборку и чистку нижней части карбюратора
• вынимаем заслонки с осями
• осуществляем закругление оси воздушной заслонки
• проводим сборку дроссельного механизма и стачиваем все острые углы и неровности
• проводим установку трубок ускорительного насоса в обе камеры
• при помощи наждачной бумаги сглаживаем неровности смесительной камеры.

Устройство карбюратора Solex

Основные системы и принцип работы карбюратора Изучаем карбюратор Солекс, принцип и настройка

Карбюраторы «Солекс», как и любые другие карбюраторы, предназначены для точного дозирования топлива в потоке воздуха, образования из топлива и воздуха горючей смеси и регулирования ее подачи в цилиндры двигателя.

Общее устройство карбюратора «Солекс»

1 — камера карбюратора; 2 — дроссельные заслонки; 3 — первичная камера; 4 — вторичная камера; 5 — диффузоры; 6 — поплавковая камера; 7 — крышка корпуса; 8 — корпус.

Карбюратор «Солекс» рядом с двумя вертикальными каналами 1 прохода воздуха, в нижней части каждого из которых установлена ​​поворотная дельная заслонка 2. Каждый из этих каналов называют «камерой» карбюратора. Приводные камеры таких камер две, а привод дроссельных заслонок устроен так, что, по мере того, как педаль акселератора, сначала открывается одна, а затем другая заслонка, карбюраторы этого типа называют двухкамерными, с последовательным включением камер. Камера, в которой дроссельная заслонка открывается раньше другой, называется первичной 3, другая — вторичной 4.

В средней части из главных воздушных каналов имеются конусообразные сужения — диффузоры 5, посредством которых создается разрежение, необходимое для подсасывания топлива из находящейся в корпусе карбюратора каждой специальной ёмкости — поплавковой камеры 6. Необходимый для нормальной работы карбюратора уровень топлива в поплавковой камере постоянного постоянного (точнее, почти постоянным, о чём речь ниже) при помощи механизма с поплавком и запорной иглой.

Карбюратор «Солекс» из двух основных частей:
верхней — крышки 7 корпуса с фланцем, шпильками крепления воздушного фильтра и топливными штуцерами; нижняя часть корпуса 8, в которой размещены диффузоры 5, поплавковая камера 6 и дроссельные заслонки 2 с механизмом их привода.Крышка крепится к корпусу пятью винтами через тонкую картонню прокладку.

Корпус карбюратора «Солекс» (вид сверху)

1 — отверстие подвода топливовоздушной эмульсии к каналу системы холостого хода; 2 — отверстие эмульсионного колодца главной дозирующей системы первичной камеры; 3 — отверстие корпуса распылителей ускорительного насоса со всасывающим клапаном; 4 — глухое неиспользуемое отверстие; 5 — канал подвода воздуха в систему холостого хода из диффузорного пространства первичной камеры; 6 — топливозаборное устройство ускорительного насоса; 7 — левое (по ходу движения) отверстие соединительного канала секций поплавковой камеры; 8 — уплотнительное кольцо; 9 — топливозаборный канал системы холостого хода; 10 — отверстие подвода топливовоздушной эмульсии к каналу переходной системы вторичной камеры; 11 — отверстие эмульсионного колодца главной дозирующей системы вторичной камеры; 12 — правое (по ходу движения) отверстие соединительного канала секций поплавковой камеры; 13 — контактный датчик закрытого положения дроссельной заслонки; 14 — отверстие подвода разрежения к пусковому устройству; 15 — колодка электрического разъёма датчика закрытого положения дроссельной заслонки; 16 — выемка для подвода топливовоздушной эмульсии из крышки в каналы системы холостого хода корпуса карбюратора.

Крышка карбюратора «Солекс» (вид снизу)

1 — штуцер перепуска топлива; 2 — топливоподводящий штуцер; 3 — отверстие подвода топлива к топливному жиклёру системы холостого хода; 4 — воздушный жиклёр системы холостого хода; 5 — электромагнитный клапан топливного жиклёра системы холостого хода; 6 — отверстие подвода топливовоздушной эмульсии к каналу системы холостого хода в корпусе карбюратора; 7 — отверстие подвода воздуха к воздушным жиклёрам главных дозирующих систем; 8 — отверстие подвода разрежения к пусковому устройству; 9 — топливный жиклёр переходной системы вторичной камеры с топливозаборной трубкой; 10 — топливный жиклёр эконостата с топливозаборной трубкой; 11 — распылительэконостата; 12 — отверстие подвода топливовоздушной эмульсии к каналу переходной системы вторичной камеры; 13 — пробка сетчатого фильтра; 14 — ось держателя поплавков; 15 — держатель с поплавками.

Карбюратор «Солекс» (вид сверху)

1 — распылитель эконостата; 2 — воздушный жиклёр переходной системы вторичной камеры; 3 — заглушки канала эконостата; 4,7 — балансировочные отверстия; 5 — отверстия подвода воздуха к главным воздушным жиклёрам; 6 — заглушки канала системы холостого хода.

Карбюратор «Солекс» (вид снизу)

1 — штуцер системы вентиляции картера; 2 — выемка в входное отверстие системы холостого хода; 3 — отверстие подвода разрежения к пусковому устройству; 4 — демпфирующее отверстие подвода разрежения к пусковому устройству; 5 — демпфирующее отверстие подвода разрежения к пневмоэкономайзеру; 6 — выемка вывода картерных газов в задроссельное пространство; 7 — дроссельная заслонка первичной камеры; 8 — дроссельная заслонка вторичной камеры.

Карбюратор солекс. Принцип работы, неисправности и их устранение.

Карбюратор солекс не имеет принципиальных отличий от других устройств подобного типа. Рассмотрим конструктивные особенности.

Карбюратором называют устройство для приготовления смеси топлива с воздухом необходимой для работы мотора. Процесс частичного испарения бензина и перемешивания его с воздухом именуется карбюрацией, потому что это устройство назвали именно так.

Виды смесей

• Нормальная (масса бензина к воздуху в использовании 1/15) топливо в такой пропорции с воздухом сгорает без остатка.Мотор, работающий на такие смеси, показывает хорошую экономичность и выдает достаточную мощность.
• Обедненная (масса бензина и воздуха в использовании меньшем 1 \ 15, но не менее 1/17). Двигателя работающего на такую ​​смесь наиболее экономичен, но не развевает максимальную мощность.
• Бедная (бензин с воздухом в пропорциях меньше 1/17 по массе). По причине малой отдаваемой мощности работает на такой смеси неустойчиво и не экономично.Смесь в пропорциях менее 1/19 не воспламеняется от искры поэтому мотор на ней работать не может.
• Обогащенная (бензин с воздухом в пропорциях большей 1/15, но меньшей 1/13). Двигатель работает на этой смеси расходует много топлива, но выдает максимальную мощность.
• Богатая (соотношение бензин / воздух более 1/13). Недостаток кислорода не допускает сгорания топлива без остатка. Работа мотора на ней не экономична, осложнения, перебоями и не допускает достижения максимальной мощности.
• Переобогащенная (содержание бензина в воздух больше чем 1: 5). Не поджигается от искры из-за недостатка кислорода. Двигателя на ней работать не может.

Режимы работы двигателя

• Пуск холодного двигателя. В этом режиме распыляемого топлива частично оседает на внутренней поверхности впускного коллектора, испарившееся же попав в цилиндр, конденсируется частично на его стенках. Поэтому для надежного пуска необходима переобогащенная смесь.
• Холостой ход. Частота вращения коленвала в этом режиме невысока, а дроссельные заслонки практически закрыты, поэтому вентиляция в камерах сгорания не так хороша как при работе на более высоких оборотах. Из-за чего к моменту воспламенения смесь сильно разбавлена ​​продуктами горения. Потому для бесперебойной работы требуется обогащенная смесь.
• Режим частичных нагрузок. Когда от мотора не требуется полной отдачи мощности.Открытие заслонок не максимальная, но вентиляция цилиндров достаточно хорошая. Для нормальной работы достаточно обедненной смеси. По отношению выдаваемой мощности к расходу горючего наилучшим.
• Режим полной нагрузки. Когда от мотора нужна почти полная отдача мощности. Происходит на высоких оборотах при полностью открытых дроссельных заслонках. Требует обогащенною смесь, имеющую высокую скорость сгорания.
• Режим резкого увеличения нагрузки. Двигатель работает в этом режиме, к примеру, при разгоне машины. Требует обогащенную смесь. Из-за инертности образования смеси для более плавного перехода на режим необходимо вспомогательное краткосрочное обогащение смеси.

Системы из которых состоит карбюратор

• Сбалансированная поплавковая камера. Предназначена для точного поддержания заданного уровня топлива, что обеспечивает постоянство давления бензина, поступающего через калиброванные отверстия (жиклеры) в дозирующие системы.Ее пространство выше уровня топлива соединяется с горловиной, в которую поступает воздушный поток. Это выравнивает давление воздуха, поступающего в карбюратор, и в поплавковой камере для уменьшения влияния загрязнения воздушного фильтра на обогащение смеси. Устройство поддержания постоянного уровня топлива состоит из поплавков и клапана.
• Система холостого хода и переходных режимов. Работает при закрытых или немного приоткрытых дроссельных заслонках на малых оборотах двигателя, когда главная дозирующая система работать из-за малого разрежения не может.
• Ускорительный насос. Впрыскивает топливо при резком открытии дроссельной заслонки для переобогащенной смеси с целью более плавного перехода на режим резкого увеличения нагрузки. Устройство имеет механический привод от дроссельной заслонки.
• Система пуска . Пуск двигателя происходит при небольшой частоте коленвала и невысокой температуры, поэтому чтобы запуск был стабильным, нужна переобогащенная смесь.Для ее приготовления закрывается воздушная заслонка и приоткрывается дроссельная. После того как двигатель запустился частота вращения коленвала увеличивается; теперь чтобы двигатель не заглох от переобогащения смеси нужно приоткрыть воздушную заслонку это делается посредством тяги за счет усилия диафрагмы под воздействием разряжения в главной дозирующей системе.
• Экономайзер мощностных режимов. Устройство обогащения смеси в режиме полной нагрузки для развития двигателем максимальной мощности.На «солексе» имеет пневматический привод. При не полностью открытой дроссельной заслонке разряжение под ней через канал воздействует на диафрагму и та, сжимая пружину, отводит толкатель от шарика клапана. При полностью открытой заслонке разжимается и перестает удерживать пружину, и она через толкатель открывает шариковый клапан, который проходит через камеру в смесительную камеру.
• Эконостат. Берет горючее через жиклер из поплавковой камеры и подает в выходное отверстие распылителя в зоне низкого разряжения, поэтому он работает только на больших оборотах при полностью открытой дельной заслонке, когда двигателю требуется обогащение смеси для достижения максимальной мощности.

Часто встречающиеся проблемы и их устранение

Карбюратор солекс, устанавливается на автомобиле семейства ВАЗ, старый добрый ДААЗ-2108, в процессе работы может приобрести неисправности с такими проявлениями:

• Двигатель глохнет на холостом ходу или работает с нестабильной системой вращения коленвала. Такая неисправность нередко вызвана засорением топливного жиклера холостого хода, который мы видим когда выворачиваем электроклапан. Увидеть соринку обычно не удается поэтому жиклер нужно вынуть из клапана и просто продуть воздухом. Иногда эта неисправность вызвана выходом из строя блока управления клапаном. Проверить его можно, подав на разъем, питание при помощи отрезка провода. Если холостые обороты восстановятся, то блок управления — неисправен.
• «Провал» при резком нажатии педали акселератора. Устройство неисправности обычно заключается в либо в разрыве диафрагмы ускорительного насоса, либо в засорении его распылителей.

• Большой расход топлива бывает в сочетании с неустойчивым холостым ходом часто из-за переполнения поплавковой камеры инструкции негерметичности игольчатого клапана.Устройство клапана бывает двух видов: с притертой иглой и с резиновым запорным наконечником. Самый простой способ решения проблемы подходящий для клапана, имеющего любое устройство — это его замена новым (они взаимозаменяемы).

Карбюратор 21073-1107010 «Солекс»

Карбюратор 21073-1107010 «Солекс»

Карбюратор 21073-1107010 «Солекс» Автор vlavuk

1. Вводные замечания

2. Общие сведения о карбюраторах. «Солекс»

3. Конструкция
3.1. Поплавковый механизм
3.2. Топливодозирующие системы первичной и вторичной камер
Главные дозирующие системы первичной и вторичной камер
Система холостого хода
Переходная система вторичной камеры
Эконостат
Экономайзер с пневматическим управление
Ускорительный насос
3.3. Пусковое устройство
3.4. Экономайзер принудительного холостого хода (ЭПХХ)
3.5. Система принудительной вентиляции картера
3.6. Механизм управления дроссельными заслонками
3.7. Система рециркуляции отработавших газов

4. Техническое обслуживание и регулировка
4.1. Необходимые инструменты
4.2. Разборка и сборка
4.3. Работы по обслуживание и регулировка карбюратора
Наружная мойка
Промывка сетчатого фильтра на входе в поплавковую камеру
Промывка поплавковой камеры
Очистка воздушных жиклеров и других деталей от отложений
Регулировка поплавкового механизм
Обслуживание ускорительного насоса
Регулировка пускового устройство
Регулировка системы холостого хода

5. Поиск и устранение причин неисправностей
5.1. Неустойчивая работа, остановка двигателя на холостом ходу
5.2. Провалы, рывки, раскачивания
5.3. Затрудненный пуск прогретого двигателя
5.4. Затрудненный пуск холодного двигателя
5.5. Повышенный расход топлива
5.6. Двигатель не развивает полную мощность
5.7. Проблемы с оборотами двигателя
5.8. «Неэкологичный» выхлоп у двигателя

6. Индивидуальная настройка и доработка карбюратора
Индивидуальная настройка карбюратора
Установка запорный клапан с улучшенным усилителями
«Доработка» корпуса карбюратора

Литература

1.А.С.Тюфяков «Карбюраторы семейства «Солекс». Устройство, ремонт, регулировка: Практическое пособие. «(М., Издательство «За рулём», 1998. -80 с.).

2. Автомобиль ВАЗ-21213, ВАЗ-21214. Многокрасочный альбом / В. А Вершигора, А. П. Игнатов, К. В. Новокшонов, К. Б. Пятков / Издательство «Третий Рим», 1999 — 76 с. (копия альбома на этом сайте).

3. Автомобили «Нива» ВАЗ-21213: Руководство по техническому обслуживанию и ремонту /К.Б.Пятков, А.П.Игнатьев, С.Н.Косарев и др. / — М.: Издательство «За рулём», 1997 — 208 с.

21.10.03.

история, модификации, достоинства и недостатки

На вопрос, что такое карбюратор, любой закаленный автослесарь, да и начинающий автолюбитель, скажет, что это часть двигателя, отвечающая за приготовление смесей бензина с воздухом. Но при этом ещё добавит, что сегодня карбюратор это прошлый век, и что инжектор теперь, это наше всё, а карбюратору место в музее.

Карбюратор Solex

Отчасти так оно и есть.Ведь в Америке, Европе, Японии карбюратор канул в небытиё уже в начале восьмидесятых. Но это не значит, что карбюраторных машин уже не осталось, а карбюратор это какой-то динозавр. Таких машин ещё предостаточно, и тем более их предостаточно на территории бывшего СССР. Ведь вазовский инжектор появился только к 95-му году, а распространённым стал вообще к 2000-му.

Поэтому тот, кто считает, что карбюратор это дело прошлое, наивно ошибается. Не стоит забывать также, что и по сей день двухтактные двигатели бензокосилок, пил, генераторов, мопедов и мотоциклов (даже не обязательно двухтактных) оснащаются карбюратором, ввиду его надёжности, простоты конструкции и неприхотливости.

В СССР, а теперь в РФ, существовало и существует до сих пор два основных завода по производству карбюраторов. Это Пекар (бывший до переименования Ленинграда Ленкарзом) и ДААЗ. Первый находится в Санкт-Петербурге, а второй в Димитровграде. Первый завод это своего рода динозавр карбюраторной промышленности. Все советские карбюраторы москвичей, волг, уазиков, запорожцов и всего, что не относится к Автовазу, были сделаны там.

Карбюратор Пекар

А вот на ДААЗе делались в основном карбюраторы жигулей: классики и переднего привода — восьмёрка / девятка.

Карбюратор Солекс. Произведено в России. Фото — drive2

И если карбюратор классики это полностью заслуга советских инженеров, то карбюратор переднего привода, был разработан французской компанией Solex совместно с ДААЗом.

Необходимость такой разработки с поперечным расположением двигателя на переднеприводных восьмёрках / девятках. Ведь почему было просто не подогнать жигулевский «ОЗОН» к восьмерочному двигателю? Это было бы намного проще и дешевле. Но проблема в том, что сориентировать этот карбюратор на восьмом движке так, чтобы в поворотах, при торможении и разгоне, а также на крутых подъёмах, топливо в поплавковой камере оставалось в допустимых пределах, оказалось невозможным.

Ориентация поплавковой камеры на ОЗОНе приводит к отливу топлива от ГТЖ при разгоне, и приливу при торможении переднеприводного автомобиля

, поэтому на Димитровградском заводе было запущено производство совершенно нового карбюратора, на новом французском оборудовании, по лицензии фирмы Solex. Причем, благодаря конструктивным особенностям, этот карбюратор можно было установить как на двигатели поперечного расположения, так и продольного.

Поплавковая камера Солекса спроектирована совершенно иначе

Это заложило потенциал для последующего создания различных модификаций карбюратора «Солекс».

Если собрать все модификации даже для одной лишь восьмёрки, то их наберётся штук шесть. Но дело в том, что все они, по сути, являются базовым карбюратором 2108 с изменёнными жиклерами, только и всего. Базовый 2108 шёл на двигатели объёмом 1,3. Модификация 21081 была добавлена ​​для восьмёрочного двигателя 1,1 литра, но ставился данный карбюратор и на таврический движок такого же объёма. Самым популярным является Солекс 21083. Предназначен он для двигателя 1,5, который стал самым распространенным в силу множества положительных обстоятельств.Отдельно можно настроить модификацию 21083-31 с автоматическим управлением подсосом, которая предназначается для автомобиля ВАЗ 2110. И экспортный карбюратор 21083-62 с электронным управлением составом смеси, который ставится на систему с катализатором, и найти по факту уже нереально.

Модификация 21083-31 вместо сектора управления воздушной заслонкой стоит так называемая лягушка

Начать перечислять карбюраторы, предназначенные не для переднего привода, правильнее, пожалуй, с самой известной версией 21073, которая ставится на 213-ю ниву с тайговским двигателем 1,7 л. Особенность этого карбюратора в дополнительных просверленных каналах для системы рециркуляции отработавших газов. Большие диффузоры 24х24, толкают многих поставить этот карбюратор на ауди 80/100, с двигателями от 2,0 до 2,3. Они оказываются не слишком хороши для такого объёма.

Солекс 21073. Два верхних штуцера предназначены для системы рециркуляции

Менее известна модификация 21053, разработанная для классики объёмом 1,45 — 1,6 литра. Её можно перепутать с 21073, так как в этом карбюраторе так же присутствуют штуцеры для рециркуляции, но диффузоры в первой камере здесь меньше на миллиметр.Модификация 21051 для двигателей 1,2 и 1,3 литра сейчас не производится и в продаже не встречается.

Солекс 21053

И, наконец, имеется модификация 21041, для двигателя автомобиля москвич объёмом 1,5 литра и 21041-10 для объёма 1,8 литра. Первый найти сейчас довольно сложно. А вот второй более распространён. И более того, его позиционируют, как карбюратор для волги. И по факту, его можно прекрасно перенастроить как под волгу с 402-м двигателем, так и под уазик с 417-м либо так же с 402-м.

Одно из главных достоинств карбюраторов семейства Солекс перед ОЗОНами, это качество литья, качество деталей, внимание к мелочам. Оно и понятно, ведь делают его на новых французских станках, объединенными усилиями советских и французских инженеров. Например, самая распространённая болезнь ОЗОНа это воздушная заслонка, а точнее телескопическая тяга. Из-за нее появляются проблемы с холодным запуском и прогревом автомобиля. На карбюраторе Солекс устройство воздушной заслонки спроектировано так, что сбить пусковые зазоры практически невозможно.А сам привод заслонки сделан очень продуманно, и в отличие от ОЗОНа, заслонка не болтается в открытом положении. Конечно, если долго не пользоваться подсосом, возникает самая распространённая проблема Солекса, когда заслонка не открывается до конца. В этом плане ОЗОН более привлекателен.

Почему Солекс сравнивают обычно именно с ОЗОНом? Потому что ставят его чаще всего на классику. Реже на волгу или уазик. Перед старыми карбюраторами серии К (К126, 131, 135, 133) его преимущество очевидно. Достаточно сравнить бы сравнить малые диффузоры Солекса и скажем К126.

Малые диффузоры СолексМалые диффузоры К126

Топливная дисперсия у Солекса, благодаря грамотному исполнению выходного отверстия, значительно лучше. Меньше больших капель бензина, а следовательно, лучшее смесеобразование и более стабильный состав смеси. Что всё вместе даёт меньший расход топлива и большую мощность.

Сравнивая Солекс и ОЗОН заметить можно, что мнения о преимуществе одного перед другими делятся примерно 50/50.Связано это в первую очередь с непониманием принципа работы карбюратора. Почему то многие считают, что Солекс 21083 является универсальным и его можно поставить на двигатель классики, начиная с 1,2 и заканчивая 1,6 литра. Но это далеко не так. Отсюда и появляются негативные отзывы о Солексе. Для классики специально предназначенная модификация 21053, имеющая большие диффузоры, чем стандартный карбюратор. Это обусловлено всей впускной системой, начиная с коллектора и заканчивая потоком и камерой сгорания. Двигатель 2108 имеет совершенно иную конструкцию. Поэтому ставить на классику карбюратор 21083 нерентабельно. Будет трудно добиться приемлемого расхода и нормальных динамических показателей. Вполне возможно, если использовать широкополосный датчик кислорода для настройки, но так как есть он не у всех, то Солекс несправедливо заслуживает негативные отзывы.

Что касается расхода на Солексе, то он более экономичный, чем тот же ОЗОН или какой-нибудь К133.Как уже говорилось раньше, ставить что-то взамен чего-то это неправильный подход. И для любого двигателя есть свой карбюратор. И если просто поставить Солекс 21083 на какой-то двигатель, скажем, москвича или запорожца, то нет никакой гарантии, что расход будет меньше на Солексе, а не на родном карбюраторе. Но если Солекс настроить под этот двигатель и желательно, используя широкополосный датчик кислорода, то расход будет действительно меньше. Так же, допустим, на классике с объёмом 1,45 расход будет меньше на Солексе 21053, а не на ОЗОНе.

Связано это в первую очередь с особой конструкцией главного воздушного канала Солекса, который имеет в окончании большого диффузора расширение со ступенькой. Благодаря этому происходит срыв воздушного потока и дополнительная турбулентность, снабжение чего бензин лучше дробин на мелкие капли воздухом. И соответственно топливовоздушная смесь получается однородной и имеет более стабильное соотношение воздух / топливо.

Ступенька карбюратора Солекс в разрезе

Немалую роль здесь играет и малый диффузор, выполненный у Солекса, как уже говорилось ранее, грамотнее, чем на любом другом карбюраторе ОЗОН или К ***.

Так же Солекс имеет простую и надёжную систему ЭПХХ, что тоже влияет на уменьшение расхода, но так как это больше зависит от стиля вождения, то этот показатель не образцовый. К тому же, непонимание работы этой системы и незнание её устройства, ведёт к тому, что после ремонта карбюратора, она оказывается неработоспособна.

К одному из самых распространенных недостатков этого карбюратора относится система холостого хода, а точнее её засорение. Благодаря своей конструкции, прочистить холостой можно буквально за пару минут, открутив клапан и продув жиклер.

Любой минус Солекса можно сделать плюсом, если его модернизировать. А самый главный его минус — это засорение. Засорению подвержена не только система холостого хода, но и главная дозирующая. Грязь попадает в карбюратор из-за особенности строения поплавковой камеры и её с атмосферой, через два отверстия связи.

Одно из балансировачных отверстий

Модернизация заключается в том, чтобы сделать эти отверстия защищёнными от грязи. После этого, многие его называют «вечный карбюратор Солекс», как бы подчеркивая, что после этого, вы забудете про то, что такое карбюратор.

Подводя итоги, можно сказать, что карбюратор Солекс, это один из самых достойных карбюраторов, выпускавшихся в нашей стране. И пусть начало его было заложено французами, но дальнейшее развитие, это заслуга наших инженеров. Этот карбюратор дал толчок к созданию ветки карбюраторов для автомобиля «Ока», которые являются соединением Солекса и ОЗОНа в одном.
