Калина замена ламп в приборной панели: Замена лампочек комбинации приборов Лада Калина [фото]
- Подробности
- Категория: Ремонт
- Опубликовано 24.09.2019
Сегодня мы расскажем, как заменить лампочки, если не горит подсветка панели приборов на автомобиле Лада Калина.
В один прекрасный день на редакционной Калине погасла подсветка правой части комбинации приборов (в районе указателей температуры и уровня топлива). Пришлось устранять данную неисправность. Мы подготовили фотоотчёт и подробную инструкцию по самостоятельной замене для тех, кто столкнётся с этим в первый раз.
Замена лампочек в приборке Калины – достаточно простой процесс, но есть свои нюансы. Расскажем обо всём пошагово. Для работы нам понадобится только короткая отвёртка.
Чтобы поменять лампочки, комбинацию приборов нужно снять. Для этого нужно опустить рулевую колонку в самое нижнее положение.
После этого откручиваем два винта, которые удерживают накладку комбинации приборов.
Далее вытягиваем пластиковую накладку на себя. Она гибкая, поэтому можно её немного согнуть, чтобы было удобнее провести её над рулевым колесом и извлечь.
После этого комбинация приборов остаётся на виду.

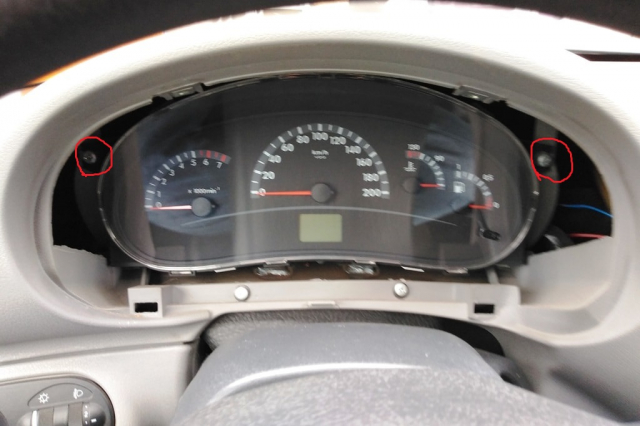

Нужно открутить два винта её крепления. Места для этого очень мало, поэтому нужна короткая отвёртка. Главное при откручивании не уронить винт или шайбу внутрь панели приборов.
После этого нужно отсоединить разъём комбинации приборов. Для этого при помощи отвёртки нужно отстегнуть чёрный замок от зелёной колодки и вытянуть её из комбинации приборов.
Далее аккуратно вынимаем комбинацию приборов из панели.
Перевернув приборку, можно увидеть 5 патронов подсветки. Их можно вынуть, повернув против часовой стрелки. Сами лампочки в патронах сидят просто за счёт силы трения – для замены их нужно выдернуть. Иногда они закисают, и вынуть их можно только при помощи пассатижей.
Ещё одна особенность – 4 верхних патрона одинаковые, лампочки оттуда можно извлечь и заменить. Пятый патрон, расположенный внизу, имеет припаянную лампочку, поэтому удобнее всего поменять её в сборе, вместе с патроном.
Если Вы будете менять стандартные лампочки на светодиодные, не забудьте про полярность – если установить светодиод не той стороной, он не будет гореть.
В нашем случае одна лампочка была сгоревшей, остальные – потемневшие, поэтому было принято решение заменить сразу все. После замены и установки патронов сборка производится в обратной последовательности.
После присоединения разъёма приборки не спешите крепить её на место – нужно включить габаритные огни и проверить, что все лампочки работают. В дневное время подсветку видно плохо, поэтому комбинацию приборов можно накрыть пакетом или курткой, чтобы создать темноту.
Если все лампочки работают, ставим на место комбинацию приборов и её накладку.
Замена лампочек приборки Лада Калина. Фото
Хоть и не часто, но случается, что в приборной панели автомобиля одна из лампочек перегорает, а потому ее требуется заменить. Конечно, сделать это не так сложно, но придется повозиться. Своими силами с такой работой можно справиться минут за 30-40. Для работы понадобится длинная и короткая крестовые отвертки.
На видео ниже рассмотрен подробный процесс замены лампочек в приборной панели на автомобиле Лада Калина.
Снятие панели приборов
- При помощи регулятора руля его надо опустить в крайнее нижнее положение. Находится сам рычаг под рулевой колонкой.
- Открутить два болта и снять декоративный кожух.
Два самореза декоративного кожуха
- Открутить два болта крепления.
На картинке обозначены два болта крепления панели приборов
- Короткой крестовой отверткой нужно открутить два болта, которые располагаются спереди и держат панель приборов.
- Затем остается вытянуть щиток приборов. Он останется держаться только на разъеме питания. Чтобы отсоединить его надо отодвинуть в сторону фиксатор.
Видны фишки проводов к панели приборов
- После этого щиток держать уже ничего не будет. Его можно просто вынимать из места посадки.
На этом работу по снятию щитка приборов можно считать завершенной.
Замена лампочек на панели Лада Калина
Стандартная лампа панели приборов
- После полного снятия щитка приборов с панели, можно приступать к замене лампочек. Располагаются они сзади щитка. Вынимать их можно руками, без использования специальных инструментов. Также можно использовать и пассатижи, если возникнут трудности.
- Новые лампочки устанавливаются в обратном порядке снятию.
На фото видны все 5 ламп панели приборов, снимаются они против часовой стрелки
- Далее считок ставится на место и фиксируется.
Выводы
Как видно из сказанного выше, замена лампочек в щитке приборов довольно несложная. Такую работу можно проделать самостоятельно за короткое время. Основная сложность тут будет состоять не в демонтаже щитка и замене лампочек, а в снятии консоли, так как на Лада Калина ее не очень удобно снимать.
Видео замены лампочек (очень подробное +аналитика)
Нечасто, но все же случается так, что подсветка на щитке приборов перестает функционировать или работает, но с перебоями. Без светящихся лампочек некомфортно и самое главное – небезопасно передвигаться на автомобиле, как в сумерки, так и ночью. Ведь водителю не только приходится искать нужный предмет наощупь, но и он теряет возможность контролировать техническую исправность машины, так как электронные показатели просто не будут отображаться на приборной панели.
Такая неисправность, как многие уже догадались, может привести к созданию чрезвычайной ситуации на дороге, поэтому устранить ее следует как можно быстрее.
Подготовка к замене ламп
Замена лампочек в приборной панели Лады Калина несложный процесс, поэтому справиться с таким мероприятием сможет даже водитель без опыта. Сложнее всего в этой работе добраться до осветительных приборов, проводится данное мероприятие не только для замены вышедших из строя лампочек, но и в том случае, если владелец авто пожелает заменить обычную лампу на светодиодные.
В первую очередь следует пройти подготовительный процесс, суть которого заключается в снятии автомобильной панели. После того как торпеда будет снята, потребуется подготовить следующие инструменты:
- прибор под названием «тестер»;
- несколько отверток;
- новые светодиодные или обычные лампы.
Менять лампочки лучше всего в гараже, который будет хорошо освещаться.
Поэтапная замена осветительных приборов
Чтобы замена лампочек на щитке приборов Лады Калина была сделано правильно, специалисты рекомендуют выполнять ее в такой последовательности:
- После снятия торпеды приборной панели при помощи крестообразной отвертки нужно отвинтить два крепежа, которые фиксируют спидометр.
- Далее отсоединяется от панели колодка контактов, при отсоединении следует учитывать их цвет, чтобы при сборке ничего не перепутать.
- После отсоединения проводки задействуется тестер, с помощью которого каждая лампочка проверяется на работоспособность. Если прибор покажет, что элемент вышел из строя, его следует заменить, вынув цоколь.
- Удобнее всего откручивать цоколь при помощи обычных плоскогубцев, прокручивая им цоколь против хода часовой стрелки.
- На место пришедшей в непригодность лампочки устанавливается новая такого же размера.
- Все детали, которые снимались, устанавливаются на прежние места в обратной последовательности.
Далее остается только проверить итог выполненной работы, повернув для этого ключ зажигания. Если на щитке будут загораться лампочки, значит, работа выполнена правильно и автовладелец, даже без опыта, сможет гордиться своим успехом.
На этом процесс замены обычных ламп можно будет считать оконченным, а займет такое мероприятие не больше 2-х часов, учитывая подготовительный процесс и подбор нужных инструментов. Трудно не согласиться, что заменить на щитке приборов лампочки довольно легко без помощи профессионалов, но если в ходе работы возникнут затруднения, можно в любое время посмотреть на интернет-ресурсе обучающее видео.
Читайте также: Замена клапанов на Калине 8 клапанов
Установка светодиодных ламп
Многие автовладельцы, особенно любители тюнинга, предпочитают использовать для замены обычных ламп светодиодные, которые намного ярче освещают приборную панель Лады Калина. Для такого мероприятия используются как диоды, которые вставляются в так называемые гнезда, предназначенные для обычных ламп, так и светодиодную ленту. Последнюю просто наклеивают по периметру щитка приборов.
Сам процесс замены светодиодных ламп осуществляется по аналогичной схеме, которую мы ранее проанализировали. Единственное, что нужно сделать перед началом работы – кончик диода немного спилить. Спиливать диод нужно очень аккуратно, чтобы не повредить светящийся элемент. Если подпил не сделать, диоды не станут давать рассеянный свет, то есть светящийся элемент будет освещать всего одну точку.
Всем привет. Сегодня произведем замену лампочек приборной панели Лада Калина. На Калине не надежные лампочки в приборной панели. Мы решили написать подробную инструкцию по их замене, чтобы сэкономить вам деньги за ремонт.
Нам понадобиться:
- короткая плоская и фигурная отвертка
- длинная плоская и фигурная отвертка
Пошаговая замена ламп приборной панели Лада Калина
1. Опускаем язычок и уводим руль вниз.
2. Откручиваем два отмеченных винта под фигурную отвертку.
3. После откручивания винтов, рукой тянем на себя рамку приборной панели она на защелках.
4. Опускаем рамку панели верхней кромкой к рулю и вытаскиваем.
Клипсы на рамке практически одноразовые, перед разборкой лучше сразу купить новые.
5. Откручиваем два винта по бокам панели приборов. Берите длинную плоскую отвертку.
6. После откручивания винтов опускаем верхнюю кромку приборной панели вниз и немного поворачиваем ее вправо.
7. Отверткой поддеваем фиксатор разъема питания приборной панели.
После того как поддели, пальцами поднимаем фиксатор немного вверх и отводим ухо фиксатора в другую сторону. Советую это пересмотреть на видео, чтобы не поломать.
8. После того как отведете ухо, разъем освободиться. Извлекаем разъем.
9. Извлекаем приборную панель из места посадки.
10. Инженерами продуманна замена ламп без откручивания задней крышки панели приборов.
11. Меняем нужные лампы. Для того чтобы вытащить лампочку ее нужно взять за корпус, повернуть влево и извлечь на себя. Далее извлечь из корпуса старую и поставить новую. Ну осталось установить корпус с новой лампой в панель. Для этого вставляем и поворачиваем вправо.
Хочу отметить что лампа которая подсвечивает жидкокристаллический дисплей несъемная, она впаяна в панель.
12. После замены ламп вставляем панель на место и подключаем разъем питания. После установки разъема опускаем фиксатор.
13. Поднимаем приборную панель и попадаем в пазы. Пазы размещены по бокам низа корпуса приборной панели.
После установки в пазы, закручиваем два винта крепления по сторонам.
14. Проверяем работу наших замененных лампочек приборной панели. Если вы меняете в дневное время, можно накинуть ткань и посмотреть. В общем нужно сделать темноту.
15. После проверки продолжаем сборку. Если у вас целые клипсы вам повезло, если нет то меняем. Замену клипс можно посмотреть на видео.
16. Вставляем рамку панели и защелкиваем. Вставляем так как и снимали.
17. Закручиваем два винта вверху и работа завершена.
Лампочки в панели приборов автомобиля должны всегда быть в исправном состоянии. В темное время суток можно не обратить внимание на то, что у вас заканчивается бензин или не работает, например, датчик ABS, снизилось давление масла, либо генератор не успевает заряжать аккумулятор и тот разряжается. Любая из этих причин может привести вас к различным неприятным последствиям.
Процедура замены лампочек на автомобиле LADA KALINA
Вам необходимо «вооружиться» парой крестовых отверток с коротким и длинным стержнем, и аналогичной парой простых отверток с прямым шлицем. Первым делом опускаем рулевую колонку в самое низкое положение.
Откручиваем пару шурупов, которые крепят приборную панель и торпедо автомобиля.
Стягиваем на себя облицовочную рамку приборной панели.
Используя крестовую отвертку с длинным жалом, откручиваем еще два шурупа с боков приборной панели.
Вытаскиваем приборную панель и вынимаем из нее клемму, которая указана на изображении ниже.
С задней стороны приборной панели вынимаем необходимую лампочку и меняем ее на новую.
Сборку приборной панели производим в обратном порядке и проверяем подсветку поменяных лампочек.
На информационном сайте для автолюбителей «FORAM» вы сможете найти много полезной информации, касающейся ремонта и обслуживания автомобилей.
Пробег у нашей редакционной Калины всего-то 45 400 км. Что совсем немного для машины 2011 года выпуска.
У нас сгорела лампочка «низкое давление масла» в панели приборов.
Осуществить замену осветительных элементов своими руками несложно. При правильном подходе, вся процедура займет не более 40 минут.
Снимаем приборную панель
Для работы вам потребуется короткая и длинная крестовые отвертки. Процесс снятия выполняется в несколько этапов.
- Опускаем руль в крайнее нижнее положение. Снизу есть регулятор, расположен он под рулевой колонкой.
Верхнее положение руля.
Нижнее положение руля.
- Снимаем декоративный кожух, открутив болты крепления.
Болты отмечены стрелочками.
- После снятия кожуха откроется доступ к двум болтам крепления панели, расположенным под основными приборами. Откручиваем их, после чего щиток будет держаться только на проводе питания.
- Извлекаем щиток приборов, тянем его аккуратно на себя, смотрим чтобы провода сильно не натягивались.
Сняли декоративную заглушку.
- Отодвигаем фиксатор в сторону и отсоединяем провод разъема питания.
Фишка панели приборов.
Замена ламп
Подсветка расположена сзади щитка. Извлечь световой элемент (лампочку) можно без применения инструментов. Если же возникнут трудности – пассатижи вам в помощь.
Схема расположения ламп подсветки на задней стенке приборной панели.
Далее следует установить новые лампочки в освободившиеся гнезда. После этого подсоединяем разъем питания и устанавливаем щиток на место.
Тип лампы
С завода установлены обычные лампы — 12V, тип лампы — W1.2W, Цоколь стеклянный W2x4.6d.
Обычные лампы накаливания.
Светодиодная лампа.
Если будете менять на диодные лампы, то перед сборкой ОБЯЗАТЕЛЬНО проверьте их работоспособность. Диод работает только при определённом положении. Если он не светит, то поменяйте его контакты наоборот!
как снять щиток и поменять
С панелью в модели Лада Калина иногда происходят ситуации, связанные с выходом из строя ламп, отвечающих за обеспечение подсветки. Это создает определенные неудобства управления автомобилем, что особенно актуально для темного периода суток. Здесь водитель теряет оперативность контроля над состоянием различных систем машины, индикаторы которых присутствуют на приборном щитке. Поскольку образовавшаяся ситуация способна спровоцировать опасную ситуацию на дороге из-за отвлечения водителя от обстановки, то ее требуется устранить максимально быстро. Многих автолюбителей интересует вопрос, как поменять лампочки, а также как снять щиток приборов, и вопросы о том, какая должна быть подсветка панели приборов.
Подготовка перед заменой
Замена лампочек в приборной панели сложной операцией, поэтому осуществить работу такого характера способен даже малоопытный владелец Лада Калина. Наибольшая трудность состоит в том, чтобы добраться к посадочным местам осветительных элементов. Разборочную процедуру выполняют не только с целью заменить пришедшие в негодность лампы, но и когда имеется желание установить светодиодные аналоги.
Суть подготовительного мероприятия заключается в демонтаже самой панели. После этого запасаемся такими инструментами и средствами диагностики:
- тестером;
- набором отверток;
- новыми осветительными компонентами.
Замена лампочек в приборной панели должна проводиться в достаточно освещенном месте.
Поэтапный процесс по замене
А теперь расскажем, как поменять лампочки. С целью обеспечения корректной замены специалистами рекомендуется выполнять весь перечень манипуляций в следующем алгоритме.
- После демонтажа панели, воспользовавшись отверткой с крестообразным профилем, откручиваем два винта, удерживающие блок спидометра Лада Калина.
- Теперь переходим к отсоединению от панели электрических разъемов проводов. Важно не перепутать места подсоединения. Для это рекомендуется выполнить дополнительную маркировку кабелей.
- Далее с помощью тестера выполняем проверку каждой лампы в отдельности. Если какой-то из осветительных компонентов неисправен, то его меняем на новый аналог. Извлечение лампы производится посредством пассатижей. Для этого удерживая ими цоколь, выполняем поворот лампы против стрелки часов. На это посадочное место устанавливаем новую лампу, совершая манипуляции по обратному алгоритму. Так поступаем с каждой пришедшей в негодность лампой.
- Возвращаем все демонтированные компоненты салона на прежние места и производим коммутацию с бортовой сетью, исключив возможность путаницы.
- Проверку итога проделанной операции осуществляем посредством включения зажигания. Если все выполнено верно, то лампы будут светиться, озаряя панель.
Замена лампочек в приборной панели завершена. На производство работ владелец потратит около двух часов с учетом подготовительной процедуры и привлечения полного перечня инструментов. Иногда в процессе владельцы сталкиваются с разного рода трудностями. В таких случаях рекомендуем обратиться к мастеру или просмотреть в сети обучающие видеоматериалы на соответствующую тематику.
