Замена бензонасоса на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Бензонасос – на самом деле у этого агрегата не одно на звание, он так же может называться топливный насос, может просто называться насос топлива, самое ключевое слово во всех этих терминах конечно же насос, благодаря этому насосу поступает бензин из бака в двигатель под неплохим давлением и если насос приходит в негодность или как то выходит из строя (Если он пришёл в негодность, то возможно у него засорилась к примеру сеточка очистив которую его можно вернуть к жизни, а вот если он вышел из строя то тут его уже придётся менять на новый), то машина начинает тупить, плохо разгоняется к примеру, она так же может дёргаться или же вообще не заводиться, это то и понятно, бензин же в двигатель не поступает.

Примечание!
Для того чтобы произвести замену насоса, нужно будет вам запастись: Отвёртками, а так же головка понадобиться накидная которую можно будет одеть на вороток или же удлинитель, если нет головок, то в таком случае вместо них можно будет использовать небольшие накидные и гаечные ключи, хотя набор гаечных ключей и без того понадобиться, при помощи них вы будете выворачивать гайки крепления топливных трубок, ну и в завершение (По возможности) рекомендуем вам запастись огнетушителем и всю работу проводить на улице или же в хорошо проветриваемом помещение, вить работать то вам предстоит с бензином а шутки с ним действительно плохой, поэтому меру безопасности на всякий случай нужно соблюдать!

Краткое содержание:

Где находится бензонасос?
Чтобы вы могли увидеть данный насос, вам нужно будет снять цельную подушку у заднего сиденья и под ней вы увидите ковролин с вырезом, так вот этот ковролин вам нужно будет убрать и под ним расположена крышка которую вы можете увидеть на большом фото ниже, винты крепления данной защитной крышки нужно отвернуть и после чего снять её, а вот как раз таки и под ней и будет установлен сам насос который вам и нужен, для наглядности он указан на маленьком фото стрелкой, более подробное местонахождение данного насоса (Если вы ещё не поняли где он находиться) вы узнаете по мере прочтения статьи, так как в ней будет описываться процесс убирания подушки заднего сиденья, процесс убирания ковролина и сам процесс снятия насоса, поэтому внимательно читайте и изучайте.

Примечание!
Если же у вас оказался не инжекторный а карбюраторный автомобиль, то в таком случае где находиться этот насос, как его снять и заменить читайте в статье под названием: «Замена топливного насоса на ВАЗ 2109», на марку (Девятка имеется ввиду) особого внимания не обращайте, потому что на автомобилях десятого семейства применялся карбюраторный двигатель от ВАЗ 2109 (Правильная маркировка этого двигателя 21083) и соответственно топливный насос на этих автомобилях меняется идентично!

Когда нужно менять бензонасос?
Было сказано это уже ранее, но мы ещё немного добавим, во-первых сразу нужно обратить своё внимание (Если двигатель не заводиться) включается ли насос или же нет, понять это очень просто, для этого сядьте в автомобиль и поверните ключ в такое положение чтобы все приборы загорелись (Данный трюк не удастся проверить, если вы ранее уже поворачивали более 3-х раз ключ в такое положение, в данном случае вам придётся полагаться на память и вспоминать), после того как всё загорится прислушайтесь появился ли звук того что бензонасос начал работать (Писк должен быть или гудение), если появился то все провода которые подсоединены к насосу, подсоединены правильно и насос в принципе подаёт признаки жизни, после этого вам нужно будет проверить давление в топливной рампе и тем самым вы уже с очень большой вероятностью сможете определить исправен ли этот насос или же нет.

(О том как определить давление в топливной рампе, читайте в статье: «Проверка давления в системе питания на ВАЗ»)

Примечание!
Но это ещё не всё, поговорим немного так же о проблемах которые будут происходить с автомобилем при выходе данного насоса из строя, а именно вы уже понимаете то что он закачивает бензин из бака в двигатель, соответственно если он придёт в негодность то бензин будет закачиваться хуже или вообще перестанет качаться, в этих случаях автомобиль может либо не заводиться, либо он будет ехать дёргаясь, либо же потеряет свою былую мощность и станет ехать явно хуже, но кроме насоса дергаться автомобиль и явно ехать хуже может и по другим причинам, таким например как засорён топливный фильтр или же в конце концов датчик какой то не работает (В этом случае вас индикатор «check engine» предупредит, если датчик выйдет какой либо из строя, но не всегда он и предупреждает, потому что иногда датчик ещё не вышел из строя но уже практически умер, автомобиль едет не так как надо, а индикатор всё не загорается и всё не загорается)

Как заменить бензонасос, он же топливный насос на ВАЗ 2110-ВАЗ 2112?

Примечание!
Бензонасос как и любую другую деталь нужно устанавливать точно такого же образца что и с завода шла, то есть рекомендуем вам в начале снять ваш агрегат с автомобиля, потом прийти с ним в автомагазин и купить точно такой же, тем более в автомобилях десятого семейства два вида насосов идут, а именно который на двигатели 1. 5 литров ставится и который на двигатели 1.6 литров ставится, при этом когда будете его покупать, осмотрите его и проверьте корпус на целостность, на корпусе не должно быть найдено трещин, заусенцев и шероховатостей, простыми словами корпус должен быть гладкий и не иметь деформаций, а иначе даже маленькая трещина может привести двигатель к неправильной работе!

Снятие:
1) С мерами предосторожности вы уже ознакомились, и помните не стоит производить замену насоса в помещении, лучше всего на улицу выйдите или в крайнем случае все двери у своего гаража откройте, после этого вам нужно будет переходить к стравливанию давления в топливной системе, это очёнь легко и никаких сложностей у вас не составит, а о том как это сделать читайте в статье: «Снижение давления в системе питания». (Если вы не хотите так сбрасывать давление или у вас что то не получается и вы боитесь что что то сломаете, то ничего страшного в этом нет, просто читайте статью дальше и мы ещё один способ покажем как можно будет стравить давление в системе)

Примечание!
Когда давление сброситься, бензин в топливных трубках всё равно останется и поэтому когда вы их будете отсоединять, будьте настроены на то что из них немного выльется бензина! (Про топливные трубки чуть ниже сказано, поэтому внимательней читайте статью)

2) Идём дальше, теперь вам нужно будет найти две защёлки (По одной с каждой крайней стороны) которые крепят одну цельную подушку у заднего сиденья, а после нахождения нажмите с двух сторон на эти защёлки и тем самым снимите подушку чтобы она не мешала и тем самым вы предоставите себе доступ к лючку (Его ещё просто крышкой называют) бензонасоса.

3) Когда подушка будет убрана ищите вырез в ковролине (Это заводской вырез) и после его нахождение, откиньте вырезанную часть ковролина в сторонку, после того как она будет откинута вы увидите лючок бензонасоса, данный лючок крепиться на двух винтах (Местонахождение винтов его крепления указано стрелками) отвернув которые вы его сможете снять и убрать в сторонку.

Примечание!
Сразу же под данным лючком находиться бензонасос, этот люк нужен для того чтобы в топливный насос не попадала грязь и не попадала влага, можно сказать он выполняет роль защитной крышки, но под данной крышкой очень часть после её снятия можно увидеть большой слой пыли, данный слой пыли вам и нужно будет удалить какой ни будь тряпкой!

4) Следом руками отсоедините колодку проводов которая указана синей стрелкой, от разъёма бензонасоса который указан красной стрелкой, данная колодка крепиться посредством фиксатора поэтому не забудьте его ещё отогнуть и только после отгибания отсоединяйте колодку.

Примечание!
В зависимости от двигателя который установлен на вашем автомобиле, бензонасос и крепления топливных трубок, а так же разъём и колодка проводов могут значительно отличаться, вот к примеру на восьми клапанных автомобилях такой колодки проводов нет как показано на фото выше, на них немного по другому, а именно там колодка и разъём соединяются вместе (Вы это можете видеть на фото ниже), их тоже не составит никакого труда разъединить между собой, самое главное отжать фиксатор и после его отжатия, колодку и разъём можно будет разъединять!

Кой что ещё вы должны знать, мы уже вас предупредили о том что давления в системе питания можно сбросить ещё одним способом, так вот это и есть этот способ, то есть вам нужно будет разъёдинить колодку и разъём или же (Если у вас 16 клапанный автомобиль) отсоединить колодку от разъёма бензонасоса, после чего завести двигатель у автомобиля вам нужно будет но он сразу же заглохнет, после того как он заглох, ещё раз заведите и он опять заглохнет, ну и в последний раз можете его завести (Если он не будет заводиться значит давление в системе стравлено) и считайте то что давление в системе питания вы стравили!

5) Далее отсоедините наконечники топливных трубок (Их всего два, сейчас речь идёт об 16 клапанном автомобиле) от бензонасоса (Они отсоединяются посредством нажатия на фиксаторы которые их крепят, вы можете видеть их отсоединение на 1 и на 2 фото), после их отсоединения, возьмите в руки вороток и наденьте на него накидную головку (Вместо воротка ещё удлинителем можно пользоваться) и отверните им 8 гаек который крепят топливный насос к баку (см.

фото 3), а после этого снимите прижимное кольцо (см. фото 4).

Примечание!
Под всеми гайками которые крепят насос находятся пружинные шайбы, их тоже снимите, а под самим прижимным кольцом в добавок ещё находиться резиновая прокладка (Указана на фото ниже синей стрелкой и ещё на ту прокладку которая указана красной стрелкой обратите своё внимание), подденьте её и снимите, когда она будет снята осмотрите её, при обнаружение деформаций или же сильного затвердевания данную прокладку вам нужно будет сменить и установить на её место новую, после осмотра прокладки возьмитесь рукой и вытащите сам насос из бака, но когда будете вытаскивать его будьте аккуратны, потому что на его конце установлен поплавок идущий от датчика топлива, не повредите его! (Когда насос у вас будет снят, учтите то что в нём около 1 литра бензина будет находиться конечно же если у вас в баке бензин будет, поэтому данные бензин слейте в какую ни будь ёмкость и потому снова зальёте его в бак, когда завершите все работы)

6) Что касается 8 клапанных автомобилей, в принципе всё тоже самое вам нужно будет сделать но только на них топливные трубки немного по другому крепятся, а именно при помощи двух гаек (см. фото ниже), данные гайки вам нужно будет отвернуть и после чего отсоединить обе трубки от насоса. (Помните всегда о том, что на кончиках у обоих трубок находятся резиновые кольца одно из них ещё стрелкой на маленьком фото указано, их нужно заменить если они придут в негодность)

Примечание!

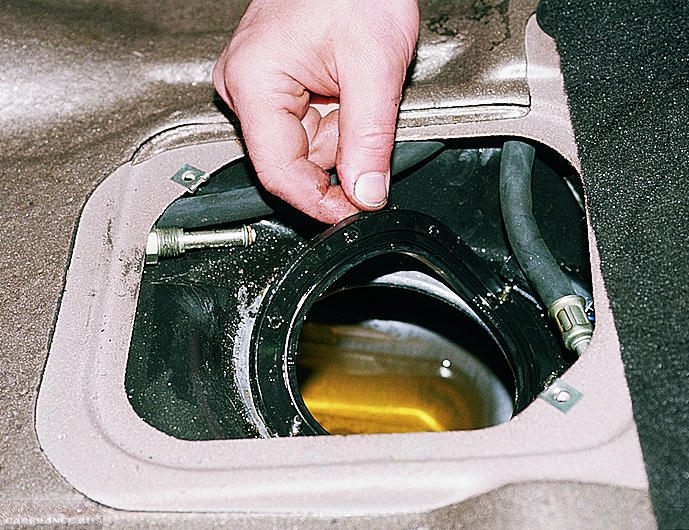

Резиновое уплотнительное кольцо так же снимите и по необходимо (При его повреждении), замените его на новое!

Установка:
Все детали устанавливаются на свои места точно так же как и снимаются, но только в обратном порядке снятию, и при установке вы должны ещё знать пару нюансов, а именно (16 клапанных машин касается) выступ на крышке бензонасоса должен будет совпасть с вырезом на уплотнительной прокладки (см. фото 1), а так же наконечник к которому подсоединены сразу две топливные трубки (Они указаны синей стрелкой на фото 2), должен быть одет на входной патрубок (Патрубка не видно так как его наконечник закрывает, но по тому месту которое указано зелёной стрелкой вы сразу же можете понять то что напротив идёт входной патрубок).

Примечание!
Насчёт 8 клапанных автомобилей, в них тоже есть кой какие нюансы, а именно при установке бензонасоса на них, стрелка которая на нём присутствует (Указана красной стрелкой), должна быть направлена в заднюю часть автомобиля, а так же наконечник шланга под цифрой 1 тоже должен быть направлен строго в заднюю часть, а наконечник шланга 2 в уже в переднюю, поэтому учтите всё это при установке нового насоса!

Важно!
1. Перед тем как начинать работать с насосом, рекомендуем вам скинуть клемму минус с аккумулятора, но если вы собираетесь стравливать давление по средством отсоединения колодки проводов, то соответственно пока скидывать клемму вам не нужно! (О том как скинуть клемму, читайте в статье: «Замена аккумулятора на ВАЗ», в пункте 1 всё описано)

2. Так же рекомендуем вам после установки насоса, включить зажигания и посмотреть не сочиться ли из топливных трубок бензин (Он не откуда не должен сочиться) и вообще всё ли герметично!

3. Ну и в завершение, если вы не хотите весь модуль целиком менять, к примеру вам один бензонасос нужно только заменить, то в таком случае ознакомьтесь со статьёй: «Ремонт топливного насоса на приоре» (Данная статья относиться только к 16 клапанным десяткам), или «Ремонт бензонасоса на ВАЗ 2110» (Данная статья только к 8 клапанным двигателям)!

Дополнительный видео-ролик:
Более подробную инструкция по замене насоса на 8 клапанных автомобилях, вы можете увидеть на видео-ролике ниже:

Примечание!
В случае если у вас не восьми клапанный а шестнадцати клапанный автомобиль, то в таком случае инструкцию по замене насоса смотрите в другом ролике который размещён чуть ниже:

Замена бензонасоса на ВАЗ 2110: основные неисправности, типы насосов, последовательность замены топливного насоса

Содержание:

  1. Основные причины неисправности
  2. Типы насосов
  3. Последовательность замены бензонасоса

Вы садитесь в свой автомобиль, включаете зажигание…но ничего не происходит. Машина должна завестись, но ей это не удается сделать.

Часто причиной такой ситуации становится вышедший из строя бензонасос на ВАЗ 2110. Заменить его не составит труда. Причем не обязательно отправляться на станцию технического обслуживания. Эта работа по силам даже более менее опытному автовладельцу.

Причины неисправности

Прежде чем приступать к замене, необходимо определить причины, из-за которых топливный насос у ВАЗ 2110 не работает. Их может быть несколько.

  1. Возраст. С течением времени, по мере роста пробега насос изнашивается, ухудшается эффективность подачи топлива, устройство перестает работать.
  2. Регулярная езда на автомобиле при пустом баке. Это оказывает сильную нагрузку на насос, который не выдерживает и ломается.
  3. Загрязненность фильтра. Порой замена фильтра бензонасоса на ВАЗ 2110 решает проблему. Наличие загрязнений в нем прекращает подачу топлива, потому не образуется воздушно-топливная смесь, машина не заводится.
  4. Резкие и частые остановки работы мотора.
  5. Низкие показатели производительности и падение мощности двигателя.
  6. Заправка на сомнительных АЗС, топливо у которых имеет множество грязи.

Типы топливных насосов

Некоторые старые модели автомобилей вовсе лишены такого устройства как бензонасос. Надеемся, вам с такой ситуацией столкнуться не придется, поскольку это старое и неэффективное решение.

Сегодня выпускается два типа топливных насосов для ВАЗ 2110 — механические и электронные.

  1. Механические считаются классическим решением, который располагается снаружи топливного бака. Работает он достаточно просто — бензонасос всасывает топливо из емкости, то есть бака. Он вполне может работать при низком давлении, поскольку между насосом и карбюратором расстояние небольшое.
  2. Электронный — это более современный вид насоса, который монтируют внутри самого бака. Обусловлено это повышенной шумностью при его работе, если сравнивать с аналогом. Его работа целиком и полностью зависит от электронной системы, которая принимает во внимание одновременно несколько факторов:
    1. Текущее расположение дросселя;
    2. Содержание выхлопа;
    3. Соотношение воздуха и топлива и пр.

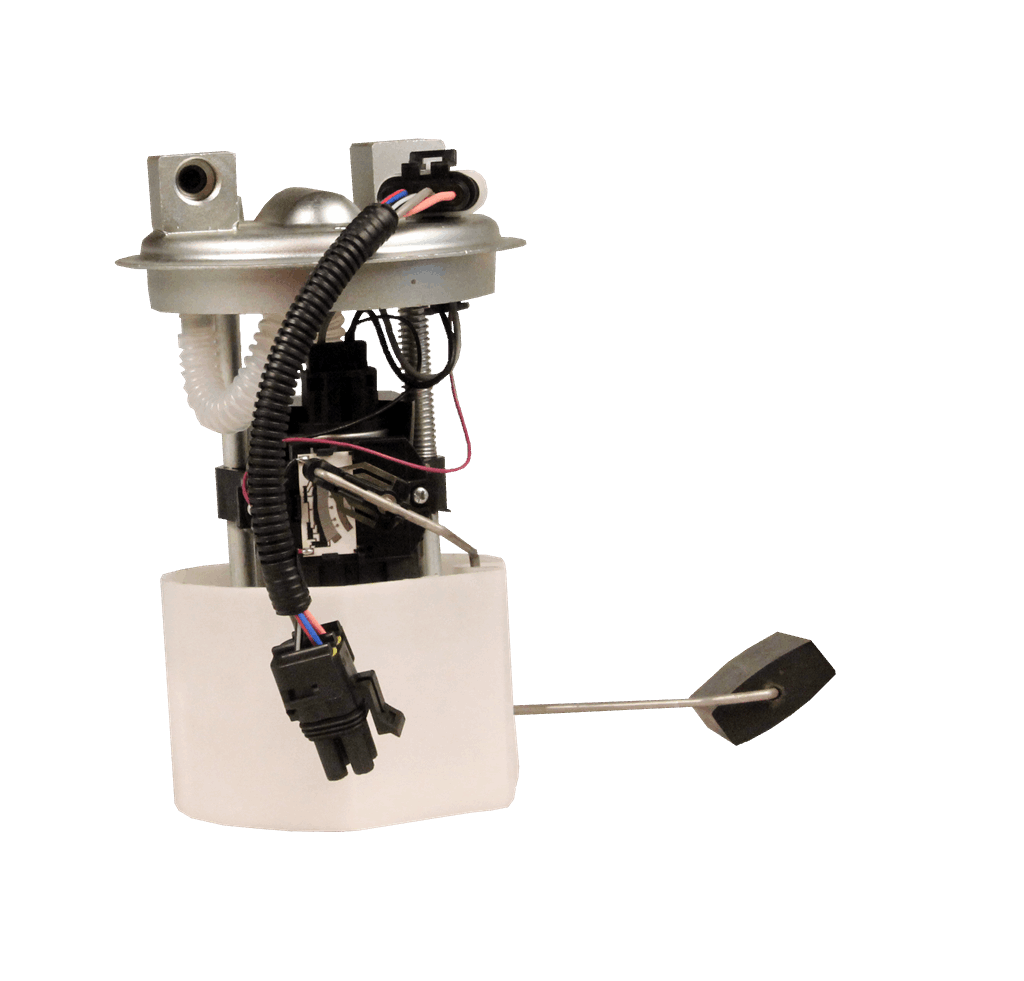

Электронный топливный насос для ВАЗ 2110

Многих интересует, где же находится предохранитель бензонасоса у ВАЗ 2110?

Отвечаем: Он располагается в нижней части консоли, если посмотреть со стороны пассажира. Крайний правый — это тот, который вы искали. Хотя часто их собирают в произвольном порядке, потому расположение может отличаться.

Предохранитель на бензонасос ВАЗ 2110

Электрические насосы для подачи топлива работают под давление, что провоцирует определенный уровень шума. Из-за этого топливный насос монтируют глубоко внутрь бака автомобиля. Топливо при этом занимается охлаждением и глушителем для работы помпы.

Запуск насоса осуществляется за счет электродвигателя. Когда замок зажигания включен, бортовая система отправляет насосу сигнал, после чего тот начинает подачу топлива.

В некоторых ситуациях на насос воздействует электрический заряд. С его помощью моторчик вращается несколько минут, что задает давление внутри топливной системы.

Учтите, если спустя 3 секунды компьютер не предоставит насосу данные о старте работы, тот автоматически выключается. Потому звук от мотор насоса мы слышим первые несколько секунд.

Если нет давления в топливной рампе у ВАЗ 2110, топливный насос желательно заменить на новый. Смысла в его ремонте, как показывает практика, нет. Это трудоемкий, энергозатратный процесс, который серьезно не оправдан с финансовой точки зрения.

Потому если на вашем инжекторном ВАЗ 2110 не работает топливный насос, рекомендуем его заменить. Причем установить лучше электронный тип.

Замена бензонасоса

Процесс замены достаточно легкий. Просто следуйте инструкции и вы быстро закончите работу.

  • Отключите питание аккумуляторной батареи.
  • Открутите крышку насоса для подачи топлива.
  • Снимите разъемы с бензонасоса.
  • Ослабьте немного хомут, который располагается непосредственно на топливном шланге. Полностью его снимать не имеет смысла.
  • Открутите оба шланга, через которые подается топливо.
  • Извлеките прокладки. Их лучше сразу поменять на новые. Это расходные, дешевые материалы.
  • Крепление бензонасоса осуществляется на 8 болтах. Все их открутите, болты сохраните.
  • Снимите уплотнительное кольцо.
  • Извлеките бензонасос вместе с поплавком.
  • Снимите уплотнитель, который выполнен из резины.
  • Поставьте на место новый бензонасос.
  • Выполните сборку в обратной последовательности.

Вряд ли стоит пытаться починить старый бензонасос. За качество выполненного ремонта тяжело ручаться, поскольку одна неисправность может повлечь за собой другие. Рисковать не имеет смысла. К тому же, новый бензонасос — это далеко не самое дорогое удовольствие для ВАЗ 2110.

Выполняя работу своими руками, на весь процесс демонтажа и установки насоса у вас уйдет около 20-30 минут.

Следуйте согласно инструкции, избегайте любых попыток самодеятельности. Учтите, стоимость подобной процедуры на станции технического обслуживания обойдется еще дороже, чем покупка самого нового электронного бензонасоса. Потому тратить на это деньги не имеет никакого смысла, если все можно сделать самостоятельно.

Автомобиль ВАЗ 2110 хорош тем, что стоимость его деталей невероятно доступна для отечественных потребителей. Плюс конструкция машина довольно проста, что позволяет целый ряд ремонтных работ выполнять самому, не опасаясь за последствия неправильной починки.

Учтите, если у вас нет никакого опыта в ремонте и обслуживании авто, начинать свою практику с такого занятия как замена топливного насоса не рекомендуется. Попрактикуйтесь на более простых задачах и со временем постигните все прелести самостоятельного ремонта.

 Загрузка …

Моторы бензонасоса ВАЗ 2110 в Севастополе

Бензонасос на автомобилях Ваз 2110, является важным элементом топливной системы автомобиля. Он отвечает за перекачку бензина из бака в двигатель под давлением. Из –за плохого качества бензина очень часто этот элемент выходит из строя, что в свою очередь существенно влияет на нестабильную работу ДВС автомобиля.

В сегодняшней статье я расскажу вам, о основных причинах неисправности бензонасоса, как понять, что именно он вышел из строя, дам пошаговую инструкцию по демонтажу и установке этого элемента автомобиля.

Конструкция бензонасоса Ваз 2110 для инжекторных и карбюраторных моделей автомобиля

На автомобили Ваз 2110 устанавливаются два типа бензонасосов в зависимости от типа двигателя автомобиля. Первый тип механический устанавливается преимущественно на карбюраторные модели, второй тип – электрические которые устанавливаются на инверторные десятки.

Механические бензонасосы, которые устанавливались на первых модификациях ВАЗ 2110/2112, имеют простую конструкцию. В её основе лежит комплект мембран, выполненных из специальной прорезиненой ткани, устойчивой к химическому действию бензина. Корпус насоса имеет два клапана: впускной и выпускной. Мембраны приводятся в действие при помощи штока (толкателя). Его двигает кулачковый механизм, вращаемый распредвалом.

Такой механический бензонасос может служить десятилетиями, пока не износится приводной шток, или не порвётся какая-то из мембран. Да и то, если такое случится, заменить эти элементы можно за полчаса.

С электрическим бензонасосом дела обстоят намного сложнее. Основу его конструкции составляет небольшой электрический двигатель. Он ничем не отличается от обычного, хотя работает, полностью погружённым в бензин. Давление в системе здесь создаёт не мембрана (хотя есть и такие насосы), а специальной формы крыльчатка, насаженная на вал электродвигателя.

Бензонасос ВАЗ 2110 располагается непосредственно в баке автомобиля.

Ресурс электрического топливного насоса составляет 150–200 тыс. км пробега. Но выйти из строя он может и гораздо раньше. Основная причина поломок при неизрасходованном ресурсе — присадки, добавляемые в бензин, а также различного рода механические примеси. Первые разрушают щётки и коллектор, а вторые засоряют клапанные механизмы.

Причины неисправности

В процессе эксплуатации автовладельцы ВАЗ 2110 могут столкнуться с некоторыми сложностями, связанными с данным элементом. Неисправности бензонасоса ВАЗ 2110 инжектор могут быть следующими:

  • выход элемента из строя из-за поломки;
  • загрязненный бак или некачественный бензин с посторонними вкраплениями, которые загрязняют фильтр насоса.

Самый первый верный указатель на то, что у ВАЗ 2110 неисправен бензонасос, является такой симптом: мотор «дергается» во время работы, особенно на средних и высоких оборотах. Это свидетельствует о том, что давление топлива недостаточно. А ведь именно за это отвечает бензонасос. Но иногда причину следует искать в форсунках, а также РДТ.

Как проверить топливный насос на Ваз 2110

Если бензобак полный, аккумулятор в обычном состоянии, свечки сухие и дают искру, а стартер крутит движок, то причина в бензонасосе. Более всераспространенная причина – после включения зажигания не поступает питание к бензонасосу.

Сборка бензонасоса Ваз 2110 (установка вставки)

Точно так же она проявляется при движении автомобиля, когда теряется питание и мотор начинает глохнуть. Очередной принципиальный аспект – это подача нужного количества горючего.

Пошаговая инструкция проверки механического бензонасоса

Первым делом проверим, работает ли вообще подающая система вашего ВАЗ 2110. Для этого нужно провести следующие мероприятия:

  1. Снимите топливный шланг насоса с исходного или нагнетательного штуцера;
  2. Несколько раз вручную нажмите на рычаг для подкачки топлива;
  3. Если помпа работоспособная, через штуцер сразу польется сильная струя топлива;
  4. Если же струи нет или она очень слабая, необходимо будет провести другие проверочные работы.

Далее проверим рабочее состояние впускного клапана:

  1. Отключите шланг от всасывающего штуцера, чтобы в итоге оба шланга оказались демонтированы каждый со своего штуцера.
  2. Заткните просто пальцем всасывающий штуцер, после чего несколько раз дерните рычаг для ручной подкачки горючего. Если все работает нормально, палец начнет засасывать внутрь штуцера. Такой эффект свидетельствует об исправности насоса. Потому проблему ищем в баке или магистралях.
  3. Если же всасывания нет, придется разобрать устройство с целью замены впускного клапана. Его герметичность, вероятнее всего, нарушена.

Следующим этапом является проверка топливного насоса Ваз 2110 на герметичность для этого:

  1. Приложить палец к отверстию от нагнетательного штуцера, несколько раз подкачать горючее ручной подкачкой;
  2. При этом из отверстия должна идти струя воздуха, существенно отталкивающая прижатый палец;
  3. Если струя окажется слабой или ее не будет, бензонасос попросту не качает.

В этой ситуации есть два варианта — искать проблему внутри устройства топливного насоса, разбирая помпу, либо менять полностью агрегат.

Пошаговая инструкция проверки электрического топливного насоса Ваз 2110

Чтобы проверить электрический бензонасос на Ваз 2110, потребуется индикатор, продающийся в любом автомобильном магазине. Установку индикатора, в каждом конкретном случае, следует делать, согласно той инструкции, которая к нему прилагается. Затем запускают двигатель и, через несколько минут, его глушат. После этого изучают показания индикатора: в норме давление не должно снижаться ниже отметки 1,6 атм. – в противном случае, придётся заменить или форсунку, или регулятор.

Можно проверить бензонасос и с помощью манометра. Его подключают непосредственно к топливной рампе, а сам прибор при этом выводится к лобовому стеклу автомобиля (делают это под кромкой капота).

Процесс проверки давления в бензонасосе Ваз 2110

Как только включается зажигание, необходимо снять показания манометра (они не должны превышать 380 кПа, и быть меньше 300 кПа). После разгона автомобиля (оптимально будет сделать это до 3 передачи), опять нужно снять показания манометра, которые, при исправном бензонасосе, не должны сильно разниться, и выходить за указанный диапазон.

В случае, когда машина глохнет во время езды, в первую очередь, проверяют реле на бензонасосе. Эта процедура состоит из подключения в разъём топливного насоса специальной лампочки. После этого, включают зажигание. Если, в течение нескольких секунд, лампочка будет гореть, то реле топливного насоса исправно.

Если начало протекать топливо, то необходимо просто поменять фильтры или прокладки. Также может потребоваться и замена диафрагмы, либо, в редких случаях, клапанов.

Помните о том, что в работе с топливной системой необходимо соблюдать предельную аккуратность. Лучше всего сразу ехать к специалистам, которые точно знают, как проверить бензонасос быстро и эффективно.

Видео: Особенности работы и основные неисправности топливного насоса Ваз 2110

Выбор топливного насоса на десятку – на что обратить внимание

Выбирая бензонасос на Ваз 2110 очень часто происходит путаница в понятиях: модуль бензонасоса и сам бензонасос. В первом случае идет речь о конструкции в сборе, которую мы вынимаем из бака, во втором – имеется виду мотор бензонасоса.

Выбор топливного насоса осуществляется по следующим критериям: надежность и бесшумность работы, ведь, чем тише насос функционирует, тем комфортнее его использование.

При выборе топливного насоса требуется приобретение такого же изделия с аналогичным номенклатурным номером. Часто автолюбители среди множества аналогов выделяют топливный насос Вosch, который используется на 1,6-литровых авто и снабжен регулятором давления уровня горючего.

Топливный насос Bosh на Ваз 2110 – плюсы и минусы производительность и характеристики

Производитель Bosch выпускает для каждого типа топливной системы свой бензонасос. Почему после выхода из строя родного бензонасоса, народ ставит бензонасос Bosch с Ваз 2110? Как же соответствие давления и производительности бензонасоса с родным? Если поставить с большим давлением, увеличиться расход?

Расход не увеличивается от производительности бензонасоса, так как на автомобилях срабатывает обратка и лишнее топливо возвращается в бак, так же имеется регулятор давления топлива из название понятно я думаю, какую функцию он выполняет.

Следовательно, был насос 2,8 bar, поставили бензонасос Bosch Ваз 2110 с 3,8 bar станет только лучше. Расход топлива может увеличиться, если бензонасос не создает достаточного давления в рампе и форсунки начинают не распылять, а лить бензин, который не сгорает.

Фото: Топливный насос Bosh рекомендуется устанавливать на отечественные модели автомобилей в том числе и на Ваз 2110

Чаще всего, характеристики бензонасосов (не только Bosch, но и других производителей) могут отличаются длиной, давлением, расположением фишек для клемм и все. Сеточка бензонасоса по посадочным местам не отличается, а вот по форме может.

Фишку под клемму можно переделать или поставить с того же ВАЗа. Важна длина бензонасоса, так как от этого зависит его работа при низком уровне топлива в баке, а если он в модуле, то тогда нужно соответствие, что бы его поставить.

Как заменить бензонасос на Ваз 2110 своими руками – пошаговая инструкция

Для того, чтобы заменить бензонасос на Ваз 2110 необходимо выполнить следующий порядок действий:

  1. Отсоедините отрицательную клемму аккумулятора;
  2. Сбросьте остаточное давление в топливной рампе посредством специального штуцера;
  3. Насос топливный «десятки» находится под задним сиденьем автомобиля. Откидываем сиденье и откручиваем защитную крышку;
  4. Отключаете электрический клеммник насоса, откручиваете магистрали подачи и слива топлива.
  5. Резиновые прокладки наконечников магистралей следует заменить;
  6. На ВАЗ 2112 бензонасос удерживается восемью болтами на уплотнительном кольце с подкладкой
  7. Вам остается только извлечь старый бензонасос и поставить новый согласно указывающей стрелке на корпусе изделия.

Как видите снятие и установка бензонасоса на Ваз 2110 простая процедура, которая не потребует от вас специальных навыков.

Профилактика и полезные советы

Для беспроблемной эксплуатации и увеличения ресурса топливного насоса профессионалы рекомендуют:

  • заправляться только качественным топливом;
  • поддерживать максимальный уровень топлива в баке;
  • не пользоваться автомобилем с разряженным аккумулятором;
  • своевременно производить замену топливного фильтра;
  • реже пользоваться спортивным режимом езды.

Самостоятельная диагностика и замена бензонасоса достаточно проста. Для этого необходимо лишь тщательно следовать рекомендациям профессионалов. Это же касается и профилактических мер. Заправляйтесь качественным бензином и не забывайте вовремя заменить топливный фильтр. Тогда проблемы с бензонасосом у вас будут возникать гораздо реже

Бензонасос ваз 2110/2170 priora Bosch арт. 1 987 580 051

Мотор бензонасоса ВАЗ инжектор, SFP 0135 старт вольт

Бензонасос Ваз 2108-09 С Подкачкой (702) Ganz Grg20002

Электробензонасос ВАЗ-2110 и модиф. (мотор) Пекар

Электробензонасос погружной ВАЗ 2110-12 дв. 1,6л. (P) 21101-1139009

Бензонасос ВАЗ 80012LPF / 0580453453

Модуль топливного насоса ВАЗ 2110, 2115, 2170 1.6i (SFM 0111) StartVolt

Бензонасос 2110 (инж.) «СтартВольт» (гладкий штуцер)

Мотор бензонасоса электричекий ВАЗ инжектор StartVolt

Прокладка бензонасоса ВАЗ-2110 (АвтоВАЗ)

Модуль топливного насоса ВАЗ 2108i-21099i (SFM 0108) StartVolt

Вставка погружного модуля ВАЗ-2110-2112 8V, 16V инжектор (бензонасос электрич. ) Пекар

«мотор электробензонасоса ваз 2110 bosch» Bosch арт. 0580453453

Ремкомплект Бензонасоса Электрического Ваз-2110 (С Дв. 1,5 Л.)

Аксиома Жгут бензонасоса ВАЗ-2110-12 (Сargen)

Моторчик бензонасоса электрический BOSCH 0580453453

Бензонасос ваз 2108-09 с подкачкой (702) ganz grg20002 GANZ арт. GRG20002

Бензонасос Электрический Ваз-2110 (Мотор)

Мотор электробензонасоса ВАЗ 2110 PEKAR 2112-1139010

Электробензонасос ВАЗ-2110 и модиф. (мотор) BOSCH

Мотор электробензонасоса ваз 2110 bosch Bosch арт. 0 580 453 453

Бензонасос ВАЗ 80012LPF / 0580453453

CS-20 прокладка электробензонасоса ваз 2110 инж. силикон синий

Бензонасос ВАЗ-21082-92 инж. электрический (мотор голый) (СтартВольт) SFP 0135

Датчик ваз 2110-12 уровня тосола стартвольт арт. VSFLS0306

Мотор электробензонасоса ваз 2110 pekar 2112-1139010 пекар арт. 2112-1139010

Бензонасос lada 2110/2112 1.5 Startvolt SFM0112

Шток Бензонасоса Ваз 2101-09 Автоваз Lada 21010-1106166-00

Насос топливный ваз-21101 MASTER-SPORT арт. 21101-1139009-PCS-MS

Электробензонасос погружной ВАЗ 2110-12,13-15,08-09 (после 2003г) (У) 2112-1139007-01(10)

Бензонасос (моторчик+сетка) pajero iii 00-06 mbl99334040

Бензонасос (моторчик+сетка) pajero iii 00-06 mbl99334040

Прокладки бензонасоса ВАЗ (комплект 3шт.)

Насос топливный ваз-2110 электрический в сборе MASTER-SPORT арт. 2112-1139007-PCS-MS

Мотор электробензонасоса ВАЗ 2110, 1117-1119 Kalina, 2170-2172 Priora FENOX EFP35005O7

Шток бензонасоса ваз 2101-09 автоваз lada 21010-1106166-00 LADA арт. 21010-1106166-00

Проставка Бензонасоса Ваз-2101-2121

Подушка двигателя ваз-2110 лев (брт) БРТ арт. 21101001242ЛРУ

Мотор бензонасоса электричекий для а/м ваз (гладкий штуцер) sfp0153 стартвольт арт. SFP0153

Шток Бензонасоса Ваз 2101-09 Автоваз Lada 21010-1106166-00

Электробензонасос ВАЗ-2110 и модиф. (мотор с фильтром-сеткой) Пекар

Мотор электробензонасоса ВАЗ 2110 HERZOG HL8 9010

Бензонасос ВАЗ-21082-23 инж. электрический (мотор голый) (СОАТЭ)

Бензонасос 2110 (инж.) «Пекар»

Мотор электробензонасоса ВАЗ 2110 BOSCH

Рекардо ремкомплект бензонасоса ваз 2101-08

Подогреватель двигателя Спутник 1,5 кВт КМ-0003 для ВАЗ-2108-2109 карб., ВАЗ-2110-2112 с 16 кл. инж. или карб., ВАЗ 2170 Приора

>

Ремонт бензонасоса своими руками ваз 2110 инжектор


Ремонт бензонасоса на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Бензонасос – его ещё называют топливный насос, но самое ключевое слово в этих терминах это конечно же насос, благодаря данному агрегату бензин который находиться в бензобаке у автомобиля под давлением подаётся в двигатель автомобиля, а двигать уже за счёт этого бензина и работает, поэтому данная деталь очень важна при работе двигателя и если она даст сбой, то автомобиль может вообще перестать заводиться или же заводиться будет, но потеряет всю свою приёмистость и мощность и тем самым станет плохо разгоняться и будет больше расходовать бензина, а почему он бензина будет расходовать больше в этом случае спросите вы? Объясняем! На неисправном насосе бензин подаётся в двигатель под разным давлением (Обычно оно меньше того что должно быть, а должно быть около 3,8-4,0 кгс/см2. ), поэтому машина начинает плохо ехать и в связи с этим постоянно приходиться давить на газ и тем самым, получается то что чем сильнее вы давите на газ (А слабо не получиться давить, потому что машина не будет ехать), тем больше и бензин в баке расходуется.

Примечание!
Для проведения ремонта насоса, нужны будут инструменты, а именно: Отвёртка понадобиться и гаечным ключи (Их набор), кроме этого рекомендуем запастись тонкими плоскогубцами (Но можно и без них, но с ними удобней)!

Краткое содержание:

Где находится бензонасос?
Много раз уже на других статьях мы давали ответ на этот вопрос, а звучит он так: «На всех инжекторных передне приводных автомобилях которые выпускаются на ВАЗе, данный насос находиться в одном месте, а именно в бензобаке авто, а бензобак в это время находиться в самой нижней части под подушкой заднего сиденья и поэтому если вам нужно будет увидеть данный насос, то сперва придётся вам снять у заднего сиденья подушку (Как показано на фото ниже)» и после этого вы увидите ковролин с заводским квадратным вырезом, вам его нужно будет рукой убрать и вы увидите металлическую крышку которая закрывает бензонасос и защищает его от попадания грязи (Данная крышка на фото уже снята), данную крышку вам придётся снять и после этого можно будет увидеть сам бензонасос и топливные трубки которые к нему подсоединены (Данную картину вы можете видеть на фото ниже).

Когда нужно ремонтировать бензонасос?
Во-первых давайте начнём с того, что в данный насос входят ещё и датчик уровня топлива и фильтр (Действительно у насоса есть фильтр, а так же отдёльно есть ещё один топливный фильтр но он уже устанавливается отдельно от насоса), данный фильтр ещё называют сеточкой при загрязнении которой (Она от плохого бензина в котором есть грязь загрязняется), машина начинает хуже ехать и появляются провалы в работе, что же насчёт датчика уровня топлива спросите вы?

Здесь тоже всё очень банально, при выходе его из строя сперва уровень топлива начинает стрелка на панели приборов неверно показывать, может она так же вообще упасть в самый низ (Хотя в баке будет бензин) и лежать так, до того пока вы не смените сам датчик.

Ну и в завершение про сам насос скажем (Вообще правильнее было бы статью назвать: «Замена модуля топливного насоса», потому что всё то что мы здесь будет рассматривать, это всё модуль, а сам насос стоит так же отдельно в этом модуле, от датчика и от этой сетки), при выходе его из строя, машина так же начнёт хуже ехать, давление в системе питания упадёт (Топливо будет медленней подаваться в двигатель), возможно будут у вас так же наблюдаться провалы при разгоне и даже подёргивания.

Как отремонтировать бензонасос на ВАЗ 2110-ВАЗ 2112?

Примечание!
Прежде чем говорить с уверенностью в том что именно насос пришёл в негодность, вы проверьте может у вас топливный фильтр загрязнён и не насос а сам фильтр нуждается в замене, или из-за загрязнённых форсунок в принципе все те же самые симптомы могут быть, поэтому чтобы с большей вероятность грешить на насос, сперва проверьте давление в системе питания и окончательно благодаря этой проверки вы сможете выявить неисправность! (О том как проверить давление, вы можете изучить в статье называется которая: «Проверка давления в топливной рампе на ВАЗ»

Разборка:
1) Прежде чем приступить к разборке, соответственно сам насос вам нужно будет снять для этого вам понадобятся гаечные ключи и одна отвёртка, более подробную инструкцию по снятию данного насоса смотрите в статье: «Замена топливного насоса на автомобилях ВАЗ»!

Примечание!
Не забудьте заглянуть в бак автомобиля когда снимите насос, просто в самой нижней его части находиться стакан-накопитель его вы ещё можете видеть на большом фото ниже, он бывает отсоединяется от модуля насоса и остаётся в баке, поэтому его нужно будет оттуда вынуть и установить обратно на насос на своё место (Он держится на фиксаторах), но вы собираетесь разбирать насос поэтому устанавливать его не нужно, а если он останется на нём, то в таком случае потянув за него вниз, отсоедините и тем самым снимите его!

2) Теперь когда насос снят, повторно возьмите в руку отвёртку и с её помощью отверните два боковых винта (Указаны стрелками на фото ниже) которые крепят датчик уровня топлива к модулю насоса, после выворачивания можно будет снять датчик с модуля и отложить его в сторонку. (На конце датчика установлен поплавок его вы ещё на маленьком фото ниже можете видеть, поэтому взгляните на этот поплавок он должен быть цел и не иметь износа, в противном случае к примеру если в нём будет дырка, то правильно показывать уровень топлива этот датчик уже не будет и его придётся вам заменить на новый)

Примечание!
А так же сам датчик не деформируйте и с тягой которая удерживает поплавок будьте осторожны, потому что при её поломки топливо так же не будет показываться, а при её изгибании уровень топлива будет показываться не верно, поэтому с датчиком будьте аккуратней!

3) Затем разыщите две колодки проводов (Обе указаны стрелками), одна из этих колодок подсоединяется к кронштейну, а другая к самому насосу (Вернее к его электродвигателю) и отсоедините обе этих колодки, они держаться за счёт фиксаторов которые на них присутствуют, поэтому прежде чем тянуть за них со всей силы, взгляните ни их фиксаторы и отожмите их и тем самым отсоедините обе колодки, чтобы они не мешали разборке.

4) Следом приступите к снятию сеточки бензонасоса (Это тот самый фильтр о котором речь шла выше), для этого подденьте её отвёрткой как показано на фото ниже, а после того как она немного переместиться вниз, отложите отвёртку в сторонку и рукой аккуратно отсоедините её, когда она будет отсоединена выньте отвёрткой стопорную шайбу которая в ней находиться (Указана красной стрелкой) и выпрямите её когда она будет вынута и установите её на своё место.

5) Далее вам нужно будет снять корпус внутри которого находиться электродвигатель самого насоса (Корпус выполнен в чёрном цвете, см. фото ниже), для этого рукой отожмите корпус вниз (Пружины будут препятствовать отжиманию, но вы преодолевая усилие этих пружин всё таки отожмите корпус) и выньте шплинт который фиксирует насос и тем самым снимите корпус с электродвигателем.

6) После чего отверните два винта (Указаны стрелками на первом фото), которые крепят крышку и после этого снимите её (см. фото 2), когда крышка будет снята снимите следом за ней резиновую втулку (см. фото 3) и тем самым после этих операций, извлеките сам электродвигатель топливного насоса из корпуса (см. фото 4) и замените его на новый, если он вдруг пришёл в негодность.

Примечание!
Внутри корпуса где находиться электродвигатель топливного насоса, так же выньте руками резиновую втулку, если на ней вы найдёте деформацию, к примеру трещины, разрывы то в таком случае замените данную втулку на новую!

Сборка:
Все детали собираются точно так же как и разбираются, но только в обратном порядке снятию.

Важно!
На автомобилях десятого семейства, использовались разные двигатели, начиная от 8 клапанных карбюраторных и заканчивая 16 клапанными инжекторными 21124, соответственно и бензонасосы на всех этих двигателях использовался разные, вот к примеру эта статья написана по ремонту насоса на автомобилях с двигателем 8 клапанов (Инжектор), если вы желаете изучить статью о том как отремонтировать данный насос на 16 клапанных автомобилях, то в таком случае ознакомьтесь «вот с этой статьёй»,  а если у вас карбюраторный двигатель, тогда вам нужно будет прочесть статью под названием: «Ремонт бензонасоса на ВАЗ 2108» (Особого внимания на марку автомобиля не обращайте, потому что карбюраторный двигатель в автомобили семейства ВАЗ 2110 ставился от восьмёрки)

Дополнительный видео-ролик:
Изучите в добавок два интересных видео-ролика чуть ниже, в них разборка насоса особо не показана, но зато объясняется как его можно будет проверить (Работает ли он или нет), а так же очень много полезных советов вы для себя в данных роликах найдёте. (В ролике ниже используется автомобиль ВАЗ 2109, но вы на это так же не обращайте внимание, потому что и инжекторные двигатели 8 клапанные, ставились одни и те же что на девятки и что на десятки)

Примечание!
Если вы хотите заменить сеточку (Фильтр можно сказать) у бензонасоса, но вы не знаете как её снять, ознакомьтесь в таком случае с роликом расположен который ниже:

vaz-russia.com

Бензонасос на Ваз 2110 неисправен – что делать? Пошаговая инструкция замены

Бензонасос на автомобилях Ваз 2110, является важным элементом топливной системы автомобиля. Он отвечает за перекачку бензина из бака в двигатель под давлением. Из –за плохого качества бензина очень часто этот элемент выходит из строя, что в свою очередь существенно влияет на нестабильную работу ДВС автомобиля.

В сегодняшней статье я расскажу вам, о основных причинах неисправности бензонасоса, как понять, что именно он вышел из строя, дам пошаговую инструкцию по демонтажу и установке этого элемента автомобиля.

Конструкция бензонасоса Ваз 2110 для инжекторных и карбюраторных моделей автомобиля

На автомобили Ваз 2110 устанавливаются два типа бензонасосов в зависимости от типа двигателя автомобиля. Первый тип механический устанавливается преимущественно на карбюраторные модели, второй тип – электрические которые устанавливаются на инверторные десятки.

Механические бензонасосы, которые устанавливались на первых модификациях ВАЗ 2110/2112, имеют простую конструкцию. В её основе лежит комплект мембран, выполненных из специальной прорезиненой ткани, устойчивой к химическому действию бензина. Корпус насоса имеет два клапана: впускной и выпускной. Мембраны приводятся в действие при помощи штока (толкателя). Его двигает кулачковый механизм, вращаемый распредвалом.

Такой механический бензонасос может служить десятилетиями, пока не износится приводной шток, или не порвётся какая-то из мембран. Да и то, если такое случится, заменить эти элементы можно за полчаса.

С электрическим бензонасосом дела обстоят намного сложнее. Основу его конструкции составляет небольшой электрический двигатель. Он ничем не отличается от обычного, хотя работает, полностью погружённым в бензин. Давление в системе здесь создаёт не мембрана (хотя есть и такие насосы), а специальной формы крыльчатка, насаженная на вал электродвигателя.

Бензонасос ВАЗ 2110 располагается непосредственно в баке автомобиля.

Ресурс электрического топливного насоса составляет 150–200 тыс. км пробега. Но выйти из строя он может и гораздо раньше. Основная причина поломок при неизрасходованном ресурсе — присадки, добавляемые в бензин, а также различного рода механические примеси. Первые разрушают щётки и коллектор, а вторые засоряют клапанные механизмы.

Причины неисправности

В процессе эксплуатации автовладельцы ВАЗ 2110 могут столкнуться с некоторыми сложностями, связанными с данным элементом. Неисправности бензонасоса ВАЗ 2110 инжектор могут быть следующими:

  • выход элемента из строя из-за поломки;
  • загрязненный бак или некачественный бензин с посторонними вкраплениями, которые загрязняют фильтр насоса.

Самый первый верный указатель на то, что у ВАЗ 2110 неисправен бензонасос, является такой симптом: мотор «дергается» во время работы, особенно на средних и высоких оборотах. Это свидетельствует о том, что давление топлива недостаточно. А ведь именно за это отвечает бензонасос. Но иногда причину следует искать в форсунках, а также РДТ.

Бензонасос Ваз 2110 в разобранном виде (на фото вы сами можете увидеть грязь в стакане)

Существуют основные признаки неисправности бензонасоса ВАЗ 2110 инжектор, при которых обязательно стоит предпринять действия по проверке данной комплектующей:

  1. Громкий шум, который элемент ранее не издавал.
  2. Транспортное средство отказывается набирать обороты, а также не двигается при включении первой или второй передачи.
  3. Автомобиль двигается рывками и странно ведет себя на дороге.
  4. Работа двигателя внезапно прекратилась.

Каждую из неисправностей бензонасоса ВАЗ 2110 необходимо тщательно рассмотреть, чтобы понимать, что делать при столкновении с ними.

Как проверить топливный насос на Ваз 2110

Если бензобак полный, аккумулятор в обычном состоянии, свечки сухие и дают искру, а стартер крутит движок, то причина в бензонасосе. Более всераспространенная причина – после включения зажигания не поступает питание к бензонасосу.

Сборка бензонасоса Ваз 2110 (установка вставки)

Точно так же она проявляется при движении автомобиля, когда теряется питание и мотор начинает глохнуть. Очередной принципиальный аспект – это подача нужного количества горючего.

Пошаговая инструкция проверки механического бензонасоса

Первым делом проверим, работает ли вообще подающая система вашего ВАЗ 2110. Для этого нужно провести следующие мероприятия:

  1. Снимите топливный шланг насоса с исходного или нагнетательного штуцера;
  2. Несколько раз вручную нажмите на рычаг для подкачки топлива;
  3. Если помпа работоспособная, через штуцер сразу польется сильная струя топлива;
  4. Если же струи нет или она очень слабая, необходимо будет провести другие проверочные работы.

Далее проверим рабочее состояние впускного клапана:

  1. Отключите шланг от всасывающего штуцера, чтобы в итоге оба шланга оказались демонтированы каждый со своего штуцера.
  2. Заткните просто пальцем всасывающий штуцер, после чего несколько раз дерните рычаг для ручной подкачки горючего. Если все работает нормально, палец начнет засасывать внутрь штуцера. Такой эффект свидетельствует об исправности насоса. Потому проблему ищем в баке или магистралях.
  3. Если же всасывания нет, придется разобрать устройство с целью замены впускного клапана. Его герметичность, вероятнее всего, нарушена.

Следующим этапом является проверка топливного насоса Ваз 2110 на герметичность для этого:

  1. Приложить палец к отверстию от нагнетательного штуцера, несколько раз подкачать горючее ручной подкачкой;
  2. При этом из отверстия должна идти струя воздуха, существенно отталкивающая прижатый палец;
  3. Если струя окажется слабой или ее не будет, бензонасос попросту не качает.

В этой ситуации есть два варианта — искать проблему внутри устройства топливного насоса, разбирая помпу, либо менять полностью агрегат.

Пошаговая инструкция проверки электрического топливного насоса Ваз 2110

Чтобы проверить электрический бензонасос на Ваз 2110, потребуется индикатор, продающийся в любом автомобильном магазине. Установку индикатора, в каждом конкретном случае, следует делать, согласно той инструкции, которая к нему прилагается. Затем запускают двигатель и, через несколько минут, его глушат. После этого изучают показания индикатора: в норме давление не должно снижаться ниже отметки 1,6 атм. – в противном случае, придётся заменить или форсунку, или регулятор.

Можно проверить бензонасос и с помощью манометра. Его подключают непосредственно к топливной рампе, а сам прибор при этом выводится к лобовому стеклу автомобиля (делают это под кромкой капота).

Процесс проверки давления в бензонасосе Ваз 2110

Как только включается зажигание, необходимо снять показания манометра (они не должны превышать 380 кПа, и быть меньше 300 кПа). После разгона автомобиля (оптимально будет сделать это до 3 передачи), опять нужно снять показания манометра, которые, при исправном бензонасосе, не должны сильно разниться, и выходить за указанный диапазон.

В случае, когда машина глохнет во время езды, в первую очередь, проверяют реле на бензонасосе. Эта процедура состоит из подключения в разъём топливного насоса специальной лампочки. После этого, включают зажигание. Если, в течение нескольких секунд, лампочка будет гореть, то реле топливного насоса исправно.

Если начало протекать топливо, то необходимо просто поменять фильтры или прокладки. Также может потребоваться и замена диафрагмы, либо, в редких случаях, клапанов.

Помните о том, что в работе с топливной системой необходимо соблюдать предельную аккуратность. Лучше всего сразу ехать к специалистам, которые точно знают, как проверить бензонасос быстро и эффективно.

Видео: Особенности работы и основные неисправности топливного насоса Ваз 2110

Выбор топливного насоса на десятку – на что обратить внимание

Выбирая бензонасос на Ваз 2110 очень часто происходит путаница в понятиях: модуль бензонасоса и сам бензонасос. В первом случае идет речь о конструкции в сборе, которую мы вынимаем из бака, во втором – имеется виду мотор бензонасоса.

Выбор топливного насоса осуществляется по следующим критериям: надежность и бесшумность работы, ведь, чем тише насос функционирует, тем комфортнее его использование.

При выборе топливного насоса требуется приобретение такого же изделия с аналогичным номенклатурным номером. Часто автолюбители среди множества аналогов выделяют топливный насос Вosch, который используется на 1,6-литровых авто и снабжен регулятором давления уровня горючего.

Топливный насос Bosh на Ваз 2110 – плюсы и минусы производительность и характеристики

Производитель Bosch выпускает для каждого типа топливной системы свой бензонасос. Почему после выхода из строя родного бензонасоса, народ ставит бензонасос Bosch с Ваз 2110? Как же соответствие давления и производительности бензонасоса с родным? Если поставить с большим давлением, увеличиться расход?

Расход не увеличивается от производительности бензонасоса, так как на автомобилях срабатывает обратка и лишнее топливо возвращается в бак, так же имеется регулятор давления топлива из название понятно я думаю, какую функцию он выполняет.

Следовательно, был насос 2,8 bar, поставили бензонасос Bosch Ваз 2110 с 3,8 bar станет только лучше. Расход топлива может увеличиться, если бензонасос не создает достаточного давления в рампе и форсунки начинают не распылять, а лить бензин, который не сгорает.

Фото: Топливный насос Bosh рекомендуется устанавливать на отечественные модели автомобилей в том числе и на Ваз 2110

Чаще всего, характеристики бензонасосов (не только Bosch, но и других производителей) могут отличаются длиной, давлением, расположением фишек для клемм и все. Сеточка бензонасоса по посадочным местам не отличается, а вот по форме может.

Фишку под клемму можно переделать или поставить с того же ВАЗа. Важна длина бензонасоса, так как от этого зависит его работа при низком уровне топлива в баке, а если он в модуле, то тогда нужно соответствие, что бы его поставить.

Как заменить бензонасос на Ваз 2110 своими руками – пошаговая инструкция

Для того, чтобы заменить бензонасос на Ваз 2110 необходимо выполнить следующий порядок действий:

  1. Отсоедините отрицательную клемму аккумулятора;
  2. Сбросьте остаточное давление в топливной рампе посредством специального штуцера;
  3. Насос топливный «десятки» находится под задним сиденьем автомобиля. Откидываем сиденье и откручиваем защитную крышку;
  4. Отключаете электрический клеммник насоса, откручиваете магистрали подачи и слива топлива.
  5. Резиновые прокладки наконечников магистралей следует заменить;
  6. На ВАЗ 2112 бензонасос удерживается восемью болтами на уплотнительном кольце с подкладкой
  7. Вам остается только извлечь старый бензонасос и поставить новый согласно указывающей стрелке на корпусе изделия.

Как видите снятие и установка бензонасоса на Ваз 2110 простая процедура, которая не потребует от вас специальных навыков.

Профилактика и полезные советы

Для беспроблемной эксплуатации и увеличения ресурса топливного насоса профессионалы рекомендуют:

  • заправляться только качественным топливом;
  • поддерживать максимальный уровень топлива в баке;
  • не пользоваться автомобилем с разряженным аккумулятором;
  • своевременно производить замену топливного фильтра;
  • реже пользоваться спортивным режимом езды.

Самостоятельная диагностика и замена бензонасоса достаточно проста. Для этого необходимо лишь тщательно следовать рекомендациям профессионалов. Это же касается и профилактических мер. Заправляйтесь качественным бензином и не забывайте вовремя заменить топливный фильтр. Тогда проблемы с бензонасосом у вас будут возникать гораздо реже

Видео: Самостоятельна замена бензонасоса Ваз 2110

inomarki-remont.ru

Ремонт бензонасоса ВАЗ 2110 инжектор своими руками

А бывает и так, что насос работает…

Схема подачи топлива двигателя с системой впрыска топлива ВАЗ-2113, ВАЗ-211…

Бензонасос BOSCH на корону АТ170

Конструкция и принцип работы топливного насоса ВАЗ 2110.

1. Снимите топливный насос.

Провалы при нажатии на педаль газа на инжекторе.

Ваз 21103 давление масла победа.

Twitter. давление топливного насоса ВАЗ 2110.

Модуль погружной топливного насоса ВАЗ 2110 инжектор WEBER.

Снятие электробензонасоса с датчиком уровня топлива.

Переделка ВАЗ2110 с.

Прокомментировать запись «Топливный насос». описание и работа сис…

Как поменять топливный насос на Chevrolet Epica LT.

Nasos-toplivniy-injektor-2112-boschc0_enl.jpg Насос топливный голый ВАЗ 211…

Бензонасос ваз 2110 инжектор фото.

зам на бензонасоса на ваз 2109 нжектор.

сетки бензонасоса, топливного фильтра на ВАЗ.

2.17.1.4. Замена топливного насоса.

…ваз 2110 12 будем считать что электрическая цепь бензонасоса на ваз 2110 2…

ремонт бензонасоса.

Снятие и замена бензонасоса ваз 2110, 2111, фото.

Замена-сетки-бензонасоса-ВАЗ-2110.

Сняли, и тут под руку попался бензонасос от ВАЗ 2110, сравнили.Один в один

Ваз2114 топливный насос схема сборки.

2.17.1.4. Замена топливного насоса.

Снятие бензонасоса.

Топливный насос Ваз 2110.

Виды бензонасоса.

Бензонасос ВАЗ 2109 инжектор: как снять своими руками.

Замена бензонасоса на 2107 инжектор — картинки и фото.

Замена сетки бензонасоса 2110. autoshema.ru.

Процесс демонтажа и установки топливного насоса инжекторной машины ВАЗ 2109…

у меня ВАЗ 2114 и не слышно как качает бензонасос.Я снял его, проверел пита…

Замена топливного насоса ВАЗ 2110.

vaz-2110.net

Бензонасос на ваз 2110 — устройство и ремонт

Бензонасос ВАЗ 2110 имеет две разновидности. Первый вариант – механический, встроенный в двигатель и преимущественно применяемый в карбюраторных моторах. Второй вариант – электрический, встроенный в топливный бак для работы на инжекторных автомобилях. Мы будем рассматривать электробензонасос: его устройство, причины выхода из строя, возможность самостоятельного обслуживания или замены.

Почему бензонасос ВАЗ 2110 не включается

Желая запустить двигатель при полной исправности всех систем (стартер вращает мотор, на свечи подаётся искра, а в баке достаточно бензина) можно столкнуться с проблемой в подаче топлива. Причина – на вашем ВАЗ 2110 не работает бензонасос. Либо он сломался и переставал поддерживать необходимое давление, либо на него не поступает электропитание. Также, поломка может произойти на ходу, что повлечёт остановку работы двигателя.

Рис.1. Схема подачи топлива двигателя с системой впрыска топлива: 1 — форсунки; 2 — пробка штуцера для контроля давления топлива; 3 — рампа форсунок; 4 — кронштейн крепления топливных трубок; 5 — регулятор давления топлива; 6 — адсорбер с электромагнитным клапаном; 7 — шланг для отсоса паров бензина из адсорбера; 8 — дроссельный узел; 9 — двухходовой клапан; 10 — гравитационный клапан; 11 — предохранительный клапан; 12 — сепаратор; 13 — шланг сепаратора; 14 — пробка топливного бака; 15 — наливная труба; 16 — шланг наливной трубы; 17 — топливный фильтр; 18 — топливный бак; 19 — электробензонасос; 20 — сливной топливопровод; 21 — подающий топливопровод.

На заметку! Выявить поломку насоса бывает сложно, так как он может жужжать, подавая признаки «здоровой» жизни при включении зажигания.

Не работает бензонасос на ВАЗ 2110 инжектор 8 клапанов причины

В том случае, если звук работающего моторчика помпы не слышен, то это означает, что на узел не поступает питание или он выработал свой ресурс. Плохой контакт – частая причина неисправности.

Кроме этого, на ВАЗ 2110 топливный насос может отказать в работе по следующим причинам:

  • вышло из строя реле;
  • сгорел предохранитель;
  • обрыв обмотки моторчика;
  • окисление контактов;
  • механическое повреждение (удар по бензобаку снизу).

Последнее явление встречается редко, но этот выход системы из строя, легко выявить после сопоставления причинно-следственной связи.

Как проверить бензонасос на ВАЗ 2110 инжектор 8 клапанов

Если электробензонасос на ВАЗ 2110 имитирует работу, а автомобиль не заводится, то необходимо замерить давление в топливной системе. Для этого, следует приобрести (взять в пользование) манометр для шин, кусок топливного шланга, переходник-штуцер 7/16-20 UNF и хомуты. Детали необходимо соединить между собой.

Затем, стравить давление в системе и присоединить конструкцию к топливной рампе с краю. Завести мотор. Стрелка на манометре начнёт показывать значения. Нормой считается показатели: 280-320 kPa (2,8-3,2 kg/cm2) на холостом ходу. На высоких оборотах: 280-350 kPa (2,8-3,5 kg/cm2). Если показатель меньше, следует демонтировать модуль топливного насоса из бака.

Данный метод диагностики, позволяет сузить круг неисправностей, к которым относятся:

  • неисправность регулятора давления в рампе;
  • недостаточность подачи топлива от насоса;
  • засорение топливной системы (сетчатого фильтра).

Иногда, замена или очистка сетчатого фильтра на корпусе насоса, помогают устранить неисправность и давление восстанавливается.

Нет питания на бензонасос ваз 2110 инжектор

К насосу подходит жгут из трёх проводов: «плюс», «минус» и уровень топлива. Для того, чтобы проверить приход питания, необходимо воспользоваться электрическим тестером напряжения. В его отсутствие, поможет контрольная лампочка 12 В. Замкнув цепь, становится сразу понятно, приходит питание на узел или нет.

Если в результате проверки выяснилось, что на вашем ВАЗ 2110 нет питания для реле бензонасоса, то необходимо проверить «минусовой» и «плюсовой» провода по отдельности. Например, массу взять с корпуса автомобиля, а плюс – «кинуть» с аккумуляторной батареи.

Как снять бензонасос на ВАЗ 2110 инжектор 8 клапанов

Если у автовладельца есть навык в слесарных работах, то снять насос подачи топлива не составит особого труда. Работы можно проводить в гараже или на открытом воздухе. Второе будет более приемлемо, так как неизбежность испарения бензина может отразиться на самочувствии.

Изначально потребуется подготовить несколько инструментов, среди которых:

  • торцовый ключ или головка с воротком 7 мм;
  • рожковый ключ с зевом 17 мм;
  • отвёртки: крестовая и шлицевая;
  • пассатижи.

Перед слесарными работами, тем более связанными с электрикой, следует отсоединить минусовую клемму от аккумуляторной батареи.

Далее, снятие и замена бензонасоса ВАЗ 2110 инжектор 8 клапанов, будет описана в виде пошаговой инструкции:

  1. Снимаем заднее сиденье, освобождая его от защёлок по нижним боковым краям;
  2. В ковролине, необходимо отыскать вырез, который скрывает крышку лючка;
  3. Квадратный лючок, крепится двумя винтами, которые следует выкрутить;
  4. Сняв крышку, перед нами предстаёт верхняя часть насоса;
  5. Первым делом отключаем штекер электрической цепи;
  6. Затем, ключом 17 мм откручиваем два топливных штуцера;
  7. После этого, следует открутить торцовым ключом или головкой 7 мм 8 гаек по периметру кольца;
  8. Далее снимает само обжимное кольцо;
  9. Теперь можно вынимать корпус топливного насоса;
  10. Аккуратно, следует освободить электромоторчик от корпуса.

Сборку, после замены, следует произвести в обратном порядке. При этом, рекомендуется поменять резиновую прокладку под корпусом и 2 уплотнительных кольца на топливных штуцерах.

Где на ВАЗ 2110 предохранитель и реле бензонасоса

Стоит сразу сказать, что предохранитель и реле на бензонасос ВАЗ 2110 инжектор, находятся в одном месте. Они оба расположены в центральной консоли со стороны пассажира снизу. Основная задача реле в электрической схеме, это смыкание и размыкание цепи. Благодаря этому, схема защищена от большого пускового тока.

F1 — 5АЛампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта.
F2 — 7,5АЛевая фара (ближний свет).
F3 — 10АЛевая фара (дальний свет).
F4 — 10АПравая противотуманная фара.
F5 — 30АЭлектродвигатели стеклоподъемников дверей.
F6 — 15АПереносная лампа.
F7 — 20АЭлектродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал.
F8 — 20АЭлемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.
F9 — 20АКлапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) ключения обогрева заднего стекла.
F10 — 20АРезервный.
F11 — 5АЛампы габаритного света правого борта.
F12 — 7,5АПравая фара (ближний свет).
F13 — 10АПравая фара (дальний свет). Контрольная лампа включения дальнего света.
F14 — 10АЛевая противотуманная фара.
F15 — 20АЭлектрообогрев сидений. Блокировка замка багажника.
F16 — 10АРеле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации.
F17 — 7,5АЛампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер).
F18 — 25АЛампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель.
F19 — 10АБлокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер).
F20 — 7,5А



Лампы задних противотуманных фонарей.
К1реле контроля исправности лампочек;
К2реле передних дворников;
K3реле-прерыватель повторителей и аварийной сигнализации;
К4реле включения ближнего света;
К5реле включения дальнего света;
К6дополнительное реле;
К7реле включения обогрева заднего стекла;
K8резервное реле

vaz-2110. ru

ПРОБЛЕМЫ В РАБОТЕ БЕНЗОНАСОСА ВАЗ 2110-12 — Лада 2112, 1.6 л., 2004 года на DRIVE2

Любой автолюбитель хочет быть уверенным в надежности узлов своей машины, одним из которых является бензонасос ВАЗ 2110-12. Вникнув в возможные причины и способы устранения его неисправностей, можно избежать незапланированных денежных трат и потери своего времени. Диагностика неисправностей топливного насоса и его ремонт не вызывают затруднений.
Назначение топливного насоса, характеристики и возможные поломки
опливный насос предназначен для бесперебойной подачи бензина в двигатель внутреннего сгорания (ДВС) автомобиля. Так как в зависимости от системы подачи бензина, автомобили делятся на карбюраторные и инжекторные, то, соответственно, насос ВАЗ 2110-12 бывает двух видов: механический и электрический. Механический топливный насос неприхотлив, ремонтопригоден и не вызывает особых проблем в работе, но в настоящее время не соответствует параметрам экологичности и экономичности. Нынешним требованиям отвечает инжекторный впрыск, который помогает осуществлять электрический бензонасос ВАЗ. Он подает бензин в ДВС через инжекторы под высоким давлением, что позволяет легко дозировать топливо, уменьшая потребление и повышая мощность двигателя. Основная характеристика — это давление бензонасоса, которое может составлять от 4 до 7 атм. Из-за перепадов или отсутствия давления двигатель автомашины работает с перебоями, не заводится и тем самым вызывает беспокойство в самый неподходящий момент. В то же время, проявляя выдержку и используя представленные здесь рекомендации в отношении ремонта бензонасоса ВАЗ, можно исправить ситуацию за короткое время.
Основные признаки неправильной работы топливного насоса ВАЗ 2110-12 следующие.
1)Отсутствие гула вращения бензонасоса (он находится в бензобаке под задним сидением) в начальный момент запуска ДВС (ключ в положении зажигания). Причинами может служить выход из строя непосредственно бензонасоса ВАЗ, пропажа питания на нем.
2) Появление нехарактерного шума работы может наблюдаться при пустом бензиновом баке и при сильном засорении топливного фильтра.
3) Малая мощность ДВС (движение только на 1 или 2 передаче) характерна для топливного насоса, с которым автомашина прошла более 90 тысяч км. Из-за реальных условий эксплуатации ресурс работы насоса ВАЗ сокращается, и это проявляется в ослаблении давления.
4)Движение машины рывками указывает на то, что давление в системе топливного насоса меняется, что обычно является следствием засоренности фильтра.

Если вид неисправности топливного насоса определен, стоит найти причину для устранения неполадки
Устранение неисправностей, простые советы для уверенной работы бензонасоса
1-Если бензонасос ВАЗ не вращается, то прежде всего проверяется целостность его предохранителя и работоспособность реле путем замены этих деталей. Находятся они за щитком консоли, снизу, со стороны переднего пассажира. При удовлетворительном их состоянии для тестирования работы нужно подать напряжение питания на топливный насос прямым путем. Для этого необходимо убрать подушку с заднего сидения и открыть щиток, закрепленный винтами. Нужно помнить, что при установленной охранной сигнализации в подводе питания на насос ВАЗ будет участвовать дополнительное реле отключения на случай взлома
2-Если топливный насос не отреагировал на подачу напряжения или предстоит проверка и замена фильтра, то нужно произвести следующие действия для извлечения бензонасоса из топливного бака. Для сброса давления в топливных магистралях отключается топливный насос с помощью предохранителя и заводится машина. После того как ДВС заглохнет, открывается бензобак со стороны заливной горловины для сброса давления паров бензина, отключается минусовая клемма от аккумулятора (во избежание пожара), отсоединяется электрический разъем с фланца установки насоса на бензобаке, отсоединяются разъемы магистральных бензопроводов (резиновое бензостойкое кольцо на штуцерах магистралей подлежит замене), откручивается фланец (8 гаек с шестигранником на 7 мм), снимается резиновая прокладка и извлекается топливный насос ВАЗ в сборе с поплавком и сетчатым фильтром (предварительно рядом подстилается тряпка, чтобы не испачкать салон бензином). Производится замена фильтра бензонасоса или его чистка. В случае поломки насоса ставится новый, так как его конструкция обычно неремонтопригодна.
При малой мощности ДВС проверяется давление в системе подачи топлива. Это делается либо самостоятельно с помощью покупного комплекта с манометром, или методом проверки на станции техобслуживания (СТО). Если давление бензонасоса нестабильно и при пережатой обратной шланге меньше 4 атм. то насос подлежит съему и замене. В противном случае проблема может состоять в засорении инжекторных форсунок или неправильной работе регулятора давления топлива.
Совсем не обязательно несколько раз менять топливный насос транспортного средства для понимания основных тезисов его успешной работы:

езда на автомобиле с пустым баком является экстремальным режимом для бензонасоса и обходится в конечном итоге гораздо дороже, чем банальная заправка топливом;
бензонасос «не любит» сомнительный бензин, что также приводит к частой замене фильтра и самого насоса;
при замене бензонасоса ВАЗ 2110 можно отдать предпочтение импортным аналогам, давление которых выше и чья работа отличается большей стабильностью.

Чувствовать себя хозяином автомашины — значит заботиться о ней, как о члене своей семьи. В этом случае она будет служить долго. И каждую поездку можно будет расценивать как ее благодарность за чуткое отношение своего владельца.

www.drive2.ru

Замена бензонасоса на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Бензонасос – на самом деле у этого агрегата не одно на звание, он так же может называться топливный насос, может просто называться насос топлива, самое ключевое слово во всех этих терминах конечно же насос, благодаря этому насосу поступает бензин из бака в двигатель под неплохим давлением и если насос приходит в негодность или как то выходит из строя (Если он пришёл в негодность, то возможно у него засорилась к примеру сеточка очистив которую его можно вернуть к жизни, а вот если он вышел из строя то тут его уже придётся менять на новый), то машина начинает тупить, плохо разгоняется к примеру, она так же может дёргаться или же вообще не заводиться, это то и понятно, бензин же в двигатель не поступает.

Примечание!
Для того чтобы произвести замену насоса, нужно будет вам запастись: Отвёртками, а так же головка понадобиться накидная которую можно будет одеть на вороток или же удлинитель, если нет головок, то в таком случае вместо них можно будет использовать небольшие накидные и гаечные ключи, хотя набор гаечных ключей и без того понадобиться, при помощи них вы будете выворачивать гайки крепления топливных трубок, ну и в завершение (По возможности) рекомендуем вам запастись огнетушителем и всю работу проводить на улице или же в хорошо проветриваемом помещение, вить работать то вам предстоит с бензином а шутки с ним действительно плохой, поэтому меру безопасности на всякий случай нужно соблюдать!

Краткое содержание:

Где находится бензонасос?
Чтобы вы могли увидеть данный насос, вам нужно будет снять цельную подушку у заднего сиденья и под ней вы увидите ковролин с вырезом, так вот этот ковролин вам нужно будет убрать и под ним расположена крышка которую вы можете увидеть на большом фото ниже, винты крепления данной защитной крышки нужно отвернуть и после чего снять её, а вот как раз таки и под ней и будет установлен сам насос который вам и нужен, для наглядности он указан на маленьком фото стрелкой, более подробное местонахождение данного насоса (Если вы ещё не поняли где он находиться) вы узнаете по мере прочтения статьи, так как в ней будет описываться процесс убирания подушки заднего сиденья, процесс убирания ковролина и сам процесс снятия насоса, поэтому внимательно читайте и изучайте.

Примечание!
Если же у вас оказался не инжекторный а карбюраторный автомобиль, то в таком случае где находиться этот насос, как его снять и заменить читайте в статье под названием: «Замена топливного насоса на ВАЗ 2109», на марку (Девятка имеется ввиду) особого внимания не обращайте, потому что на автомобилях десятого семейства применялся карбюраторный двигатель от ВАЗ 2109 (Правильная маркировка этого двигателя 21083) и соответственно топливный насос на этих автомобилях меняется идентично!

Когда нужно менять бензонасос?
Было сказано это уже ранее, но мы ещё немного добавим, во-первых сразу нужно обратить своё внимание (Если двигатель не заводиться) включается ли насос или же нет, понять это очень просто, для этого сядьте в автомобиль и поверните ключ в такое положение чтобы все приборы загорелись (Данный трюк не удастся проверить, если вы ранее уже поворачивали более 3-х раз ключ в такое положение, в данном случае вам придётся полагаться на память и вспоминать), после того как всё загорится прислушайтесь появился ли звук того что бензонасос начал работать (Писк должен быть или гудение), если появился то все провода которые подсоединены к насосу, подсоединены правильно и насос в принципе подаёт признаки жизни, после этого вам нужно будет проверить давление в топливной рампе и тем самым вы уже с очень большой вероятностью сможете определить исправен ли этот насос или же нет. (О том как определить давление в топливной рампе, читайте в статье: «Проверка давления в системе питания на ВАЗ»)

Примечание!
Но это ещё не всё, поговорим немного так же о проблемах которые будут происходить с автомобилем при выходе данного насоса из строя, а именно вы уже понимаете то что он закачивает бензин из бака в двигатель, соответственно если он придёт в негодность то бензин будет закачиваться хуже или вообще перестанет качаться, в этих случаях автомобиль может либо не заводиться, либо он будет ехать дёргаясь, либо же потеряет свою былую мощность и станет ехать явно хуже, но кроме насоса дергаться автомобиль и явно ехать хуже может и по другим причинам, таким например как засорён топливный фильтр или же в конце концов датчик какой то не работает (В этом случае вас индикатор «check engine» предупредит, если датчик выйдет какой либо из строя, но не всегда он и предупреждает, потому что иногда датчик ещё не вышел из строя но уже практически умер, автомобиль едет не так как надо, а индикатор всё не загорается и всё не загорается)

Как заменить бензонасос, он же топливный насос на ВАЗ 2110-ВАЗ 2112?

Примечание!
Бензонасос как и любую другую деталь нужно устанавливать точно такого же образца что и с завода шла, то есть рекомендуем вам в начале снять ваш агрегат с автомобиля, потом прийти с ним в автомагазин и купить точно такой же, тем более в автомобилях десятого семейства два вида насосов идут, а именно который на двигатели 1. 5 литров ставится и который на двигатели 1.6 литров ставится, при этом когда будете его покупать, осмотрите его и проверьте корпус на целостность, на корпусе не должно быть найдено трещин, заусенцев и шероховатостей, простыми словами корпус должен быть гладкий и не иметь деформаций, а иначе даже маленькая трещина может привести двигатель к неправильной работе!

Снятие:
1) С мерами предосторожности вы уже ознакомились, и помните не стоит производить замену насоса в помещении, лучше всего на улицу выйдите или в крайнем случае все двери у своего гаража откройте, после этого вам нужно будет переходить к стравливанию давления в топливной системе, это очёнь легко и никаких сложностей у вас не составит, а о том как это сделать читайте в статье: «Снижение давления в системе питания». (Если вы не хотите так сбрасывать давление или у вас что то не получается и вы боитесь что что то сломаете, то ничего страшного в этом нет, просто читайте статью дальше и мы ещё один способ покажем как можно будет стравить давление в системе)

Примечание!
Когда давление сброситься, бензин в топливных трубках всё равно останется и поэтому когда вы их будете отсоединять, будьте настроены на то что из них немного выльется бензина! (Про топливные трубки чуть ниже сказано, поэтому внимательней читайте статью)

2) Идём дальше, теперь вам нужно будет найти две защёлки (По одной с каждой крайней стороны) которые крепят одну цельную подушку у заднего сиденья, а после нахождения нажмите с двух сторон на эти защёлки и тем самым снимите подушку чтобы она не мешала и тем самым вы предоставите себе доступ к лючку (Его ещё просто крышкой называют) бензонасоса.

3) Когда подушка будет убрана ищите вырез в ковролине (Это заводской вырез) и после его нахождение, откиньте вырезанную часть ковролина в сторонку, после того как она будет откинута вы увидите лючок бензонасоса, данный лючок крепиться на двух винтах (Местонахождение винтов его крепления указано стрелками) отвернув которые вы его сможете снять и убрать в сторонку.

Примечание!
Сразу же под данным лючком находиться бензонасос, этот люк нужен для того чтобы в топливный насос не попадала грязь и не попадала влага, можно сказать он выполняет роль защитной крышки, но под данной крышкой очень часть после её снятия можно увидеть большой слой пыли, данный слой пыли вам и нужно будет удалить какой ни будь тряпкой!

4) Следом руками отсоедините колодку проводов которая указана синей стрелкой, от разъёма бензонасоса который указан красной стрелкой, данная колодка крепиться посредством фиксатора поэтому не забудьте его ещё отогнуть и только после отгибания отсоединяйте колодку.

Примечание!
В зависимости от двигателя который установлен на вашем автомобиле, бензонасос и крепления топливных трубок, а так же разъём и колодка проводов могут значительно отличаться, вот к примеру на восьми клапанных автомобилях такой колодки проводов нет как показано на фото выше, на них немного по другому, а именно там колодка и разъём соединяются вместе (Вы это можете видеть на фото ниже), их тоже не составит никакого труда разъединить между собой, самое главное отжать фиксатор и после его отжатия, колодку и разъём можно будет разъединять!

Кой что ещё вы должны знать, мы уже вас предупредили о том что давления в системе питания можно сбросить ещё одним способом, так вот это и есть этот способ, то есть вам нужно будет разъёдинить колодку и разъём или же (Если у вас 16 клапанный автомобиль) отсоединить колодку от разъёма бензонасоса, после чего завести двигатель у автомобиля вам нужно будет но он сразу же заглохнет, после того как он заглох, ещё раз заведите и он опять заглохнет, ну и в последний раз можете его завести (Если он не будет заводиться значит давление в системе стравлено) и считайте то что давление в системе питания вы стравили!

5) Далее отсоедините наконечники топливных трубок (Их всего два, сейчас речь идёт об 16 клапанном автомобиле) от бензонасоса (Они отсоединяются посредством нажатия на фиксаторы которые их крепят, вы можете видеть их отсоединение на 1 и на 2 фото), после их отсоединения, возьмите в руки вороток и наденьте на него накидную головку (Вместо воротка ещё удлинителем можно пользоваться) и отверните им 8 гаек который крепят топливный насос к баку (см. фото 3), а после этого снимите прижимное кольцо (см. фото 4).

Примечание!
Под всеми гайками которые крепят насос находятся пружинные шайбы, их тоже снимите, а под самим прижимным кольцом в добавок ещё находиться резиновая прокладка (Указана на фото ниже синей стрелкой и ещё на ту прокладку которая указана красной стрелкой обратите своё внимание), подденьте её и снимите, когда она будет снята осмотрите её, при обнаружение деформаций или же сильного затвердевания данную прокладку вам нужно будет сменить и установить на её место новую, после осмотра прокладки возьмитесь рукой и вытащите сам насос из бака, но когда будете вытаскивать его будьте аккуратны, потому что на его конце установлен поплавок идущий от датчика топлива, не повредите его! (Когда насос у вас будет снят, учтите то что в нём около 1 литра бензина будет находиться конечно же если у вас в баке бензин будет, поэтому данные бензин слейте в какую ни будь ёмкость и потому снова зальёте его в бак, когда завершите все работы)

6) Что касается 8 клапанных автомобилей, в принципе всё тоже самое вам нужно будет сделать но только на них топливные трубки немного по другому крепятся, а именно при помощи двух гаек (см. фото ниже), данные гайки вам нужно будет отвернуть и после чего отсоединить обе трубки от насоса. (Помните всегда о том, что на кончиках у обоих трубок находятся резиновые кольца одно из них ещё стрелкой на маленьком фото указано, их нужно заменить если они придут в негодность)

Примечание!
Резиновое уплотнительное кольцо так же снимите и по необходимо (При его повреждении), замените его на новое!

Установка:
Все детали устанавливаются на свои места точно так же как и снимаются, но только в обратном порядке снятию, и при установке вы должны ещё знать пару нюансов, а именно (16 клапанных машин касается) выступ на крышке бензонасоса должен будет совпасть с вырезом на уплотнительной прокладки (см. фото 1), а так же наконечник к которому подсоединены сразу две топливные трубки (Они указаны синей стрелкой на фото 2), должен быть одет на входной патрубок (Патрубка не видно так как его наконечник закрывает, но по тому месту которое указано зелёной стрелкой вы сразу же можете понять то что напротив идёт входной патрубок).

Примечание!
Насчёт 8 клапанных автомобилей, в них тоже есть кой какие нюансы, а именно при установке бензонасоса на них, стрелка которая на нём присутствует (Указана красной стрелкой), должна быть направлена в заднюю часть автомобиля, а так же наконечник шланга под цифрой 1 тоже должен быть направлен строго в заднюю часть, а наконечник шланга 2 в уже в переднюю, поэтому учтите всё это при установке нового насоса!

Важно!
1. Перед тем как начинать работать с насосом, рекомендуем вам скинуть клемму минус с аккумулятора, но если вы собираетесь стравливать давление по средством отсоединения колодки проводов, то соответственно пока скидывать клемму вам не нужно! (О том как скинуть клемму, читайте в статье: «Замена аккумулятора на ВАЗ», в пункте 1 всё описано)

2. Так же рекомендуем вам после установки насоса, включить зажигания и посмотреть не сочиться ли из топливных трубок бензин (Он не откуда не должен сочиться) и вообще всё ли герметично!

3. Ну и в завершение, если вы не хотите весь модуль целиком менять, к примеру вам один бензонасос нужно только заменить, то в таком случае ознакомьтесь со статьёй: «Ремонт топливного насоса на приоре» (Данная статья относиться только к 16 клапанным десяткам), или «Ремонт бензонасоса на ВАЗ 2110» (Данная статья только к 8 клапанным двигателям)!

Дополнительный видео-ролик:
Более подробную инструкция по замене насоса на 8 клапанных автомобилях, вы можете увидеть на видео-ролике ниже:

Примечание!
В случае если у вас не восьми клапанный а шестнадцати клапанный автомобиль, то в таком случае инструкцию по замене насоса смотрите в другом ролике который размещён чуть ниже:

vaz-russia.com

Замена бензонасоса ВАЗ 2110 своими руками (инжектор 8 и 16 клапанов)

Где находится бензонасос?

Бензонасос является одним из важнейших устройств в автомобиле, выполняющим функции по закачке топлива. Он забирает бензин из бака, после чего направляет его по трубопроводу в фильтрационную систему и затем в камеры сгорания.

Зачастую перед автовладельцем возникает необходимость замены или временного снятия данного приспособления, его расположение зависит от модели автомобиля и разновидности топливной системы. У ВАЗ 2110 он находится под капотом, непосредственно рядом с двигателем, поэтому его обнаружение не вызывает никаких сложностей.

Основные причины неисправности

Бензонасос может перестать функционировать только по двум основным причинам – отсутствие топлива в балке или возникновение неисправностей. Во втором случае причины поломок обычно заключаются в следующем:

  1. Использование плохого топлива, которое не соответствует стандартам качества.
  2. Поломка клапанов. Чаще всего они просто засоряются, в таком случае будет достаточно демонтировать крышку и сетку устройство, после чего прочистить их. Если же клапаны разболтались и их положение является ненадежным, потребуется полностью заменить насос.
  3. Засорение фильтрационной системы, через которую проходит топливо, в результате чего на насос оказывается чрезмерное давление, мешающее его нормальному функционированию.
  4. Отсутствие своевременной заправки и езда на автомобиле с минимальным количеством топлива в баке. Это провоцирует холостой ход устройства, который довольно быстро приводит к его неисправности.
  5. Выход из строя реле или предохранителя.

ВАЗ 2110 оснащается инжекторным насосом – это надежное приспособление, редко выходящее из строя.

В большинстве случаев все поломки происходят именно по вине водителя; при наличии подозрений на наличие неисправностей, проверить бензонасос можно следующим способом:

  1. При помощи отвертки или специального ключа нужного ослабить хомут входящего шланга, через который осуществляется подача топлива, после чего его можно будет снять со шпилек.
  2. Поставить заглушку при помощи болта диаметром 8 мм, он будет препятствовать просачиванию топлива наружу.
  3. Совершить несколько движений при помощи рычага ручного привода. В этот момент необходимо следить за выпускным штуцером – из него должна выстреливать сильная струя топлива, что будет свидетельствовать об исправном состоянии устройства. Если этого не происходит, то потребуется перейти к следующему пункту, чтобы продолжить процесс диагностики.
  4. Необходимо ослабить хомут выходящего шланга и поставить заглушку по аналогии с тем, как это уже делалось раньше.
  5. На впускной штуцер ставится заслонка, можно просто зажать его пальцем, после чего снова привести в действие рычаг ручного привода. Отсутствие ощущения вакуума и всасывания пальца внутрь будет свидетельствовать об обнаружении поломки: бензонасос следует заменить или заняться его ремонтом.
  6. При отсутствии обнаружения неисправностей на предыдущих этапов требуется осуществления проверки топливной магистрали, скорее всего, она и будет являться причиной поломок.

В отличие от более старых моделей, ВАЗ 2110 был оснащен электрическим бензонасосом, поэтому о его переходе в рабочий режим и начале функционирования свидетельствует характерное жужжание, возникающее после поворота заводного ключа.


Его отсутствие может быть свидетельством выхода из строя реле и предохранителя, поэтому эти части устройства должна быть проверены в самую первую очередь. Сделать это довольно просто:

  1. Нужно найти кронштейн с крепежами этих элементов, он располагается под передней панелью около перчаточного ящика. На нем должно быть установлено 3 реле и 3 предохранителя.
  2. Первоначально осмотру подвергается крайний предохранитель с левой стороны, на нем не должно быть следов перегорания.
  3. Далее проверяется реле, расположенное посередине – нужно будет проверить показатели напряжения между минусом кузова после включения зажигания и проводом розового цвета.
  4. При наличии напряжения 12В, необходимо замкнуть провод розового цвета на серый провод, что позволит соединить контакты 30 и 87 реле. Начало функционирование бензонасоса будет свидетельствовать о выходе из строя реле. Проверить это можно путем временного монтажа рабочего реле, снятого с другого транспортного средства.

Порядок замены бензонасоса ВАЗ 2110

Для замены бензонасоса потребуется первоначально демонтировать вышедшее из строя устройство, для этого рекомендуется воспользоваться алгоритмом действий, описанным ниже:

  1. С учетом особенностей расположения бензонасоса в ВАЗ 2110, потребуется сначала убрать верхнюю поверхность двигателя. На блоке цилиндров и самом насосе часто скапливается большое количество пыли и прочей грязи, поэтому их нужно протереть влажной тряпкой или щеткой с мягкой щетиной; можно воспользоваться специальными средствами.
  2. Заранее рекомендуется подготовить несколько болтов диаметров 8 мм. Они будут задействованы в качестве заглушек для шлангов, а в процессе демонтажа насоса не будет времени на их поиск, поскольку из отверстий сразу же начнет вытекать топливо.
  3. У входящего и выходящего шланга нужно ослабить боковые хомуты, которые обеспечивают их крепеж. Сделать это можно при помощи отвертки или ключа, специально предназначенного для подобных целей. Сразу после ослабления их положения удастся снять хомуты со штуцеров и демонтировать инжектор.
  4. Блок цилиндров также потребуется снять, поскольку устройство надежно зафиксировано на нем. Сделать это довольно просто, если открутить несколько гаек при помощи ключа на 13.
  5. Сразу после снятия гаек положение бензонасоса ослабеет и его можно будет снять. Стоит также обратить внимание на прокладку, расположенную между насосом и проставкой – у нее крайне короткий эксплуатационный срок, поэтому ее лучше всего заменить вместе с основным устройством.
  6. Проставка необходима для обеспечения надежной защиты бензонасоса от воздействия высоких температур; при замене устройства ее следует очистить от скопившейся пыли и грязи. Между проставкой и блоком цилиндров располагается еще одна прокладка, ее также рекомендуется заменить по причине быстрого изнашивания.

После снятия старого бензонасоса можно переходить к установке нового приспособления, для этого следует воспользоваться приведенной ниже инструкцией:

  1. При пробеге автомобиля 100000 км или больше предварительно обязательно потребуется осуществить проверку минимального выступа толкателя – от него будет зависеть расположение нового бензонасоса и правильность его функционирования. В противном случае повышается риск значительного уменьшения впрыска топлива, что способно привести к прорыву диафрагмы. Изменение выступаний толкателя обычно не вызывает трудностей, для этого достаточно просто подобрать и установить подходящие прокладки, которые будут находиться между проставкой и блоком цилиндров.
  2. После установки правильного минимального выступа необходимо начать прокручивать коленный вал с низкой скоростью. В этом время проставку следует плотно прижать к цилиндрам, что даст возможность измерить показателя выступа толкателя. Величина может быть динамичной и постоянно колебаться, но только в рамках 0,8–1,3 мм. Прокладка меняется в тех случаях, когда толкатель выходит за пределы указанного диапазона: в зависимости от слишком маленького или большого значения, ее толщина также уменьшается или увеличивается.
  3. На финальном этапе происходит установка всех демонтированных деталей и устройств. Этот процесс не вызывает сложностей, для его реализации достаточно воспользоваться предыдущей инструкцией, повторив все описанные действия в обратной последовательности.

smotriavto.ru

Как поменять бензонасос на ВАЗ-2110 инжектор: инструкция с видео

Качественный бензонасос на автомобиле ВАЗ-2110 позволяет проехать не менее 100 тысяч километров. Плохая работа топливного насоса появляется постепенно и мучительно: автомобиль теряет мощность, начинает глохнуть на холостых оборотах, а может и вовсе не завестись. Зная, как заменить бензонасос на ВАЗ-2110, вы не только обретете дополнительные навыки автомобилиста, но и сэкономите время и средства. Самостоятельная замена бензонасоса отнимет не более получаса вашего времени, а знания причин и характера неисправности помогут избежать проблем в самый ответственный момент.

Основные причины неисправностей

Топливный насос инжекторного типа относительно сложная система, состоящая из следующего:

  • датчик уровня топлива;
  • фильтрующая сетка;
  • электродвигатель;
  • впускного и выпускного клапана;
  • электромагнитного клапана и пр.

Отказ любого из компонентов приведет к понижению давления в топливной системе или полной остановке двигателя, и нужно будет произвести замену бензонасоса либо капитальный ремонт.

Читайте также: Почему может не качать бензонасос на ВАЗ-2110

Как заменить бензонасос на ВАЗ-2110

Замена бензонасоса, как и других деталей автомобиля, должна начинаться с приобретения точно такого же агрегата. Бензонасос в автомобиле ВАЗ-2110 расположен в баке и постоянно омывается бензином для охлаждения, поэтому перед его заменой нужно полностью слить бензин. Также необходимо отключить минусовую клемму на аккумуляторе. Все работы, связанные с ремонтом топливной системы, должны производиться на обесточенном автомобиле. Для работы понадобятся некоторые инструменты:

  • гаечный ключ на 17:
  • головка на 7;
  • плоская и фигурная отвертки.

Также желательно иметь под рукой ветошь и коробку для складывания гаек.

  1. В первую очередь нужно снять заднее сиденье и освободить доступ к месторасположению бензонасоса.
  2. Далее находим квадратный лючок, убираем ковролин и откручиваем крестообразной отверткой два болта, расположенных по диагонали. Кладем их в коробочку и снимаем крышку.
  3. Под крышкой находится бензонасос. Перед тем как приступать к замене, желательно снизить давление в топливной системе. Если автомобиль стоял несколько часов, этого можно и не делать. Но если вы решите, что все-таки необходимо снизить давление, то нужно снять предохранитель с топливного насоса и завести машину, через несколько секунд давление упадет до минимальной отметки. Далее можно приступать к процедуре замены бензонасоса.
  4. Отсоединяем штекер с проводами. На нем нужно отогнуть фиксатор немного вверх и отсоединить разъем.  Чтобы его часть не мешала, отодвигаем ее вправо на максимальную длину.
  5. Далее нужно переходить к откручиванию топливных трубок. Их на бензонасосе две. Берем ключ на 17 и по очереди откручиваем обе трубки. Отводим трубки в сторону. Левую трубку, которая находится ближе к салону, желательно отодвинуть подальше, чтобы было более удобно вынимать бензонасос.
  6. Следующий шаг – по кругу окручиваем восемь гаек прижимной пластины и складываем в коробочку. Для скручивания гаек желательно иметь накидной ключ с трещоткой и головка на 7. Если гайки заржавели и не хотят откручиваться, нужно обработать их ВД-40 и немного подождать.
  7. Аккуратно снимаем прижимную пластину и откладываем в сторону. Отверткой либо рукой поддеваем уплотнительную резинку, чтобы она снялась со шпилек, и переходим к снятию бензонасоса.
  8. Вытягиваем наполовину насос из бензобака и немного наклоняем его, чтобы не зацепился поплавок, и достаем полностью всю конструкцию.

Читайте также: Почему ВАЗ-2110 плохо заводится

Когда бензонасос полностью извлечен из бензобака, его можно детально обследовать. В случае необходимости стоит поменять фильтр, сетку, моторчик, но лучше заменить все в сборе на новый бензонасос, чтобы в дальнейшем не пришлось переживать, что и когда поломается. Устанавливать бензонасос нужно так же, но в обратном порядке. Единственное, что нужно учесть при установке – стрелочка, которая расположена на верхней крышке бензонасоса, должна смотреть в заднюю часть автомобиля.

ladaautos. ru

Ремонт и Доработка» на DRIVE2

Начну рассказывать с симптомов которые начались.
Прихожу утром в гараж, масло посмотрел, начинаю заводить, завелась, и сразу глохнет…с третей попытке все нормально заводится и работает.

Я начал искать проблему в датчиках, РХХ поменял, РДТ, ничего не помогало…потом эта проблема сама пропала.

Оставил недавно машину на стоянке, прихожу утром а она не заводится, прислушался а бензонасос то не работает…снимаю массу, и сразу назад прикручиваю массу, машина завелась…я думал думал, наверно глюк какой в мозгах был. На улице то всего -20, никогда проблем не было с заведением машины.

Следующее утро, та же самая стоянка, машина не заводится, бензонасос не включается…масса уже не помогает. Проверяю питание мультиметром, 10,8 в на насос идет…почему же он тогда не работает. Притащил с гаража другой насос, раньше был рабочий, подключаю его, а он не фурычит тоже. Я уж не знал что думать, ладно один насос сгорел, но два сразу не могло не работать.

Машину на трос и в гараж, снимаю насос в гараже, а там лед, интересно же как получилось, от куда бы ему там взяться. Почему тогда запасной насос не работает…не понятно.

лед на сеточке насоса

На следующий день покупаю новый насос, ставлю его в корпус старый, сеточка тоже новая. Все включаю, он работает. Потом в течении часа я рыбачил в бензобаке, лед кусочками плавает, ну ничего весь выловил…наверно конденсат.

Я радостный все собираю на свои места). Ставлю на стоянку машину, уже уверен в том, что она без проблем заведется утром.

Утро значит…не поверите та же самая история, насос не работает. Я думаю как же он может не работать, новый же ток поставил. Иду в магазин за релюшкой. Снял свою старую, разобрал, там на контактах немного пригоревшее было. С новым реле, все без проблем, завелась.

Всем удачи на дорогах) Может кому полезна будет статейка)

www.drive2.ru

Топливный насос в ВАЗ 2110/2112: самостоятельная диагностика и замена

Топливный насос — это устройство, которое обеспечивает подачу топлива к цилиндрам силового агрегата. Однако в некоторых случаях бензонасос может срабатывать некорректно или же выйти из строя. На автомобилях ВАЗ 2110/2112 такие ситуации не редкость. Поэтому водителям лучше заранее подготовиться к проведению диагностики или замене насоса своими руками.

Содержание статьи

Какие бензонасосы устанавливают на автомобили ВАЗ 2110/2112

Бензонасос считается важнейшим элементом топливной системы любого автомобиля. Так, в зависимости от того, каким именно типом мотора оснащена модель ВАЗ 2110/2112, будет зависеть и выбор бензонасоса. На инжекторных автомобилях устанавливают электрический насос, а на карбюраторных — механический.

С завода автомобили «десятого» семейства комплектуются бензонасосами производства «АвтоВАЗ». Однако эти агрегаты не обладают высоким ресурсом и надёжностью, поэтому часто автовладельцы не дожидаются, пока бензонасос выйдет из строя, и производят его замену.

Устанавливается на заводе на каждую модель ВАЗ 2110/2112

Чаще всего для замены выбираются топливные насосы компаний «Pekar» (Россия) и «Bosch» (Германия). Об их качестве и долговечности известно давно, хотя стоимость их в несколько раз превышает цену на бензонасосы «АвтоВАЗ».

Немецкий производитель обеспечивает качество и долговечность продукции

О расположении бензонасоса в ВАЗ 2110/2112 стоит сказать отдельно: устройство находится не под капотом. Чтобы достичь максимальной оптимизации работы бензонасоса, производители монтируют его непосредственно в топливный бак. То есть, чтобы добраться до насоса, потребуется откинуть подушку на заднем сидении автомобиля и открыть спрятанный под ковролином люк.

Под подушкой сиденья располагается топливный бак и бензонасос

Как проверить работоспособность топливного насоса

Проверка состояния топливного насоса производится только в тех случаях, когда наблюдаются те или иные признаки его неисправностей:

  • повышение шума при работе насоса;

  • резко понизилась мощность двигателя — автомобиль не может быстро разогнаться;

  • автомобиль не заводится, так как в двигательный агрегат не поступает топливо.

Определить, что причина неисправности кроется именно в бензонасосе, можно самостоятельно. К тому же для этого не потребуется сложного диагностического оборудования или специальных знаний.

Изначально необходимо проверить, работает ли сам насос. После того, как было включено зажигание, под подушкой заднего сиденья в течение нескольких секунд должно слышаться лёгкое жужжание. Если звук идёт — значит, насос работает.

Проверка давления

Чтобы проверить давление бензонасоса, потребуется прибор манометр. Его нужно будет подключить к топливной системе, которая расположена под капотом ВАЗ 2110/2112. К штуцеру топливной трубы, которая подходит к двигателю, подключается манометр. Если на холостых оборотах прибор показывает давление более 3.3 кг/см, то бензонасос явно не исправен.

При подключении следует быть аккуратным, чтобы не повредить расположенные рядом шланги и провода

В том случае, если показатель манометра менее 2. 3 кгсм, то проблема в топливной системе кроется не в насосе, а в другом элементе — фильтре.

Опираясь на эти показатели, можно сразу же выявить характер неполадок в топливной системе
Что делать, если насос не качает топливо

В некоторых случаях проблема кроется в том, что бензонасос не включается. Соответственно, он не будет обеспечивать бензином силовой агрегат, и машина просто не заведётся.

Проверка работоспособности насоса проходит следующим образом:

  • откинуть заднее сиденье в салоне;

  • снять крышку люка;

  • включить стартер на прокрутку, но не заводить машину;

  • к контактам бензонасоса подключить тестер — если питание поступает, а бензонасос не качает, следовательно, само устройство вышло из строя;

  • в том случае, если питание не поступает — проблема кроется в реле, предохранителе или же проводке.

Самый простой способ проверить исправность реле и предохранителя — это заменить их на новые. Если бензонасос по-прежнему не работает, значит, в проводке имеется короткое замыкание.

Опираясь на схему, можно выявить место неисправности

Замена бензонасоса на ВАЗ 2110/2112 своими руками

В том случае, если автовладелец точно диагностировал выход из строя насосного механизма в топливной системе, потребуется его замена. Стоит отметить, что заменить бензонасос на автомобилях ВАЗ 2110/2112 довольно просто, с этой задачей справится даже неопытный водитель.

Замена топливного насоса производится обычно не только из-за потери им работоспособности, но и в других случаях:

  • некорректных показателях давления при исправном насосе;

  • недостаточной пропускной способности топлива;

  • после покупки нового ВАЗ с целью избавления от «слабых мест» модели.

Для работы потребуется небольшой комплект инструментов:

  • плоская отвёртка;

  • крестовая отвёртка;

  • ножницы;

  • торцевой ключ на 10.

Порядок работы можно условно разделить на два этапа: это демонтаж старого устройства и монтаж нового.

Инструкция по демонтажу бензонасоса
  1. Отключить клемму «+» с аккумуляторной батареи.

  2. Откинуть сиденье на заднем ряду и снять его.

  3. Под ковролином найти маленький люк.

  4. Открутить его крепления и снять крышку.

  5. С бензонасоса снять разъём с проводами.

  6. Чтобы было удобнее работать, на топливных трубках разрезаются пластиковые хомуты, сами трубки разъединяются и отстраняются от бензонасоса.

  7. Сам насос крепится к баку на 8 болтах. Ключом на 10 нужно выкрутить все болты и вытащить устройство из гнезда.

  8. Насос вытаскивается вместе с поплавком и уплотнителем.

Процедура снятия неисправного бензонасоса займёт не более 10 минут — всё будет зависеть от того, насколько заржавели болты креплений.

Инструкция по монтажу бензонасоса
  1. В освободившееся гнездо вставляется новый насос. При этом стрелка на корпусе должна смотреть на заднюю часть автомобиля — только так можно обеспечить устройству правильное положение.

  2. После чего насос прикручивается обратно к баку теми же восемью болтами.

  3. Далее потребуется соединить две топливные трубки между собой.

  4. К контакту насоса подключается разъём.

  5. Завершающий этап — монтаж крышки люка и возвращение подушки заднего сиденья на прежнее место.

Процедура займёт не более 7–8 минут.

Видео: как провести замену топливного насоса на ВАЗ 2110/2112 своими руками

Таким образом, владелец автомобилей «десятого» семейства ВАЗ может самостоятельно справиться с выполнением таких работ, как проверка и замена бензонасоса. Надо сказать, что топливный насос действительно считается одним из самых уязвимых мест на ВАЗ 2110/2112, поэтому владельцам лучше заранее быть готовыми к проведению необходимых процедур с этим устройством.

Копирайтер, рукодельница, путешественник

auto-gl.ru

Замена бензонасоса на ВАЗ 2110: основные неисправности, типы насосов, последовательность замены топливного насоса

Содержание:

  1. Основные причины неисправности
  2. Типы насосов
  3. Последовательность замены бензонасоса

Вы садитесь в свой автомобиль, включаете зажигание…но ничего не происходит. Машина должна завестись, но ей это не удается сделать.

Часто причиной такой ситуации становится вышедший из строя бензонасос на ВАЗ 2110. Заменить его не составит труда. Причем не обязательно отправляться на станцию технического обслуживания. Эта работа по силам даже более менее опытному автовладельцу.

Причины неисправности

Прежде чем приступать к замене, необходимо определить причины, из-за которых топливный насос у ВАЗ 2110 не работает. Их может быть несколько.

  1. Возраст. С течением времени, по мере роста пробега насос изнашивается, ухудшается эффективность подачи топлива, устройство перестает работать.
  2. Регулярная езда на автомобиле при пустом баке. Это оказывает сильную нагрузку на насос, который не выдерживает и ломается.
  3. Загрязненность фильтра. Порой замена фильтра бензонасоса на ВАЗ 2110 решает проблему. Наличие загрязнений в нем прекращает подачу топлива, потому не образуется воздушно-топливная смесь, машина не заводится.
  4. Резкие и частые остановки работы мотора.
  5. Низкие показатели производительности и падение мощности двигателя.
  6. Заправка на сомнительных АЗС, топливо у которых имеет множество грязи.

Типы топливных насосов

Некоторые старые модели автомобилей вовсе лишены такого устройства как бензонасос. Надеемся, вам с такой ситуацией столкнуться не придется, поскольку это старое и неэффективное решение.

Сегодня выпускается два типа топливных насосов для ВАЗ 2110 — механические и электронные.

  1. Механические считаются классическим решением, который располагается снаружи топливного бака. Работает он достаточно просто — бензонасос всасывает топливо из емкости, то есть бака. Он вполне может работать при низком давлении, поскольку между насосом и карбюратором расстояние небольшое.
  2. Электронный — это более современный вид насоса, который монтируют внутри самого бака. Обусловлено это повышенной шумностью при его работе, если сравнивать с аналогом. Его работа целиком и полностью зависит от электронной системы, которая принимает во внимание одновременно несколько факторов:
    1. Текущее расположение дросселя;
    2. Содержание выхлопа;
    3. Соотношение воздуха и топлива и пр.

Электронный топливный насос для ВАЗ 2110

Многих интересует, где же находится предохранитель бензонасоса у ВАЗ 2110?

Отвечаем: Он располагается в нижней части консоли, если посмотреть со стороны пассажира. Крайний правый — это тот, который вы искали. Хотя часто их собирают в произвольном порядке, потому расположение может отличаться.

Предохранитель на бензонасос ВАЗ 2110

Электрические насосы для подачи топлива работают под давление, что провоцирует определенный уровень шума. Из-за этого топливный насос монтируют глубоко внутрь бака автомобиля. Топливо при этом занимается охлаждением и глушителем для работы помпы.

Запуск насоса осуществляется за счет электродвигателя. Когда замок зажигания включен, бортовая система отправляет насосу сигнал, после чего тот начинает подачу топлива.

В некоторых ситуациях на насос воздействует электрический заряд. С его помощью моторчик вращается несколько минут, что задает давление внутри топливной системы.

Учтите, если спустя 3 секунды компьютер не предоставит насосу данные о старте работы, тот автоматически выключается. Потому звук от мотор насоса мы слышим первые несколько секунд.

Если нет давления в топливной рампе у ВАЗ 2110, топливный насос желательно заменить на новый. Смысла в его ремонте, как показывает практика, нет. Это трудоемкий, энергозатратный процесс, который серьезно не оправдан с финансовой точки зрения.

Потому если на вашем инжекторном ВАЗ 2110 не работает топливный насос, рекомендуем его заменить. Причем установить лучше электронный тип.

Замена бензонасоса

Процесс замены достаточно легкий. Просто следуйте инструкции и вы быстро закончите работу.

  • Отключите питание аккумуляторной батареи.
  • Открутите крышку насоса для подачи топлива.
  • Снимите разъемы с бензонасоса.
  • Ослабьте немного хомут, который располагается непосредственно на топливном шланге. Полностью его снимать не имеет смысла.
  • Открутите оба шланга, через которые подается топливо.
  • Извлеките прокладки. Их лучше сразу поменять на новые. Это расходные, дешевые материалы.
  • Крепление бензонасоса осуществляется на 8 болтах. Все их открутите, болты сохраните.
  • Снимите уплотнительное кольцо.
  • Извлеките бензонасос вместе с поплавком.
  • Снимите уплотнитель, который выполнен из резины.
  • Поставьте на место новый бензонасос.
  • Выполните сборку в обратной последовательности.

Вряд ли стоит пытаться починить старый бензонасос. За качество выполненного ремонта тяжело ручаться, поскольку одна неисправность может повлечь за собой другие. Рисковать не имеет смысла. К тому же, новый бензонасос — это далеко не самое дорогое удовольствие для ВАЗ 2110.

Выполняя работу своими руками, на весь процесс демонтажа и установки насоса у вас уйдет около 20-30 минут.

Следуйте согласно инструкции, избегайте любых попыток самодеятельности. Учтите, стоимость подобной процедуры на станции технического обслуживания обойдется еще дороже, чем покупка самого нового электронного бензонасоса. Потому тратить на это деньги не имеет никакого смысла, если все можно сделать самостоятельно.

Автомобиль ВАЗ 2110 хорош тем, что стоимость его деталей невероятно доступна для отечественных потребителей. Плюс конструкция машина довольно проста, что позволяет целый ряд ремонтных работ выполнять самому, не опасаясь за последствия неправильной починки.

Учтите, если у вас нет никакого опыта в ремонте и обслуживании авто, начинать свою практику с такого занятия как замена топливного насоса не рекомендуется. Попрактикуйтесь на более простых задачах и со временем постигните все прелести самостоятельного ремонта.

 Загрузка …

luxvaz.ru

Замена бензонасоса ВАЗ 2110-12 | Мир Автомобилей

Бензин является очень агрессивной средой, поэтому бензонасос со временем нуждается в ремонте или замене. Бензонасос в автомобилях серии ВАЗ 2110 и ВАЗ 2112 требуют замены. Причиной замены насоса стало снижение давления на нагнетании. Снижение давления приводит к нестабильной работе двигателя.
В автомобиле бензонасос находится непосредственно в бензобаке. Чтобы добраться до него необходимо поднять заднее сиденье.

Заднее сиденье

Под сиденьем нам открывается лючок, который скрывает подключение бензонасоса к бензобаку.

Лючок бензонасоса

Лючок прикреплен двумя диагонально расположенными винтами. Снять их не представляет труда.

Установленный бензонасос

Такая картина открывается после снятия лючка. Здесь видно электрические провода и подходящие шланги бензопровода.

Отключаем электрическую фишку. После этого необходимо завести двигатель, чтобы сбросить давление в системе бензопровода. Запущенный двигатель поработает около минуты, выработает бензин из трубопровода и заглохнет. Необходимо полностью отключить аккумулятор и приступать к дальнейшей работе.

Отключаем разъём

Откручиваем гайки прижимной планки. Снимаем шланги с патрубков. Правый шланг проще снимается только на открученной планке. Чтобы снять шланги достаточно освободить пружинные фиксаторы и стянуть шланги со штуцеров.

Снятие крепежа и шлангов

Аккуратно извлекаем стакан с установленным в нем насосом. Извлекая насос необходимо учитывать положение поплавка датчика уровня топлива. Для этого стакан необходимо выводить под наклоном.
Извлеченный стакан еще содержит в себе остатки бензина, поэтому извлечение должно выполняться с предосторожностями. Пролитый в салоне бензин долго будет преобладать в атмосфере салона.

Извлечённый корпус

На снятом стакане отсоединяем все крепления, чтобы извлечь сам бензонасос.

Вынимаем насос

Снимаем крепление поплавка на корпусе стакана, чтобы исключить обрыв соединительных проводов.

Крепление поплавка

Вот так выглядит снятый стакан крепления бензонасоса, и сам бензонасос с установленным фильтром в его нижней части.

Внешний вид бензонасоса

Наконец бензонасос освобожден от деталей стакана.

Отделяем бензонасос от корпуса

Снимаем электрическую фишку с бензонасоса и соединительные шланги.

Снимаем провода и шланги

Как видим – бензонасос справа несколько отличается от нового бензонасоса слева. Но конструкция подключений и основных габаритов отличий не имеют.
Упаковка нового бензонасоса выполняется с добавкой бензина. Это не должно создавать опасений в его использовании. Добавление бензина позволяет сохранять все его узлы в рабочем состоянии и предотвращает попадание внутрь упаковки влаги.

Подготовка насоса

Установка нового насоса выполняется в обратной последовательности. Сначала восстанавливаются соединения.

Установка нового насосаПомещаем насос в корпус

Все устанавливается в пластмассовый стакан. Закрепляется поплавочная система.
Протираем чистой ветошью уплотнительную резинку и вводим стакан внутрь бензобака.

Устанавливаем насос в бензобак

Устанавливаем и прикручиваем крепежную планку.

Проверка работоспособности насоса

Подключаем аккумулятор и делаем пробное включение двигателя. После поворота ключа зажигания слушаем звук работающего насоса. После этого запускаем двигатель. Ровная работа мотора указывает на правильное функционирование нового бензонасоса.

Похожее на эту тему:

Бензонасос ВАЗ 2107, замена, снятие и установка

Приветствую вас друзья на сайте ремонт автомобилей своими руками. На примере автомобиля с карбюраторным двигателем мы рассмотрим, как снять и установить бензонасос ВАЗ 2107. Так же разберем, какие бывают виды и основные неисправности бензонасоса.

Бензонасос ВАЗ 2107

Как известно бензонасос одна из главный частей автомобиля, но как и многие детали он тоже со временем приходит в негодность.

Неисправности бензонасоса:

  • Не запускается двигатель или после запуска глохнет.
  • Не заводится движок на горячую или холодную.
  • Двигатель не развивает обороты и не выдает полной мощности.
  • Плохая подача топлива в карбюратор или ее нет совсем.

Все эти причины могут заключаться в следующем, лопнула или порвалась эластичная мембрана, засорились или износились клапана, сломалась пружинка под диафрагмой, износился шток (толкатель) бензонасоса.

Все эти неисправности легко ремонтируются, да и рекомплекты на них в автомагазинах не сложно найти, но все же легче и надежнее приобрести новый бензонасос ВАЗ 2107, ведь цена его не так и велика.

Виды бензонасосов на ВАЗ 2107:

  1. Цитрон.
  2. Пекар.
  3. ДААЗ.

Все эти три вида топливных насосов,  довольно распространенные, в свое время приходилось ставить разные, но ДААЗ я считаю самым надежным по крайней мере это мое мнение, но а какой поставить решать только вам.

Да хочется немного добавить, что бензонасосы на классику одинаковые и подходят хоть на старенькую копейку, хоть на ВАЗ 2106 или другую модель, да и инструкция, представленная ниже по замене, тоже идентична. Так же не забудьте прочитать статью замена крестовины ВАЗ 2107.

Снятие и замена бензонасоса ВАЗ 2107

Если вы определились с выбором бензонасоса, то можно смело приступать его замене, сложного здесь нечего нет, и с этой работой справится любой автовладелец.

Открываем капот и откручиваем два топливных шланга от насоса, которые подходят к нему с помощь отвертки.

Внимание! При отворачивании шлангов будьте аккуратны, так как в них есть давление и при снятии бензин может попасть на кожу и в глаза.

После чего берем ключик на тринадцать и откручиваем гаечки на которых он прикручен к блоку цилиндров.

Теперь его можно смело вытаскивать со шпилек. Так же снимите теплоизолирующую проставку помойте и почистите ее.

Перед установкой нового бензонасоса ВАЗ 2107 удалите старые прокладки одну между насосом и проставкой другую между проставкой и блоком и хорошо все там зачистите и протрите.

Важное дополнение. Так как скорее всего автомобиль у вас уже не новый поэтому перед установкой насоса нужно проверить минимальную величину выступания толкателя.

Сделать это желательно, так как от этого будет зависеть правильная работа топливного насоса.

Для этого берем и вставляем теплоизолирующую проставку вместе с двумя прокладками и плотно прижимаем после чего провернув каленвал находим минимальное выступание толкателя.

Далее делаем замер штангелем на выступание толкателя он должен быть в пределах 0, 8-1,3 миллиметров.

Если замер больше или меньше допустимых значений, то отрегулировать это дело можно с помощи прокладки заменяя ее на более тонкую или толстую.

После чего устанавливаем насос и прикручиваем его на место, подсоединяем топливные шланги, на этом замена топливного насоса завершена. Удачной дороги.

Как заменить бензонасос в ВАЗ 2110

Ваш автомобиль не заводится? При повороте ключа в замке зажигания не слышно жужжащего звука в районе заднего сиденья? Скорее всего, в вашей машине вышел из строя бензонасос. Укрепить вас в этом предположении могут следующие нюансы: если вы часто ездите на пустом баке, не следите за состоянием топливного фильтра, заправляетесь на сомнительных АЗС, то вы самолично прилагаете все усилия к тому, чтобы бензонасос как можно быстрее сломался.

Сбросьте давление топлива в системе питания. Для этого в салоне автомобиля снимите правый щиток облицовки туннеля пола, открутив крестообразной отверткой саморез крепления правого щитка облицовки туннеля пола.

При выключенном зажигании выньте из блока предохранителей и реле системы управления двигателем предохранитель топливного насоса. Запустите двигатель и дайте ему поработать на холостом ходу до остановки из-за выработки топлива. Затем включите стартер на 2-3 секунды. После этого давление в топливной системе будет сброшено.

Отсоедините клемму провода от «минусового» вывода аккумуляторной батареи. В салоне автомобиля поднимите подушку заднего сиденья и отогните клапан шумоизоляции, закрывающий крышку лючка в полу кузова под задним сиденьем.

Крестообразной отверткой открутите два самореза крепления крышки лючка и снимите крышку. Подняв фиксатор колодки жгута проводов, отсоедините провода от разъема крышки топливного модуля.

Нажав на фиксаторы, отсоедините наконечник тройника и наконечник трубки подачи топлива от штуцера крышки топливного модуля.
Головкой на «10» с удлинителем открутите 8 гаек крепления прижимной пластины топливного модуля. Снимите со шпилек горловины бака пружинные шайбы и «массовый» провод. Снимите прижимную пластину.

Аккуратно, стараясь не повредить поплавок датчика указателя уровня топлива, достаньте топливный модуль из бака. Слейте оставшееся в топливном модуле топливо в заранее приготовленную емкость. Закройте отверстие в топливном баке, чтобы в него не попали посторонние предметы.

С внутренней стороны крышки топливного модуля шлицевой отверткой отожмите фиксирующую пластину общей колодки проводов и отсоедините колодку проводов от разъема крышки. Нажав на фиксатор, отсоедините провода от бензонасоса.

Нажмите на два фиксатора датчика указателя уровня топлива и сдвиньте датчик по пазам корпуса топливного модуля в сторону крышки. Снимите датчик указателя уровня топлива.
Подденьте шлицевой отверткой сливную трубку и отсоедините ее от корпуса топливного модуля. В проточке одной из направляющих стоек крышки модуля расположено стопорное кольцо. Снимите его, поддев лезвием шлицевой отвертки.

Нажав на четыре фиксатора держателя бензонасоса, снимите крышку топливного модуля в сборе с держателем и бензонасосом. Снимите с направляющей стойки крышки пружину.

Поддев шлицевой отверткой, снимите сетчатый фильтр. Достаньте стопорную шайбу из щели корпуса сетчатого фильтра. Шлицевой отверткой отожмите пластмассовую защелку держателя и пальцем вытолкните бензонасос из держателя.

Нагрейте пластиковую гофрированную трубку на патрубке бензонасоса над емкостью с кипящей водой и снимите трубку с патрубка бензонасоса. Сборку и установку топливного модуля с новым бензонасосом проводите в обратной последовательности.

Замена бензонасоса на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Бензонасос — на самом деле у этого агрегата, он так же может называться топливным насосом, может просто называться насосом, самым конкретным словом во всех этих терминах конечно же насос, благодаря этому насосу поступает бензин из бака в двигатель под неплохим давлением и если насос приходит в негодность или как то выходит из строя (если он пришёл в негодность, то возможно у него засорилась к примеру сеточка очистив которую можно вернуть в пример сеточка очистив которую можно вернуть к жизни, а вот если он вышел из строя то его уже придётся на новый), то машина начинает тупить, плохо разгоняется к примеру, она так же может дёргаться или же не заводиться, это то и понятно, бензин же в двигатель не поступает.

Примечание!
Для того, чтобы произвести замену насоса, нужно будет вам запастись: Отвёртками, а так же головка потребиться накидная, которую можно одеть на вороток или же удлинитель, если нет головок, то в таком случае вместо них можно будет использовать небольшие накидные и гаечные ключи Вы должны выворачивать гайки топливных трубок, ну и в завершение (По возможности) рекомендуем вам запастись огнетушителем и проводить всю работу на улице или в хорошо проветриваемом помещении. предстоит с бензином а шутки с ним действительно плохой, поэтому меру безопасности на всякий случай нужно следить!

Краткое содержание:

Где находится бензонасос?
, чтобы вы могли увидеть данный насос, вам нужно будет снять цельную подушку у заднего сиденья и под ней вы увидите ковролин с вырезом, так вот этот ковролин вам нужно будет увидеть на большом фото ниже, винты крепления данной крышки насоса нужно отвернуть и после чего снять её, а вот как раз таки и под ней и будет установлен сам насос вам и нужен, для наглядности он указан на маленьком фото стрелкой, более подробное местонахождение данного (если вы ещё не поняли где он находиться) вы узнаете по мере прочтения, так как в ней будет описываться процесс убирания подушки заднего сиденья, процесс убирания ковролина и сам процесс снятия насоса, поэтому внимательно читайте и изучайте.

Примечание!
Если же у вас не оказался инжекторный а карбюраторный автомобиль, то в таком случае где находиться этот насос, как его и снять читайте в статье под названием: «Замена топливного насоса на ВАЗ 2109», на марку (Девятка имеется ввиду) особого Обратите внимание, что на автомобилях десятого семейства применяется карбюраторный двигатель от ВАЗ 2109 (Правильная маркировка этого двигателя 21083) и соответственно топливный насос на этого автомобиля меняется идентично!

Когда нужно менять бензонасос?
Было сказано это уже ранее, но мы ещё немного добавим, во-первых сразу нужно обратить свое внимание (Если двигатель не заводиться) включается ли насос или же нет, это очень просто, для этого сядьте в автомобиль и поверните ключ в такое положение, чтобы все приборы загорелись (данный трюк не удастся проверить, если ранее уже поворачивали более 3-х раз ключ в таком положении, в данном случае вам придётся полагаться на память и вспоминать), после того как всё загорится прислушайтесь ли звук что бензонасос начал работать (Писк должен быть или гудение), если появилось то все провода, которые подключены к насосу, подключены правильно и насос в принципе подаёт признаки жизни, после этого вам нужно будет проверить давление в топливной рампе и тем самым вы уже с очень большой вероятностью сможете определить исправен ли этот насос или же нет. (О том как определить давление в топливной рампе, читайте в статье: «Проверка давления в системе питания на ВАЗ»)

Примечание!
Но это ещё не всё, поговорим немного о проблемах, которые происходят с автомобилем при производстве данного насоса из строя, и именно вы уже понимаете то, что он закачивает бензин из бака в двигатель, соответственно, если он придёт в негодность то бензин будет в этих случаях автомобиль может либо не заводиться, либо он будет двигаться намного хуже, но кроме насоса, который будет двигаться явно хуже, например, как засорён топливный фильтр или в конце концов датчик какой то не работает (в этом случае вас индикатор «проверьте двигатель», если датчик выйдет какой либо из строя, но не всегда он и предупреждает, потому что датчик ещё не вышел из модель но уже практически умер, автомобиль едет не так как надо, а индикатор всё не загорается и всё не загорается)

Как заменить бензонасос, он же топливный насос на ВАЗ 2110-ВАЗ 2112?

Примечание!
Бензонасос как и любую другую деталь нужно установить такой же образец, что и с завода шла, то есть рекомендуем вам в начале снять ваш агрегат с автомобиля, затем прийти с ним в автомагазин и купить точно такой же, тем более в автомобилех десятого семейства два вида насосов идут, а именно который на двигатели 1. 5 литров ставится и на двигатели 1.6 литров ставится, при этом проверяйте и проверяйте целостность корпуса, на корпусе не должно быть найдено трещин, заусенцев и шероховатостей, простыми словами корпус должен быть гладкий и не иметь деформаций, а иначе даже маленькая трещина может привести двигатель к неправильной работе!

Снятие:
1) С мерами предосторожности вы уже ознакомились, и помните не стоит заменить насос в помещении, лучше всего на улицу вывести или в крайнем случае все двери у своего гаража откройте, после этого вам нужно будет перейти к стравливанию давления В топливной системе, это очёнь легко и никаких сложностей у вас не будет, а о том как это сделать в статье: «Снижение давления в системе питания».(Если вы не хотите так сбрасывать давление или у вас что то не получается, то ничего страшного в этом нет, просто читайте статью дальше и мы ещё один способ показать как можно будет стравить давление в системе)

Примечание!
Когда вы будете их отсоединять, когда давление сбросить, все равно останется и поэтому вы будете их отсоединять, будьте настроены на то что из них немного выльется бензина! (Про топливные чуть трубки ниже сказано, поэтому внимательней читайте статью)

2) Идём дальше, теперь вам нужно будет найти две защёлки (По одной с каждой стороны) которые крепят одну цельную подушку у заднего сиденья, а после нахождения нажмите с двух сторон на эти защёлки и тем самым снимите подушку она не мешала и тем самым вы предоставите доступ к лючку (Его ещё просто крышкой называют) бензонасоса.

3) Когда подушка будет убрана ищите вырез в ковролине (это заводской вырез) указано стрелками) отвернув вы его сможете снять и убрать в сторонку.

Примечание!
Сразу же под данным лючком находиться бензонасос, этот люк нужен для того, чтобы в топливный насос не попадала грязь и не попадала влага, можно сказать он выполняет роль защитной крышки, но под данной крышкой очень часть после ее снятия можно увидеть большой слой пыли, данный слой пыли вам и нужно будет удалить какой ни будь тряпкой!

4) Следом руками отсоедините колодку, которая указана синей стрелкой, от разъёма бензонасоса, который указан красной стрелкой, колодка крепиться посредством фиксатора, поэтому не забудьте его ещё отогнуть и только после отгибания соединить колодку.

Примечание!
В зависимости от двигателя, который установлен на вашем автомобиле, бензонасос и топливные трубки, а так же разъём и колодка проводов могут значительно отличаться, вот к примеру на восьми клапанных автомобилях такой колодки проводов нет, как показано на фото выше. Другое, а именно там колодка и разъём соединяются вместе, их тоже не составляет никакого труда разъединить между собой, самое главное отжать фиксатор и после его отжатия, колодку и разъём можно будет разъединять!

Кой что ещё вы должны знать, что вам нужно сообщить о том, что давление в системе можно сбросить ещё одним способом, так вот это и есть этот способ, то есть вам нужно разъёдинить колодку и разъём или же автомобиль) отсоединить колодку от разъёма бензонасоса, после чего завести двигатель у автомобиля вам нужно будет но он сразу же заглохнет, ещё раз заведите и он опять заглохнет, ну и в последний раз можете его завести (Если он не будет его завести) заводиться значит давление в системе стравлено) и считайте то что давление в системе питания вы стравили!

5) Далее отсоедините наконечники топливных трубок (Их всего два, сейчас речь идет об 16 клапанном автомобиле) от бензонасоса (Они отсоединяются через фиксаторы, которые их крепят, вы можете видеть их отсоединение на 1 и на 2 фото) , возьмите в руки вороток и наденьте на него накидную головку (Вместо воротка ещё удлинителем можно пользоваться) и отверните им 8 гаек, который крепит топливный насос к баку (см. фото 3), а после этого снимите прижимное кольцо (см. фото 4).

Примечание!
Под всеми гайками, которые крепят насос, находятся пружинные шайбы, их тоже снимают, а под самим прижимным кольцом ещё находиться резиновая прокладка (указана на фото ниже синей стрелкой и ещё на ту прокладку, которая указана красной стрелкой своим вниманием). После осмотра прокладки возьмитесь рукой и вытащите сам насос из бака, но когда будете вытаскивать его будьте аккуратны, когда будете вытаскивать его будьте аккуратны, когда она будет снята осмотр, при обнаружении деформаций, потому что на его конце установлен поплавок идущий от датчика топлива, не повредите его! (Когда насос у вас будет снят, учтите то что в нём около 1 литра бензина будет находиться конечно же, если у вас в баке бензин будет, поэтому данные бензин слейте в какую ни снова ёмкость и потому что зальёте его в бак, когда завершите все работы )

6) Что касается 8 клапанных автомобилей, в принципе всё тоже самое вам нужно сделать но только на них топливные трубки немного по другому крепятся, а именно при помощи двух гаек (см. фото ниже), данные гайки вам нужно будет отвернуть и после чего отсоединить обе трубки от насоса. (Помните всегда о том, что на кончиках у обоих трубок находятся резиновые кольца одно из них ещё стрелкой на маленьком фото указано, их нужно заменить, если они придут в негодность)

Примечание!
Резиновое уплотнительное кольцо так же снимите и по необходимо (При его повреждении), замените его на новое!

Установка:
Все детали устанавливаются на свои места так же как и снимаются, но только в обратном порядке снятие, и при установке вы точно должны ещё знать пару нюансов, а именно (16 клапанных машин касается) выступ на крышке бензонасоса должен будет совпасть с вырезом на уплотнительной прокладки (см.Фото 1), а так же наконечник к которому подключены сразу две топливные трубки (указаны синей стрелкой на фото 2), должен быть одет на входной патрубок. сразу же можете понять то, что напротив идёт входной патрубок).

Примечание!
Насчёт 8 клапанных автомобилей, в них тоже есть кой какие нюансы, именно при установке бензонасоса на них, стрелка которая на нём присутствует (Указана красной стрелкой), должна быть направлена ​​в заднюю часть автомобиля, а так же наконечник шланга под цифрой 1 тоже должен быть направлен строго в заднюю часть, а наконечник шланга 2 в уже в переднюю часть, поэтому учтите всё это при установке нового насоса!

Важно!
1.Перед тем как начинать работать с насосом, рекомендуем вам скинуть клемму минус с помощью, но если вы собираете стравливать давление по средством отсоединения колодки проводов, то соответственно пока скидывать клемму вам не нужно! (О том как скинуть клемму, читайте в статье: «Замена аккумулятора на ВАЗ», в вводе 1 всё описано)

2. Так же рекомендуем вам после установки насоса, включить зажигания и посмотреть не сочиться ли из топливных трубок бензин (Он не откуда не должен сочиться) и вообще всё ли герметично!

3. Ну и в завершение, если вы не хотите весь модуль целиком менять, например, вам один бензонасос нужно только заменить, если в таком случае ознакомьтесь со статьёй: «Ремонт топливного насоса на приоре» Данная статья относиться только к 16 клапанным десяткам), или «Ремонт бензонасоса на ВАЗ 2110» (Данная статья только к 8 клапанным двигателям)!

Дополнительный видео-ролик:
Более подробная инструкция по замене насоса на 8 клапанных автомобилях, вы можете увидеть на видео-ролике ниже:

Примечание!
В случае если у вас не клапанный шестнадцатый клапанный автомобиль, то в таком случае инструкция восьми по замене насоса смотрите в ролике, который размещен чуть ниже:

Замена бензонасоса на ВАЗ 2110: основные неисправности, типы насосов, последовательность замены топливного насоса

Содержание:

  1. Основные причины неисправности
  2. Типы насосов
  3. Последовательность замены бензонасоса

Вы садитесь в свой автомобиль, включаете зажигание… но ничего не происходит. Машина должна завестись, но ей это не удалось сделать.

Часто такой ситуации становится вышедший из строя бензонасос на ВАЗ 2110. Заменить его не составит труда. Причем не обязательно отправляться на станцию ​​технического обслуживания. Эта работа по силам даже более менее опытному автовладельцу.

Причины неисправности

Прежде чем приступать к замене, необходимо определить причины, из-за которых топливный насос у ВАЗ 2110 не работает. Их может быть несколько.

  1. Возраст. С течением времени, по мере роста пробега изнашивается, плохо работает насос подачи топлива, устройство перестает работать.
  2. Регулярная езда на автомобиле при пустом баке. Это оказывает сильную нагрузку на насос, который не выдерживает и ломается.
  3. Загрязненность фильтра. Порой замена фильтра бензонасоса на ВАЗ 2110 решает проблему . Отсутствует загрязнение при прекращении подачу топлива, потому что не образуется воздушно-топливная смесь, машина не заводится.
  4. Резкие и частые остановки работы мотора.
  5. Низкие показатели производительности и падение мощности двигателя.
  6. Заправка на сомнительных АЗС, топливо у создавшего множество грязи.

Типы топливных насосов

Некоторые старые модели автомобилей вовсе лишены такого устройства как бензонасос. Надеемся, вам с такой ситуацией столкнуться не придется, поскольку это старое и неэффективное решение.

Сегодня выпускается два типа топливных насосов для ВАЗ 2110 — механические и электронные .

  1. Механические рассматриваются топливным решением, который находится снаружи бака. Работает он достаточно просто — бензонасос всасывает топливо из емкости, то есть бака. Он вполне может работать при низком давлении, поскольку между насосом и карбюратором расстояние небольшое.
  2. Электронный — это более современный вид насоса, который монтируют внутри самого бака. Обусловлено это повышенной шумностью при его работе, если сравнивать с аналогом. Его работа целиком и полностью зависит от электронной системы, которая принимает во внимание одновременно несколько факторов:
    1. Текущее расположение дросселя;
    2. Содержание выхлопа;
    3. Соотношение воздуха и топлива и пр.

Электронный топливный насос для ВАЗ 2110

Многих интересует, где же находится предохранитель бензонасоса у ВАЗ 2110?

Отвечаем: Он сообщает в нижней части консоли, если посмотреть со стороны пассажира. Крайний правый — это тот, который вы искали. Хотя часто их собирают в произвольном порядке, потому что расположение может отличаться.

Предохранитель на бензонасос ВАЗ 2110

Электрические насосы для подачи топлива работают под давлением, что провоцирует уровень шума.Из-за этого топливный насос монтируют внутрь бака автомобиля. Топливо при этом занимается охлаждением и глушителем для работы помпы.

Запуск насоса осуществляется за счет электродвигателя. Когда замок зажигания включен, бортовая система отправляет насосу сигнал, после чего начинает подачу топлива.

В некоторых ситуациях на насос воздействует электрический заряд. С его помощью моторчик вращается несколько минут, что задает давление внутри топливной системы.

Учтите, если спустя 3 секунды компьютер не предоставит насосу данные о старте работы, тот автоматически выключается.Потому звук от мотор насоса мы слышим первые несколько секунд.

Если нет давления в топливной рампе у ВАЗ 2110, топливный насос желательно заменить на новый. Смысла в его ремонте, как показывает практика, нет. Это трудоемкий, энергозатратный процесс, серьезно не оправдан с финансовой точки зрения.

Потому что если на вашем инжекторном ВАЗ 2110 не работает топливный насос, рекомендуем его заменить. Причем установить лучше электронный тип.

Замена бензонасоса

Процесс замены достаточно легкий. Просто следуйте инструкции и вы быстро закончите работу.

  • Отключите питание аккумуляторной батареи.
  • Открутите крышку насоса для подачи топлива.
  • Снимите разъемы с бензонасоса.
  • Ослабьте немного хомут, который входит непосредственно на топливном шланге. Полностью его снимать не имеет смысла.
  • Открутите оба шланга, которые подают через топливо.
  • Извлеките прокладки. Их лучше сразу поменять на новые. Это расходные, дешевые материалы.
  • Крепление бензонасоса осуществляется на 8 болтах. Все их открутите, болты сохраните.
  • Снимите уплотнительное кольцо.
  • Извлеките бензонасос вместе с поплавком.
  • Снимите уплотнитель, который выполнен из резины.
  • Поставьте на место новый бензонасос.
  • Выполните сборку в обратную придерживаться.

Вряд ли стоит пытаться починить старый бензонасос. За выполненного ремонта тяжело ручаться, поскольку одна неисправность может повлечь за собой другие. Рисковать не имеет смысла. К тому же, новый бензонасос — это далеко не самое дорогое удовольствие для ВАЗ 2110.

Выполняя работу своими руками, на весь процесс демонтажа и установки насоса у вас уйдет около 20-30 минут.

Следуйте согласно инструкции, избегайте любых попыток самодеятельности. Учтите, стоимость подобной процедуры на станции технического обслуживания обойдется еще дороже, чем покупка самого нового электронного бензонасоса.Потому тратить на это деньги не имеет никакого смысла, если все можно сделать самостоятельно.

Автомобиль ВАЗ 2110 хорош тем, что стоимость его деталей невероятно доступно для отечественных потребителей. Плюс конструкция машина довольно проста, что позволяет целый ряд ремонтных работ выполнять самому, не опасаясь за последствия неправильной починки.

Учтите, если у вас нет опыта в ремонте и обслуживании авто, начинать практику с такого занятия как замена топливного насоса не рекомендуется.Попрактикуйтесь на более простых задачх и со временем постигните все прелести самостоятельного ремонта.

Загрузка …

Моторы бензонасоса ВАЗ 2110 в Севастополе

Бензонасос на автомобилях Ваз 2110, является важной топливной системой автомобиля. Он отвечает за перекачку бензина из бака в двигатель под давлением. Из –за плохого качества бензина очень часто этот элемент выходит из строя, что в своей первой первой оценке на нестабильную работу ДВС автомобиля.

В сегодняшней статье я расскажу вам, из основной причины неисправности бензонасоса, как понять, что именно он вышел из строя, дам пошаговую инструкцию по демонтажу и установке этого элемента автомобиля.

Конструкция бензонасоса Ваз 2110 для инжекторных и карбюраторных моделей автомобиля

На автомобили Ваз 2110 устанавливаются два типа бензонасосов в зависимости от типа двигателя автомобиля. Первый тип механический устанавливается преимущественно на карбюраторные модели, второй тип — электрические устанавливаются на инверторные десятки.

Механические бензонасосы, которые устанавливаются на первых модификациях ВАЗ 2110/2112, простую конструкцию. В ее основе лежит комплект мембран, выполненных из специальной прорезиненой ткани, устойчивой к химическому действию бензина. Корпус насоса имеет два клапана: впускной и выпускной. Мембраны приводятся в действие при помощи штока (толкателя). Его двигает кулачковый механизм, вращаемый распредвалом.

Такой механический бензонасос может работать десятилетиями, пока не износится приводной шток, или не порвётся какая-то из мембран.Да и то, если такое случится, заменить эти элементы можно за полчаса.

С электрическим бензонасосом дела обстоят намного сложнее. Основу его конструкции составляет небольшой электрический двигатель. Он ничем не отличается от обычного, хотя работает, полностью погружённым в бензин. Давление в системе здесь создает не мембрану (хотя есть и такие насосы), специальную форму крыльчатка, насаженная на вал электродвигателя.

Бензонасос ВАЗ 2110 находится непосредственно в баке автомобиля.

Ресурс электрического топливного насоса составляет 150–200 тыс. Руб. км пробега. Но выйти из строя он может и раньше. Основная причина поломок при неизрасходованном ресурсе — присадки, добавляемые в бензин, а также различного рода механические примеси. Первые разрушают щётки и коллектор, а вторые засоряют клапанные механизмы.

Причины неисправности

В процессе эксплуатации автовладельцы ВАЗ 2110 могут столкнуться с некоторыми сложностями, связанными с данными элемента.Неисправности бензонасоса ВАЗ 2110 инжектор может быть направлен:

  • выход элемента из строя из-за поломки;
  • загрязненный бак или некачественный бензин с посторонними вкраплениями, которые загрязняют фильтр насоса.

Самый первый верный указатель на то, что у ВАЗ 2110 неисправен бензонасос, есть такой симптом: мотор «дергается» во время работы , особенно на средних и высоких оборотах . Это свидетельствует о том, что давление топлива недостаточно.А ведь именно за это отвечает бензонасос. Но иногда причину следует искать в форсунках , а также РДТ.

Как проверить топливный насос на Ваз 2110

Если бензобак полный, аккумулятор в обычном состоянии, свечки сухие и дают искру, а стартер крутит движок, то причина в бензонасосе. Более всераспространенная причина — после включения зажигания не поступает питание к бензонасосу.

Сборка бензонасоса Ваз 2110 (установка вставки)

Точно так же она проявляется при движении автомобиля, когда теряется питание и мотор начинает глохнуть.Очередной принципиальный аспект — это подача нужного количества горючего.

Пошаговая инструкция проверки механического бензонасоса

Первым делом проверим, работает ли вообще подающая система вашего ВАЗ 2110. Для этого нужно провести следующие мероприятия:

  1. Снимите топливный шланг насоса с исходного или нагнетательного штуцера;
  2. Несколько раз вручную нажмите на рычаг для подкачки топлива;
  3. Если помпа работоспособная, через штуцер сразу польется сильная струя топлива;
  4. Если же струи нет или она очень слабая, необходимо будет провести другие проверочные работы.

Далее проверим рабочее состояние впускного клапана:

  1. Отключите шланг от всасывающего штуцера, чтобы в итоге оба шланга оказались демонтированы каждый со своего штуцера.
  2. Заткните просто пальцем всасывающий штуцер, после чего несколько раз дерните рычаг для ручной подкачки горючего. Если все работает нормально, палец будет засасывать внутрь штуцера. Такой эффект об исправности насоса. Потому проблему ищем в баке или магистралях.
  3. Если же всасывания нет, придется разобрать устройство с целью замены впускного клапана. Его герметичность, вероятнее всего, нарушена.

Следующим этапом проверки топливного насоса Ваз 2110 на герметичность для этого:

  1. Приложить палец к отверстию от нагнетательного штуцера, несколько раз подкачать горючее подкачкой;
  2. При этом отверстии должна идти струя воздуха.
  3. Если струя слабой или ее не будет, бензонасос попросту не качает.

В этой ситуации есть два варианта — искать проблему внутри устройства топливного насоса, либо полностью агрегат.

Пошаговая инструкция электрического топливного насоса Ваз 2110

Чтобы проверить электрический бензонасос на Ваз 2110, потребуется индикатор, продающийся в любом автомобильном магазине. Установку индикатора, в каждом конкретном случае, следует делать, согласно инструкции, которая к нему прилагается.Затем запускают двигатель и, через несколько минут, его глушат. После этого изучают показания индикатора: в норме давление не должно снижаться ниже отметки 1,6 атм. — в случае, придётся заменить или форсунку, или регулятор.

Можно проверить бензонасос и с помощью манометра. Его подключают непосредственно к топливной рампе, а сам прибор при этом выводится к лобовому стеклу автомобиля (делают это под кромкой капота).

Процесс проверки давления в бензонасосе Ваз 2110

Как только включается зажигание, необходимо снять показания манометра (они не должны быть больше 380 кПа, и меньше 300 кПа).После разгона автомобиля (оптимально будет сделать это до 3 передачи), опять нужно снять показания манометра, которые, при исправном бензонасосе, не должны сильно разниться, и выходить за диапазон диапазона.

В случае, когда машина глохнет во время езды, в первую очередь, проверяют реле на бензонасосе. Эта процедура состоит из подключения в разъём топливного насоса специальной лампочки. После этого, включает зажигание. Если, в течение нескольких секунд, лампочка будет гореть, то реле топливного насоса исправно.

Если начало протекать топливо, то необходимо просто поменять фильтры или прокладки. Также может потребоваться и замена диафрагмы, либо в редких случаях, клапанов.

Помните о том, что в работе с топливной системой необходимо соблюдать предельную аккуратность. Лучше всего сразу ехать к специалистам, которые точно знают, как проверить бензонасос быстро и эффективно.

Видео: Особенности работы и основные неисправности топливного насоса Ваз 2110

Выбор топливного насоса на десятку — на что обратить внимание

Выбирая бензонасос на Ваз 2110 очень часто происходит путаница в понятиях: модуль бензонасоса и сам бензонасос. В первом случае идет речь о конструкции в сборе, которую мы вынимаем из бака, во втором — представлен мотор бензонасоса .

Выбор топливного насоса осуществляется по следующим критериям: надежность и бесшумность работы, ведь, чем тише насос функционирует, тем комфортнее его использование.

При выборе топливного насоса требуется приобретение такого же изделия с аналогичным номенклатурным номером. Часто автолюбители среди аналогов уровняют топливный насос Вosch, который используется на 1,6-литровых авто и снабжен регулятором давления уровня горючего.

Топливный насос Bosh на Ваз 2110 — плюсы и минусы Характеристики и характеристики

Производитель Bosch выпускает для каждого типа топливной системы свой бензонасос. Почему после выхода из строя родного бензонасоса, народ ставит бензонасос Bosch с Ваз 2110? Как же соответствие давления и производительности бензонасоса с родным? Если поставить с большим давлением, увеличить расход?

Расход не увеличивает производительность бензонасоса, так как на автомобильх срабатывает обратка и лишнее топливо возвращается в бак, так же имеется регулятор давления топлива из названия понятно, какую функцию он работает.

Следовательно, был насос 2,8 бар, поставили бензонасос Bosch Ваз 2110 с 3,8 бар станет только лучше. Расход топлива может увеличиться, если бензонасос не создает достаточного давления в рампе и форсунки начинают не распылять, а лить бензин, который не сгорает.

Фото: Топливный насос Bosh рекомендует устанавливать на отечественные модели автомобилей в том числе и на Ваз 2110

.

Чаще всего, характеристики бензонасосов (не только Bosch, но и других производителей) имеют расположение, расположение фишек для клемм и все.Сеточка бензонасоса по посадочным местам не отличается, а вот по форме может.

Фишку под клемму можно переделать или поставить с того же ВАЗа. Важна длина бензонасоса, так как от этого зависит его работа на низком уровне топлива в баке, а если он в модуле, то нужно соответствие, что бы его поставить.

Как заменить бензонасос на Ваз 2110 своими руками — пошаговая инструкция

Для того, чтобы заменить бензонасос на Ваз 2110, необходимо выполнить следующий порядок действий:

  1. Отсоедините отрицательную клемму аккумулятора;
  2. Сбросьте остаточное давление в топливной рампе посредством специального штуцера;
  3. Насос топливный «десятки» находится под задним сиденьем автомобиля. Откидываем сиденье и откручиваем защитную крышку;
  4. Отключаете электрический клеммник насоса, откручиваете магистрали подачи и слива топлива.
  5. Резиновые прокладки наконечников магистралей следует заменить;
  6. На ВАЗ 2112 бензонасос удерживает восемью болтами на уплотнительном кольце с подкладкой
  7. Вам остается только извлечь старый бензонасос и поставить новый согласно указывающей стрелке на корпус изделия.

Как видите снятие и установка бензонасоса на Ваз 2110 простая процедура, которая не потребует от вас специальных навыков.

Профилактика и полезные советы

Для беспроблемной эксплуатации и увеличения ресурса топливного насоса профессионалы рекомендуют:

  • заправляться только качественным топливом;
  • поддерживать максимальный уровень топлива в баке;
  • не пользоваться автомобилем с разряженным аккумулятором;
  • своевременно выполнять замену топливного фильтра;
  • реже пользоваться спортивным режимом езды.

Самостоятельная диагностика и замена бензонасоса достаточно проста. Для этого необходимо следовать рекомендациям профессионалов. Это же касается и профилактических мер. Заправляйтесь качественным бензином и не забывайте вовремя заменить топливный фильтр. Тогда проблемы с бензонасосом у вас будут гораздо возникать реже

Бензонасос ваз 2110/2170 priora Bosch арт. 1 987 580 051

Мотор бензонасоса ВАЗ инжектор, SFP 0135 старт вольт

Бензонасос Ваз 2108-09 С Подкачкой (702) Ganz Grg20002

Электробензонасос ВАЗ-2110 и модиф.(мотор) Пекар

Электробензонасос погружной ВАЗ 2110-12 дв. 1,6л. (П) 21101-1139009

Бензонасос ВАЗ 80012LPF / 0580453453

Модуль топливного насоса ВАЗ 2110, 2115, 2170 1.6i (SFM 0111) StartVolt

Бензонасос 2110 (инж.) «СтартВольт» (гладкий штуцер)

Мотор бензонасоса электричекий ВАЗ инжектор StartVolt

Прокладка бензонасоса ВАЗ-2110 (АвтоВАЗ)

Модуль топливного насоса ВАЗ 2108i-21099i (SFM 0108) StartVolt

Вставка погружного модуля ВАЗ-2110-2112 8V, 16V инжектор (бензонасос электрич. ) Пекар

«мотор электробензонасоса ваз 2110 bosch» Bosch арт. 0580453453

Ремкомплект Бензонасоса Электрического Ваз-2110 (С Дв. 1,5 Л.)

Аксиома Жгут бензонасоса ВАЗ-2110-12 (Сargen)

Моторчик бензонасоса электрический BOSCH 0580453453

Бензонасос ваз 2108-09 с подкачкой (702) ganz grg20002 GANZ арт. GRG20002

Бензонасос Электрический Ваз-2110 (Мотор)

Мотор электробензонасоса ВАЗ 2110 PEKAR 2112-1139010

Электробензонасос ВАЗ-2110 и модиф.(мотор) BOSCH

Мотор электробензонасоса ваз 2110 bosch Bosch арт. 0 580 453 453

Бензонасос ВАЗ 80012LPF / 0580453453

CS-20 прокладка электробензонасоса ваз 2110 инж. силикон синий

Бензонасос ВАЗ-21082-92 инж. электрический (мотор голый) (СтартВольт) SFP 0135

Датчик ваз 2110-12 уровня тосола стартвольт арт. VSFLS0306

Мотор электробензонасоса ваз 2110 пекар 2112-1139010 пекар арт.2112-1139010

Бензонасос lada 2110/2112 1.5 Startvolt SFM0112

Шток Бензонасоса Ваз 2101-09 Автоваз Лада 21010-1106166-00

Насос топливный ваз-21101 МАСТЕР-СПОРТ арт. 21101-1139009-PCS-MS

Электробензонасос погружной ВАЗ 2110-12,13-15,08-09 (после 2003г) (У) 2112-1139007-01 (10)

Бензонасос (моторчик + сетка) pajero iii 00-06 mbl99334040

Бензонасос (моторчик + сетка) pajero iii 00-06 mbl99334040

Прокладки бензонасоса ВАЗ (комплект 3шт.)

Насос топливный ваз-2110 электрический в сборе МАСТЕР-СПОРТ арт. 2112-1139007-PCS-MS

Мотор электробензонасоса ВАЗ 2110, 1117-1119 Kalina, 2170-2172 Priora FENOX EFP35005O7

Шток бензонасоса ваз 2101-09 автоваз lada 21010-1106166-00 LADA арт. 21010-1106166-00

Проставка Бензонасоса Ваз-2101-2121

Подушка двигателя ваз-2110 лев (брт) БРТ арт. 21101001242ЛРУ

Мотор бензонасоса электричекий для а / м ваз (гладкий штуцер) sfp0153 стартвольт арт.SFP0153

Шток Бензонасоса Ваз 2101-09 Автоваз Лада 21010-1106166-00

Электробензонасос ВАЗ-2110 и модиф. (мотор с фильтром-сеткой) Пекар

Мотор электробензонасоса ВАЗ 2110 HERZOG HL8 9010

Бензонасос ВАЗ-21082-23 инж. электрический (мотор голый) (СОАТЭ)

Бензонасос 2110 (инж.) «Пекар»

Мотор электробензонасоса ВАЗ 2110 BOSCH

Рекардо ремкомплект бензонасоса ваз 2101-08

Подогреватель двигателя Спутник 1,5 кВт КМ-0003 для ВАЗ-2108-2109 карб., ВАЗ-2110-2112 с 16 кл. инж. или карб., ВАЗ 2170 Приора

>

Замена бензонасоса ВАЗ 2110-12 | Мир Автомобилей

Бензин является очень агрессивной средой, поэтому бензонасос со временем нуждается в ремонте или замене. Бензонасос в автомобилях серии ВАЗ 2110 и ВАЗ 2112 требуют замены. Причиной замены насоса стало снижение давления на нагнетании.Снижение давления приводит к нестабильной работе двигателя.
В автомобиле бензонасос находится непосредственно в бензобаке. Чтобы добраться до него необходимо поднять заднее сиденье.

Заднее сиденье

Под сиденьем нам открывается лючок, который скрывает подключение бензонасоса к бензобаку.

Лючок бензонасоса

Лючок прикреплен двумя диагонально расположенными винтами. Снять их не представляет труда.

Установленный бензонасос

Такая картина открывается после снятия лючка.Здесь видно электрические провода и подходящие шланги бензопровода.

Отключаем электрическую фишку. После этого необходимо завести двигатель, чтобы сбросить давление в системе бензопровода. Запущенный двигатель поработает около минут, выработает бензин из трубопровода и заглохнет. Необходимо полностью отключить аккумулятор и приступать к дальнейшей работе.

Отключаем разъём

Откручиваем гайки прижимной планки. Снимаем шланги с патрубков. Правый шланг проще снимается только на открученной планке.Чтобы снять шланги достаточно освободить пружинные фиксаторы и стянуть шланги со штуцеров.

Снятие крепежа и шлангов

Аккуратно извлекаем стакан с установленным в нем насосом. Извлекая насос необходимо выполнить положение поплавка датчика уровня топлива. Для этого стакан необходимо вывести под наклоном.
Извлеченный стакан еще содержит в себе остатки бензина, поэтому извлечение должно быть растения с предосторожностями. Пролитый в салоне бензин долго будет преобладать в атмосфере салона.

Извлечённый корпус

На снятом стакане отсоединяем все крепления, чтобы извлечь сам бензонасос.

Вынимаем насос

Снимаем крепление поплавка на корпусе стакана, чтобы исключить обрыв соединительных проводов.

Крепление поплавка

Вот так выглядит снятый стакан крепления бензонасоса, и сам бензонасос с установленным фильтром в его нижней части.

Внешний вид бензонасоса

Наконец бензонасос освобожден от деталей стакана.

Отделяем бензонасос от корпуса

Снимаем электрическую фишку с бензонасоса и соединительные шланги.

Снимаем провода и шланги

Как видим — бензонасос справа несколько отличается от нового бензонасоса слева. Но конструкция подключений и основных габаритов отличный не имеют.
Упаковка нового бензонасоса выполняется с добавкой бензина. Это не должно создавать опасений в его использовании. Добавление бензина блокирует все его узлы в рабочем состоянии и предотвращает попадание внутрь упаковки влаги.

Подготовка насоса

Установка нового насоса выполняется в обратную последовательность.Сначала восстанавливаются соединения.

Установка нового насосаПомещаем насос в корпусе

Все устанавливается в пластмассовый стакан. Закрепляется поплавочная система.
Протираем чистую ветошью уплотнительную резинку и вводим стакан внутрь бензобака.

Устанавливаем насос в бензобак

Устанавливаем и прикручиваем крепежную планку.

Проверка работоспособности насоса

Подключаем аккумулятор и делаем пробное включение двигателя. После поворота ключа зажигания слушаем звук работающего насоса.После этого запускаем двигатель. Ровная работа мотора указывает на правильное функционирование нового бензонасоса.

Похожее на эту тему:

Замена бензонасоса на ВАЗ-2114 — фото и видео, принцип работы, цена

Принято говорить, что сердце автомобиля является его мотором. Это не совсем так, ведь мотор — это двигатель, то есть его скорее нужно сравнить с мускулатурой, сердцем же можно, без сомнения, назвать бензонасос.

Стоит остановиться ему и замертво встанет сам автомобиль.Можно доехать до ближайшего сервиса на трех цилиндрах, с пробитым радиатором, с неработающим генератором, если знать, как это сделать.

Без топливного насоса — только с эвакуатором или на тросе. Правда, ходят байки о том, как некие умельцы смогли подключить в него топливную систему бачок омывателя стекла, но это такая экзотика, повторять которую опасно для жизни автомобиля, так и для собственной.

Что такое бензонасос и для чего он нужен

Схема бензонасоса

Бензонасос служит для непрерывного и бесперебойного питания двигателя топливом во время его работы.В большинстве моделей современных автомобилей он представлен внутри бензобака, поэтому доступ к нему не так очевиден и может быть затруднен.

В автомобилях ВАЗ под задним сиденьем можно найти прямоугольный лючок, под которым открывается доступ к топливному насосу. В комплект топливного модуля также входят: датчик уровня топлива с поплавком и фильтр грубой очистки — сеточка. К бензонасосу подводятся два топливопровода:

подающий, с которым через фильтр тонкой очистки питается топливная рампа с форсунками;

обратный, возвращающий топливо через регулятор давления, обеспечивающий его постоянство в системе питания двигателя.

Технические характеристики насосов

Основной характеристикой топливного насоса является создаваемое им давление. Оно, в свою очередь, зависит от рабочего объема двигателя — чем он больше, тем большей производительностью должен обладать насос.

Например, для полуторалитрового двигателя рабочее давление в топливной рампе 285–326 кПа, а для 1,6 л — 375–390 кПа.

Снятие, установка и замена бензонасоса

Первое, что следует иметь в виду — все работы с топливной системой автомобиля должны производиться при отключенной минусовой клемме аккумулятора.Также неплохо бы делать это при пустом топливном баке, тем более что при снятом топливном появляется возможность почистить днище бензобака от осадка.

Второе, что желательно сделать — убрать давление внутри топливопроводов, чтобы не получить струю бензина в лицо или в салон автомобиля. Это можно сделать при помощи измерительной штуцера на топливной рампе и тонкой отвертки.

Для работы следует приготовить:

  • фигурную и плоскую отвертки
  • ключ на 17
  • головку на 7
  • ветошь

Последовательность работ

  1. Поднимаем задний диван.
  2. Откручиваем два самореза, на которых держится крышка, закрывающая доступ к топливному модулю, отсоединяем от него электрический разъем.
  3. Ключом на 17 откручиваем, стараясь не потерять уплотнительные кольца, два топливопровода, подключенных к насосу и отводим их в стороны.
  4. В более новых моделях на насосе стоят клипсы, чтобы снять, нажмите на них и тяните трубки на себя.
  5. Головкой на 10 откручиваем 8 гаек, крепящих по кругу прижимную пластину, полную весь топливный модуль.
  6. Осторожно вынимаем его через отверстие в бензобаке, предварительно освободив поплавок датчика уровня топлива.

Если в запасе есть новый модуль в сборе, устанавливаем его в обратную установку. Если необходимо заменить отдельные компоненты: сам бензонасос, датчик уровня или сеточку первичного фильтра, делаем это, разобрав корпус топливного модуля и, вынув соответствующие детали.

Эта процедура вряд ли вызовет затруднения — там все достаточно очевидно.

Для бензонасоса нового типа, нужна головка на 10 и трещетка, аналогично откручиваем по кругу кольцо и отжимаем фиксаторы топливопровода.

С какими проблемами можно столкнуться при замене

Основная проблема насоса, развивающая при замене топливного топлива — отсутствие ожидаемого результата: подачи топлива нет, или она производится с перебоями.

Начало всех работ необходимо убедиться, что проблема действительно в самом насосе.Поскольку слабая подача топлива может быть вызвана забитым фильтром тонкой очистки, проблемы с топливопроводами — иногда они могут просто перегнуться где-то в неожиданном месте, загрязненными форсунками на топливной рампе.

Даже не замененный вовремя воздушный фильтр или закоксованная дроссельная заслонка могут вызывать, внешне похожие на недостаточную подачу топлива. Наиболее частая проблема — плохой контакт в электрическом разъеме топливного модуля или банально сгоревший предохранитель.

Удачи вам и вашему другу-автомобилю! Будьте всегда здоровы!

Как заменить бензонасос в ВАЗ 2110

Ваш автомобиль не заводится? При повороте ключа в замке зажигания не слышно жужжащего звука в районе заднего сиденья? Скорее всего, в вашей машине вышел из строя бензонасос. Укрепить вас в этом предположении могут следующие нюансы: если вы часто ездите на пустом баке, не следите за состоянием топливного фильтра, заправляетесь на сомнительных АЗС, чтобы вы самостоятельно прилагали все усилия к тому, чтобы бензонасос как можно быстрее сломался.

Сбросьте давление топлива в системе питания. Для этого в салоне автомобиля снимите правый щиток облицовки туннеля пола, открутив крестообразной отверткой саморез крепления правого щитка облицовки туннеля пола.

При выключенном зажигании выньте из блока предохранителей и реле системы управления двигателем предохранителя топливного насоса. Запустите двигатель и дайте ему поработать на холостом ходу до остановки из-за выработки топлива. Затем включите стартер на 2-3 секунды. После этого давление в топливной системе будет сброшено.

Отсоедините клемму провода от «минусового» аккумулятор выводаной батареи. В салоне автомобиля поднимите подушку заднего сиденья и отогните клапан шумоизоляции, закрывающий крышку лючка в полу кузова под задним сиденьем.

Крестообразной отверткой крепления открутите два самореза крышки лючка и снимите крышку. Подняв фиксатор колодки жгута проводов, отсоедините провода от разъема крышки топливного модуля.

Нажав на фиксаторы, отсоедините наконечник тройника и наконечник трубки подачи топлива от штуцера крышки топливного модуля.
Головкой на «10» с удлинителем открутите 8 гаек крепления прижимной пластины топливного модуля. Снимите со шпилек горловины бака пружинные шайбы и «массовый» провод. Снимите прижимную пластину.

Аккуратно, стараясь не повредить поплавок датчика указателя уровня топлива, достаньте топливный модуль из бака. Слейте оставшееся в топливном модуле топливо в заранее приготовленную емкость. Закройте отверстие в топливном баке, чтобы в него не попали посторонние предметы.

С внутренней стороны крышки топливного модуля шлицевой отверткой отожмите фиксирующую пластину общей колодки проводов и отсоедините колодку проводов от разъема крышки.Нажав на фиксатор, отсоедините провода от бензонасоса.

Нажмите на два фиксатора датчика указателя уровня топлива и сдвиньте датчик по пазам корпуса топливного модуля в сторону крышки. Снимите датчик указателя уровня топлива.
Подденьте шлицевой отверткой сливную трубку и отсоедините ее от корпуса топливного модуля. В проточке одной из направляющих стоек крышки модуля расположено стопорное кольцо. Снимите его, поддев лезвием шлицевой отвертки.

Нажав на четыре фиксатора держателя бензонасоса, снимите крышку топливного модуля в сборе с держателем и бензонасосом.Снимите с направляющей стойки крышки пружину.

Поддев шлицевой отверткой, снимите сетчатый фильтр. Достаньте стопорную шайбу из щели корпуса сетчатого фильтра. Шлицевой отверткой отожмите пластмассовую защелку держателя и пальцем вытолкните бензонасос из держателя.

Нагрейте пластиковую гофрированную трубку на патрубке бензонасоса над емкостью с кипящей водой и снимите трубку срубка бензонасоса. Сборку и установку топливного модуля с новым бензонасосом проводите в обратную установку.

Бензонасос Ваз 2110 — OLX.ua

Обычные объявления

Найдено 16 объявлений

Найдено 16 объявлений

Хотите продавать быстрее? Узнать как

Кривой Рог, Покровский 14 янв.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
