Лада Приора — замена задних тормозных колодок   — журнал За рулем

При проверке степень износа колодок тормозного механизма заднего колеса автомобиля Лада Приора оцениваем по состоянию передней колодки, которая изнашивается быстрее задней.

Снимок

Для этого в щите тормозного механизма выполнено смотровое окно, закрытое резиновой заглушкой.

Для этого в щите тормозного механизма выполнено смотровое окно, закрытое резиновой заглушкой.

Для этого в щите тормозного механизма выполнено смотровое окно, закрытое резиновой заглушкой.

Вынимаем заглушку и через окно оцениваем состояние накладки передней тормозной колодки. При толщине накладки менее 1,5 мм колодки тормозных механизмов обоих колес необходимо заменить. Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок.

Внимание! Колодки тормозных механизмов задних колес необходимо заменять комплектом — все четыре колодки. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

Для проверки состояния колесных цилиндров и барабанов тормозных механизмов задних колес снимаем барабаны. На барабанах не должно быть трещин и сколов. При сильном износе рабочей поверхности, а также при наличии на ней глубоких борозд заменяем тормозной барабан. Для проверки состояния уплотнительных манжет колесного цилиндра поочередно с каждой стороны сдвигаем край пыльника с выступа корпуса цилиндра. При наличии тормозной жидкости под пыльником, свидетельствующей о неисправности уплотнительных манжет, колесный цилиндр необходимо заменить.

Если уровень жидкости в бачке гидропривода тормозов находится на отметке MAX, то перед установкой новых колодок шприцем или резиновой грушей откачиваем из бачка часть жидкости, чтобы при утапливании поршней в рабочий цилиндр тормозного механизма жидкость не вытекала из-под крышки бачка. Рычаг стояночного тормоза должен быть опущен до упора (автомобиль расторможен). Далее следует максимально освободить тросы стояночного тормоза.

Снимок_cr

Место регулировки стояночного тормоза доступно сквозь отверстие в теплозащитном экране. Обратите внимание: для наглядности дополнительный глушитель снят.

Место регулировки стояночного тормоза доступно сквозь отверстие в теплозащитном экране. Обратите внимание: для наглядности дополнительный глушитель снят.

Место регулировки стояночного тормоза доступно сквозь отверстие в теплозащитном экране. Обратите внимание: для наглядности дополнительный глушитель снят.

Снимок_cr1

Ключом «на 13» ослабляем затяжку контргайки. Удерживая регулировочную гайку другим ключом «на 13», сворачиваем обе гайки к самому концу троса.

Ключом «на 13» ослабляем затяжку контргайки. Удерживая регулировочную гайку другим ключом «на 13», сворачиваем обе гайки к самому концу троса.

Ключом «на 13» ослабляем затяжку контргайки. Удерживая регулировочную гайку другим ключом «на 13», сворачиваем обе гайки к самому концу троса.

Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления.

Если автомобиль укомплектован АВS, то тормозной механизм имеет некоторые конструктивные отличия, показанные ниже.

122

Тормозной механизм заднего колеса автомобиля с ABS: 1 — щит тормозного механизма; 2 — датчик ABS; 3 — передняя колодка; 4 — распорная планка; 5 — колесный цилиндр; 6 — рычаг привода стояночного тормоза; 7 — задняя колодка; 8 — задающий диск датчика ABS; 9 — тормозной барабан

Тормозной механизм заднего колеса автомобиля с ABS: 1 — щит тормозного механизма; 2 — датчик ABS; 3 — передняя колодка; 4 — распорная планка; 5 — колесный цилиндр; 6 — рычаг привода стояночного тормоза; 7 — задняя колодка; 8 — задающий диск датчика ABS; 9 — тормозной барабан

Тормозной механизм заднего колеса автомобиля с ABS: 1 — щит тормозного механизма; 2 — датчик ABS; 3 — передняя колодка; 4 — распорная планка; 5 — колесный цилиндр; 6 — рычаг привода стояночного тормоза; 7 — задняя колодка; 8 — задающий диск датчика ABS; 9 — тормозной барабан

На автомобиле, оборудованном ABS, следует отсоединить датчик скорости вращения колеса от тормозного щита во избежание повреждения датчика.

1

Головкой Е-8 отворачиваем винт крепления датчика…

Головкой Е-8 отворачиваем винт крепления датчика…

Головкой Е-8 отворачиваем винт крепления датчика…

12

…и вынимаем датчик из отверстия в кронштейне, закрепленном на щите тормозного механизма.

…и вынимаем датчик из отверстия в кронштейне, закрепленном на щите тормозного механизма.

…и вынимаем датчик из отверстия в кронштейне, закрепленном на щите тормозного механизма.

Далее все работы показаны на автомобиле без ABS. Об отличиях будет оговорено особо.

14ppppppppppp

Шестигранной головкой «на 7» отворачиваем два направляющих штифта колеса.

Шестигранной головкой «на 7» отворачиваем два направляющих штифта колеса.

Шестигранной головкой «на 7» отворачиваем два направляющих штифта колеса.

ззззззз

Снимаем тормозной барабан.

Снимаем тормозной барабан.

Снимаем тормозной барабан.

Если автомобиль оборудован ABS, то под барабаном установлен задающий диск датчика.

Внимание! Не нажимайте педаль тормоза после снятия барабана, так как поршни могут полностью выйти из цилиндра.

DSC_09

Если барабан снять не удается, то, равномерно поворачивая его, молотком с пластмассовым наконечником (или обычным молотком через деревянный брусок) наносим удары по торцу барабана.

Если барабан снять не удается, то, равномерно поворачивая его, молотком с пластмассовым наконечником (или обычным молотком через деревянный брусок) наносим удары по торцу барабана.

Если барабан снять не удается, то, равномерно поворачивая его, молотком с пластмассовым наконечником (или обычным молотком через деревянный брусок) наносим удары по торцу барабана.

Далее необходимо утопить поршни внутрь рабочего цилиндра. Для этого…

DSC_9001ооо

…двумя монтажными лопатками надавливаем на колодки, опираясь на буртик тормозного щита.

…двумя монтажными лопатками надавливаем на колодки, опираясь на буртик тормозного щита.

…двумя монтажными лопатками надавливаем на колодки, опираясь на буртик тормозного щита.

хх

Поддев отверткой, выводим из зацепления с колодкой крючок верхней стяжной пружины…

Поддев отверткой, выводим из зацепления с колодкой крючок верхней стяжной пружины…

Поддев отверткой, выводим из зацепления с колодкой крючок верхней стяжной пружины…

DSC_900ж0

…и снимаем пружину.

…и снимаем пружину.

…и снимаем пружину.

DSC_9001ж

Выводим верхние упоры колодок из прорезей поршней цилиндра и вынимаем распорную планку.

Выводим верхние упоры колодок из прорезей поршней цилиндра и вынимаем распорную планку.

Выводим верхние упоры колодок из прорезей поршней цилиндра и вынимаем распорную планку.

DSC_101311111жж

Поддев отверткой, выводим из зацепления с колодкой крючок нижней стяжной пружины…

Поддев отверткой, выводим из зацепления с колодкой крючок нижней стяжной пружины…

Поддев отверткой, выводим из зацепления

Самостоятельная замена задних колодок Лада Приора с ABS и без

В зависимости от условий эксплуатации и стиля езды, задние тормозные колодки «ходят» от 50 до 70 тыс км пробега. Так же ресурс колодок зависит и от них самим. Более дешевые колодки низкого качества будут изнашиваться быстрее, чем оригинальные или качественные их аналоги.

Прежде чем задуматься о замене колодок, сначала необходимо их проверить, выработали ли они свой ресурс.

Проверка задних тормозных колодок Лада Приора

Проводить проверку задних колодок лучше на эстакаде или смотровой яме. На щите тормозного механизма можно увидеть специальное смотровое отверстие, закрытое резиновой заглушкой.

Проверка задних колодокПроверка задних колодок

Вынимаем резиновую заглушку и оцениваем состояние колодок. Толщина рабочей поверхности колодки должна быть не менее 1,5 мм. Если меньше, такие колодки требуют замены.

Если вы обнаружили на колодках сколы или борозды, такие колодки так же желательно заменить, так так эффективность торможения падает.

Какие задние колодки выбрать для Lada Priora

Прежде чем определиться с маркой колодок, необходимо точно знать имеет ли ваш автомобиль систему ABS или нет. Колодки для Приоры с абс и без абс разные.

Задние тормозные колодки на Приору с ABS

  • Pilenga BSP1005N с ABS цена от 600 руб
  • AT AT2090-118BP (чехтя) цена от 400 руб
  • АВТОРЕАЛ АВ18-3502090 цена от 400 руб

Задние колодки на Приору без ABS

  • Pilenga BST1002N цена от 500 руб
  • Начало 2108-3502090 цена от 400 руб
  • Bosch 0986487219 цена от 800 руб
  • Fortech FB-2102 цена от 500 руб

Определить наличие датчика ABS не сложно. Он так же расположен на щите тормозного механизма. Как выглядит датчик можно увидеть на фото.

датчик ABS приорадатчик ABS приора

Тормозная система Лады Приоры с ABS немного отличается от модели без датчика. Конструктивные отличия можно увидеть на фото.

Инструкция по замене задних колодок на Приоре

Итак, прежде чем приступить к замене колодок открутим для начала датчик ABS, чтобы в процессе демонтажа старых колодок не повредить его.

датчик ABS Приорадатчик ABS Приора

Датчик держится на одном винте. Для того, чтобы его открутить нам потребуется головка звездочка Е-8.

Замена задних колодок на Приоре без датчика ABS

С помощью ключа или головки на «7» откручиваем два направляющих колеса. Откручиваем аккуратно, если ключем не получается, лучше взять головку, чтоб не сорвать резьбу.

Откручиваем направляющие колесаОткручиваем направляющие колеса

Далее снимаем барабан. Он может сниматься легко или туго, если идет туго, следует аккуратно постучать молотком с обратной стороны. Стучать следует равномерно.

барабан задний приорабарабан задний приора

!!! Если автомобиль с датчиком ABS, под тормозным барабаном расположен специальный задающих диск датчика

.После того, как мы сняли барабан, следует сдавить поршни рабочего цилиндра. Для этого с помощь отверток надавить на поршень и попытаться утопить его внутрь цилиндра с обоих сторон.

сжимаем поршни цилиндрасжимаем поршни цилиндра

Далее при помощи отвертки аккуратно вынимает из паза верхнюю стяжную пружину как показано на фото

снимаем стяжную пружинуснимаем стяжную пружину

Теперь снимаем распорную планку между колодками. Для этого сначала отодвинем верхнюю часть колодок из цилиндра

снимаем распорную планкуснимаем распорную планку

Поддеваем и снимаем нижнюю стяжную пружину колодок

снимаем нижнюю пружинуснимаем нижнюю пружину

Так же с помощью отвертки снимаем стяжные пружины колодок.

снимаем пружину прижимную колодкиснимаем пружину прижимную колодки

Снимаем переднюю колодку. На задней колодке прикреплен привод стояночного тормоза. Его необходимо отсоединить от колодки.

Снимаем колодку переднююСнимаем колодку переднюю

Снимаем колодку заднююСнимаем колодку заднюю

Для этого вытаскиваем при помощи пассатижей фиксирующий шплинт как показано на фото

снимаем привод стояночного томрозаснимаем привод стояночного томроза

После этого вынимаем палец и убираем рычаг в сторону, его необходимо будет закрепить на новой тормозной колодке.

В итоге у нас должно получится так:

колодки в разобранном видеколодки в разобранном виде

Производим сборку в обратной последовательности внимательно и аккуратно, ничего не забыв поставить.

После того, как мы все собрали, необходимо произвести регулировку стояночного тормоза (ручника).

Регулировка ручника Лада Приора своими руками

Крутим регулировочную гайку по часовой стрелке, тем самым натягивая тросики ручника. Полный ход рычага ручника должен составлять от 2 до 4 зубцов (щелчков). При правильной настройке ручника, в опущенном состоянии рычага ручника, колеса должны свободно вращаться. После регулировки контргайкой фиксируем регулировочную гайку.

Регулировка ручника на ПриореРегулировка ручника на Приоре

На этом замена задних колодок на Приоре и регулировка ручника закончены. Если у вас возникают какие-либо вопросы задавайте их в комментариях.

Замена задних тормозных колодок Лада Приора с АБС и без: видеоинструкция

Пошаговая замена задних тормозных колодок Лада ПриораЗамена тормозных колодок является обязательной процедурой на любом автомобиле. Они устанавливаются как спереди, так и сзади, обеспечивая торможение машины. Однако они подвержены износу, ввиду чего может серьезно ухудшиться тормозной эффект. Для разных автомобилей предусмотрен различный пробег перед проведением процедуры. Запрещено использовать автомобиль, если толщина деталей не превышает 1,5 мм. В таком случае следует установить новые комплектующие. Сегодня поговорим о том, как производится замена задних тормозных колодок на Лада Приора седан и универсал, и посмотрим видео, для лучшего восприятия.

Читайте также: Как поставить задние дисковые тормоза на Лада Приора

Подготовительные процедуры

замена задних тормозных колодок Лада ПриораИтак, если вы решили установить новые колодки, обратите внимание, что они продаются исключительно комплектом. Поодиночке их менять нельзя, не менее двух, на обоих передних или задних колесах разом. Для того чтобы провести процедуру нужно будет провести некоторые подготовительные процедуры. Рассмотрим их вкратце:

  • подготовьте набор гаечных ключей, которые будут использоваться в работе, а также молоток и минусовую отвертку;
  • удостоверьтесь в том, что уровень тормозной жидкости ниже максимального. Если ее много, частично нужно будет ее слить;
  • поднимите машину на домкрате, снимите с ручника.

Когда все будет готово, можно приступать. О том, как проходит работа, далее.

Ход работы

 замена задних тормозных колодок ПриораПервоначально необходимо снять одно или два колеса сразу. Как только вы справитесь с этой задачей, нужно скрутить штифты и демонтировать тормозной барабан. Делается это путем сбивания. Воспользуйтесь проставкой и молотком, чтобы не погнуть конструкцию.

Далее выполняем следующие действия:

  1. К тормозной колодке прицеплены две пружины. Их необходимо поочередно снять. Сначала в ход идет верхняя деталь, затем нижняя.
  2. Далее наступает очередь прижимной пружины. Снимаем ее.
  3. Теперь перед вами доступна передняя колодка, и демонтировать ее будет несложно.
  4. Как только первая колодка снята, необходимо устранить распорную планку.
  5. Теперь наступает очередь второй прижимной пружины, которая удерживает заднюю колодку. Выводим из зацепления.
  6. Извлекаем рычаг детали из отверстия наконечника тросика ручника, извлекаем шплинт.
  7. Последний шаг – демонтаж шайбы и пальца. Все. Задняя колодка доступна для демонтажа.

Перед тем как установить новые детали, необходимо очистить систему от грязи и пыли, скопившихся внутри. Сборка осуществляется в обратном порядке, но с некоторыми нюансами. Во-первых, вернуть в зацепление прижимную пружину не так и просто, поэтому здесь нам поможет нижняя стяжная пружина. Зацепите ее за конец прижимной и отверткой подтяните к колодке. Поршни должны переместиться к середине цилиндра, это делается с помощью специальных монтажных лопаток.

Как только работы будут окончены, необходимо откалибровать колодки. Для этого хватит нескольких нажатий на педаль тормоза. Если какие-либо моменты остались вам непонятными, вы можете просмотреть видеоинструкцию на нашем сайте. В работе нет ничего сложного, необходимо лишь выделить немного времени.

Замена задних колодок на приоре

Замена задних тормозных колодок (в барабанах) на автомобилях Лада

Замена задних колодок на приоре

Минимально допустимая толщина фрикционных накладок тормозных колодок 1,5 мм. Менять задние колодки следует только комплектом сразу на двух задних колесах. В противном случае автомобиль может уводить в сторону. На всех современных автомобилях Лада (XRAY, Веста, Ларгус, Гранта, Приора, Калина и Нива) замена задних колодок выполняется аналогично без существенных отличий.

Потребуется. новые задние тормозные колодки, набор ключей и снять машину со ручного тормоза.

Проверить уровень тормозной жидкости, если он около отметки «MAX», тогда откачайте часть жидкости. Машину поднимите на домкрат и снимите колесо. Далее:

  1. отвернуть направляющие штифты.
  2. снять барабан со ступицы, сбивая его ударами молотка через деревянную проставку.

Замена задних колодок на приоре отвернуть направляющие штифты барабана Замена задних колодок на приоре снять барабан со ступицы колеса

Далее по порядку:

  1. выводим из зацепления с колодкой пружины.
  2. и снимаем сначала верхнюю пружину.
  3. затем нижнюю.

Замена задних колодок на приоре выводим из зацепления с колодкой пружины Замена задних колодок на приоре снимаем сначала верхнюю пружину Замена задних колодок на приоре затем нижнюю пружину

  1. выводим из зацепления с колодкой прижимную пружину.
  2. снять переднюю колодку.
  3. снять распорную планку.

Замена задних колодок на приоре выводим из зацепления с колодкой прижимную пружину Замена задних колодок на приоре снять переднюю колодку Замена задних колодок на приоре снять распорную планку

  1. отсоединив от задней колодки прижимную пружину опускаем колодку.
  2. выводим рычаг задней колодки из отверстия наконечника троса ручного тормоза.

Замена задних колодок на приоре отсоединив от задней колодки прижимную пружину опускаем колодку Замена задних колодок на приоре выводим рычаг задней колодки из отверстия наконечника троса ручного тормоза

  1. вытаскиваем шплинт из отверстия.
  2. снять шайбу.
  3. вытащить палец.

Замена задних колодок на приоре вытаскиваем шплинт из отверстия Замена задних колодок на приоре снять шайбу Замена задних колодок на приоре вытащить палец

Перед установкой новых тормозных колодок следует очистить от грязи и протереть детали заднего тормоза. Сборка производится в обратной последовательности. Для установки прижимной пружины с колодкой используем нижнюю стяжную пружину, зацепив ее конец за крюк прижимной пружины. Натягиваем пружину отверткой и вставляем крючок пружины в отверстие колодки.

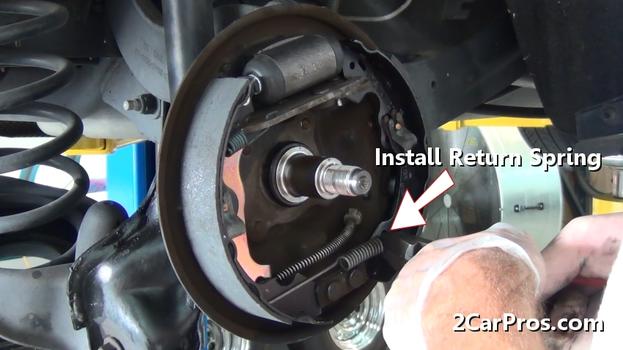

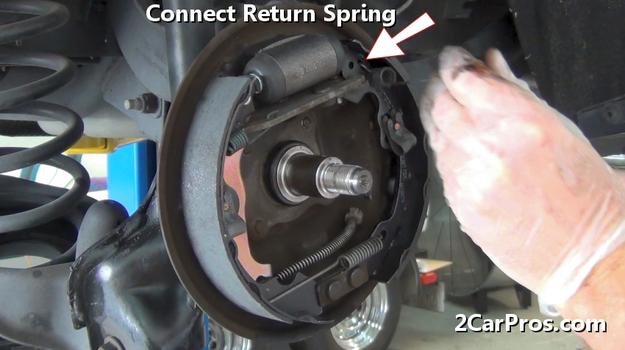

Замена задних колодок на приоре спользуем нижнюю стяжную пружину, зацепив ее конец за крюк прижимной пружины Замена задних колодок на приоре сводим колодки двумя монтажными лопатками

Переместить поршни к центру цилиндра, сведя колодки двумя монтажными лопатками. После окончания работ нажмите 2-3 раза на педаль тормоза, чтобы подвести колодки к барабану. Для наглядности весь процесс также показан на видео:

Напомним, периодически следите за исправностью тормозной системы и вовремя меняйте передние тормозные диски .

Замена задних тормозных колодок на Приоре — инструкция

Срок службы задних тормозных колодок Приоры достаточно большой, но при условии, что качество комплектующих достойное. Даже заводские могут спокойно отходить более 50 000 км при бережной эксплуатации без резких торможений и маневров с использованием ручника. Но бывают и такие экземпляры, что после первых 10 000 км уже начинают проявлять ужасный звук при работе, а эффективность резко снижается.

Если вы решились на замену, то ниже постараюсь привести подробную инструкцию по замене задних колодок на Приоре с детальным фото отчетом проделанной работы. Итак, прежде всего стоит сказать о том инструменте, который понадобится для всей этой работы:

  1. Отвертка плоская и крестовая
  2. Плоскогубцы и длинногубцы
  3. Головка на 7 глубокая и вороток
  4. Головка на 30 (если обычном способом не удается снять задний барабан)

Замена задних колодок на приоре

Порядок работы при замене задних колодок автомобиля Лада Приора

Для начала необходимо поднять заднюю часть автомобиля домкратом и подставить надежные упоры помимо домкрата. Затем постараться снять барабан, для чего необходимо открутить две направляющие шпильки:

Замена задних колодок на приоре

Повторюсь, если обычном способом барабан снять не получается, то можно открутить гайку крепления ступицы и снять его вместе с ней. В итоге, получается даже удобнее, так как ступица не будет мешать при снятии механизмов тормозов:

Замена задних колодок на приоре

Теперь нам понадобится такой инструмент, как длинногубцы. Ими необходимо извлечь шплинт рычага ручного тормоза, как показано наглядно на снимке ниже:

Замена задних колодок на приоре

Затем можно приступать к демонтажу правой пружины снизу, поддев ее либо отверткой, либо оттянув немного пассатижами, пока она на соскочит:

Замена задних колодок на приоре

Далее с обеих сторон нужно снять маленькие пружинки, которые фиксируют колодки в вертикальном положении, они находятся по бокам. На фото ниже это очень хорошо видно:

Замена задних колодок на приоре

Когда с ними справились, можно пытаться снять колодки. Для этого даже не обязательно извлекать верхнюю пружину, можно просто приложив большое усилие, развести их в верхней части в стороны:

Замена задних колодок на приоре

Тем самым освободив от пластины, они самопроизвольно упадут вниз:

Замена задних колодок на приоре

При замене задних колодок на Приоре стоит учесть одну немаловажную деталь, что после установки новых, барабан может просто напросто не одеться. Если такое случилось, то необходимо ослабить немного трос ручника, который находится под днищем автомобиля в задней его части. Ослаблять нужно до тех пор, пока барабан не оденется без лишних препятствий. Устанавливаем все снятые детали в обратной последовательности и не забываем, что первые несколько сот километров не стоит прибегать к резкому торможению, так как механизмы новые и должны притереться.

Замена задних тормозных колодок Лада Приора (Lada Priora)

Подробности Родительская категория: Ремонт (руководство для) автомобилей Лада Приора

Замена задних колодок на приоре Операции выполняемые при замене тормозных колодок тормозного механизма заднего колеса на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

Дополнительно хотелось отметить что механизмы задних тормозов у Приоры и десятого семейства идентичны, в связи с чем снятие и установку колодок можно выполнить по процедуре снятия задних колодок на автомобиле ВАЗ 2110 2111 2112 (инструкция приведена с цветными картинками). Минимально допустимая толщина фрикционных накладок тормозных колодок 1,5 мм. Колодки заменяют в следующих случаях:

– толщина фрикционных накладок менее допустимого значения;
– поверхность накладок замаслена;
– фрикционная накладка непрочно соединена с основанием;
– накладки имеют глубокие борозды и сколы.

Иструмент необходимый для замены задних колодок на автомобиле ВАЗ на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

Вам потребуются: ключ «на 7», отвертка с плоским лезвием, монтажная лопатка, молоток, пассатижи или бородок для снятия стяжных пружин.

Включите I передачу и установите упорные бруски под передние колеса.
2. Убедитесь, что рычаг стояночного тормоза опущен до упора вниз (автомобиль расторможен).
3. Снимите колесо и очистите тормозной механизм от грязи.
4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «MAX» или приближается к ней, откачайте из бачка часть жидкости, иначе при замене колодок она может выплеснуться.
5. Снимите тормозной барабан (см. «Снятие и установка тормозного барабана заднего колеса на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora) »).
6. Бородком или плоскогубцами снимите верхнюю стяжную пружину.

Замена задних колодок на приоре

7. Аналогично снимите нижнюю стяжную пружину.

Замена задних колодок на приоре

8. Снимите направляющую пружину передней колодки.

Замена задних колодок на приоре

9. Снимите переднюю колодку.

Замена задних колодок на приоре
10. Снимите разжимную планку.

Замена задних колодок на приоре

11. Снимите направляющую пружину задней колодки, а затем заднюю колодку, отсоединив приводной рычаг от наконечника троса стояночного тормоза.

Замена задних колодок на приоре
12. Выньте шплинт.

Замена задних колодок на приоре

13. Снимите опорную шайбу с пальца приводного рычага задней колодки.

Замена задних колодок на приоре
14. Снимите приводной рычаг задней колодки.

Замена задних колодок на приоре

15. Надавите на палец приводного рычага и выньте палец из колодки.

Замена задних колодок на приоре
16. Установите новые колодки в порядке, обратном снятию. При установке вставьте верхние концы колодок в пазы поршня.17. Сведите тормозные колодки двумя монтажными лопатками, чтобы переместить поршни к центру цилиндра.

Замена задних колодок на приоре

Установите тормозной барабан в порядке, обратном снятию. На стоящем на земле автомобиле два-три раза нажмите на педаль тормоза, чтобы подвести колодки к барабану.

Добавить комментарий

Источники: http://xn--80aal0a.xn--80asehdb/do-my-self/repair/repair-lada-vesta/456-zamena-zadnih-tormoznyh-kolodok-lada-kalina-lada-granta-i-lada-priora.html, http://zarulemvaz.ru/zamena-zadnix-tormoznyx-kolodok-na-priore-instrukciya/, http://www.autosecret.net/tormoznaya-sistema-vaz-2170-2171-2172/tormoznye-mehanizmy-zadnih-koles-vaz-2170-priora/600-zamena-tormoznyh-kolodok-zadnego-kolesa

Замена задних тормозных колодок Лада Приора

Минимально допустимая толщина фрикционных накладок тормозных колодок 1,5 мм.

Вам потребуются: ключ «на 7», отвертка с плоским лезвием, монтажная лопатка, молоток, пассатижи.

1. Включите I передачу и установите противооткатные упоры («башмаки») под передние колеса.

2. Проверьте, что рычаг стояночного тормоза опущен до упора вниз (автомобиль расторможен).

3. Снимите колесо и очистите тормозной механизм от грязи.

4. Если уровень тормозной жидкости
в бачке главного тормозного цилиндра находится на метке «MAX» или приближается
к ней, откачайте из бачка часть жидкости.

 5. Снимите тормозной барабан (см. «Снятие и установка тормозного барабана заднего колеса»).

6. Подденьте отверткой и снимите верхнюю…

7. …и нижнюю стяжные пружины.



8. Снимите направляющую пружину передней колодки…

9. …затем переднюю колодку.

10. Снимите разжимную планку.

11. Снимите направляющую пружину
задней колодки, а затем заднюю колодку,
отсоединив приводной рычаг от наконечника троса стояночного тормоза.

12. Сжав усики пассатижами, выньте
шплинт…

13. …и снимите опорную шайбу с пальца
приводного рычага задней колодки.





14. Снимите приводной рычаг задней колодки. Выньте палец из колодки.

15. Установите новые колодки и все детали в порядке, обратном снятию. При установке вставьте верхние концы колодок в пазы поршней.

16. Сведите тормозные колодки двумя
монтажными лопатками, чтобы переместить поршни к центру цилиндра. Установите тормозной барабан в порядке, обратном снятию. На стоящем на земле
автомобиле два-три раза нажмите на педаль тормоза, чтобы подвести колодки
к барабану.

Поделиться в социальных сетях:

🚘 Замена задних тормозных колодок Лада Приора

Поддомкрачиваем автомобиль или поднимаем его на подъемнике. Открутите заднее колесо.

Снимите задний барабан. Для этого головкой на 7 открутите штифты.

Снимите задний барабан

Снимите задний барабан

Желательно обработать поверхность и отверстия «вэдэшкой».

Желательно обработать поверхность и отверстия «вэдэшкой»

Если у Вас не получилось легко снять задний барабан, вставьте два болта м8.

Вставьте два болта м8

Равномерно крутите их головкой на 13. Закрутив почти до конца, открутите назад.

Равномерно крутите их головкой на 13. Закрутив почти до конца, открутите назад

Снимите задний барабан

Снимите крючком пружину.

Снимите крючком пружину.

Снимите крючком пружину.

Снимите отверткой прижимную пружину с другой стороны. Пружина находится под лапкой на трос ручного тормоза.

Снимите отверткой прижимную пружину с другой стороны

Снимите отверткой прижимную пружину с другой стороны

Снимите отверткой прижимную пружину с другой стороны

Проверьте состояние планки, пружин, цилиндра и при необходимости совершите замену.

Проверьте состояние планки

Переставьте планку ручника на новую колодку.

Переставьте планку ручника на новую колодку

Оденьте трос ручного тормоза.

Оденьте трос ручного тормоза

Натяните прижимную пружину.

Натяните прижимную пружину

Поставьте планку и вторую колодку.

Поставьте планку и вторую колодку

Спасибо за подписку!

Наденьте прижимную пружину с другой стороны.

Наденьте прижимную пружину с другой стороны

Установите верхнюю пружину.

Установите верхнюю пружину

Установите нижнюю пружину.

Установите нижнюю пружину

Установите тормозной барабан. Не забудьте почистить посадочное место для барабана щеткой по металлу.

Установите тормозной барабан

Закрутите штифты. Ослабьте на пару витков гайку ручника, предварительно сняв подушку глушителя.

Ослабьте на пару витков гайку ручника, предварительно сняв подушку глушителя

После замены колодок, рекомендуется проверить уровень тормозной жидкости.

Замена задних тормозных колодок Lada Priora + Видео

Тормозная система любого автомобиля – крайне ответственный узел и требует особых условий обслуживания. Тормоза отвечают за безопасность водителя и пассажира не только при обычном и спокойном движении, но и в экстренной ситуации.

Замена задних тормозных колодок

Важной составляющей любой тормозной системы являются колодки, которые, прижимаясь к тормозному диску, силой трению останавливают вращающееся колесо, а в последующем и сам автомобиль. Поэтому замена тормозных колодок является обязательным мероприятием/

Признаки неисправности тормозных колодок

  • Ухудшение эффективности торможения
  • Появление характерного свиста при нажатии на педаль тормоза

Порядок замены тормозных колодок на Lada Priora

1. Поставьте машину на ровную площадку, включите первую скорость, а под колеса установите противооткатные упоры. Не поднимайте ручной тормоз, иначе это усложнит процесс замены колодок.

2. Ослабьте колесные болты и поднимите колесо. Выкрутите болты до конца и снимите колесо.

3. Перед вами будет висеть барабан, который необходимо снять. Открутите направляющие с помощью ключа на 6. Если зацепиться будет не за что, то можно воспользоваться помощью небольших тисок. Зажмите в тиски направляющую и выкрутите ее.

4. Снимите барабан. Бывают случаи, когда попросту прикипел и не двигается с места. Возьмите резиновый молоток и сбейте его с торца, постукивая по всей окружности. Старайтесь бить предельно аккуратно, так как материал, из которого изготовлен барабан, очень хрупкий и есть риск расколоть его полностью.

5. После того, как барабан будет демонтирован, можно приступать к снятию самих колодок. Снимите шплинт, фиксирующий рычаг ручного тормоза и освободите его от пружины.

6. Освободите колодки от пружины, фиксирующей их снизу. Затем отсоедините пружины, которые крепят колодки в вертикальной плоскости. Последнюю пружину следует снимать с особой осторожностью, придерживая поршни тормозного цилиндра. Если они выйдут наружу, то произойдет утечка тормозной жидкости, поэтому одной рукой старайтесь придерживать поршни.

7. Во время установки новых колодок, свяжите поршни большим слоем ниток, и после установки просто отрежьте нитку и избавьтесь от остатков.

8. Установку колодок производят в обратной последовательности. В конце работы подтяните трос ручного тормоза. Для подтяжки используйте гайки, расположенные под машиной.

Видео - Как поменять задние тормозные колодки Ваз, Калина, Гранта, Приора

Выполнение замены тормозных колодок: когда и как

Вы можете не думать о замене тормозных колодок вашего автомобиля, пока они не начнут шуметь или ваш механик не скажет, что они истончаются. Итак, как долго они обычно длятся? А когда стоит подумать о их замене? Кроме того, если вы планируете самостоятельно заменить тормозные колодки, что вам следует знать?

Проверка на долговечность

Срок службы тормозных колодок зависит от ряда факторов, таких как тип автомобиля, индивидуальные привычки водителя и погодные условия.Тормозные колодки в автомобиле пригородных поездов, который в основном ездит по шоссе, могут прослужить 50 000 миль, а тормозные колодки спортивного автомобиля - менее 20 000 миль.

Регулярный осмотр - это верный ключ к определению, когда вам следует задуматься о замене тормозных колодок. Большинство колодок начинают свою жизнь с толщиной фрикционного материала примерно 12 мм, и большинство механиков предлагают заменять их, когда они достигают 3 или 4 мм. Вам следует заменить тормозные колодки вашего автомобиля до того, как опорная пластина начнет выдавливать тормозные диски - осложнение, которое может сделать работу еще более дорогостоящей.

Проверка собственных тормозных колодок занимает всего несколько минут и не требует ничего, кроме фонарика и смотрового зеркала. Однако вам, возможно, придется лечь на спину, чтобы хорошо рассмотреть внутреннюю тормозную колодку на некоторых моделях. Помимо визуального осмотра, любые необычные звуки, которые вы можете услышать, такие как визг, скрип или трение, могут указывать на износ или неисправность. Если тормозные колодки изношены неравномерно, это также должно указывать на проблему с тормозной системой. Тяга автомобиля или вибрация тормозов обычно не связаны с проблемой тормозных колодок, но обязательно должны побудить вас проверить тормозную систему.

Ключ DIY Ti пс

Для многих мастеров своими руками, помимо замены моторного масла, замена тормозных колодок - это первое, чему они учатся. По большей части это простая работа, но есть пара вещей, которые вы должны помнить:

  • Безопасность прежде всего. Хотя замена тормозных колодок кажется простой, имейте в виду, что тормоза являются важным элементом безопасности. В первый раз, когда вы сделаете что-то подобное, возьмите под руку друга, который уже делал это раньше и который проведет вас через работу.Если этого не сделать, вы можете смотреть обучающие видеоролики в Интернете, читать руководства по ремонту или проконсультироваться с местным экспертом NAPA Auto Parts. Всегда дважды проверяйте свою работу - когда дело касается тормозной системы вашего автомобиля, здесь нет права на ошибку.
  • Калибровочные суппорты . Непосредственно перед установкой новых тормозных колодок необходимо сжать поршни суппорта. Для этого может потребоваться специальный инструмент в случае задних суппортов со встроенным стояночным тормозом или многопоршневых суппортов. После установки новых колодок и установки суппорта тормоза станут очень слабыми.Подкачайте тормоза, прежде чем снова поставить машину на землю. Попросите друга помочь вам убедиться, что колеса не поворачиваются при торможении.

Ознакомьтесь со всеми продуктами тормозной системы, доступными на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта. Для получения дополнительной информации о замене тормозных колодок поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Изображение предоставлено Flickr

Статьи по теме

.

Как заменить тормозные колодки и барабаны менее чем за 90 минут

Мы - команда сертифицированных ASE механиков, которые создали это руководство по обслуживанию. Узнайте, что не так с задними тормозами вашего автомобиля и как их заменить тормозные колодки и барабаны. У нас также есть ссылка, которая покажет вам, как замените колесные цилиндры, если у вас протекает или вы хотите их заменить в качестве профилактического обслуживания.

Обзор ремонта

  • Удалить заклинивший задний тормозной барабан
  • Снять тормозные колодки
  • Совместите новые тормозные колодки со старыми колодками
  • Установите новую обувь
  • Установить новый или отремонтированный тормозной барабан
  • Отрегулируйте башмаки по барабану
  • Установите новый тормозной барабан
  • Установить тормозные колодки на тормозной барабан
  • Проверить работу тормоза

Как это работает?

Некоторые автомобили оснащены тормозной системой, которая называется диско-барабанной установкой.Это относится к стилю тормозов на передней и задней части автомобиля. Задние барабанные тормоза многие годы были стандартом в автомобильной промышленности. Барабанные тормоза обычно дешевле производить, чем дисковые тормозные системы. но они менее эффективны, чем их задние дисковые тормоза. Вот почему на задней панели только автомобиля. Колодки тормозные приобретаются комплектами по четыре, две с каждой стороны. Может быть два разных тормозные колодки с каждой стороны.Первичный башмак имеет немного меньший фрикционный материал. Этот башмак идет к передней части автомобиля, а дополнительный башмак, который имеет немного больше материал, который обращен к задней части автомобиля. Некоторые автомобили используют тормозные колодки с одинаковое количество фрикционного материала, и в этом случае не имеет значения, как они установлены.

На барабанных тормозах работа аварийного торможения осуществляется задними тормозными колодками. Механический Система активации аварийного тормоза использует тот же принцип выталкивания колодок наружу против барабана, помогая удерживать автомобиль на месте.Автомобили с задним диском тормоза будут использовать меньший барабанный тормоз в центре ротора для Аварийный тормоз.

СПОНСИРУЕМЫЕ ССЫЛКИ

Что идет не так?

При нормальных условиях движения трение между колодкой и барабаном удалит тормозной материал с колодки. Когда тормозной материал изнашивается сверх установленных пределов педаль тормоза будет двигаться ниже, чем следовало бы, что дает валку, тормоза не тоже работает.Как правило, если стояночный тормоз автомобиля не работает или педаль тормоза доходит до конца Его бросок, задние тормозные колодки необходимо проверить на предмет замены. Утечки тормозной жидкости также могут быть проблемой, поскольку уплотнения колесных цилиндров могут протекать, покрывая тормозные колодки тормозной жидкостью. Также, если уплотнение заднего моста протекает, тормозные колодки можно покрыть трансмиссионным маслом, обувь схватить и запереть. Кажется странным, что масло и тормозная жидкость могут тормоза блокируются, потому что можно подумать, что это может привести к проскальзыванию тормозов и слайд делает их действие еще меньше, но это не так.

Задние барабанные тормоза имеют тенденцию к захвату и блокировке даже без введения тормозная жидкость или трансмиссионное масло. Это связано с более чем изношенная обувь контактирует со слишком большой поверхностью внутри барабана. Блокировка может быть из-за тормозная колодка подпружинена, что позволяет верху и низу башмак для контакта с барабаном. Центр обуви должен быть единственной частью, которая контактирует с барабаном.

Сколько это стоит?

При замене тормозных колодок и барабанов стоимость всегда остается в тени, но это действительно не место экономить на качестве.Новый OEM (Производитель оригинального оборудования) обувь сделана из лучшего материала и будет превосходить более дешевые тормоза в долгосрочной перспективе. Еще одним отличием обуви будет способ крепления фрикционного материала к каркас обуви или металлическая подкладка. Обычно используются два метода; приклеенные (склеенные) или клепаные. Меньшие туфли имеют тенденцию скрепляться, а большие - заклепками. Размер от обуви во многом зависит, например, стоимость; меньший комплект обуви для компактного машина может стоить от 14 долларов.От 00 до 28 долларов США (США), в то время как большие комплекты обуви могут стоить от 35,00 долларов США и 65,00 долларов США (США). Барабаны обычно стоят от 16 до 35 долларов США. если ты выполняют работу в местном гараже или дилерском центре, и 220 долларов США и 360 долларов США. Вы можете увидеть разницу в цене между тем, чтобы иметь это сделано и сделать это самому - это довольно существенно. На старых автомобилях и пружинах Также можно приобрести комплект оборудования, который стоит около 15 долларов США.

Как долго служат тормозные колодки?

Тормозные колодки обычно служат примерно в два раза дольше, чем передние колодки из-за смещения тормозов автомобиля (соотношение передних и задних колес).Вы можете ожидать обувь и барабан рассчитаны на срок от 30 000 до 40 000 миль в зависимости от вождения повадки и конструкция тормозной системы.

Должен ли я регулировать тормозные колодки?

Барабанные тормоза содержат механизм автоматической регулировки, но иногда он может не работать как задумано и замерзнуть делать до крайности тепло или вода, которые они переносят в автомобиле при нормальном использовании. В некоторых автомобилях есть окно или слот в опорной плите, где вы можете получить доступ к монтажнику вручную настроить тормоза.Если прорезь для доступа не видна, колесо и барабан необходимо снять, чтобы отрегулировать обувь.

СПОНСИРУЕМЫЕ ССЫЛКИ

Посмотрите видео!

Вот видео, как заменить тормозные колодки, барабаны и колесные цилиндры на обычная легковая машина. Мы планируем внедорожник, а также модели с первичными и вторичными рессорами в будущем. Эта статья.

Начало работы

Если вы решили заменить барабанные тормоза самостоятельно, есть несколько специальные инструменты, которые сделают работу намного проще.Инструменты анкерного штифта и пружина инструменты не дадут вам пораниться, пытаясь оторвать их и на. Как и при любом ремонте автомобиля, надевайте соответствующую защитную одежду (маску, перчатки и защитные очки), чтобы не проглотить пыль, создаваемую тормозами.

Перед началом работ припаркуйте автомобиль на ровной площадке при блокировке (четыре блока) передние колеса, чтобы колеса не катились в любом направлении. Стояночный тормоз должен быть выпущенный. Разбирайте только одну сторону за раз, чтобы иметь представление о том, как это вернемся вместе.Это также помогает использовать телефон и быстро сделать снимок. тормозов.

Необходимые инструменты и материалы

  • Замена тормозных колодок и колесного цилиндра
  • Боковые фрезы или насадки (используются только для захвата пружин)
  • Инструменты для снятия тормозной пружины (на некоторых работах)
  • Комплект оборудования тормозной пружины (опция)
  • Набор больших головок
  • Набор отверток
  • Отбойный стержень
  • Набор ключей
  • Тормозная жидкость
  • Магазинные полотенца
  • Вода
  • Молот
  • Долото малое
  • Защитные очки, перчатки и респиратор

Используйте напольный домкрат и поднимите автомобиль, поддерживая его опорами для безопасности.Так же шины необходимо снимать перед работой, а затем снова устанавливать после окончания работы. сделано.

СПОНСИРУЕМЫЕ ССЫЛКИ

Шаг 1

Снимите тормозной барабан: После снятия колеса используйте небольшое зубило с молотком для снятия пылезащитной крышки подшипника. На некоторых машинах барабан просто соскользнет или будет удерживаться зажимами из тонкого листового металла, которые необходимо будет удалить до. Если барабан застрял, продолжайте читать это руководство для получения инструкций по снятию.

Снимите пылезащитный колпачок подшипника и гайка стопора осевого подшипника откроется.

Выберите головку правильного размера, обычно от 22 до 24 мм и снимите стопорную гайку осевого подшипника. Это можно сделать с помощью перемычки.

СПОНСИРУЕМЫЕ ССЫЛКИ

Выдохните барабан и извлеките его из машины вращающим и тянущим движением. Превращение барабан помогает освободить агрегат от оси и тормозных колодок.

Для тормозов без подшипников существует два метода снятия барабана. Обычно тормозной барабан просто отрывается от фланца оси, но ржавчина может иногда застревают барабан. Чтобы удалить застрявший барабан, используйте WD40 и распылите его. между фланцем оси, выступами шпильки и барабаном и оставьте на 15 минут.

Первый способ снять тормозной барабан - это вставить два болта, которые обычно имеют размер 8 мм x1.25, а затем равномерно затяните их, чтобы барабан вытолкнули наружу и можно было его снять.

Второй способ - использовать, если нет отверстий для болтов или если у вас их нет. есть болты. Используйте молоток и ударьте по барабану между шпильками. это будет "толкать" барабан с фланца оси. Соблюдайте осторожность при использовании молотком, чтобы не задеть шпильки колеса. Это лучший способ удалить застрявший тормозной барабан.

СПОНСИРУЕМЫЕ ССЫЛКИ

Посмотрите видео!

Это видео покажет вам, как удалить застрявший барабан.

Шаг 2

Очистите тормоза: Подвесьте на ось ковш, который будет использоваться для отстойника. Этот шаг сведет к минимуму тормозную пыль и сделает работу более чистой. и более приятным.

Используйте обычную воду, чтобы смыть частицы пыли и дать высохнуть. Вытрите воду с ось. Если вы используете садовый шланг для этого шага, будьте осторожны, чтобы не продуть тормозную пыль воздух, когда давление из шланга достигает обуви.Используйте вентилятор особенность насадки, которая помогает удерживать тормозную пыль.

СПОНСИРУЕМЫЕ ССЫЛКИ

Шаг 3

Проверьте тормозные колодки: Проверьте толщину тормозных колодок к новым тормозным колодкам. Каждая обувь может немного отличаться и требует сравнения.

При перегреве тормозных колодок это может треснуть тормозную накладку колодки, что указывает на неисправность, требующую замены.Когда тормозная колодка находится в таком состоянии, большой кусок накладки может отсоединиться. и застревает между башмаком и барабаном, вызывая блокировку колеса.

Шаг 4

Проверка колесного цилиндра: Для проверки колесного цилиндра используйте плоское лезвие (стандартная) отвертка и отодвиньте резиновые колпачки, чтобы проверить наличие тормозной жидкости. что является признаком отказа. Некоторым нравится заменяйте колесные цилиндры каждый раз при выполнении тормозных работ, что является предпочтение человека, выполняющего работу.Если машина достаточно новая, вы можете их оставить если они не протекают. Если автомобиль пробегает много миль или используется в экстремальных условиях услуга вы должны замените их.

Шаг 5

Снятие тормозной колодки: Начните снятие тормозной колодки с определения первичной пружины тормозной колодки. или пружины. (Примечание: в некоторых тормозах используются две первичные пружины.) Внизу представлены два видеоролика. статья, в которой показаны различные конструкции тормозных колодок, пожалуйста, посмотрите их, чтобы получить идея различных видов, доступных для автомобилей, легких грузовиков и внедорожников.

СПОНСИРУЕМЫЕ ССЫЛКИ

Используйте пару боковых ножей, возьмитесь за пружину и потяните ее по направлению к тормозной колодке, пока она не освободится. Это может занять некоторое время делая так, держись там.

Как только пружина будет отпущена, противоположная сторона будет легко снята.

Воспользуйтесь острогубцами, чтобы освободить зажимы тормозной колодки, по одной на каждой колодке.На некоторые типы тормозов вы можете использовать для этого тормозной инструмент.

СПОНСИРУЕМЫЕ ССЫЛКИ

После обоих башмаков прижимных или анкерных зажимов были отпущены, крепко возьмитесь за обе тормозные колодки и слегка потяните наружу, позволит обуви отделить от опорной плиты и тормозного цилиндра.

Когда колодки тормозов освобождены от Опорная пластина потяните пружину троса стояночного тормоза вниз и отпустите трос от рычага стояночного тормоза.

Тормозной набор обуви станет свободным от опорной пластины. Держите комплект обуви вместе, потому что он захочет выйти.

СПОНСИРУЕМЫЕ ССЫЛКИ

Шаг 6

Замените колесный цилиндр: Как мы двигались перед колесным цилиндром должен быть в хорошем состоянии, иначе он протечет и испортит новые тормозные колодки. Если автомобиль довольно новый, вы можете оставить его до следующей остановки тормоза, но если колесный цилиндр старый или протекает, его необходимо заменить.При выходе из строя колесного цилиндра вы потеряете часть тормозной системы. давление, и это может привести к аварии. Также желательно заменить колесо цилиндры в комплекте (обе стороны), если один протекает, другая сторона не может быть далеко позади.

Шаг 7

Установите новые тормозные колодки: Используйте средний размер плоской поверхности для инициирования замены пружины и рычага электронного запекания на новый туфли. Обратите внимание на расположение пружин и башмака.Сейчас было бы хорошо время сделать еще один снимок с помощью телефона. На данный момент тормозной новый комплект пружинного оборудования (комбо-комплект) можно использовать, если тормоза автомобиля перегреты или в машине больше 80000 миль на нем. Пружины могут стать хрупкими и потерять прочность, если они нагреться, а затем остыть.

После распаковки новых тормозных колодок совместите предупреждающие тормозные колодки с новым тормозным комплектом. Они должны быть идентичны в большинство случаев.Иногда у производителя будет обновление, которое может обувь немного другая, но не очень часто.

СПОНСИРУЕМЫЕ ССЫЛКИ

Совместите новые тормозные колодки со старым комплектом на плоском столе или верстаке и начните снимать тормозные пружины и заменять их на новый комплект колодок. Старайтесь не пачкать подкладки нового набора обуви, так как это может исказить их тормозная способность. Если грязь или жир все же попали на накладки попробуйте использовать небольшое количество очистителя тормозов, чтобы удалить его.

Также снимаем рычаг стояночного тормоза и самостоятельно регулятор из старого комплекта обуви. Если саморегулятор резьбового типа разобрать, можно очистить резьбу, добавив небольшое количество тормозной смазки чтобы облегчить ему работу.

Выполните сброс регулятора, отжав регулировочное колесо от штифта, и установите его. на новый башмак вместе с монтажной пружиной или намотайте резьбу внутрь, чтобы сделайте регулятор как можно короче.

После замены всех необходимых компонентов тормоза новый комплект колодок готов к установке.

Перед установкой новых тормозных колодок используйте пару боковых ножей (брусков), чтобы захватить удерживающую пружину стояночного тормоза. его на месте подальше от конца кабеля. Это поможет прикрепить стояночный тормоз. уровень без особых усилий.

СПОНСИРУЕМЫЕ ССЫЛКИ

Установите башмак на подложку. пластину и над колесным цилиндром, удерживая башмаки на месте.Это где механик может использовать три руки.

Удерживая тормозные колодки на месте, установите фиксаторы тормозных колодок.

После установки фиксирующих зажимов переставьте и прикрепите нижнюю тормозная пружина с помощью пары боковых резаков (дамб).

Завершить переустановку нового комплекта тормозных колодок подсоедините одну сторону пружины к тормозной колодке.Прикрепите его к той стороне, которая Вам проще всего получить рычаги воздействия на противоположную сторону.

Используя пару боковых ножей, возьмитесь за пружину и потяните к вспомогательному башмаку при подсоединении. На этом этап сборки вашего ремонта завершен.

СПОНСИРУЕМЫЕ ССЫЛКИ

Для всех тормозных колодок требуется какой-либо регулятор, который необходимо переустановить. а затем повторно отрегулируйте при замене тормозных колодок, а затем выполните точную настройку после барабан переустановлен.

Шаг 8

Повторная установка или замена тормозного барабана: Перед повторной установкой тормозного барабана необходимо заменить или повторно обработать, чтобы обеспечить квадратную поверхность для контакта нового башмака при торможении. Вот пример неравномерного износа (кромки), который влияет на тормозная способность новых тормозных колодок идеально ровная.

Установите заново обработанный или новый тормозной барабан.Установка и снятие барабана при его вращении. Затем каждый раз слегка перемещайте саморегулятор обуви наружу, пока не услышите обувь аккуратно контактирует с барабаном. Этот процесс, возможно, потребуется выполнить несколько раз, чтобы Настройте саморегулятор. Барабан должен свободно вращаться при легком контакте с тормозные колодки.

При замене тормозного барабана совместите новый барабан со старым, они должны быть идентичный матч. Все тормозные барабаны имеют максимальный диаметр, который составляет что его тоже можно переточить.Чем больше металла удаляется, тем менее эффективен барабан будет в отводе тепла. Избыточное тепло может вызвать выцветание тормозов и деформацию барабана. и стать не по кругу. Это условие приведет к неравномерному торможению автомобиля. что небезопасно.

Используйте чистое производственное полотенце и очиститель для тормозов или карбюраторов, чтобы протереть обувь. поверхность. Раньше эти поверхности покрывали Cosmoline, но теперь это уже не так. По-прежнему рекомендуется очистить поверхность от грязи и жира.

После установки барабана вставьте стопорную гайку подшипника барабана вручную, чтобы избежать перекрестной резьбы. Какой-то барабан будет просто наденьте на ось без гайки.

После заправки крепежной гайки ось затяните ее в соответствии со спецификациями производителя обычно между 170 и 240 фут-фунт крутящего момента. В этот момент тормозной барабан должен все еще свободно вращаться с минимальный контакт с тормозными колодками.Если тормозной барабан не раскручивает колодки слишком тугие, и барабан необходимо снять, чтобы отрегулировать обувь внутрь. не думаю, обувь просто изнашивается. Это ошибка, потому что тормоз нагревается вверх и развернуть, что усугубит проблему, пока колесо не остановится прокатка вообще.

Вставьте пылезащитный колпачок подшипника, осторожно ударяя по нему молотком. Эти колпачки изготовлены из тонкого листового металла и могут гнуться и деформироваться, если их сильно забить, и в этом случае они потеряют свою способность удерживать барабан и подлежит замене.После соревнований с обеих сторон следуйте инструкциям на как переустановить колесо и снять машину с домкрата.

Шаг 9

Проверьте тормозную жидкость: Поднимите капот автомобиля и найдите тормоз бачок с жидкостью главного цилиндра. Очистите верхнюю часть главного тормозного цилиндра тканевым полотенцем. затем ослабьте и снимите крышку.

Если уровень жидкости низкий, доливайте тормозную жидкость из герметичной емкости до тех пор, пока уровень достигает линии заполнения.Уровень жидкости может быть низким, а может и не быть.

Установите на место и закрутите крышку резервуара.

Шаг 10

Установите задние тормозные колодки: После сборки обоих колес и автомобиль снова на земле, тормозные колодки готовы к установке на барабан. Используйте ногу и удерживайте педаль тормоза нажатой.

Несколько раз нажмите на рычаг стояночного тормоза.Эта операция даст тормозные колодки проходят окончательную регулировку автоматически с помощью саморегулятора. Это также поможет положению педали тормоза (повышение жесткости).

Каждая замена тормозной колодки отличается, и в некоторых случаях требуется удаление пружины. инструмент. Тормоза барабанного типа более восприимчивы к влаге (воде), которая может снизить тормозную способность.

При замене тормозных колодок проверьте крепеж пружины (возврат и крепление) и замените если он поврежден или сломан.На более крупных транспортных средствах необходима замена пружинного оборудования. каждый раз тормоза меняют. Некоторые тормозные системы необходимо отрегулировать после сборки. Эти системы обычно имеют регулировочный паз, который используется для ручного поворота регулятора. колеса, чтобы получить правильный зазор между башмаком и барабаном. Это хорошая идея прокачать тормозную систему, работа завершена, если воздух попал в система во время работы.

Посмотрите видео!

Вот несколько дополнительных видеороликов, демонстрирующих различные конструкции задних тормозных колодок, это для больших легковых и грузовых автомобилей

Вот видео для японского внедорожника

Есть вопросы?

Если у вас есть вопросы о тормозных колодках или тормозные барабаны посетите наш форум.Если тебе надо машина За советом по ремонту обращайтесь к нашему сообществу механиков, которые с радостью помогут. Наш сервис всегда на 100% бесплатный.

Надеемся, вам понравилось это руководство и видео. Мы создаем полный набор руководства по ремонту автомобилей. пожалуйста подписывайтесь на наш 2CarPros Канал YouTube и почаще проверяйте наличие новых видео, которые почти загружены каждый день.

Статья опубликована 06.06.2018

,

Отправить ответ

avatar
  Подписаться
Уведомление о
