Где на ваз 2110 стоят мозги: где находится и как заменить на ВАЗ 2110-2112

В «Десятках», а также ВАЗ 2112 16 клапанов и других моделях, оснащенными системами БОШ 7.9.7 либо Январь 7.2 в головке установлен один винт М6. С этого винта берется масса на катушки зажигания, а масса непосредственно на управляющий модель берется в салоне. Обычно массой служит приваренная шпилька, установленная на кронштейне блока ЭСУД, в частности, за центральной консолью, за левым экраном. В данном случае на кронштейн масса передается через шпильку, которая заварена на моторном щите, посредине. Также следует отметить, что гайка на этой шпильке обычно не затягивается.

Местоположение блока управления

Теперь рассмотрим вопрос места расположения ЭБУ ВАЗ 2110. Это устройство в Десятке расположено под центральной консолью, в ее нижней части, в частности, под контрольным щитком. Для того, чтобы получить доступ к управляющему модулю, следует с пассажирской стороны демонтировать пластмассовую панель, для этого придется воспользоваться отверткой с крестовым наконечником. Сняв накладку, вы увидите множество различных проводов, штекеров, а также предохранительных устройств. Сам контроллер расположен за ними, он прикручен к планке в горизонтальном положении.

Характерные неисправности: их признаки и причины

Если электронная система управления двигателем дает сбои, это может привести к проблемам в работе силового агрегата. К сожалению, неисправности ЭБУ в отечественных десятках — не редкость, поэтому автовладелец должен знать об основных неполадках, а также причинах их появления.

Для начала рассмотрим симптомы неисправностей:

1. Нет связи с диагностическим тестером. Если в работе мотора стали появляться проблемы, автовладелец может произвести диагностику работоспособности силового агрегата с помощью тестера или ноутбука. Но если ЭБУ не работает, то при попытке связаться с бортовым компьютером автолюбитель увидит, что связь отсутствует.
2. На ЭСУД не поступают сигналы о работе форсунок, системы зажигания, топливного насоса, клапана либо датчика холостого хода. Также могут отсутствовать сигналы и с других исполнительных устройств.
3. Еще один признак — отсутствие реакции на кислородный датчик, контроллер температуры двигателя, датчик положения дроссельной заслонки и другие контроллеры.
4. Признаком поломки могут служить и механические повреждения устройства. Возможно появление трещин на корпусе в результате сильного механического воздействия, могли перегореть радиоэлементы либо проводники (автор видео о ремонте — Павел Ксенон).

Что касается причин, о неполадки в работе электронного блока управления могут произойти в результате:

1. Неквалифицированного вмешательства. Такая причина является одной из самых распространенных. Если автовладелец самостоятельно проводит ремонт электрики либо монтирует противоугонную систему или же доверяет это дело неквалифицированным мастерам, в процессе могут быть допущены ошибки.
2. Часто встречаемая проблема — прикуривание аккумулятора авто от транспортного средства с заведенным мотором. При прикуривании двигатели обоих машин должны быть отключены, в противном случае есть вероятность повреждения «мозгов», это важно помнить.
3. Еще одна проблема, которая встречается не так часто — это спутывание полярности при подключении автомобильной АКБ. Если вы спутаете плюс с минусом, это может не только повредить блок управления, но и вывести из строя сам аккумулятор, что чревато дорогим ремонтом.
4. Причина может заключаться в отключении клемм АКБ при запущенном моторе.
5. Также блок управления может выйти из строя в результате включения стартерного узла с отключенной силовой шиной.
6. Вывести систему управления двигателем может случайно попавший на датчик либо проводку транспортного средства электрод в ходе выполнения сварочных работ.
7. Одна из самых серьезных проблем — попадание воды на ЭБУ. При попадании жидкости в устройство может «накрыться» сама плата.
8. Обрыв на участке электроцепи либо замыкание проводки.
9. Также причиной могут служить неисправности в работе высоковольтной составляющей системы зажигания. К примеру, поломка ЭБУ может быть спровоцирована отказом работоспособности катушки, высоковольтных кабелей, распределительного механизма и т.д.

Инструкция по снятию и замене ЭБУ

Необходимость демонтажа блока ЭСУД 16 клапанного двигателя десятки возникает в случае необходимости проведения ремонта при выявлении неисправностей. Сам процесс ремонта будет зависеть от того, что конкретно произошло в работе ЭБУ. К примеру, если окислились контакты на разъеме модуля, то блок необходимо демонтировать для их зачистки или замены. Если причина кроется в повреждении корпуса, то устройство нужно снимать для замены, если же внутрь попала вода, то модуль следует снять для того, чтобы высушить. Только после того, как вы просушите блок, его можно будет протестировать.

В том случае, если проблема кроется в работоспособности платы и некоторых выгоревших элементах, то ее можно попытаться отремонтировать самостоятельно, перепаяв некоторые компоненты. Но мы бы все же порекомендовали обратиться за помощью к специалистам, особенно, если никогда ранее вы не сталкивались с подобной задачей (автор видео о ремонте управляющего контроллера — Вячеслав Чистов).

Инструменты

Чтобы произвести замену модуля, вам потребуется:

• торцевая головка на 10;
• рукоятка для трещотки;
• крестообразная отвертка.

Последовательность выполнения работы

Перед демонтажем устройства следует отключить минусовую клемму от аккумулятора авто:

1. Транспортное средство необходимо поставить на ровную поверхность, без склонов, при этом нужно поставить авто на стояночный тормоз.
2. Следующие этапы работы выполняют в салоне авто. Вам необходимо осторожно отключить разъем с проводами от блока управления, но перед этим следует отсоединить защелку.

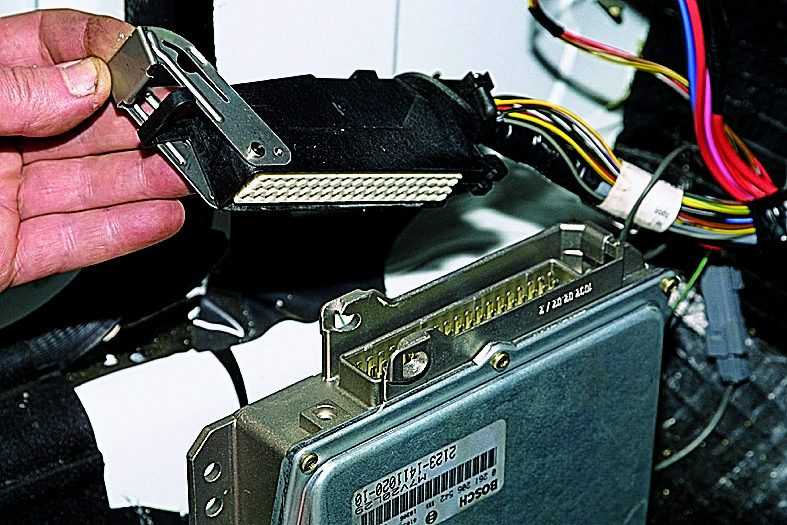

3. Когда вы доберетесь непосредственно до контроллера управления силовым агрегатом, с помощью ключа нужно будет выкрутить две гайки, которые фиксируют модуль на планке.

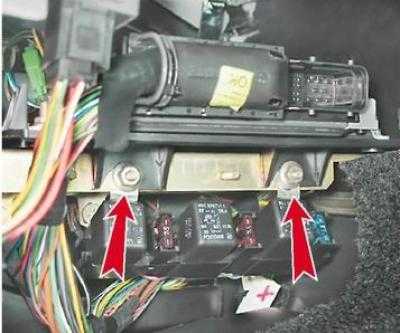

4. После того, как эти гайки будут выкручены, нужно будет немного сдвинуть саму планку в правую сторону, это позволит высвободить ее из зацепления.
5. Выполнив эти действия, управляющий контроллер можно будет демонтировать. Если вы производите замену устройства, то при поломке следует произвести замену модуля на аналогичный, который и был установлен. То есть если у вас стоял ЭБУ Январь 7.2, то ставится такой же модуль. Если блок подлежит ремонту, то его следует отремонтировать, после чего установить на место. Процедура монтажа выполняется аналогичным образом, только в обратной последовательности.

Не занимайтесь ремонтом блока управления, если вам никогда ранее не приходилось сталкиваться с такой задачей!

Фотогалерея «Как правильно демонтировать ЭБУ»

 Загрузка …

Видео «Отсутствие искры и перегорание предохранителя — ремонтируем ЭБУ»

Как быть, если отсутствует искра, при этом постоянно перегорают предохранители — на видео ниже показан процесс ремонта управляющего контроллера в гаражных условиях (автор видео — канал Авто Практика).

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (76.92%)

Нет (23.08%)

ЭБУ ВАЗ 2110 8-клапанов — виды, основные неисправности и способы их устранения

Добрый день дорогие читатели моего сайта про ремонт и техническое обслуживание автомобилей! В сегодняшней статье я хотел бы поговорить с вами о ЭБУ ВАЗ 2110 с 8 клапанным двигателем!

В рамках нашей сегодняшней статьи я отвечу вам на такие вопросы как: какой ЭБУ стоит на ВАЗ 2110, расскажу вам о признаках его неисправности и способах самостоятельного ремонта и конечно же дам схему распиновки разъемов.

Содержание

1. Какие ЭБУ устанавливают на Ваз 2110
2. Январь 4 – технические характеристики на какие модели Ваз 2110 устанавливаются
3. Bosch M1.5.4 – преимущества и недостатки использования в Ваз 2110
4. Январь-5 – описание и технические характеристики ЭБУ ВАЗ 2110
5. ЭБУ ВАЗ 2110 BOSCH MP7.0H
6. Распиновка разъемов ЭБУ ВАЗ 2110 Январь 5.1 и Bosch M1.5.4
7. Основные неисправности ЭБУ ВАЗ 2110 и способы их устранения
8. Почему не подключается сканер к ЭБУ ВАЗ 2110 и как это исправить
9. Распространенные ошибки ЭБУ ВАЗ 2110
10. Почему ELM 327 не подключается к ЭБУ ВАЗ 2110
11. Видео: ELM 327 не подключается к ЭБУ Ваз
12. Как прошить ЭБУ ВАЗ 2110 своими руками

Для того, чтобы определить тип ЭБУ (электронного блока управления) ВАЗ 2110 вам необходимо будет снять панель с левой нижней стороны пассажирского кресла и прочитать информацию на самом электронном блоке управления.

Раннее я уже рассказывал про то какие ЭБУ устанавливают на Ваз 2114, кому интересно прочитайте эту статью! Так вот на десятки электронные блоки управления устанавливаются аналогичные.

Система Январь – 4 включает в себя топливный бак, эл. бензонасос, реле бензонасоса, топливный фильтр, распределитель (аккумулятор) топлива, мех. регулятор давления топлива, инжекторы ( по одному на каждый цилиндр двигателя ), датчик массового расхода воздуха (ДМРВ), датчик положения дроссельной заслонки (ДПДЗ), потенциометр обратной связи (СО-потенциометр), датчик детонации (ДД), датчик температуры охлаждающей жидкости (ДТОЖ), датчик скорости автомобиля (ДСА), датчик положения коленчатого вала (ДПКВ), эл. блок управления, модуль зажигания, аккумулятор, замок зажигания, контрольную лампу “CHECK ENGINE”, вентилятор системы охлаждения двигателя (ВСОД), регулятор холостого хода (РХХ) и может включать в себя адсорбер, иммобилизатор, кондиционер

Январь 4 устанавливали на модели Ваз 2110 первого поколения 1999 г.в автомобиля. Конечно это не самая совершенная ЭБУ на Ваз, но все же она имеет ряд приемуществ о которых я расскажу позднее.

Следующим шагом была разработка совместно с “Bosch” ЭСУД на базе системы “Motronic” M1.5.4, которая могла бы производиться в России. Были применены другие датчики расхода воздуха (ДМРВ) и резонансный детонации (разработки и производства “Bosch”). ПО и калибровки для этих ЭСУД было впервые полностью разработаны на АвтоВАЗ.

Для норм токсичности Евро-2 появляются новые модификации блока M1.5.4 (имеет неофициальный индекс “N”, для создания искусственного отличия) 2111-1411020-60 и 2112-1411020-40, удовлетворяющие этим нормам и имеющие в своем составе датчик кислорода, каталитический нейтрализатор и адсорбер.

Так же, для норм России был разработан ЭСУД для 8-кл. двигателя (2111-1411020-70), являющийся модификацией самого первого ЭСУД 2111-1411020. Все модификации, кроме самой первой, используют широкополосный датчик детонации. Этот блок начал производиться в новом конструктивном исполнении – облегченный негерметичный штампованный корпус с выдавленной надписью “MOTRONIC” (в народе “жестянка”). Впоследствии и ЭБУ 2112-1411020-40 тоже стали выпускаться в данном конструктивном исполнении. Замена конструктива, на мой взгляд, полностью неоправданна – герметичные блоки были более надежны. Новые модификации, скорее всего, имеют отличия в принципиальной схеме в сторону упрощения, так как канал детонации в них работает менее корректно, “жестянки” больше “звенят” на одинаковом ПО.

Январь-5 – описание и технические характеристики ЭБУ ВАЗ 2110

Параллельно с системой M1.5.4, АвтоВАЗ совместно с “ЭЛКАР” спроектировал функциональный аналог блока M1.5.4, который получил название Январь-5.”. Первоначально были выпущены варианты под нормы Евро-2 (2112-1411020-41) имеющие в своем составе датчик кислорода, каталитический нейтрализатор и адсорбер. Позже началось серийное производство и установка систем на базе блоков управления:

1. “Январь-5.1.2” для 16-ти (2112-1411020-71).
2. “Январь-5.1.1” для 8-ми (2111-1411020-71) клапанных двигателей.

Все эти блоки имеют ПО и калибровки разработки ОАО “АвтоВАЗ”. Для автомобилей классической компоновки используется модификация Январь 5.1.3 2104-1411020-01 в комплектации Евро-2, без датчика детонации.

От версии 5.1 отличается только незапаянными элементами канала детонации.

ЭБУ ВАЗ 2110 BOSCH MP7.0H

Следующим поколением ЭБУ для Вазовских десяток стала Bosch MP 7.0 В данной модификации и аппаратная часть и программная разработаны фирмой “Bosch”, окончательную калибровку и доводку систем выполнял ОАО “АвтоВАЗ”. Это семейство также расширяется и уже дополнилось системами под нормы Евро-3 для 8-ми и 16-ти клапанных двигателей переднеприводных автомобилей, а также для полноприводных автомобилей ВАЗ-21214 и ВАЗ-2123 (нормы Евро-2 и Евро-3).

В качестве ПЗУ в данных блоках использована микросхема FLASH, емкостью 256 Kb, из которых только 32 Kb содержат калибровочные таблицы и могут быть считаны и перезаписаны. Вернее, записать можно все 256 Кб, а вот считать только 32 кб. Считывание /запись этих блоков (без вскрытия блоков) поддерживает только Combiloader от SMS-Software. Возможно так же программировать флэш внешним программатором через переходник, подключаемый к шине ЭБУ.

В данном ЭБУ использован 16-разрядный процессор B58590 (внутренняя маркировка фирмы Bosch), 20 – разрядная шина и, в качестве ПЗУ, для хранения ПО и калибровок, использована флэш-память 29F200. ЭБУ разных модификаций аппаратно различаются. ЭБУ под нормы Е3 (-50) имеет дополнительный драйвер для подогревателя 2-го датчика кислорода. Так же возможны различия по каналу ДТВ. Красивая бумажная наклейка (встречается и такое), поверх штатного шильдика – скорее всего детище ОПП, такие блоки устанавливались на некоторые “Нивы” и “Надежды”, перешитые на ОПП из обычных “нивских”.  Этот тип ЭБУ поддерживает не отключаемую драйверную диагностику. Поэтому при установке ГБО на них строго обязательно применение безразрывного отключения форсунок.

На автомобили ВАЗ серийно устанавливались много разных ЭБУ. Вот некоторые из них:

• “Январь 5.1.х”, “Bosch M1.5.4”, “Bosch MP7.0”, и “VS 5.1”. Они имели так называемый 55-пиновый разъём.
• “Январь 7.2(+)”,”Bosch M7.9.7(+)” и “M73” имеющие разъём на 81 пин.

Далее я хочу вам дать схемы распиновки разъемов для ЭБУ ВАЗ 2110 которые имеют 55 – пиновый разъём

Наиболее часто встречающимися неисправностями ЭБУ (электронного блока управления) на автомобилях Ваз 2110 являются:

• Отсутствие сигналов управления форсунками, зажиганием, бензонасосом и клапаном холостого хода.
• Отсутствие сигналов на Лямба – регулирование, датчик температуры и датчик положения дроссельной заслонки.
• Отсутствие связи с диагностическим прибором.
• Механические повреждения электронного блока управления Ваз 2110

Далее я расскажу вам как исправить эти и другие ошибки связанные с неисправностями ЭБУ ВАЗ 2110

Большинство диагностирующих устройств оснащаются функцией Bluetooth, с помощью которой возможно взаимодействие девайса с системой по двум протоколам из шести. То есть для подключения к ЭБУ автовладельцу необязательно использовать провод, поскольку можно обеспечить беспроводное соединение.

Зачастую автовладельцы сталкиваются с проблемой невозможности подключения устройства с управляющим модулем, почему такое случается:

1. Вы приобрели некачественный адаптер. В данном случае речь идет не о прошивке, а именно о неработоспособности аппаратной начинки, это свойственно для бракованных девайсов. Если плата вышла из строя или изначально является нерабочей, то проверить работоспособность мотора будет невозможно. Соответственно, как и подключиться к блоку управления.
2. Поврежденный или бракованный кабель, не позволяющий обеспечить связь устройства. Необходимо произвести диагностику провода на предмет выявления повреждений.
3. Еще одна причина, по которой соединение может отсутствовать, заключается в плохой прошивке. Если версия программного обеспечения слишком старая, то синхронизировать работу девайса с авто будет невозможно.

Загорелся чек (check engine) или замечены проблемы в работе систем автомобиля, тогда максимально быстро выяснить причину можно с помощью бортового компьютера. либо качественной диагностики автомобиля на СТО. В статье представлены расшифровки кодов ошибок.

Ошибка Расшифровка кода ошибки ВАЗ 2110:
0102 Низкий уровень сигнала датчика массового расхода воздуха
0103 Высокий уровень сигнала датчика массового расхода воздуха
0112 Низкий уровень датчика температуры впускного воздуха
0113 Высокий уровень датчика температуры впускного воздуха
0115 Неверный сигнал датчика температуры охлаждающей жидкости
0116 Неверный сигнал датчика температуры охлаждающей жидкости
0117 Низкий уровень сигнала датчика температуры охлаждающей жидкости
0118 Высокий уровень сигнала датчика температуры охлаждающей жидкости
0122 Низкий уровень сигнала датчика положения дроссельной заслонки
0123 Высокий уровень сигнала датчика положения дроссельной заслонки
0130 Не верный сигнал датчика кислорода 1
0131 Низкий уровень сигнала датчика кислорода 1
0132 Высокий уровень сигнала датчика коленвала 1
0133 Медленный отклик датчика кислорода 1
0134 Отсутствие сигнала датчика кислорода 1
0135 Неисправность нагревателя датчика кислорода 1
0136 Замыкание на землю датчика кислорода 2
0137 Низкий уровень сигнала датчика кислорода 2
0138 Высокий уровень сигнала датчика кислорода 2
0140 Обрыв датчика кислорода 2
0141 Неисправность нагревателя датчика кислорода 2
0171 Слишком бедная смесь
0172 Слишком богатая смесь
0201 Обрыв цепи управления форсункой 1
0202 Обрыв цепи управления форсункой 2
0203 Обрыв цепи управления форсункой 3
0204 Обрыв цепи управления форсункой 4
0261 Замыкание на массу цепи форсунки 1
0264 Замыкание на массу цепи форсунки 2
0267 Замыкание на массу цепи форсунки 3
0270 Замыкание на массу цепи форсунки 4
0262 Замыкание на +12В цепи форсунки 1
0265 Замыкание на +12В цепи форсунки 2
0268 Замыкание на +12В цепи форсунки 3
0271 Замыкание на +12В цепи форсунки 4
0300 Много пропусков зажигания
0301 Пропуски зажигания в 1 цилиндре
0302 Пропуски зажигания во 2 цилиндре
0303 Пропуски зажигания в 3 цилиндре
0304 Пропуски зажигания в 4 цилиндре
0325 Обрыв цепи датчика детонации
0327 Низкий уровень сигнала датчика детонации
0328 Высокий уровень сигнала датчика детонации
0335 Неверный сигнал датчика положения коленвала
0336 Ошибка сигнала датчика положения коленвала
0340 Ошибка датчика фаз
0342 Низкий уровень сигнала датчика фаз
0343 Высокий уровень сигнала датчика фаз
0422 Низкая эффективность нейтрализатора
0443 Неисправность цепи клапана продувки адсорбера
0444 Замыкание или обрыв клапана продувки адсорбера
0445 Замыкание на массу клапана продувки адсорбера
0480 Неисправность цепи вентилятора охлаждения 1
0500 Неверный сигнал датчика скорости
0501 Неверный сигнал датчика скорости
0503 Прерывание сигнала датчика скорости
0505 Ошибка регулятора холостого хода
0506 Низкие обороты холостого хода
0507 Высокие обороты холостого хода
0560 Неверное напряжение бортовой сети
0562 Низкое напряжение бортовой сети
0563 Высокое напряжение бортовой сети
0601 Ошибка ПЗУ
0603 Ошибка внешнего ОЗУ
0604 Ошибка внутреннего ОЗУ
0607 Неисправность канала детонации
1102 Низкое сопротивление нагревателя датчика кислорода
1115 Неисправная цепь нагрева датчика кислорода
1123 Богатая смесь в режиме холостого хода
1124 Бедная смесь в режиме холостого хода
1127 Богатая смесь в режиме Частичная Нагрузка
1128 Бедная смесь в режиме Частичная Нагрузка
1135 Цепь нагревателя датчика кислорода 1 обрыв, короткое замыкание
1136 Богатая смесь в режиме Малая Нагрузка
1137 Бедная смесь в режиме Малая Нагрузка
1140 Измеренная нагрузка отличается от расчета
1171 Низкий уровень СО потенциометра
1172 Высокий уровень СО потенциометра
1386 Ошибка теста канала детонации
1410 Цепь управления клапана продувки адсорбера короткое замыкание на +12В
1425 Цепь управления клапана продувки адсорбера короткое замыкание на землю
1426 Цепь управления клапана продувки адсорбера обрыв
1500 Обрыв цепи управления реле бензонасоса
1501 КЗ на массу цепи управления реле бензонасоса
1502 Короткое замыкание на +12В цепи управления реле бензонасоса
1509 Перегрузка цепи управления регулятора холостого хода
1513 Цепь регулятора холостого хода короткое замыкание на массу
1514 Цепь регулятора холостого хода короткое замыкание на +12В, обрыв
1541 Цепь управления реле бензонасоса обрыв
1570 Неверный сигнал АПС
1600 Нет связи с АПС
1602 Пропадание напряжения бортовой сети на ЭБУ
1603 Ошибка EEPROM
1606 Датчик неровной дороги неверный сигнал
1616 Датчик неровной дороги низкий сигнал
1612 Ошибка сброса ЭБУ
1617 Датчик неровной дороги высокий сигнал
1620 Ошибка ППЗУ
1621 Ошибка ОЗУ
1622 Ошибка ЭПЗУ
1640 Ошибка Теста ЕЕPROM
1689 Неверные коды ошибок
0337 Датчик положения коленвала, замыкание на массу
0338 Датчик положения коленвала, обрыв цепи
0441 Расход возуха через клапан неверный
0481 Неисправность цепи вентилятора охлаждения 2
0615 Цепь реле стартера обрыв
0616 Цепь реле стартера короткое замыкание на массу
0617 Цепь реле стартера короткое замыкание на +12В
1141 Неисправность нагревателя датчика кислорода 1 после нейтрализатора
230 Неисправность цепи реле бензонасоса
263 Неисправность драйвера форсунки 1
266 Неисправность драйвера форсунки 2
269 Неисправность драйвера форсунки 3
272 Неисправность драйвера форсунки 4
650 Неисправность цепи лампы CheckEngine

Итак, почему ELM327 не видит ЭБУ? Что делать, чтобы устройство могло подключиться и видеть блок? На сегодняшний день в продаже можно встретить множество различных адаптеров для тестирования транспортного средства. Если вы покупаете ELM327 Bluetooth, вероятнее всего, вы пытаетесь подключить некачественное устройств. Вернее, вы могли приобрести адаптер с устаревшей версией программного обеспечения.

В устройствах ELM327 Bluetooth с устаревшей прошивкой применяется другой модуль Bluetooth, позволяющий взаимодействовать с двумя протоколами из имеющихся шести. Соответственно, со синхронизировать прибор со смартфоном можно, но когда вы попытаетесь соединить девайс с блоком управления, он вам сообщит о том, что нет связи с ЭБУ.

Итак, по каким причинам устройство отказывается подключаться к блоку:

1. Сам адаптер некачественный.
2. Проблемы могут быть как с прошивкой девайса, так и с его «железом». Если основная микросхема является неработоспособной, произвести диагностику работы двигателя, как и подключиться к ЭБУ, будет невозможно.
3. Плохой кабель подключения. Возможно, кабель переломлен или сам по себе является неработоспособным.На девайсе установлено неправильная версия программного обеспечения, в результате чего добиться синхронизации не получится (автор видео о тестировании устройства — Rus Radarov)

В том случае, если вы являетесь владельцем девайса с правильной версией прошивки 1.5, где присутствуют все шесть протоколов из шести, но при этом адаптер не подключается к ЭБУ, выход есть. Подключаться к блоку можно, используя строки инициализации, позволяющие устройству подстроиться под команды блока управления мотором машины. В частности, речь идет о строках инициализации к утилитам для диагностики ХобДрайв и Torque к транспортным средствам, которые используют нестандартные протоколы подключения.

Как прошить ЭБУ ВАЗ 2110 своими руками

Для того, чтобы прошить ЭБУ ВАЗ 2110 вам потребуется выполнить следующий порядок действий:

1. Скачать и приобрести: К-лайн Адаптер (для примера МастерКит или Ромокабель, любой другой) АКБ, или БП (12V), Программа (в моем случае winfe_1. 13) Авторская(или стоковая) прошивка. в моем случае i205LR54_v7.3.bin
2. Блок снять для удобства работы на столе.PS НЕ ЗАБЫВАЕМ: Снимаем клемму массы с аккумулятора, а лишь Затем разъем с ЭБУ
3. Схема подключения к блоку ЭБУ
4. 51,53 контакт ЭБУ — Масса71 контакт ЭБУ — К-Лайн (сюда подключается адаптер для программирования)13 контакт ЭБУ — Включение зажигания (+12В)12 контакт ЭБУ – Неотключаемое питание (+12В)43 контакт ЭБУ — Разрешение программирования (+12В, через резистор порядка 4КОм)44,63 контакт ЭБУ — Питание главного реле (+12В)
5. Для подключения можно приобрести такой разъем
6. Теперь когда всё подготовилиПереходим к программе winfe_1.13(программа работает как из по Win ХР так и из под Win 7)Открываем программуВыбираем Январь 7.2Выставляем Порт(Щелкаем и выбираем тот на котором Адаптер)Выставляем скорость 57600
7. Все подключено, настроено, программа открыта, врубаем питание на 13 контакт, ждем секунд 30 должна появиться надпись “Связь с ЭБУ”, если не появилось выключаем питание сек на 5-10 и включаем опять.  Если не появляется, проверяем правильность подключения!
8. Как связь появилась щелкаем на кнопку «Программирование ЭБУ» и выбираем свою Декриптованную прошивку в формате “bin” весить она должна 64 кбайта! Если же она весит меньше(или программа её не понимает), значит надо Декриптовать программой «Enigma»
9. Заходим щелкаем Распаковать прошивку, выбираем свою криптованную, Енигма её Декриптует! Далее опять выбираем нашу декриптованную прошивку и ждем когда она зальется. ЕЕПРОМ не трогаем. Отключаем, идем ставим.После перепрограммированния блока сброс контроллера с очисткой памяти самообучения (инициализацией) ОБЯЗАТЕЛЕН!

Лада Ваз 2110 Такси. Коллекция Autotime в коробке. Russian Vintage

Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных. Пожалуйста, обновите до последней версии.

Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.

Нажмите, чтобы увеличить

179продажи |

€30,66

Загрузка

Доступен только 1

Включая НДС (где применимо), плюс стоимость доставки

Редкая находка — этот предмет трудно найти.

Исследуйте связанные категории и поиски

Внесен в список 6 июля 2022 г.

5 избранных

Сообщить об этом элементе в Etsy

Выберите причину… С моим заказом возникла проблемаОн использует мою интеллектуальную собственность без разрешенияЯ не думаю, что это соответствует политике EtsyВыберите причину…

Первое, что вы должны сделать, это связаться с продавцом напрямую.

Если вы уже это сделали, ваш товар не прибыл или не соответствует описанию, вы можете сообщить об этом Etsy, открыв кейс.

Сообщить о проблеме с заказом

Мы очень серьезно относимся к вопросам интеллектуальной собственности, но многие из этих проблем могут быть решены непосредственно заинтересованными сторонами. Мы рекомендуем связаться с продавцом напрямую, чтобы уважительно поделиться своими проблемами.

Если вы хотите подать заявление о нарушении прав, вам необходимо выполнить процедуру, описанную в нашей Политике в отношении авторских прав и интеллектуальной собственности.

Посмотрите, как мы определяем ручную работу, винтаж и расходные материалы

Посмотреть список запрещенных предметов и материалов

Ознакомьтесь с нашей политикой в ​​отношении контента для взрослых

не ручной работы

не винтаж (20+ лет)

не ремесленные принадлежности

запрещены или используют запрещенные материалы

неправильно помечен как содержимое для взрослых

Пожалуйста, выберите причину

Расскажите нам больше о том, как этот элемент нарушает наши правила. Расскажите нам больше о том, как этот элемент нарушает наши правила.

Тюнинг двигателя ваз 2110 своими руками серьезно

Автомобили российского производителя все чаще используются в качестве «платформы» для внесения различных изменений в конструкцию и внешний вид. Одни делают это для того, чтобы показать свои способности автомеханика и проявить талант дизайнера, другие просто хотят создать по-настоящему комфортное, комфортное транспортное средство для передвижения.

В обоих случаях к этому вопросу нужно подходить основательно и комплексно, так как покрашенные или установленные на автомобиль легкосплавные диски нельзя назвать хорошим тюнингом.

Двигатель является основополагающей частью любого автомобиля и именно он чаще всего становится объектом для тюнинга своими руками. Тюнинг двигателя ВАЗ 2110 можно провести самостоятельно, но для этого нужно знать принцип его работы, устройство, что можно улучшить и как изменения повлияют на его работу, и, конечно же, уметь проводить демонтаж и монтажные работы. То есть примерно так же, как и в тюнинге ВАЗ 2109.

Всю работу по улучшению двигателя можно разделить на следующие основные этапы:

1. Подготовка к работе, включающая в себя предоставление теплого гаража, при работе в холодное время суток.
2. Составление плана предстоящей работы.
3. Поиск
4. Найдите нужные детали.
5. Разборка двигателя.
6. Установка новых деталей.
7. Проверка правильности работы двигателя после выполненных работ.

Все этапы доработки установленного двигателя очень важны, и выполнять их необходимо в обязательном порядке.

Улучшение системы подачи воздуха

ВАЗ 2110, тюнинг двигателя которого проводится очень часто, имеет, мягко говоря, не очень хорошую систему подачи воздуха, что ухудшает ходовые качества автомобиля. При установке новой системы подачи воздуха возможно увеличение значения крутящего момента, мощности двигателя. Для этого устанавливается фильтр низкого сопротивления, как при тюнинге ВАЗ 2107.

Рекомендуемая статья: Тюнинг Рено Логан не будет очень дорогим.

Стоит отметить, что этот этап становится самым первым на пути улучшения двигателя. Некоторые скептически настроенные автомеханики могут сказать, что такие изменения ни к чему не ведут. Однако это не так. Обеспечение хорошей подачи воздуха дает увеличение мощности на 8%.

Доработка дроссельной заслонки — один из важных этапов тюнинга двигателя. Эта работа также оказывает влияние на увеличение объема подаваемого воздуха, что, как отмечалось ранее, влияет на различные рабочие характеристики двигателя.

Как правило, для увеличения количества воздуха, подаваемого в двигатель, устанавливаются дроссельные заслонки увеличенного диаметра. На сегодняшний день есть возможность приобрести дроссельные заслонки диаметром до 54 миллиметров, которые можно установить на двигатель ВАЗ 2110.

Стоит отметить, что установкой новой дроссельной системы пренебрегать нельзя, так как старая будет не справиться с возросшей нагрузкой при модернизации системы подачи воздуха в двигатель. Особенно актуальна установка новой дроссельной системы при тюнинге двигателя ВАЗ 2106, ведь шестерка не так совершенна, как десятка.

Впускной коллектор можно назвать «легкими автомобиля». Многие значения производительности двигателя зависят от величины его объема. При установке нового усиленного ресивера можно добиться следующего:

1. В цилиндр можно подавать большое количество воздуха.
2. Сглаживание, в некоторой степени, пульсации подаваемого воздуха, что делает его плавным потоком.
3. Изменение длины впускных патрубков позволяет регулировать мощность на разных скоростях.

Говоря об этом элементе системы, обеспечивающей подачу воздуха в цилиндр, стоит отметить следующее: когда вы имеете в магазине спортивный образец этого элемента системы, не стоит верить слухам или, в В некоторых случаях продавец советует, что эта версия настроена для вашего двигателя.

Рекомендуемый артикул: КамАЗы созданы для победы.

Тюнинг ресивера сложный из-за установки и точной регулировки фаз газораспределения. Тюнинг двигателя ВАЗ 2110, фото которого можно найти в сети, проводится исключительно при хорошем знании устройства и принципа работы системы.

Блок управления двигателем

Современные автомобили в своей системе имеют специальный блок управления всеми механизмами, который в среде автомехаников и автомобилистов получил название «мозги». Именно благодаря этому блоку синхронизируется работа всех систем. Как известно, стандартная установленная программа для таких автомобилей, как ВАЗ 2110, настроена таким образом, чтобы расход топлива и мощность были оптимальными.

Для увеличения мощности и улучшения других характеристик двигателя с учетом внесенных изменений необходимо установить другую программу работы всех систем, которая теперь называется чип-тюнингом. Аналогичный тюнинг специалисты могут провести, установив ранее записанную программу. Однако в этом вопросе есть определенная заминка.
