Схема подключения электрозамка багажника своими руками

Содержание

• Подготовка к монтажу
• Самостоятельная установка
  • Работа с электрикой
• Дополнительная модернизация замков
• Центральный замок багажника – установка и подключение

Многие из автолюбителей, самостоятельно занимающихся «прокачкой» своего авто, задаются вопросом: как же правильно подключить электрику? Этот вопрос возникает при практически любых установках. Ведь просто прикрутить блоки, замки и планки не составляет никакого труда, а вот сделать так, чтобы система заработала, может только правильно подсоединенная электрика. Если брать во внимание одну из самых насущных проблем – установку замков дистанционного управления пятой двери, то тут нам поможет правильная схема подключения электрозамка багажника. Найти ее можно либо в инструкции, которая должна входить в комплект устройства, либо вы можете взять ее из надежного источника, а лучше пользоваться проверенными вариантами и поинтересоваться у друзей и знакомых, по какой схеме они работали.

Удаленное управление багажником

Подготовка к монтажу

Приобретаем комплект замка. Производителей автозапчастей на рынке сейчас очень много, а различий между комплектами особенных нет. Важно чтобы на устройство имелся гарантийный талон и инструкция по эксплуатации и подключению. Также в коробке вы обнаружите:

• Активатор;
• Клемму;
• Провода;
• Реле.

Дополнительно вам нужно запастись набором стандартных инструментов: плоскогубцы, шуруповерт, отвертки, мультиметр, дрель с твердосплавным сверлом. Помимо стандартных приспособлений сразу же докупите дополнительных проводов, вполне возможно, что длины тех, которые вы обнаружите в коробке, вам не хватит. Также пригодится черная термостойкая изолирующая лента, гофрированные трубки, клипсы для крепления обшивки, так как очень часто обшивка элементов автомобиля крепится на одноразовые.

Важно! Обязательно проверьте наличие и правильность заполнения гарантийного талона на купленное устройство.

Вне зависимости от того кто выполнил установку, вы или сервис, в течение года вы имеете право на бесплатный ремонт.

Набор устройства

Самостоятельная установка

В первую очередь необходимо закрепить электропривод на крышке багажника и обеспечить его механической связкой с самим замком. Для этого придется сделать два надреза на замке, а получившийся свободный «язычок» отогнуть. Таким образом, мы получили доступ непосредственно к той части замка, дернув за которую крышка багажника откроется. Теперь закрепляем длинную металлическую палочку из набора так, чтобы при работе системы замок мог закрыться. Вполне возможно, вам придется отрезать лишние сантиметры этого штифта.

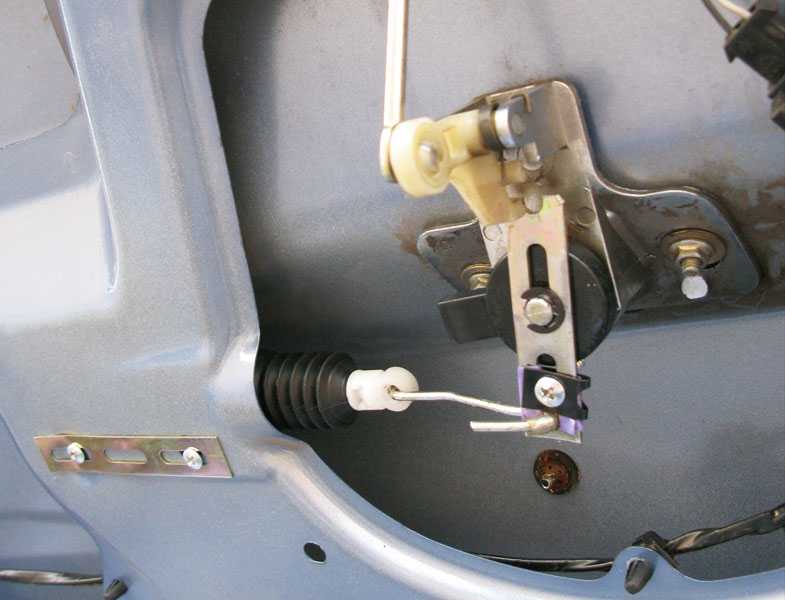

Процесс установки устройства

Теперь наше устройство установлено исправно и остается только подключить электрику. Для этого воспользуемся схемой, приведенной ниже.

Важно! На время работы с электрикой снимите аккумулятор!

В большинстве автомобилей электрика работает от плюсового напряжения на 12В. Однако, если вы сомневаетесь в том, что у вас все так же, лучше уточнить у продавца авто и не использовать эту схему для подключения. Очень важно выполнить правильное соединение проводов, так как от этого зависит исправность работы вашего автомобиля в целом. В лучшем случае какие-то опции будут работать просто неправильно, в худшем произойдет короткое замыкание. И не всегда после него можно восстановить электрику и электронику машины. Да и стоить эта работа будет приличных денег. Помимо вышесказанного, прокладывайте провода там, где уже проложена штатная проводка. В тяжелых местах, например, тогда, когда придется потянуть провод из салона в багажник, необходимо использовать защитные гофрированные трубки.

Схема подключения электрики

Работа с электрикой

Для начала, согласно схеме подключаем все элементы, находящиеся в багажнике. Теперь необходимо подтянуть провода к водительской двери. Здесь все зависит от модели автомобиля. Кому-то будет удобно тянуть электрику через дверные пороги снизу, для кого-то подойдет вариант защитных планок сверху. Сразу же закрепляйте провода хомутиками. Если длины не хватило, берите дополнительный провод, а место стыка пропаяйте паяльником и перемотайте скотчем. Продолжаем подключение. К электроприводу подсоединяем минусовой провод, а потом второй минусовой провод подсоединяем к главному реле управления. Третий, он же последний провод нужно подключить к сигнализации. Для этого необходимо найти блок управления, скорее всего, он находится под приборной панелью. В нем вы обнаружите свободные контакты для подсоединения.

Подключение электрики к ЦЗ

Проверяем, находим минусовой и подсоединяемся. Это последние действия, которые нам необходимо выполнить. После этого возвращаем аккумулятор на место и проверяем работоспособность системы. Бывают такие случаи, когда замку не хватает тяги для закрытия. В таком варианте достаточно установить дополнительную пружинку для замка и проблема должна устраниться. Есть еще один момент, который мы не осветили – кнопка дистанционного управления. Установка очень проста, а способ подключения описан на той же схеме выше. Под кнопку можно использовать абсолютно любой аналог, хоть от стеклоподъемников. А расположение также зависит исключительно от ваших предпочтений.

Возможный вариант расположения кнопки

Дополнительная модернизация замков

Если вы мечтаете о том, чтобы двери вашего автомобиля открывались и закрывались так же плавно, как и в иномарках, попробуйте установить бесшумные замки. Такое устройство можно поставить на любую модель Жигулей. Для представителей ретроэпохи такая модернизация тоже возможна, однако сами замки придется немного подпилить. Кстати, его же можно поставить и на багажник. В общем, нет предела совершенству.

Бесшумные замки

А установка, по правде, очень проста и прозрачна. Достаточно демонтировать старые замки, постараться не уронить необходимые элементы внутрь двери, ну или заранее снять обшивку. А потом посадить на два болта новые аналоги. Бывают такие ситуации, когда после установки дверь закрывается неплотно или немного перекашивается, образуются щелки. Решить проблему также очень просто путем регулирования местоположения устройства. Вообще, изначально старайтесь закрепить его именно там, где находилось старое.

Центральный замок багажника – установка и подключение

Как самостоятельно установить электрозамок багажника

Электрозамки различных моделей машин, установленные на крышку багажника, отличаются между собой незначительно. Нормальное функционирование замка зависит от авто сигнализации, которая установлена на автомобиль. В статье, предлагаемой ниже, представлен материал о том, как установить электрозамок на транспортное средство.

• Различия механических и электрических замков багажников
• Установка электрозамка на крышку багажника своими руками
• Подключение  электрозамка к сигнализации
• Установка и подключение электрозамка к центральному замку

Различия механических и электрических замков багажников

Механика замков багажника – механических и электрических, многих марок машин сходны по принципу действия.

При установке запорных устройств допускаются различия в конструктивных особенностях изделий. Чтобы установить замок своими руками, необходимо понимать его устройство и помнить о надежности. Механическая часть, в том числе электрических замков состоит из следующих механизмов:

• Привода запорного механизма;
• Кронштейна привода;
• Запорного, включающего стопорные детали и фиксации замка;
• Рычажного, используемого при открытии и закрытии багажника;
• Личинки под ключ;
• Фиксатора.

Машины, производимые российскими предприятиями, поставляются в большинстве своем с механическими замками. Автовладельцам приходится обращаться в сервисные компании для выполнения монтажа или же установить своими руками.

Установка штатных электрозамков на современных импортных машинах выполнятся автопроизводителями. Заводской монтаж обеспечивает надежность функционирования и защиту от проникновения в багажник автомобиля.

Чтобы установить электрозамок, торговыми организациями автовладельцами предлагаются комплекты для багажников машин, включающие:

• Электропривод;
• Плату монтажного блока;
• Кнопки или клавиши включения электрического замка;
• Проводники, клеммы подключения.

Смонтированный на машине электрический замок имеет положительные моменты. Решив установить запорное устройство с электроприводом, автовладелец решает несколько задач.

В зимнее время нет необходимости отогревать личинку механического замка от замерзания. Электрический замок выполняет закрытие, открытие багажника дистанционно или из салона машины. Снижаются риски доступа воришек во внутрь.

Неприятные моменты возникают при неожиданной разрядке аккумулятора. Специалисты рекомендуют установить электрозамок с возможностью отпирания механически – ключом.

Установка электрозамка на крышку багажника своими руками

Конструкция электрического замка, на первый взгляд не сложная. Чтобы установить его на машины потребуются желание, знания, свободное время и инструмент, вспомогательные материалы.

Надежность монтажа электрозамка обеспечивается наличием следующих инструментов, приборов и вспомогательных материалов:

• Набора отверток и ключей;
• Пассатижей;
• Электродрели с набором сверл;
• Шуруповерта;
• Мультиметра;
• Крепежа.
• Дополнительных проводов и клемм, защитных гофрированных рукавов;
• Изоляционных материалов.

Ниже рассмотрим два возможных варианта установки запорного устройства багажника на автомобиле: срабатывающего от авто сигнализации; открывающегося от кнопки центрального замка (ЦЗ). Прежде, чем установить на машину электрозамок, требуется удостовериться в наличии схемы монтажа и гарантийных обязательств производителя.

Установить на машину электрическое запорное устройство своими руками рекомендуется по следующей схеме:

1. Внимательно ознакомиться со схемой установки в прилагаемой документации. Выполнить разметочные работы на крышке багажника. Подготовить крепежные отверстия.
2. Установить, закрепить электропривод замка к крышке багажника машины. Подогнать, отрегулировать тяги привода электрозамка по запорному устройству. Соединить тягу с механизмом закрытия, закрепить ее.
3. Отключить клеммы аккумуляторной. Проложить электропроводку, согласно схемы подключения, подключить. Проверить мультиметром правильность и надежность электрических соединений. Соединить соответствующие разъемы блока управления сигнализации автомобиля и электрозамка.
4. Установить на место клеммы аккумуляторной батареи машины, закрепить. Проверить работу замка багажника, установленного своими руками на корректность работы. При необходимости произвести регулировку, установку повторить.

Надежная работа электрического-замка обеспечивается дублированием включения функций открытия, закрытия. Для дублирования функционирования замка багажника специалисты рекомендуют установить в салоне кнопки, отвечающие за работу запорного устройства. Кнопка размещается в салоне в удобном для водителя месте, в каком особого значения не имеет. Главное правильность подключения, которое контролируется мультиметром.

Установка и подключение электрозамка к центральному замку

Автолюбители, выполнившие установку электрического замка на багажник машины, своими руками, рекомендуют использовать стандартные наборы из торговых сетей. Установить качественные комплектующие – значит обеспечить эксплуатационную надежность электрозамка.

Неплохие монтажные комплекты замков на крышки багажников предлагают китайские производители. Наборы для машин включают: электроприводы; кнопки; комплекты тяг; провода с предохранителями; релюшки; установочные планки. Установить электрозамки невозможно без соответствующего инструмента и вспомогательных материалов, таких как изоляционные, гофрированные трубки, крепежные изделия.

Приняв решение установки своими руками, придется выполнить ряд слесарных работ на машине. Сюда включается разметка под комплектующие электрозамка, сверление отверстий для крепежа, монтаж, крепление. Последовательность работ аналогична предыдущим:

1. На багажнике конкретного автомобиля определяются места для монтажа электрического запорного устройства. После разметки, сверлятся установочные отверстия, крепится привод, фиксатор.
2. В случае необходимости выполняется доработка узлов электрозамка.
   Устанавливаются приводные тяги замка, с предварительной разметкой.
3. Отсоединяются клеммы АКБ, согласно электросхемы необходимо установить и проложить провода и подключить к соответствующим контактам, разъемам. Мультиметром проверяется правильность соединений электрозамка на багажнике машины. Подсоединяются клеммы к аккумулятору.
4. Подключение замка производится к главной кнопке ЦЗ, или к индивидуальной, установленной в удобном месте салона машины.
5. Проверяется функционирование электрозамка. При необходимости выполняются регулировочные и подгоночные работы.

В вышеизложенном материале изложены общие принципы того, как установить электрический замок своими руками на багажник автомобиля. Установка на конкретную модель машины может иметь свои нюансы, которые необходимо учитывать. При сомнениях в возможности самостоятельного монтажа электрозамка, рекомендуется обратиться в специализированные организации.
