Основной блок предохранителей.

На Приоре устанавливается три блока предохранителей, а на моделях с кондиционером четыре. В подкапотном пространстве рядом с аккумуляторной батареей устанавливается основной блок предохранителей Приоры. В нём расположены шесть больших предохранителей номиналом от 30А до 60А. Нумерация предохранителей производится с лева на право.
Защищаемые цепи:
1 Цепи ЭСУД: обмотка главного реле, предохранитель постоянного питания контроллера, предохранитель силовой цепи главного реле (30)
2. Предохранитель цепи питания электровентилятора системы охлаждения двигателя (силовая цепь), дополнительное реле (реле зажигания), обогрев заднего стекла, контроллер электропакета;(60)
3 предохранитель цепи питания электровентилятора системы охлаждения двигателя (управляющая цепь реле), звуковой сигнал, тревожный сигнал, замок зажигания, комбинация приборов, освещение салона, стоп-сигнал, прикуриватель (60)
4,6 Силовая цепь генератора (соединение генератора с аккумуляторной батареей) (60)
5 Цепь питания электроусилителя руля (50)

Блок предохранителей Приоры в салоне автомобиля.

Блок реле и предохранителей под рулевой колонкой.

Со стороны водителя под кожухом располагается блок реле и предохранителей (монтажный блок приора). Внешне он очень похож на монтажный блок ВАЗ-2104, ВАЗ-2109 и так далее, но его конструкция и функциональность несколько отличается от них. Главное отличие это отсутствие печатных плат и разъёмов. Провода подключены непосредственно к гнёздам предохранителей и реле, расположенным в пластиковом корпусе.

Подключён блок реле и предохранителей к жгуту проводов панели приборов, проложенному в салоне автомобиля. На данный момент устанавливаются два типа блоков, которые несколько отличаются расположением дополнительных предохранителей.





Ниже приведено описание блок предохранителей Приоры для автомобилей самой полной комплектации.

Блок предохранителей климатической установки.

С левой стороны панели приборов под крышкой находится блок предохранителей Приоры и реле климатической установки. Ниже приведена схема расположения и описание блока предохранителей приора и реле.

Предохранители блока управления двигателя.

Под боковой крышкой шахты отопителя со стороны пассажира находятся предохранители и реле электронной системы зажигания и впрыска топлива двигателя. Это расположение свойственно для всех автомобилей серии ВАЗ-2110 и последующих. На Приоре там располагается два реле (1-реле зажигания, 2-реле включения топливного насоса) и четыре предохранителя.
Предохранители системы зажигания:
1-Основной предохранитель (30А) (зщищает все цепи системы зажигания)
2-Предохранитель цепи питания контроллера
3-Предохранитель цепи питания электробензонасоса
4-Предохранитель реле зажигания.

Предохранители Лада Приора и реле с описанием назначения и схемами блоков

Лада Приора (Lada Priora) общее обозначение семейства автомобилей выпускавшихся с кузовами седан, хэтчбек, универсал и купе. Головной машиной семейства был ВАЗ-2170. Годы выпуска: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 и 2018. За это время приора прошла одно не большое обновление и глубокий рестайлинг (приора 2). В данном материале вы найдёте описание блоков предохранителей и реле Лада Приора со схемами и фотографиями. Выделим предохранитель отвечающий за прикуриватель.

Исполнение блоков и назначение элементов в них может отличаться от представленного и зависит от года выпуска и уровня оснащения Вашего автомобиля (норма, стандарт, люкс, люкс плюс).

Содержание

• 1 Блок в салоне
  • 1.1 Основной блок
    • 1.1.1 Вариант 1
    • 1.1.2 Вариант 2
    • 1.1.3 Описание
  • 1.2 Дополнительный блок
• 2 Блоки под капотом
  • 2.1 Блок предохранителей
  • 2.2 Блок реле и предохранителей
    • 2.2.1 Вариант 1
    • 2.2.2 Вариант 2
• 3 Руководство Лада Приора

Блок в салоне

Основной блок

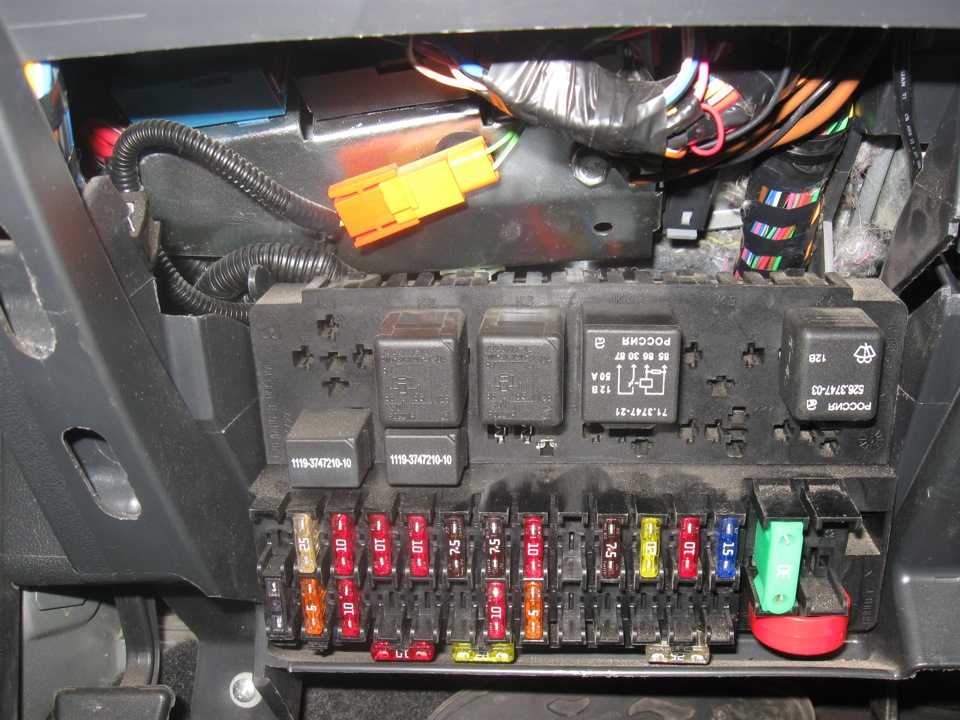

Главный блок с предохранителями и реле находится под панелью приборов со стороны водителя, за защитной крышкой, которая крепится несколькими элементами.

Вариант 1

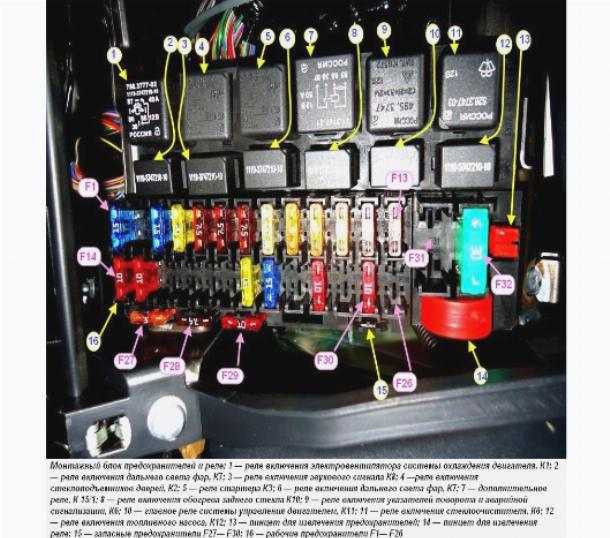

Фото – схема

Пример

Вариант 2

Схема

Описание

Общее описание предохранителей

F1	25А Электродвигатель вентилятора системы охлаждения двигателя
F2	25А Монтажный блок, реле включения обогрева заднего стекла (контакты) Контроллер электро пакета, контакт “10” колодки XP2 Элемент обогрева заднего стекла
F3	10А Правая фара, лампа дальнего света Комбинация приборов, сигнализатор включения дальнего света фар
F4	10А Левая фара, лампа дальнего света
F5	10А Монтажный блок, реле включения звукового сигнала Звуковой сигнал
F6	7,5А Левая фара, лампа ближнего света Мотор-редуктор регулятора направления пучка света левой блок-фары
F7	7,5А Правая фара, лампа ближнего света Мотор-редуктор регулятора направления пучка света правой блок-фары
F8	10А Монтажный блок, реле включения тревожного звукового сигнала Звуковой сигнал тревожной сигнализации
F9	25А Электродвигатель вентилятора отопителя
F10	10А Комбинация приборов, контакт “20” Выключатель стоп-сигнала Лампы стоп-сигналов Блок освещения салона Плафон освещения салона Плафон освещения порога правой передней двери Дополнительный сигнал торможения
	7,5А Жидкокристаллический индикатор комбинации приборов Лампы сигналов торможения Лампа плафона освещения салона
F11	20А Монтажный блок, реле включения высокой скорости очистителя ветрового стекла Переключатель очистителей и омывателей, контакт “53а” Переключатель очистителей и омывателей, контакт “53ah” Выключатель обогрева заднего стекла Монтажный блок, реле включения обогрева заднего стекла (обмотка) Электродвигатель очистителя ветрового стекла Электродвигатель очистителя заднего стекла (2171, 2172) Электродвигатель омывателя ветрового стекла Электродвигатель омывателя заднего стекла (2171, 2172) Блок управления надувных подушек безопасности, контакт “25”
F12	10А Комбинация приборов, контакт “21” Контроллер электро пакета, контакт “9” колодки X2 Блок управления электромеханическим усилителем рулевого управления, контакт “1” колодки X2 Выключатель лампы света заднего хода Лампы света заднего хода Блок управления системы парковки, контакт «11» и «14»
F13	15А Прикуриватель
F14	5А Лампы габаритного света (левый борт) Комбинация приборов, сигнализатор главного включателя света Фонари освещения номерного знака Фонарь освещения багажника Контроллер электро пакета, контакт “12” колодки X2
F15	5А Лампы габаритного света (правый борт) Плафон освещения вещевого ящика
F16	10А Гидроагрегат ABS, контакт “18”
	5А Блок управления ABS
F17	10А Противотуманная фара левая
F18	10А Противотуманная фара правая
F19	15А Выключатель обогрева сидений, контакт “1” Обогреватели передних сидений
F20	10А Выключатель рециркуляции (сигнализатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением) Реле электро вентилятора отопителя Выключатель автоматического управления освещением Блок управления стеклоочистителем и внешним освещением, контакты “3”, “11” Контроллер системы автоматического управления климатической установкой, контакт “1” Датчик системы автоматической очистки стекол (датчик дождя), контакт “1”
F21	5А с 2007 года: Переключатель световой сигнализации, контакт “30” Колода диагностики, контакт “16” Часы Контроллер системы автоматического управления климатической установкой, контакт “14”
	10А с 2013 года: Центральный блок кузовной электроники (центральный замок, электро стекло подъемники, аварийная сигнализация, указатели поворотов, дальний свет фар, сигнализация дальним светом, обогрев сидений, обогрев заднего стекла, очиститель ветрового стекла, блок автоматического управления наружным освещением) Диагностический разъем Блок управления отопителем
F22	20А с 2007 года: Электродвигатель очистителя ветрового стекла (автоматический режим) Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты)
	5А с 2013 года: Блок выключателей на двери водителя
F23	7,5А с 2007 года: Блок управления стеклоочистителем и внешним освещением, контакт “20”
	5А с 2013 года: Дневные ходовые огни
F24	15А с 2013 года: Блок управления системой надувных подушек безопасности
F25	20А с 2013 года: Центральный блок кузовной электроники, очиститель ветрового стекла
F26	5А с 2013 года: Задние противотуманные огни
F27	Запасной
F28	Запасной
F29	Запасной
F30	Запасной
F31	30А Контроллер электро пакета, клемма “2” колодки X1 Контроллер электро пакета, клемма “3” колодки X1 Модуль двери водителя, контакт “6” Плафон освещения порога левой передней двери АБС
F32	30А с 2013 года: Электро вентилятор отопителя

 За работу прикуривателя отвечает предохранитель номер 15А.

Назначение реле

К1		Реле вентилятора системы охлаждения (на автомобиле без кондиционера) Люкс Плюс: Реле включения ближнего света и габаритных огней фар (система автоматического управления освещением; 5-1393304-8 TYCO)
К2		Реле включения обогрева заднего стекла
К3		Реле включения стартера
К4		Реле разгрузки выключателя зажигания
К5		Не используется
К6		С 2007 года: Реле очистителя ветрового стекла С 2013 года:Не используется
К7		Реле включения дальнего света фар
К8		Реле включения звукового сигнала
К8		Реле ближнего света фар
К9		С 2007 года: Реле включения звукового сигнала тревожной сигнализации С 2013 года:Реле автоматического управления наружным освещением(блок автоматического управления наружным освещением (дальний и ближний свет фар, противотуманные фары, лампы противотуманного света в задних фонарях, регулятор направления пучков света фар))
К10		Реле включения противотуманных фар
К11		С 2007 года: Реле включения обогрева передних сидений С 2013 года:Реле задних противотуманных огней
К12		Люкс Плюс: Реле включения очистителя ветрового стекла (прерывистый режим и автоматический режим)

Дополнительный блок

Дополнительный блок с предохранителями и реле в салоне, отвечающий за работу двигателя и топливную систему, расположен с правой стороны, под консолью приборов, за защитной крышкой и крепятся на одном кронштейне.

Пример исполнения

Схема

Обозначение предохранителей

1. 7,5/15А Цепь постоянного питания контроллера
2. 15А Топливный насос
3. 15А Главное реле либо резерв
4. 15А Главное реле либо резерв

Расшифровка реле

• К1 – Реле топливного насоса
• К2 – Главное реле

Блоки под капотом

Блок предохранителей

Данный блок расположен рядом с аккумуляторной батарей.

Фото – схема

Описание Вариант 1

F1	60А Силовая цепь генератора (соединение генератора с аккумуляторной батареей)
F2	50А Цепь питания электро усилителя рулевого управления
F3	60АСиловая цепь генератора (соединение генератора с аккумуляторной батареей)
F4	30А Блок управления ABS
F5	40А Блок управления ABS
F6	30А Цепи системы управления двигателем

Описание Вариант 2

F1	15А Цепь электромагнитной муфты компрессора кондиционера
F2	40А Электродвигатель вентилятора отопителя
F3	Резерв
F4	50А Элемент обогрева ветрового стекла
F5	30А Электродвигатель основного вентилятора системы охлаждения
F6	30А Электродвигатель дополнительного вентилятора системы охлаждения

Блок реле и предохранителей

Находится рядом с блоком предохранителей и закрыт защитной крышкой.

Вариант 1

Назначения

1. Предохранитель цепи питания электро вентилятора правого (30 А)
2. Предохранитель цепи питания электро вентилятора левого (30 А)
3. Реле электро вентилятора правого
4. Реле дополнительное (последовательного включения электро вентиляторов левого и правого)
5. Реле электро вентилятора левого
6. Предохранитель цепи питания электро вентилятора отопителя (40 А)
7. Предохранитель цепи питания компрессора (15 А)
8. Реле электро вентилятора отопителя
9. Реле компрессора

Вариант 2

Обозначение

1. Максимальная скорость вентилятора отопителя
2. Правый вентилятор
3. Реле последовательного включения вентиляторов (низкая скорость)
4. Левый вентилятор
5. Предохранитель левого вентилятора (низкая скорость)
6. Правый вентилятор
7. Вентилятор отопителя
8. Компрессор
9. Вентилятор отопителя
10. Реле компрессора

Руководство Лада Приора

Больше информации про ремонт и обслуживание Лада Приора можете узнать в руководстве: “скачать“.

У себя на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.

Знаете как сделать материал лучше или остались вопросы, пишите всё в комментарии.

Что такое блоки предохранителей?

Блоки предохранителей представляют собой важные электрические компоненты, предназначенные для защиты электрических устройств автомобиля от короткого замыкания или скачков напряжения. Блоки предохранителей содержат предохранители, рассчитанные на разные значения силы тока в зависимости от защищаемого электрического устройства.

При внезапном скачке напряжения или коротком замыкании предохранитель перегорает, защищая пострадавшее устройство.

Замена автомобильного предохранителя — простая операция. Как только соответствующий перегоревший предохранитель будет обнаружен, он будет извлечен из места его установки в блоке предохранителей. Новый предохранитель просто вставляется на освободившееся место в блоке предохранителей. Крайне важно, чтобы при замене любого перегоревшего предохранителя использовался предохранитель того же номинала.

В автомобильных блоках предохранителей используются предохранители номиналом от 15 до 30 ампер. Этот рейтинг совпадает со способностью конкретного электрического компонента выдерживать повреждения. Блоки предохранителей спроектированы таким образом, чтобы предохранитель мог перегореть или перегореть до того, как компонент может быть поврежден. Замена любого перегоревшего предохранителя на предохранитель с большей силой тока может привести к непоправимому повреждению электрических компонентов автомобиля.

В блоках предохранителей расположены предохранители нескольких типов. Автомобили, выпущенные до 1980 года, могут иметь стеклянные предохранители. Более распространенные пластмассовые предохранители вставного типа использовались в блоках предохранителей с 1980-х годов до настоящего времени во всем мире. В ограниченном использовании встречаются мини-предохранители. Эти предохранители напоминают пластиковые вставные предохранители; однако они намного меньше.

Блоки предохранителей можно найти на приборной панели большинства автомобилей. В некоторых автомобилях блоки предохранителей расположены в моторном отсеке. Обратитесь к руководству по эксплуатации автомобиля, чтобы найти расположение блока предохранителей. Рекомендуется найти блок предохранителей, а также ознакомиться с расположением предохранителей в светлое время суток. Это облегчает поиск конкретного предохранителя в темноте, если когда-либо возникнет проблема.

Хотя типичный автомобильный блок предохранителей рассчитан на работу в течение всего срока службы автомобиля, иногда возникает необходимость его замены. Многие компании, занимающиеся послепродажным обслуживанием, производят запасные блоки предохранителей и системы проводки. Многие из них имеют цветовую маркировку в соответствии с цветами проводки конкретного производителя автомобиля. Другие помечены на самом проводе в зависимости от его назначения.

Автомобильные блоки предохранителей не требуют специального обслуживания. Однако важно, чтобы блок предохранителей оставался сухим и свободным от мусора. К блоку предохранителей должен быть обеспечен свободный поток воздуха, чтобы предотвратить накопление тепла. Периодическая проверка плавких предохранителей для обнаружения любого ослабленного предохранителя должна быть частью профилактического обслуживания автомобиля.
