Ваз 2106 при повороте ключа не срабатывает стартер: Что делать, если не крутит стартер 2106

Содержание

Почему не крутит стартер ВАЗ

Многим владельцам автомобилей ВАЗ знакома такая проблема: поворачиваешь ключ в замке зажигания, а автомобиль не заводится, стартер не крутит и не издает вообще никаких звуков. Так как стартеры на моделях ВАЗ схожи по конструкции, то и проблемы у них одинаковые. Проверку следует начать с самых распространенных проблем, с которыми чаще всего сталкиваются владельцы ВАЗ. Итак, почему же не крутит стартер ВАЗ (на моделях 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115)?

Разрядился аккумулятор. Особенно часто эта проблемы встречается в зимний период. В таком случае аккумулятор следует зарядить (с помощью зарядного устройства или "прикуривания" от другого авто), заменить или отогреть. Если аккумулятор разрядился, вы услышите шум от срабатывания реле стартера.

На втягивающем реле стартера нет "массы". Проверьте, надежно ли зафиксирован провод от "массы" аккумулятора к втягивающему реле стартера. Снимите провод, при необходимости зачистите контакт и заново его закрепите.

В цепи произошел обрыв. Если после поворота ключа зажигания стартер ВАЗ не крутит и никаких звуков нет, значит, проблема, скорее всего, в контактной группе зажигания. Первым делом надо проверить, есть ли контакт между зажиганием и стартером.

Если с первого взгляда определить неисправность не получается, придется разбирать стартер. В процессе разборки можно будет проверить состояние контактов проводки, целостность обмотки, состояние графитных щеток и их выработку, работоспособность и степень износа бендикса стартера.

Кроме того, в процессе разборки можно будет не только выявить конкретную проблему, но и прочистить все детали и контакты, чтобы загрязнение не стало причиной новой неисправности.

Проблема с втягивающим реле стартера. Если втягивающее реле ВАЗ неисправно, его придется менять. Однако прежде чем приступать к замене, проверьте клеммы реле: в большинстве случаев достаточно зачистить клеммы втягивающего реле, чтобы его оживить. Если при попытке завести ВАЗ не слышно никаких щелчков, могла сгореть обмотка реле – в данном случае можно почувствовать запах гари и увидеть дымок. Сгоревшая обмотка подлежит замене.

Неплотное прилегание щеток к коллектору.

Слишком сильный износ коллектора. Не забывайте, что изношенный коллектор не подлежит ремонту, поэтому его придется заменить.

Почему не крутит стартер?

Одна из самых популярных поломок электрооборудования на автомобилях ВАЗ звучит примерно так: "Почему не крутит стартер? Либо так: "Стартер щелкает, но не крутит!?" В данной статье вы найдете ответы на эти вопросы. Но перед тем как взяться за ремонт стартера, мы рекомендует ознакомиться с принципом его работы, а уже затем приступить к выявлению неисправностей и замене вышедших из строя деталей.

Стартер начинает работать при повороте ключа включателя зажигания. Ток от аккумуляторной батареи, проходя через контакты 7 и 8 по тяговому реле 5 стартера 1, индуктирует магнитное поле, под действием которого сердечник 3 тягового реле втягивается, поворачивает рычаг 2. Рычаг своим нижним концом перемещает привод стартера и вводит его шестерню 9 в зацепление с зубчатым венцом маховика двигателя. Затем контактный диск 6 тягового реле замыкает основные контакты тягового реле, по обмоткам стартера идет ток, якорь стартера начинает вращаться сам и одновременно вращает коленчатый вал двигателя.

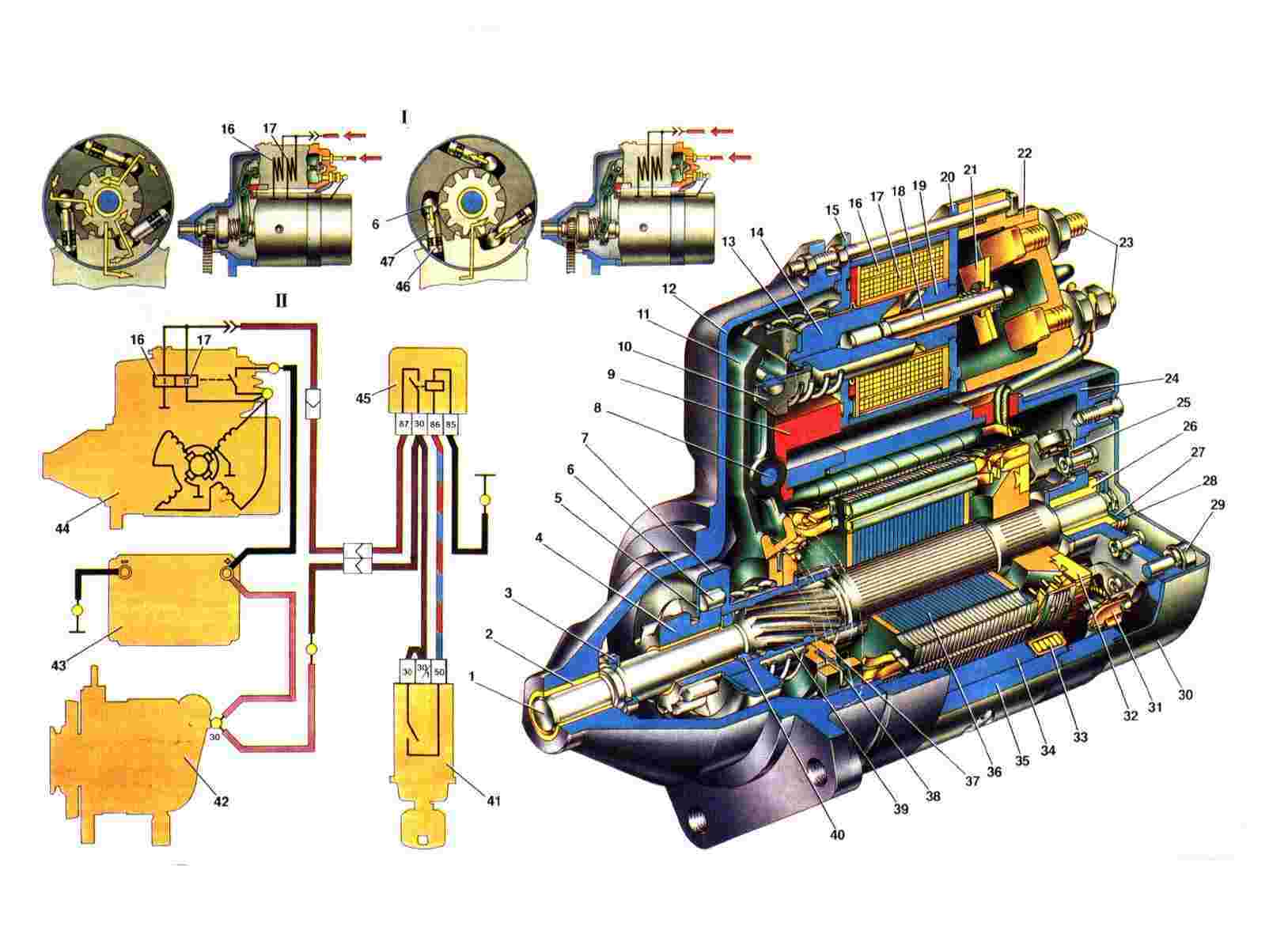

Стартер СТ-221

Чтобы зимой провернуть застывший коленчатый вал и сдвинуть с места поршни и прочие двигающиеся детали двигателя, стартеру необходим большой ток, поэтому продолжительность его включения не должна превышать 10 секунд, а повторное включение можно производить, лишь дав аккумуляторной батарее отдохнуть в течение 40-60 сек.

Опыт подсказывает, что, несмотря на трудные условия работы, стартер СТ-221 надежно выполняет свои обязанности.

В тех случаях, когда стартер отказывается работать (перестает "крутить"), имеются существенные причины, в большинстве своем не зависящие от самого стартера:

1. При включении стартера якорь не вращается, тяговое реле не срабатывает. Неисправность такого рода может возникнуть по следующим причинам:

  • неисправна или полностью разряжена аккумуляторная батарея;
  • окислены полюсные выводы и клеммы проводов аккумуляторной батареи или недостаточно плотно затянуты клеммы проводов. Дефекты устраняются зачисткой, смазкой и подтяжкой крепления;
  • неисправен замок зажигания (не замыкается цепь между контактами 30 и 50). Неисправность устраняют зачисткой контактов либо заменой контактной пластины (контактной группы) или в худшем случае замка зажигания;
  • отсоединился наконечник провода от штекера 50 (позиция 4) тягового реле или замка зажигания. Дефект устраняется восстановлением цепи;
  • межвитковое замыкание в обмотке тягового реле, замыкание ее на массу или обрыв. В этом случае меняют тяговое реле. Снять его можно, не демонтируя стартер, но зато достаточно сложно получить доступ к стартеру и его тяговому реле, так как мешают приемная труба глушителя, гофрированный бумажный шланг воздухоочистителя, экран стартера. Необходимо отвернуть гайку на нижнем контактном болте 8 тягового реле и отсоединить вывод обмотки стартера. Затем отвернуть гайки крепления тягового реле и снять его.

2. При включении стартера якорь не вращается или вращается слишком медленно, тяговое реле срабатывает ("щелкает"). Этот дефект возникает чаще всего, если неисправна аккумуляторная батарея или окислены и плохо закреплены клеммы.

Случается, что окислены или плохо затянуты провода на контактных болтах тягового реле.

К другим причинам, вызывающим отсутствие или медленное вращение якоря, можно отнести:

  • нарушение контакта щеток с коллектором;
  • обрыв или межвитковое зажигание в обмотках якоря или статора.

Для устранения неисправностей стартер надо снять, и лучше это поручить специалистам, так как снимать его достаточно неудобно.

3. После отключения стартера замком зажигания стартер не выключается. Это происходит по вине замка зажигания, его контакты 30 и 50 не размыкаются. Как добраться до контактной группы замка, вы знаете. Зачистив контакты или заменив контактную пластину, вы устраните дефект.

Не заводится двигатель, не крутит стартер – причины и методы ремонта

Вариантов поломок при не заводящемся двигателе в вашем транспортном средстве может быть огромное количество. В большинстве случаев поломка в стартере оказывается фатальной, и это заставляет автовладельца воспользоваться комплексом услуг по эвакуации, а затем направить автомобиль на комплексный ремонт. Если же стартер крутит, но двигатель не заводится, читайте другую статью.

Оглавление:
1 Что делать, если двигатель не заводится из-за стартера?
1.1 Неисправность с электропитанием стартера
1.2 Как быстро восстановить заряд в аккумуляторе?
1.3 Неисправность в конструкции стартера – в узле слышен стук и скрежет
2 Машина не заводится, не крутит стартер – что делать?

Что делать, если двигатель не заводится из-за стартера?

В случае обнаружения того, что стартер не крутится при зажигании машины, необходимо сразу же заняться исследованием подкапотного пространства на предмет обнаружения поломок и неисправностей в системе.

Некоторые из периферийных устройств могут оказаться отключенными, что в итоге и приводит к блокировке системы по запуску мотора.

Если в моделях машин 2000 года выпуска неполадка с отсутствием движения в стартере имело конкретное объяснение в виде износа зубцов, то сейчас современные модели могут не заводиться даже при простейшей блокировке любого из датчиков в системе бортового компьютера. Рассмотрим чаще всего встречающиеся неполадки.

Стартер

Неисправность с электропитанием стартера

Если у вас проблемы с двигателем машины вследствие неполадок с раскруткой стартера, тогда в первую очередь стоит обратить внимание на неисправности в питании этого устройства. В результате вы, вероятно, просто обнаружите, что аккумулятор оказался сильно разряжен или отсоединен от клемм. В данном случае стартер не сможет завестись, так как электричество поступать в систему не будет.

Совет: отсутствие электропитания со стартером может возникнуть, когда машина дергается на малых оборотах.

Просто проверьте исправность клемм и аккумулятора.

Если аккумулятор заряжен и фары работают исправно, то проблема с работой стартера может быть связана с поломкой или возникновением обрывов в соединении электропроводов. Они будут либо полностью отсоединены от аккумулятора в одном из узлов двигателя, либо в результате износа будут искриться при запуске мотора.

Часто проблема с проводами связана с сильным окислением клемм, происходящим с любой моделью батарей практически всегда. Для устранения таких неполадок с электропитанием стартера необходимо выполнить следующий комплекс работ:

  • Для начала снять окисленные клеммы батареи автомобиля с помощью прорезиненной отвертки;
  • Прочистить при помощи небольшого мелкого куска наждачной бумаги все внутренние составляющие клемм и соединительных проводов от стартера к батарее;
  • Очистить контакты на самом аккумуляторе при помощи наждачки;
  • Проверить степень заряженности батареи машины при помощи любого из универсальных зарядных устройств;
  • Проверить внешним осмотром целостность соединительных проводов, которые питают и приводят в движение стартер;
  • Закрепить клеммы аккумулятора с помощью отвертки, дополнительно проверив их на возможность разъединения.

После проведенных работ снова пробуйте включать двигатель и смотрите за работой стартера. Если он смог сделать хотя бы один поворот по оси, а затем издал громкий звук и снова остановился, значит, проблема кроется в аккумуляторе. Возможно, вы столкнулись с проблемой полностью разряженного аккумулятора. В таком случае просто поставьте на 10 часов заряжаться батарею либо купите новую модель аккумулятора. Установка новой батареи под капот авто не должна создать проблем.

Как быстро восстановить заряд в аккумуляторе?

Каждому из автовладельцев должно быть известно, что в современных транспортных средствах есть специальный тип устройства, предназначенный для проведения дополнительного заряда батареи. Устройство является обычным генератором, передающим электричество от вращающегося мотора по проводам к бортовой системе машины и непосредственно к аккумулятору.

С помощью применения дополнительного генератора вы сможете быстро пополнить заряд в аккумуляторе и дальше эксплуатировать автомобиль.

Однако полноценно восполнить весь заряд батареи при помощи генератора просто невозможно. Этому препятствует ряд причин:

  • При дополнительной зарядке аккумулятора через генератор первый должен на протяжении 6 часов находиться в состоянии спокойствия;
  • При зарядке батареи через генератор может появиться дополнительная нагрузка, отрицательно влияющая на долговечность работы батареи;
  • Проводить зарядку через генератор на ходу нет смысла, так как он будет давать очень слабое напряжение.

Совет: если вами была проведена установка зажигания на ВАЗ-2107 и необходимо немного энергии для ее проверки, то генератор вам в этом поможет. Однако при глубокой разрядке батареи нет смысла полагаться на энергию от генератора. Работы двигателя вам хватит на 10 минут, после чего машину придется эвакуировать.

Неисправность в конструкции стартера – в узле слышен стук и скрежет

Редко, но может встретиться проблема с запуском двигателя транспортного средства из-за неполадок внутри устройства стартера.

В данном случае внешним осмотром обнаружить неисправность будет довольно сложно, и без полноценной диагностики автомобиля здесь не обойтись. На обнаружение проблемы и нейтрализацию ее действия вы потратите огромное количество времени и еще больше денег и своих усилий.

Список основных неисправностей, которые возникают в конструкции стартера вашего транспортного средства при долгой эксплуатации (больше 15 лет):

  1. Обнаружение короткого замыкания, при котором сгорели запчасти одной из обмоток. При обнаружении этой проблемы вы можете увидеть дымление стартера, и появится запах гари от соединительных проводов;
  2. Износ втягивающего реле, в результате чего нарушается исправность бендикса. Стартер просто перестает контактировать с двигателем, из-за чего он и отказывается заводиться;
  3. Слом или полное истирание зубцов бендикса, в результате чего узел просто физически не может привести двигатель в движение;
  4. Перегорание электрической системы в самом стартера. Может сгореть один из комплектов соединительных проводов или испортиться пара контактов от аккумулятора.

Бендикс стартера

В большинстве из указанных выше неисправностей починить самостоятельно машину не удастся. И если установить спойлер на ВАЗ-2114 можно при помощи партнера, то починить поломку внутри стартера можно только после осмотра всей системы специалистом. Причем провести ремонт стартера в автосервисе вам предложат лишь в том случае, если будет обнаружено нарушения только в работе бендикса или специального втягивающего типа реле. При обнаружении поломок в схеме электрических сетей вам придется купить и провести замену устройства на новый образец.

Совет: практически в 80% всех случаев проблем со стартером решить проблему оказывает намного проще, чем вы предполагаете. Например, многими автовладельцами воспринимается неполадка контактных групп в замке зажигания за полноценный износ стартера, после чего они бегут покупать новый. Ведь когда скрипят тормоза при торможении на машине, вы не бежите сразу заменять старые тормоза на новые? Поэтому перед проведением замены устройства на новое нужно точно убедится в том, где скрыта проблема.

Так как в современных моделях автомобилей используются дополнительные технологии и системы учета параметров, провести самостоятельную диагностику по неполадкам стартера достаточно затруднительно. Так как автоматизация работы данного устройства теперь подчиняется бортовому компьютеру, при возникновении неисправностей и проблем лучше всего сразу обратиться к работникам специализированного автосервиса, которые быстро диагностируют поломку в режиме компьютерной диагностики.

Машина не заводится, не крутит стартер – что делать?

ремонт своими руками. Пошаговый урок

Надежный запуск двигателя на автомобиле зависит от множества факторов  и в первую очередь от исправности механизмов. На автомобиле ВАЗ 2107 установлен электрический стартер, который крутит маховик двигателя через подвижную обгонную муфту. В среде водителей ее часто называют бендиксом. Отказ  стартера может быть вызван как неисправностями  отдельных его деталей, или узлов так и банальным разрядом аккумуляторной батареи.

Обычно подобная ситуация возникает в зимнее время или после длительной стоянки автомобиля
ВАЗ 2107 на открытой стоянке или в гараже.  Характерными признаками является щелчки втягивающего реле стартера, замедленное вращение или полное его отсутствие. Устранение неисправности состоит в заряде аккумулятора при помощи специального устройства. После установки новой батареи легко убедиться, что стартер  хорошо работает и раскручивает двигатель.

Диагностика неисправностей

Длительная эксплуатация автомобиля ВАЗ 2107 может привести к отказу  или поломке отдельных узлов и механизмов. Как определить, почему стартер  машины не крутит? Возможные причины неработоспособности механизма следующие:

  1. Окисление контактов непосредственно на  устройстве, аккумуляторе повреждение массового провода.
  2. Выход из строя втягивающего реле стартера, обрыв обмоток ротор, выработка щеток и контактных колец.
  3. Поломка втягивающего реле, подгорание контактов.

Точно  определить,  почему отказал  стартер  на автомобиле ВАЗ 2107  возможно только после демонтажа и разборки. Значительно сложнее если устройство то крутит, то вовсе не срабатывает  при повороте ключа в замке зажигания. Такие неисправности диагностируются с большими трудностями и обычно после бесплодных поисков узел просто меняется на новый или заведомо работоспособный.

Снятие механизма

Работа по демонтажу устройства  с двигателя автомобиля  ВАЗ 2107  выполнятся при помощи следующего инструмента:

  1. набора гаечных ключей рожковых и накидных;
  2. комплекта головок с воротком;
  3. отверток с плоским и крестообразным наконечником.

Окончательно убедившись в неисправности электрического стартера, а точнее в том, что он не  крутит коленчатый вал можно приступать к демонтажу.

Последовательность выполнения операции мастером такой:

  1. Открываем капот, скидываем клеммы с аккумулятора и вынимаем его из моторного отсека.
  2. Отключаем стартер, который не крутит двигатель от бортовой сети.
  3. Ключом на «13» выкручиваем болты крепления механизма в блоке цилиндров двигателя.
  4. Осторожно выдвигаем устройство из гнезда, производим извлечение стартера  из-под капота.

Для того чтобы  определить  точную причину   неисправности механизма запуска двигателя на ВАЗ 2107 его следует разобрать. Основная цель такой операции дефектация деталей  и узлов стартера путем визуального осмотра. Для проверки электрических цепей рекомендуется использовать  мультиметр. Если стартер автомобиля работает  плохо и с перебоями возможны нарушения в цепях и контактах.

Разборка и контроль состояния стартера

В первую очередь с механизма демонтируется втягивающее реле, и проводиться его осмотр. На автомобиле ВАЗ 2107 некоторые неисправности электрического стартера, связаны с подгоранием контактов.

Полезный совет: устранить указанную поломку довольно просто, достаточно зачистить рабочие поверхности при помощи наждачной бумаги малой зернистости  и отшлифовать их. В подавляющем большинстве случаев стартер после такой процедуры начинает функционировать.

Другая причина отказа может выражаться в механической поломке обгонной муфты. Если стартер автомобиля ВАЗ 2107 легко  крутит с характерным жужжанием и при этом двигатель не запускается, значит вышел из строя бендикс. Проверить его можно, прокручивая шестерню в одну и другую сторону, исправный механизм не допускает обратного вращения. После устранения неисправностей или замены стартера производим пробный запуск и проверяем работоспособность устройства.

Стартер не выключается после пуска двигателя

В этой статье мы рассмотрим часто встречающуюся неисправность стартера, когда стартер автомобиля вращается вместе с двигателем. Самое разрушительное воздействие на стартер оказывается, когда стартер продолжает работать после запуска двигателя, это значит стартер не выходит из зацепления, и на его силовых контактах или на контактах предпускового искрогасящего реле осталось напряжение, так же мог засориться вал якоря стартера, и бендикс заклинило на валу, и он не выходит из зацепления.

В этом случае неисправность будем искать в контактной группе втягивающего реле, или в контактной группе замка зажигания, так же проверим бендикс стартера. Рассмотрим эти неисправности, каждую отдельно. Давайте подумаем, как может случиться такая неисправность? Напряжение на контактную группу втягивающего реле идёт от аккумулятора на -замок зажигания далее на- искрогасящее реле потом на — втягивающее реле, на щёточный узелки в конце на ротор. Из выше сказанного следует, что пока мы не повернём ключ в замке зажигания в положение «Старт», ток с замка зажигания не замыкает понижающее реле, откуда плюс идёт на силовую клемму контактной группы втягивающего реле. Значит, первым слабым звеном в этой цепочке неисправностей будет замок зажигания, или понижающее реле если такое предусмотрено.

Чтобы определить, какой из этих узлов вышел из строя, можно следующим образом: находим в моторном отсеке тонкий провод, идущий на контакт управления втягивающего реле. Обычно на этом проводе имеется штекерное, или иное соединение. Разъединяем его и на том конце провода, который идёт на управление втягивающего реле, после его отсоединения меряем напряжение вольтметром. При повороте ключа в положение «СТАРТ» там должен появиться ток 12вольт для легковых автомобилей, и 24 для грузовых. При повороте ключа зажигания в нейтральное положение ток на проводе управления втягивающего реле должен пропадать. Так же можно проверить исправность контрольной лампой. При повороте ключа лампа загорается, при нейтральном гаснет. Если ток на проводе управления втягивающее реле не пропадает, то отбраковываем замок зажигания, или понижающее реле. Замок зажигания временно можно заменить кнопкой пуска, включённой в цепь управления агрегатом, через понижающее реле. Наши мастера профессионально установят если это требуется такую кнопку на ваш автомобиль, вам достаточно позвонить и записаться на ремонт в нашей мастерской. Потухшая лампа или отсутствие сигнала вольтметра говорит о том, что неисправность следует искать в контактной группе втягивающего реле реле. Или у вас заклинил бендикс на валу стартера, и продолжает крутиться вместе с двигателем. Чтобы проверить и произвести ремонт стартера, его нужно будет снять с автомобиля. В нашей мастерской есть услуга позволяющая снять стартер с автомобиля, и после того как произведён ремонт стартера, установить стартер на автомобиль обратно. Точно такая же диагностика проводится тогда, когда стартер не срабатывает, после команды «пуск». Тогда нужно тонким проводом от плюсовой клеммы аккумулятора, коснуться управляющего контакта, находящегося на втягивающем реле.

Если реле исправно, то агрегат должен сработать, если стартер не реагирует, то проверяем замок зажигания, или понижающее искрогасящее реле. Если замок зажигания исправен, с него идёт сигнал при повороте ключами искрогасящее реле исправно, то тогда снимаем стартер с автомобилями начинаем проверять непосредственно его. Затруднённое, медленное вращение якоря или его подклинивание при пуске, говорит о том, что нужна замена втулок. В некоторых случаях, когда стартер не выключается после пуска двигателя, не будем исключать, что вам потребуется купить новый. Иногда его дешевле и проще заменить на новый, ведь когда стартер не выходит из зацепления все его составляющие испытывают колоссальные нагрузки, подгорает втягивающее реле, разрушается якорь, и ломает на куски щёточный узел. В нашей практике по ремонту стартеров и генераторов, мы часто встречаем эту неисправность, и при вскрытии задней крышки, из стартера высыпается кучка размолотой щёточной пыли и металлических осколков, это всё из чего состоял раньше щёточный узел и якорь.

Проблемы со стартером ваз 2106 (не крутит, не щелкает и другие): как снять и осуществить ремонт?

Не крутит стартер? Ищем проблему!

Самому приходилось сталкивать с проблемой на ВАЗ 2106, когда стартер отказывался работать при повороте ключа зажигания. И случалось это даже не один раз, и что самое интересное — всегда были совершенно разные проблемы. Причин, почему не крутит стартер, может быть множество и стоит рассмотреть их более подробно, а также пути их устранения.

  • Сел аккумулятор. Конечно опытные водители сразу поймут, когда аккумулятор разряжен, но некоторые новички вполне могут и не понять, что причина именно в разрядке АКБ. Достаточно просто включить ближний свет и посмотреть, насколько ярко светят лампы. Обычно, если аккумулятор сел достаточно сильно, то лампы могут светиться в пол накала, или же вовсе не загореться. В этом случае необходимо произвести зарядку аккумуляторной батареи.
  • Плохой контакт клемм АКБ. Бывает и такое, что вроде бы все приборы и лампочки на щитке приборов светятся, электроприборы работают, а вот стартер не крутит. Если контакт на одной из клемм будет плохим, но силы тока на прокрутку стартера может не хватить. Чтобы этого избежать, необходимо после каждого снятия и установки аккумулятора смазывать клеммы густой смазкой, типа литол, и такой проблемы не возникнет!
  • Неисправен замок зажигания. Думаю, что некоторым владельцам ВАЗ 2106 приходилось сталкиваться с такой проблемой, когда именно из-за замка зажигания стартер не крутил. То есть, вы поворачиваете ключ в положение запуска, но никакой реакции не происходит. Чтобы проверить эту теорию, достаточно перемкнуть нужные провода, идущие к замку, и если стартер заработал, значит причина именно в нем. В данном случае необходимо будет заменить замок зажигания.
  • Неисправность втягивающего реле. Обычно при такой проблеме, при попытке запуска двигателя либо вообще ничего не происходит, либо слышны щелчки, но сам вал стартера не крутится! Проверить втягивающее можно следующим образом: замкнуть два контакта с гайками на стартере, если он заработал — произвести замену втягивающего реле.
  • Износ щеток, обрыв цепи в обмотке якоря. В таком случае признаков жизни устройства при попытке пуска мотора вы не услышите. А чтобы разобраться, в чем именно причина, поможет полная разборка механизма и его диагностика.

Выше я постарался привести те примеры неисправностей, которые были на моем личном опыте эксплуатации ВАЗ 2106 и других автомобилей отечественного производства. Конечно, я не исключаю того, что есть и другие причины подобных проблем. Если вам есть чем поделиться или остались вопросы, можете задавать их ниже в комментариях, будем обсуждать и пытаться решить проблему вместе. Спасибо за внимание.

приветствую. у меня проблема не понятная и запутанная))поставил акб не самый новый ну и не плохой)покатался денек и начало троить толи стартер толи че?((((дело в том что я заглушил авто,и при запуске стартер не подавал никаких признаков,при этом музыка,фонари,дальний ближний горели без изменений))оставил машину на ночь,утром вышел,блин завелась))глушил заводил раз пять,все норм. Поменял акб,снова на б/у,первый день также без проблем,затем началась та же фигня,глушишь и не запускается,при этом всем зарядку проверили генератор даёт.Поставил аккум другу в пятерку заводится. поставил с пятерки акб к себе тоже запускается. че зааа……….

александр, если троит то проблема не в АКБ, возможно совокупность факторов. Реле еще может просто заедать.
Если заедает попробуйте включить передачу и чутьчуть сдвинуть машину.

спаибо автору за полезную информацию от (чайников)

поставил новый замок стартер перестал крутить при замыкании он начинает крутить, посмотрел провода и зажимы на них все норм, подскажите в чем проблема уже мозг кипит незнаю что сделать.

Мужики чё за фигня? Проездил весь день затроил движок остановился поменял свечи заводить а стартер не крутит? До этого такая же фигня была заглушил завести со стартера не смог пока не талкнули машину а на утро завелась со стартера?

Возможно, износ щеток стартера. Такое бывает, когда ротор становится в определенное положение и стартер не запускается, так как щетки уже практически стерты. Или просто проверь массу, смажь и получше затяни клеммы аккумулятора.

Проблема такова Проварачиваю ключ нету никакой реакцыи открутил стартер ключем зажигания проварачиваю стартер крутет поставил обратно опять не какого звука.

Здравствуйте. Возникла проблема с запуском 2106. Заменил зажигание на БСЗ, отрегулировал, заменил катушку. Нет искры на центральном бронепроводе. При попытке зажигания, стартер крутит как бешеный, но не схватывает…
Вопрос в том куда копать? Или проще заменить проводку?

Владислав
таже…
Проблема Проварачиваю ключ нету никакой реакцыи открутил стартер ключем зажигания проварачиваю стартер крутет поставил обратно опять не какого звука.

Есть ещё один момент:
Бывало, что заглушу и больше не мог завести . Проворачиваю ключ — никакой реакции и приборка не загоралась.
т.к. встал на трассе, методом проб и ошибок залез в предохранители. Окислился F10 — последний в верхнем ряду. Зачистил — всё ок)

Может кому пригодится, а то сам намучился.

У меня такая проблемка.. Стартер не крутит совсем, даже звука нет.. даже на прямую на акб провода кидал, никаких признаков жизни.. че посоветуете? стартер на помойку?

Ребят подскажите пожалуйста сталкиваюсь с таким в первый раз : ( Началось с того что машина стаяла долгое время в гороже и не кто не ездил решил завести и проверить живая ли еще или нет завелась без проблем решил прокатится и через пару км просто не стого не счего замаргала доска приборов резко начала глохуть и в итоге вообще отказалась работать ! После всего начел заводить хоп стартер прекротил крутить на доске приборов отказали все лампочки кроме ** Ближнего света , аворики , печка работает подсведка музыка ** ! не работает ** дальний свет, отказал стартер , габоритки , ** ! Подскажите че за ху*** такая случилось ! грешу все на старый акум! Может в нем какая проблема ставил новый тоже самое стартир вообще не реогирует с даской приборов ! че за напасть такая?

Достало втягивающее!
Бывает на горячий движок не заводится и даже не щелкает втягивающее. Оно само новое, причем уже второе! Ощущение такое , что именно на горячем его просто клинит! В таком случае помогает удар ручкой молотка по втягивающему реле и все заводится. Но как это исправить? …как стало понятно, замена его не помогла.

Достало втягивающее!
В таком случае помогает удар ручкой молотка по втягивающему реле и все заводится. Но как это исправить? …как стало понятно, замена его не помогла.

Привет.
Ребята подскажите!
Не могу завести.Ни какого звука при повороте ключа зажигания.Стартер норм.Перемыкал на прямую.Втягивающее тоже норн.Замок зажигания разбирал,реагирует(центральные замки на нем).
После открыл капот, с правой стороны пошел дымок,но откуда,не увидел…

Мужики подскажите проблема такая на горячую заводится норм как только пару дней не заводишь на холодную раз заведет а потом заглохнет и потом при повторном запуске клацает втягущая поменял стартер АКБ новый что может быть

При работе на холостих снимаю клему без нагрузки работает только даю нагрузку включаю свет машина глогнет

У меня щелкает втягивающее а стартер не крутит,ставлютеще один стартер тоже самое в чем дело? Нет массы?

меняй бендекс…кольцо с усиками развалилось наверняка….

Если не заводится на горячую, может пятаки надо чистить

Николай. После ремонта собрал двигатель включаю зажигание, слышен звук подкачки бензонасоса и гул или скорее всего писк в районе управления дросельной заслонки, включаю старт: слышно щёлканье реле пуска втягивающей катушки, но напряжение на втягивающую катушку не подаётся. Пробую с +АКБ на прямую подать, запускается и тут же глохнет(ключ включён на старте). Причину найти не могу ПОМОГИТЕ. Двигатель 4В12 мицубиси делика D-5 2010 года выпуска.

Такая проблема , поворачиваю ключь зажигания, щелкает реле стартера , ставлю новое реле , заводится
После того как заглушишь больше не заводится , а реле щелкает .

добрый день поставил б/у стартер (скарасной) проверял рабочий поставил теперь как проворачиваю ключ он не работает идет шум как замыкание и ноль реакции в чем проблема подскажите пожалуйста аккумулятор заряжен

здравствуйте !перестал крутить стартер -сначало крутил через раз щелкал-снял почистил проверил все хорошо крутит-поставил наместо -и все ноль никаких имоций -что делать

Здравствуйте у меня проблема с утра заводится потом после движение стартер слабо курет

У меня ваз 2107 у менякогд поворачиваюсь замок зажигания стартер щелкает но не крутит
Но если открутить стартер от двигателя то он работает
В чём проблемма?

А что делать, если клацает не втяшиваещюю, а что-то в стороне коробки с предохранителями?Ваз2107

ВОТ ТАКАЯ ЖЕ ХУ. .НЯ ЗАВЕЛ ПРОЕХАЛ ПАСТАВИЛ ДОМА ПРИ ПОВТОРНОЙ ЗАВОДКЕ ХЕР ТИБЕ НЕКЛАЦКАЕТ НИКРУТИТ ЗАМЕНИЛ ВТЯГИВАЮЩЕЕ БЕСТАЛКУ НО С АКУМУЛЯТОРА ТОК ИДЕТ А ВОТ ПРОВОД С ЗАЖИГАНИЯ КАНТРОЛЬКУ СУЮ ХЕР НЕГАРИТ ВСЕ ШТЕКЕРА ПРОВОДОВ НА ЗАЖИГАНИИ ПОДСОЕДИНЫ ЧЕ ЗАХРЕНЬ?

Поменял стартер вместе со втягивающими и всё равно ничего не работает! Щелчки есть! А смысла нет!

Всем привет,остановился в городе около магазина,когда пришёл,решил завести двигатель,но он еле прокручивал ,клемы в порядке,акб не разряден,свет и музыка играют так же,помогите разобраться в чем причина сие действия?
С толкача завёл,протарахтела,заглушил,обратно не смог завести

Почему стартер не щелкает и не крутит

Стартер в конструкции транспортных средств обеспечивает запуск силового агрегата. Поэтому, когда возникают проблемы с запуском, большинство автовладельцев задаются вопросом: почему стартер перестал крутить, а его втягивающее не щелкает? Несмотря на то, что работа устройства запуска двигателя длится всего лишь несколько секунд, его поломка полностью парализует эксплуатацию автомобиля, поскольку нормально завести его мотор можно лишь с толкача, правда это возможно лишь на МКПП (механическая коробка перемены передач), либо при помощи кривого стартера (если он предусмотрен конструкцией).

Определить причину неисправности в системе запуска двигателя и устранить неполадки можно самостоятельно, тем более что для этого не требуются сложные диагностические приборы и инструментальная база. Но, диагностику работоспособности стартера невозможно будет провести без измерительных приборов, самым доступным из которых является мультиметр.

Неисправности и их особенности

Во время работы устройства запуска силового агрегата, вся нагрузка передается его втягивающему реле. Поэтому, на вопрос: почему щелкает стартер, можно ответить, что реле начинает функционировать, издавая характерные звуки. Это говорит о наличии неисправности, поскольку стартер в этот момент не работает и не крутит коленвал автомобильного двигателя. Возникновение подобных симптомов характерно для следующих ситуаций:

  • замыкание или подгорание витков обмоток ротора либо статора;
  • выработка втулок, которая послужила причиной заклинивания вала электродвигателя;
  • пробой ротора на «массу».

Без демонтажа устройства с автомобиля и полной его разборки обнаружить подобные неисправности не получится.

Тяговое щелкает из-за того, что его сердечник движется между втягивающей и фиксирующей обмотками, и если напряжение на последней недостаточное, он не может удержаться и возвращается в первоначальное положение. Наличие щелчков является свидетельством неудачных попыток сердечника удержаться в необходимом положении. Запустить мотор и начать движение не удастся, поскольку стартер перестает крутить, а втягивающее реле щелкает, что не позволяет бендиксу и маховику войти в зацепление.

Заметим, что если не удалось запустить двигатель транспортного средства с первого раза, это вовсе не является свидетельством неисправности стартера. Вероятно, что большинство систем еще не включились в работу, для этого необходимо заново провернуть ключ зажигания.

Помимо втягивающего реле, вызывать неполадки в работе системы запуска мотора могут подгоревшие контакты (это сопровождается характерным горелым запахом, а в некоторых случаях – дымом), отсутствие массы, нарушение целостности электрической сети, разряженный источник питания. Устранение этих неисправностей осуществляется в индивидуальном порядке.

Почему стартер не крутит и не щелкает втягивающее реле?

На практике, большая часть неполадок и сбоев при работе стартера заключается в проблемах с электрической частью. Механические поломки встречаются реже. Проблемы с запуском силового агрегата транспортного средства, которые вызваны наличием неисправностей в электрике.

Если не удается завести автомобиль, необходимо проверить на работоспособность его аккумуляторную батарею, поскольку стартер запитан от нее. При недостаточном заряде источника питания, могут полностью отсутствовать характерные звуки работы системы запуска моторного агрегата. Измерить заряд АКБ можно при помощи вольтметра. Если он составляет менее 9В, необходимо подзарядить батарею, иначе дальнейшая потеря емкости может негативно отразится на ее работе. В случае отсутствия тестера, определить насколько заряжен аккумулятор можно по яркости фар, правда, для этого нужен определенный опыт. Если при включенном дальнем свете и поворотами ключа зажигания в замке, фары начинают светить слабее, значит, заряд АКБ значительно снизился. При возникновении подозрения в том, что заряженный аккумулятор не питает электросеть машины, необходимо зачистить его клеммы, чтобы удалить с них оксидную пленку, из-за которой ухудшается контакт.

Если стартер щелкает, но не может крутить коленвал двигателя, необходимо протестировать втягивающее реле. Помимо выхода из строя этой детали, могут возникать проблемы с кабелем питания. Для определения работоспособности реле, рекомендуется его прямое подключение к клеммам аккумуляторной батареи. Если при таком соединении тяговое работает, причину неполадки необходимо искать в системе питания (повреждение проводов, подгорание контактов реле, наличие неисправности в замке зажигания). После устранения неполадок пусковая система мотора будет функционировать исправно.

Недостаточный контакт либо его отсутствие приводит к потере тока в электрической сети автомобиля, из-за чего его потребители функционируют некорректно. Поэтому необходимо периодически уделять внимание всем сопряжениям в бортовой сети. Для нормального функционирования стартера необходим ток силой примерно 200А. При меньшей величине пускового тока срабатывает исключительно втягивающая обмотка реле. Однако силовой агрегат запуститься не может.

Особенности проверки работоспособности элементов пусковой системы автомобильного двигателя

После визуального контроля состояния деталей системы пуска, приступают к демонтажу стартера для выполнения тестирования его составных частей:

  1. Определить насколько выработался щеточный узел можно лишь после разборки корпуса стартера. Несмотря на продолжительный эксплуатационный период щеток, они все же стираются. При этом их выработка на некоторых моделях стартеров не позволяет включаться в работу тяговому реле. При этом издаваемых им щелчков не будет слышно.
  2. Подгорание обмоток на катушках легко определить как визуально, так и по наличию горелого запаха. Поскольку восстанавливать их работоспособность не имеет смысла, придется выполнить замену стартера.
  3. Выполнение стресс-теста тягового возможно и без его корпуса. Для этого необходимо замкнуть при помощи отвертки две большие клеммы на реле, стараясь не зацепить элементы корпуса. О наличии проблем со втягивающем просигнализирует начало вращения вала. Заметим, что одним из неприятных последствий этого является подгорание контактных групп реле. Поскольку на них содержится специальное защитное покрытие, чтобы его не повредить, очищать нагар с них не рекомендуется. В этом случае показана только полная замена тягового.

Помимо описанных выше процедур, необходимо уделить внимание, замку зажигания, выполнив контроль напряжения в нем. Часто в этом узле пропадает контакт из-за покрытия проводов оксидной пленкой и образования участков коррозии. Для этого достаточно их почистить, пропаять, либо заменить.

Итоги и выводы

Как видно, в ситуации, когда втягивающее реле стартера щелкает, стартер не крутит, решить данную проблему не составит труда. Иногда достаточно просто зарядить источник питания, либо удалить оксидную пленку с его контактов либо соединений проводов. Но, в случае выхода из строя некоторых элементов стартера, дешевле будет попросту его заменить, нежели восстанавливать.

Почему стартер не щелкает и не крутит на ВАЗ-2106 и что делать

Нередко на ВАЗ-2106 может возникнуть такая проблема, как отказ стартера реагировать на поворот ключа в замке зажигания. При этом даже не раздается даже характерный щелчок втягивающего реле. Данная проблема, конечно же, не носит массового характера. Тем не менее она достаточно распространенная. Скорее всего, каждому владельцу «шестерки» хотя бы раз, но все-таки приходилось сталкиваться со «взбунтовавшимся» стартером. Однако всегда ли причина неисправности только в этом узле?

Если стартер не щелкает и не крутит – что делать владельцу ВАЗ-2106 в такой ситуации

Причин возникновения данной проблемы может быть множество. Наиболее простая и распространенная – высаженная «в ноль» аккумуляторная батарея. Распознать источник проблемы в данном случае несложно. Нужно просто включить фары. Если они не загорелись, значит, аккумулятор разряжен полностью. Завестись в таком случае можно «с толкача» или же попросить «прикурить» у соседей по гаражу. Фары, кстати, могут светить и вполнакала. То есть АКБ села не полностью, однако стартеру ее энергии не хватает. В таком случае втягивающее, если с ним все в порядке, даст о себе знать щелчком.

Если же батарея заряжена нормально, значит, нужно продолжить поиск источника проблем. Проверяем целостность предохранителей. Если и здесь все в порядке – ищем дальше. Кстати, неисправность вполне может быть и в самом замке зажигания. Чтобы проверить данную версию, следует провести несложную манипуляцию. В частности, нужно попробовать завести автомобиль напрямую, замкнув между собой нужные провода. Если после такой манипуляции стартер оживет – значит, проблема действительно в замке, и его следует заменить.

Впрочем, перед этим проверьте также контактную группу зажигания – вполне возможно, что там произошел обрыв.

Далее внимательно осмотрите проводку на предмет обрывов. Если здесь все в порядке, значит, продолжаем поиск. Отсутствие щелчков втягивающего реле может указывать на:

  • контакт между «массой» ротора и положительным зарядом статора;
  • заклинившие втулку или валик электромотора.

Без снятия стартера точно выяснить причину не удастся. Вполне возможно, что отсутствие щелчков связано с замыканием обмотки ротора или статора. Чтобы понять причину, в любом случае нужно будет снимать стартер, и разбирать его.

После этого внимательно осмотрите клеммы втягивающего. Вполне вероятно, они нуждаются в чистке (или в замене) после которой проблема пропадает. Если же данная процедура не помогла – проверьте обмотку реле. На наличие неисправности вам укажет характерный запах гари. Проблема также может быть вызвана неплотным прилеганием щеток к коллектору, или слишком серьезный износ последнего. Вполне возможно, что нужно просто заменить втягивающее.

Стоит отметить один момент – если вы уже разобрали стартер, нашли конкретную неисправность, и устранили ее, то все равно проведите визуальный осмотр всего устройства. Такая профилактика крайне полезна в плане предотвращения будущих неисправностей. Если вы увидите, что срок службы какой-то детали явно подходит к концу – замените сразу и ее. Это избавит от необходимости снова разбирать стартер спустя какое-то время. То есть в данном случае вы делаете своего рода профилактику.

В завершение хотелось бы отметить еще один момент. Нередко бывают такие ситуации, когда втягивающее щелкает, однако стартер все равно не заводит двигатель. Возможных причин здесь уже гораздо больше. Однако бывает и так, что после поворота ключа нет вообще никакой реакции. Перечислим еще раз все наиболее типичные причины возникновения данной проблемы, как со щелчками втягивающего, так и без:

  • разряженная аккумуляторная батарея;
  • ослабление затяжки наконечников;
  • массовое замыкание;
  • окисление клемм или выводов на АКБ;
  • износ или зависание щеток;
  • перегоревший коллектор;
  • пробуксовка муфты свободного хода;
  • повреждение зубьев шестерней;
  • выработавшие свой ресурс втулки;
  • замок зажигания;
  • неисправность реле.

Неисправности стартера на «Шестерке»: врага нужно знать в лицо

Как и на любом автомобильном транспорте, на ВАЗ 2106 стартер используется для запуска двигателя. Если он поломан, то завести машину будет сложно. В статье приводятся часто встречаемые неисправности устройства, и дается инструкция, как его снять и отремонтировать.

Распространенные проблемы со стартером и их причины

Независимо от того, установлен редукторный стартер на ВАЗ 2106 или УАЗ, неполадки похожи. Если не запускается автомобиль, плохо крутит стартер ВАЗ 2106, сначала выполняется проверка качество зарядки аккумуляторной батареи. Кроме того, следует проверить, насколько хорошо закреплены клеммы. Если с зарядкой и клеммами все нормально, то причина появления проблем с запуском двигателя может быть в пускателе.

Схема стартера ВАЗ 2106

Возможны следующие неисправности стартера ВАЗ 2106:

  1. Устройство включается, но при этом не работает тяговое реле: обрыв провода тягового, наконечники слабо затянуты, КЗ в обмотках тягового или на массу, окислились контакты, заедает якорь втягивающего.
  2. После включения происходит щелчок, тяговое реле работает, но не функционирует якорь либо он слишком медленно вращается, не крутит стартер: слабо затянуты крепежные болты на втягивающем, изношены щетки или зависли, КЗ пластин коллектора либо его подгорание, повреждение обмоток.
  3. При запуске щелкает реле, работает якорь, но не вращается коленчатый вал: поломана буферная пружина, пробуксовывает муфта, выскальзывает из оси или сломан рычаг включения муфты.
  4. Стартер не отключается, когда запустился мотор: заедает реле или рычаг привода, слиплись контакты, перекос механизма, неисправна возвратная пружина замка зажигания.
  5. Повышенный шум при пуске: плохо закреплен узел, изношены втулки, сломаны зубья на шестернях.

Особенности диагностики механизма

Пусковой узел проверяется с помощью тестера. После включения устройства показания вольтметра не должно быть выше 8В, а сила тока — превышать значение 23А.

Проверить обмотки можно с помощью контрольки, если она будет гореть, значит, есть замыкание. Чтобы выполнить визуальный осмотр пускового узла, его нужно снять и очистить от загрязнений (автор видео — Ирина Кузилова)

Разбирая устройство, следует подвергнуть визуальному осмотру каждую деталь. Задиры и царапины можно убрать с помощью наждачки. Сломанные и детали с износом подлежат замене. Также необходима замена втулок стартера ВАЗ 2106, если они сильно изношены.

Неисправный коллектор не ремонтируют, его желательно заменить. На щетках проверяется высота. Оптимальной считается больше 12 мм, иначе щетки необходимо заменить.

Инструкция по снятию и ремонту стартера своими руками

Для диагностики и ремонта узел нужно снять.

Если машина после поездки, то перед тем, как снять стартер на ВАЗ, следует дождаться, чтобы остыли все узлы и механизмы.

Процедура снятия состоит из следующих шагов:

  1. Для доступа к устройству необходимо демонтировать воздушный фильтр.
  2. Пускатель крепится к корпусу коробки передач с помощью трех болтов. Чтобы его снять, нужно ключом на «13» выкрутить сначала два верхних болта, а затем один снизу. Его удобнее выкручивать из ямы.
  3. Затем необходимо отсоединить провода, и можно снимать механизм и начинать ремонт.

Для ремонта понадобятся необходимый инструментарий.

На ВАЗ 2106 ремонт стартера начинается с разборки, состоящей из этапов:

  1. В первую очередь снимается втягивающее реле.
  2. Далее вытягивается якорь втягивающего.
  3. На следующем этапе демонтируем верхний защитный кожух.
  4. Далее демонтируем вал ротора. При этом следует проверить замыкание на корпус.
  5. Затем выкручиваем винты крепления крышки, обмотки и проводов.
  6. Далее отделяем крышку от корпуса и вынимаем щетки.
  7. Затем с помощью оправки впрессовываем задний подшипник.
  8. На следующем этапе снимаем шплинт, якорь с вилкой и резиновую заглушку.
  9. Далее нужно достать второй подшипник.
  10. Затем отодвинув шайбу, сняв стопорное кольцо, демонтируем бендикс.

На этом разборка заканчивается. Теперь каждую деталь осматривают и устраняют неполадки. Сборку выполняют в обратном порядке. Перед сборкой нужно смазать детали пускового узла. После установки стартер следует подключить. Выполнить подсоединение следует согласно схеме подключения, а затем проверить работоспособность.

Схема подключения устройства

Видео «Как заменить редукторный пускатель»

В этом видео демонстрируется замена стартера (автор ролика — Kovalev Motors).

Источники:

http://automorum.ru/sistemy-avtomobilya/sistema-zazhiganiya/starter-ne-krutit-ne-shhelkaet.html

http://ladaautos.ru/vaz-2106/pochemu-starter-ne-shhelkaet-i-ne-krutit-na-vaz-2106-i-chto-delat.html

http://avtozam.com/vaz/2106/sboi-v-rabote-startera/

http://ustroistvo-avtomobilya.ru/dvigatel/klassifikatsiya-dvigatelej-avtomobilya/

Не крутит стартер: в чём причина и что делать?

Не крутит стартер: в чём причина и что делать?

Опытные автомобилисты наверняка сталкивались с ситуацией, когда не срабатывает стартер. Причин тому может быть много. Это и недостаточный заряд АКБ, и проблемы во втягивающем реле, и недостаточная проводимость в контактах на схеме, и, банально, механические поломки в самом стартере, и другие проблемы. В этой ситуации нужно чётко понимать причину, ведь большинство ремонтных работ можно выполнить самостоятельно, не прибегая к услугам сервисных центров. Давайте разберемся, что может вызывать неисправности в стартере и как можно сделать в такой ситуации.

Устройство стартера

Какие признаки неисправности стартера?

Двигатель может не заводится не только из-за проблем со стартером. На неисправность именно в нём указывают следующие признаки:

  • Не происходит включение стартера.
  • Стартер включается, слышны характерные щелчки, но коленвал двигателя не запускается.
  • При запуске стартера коленчатый вал начинает вращение, но слишком медленно для запуска двигателя.
  • Слышно металлический скрежет шестерни бендикса, которая не входит в зацепление с коленвалом.
  • Эти признаки прямо указывают вам на то, что причина неисправности автомобиля кроется в стартере. Если не один из «симптомов» не подходит, то корень проблемы лежит в другой плоскости.

Почему не крутит стартер?

Как это обычно бывает, самый очевидный ответ часто является правильным. Применимо к нашей ситуации, чаще всего стартер не прокручивает маховик из-за того, что аккумулятор слишком разряжен. Это не связано с проблемами в самом стартере, но прежде, чем проводить более серьезную диагностику, вам стоит начать с простой проверки уровня заряда АКБ. Если это и было корнем проблемы, поздравляем! Достаточно просто дозарядить «аккум». Заодно проверьте уровень электролита и, при необходимости, восполните его.

Ещё приведем достаточно частный случай, который может быть причиной проблем. Культовый «второй» Ford Focus 2007-2008 гг выпуска может не крутить стартер из-за «врожденных» особенностей оригинального иммобилайзера. Чтобы выявить эту ошибку вы можете пустить питание аккумулятора прямо на стартер — он должен работать нормально. Обычно, официальные дилеры без пререканий меняют иммобилайзер согласно гарантии.

Причинами неправильной работы стартера — если проблема действительно кроется в нём — являются:

  • Нарушение и исчезновение контакта на цени стартера. Происходит это, как правило, из-за плохой болтовой затяжки проводки, или коррозии. Статистически, восемь из десяти случаев проблем со стартером связаны с проблемами в электрической схеме машины. Чтобы решить вопрос, проверьте проводку: осмотрите цепь электропитания на стартере и подтяните болты на клеммах и колодках. Также, проверьте наличие напряжения на управляющем провод, который ведет к стартеру с помощью мультиметра. Чтобы это выполнить, нужно замкнуть стартер «напрямую», но к этому вернемся позже.
  • Проблемы с втягивающем реле на стартере. В этом случае вам стоит провести диагностику реле и проверить его на предмет коротких замыканий, обрыва обмотки и механические повреждения.
  • Замыкание в обмотке. Случается не так часто, как могло бы, но проблемы водителю создаёт. Обычно, встречается у «немолодых» стартеров. Время не лучшим образом сказывается на изоляции обмотки, что приводит к коротким замыканиям. К другим возможным причинам можно отнести механические повреждения и воздействие на стартер агрессивной автохимии.
  • Проблемы в замке зажигания, а, если точнее, в его контактной группе. В этом случае не срабатывает стартер при повороте ключа зажигания. Когда контакты в замке повреждены, они не пропускают ток, и, соответственно, он не поступает на электродвигатель. Диагностировать эту проблему можно с помощью мультиметра. Выясните, идет ли тог на замок зажигания. Заодно проверьте исправность предохранителей контактной группы.
  • Муфта свободного хода привода стартера пробуксовывает. В такой ситуации нужно заменить механический привод стартера.
  • Привод туго ходит по резьбе вала. Чтобы устранить эту проблему, разберите стартер и прочистите его резьбу от грязи и смажьте маслом.
  • Если стартер все же проворачивает коленный вал, но делает это недостаточно быстро для запуска двигателя проблема может крыться в следующих причинах:
  • Вязкость моторного масла не соотносится с температурным режимом. Эта проблема возникает в сильные морозы. Холод приводит к сгущению масло, что не даёт коленвалу вращаться с нормальной скоростью. В такой ситуации поможет замена масла.
  • Заряд аккумулятора слишком низок. Остаточного заряда недостаточно для вращения коленного вала с нужной скоростью. Решение в дозарядке или замене АКБ.
  • Затяжка проводов, которые идут к стартеру, недостаточна, или нарушен контакт на щетках. Чтобы справится с этой проблемой проверьте щеточный узел и, если нужно, замените щётки, отрегулируйте натяжение в них и прочистите коллектор.

Случаются и нетипичные ситуации, которые приводят к тому, что стартер не крутит:

  • Проблемы с проводом управления, подходящим к стартеру. Если повреждены контакт, или изоляция, запустить двигатель с ключа не выйдет. В такой ситуации стоит заменить провод.
  • В статоре стартера отклеились постоянные магниты. Чтобы решить проблему нужно разобрать стартер и при новой сборке приклеить их на предусмотренные места.
  • Предохранители вышли из строя. Достаточно редкая, но весьма вероятная причина отказа стартера. Проверьте предохранители контактной группы системы зажигания.
  • Слетает возвратная пружина на втягивающем реле стартера. Вам нужно снять реле и заново установить пружину.

Стартер щёлкает, но не крутит

Зачастую в проблемах, которые связаны со стартером, причина кроется во втягивающем реле. Именно оно (а не сам стартер, как многие думают) «щёлкает» при попытках завести автомобиль. Это может быть:

  • Силовой провод, который соединяет тяговое реле и обмотки стартера, поврежден. В этом случае его нужно заменить.
  • Щетки или втулки стартера износились и их нужно заменить.
  • С помощью метиметра проверьте, нет ли замыкания на обмотке якоря. Чтобы устранить эту проблему нужно заменить стартер.
  • Проверьте на замыкание и обрыв все обмотки стартера. В случае неисправности, как и в предыдущем случае понадобиться замена стартера.
  • Механическая поломки или деформация вилки бендикса. В такой ситуации, при возможности, заменяют вилку, или, если это невозмоэжно, весь бендикс.

Стартер не крутит «на горячую»

Достаточно частая проблема: машина после стоянки заводится нормально, но проблемы возникают «на горячую», то есть в машине, которая уже проехала какое-то расстояние и её двигатель нагрелся. Причина такой неисправности, скорее всего, кроются во втулках стартера, которые при нагревании расширяются и подклинивают вал, из-за чего тот не вращается. Это случается, когда втулки подобраны неверно, поэтому используйте втулки и подшипники, которые рекомендуются в инструкции к вашему авто.

В сильную жару советуем пройтись по всем контактам электросистемы автомобиля: основное и втягивающее реле стартера, клеммы аккумулятора и другие. Хорошенько обезжирьте их и почистите, чтобы избежать ухудшение контакта из-за высокой температуры.

Методы аварийного запуска двигателя, если не работает стартер

Если стартер не показывает никаких признаков жизни — не щелкает и вообще не издаёт звуков — запустить двигатель можно напрямую. Не самый лучший метод, но подойдёт в аварийной ситуации, когда срочно нужно завести автомобиль.

Рассмотрим алгоритм действий по запуску двигателя напрямую на примере популярной Лады «десятки» (ВАЗ-2110). Вам нужно:

  1. Поставить машину на «ручник» и выставить нейтральную передачу.
  2. Поверните ключ, чтобы включить зажигание.
  3. Откройте капот — дальше работа будет происходить в моторном отсеке.
  4. Снимите воздушный фильтр с водительского места, чтобы получить доступ к контактам стартера.
  5. Отсоединить фишку, которая идет к контактной группе.
  6. С помощью металлического предмета вам нужно замкнуть клеммы стартера. Для этого подойдет, например, отвертка, или кусок провода.

Если другие узлы работают исправно и аккумулятор заряжен достаточно, эти нехитрые манипуляции заведут автомобиль. Верните на место воздушный фильтр и фишку, ведущую к контактной группе.

Забавно, что после запуска напрямую, двигатель, как правило, дальше будет запускаться просто с ключа зажигания. Но это не значит, что проблема решена. Поломка никуда не делать и вам необходимо её выявить и устранить.

Аварийный запуск двигателя на переднеприводных авто с механической КПП

Этот метод тоже может спасти, когда нужно в экстренном порядке запустить двигатель с неисправным стартером. Но он подойдет только водителям автомобилей с передним приводом и механической коробкой переключения передач.

Вам нужно:

  1. Немного приподнять машину домкратом так, чтобы вывесить любое из передних колес автомобиля.
  2. Вывернуть выбранное колесо наружу до упора: левое — влево, правое — вправо.
  3. Намотать буксировочный трос на поверхность покрышки несколько раз (3–4), оставив около 1-2 метров свободными. Если буксировочного троса нет под рукой, подойдёт и просто крепкая верёвка.
  4. Переключить КПП на третью передачу.
  5. Провернуть ключ в зажигании.
  6. Резко и сильно дернуть за свободный конец намотанного на колесо троса, пытаясь его раскрутить.
  7. Когда автомобиль завелся, переключите его на «нейтралку» (можно без выжимания сцепления).
  8. Дождитесь полной остановки колеса и опустите его на землю.

ВАЖНО! Будьте осторожны при проведении данных манипуляций и соблюдайте меры безопасности. Это убережет вас от травм, а ваш автомобиль — от дополнительных поломок.

Подобный к описанному метод применяется и на заднеприводных автомобилях. Видели, как на старых машинах (например, на той же ВАЗовской «классике») раскручивают стартер с помощью рукоятки? В этом способе применяется тот же принцип. Только тут стартер запускается от полуоси, которая раскручивается приподнятым колесом.

Стартер — важный элемент автомобиля. Он запускает двигатель и его поломка будет критичной. Но, к счастью, это достаточно простое устройство и чаще всего дело в электрике: где-то испортились контакты, или произошел обрыв провода. Если у вас возникли проблемы со стартером, первым делом проверьте электропроводку машины: контактного реле, основной «массы», замка зажигания и других контактов. Также обратите внимание на аккумулятор и убедитесь, что он заряжен достаточно.

Почему не крутит стартер?

Одна из самых популярных поломок электрооборудования на автомобилях ВАЗ звучит примерно так: «Почему не крутит стартер? Либо так:« Стартер щелкает, но не крутит !? »В данной статье вы найдете ответы на эти вопросы. стартера, мы рекомендуем ознакомиться с принципом его работы, а уже затем приступить к выявлению неисправностей и замене вышедших из строя.

Стартер начинает работать при повороте ключа включателя зажигания.Ток от аккумуляторной батареи, проходя через 7 и 8 по тяговому реле 5 стартера 1, индуктирует магнитное поле, под действием которого сердечник 3 тягового реле втягивается, поворачивает рычаг 2. Рычаг своим нижним концом перемещает привод стартера и вводит его шестерню 9 в зацепление с зубчатым венцом маховика двигателя. Затем контактный диск 6 тягового реле замыкает основные контакты тягового реле, по обмоткам стартера идет ток, якорь начинает вращаться сам и одновременно вращает коленчатый вал двигателя.

Стартер СТ-221

зимой провернуть застывший коленчатый вал и сдвинуть с места поршни и другие двигающиеся детали двигателя, чтобы стартовали большой ток , продолжительность его включения не должна превышать 10 секунд, а повторное включение можно усилить, лишь давив аккумуляторной батарее отдохнуть в течение 40- 60 сек.

Опыт подсказывает, что, несмотря на трудные условия работы, стартер СТ-221 надежно выполняет свои обязанности.

В тех случаях, когда стартер отказывается работать (перестает "крутить"), имеются основные причины в большинстве случаев не зависящие от самого стартера:

1. При включении стартера якорь не вращается, тяговое реле не срабатывает. Неисправность такого рода по следующим причинам:

  • неисправна или полностью разряжена аккумуляторная батарея;
  • окислены полюсные выводы и клеммы проводов аккумуляторной батареи или недостаточно плотно затянуты клеммы проводов.Дефекты устраняются зачисткой, смазкой и подтяжкой крепления;
  • неисправен замок зажигания (не замыкается цепь между контактами 30 и 50). Неисправность устраняют зачисткой контактов либо заменой контактной пластины (контактной группы) или в худшем случае замка зажигания;
  • отсоединился наконечник провода от штекера 50 (позиция 4) тягового реле или замка зажигания. Дефект устраняется восстановлением цепи;
  • межвитковое замыкание в обмотке тягового реле, замыкание ее на массу или обрыв.В этом случае меняют тяговое реле. Снять его можно, не демонтируя стартер, но зато достаточно сложно получить доступ к стартеру и его тяговому реле, так как мешают приемная труба глушителя, гофрированный бумажный шланг воздухоочистителя, экран стартера. Необходимо отвернуть гайку на нижнем контактном болте 8 тягового реле и отсоединить вывод обмотки стартера. Затем отвернуть гайки крепления тягового реле и снять его.

2. При включении стартера якорь не вращается или вращается слишком медленно, тяговое реле срабатывает ("щелкает").Этот дефект возникает чаще всего, если неисправна аккумуляторная батарея, окислены и плохо закреплены клеммы.

Случается, окислены или плохо затянуты провода на контактных болтах тягового реле.

К другим причинам, вызывающим отсутствие или медленное вращение якоря, можно отнести:

  • нарушение контакта щеток с коллектором;
  • обрыв или межвитковое зажигание в обмотках якоря или статора.

Для устранения неисправностей стартер надо снять, и лучше это поручить специалистам, так как снимать его достаточно неудобно.

3. После отключения стартера замком зажигания стартер не выключается. Это происходит по вине замка зажигания, его контакты 30 и 50 не размыкаются. Как добраться до контактной группы замка, вы знаете. Зачистив контакты или заменив контактную пластину, вы устраните дефект.

ремонт своими руками. Пошаговый урок

Надежный запуск двигателя на автомобиле зависит от множества факторов и в первую очередь от исправности механизмов. На автомобиле ВАЗ 2107 установлен электрический стартер, который крутит маховик двигателя через подвижную обгонную муфту.В среде водителей ее часто называют бендиксом. Отказ стартера может быть вызван неисправностями отдельных его деталей, или узлов так и банальным разрядом аккумуляторной батареи.

Обычно подобная ситуация возникает в зимнее время или после длительной стоянки автомобиля
ВАЗ 2107 на открытой стоянке или в гараже. Характерными признаками является щелчки втягивающего реле стартера, замедленное вращение или полное его отсутствие. Устранение неисправности в заряде аккумулятора при помощи специального устройства.После установки новой батареи легко убедиться, что стартер хорошо работает и раскручивает двигатель.

Диагностика неисправностей

Длительная эксплуатация автомобиля ВАЗ 2107 может привести к отказу или поломке отдельных узлов и механизмов. Как определить, почему стартер машины не крутит? Возможные причины неработоспособности механизма следующих:

  1. Окисление контактов на устройстве, аккумуляторе повреждение массового провода.
  2. Выход из строя втягивающего реле стартера, обрыв обмоток ротор, выработка щеток и контактных колец.
  3. Поломка втягивающего реле, подгорание контактов.

Точно определить, почему отказал стартер на автомобиле ВАЗ 2107 возможно только после демонтажа и разборки. Значительно сложнее если устройство то крутит, то вовсе не срабатывает при повороте ключа в замке зажигания. Такие неисправности диагностируются большими трудностями и обычно после бесплодных поисков узел просто меняется на новый или заведомо работоспособный.

Снятие механизма

Работа по демонтажу устройства с двигателя автомобиля ВАЗ 2107 выполнятся при помощи следующего инструмента:

  1. набора гаечных ключей рожковых и накидных;
  2. комплекта головок с воротком;
  3. отвертка с крестообразным наконечником.

Окончательно убедительно в неисправности электрического стартера, что точнее в том, что он не крутит коленчатый вал можно приступать к демонтажу.

Последовательность выполнения операции мастером таким:

  1. Открываем капот, скидываем клеммы с аккумулятора и вынимаем его из моторного отсека.
  2. Отключаем стартер, который не крутит двигатель от бортовой сети.
  3. Ключом на «13» выкручиваем болты крепления механизма в блоке цилиндров двигателя.
  4. Осторожно выдвигаем устройство из гнезда, производим извлечение стартера из-под капота.

Для того, чтобы определить точную причину неисправности механизма запуска двигателя на ВАЗ 2107 его следует разобрать. Основная цель такой операции дефектация деталей и узлов стартера путем визуального осмотра.Для проверки электрических цепей рекомендуется использовать мультиметр. Если стартер автомобиля работает плохо и с перебоями возможны нарушения в цепях и контактах.

Разборка и контроль состояния стартера

В первую очередь с механизма демонтируется втягивающее реле, и проводиться его осмотр. На автомобиле ВАЗ 2107 некоторые неисправности электрического стартера, связаны с подгора контактов контактов.

Полезный совет: устранить указанную поломку довольно просто, достаточно зачистить рабочие поверхности при помощи наждачной бумаги малой зернистости и отшлифовать их.В большинстве случаев после такой процедуры начинает функционировать.

Другая причина отказа может выражаться в механической поломке обгонной муфты. Если стартер автомобиля ВАЗ 2107 легко крутит с характерным жужжанием и при этом двигатель не запускается, значит вышел из строя бендикс. Проверить его можно, прокручивая шестерню в одну и другую сторону, исправный механизм не допускает обратного вращения. После устранения неисправностей или замены стартера производим пробный запуск и проверяем работоспособность устройства.

Не заводится двигатель, не крутит стартер - причины и методы ремонта

Вариантов поломок при не заводящемся двигателе в вашем транспортном средстве может быть огромное количество. В большинстве случаев в стартере оказывается фатальной, и это заставляет автовладельца использовать комплекс услуг по эвакуации, а затем заставить автомобиль на комплексный ремонт. Если же стартер крутит, но двигатель не заводится, читайте другую статью.

Оглавление:
1 Что делать, если двигатель не заводится из-за стартера?
1.1 Неисправность с электропитанием стартера
1.2 Как быстро восстановить заряд в аккумуляторе?
1.3 Неисправность в конструкции стартера - в узле слышен стук и скрежет
2 Машина не заводится, не крутит стартер - что делать?

Что делать, если двигатель не заводится из-за стартера?

В случае обнаружения, что стартер не крутится при зажигании машины, необходимо сразу же заняться исследованием подкапотного пространства на предмет обнаружения поломок и неисправностей в системе. Некоторые из периферийных устройств могут оказаться отключенными, что в итоге приводит к блокировке системы по запуску мотора.

Если в моделях машин 2000 года выпуска неполадка с отсутствием движения в стартере имело конкретное объяснение в виде износа зубцов, то сейчас современные модели могут не заводиться даже при простейшей блокировке любого из датчиков в системе бортового компьютера. Рассмотрим чаще всего встречающиеся неполадки.

Стартер

Неисправность с электропитанием стартера

Если у вас проблемы с двигателем машины неполадок с раскруткой стартера, тогда в первую очередь стоит обратить внимание на неисправности в питании этого устройства.В результате вы, вероятно, просто обнаружите, что аккумулятор оказался сильно разряжен или отсоединен от клемм. В данном случае стартер не сможет завестись, так как электричество поступать в систему не будет.

Совет: отсутствие электропитания со стартером может возникать, когда машина дергается на малых оборотах. Просто проверьте исправность клемм и аккумулятора.

Если аккумулятор заряжен и фары работают исправно, то проблема с работой стартера может быть связана с поломкой или возникновением обрывов в соединении электропроводов.Они будут либо полностью отсоединены от аккумулятора в одном из узлов двигателя, либо в результате износа будут искриться при запуске мотора.

Часто проблема с проводами связана с сильным окислением клемм, происходящим с любой моделью батарейки практически всегда. Для устранения таких неполадок с электропитанием стартера выполнить следующий комплекс работ:

  • Для начала снять окисленные батареи автомобиля с помощью прорезиненной отвертки;
  • Прочистить при помощи небольшого мелкого куска наждачной бумаги все внутренние составляющие клемм и соединительных проводов от стартера к батарее;
  • Очистить контакты на самом аккумуляторе при помощи наждачки;
  • Проверить степень заряженности батареи машины при помощи любых универсальных зарядных устройств;
  • Внешний осмотром целостности соединительных проводов, которые питают и приводят в движение стартер;
  • Закрепить клеммы аккумулятора с помощью отвертки через их разъединения.

После проведенных работ снова пробуйте работу стартера. Если он смог сделать хотя бы один поворот по оси, а затем издал громкий звук и снова остановился, значит, проблема заключается в аккумуляторе. Возможно, вы столкнулись с проблемой полностью разряженного аккумулятора. В таком случае просто поставьте на 10 часов заряжаться батарею либо купите новую модель аккумулятора. Установка новой батареи под капот авто не должна создать проблем.

Как быстро восстановить заряд в аккумуляторе?

Каждому из автовладельцев должно быть предусмотрено специальное устройство, предназначенное для проведения дополнительного заряда батареи.Устройство является обычным генератором, передающим электричество от вращающегося мотора по проводам к бортовой системе машины и непосредственно к аккумулятору.

С помощью дополнительного генератора вы сможете быстро пополнить заряд в аккумуляторе и дальше эксплуатировать автомобиль. Однако полноценно восполнить весь заряд батареи при помощи генератора просто невозможно. Этому препятствует ряд причин:

  • При дополнительной зарядке аккумулятора через генератор первый должен на протяжении 6 часов находиться в состоянии спокойствия;
  • При зарядке батареи через генератор может появиться дополнительная нагрузка, отрицательно влияющая на долговечность работы батареи;
  • Проводить зарядку через генератор на ходу нет смысла, так как он будет давать очень слабое напряжение.

Совет: если вами была проведена установка зажигания на ВАЗ-2107 и необходимо немного энергии для ее проверки, то генератор вам в этом поможет. Однако при глубокой разрядке батареи нет смысла полагаться на энергию от генератора. Работы двигателя вам хватит на 10 минут, после чего машину придется эвакуировать.

Неисправность в конструкции стартера - в узле слышен стук и скрежет

Редко, но может встретиться проблема с запуском двигателя транспортные средства из-за неполадок внутри устройства стартера. В данном случае внешний осмотром неисправность будет довольно сложно, и без полноценной диагностики автомобиля здесь не обойтись. На обнаружение проблемы и нейтрализацию ее действия вы потратите огромное количество времени и еще больше денег и своих усилий.

Список основных неисправностей, которые возникают в конструкции стартера вашего транспортного средства при долгой эксплуатации (больше 15 лет):

  1. Обнаружение короткого замыкания, при котором сгорели запчасти одной из обмоток.При обнаружении этой проблемы вы можете увидеть дымление стартера, появится запах гари от соединительных проводов;
  2. Износ втягивающего реле, в результате чего нарушается исправность бендикса. Стартер просто перестает контактировать с двигателем, из-за чего он и отказывается заводиться;
  3. Слом или полное истирание зубцов бендикса, в результате чего узел просто физически не может привести двигатель в движение;
  4. Перегорание электрической системы в самом стартера. Может сгореть один из комплектов соединительных проводов или испортиться пара контактов от аккумулятора.

Бендикс стартера

В большинстве из указанных выше неисправностей починить самостоятельно машину не удастся. И если установить спойлер на ВАЗ-2114, можно при помощи партнера, то починить поломку внутри стартера можно только после осмотра всей системы специалистом. Причем провести ремонт стартера в автосервисе вам предложат лишь в том случае, если будет обнаружено нарушение только в работе бендикса или специального втягивающего типа реле.При обнаружении поломки в схеме электрических сетей вам придется купить и провести замену устройства на новый образец.

Совет: практически в 80% случаев проблем со стартером решить проблему гораздо проще, чем вы предполагаете. Например, многими автовладельцами воспринимается неполадка контактных групп в замке зажигания за полноценный износ стартера, после чего они бегут покупать новый. Ведь когда скрипят тормоза при торможении на машине, вы не бежите сразу заменять старые тормоза на новые? Поэтому перед проведением замены устройства на новое нужно точно убедится в том, где скрыта проблема.

Так как в современных моделях автомобилей используются дополнительные технологии и системы учета параметров, провести самостоятельную диагностику по неполадкам стартера достаточно затруднительно. Так как автоматизация работы данного устройства теперь подчиняется бортовому компьютеру, при возникновении неисправностей и проблем лучше сразу обратиться к работникам специализированного автосервиса, которые быстро диагностируют поломку в режиме компьютерной диагностики.

Машина не заводится, не крутит стартер - что делать?

Ремонт стартера ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110

Наконец-то я нашел название этой статьи, сначала хотел назвать ее обслуживание стартера двигателя или ремонт стартера своими руками , пока думал над названием, уже и дописал.

Обслуживание стартера заинтересует многих, особенно перед зимним сезоном. В жизни, конечно, случается немного по-другому. Мы стараемся ездить до последнего момента, когда стартер уже перестанет крутить и мы будем заводить автомобиль с толкача.

Потом я начал искать в интернет сервисе Яндекс «ключевые слова» - сколько людей интересуется этой темой и обнаружил следующее: в основном люди интересуются такими вопросами - как ремонтировать своими руками стартер своими руками или ремонт стартера руками .Еще заметил такую ​​тенденцию, что ремонтирует стартеров , особенно интересуются владельцы следующих марок автомобилей: ремонт стартера автомобиля ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110.

Если вы любите ездить до последнего, то здесь уже надо говорить не о ремонте стартера , а о замене стартера. Поэтому замена стартера тоже очень актуальное название для статьи. И действительно это один из самых простых вариантов решения проблемы со стартером .Единственное, что этот вариант самый дорогостоящий и стоимость такого удовольствия обойдется вам в 50 баксов. И действительно, - зачем выбрасывать деньгаи на ветер, если проблема может быть сущий пустяк (надо заменить втулку или щеткам хана).

Когда стоит купить новый стартер и даже не задумываться о ремонте стартера?

Солидный пробег автомобиля (более 100 тысяч км) и эксплуатация автомобиля - ежедневная. К тому же отличная страховка, ведь у вас в запасе останутся детали от старого стартера.

В итоге, как вы видите, я назвал статью ремонт стартера автомобилей ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110. В итоге в этой статье я собрал материал, который вам поможет при снятии и установке стартера, при ремонте стартера, замене стартера и обслуживании стартера.

Основные неисправности стартера автомобилей ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110.

  1. При запуске системы пуска двигателя, то есть повороте ключа замка зажигания в положение " стартер " не срабатывает втягивающее реле.Об этом свидетельствует отсутствие характерного щелчка.
  2. Стартер перестал «крутить». Одной из причин может быть неисправность втягивающего реле .
  3. Одной из самых простых причин того, что перестал крутить стартер, может быть неисправность АКБ, плохая зарядка АКБ, состояние клемм АКБ.
  4. Если при повороте ключа зажигания стартер не реагирует, а АКБ в рабочем состоянии, возможно, причина затации в неисправности замка зажигания или втягивающем реле .
  5. Во время запуска двигателя при повороте ключа зажигания раздается щелчок, но стартер не действует - неисправность втягивающего реле, износ и залипание щеток, износ якоря или его коллектора. И первым делом, проверьте самое простое - исправьте АКБ, проверьте клеммы АКБ на окисление, и проверьте, чтобы масса была хорошей.
  6. Стартер крутит очень тяжело . Обрыв обмотки якоря или замыкание, износ щеток, износ втулок стартера.
  7. Стартер крутит, но не проворачивает маховик . Скорее всего, сильный износ «бендикса» - приводной шестерни стартера. В этом случае меняют сам бендикс и венец маховика, если вы поменяете один бендикс, зубья шестерен опять могут испортиться. Характерными симптомами являются характерные звуки из под капота, треск и т.д.
  8. Стартер продолжает работать после пуска двигателя (не работает втягивающее реле, «бендикс» не выходит из зацепления.

Как выбрать стартер?

Если вы решили купить стартер , то самому этого лучше не делать. Все потому, что существует несколько видов стартеров на автомобили ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110. Прежде чем покупать стартер, надо определить модель стартера, который установлен на вашем автомобиле, а сделать это сможет только опытный мастер. Первым, что необходимо сделать это отнести стартер мастеру на дефектацию.Мастер проверит стартер и даст свои рекомендации по устранению неисправностей стартера .

Какой нужен инструмент для ремонта стартера ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110?

1 Торцовые и накидные ключи на 7,8,10,13,15;
2 Отвертка (плоская);
3 Торцевые головки;
4 Паскатижи;
5 Молоток;
6 Кабеля для прикуривания;
7 Мультиметр.

Итак, давайте приступим к ремонту стартера и узнаем, как снять стартер ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110 , проверить и отремонтировать его руками.

Инструкция по ремонту стартера ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110

  1. Снять минусовую клемму с АКБ;
  2. Снять защиту двигателя;
  3. Отсоединить наконечники проводов (как показано на рисунке 1);
  4. Открутить гайку верхнего крепежного болта стартера (рисунок 2);
  5. Открутить нижний болт крепления стартера (рисунок 3);
  6. Снять стартер ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110 ;

После снятия стартера уделите большое внимание осмотру поверхности приводных деталей на наличие дефектов зубьев.Осмотрите состояние зубцов венца маховика. В случае повреждения зубьев одной из деталей пары, замене подлежит и бендикс, и маховик.

  1. Прежде чем разобрать стартер хорошо его почистите. Внимательно осмотрите собранный стартер и поставьте метки, чтобы во время сборки облегчить свою работу.
  2. Проверьте «бендикс» на прокручивание, с помощью отвертки. Шестерня бендикса должна вращаться только в одну сторону. Если она вращается как в одну сторону, так и во вторую деталь надо заменить (рисунок 4).
  3. Проводим осмотр передней втулки стартера (рисунок 5), проверяем на люфты втулку стартера (если есть люфт деталь подлежит замене).
  4. Проверить работу стартера (цепляем провода прикуриватели от АКБ минус-корпус, плюс - на верхний контакт втягивающего реле) - (рисунок 6). Когда вы присоедините провода раздастся щелчок и бендикс выйдет вперед. Если так и будет, значит втягивающее реле работает нормально, если нет - заменить.

Плюсовой провод подключаем к нижнему контактному болту втягивающего реле, якорь должен при этом вращаться.

  1. 5. Снять реле со стартера открутив гайки и болты .
  2. Снять «нос» стартера с корпуса и заднюю крышку стартера , открутив крепежные болты.
  3. Вытащить якорь стартера с щеточным узлом из корпуса. Проверяем щетки стартера (высота щеток (не меньше 7 мм.) и движение в посадочных местах) рисунок 7.
  4. Снимаем вилку и проводим осмотр на дефекты (износ, трещины) рисунок 8.
  5. Проверить якорь, если ему хана, то лучше поменять стартер, так как это довольно дорогостоящая деталь.
  6. Если с якорем все хорошо, то можно двигаться дальше.
  7. Проверить втягивающее реле с помощью мультиметра.
  8. Заменить втулки стартера.

Остальное по необходимости.

Не заводится Ваз 2106 что делать

В данной статье рассматривается что нужно делать если Ваз 2106 не заводится. Знать последовательность поиска неисправности должен каждый владелец автомобиля, потому что неизвестно, где настигнет момент, когда машина перестанет заводится. В теории конечно все просто, как любят говорить знающие: «Или нечему гореть, или нечем поджечь». Исходя из этих слов и строится поиск неисправности: необходимо убедится что в двигатель поступает горючая смесь и вовремя подается искра. Итак идем по порядку.

Не заводится Ваз 2106

Ваз 2106 не заводится, последовательность действий:
1) Убеждаемся, что стартер вращает коленчатый вал двигателя. Если стартер хорошо крутит двигатель, переходим к пункту 2. Если нет, то проверяем возможные причины того, что стартер не проворачивает коленчатый вал двигателя.
- Проверяем заряжен ли аккумулятор с помощью замера его напряжения. Напряжение заряженного аккумулятора составляет 12.8 Вольт. Если замер показывает напряжение менее 11.2 Вольт, значит аккумулятор разряжен и ему не под силу провернуть коленвал.
- Если после поворота ключа слышен щелчок, но потом ничего не происходит надо проверить надеты ли на стартер все провода, а также их надежность крепления. Если при повороте ключа панель приборов светится, но никакого щелчка не слышно - возможно неисправно втягивающее реле стартера или электрическая цепь, которая его собирает.
- Одной из причин также может быть выход из строя контактной группы замка зажигания. То есть при повороте ключа не собирается электрическая цепь включения стартера.
- Если стартер не крутит, всегда можно попробовать завести машину с толкача. А потом в спокойной обстановке разбираться почему не срабатывает стартер.

Ваз 2106 под капотом

2) Нужно проверить, есть ли искра на центральном проводе с катушки зажигания. Для этого снимаем провод с катушки и подносим его к массе на расстояние около 1 см. Крутим стартером и смотрим проскакивает ли искра с центрального провода на массу. Если искра есть, сразу переходим к пункту 3. Если искры нет, то:
- Прозваниваем катушку зажигания Ваз 2106 как это описано в следующей статье.Или просто меняем на заведомо исправную. Помним, что нельзя менять местами катушки контактной и бесконтактной систем зажигания. То есть катушку зажигания с девятки нельзя ставить на шестерку, у нее другие электрические характеристики.
- Снимаем крышку трамблера и проверяем корректность работы прерывателя распределителя при вращении стартера.
- Меняем конденсатор трамблера.
- Проверяем, что на контакте Б катушки зажигания присутствует + 12В при включенном зажигании. Если напряжения нет, то разбираемся почему система зажигания не запитана.
2а) Если искра есть на центральном проводе с катушки зажигания, но ее нет на свечах, то необходимо проверить бегунок. Возможно пробит резистор бегунка. Если бегунок целый, то нужно почистить наждачной бумагой контакты крышки трамблера.
3) Если искра есть, нужно проверить, поступает ли бензин в карбюратор.Убеждаемся, что в бензобаке есть бензин.
3а) Откидываем шланг от бензонасоса к карбюратору. Пробуем крутить стартером - из выходного штуцера насоса должна бить хорошая струя бензина.
Если из топливного насоса бензин не брызгает, значит либо неисправен топливный насос, либо забит топливопровод от бензобака к насосу. Для проверки топливопровода откидываем шланг от входного штуцера топливного насоса и дуем в него - воздух должен проходить по топливопроводу и в бензобаке будет слышно его булькание. Если воздух не проходит, откидываем топливный фильтр и проверяем, что не забит кусок от насоса к топливному фильтру.
Если топливопровод не засорен, то причина будет в топливном насосе Ваз 2106.
4) Снимаем крышку с воздушного фильтра карбюратора. Сразу обращаем внимание не забрызган ли он маслом от системы вентиляции картера. Набираем в шприц несколько миллилитров бензина и брызгаем в первую камеру карбюратора. Затем пробуем покрутить стартером, двигатель должен начать схватывать и пробовать завестись. Если он даже не схватывает, после того как вы брызнули бензин в первую камеру, попробуйте выкрутить свечи, возможно, они залиты и их нужно просушить.
5) Выкручиваем сеточный фильтр карбюратора и проверяем не засорен ли он.Если засорен продуваем его и пробуем завести машину.
6) Если двигатель пробовал завестись от шприца, значит в карбюраторе нет бензина. Необходима проверка игольчатого клапана карбюратора.
Если этот клапан залип в закрытом состоянии, то топливо не будет поступать в поплавковую камеру и Ваз 2106 не будет заводится. Снимаем крышку карбюратора. Если в поплавковой камере нет бензина, значит причина в игольчатом клапане, проверяем его дуя во входной штуцер в крышке карбюратора и двигая поплавки.Воздух должен проходить при опущенных поплавках и не проходить при поднятых. Если воздух совсем не проходит иглу нужно продуть или заменить.
7) Если в поплавковой камере есть бензин после снятия крышки, то нужно продуть карбюратор сжатым воздухом. Возможно он засорен.

Карбюратор Ваз 2106

8) Не забывайте, что залитые свечи не дают искры. Если после выкручивания из цилиндра они мокрые и пахнут бензином, значит нужно выкрутить
все четыре свечи и просушить на огне.

9) Проверяем фазы газораспределения проверкой меток на шестерне распределительного вала и маховике.
Описанная выше методика рассматривает наиболее частые причины того, что Ваз 2106 не заводится. Однако бывают и частные случаи, помочь в которых могут быть только опытные мастера либо работники автосервиса.

проблемы с замком, что делать


Случается, что водитель пытается завести автомобиль, но при повороте ключа в замке зажигания ничего не происходит. Такая неприятность чаще бывает отечественными машинами, особенно выпущенными много лет назад.По отзывам владельцев, проблемный замок зажигания у автомобилей ВАЗ. В современной технике много датчиков и подсказок, при неполадках она заблаговременно забьет тревогу.

Возможные причины реакции при повороте ключа зажигания кроются в аккумуляторе, катушке зажигания, блоке предохранителей, контактах и ​​проводах. То есть, связаны с электричеством. Если бы проблема заключалась в цилиндрах, свечах, карбюраторе, топливном насосе, или элементарно закончился бензин в баке, автомобиль издавал бы какие-то звуки.Сказать, что ничего не происходит, в таком случае нельзя.

Аккумулятор

Аккумулятор может основательно разрядиться. Причин того много - чрезмерное использование электричества, когда не работает двигатель (в гараже играть дети), попадание на клеммы жидкости или крупных насекомых. Сырая погода и мойка машины в сомнительном сервисе - факторы риска. Слишком высокая или низкая температура воздуха неблагоприятно влияет на аккумулятор, он иногда ведет себя непредсказуемо и быстро разряжается.

Для зарядки аккумулятора при работающем двигателе должен быть исправным генератором, а его ремень - хорошо натянутым. Иначе и во время езды аккумулятор рискует скоро разрядиться, а это опасно возникает аварийной ситуации на дороге. При подозрении на поломку генератора лучше сразу обратиться к профессионалам. Но перед этим стоит убедиться, что проблема не заключается в аккумуляторе и других деталях.

Если в аккумуляторе еще остался какой-то заряд, могут гореть светодиодные лампочки и другие экономные электроприборы.В старой машинех точно узнать напряжение на клеммах можно тестером, современная комфортная техника покажет его на приборной панели (если аккумулятор не сел до нуля). При недостаточном напряжении рецепт понятен - зарядка. Заряжают аккумулятор от розетки или другого автомобиля, но подсоединение к чужому аккумулятору требует опыта и осторожности.

Если аккумулятор разряжается регулярно и ключ в замке зажигания продолжает отказывать, придется заменить изношенную батарею. Не помешают организационные меры - например, запретить детям находиться в гараже без взрослых.

Катушка зажигания

Катушка повышает напряжение, чтобы в искровом промежутке могла проскакивать искра. Повышающий трансформатор чувствителен к влаге, отсыревание катушки иногда приводит к выходу из строя. В этом случае горят фары и все другие электроприборы, жалоба, что при повороте ключа в замке зажигания ничего не происходит, относится лишь к запуску двигателя.

Лучше не дергать ключ туда-сюда в замке зажигания, чтобы избежать короткого замыкания с сильными повреждениями катушки.Ее нужно осмотреть и выяснить, в каком она состоянии. Понятно, что напряжение на клеммах аккумулятора быть нормальным, при измерении любым доступным способом.

Поиск неисправности в проводах

Во время работы устройства запуска силового агрегата, вся нагрузка передается его втягивающему реле. Поэтому на вопрос: почему щелкает стартер, можно ответить, что реле начинает функционировать, издавая характерные звуки. Это говорит о наличии неисправности, поскольку стартер в этот момент не работает и не крутит коленвал автомобильного двигателя.Возникновение подобных симптомов характерно для следующих ситуаций:

  • замыкание или подгорание витков обмоток ротора либо статора;
  • которая послужила причиной заклинивания вала электродвигателя;
  • пробой ротора на «массу».

Без демонтажа устройства с автомобиля и полного его разборки возникших неисправностей не получится.

Тяговое щелкает из-за того, что его сердечник движется между втягивающей и фиксирующей обмотками, и если напряжение на последнем недостаточном, он не может удержаться и возвращается в первоначальное положение. Наличие щелчков является свидетельством неудачной попытки удержаться в необходимом сердечном положении.

Заметим, что если не удалось запустить двигатель транспортных средств с первого раза, это вовсе не свидетельством неисправности стартера. Вероятно, что большинство систем еще не включились в работу, для этого заново необходимо заново включить ключ зажигания.

Помимо втягивающего реле, вызывают неполадки в работе системы запуска мотора, могут подгоревшие контакты (это сопровождается характерным горелымом, а в некоторых случаях - дымом), отсутствие массы, нарушение электрической сети, разряженный источник питания.Устранение этих неисправностей осуществляется в индивидуальном порядке.

Некоторые водители в поисках неисправности торопятся снимать стартер, но делать такие поспешные действия не следует, так как часто проблема отсутствия запуска ДВС заключается в проводах, плохих контактах или в их отсутствии. Здесь наиболее типичные дефекты:

  • слабая масса движка с кузовом;
  • ненадежное соединение стартерных проводов (плюса роторной обмотки, основного плюса, контакта подачи питания с замка зажигания на втягивающее реле (ВР)).

А еще интересно: Замена радиатора печки шевроле нива с двигателем без снятия панели

Если плохая масса с двигателем, признаком дефекта будет при первой попытке запуска легкий щелчок, все приборы могут погаснуть, при следующих поворотах ключа какие-либо признаки « жизни »совершенно пропадают (но не обязательно). Проверить наличие массы достаточно просто, но проверить нужно делать вдвоем:

  • один из участников замыкает металлическим предметом (например, воротком или проводом для прикуривания) массовый вывод аккумулятора с корпусом двигателя;
  • второй человек, предлагает за рулем автомобиля, поворачивает ключ до упора вправо;
  • если действительно была плохая масса, стартер сразу же начнет крутить с нормальной скоростью.

Также следует обеспечить надежность всех креплений на стартере, для этого выполняем действия:

  • откручиваем все гайки на пусковом устройстве, сняв клеммы с аккумулятора;
  • протираем места соединений и крепежные элементы сухой чистой ветошью;
  • обрабатываем контакты WD-40;
  • заворачиваем гайки с помощью усилием, перетягивать нельзя, иначе можно сорвать резьбу.

Если провод ВР подсоединяется с помощью разъема, подгибаем язычок «фишки», здесь соединение быть плотным.

Когда после зачистки всех контактных частей двигатель запускается, значит, неисправность устранена, и послужило причиной дефекта, не нужно. Если в лучшую сторону ничего не изменилось, тогда уже точно следует проверять стартер, для этого узла придется демонтировать.

Если при запуске двигателя стартер издает один громкий щелчок и больше ничего не происходит, в 100% случаев это вызвано неполадками в самом модуле. Один щелчок свидетельствует о том, что заряд доходит до стартера, так как реле щелкает.При этом выход из строя реле исключается. Причиной проблемы с функционированием этого модуля может быть нестабильный заряд, который до него доходит.

  • вышел из строя бендикс стартера;
  • сломалось втягивающее устройство;
  • главная обмотка стартера оборвалась;
  • замыкание обмотки;
  • изношены щетки и втулки.

В последнем случае необходимо лишь заменить вышедшие из строя составляющие.

В любом случае, независимо от причин, по которым возникла эта неполадка, первым делом следует проверить и проверить все видимые внешние контакты.Нередко стартер перестает нормально выполнять свои функции из-за слабого контакта в том или ином узле. Также довольно частой причиной нестабильный заряд.

Даже если в итоге вам удалось завести двигатель с какой-то попыткой, не стоит считать проблему решенной. В противном случае автомобиль просто перестанет заводиться и вам искать альтернативные способы запуска двигателя. Не стоит решать проблему заменой стартера.

Автомобиль давно перестал быть роскошью.Представить жизнь без машины нынче трудно. Многие люди ездят на авто ежедневно и по любой потребности - на работу, учебу, дачу, по магазинам, на отдых. И поэтому становится очень плохо, когда автомобиль не заводится. Рушатся планы, отменяются встречи, люди теряют деньги!

Ситуации, когда стартер работает, но авто все равно не заводится, мы разберем в другой раз. А сейчас - о том, что делать, если не крутит стартер на Приоре.

Для начала поймем, как работает стартер, каково его устройство.Электродвигатель с шестеренкой, которая зацепляется с маховиком двигателя и крутит его при запуске. Все это упрятано в корпусе, на котором крепится втягивающее реле. Оно предназначено для ходом шестеренки и подачи питания на электромоторчик.

Когда вы поворачиваете ключ зажигания, ток на реле. С помощью электромагнита оно втягивается, при помощи специального механизма передвигает при этом шестеренку и запускает двигатель замыкания контактов. Когда ключ отпускается, на магнит втягивающего реле питание перестает подаваться, происходит срабатывание реле в другую сторону и контакты размыкаются.

Если при повороте ключа зажигания раздаются щелкающие звуки, а лампочки на панели приборов гаснут - возможно, дело в аккумуляторе. Его необходимо проверить, подзарядить, долить электролита или заменить. Аккумулятор в порядке? Тогда ситуация становится интереснее. Проверьте провода, которые идут от аккумулятора.

Посмотрите соединение клеммы массы с кузовом. Если нужно - зачистите данное соединение. Проверьте место соединения клеммы «плюс» и стартера. Определите, поступает ли питание на втягивающее реле от замка зажигания.Для этого нужно отсоединить разъём от реле, и повернув ключ зажигания «на старт» замерить напряжение на разъеме.

Все еще не крутит стартер Приоры? Тогда придется снять его с машины и проверить.

Процедура снятия выглядит так: отсоедините клеммы аккумулятора, открутите и снимите воздушный фильтр, отверните и снимите провод «плюс» от стартера. Затем отсоедините разъем от реле, отверните гайки крепления стартера и снимите его. Мы уже куда ближе подобрались к решению вопроса, почему у Приоры стартер не крутит.

Можно зацепить минусовой провод на корпус стартера, а плюсовой - на нижний вывод втягивающего реле. Электромотор не сработал? Виноваты, скорее всего, щетки электродвигателя.

Блок предохранителей

Расположенные в блоке предохранителей реле - одна из причин причин, почему замок зажигания не работает, как положено. Если напряжение аккумулятора в норме, автомобиль перед этим не мыли и не ездили под дождем - мог выйти из строя предохранитель. В большинстве моделей автомобилей неполадку можно визуально найти самостоятельно.Предохранители недороги, и заменить их легко. Если проблема в этом, при повороте ключа машина заведется. Перед блоком предохранителей бывает общий предохранитель, под напряжение на остальные.

Причины, почему не заводится Lada 4 × 4 (стартер не крутит)

и коленвал неподвижны. Есть визг, вой со стороны картера сцепления ремонт двигателя или его навесных агрегатов Повреждены шестерня привода стартера или зубья венца маховика
Возможная неисправность Диагностика Способ решения
АКБ разряжен Стартер щелкает, но не крутит. Напряжение на выводе АКБ при включенных потребителях 12 менее В Зарядить или заменить АКБ
Окисление клемм АКБ или плохое соединение Стартер щелкает, но не крутит. При включении стартера напряжение на его выводе уменьшается намного больше, чем на выводах АКБ Зачистить контакты, смазать вазелином и хорошо затянуть
Проблемы в проводке тягового (втягивающего) реле стартера, контакты зажигания 30 и 50 не замыкаются. При повороте ключа нет щелчка под капотом (реле не срабатывает). Проверить наличие напряжения на управляющем контакте втягивающего реле Зачистить контакты, смазать вазелином и хорошо затянуть.Заменить замок зажигания
Втягивающее реле стартера неисправно. При повороте ключа реле нет щелчка под капотом (реле не срабатывает), но на управляющем контакте втягивающего есть 12 В. Стартер крутиться при замыкании отверткой. Не крутит стартер только на горячую (двигатель прогрет) Заменить втягивающее реле стартера
Окислены контакты втягивающего, плохой контакт «масса» При повороте ключа есть щелчок под капотом, но стартер не крутит. Проверьте омметром сопротивления цепи «АКБ - стартер», а также провод «массы». Если цепи исправны, снимите стартер и проверьте работу его реле Зачистить контакты, смазать вазелином и хорошо затянуть. Заменить втягивающее реле
Обрыв или замыкание при включении удерживающей обмотке втягивающего реле При запуске стартера из-под капота раздается треск. Напряжение на АКБ в пределах нормы. Реле проверяется омметром или по его чрезмерному нагреванию Заменить втягивающее реле стартера
Обгорание коллектора стартера, зависание щеток или сильный износ Стартер не крутится или крутится медленно.На снятом стартере проверьте усилие прижатия щеток к коллектору, их остаточную высоту, износ коллектора Отремонтируйте стартер. При сильном износе коллектора замените стартер
Обрыв или замыкание в обмотке якоря стартера Стартера не крутится или крутится медленно. Исправность обмотки проверяется омметром или по потемнению изоляции Заменить стартер
Пробуксовка муфты свободного хода Стартера крутится, но маховик неподвижен Замените муфту или стартер
маховик маховик на маховик на маховике Замените маховик
Двигатель или навесные агрегаты заклинило Проверить вращение коленвала, шкивы генератора, насоса охлаждающей жидкости и насоса гидроусилителя руля
Визуальный осмотр после снятия стартера Отремонтируйте или замените стартер, замените маховик

А вы сталкивались с проблемой запуска двигателя, когда стартер не крутит? В чем была причина вашей неисправности? Напомним, другие инструкции по ремонту и эксплуатации Lada 4 × 4 можно найти в этой категории или по содержанию.

Ключевые слова: стартер 4х4 | двигатель 4х4 | система зажигания 4х4 | система питания 4х4 | ЭСУД 4х4

Обнаружили ошибку? Выделите ее и нажмите Ctrl Enter ..

  • Доллар подорожал, АвтоВАЗ может повысить цены на LADA
  • Какое масло заливать в коробку передач автомобилей LADA
  • Шум, треск, стук скрип при повороте руля автомобиля Лада
  • Обзор и установка аэродинамических щитков колес на автомобили Лада

Часто владельцы внедорожника ВАЗ 2121 или 2131 сталкиваются с проблемами, связанными с запуском двигателя. Например, при повороте ключа зажигания стартер не крутит. Рассмотрим возможные проблемы стартера Нивы 4х4 и способы их решения.

Состояние дорог, внешние условия в нашей стране таковы, что многим необходим автомобиль с повышенной проходимостью. Отличным качеством который сочетает в себе невысокую цену и хорошее качество считается Шевроле Нива. При эксплуатации этой машины отдельное внимание необходимо уделять стартеру, правилам его использования и ремонта.

А еще интересно: Реле зажигания Нива Шевроле где находится

28 января 2020 LadaOnline 150 630

Часто владельцы внедорожника ВАЗ 2121 или 2131 сталкиваются с проблемами, связанными с запуском двигателя.Например, при повороте ключа зажигания стартер не крутит. Рассмотрим возможные проблемы стартера Lada 4 × 4 и способы их решения.

. Автомобиль не реагирует на поворот, необходимо последовательно проверять приборы в следующем порядке.

Контакты и проводка

Провода в автомобиле повсюду. Их хватает и внутри замка зажигания. Если причина в них, стоимость ремонта зависит от места разрыва электрической цепи и его характера. Провода можно припаять, клеммы почистить и подключить, но если расплавились «внутренности» замка зажигания, придется его менять.

Профессиональный электрик разберется лучше, но многие владельцы автомобилей успешно ремонтируют проводку сами. Если при повороте ключа в замке зажигания ничего не происходит, даже не загораются лампочки, вероятно, обрыв цепи произошел ближе к аккумулятору. Но когда при повороте ключа зажигания что-то загорается, придется хорошо поискать.

Не следует многократно дергать ключ, автомобиль должен идеально заводиться с первой попытки. Проверить «проходимость» проводов и контактов тестер, разумеется, при отсоединенном аккумуляторе.Если предположения верны, ремонт обойдется недорого или вообще без финансовых затрат. Поверхность клемм должна быть металлической, блестящей. Возможно, их пора почистить, желательно специальной пастой.

Где стоит реле стартера

Многие водители сталкивались с такой неприятной ситуацией, когда стартер не хочет крутить двигатель и заводить автомобиль. И дело не в аккумуляторной батарее, ведь даже попытка сдвинуть с места силовой агрегат не предпринимается. Просто раздается своеобразный щелчок и ничего больше не происходит.В такой ситуации приходится заводить автомобиль с толкача или придумывать другие способы запуска двигателя.
Если стартер щелкает, но не крутит, возможны несколько типов поломок в автомобиле, на которые стоит обратить внимание. Решать только проблему придется сразу же после возникновения, возможно дальнейшее движение с работающим стартером. Особенно, когда речь идет о больших автомобилях, пуск которых с толкача невозможен.

Каждому владельцу автомобиля будет знакома такая ситуация, когда утро началось поздно и начинаешь спешить на работу, по делам.Но случается так, что после ночного простоя, автомобиль просто отказывается заводиться, либо заводится после попытки.

И такие неполадки не являются необходимыми тщательной диагностикой и проверок. Возможностей может быть предостаточно, следует внимательно изучить с помощью, и проверить их на деле.

Так же испытывают стартер в полном торможении. Часто может иметь место и производственный брак.

Если при повороте ключа зажигания щелчки доносятся из реле стартера, но при этом самат не крутится, то проблема может быть связана с неисправностью управляющего кабеля, который питает реле, или с проблемой работоспособности самого реле.

В такой ситуации автомобиль можно завести, если замкнуть «плюс» от аккумулятора на положительную клемму управления с замком зажигания (к ней подключен провод наименьшего сечения из трех). Если при подобном подключении стартер начал крутиться, то неисправность точно не связана с аккумулятором, и проблему следует искать в реле, замке зажигания или проводке.

На практике, большая часть неполадок и сбоев при работе стартера заключается в проблемах с электрической частью. Механические поломки встречаются реже. Проблемы с запуском силового агрегата транспортных средств, вызванные наличием неисправностей в электрике.

Если не удается завести автомобиль, необходимо проверить на работоспособность его аккумуляторную батарею, поскольку стартер запитан от нее. При недостаточном заряде источника питания, полностью отсутствовать характерные звуки работы системы запуска моторного агрегата. Измерить заряд АКБ можно при помощи вольтметра.

Если он составляет менее 9В, необходимо подзарядить батарею, иначе дальнейшая потеря может быть отразится на ее работе.В случае отсутствия тестера, определить заряжен аккумулятор можно по яркости фар, правда, для этого нужен определенный опыт. Если при включенном дальнем свете и поворотами ключа зажигания в замке, начинается светить слабее, значит, заряд АКБ значительно снизился.

Если стартер щелкает, но не может крутить коленвал двигателя, необходимо протестировать втягивающее реле. Помимо выхода из строя этих деталей, могут возникнуть проблемы с кабелем питания. Для определения работоспособности реле, рекомендуется его прямое подключение к клеммам аккумуляторной батареи.Если при таком соединении тяговое работает, причину неисправности необходимо искать в системе питания (повреждение проводов, подгорание контакты, наличие неисправности в замке зажигания). После устранения неполадок пусковая система мотора будет функционировать исправно.

Недостаточный контакт либо его отсутствие приводит к потере тока в электрической сети автомобиля, из-за чего его пользовательские функции работают некорректно. Поэтому необходимо периодически уделять внимание всем сопряжениям в бортовой сети.Для нормального функционирования стартера необходим ток примерно 200А. При меньшей величине пускового тока срабатывает исключительно втягивающая обмотка реле. Однако силовой агрегат запуститься не может.

Когда плохо работает ВР, при попытке запуска движка раздаются четкие сухие щелчки, если дефекта контактное реле в этом случае получается тихое и достаточно мягкое. Сначала проверяем работоспособность самого стартера, делается это примерно так:

  • снимаем пусковое устройство с автомобиля;
  • к снятому аккумулятору подсоединяем клеммные провода, другие их концы соединяем с основным плюсом и массой стартера;

  • подключите еще один провод на стартерную обмотку, другим его концом касаемся плюсового вывода АКБ, при этом удерживая пусковое устройство;

  • если стартер рабочий, бендикс войдет в зацепление, ротор будет вращаться, если нет - вращения не произойдет, а при подаче напряжения будет происходить легкое искрение;

  • чтобы полностью убедиться, что стартер не реагирует или наоборот, откликается на подачу питания, подаем плюс непосредственно на обмотку.

Теперь, не разбирая стартерного узла, можно проверить работу втягивающего реле:

Также ВР можно проверить, когда оно сняло со стартера, здесь тоже подаем питание проводами с аккумулятора (плюс и минус). При подаче «» на управляющий контакт сердечник на исправном реле будет втягиваться, если ВР неисправно, полного хода сердечника не наблюдается.

Еще может быть неисправным контактное реле стартера (КРС), которое обычно находится в салоне автомобиля или в моторном отсеке на панели рядом со стеклоочистителями.В таком случае при повороте ключа зажигания могут раздаваться слабые щелчки, а обычно и вовсе звуков не слышно. Прежде чем приступить к проверке самого КРС, необходимо убедиться в подаче питания на реле.

Каждая модель автомобиля включает в себя

, что у модели автомобиля устанавливается своя схема, на некоторых авто устанавливается реле блокировки стартера (имеет другое назначение), у каких-то машин КРС отсутствует вообще. Проверять цепочку нужно по схеме, но принцип действия, предполагаем, в целом понятен.

А еще интересно: Плюсы и минусы подвески автомобиля Шевроле Нива

Само КРС проверяется также с помощью контрольной лампочки или мультиметра, но при самостоятельном поиске дефекта удобнее исправное реле иметь в запасе, учитывая, что деталь стоит недорого, практически всегда есть в автомагазинах.

Проверить тяговое реле стартера своими руками можно при помощи автотестера. Для этого сначала необходимо осуществить замер напряжения от АКБ на контакте стартера.После этого щуп тестера присоединяется к выходу стартера, после чего необходимо включить зажигание и повернуть ключ в положение «старт».

Во время замеров необходимо обратить внимание на следующее: если напряжение соответствует нормальному заряду батареи, но во время срабатывания тягового реле на выходе напряжение падает в 2-3 раза, тогда высока вероятность подгорания силовых контактов втягивающего реле.

При неисправности тягового раздается щелчок стартера, который не крутит двигатель.Дело в том, что подгоревшие контакты не могут передать напряжение полностью по причине недостаточного контакта.

Если же напряжение на входе соответствует напряжению заряженной АКБ и аналогичный показатель напряжения на выходе тягового реле, тогда контакты тягового реле в полном порядке. Это говорит о том, что поломка произошла в стартере. В первом случае тяговое реле следует разобрать, после чего следует зачистить контакты, а также почистить перемыкающую пластину.

Ничто так не раздражает водителя, как молчание стартера в ответ на поворот ключа в скважине замка зажигания. Причин, по которому автомобиль не заводится - множество.

Начало от банального отсоединения контактов, заканчивая выходом из строя стартера. Внешние проявления поломки могут быть также различные и если знать устройство системы пуска, то можно достаточно быстро найти уязвимое место.

При попытке запуска щелкает стартер и более ничего не происходит, это значительно сужает сектор поиска неисправности.

Щелчки под капотом при попытке запуска двигателя издаёт в реле, отвечающее за сцепление рабочей шестерни бендикса с венцом маховика. Не очень опытные водители считают, что такие щелчки могут издавать реле стартера, а виновником поломки считают втягивающее реле.

Если стартер щёлкает, но не крутит, то это вовсе не повод грешить на «втягивающее» (так коротко называют втягивающее реле), иначе вообще не было бы никаких звуков.А реле стартера во время своей работы издаёт щелчки, но их почти не слышно, поэтому такое звуковое сопровождение спутать нельзя ни с чем.

Реле стартера находится под дополнительным блоком предохранителей рядом с реле зажигания. На ВАЗ 21214 реле включения стартера прикреплено к кронштейну системы впрыска.

Стартер крутит, а двигатель не крутит: описание, причины, методы решения

В связи с изменением программы обучения, при подготовке на курсы вождения для получения водительских прав различных категорий, при обучении очень времени уделяется конструкции автомобиля и в том числе, конструкции и принципы работы двигателя внутреннего сгорания.

Непонимание назначения различных агрегатов двигателя и принципы их работы часто приводит к неправильному описанию возникших неисправностей. Одним из таких описаний является «стартер не крутит двигатель».

При таком описании неисправности очень трудно понять, в чем же действительно причина. Особенно, если нет понимания об уровне технической грамотности автовладельца. В некоторых случаях такое описание может означать, что электродвигатель приводит в движение маховик и коленчатый вал двигателя, но не происходит запуска.

Стартер

Стартер - это электрический двигатель постоянного тока. Основное назначение этого конструктивного элемента в движении шатунно-поршневую группу для обеспечения начала сжатия топливно-воздушной смеси (ТВС) в цилиндрах. Для обеспечения запуска двигателя достаточна раскрутка маховика до частоты 50-70 об / мин.

При таком вращении и нормальном состоянии цилиндров, поршней и колец обеспечивается сжатие топливно-воздушной смеси до степени, необходимой для воспламенения ТВС и передачи энергии воспламенившейся смеси на плечи коленчатого вала.Далее процесс происходит самостоятельно.

Таким образом, электрическое устройство не влияет непосредственно на запуск двигателя, является лишь вспомогательным агрегатом для первоначального раскрутки коленчатого вала.

Основная цель применения этого электродвигателя - исключить необходимость применения физической силы и обеспечить удобство эксплуатации автомобиля.

Конструкция стартера

Конструктивно стартер состоит из трех блоков:

  • электродвигатель постоянного тока
  • втягивающее реле
  • бендикс (шестерня, передающая крутящий момент на маховик двигателя с обгонной муфтой)

Электропитание на обмотку электродвигателя подается не напрямую от аккумулятора, а через замок зажигания.При этом, электрический ток при замыкании замка зажигания на обмотку втягивающего реле, его срабатывание и замыкание аккумулятора, выполнение внутри корпуса втягивающей катушки, с подачей тока срабатывания автомобиля на щетки коллектора электродвигателя через контактные пятаки, скрытые под кожухом.

Неисправности стартера

Неисправности стартера делятся на две категории

  • поломка или износ механической части
  • повреждение электрической схемы

Так как устройство раскрутки вала двигателя состоит из двух электрических элементов, то есть повреждения электрической схемы также делят на две подкатегории:

  • неисправность электродвигателя
  • Неисправность втягивающего реле

Нарушение работы механической части стартера ремонтируется путем замены подшипников или бендикса.

Поломки электрической составляющей конструкции устраняются заменой блоков целиком, пожалуй, за замену угольных щеток.

Неисправность стартера и причина возникновения

Стартер жужжит, но не крутит двигатель.

Указывает на то, что происходит замыкание электрической цепи и питание на щетки электродвигателя. Состояние электродвигателя работоспособное. Не происходит срабатывание удерживающей катушки втягивающего реле и не происходит перемещение бендикса.Шестерня бендикса не зацепляется за шестерню маховика. Электромотор работает в холостом режиме. Причина может иметь как механический, так и электрический характер.

Механическая часть. Усилие с втягивающего элемента реле передается на бендикс через пластиковый рычаг, имеющий форму ухвата. При высоком сопротивлении перемещению бендикса по валу ротора происходит поломка этой пластмассовой детали. Бендикс не переводится в рабочее положение, и стартер вращается без передачи крутящего момента на маховик.

Косвенной причиной поломки пластикового ухвата может быть износ зубьев на вале ротора электродвигателя или износ зубьев на ответной части бендикса. Для ремонта потребуется разобрать пусковой агрегат и заменить либо сам рычаг, либо рычаг и бендикс.

Другой механической причиной холостого хода является разрушение зубьев на маховике двигателя. Неисправность относится к поломке двигателя и не связана напрямую с работой привода. На вероятность наличия такой неисправности может указывать срабатывание всех рабочих элементов стартера, раскрутка двигателя и перевод бендикса в рабочее положение, что фиксируется по характерному щелчку при повороте ключа зажигания.

Для подтверждения вероятности такой поломки следует сдвинуть автомобиль с включенной 3 или 4 передачей без включения зажигания на 0,5 м. Это приведет к смещению положения неисправной части маховика. Повторить запуск в штатном режиме поворотом ключа зажигания. Если мотор запускается, то необходимо проверить состояние маховика в условиях СТО.

В технически сложных стартерах с планетарным редуктором возможна поломка зубьев редуктора. При этом требуется замена агрегата целиком.Планетарный редуктор не поставляется в качестве запасной части.

Электрическая часть. Если стартер жужжит, но не крутит двигатель, то неисправность может быть локализована во втягивающем реле. Втягивающее реле, смонтированное на корпусе стартера и клеммы для электрического подключения, имеет две обмотки:

  • втягивающую
  • удерживающую

Назначение обмоток разное и поэтому они различное усилие. Втягивающая обмотка для замыкания контактных пятаков и передачи напряжения с аккумулятора на щетки электродвигателя.Удерживающая - приспособления для надежного зацепления шестерни бендикса и зубчатого обода маховика двигателя. Работа на холостом ходе указывает на нормальное срабатывание втягивающей обмотки и замыкание контактов.

При межвитковом замыкании в удержании фиксации бендикса в рабочем положении и происходит его выброс из зацепления. Крутящий момент не передается на шатунно-поршневую группу и раскрутка двигателя не происходит. Ремонт выполняется заменой втягивающего реле.При отсутствии отдельно поставляемого реле стартер заменяется целиком.

Стартер не вращается при повороте ключа зажигания

Проблема в основном связана с электрической цепью. Причины возникновения неисправности могут быть следующие элементы:

  • контактная группа замка зажигания
  • защитное реле
  • втягивающее реле
  • щеточный узел электродвигателя

Первоначально следует проверить работу реле стартера, расположенного в релейном блоке, заменив его на заведомо исправное.Реле стартера стандартное 4-х контактное. При достаточном навыке электрического монтажа можно использовать реле любого производителя, соблюдая правильность подключения.

Другой причиной неисправности является отсутствие контакта провода идущего от реле стартера к втягивающему реле. При недостаточной фиксации клеммы происходит выпадение провода из монтажного гнезда и не подается напряжение на втягивающую и удерживающую обмотки втягивающего реле. устраняется обжатием клеммы и восстановлением электрического подключения.

Неисправности втягивающего реле и щеточного узла устранение переборкой стартера с выполнением замены неисправных деталей.

С механической стороны возможен износ подшипников скольжения ротора стартера и «прилипание» его к магнитам.

Стартер крутит, не происходит запуска

Бывают ситуации, когда стартер крутит, а двигатель не заводится. В части случаев такой неисправности может быть сам стартер, а именно, его техническое состояние. Мотор электростартера состоит из двух элементов - статора и ротора.

Ротор стартера закрепляется в корпусе стартера через подшипники скольжения. При износе подшипника скольжения, запрессованного в носок корпуса, который направлен в сторону маховика, происходит изменение положения ротора и его залипание.

При износе в момент поворота замка зажигания увеличивается потребляемый электродвигателем ток, что приводит к резкому снижению напряжения в бортовой сети автомобиля. При понижении до 9В отключается электронный блок системы управления двигателем и подача искры на свечи зажигания не происходит.Соответственно, стартер крутит, двигатель не схватывает, так как нет искры.

Подобная неисправность часто фиксируется в мороз, но может быть не связана с техническим состоянием самого стартера. Это бывает обусловлено состоянием и зарядом аккумуляторной батареи или вязкостью применяемого моторного масла при условии нормального состояния самого двигателя. При этом стартер может быть новым, он крутит, но схватить мотор не может.

Из-за низкого заряда аккумуляторной батареи вся сила тока используется для раскрутки электродвигателя и маховика силового агрегата.Происходит снижение напряжения и заряда не хватает на подачу искры или раскрутку топливного насоса для подачи бензина в камеру сгорания.

При этом при однократном запуске состояния аккумулятора может быть достаточным для раскрутки коленвала до оборотов запуска. Сжатие топливо-воздушной смеси происходит в достаточной степени, двигатель готов к запуску, но не схватывает по причине отсутствия искры или топлива.

Другой причиной не запуск движка может быть износ деталей самого двигателя, не позволяющий вызвать стрессие ТВС или наличие сопротивления провороту коленчатого вала, например, при износе упорных колец.Это не относится к неисправностям стартера.

Самой простой и легко устраняемой причиной того, что ДВС крутится, но не заводится, отсутствие топлива в баке или его слишком низкий уровень. На некоторых автомобилях топливный бак сконструирован таким образом, что при установке машины на пригорок при низком уровне топлива насос не в состоянии захватить топливо и подать его в двигатель. Решается простой доливкой бензина или солярки.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
