ВАЗ::2106: Карбюратор
Схема карбюратора Озон

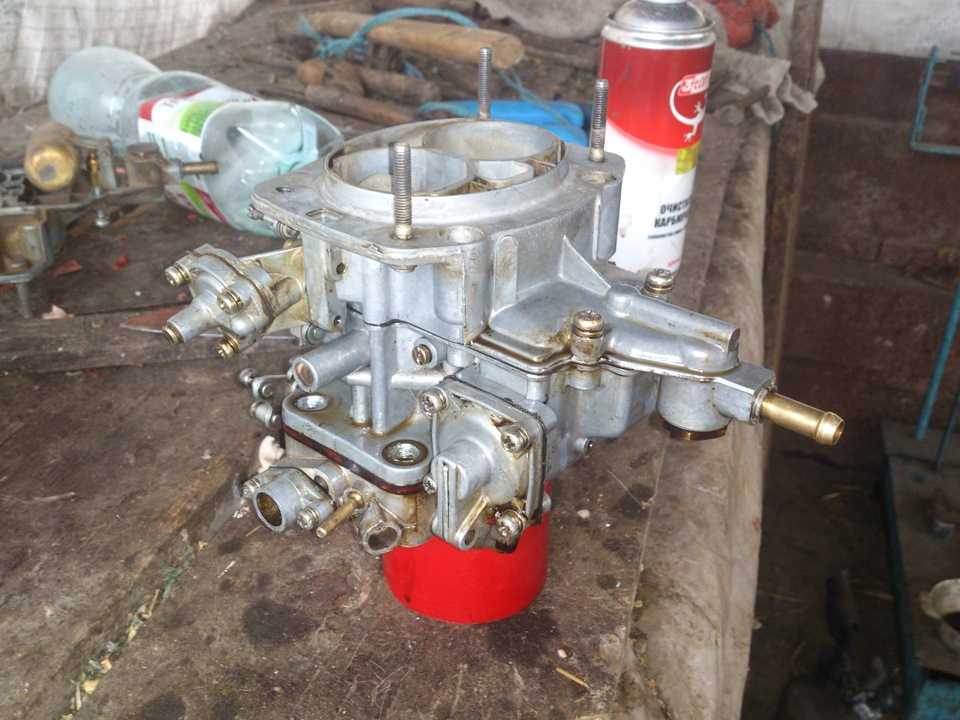

Описание конструкции
На автомобиль ВАЗ-2106 теперь устанавливается карбюратор Озон модели ДААЗ 2107-1107010-20. На автомобиле ВАЗ-21065 используется карбюратор ДААЗ 21053-1107010 (модель на базе семейства карбюраторов Солекс).
Карбюратор Озон – эмульсионного типа, двухкамерный, с падающим потоком. Имеет одну уравновешенную поплавковую камеру, две основные дозирующие системы, концентрирующее устройство (эконостат) во второй камере, автономную систему холостого хода, переходные системы первой и второй камер, диафрагменный ускорительный насос с распылителем в первой камере. , электромагнитный запорный клапан системы холостого хода, золотниковое устройство отвода картерных газов в задросельное пространство, пневматический привод дроссельной заслонки второй камеры. Управление воздушной заслонкой первой камеры – ручное, с тросовым приводом.
После пуска двигателя заслонка автоматически приоткрывается пусковым устройством диафрагменного типа под действием разрежения во впускном трубопроводе. Карбюратор снабжен штуцером выбора разрежения для управления регулятором опережения зажигания.
Топливо подается в карбюратор через сетчатый фильтр и игольчатый клапан. Клапан механически связан с поплавком и поддерживает определенный уровень топлива в поплавковой камере.
Из поплавковой камеры топливо поступает через главные топливные жиклеры (первая и вторая камеры) в эмульсионные колодцы и эмульсионные трубки, где смешивается с воздухом, поступающим через главные воздушные жиклеры. Топливно-воздушная эмульсия поступает через форсунки в малый и большой диффузоры карбюратора.
Топливный канал системы холостого хода перекрывается электромагнитным запорным клапаном после выключения зажигания. Нормальное состояние клапана под напряжением – открыто.
Система холостого хода отбирает топливо из эмульсионного колодца первой камеры.
Топливо проходит через жиклер холостого хода, конструктивно объединенный с электромагнитным запорным клапаном, и смешивается с воздухом, поступающим через жиклер холостого хода и отверстие переходной системы первой камеры. Образовавшаяся эмульсия по двум каналам (один имеет калиброванное отверстие – жиклер, а другой – регулировочный винт, иначе называемый винтом качества) подается в отверстие, перекрытое иглой винта количества, где дополнительно смешивается с воздухом и далее через отверстие эмульсии попадает во впускной трубопровод. Состав смеси регулируется винтом качества.
При частичном открытии дроссельных заслонок (до включения в работу основной дозирующей системы) топливно-воздушная смесь поступает в камеры через переходные отверстия – по два в каждой камере.
Эконостат обеспечивает подачу топлива непосредственно из поплавковой камеры в распылитель эконостата, который расположен в диффузоре второй камеры. Эконостат включается в работу на режимах максимальной мощности, дополнительно обогащая рабочую смесь.
Ускорительный насос – диафрагменного типа, с механическим приводом от оси дроссельной заслонки первой камеры. При резком открытии заслонки порция топлива впрыскивается через распылитель в первую камеру карбюратора, обогащая смесь. Насос поставляется с шаровыми кранами. Один клапан – обратный – расположен в канале, соединяющем поплавковую камеру с полостью ускорительного насоса. Он открывается при заполнении полости насоса топливом и закрывается при нагнетании топлива диафрагмой. Другой клапан расположен в распылителе. Он открывается под давлением нагнетаемого топлива и закрывается под действием веса шара, как только прекращается подача топлива. Избыточное топливо при нагнетании стекает через перепускной жиклер обратно в поплавковую камеру.
Производительность насоса зависит от профиля кулачка, диаметра отверстия перепускного жиклера, профиля и длины регулировочной иглы в канале перепускного жиклера. В процессе эксплуатации ускорительный насос регулировке не подлежит.
Пусковое устройство состоит из воздушной заслонки, рычага управления воздушной заслонкой, телескопической тяги, тяги привода дроссельной заслонки, диафрагменного механизма и привода управления дроссельной заслонкой.
При оттягивании ручки привода («подсоса») с места водителя воздушная заслонка закрывается, а дроссельная заслонка первой камеры приоткрывается на 0,7–0,8 мм (пусковой зазор). При первых вспышках разрежение за дроссельной заслонкой передается в цилиндры на диафрагму, которая через шток и тягу приоткрывает воздушную заслонку. Максимальная величина открытия заслонки регулируется упорным винтом диафрагмы, расположенным под навинчивающейся крышкой.
ВНИМАНИЕ! Все работы по ремонту и регулировке карбюратора, связанные с его частичной разборкой, а потому требующие чистоты и аккуратности, рекомендуем производить на снятом карбюраторе. Перед разборкой карбюратора небольшой жесткой щеткой с невыпадающим ворсом, смоченным бензином или керосином, удаляем грязь с его внешней поверхности. Для этого удобно использовать аэрозольный баллончик «для промывки карбюратора» со специальным составом. |
Используемые тряпки должны быть чистыми и не оставлять ворсинок и нитей.Тарировочные данные карбюратора ДААЗ 2107-1107010-20
Параметры | Первая камера | Вторая камера |
Диаметры, мм: | ||
| 22 | 25 |
| 28 | 36 |
| 1,12 | 1,5 |
| 1,5 | 1,5 |
| 0,5 | 0,6 |
| 1,7 | 0,7 |
| – | 1,5 |
| – | 1,2 |
| – | 1,5 |
| 0,7 | – |
| 1,5 | 1,2 |
| 0,4 | – |
| 0,4 | – |
Подача ускорительного насоса на 10 полных ходов, см 3 | 7±25% | – |
Номер калибровки распылителя смеси | 3,5 | 4,5 |
Номер калибровки эмульсионной трубки | Ф15 | Ф15 |
Расстояние поплавка от крышки карбюратора с прокладкой, мм | 6,5±0,25 | |
Зазоры в воротах для регулировки пускового устройства, мм: | ||
| 5,5±0,25 | |
| 0,9–1,0 | |
