Устройство рулевой колонки ваз 2106: почему тяжело крутится руль, устройство и замена, инструкции с фото и видео

Содержание

Замена рулевой колонки Ваз 2106, как поменять рулевую колонку ваз



 Не секрет, что от исправности рулевой системы зависит не только управляемость и устойчивость автомобиля, но и безопасность людей, которые в нем находятся. При появлении первых же подозрений на поломку, вы должны в сжатые сроки диагностировать и устранить проблему.
Но как правильно действовать? На самом деле все просто – достаточно знать конструктивные особенности узла, возможные неисправности и методы их устранения. И в этой статье мы остановимся на одном из самых важных элементов системы – рулевой колонке.

Назначение, устройство и особенности

 Рулевая колонка – это связующее звено между рулем в салоне и колесами автомобиля. Ее задача – передача команд от водителя, вращающего «баранку», к червяку рулевого механизма. Многие автолюбители недооценивают важность этого узла. А зря. Игнорирование незначительных на первый взгляд проблем может привести к разрушению механических элементов и, как следствие, потере управляемости автомобиля. Страшно представить, чем это может закончиться при движении по скоростной трассе.

Из конструктивных элементов колонки стоит выделить сам вал (по сути, ту же рулевую колонку), кронштейн, на который крепится руль, подшипник, крестовину (есть у некоторых моделей) и руль.
Учтите, что даже в классических моделях продукции АвтоВАЗ конструктивно рулевые колонки могут различаться. К примеру, в «шестерке» – это цельный вал, полностью изготовленный из металла. Сверху находится шлицевое соединение и специальная резьба для монтажа руля. С другой стороны колонки находится внутреннее соединение, предназначенное для крепежа к червячному механизму.
В той же «семерке» конструкция механизма более замудреная. В ее составе предусмотрено пара небольших шарниров, которые обеспечивают складывание рулевой колонки при мощном фронтальном ударе. Благодаря этому свойству, данный вид конструкции получил название «травмобезопасный».

Признаки и причины выхода из строя

Признаки неисправности рулевой колонки следующие:
1. Появление стука в рейке. Если ничего не предпринимать, звук будет усиливаться (особенно при частых поездках по неровной дороге). Со временем появится сильная отдача в руль, что само по себе очень опасно. Чем дольше игнорировать проблему, тем хуже будет управляемость, и тем больше вероятность полного выхода узла из строя.

2. Возникновение люфта. Появление люфта в оси часто вызвано разбалтыванием шлицевых соединений, а в плоскости – проблемами с элементами кронштейна (здесь также возможен износ или послабление конструкции).
3. К появлению скрипа в рулевой колонке часто приводит искривление облицовочных панелей или обшивки, выход из строя блока подрулевого переключателя.
При качественном монтаже и своевременном уходе рулевая колонка может прослужить очень долго. Но большинство автолюбителей даже не заглядываются под машину. При такой эксплуатации уже через несколько тысяч километров возможно послабление гаек и болтов, появление люфта и истирание шлицов. Со временем узел и вовсе приходит в негодность.

Особенности замены

Хотелось бы отметить, что замена рулевой колонки – это весьма сложный процесс, который потребует от вас определенной выдержки и знаний. Но вооружившись необходимым инструментом и советами из статьи, вы обязательно справитесь с задачей.

В качестве «подопытного» используем один из самых популярных отечественных автомобилей – ВАЗ-2106.

Итак, приступим:
1. Загоняйте автомобиль на яму или эстакаду. Если такой возможности нет, поднимите одну из сторон с помощью домкрата и зафиксируйте с помощью деревянной подставки.
2. Подготовьте необходимый инструмент. Вам понадобится ключ с головкой на «30» и на «17», вороток (важно, чтобы он был длинным и мощным), молоток, монтировка, рукоятка с трещоткой и один рожковый ключ на «17».
3. Сразу отыщите рулевую колонку – у «шестерки» она находится в левом нижнем углу.
4. Снимайте рулевой вал (без этого дальнейшие работы будут невозможны).
5. Откручивайте гайку, прижимающую колонку к рулевым тягам. Вот здесь могут быть большие проблемы. Чтобы упростить себе задачу, хорошенько обработайте резьбу WD-40 и запаситесь длинным рычагом (два мощных воротка будут в самый раз). Будьте готовы прикладывать очень большое усилие.


Некоторые автолюбители вообще не откручивают эту гайку – просто демонтируют колонку и рулевые наконечники в сборе (здесь все зависит от ваших задач). Если же вы все-таки решились открутить гайку, то будьте готовы еще к одной весьма неприятной работе – сбиванию колонки со шлицов.

6. Откручивайте болты, крепящие колонку и лонжерон. Получить к ним доступ – весьма сложная задача, поэтому снимите переднее левое колесо (работать будет много проще).
7. Берите вороток на «17» и поочередно откручивайте три фиксирующих болта. Во избежание прокручивания с другой стороны придерживайте гайку рожковым ключом. Учтите, что места там очень мало, поэтому ключ придется наставлять и держать с торца.
8. Как только вам удалось подорвать все болты с «насиженных» позиций, заканчивайте работу с помощью более удобной трещотки.
9. После снятия всех болтов снимайте колонку. И вот здесь «всплывает» нюанс, которые мы рассматривали в пункте 5. В случае отсоединения наконечников можно смело снимать узел. Вы решились на выкручивание большой гайки? - Тогда придется дополнительно потрудиться и сбить ее со шлицов.


10. Теперь устанавливайте новую рулевую рейку и собирайте узел в обратной последовательности.

В принципе, при наличии под рукой необходимых инструментов и минимальном техническом таланте с этой работой можно справиться за 1-2 часа при неторопливом темпе и с перекурами.

Вывод

Хороший водитель никогда не запустит неисправность и обнаружит дефект еще на ранней стадии. Действуйте по этому принципу и вы. При появлении первых же подозрений на выход из строя колодки произведите осмотр, а при необходимости замените этот узел. Зачем подвергать опасности себя и своих близких, если можно потратить всего 1-2 часа личного времени, решить проблему и спокойно отправляться в путешествие. Удачи.


Рулевая колонка ВАЗ 2107 - ремонт и устройство

Рулевая колонка является частью рулевого управления. Она сконструирована из вала со специальным шарнирным соединением и редуктора с червячной передачей. Рулевая колонка предназначена для передачи углового вращения рулевого колеса усилительному механизму с последующим изменением положения колес.

В настоящее время, рулевая колонка, помимо основной функции, выполняет еще и дополнительные. К  таковым относятся: установка аппаратуры управления внешними световыми приборами и стеклоочистителями, обеспечение безопасности водителя при ДТП. Это достигается особенностями конструкции вала колонки. При столкновении вал сгибается и не наносит водителю никакого вреда.

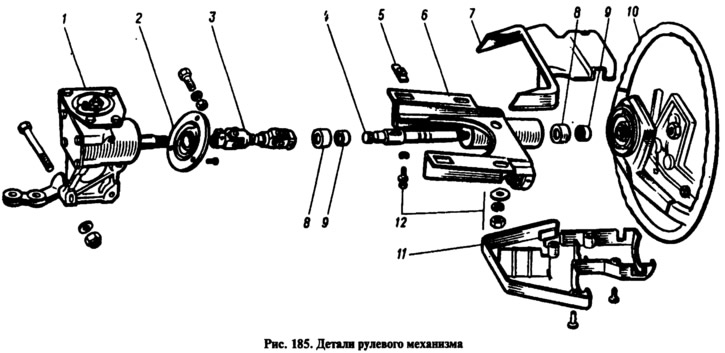

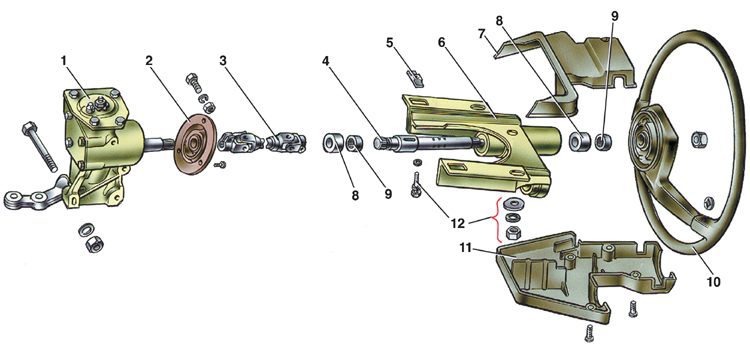

Устройство рулевой колонки

Колонка крепится на специальном кронштейне, который находится на кузове автомобиля и креплениями, удерживающими вал на рулевом механизме. Вал имеет два кардана, которые позволяют рулевой колонке быстро сложиться в случае ДТП. На верхней части колонке установлен кожух, под которым находятся выключатели поворотных световых приборов, переключатели дальнего света и габаритных огней и выключатель управления дворниками. Верхний вал, в свою очередь, имеет 2 игольчатых подшипника, которые облегчают усилия водителя для поворота руля.

Видео - Как отрегулировать рулевую колонку ВАЗ

В процессе эксплуатации ВАЗ 2107 возникают такие неприятности, как самопроизвольное изменение направления движения автомобиля после наезда на кочки, бугры, ямы и прочие неровности дорожного покрытия. Помимо этого, может появиться характерный люфт рулевого колеса. Эти проблемы указывают на необходимость регулировки рулевой колонки. Под этим понятием понимают регулировку рулевого редуктора ВАЗ 2107.

Стоит сказать, что проблема изменения направления движения характерна для всех «семерок» и полностью эту проблему решить нельзя. Однако, путем регулировок можно добиться частичного избавления от этой неприятности.

Порядок действий:

1. Поставьте автомобиль на ровную площадку. Убедитесь, что колеса стоят прямо.

2. Выдавите рулевые пальцы при помощи специального съемника и отсоедините сошку.

3. Теперь нужно держать руль и покачивать сошку. Выполняя эту процедуру, необходимо уловить зазоры в рулевом редукторе. При зафиксированной сошке угол поворота руля не должен превышать 30 градусов и если люфт имеется, то выкручивают регулировочную гайку на редукторе и закручивают прижимной винт. После этого, снова затягивают гайку.

Примечание. Не пережмите регулировочный винт и не сорвите резьбу. Слишком сильно затянутый винт может стать причиной тугого вращения рулевого колеса. Данный параметр контролируется нормой усилия на рулевое колесо – 25кгс. Эта цифра контролируется с помощь динамометрического ключа при запрессованных пальцах и установленной сошке.

Ремонт рулевой колонки своими руками

Под ремонтом рулевой колонки подразумевают ремонт рулевого редуктора ВАЗ 2107. В процессе эксплуатации рулевого редуктора, возникают различные виды неисправностей: начиная от безобидного скрипа рулевого управления и заканчивая полным отказом рулевого управления.

Конечно, скрипы устраняются заменой устаревших элементов панелей облицовки и заменой неисправных блоков, предназначенных для переключателей.

Для предотвращения скорейшего износа механизма рулевого редуктора, необходимо контролировать уровень масла и поддерживать его в норме. А вот в случаях, когда неприятность уже произошла, но все обошлось, необходима замена рулевой колонки ВАЗ своими руками.

Порядок действий:

1. Установите автомобиль на ровную площадку, поставьте колеса прямо и заблокируйте руль.

2. Извлеките рулевой вал из рулевого механизма, он зажат прямо в колонке.

3. Возьмите достаточно мощный ключ или ворот и сорвите гайку, предназначенную для крепления рулевой колонки.

4. Теперь самая неприятная процедура – открутите три болта, которые крепят колонку к кузову. Неприятной она называется из-за неудобного расположения болтов, так как расстояние между гайками и кузовом недостаточно для комфортного демонтажа.

5. После того, как 3 болта будут сняты, колонка должна отойти в сторону, но будет все еще держаться на шлицах рулевой тяги. Сбить ее с них – довольно непростая задача и выполняется либо монтажным инструментом сильными рывками, или упираясь ногами.

6. После демонтажа старой колонки, проведите очистку места для установки новой колонки и проведите монтаж в обратной сборке последовательности.

Примечание. Во время установки новой рулевой колонки ВАЗ, убедитесь, что она заполнена специальным маслом. Использование редуктора без масла категорически запрещено!

Вот и все, что нужно знать о рулевой колонке. Не забывайте, что ее правильное и своевременное обслуживание и ремонт – это залог безопасности на дороге.

Замена рулевой колонки ВАЗ-2106 своими руками: пошаговая видеоинструкция

Владея личным легковым автомобилем, владельцы авто должны тщательно контролировать работу всех систем и узлов и, конечно, своевременно менять пришедший в непригодность элемент. В «классических» моделях ВАЗ-2106, впрочем, как и в других машинах, важны все системы, однако особое внимание нужно уделять рулевой, поскольку именно она отвечает за безопасное передвижение машины. При обнаружении любой, даже самой незначительной проблемы в системе управления ее нужно как можно быстрее устранить. Одной из самых распространенных неисправностей в этой системе является поломка рулевой колонки.

Стоит отметить, что данный элемент ремонту не подлежит, поэтому его нужно будет просто заменить. Замена вышедшей из строя рулевой колонки ВАЗ-2106, конечно, – продолжительный процесс, но если работа будет осуществляться поэтапно и с учетом рекомендаций, которые предоставляют профессионалы своего дела, то с этой работой свободно справится каждый автолюбитель.

Инструменты для замены

Чтобы самостоятельно заменить рулевую колонку, нужно подготовить самые необходимые инструменты:

  • головки размером на 17 и 30;
  • специальный инструмент, под названием вороток, желательно использовать самый длинный и достаточно мощный;
  • обычный молоток и монтировку;
  • инструмент с трещоточной рукояткой.

Читайте также: Замена замка зажигания на ВАЗ-2106

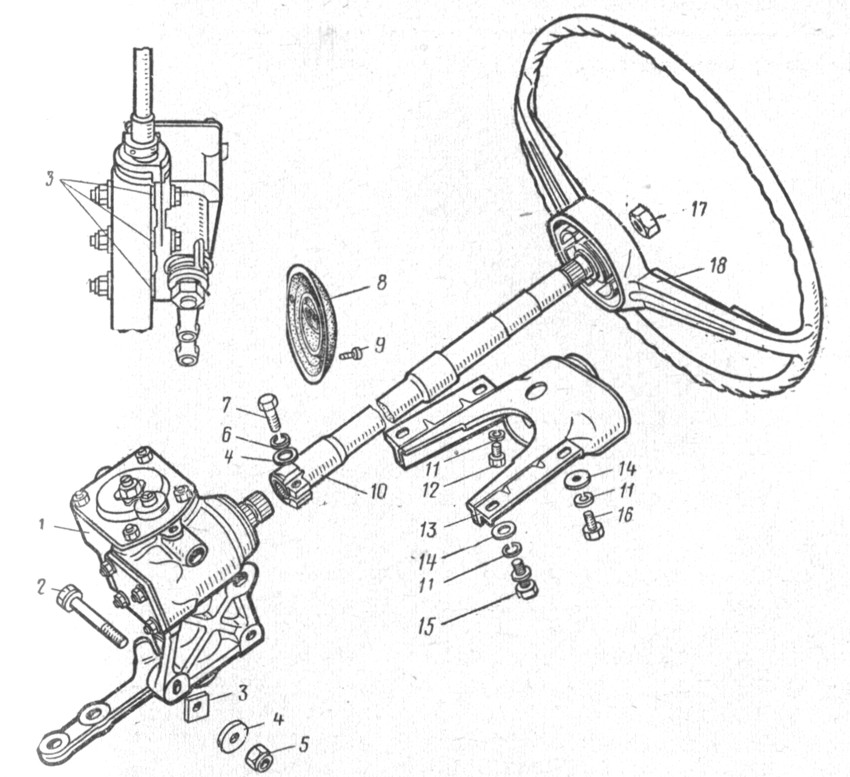

Поэтапная замена рулевой колонки

Решившись самостоятельно заменить рулевую колонку на ВАЗ-2106, нужно запастись свободным временем и терпением, а выполнять это мероприятие специалисты рекомендуют поэтапно:

  1. Рулевой вал, который зажимается в колонке, следует аккуратно изъять.
  2. При помощи ключа размером на 30 и длинного воротка нужно попробовать сорвать соединительную гайку, которая крепит рулевую колонку. С первого раза не всегда удается сорвать крепеж, но так как этот этап обязательный, к нему приходится возвращаться несколько раз.
  3. Отвинчиваются три крепежа, которые соединяют колонку с кузовом машины. Удобнее всего использовать для этого процесса так называемую трещотку, так как к болтам не так уж и просто подобраться обычным ключом.
  4. После откручивания всех крепежей нужно освободить колонку от шлицев рулевой тяги, которые продолжают удерживать узел. Для этого следует поддеть конструкцию монтировкой и резкими рывками попробовать ее сбить.
  5. Произведя демонтаж узла, нужно обязательно проверить состояние пыльника и сальника, если при визуальном осмотре будут обнаружены даже незначительные повреждения, эти комплектующие обязательно нужно заменить. Установив новый пыльник, продлится срок эксплуатации подшипника и вала, а новый сальник не позволит вытекать автомобильной смазке из рулевой колонки.

Если установка всех комплектующих будет произведена правильно, автовладелец заменит вышедшие из строя элементы качественными и надежными, рулевая колонка прослужит длительный срок эксплуатации.

Заключительным этапом замены является установка новой рулевой колонки и сборка всех комплектующих в обратной последовательности.

Чтобы упростить процесс сборки, специалисты рекомендует складывать все снятые элементы с авто в строгой последовательности, чтобы, собирая конструкцию, ничего не перепутать и не повторять весь процесс заново.

Читайте также: Настройка карбюратора на ВАЗ-2106

Как несложно заметить, процесс замены рулевой колонки ВАЗ-2106 не так уж и сложен, поэтому его способен выполнить каждый автовладелец, если наберется сил и терпения и, конечно, будет выполнять всю работу поэтапно. Но если при замене автомобильного элемента все же возникнут сложности, впору воспользоваться подсказкой, которую в удобное для себя время можно найти в видеоинструкции на интернет-ресурсе. Обучающий видеоурок проводят квалифицированные специалисты, которые понимают тонкости ремонта авто и преподносят своим посетителям исключительно действенные и самые необходимые советы по интересующей их теме.

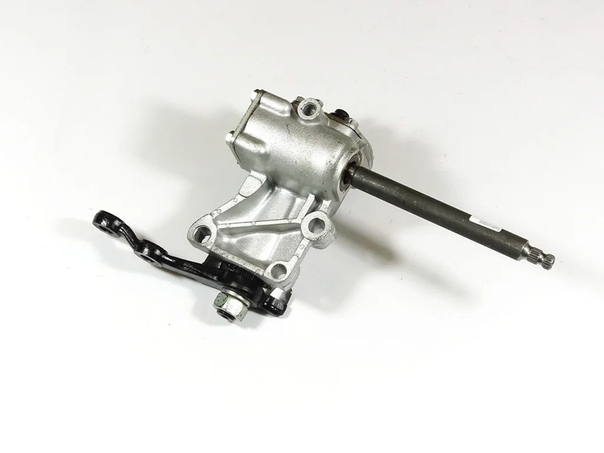

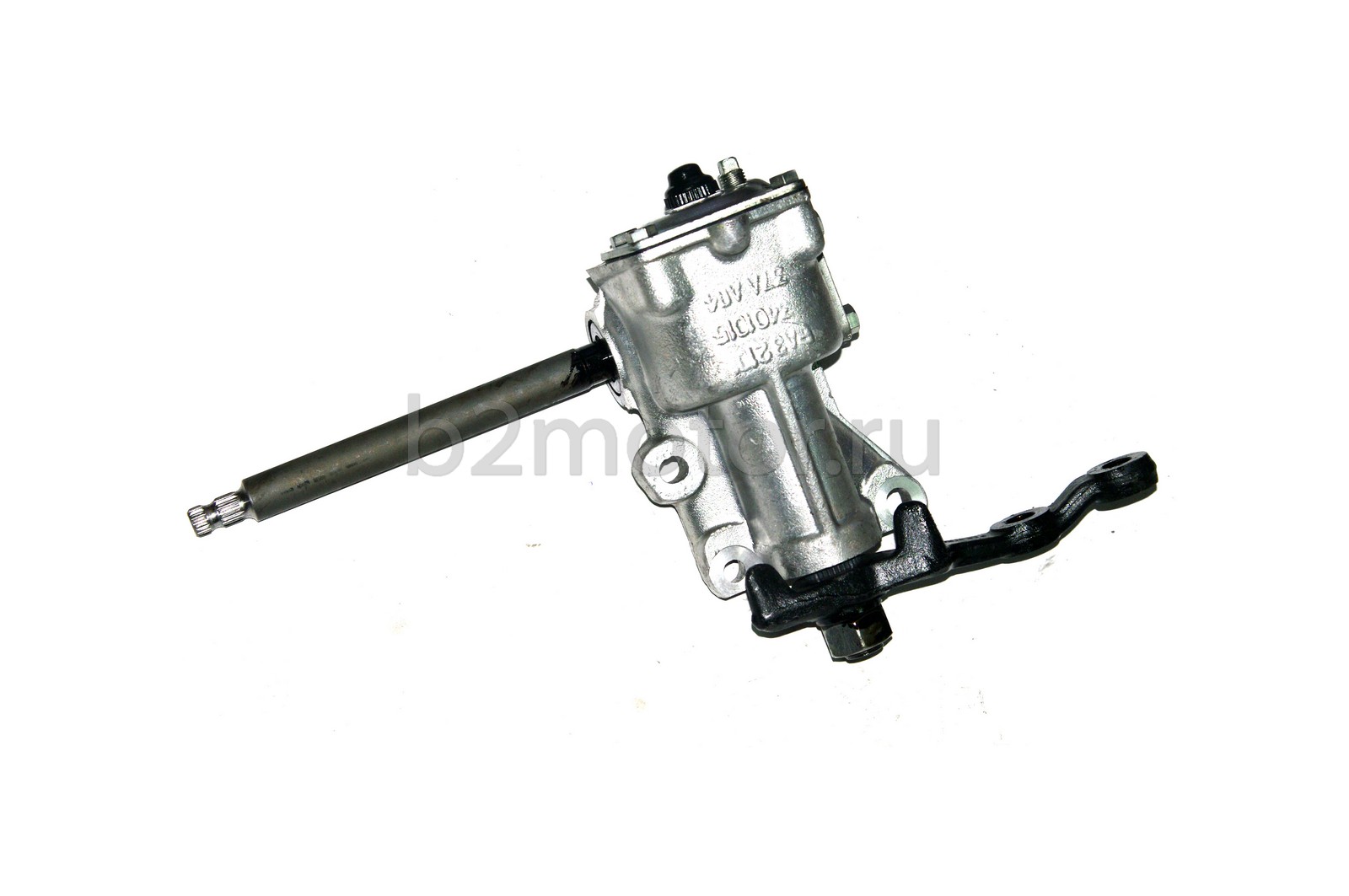

Ремонт рулевого редуктора на ВАЗ 2104, ВАЗ 2105, ВАЗ 2107

Добро пожаловать!
Рулевой редуктор – если идти в автомагазин и покупать его новым, то на это уйдёт не так то и мало денег, если ехать на сервис и просить чтобы его починили то тоже не мало денег отдашь легче уж купить его сразу новый, поэтому множество людей предпочитают делать что то сами, тем более когда делаешь сам какую то работу то можешь на 100% быть уверенным в том что в скорем времени ничего не сломается (Конечно же если работы была сделана правильно).

Примечание!
Для того чтобы починить редуктор управления, нужны инструменты, а именно: Гаечные ключи (Набор), понадобится так же отвёртка, молоток, бородок и ещё рекомендуем вам найти какую либо оправку или же отрезок трубы но о том какого размера должна быть оправка и отрезок трубы, вы узнаете только когда снимите редуктор с автомобиля!

Краткое содержание:

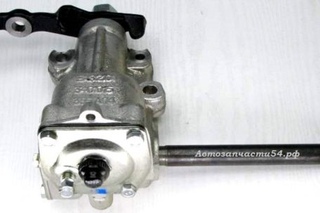

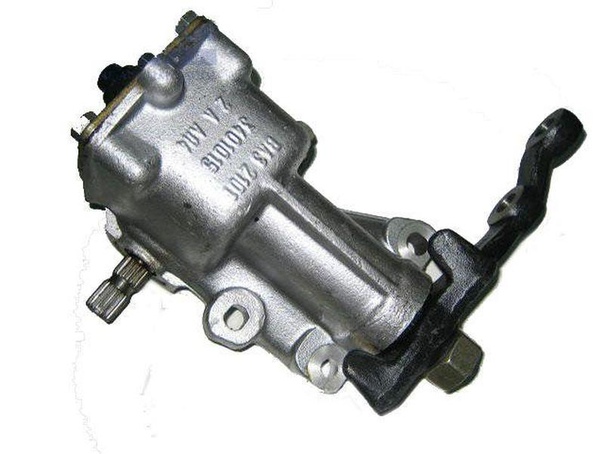

Где находится рулевой редуктор?
В подкапотном пространстве и сразу же под вакуумный усилителем тормозов (Указан синей стрелкой) он располагается, для наглядности чуть ниже вы уже увидели то что на фото он изображён красной стрелкой, поэтому проблей с его нахождением у вас быть не должно, но только данный редуктор может оказаться у вас в пыли и грязи и поэтому вы не сразу его найдёте, поэтому имейте это себе ввиду.

Когда нужно ремонтировать рулевой редуктор?
Редуктор подлежит ремонту если резьбовая часть на его валах повредилась, а в связи с повреждением или сильным износом резьбовой части обоих валов которые находятся в редукторе, могут происходит следующие проблемы с рулевым управлением, а именно руль может вращаться и иметь при этом люфт, кроме того рулевое колесо может вращаться а вот уже сами колёса нет, а так же руль может просто заблокироваться в одном месте и не двигаясь никуда так и будет стоять, так же из рулевого редуктора может ещё течь масло, но это уже будет происходить по нескольким причинам, а именно если корпус редуктора повреждён и имеет сквозные трещины (К примеру после коррозии такое может быть), так же если с сальниками что то случилось то масло тоже будет вытекать постоянно из редуктора и в связи с этим руль будет крутиться тяжелей (Если масло всё вытечет) и на корпусе или внизу на автомобили вы так же будете замечать постоянно следы вытекаемого масла из редуктора.

Как отремонтировать рулевой редуктор, он же рулевой механизм, он же рулевая колонка на ВАЗ 2104, ВАЗ 2105, ВАЗ 2107?

Разборка:
1) В самом начале операции вам нужно будет снять его с автомобиля, так как ремонтировать редуктор если он будет установлен на автомобиль, будет гораздо сложнее да и не к чему это. (О том как снять редуктор, читайте подробно в статье под названием: «Замена рулевого редуктора на автомобиле»)

2) Теперь когда редуктор будет снят, возьмите и положите его на чистую поверхность взяв после этого гаечный ключ и с его помощью полностью выверните гайку, которая крепит сошку к нему как показано на фото ниже:

3) Затем при помощи специального съёмника, спрессуйте (Если для вас это слово не знакомо, то можете вместо него читать слово: «Снимите») сошку с вала на который она одевается, для этого сперва вам нужно будет установите съёмник на сошку как показано на фото, после установки последствием заворачивание болта который указан красной стрелкой у вас начнёт сошка потихоньку сниматься, а всё это будет происходить из-за того что болт будет давить на кончик вала (Указан синей стрелкой) и тем самым болт будет как бы заворачиваться в этот кончик и сошка в связи с этим будет потихоньку сниматься.

Примечание!
Если у вас нет такого съёмника и вам нет надобности его приобретать так как вы эту процедуру делаете очень редко, тогда можно будет воспользоваться двумя молотками и при помощи них и сбить сошку, для этого упираем кончик вала (Указан красной стрелкой) в деревянный брусок и ставим после этого на сошку два молотка, один из молотков выберите чтобы он был большой формы можно даже кувалду взять, а другой молоток возьмите самый обычный и после того большим молотком начните давить на один из упоров сошки, а по другому упору сошки бейте обычным молотком и таким образом сошка снимется!

В крайнем случае если вам не жалко сошку, то можно будет отрезать её при помощи отрезной машинки, но только отрезать её нужно будет в том месте где она скрепляется с самим валом, но при отрезании не заденьте сам вал а то и его придётся менять на новый!

4) После чего когда сошка будет удалена, вам нужно будет слить масло из рулевого редуктора, о том как это сделать читайте в статье называется которая: «Замена трансмиссионного масла в рулевом редукторе на ВАЗ».

Примечание!
В данной статье на которую дана ссылка, показывается как слить масло на установленном редукторе, но у вас он снят но это не играет большой роли!

5) Далее возьмите гаечный ключ и с его помощью отверните четыре болта (Указаны стрелками) которые крепят верхнюю крышку к рулевому редуктору и после того как они будут вывернуты, снимите её как показано на фото 2.

6) Следом возьмитесь рукой за вал на который была одета сошки и после чего выньте его из редуктора (Правильнее будет из картера) совместно с роликом который на нём находится.

7) Теперь переходим к червячному валу, для того чтобы его снять нужно будет отвернуть при помощи гаечного ключа четыре болта которые крепят его крышку, а после того как болты будут выкручены снимите крышку которая закрывает червячный вал и снимите ещё в добавок все прокладки которые будут находится за крышкой (см. фото под цифрой 2).

Примечание!
Данные прокладки регулировки шариковых подшипников продаются в автомагазинах толщиной 0,1 и 0,15 мм!

8) Затем взяв в руки молоток (Желательно из мягкого металла, а если его нет, то под обычный молоток подкладывайте когда будете бить по червячному валу ещё небольшую дощёчку, для того чтобы не повредить и не деформировать сам вал ударами обычного молотка), аккуратно выбейте при помощи него червячный вал из картера редуктора вместе с подшипниками которые на нём находится.

9) После чего с помощью отвертки выньте две манжеты (Обе вынимаются одинаково, поэтом пример на фото показан лишь на манжете которая идёт на червячный вал), одну из них нужно будет вынуть которая идёт на червячный вал, а другую которая идёт на вал на который устанавливается сошка.

10) Далее при помощи бородка и молотка, выбейте наружное кольцо второго подшипника как показано на рисунке.

Примечание!
Когда все детали будут сняты и тем самым редуктор будет полностью разобран, сперва проверьте все их для этого в начале чтобы легче было увидеть дефекты, возьмите дизельное топливо или же керосин и с их помощью отмойте все детали от грязи, затем возьмите в руки вал на который устанавливалась сошка и проверьте на нём ролик а именно обратите внимание на его рабочую поверхность какая она (Поверхность должна быть без задиров, без следов износа и без других повреждений, если вы не понимаете о каком ролике идёт речь то просмотрите начала видео-ролика который располагается ниже и всё поймёте), далее когда установите вал сошки на своё место (Вал указан цифрой 13) проверьте зазор между валом и бронзовыми втулками (Одна из втулок указана цифрой 12) данный зазор не должен быть больше 0,1 мм и тем самым вал должен сидеть крепко и не болтаться, так же проверьте шариковые подшипники которые должны без заедания вращаться, кроме того на шариках не допускаются какие либо повреждения и следы их износа, ну и в завершение осмотрите картера редуктора со всех сторон, на нём не должны быть трещины (Не важно какой длинны), все детали которые изношенны замените на новые и манжеты старые повторно устанавливать не надо так как они должны меняться в любом случае на новые!

Сборка:
1. Собираются в основном все детали в обратном порядке их снятию, а все внутренние детали смазываются перед сборкой трансмиссионным маслом, кроме этого при сборке нужно знать кой какие нюансы, во-первых всегда помните о том что сошка на вал устанавливается только лишь в одном положение, то есть на сошке если поглядеть на неё есть широкая проточка, эта самая проточка на сошке должна совпасть со сдвоенном шлицем который находится на валу и которые ещё на фото ниже указан отвёрткой.

2. Во-вторых если вы решите поменять вал на который устанавливается сошка, обратите своё внимание на головку винта (Указана синей стрелкой) и на паз который присутствует на самом валу (Он ещё красной стрелкой указан), так вот осевой зазор между пазом вала и головкой винта должен обязательно быть не более 0.05 мм, поэтому вам придётся регулировать осевой зазор при установке нового вала, а регулируется он подбором толщины регулировочной пластины.

Примечание!
Для наглядности чтобы вы имели хоть какое то представление о том что такое регулировочная пластина, она была указана на фото ниже красной стрелкой, всего данные пластины имеют одиннадцать размеров и толщину от 1. 95 до 2.20 мм, увеличение каждого размера составляет 0.025 мм!

3. В-третьих когда будете устанавливать внутреннее кольцо подшипника, то устанавливается оно при помощи отрезка трубы то есть находится подходящего диаметра отрезок и берётся после этого молоток, следом с их помощью и не очень сильными ударами молотка запрессовываем внутреннее кольцо подшипника в картер.

Примечание!
Когда внутреннее кольцо (Указано синей стрелкой) будет установлено, в него установите после чего ещё сепаратор с шариками (Указан красной стрелкой) а после установки вставьте червячный вал (Цифрой 11 обозначен) на который потом нужно будет надеть сепаратор наружного подшипника (Указан цифрой 6) и при помощи молотка (Не сильными ударами) запрессовать наружное кольцо которое обозначено пятой цифрой!

4. И в завершение вам нужно будет установить крышку и все прокладки и после чего запрессовать обе манжеты (Их так же сальниками называют) при помощи молотка и отрезка трубы, при этом одна манжет является манжетой червячного вала а другая вала сошки, но перед тем как их ставить смажьте их при помощи смазки Литол-24 или же что то наподобие её.

Примечание!
Когда установите червячный вал, набором регулировочных прокладок (Прокладки указаны цифрой 4 на фото выше) сделайте так чтобы момент проворачивания червячного вала был от 2 и до 5 кгс•см, после этого установите на своё место вал на который одевается сошка и отрегулируйте зазор в зацеплении по моменту проворачивания вала (Данный зазор должен быть в пределах 7–9 кгс•см, а при повороте червячного вала на 30° влево и вправо он должен плавно снижаться до 5 кгс•см)!

Кой что ещё, когда все операции завершите залейте в картер редуктора трансмиссионное масло, до нижней кромки заливного отверстия, это около 0.215 л!

Дополнительный видео-ролик:
Если хотите изучить как ремонтируется рулевой редуктор, тогда просмотрите видео-ролик чуть ниже.

Примечание!
В интернете очень мало видео информации по разборке и сборке рулевого редуктора автомобилей ВАЗ 2104, ВАЗ 2105, ВАЗ 2107, но зато есть подробная инструкция по разборке редуктора автомобиля УАЗ, между собой редукторы от ВАЗ и УАЗ мало чем похожи (У них другая форма, но хотя и там и там есть червячный вал и вал на который надевается сошка), поэтому ознакомьтесь с данной видео инструкцией по разборке рулевого редуктора, она вам всё же скорее всего пригодится!

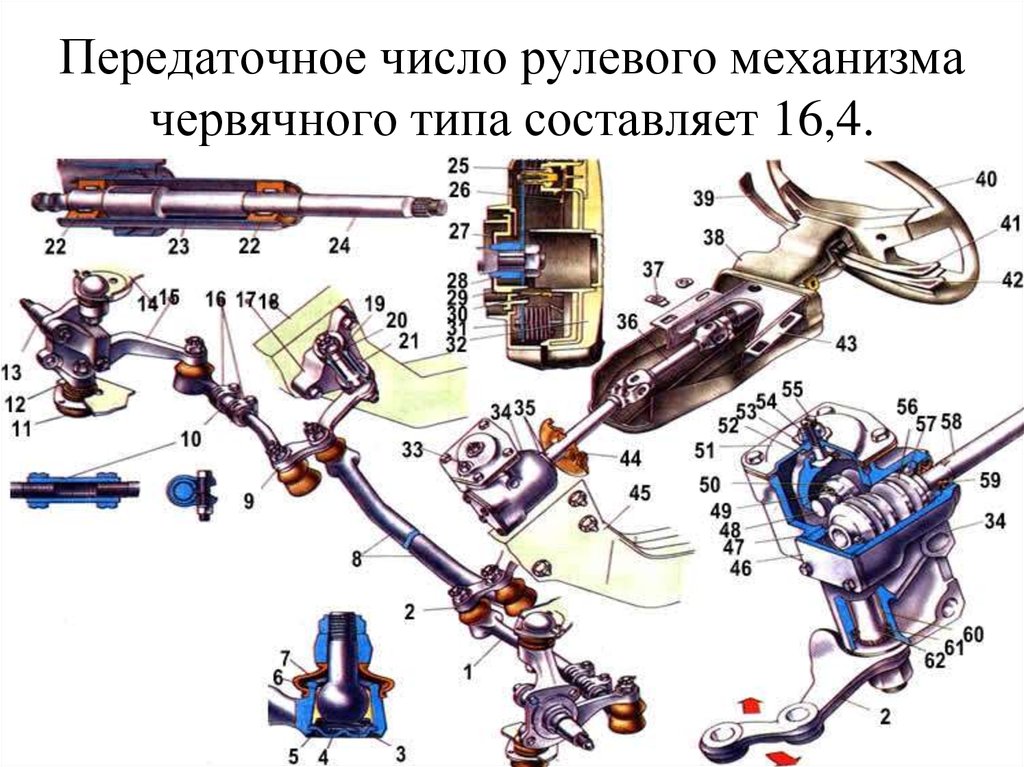

Устройство рулевой колонки ваз 2106

Рулевое управление состоит из червячного редуктора, рулевого колеса 27, вала 25 рулевого управления и рулевого привода. Червячный редуктор расположен в алюминиевом картере 36, который крепится к левому лонжерону кузова тремя болтами с самоконтрящимися гайками. Между картером рулевого механизма и лонжероном установлены регулировочные прокладки, которыми достигается соосность вала червяка и вала рулевого управления. Для этой же цели два отверстия в картере под болты крепления выполнены овальными.

В картере на двух радиально-упорных подшипниках 33 установлен червяк 32. Подшипники не имеют внутренних колец. Их роль выполняют беговые дорожки, выполненные на торцах червяка. Зазор в подшипниках червяка регулируется прокладками 41, установленными под нижней крышкой 40. На выходе из картера вал 34 червяка уплотнен сальником 35. На шлицевой части вала червяка выполнена кольцевая канавка для стяжного болта при соединении вала червяка с наконечником вала руля. В зацеплении с червяком находится двухгребневой ролик 44, который вращается на оси 42 в двухрядном игольчатом подшипнике. Концы оси после ее запрессовки в отверстия проушин вала 39 расклепаны с применением электроподогрева, т. е. это соединение неразъемное. Между торцами ролика и пазом вала сошки установлены упорные шайбы 43, ограничивающие осевое перемещение ролика на оси.

Вал сошки цилиндрической шлифованной частью установлен в двух бронзовых втулках 37 и на выходе из картера уплотнен сальником 38. На конические шлицы вала сошки насажена в одном определенном положении сошка 4, благодаря сдвоенному шлицу на валу и сдвоенной впадине в отверстии сошки.

Зацепление червячной пары выполнено со смещением осей ролика и червяка на 5,5 мм, что позволяет регулировать беззазорное зацепление ролика с червяком по мере их износа. Это обеспечивается осевым смещением вала сошки при помощи регулировочного винта 31. Головка винта заходит в Т-образный вырез вала сошки вместе с пластиной 46, которая обеспечивает нужную посадку головки винта. Регулировочный винт 31 ввернут в верхнюю крышку 45, зафиксирован от проворачивания шайбой и затянут контргайкой. При заворачивании регулировочного винта в крышку вал сошки опускается, и выбирается зазор в зацеплении ролика с червяком.

Детали червячного редуктора смазываются маслом ТАД-17и, которое заливается через отверстие, закрываемое пробкой 23, заправочная вместимость – 0,215 л.

Рулевое колесо изготовлено из пластмассы, армированной стальным каркасом. В ступице рулевого колеса нарезаны шлицы со сдвоенной впадиной, а на валу 25 шлицы сдвоенные, что обеспечивает соединение колеса с валом только в одном положении. Рулевое колесо крепится,,на валу гайкой, которая после затяжки раскернена в одной точке. Вал рулевого управления верхней частью опирается на втулку, запрессованную в трубу верхней опоры. Нижний конец трубы крепится стяжным болтом к кронштейну 49. На верхнем конце трубы стяжным хомутом крепится переключатель фар, указателей поворота, стеклоочистителя и омывателя ветрового стекла. В гнезде кронштейна 49 крепится двумя винтами выключатель 50 зажигания. Кронштейн 49 крепится к кронштейну панели кузова четырьмя болтами. Отверстия под болты крепления в кронштейне имеют овальную форму, за счет чего обеспечивается более точное соединение (центрирование) валов рулевого управления и червяка. Нижняя часть вала 25 шлицевым наконечником соединена с валом 34 червяка и закреплена стяжным болтом. В зоне крепления выключателя зажигания на валу рулевого управления приварено кольцо, в паз которого заходит запорный стержень противоугонного устройства выключателя зажигания. Вал рулевого управления закрыт облицовочным кожухом 24, состоящим из верхней и нижней частей, соединенных между собой винтами.

Рулевой привод включает в себя: сошку 4, среднюю 10 и боковые тяги 3, маятниковый рычаг 11, поворотные рычаги 17. Указанные детали связаны между собой шаровыми шарнирами. Сошка соединена со средней и боковой тягами. Упор сошки ограничивает угол поворота передних колес.

Средняя тяга 10 цельная, на концах имеет гнезда для размещения деталей шаровых шарниров. Боковые тяги 3 составные. Каждая из них состоит из двух наконечников, соединенных между собой резьбовой регулировочной муфтой 12. Муфта фиксируется на наконечниках двумя стяжными хомутами 1. При такой конструкции боковых тяг возможно изменение их длины, что необходимо для регулирования схождения управляемых колес. Наружные наконечники боковых тяг шарнирно соединены с поворотными рычагами 17, которые крепятся болтами к поворотным кулакам. Внутренний наконечник правой боковой тяги соединен шарнирно с маятниковым рычагом, а наконечник левой тяги – с сошкой. Все шаровые шарниры однотипны.

Шаровой шарнир тяги состоит из стального пальца 7, сферическая головка которого опирается на разрезной конусный вкладыш 8, изготовленный из пластмассы с высокими противозадирными свойствами. Коническая пружина 6, поджимая вкладыш к сферической головке пальца 7, автоматически поддерживает беззазорное соединение между ними. Снизу в гнезде наконечника за-вальцована шайба 5, являющаяся опорой для пружины. Конусная часть пальца заходит в коническое отверстие поворотного рычага (сошки или маятникового рычага) и крепится корончатой гайкой, зафиксированной шплинтом. Шарниры при сборке заполняются смазкой ШРБ-4 и герметизируются: снизу опорной шайбой 5, сверху армированным колпачком 9. Пополнение или замена смазки производится только при ремонте автомобиля.

Кронштейн маятникового рычага крепится с внутренней стороны правого лонжерона двумя болтами с самоконтрящимися гайками. Кронштейн отлит из алюминиевого сплава. В его сквозной проточке расположены две пластмассовые втулки 19, на которых поворачивается ось 21 маятникового рычага. К торцам втулок поджаты шайбы. Верхняя шайба насажена на лыски оси и поджата корончатой гайкой моментом, который обеспечивает поворот рычага с усилием 10-20 Н (1-2 кгс), приложенным на его конце. Нижняя шайба поджата к втулке самоконтрящейся гайкой моментом 106 Н·м (10 кгс·м). Этой же гайкой на оси неподвижно закреплен маятниковый рычаг 11. Между торцевыми поверхностями шайб и корпуса кронштейна маятникового рычага установлены резиновые уплотнительные кольца 20. При сборке полость между втулками заполняется смазкой Литол-24. Этой же смазкой смазываются сами втулки.

«Шестерка» может выглядеть стильно

Рулевое управление присутствовало во всех автомобилях: начиная с самого первого и заканчивая новейшими моделями, купить которые могут позволить себе далеко не все. Эта часть машины не должна меняться, так как от нее зависит безопасность. В конструкцию управления запрещено вносить какие-либо изменения. Популярна вазовская классика — это заднеприводные автомобили, имеющие редуктор червячного типа. Но рулевая колонка ВАЗ 2106 отличается от той, которая устанавливается на модель 2107.

Последняя немного длиннее несмотря на то, что их схема практически одинакова. На модели ВАЗ 2107 установлен травмобезопасный вал, который при лобовом столкновении складывается и не может нанести ран водителю. В ВАЗ 2106 такой системы нет, вал цельный и не содержит в себе шарниры. Случаются и проблемы с редуктором, которые можно решить простой регулировкой рулевой колонки. Но есть у механизма и «неизлечимые болезни», при которых оказывается проще купить новый руль и установить его на место старого.

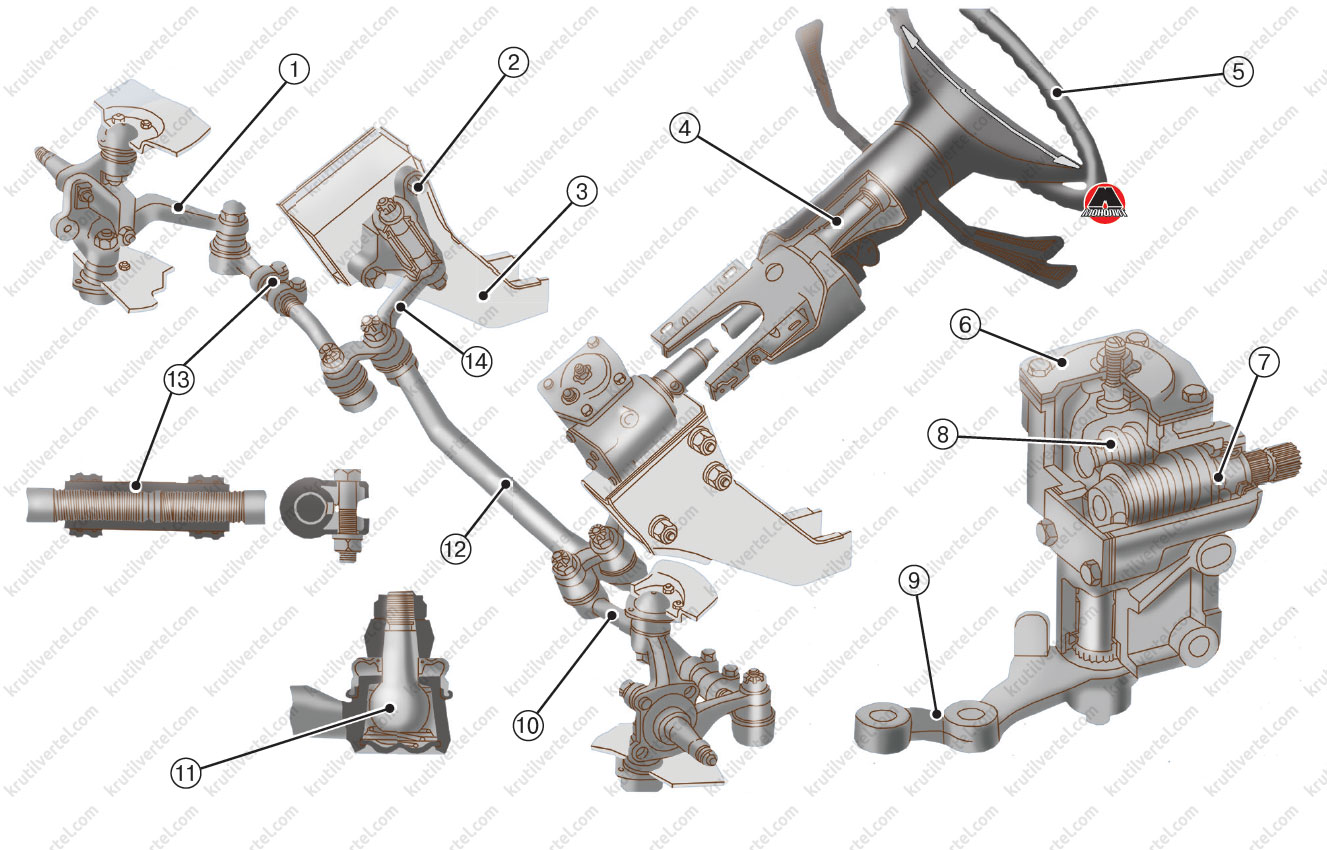

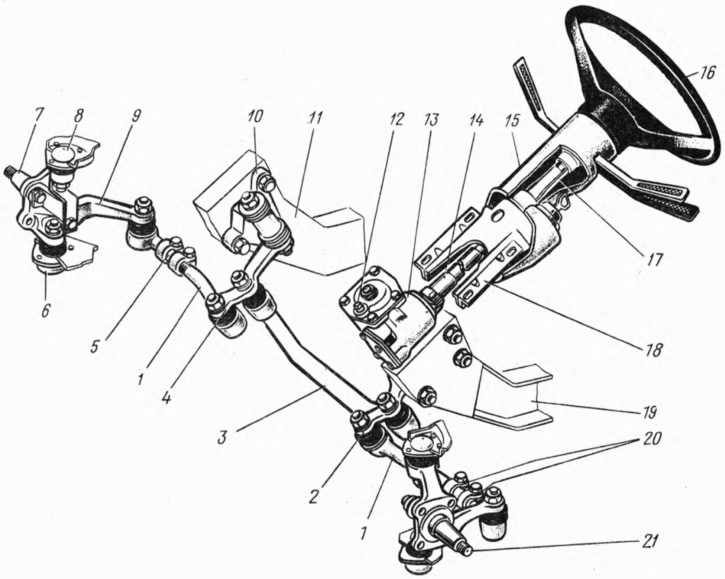

Рулевое управление ВАЗ 2106

Реечное рулевое управление

Основная задача колонки — это передать вращательное движение, совершаемое рулем, на передние колеса. У всех автомобилей классической серии установлены практически идентичные механизмы. Так, для ВАЗ 2106 идеально подходит редуктор от ВАЗ 2101. Он крепится к кузову тремя болтами. В верхней его крышке находится болт, с помощью которого проводится регулировка рулевой колонки ВАЗ в случае появления большого люфта руля.

Между рулем и редуктором размещается вал из цельного куска металла. Крепится он при помощи шлицов. Причем со стороны руля на валу находятся наружные шлицы, а с другой стороны — внутренние. Если проводится замена рулевой колонки на автомобиле ВАЗ 2106, то можно слегка модернизировать систему, установив вал с двумя карданами, которые необходимы для повышения безопасности. На таком вале имеются игольчатые подшипники, благодаря которым руль будет не таким тугим.

Если проводится регулировка рулевой колонки ВАЗ, то никаких лишних манипуляций совершать не нужно. Другое дело — замена рулевых тяг, которых на ВАЗ 2106 три: две крайние и одна средняя. Чаще всего выходят из строя крайние. Их ремонт невозможен, допускается лишь замена наконечников.

После ремонта рулевой колонки обязательно сделайте сход-развал. Установить колеса под правильным углом в условиях гаража сложно, желательно проводить регулировку на специальном стенде.

Неисправности колонки и ее замена

Ремонт рулевого управления «шестерки»

Основа рулевой колонки — это редуктор с двумя шестернями, одна из которых червячного типа. Почувствовать неисправность рулевого управления можно на самой ранней стадии, поэтому главное — это не пропустить первый «звоночек» и провести ремонт вовремя.

Основные признаки поломки.

  1. Скрипы непосредственно в колонке, вызванные чрезмерным износом различных элементов, а также неисправностью подрулевых выключателей.
  2. Наличие люфтов — самый опасный признак. Причем люфт может быть двух типов — осевой и продольный. Первый говорит о неисправности редуктора или соединения на шлицах, второй — о чрезмерном износе кронштейна.

Первым делом стоит проверить затяжку всех резьбовых соединений. Если долгое время эксплуатировать автомобиль ВАЗ 2106 с изношенными шлицами на валу, это приведет к свободному проворачиванию руля. Со временем шлицы попросту стираются. Причем прийти в негодность могут шлицы на рулевом редукторе, а его цена довольно высокая, и никакая регулировка рулевой колонки ВАЗ не сможет помочь.

Если присутствует осевой люфт, его можно немного уменьшить. Несложная регулировка рулевой колонки ВАЗ позволит сделать это за несколько минут. Для работы потребуются плоская отвертка и ключ на 19, которым нужно ослабить гайку на верхней крышке редуктора. Нужно взять в помощь напарника, который будет вращать руль в разные стороны. Поворачивать рулевое колесо следует не более чем на 20-30° в каждую сторону. Это позволит отверткой прокрутить регулировочный винт, при закручивании которого люфт уменьшится. Когда он достигнет минимального значения, необходимо затянуть гайку.

Немного сложнее окажется ремонт, связанный с заменой редуктора. Для этого придется в целях безопасности отключать аккумулятор. Затем нужно ослабить болт на шлицевом соединении вала и редуктора. Левая сторона ВАЗ 2106 поднимается на домкрате и устанавливается на надежную опору, колесо снимается. При помощи съемника рулевых наконечников с редуктора снимаются две тяги.

Используя ключи на 17, выкручивают три гайки от болтов крепления редуктора к кузову. Далее проводится ремонт или замена, если регулировка рулевой колонки ВАЗ невозможна. При установке новой колонки необходимо надежно затягивать все резьбовые соединения, а после окончательной сборки провести регулировку развала и схождения колес автомобиля ВАЗ 2106.

Снимать рычаг с редуктора нежелательно. Во-первых, его очень сложно демонтировать, потратите немало времени и сил. Во-вторых, любая регулируемая колонка продается вместе с этим рычагом, он идет в комплекте с редуктором. Затяжка проводится гайкой, которую сложно выкрутить. Все это сделано в целях повышения безопасности.

1. Стяжной хомут боковой тяги;
2. Левый поворотный кулак;
3. Внутренний наконечник боковой тяги;
4. Сошка;
5. Опорная шайба пружины вкладыша шарового пальца;
6. Пружина вкладыша:
7. Шаровой палец;
8. Вкладыш шарового пальца;
9. Защитный колпачок шарового пальца;
10. Средняя тяга рулевого привода;
11. Маятниковый рычаг;
12. Регулировочная муфта боковой тяги;
13. Нижняя шаровая опора передней подвески;
14. Нижний рычаг передней подвески;
15. Правый поворотный кулак;
16. Верхний рычаг подвески;
17. Рычаг правого поворотного кулака:
18. Кронштейн маятникового рычага;
19. Втулка оси маятникового рычага;
20. Уплотнительное кольцо втулки оси маятникового рычага:
21. Ось маятникового рычага;
22. Правый лонжерон кузова:
23. Пробка маслоналивного отверстия;
24. Облицовочный кожух вала рулевого управления;
25. Вал рулевого управления;
26. Рычаг переключателя стеклоочистителя и смывателя;
27. Рулевое колесо;
28. Включатель звукового сигнала;
29. Рычаг переключателя указателей поворота;
30. Рычаг переключателя света фар;
31. Регулировочный винт;
32. Червяк;
33. Подшипник червяка;
34. Вал червяка;
35. Сальник;
36. Картер рулевого механизма;
37. Втулка вала сошки;
38. Сальник вала сошки;
39. Вал сошки;
40. Нижняя крышка картера рулевого механизма;
41. Регулировочные прокладки;
42. Ось ролика вала сошки;
43. Регулировочные прокладки:
44. Ролик вала сошки;
45. Верхняя крышка картера рулевого механизма:
46. Пластина регулировочного винта;
47. Заклепка крепления пластины и фланца кронштейна;
48. Болт крепления пластины и фланца кронштейна;
49. Кронштейн крепления вала рулевого управления;
50. Выключатель зажигания;
51. Труба верхней опоры вала рулевого управления;
52. Фланец трубы верхней опоры вала рулевого управления.

Рулевое управление состоит из червячного редуктора, рулевого колеса 27, вала 25 рулевого управления и рулевого привода. Червячный редуктор расположен в алюминиевом картере 36, который крепится к левому лонжерону кузова тремя болтами с самоконтрящимися гайками. Между картером рулевого механизма и лонжероном установлены регулировочные прокладки, которыми достигается соосность вала червяка и вала рулевого управления. Для этой же цели два отверстия в картере под болты крепления выполнены овальными. В картере на двух радиально-упорных подшипниках 33 установлен червяк 32. Подшипники не имеют внутренних колец. Их роль выполняют беговые дорожки, выполненные на торцах червяка. Зазор в подшипниках червяка регулируется прокладками 41, установленными под нижней крышкой 40. На выходе из картера вал 34 червяка уплотнен сальником 35. На шлицевой части вала червяка выполнена кольцевая канавка для стяжного болта при соединении вала червяка с наконечником вала руля. В зацеплении с червяком находится двух гребневой ролик 44, который вращается на оси 42 в двухрядном игольчатом подшипнике. Концы оси после ее запрессовки в отверстия проушин вала 39 расклепаны с применением электроподогрева, т. е. это соединение неразъемное. Между торцами ролика и пазом вала сошки установлены упорные шайбы 43, ограничивающие осевое перемещение ролика на оси. Вал сошки цилиндрической шлифованной частью установлен в двух бронзовых втулках 37 и на выходе из картера уплотнен сальником 38. На конические шлицы вала сошки насажена в одном определенном положении сошка 4, благодаря сдвоенному шлицу на валу и сдвоенной впадине в отверстии сошки. Зацепление червячной пары выполнено со смещением осей ролика и червяка на 5,5 мм, что позволяет регулировать беззазорное зацепление ролика с червяком по мере их износа. Это обеспечивается осевым смещением вала сошки при помощи регулировочного винта 31. Головка винта заходит в Т-образный вырез вала сошки вместе с пластиной 46, которая обеспечивает нужную посадку головки винта. Регулировочный винт 31 ввернут в верхнюю крышку 45, зафиксирован от проворачивания шайбой и затянут контргайкой. При заворачивании регулировочного винта в крышку вал сошки опускается, и выбирается зазор в зацеплении ролика с червяком. Детали червячного редуктора смазываются маслом ТАД-17и, которое заливается через отверстие, закрываемое пробкой 23. заправочная вместимость — 0,215 л. Рулевое колесо изготовлено из пластмассы, армированной стальным каркасом. В ступице рулевого колеса нарезаны шлицы со сдвоенной впадиной, а на валу 25 шлицы сдвоенные, что обеспечивает соединение колеса с валом только в одном положении. Рулевое колесо крепится, на валу гайкой, которая после затяжки раскернена в одной точке. Вал рулевого управления верхней частью опирается на втулку, запрессованную в трубу верхней опоры. Нижний конец трубы крепится стяжным болтом к кронштейну 49. На верхнем конце трубы стяжным хомутом крепится переключатель фар, указателей поворота, стеклоочистителя и смывателя ветрового стекла. В гнезде кронштейна 49 крепится двумя винтами выключатель 50 зажигания. Кронштейн 49 крепится к кронштейну панели кузова четырьмя болтами. Отверстия под болты крепления в кронштейне имеют овальную форму, за счет чего обеспечивается более точное соединение (центрирование) валов рулевого управления и червяка. Нижняя часть вала 25 шлицевым наконечником соединена с валом 34 червяка и закреплена стяжным болтом. В зоне крепления выключателя зажигания на валу рулевого управления приварено кольцо, в паз которого заходит запорный стержень противоугонного устройства выключателя зажигания. Вал рулевого управления закрыт облицовочным кожухом 24, состоящим из верхней и нижней частей, соединенных между собой винтами. Рулевой привод включает в себя: сошку 4, среднюю 10 и боковые тяги 3, маятниковый рычаг И, поворотные рычаги 17. Указанные детали связаны между собой шаровыми шарнирами. Сошка соединена со средней и боковой тягами. Упор сошки ограничивает угол поворота передних колес. Средняя тяга 10 цельная, на концах имеет гнезда для размещения деталей шаровых шарниров.

Боковые тяги 3 составные. Каждая из них состоит из двух наконечников, соединенных между собой резьбовой регулировочной муфтой 12. Муфта фиксируется на наконечниках двумя стяжными хомутами 1. При такой конструкции боковых тяг возможно изменение их длины, что необходимо для регулирования схождения управляемых колес. Наружные наконечники боковых тяг шарнирно соединены с поворотными рычагами 17. которые крепятся болтами к поворотным кулакам. Внутренний наконечник правой боковой тяги соединен шарнирно с маятниковым рычагом, а наконечник левой тяги с сошкой. Все шаровые шарниры однотипны. Шаровой шарнир тяги состоим из стального пальца 7, сферическая головка которого опирается на разрезной конусный вкладыш 8, изготовленный из пластмассы с высокими противозадирными свойствами. Коническая пружина 6, поджимая вкладыш к сферической головке пальца 7, автоматически поддерживает беззазорное соединение между ними. Снизу в гнезде наконечника за- вальцована шайба 5, являющаяся опорой для пружины. Конусная часть пальца заходит в коническое отверстие поворотного рычага (сошки или маятникового рычага) и крепится корончатой гайкой, зафиксированной шплинтом. Шарниры при сборке заполняются смазкой ШРБ-4 и герметизируются: снизу опорной шайбой 5, сверху армированным колпачком 9. Пополнение или замена смазки производится только при ремонте автомобиля. Кронштейн маятникового рычага крепится с внутренней стороны правого лонжерона двумя болтами с самоконтрящимися гайками. Кронштейн отлит из алюминиевого сплава. В его сквозной проточке расположены две пластмассовые втулки 19, на которых поворачивается ось 21 маятникового рычага. К торцам втулок поджаты шайбы. Верхняя шайба насажена на лыски оси и поджата корончатой гайкой моментом, который обеспечивает поворот рычага с усилием 10-20 Н (1-2 кгс), приложенным на его конце. Нижняя шайба поджата к втулке самоконтрящейся гайкой моментом 106 Н-м (10 кгс-м). Этой же гайкой на оси неподвижно закреплен маятниковый рычаг И. Между торцевыми поверхностями шайб и корпуса кронштейна маятникового рычага установлены резиновые уплотнительные кольца 20. При сборке полость между втулками заполняется смазкой Литол-24. Этой же смазкой смазываются сами втулки.

Устройство рулевого управления ВАЗ 2108, 2109, 21099

На автомобилях ВАЗ 2108, 2109, 21099 рулевой управление реечного типа. с демпфирующим элементом в рулевом колесе. Элементами рулевого управления являются рулевое колесо, вал рулевого управления, рулевой механизм, рулевые тяги с наконечниками. Ниже представлена схема рулевого управления автомобилей ВАЗ 2108, 2109, 21099.

Схема рулевого управления автомобилей ВАЗ 2108, 2109, 21099

Устройство рулевого управления автомобилей ВАЗ 2108, 2109, 21099
Элементы рулевого управления

1. Накладка рулевого колеса.
2. Гайка крепления рулевого колеса.
3. Рулевое колесо.
4. Подшипник рулевого вала.
5. Рулевая колонка.
6. Кронштейн крепления рулевой колонки к кузову.
7. Рулевой вал.
8. Стяжной болт фланца рулевой муфты.
9. Уплотнитель.
10. Защитный колпак.
11. Резиновая эластичная муфта.
12. Левая опора рулевого механизма.
13. Гайка.
14. Болт с отрывной головкой.
15. Шаровой палец.
16. Защитный чехол наконечника рулевой тяги.
17. Уплотнительное кольцо.
18. Пружинное кольцо.
19. Наконечник рулевой тяги.
20. Контргайка соединительной муфты.
21. Контргайка соединительной муфты.
22. Скоба крепления рулевого механизма.
23. Рулевая тяга.
24. Рулевая тяга.
25. Скоба крепления рулевого механизма.
26. Правая опора рулевого механизма.
27. Защитный чехол рулевого механизма.
28. Рулевой механизм.

Примечания и дополнения

— Исправность рулевого управления можно проверить: «Поверка исправности рулевого управления автомобилей ВАЗ 2108, 2109, 21099».

Еще статьи по автомобилям ВАЗ 2108, 2109, 21099

— Разборка рулевой рейки автомобилей ВАЗ 2108, 2109, 21099

— Устройство рулевой рейки автомобилей ВАЗ 2108, 2109, 21099

— Замена наконечника рулевой тяги автомобилей ВАЗ 2108, 2109, 21099

— Зимние шины на автомобиль ВАЗ 2108, 2109, 21099

— Гудок автомобилей ВАЗ 2108, 2109, 21099

Ремонт рулевого редуктора ВАЗ-2107 | Клуб любителей классики ВАЗ-2107, ВАЗ 2106

Здравствуйте, уважаемые форумчане. После небольшого ДТП в рулевом редукторе появилась течь масла, люфт и деформация сошки. Но решенно было привести его в порядок. Фотографии немного, так как было жалко пачкать фотоаппарат, но вполне достаточно, чтобы понять основные моменты. Для работы понадобятся следующие инструменты: два ключа на 17, один на 13, головка или ключ на 30 (ключ предпочтительней на мой взгляд), молоток (желательно потяжелее), ключ на 19, шлицевая отвёртка, зубило и наверное удобным будет съёмник для сошки, но у меня его не было.

То, что нужно менять определиться после разборки, но в любом случае нужно будет заменить новыми два сальника и прокладку крышки, а так же три самоконтрящиеся гайки крепления редуктора к лонжерону.
Вывешиваем переднюю часть авто (или работаем в яме). Снимаем рулевые тяги с сошки. В салоне откручиваем болт крепления промежуточного вала рулевого от вала червяка (редуктора). Затем откручиваем три гайки болтов крепления редуктора к лонжерону. Удобней использовать накидные ключи. Под капотом снимаем расширительный бачок, адсорбер (на инжекторе), свечные провода, шланг вакуумного усилителя тормозов. Когда редуктор будет откручен от лонжерона, то снимаем с его вала в салоне вал рулевой - если рукой его не стянуть помагаем аккуратно молотком. После чего поворачиваем сошку до упора влево и вынимаем редуктор вверх. Собственно вот и он. Под редуктором могут быть прокладки - запоминаем их расположение.

Далее откручиваем заливную пробку и сливаем (если оно есть) масло. Далее нужно открутить гайку сошки и снять её. Это сама тяжёлая в прямом смысле слова часть. Перед этим рекомендуется всё залить WD 40. Использовал вот это.

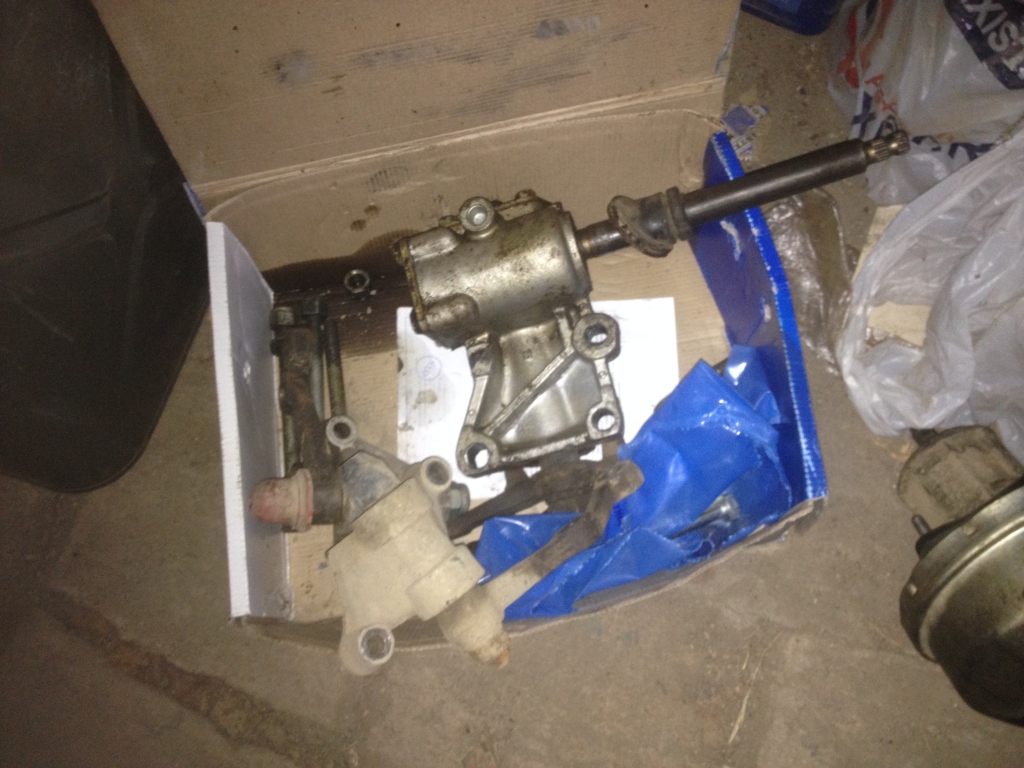

Те что слева - были сломаны. Те что справа - советую использовать. Головкой на 30 можно пользоваться если вороток к ней достаточно прочный. Укладываем редуктор на ровную твёрдую поверхность и подкладываем две дощечки так, чтобы не повредить шлицы вала червяка и создать устойчивость редуктора - той стороной, на которую смотрим на первом фото вниз. Далее крепко держим редуктор и, надев ключ, ударами молотка по ключу откручиваем гайку. Далее ставим редуктор на торец вала сошки и молотком (или съёмником) снимаем её. Кто боиться повредить резьбу на вале могут накрутить на неё гайку до совпадения её плоскости с плоскостью торца вала. Снять сошку достаточно проблематично и возможно её придётся срезать - соответсвенно её меняем на новую. Правда и в случае снятия молотком её ограничительные ушки сильно мнуться. Далее откручиваем болты крышек редуктора, откручиваем контрящую гайку регулирующего болта и вращая его по часовой стрелке немного приподнимаем, отрученную ранее, крышку и сдвигаем её по направлению к валу червяка и снимаем её. Далее вынимаем вал сошки, лёгкими ударами выбиваем вал червяка (держим при этом наружнее кольцо подшипника и сепаратор от падения) и вынимаем его. Затем вынимаем сальники: сальник червяка выбиваем длинной отвёрткой и молотком с противоположной стороны через полость редуктора, а сальник вала сошки зубилом - вставляем его снаружи так, чтобы зацепиться за кромку сальника и, подложив под зубило ключик, ударяя по противоположному концу зубила выбиваем сальник (делаем типа качельки). Протираем всё тряпкой и осматриваем на наличие повреждений, задиров, вмятин и так далее. Повреждённые детали меняем. Вот разобранный редуктор.

На фото видны металлические прокладки для регулировки зазора в подшипниках червяка (правый верхний угол), сальники новые и старые (правый нижний угол), сошки (слева новая, а справа старая - на ней видно, как помялись ушки от ударов молотка и то, что отверстия для пальцев рулевых тяг лежат не в одной плоскости после ДТП). Слева не мясорубка, а картер рулевого редуктора.
Далее собираем всё в обратной последовательности, не забыв смазать все части трансмиссионным маслом, а сальники литолом. Ставим новую картонную прокладку под крышку с регулировочным винтом. Одеваем новую сошку (шлицы вала смазал вдэшкой), гровер и прикручиваем гайку. Гайку нужно затянуть с училием 20 кгс/м. Я затянул на сколько хватило сил, но в пределах разумного. Далее устанавливаем редуктор на место. Удобней работать в двоём. Осбенно помошник пригодится, чтобы соединить вал червяка с валом рулевым. Тут есть одна загвоздка. Сошку должна быть точно по середине, а руль находится в положении движение прямо. Но на деле одному это сложно сделать. Так, что можно собрать как получиться, а потом выставить среднее положение сошки и сняв руль поставить его прямо. Но и тут есть проблема - в таком случае руль будет блокироваться не в положении прямо, что особой роли не играет, но кому то может быть не удобно. В таком случае придётся снимать рулевую колонку и выставлять всё правильно. Среднее положение сошки выставляем так - считаем количество оборотов от упора до упора и дели на два. У меня было 2,5 оборота. Значит из крайнего положени я повернув руль на 1,25 обората получим среднее положение сошки. такое положение советую зафиксировать регулировочным болтом редуктора, затянув его (но в меру). Люфт отрегулируем позже. Далее затягиваем новые гайки крепления редуктора, соединяем рулевые тяги с сошкой. Заливаем масло в редуктор до кромки отверстия. Затем регулируем люфт рулевого редуктора. Удобней делать на авто, с вывешенной мордой. Вращая регулировочный винт добиваемся отсутствия люфта и не тугого вращения руля (небольшой поворот руля на пару миллиметров виден на движении колеса). Далее регулируем схождение - сами или на сервисе. Переставляем руль в случе его непрямого положения. Вот собственно и всё. Димон на зелёнке cпециально для сайта http://www.semerka.info

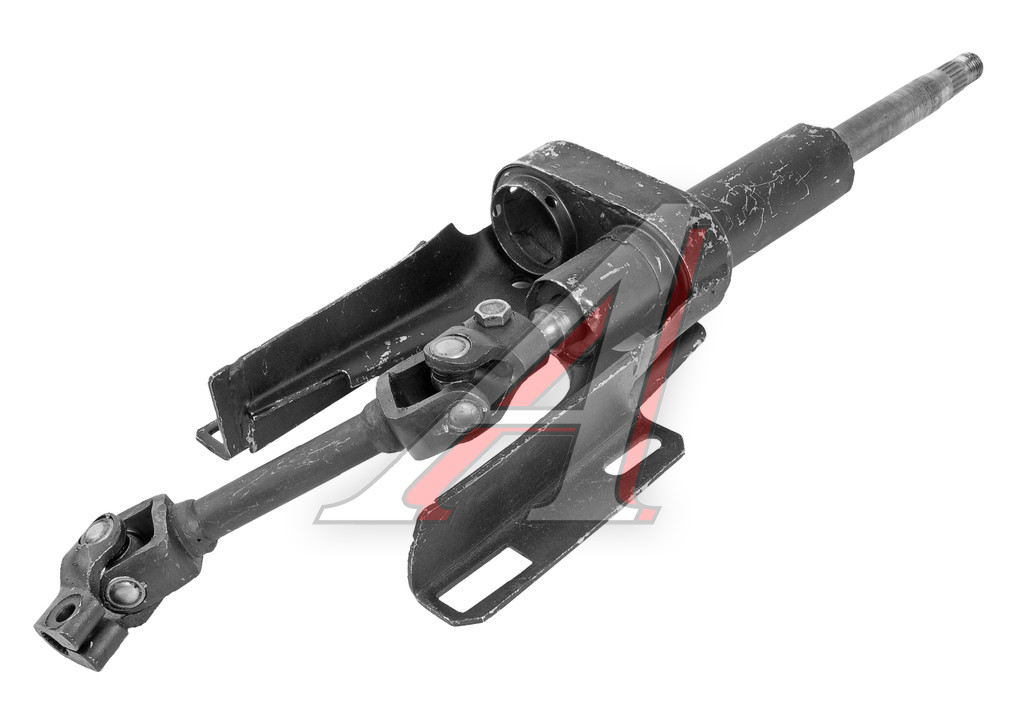

Рулевая колонка на ваз

Несмотря на простую и надежную конструкцию, рулевая колонка ВАЗ 2107 подвержена износу, как и любые детали и механизмы автомобиля. Со временем могут возникнуть неисправности, из которых скрип при повороте руля самый безобидный. Если проблемы не выявить и не решить вовремя, они могут усугубиться. Это может закончиться тем, что автомобиль перестанет реагировать на поворот руля. Вероятность аварии в этом случае почти 100%.Поэтому необходимо следить за состоянием рулевой колонки и при необходимости ремонтировать или менять, чтобы обеспечить абсолютную работоспособность этого критичного для безопасности движения узла.

Устройство рулевой колонки

Назначение вала рулевого колеса (рулевой колонки) - передача крутящего момента от рулевого колеса на червячный редуктор рулевого механизма. Колонка (инжектор) ВАЗ 2107, как и аналогичные узлы на всех моделях «классики» АвтоВАЗа, жестко крепится к кузову автомобиля с помощью кронштейна.Конструктивно колонна состоит из пары петель, которые можно сложить в случае аварии. Это обеспечивает безопасность водителя. Для облегчения управления верхний вал колонки вращается на паре игольчатых подшипников, состояние которых зависит от силы вращения рулевого колеса.

Неисправности рулевой колонки ВАЗ 2107

Учитывая простую конструкцию колонки, вариантов выхода из строя немного. Важно следить за его состоянием и вовремя устранять проблемы при их возникновении.

Основных видов неисправностей несколько:

  1. Скрип колонки. Скрип может быть вызван износом деталей колонки, деформацией панелей обшивки, неисправностями блока рулевых переключателей.
  2. Люфт рулевого колеса. Для этого есть две возможные причины. Первый - отпущена гайка крепления рулевого колеса. Устранить эту неисправность просто. Но если не сделать это вовремя, шлицы на валу сломаются, и рулевое колесо может повернуться, и автомобиль станет неуправляемым.Еще одна причина - червячная передача рулевого механизма. Затем необходимо отрегулировать коробку передач или отремонтировать.
  3. Люфт в плоскости руля или оси колонки. Это опасная неисправность, возникающая при износе (расшатывании) элементов монтажного кронштейна или шлицевых соединений.

Ослабление гаек и болтов шлицевых опор со временем приводит к стиранию шлицев, в результате чего автомобиль теряет управляемость. Поэтому люфт колонны следует устранять сразу.

Замена рулевой колонки ВАЗ 2107

Замена рулевой колонки - задача не из легких, но ее можно осуществить самостоятельно, если у вас есть некоторый опыт ремонта автомобилей. Вам понадобятся следующие инструменты:

  • Ключи на 17 (колпачок и рожковый).
  • Головки торцевые 17 и 30.
  • Рукоятка с храповым механизмом.
  • Монтаж.
  • Молоток.
  • Вороток.

Демонтаж колонны производится в следующем порядке:

После демонтажа старой колонны необходимо очистить место посадки от грязи.Перед установкой новой стойки проверьте состояние ее шарнирных соединений и игольчатых подшипников. Если все в порядке, можно приступить к установке, которая выполняется в порядке, обратном снятию.

При установке новой рулевой колонки ВАЗ 2107 нужно особенно внимательно следить за тем, чтобы все болты и гайки крепления были хорошо затянуты. Учитывая, насколько важен этот агрегат для езды, люфта и тем более, проскальзывание шлицев рулевой колонки может привести к трагическим последствиям.

При установке рулевого колеса обращайте внимание на положение его спиц.

Завершив установку деталей и подключив проводку к зажиганию, можно подключать аккумулятор. Замена колонки завершена.

Шестерка может выглядеть стильно

Рулевое управление присутствовало во всех автомобилях: от самых первых до последних моделей, купить которые по карману далеко не каждому. Эту часть машины менять не следует, так как от этого зависит безопасность. В структуру управления нельзя вносить никаких изменений.Популярна ВАЗ классика - это заднеприводные автомобили с червячной коробкой передач. Но рулевая колонка ВАЗ 2106 отличается от той, что установлена ​​на модели 2107.

Последние немного длиннее, несмотря на то, что их конструкция практически не изменилась. На модели ВАЗ 2107 установлен травмоустойчивый вал, который при лобовом столкновении складывается и не может нанести травмы водителю. В ВАЗ 2106 такой системы нет, вал цельный и не содержит шарниров.Также есть проблемы с коробкой передач, которые можно решить простой регулировкой рулевой колонки. Но у механизма есть и «неизлечимые болезни», при которых легче купить новое рулевое колесо и установить его вместо старого.

Рулевое управление ВАЗ 2106


Реечное рулевое управление

Основная задача колонки - передача вращательного движения рулевого колеса на передние колеса. Все автомобили классической серии имеют практически одинаковые механизмы.Итак, для ВАЗ 2106 идеально подходит коробка от ВАЗ 2101. Крепится к корпусу тремя болтами. В его верхней крышке находится болт, с помощью которого регулируется рулевая колонка ВАЗа при большом люфте руля.

Вал, сделанный из цельного куска металла, расположен между рулевым колесом и коробкой передач. Крепится с помощью прорезей. Причем со стороны вала есть внешние шлицы, а с другой стороны - внутренние шлицы. Если на автомобиле ВАЗ 2106 производится замена рулевой колонки, то можно немного модернизировать систему, установив вал с двумя карданами, которые необходимы для повышения безопасности.На таком валу установлены игольчатые подшипники, благодаря которым рулевое колесо будет не таким тугим.

Если вы регулируете рулевую колонку ВАЗ, то никаких дополнительных манипуляций не требуется. Другое дело замена рулевых тяг, их на ВАЗ-2106 три: две крайние и одна средняя. Чаще всего выходят из строя крайние. Их ремонт невозможен, допускается только замена наконечников.

После ремонта рулевой колонки обязательно произведите регулировку углов установки колес.Установить колеса под прямым углом в гараже сложно, регулировку желательно проводить на специальном стенде.

Неисправности колонки и ее замена


Ремонт рулевой "шестерки"

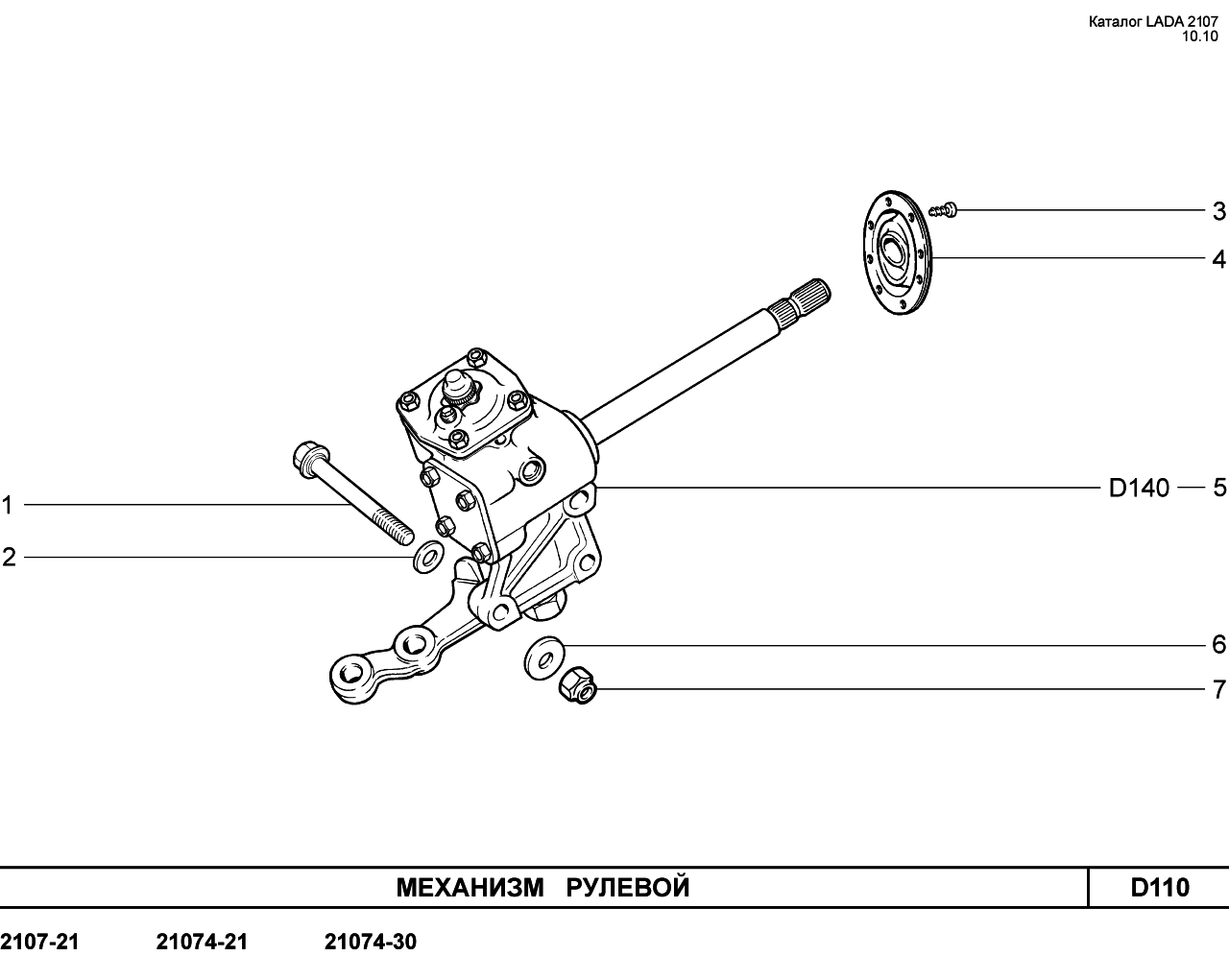

Основание рулевой колонки - редуктор с двумя передачами, одна из которых червячного типа. Вы можете почувствовать неисправность рулевого управления на ранней стадии, поэтому главное не пропустить первый «звонок» и вовремя провести ремонт.

Основные признаки повреждений.

  1. Скрипы непосредственно в колонке, вызванные чрезмерным износом различных элементов, а также неисправностью подрулевых переключателей.
  2. Наличие люфта - самый опасный признак. Причем люфт бывает двух видов - осевой и продольный. Первый говорит о неисправности КПП или соединения на шлицах, второй говорит о чрезмерном износе кронштейна.

Первым делом необходимо проверить затяжку всех резьбовых соединений.Если длительное время эксплуатировать автомобиль ВАЗ 2106 с изношенными шлицами на валу, это приведет к свободному вращению руля. Со временем слоты просто стираются. Более того, шлицы на рулевом механизме могут прийти в негодность, а цена его довольно высока, да и никакая регулировка рулевой колонки ВАЗ не поможет.

При наличии осевого люфта его можно немного уменьшить. Простая регулировка рулевой колонки ВАЗ позволит сделать это за несколько минут. Для работы вам потребуются плоская отвертка и гаечный ключ на 19, которым нужно открутить гайку на верхней крышке редуктора.Вам нужно взять на помощь напарника, который будет вращать руль в разные стороны. Поворачивайте рулевое колесо не более чем на 20-30 ° в каждую сторону. Это позволит отверткой повернуть регулировочный винт, при этом люфт уменьшится. Когда он достигнет минимального значения, затяните гайку.

Немного сложнее будет ремонт, связанный с заменой коробки передач. Для этого вам придется отключить аккумулятор из соображений безопасности. Затем нужно ослабить болт на шлицевом соединении вала и коробки передач.Левая часть ВАЗ 2106 поднимается на домкрат и устанавливается на надежную опору, колесо снимается. С помощью съемника рулевого колеса с коробки передач снимаются две тяги.

Ключами на 17 откручиваем три гайки с болтов крепления коробки передач к кузову. Далее проводится ремонт или замена, если регулировка рулевой колонки ВАЗ невозможна. При установке новой колонки необходимо надежно затянуть все резьбовые соединения, а после окончательной сборки отрегулировать развал и схождение колес автомобиля ВАЗ 2106.

Нежелательно снимать рычаг с КПП. Во-первых, его очень сложно демонтировать, затрачивает много времени и сил. Во-вторых, с этим рычагом продается любой регулируемый динамик, он идет в комплекте с коробкой передач. Затяжка осуществляется гайкой, которую сложно открутить. Все это сделано для повышения безопасности.

Одним из элементов автомобиля ВАЗ 2107, получившего в этой модели ряд улучшений по сравнению с предыдущими, является рулевая колонка.Чем отличается его устройство? В ВАЗ 2107 вал рулевой колонки состоит из двух частей, соединенных крестовиной. Благодаря такой конструкции значительно повышается безопасность водителя, так как при столкновении вал просто прогибается в стыке, и не причиняет серьезного вреда человеку. Также вал в ВАЗ 2107 обзавелся подшипниками, поэтому для поворота руля требуется гораздо меньше усилий.

Рулевая колонка ВАЗ 2107 состоит из вала с вертлюгом и коробки передач с червячной передачей.Ремонт колонки - очень редкое явление. Если обеспечить своевременное обслуживание этого агрегата, то он может никогда не понадобиться. Техническое обслуживание рулевой колонки включает смазку шарнира рулевого вала, затяжку гайки крепления рулевого колеса, замену масла и регулировку коробки передач. Рассмотрим возможные проблемы, связанные с рулевой колонкой, и способы их решения.

Скрип в колонне

Как правило, скрип возникает из-за недостаточной смазки деталей вала - подшипников или крестовин.Лечится смазкой, особых затруднений не вызывает, ремонта не требует.

Люфт рулевого колеса

Появление люфта рулевого колеса может быть вызвано двумя причинами. Первый - ослабляется гайка, фиксирующая рулевое колесо на валу. Если не затянуть гайку вовремя, прорези на рулевом колесе и валу со временем будут повреждены, и одну из этих деталей, возможно, потребуется заменить. Второй причиной может быть износ червячной передачи. Для устранения этой неисправности предусмотрено специальное приспособление - регулировочный болт с контргайкой.

Для регулировки червячной передачи гайку отворачивают отверткой, винт поворачивают до устранения люфта, после чего гайку затягивают для предотвращения самопроизвольного откручивания. Если устранить люфт регулировкой невозможно, значит, необходимо отремонтировать редуктор и заменить червячную пару.


Для предотвращения преждевременного износа деталей коробки передач рекомендуется периодический контроль уровня масла и его замена. Контроль уровня осуществляется следующим образом:

  • Ключом на 8 откручивается заливная пробка;
  • С помощью отвертки или другого предмета проверяется уровень масла.Он должен быть на уровне нижнего края заливного отверстия.
  • При необходимости долить масло с помощью специальной воздуходувки, пока оно не начнет вытекать из отверстия.


Для замены масла отверните винты крепления крышки коробки передач, предварительно подставив под нее емкость для сбора отработанного масла. Поскольку полного снятия крышки не требуется, ее отодвигают в сторону и сливают масло. Эту операцию лучше всего выполнять на горячем двигателе.Теплое масло обладает большей текучестью и быстрее стекает. После того, как все масло слилось, крышка прикручивается и в коробку передач заливается новая, как описано выше.

Снятие коробки передач

Ремонт коробки передач без снятия с автомобиля невозможен. Для его снятия необходимо:

  • Отсоединить концы рулевой тяги от коробки передач. Сначала их раскалывают, затем ключом на 22 откручивают гайки и выдавливают наконечники с помощью специального съемника.
  • Открутите хомут, которым рулевой вал крепится к коробке передач.
  • Снимите три болта, которыми коробка передач крепится к кузову автомобиля.


Автомобильный держатель для телефона Зажим для рулевого колеса для Лада Гранта Ваз Калина Приора Нива Самара 2 2110 Ларгус 2109 2106 4x4 2114 2112 | Авто застежка и зажим |

Характеристики:

Номер модели: Автомобильный держатель для телефона с зажимом для рулевого колеса

Особенность: держатель для телефона с зажимом + вращение на 360 + легко снимается

Функция: функциональный автомобильный держатель для телефона + подставки для аксессуаров для мобильных телефонов

Эластичный автомобильный держатель руля, держите устройство на руле.

Защита: в устройство встроена мягкая силиконовая накладка для защиты телефона от царапин, царапин и т. Д.

Совместимая модель телефона: для oneplus 5 для iphone 7 7 plus 6 6 plus 5s 4s для xiaomi redmi 4X 4 pro для xiaomi mi5 для samsung Galaxy S8 Держатель для Huawei P8 Lite P9 Lite для Meizu ect Держатель для смартфона.

Размер: 5-7,5 см (ширина телефона от 50 до 75 мм, от 3,5 до 6,0 дюймов)

Технические характеристики:

Материал: резина + АБС-пластик

Размер: 7.5 см x 4,0 см x 2,5 см (приблизительно)

Цвет: черный / красный

В коплект входит:

1 x автомобильный держатель для зажима рулевого колеса

Все, дорогой друг, пожалуйста, прочтите меня, прежде чем сделать заказ

Отгрузка и доставка

Все товары будут отправлены в течение 1-3 рабочих дней, когда ваш платеж будет очищен ESCROW.

Товары отправляются из Китая авиапочтой, доставляются в большинство стран в течение 10-25 рабочих дней.

Срок доставки зависит от пункта назначения и других факторов, это может занять до 30 рабочих дней.

Обслуживание клиентов

Независимо от того, что до покупки или после получения посылки, если у вас возникли проблемы, пожалуйста, сначала свяжитесь с нами и не открывайте спор первым, мы сделаем все возможное, чтобы помочь вам решить проблему.

Возврат будет предложен системой Aliexpress или повторной отправкой полных новых товаров.

Примечание: Гарантия не предоставляется, если есть обратная связь менее 5 звезд перед сообщением.

Обратная связь

Мы ценим каждого клиента.

1.Если вы удовлетворены заказом, пожалуйста, оставьте нам 5 звезд хорошего отзыва.

2.Если у вас возникли проблемы с посылкой, пожалуйста, сначала свяжитесь с нами с сообщением о заказе, мы постараемся сделать все, чтобы решить проблемы.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ:

Как отследить свой заказ?

Вы можете отслеживать свою посылку на следующем веб-сайте, используя свой номер отслеживания: global.cainiao.com или www.17track.net/en (скопировано в браузер, чтобы открыть)

Советы: на этом веб-сайте можно отслеживать большинство способов доставки. Поскольку это международная доставка, информация об отслеживании может не обновляться так быстро, пожалуйста, терпеливо дождитесь посылки.

Срок действия истекает, но я все еще не получил посылку, что мне делать?

Вы можете просто оставить комментарий внутри заказа и попросить нас добавить еще дней. Aliepxresss НЕ будет производить оплату до тех пор, пока посылка не закончится и кто-нибудь не подпишет ее. На самом деле, вам не нужно заботиться о сроке

По-прежнему не прибыл 28 дней. Что мне делать?

Доставка помета в Бразилию, Россию, Италию и некоторые страны Южной Америки может занять много времени.

Если вы не получили посылку в течение 60 или 30 дней, ваша посылка не перемещается, пожалуйста, оставьте комментарий на сайте

Запчасти на Лада Нива 4х4 | Рулевой механизм Лада 2101, 2103, 2106, Лада Нива 1600, 2101-3400010

Запчасти на Лада Нива 2121 и Лада седан 2101-2107

В нашем интернет-магазине вы найдете практически все запчасти для вашей Лада Нива.В наш ассортимент входят генераторы, выхлопные системы, карданный шарнир, валы, карбюратор, распределитель, тормозной цилиндр, тормозной суппорт, поворотники, зеркала, тормозные колодки, фары, кабель зажигания, кабель спидометра, прокладки, воздушные фильтры, масляные фильтры, резервуар для жидкости. , ремни, амортизаторы и многое другое. У нас есть в наличии руководство по ремонту на немецком, английском и французском языках для ремонта и обслуживания вашей Lada Niva. Если у вас есть вопросы или вы не можете найти нужную деталь, напишите нам или позвоните нам.

Вы можете найти следующие категории:

Ведущий вал / дифференциал привода Лада Нива, Мосты Лада Нива, Лада Нива Подвеска


Продольный стержень, стабилизатор поперечной устойчивости, шаровые опоры, пружины, амортизаторы


Выхлопная система Лада Нива

Выхлоп, глушитель, центральный глушитель, водосточная труба, выхлопные хомуты, коллекторы, катализатор для Lada и Lada Niva
Авто / лак для краски для Lada и Lada Niva

Автомобильные краски / краски или спрей в баллончике и в качестве цветного карандаша специально для Lada
Лада Нива Освещение для Лада и Лада Нива

Фары, задние фонари, стоп-сигналы, поворотники, габаритные огни, отражатель, лампа накаливания, задний фонарь, отражатели, стёкла, поворотники, габаритные огни, подсветка номерного знака, фонари, задние фонари, переключатель для освещения, лампы, Glübirnen Lada Niva
Тормоза тормозные детали, тормозные цилиндры для Lada и Lada Niva

: Тормоз, Bremstromel, Тормозной шланг, Тормозной шланг, Тормозные тормоза, Тормозные цилиндры, Тормозные колодки
Уплотнения + помогает Лада Нива

Прокладки + Вспомогательные средства Лада Нива: Прокладка коллектора, прокладка выхлопа, прокладка ГБЦ, прокладка поддона, прокладка карбюратора, сальник насоса, прокладка клапана подогрева, уплотнитель топливного насоса
Электро Лада Нива

9000 2 Электрооборудование, предохранители, кабели, переключатели
Подвеска / амортизатор для Лада и Лада Нива

Бамперы, пружины, пружины подвески, листовая рессора
Фильтры: масляные, воздушные, бензиновые для Лада и Лада Нива

Фильтр масляный, воздушный фильтр, топливный фильтр
Трансмиссия, трансмиссия, раздаточная коробка, Лада Нива


Стекло, Окно, механизм стеклоподъемника, оконная ручка, для Лада Нива

Трансмиссия, трансмиссия, раздаточная коробка, комплекты подшипников
Детали для салона Лада Нива

Стекло, окна, раздвижные окна, резиновые прокладки и все остекление, механизм стеклоподъемника, оконная ручка, карданный вал

Детали интерьера Лада Нива: потолок, коврик, спидометр, автомобильные часы, дверная ручка, кнопка, резиновый коврик, защита порога, панель приборов , задняя полка, рулевое колесо
Кузовные детали Лада Нива

Кузов, кузовные панели, бампер.Наклейки, Капот, Шлоссер, Ручки, Бампер
Подача топлива Лада Нива

Топливный насос, Карбюратор, Топливный шланг
Кондиционер / Отопление Лада Нива

Охлаждение, радиатор, обогрев, патрубок, электродвигатель обогрева
Сцепление

Сцепление, шланг сцепления , цилиндр сцепления, бачок сцепления, диски сцепления, комплект сцепления
Направление Лада Нива

Рулевой механизм, тяга, отклоняющая скоба, рулевое колесо, Лада Нива
АвтоВАЗ запчасти ОРИГИНАЛЬНАЯ Лада Нива

Найти запчасти с гарантией оригинального производителя АВТОВАЗ
Руководство по ремонту Лада Нива

Лада Нива: руководства по ремонту на французском, английском, русском и немецком языках, каталог номеров деталей, Лада, Нива
Ремкомплекты Ремкомплекты

Найти готовые к установке ремонтные комплекты
Винт, болт, хомут, крепеж, хомут, гайка

Винт, болт, хомут, застежка, хомут, гайка
Ремни безопасности

Ремни, адаптер ремня, пряжка ремня автоматическая и статическая
Зеркало Лада Нива

Зеркала, внутреннее зеркало, зеркало
Детали для тюнинга Лада Нива

Тюнинг Лада Нива: Экскаваторы, Молдинг, Расширители крыльев, Молдинги, Облицовка, Защитные опоры, Ветрозащитный кожух, Безумная гвардия, Эмблема, Шильдик, Спортивное рулевое колесо, Ступица руля Лада Нива

Бачок омывателя, насос для бачка омывателя, дворник, рычаг стеклоочистителя
Лада Нива Tool Shop

Инструменты, оборудование для мастерской
Зажигание, распределитель, свечи зажигания, катушка зажигания

Провода зажигания, свечи зажигания, зажигание, катушка зажигания, зажигание, взорвалось

В нашем интернет-магазине вы найдете практически все запчасти
для вашей Лада Нива всех моделей 2121, 21213, 21214.Если у вас есть вопросы или вы не можете найти нужную запчасть для своей Лады, не стесняйтесь обращаться к нам.

Что такое рулевая колонка у ВАЗ 2107? Замена и регулировка

В этой статье вы узнаете о том, что такое рулевая колонка ВАЗ-2107, как ее заменяют и чем отличаются от тех коробок передач, которые устанавливались на более ранних моделях - 2101-2106. Но обо всем по порядку. Для начала нужно рассмотреть принцип работы всей системы рулевого управления, после чего можно приступать к замене и снятию коробки передач.Все работы каждый сможет выполнить самостоятельно, проблем не возникнет. Но только после установки новой коробки передач необходимо правильно выставить углы схождения и развала передних колес.

Как работает рулевое управление?


По сути рулевая колонка ВАЗ-2107 представляет собой сложный механизм, включающий в себя несколько элементов. Во-первых, это само рулевое колесо, которое вы вращаете руками. Во-вторых, карданная передача идёт от руля к коробке передач.В-третьих, это сама коробка передач, которая преобразует вращательное движение в поступательное. В то же время выход коробки передач воздействует на рычаг, который смещает тягу влево или вправо, в зависимости от того, в какую сторону вы поворачиваете.

Но есть еще одна функция коробки передач - она ​​позволяет в несколько раз увеличить усилие, прикладываемое к рулю. В результате вращение происходит намного эффективнее. Коробка передач состоит из нескольких элементов - червячной передачи, которая приводится в движение шестерней, соединенной карданной передачей с рулевым колесом.Трансмиссионное масло заливается внутрь механизма.



Какие отличия от коробок передач, установленных на модели 2101-2106?


Несмотря на кажущуюся схожесть рулевых механизмов «семерки» и «копейки», первая система намного современнее и удобнее. Начать стоит с того, что рулевая колонка ВАЗ-2107, цена которой около 2500 рублей, немного длиннее тех, что устанавливаются на «шестерку» и более старые модели автомобилей.Но это не последнее отличие, внутри тоже есть мелкие детали, делающие управление более удобным. К рулевому колесу следует прикладывать меньшее усилие.

К тому же колонка намного безопаснее. Если вы посмотрите на ранние модели Lada, вы увидите, что у них есть цельный штифт, проложенный от коробки передач к рулевому колесу. А если представить себе лобовое столкновение, то эта булавка просто пронзает человека насквозь. Безопасность старых автомобилей не блещет. А вот на «семерках» впервые применен предохранительный руль.В нем нет ни одного штифта, есть карданные передачи, которые в случае аварии складываются и до водителя не доходит.

Можно ли отрегулировать коробку передач?




К сожалению, ремонт рулевого редуктора будет максимально эффективным только при установке нового. Это плохие свойства рулевой колонки ВАЗ-2107. Регулировка практически невозможна. Правда, только практически. Можно немного подтянуть механизм червячной передачи. Тогда люфт руля уменьшается, но теряется комфорт.Поворачивать руль будет намного сложнее.

Представьте, что вы пытаетесь навинтить гайку на болт. Причем шаг резьбы у обоих элементов одинаковый. Это можно сделать легко, не нужно прилагать никаких усилий. А теперь немного другая ситуация - на гайке шаг резьбы отличается на несколько микрон. Усилие должно быть значительным, но гайка все еще затянута. Та же история и с коробкой передач. При затяжке болта в верхней части коробки передач происходит ухудшение комфорта, руль сильнее вращается.Но есть плюс - тратиться не надо, а люфт уходит.

Замена коробки передач


Для замены коробки передач потребуется несколько инструментов. Прежде всего, съемник рулевой тяги. Во-вторых, набор ключей и отверток. Вот и все, даже домкрат не нужен, так как всю процедуру замены можно проводить на ровной поверхности. Рулевая колонка ВАЗ-2107 снимается буквально за три движения. Его замена осуществляется в течение нескольких минут при наличии всех необходимых инструментов.

Откройте капот, чтобы было удобнее работать. Отсоедините от коробки передач две тяги - средний и крайний. Не пытайтесь снять рычаг с коробки передач! Он прижимается плотно, единственный способ вытащить - разрезать автогенным или болгаркой. Удобнее будет открутить с салона гайку, с помощью которой стягивается кардан в месте стыка с валом коробки передач. Откручиваем три гайки, которыми крепится картер редуктора, после чего весь механизм можно снимать для замены.Установка производится в обратной последовательности.

Послесловие

У вас не возникнет трудностей при снятии и установке рулевого механизма или кардана. Но стоит отметить, что после всей работы с рулевым управлением нужно отрегулировать развал и схождение. Это сэкономит шины и кузов. И не забудьте залить коробку передач трансмиссионным маслом. Это позволит механизму работать максимально легко. Так меняется рулевая колонка ВАЗ-2107. Цена на б / у деталь 500-1000 рублей в зависимости от состояния.

Как затонировать заднее стекло на "Классике"

«Шестерка» долгое время была народной машиной, ее выпускали несколько десятков лет, и в итоге наши улицы затопили «Жигули» шестой модели, причем они представлены в разных модификациях.

Тюнинг двигателя ВАЗ 2106

Основное отличие модификаций модели ВАЗ 2106 заключается в двигателе и трансмиссии, соответственно тюнинг ВАЗ 2106. Надо начинать с двигателя, то есть либо ставить самую мощную инкарнация (ВАЗ 21063) вместимостью 54.5 кВт, или, если такое уже стоит, приступайте к его доработке.

Во-первых, стоит попробовать поиграть с имеющимся штатным карбюратором (обычно «озоном»), либо установить солекс, пекарь. Вслед за карбюратором стоит приступить к доработке системы зажигания. Собственно она заключается в установке бесконтактной системы зажигания (что дает более уверенное) и, что немало, свечей зажигания.

Также не используйте штатные силиконовые высоковольтные провода, их следует заменить на качественные экранированные.Обязательно установите бесконтактную систему зажигания, прибегните к установке нового, более мощного генератора, ведь в будущем вам придется ставить дополнительных потребителей энергии. Аккумулятор также следует поставить большой емкости, не менее 62 Ач.

От двигателя можно перейти к трансмиссии. Долгое время Lada 2106 комплектовалась четырехступенчатой ​​коробкой передач, но впоследствии завод перешел на «пятиступенчатую». Соответственно, стоит установить пятиступенчатую коробку передач, особенно если машина часто выезжает из города и движется по трассе.

Пятая передача позволит существенно сэкономить на топливе, а также продлить ресурс двигателя, ведь длительная работа на оборотах более 4000 не самым лучшим образом сказывается на его ресурсе.

Тюнинг салона ВАЗ 2106

Тюнинг ВАЗ 2106. Включает и обработку салона салона. Не стоит ставить спортивный руль небольшого диаметра. В машине нет усилителя руля, поэтому рулить получается на месте спортивным рулем, чем штатным.Вместо того, чтобы откачать руль, стоит попробовать разобраться с системой обогрева, так как двух дефлекторов слишком мало и запотевание стекол в дождливую или холодную погоду не редкость.

Самый отчаянный, занимаюсь тюнингом салона ВАЗ 2106 Дополнительные отверстия в панели прорезают и снимают воздуховоды к боковым стеклам, а самые богатые - устанавливают новую торпеду (например от BMW E36). И тот, и другой методы не самые приятные и могут вызвать проблемы с проверками ГАИ при прохождении инструментального осмотра или технического осмотра.

Но теперь штатные часы автомобиля ВАЗ 2106 следует заменить на очень полезный прибор - амперметр. Идеально подойдет амперметр от УАЗ 469 или от "буханки", стоит его выпить из лопаточных проводов освещения.

Благодаря Ижевскому автозаводу у владельцев «шестерки» появилась возможность смены водительских сидений и переднего пассажира, так что пренебрегать этой возможностью не стоит. Также можно установить автокресла от ВАЗ 2107 с соответствующим корпусом (подогрев, вентиляция, массаж, боковая поддержка), что значительно повысит комфорт владельца автомобиля и его пассажира.

Также не лишним будет установка системы подогрева двигателя (Вебасто и т.п.) и автономного отопителя салона. Возможность посидеть в теплой «шестерке» в мороз в -30 ºС, начать и разыграть свои дела (на зависть многих водителей, в том числе иномарок) дорогого стоит.

Последний ход тюнинг ВАЗ 2106. Будет установлена ​​«семерка» стекол в передние двери, зеркала заднего вида с подогревом и противотуманные фары.

Фото Тюнинг ВАЗ 2106

Ниже представлена ​​подборка картинок с тюнингом «Сикстеры», выбранных в Интернете.Если раньше речь шла о технической доработке «классики», то на фото внешний тюнинг ВАЗ 2106 .

Стоит отметить, что воздушные змеи и спойлеры «шестерка» не нужны. Многие владельцы наоборот - разбирают даже штатные бамперы и дверные ручки. В последнее время модным стал делать так называемый ретро-тюнинг ВАЗ 2106 с заниженной подвеской, хромированным молдингом и решеткой радиатора, а также крашеными звездочками покрышек.

Смотрите также - одни из самых популярных отечественных моделей, пользующихся неизменным спросом даже спустя много лет после начала их производства, а также подборка - еще одна распространенная модель Волжского автозавода.

Тюнинг ВАЗ 2106. Авто тюнинг ВАЗ 2106 Фото Тюнинг ВАЗ 2106
Тюнинг салона ВАЗ 2106 - Фото Тюнинг двигателя ВАЗ 2106 Качественная тюнинг шестерка
Необычный тюнинг Жигулей. 2106 Ретро Тюнинг ВАЗ 2106 Фото Фото Тюнинг ВАЗ 2106
Тюнинг ВАЗ 2106 своими руками
Тюнинг салона ВАЗ 2106 Тюнинг машины ВАЗ 2106
Тюнинг подвески ВАЗ 2106 Русский тюнинг ВАЗ 2106 фото Внешний тюнинг ВАЗ 2106.
Тюнинг бороды ВАЗ 2106 Тюнинг кузова ВАЗ 2106
Тюнинг приборов ВАЗ 2106 - Фото
Тюнинг автомобилей ВАЗ 2106 Тюнинг фар на ВАЗ 2103 Тюнинг панели приборов ВАЗ 2106
Тюнинг бамперов на ВАЗ 2106 - Фото Внешний тюнинг шестерки Жигули Тюнинг передней оптики на ВАЗ 2106

Оговорим сразу: те, кто уже не одну собаку съел на Тюнинг Лада, пожалуй, не удивятся.Многие скажут: тюнинг прошел тропой, скучно - деревья - «турбозетки» ... Но даже если все это для вас не в новинку, стоит ознакомиться с сюжетом: итоговые цифры явно заслуживают внимания.

с 8 по 16

Но история покупки и продолжения жизни этой "шестерки" и правда была классической, прямолинейной. В 2006 году Коля первым в своей автомобильной жизни начал свою автомобильную жизнь, купив ВАЗ-2106 - ярко-красный, на 15 колесах, со спортивным глушителем и сабвуфером в багажнике.Машина, конечно, была далеко не новая - но новоиспеченный хозяин с друзьями исправили ее техническое состояние: капитальный ремонт двигателя и устранение неисправностей тормозной системы И подвеска «поставила машину на ноги». Ну а потом, конечно же, пришла жажда тюнинга.

В это время набирали обороты гонки на наркотиках и другие ночные гонки. Николай не смог остаться в стороне, съездил на пару мероприятий - и его зацепило. Поэтому он решил сделать из советских «Жигулей» действительно быструю машину. «Шестерка» и ее восьмилопастный мотор пережили и увеличение объема, и спортивные распредвалы, и доработанные карбюраторы... Даже азот проносится - и они пробовали. На какое-то время этого хватило, но вскоре выяснилось, что если усилить мощность, то серьезно. Возникла следующая логичная идея: собрать серьезный турбомотор на базе 16-клапанного агрегата от ВАЗ-2112.

Много времени много времени

Двигатель:

В то время вазы с турбонаддувом хоть и существовали, но все же были явлением довольно редким, и в ближайшее время такого не было.Поэтому много привозили из других стран (Японии, США, Китая, Германии), а иногда и сами придумывали дизайн и изготавливали на заказ. Часто машину приходилось привозить в разные мастерские и оставлять там на несколько дней, а то и недель, чтобы мастера могли произвести замеры на месте и изготовить необходимые детали. И все это, конечно же, - время и деньги. Только ресивер задержал проект на весь сезон. Сыграл человеческий фактор - мастер вовремя не сдал заказ.Но были и выхлоп, и система охлаждения, и воздухозаборник на базе дроссельной заслонки от Toyota Levin ...

В результате первый самостоятельный выезд автомобиль произведен только спустя три года. Базу силового заряда теперь обеспечивает турбокомпрессор Garrett GTX 3071. Эта турбина обеспечивает достаточно раннее раскрытие, то есть раскрутку, а для небольшого объема в 1500 «кубиков» это очень важно. В то же время он обеспечивает большую мощность на столешницах. Turbine, Westgate и Bloousoff были закуплены новыми в США.Клапаны поставлены от Volkswagen, а клапанные пружины известной компании Schrick заказаны из Европы.


После сборки в ЭБУ залил программу триггера при давлении 0,6 бар. Потом была полная отстройка на стенде по максимальному давлению. Так как Вазик используется на дорогах общего пользования, мощность решено было повышать постепенно: сначала 1 бар - бег и затягивание, затем 1,5 бара - новая настройка и новая обкатка. В настоящее время в машине две программы: 1 бар для города и для первой передачи для устранения лишнего пробуксовки на старте, и 2 бара в гоночном режиме.Переключение осуществляется тумблером на руле.

1 / 5

2 / 5

3 / 5

4 / 5

5 / 5

«Шестерка» оказалась мощной. Очень могущественный. На данный момент ребята остановились на 450 л.с., а это примерно 80% от максимально возможной мощности с такой компоновкой двигателя.


Конечно, штатная подвеска и трансмиссия к такой мощности, скорости и вообще нагрузкам были не готовы.Глупо полагать, что, например, коробка передач, рассчитанная на «чуть 60» мощности, безболезненно переваривает свое семикратное увеличение. Испытывать судьбу Коля не стал и сразу установил более надежные агрегаты от BMW. В частности, КПП и задний подрамник вместе со всей подвеской перенесены на автомобиль с «Трешкой» поколения Е30.


Показать ярость

Мощность:

«Злая» начинка и внешний вид должны быть соответствующими. Изначально был соблазн оставить полностью запасы лука, заваривать, но Коле это показалось слишком простым и неинтересным.Да и, стоя на старте, все же хочется внушить оппоненту страх - он должен сразу понимать, что легкий бой не выйдет, да и не самые простые «Жигули». Для такого эффекта нужно было иметь что-то уникальное, но в то же время гармоничное. Поэтому все сделали сами.

Для начала сняли весь хром с кузова. Потом начались эксперименты со стеклопластиком - ребята сделали новые передний бампер, капот и крышку багажника. Все бы хорошо, но низко сидящий бампер постоянно соприкасается с дорогой, поэтому делал регулярный ремонт.В какой-то момент Николаю этот процесс надоел, и он решил попробовать использовать современные алюминиевые композитные панели.

1 / 3

2 / 3

3 / 3

Шины Toyo Proxes 888

Кованые 15-дюймовые диски Tom`s

Это легкий, прочный и хорошо подходящий для резки и сгибания материал. Из композита изготовлены пороги, сплиттер, задний диффузор, а также грозный передний фартук - картина получилась именно такой, какой я хотел видеть.Доработан внешний вид ВАЗ-2106 Томи дисками привезенными с японского аукциона. Внешний вид получился очень необычным - броским, но в то же время стильным.

В жизни, конечно, не все и не всегда складывалось так гладко, как на бумаге. Это неудивительно - знания приходят с опытом. Так, однажды прямо накануне гонки умер мотор: маслосистема не справилась с нагрузками, и произошло масляное голодание. Пришлось срочно перебрать двигатель - к счастью, нужные запчасти были в наличии.

1 / 5

2 / 5

3 / 5

4 / 5

5 / 5

Скорость и дружба

Сейчас «шестерка» используется владельцем исключительно как авто день - ходить по выставкам, показам и гонкам, забирать душу, как говорится. По замерам, этот ВАЗ преодолевает 402 метра ровно за 12 секунд, а разгон с 0 до 100 км / ч занимает всего 4 секунды, максимальная скорость составляет 250 км / ч. Так что если вы видите его на светофоре в городе - не рекомендую даже пытаться соревноваться: отличный шанс проиграть.


Как говорит Николай, самым сложным в проекте было определиться со всей доработкой и на отечественный Ваз Большие деньги, веря в эту красную «шестерку» и ее потенциал. Сейчас его машина обслуживается в знаменитой автоспортивной команде HMG. Изначально как консультанты, сейчас инженеры и механики команды занимаются полной технической поддержкой «шестерки». Именно там изготовили кастомный впускной ресивер и установили шестерни GETRAG от BMW. К следующему сезону планируется приготовить новый выпускной коллектор.

Краткие характеристики:

Двигатель: Блок от ВАЗ-2112 1,5 литра Электроника: ЭБУ 5.1-4 Январь Коробка передач: КПП GETRAG 260 от BMW Подвеска: Задняя подвеска от BMW E30 Тормоза: Предложения от ГАЗ-3110 Внешний вид: Пластиковый капот и багажник RMC -ГАРАЖ




Помимо дружного коллектива, за время работы над проектом Коля приобрел большое количество единомышленников в виде клуба «Bunny Brothers Company». Так что ничто, что не предвещало покупку первой машины для студента, превратилось в проект, растянувшийся на несколько лет и вовлекший в себя множество интересных людей и событий владельца.Ведь тюнинг - это не только автомобили, а в первую очередь общение и новые друзья.


Список доработок:

ДВИГАТЕЛЬ

  • Блок от ВАЗ-2112 1,5 литра
  • Коленчатый вал 71 мм
  • Шатуны 121 мм H-образные United Motors
  • GBC от ВАЗ-2112 пиленый (РМЦ-Гараж)
  • Клапаны 32/27 мм
  • Шрик-Спрингс
  • Пластины титановые
  • Толкатели целые
  • Распределительные валы ОКБ Динамик
  • Шестерни регулируемые распределительных валов ОКБ Динамика
  • Поршни от ВАЗ-21213, доработанные под степень сжатия 7.9
  • Турбина Garrett GTX 3071
  • Внешний вестгейт Tial 44 мм
  • Ресивер HMG.
  • Впуск 4-х дроссельный от двигателя 4a-ge Toyota Levin
  • Фронтальный интеркулер 450/300/76 мм
  • Трубопровод из алюминия 63-76 мм MUD-POWER
  • Силиконовые трубы
  • Хомуты с Т-образным болтом
  • Кастовая система градуировки RMC-Garage на трубе 76 мм
  • Глушитель Fox Racing.
  • BOSCH 340 л / ч BOSCH
  • Сопла Siemens Deka 870 CC
  • Коллектор из нержавеющей стали ДГТ.
  • Thermo-Tec термолент
  • Воздушный фильтр пониженного сопротивления AEM
  • Перепускной клапан Tial 50 мм
  • Чайник Cusco
  • Масляный радиатор TRUST
  • Рукава армированные
  • Прокладка под масляный фильтр
  • Ойлфорсинки
  • Печь с блоком цилиндров
  • Система охлаждения: радиатор + два вентилятора от Шевроле Нива.
  • Расширительный бачок Lada Largus.

Знаменитая «шестерка» - ВАЗ 2106 выпускалась несколько десятилетий подряд и по праву заслужила звание «народной» машины.Даже сегодня улицы по-прежнему наводнены модификациями шестой модели «Жигулей» - этот автомобиль проверен временем, надежен и заслуженно любит своих владельцев. Одна проблема: он устарел. Глянец еще не дошел до по-настоящему ретро-фабрики, но и выглядит не современно. Что делать? Тюнинг!

Тюнинг двигателя ВАЗ 2106

В принципе основные отличия различных модификаций «шестерки» в двигателе и коробке передач - соответственно и в тюнинговом случае нужно отталкивать эти части автомобиля.Среди всех «шестых» жигулей на модели ВАЗ 21063 устанавливался самый мощный двигатель - 54,5 киловатта - ведь если он вам все равно не нужен, его надо ставить первым.

Мощный двигатель уже в наличии? Нет пределов совершенству, давайте сделаем его изысканным! Начать доработку пожарного мотора Ваша «шестерка» подойдет от карбюратора: обычно это «озон», но будет пекарь или солекс.

Трос привода от форсунки классики на карбюратор ВАЗ 2106

А теперь обратите внимание на систему зажигания: ее тоже нужно доработать.В первую очередь необходима установка бесконтактной системы зажигания: зима суровая, и такой вариант обеспечит двигателю вашего ВАЗ 2106 более уверенный запуск на морозе. Не забывайте о свече зажигания! Кроме того, необходимо заменить имеющиеся силиконовые высоковольтные провода на современные надежные экранированные аналоги.

Кстати, не забывайте, что при настройке на ваших Жигулях появятся дополнительные потребители электроэнергии, поэтому вам понадобится генератор более мощный, а емкость аккумулятора должна быть не менее 62 Ач.

Делаем турбомотор для классики своими руками из первичных материалов (видео структура):

С двигателем справились - теперь о трансмиссии. «Шестеры» выпускались несколько десятков лет подряд, и, соответственно, начинались они с четырехступенчатой ​​коробки, которая впоследствии уступила место более прогрессивной пятиступенчатой ​​трансмиссии. Чего ты стоишь? Если четырехступенчатая - замените ее на более современный пятиступенчатый аналог, особенно если вы планируете впоследствии выезжать на проселочные трассы, на которых пятая передача позволяет хорошо сэкономить, и продлить мотор на двигатель.Ни для кого не секрет, ведь длительная работа на высоких оборотах далеко не лучшим образом сказывается на состоянии мотора!

Тюнинг-салон "Классика"

Конечно, говоря о тюнинге, мы имеем в виду не только внешний лоск и более прогрессивную «начинку» автомобилей, но и комфорт водителя и пассажиров. Что можно улучшить в ВАЗ 2106 своими руками? Руки многих автовладельцев, занимающихся тюнингом, сразу тянутся к рулю, в желании заменить его на привлекательный и модный спортивный аналог.При тюнинге ВАЗ 2106 это неуместно: на свободе нет гидроусилителя, а установив спортивный руль небольшого диаметра, вы столкнетесь с еще большим усилием при езде, чем с обычным рулевым колесом.

Лучше сделать систему отопления. В шестой модели Жигулей запотевание стекол в холод или дождь не редкость, а двух дефлекторов катастрофически мало. Выходы из этой ситуации могут быть разными. Можно установить еще одну «торпеду» (например, она подойдет от BMW E36), а можно нахмуриться и, вырезав несколько дополнительных отверстий в приборной панели, подвести воздуховоды к боковым окнам.Однако сразу предупреждаю: оба эти варианта не идеальны, и могут стать поводом для неприятного общения с ГИБДД при разного рода проверках.

А вот замена штатных часов Лады на амперметр хлопот не доставит, но пригодится. Амемметр можно взять например от 469-го УАЗа, жрет он от проводки освещения бардачка.

Кресло тоже заменить не мешает - сейчас автокресла для «шестерки» производятся в Ижевске, и они очень удобные.Впрочем, кресла и от «семерки» подойдут - при наличии современного корпуса с приятными «пленками» - массаж, подогрев, вентиляция - водителю и переднему пассажиру станет особенно комфортно.

Кстати, с подогревом. Как уже говорилось выше, зима у нас суровая, и возможность посидеть на тридцатилетнем морозе в теплой машине, сразу завести и пойти на зависть другим водителям - бесценно. Так что о нем нужно позаботиться заранее. Для этого предусмотрена система подогрева двигателя (любой, например, подойдет Webasto) и установка автономного обогрева салона.

Внешний тюнинг ВАЗ 2106 и последние штрихи

ВАЗ 2106.

Осталось совсем немного - установить зеркала заднего вида с опцией обогрева, противотуманки и стекла в передние двери от более прогрессивной «семерки». Не забываем и о том, что можно сделать самостоятельно в условиях гаража. Однако совершенству нет предела, а для автовладельца, не обделенного творческой и здоровой фантазией, остается широчайшее поле внешнего тюнинга! Правда, внушить на этой великолепной машине много лишнего - спойлеры и воздушные змеи вряд ли украсят ее (хотя кто-то может с этим не согласиться).Многие автовладельцы даже штатные «штампы» - ручки дверей и бамперы - разбирают.

Доработка загонов и замков ВАЗ 2106 на видео:

Однако в последнее время в моду вошел тюнинг ВАЗ 2106 в стиле ретро: заниженная подвеска, блестящие хромированные решетки радиатора и молдингов, белые борта амортизаторов - постепенно к этой модели приходит ретро-лосость.

Любителям творческого тюнинга рекомендуем нашу подборку фото самого необычного тюнинга «Шестерка» из интернета! Вдохновляйтесь идеями и сделайте своего железного коня лучше! Прежде чем приступить к дальнейшей доработке кузова своего автомобиля, попробуйте поэкспериментировать, о чем мы писали ранее.

Тюнинг ВАЗ 2106

- это изменение характеристик автомобиля за счет улучшения заводских узлов и агрегатов, а также изменение внешнего вида самого автомобиля. Как видно из определения тюнинга, есть тюнинг и внешний, и тюнинг так сказать «внутренний», который подразумевает улучшение характеристик двигателя, улучшение трансмиссии и ходовой части автомобиля. Каждому автовладельцу, собирающемуся проводить тюнинг ВАЗ 2106, следует понимать, что это потребует большого количества вложений как материальных, так и технических затрат.Прежде всего, нужно ответить на два основных вопроса:

  1. Каков результат у владельца машины?
  2. Как он этого добьется?

Теперь каждый вид тюнинга нужно разбирать отдельно.

Доработка двигателя и трансмиссии автомобиля

Так как двигатель карбюраторный, либо поменяйте его на инжекторный, либо улучшите. При переделке B. инжектор Двигатель Электрический топливный насос установлен в бензобаке, во впускном коллекторе установлены топливные форсунки и топливная рампа.Установлен воздушный фильтр Для форсунок с ресивером и дроссельной заслонкой, ведущей от педали акселератора. Затем под капотом устанавливается электронный блок управления, управляющий всеми системами автомобиля. Гораздо проще и дешевле установить оборудование Евро-3, так как оно не предусматривает наличия катализаторов, их датчиков и электронного управления дроссельной заслонкой.

Тюнинг карбюраторного двигателя подразумевает установку вместо штатного карбюратора двухкамерного карбюратора солекс. Установка в нем поплавковой камеры, увеличения диаметра топливных жиклеров и распылительных трубок экономайзера и эко-статута, а также дроссельной заслонки значительно увеличивает мощность автомобиля.Установке мощности также способствует установка вместо штатной выхлопной системы и глушителя - прямоточная, благодаря чему выхлопные газы будут полностью выпускаться, что не даст двигателю терять мощность при условии заполнения камеры сгорания полноценным горючим. смесь без примесей выхлопных газов. Однако важно не забывать, что такой тюнинг 2106 увеличивает расход топлива.

Также заводскую четырехступенчатую коробку передач можно заменить на пятиступенчатую машину ВАЗ 2107, которая идеально подходит для двигателя ВАЗ 2106.Только это касается тюнинга, в котором улучшаются заводские двигатели, а не замены мотора полностью, под который данная коробка передач не сможет подойти. Поэтому с новым двигателем выбирают коробку передач, либо ставят коробку, идущую вместе с двигателем от производителя.

Улучшенная подвеска и ходовая часть

Для мощного двигателя Должен соответствовать подвеске автомобиля. Заводская подвеска не обеспечит необходимой устойчивости, в отличие от жесткой, к тому же заводская задняя подвеска способствует сильному заносу на скорости, особенно в холодное время года.Жесткость подвески достигается подкладкой под рессоры резиновых подушек, установкой рессор от автомобиля ВАЗ 2121 «Нива» и заменой штатных масляных амортизаторов на газовые. Также устойчивости поспособствует замена реактивной тяги на А-образный рычаг, обеспечивающий четкое вертикальное движение подвески без смещений в стороны.

Вождение автомобиля на скорости и в поворотах устраняется усовершенствованием задней подвески, а именно:

  • заменой тяги поперечной устойчивости (Panar traction) на механизме WATTA;
  • Установка на задний мост Стабилизатор с креплением его концов к кузову;
  • Полная замена подвески на другую: полузависимую или независимую.

В результате замены подвески придется сменить привод, так как штатная задняя ось не будет обеспечивать передачу крутящего момента при работе подвески. В этом случае задняя ось устанавливается под независимую подвеску задних керс, например, очень частый случай, когда задняя ось Opel Omega A.

Другой вариант предполагает смену привода с заднего на передний. В этом случае нужно либо поменять двигатель и установить мотор любого другого переднеприводного автомобиля, например, с ВАЗ 2109, либо установить коробку передач с кулисами Москвич 2141, так как были выпущены первые автомобили этой модели. с главным двигателем от ВАЗ 2106 объемом 1 л.6 литров, только с коробкой передач в сборе с дифференциалом под передний привод. Этот вариант будет самым дешевым в отличие от полной замены Движка.

Для обеспечения безопасной эксплуатации автомобиля необходим мощный двигатель и хорошие тормоза для быстрого снижения скорости или остановки. Абсолютно каждый владелец классической модели Жигулей известно, что тормоза на этой машине - больная тема. Задние барабанные тормозные механизмы не так сильно расстраивают, а передние диски - оставляют желать лучшего. Болезнь двухпозиционного суппорта, это частое заклинивание одного из рабочих поршней, в результате чего помимо неравномерного износа тормозных колодок и диска, торможение самой машины неэффективно и может увезти.

Пока не решив проблему, носится пыльник поршня, и его замена отнимет у хозяина неморальное драгоценное время и средства. Если хорошо следить за тормозными механизмами передних колес, то правильная работа двухзвездочных суппортов обеспечивает очень хорошее торможение, но большинство владельцев заменяет их на суппорта автомобиля семейства ВАЗ «Самара». Они просты в уходе и обеспечивают хорошее торможение автомобиля. Также возможна замена суппорта и дисков на спортивные, так как спортивные суппорты позволяют быстро снизить скорость или остановить машину, а вентилируемые диски увеличат срок службы тормозных колодок и тем самым увеличат эффективность торможения.

Тюнинг внешнего вида автомобиля

Помимо мощного двигателя и жесткой подвески, каждый водитель соглашается, что необходимо провести внешний тюнинг ВАЗ 2106, так как его машина должна выглядеть подходящей: Грозный и напористый.

Внешний тюнинг 2106 подразумевает следующее:

  • добавление спортивных спойлеров;
  • установка автомобильных воздушных змеев;
  • замена заводских передних и задних фар;
  • переделка салона автомобиля;
  • использовать второстепенные аксессуары.

Спойлеры и развалы, отразят спортивный характер автомобиля и характер владельца. Установка дорогих передних и задних фар также не позволит сразу обнаружить автомобиль и при этом даст хорошее освещение и видимость в темное время суток. Стоит отметить, что при замене фар могут потребоваться кузовные работы по установке посадки под новые фары.

В салоне автомобиля заменить сиденья, затянуть их качественной тканью или кожей, поменять панель приборов.Чаще всего устанавливается панель от автомобиля ВАЗ 2107. Руль тоже заменяется, и протирание руля или установка рулевого корпуса. На порогах закреплены накладки из нержавеющей стали, не допускающие износ металла при погрузке и разгрузке пассажиров.

Маленькие аксессуары включают светодиодные ленты, дополнительные отражатели, стоп-сигналы, другие дверные ручки и тому подобное, которые прикрепляются к кузову автомобиля, что также помогает выделить автомобиль среди прочего.

Заключение

Подводя итоги данной статьи следует сделать вывод, что тюнинг ВАЗ 2106, очень долгий, сложный и экономичный процесс. Однако, поставив конкретную цель, вы можете улучшить свой автомобиль, сделав его мощнее, придать ему спортивный вид и тем самым выделиться на фоне других классических «Жигулей».

Сделать автомобиль уникальным можно не в специализированном ателье. Тюнинг ВАЗ 2106 сделать самому вполне реально, что позволит сэкономить, узнать что-то новое, превратить привычные формы в шедевр.

Направления в работе

Модернизация автомобиля - тюнинг, в зависимости от спецификации делится на 2 раздела или потока:

  • Внешний тюнинг ВАЗ 2106 . Это касается как интерьера, так и экстерьера. В меньшей степени придется столкнуться с технологическими узлами.
  • Модернизация технических характеристик - Доработка двигателя, выхлоп, топливная система, подвеска. Технический тюнинг ВАЗ своими руками Будет полезной и простой школой модернизации для новичков.

Тюнинг авто сделать своими руками вполне реально. Для этого вам понадобится желание улучшить свой автомобиль, инструмент и несколько село советов, предположить создание эксклюзивной модели машины.

Тюнинг 2106 своими руками - процесс относительно простой, что обусловлено простотой устройства. отечественные автомобили. У него может быть даже новичок, весьма далекий от модных тюнинговых тенденций и технических мудростей. При этом тюнинг Ваз 2106 Всегда вызывает восторг и восхищение окружающих, а хозяину дарит мощность и повышенный уровень комфорта.С чем это может получиться можно посмотреть на фото Тюнинг ВАЗ 2106.

С чего начать?

Не стоит сразу спешить улучшать двигатель, превращая машину в гоночную. Тюнинг Авто 2106 Начать лучше с простого - совершать простые операции, не требующие особых усилий.

Первым этапом доработки ВАЗ 2106 является замена дисков и резины. Это действенный метод привлечения внимания. Сегодня на рынке представлен огромный выбор моделей легкосплавных дисков.Но если ничего не подходит, можно заказать в ателье по изготовлению эксклюзивный комплект, а это влетит в копейки.
Необходимо придерживаться нескольких рекомендаций, чтобы сделать первый шаг и приступить к тюнингу ВАЗ 2106.

  • Не устанавливать на диски ВАЗ диаметром более 14 дюймов, так как больший диаметр снизит управляемость автомобиля и может потребовать доработки колесных арок;
  • Стоит помнить, что легкосплавные диски не так практичны, как железные, они легко деформируются при попадании в ямы.Восстановить их форму сложно и дорого. Чтобы работать без проблем, лучше установить кованые диски, но их довольно сложно найти и стоят несколько больше, чем сплав;
  • Необходимо правильно подобрать резиновый профиль (высоту шины). Это второе обозначение в размерной маркировке шин. Например, 185/65 R14. Где обозначение 65 - это высота шины. ВАЗ лучше всего подходит в диапазоне 55-65. Ширина покрышки подбирается по ширине диска.

Модернизировать силовые агрегаты ВАЗ не очень сложно, с технологической точки зрения, если приобретать оригинальные запчасти для тюнинга ВАЗ 2106. Они просто устанавливаются вместо штатных комплектующих и не требуют доработки различных систем двигателя.

Целью модернизации двигателя является увеличение его мощности, но при этом увеличивается его технический ресурс, уменьшается износ. Для этого вам необходимо:

  • Установка облегченной арматуры.Они позволяют увеличить редукцию двигателя, а соответственно и его мощность
  • .
  • Установка бронзовых направляющих клапанов. Это нужно делать одновременно с заменой клапанов
  • Масляный коллектор газов Carter
  • - это средство профилактики, позволяющее избежать попадания на внутреннюю поверхность узлов и агрегатов двигателя, что значительно увеличит их технический ресурс. Изготовлен из лекарственных средств
  • Устанавливая турбину, она сдвигает ограничение скорости автомобиля. При этом необходимо заменить штатные поршни на модифицированные с обозначением «Турбо»
  • .
  • Замена впускного и выпускного коллектора способствует увеличению мощности двигателя.С помощью выпускного коллектора (паука) можно создать эксклюзивный звук двигателя, он может рычать как спортивный суперкар
  • Не чрезмерная установка картера - защита двигателя

Тюнинг ВАЗ 2106 по параметрам набора скорости и ее верхнего предела не уступает иномаркам премиум-класса, а иногда и превосходит их.

Карбюратор - это узел, регулирующий подачу топлива в двигатель. Он относительно простой, с технической точки зрения, поэтому будет эффективным помощником при модернизации автомобиля.

Тюнинг карбюратора 2106 осуществляется несколькими способами:

  • Снятие пружины с первичной камеры приводной дроссельной заслонки. Эта процедура занимает не более 10 минут, но дает прибавку мощности. Из побочных эффектов можно отметить увеличение расхода топлива, но незначительное
  • Замена диффузора и форсунки. Штатный диффузор с обозначением 3.5 заменяется на аналогичную запчасть с маркировкой 4.5. Аналогичная операция проводится с опрыскивателем.Здесь 30-я меняется на 40-ю
  • Повышенные автобусы - этот метод применять не рекомендуется, так как расход топлива резко возрастает

После увеличения мощности двигателя, для улучшения чартера автомобиля и в целях безопасности просто жизненно необходимо произвести тюнинг подвески ВАЗ 2106.
Тюнинг подвески ВАЗ 2106 своими руками произвести вполне реально и для этого потребуется:

  • Замена амортизаторов. Желательно установить спортивные, жесткие, двухсекционные модификации
  • .
  • Замена поперечных стабилизаторов.Необходимо улучшить маневрирование на высоких скоростях
  • Петли резинометаллические стандартные Заменены на сферические, стальные. Повышение надежности соединений, управляемости и комфорта вождения
  • Замена тормозных дисков на спорт. Повышает уровень безопасности
  • Установка блокировки дифференциала. Это необходимо для повышения проходимости автомобиля.

Для выполнения всех вышеперечисленных операций вам понадобится обычный слесарный инструмент, подъемник, эстакада, смотрящая Яма.Пневматический инструмент значительно ускорит процесс.

Модификация автомобиля будет неполной без обработки внутреннего пространства. Тюнинг салона ВАЗ 2106 состоит из следующих этапов:

  • Повышение шумоизоляции. Устанавливается под обшивкой. Вместе с этим можно изменить сам скин. Для этого созданы наборы материалов и инструментов для самостоятельной работы над оформлением внутреннего пространства. Дополнительно салон можно украсить специальными элементами - вставками
  • Установка стильных подлокотников повышает уровень комфорта
  • Замена штатного руля на продвинутую модификацию делает управление более комфортным (но не во всех случаях) и дополняет интерьер салона стильным видом.
  • Замена сиденья.Более дешевый вариант - приобрести чехлы, их изготовление тоже можно заказать
  • Неотъемлемый атрибут тюнинга салона - замена ковриков
  • Хорошим дополнением нового интерьера станет стильная ручка коробки передач
  • .

При модернизации салона необходимо помнить о стиле, не нужно делать струю из «балок», все должно гармонично сочетаться и образовывать единую композицию, где один элемент является дополнением другого.Это касается как форм, так и цветов.

Впечатления от модернизации салона будут неполными, если оставить старую приборную панель и сами приборы. В первую очередь необходимо произвести тюнинг торпед ВАЗ 2106. Сделать это можно двумя способами:

  • Установка Новый
  • Изменение конфигурации стандарта с помощью строительной пены, шлифовальных шкур и полиэфирной смолы

Первый вариант значительно лучше с точки зрения экономии времени, но второй позволяет экономить средства.

Полезный совет

При установке торпеды особое внимание следует уделить уплотнению во избежание скрипа и треска, которые очень раздражают и говорят о низком качестве сборки.

Что касается приборов, то стильный вид можно придать с помощью светодиодных прокладок и глубоких колодцев. Но последнее потребует структурных преобразований торпеды. Тюнинг бытовой техники ВАЗ 2106 - один из самых кропотливых и трудоемких процессов, требующий от мастера выдержки и терпения.

Собственно установка дополнительной шумоизоляции и замена обшивки уже считается тюнингом. Для повышения комфорта можно дополнительно установить автоматические окна.

Внешний вид дверей можно изменить либо путем их полной замены, либо путем установки стильных ручек и козырька. Следует помнить, что установка новых дверей обходится довольно дорого.

Этот момент тоже можно решить двумя способами:

  • Замена штатного капота на модифицированный вариант.В тренде установка карбона, стеклопластика, углепластика. Более дешевый вариант - оклейка капота карбоновой пленкой
  • Доработка формы капота своими силами. Например, сделать жабры наружными, внутренними или создать имитацию воздухозаборника с помощью профильных конструкций (их может быть несколько)

Помощниками здесь будут механический режущий инструмент для сварки (желательно использовать полуавтомат), шлифовальный круг или кожа, автомобильная шпатлевка и краска.Стоит помнить, что автомобильная краска отличается от масляной, как и сама технология нанесения покрытия.

Решетка радиатора - элемент дизайна, который часто используют производители автомобилей для того, чтобы придать моделям новый внешний вид. Его обработка влечет за собой некоторые изменения передней части автомобиля, например, необходимо переделать систему крепления, а также конфигурацию кузова.

Возможна установка решеток от других моделей автомобилей - иномарок. Тюнинг радиатора ВАЗ 2106 не требуется.Есть вариант самостоятельного изготовления, но для этого нужно виртуозно владеть сваркой и соблюдать правило «Семь раз мертвый, снова один». Не помешает запастись терпением.

Тюнинг оптики ВАЗ 2106 - это принципиальный момент в изменении грани автомобиля. Фары при определенных условиях становятся визитной карточкой автомобиля. Яркий пример марки BMW .. Поэтому необходимо уделить повышенное внимание дизайну и функциональным особенностям фар

.

Вы можете изменить внешний вид фар и фонарей, установив специальные накладки, отражатели, галогенные лампы разных цветовых оттенков.Возможна установка продвинутых моделей, но это связано с необходимостью доработки конфигурации кузова и систем крепления. Это требует определенных навыков, поэтому лучше использовать простые способы модификации.

Тюнинг задних фонарей ВАЗ 2106 осуществляется путем замены светодиодных аналогов, помимо стильного внешнего вида повышают уровень безопасности, а также хорошо видны в условиях плохой видимости.

Автомобильное учебное оборудование и обучающие системы

Что такое автомобильное обучение?

Автомобильное обучение - это виды обучения, которые человек проходит, чтобы получить необходимые навыки для работы с обслуживанием и ремонтом автомобилей.Тип и продолжительность обучения, необходимого для работы в автомастерской, различаются в зависимости от региона и страны. Местами обучения являются профессиональные училища, общественные колледжи, колледжи ТПО и т. Д. Наряду со структурированными или неструктурированными программами ученичества.

Темы курсов автомобильной подготовки

Обычные темы, рассматриваемые в курсах обучения и подготовки по обслуживанию автомобилей:

Базовое техническое обслуживание и ремонт автомобилей

На одном из этих базовых курсов студенты учатся проверять различные части и системы автомобиля, диагностировать проблемы и предлагать решения, чтобы избежать поломки и обеспечить безопасную работу.Типичными тематическими областями являются топливо, жидкости, электрические системы и т. Д. Эти курсы обычно преподаются на техническом семинаре в практической манере, где студенты получают преимущества кинестетического или тактического обучения.

Тормозные системы, подвеска и рулевое управление

Автомобильные учебные курсы, связанные с шасси транспортного средства, часто охватывают тормозные системы, подвеску и рулевое управление. Студенты учатся тестировать, устранять неполадки, диагностировать и устранять различные типы проблем в этих системах на практике.На этих традиционно высокомеханических курсах студенты учатся анализировать звуки, люфт или неровность, а также предлагать улучшения для ремонта или замены деталей. Здесь несколько ссылок на подкатегории оборудования для обучения работе с автомобилями или оборудования для обучения подвеске и рулевому управлению.

ОВК для автомобилей

Контроль микроклимата в автомобилях необходим для комфортного путешествия, поэтому автомобильные учебные курсы включают основы HVAC.Студенты учатся читать схемы, устранять неисправности и ремонтировать системы отопления, вентиляции и кондиционирования в автомобилях. Ссылка на системы обучения HVAC.

Эксплуатация и ремонт двигателя

Автомобильные учебные курсы по работе двигателя и ремонту учат студентов, как тестировать двигатель, чтобы убедиться, что он работает должным образом и с желаемой эффективностью. Учащиеся будут обучены использованию различных типов инструментов и диагностического оборудования для выявления потенциальных проблем, а также разборке двигателя для замены деталей перед правильной сборкой.Здесь несколько ссылок на подкатегории учебного оборудования с дизельным двигателем т или учебного оборудования с бензиновым двигателем.

Гибридные и аккумуляторные электромобили

С появлением электромобилей автомобильные учебные курсы также начинают включать эти системы в свой учебный репертуар. Курсы такого типа обычно касаются электродвигателей, диагностики и обслуживания высоковольтных аккумуляторов и зарядных устройств. Вот ссылка на такое учебное оборудование для гибридных и электрических транспортных средств.

Типы автомобильного учебного оборудования

Какие типы автомобильного учебного оборудования существуют? Давайте посмотрим на аппаратные решения, которые предоставляют учащимся практический опыт, позволяющий им привыкнуть к технологиям промышленного уровня. Существует четыре основных типа тренировочного оборудования, затрагивающих гораздо более широкий спектр различных тем.

Автомобильные учебные стенды

Эти типы учебного оборудования предназначены для более простого объяснения сложных концепций и систем.Учебные стенды состоят из комбинации оригинальных компонентов автомобиля, нанесенных на схемные платы или стенды, где студенты могут понять, как различные части интегрированы и зависят друг от друга. Учащиеся проводят тесты и диагностику в различных режимах работы, часто с внесением ошибок инструктором / преподавателем для моделирования общих проблем.

Рабочие модели двигателей

Рабочие модели двигателей для автомобильного обучения являются незаменимыми инструментами и оборудованием для любого учебного класса или учебного центра.Каждая работающая модель двигателя имеет свою уникальность, зависящую от типа транспортного средства, для работы в котором она предназначена, будь то бензиновый или дизельный двигатель, небольшой автомобиль или большой грузовик. Цель рабочей модели двигателя - дать студентам опыт работы с различными двигателями, их составными частями и наиболее важными зависимостями.

Автомобильные модели в разрезе

Автомобильные модели в разрезе используются для обучения работе интегрированных механических систем.Обычно они применяются в бензиновых или дизельных двигателях, системах трансмиссии, коробках передач или любых других сложных автомобильных системах. Вот ссылка на несколько автомобильных учебных моделей в разрезе.

Функциональные автомобильные модели

Функциональная автомобильная модель специально разработана для демонстрации того, как разные системы работают вместе в реальном функциональном автомобиле. Это дидактическое оборудование значительно сложнее, чем учебный стенд, поскольку студенты узнают, как разные системы работают вместе и влияют друг на друга.Ссылка на примеры автомобильных функциональных моделей для обучения.

Преимущества использования автомобильного учебного оборудования

Существуют различные преимущества использования автомобильного учебного оборудования и систем практического обучения при обучении студентов техническому обслуживанию и ремонту автомобилей.

Сохранение контента

Это важный фактор, поскольку преподаватели часто сообщают о своем опыте, что материалы курса, кажется, дольше остаются у учащихся, когда предметы преподаются на практике, а не просто из учебников.

Повышение вовлеченности

Студенты часто считают, что учиться намного интереснее, когда они получают ответственность за свой учебный процесс и ответственность за приобретение собственных навыков.

Критическое мышление

Основная мысль при обучении автомобилестроению заключается в том, что учащимся необходимо разбираться в технологиях, уметь устранять неполадки, диагностировать и устранять проблемы. Этот тип образования и обучения требует подхода, ориентированного на решение, который способствует критическому мышлению учащихся, а не просто запоминанию информации.

Опыт реального мира

Работа с компонентами автомобилей промышленного уровня и диагностическими инструментами подготавливает учащихся к работе в будущем, чего не могут сделать учебники. Кроме того, наличие инструктора, руководящего использованием систем обучения, оказалось важным фактором в подготовке будущих кадров.

Безопасность на рабочем месте

Большинство несчастных случаев на рабочем месте, как правило, происходит из-за неправильного и необученного использования оборудования и машин, поэтому для студентов очень важно ознакомиться с безопасным использованием машин и инструментов еще до того, как они начнут работать.

Тенденции в автомобильном учебном оборудовании

Большая часть автомобильного учебного оборудования представляет собой практическое оборудование с некоторыми программными компонентами или без них, которое поставляется вместе с руководствами пользователя и некоторыми материалами для преподавателей и студентов.

Электронное обучение

Хотя большая часть технического образования и обучения по-прежнему лучше осуществляется на практике, учебные центры и соответствующее оборудование не всегда могут быть доступны или доступны (подумайте о влиянии Covid), или студенты могут захотеть улучшить свои лабораторные занятия с помощью on-the- перейти к решениям для электронного обучения.Таким образом, электронное обучение для технического обучения - это растущий сегмент, в основном для использования в качестве дополнительного решения к реальной лаборатории оборудования.

Дополненная и виртуальная реальность (AR и VR)

В последние несколько лет образовательные учреждения все чаще проявляют интерес к дополнению своих центров технического обучения решениями AR и VR. Поскольку ученик получает гораздо более захватывающий опыт с VR, чем с электронным обучением, это похоже на технологию, которая в долгосрочной перспективе может иметь больше шансов конкурировать с полноценными настоящими учебными лабораториями.

Кто использует автомобильное учебное оборудование?

Автомобильное учебное оборудование и системы обучения в основном используются учителями, инструкторами и преподавателями в формальном образовании, институтах неформального обучения и отделах корпоративного обучения.

Школы

Автомобильные системы обучения иногда используются уже в некоторых технических средних школах, но более распространены на профессионально-технических курсах карьеры в старших классах.

Колледжи и политехники

Обычно общественные колледжи или колледжи ТПО предлагают как формальное образование, так и образование для взрослых, то, что мы сегодня начали называть обучением на протяжении всей жизни. В таких учреждениях можно получить все, от дипломов и сертификатов до ученых степеней или бакалавров в области автомобильных технологий, ремонта и технического обслуживания.

Отделы корпоративного обучения

Почти все крупнейшие производственные компании по всему миру имеют корпоративные учебные центры, где они обучают своих сотрудников технологиям, процессам и инструментам с целью повышения квалификации или переподготовки своих сотрудников.

Как найти лучшее автомобильное учебное оборудование

Лучший способ найти подходящее автомобильное учебное оборудование для вашего класса или учебного центра - использовать цифровую торговую площадку, такую ​​как Edquip.

Если вы хотите узнать больше об этом, загляните в эту популярную статью в блоге: как лучше всего искать, находить и оценивать техническое учебное оборудование.

Если вы не хотите читать и предпочитаете 1-минутное видео на TouTube, объясняющее, как использовать Edquip, просто посмотрите его здесь!

Панель приборов ваз 2106 описание.

ВАЗ-2106, несмотря на множество современных новых моделей автомобилей, до сих пор пользуется большой популярностью у любителей отечественной техники. В зависимости от возраста автомобиля владельцам таких автомобилей приходится применять разные виды тюнинга, чтобы улучшить их внешний вид и внутренний комфорт.

Владельцы ВАЗ 2106 всегда хотят иметь красивый и ухоженный салон

Так что перед автовладельцами встает вопрос тюнинга торпеды ВАЗ-2106, так как она не отличается значительным совершенством и является первым элементом, на который обращают внимание в салоне автомобиля.

ВАЗ-2106 варианты тюнинга торпеды

Тюнинг шестиступенчатой ​​торпеды имеет несколько вариантов.

Можно заменить стандартную торпеду на изделие подходящего размера от современной модели автомобиля. Этот способ модернизации проще всего сделать своими руками, однако стоимость новой торпеды может оказаться доступной не каждому.

Следующий вариант трансформации торпеды - покраска жидкой резиной. Это не требует значительных финансовых вложений.Минус такой модернизации - хрупкость росписи. Примерно через год придется снова красить изделие.

Самый эффективный способ трансформировать торпеду - это перемонтировать. Лучше всего для этого использовать специальную автомобильную кожу, которая отличается прочностью. Однако можно взять искусственную кожу, которая дешевле и имеет хорошие характеристики. Перетяжка - это очень кропотливый и трудоемкий процесс. Если вы не уверены в своих силах, то лучше.Работа требует от исполнителя внимательного и умелого раскроя и шитья, а при наличии желания и необходимых навыков можно перетащить торпеду своими руками.

Для начала нужно снять изделие, полностью разобрать, обезжирить и обработать наждачной бумагой. Следующим шагом будет разметка торпеды. Здесь важно определиться, где делать швы, чтобы они были менее заметны. Далее торпеда обклеивается флизелином, который мы позже будем использовать в качестве выкройки.Нетканый материал - это полупрозрачный материал, позволяющий без труда переносить на него заранее нанесенную разметку. Снимаем флизелин и получаем чехол, максимально точно повторяющий изгибы изделия. Теперь осталось его вырезать по разметке и перенести выкройку на кожу с нахлестом в один сантиметр для пришивания. Очень важно использовать для шитья прочные нити. На готовом изделии изнутри важно расправить и проклеить швы, чтобы швы были менее заметны.

Теперь осталось только надеть сшитый чехол на торпеду. Для этого нужно обработать изнаночную сторону крышки и торпеду специальным клеем. Затем на торпеду аккуратно надевается чехол и валиком выравнивается по поверхности. Сложные места прорабатываются феном для более плотной посадки. Модернизированную торпеду необходимо собрать в обратной последовательности и поставить на штатное место.

Тюнинг панели приборов ВАЗ-2106

Не последнее место в модернизации торпеды занимает настройка приборов автомобиля.Отечественные автомобили УАЗ отличаются непрезентабельной приборной панелью. ВАЗ-2106 может быть реализован по нескольким направлениям. Во-первых, тюнингу подвергается приборная панель, во-вторых, модернизация необходима и для самих приборов автомобиля.

Для улучшения типа приборки можно использовать специальную накладку, для установки которой нужно демонтировать ту часть торпеды, где находится панель приборов. Далее важно обезжирить приборку и отшлифовать наждачной бумагой.Точно так же обрабатывается и специальная накладка. Затем поверхности, которые необходимо склеить, обрабатываются клеем и соединяются. После полного высыхания обновленную панель настройки можно повторно установить, если вы не меняете датчики и датчики. Если тюнингу будут подвергаться и устройства, то сборку следует отложить до полной готовности тюнинговых элементов.

Тюнинг панели приборов ВАЗ-2106 включает не только эстетическую сторону преображения, но и практическую.У ВАЗ-2106 тусклая панель приборов, что в темноте может быть небезопасно. Для улучшения внешнего вида и повышения безопасности часто используется светодиодный тюнинг приборки ВАЗ-2106. При этом с помощью самоклеящейся ленты, маркеров и краски для стрелок обновляется внешний вид устройств, добавляется им контраст. Если шкалы на устройствах уже потеряли внешний вид, их также можно заменить, распечатав новые из Интернета. Для улучшения внешнего вида устройств и датчиков в них могут быть добавлены светодиодные элементы, которые улучшат видимость устройств в темноте.

При модернизации важно обратить особое внимание на спидометр ВАЗ-2106. Спидометр и тахометр расположены рядом с приборной панелью, которые показывают скорость автомобиля и количество оборотов двигателя. Разобрать спидометр немного сложнее остальных элементов. Для того, чтобы вытащить спидометр, сначала выдавливаются фиксаторы панели приборов и приборка немного подносится к себе. Далее необходимо открутить трос спидометра, прикрепленный к задней части изделия.После разъединения креплений трос механизма суточного пробега аккуратно снимается.

Настройку спидометра можно проводить так же, как и для всех устройств с помощью светодиодов, обновления шкал и стрелок. При необходимости можно заменить трос спидометра и погонять на новые изделия. Замена проводится на подъемнике или яме. А также некоторые автовладельцы заменяют спидометр на электронный вариант, тогда трос спидометра будет лишним, его нужно будет разобрать.Для установки электронного спидометра понадобится дополнительный датчик импульсов с проводами и резьбой М18. Дополнительная пайка осуществляется согласно схеме подключения новинки. При установке важно соединить плюс тахометра и спидометра вместе, чтобы они показывали синхронные результаты.

После трансформации всех датчиков и приборов, а также обновления приборной панели все элементы устанавливаются на свои места.

Обобщить

Тюнинг ВАЗ-2106 - понятие распространенное среди владельцев отечественных шестерок.Процесс модернизации панели приборов и торпеды автомобиля можно провести без привлечения специалистов. Каждый владелец отечественного автомобиля может выбрать свой вариант его трансформации в зависимости от пожеланий и финансовых возможностей.

5 лет назад

Добро пожаловать!
Щиток приборов - он занимает очень важное место в салоне автомобиля, потому что если бы его не было, как бы вы узнали, насколько быстро едет машина, какова температура двигателя и т. Д.О том, как заменить приборную панель на автомобиле ВАЗ 2106, читайте чуть ниже.

Примечание!
Для замены панели вам потребуются следующие инструменты: Во-первых, запаситесь плоскогубцами и двумя отвертками, а также вам может понадобиться базовый набор гаечных ключей и маркер!

Вопрос?
А с какой целью вы меняете приборную панель на своей машине? (Ответ напишите в комментариях)

Резюме:

Как заменить приборную панель на ВАЗ 2103, ВАЗ 2106?

Примечание!
Замена панели в большинстве случаев не заменяется, а снимается только для замены устройств и переключателей, поэтому, если вы хотите заменить только устройства или переключатели, используйте специальную статью о замене, озаглавленную: «Замена панельных инструментов»!

Извлечение:
1) Сначала, взяв отвертку, открутите ею пять винтов, которые крепят верх и низ крышки рулевой колонки.

Примечание!
Буквой «А» на фото обозначен винт, которым крышка крепится к подрулевому переключателю, его тоже нужно вывернуть, но только осторожно!

2) После того, как все винты будут удалены, снимите нижнюю, а затем верхнюю часть крышки с рулевой колонки.

Примечание!
При снятии кожуха не потеряйте кольцо замка зажигания, которое на фото выше обозначено буквой «А»!

Полезный совет!
Можно снять панель приборов, не снимая кожух, для этого гаечным ключом откручиваем две гайки крепления компенсатора рулевой колонки.

При откручивании обеих гаек рулевая колонка резко упадет, чтобы этого не произошло, при откручивании гаек удерживайте ее рукой. Когда ваша приборная панель установлена, в этом случае, прежде чем начинать закручивать гайки компенсатора, сначала проверьте легкость вращения рулевого колеса, а только потом затяните гайки!

Примечание!
Вторая гайка крепления компенсатора находится точно так же, но только с правой стороны!

3) Далее при помощи сразу двух плоских отверток подденьте нижнюю часть панели в тех местах, где она крепится скобами к торпеде.Поддев, потяните панель на себя и снимите ее с автомобиля.

Примечание!
Как правило, для снятия панели лучше всего протолкнуть скобы крепления панели через специальные отверстия. В том случае, если эти отверстия прикрыты подкладочной пленкой, то эти отверстия можно легко найти в том месте, где пленка будет гнуться, а осторожно найдя его с помощью шила, можно снять пленку, чтобы не закройте эти отверстия.

А в том случае, если у вас нет никаких отверстий, то, как описано в начале этого параграфа, снимите панель, то есть подденьте ее снизу отверткой и снимите, потянув на себя!

4) Когда панель снята, возьмите в руки плоскогубцы и с их помощью с тыльной стороны инструментов, которые установлены на панели (сначала от спидометра), открутите гайку конца троса и затем отсоедините конец троса от спидометр.

5) Теперь для удобства переместите панель к себе, а затем с помощью маркера отметьте каждый разъем. Когда нанесены отметки, отсоедините все разъемы и, как следствие, полностью снимите панель приборов с автомобиля.

Установка:
1) Установка новой панели приборов производится в порядке, обратном снятию.

Примечание!
Всегда помните, когда дойдете до окончательной установки новой панели! Сначала установите верхнюю часть панели, и только потом нажмите на нижнюю часть, чтобы защелкнуть ее.

Подробнее о том, как установить дашборд, смотрите в видео ниже!

Дополнительный ролик:
Не понял, как установить приборную панель на место? Тогда посмотрите это видео, в котором все подробно расскажут:

Интерьер автомобиля ВАЗ 2106 считается простым, без лишних изысков, но в то же время теплым, уютным и довольно симпатичным. Новый автомобиль практически не издает звуков при движении даже по неровным дорогам, на которых видны все «сверчки».Дело в том, что в салоне до 2000-х годов использование пластика было сведено к минимуму, ведь именно он, как известно, вызывает появление посторонних скрипов и шумов.

Если они действительно появились, то единственный способ их устранить - это полностью перегородить кабину. На первый взгляд это может показаться проблематичным и длительным занятием, на которое может потребоваться много времени и навыков. По сути, вся работа здесь сводится исключительно к откручиванию гаек, шурупов и саморезов. Здесь, конечно, нужно проявить немного терпения и усидчивости, но такие качества требуются в любых операциях.

1. Снятие очков

Перво-наперво нужно снять стекла, передние и задние. Для этого вытащите распорный клин.

Затем осторожно, постепенно, равномерно выдавите стакан из гнезда. Задняя часть снимается таким же образом.

Панель приборов ВАЗ 2106 крепится к кузову с помощью 4 гаек, которые спрятаны под ней, и 4 саморезов, находящихся в ее нижней части. Чтобы добраться до первого, нужно вытащить панель приборов и бардачок, а также снять некоторые элементы, такие как руль, центральная консоль и

.

Для этого нужно поддеть его снизу и потянуть.Тогда скобы сожмутся, и вы сможете их вытащить. Нет такой проблемы, как на ВАЗ 2107: «твист» для сброса суточного пробега находится прямо на панели приборов, поэтому отсоединять кабель нет необходимости. Далее отключаем трос привода спидометра и тахометра, а также снимаем контрольные лампы с патронов. Что ж, показания приборов бесплатны.

B) Вытаскивание перчаточного ящика

Коробки как таковой здесь нет.Вместо нее внутри бардачка установлена ​​полка, которая крепится 4-мя саморезами. Сразу вынимаем осветительную лампу. Теперь спустимся немного ниже и откручиваем 5 саморезов, которыми крепится внешняя полка.

B) Снятие руля и консоли

«Баранка» крепится к рулевой колонке одной гайкой «24», но чтобы добраться до нее, нужно снять сигнальную кнопку. Для разных вариаций руля порядок действий немного отличается, но смысл везде одинаковый: открутить винты с задней части.Необходимо снять с консоли все органы, предварительно отсоединив от них провода. После этого нужно открутить две гайки под панелью, после чего консоль остается в ваших руках.

Помимо всего вышеперечисленного, в центре панели приборов можно увидеть накладку с пепельницей и рычагами управления воздухом в салоне. Вытаскиваем первый, затем разжимаем последние, откручиваем два винта и готово.

Продолжение

Продолжим снятие самой панели.Ключом на 10 откручиваем 4 гайки, фигурной отверткой - саморезы и аккуратно снимаем всю панель. Что ж, один из важнейших шагов сделан, настало время для облицовки дверей.

3. Снятие обшивки дверей ВАЗ 2106

  • Затем откручиваем винты крепления ручки с подлокотником и снимаем их уже.
  • Теперь нужно по очереди аккуратно вытащить фиксаторы из отверстий в корпусе двери.

4.Снятие сиденья ВАЗ 2106

Передние сиденья ВАЗ 2106 крепятся к кузову 4-мя болтами, которые утоплены в полозьях. Для того, чтобы открутить те болты, которые впереди, необходимо максимально отодвинуть сиденье назад, затем вперед открутить задние крепления. Таким же образом снимите второе сиденье. Чтобы снять спинку, необходимо ее приподнять так, чтобы выступы выскользнули из «ушей». Сама подушка просто снимается наверх.Как видите, сиденья легко снимаются, если слайд хорошо скользит. При снятии передних сидений особое внимание следует обратить на сохранность роликов и направляющих, находящихся внутри. Здесь снимаем с задней полки, которая крепится изогнутыми язычками.

5. Снятие крыши ВАЗ 2106

Здесь необходимо сделать небольшое отступление. Дело в том, что существуют реэкспортные версии ВАЗ 2106, где используется неразъемная крыша без удочек. Рассмотрим по очереди и тот, и другой варианты.

A) Вариант для внутреннего рынка

В данном случае крыша представляет собой мягкую сетчатую обивку, натянутую на каркас и прикрепленную к кузову скобами. Затем первым делом нужно удалить все кронштейны, которые спрятаны под резиновыми уплотнителями дверей.

После этого откручиваем ручки над дверьми.

За ними снимаем солнцезащитные козырьки, основание для них и зеркало заднего вида.

А потом достаем удочки из креплений.Как правило, в старых автомобилях внутренняя часть крыши содержит много пыли, поэтому стоит учесть это.

B) Возможность реэкспорта

Здесь все намного проще, но есть один существенный недостаток: кроме как через лобовое или заднее стекло, вытащить его просто невозможно.

Здесь козырьки крепятся немного иначе, даже проще. Вам нужно открутить два винта с одной стороны и один с другой.

Теперь очередь зеркал заднего вида.

Выкручиваем ручки над дверьми и плафон в центре по кругу: теперь можно свободно вытаскивать крышу из окна.

6. Удаление ковра

Во многих автомобилях используется ковровое покрытие, которое хорошо выглядит и в то же время в сочетании с коврами практично и удобно. Дело в том, что сборные ковры в точности повторяют рельеф дна, поэтому в принципе самостоятельное изготовление без разрезов невозможно. У нас практически нет органов, которые бы его держали, он закреплен только по периметру и по центру.Начнем с фронта.

Сначала откручиваем все винты, которые вкручиваются непосредственно в корпус. После этого снимаем накладку переднего брызговика.

На нем откручиваем пластиковую накладку в основании, а также ремень безопасности. От самой подставки нужно отсоединить розетку и вытащить крышку, если таковая имеется.

Отогните язычки назад и переместите к центру. Здесь откручиваем крышку рычага стояночного тормоза и фиксаторы ремня безопасности.

Ну все откручено, все откручено.Ковер состоит из двух частей, которые можно снимать независимо друг от друга. Если этого не произошло, то нужно определить «точку соприкосновения» и освободить ковер.

Заключение

Цель достигнута, салон разобран до кузова, теперь видны все недостатки кузова, а впереди торчит пучок проводов. Если это картинка, значит, все сделано правильно. На этом этапе можно под крепежные болты уложить резиновые уплотнители, уложить дополнительный слой звукоизоляции.Для этого отлично подойдет самоклеющийся строительный утеплитель, который можно укладывать даже на шубу изнутри.

К тому же сейчас самое время разобраться с заклиниванием открывателей дверей, электростеклоподъемников. В общем, в таком состоянии все доступно и на виду.

Штатная панель приборов ВАЗ 2106 выполнена в виде фигурного металлического изделия, технологические пустоты в котором заполнены пенополиуретаном из материалов ПВХ, а каркас этого комплекса электрооборудования покрыт специальной влаго- пробная пленка.

Для передвижения и управления приборами в ночное время эта часть оснащена автомобильной подсветкой приборной панели, в т.ч. каждого циферблата и шкалы инструментов, интегрированных в этот электрический комплекс. Полное описание панели можно найти ниже

.

На нашем интернет-ресурсе вы можете увидеть фото щитка приборов ВАЗ 2106, на котором размещены устройства для систем контроля и управления автомобилем.

Инструкция по разборке приборной шкалы

Иногда у владельца «шестерки» возникает необходимость снять панель, либо для проведения ремонтных работ и замены отдельных устройств, либо для проведения ее настройки и доработки по своему вкусу.При этом автовладельцы часто задаются вопросом, как снять панель ВАЗ 2106, ведь все элементы монтажа изделия устанавливаются незаметно для окружающих. Однако демонтировать элемент своими руками несложно при соблюдении правил разборки.

Для незапланированного снятия панели требуется простой набор сантехнических инструментов, таких как отвертка и гаечные ключи. Демонтаж данного комплекта устройств управления осуществляется при необходимости замены панели или при работе с элементами кузова автомобиля, при демонтаже она может быть повреждена.

  1. Откручиваем крепления панели приборов в салонном боксе и под панелью приборов.
  2. Сжимаем радиоплату отверткой с определенной степенью точности, чтобы не сломать. В монтажном корпусе аудиосистемы есть несколько болтов, которые необходимо удалить, чтобы монтажная пластина не упала.
  3. Демонтировать радиопанель.
  4. Снятие крепежа и снятие украшения рулевой колонки.
  5. Осторожно сдвигаем автомобильные часы с места.
  6. Размечаем питающую проводку, вынимаем из хронометра лампу подсветки и демонтируем часы.
  7. Отсоедините осветительный контакт салонного ящика и снимите полку под ящиком, освободив ее от креплений.
  8. Снимаем тумблер электровентилятора отопителя, размечаем его проводку, отверткой открываем крепеж и снимаем держатели шторок системы отопления.
  9. Демонтируем переднюю панель приборов с мест крепления, для этого отжимаем отверткой и подталкиваем на себя.
  10. Отсоединить кабель измерителя скорости.
  11. Обязательно пометьте комплект проводки для последующего правильного подключения.
  12. Отсоединить проводные разъемы и снять панель приборов с демонтажем накладных украшений со снятыми креплениями.
  13. Демонтируем щиток приборов.

На практике встречаются случаи, когда в автомобиле ВАЗ 2106 не загорается панель приборов и причин может быть множество.Но всегда следует начинать с блока предохранителей. Если панель не работает, то следует посмотреть на предохранитель, отвечающий за ее функционирование, а затем продвинуться дальше по электросхеме автомобиля.

Этот автомобиль также оборудован задней панелью, которая установлена ​​в корме и оборудована в районе крыльев и пола багажника. Он оборудован фонарями заднего вида и габаритными огнями. К поперечной штанге задней панели ВАЗ 2106 крепится замок багажника.


Установка колодки торпеды

Установка щитка приборов ВАЗ 2106 на ВАЗ 2101 не требует больших затрат, за исключением необходимых запчастей (электропроводка необходимой модификации «шестерка», датчик учета давления масла, а также тройник для его подключения). Установка накладки на панель предполагает демонтаж панели приборов с автомобиля. Это позволяет сделать его установку намного лучше и в более короткие сроки. Должны быть выполнены следующие требования:

  1. Обезжиривание сопряженных плоскостей мы проводим очень осторожно.
  2. После этого протираем эти плоскости антисиликоном или его аналогом, которым окрашивают автомобили.
  3. Клеевой раствор, специально используемый для этих работ, должен плотно прилегать к стыковочной плоскости панели, для чего необходимо предварительно очистить всю поверхность для приклеивания «наждачной бумагой» с мелкозернистым абразивом. Поверхность, лишенная гладкой текстуры, лучше прилегает к обеим поверхностям.
  4. Предварительные этапы процесса упростят нанесение грунта на пластиковую пленку.
  5. Грунтованная масса должна быть равномерно распределена по всей поверхности склеиваемого участка.
  6. После этого подождите, пока обработанная поверхность высохнет.
  7. При слабом контакте ПВХ-накладка на панели может скрипеть, поэтому необходимо дополнительно закрепить на саморезах и дополнительно приклеить поверхность.

Важно: надежность работы крышки панели ВАЗ 2106 заключается в ее характеристиках, таких как цвет и яркость.Но увеличение диапазона рабочих температур для этого аксессуара губительно, он может деформироваться.

На автомобиле ВАЗ 2106 панель приборов предназначена для информирования водителя о техническом состоянии автомобиля. Некоторых водителей не устраивает внешний вид штатной приборки. В статье рассмотрены возможности настройки, приведены инструкции по настройке.

[Скрыть]

Элементы панели ВАЗ 2106 и их назначение

Во время поездки водитель должен не только следить за ситуацией на дороге, но и смотреть на приборы для контроля скорости движения автомобиля, следить температура двигателя, уровень масла и наличие топлива в бензобаке.

Он расположен на торпеде и содержит большое количество элементов, каждый из которых отвечает за работу определенного агрегата машины.

Основными элементами являются:

  • спидометр;
  • тахометр;
  • индикатор заряда аккумулятора;
  • датчик температуры двигателя;
  • счетчик пробега;
  • сбрасываемый счетчик пробега;
  • датчик уровня масла;
  • устройство давления масла;
  • датчик топлива.

Помимо приборов и датчиков, на заслонке находятся органы управления аварийным освещением, светом, указателями поворота, дворниками.Кроме того, на приборке есть и другие рычаги переключения, которые можно увидеть на схеме.

Схема приборной панели

На схеме приборной панели видны все ее элементы.

Типичные неисправности панели приборов

Отклонение стрелки указывает на неисправность прибора и повреждение провода, соединяющего датчик со стрелкой.

Возможны следующие неисправности элементов приборной панели:

  • стрелка на шкале датчика температуры охлаждающей жидкости постоянно находится либо в исходном положении, либо в красной зоне;
  • стрелка указателя уровня топлива: не выходит из исходного положения даже при полном баке, все время лежит в конце шкалы, движется рывками и часто возвращается в начало шкалы;
  • контрольная лампа резерва топлива горит постоянно или не горит;
  • индикатор давления масла не загорается при включении зажигания, горит постоянно, гаснет на высоких оборотах двигателя;
  • неисправен спидометр, тахометр;
  • Гибкий привод спидометра шумит.

Неисправности приборов устраняются заменой датчиков, контактов, приборов, восстановлением проводки.

Инструкция по разборке

Снятие шкалы приборов ВАЗ 2106 может потребоваться при ремонте и замене ее элементов, настройке и доводке. Демонтаж несложный и потребует небольшой набор инструментов: гаечные ключи и отвертки.


Процедура снятия состоит из следующих этапов:

  1. В первую очередь необходимо снять переднюю коробку с нижней части приборки.
  2. Затем нужно открутить все крепления и снять нижние защелки.
  3. Снимаем пластину магнитолы.
  4. Далее снимаем кожух с рулевой колонки.
  5. На следующем этапе провода отключаются. Все должны быть помечены, чтобы облегчить сборку.
  6. Теперь можно демонтировать щит, отсоединив все разъемы.
  7. Сняв датчики, их нужно рассортировать, чтобы правильно собрать.

После апгрейда приборной панели сборка ведется в обратной последовательности (автор видео - Николай).

Общие аспекты тюнинга

Самая простая ВАЗ 2106 - это приобретение готового набора аксессуаров и замена штатных устройств. Установка может производиться самостоятельно по инструкции, идущей в комплекте. Более трудоемкой является настройка отдельных устройств, заключающаяся в замене наклеек и стрелок.

При замене стрелок и наклеек соблюдать осторожность, так как эти детали очень хрупкие.

Тюнинг можно произвести заменой циферблатов счетчиков на белые, установить накладки на панели.Вы можете обтянуть панель экокожей или кожей, если у вас достаточно средств. Перед растяжкой материала поверхность щита необходимо очистить, а затем ровным слоем приклеить. Далее по всей поверхности прижать шкурку или заменитель и дождаться высыхания клея. На последнем этапе нужно обработать края, доведя до эстетичного вида.

Светодиодная панель подсветки

Самыми популярными являются светодиоды ВАЗ 2106. Особенно красиво панно смотрится ночью.Для освещения используются светодиодные лампы различных цветов. На циферблатах спидометра и тахометра установлено не менее 2 лампочек.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
