Контрольные проверки генератора ВАЗ-2101 Жигули, Электрика двигателя

Проверка генератора на автомобиле

Содержание

Если при работе двигателя горит контрольная лампа заряда аккумуляторной батареи, то ориентировочно определяют исправность генератора следующим образом:

слегка вытянув рукоятку управления воздушной заслонкой карбюратора, доводят частоту вращения коленчатого вала на холостом ходу до 1000-1500 об/мин;
на короткое время отсоединяют провод от вывода «—» аккумуляторной батареи. Если двигатель остановится, то это указывает на то, что генератор неисправен и все потребители питаются от аккумуляторной батареи.

Проверка генератора на стенде

Проверка генератора на стенде позволяет определить исправность генератора и соответствие его характеристик номинальным. Схема соединений для проверки генератора показана на рис. 154. У проверяемого генератора щетки должны быть хорошо притерты к контактным кольцам коллектора, а сами кольца должны быть чистыми.

Включают электродвигатель стенда, реостатом 4 устанавливают напряжение на выходе генератора 14 В и доводят частоту вращения ротора до 5000 об/мин. Дают генератору поработать на этом режиме не менее 2 мин, а затем замеряют силу тока отдачи. У исправного генератора она должна быть не менее 44 А.

Если замеренная величина отдаваемого тока меньше, то это говорит о неисправностях в обмотках статора и ротора, о повреждении вентилей или износе контактных колец и щеток. В этом случае необходима тщательная проверка обмоток и вентилей, чтобы определить место неисправности.

При подозрении на неисправность вентилей выпрямителя проверяют силу тока отдачи на прогретом генераторе. Такая проверка позволяет лучше выявить неисправность вентилей по резкому снижению тока отдачи при повышении температуры генератора. Для прогрева необходимо дать генератору поработать не менее 15 мин при частоте вращения ротора 5000 об/мин и напряжении 14 В на выходе генератора. Затем замеряют силу тока отдачи, которая на прогретом генераторе должна быть не менее 42 А.

Проверка генератора электронным осциллографом

Осциллограф позволяет по форме кривой выпрямленного напряжения точно и быстро проверить исправность генератора и определить характер повреждений. Для проверки устанавливают частоту вращения ротора генератора 1500—2000 об/мин, питая обмотку возбуждения генератора от аккумуляторной батареи, но от зажима «30» батарею отключают. При исправных вентилях и обмотке статора кривая выпрямленного напряжения имеет пилообразную форму с равномерными зубцами (рис. 155, а). Если имеется нарушение соединений в обмотке статора или обрыв, либо короткое замыкание в вентилях, форма кривой резко меняется: нарушается равномерность зубцов и появляются глубокие впадины.

Проверка обмотки возбуждения ротора. Исправность обмотки и надежность прилегания щеток к контактным кольцам можно проверить на стенде без разборки генератора, измерив сопротивление между штекером «67» и корпусом генератора. Если обмотка не имеет коротко-замкнутых витков и щетки хорошо притерты к контактным кольцам, то сопротивление должно быть 4,4^+0,3_-0,2 Ом при температуре 20°С.

После разборки генератора проверяют сопротивление обмотки возбуждения между двумя контактными кольцами, которое должно быть (4,3±0,2) Ом при температуре 20°С. При этом надо следить за надежностью контакта между кольцами ротора и присоединенными к ним проводниками.

Проверка статора

Статор проверяется отдельно после разборки генератора. Выводы его обмотки должны быть отсоединены от вентилей выпрямителя. В первую очередь проверяют омметром или с помощью контрольной лампы и аккумуляторной батареи, нет ли обрывов в обмотке статора и не замыкаются ли ее витки на корпус. Изоляция проводов обмотки должна быть без следов перегрева, который происходит при коротком замыкании в вентилях выпрямителя. Статор с такой поврежденной обмоткой следует заменить. Затем проверяют специальным дефектоскопом, нет ли в обмотке статора короткозамкнутых витков.

Проверка вентилей выпрямителя

Исправный вентиль пропускает ток только в одном направлении, неисправный может вообще не пропускать ток (обрыв цепи) или пропускать ток в обоих направлениях (короткое замыкание).

Короткое замыкание вентилей можно проверить без снятия генератора с автомобиля, предварительно отсоединив провода от аккумуляторной батареи и генератора. Проверить можно омметром или с помощью лампы (25-40 Вт) и аккумуляторной батареи, как показано на рис. 156.

Сначала проверяют, нет ли замыкания одновременно в положительных и отрицательных вентилях. Для этого «+» батареи через лампу подсоединяют к зажиму «30» генератора, а «—» батареи — к корпусу генератора (рис. 156, а). Если лампа горит, то и отрицательные, и положительные вентили имеют короткое замыкание.

Проверить короткое замыкание отрицательных вентилей можно, соединив «+» батареи через лампу со штекером нулевого провода обмотки статора, а «—» батареи — с корпусом генератора (рис. 156, б). Горение лампы означает короткое замыкание в одном или нескольких отрицательных вентилях. Следует помнить, что в этом случае горение лампы может быть следствием замыкания витков обмотки статора на корпус генератора. Однако такая неисправность встречается реже, чем короткое замыкание вентилей.

Для проверки короткого замыкания в положительных вентилях «+» батареи через лампу соединяют с зажимом «30» генератора, а «—» батареи со штекером вывода нулевой точки обмотки статора (рис. 156, в). Горение лампы укажет на короткое замыкание одного или нескольких положительных вентилей.

Без разборки генератора обрыв в вентилях можно обнаружить только косвенно при проверке генератора на стенде по значительному снижению (на 20—30%) силы отдаваемого тока по сравнению с номинальным. Если обмотки генератора исправны, а в вентилях нет короткого замыкания, то причиной уменьшения отдаваемого тока является обрыв в вентилях.

Как проверить генератор? Как проверить генератор мультиметром :: SYL.ru

Тыква в духовке: что интересное можно приготовить из универсального овоща

Как городские пробки влияют на вес ребёнка при рождении

С чем миксовать легинсы, чтобы получать элегантный образ в любом стиле: приемы

Идеальное блюдо для ужина: шакшука — яичница в томатном соусе

Готовим картофельно-сырные палочки, которые хорошо хранятся в холодильнике

Как не ошибиться при покупке свадебного платья: ошибки, осложняющие выбор

Как высаживать живую изгородь в ноябре, чтобы растения прижились

Джинсы или леггинсы: способы комбинировать и сочетать топы для полных девушек

Палочки для еды и кубики льда помогут идеально увлажнить почву растений

Небезопасно: продукты, которые нужно хранить в холодильнике, а не в кладовке

Автор

Михаил January 18, 2015

Основным источником электроэнергии в автомобиле является генератор. Именно благодаря ему осуществляется нормальное функционирование всех электрических узлов, приборов и систем. В случае его поломки ток, производимый генератором, не будет поступать на АКБ, соответственно, работать такой автомобиль уже не сможет. Поэтому, чтобы избежать подобных случаев, нужно регулярно производить диагностику данного устройства. И сегодня мы рассмотрим, как проверить генератор своими руками и какие приборы для этого требуются.

Инструменты

Прежде всего следует позаботиться о приобретении специальных аппаратов для диагностики подобных узлов. Ими могут быть мульти- и вольтметр. Оба устройства не являются дефицитом, и купить их можно за вполне приемлемую цену. Предельная стоимость вольтметра составляет не более 20 долларов.

В чем же отличие между мульти- и вольтметром?

Основное различие заключается в том, что первый элемент, помимо измерения напряжения, может определить массу других электрических параметров. Это сила тока, удельное сопротивление и так далее. Но и с обычным вольтметром вполне возможно осуществить диагностику генератора. Однако для этого нужно знать последовательность всех работ, которые мы опишем ниже.

Как проверить генератор?

На ВАЗах различного года выпуска эта диагностика существенно не отличается, поэтому данную инструкцию можно применять относительно всех легковых автомобилей и даже иномарок.

Итак, для начала нужно проверить аккумулятор. Он необходим для пуска генератора, который впоследствии будет его заряжать. Таким образом, разряженная АКБ не в состоянии запустить данный элемент, а потому проверять его при севшем аккумуляторе просто нет смысла. Кстати, если скачки с зарядом наблюдаются при минусовой температуре, скорее всего, ваша батарея сильно изношена. В таком случае она подлежит замене.

Как проверить генератор мультиметром? Для начала нужно заглушить мотор и присоединить аппарат к АКБ. Сделать это нетрудно – красный контакт отвечает за «плюс», а черный – за «минус». Во время диагностики не рекомендуется прикасаться к батарее голыми руками.

После выполненных манипуляций прибор должен показать заряд. Если он составляет 12 В и выше, значит, ваша батарея находится в полном порядке, она способна запустить генератор во время поворота ключа зажигания. Если же мультиметр показал цифры ниже 12 В, это свидетельствует о разряженном аккумуляторе. В таком случае зарядите его до уровня 13-13,5 В. Если АКБ начинает мгновенно терять напряжение, это говорит о сильном ее износе. Напомним, что средний срок службы автомобильного аккумулятора составляет 2-3 года.

Диагностика реле

Разбираемся далее с тем, как проверить генератор. Итак, если оказалось, что батарея заряжена, переходим к следующему этапу работ. На очереди диагностика реле. Данный элемент служит для поддержания необходимой разности потенциалов в бортовой сети автомобиля. Эта деталь снижает риск перенапряжения сети в машине. Как проверить реле генератора? Если в качестве диагностического аппарата вы используете мультиметр, переведите его в режим измерения напряжения. Далее следует завести двигатель и обратить внимание на шкалу аппарата. Мультиметр должен показывать значения от 14 до 14,5 В (на выходах генератора или клеммах аккумулятора). При этом при нажатии на педаль акселератора (здесь лучше всего позвать помощника) напряжение не должно увеличиться больше, чем на 0,5 В. Если прибор показал другие значения хотя бы в одном из этих случаев, значит, реле генератора находится в неисправном состоянии. Если же данные удовлетворяют норму, переходим к другим элементам.

Диагностика диодного моста

Как проверить диодный мост генератора? Для этого нужно перевести мультиметр в режим «звука». После замыкаем контакты щупов и прислушиваемся к аппарату. Последний должен издавать характерный писк. Стоит отметить, что мост состоит из 6 диодов, половина из которых отвечают за «плюс», а другая – за «минус». Проверять нужно каждый из них в обоих направлениях. При этом писк должен быть слышен только в одном из них. Если же диод «пищит» в две стороны, скорее всего, он пробит и подлежит замене. Но автомобилисты рекомендуют в таком случае менять мост целиком. На этом вопрос, как проверить диодный мост генератора, можно считать закрытым. Но это не значит, что диагностика уже завершена. На очереди у нас стоит статор генератора. Эта деталь имеет вид металлического цилиндра, внутри которого имеется специальная обмотка. Как проверить данный элемент? Для этого нам нужно отсоединить от моста выводы статора и осмотреть состояние обмотки. Последняя не должна содержать каких-либо механических повреждений, подгораний и прочих деформаций. Далее следует перевести мультиметр в режим замера сопротивления и проверить обмотку на предмет пробоя. Как это сделать?

В данном случае мы измеряем сопротивление между любым из выводов обмотки и самим корпусом статора. Полученные цифры должны быть большими. В идеале они стремятся к бесконечности. Но если аппарат показал сопротивление меньше 50 кОм, вероятнее всего, ваш генератор вышел из строя.

Проверка ротора

Однако это еще не все. Также проблема неисправности генератора может скрываться в изношенном роторе. Последний представляет собой металлический стержень. На нем имеется обмотка. Кроме этого, ротор (а именно конец стержня) имеет кольца, по которым трутся щетки генератора. Итак, как же проверить данную деталь на исправность? Для этого следует извлечь ротор и посмотреть состояние подшипников. Также обратите внимание на обмотку. Как и в предыдущем случае, она не должна иметь повреждений и подгораний.

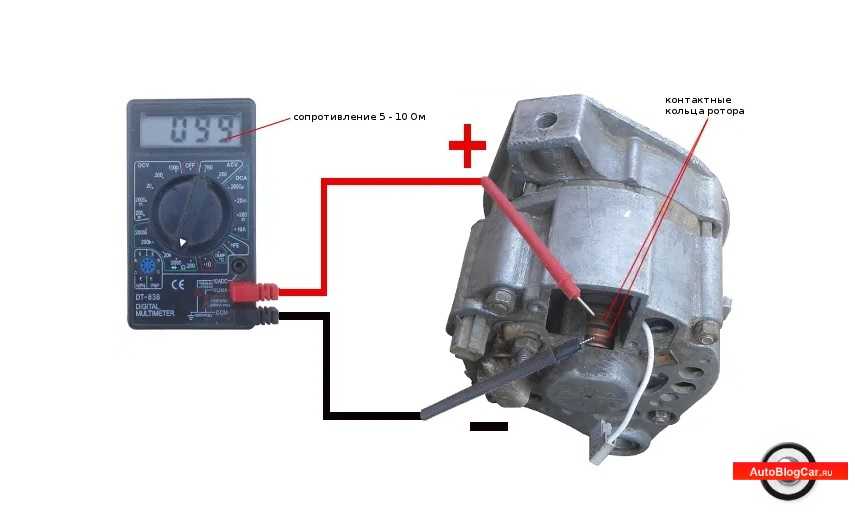

Но визуального осмотра недостаточно для диагностики такой детали, как ротор генератора. Этот элемент, как и все остальные, должен пройти тест, произведенный мультиметром. Как это сделать? Для этого нужно замерить удельное сопротивление между контактными кольцами. Полученный результат должен составлять не менее 2 Ом. Если данные составили меньше единицы или вообще близки к нулю, значит, в системе произошло короткое замыкание, которое и поразило ротор, вызвав его неисправность. Выход из такой ситуации только один – замена детали.

Техника безопасности

Во время диагностики элементов не стоит забывать, что генератор является источником образования электрической энергии. Потому все его элементы могут вызвать поражение током при несоблюдении правил безопасности. Теперь вы знаете, как проверить генератор. Но нужно обратить внимание на следующие моменты:

Ни в коем случае нельзя проверять работоспособность элементов путем короткого замыкания.
Не следует соединять клемму «30», также обозначаемую как «В+» с 67-й или «D+». Также недопустимо подключать ее к «массе».
Не допускайте работу генератора при выключенном аккумуляторе. Это может быстро вывести его из строя.
В случае если необходима замена проводки в системе генератора, нужно обращать внимание на сечение и длину приобретаемых элементов. Эти два параметра должны быть максимально близки к тем, которые были у «родных» проводов.
Как проверить генератор? Прежде обязательно убедитесь в надежности и исправности всех соединений и нормальном натяжении ремня. Сделать это нетрудно. При нажатии большим пальцем на его середину ремень генератора должен продавливаться не более чем на 1-1,5 сантиметра. В противном случае его необходимо ослабить либо затянуть (в зависимости от ситуации).

Сварщикам на заметку

Кстати, при произведении ремонтно-сварочных работ кузова в автомобиле должны быть отключены все провода, идущие от аккумулятора и генератора. В противном случае короткое замыкание или обрыв цепи бортовой сети будет неизбежен.

Итак, мы выяснили, как проверить зарядку генератора своими руками.
