Как проверить бабину на ваз 2106: Проверить катушку зажигания ВАЗ 2106

Содержание

Проверить катушку зажигания ВАЗ 2106

В одной из предыдущих статей писал о такой проблеме, как пропадание искры на свечах. Одной из причин может быть выход из строя катушки зажигания ВАЗ 2106. Теперь более подробно опишу как проверить катушку зажигания , чтобы каждый в случае необходимости смог проделать то же самое в домашних условиях.

Вся процедура выполняется довольно просто. Для этого понадобится такой прибор, как мультиметр или омметр, так как измерять придется именно сопротивление в обоих случаях.

Задача проверить катушку зажигания. Проверка сопротивления первичной обмотки

Чтобы проверить катушку зажигания, необходимо обязательно отсоединить клемму «минус» от аккумуляторной батареи. Помним, что работа связана с электрооборудованием!

Итак, чтобы проверить на исправность первичную обмотку катушки зажигания ВАЗ 2106, необходимо подсоединить оба провода омметра к двум боковым выводам. Именно так, как это наглядно представлено на фотографии ниже:

По данным из многочисленных технических руководств по ремонту ВАЗ 2106, сопротивление в данном случае должно быть в пределах 3-4 Ом.

Это будет говорить о полной исправности катушки зажигания.

Как видите, в моем случае, сопротивление немного выше (но незначительно). При этом проблем никаких с работой системы зажигания не наблюдалось.

Если значение при измерении сильно отклонено от нормы, то это говорит о неисправности и необходимости замены детали.

Проверка вторичной обмотки

Вторичная обмотка катушки проверяется практически таким же образом. Только один из проводов омметра нужно подсоединить к боковому вывод. Второй подсоединяем к центральному на катушке. Ниже все продемонстрировано на деле:

Здесь данные сопротивления уже совсем другие. И при нормальной работе они должны быть в районе 7,4-9,2 кОм. Судя по показаниям прибора, мой случай показывает и подтверждает повторно, что с катушкой все нормально.

Чтобы не было недоразумений, хочу предупредить, что приведенные в этой статье цифры в большей степени относятся к катушкам зажигания ВАЗ 2106 типа Б117-А, хотя на многих моделях параметры идентичны. Но все же для своей модификации лучше посмотреть данные в специализированных источниках.

Если в результате проведенной проверки выяснилось, что элемент неисправен, то необходимо произвести его замену на новый. Более подробно об этом читайте в материале: Замена катушки зажигания на ВАЗ 2106  своими руками.

почему греется, схема подключения и проверка механизма

Часто причиной исчезновения искры на свечах является неисправность катушка зажигания (КЗ). В статье рассказывается об устройстве, как проверить катушку зажигания ВАЗ 2106, ее неисправности и как их устранить.

Содержание

[ Раскрыть]

[ Скрыть]

Особенности устройства катушки зажигания

Катушка зажигания ВАЗ 2106 является одним из узлов системы зажигания, которая еще состоит из замка, высоковольтных проводов, распределителя и свечей.

Катушка — это высоковольтный импульсный трансформатор. Они состоит из сердечника, на который намотана вторичная обмотка из тонкого провода. Поверх вторичной обмотки намотана первичная из толстой проволоки. Каждая из обмоток соединена с аккумуляторной батареей.

Схема устройства КЗ

Задача сердечника усиливать магнитное поле. При разрыве цепи во вторичной обмотке возникает высоковольтный ток, который подается на свечу, где образуется пробой и проскакивает искра.

Как проверить катушку зажигания?

Тестирование КЗ выполняется этапами:

  • внешний осмотр;
  • проверка наличия напряжения;
  • измерение сопротивления с помощью омметра;
  • проверка на наличие искры.

При визуальном осмотре выявляются механические повреждения поверхности, наличие масляных потеков, грязевых отложений, надежность соединений и контактов электросети. Для проверки поступления напряжения на узел нужно включить зажигание и замерить вольтметром напряжение между выводом «Б» и массой. Оно должно быть 12 В. Если напряжение не поступает, то проблема в замке зажигания.

Для проверки обмоток мультиметр нужно установить в режим измерения сопротивления. Для проверки один щуп мультиметра соединяют с выводом обеих обмоток, второй щуп соединяют с выводом первичной обмотки. В этом случае прибор покажет сопротивление первичной обмотки (автор видео — altevaa TV).

Присоединив один щуп тестера к выводу первичной обмотки, а второй к центральному выводу КЗ можно измерить общее сопротивление обеих обмоток. Этим способом можно получить и значение сопротивления вторичной обмотки.

При замерах сопротивления на обмотках показания должны соответствовать следующим значениям:

  • для первичной обмотки – 3-3,5 кОм;
  • для вторичной обмотки – 5-9 кОм.

Если значения отличаются от приведенных выше, узел неисправен и требует ремонта. Признаком неисправности КЗ есть наличие замыкания на массу.

Проверка обмоток на замыкание

Нельзя проводом высокого напряжения прикасаться к корпусу мотора, так как это приведет к пробою обмотки КЗ и выведет ее из строя.

В автомобилях ВАЗ 2106 с инжекторным двигателем нет прерывателя-распределителя, используется две КЗ, которые находятся на крышке головки блока цилиндров. Напряжение в сети проверяется специальным контролером. Частой причиной неисправности КЗ является перегрев или межвитковое замыкание обмоток. Это происходит если двигатель эксплуатируется с чрезмерными зазорами свечей для искры или, если нет контакта в соединениях.

Характерные неисправности узла и способы их устранения

Частой причиной выхода из строя детали — это неисправные высоковольтные провода и свечи. КЗ часто барахлит, если продолжительное время включено зажигание, а двигатель при этом не работает. При повышенной температуре изоляционный материал обмоток высыхает и осыпается. Это становится причиной короткого замыкания. КЗ приходит в негодность, ее следует заменить.

Возможной причиной неработающей КЗ может быть некачественный контакт с электропроводкой. В этом случае нужно подтянуть контакты, очистить клеммы от окисления.

Причиной неисправности часто бывает слабая искра. При этом искра не может пробить зазор, превышающий расстояние больше 5 мм. Исправный узел должен пробивать зазор около 15 мм. Иначе КЗ неисправна и требуется ее замена.

КЗ на ВАЗ 2106

Инструкция по подключению КЗ

Для проведения операции снятия и замены КЗ нужно приготовить:

  • головки или ключи на «8» и «10»;
  • удлинитель;
  • маленький вороток или трещотку.

КЗ находится в левом углу моторного отсека.

Процедура замены состоит из этапов:

  1. Сначала следует снять центральный высоковольтный провод с распределителя зажигания (трамблера).
  2. Далее нужно ключом на «8» отключить от контактов КЗ питающие провода. Чтобы правильно присоединить провода после установки нового узла, лучше запомнить, как они присоединены или пометить.
  3. На следующем этапе нужно открутить две гайки крепления хомута, с помощью которого держится корпус КЗ.
  4. Выкрутив гайки хомута, можно снимать катушку.
  5. Далее устанавливается новое изделие, присоединяются все провода согласно пометкам.

Сборка осуществляется в обратном порядке.

Фотогалерея «Замена КЗ на ВАЗ 2106»

После установки новой КЗ нужно проверить работу ДВС.

 Загрузка ...

Видео «Неисправности КЗ на ВАЗ 2106»

В этом ролике рассказывается о КЗ и ее неисправностях на ВАЗ 2106 (автор видео – INGENIEUR).

Проверка катушки зажигания автомобилей ВАЗ 2104, 2105, 2107


Проверку катушки зажигания на ВАЗ 2104, 2105, 2107 можно провести не снимая ее с автомобиля.

Однако для полной ревизии катушки необходимо снять ее из подкапотного пространства и очистить от грязи, промыть уайт-спиритом или керосином.

Проверять будем внешний вид катушки и наличие «обрыва» и короткого замыкания в ее первичной и вторичной обмотках (необходим мультиметр или автотестер).

Проверка катушки зажигания ВАЗ 2104, 2105, 2107

— Проверяем внешний вид катушки зажигания

Осматриваем ее на предмет обнаружения механической деформации, трещин на крышке, подтекания масла. Деформированную или с подтеками масла катушку меняем, трещину в крышке можно зачистить и залить эпоксидным клеем.

— Проверяем на «обрыв» первичную обмотку катушки зажигания 2104, 2105, 2107

Щупы мультиметра или автотестера в режиме омметра присоединяем к боковым выводам катушки. См. фото выше.

Сопротивление исправной первичной обмотки при температуре 20 гр. должно составлять:

3 — 3,5 Ом (катушка Б-117А)

0,45 — 0,5 Ом (катушка 27.3705)

0,57±0,05 Ом (катушка 3122.3705).

— Проверяем на «обрыв» вторичную обмотку катушки зажигания 2104, 2105, 2107

Щупы мультиметра или автотестера в режиме омметра присоединяем: один к боковому выводу «+Б» катушки, другой к ее центральному высоковольтному выводу.

Проверка вторичной обмотки катушки зажигания на «обрыв»

Сопротивление исправной вторичной обмотки при температуре 20 гр. должно составлять:

7,4 — 9,2 кОм (катушка Б-117А)

4,7 — 5,5 кОм (катушка 27.3705)

6,5±0,65 кОм (катушка 3122.3705).

— Проверяем обмотки катушки 2104, 2105, 2107 на наличие короткого замыкания

Щупы мультиметра или автотестера в режиме омметра присоединяем: один щуп мультиметра на вывод «+Б» катушки, другой на ее корпус. Сопротивление должно стремиться к бесконечности.

Проверка катушки зажигания на короткое замыкание

При выявлении отклонений в показаниях мультиметра от нормы катушку зажигания заменяем новой.

Примечания и дополнения

— Неисправность катушки зажигания приводит к следующим проблемам в работе двигателя автомобиля и его систем: двигатель не запускается, двигатель запускается и глохнет, двигатель «троит». Причинами их являются либо снижение энергии тока высокого напряжения вырабатываемого неисправной катушкой (искра на свечах слабая), либо вообще прекращение ею выработки этого самого тока.

Еще статьи по системе зажигания автомобилей ВАЗ

— Проверка высоковольтных проводов автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

— Контактная система зажигания автомобилей ВАЗ 2105, 2107

— Бесконтактная система зажигания автомобилей ВАЗ 2105, 2107

— Неисправности системы зажигания автомобилей ВАЗ

— Центробежный регулятор опережения зажигания ВАЗ 2104, 2105, 2107

— Конденсатор трамблера, зачем нужен?

Проверка Катушки Зажигания - 3 Основных Способа

Катушка зажигания предназначена для создания высокого напряжения, которое в дальнейшем используется свечой для образования искры. Поэтому ее исправная работа необходима для нормального функционирования системы зажигания. По сути катушка является небольшим трансформатором, на первичную обмотку которой приходит стандартные 12 В от аккумулятора, а выходит напряжение в несколько кВ. Она используется во всех системах зажигания — контактной, бесконтактной и электронной. Причины выхода из строя катушки типичны. Как правило, это обрыв провода, повреждение изоляции, механические деформации. Далее мы с вами рассмотрим признаки неисправности и методы диагностики катушки зажигания.

Содержание:

Принцип работы катушки зажигания

Как упоминалось выше, катушка зажигания — это повышающий трансформатор напряжения, который преобразует полученное напряжение 12 В в напряжение со значением несколько киловольт. Конструктивно катушка состоит из двух обмоток — первичной и вторичной (соответственно, низкого и высокого напряжения). Однако в зависимости от типа катушки обмотки и их расположение отличаются.

Начнем описание с самой простой общей катушки. Здесь на первичной обмотке имеется 100...150 витков. Обмотка намотана изолированным медным проводом. Ее концы выведены на корпус катушки. Количество витков обмотки высокого напряжения составляет 30...50 тысяч (зависит от модели). Естественно, что используемый здесь провод гораздо меньшего диаметра. «Минус» вторичной обмотки подсоединен к «минусу» первичной. А «плюс» подключается к выводу на крышке. Таким образом обеспечивается отвод полученного высокого напряжения.

Чтобы увеличить магнитное поле, обмотки наматывают вокруг металлического сердечника. В некоторых случаях для избежания перегрева обмотки и сердечник заливают трансформаторным маслом (оно не только охлаждает систему, но и является изолятором).

Теперь перейдем к рассмотрению индивидуальной катушки зажигания. Здесь также имеются две обмотки, однако отличие состоит в их расположении. В частности, они намотаны в обратном порядке. Первичная обмотка имеет сердечник внутреннего типа, а вторичная — внешнего типа.

Индивидуальные катушки зажигания устанавливают в системах с электронным зажиганием. Поэтому их конструкция усложнена. Так, для отсечения значительного тока во вторичной обмотке предусмотрен диод. Также особенностью индивидуальной катушки является тот факт, что полученное высокое напряжение идет не на распределитель (как в классических системах), а непосредственно на свечи зажигания. Это стало возможным благодаря конструкции, в которую были включены изолированный корпус, стержень и пружина.

Еще один тип катушки — двухвыводная. Она подает напряжение сразу на два цилиндра. Существует несколько их разновидностей. Как правило, такие катушки объединяются в один общий блок, который по сути является четырехвыводной катушкой зажигания.

Независимо от типа катушки зажигания, основным их техническим параметром, на который стоит ориентироваться при диагностике — это сопротивление обмоток. В частности, сопротивление первичной обмотки обычно находится в пределах 0,5. ..3,5 Ом, а вторичной — 6...15 кОм (эти значения могут отличаться у разных катушек, поэтому лучше найти справочную информацию именно по той модели, которая используется в вашем автомобиле). Замеры производятся с помощью традиционных приборов — мультиметров или омметров. Если полученное значение сильно отличается от указанного, то велика вероятность того, что катушка вышла из строя.

Также нужно быть в курсе того, что каждая катушка имеет различные показатели:

  • сопротивление обмоток;
  • длительность искры;
  • энергия искры;
  • ток искры;
  • индуктивность первичной обмотки.

Поэтому для того, чтобы понять насколько показания катушки соответствуют норме, необходимо уточнить технические характеристики вашей отдельно взятой катушки. Это вам особенно пригодится если пропала искра, поскольку катушка зажигания является одним из первых элементов системы, которые подлежат проверке.

Признаки неисправностей

Существует несколько характерных признаков неисправности катушки зажигания. Среди них:

  • мотор начинает «троить», причем эта проблема усугубляется со временем;
  • на морозе мотор «троит», пока не нагреется;
  • перебои в работе двигателя во влажную погоду;
  • при резком нажатии на педаль акселератора наблюдается провал в работе мотора.

При неисправной катушке на машинах с ЭБУ на приборной панели активизируется значок Check Engine. Однако перечисленные признаки также могут свидетельствовать и о других неисправностях, в частности, со свечами зажигания. Но при появлении хотя бы одной из них нужно выполнить диагностику катушки (катушек) зажигания. При подключении диагностического сканера может показать ошибку P0363.

Причины неисправностей

Существует несколько причин, из-за которых катушка зажигания полностью или частично выходит из строя. Среди них:

  • Механические повреждения. Это может быть банальное старение, из-за которого происходит разрушение изоляции. Также существует вероятность протекания масла через уплотнители, которое попадает на изоляцию или корпус катушки и разрушает их. Ремонт в данном случае вряд ли возможен, поэтому лучшим вариантом будет полная замена узла.
  • Повреждения контактного соединения. В теплую погоду причиной этого может быть попадание влаги в подкапотное пространство. Например, во время сильного дождя, езде по глубоким лужам, мойке автомобиля. Зимой вероятно попадание на катушку состава, которым посыпают поверхность дороги для борьбы с гололедицей.
  • Перегрев. Ему зачастую подвержены индивидуальные катушки. Из-за перегрева может значительно уменьшиться срок службы катушек зажигания. Процесс перегрева сложно контролировать, однако старайтесь использовать качественную охлаждающую жидкость и следить, чтобы нормально работала система охлаждения двигателя.
  • Вибрации. Они особенно вредны для индивидуальных катушек зажигания. Вибрации, как правило, идет от головки блока цилиндров (ГБЦ). Чтобы уменьшить количество и амплитуду вибраций, следите за тем, чтобы двигатель работал в нормальном режиме (без детонации и с исправными подушками).

Катушки зажигания — достаточно надежные и долговечные узлы, и их выход из строя чаще всего связан со старением и/или пробоем изоляции. Далее рассмотрим методы диагностики катушек.

Как проверить катушку зажигания

Существует два основных способа, с помощью которых можно самостоятельно проверить работоспособность катушки зажигания. Перечислим их по порядку.

Проверка катушки зажигания ВАЗ

Проверка катушки зажигания Черри Тигго

Метод проверки «на искру»

Первый из них называется «на искру». Его преимущество — возможность выполнения в «походных условиях». Из недостатков же стоит отметить трудоемкость и неточность, поскольку причинами обнаруженных неисправностей может быть вовсе не катушка зажигания. Для выполнения диагностики вам понадобится свечной ключ, заведомо исправная свеча и плоскогубцы.

Для начала визуально проверьте целостность изоляции высоковольтной проводки. Начиная свечами зажигания и заканчивая катушкой. При этом зажигание должно быть отключено (ключ находиться в положении 0). В случае, если с изоляцией все в порядке, алгоритм дальнейших действий будет следующим:

  1. Снимите наконечник со свечи первого цилиндра и подсоедините его к заранее подготовленной рабочей свече.
  2. Самостоятельно или с помощью помощника поверните ключ зажигания в положение II (заводите машину).
  3. Если катушка исправна, то между электродами свечи появится искра. При этом нужно обращать внимание на ее цвет. Нормальная рабочая искра имеет ярко-фиолетовый оттенок. Если же искра желтоватая и слабая, значит, есть проблемы с проводкой или катушкой. Если же искры нет вовсе, значит, катушка зажигания неисправна.
  4. Повторите описанные действия для всех катушек в случае, если в машине они индивидуальные.

При работе с системой зажигания соблюдайте осторожность. Не прикасайтесь к токоведущим частям, находящимся под напряжением.

Если у вас нет заведомо рабочей запасной свечи, вы можете выкрутить любую свечку из двигателя. Для этого отсоедините ее и воспользуйтесь свечным ключом. В этом случае можно проверить катушку на всех имеющихся свечах. Тем самым вы заодно проверите состояние свечей зажигания.

В случае, если в двигателе установлены индивидуальные катушки, то проверить их можно, переставляя на другие свечи. При этом проводку лучше не трогать, чтобы не повредить ее целостность.

Модуль катушек зажигания

Метод «искры в шприце»

Процесс проверки катушки с помощью такого самодельного устройства достаточно прост. Для этого нужно подсоединить поочередно катушки к свече получившегося «прибора». Крепеж-крокодил присоединить к «массе» корпуса машины. На время смены тестируемых катушек двигатель необходимо глушить и запускать потом заново.

Изначально с помощью поршня нужно выставить минимальный зазор между проволокой на поршне и электродом (1…2 мм). И путем регулирования расстояния от проволоки на поршне до электрода на свече визуально смотреть на процесс появления между ними искры. Максимальное расстояние в данном случае у разных машин будет разным, и зависит оно от качества и состояния свечи зажигания, состояния электросистемы машины, качества «массы» и других факторов. Обычно искра при таких испытаниях должна появляться при расстоянии между электродами от 1…2 мм до 5…7 мм.

Перед каждым тестированием работы получившегося аппарата нужно обязательно отсоединять разъем с каждой форсунки с тем, чтобы топливо не заливало цилиндр во время проверки.

Главное, о чем можно точно судить при таких испытаниях — сравнение состояния разных катушек по цилиндрам. Если имеет место неисправность или пробой — это будет видно по длине искры по сравнению с более-менее исправными катушками.

Проверка сопротивления изоляции

Еще один популярный метод проверки заключается в измерении значения сопротивления изоляции проводов в обмотках катушки. Для этого вам понадобится мультиметр, способный измерять сопротивление. Катушку зажигания лучше демонтировать с автомобиля, чтобы работать было удобнее. Процедура замера несложна. Главное знать, где расположены выводы первичной и вторичной катушек, так как измерять сопротивление необходимо проверить на них обеих.

Перед началом работы убедитесь в исправности мультиметра. Для этого включите режим измерения сопротивления и замкните щупы между собой. На экране должен быть 0.

Два щупа мультиметра попарно подсоединяют (касаются) к выводам первичной обмотки. Значение сопротивления должно находиться в пределах 0,5...3,5 Ом (у некоторых катушек может быть больше, точную информацию вы найдете в справочной литературе). Аналогичную процедуру необходимо провести и со вторичной катушкой. Однако тут диапазон значений будет другим — от 6 до 15 кОм (аналогично информацию уточняйте в справочной литературе).

Процедура замера сопротивления изоляции катушки зажигания

Если значение будет мало, значит, в обмотке повредилась изоляция, и вы имеете дело с коротким, скорее всего межвитковым, замыканием. Если же сопротивление слишком велико, то это означает, что провод обмотки оборвался и нет нормального контакта. В любом случае необходимо выполнять ремонт, то есть перематывать обмотку. Однако в большинстве случаев лучше попросту заменить катушку зажигания, так как этот способ избавит вас от лишних хлопот и затрат. Это касается практически любого автомобиля, ведь стоимость ремонта будет превышать цену самой катушки.

Если вы имеете дело с индивидуальными или двухвыводными катушками, то здесь дело обстоит несколько иначе. Значение на первичной обмотке должны быть аналогичными. А что касается «вторички», то значение сопротивления будут идентичными на обоих выводах. Если на машине установлена катушка с четырьмя выводами, то проверку нужно делать на всех выводах.

Также учтите, что при измерении сопротивления на вторичной обмотке важно учитывать полярность. В частности, черным щупом мультиметра коснитесь центрального вывода («массы»), а красным — стержня наконечника.

Осциллограф покажет все

Самый профессиональный метод проверки катушки — воспользоваться осциллографом. Только он способен дать полную информацию о состоянии системы зажигания, и в частности, катушек зажигания. Поэтому в сложных случаях имеет смысл воспользоваться электронным осциллографом и дополнительным программным обеспечением. Особенно это актуально когда имеет место так называемое межвитковое замыкание на катушках вторичного напряжения (с высоким напряжением).

Проверка зажигания осциллографом

Проверка системы зажигания осциллографом позволяет выявить неисправность конкретного узла или просто прдиагностировать состояние по импульсах осциллограммы.
Подробнее



Если с помощью осциллографа снять график значений рабочих напряжений в динамике (видно на рисунке), то по нему можно понять, что причиной возможных описанных выше неисправностей будет именно катушка зажигания. Дело в том, что при возникновении межвиткового замыкания во вторичной катушке уменьшается энергия, которая могла бы потенциально запастись в этой самой катушке, а это, в свою очередь, приводит к уменьшению времени горения искры, то есть, пропускам воспламенения. Особенно это заметно при резком нажатии на педаль акселератора.

Катушка целая

Катушка пробитая

Итоги

Проверить катушку зажигания совсем несложно. Это может сделать любой, даже начинающий, автолюбитель. Самый простой и эффективный метод — измерение сопротивления изоляции на первичной и вторичной обмотках. Для этого лучше снять катушку для удобства проведения работы.

Помните, что при выявлении неисправности редко имеет смысл проводить ремонт, в частности, перематывать одну или вторую обмотки. Гораздо проще купить и заменить новую катушку зажигания целиком.

Спрашивайте в комментариях. Ответим обязательно!

Как проверить катушку зажигания ваз 2106 мультиметром – АвтоТоп



скачать фото на мобильник

Содержание:-
Руководство по эксплуатации, техническому
обслуживанию и ремонту автомобиля ВАЗ 2106

Проверка системы зажигания на автомобиле ВАЗ 2106

ПРЕДУПРЕЖДЕНИЕ
На автомобиле ваз 2106 установлена контактная система зажигания. К высоковольтным проводам подводится напряжение примерно 24 000 В (как вариант на автомобиле ваз 2106 может быть установлена бесконтактная система зажигания высокой энергии – напряжение около 40 000 В). При малой величине тока это напряжение не опасно для жизни, но чревато электротравмой. Поэтому, если вы беретесь за высоковольтный провод при включенном зажигании, воспользуйтесь толстой резиновой перчаткой или в крайнем случае пассатижами с изолированными ручками.

Для проверки системы зажигания на автомобиле ваз 2106, вам потребуются: шлицевая и крестовая отвертки, пассатижи с изолированными ручками и тестер или контрольная лампа на 12 В с подсоединенными к ней двумя проводами. Можно использовать и автомобильную переносную лампу.

РЕКОМЕНДАЦИИ
Перед проверкой системы зажигания установите рычаг переключения передач в нейтральное положение и оставьте включенным стояночный тормоз.

1. При выключенном на автомобиле зажигании проверьте целость и посадку высоковольтных проводов в крышке распределителя зажигания, а также посадку высоковольтного провода в катушку зажигания.
2. Проверьте провода, идущие к катушке зажигания, и их соединения. Проверьте также провод, соединяющий распределитель и катушку зажигания.

3. Включите на автомобиле ваз 2106 зажигание. Проверьте, подается ли ток в систему зажигания. Присоедините один провод тестера или контрольной лампы к клемме «+Б» катушки зажигания, а другой к «массе». Если ток в систему зажигания не подается, то неисправность в замке зажигания или в проводке от замка к катушке зажигания. Для того чтобы добраться до ближайшего автосервиса, можно подать аварийное питание в систему зажигания. Для этого соедините дополнительным проводом клемму «+Б» катушки зажигания и клемму «+» аккумуляторной батареи. Провода надежно закрепите. Имейте в виду, что теперь, чтобы заглушить двигатель, вам будет необходимо отсоединить дополнительный провод от клеммы «+» аккумуляторной батареи.

ПРЕДУПРЕЖДЕНИЕ
Если при подключении к клемме «+» аккумуляторной батареи будет замечено сильное искрение, от данного способа придется отказаться – по всей видимости, замыкает «на массу» проводка.

4. Если напряжение есть и его величина более 11 В (контрольная лампа горит), выньте центральный провод из гнезда в крышке трамблера. Вставьте в наконечник провода запасную свечу и прижмите ее металлической частью к «массе» автомобиля. Обязательно используйте толстую резиновую перчатку или пассатижи с изолированными ручками. Можно закрепить провод, как показано на фото. Проверните стартером коленчатый вал двигателя.

5. Если искры между электродами свечи нет, снимите крышку трамблера. Проверьте, есть ли зазор между контактами прерывателя. Для этого специальным ключом проверните коленчатый вал двигателя так, чтобы вершина кулачка вала распределителя зажигания находилась строго напротив текстолитовой подушки рычага подвижного контакта. Зазор между подвижным и неподвижным контактами прерывателя должен составлять 0,35-0,4 мм.

ПРИМЕЧАНИЕ
При использовании автотестера измеряется угол замкнутого состояния контактов (УЗСК), который должен составлять 55°. Замер проводится на работающем двигателе! Приближенное значение можно получить при проворачивании коленчатого вала двигателя стартером.

6. Если зазор (УЗСК) не соответствует норме, отрегулируйте его и обязательно проверьте угол опережения зажигания.

7. Если искры между электродами свечи зажигания нет, внимательно осмотрите крышку трамблера внутри и снаружи на предмет повреждений (трещин, сколов, разрушения угольного контакта внутри крышки). Если есть повреждения, замените крышку трамблера.

8. Если повреждений крышки трамблера нет, проверьте, не поврежден ли ротор (бегунок) распределителя зажигания. Иногда выходит из строя помехоподавляющее сопротивление в роторе. Бывают также случаи пробоя корпуса ротора на «массу». Одновременно проверните стартером коленчатый вал двигателя.

ПРЕДУПРЕЖДЕНИЕ
Если ротор распределителя зажигания не вращается при проворачивании двигателя стартером, обратитесь на автосервис или отбуксируйте автомобиль ваз 2106 в гараж для дальнейшего ремонта. Возможно повреждение привода распределителя (см. разд. 4 «Двигатель автомобиля ваз 2106»).

Если есть сомнения в исправности ротора распределителя зажигания, замените его.

ПОЛЕЗНЫЙ СОВЕТ
Сопротивление можно временно заменить пружинкой от шариковой ручки.

Еще раз, соблюдая меры предосторожности, проверьте наличие искры. Попробуйте завести двигатель.

9. Если двигатель на автомобиле ваз 2106 не заработал, замените конденсатор, установленный в нижней части прерывателя. Попробуйте завести двигатель.

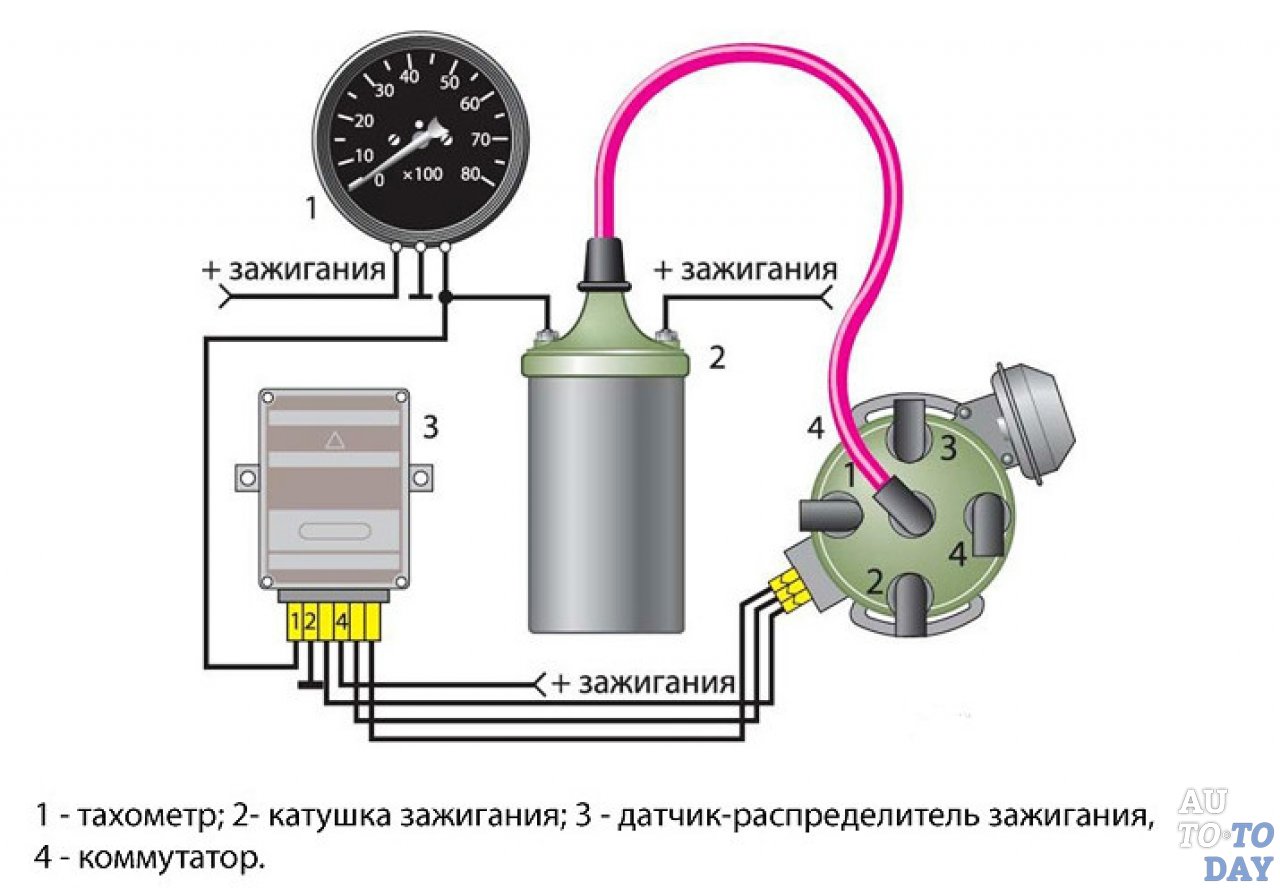

В комплект системы зажигания «шестерки» включаются:

Дополнительно в систему электроснабжения автомобиля входит еще реле зажигания ВАЗ.

Компоненты системы зажигания автомобиля

Ранее на авто устанавливался трамблер марки Р-125Б. Этот узел монтировался на машине совместно с карбюратором маркировки 2103. Трамблер имел в своей конструкции специальный механический корректор, а вакуумный регулятор отсутствовал. На ВАЗ 2106 устанавливаются свечи, относящиеся к типу А17ДВ или же свечи, которые имеют аналогичные технические характеристики. В конструкции автомобильной системы применен замок типа ВК347, оснащенный противоугонным устройством.

На автомобиле используется катушка зажигания типа Б117-А, которая имеет разомкнутый магнитопровод и является маслонаполненной и герметизированной системой. Зажигание ВАЗ 2106 контактное, однако стоит отметить, что иногда встречается и бесконтактный вариант исполнения. Контактная система считается более простой в своем устройстве.

Контактное зажигание ВАЗ требует регулярного ухода и контроля состояния контактов. Такое зажигание принято считать классическим вариантом системы. Конструкция свечей зажигания ВАЗ 2106 является неразборной и имеет керамический изолятор. Трамблер предназначен для осуществления прерывания токов с низким напряжением в первичной обмотке и распределения высоковольтных импульсов по свечам.

Прерыватель трамблера состоит из кулачка, имеющего четыре выступа, и стойки, на которой расположены контакты, размыкаемые при вращении. На верхнем конце втулки кулачка припаивается опорная планка регулятора опережения с грузами. Сбоку к трамблеру крепится вакуумный регулятор. В конструкции распределителя предусмотрена установка помехоподавительного резистора.

Работа бесконтактной системы основана на использовании датчика распределения электрического импульса. Он функционирует на основе использования эффекта Холла. В состав датчика входят полупроводниковая пластина, специальная микросхема и магнит.

Устройство катушки зажигания, принцип ее работы и проверка

Катушка автомобиля является высоковольтным импульсным трансформатором. На сердечник устройства намотан тонкий провод вторичной обмотки. Она содержит 30 тысяч витков. В соответствии со схемой устройства поверх вторичной обмотки расположена первичная, состоящая из толстой проволоки. Обе обмотки одним из своих концов соединяются с аккумулятором авто.

Второй конец первичной обмотки подключен к распределителю. Общая точка соединения обмоток катушки подключается к коммутатору напряжения. Сердечник играет роль усилителя магнитного поля. В момент разрыва цепи во вторичной обмотке образуется высокое напряжение, которое по проводу поступает на свечу для пробоя и образования искры.

В процессе диагностики работоспособности катушки первое, что нужно сделать — проверить подачу напряжения на нее. Для этой цели включается его подача и после этого осуществляется замер между клеммой Б+ и массой. Это значение должно составлять 12 В. Если напряжение не поступает на катушку, то причину его отсутствия следует искать в замке.

В случае присутствия нормального напряжения и отсутствия искры на свечах требуется измерить сопротивление обмоток. Для этого контакты измерительного прибора прикладываются к двум боковым выводам. Для первичной обмотки показатель сопротивления должен составлять 3-4 Ом. Сопротивление вторичной обмотки — в пределах 7-9 Ом.

Катушку нельзя проверять на наличие искры, прислоняя высоковольтный провод к корпусу двигателя, так как в этом случае зазор становится настолько большим, что возросшее сопротивление вызывает пробой обмотки узла, а это ведет к выходу его из строя.

Диагностика трамблера

Неисправности системы зажигания могут быть вызваны поломкой такого узла, как распределитель. В нем может возникнуть несколько типов неполадок, которые способны вывести из строя контактное зажигание ВАЗ 2106. Итак, если катушка является исправной, то проблема в работе системы связана с тем, что поломался распределитель, который имеет контактное зажигание ВАЗ.

Для проверки требуется снять крышку и осмотреть ее. Все контакты и контактный уголек должны быть без повреждений и трещин. После осмотра крышки требуется проверить бегунок распределителя. Иногда на этом элементе в результате износа появляются трещины, что приводит к возникновению пробоев на массу.

После осмотра бегунка обследуются контакты прерывателя, при необходимости они чистятся, а между ними проверяется зазор. Обязательно требуется осмотреть конденсатор, так как чаще всего именно он бывает неисправен, что является причиной отказа от работы систем автомобиля. При отсутствии накопления заряда после подачи напряжения конденсатор подлежит замене.

Проверяя зажигание ВАЗ 2106, нельзя забывать о свечах. Дело в том, что от того, какой зазор между электродами свечи, зависит нормальная работа системы. Зазор свечей должен быть 0,4-0,8 мм. Увеличенный люфт ведет к нагреву катушки и, как следствие, возможному пробою ее обмоток.

Реле зажигания ВАЗ предназначено для предохранения системы от скачкообразного изменения напряжения в моменты включения и выключения. Оно оберегает контакты замка и прерывателя от подгорания, обеспечивая тем самым длительность эксплуатации этих узлов. Размыкание контактов в реле зажигания ВАЗ происходит практически моментально, что предотвращает образование искр в процессе работы.

Преимуществом по сравнению с остальными элементами системы, которым обладает реле зажигания ВАЗ, является легкость его замены в случае выхода из строя. При ремонте машины лучше иметь под рукой специальное пособие. Как правило, подобное издание, помимо текстового пояснения, содержит фотографии узлов автомобиля, что облегчает проведение ремонта.

Часто причиной исчезновения искры на свечах является неисправность катушка зажигания (КЗ). В статье рассказывается об устройстве, как проверить катушку зажигания ВАЗ 2106, ее неисправности и как их устранить.

Особенности устройства катушки зажигания

Катушка зажигания ВАЗ 2106 является одним из узлов системы зажигания, которая еще состоит из замка, высоковольтных проводов, распределителя и свечей.

Катушка — это высоковольтный импульсный трансформатор. Они состоит из сердечника, на который намотана вторичная обмотка из тонкого провода. Поверх вторичной обмотки намотана первичная из толстой проволоки. Каждая из обмоток соединена с аккумуляторной батареей.

Схема устройства КЗ

Задача сердечника усиливать магнитное поле. При разрыве цепи во вторичной обмотке возникает высоковольтный ток, который подается на свечу, где образуется пробой и проскакивает искра.

Как проверить катушку зажигания?

Тестирование КЗ выполняется этапами:

  • внешний осмотр;
  • проверка наличия напряжения;
  • измерение сопротивления с помощью омметра;
  • проверка на наличие искры.

При визуальном осмотре выявляются механические повреждения поверхности, наличие масляных потеков, грязевых отложений, надежность соединений и контактов электросети. Для проверки поступления напряжения на узел нужно включить зажигание и замерить вольтметром напряжение между выводом «Б» и массой. Оно должно быть 12 В. Если напряжение не поступает, то проблема в замке зажигания.

Для проверки обмоток мультиметр нужно установить в режим измерения сопротивления. Для проверки один щуп мультиметра соединяют с выводом обеих обмоток, второй щуп соединяют с выводом первичной обмотки. В этом случае прибор покажет сопротивление первичной обмотки (автор видео — altevaa TV).

Присоединив один щуп тестера к выводу первичной обмотки, а второй к центральному выводу КЗ можно измерить общее сопротивление обеих обмоток. Этим способом можно получить и значение сопротивления вторичной обмотки.

При замерах сопротивления на обмотках показания должны соответствовать следующим значениям:

  • для первичной обмотки – 3-3,5 кОм;
  • для вторичной обмотки – 5-9 кОм.

Если значения отличаются от приведенных выше, узел неисправен и требует ремонта. Признаком неисправности КЗ есть наличие замыкания на массу.

Проверка обмоток на замыкание

Нельзя проводом высокого напряжения прикасаться к корпусу мотора, так как это приведет к пробою обмотки КЗ и выведет ее из строя.

В автомобилях ВАЗ 2106 с инжекторным двигателем нет прерывателя-распределителя, используется две КЗ, которые находятся на крышке головки блока цилиндров. Напряжение в сети проверяется специальным контролером. Частой причиной неисправности КЗ является перегрев или межвитковое замыкание обмоток. Это происходит если двигатель эксплуатируется с чрезмерными зазорами свечей для искры или, если нет контакта в соединениях.

Характерные неисправности узла и способы их устранения

Частой причиной выхода из строя детали — это неисправные высоковольтные провода и свечи. КЗ часто барахлит, если продолжительное время включено зажигание, а двигатель при этом не работает. При повышенной температуре изоляционный материал обмоток высыхает и осыпается. Это становится причиной короткого замыкания. КЗ приходит в негодность, ее следует заменить.

Возможной причиной неработающей КЗ может быть некачественный контакт с электропроводкой. В этом случае нужно подтянуть контакты, очистить клеммы от окисления.

Причиной неисправности часто бывает слабая искра. При этом искра не может пробить зазор, превышающий расстояние больше 5 мм. Исправный узел должен пробивать зазор около 15 мм. Иначе КЗ неисправна и требуется ее замена.

КЗ на ВАЗ 2106

Инструкция по подключению КЗ

Для проведения операции снятия и замены КЗ нужно приготовить:

  • головки или ключи на «8» и «10»;
  • удлинитель;
  • маленький вороток или трещотку.

КЗ находится в левом углу моторного отсека.

Процедура замены состоит из этапов:

  1. Сначала следует снять центральный высоковольтный провод с распределителя зажигания (трамблера).
  2. Далее нужно ключом на «8» отключить от контактов КЗ питающие провода. Чтобы правильно присоединить провода после установки нового узла, лучше запомнить, как они присоединены или пометить.
  3. На следующем этапе нужно открутить две гайки крепления хомута, с помощью которого держится корпус КЗ.
  4. Выкрутив гайки хомута, можно снимать катушку.
  5. Далее устанавливается новое изделие, присоединяются все провода согласно пометкам.

Сборка осуществляется в обратном порядке.

Фотогалерея «Замена КЗ на ВАЗ 2106»

После установки новой КЗ нужно проверить работу ДВС.

Видео «Неисправности КЗ на ВАЗ 2106»

В этом ролике рассказывается о КЗ и ее неисправностях на ВАЗ 2106 (автор видео – INGENIEUR).

ВАЗ 2106 | Диагностика системы зажигания

Диагностика системы зажигания

«Отключение» зажигания путем разъединения штекеров (стрелки) на электронных коммутаторах катушек зажигания, слева на примере моделей с 4- и 5-цилиндровыми двигателями, справа на примере 6-цилиндрового двигателя.


На иллюстрации показан пакет катушек зажигания 6-цилиндровых двигателей при снятой защите двигателя. Цифры на высоковольтных разъемах указывают, к какому цилиндру какой провод следует вести.


На иллюстрации показана проверка системы зажигания на искрообразование. В целях безопасности свечу следует электрически соединить с двигателем посредством вспомогательного кабеля, что здесь не показано ради лучшей наглядности.

На фотографии изображена катушка зажигания моделей, оснащенных 4- и 5-цилиндровыми двигателями, с правильными обозначениями клемм. Рисунок показывает расположение контактов соединительного штекера у электронного коммутатора (важно при проверках).


Некоторые модели с 4-цилиндровыми двигателями оснащены подобными трансформаторами высокого напряжения. Катушка зажигания и электронный коммутатор объединены здесь в одном корпусе. И в этом случае у подсоединений указаны соотвествующие обозначения клемм, причем клеммы 1 и 15 становятся доступными только после открытия небольшой крышечки. На иллюстрации также виден трехполюсный штекер.

Электронный коммутатор (стрелка) катушек зажигания 6-цилиндрового двигателя расположен у задней стенки моторного отсека. Рисунок показывает схему расположения контактов 4-полюсного штекера. Расположение контактов 3-полюсного штекера соответствует показанному на рисунке слева вверху (4- и 5-цилиндровые двигатели).

Кто хочет найти неисправность в системе зажигания, должен действовать систематически.

  1. Обычной проверкой вторичного напряжения можно выяснить, создается ли вообще воспламеняющая искра.
  2. Снабжение питанием систем зажигания и впрыска проходит через предохранители 13, 21, 25, 27, 28 и 32 (в зависимости от типа двигателя). При отказе системы зажигания следует проверить эти предохранители (глава Кузовная электросистема).
  3. Точная визуальная проверка системы зажигания помогает обнаружить наиболее частые причины отказов (неисправные провода и штекеры, электрические пробои).
  4. Только теперь следует один за другим проверить катушку зажигания, датчик Холла или датчик частоты вращения либо датчик момента зажигания.
  5. Если это все не привело к успеху, нужно опросить память накопителя неисправностей (в мастерской).

Проверка наличия вторичного напряжения

Непосредственно вначале мы проверяем, дает ли система зажигания воспламеняющую искру:

  1. Отсоединить высоковольтный провод от свечи зажигания, выкрутить свечу.
  2. Снова надеть провод на свечу и положить ее на блок цилиндров таким образом, чтобы у нее был надежный контакт с «массой» (корпусом). Еще лучше – создайте электрическую цепь, соединив с двигателем резьбу свечи зажигания посредством вспомогательного кабеля для «прикуривания».
  3. Попросите помощника провернуть двигатель стартером.
  4. Если происходит мощное искровое перекрытие на электрод свечи, значит, ток в системе зажигания имеется. Возможно, неправильно установлена основная регулировка зажигания (см. соответствующий раздел в этой главе).
  5. Если искрообразования не происходит, повторите проверку со свечой другого цилиндра. В том случае, если и там искрообразование отсутствует, следует полностью проверить всю систему зажигания.

Визуальная проверка системы зажигания

  1. Плотно ли закреплены все клеммы и штекерные контакты на катушке зажигания, блоке управления электронной системой зажигания либо блоке управления зажиганием и впрыском и на распределителе зажигания?
  2. Не отошел ли какой-нибудь контакт в многоконтактном штекере?
  3. Не вытекла ли из катушки зажигания заливочная масса? В этом случае она, вероятно, неисправна.
  4. Нет ли на корпусе катушки зажигания трещин или следов нагара от пробоев искры?
  5. Дополнительно проверьте, надежно ли припаяны основные кабели и высоковольтные провода и цела ли их изоляция. Современные системы зажигания из-за высокого вторичного напряжения более чувствительны к пробоям искры и утечкам тока.
  6. Есть ли повреждения на крышке распределителя? Обратите внимание прежде всего на внутреннюю сторону!
  7. Все ли детали системы зажигания чистые и сухие? Влажная грязь способствует возникновению электрических пробоев.

 Подсказка: при проведении описанных ниже проверок следите за тем, чтобы подключать и отключать измерительные и контрольные приборы только при выключенном зажигании.

В порядке ли питание системы зажигания?

Наряду с полным отказом системы зажигания из-за отсутствующего питания слишком слабое напряжение тоже может вызвать серьезные неполадки в работе! Поэтому для проверки следует пользоваться вольтметром.

  1. В порядке ли предохранители?
  2. Модели с 4- и 5-цилиндровыми двигателями: разъединить штекеры на электронном коммутаторе рядом с катушкой зажигания.
  3. Подсоединить измерительный прибор к разъединенному штекеру между контактом 1 (клемма 15) и контактом 3 («масса»).
  4. Включить зажигание.
  5. Вольметр должен показывать минимум 11,5 В.
  6. Если прибор не показывает совсем никакого напряжения или слишком слабое, значит, причина в проводке к замку зажигания.
  7. То же самое можно сказать о штекере в автомобиле, оборудованном так называемым трансформатором высокого напряжения.
  8. Модели с 4-цилиндровыми двигателями: провести такой же замер у черно-синего провода блока управления системой Motronic либо Digifant.
  9. Модели с 5-цилиндровым двигателем: провести такой же замер у черно-синего провода блока управления полностью электронной системой зажигания.
  10. И в этих местах показатель должен составлять минимум 11,5 В.
  11. Модели с 6-цилиндровым двигателем: разъединить штекерное соединение белого цвета у задней стенки моторного отсека (снабжение питанием катушек зажигания), подключить измерительный прибор между каждым из трех разъемов клеммы 15 в верхней части штекерного соединения и «массой».
  12. Включить зажигание.
  13. Каждый замер должен показать минимум 11,5 В.
  14. Если прибор не показывает совсем никакого напряжения или слишком слабое, значит, причина в проводке к замку зажигания.
  15. Провести такой же замер у черно-зеленого кабеля блока управления системой MPI/MPFI.
  16. И здесь показатель должен составлять минимум 11,5 В.

Причины неисправностей

  1. Непременное условие: аккумуляторная батарея заряжена, предохранители в порядке.
  2. Неисправен замок зажигания (глава Приборы и вспомогательные устройства).
  3. Разрыв в проводке между замком зажигания и центральным коммутатором и между центральным коммутатором и катушкой(ами) зажигания либо между центральным коммутатором и блоком управления. Проверить прохождение проводов и штекеры на основании электросхем.

Проверка катушки зажигания

Модели с 4- и 5-цилиндровыми двигателями

  1. Визуальная проверка катушки зажигания уже проводилась.
  2. Для проверки сопротивления при выключенном зажигании отсоединить все провода от катушки зажигания. Мы замеряем первичную и вторичную обмотку.
  3. Замерить точным омметром сопротивление между клеммами катушки зажигания 1/- и 15/+.
  4. Нормативное сопротивление: 0,5 – 1,5 Ом.
  5. Следующий замер между клеммами 1/- и 4.
  6. Здесь омметр должен показывать 5—9 кОм.
  7. Если названные показатели не достигнуты, следует заменить катушку зажигания.
  8. С помощью этих замеров нельзя определить короткое замыкание между обмотками. Поэтому, если, несмотря на полученные хорошие результаты, вы все равно считаете катушку зажигания причиной неполадок, необходимо отдать снятую катушку зажигания в мастерскую по автоэлектросистемам для перепроверки.

Проверка электронного коммутатора

Модели с 4- и 5-цилиндровыми двигателями

Нельзя проверить на функционирование только отдельно взятый электронный коммутатор, расположенный рядом с катушкой зажигания. Поэтому следует действовать следующим образом:

  1. Проверка управления: разъединить штекеры на электронном коммутаторе рядом с катушкой зажигания.
  2. Подсоединить вольтметр к разъемам между контактом 2 (управление) и контактом 3 («масса»).
  3. Провернуть двигатель стартером.
  4. Вольтметр должен показывать минимум 2 В.
  5. Проверить снабжение системы зажигания питанием по уже описанной схеме.
  6. Проверить катушку зажигания, см. следующий раздел.
  7. Если в системе зажигания отсутствует искрообразование, несмотря на то, что три названных проверки не выявили никаких неисправностей, значит, дефектен электронный коммутатор. В этом случае нужно заменить электронный коммутатор в комплекте с катушкой зажигания.

Трансформатор высокого напряжения

Модели с 4-цилиндровым двигателем

В некоторых 4-цилиндровых моделях катушка зажигания и электронный коммутатор собраны в один узел (транформатором высокого напряжения). Соединения от клеммы 1 и 15 катушки зажигания расположены под защитной крышкой. Соединение на «массу» (корпус) проходит непосредственно через корпус. По своему образу действия расположение соответствует катушке зажигания с электронным коммутатором.

Проверка трансформатора высокого напряжения

  1. Визуальная проверка уже проведена.
  2. Для проверки сопротивления при выключенном зажигании разъединить трехштырьковый штекер и основной высоковольный провод трансформатора. Мы измеряем первичную и вторичную обмотку элемента с катушкой.
  3. Измерить сопротивление между клеммами трансформатора высокого напряжения 1/- и 15/+.
  4. Нормативный показатель: 0,5–0,7 Ом.
  5. Следующий замер между клеммами 15 и 4.
  6. Нормативные показатели: 3–4 кОм.
  7. Если указанные показатели не достигнуты, следует заменить трансформатор.
  8. При помощи этих замеров нельзя распознать короткого замыкания между обмотками. Поэтому, если, несмотря на полученные хорошие результаты, вы все равно считаете трансформатор высокого напряжения причиной неполадок, необходимо отдать снятый трансформатор в мастерскую по автоэлектросистемам для перепроверки.
  9. Для проверки напряжения вам потребуется вольтметр, а также вспомогательные кабели с испытательными щупами.
  10. Присоединить измерительный кабель к обоим внешним контактам трехштырькового штекера трансформатора высокого напряжения.
  11. Включить зажигание, вольтметр должен показывать примерно 12 В. Если напряжение отсутствует, нужно искать разрыв кабеля в положительной или отрицательной проводке.
  12. Выключить зажигание.
  13. Проверка импульсов: отсоединить наконечники проводов от впрыскной форсунки либо от пускового топливного клапана и от держателя кабелей впрыскных форсунок.
  14. Подсоединить светодиодный вольтметр посредством вспомогательных кабелей и испытательных щупов к контактам 2 и 3 штекера трансформатора.
  15. Попросить помощника привести стартер.
  16. Светодиоды должны замерцать. Если нет, значит, причина в датчике Холла либо неисправен блок управления системы впрыска Mono-Motronic или Digifant.
  17. Выключить зажигание.

Проверка катушек зажигания

Модели с 6-цилиндровыми двигателями

  1. Визуальная проверка катушек зажигания уже проводилась.
  2. Для проверки сопротивления следует отсоединить все высоковольтные провода от катушек зажигания. Проверяем вторичную обмотку катушек.
  3. Замерить точным омметром сопротивление между гнездами высоковольтных проводов системы зажигания первого и шестого цилиндров (первая катушка).
  4. Нормативный показатель: 9—14 кОм.
  5. Такой же замер произвести между гнездами высоковольтных проводов второго и четвертого цилиндров, а также гнездами проводов третьего и пятого цилиндров (вторая и третья катушки).
  6. Если все в порядке, на очереди проверка вторичной обмотки катушек.
  7. Отсоединить штекерное соединение белого цвета возле задней стенки моторного отсека (питание катушек зажигания), подсоединить измерительный прибор по выбору к одному из трех контактов клеммы 15 в верхней части штекерного соединения.
  8. Разъединить трехполюсный штекер электронного коммутатора (также возле задней стенки моторного отсека), подключить второй провод омметра по очереди ко всем трем клеммам в штекере.
  9. Нормативный показатель: при всех трех измерениях должны быть получены 0,5—1,0 Ом.
  10. Если это не так, следует заменить пакет катушек зажигания.

Проверка электронного коммутатора

Модели с 6-цилиндровым двигателем

  1. Снять штекеры со всех шести впрыскных форсунок.
  2. Отсоединить 4-полюсный штекер электронного коммутатора (возле задней стенки моторного отсека).
  3. Подключить светодиодный вольтметр к «массе».
  4. Свободный провод вольтметра подсоединять по очереди к контактам 1, 3 и 4 разъединенного штекера.
  5. Помощник каждый раз при этом проворачивает двигатель стартером.
  6. Светодиодный вольтметр должен вспыхивать при всех трех замерах, в противном случае следует проверить управление либо заменить электронный коммутатор.

Проверка датчика Холла

Модели с 4- и 5-цилиндровыми двигателями

  1. Отсоединить штекеры электронного коммутатора рядом с катушкой зажигания.
  2. Стянуть резиновый колпачок штекера датчика Холла (сбоку у распределителя зажигания) при подсоединенном штекере – для того чтобы стали доступны контакты штекера.
  3. Подсоединить вольтметр к клемме 2 (фиолетовый провод) и 3 (фиолетово-коричневый провод) штекера.
  4. Включить зажигание и медленно провернуть двигатель рукой, для того чтобы провернулась перфорированная диафрагма (триггер) распределителя, вошла в датчик Холла и вышла из него.
  5. Следить за измерительным прибором: он должен показывать 0—0,5 В, если диафрагма находится вне датчика Холла. Когда диафрагма находится внутри датчика Холла, показатель должен составлять минимум 4 В.
  6. Если нет никаких импульсов, значит, следует проверить питание датчика Холла:
  7. Отсоединить штекеры от распределителя и подключить вольтметр к обоим внешним контактам штекера.
  8. Включить зажигание, вольтметр должен теперь показывать минимум 9 В.
  9. В противном случае неисправны блок управления или проводка.

Проверка датчика Холла

Модели с 6-цилиндровым двигателем

Штепсельные соединения сзади в середине моторного отсека у модели с 6-цилиндровым двигателем


  1. Отсоединить все штекеры впрыскных форсунок.
  2. Стянуть резиновый колпачок штекера позади датчика Холла (штекер остается подсоединенным).
  3. Проверить светодиодным вольтметром наличие напряжения при включенном зажигании между клеммами 1 и 3 штекера (на штекере клеммы обозначены).
  4. Если нет напряжения — проверить проводку.
  5. Подключить светодиодный вольтметр между клеммами 2 и 3.
  6. Попросить помощника провернуть двигатель стартером.
  7. Светодиодный вольтметр должен замигать, в этом случае датчик Холла в порядке.

 Подсказка: при неисправности датчика Холла вовсе необязательно менять весь распределитель. Датчик Холла можно приобрести отдельно.

Проверка датчика частоты вращения вала двигателя

Модели с 6-цилиндровыми двигателями

На рисунке показано расположение контактов штекера датчика частоты вращения вала двигателя и момента зажигания.

Датчик частоты вращения расположен над зубчатым венцом маховика. Его штекерное соединение направлено вверх к держателю штекера на задней стенке моторного отсека, так что вовсе не нужно проводить измерения под автомобилем.

  1. Проверить прохождение провода от датчика к держателю на задней стенке моторного отсека, проверить надежность штекерного соединения и изоляцию на проводах.
  2. Электрическая проверка с точным омметром.
  3. Отсоединить черное трехполюсное штекерное соединение и подключить омметр к датчику между контактами 1 и 2.
  4. Омметр должен показывать 1 кОм, в противном случае датчик неисправен.
  5. Третий контакт – это экранирование кабеля.
  6. Подключить омметр для проверки экранирования теперь между контактами 1 и 3, а также между контактами 2 и 3.
  7. Омметр должен показывать Ом, в противном случае датчик неисправен.

 Подсказка: дальнейшая проверка – это снятие датчика и очистка его торцевой стороны. Грязь или замасливание на этом месте мешают работе. Учтите: никогда не снимайте держатель датчика, а только сам датчик. Если крепления датчика были ослаблены, его нужно заново регулировать в мастерской специальным инструментом.

Проверка датчика момента зажигания

Модели с 6-цилиндровым двигателем

Датчик момента зажигания установлен слева сзади непосредственно в блоке цилиндров. Проверять его следует через серое трехполюсное штекерное соединение на задней стенке моторного отсека.

Собственно проверка аналогична проверке датчика частоты вращения вала двигателя, которая описана в предыдущем разделе.

Проверка блока управления

Для блока управления (электронной системы зажигания либо системы зажигания и впрыска) не существует никакого метода проверки в обычном смысле этого слова. Однако причину неисправности вы можете найти после опроса памяти накопителя неисправностей (раздел Регулярное техобслуживание). Блок управления электронной системы зажигания расположен под правой обшивкой ножного пространства переднего пассажира. Для снятия нужно вывернуть крепежные винты и оттянуть обшивку вниз.

замена катушки зажигания ВАЗ 2106

Симптомы неисправности катушки зажигания

Неисправности катушки проявляются по-разному, но чаще всего автомобиль не заводиться. Стартер при повороте ключа зажигания вращается, но двигатель не реагирует.

Также наблюдаются:

  • нестабильное искрообразование;
  • двигатель троит;
  • снижение мощности;
  • плохо заводится;
  • на определенных оборотах ощущаются провалы в работе мотора;
  • авто неожиданно глохнет.

Причиной такого поведения автомобиля может быть механическое повреждение корпуса устройства. Трещина или скол образует утечку высоковольтного напряжения, на массу. Это приводит к снижению высокого напряжения и, как следствие, к нестабильному искрообразованию или образованию искры вне камеры сгорания.

Обмотка может греться, что указывает на межвитковое замыкание. По мере нагревания, изоляция проводов разрушается и со временем наступает полное замыкание электронной системы.

Симптомы не указывают конкретно на то, что бобина вышла из строя, и проявляются при других неисправностях.

проверка катушки зажигания мультиметром ваз 2114

Как проверить модуль зажигания на ВАЗ 2114

Модуль зажигания нужен в автомобиле нужен, чтобы вырабатывать ток высокого напряжения, от которого затем воспламеняются свечи зажигания. На разных автомобилях ВАЗ может быть установлен раздельный или блочный модуль зажигания. В модулях раздельного типа – для каждого цилиндра стоит отдельная катушка. В блочных модулях – одна катушка используется сразу для двух или для всех цилиндров. Нужно заметить, что блочный модуль зажигания гораздо проще снять, проверить и установить обратно, по сравнению с раздельным.

ВАЗ 2114 сейчас выпускается с блочным модулем зажигания, в устройство его катушки входят: сердечник, обмотка, вв-провода и клеммы с низким напряжением.

Как проявляется неисправность модуля зажигания:

– потеря тяги при увеличении скорости; – высвечивается сообщение – ошибка «Cheсk engine».

Примечание. Некоторые водители считают, что высоковольтные провода и модуль зажигания – это совершенно разные вещи, и если провода пришли в неисправность, то модуль от этого не пострадает. Это ошибка. Если провода повреждены, то искра может попадать неточно, в результате чего модуль зажигания может вообще перегореть.

Проще всего проверить модуль зажигания, установив аналогичный, исправный модуль зажигания, вместо своего. Если нет такой возможности, то можно обойтись мультитестером или обычной 12-вольтной лампочкой («контролькой»).

Проверка исправности модуля зажигания с помощью мультитестера

Проверка исправности обмотки

Установите мультитестер в режим омметра, для измерения сопротивления между выводами вторичной обмотки. Установите щупы на выводы к первому и четвертому цилиндрам, потом — ко второму и третьему (см. видео ниже). Обычно тестер показывает результат близкий 5.4 кОм (плюс — минус 0.1 кОм). Главное, чтобы сопротивление между парными выводами было примерно одинаковым. Если разница превышает 100 Ом, то это свидетельство выхода из строя вторичной обмотки.

Решение проблемы: замена модуля зажигания.

Проверка исправности вв-проводов

Нужно «прозвонить» колодку проводов. Установите мультитестер в режим вольтметра, отсоедините колодку проводов от модуля зажигания. Один щуп установите на контакт А, второй — на массу двигателя. Пусть кто-нибудь заведет двигатель (или покрутит стартером), а вы отметьте для себя показания дисплея. В норме, напряжение должно быть в районе 12 Вольт. Такую же манипуляцию проделайте и с другим контактом.

Если напряжения, как такового, вообще нет, то необходимо проверить предохранитель: возможно, он перегорел. На электронном блоке управления ВАЗ 2114 есть три предохранителя. Третий сверху, имеющий номинал 7.5 А – это предохранитель на модуль зажигания.

Электрического тока может не быть не только по вине перегоревшего предохранителя, но и из-за окисления или обрыва проводов, отхода контактов.

Видео: Как проверить модуль зажигания

Если видео не показывает, обновите страницу или нажмите здесь

Проверка исправности модуля зажигания с помощью «контрольки»

Если под рукой нет мультитестера, то проверить модуль зажигания поможет контрольная лампочка на 12 В. Один провод лампочки подключите к контакту колодки А, другой нужно замкнуть на корпус двигателя. Теперь пусть кто-нибудь заведет двигатель (или покрутит стартером), а вы смотрите на лампочку – она должна мерцать. Такую же манипуляцию проделайте и с другим контактом.

Как снять катушку зажигания ВАЗ 2114

1. Отсоединить клемму «минус» от АКБ.

2. Снять наконечники со свечей.

3. Отжать фиксатор, разъединить колодку низковольтных проводов от катушки.

4. Выкрутить болты крепления кронштейна от коробки передач и нижний болт крепления от блока цилиндров.

5. Снять катушку вместе с кронштейном.

6. Отсоединить от катушки высоковольтные провода.

7. Отвернуть болты крепления катушки к кронштейну.

Как проверить модуль зажигания на ВАЗ 2110 и ВАЗ 2114

Чтобы убедиться в исправности модуля зажигания на инжекторном 8-клапаннике, необходимо применить мультитестер в режиме омметра. Измерять следует сопротивление между парными выводами.

То есть, сперва замерьте сопротивление «вторичек» между выводами на 1 и 4 цилиндры, затем — на 2 и 3 цилиндры. Точные цифры можно узнать из руководств по эксплуатации конкретных моторов, но данная информация не имеет большого значения. Показатели просто не должны отличаться между собой, допускается амплитуда ±100 Ом. Если же сопротивление в парах разное, модуль подлежит замене.

Как проверить катушку зажигания

Тестирование КЗ выполняется этапами:

  • внешний осмотр;
  • проверка наличия напряжения;
  • измерение сопротивления с помощью омметра;
  • проверка на наличие искры.

При визуальном осмотре выявляются механические повреждения поверхности, наличие масляных потеков, грязевых отложений, надежность соединений и контактов электросети. Для проверки поступления напряжения на узел нужно включить зажигание и замерить вольтметром напряжение между выводом «Б» и массой. Оно должно быть 12 В. Если напряжение не поступает, то проблема в замке зажигания.

Для проверки обмоток мультиметр нужно установить в режим измерения сопротивления. Для проверки один щуп мультиметра соединяют с выводом обеих обмоток, второй щуп соединяют с выводом первичной обмотки. В этом случае прибор покажет сопротивление первичной обмотки (автор видео — altevaa TV).

Присоединив один щуп тестера к выводу первичной обмотки, а второй к центральному выводу КЗ можно измерить общее сопротивление обеих обмоток. Этим способом можно получить и значение сопротивления вторичной обмотки.

При замерах сопротивления на обмотках показания должны соответствовать следующим значениям:

  • для первичной обмотки – 3-3,5 кОм;
  • для вторичной обмотки – 5-9 кОм.

Если значения отличаются от приведенных выше, узел неисправен и требует ремонта. Признаком неисправности КЗ есть наличие замыкания на массу.

Проверка обмоток на замыкание

Нельзя проводом высокого напряжения прикасаться к корпусу мотора, так как это приведет к пробою обмотки КЗ и выведет ее из строя.

В автомобилях ВАЗ 2106 с инжекторным двигателем нет прерывателя-распределителя, используется две КЗ, которые находятся на крышке головки блока цилиндров. Напряжение в сети проверяется специальным контролером. Частой причиной неисправности КЗ является перегрев или межвитковое замыкание обмоток. Это происходит если двигатель эксплуатируется с чрезмерными зазорами свечей для искры или, если нет контакта в соединениях.

Характерные неисправности узла и способы их устранения

Частой причиной выхода из строя детали — это неисправные высоковольтные провода и свечи. КЗ часто барахлит, если продолжительное время включено зажигание, а двигатель при этом не работает. При повышенной температуре изоляционный материал обмоток высыхает и осыпается. Это становится причиной короткого замыкания. КЗ приходит в негодность, ее следует заменить.

Возможной причиной неработающей КЗ может быть некачественный контакт с электропроводкой. В этом случае нужно подтянуть контакты, очистить клеммы от окисления.

Причиной неисправности часто бывает слабая искра. При этом искра не может пробить зазор, превышающий расстояние больше 5 мм. Исправный узел должен пробивать зазор около 15 мм. Иначе КЗ неисправна и требуется ее замена.

КЗ на ВАЗ 2106

Как определить неисправность катушки зажигания

В принципе, существует несколько методов проверки исправности катушки зажигания, но не все из этих методов безопасны. Так например, советуют завести мотор и по очереди отключать провода от каждого цилиндра. Так вы определите какая катушка неисправна. Но подобная диагностика может серьезно повредить, а то и вывести из строя электронный блок управления двигателем. И тогда уж ремонт потребуется гораздо более сложный, а главное дорогой.

Можно провести замеры сопротивления и сломанная катушка даст показания отличные от других да и от нормы характерной для системы данного автомобиля.

Ну а у профессионалов имеется специальное оборудование, которое позволяет просканировать всю электрику автомобиля и определить, где прячется поломка или сбой. Последний способ, хотя и несколько затратен, за то полностью безопасен для автомобиля.

Если проблема не в самой катушке, а в проводке, можно просто завести мотор в темноте, поднять капот и смотреть, где проскакивает искра. Но это уже, как бы не совсем о катушке.

проверка катушки зажигания ваз мультиметром

Как проверить катушку зажигания на автомобилях Лада

Машина дергается, пропала тяга, чувствуется вибрация или двигатель троит, все это является симптомами неправильной работы индивидуальной катушки зажигания (ИКЗ). Другие признаки неисправности катушки зажигания — наличие ошибок 0301, 0302, 0303 и 0304, указывающие на пропуски воспламенения в одном из цилиндров. Рассмотрим несколько простых способов, как проверить катушку зажигания своими руками.

Стоит отметить, что процесс проверки ИКЗ на современных автомобилях Лада (XRAY, Веста, Ларгус, Гранта, Калина и Приора) не имеет существенных отличий. Все действия выполняются аналогично.

Визуальный осмотр ИКЗ

Снимите катушки зажигания с двигателя, используя торцевой ключ на 10 или Torx E8 (в зависимости от модели силового агрегата). Внимательно осмотрите извлеченные катушки. На них не должно быть трещин, повреждений резинового колпачка, оплавления или вытекания пластмассы. Пружина, располагающаяся внутри катушки должна быть в правильном положении.

Проверка катушки зажигания мультиметром

Проверка напряжения на выводе колодки проводов:

  1. Отсоединить колодку с проводами от катушки зажигания (на двигателе h5M для доступа к катушкам 1 и 2 цилиндров снимаем впускной трубопровод).
  2. Включить зажигание и измерить напряжение на выводе 3 колодки жгута проводов (нумерация выводов есть на катушке зажигания).
  3. Напряжение на выводе должно быть не менее 12 В. Если оно меньше или его нет, значит разряжен аккумулятор, есть неисправность в цепи питания или неисправен блок управления двигателем (ЭБУ).
  4. Выключить зажигание.

Как проверить сопротивление катушки зажигания:

  1. Ставим на мультиметре переключатель в положение 200 Ом и замыкаем щупы (на экране будет погрешность прибора, которую нужно будет вычитать из показаний во время проверки).
  2. Проверяем первичную обмотку катушки зажигания, подсоединяя щупы прибора к контактам.
  3. Сопротивление между выводами 1 и 3 должно быть близком к нулю (около 1 Ом).
  4. Сопротивление между выводами 1-2 и 2-3 должно быть большим (стремиться к бесконечности).
  1. Устанавливаем на мультиметре переключатель в положение 2000 кОм (или 2 МОм).
  2. Проверяем вторичную обмотку катушки, подсоединяя красный щуп к пружине внутри резинового колпачка, а чёрный — к контакту 2.
  3. Для хорошего контакта лучше всего снять резиновый колпачок с катушки и подсоединять щуп прямо в контакт катушки, предварительно очистив его от налета.
  4. Сопротивление должно быть около 300-400 кОм.

Внимание! Сопротивление вторичной обмотки катушки зажигания сильно зависит от её температуры. Выполняйте проверку, когда катушка полностью остыла

Сравните сопротивление всех четырех катушек зажигания между собой. Определить неисправную катушку зажигания можно по сильно отличающимся значениям, при условии, что все катушки одного производителя.

Процесс также показан на видео:

Проверка катушки зажигания своими силами. Видеоинструкция ЗР:

Самой простой проверкой катушек зажигания является перестановка их местами. Если пропуски воспламенения поменяют цилиндр, значит эта катушка не рабочая. Для более точного определения неисправности следует использовать специальное оборудование (например, разрядник или осциллограф).

Схема катушки зажигания ВАЗ 2106

Штатная катушка зажигания ВАЗ 2106 представляет собой герметичный технический сосуд, наполненный специальным маслом, с магнитопроводом разомкнутого типа. Принципиальная схема системы зажигания расположена ниже:

где: 1 – генератор; 2 – замок зажигания; 3 – трамблер; 4 – кулачок трамблера; 5 – свечи; 6 – катушка зажигания; 7 – АКБ.

Правильное подключение катушки зажигания ВАЗ 2106 можно посмотреть здесь:

Проверка катушки зажигания:

  1. На начальном этапе необходимо узнать, как «приходит» ток на катушку зажигания, для чего: включаем зажигание и делаем мультиметром замер напряжения при включенном зажигании на контакте Б+ изделия и массы, который должен составлять 12 В. Если напряжение отсутствует, то причина – в замке зажигания.
  2. Чтобы завести «движок» в аварийном режиме, необходимо положительный провод с АКБ соединяют с креплением Б+ «бобины». Если же ток «приходит» на катушку зажигания при отсутствии искры, то необходимо протестировать резистентность обоих контуров (обмоток) изделия.
  3. Для произведения измерений значений резистентности обмотки первичного типа «крокодильчики» мультиметра подсоединяют к 2 контактам катушки по бокам изделия, при этом измеритель должен выдавать значения замеров 3-4 Ом.
  4. Для произведения измерений значений резистентности обмотки вторичного типа «крокодильчики» мультиметра подсоединяют следующим образом: первый – к основному выходному контакту катушки, а второй – к контакту сбоку, при этом измеритель должен выдавать значения замеров 7-9 кОм.

При рабочей катушке зажигания ВАЗ 2106, цена которой является допустимой для многих автолюбителей, причина, в основном, кроется в прерывателе-распределителе. Запрещается допускать длительную проверку на искровой «пробег» между проводкой и массой, это может спровоцировать дефект «бобины». Из-за увеличенного расстояния катушка зажигания «пробивает» изнутри.

Неисправности катушки зажигания ВАЗ 2106

Существуют отдельные неисправности катушки зажигания, которые приводят к замене изделия. К ним относятся внешние механические деформации изделия и обрывы в обмотках катушки. Как неисправности катушки зажигания ВАЗ 2106, классифицируется такое состояние, когда греется катушка зажигания до высокой температуры.

Небольшое нагревание изделия – обычное состояние этой детали при включенном зажигании и замкнутых контактах трамблера при контактной системе зажигания. В случае сомнения в работоспособности этой детали системы зажигания рекомендуем проверить катушку на резистентность обеих обмоток изделия.

2018 Легкое дело

Внимание! Информация, опубликованная на портале, предназначена только для ознакомления. Обязательно проконсультируйтесь с квалифицированным специалистом

Все авторские права принадлежат их правообладателям

Как можно проверить исправность катушки зажигания

Несмотря на то, что конструкция бобины, на первый взгляд, проста, все же возможна и неисправность катушки зажигания. Симптомы дефектов при этом схожие. Двигатель начинает работать неустойчиво, «троить», возникают провалы в работе. Двигатель может просто не завестись.На новых автомобилях о неисправности сообщит лампочка «CHECK ENGINE».

Раньше катушку частенько проверяли старым «дедовским» способом. Проворачивая двигатель, проверяли наличие искры между свечей и «массой» автомобиля. В современных двигателях такие опыты могут привести к печальным последствиям. Вы можете повредить не только катушку зажигания, но и другую сложную электронику автомобиля.
Рассмотрим наиболее частые неисправности катушки зажигания, симптомы и методы их диагностики. Например, греется катушка зажигания.
В принципе катушка и должна греться, но не запредельно. При длительной эксплуатации, хотим мы или нет, происходит «старение» изоляции. И этот процесс характерен не только для бобин. В результате ухудшения изоляционных свойств диэлектриков в катушке растет риск внутреннего короткого замыкания и, как следствие, перегрева. Если температура поднимается выше 150 градусов, то, скорее всего, катушка подлежит замене.

Обзор

: ВАЗ 21033 1982 года - Лада 1300 для Советов

Все знают его по экспортному названию «Лада», но на самом деле его звали ВАЗ, и именно так его знали в Советском Союзе. Как и все другие советские автомобилестроительные компании, ВАЗ - это аббревиатура от Волжского автомобильного завода (Волжский автомобильный завод). Это не следует путать с автомобилями «Волга» производства ГАЗа, Горьковского автомобильного завода или Горьковского автомобильного завода, расположенных примерно в 600 км к юго-востоку.

Модель 2103, как и все Лады этой серии, с 2101 по 2107, основана на Fiat 124 Special 1966–1974 годов.Созданный как автомобиль для народа, при преобразовании из Fiat в ВАЗ автомобиль лишился большинства вещей, которые можно было бы назвать роскошью. Кроме того, кузов и шасси были изменены, чтобы противостоять суровому советскому климату; более толстая сталь, лучший обогреватель, увеличенный дорожный просвет и новый двигатель, разработанный Fiat. ВАЗы и Лады 2100-й серии, также известные как Classic, Riva, Signet, Laika или Kalinka в зависимости от рынка, производились с 1970 по 2012 год в России, а 2107 все еще производится в Египте!

ВАЗ 21033, изображенный здесь, - одна из самых редких моделей.21033 была менее дорогой версией базового ВАЗ 2103. Различия между ними ограничиваются тем, что 21033 с 1,3-литровым двигателем мощностью 70 л.с. и 1,5-литровым двигателем мощностью 75 л.с. У 2103 также было радио с одним динамиком, а у 21033 - нет. Тем, кому посчастливилось приобрести новый ВАЗ, могли быть предоставлены варианты некоторых моделей, которые включали в себя размер двигателя или кузов-универсал. Цена 21033 составляла 8617 рублей, тогда как цена на более мощный 2103 в 1982 году составляла 8667 рублей.Что и говорить кто мог выбирать, выбрал 2103.

История изображенной на фото 21033 состоит в том, что она была выиграна в государственной лотерее какой-то женщиной в 1982 году. Поскольку она не покупала машину, ей не предоставили выбор модели, поэтому она получила то, чего никто не хотел. После тридцати лет эксплуатации и злоупотреблений ВАЗ был приобретен молодым российско-американским энтузиастом советских автомобилей по имени Роман. За исключением краски, он реставрировал в основном сам в Украине, а затем отправил машину в Нью-Йорк два года назад.После оформления соответствующих документов на федеральном уровне и уровне штата, автомобилю были выданы номерные знаки штата Нью-Йорк.

Реставрация автомобилей может быть разной формы и качества; например, у меня есть личное неприязнь к автомобилям, которые якобы были восстановлены до заводского уровня, но на самом деле они отреставрированы и поэтому превосходят те, что были новенькими. Чрезмерное восстановление любой машины Восточного блока было бы довольно простой задачей, учитывая их первоначальное качество сборки, и именно здесь Роман проявил особую осторожность.Автомобиль был улучшен там, где это казалось практичным, поэтому удалось избежать заводских проблем, таких как плохие зазоры между панелями и перегибы.

Каждая использованная деталь была оригинальной заводской деталью, многие из которых гордо украшены логотипом CCCP, также известным как «Сделано в СССР». Совершенно новые детали использовались в нескольких редких случаях, но большинство из них были старыми, восстановленными до первоначального состояния. Поскольку эти автомобили были в производстве так долго, Роману не всегда было легко найти оригинальную деталь года выпуска.Одним из таких примеров были передние крылья, которые различались по стилю, но не по установке. Замена заржавевших оригинальных крыльев больше не была доступна, поэтому крылья от более новой модели должны были быть адаптированы для правильной установки боковых маркеров и отделки салона. Оригинальны также стальные диски с хромированными накладками, вплоть до отсутствия центральной крышки.

Все детали салона оригинальные, в том числе обивка сидений. Поразительно, но такой предмет роскоши, как задний центральный подлокотник, был стандартным, но подголовники не были добавлены до более позднего выпуска.Ремни безопасности с ручным приводом обеспечивают безопасность мирового класса, а многие детали интерьера напоминают знакомые Fiat. Где мог, Роман добавил заводские аксессуары, такие как заводское радио и моно-динамик, установленный под ним; на нужной частоте очень слышно систему зажигания. Другие интересные функции разработаны с учетом требований безопасности, например, быстросъемные щетки стеклоочистителя и боковое зеркало, которые часто воровались в коммунистической России.

Передние сиденья практически не поддерживают, но при этом они удобны и кажутся упругими, как старые сиденья Mercedes-Benz.Они производят впечатление сидящего, а не сидящего. Задняя скамья имеет такое же пружинистое ощущение. Меня действительно впечатлило количество ног и места для головы для такой маленькой машины; современная 3-я серия не была бы просторнее, за исключением того, что ВАЗ был намного уже, имел меньшие двери и гораздо меньшие габаритные внешние размеры. Это маленькая машина по современным меркам, ее почти можно обнять!

Багажник облицован заводским виниловым покрытием, которого я никогда раньше не видел, так как это было чем-то, что, вероятно, было легко разорвать и поэтому быстро выбросить.Полноразмерное запасное колесо плотно прилегает к левой стороне и дополняется двумя наборами инструментов и ножным воздушным насосом, все заводские детали. Да, по сегодняшним меркам это может показаться ошеломляющим, но от владельцев ВАЗов требовалось, чтобы мелкое обслуживание и ремонт выполнялись самостоятельно. В правой части багажника находится бензобак, который в некоторых других моделях Fiat был перенесен под заднее сиденье.

В городе маленький ВАЗ отлично справляется с пробками, но немного борется на скоростях шоссе.Пиковая мощность в 70 л.с. и квадратная форма просто не позволяют ему путешествовать, как S-класс или даже новый Hyundai Accent. И при этом, поскольку он был спроектирован во времени и в месте, где автострад просто не существовало, скорость более 60 миль в час редко достигалась и считалась быстрой. Двигатель имеет узкий диапазон мощности и не любит вращаться на скоростях, приближающихся к красной черте. Сцепление, рычаг переключения передач и рулевое управление создают ощущение органичного, беспрепятственного механического соединения с двигателем и шасси; это можно почувствовать и услышать.Судя по личному опыту вождения аналогичных автомобилей на большие расстояния, в наши дни это удивительно уникально, но становится утомительно.

Когда упал железный занавес, люди в Восточной Европе первым делом бросили свои дрянные коммунистические машины. Им нужно было что-нибудь, что угодно, с большей мощностью, большей надежностью и улучшенной экономией топлива. Они хотели иметь возможность слышать радио во время вождения и иметь достаточно мощности, чтобы безопасно обогнать трактор на узкой двухполосной дороге.Со временем у них развился вкус к статусу, который лучше всего проявляется в автомобилях. Однако в последние годы автомобили Восточного блока приобрели культовый и патриотический характер. Люди хотят их восстановить и сохранить. Для многих из тех людей, которые когда-то ненавидели, но теперь очаровательные автомобили, представляют собой важную эпоху в истории, которая свидетельствует о стойкости и победе над коммунистической тиранией.

Если вы хотите узнать больше об автомобилях Восточного блока, я предлагаю эту страницу в Facebook.Кроме того, в прошлом я рассматривал FSO Polonez и Lada Niva. Время от времени я пишу на Hooniverse статьи о странных и малоизвестных автомобилях и грузовиках, которые живут и умирают на улицах Польши; см. множество ссылок в этом сообщении.

Камил Калуски - редактор сайта Hooniverse.com на восточном побережье. Там можно найти его рассказы о восточноевропейских автомобилях, гонщиках за 500 долларов и прочей разной автомобильной атрибутике.

Связанные

EL проводка ВАЗ 2106.Электрическая схема ВАЗ. Фотогалерея "Основные неисправности АКБ"

.

Настоящее Схемы электрооборудования ВАЗ 2110 1996+ Г.В. Для более активных водителей на базе этого двигателя была разработана 16-клапанная версия с бензиновым двигателем рабочим объемом 1,5 литра. Обладая мощностью 94 л.с., с двухвинтовой головкой цилиндров, обеспечивающими повышенные показатели мощности (69 кВт) и крутящего момента (130 Н · м), позволяя автомобилю иметь улучшенные динамические качества. Автомобиль, оснащенный таким мотором, имеет индекс ВАЗ 21103, максимальная скорость составляет 185 км / ч, а для разгона до «сотни» требуется всего 12.5 сек. Эти модификации на дорогах встречаются все чаще, как и 2-литровые 150-сильные версии ВАЗ-21106 STI - достаточно экономичные, выразительные и дорогие. Еще двигатель Opel X20xEV с двухступенчатой ​​16-клапанной ГБЦ и системой точечного впрыска позволяет разогнаться до 205 км / ч. С ним стокилометровый барьер преодолевается всего за 9,5 с. Еще есть боевой 240-сильный (!) ВАЗ-21107 «Ралли» 2.0 V16 со специальной трубчатой ​​рамой безопасности, встроенной в кузов. Его максимальная скорость составляет 220 км / ч, а время разгона до 100 км / ч занимает всего 7 с! Но он им сделан, только по заказу спортсменов, и он того стоит - как раллийные иномарки: дорого (22 тысячи долларов).Надо сказать, что некоторые отечественные тюнинговые фирмы создают (даже без использования дорогих импортных комплектующих) вполне удачные скорости или, наоборот, комфортные версии «десятки», динамика, управляемость которых значительно улучшена во время движения.

Есть полноприводные версии «десятки» спортивной или переплетенной направленности, но они либо экспериментальные, либо малосекторные, а потому дорогие.

Схема соединений системы генератора

1 - аккумуляторная батарея;
2 - генератор;
3 - монтажный блок;
4 - выключатель зажигания;
5 - Контрольная лампа заряда аккумуляторной батареи расположена в комбинации приборов

Подключение стартера - схема


1 - аккумуляторная батарея;
2 - генератор;
3 - стартер;
4 - Замок зажигания

Схема системы зажигания ВАЗ 2110

Электрические схемы ВАЗ 2101 и 2102 несколько отличаются от схемы ВАЗ 21011 и 21013, для этого мы разместили несколько схем для лучшего ознакомления, с подробным обозначением всех узлов.

  • 1. Освещение
  • 2. Пинтарники
  • 3. Указатели боковых поворотов
  • 4. Аккумулятор
  • 5. Реле контрольной лампы заряда аккумулятора
  • 6. Генератор
  • 7. Стартер
  • 8. Освещение Системное освещение
  • 9. Свечи
  • 10. Датчик контроля давления масла
  • 11. Датчик индикатора охлаждающей жидкости
  • 12. Звуковые предупреждающие сигналы
  • 13. Распределитель зажигания или трамблер
  • 14.Elvigitel очиститель лобового стекла
  • 15. Датчик аварийного падения уровня тормозной жидкости
  • 16. Катушка зажигания или бабина
  • 17. Регулятор напряжения
  • 18. Выключатель очистителя лобового стекла находится в насосе омывателя
  • 19. Обогреватель салона Elvigator
  • 20. Лампа освещения Bardac
  • 21. Резистор Extreme, отопитель Elvigator салонный автомобиль
  • 22. Розетка для переноски
  • 23. Переключатель типа ручных тормозов
  • 24.Выключатель стоп-сигнала
  • 25. Уровень проблем реле
  • 26. Выключатель обратного света
  • 27. Предохранительный блок
  • 28. Реле ручного тормоза
  • .
  • 29. Реле очистителя лобового стекла
  • 30. РЕЖИМЫ РЕЖИМОВ РЕЖИМОВ СОВМЕСТИМЫХ РЕЖИМОВ
  • 31. Прикуриватель
  • 32. Плафимон освещения Выключатель находится в стойках задних дверей
  • 33. Выключатели освещения автомобиля, расположенные в стойках передних дверей
  • 34. Плафоны
  • 35.Замок или выключатель зажигания
  • 36. Комбинация приборов
  • 37. Указатель температуры охлаждающей жидкости
  • 38. Дальний свет фар
  • 39. Наружное освещение
  • 40. Поворот указателей поворота
  • 41. Проверка заряда аккумулятора
  • 42. Проверка давления моторного масла автомобиля
  • 43. Управление ручным тормозом и уровень тормозной жидкости
  • 44. Указатель уровня бензина в баке автомобиля
  • 45. Контроль предельного запаса топлива
  • 46.Комбинация осветительных приборов приборная
  • 47. Выключатель звукового предупредительного сигнала
  • 48. Выключатель фар
  • 49. Выключатель указателей поворота
  • 50. Выключатель наружного освещения
  • 51. Переключатель приборной панели
  • .
  • 52. Выключатель очистителя лобового стекла
  • 53. Датчик индикации уровня и запаса топлива в баке автомобиля
  • 54. Лампа освещения багажного отделения
  • 55. Фонари задние
  • 56. Освещение Освещение Освещение
  • 57.Лампа освещения заднего хода автомобиля
  • 58. Заглушки колодок задней балки проводов, конструктивное расположение на ВАЗ 2102
  • 59. Освещение потолка задней части автомобиля ВАЗ 2102

Основная особенность разводки ВАЗ 2106 электрика в том, что она однопроводная. Поэтому интересно посмотреть на разводку, которая выполняет 2 роли: плюс и минус. Также важно знать, что все электрическое оборудование в машине предназначено для определенного рабочего процесса.

Что касается самого автомобиля, то уже многие знакомы с функциональными возможностями автомобиля ВАЗ 2106, как под капотом, так и в багажнике.Эту машину можно настроить под себя, как только пользователю будет удобно. Но даже такая всем известная машина, как ВАЗ 2106, может снова чем-то удивить.

Элементы электропроводки, как и любой другой элемент, отвечающий за работу автомобиля, в полном объеме имеет свои характеристики, а схему электропроводки в свою очередь:

  • активирует электрические цепи с помощью замка зажигания ВАЗ 2106;
  • соединяется с аккумулятором через блок предохранителей;
  • проводит электротестирование ключевых узлов.

Исходя из всего вышесказанного, все неисправности нужно начинать искать с замка зажигания, ведь большая часть ответственности ложится на него. Сам ключевой узел не только отвечает за управление всей системой зажигания в машине, но и выполняет функцию безопасности. Также он позволяет буксировать машину.

По каким причинам нужно ремонтировать замок зажигания

Замок зажигания такой классической машины, как ВАЗ 2106, имеет 4 режима работы, которые отличаются выполнением электрических функций.

  1. Нулевой режим практически не отвечает, только питает некоторые провода.
  2. Первый режим позволяет работать не только с бегущими кострами, но и с туманом, щеточными щетками и поддерживает работу обогрева автомобиля.
  3. Второй режим отвечает за работу поворотников, приборной панели и систем зажигания.
  4. Третья позиция питает терминал.

Замена замка зажигания может понадобиться однажды практически каждому водителю.Это можно объяснить тем, что некоторые водители теряют ключи от зажигания, а как завести машину без ключей?

Ну а если говорить о классической машине, то, скорее всего, водитель ВАЗ 2106 уже имел дело с физическим износом некоторых деталей, в данном случае речь идет о личинке замка. Если провода в замке зажигания уже выглядят подозрительно, то в этом случае замену проводки нужно произвести как можно быстрее, чтобы не доводить ситуацию до короткого замыкания.

Как поменять замок зажигания

Для замены замка зажигания необходимо выполнить следующие действия:

  • отключить аккумулятор;
  • открутите все винты кожуха на колесе и снимите его;
  • перевести ключевой узел в позицию «0»;
  • вставка вшивается в отверстие для снятия фиксатора;
  • пометить контактные провода, чтобы в дальнейшем не перепутать;
  • установите новую блокировку и снова выполните инструкции, но наоборот.

Удобно, что схема подключения сделана так, что для смены всей контактной группы замок зажигания не нужен вообще. Но ни в коем случае не стоит реально «подтягивать» все одной рукой, потому что обратно все установить раньше не получится.

Что касается закупки запчастей, то в данном случае это нужно делать у проверенных поставщиков, ведь сейчас на рынке подделки. В ВАЗ 2106 применены только качественные комплектующие. Необходимо помнить, что корпус оригинального замка зажигания сделан аккуратно, ровно по краям и сверху, и голограмму нельзя аккуратно сорвать.

Отличительной особенностью подделки будет плавное и точное движение ключа в замке, в подделках обычно дается не так просто.

Преимущества бесконтактного зажигания

Электросхему можно охарактеризовать по-разному. Бесконтактное зажигание - популярный вид тюнинга классических моделей автомобилей, и ВАЗ 2106 здесь не исключение. Минусов у такого типа зажигания нет. Главное преимущество - экономия бензина, двигатель работает максимально чисто, а запуск зимы происходит равномерно, разгон автомобиля становится более комфортным.Но главным плюсом остается плавная работа двигателя.

Важно знать, что чем меньше будет работать механизм, двигатель ВАЗ, тем дальше можно будет оставить на этой машине. А если знать, за какие схемы отвечают, то ремонт основных деталей можно провести своими руками.

Схема подключения ВАЗ 2106 такая же, за исключением некоторых элементов. Датчик здесь импульсный, он создает колебания, которые попадают в транзисторный ключ. Из-за этой подачи в системе появляются другие импульсы.


Схема ВАЗ 2106 не так сложна, как кажется. В машине много других сложных сюрпризов, но это уж точно не схема проводки. Необходимо знать и понимать, насколько важно разбираться с тем, что это электрическая схема ВАЗа и на что она влияет, и есть ли сходство с другими моделями, например с ВАЗ 21063. И не важно сколько лет авто, какого года или века выпуска, информация о машине всегда будет актуальной.

Электросхема ВАЗ может быть идентична другим моделям, как и другие элементы и механизмы, например, схема двигателя. Удобно, что запчасти к таким машинам продаются на каждом авторынке, это касается всего электрооборудования. В классических автомобилях очень легко запомнить, что из себя представляет силовик, ведь аналоги его встречаются довольно часто, поэтому во всей «классике» элементы электропроводки могут быть идентичными. Бояться таких машин не стоит, здесь все элементы понятны простому русскому человеку.Поэтому многие не покупают новые автомобили, а проводят тюнинг старых агрегатов и активно используют уже много лет.

Типовая схема подключения ВАЗ 2106 сделана с учетом однопроводного принципа соединения элементов электрооборудования автомобиля. Это означает, что минусовые контакты электронных устройств выводятся на т. Н. «Массовый» автомобиль, а проводное подключение дает только положительные выводы.

Электромонтажное устройство автомобиля

Такой принцип интеграции электронных компонентов в систему электропитания автомобиля на практике реализуется в виде соединений:

  1. Активные электрочаши автомобиля активируются с помощью замка зажигания.
  2. Электронные устройства, обеспечивающие поддержание необходимой степени безопасности при эксплуатации автомобиля, подключаются к аккумуляторной батарее через блок безопасности.
  3. Детали шкафа всех агрегатов "шестерки" являются хорошими проводниками тока.

Важно: При проведении ремонтных и профилактических работ на автомобиле необходимо обесточить проводку, сняв минусовой провод с клеммы Аккорд, иначе несанкционированное прикосновение к контактному инструменту АКБ может привести к КЗ.Для наглядности электронная схема. Электропроводка ВАЗ 2106 размещена на нашем интернет-ресурсе, и автомобилисты могут использовать ее для необходимых испытаний.

При самостоятельном обслуживании транспортного средства необходимо определить причину той или иной неисправности узлов электрооборудования редуктора. Устранение неисправностей следует начинать с выключателя зажигания, предназначенного для:

  • Контроль исправности системы зажигания;
  • Координация работы систем защиты и предотвращения автомобильных выбросов;
  • буксирная «шестерка» с исправной «аварией».

В автомобиле ВАЗ 2106 схема подключения включает следующие элементы:

  • АКБ с контактом минусового провода на кузове ТС;
  • стартер с разъемом «50» от замка зажигания через пусковое реле;
  • генераторное устройство;
  • блок безопасности;
  • выключатель зажигания;
  • Регулирующее реле
  • .

Принцип работы электрооборудования ВАЗ 2106

Выключатель зажигания имеет 4 положения, при возбуждении каждого из которых переключаются переключатели определенных разъемов и контактов:

  1. В положении «0» ток АКБ транслируется только на разъемы 30 и 30/1, остальные обесточены.
  2. В положении «I» ток подается на разъемы 30-int и 30 / 1-15, при этом «габариты», очиститель лобового стекла, вентиляторная система обогрева отопительного комплекса находятся под напряжением.
  3. В положении «II» к ранее задействованным разъемам дополнительно подключается контакт 30-50. При этом в цепочку включаются система зажигания, стартер, датчики панели, «габаритов» и «поворотников».
  4. В позиции «III» задействованы только «размеры», Klakson и очистители ветровых и кормовых стекол.При этом ток доступен только для разъемов 30-int и 30/1.

Ряд автомобилей данной марки оснащены такими устройствами, как комплекс подогрева подающего стекла, электроавтоматика «Виндер», световое реле и др. Ток питания к этим приборам идет отдельной линией через выключатель зажигания на замке зажигания. ключевые позиции «I» и «II».

Важно: Поскольку бачок омывателя изготовлен из материала ПВХ и является диэлектриком, электродвигатель дополнительно снабжен отрицательным проводом, и при работе с ним следует использовать диэлектрическую защиту на разъемах.

В «шестерке» по току в постоянном режиме работают следующие цепи питания: Клаксон, стоп-сигналы, «Авария», прикуриватель, вилка для «переноски», панель приборов. Ведущие цепи оборудования электрооборудования предназначены для защиты предохранителей предохранителей, которые размещены в двух специальных блоках (основном и запасном), расположенных со стороны водителя под панелью приборов.

Одним из элементов электросхемы ВАЗ 2106 является блок безопасности, конструкция которого не удовлетворяет современным требованиям к содержанию электронного оборудования.Недостатки:

  • нестабильное соединение предохранителя и гнезда приводит к появлению складских помещений;
  • при работе предохранительный элемент подвержен нагреву, что негативно сказывается на расположении гнезд навесного оборудования поблизости;
  • низкая стоимость сменных предохранителей не гарантирует их надежности, поэтому проверку этого блока следует проводить регулярно.

Использование т. Н. «Жучки» могут повлечь за собой возгорание из транспортного средства, т.к. вероятность возникновения КЗ велика.Существует полностью безопасный вариант модернизации штатных изделий, в котором подлежат установке ножевые предохранители, посадочные места отлично интегрированы в блок безопасности.

Преимущества ножевых предохранителей:

  • устойчивый контакт изделия с местом крепления;
  • элемент плавкого типа замазанный в ПВХ-корпусе прозрачного типа;
  • динамический отвод тепла за счет увеличенной площади контакта.

Важно: Шестигранный прибор, проводка к нему, а также к аккумулятору, стартеру, катушке, оптике и некоторым другим элементам не оснащены предохранительными элементами.

Реализовал электросхему ВАЗ-2114 максимально простым способом. Функцию провода, передающего отрицательный источник питания, выполняет кузов автомобиля. Эта схема используется в большинстве современных автомобилей. В конструкции электропроводки отсутствуют сложные узлы, каждый водитель может выполнять техническое обслуживание и ремонт самостоятельно. Главное - уметь разбираться с электрическими цепями.Не нужно знать наизусть все провода и то, как конкретно узел они отвечают. Вы должны уметь ориентироваться в сложной проводке.

Основные характеристики

Основная особенность схемы разводки WAZ-2114 заключается в том, что необходимо питать все узлы, обеспечивающие впрыск топлива:

  1. Electronasus fuel.
  2. Форсунки в топливной рампе.
  3. Системные датчики.

Также питание подается на электронный блок управления и систему зажигания.Причем были установлены только модули зажигания, которые, по сути, представляют собой выключатель со встроенными катушками (всего их две). Но на 16-клапанных двигателях ставилось по одной катушке на каждую свечу. Такая схема более совершенна, так как при выходе из строя катушки откажет только один цилиндр.

В целом вся машина основана на конструкции предшественника - ВАЗ-2109. Такой же формы кузова использованы элементы подвески, зажигания и подачи топлива, одинаковые даже задние фонари. Но есть существенные отличия в конструкции двигателя, коробки передач.Намного привлекательнее выглядит новый европеец. В нем используются более привлекательные датчики и другие устройства.

Схема электропроводки автомобиля

Общую схему электропроводки ВАЗ-2114 можно разделить на несколько составляющих:

  1. Система наружного освещения.
  2. Система зажигания.
  3. Подача топлива.
  4. Управление двигателем (датчики, исполнительные устройства и ЭБУ).
  5. Пуск двигателя (стартер).
  6. Электроэнергия (аккумулятор и генератор).
  7. Системы дополнительного оборудования - дворники, омыватель, печка, подогрев зеркал, сидений и стекол, прикуриватель и др.

Абсолютно все цепи, которые подключены к АКБ, защищены предохранителями. Они устанавливаются под капотом (как и у предшественника ВАЗ-2109).

Переключение происходит с помощью электромагнитных реле. Они позволяют избавиться от утечки большого тока на кнопки при включении мощных потребителей. Причина - При прямом включении больших токов выходят из строя кнопки и подгорают контакты. В этом плане электромагнитные реле намного надежнее.

Система запуска двигателя

В схеме подключения ВАЗ-2114 (инжектор и карбюратор, если в системе) обязательно присутствует стартер. С его помощью двигатель заводится. В этом случае аккумулятор действует как источник питания.

Пускатель состоит из таких компонентов:

  1. Обмотка статора (неподвижная часть).
  2. Обмотка вращающаяся (возбуждение).
  3. Bendix предназначен для механического соединения ротора стартера и поворота маховика на коленчатый вал.Состоит из вилки привода, обгонной муфты и шестерен.
  4. Реле втягивающее - ведет бендикс и силовые контакты.
  5. Чехлы, щеточный узел и другие детали.

Как работает стартер?

Питание стартера идет напрямую от АКБ - с верхнего выхода реле втягивающего идет на плюс Работа системы запуска происходит по такой схеме:

  1. При повороте ключа зажигания запитываются все компоненты топливной системы , ЭБУ.
  2. При установке ключа в положение «Пуск» питание поступает на управляющий выход тягового реле.
  3. Гниющие обмотки создают магнитное поле, которое заставляет сердечник двигаться.
  4. Силовые контакты замыкаются, и ротор начинает вращаться.
  5. Bendix одновременно перемещается вдоль оси ротора, и шестерня входит в зацепление с короной на маховике.
  6. Коленчатый вал начинает вращаться, происходит впрыск топлива в камеру сгорания и подача высокого напряжения на электроды свечей.

Так работает вся система запуска двигателя любого автомобиля, в том числе ВАЗ-2114.

Генераторная конструкция

Второй источник энергии в любом автомобиле - это генератор. При запуске двигателя необходимо запитать всех потребителей. Генератор состоит из следующих частей:

  1. Обмотка возбуждения вращающаяся.
  2. Контактные кольца на роторе.
  3. Подшипники.
  4. Передняя и задняя обложки.
  5. Обмотка статора.
  6. Регулятор напряжения.
  7. Шкив с крыльчаткой.
  8. Диодный блок.
  9. Конденсатор.

Конструкция проверенная, также используется во всех современных автомобилях. Генератор занимает центральное место в проводке ВАЗ-2114. Схема подключения довольно проста (см. Выше) - провод идет от силового контакта к плюсу аккумулятора. Благодаря генератору поддерживается оптимальный уровень оплаты счетов и питания всех потребителей.

Как работает генератор?

Когда двигатель остановлен, вращающаяся обмотка получает питание.Следовательно, вокруг него есть магнитное поле. Но поскольку ротор не вращается, это поле неподвижно. Поэтому не выполняется одно из обязательных условий настройки генератора - магнитное поле должно быть постоянным и подвижным. Все условия выполняются только тогда, когда стартер начинает раскручивать коленвал. В этом случае генератор вырабатывает напряжение, подаваемое на аккумулятор.

Но особенность конструкции любого автомобильного генератора в том, что вырабатывается переменный ток.Причем на выходе появляются три фазы, а для питания всех потребителей нужен переменный постоянный ток. В противном случае вся суброфотная проводка ВАЗ-2114, схема которой представлена ​​ниже, просто сгорит.

Для выпрямления переменного тока используется блок полупроводниковых кремниевых диодов. Конструкция генератора с тремя фазами на выходе использована по одной простой причине - пульсации намного меньше. На выходе выпрямителя установлен конденсатор - можно избавиться от всей составляющей тока.

Работа регулятора напряжения

Но тут есть одна огромная проблема - в зависимости от частоты вращения коленчатого вала генератор может выдавать напряжение от 10 до 30 вольт, и такой разброс недопустим. Поэтому необходимо стабилизировать напряжение на одном уровне - 12 В. На самом деле, конечно, генераторы выдают немного больше - 13,6–14,6 В. Только в этом случае произойдет нормальная зарядка аккумулятора. Напряжение на розетке стабилизировать можно, но проблема в том, что потребляемый ток очень большой.

И Стабилонг ​​должен иметь немалые габариты, соответственно, и стоимость. Но гораздо проще стабилизировать мощность обмотки ротора. Если величина подаваемого на него напряжения будет стабильной, то магнитное поле не изменится ни при каких обстоятельствах. Это действие осуществляется с помощью регулятора напряжения. Максимальный ток потребления обмотки возбуждения не более 2 А. Конструктивно регулятор совмещен с щеточным узлом.

Электронный блок управления

Очень сложна схема подключения ЭБУ ВАЗ-2114, так как к нему подключено большое количество Датчика I.

Электронный блок управления является «мозгом» всей системы, он состоит из таких компонентов:

  1. Пластиковый и металлический корпус.
  2. Схема построена на микроконтроллере.
  3. Подключение датчиков через микроконтроллер
  4. К выходам контроллера подключены усилители сигналов, электронные ключи и реле.

Микроконтроллер позволяет подавать сигналы на исполнительные механизмы, в зависимости от того, как работает двигатель.В память ЭБУ заложен алгоритм работы всех систем. Тем более что схема подключения ВАЗ-2114 (форсунка) 8 клапанов отличается от V16, так как для управления двигателем нужно еще несколько параметров.

Датчики системы управления

На автомобилях ВАЗ-2114 используется несколько датчиков, подключенных к электронному блоку Control. Они влияют на впрыск топлива и момент зажигания.

Система состоит из следующих датчиков:

  1. Положения дроссельной заслонки.
  2. Положение коленвала.
  3. Фазы (положение распредвала).
  4. Скорости (расположен на
  5. Воздушный поток. Вместо него можно использовать датчик Mar.
  6. Давление.
  7. Детонация.
  8. Кислород.

Все эти считывающие устройства регулируют подачу топливных смесей в камеры сгорания и угол опережения зажигания. Схема подключения ВАЗ-2114 (инжектор) с описанием приведена в инструкции по эксплуатации и обслуживанию автомобиля. Также вы можете узнать о том, как самостоятельно произвести устранение неисправностей, посмотреть документ и основные симптомы поломки.

% PDF-1.5 % 1 0 объект > эндобдж 3 0 obj > эндобдж 2 0 obj > эндобдж 4 0 obj > эндобдж 5 0 obj > эндобдж 6 0 obj > эндобдж 7 0 объект > эндобдж 8 0 объект > эндобдж 9 0 объект > эндобдж 10 0 obj > эндобдж 11 0 объект > эндобдж 12 0 объект > эндобдж 13 0 объект > эндобдж 14 0 объект > эндобдж 15 0 объект > эндобдж 16 0 объект > эндобдж 17 0 объект > эндобдж 18 0 объект > эндобдж 19 0 объект > эндобдж 20 0 объект > эндобдж 21 0 объект > эндобдж 22 0 объект > эндобдж 23 0 объект > эндобдж 24 0 объект > эндобдж 25 0 объект > эндобдж 26 0 объект > эндобдж 27 0 объект > эндобдж 28 0 объект > эндобдж 29 0 объект > эндобдж 30 0 объект > эндобдж 31 0 объект > / XObject> / Шрифт> >> / MediaBox [0 0 594.95996 840.95996] / Аннотации [540 0 541 р. 0 542 р. 543 0 544 р. 545 0 546 р. 0 547 р. 548 0 549 р.] / Содержание 550 0 руб. / StructParents 0 / Родитель 6 0 R >> эндобдж 32 0 объект > / Родитель 6 0 R >> эндобдж 33 0 объект > / Родитель 6 0 R >> эндобдж 34 0 объект > / Родитель 6 0 R >> эндобдж 35 0 объект > / Родитель 6 0 R >> эндобдж 36 0 объект > / Родитель 6 0 R >> эндобдж 37 0 объект > / Родитель 6 0 R >> эндобдж 38 0 объект > / Родитель 6 0 R >> эндобдж 39 0 объект > / Родитель 6 0 R >> эндобдж 40 0 объект > / Родитель 6 0 R >> эндобдж 41 0 объект > / Родитель 6 0 R >> эндобдж 42 0 объект > / Родитель 6 0 R >> эндобдж 43 0 объект > / Родитель 6 0 R >> эндобдж 44 0 объект > / Родитель 6 0 R >> эндобдж 45 0 объект > / Родитель 6 0 R >> эндобдж 46 0 объект > / Родитель 6 0 R >> эндобдж 47 0 объект > / Родитель 6 0 R >> эндобдж 48 0 объект > / Родитель 6 0 R >> эндобдж 49 0 объект > / Родитель 6 0 R >> эндобдж 50 0 объект > / Родитель 6 0 R >> эндобдж 51 0 объект > / Родитель 6 0 R >> эндобдж 52 0 объект > / Родитель 7 0 R >> эндобдж 53 0 объект > / Родитель 7 0 R >> эндобдж 54 0 объект > / Родитель 7 0 R >> эндобдж 55 0 объект > / Родитель 7 0 R >> эндобдж 56 0 объект > / Родитель 7 0 R >> эндобдж 57 0 объект > / Родитель 7 0 R >> эндобдж 58 0 объект > / Родитель 7 0 R >> эндобдж 59 0 объект > / Родитель 7 0 R >> эндобдж 60 0 объект > / Родитель 7 0 R >> эндобдж 61 0 объект > / Родитель 7 0 R >> эндобдж 62 0 объект > / Родитель 7 0 R >> эндобдж 63 0 объект > / Родитель 7 0 R >> эндобдж 64 0 объект > / Родитель 7 0 R >> эндобдж 65 0 объект > / Родитель 7 0 R >> эндобдж 66 0 объект > / Родитель 7 0 R >> эндобдж 67 0 объект > / Родитель 7 0 R >> эндобдж 68 0 объект > / Родитель 7 0 R >> эндобдж 69 0 объект > / Родитель 7 0 R >> эндобдж 70 0 объект > / Родитель 7 0 R >> эндобдж 71 0 объект > / Родитель 7 0 R >> эндобдж 72 0 объект > / Родитель 8 0 R >> эндобдж 73 0 объект > / Родитель 8 0 R >> эндобдж 74 0 объект > / Родитель 8 0 R >> эндобдж 75 0 объект > / Родитель 8 0 R >> эндобдж 76 0 объект > / Родитель 8 0 R >> эндобдж 77 0 объект > / Родитель 8 0 R >> эндобдж 78 0 объект > / Родитель 8 0 R >> эндобдж 79 0 объект > / Родитель 8 0 R >> эндобдж 80 0 объект > / Родитель 8 0 R >> эндобдж 81 0 объект > / Родитель 8 0 R >> эндобдж 82 0 объект > / Родитель 8 0 R >> эндобдж 83 0 объект > / Родитель 8 0 R >> эндобдж 84 0 объект > / Родитель 8 0 R >> эндобдж 85 0 объект > / Родитель 8 0 R >> эндобдж 86 0 объект > / Родитель 8 0 R >> эндобдж 87 0 объект > / Родитель 8 0 R >> эндобдж 88 0 объект > / Родитель 8 0 R >> эндобдж 89 0 объект > / Родитель 8 0 R >> эндобдж 90 0 объект > / Родитель 8 0 R >> эндобдж 91 0 объект > / Родитель 8 0 R >> эндобдж 92 0 объект > / Родитель 9 0 R >> эндобдж 93 0 объект > / Родитель 9 0 R >> эндобдж 94 0 объект > / Родитель 9 0 R >> эндобдж 95 0 объект > / Родитель 9 0 R >> эндобдж 96 0 объект > / Родитель 9 0 R >> эндобдж 97 0 объект > / Родитель 9 0 R >> эндобдж 98 0 объект > / Родитель 9 0 R >> эндобдж 99 0 объект > / Родитель 9 0 R >> эндобдж 100 0 объект > / Родитель 9 0 R >> эндобдж 101 0 объект > / Родитель 9 0 R >> эндобдж 102 0 объект > / Родитель 9 0 R >> эндобдж 103 0 объект > / Родитель 9 0 R >> эндобдж 104 0 объект > / Родитель 9 0 R >> эндобдж 105 0 объект > / Родитель 9 0 R >> эндобдж 106 0 объект > / Родитель 9 0 R >> эндобдж 107 0 объект > / Родитель 9 0 R >> эндобдж 108 0 объект > / Родитель 9 0 R >> эндобдж 109 0 объект > / Родитель 9 0 R >> эндобдж 110 0 объект > / Родитель 9 0 R >> эндобдж 111 0 объект > / Родитель 9 0 R >> эндобдж 112 0 объект > / Родитель 10 0 R >> эндобдж 113 0 объект > / Родитель 10 0 R >> эндобдж 114 0 объект > / Родитель 10 0 R >> эндобдж 115 0 объект > / Родитель 10 0 R >> эндобдж 116 0 объект > / Родитель 10 0 R >> эндобдж 117 0 объект > / Родитель 10 0 R >> эндобдж 118 0 объект > / Родитель 10 0 R >> эндобдж 119 0 объект > / Родитель 10 0 R >> эндобдж 120 0 объект > / Родитель 10 0 R >> эндобдж 121 0 объект > / Родитель 10 0 R >> эндобдж 122 0 объект > / Родитель 10 0 R >> эндобдж 123 0 объект > / Родитель 10 0 R >> эндобдж 124 0 объект > / Родитель 10 0 R >> эндобдж 125 0 объект > / Родитель 10 0 R >> эндобдж 126 0 объект > / Родитель 10 0 R >> эндобдж 127 0 объект > / Родитель 10 0 R >> эндобдж 128 0 объект > / Родитель 10 0 R >> эндобдж 129 0 объект > / Родитель 10 0 R >> эндобдж 130 0 объект > / Родитель 10 0 R >> эндобдж 131 0 объект > / Родитель 10 0 R >> эндобдж 132 0 объект > / Родитель 11 0 R >> эндобдж 133 0 объект > / Родитель 11 0 R >> эндобдж 134 0 объект > / Родитель 11 0 R >> эндобдж 135 0 объект > / Родитель 11 0 R >> эндобдж 136 0 объект > / Родитель 11 0 R >> эндобдж 137 0 объект > / Родитель 11 0 R >> эндобдж 138 0 объект > / Родитель 11 0 R >> эндобдж 139 0 объект > / Родитель 11 0 R >> эндобдж 140 0 объект > / Родитель 11 0 R >> эндобдж 141 0 объект > / Родитель 11 0 R >> эндобдж 142 0 объект > / Родитель 11 0 R >> эндобдж 143 0 объект > / Родитель 11 0 R >> эндобдж 144 0 объект > / Родитель 11 0 R >> эндобдж 145 0 объект > / Родитель 11 0 R >> эндобдж 146 0 объект > / Родитель 11 0 R >> эндобдж 147 0 объект > / Родитель 11 0 R >> эндобдж 148 0 объект > / Родитель 11 0 R >> эндобдж 149 0 объект > / Родитель 11 0 R >> эндобдж 150 0 объект > / Родитель 11 0 R >> эндобдж 151 0 объект > / Родитель 11 0 R >> эндобдж 152 0 объект > / Родитель 12 0 R >> эндобдж 153 0 объект > / Родитель 12 0 R >> эндобдж 154 0 объект > / Родитель 12 0 R >> эндобдж 155 0 объект > / Родитель 12 0 R >> эндобдж 156 0 объект > / Родитель 12 0 R >> эндобдж 157 0 объект > / Родитель 12 0 R >> эндобдж 158 0 объект > / Родитель 12 0 R >> эндобдж 159 0 объект > / Родитель 12 0 R >> эндобдж 160 0 объект > / Родитель 12 0 R >> эндобдж 161 0 объект > / Родитель 12 0 R >> эндобдж 162 0 объект > / Родитель 12 0 R >> эндобдж 163 0 объект > / Родитель 12 0 R >> эндобдж 164 0 объект > / Родитель 12 0 R >> эндобдж 165 0 объект > / Родитель 12 0 R >> эндобдж 166 0 объект > / Родитель 12 0 R >> эндобдж 167 0 объект > / Родитель 12 0 R >> эндобдж 168 0 объект > / Родитель 12 0 R >> эндобдж 169 0 объект > / Родитель 12 0 R >> эндобдж 170 0 объект > / Родитель 12 0 R >> эндобдж 171 0 объект > / Родитель 12 0 R >> эндобдж 172 0 объект > / Родитель 13 0 R >> эндобдж 173 0 объект > / Родитель 13 0 R >> эндобдж 174 0 объект > / Родитель 13 0 R >> эндобдж 175 0 объект > / Родитель 13 0 R >> эндобдж 176 0 объект > / Родитель 13 0 R >> эндобдж 177 0 объект > / Родитель 13 0 R >> эндобдж 178 0 объект > / Родитель 13 0 R >> эндобдж 179 0 объект > / Родитель 13 0 R >> эндобдж 180 0 объект > / Родитель 13 0 R >> эндобдж 181 0 объект > / Родитель 13 0 R >> эндобдж 182 0 объект > / Родитель 13 0 R >> эндобдж 183 0 объект > / Родитель 13 0 R >> эндобдж 184 0 объект > / Родитель 13 0 R >> эндобдж 185 0 объект > / Родитель 13 0 R >> эндобдж 186 0 объект > / Родитель 13 0 R >> эндобдж 187 0 объект > / Родитель 13 0 R >> эндобдж 188 0 объект > / Родитель 13 0 R >> эндобдж 189 0 объект > / Родитель 13 0 R >> эндобдж 190 0 объект > / Родитель 13 0 R >> эндобдж 191 0 объект > / Родитель 13 0 R >> эндобдж 192 0 объект > / Родитель 14 0 R >> эндобдж 193 0 объект > / Родитель 14 0 R >> эндобдж 194 0 объект > / Родитель 14 0 R >> эндобдж 195 0 объект > / Родитель 14 0 R >> эндобдж 196 0 объект > / Родитель 14 0 R >> эндобдж 197 0 объект > / Родитель 14 0 R >> эндобдж 198 0 объект > / Родитель 14 0 R >> эндобдж 199 0 объект > / Родитель 14 0 R >> эндобдж 200 0 объект > / Родитель 14 0 R >> эндобдж 201 0 объект > / Родитель 14 0 R >> эндобдж 202 0 объект > / Родитель 14 0 R >> эндобдж 203 0 объект > / Родитель 14 0 R >> эндобдж 204 0 объект > / Родитель 14 0 R >> эндобдж 205 0 объект > / Родитель 14 0 R >> эндобдж 206 0 объект > / Родитель 14 0 R >> эндобдж 207 0 объект > / Родитель 14 0 R >> эндобдж 208 0 объект > / Родитель 14 0 R >> эндобдж 209 0 объект > / Родитель 14 0 R >> эндобдж 210 0 объект > / Родитель 14 0 R >> эндобдж 211 0 объект > / Родитель 14 0 R >> эндобдж 212 0 объект > / Родитель 15 0 R >> эндобдж 213 0 объект > / Родитель 15 0 R >> эндобдж 214 0 объект > / Родитель 15 0 R >> эндобдж 215 0 объект > / Родитель 15 0 R >> эндобдж 216 0 объект > / Родитель 15 0 R >> эндобдж 217 0 объект > / Родитель 15 0 R >> эндобдж 218 0 объект > / Родитель 15 0 R >> эндобдж 219 0 объект > / Родитель 15 0 R >> эндобдж 220 0 объект > / Родитель 15 0 R >> эндобдж 221 0 объект > / Родитель 15 0 R >> эндобдж 222 0 объект > / Родитель 15 0 R >> эндобдж 223 0 объект > / Родитель 15 0 R >> эндобдж 224 0 объект > / Родитель 15 0 R >> эндобдж 225 0 объект > / Родитель 15 0 R >> эндобдж 226 0 объект > / Родитель 15 0 R >> эндобдж 227 0 объект > / Родитель 15 0 R >> эндобдж 228 0 объект > / Родитель 15 0 R >> эндобдж 229 0 объект > / Родитель 15 0 R >> эндобдж 230 0 объект > / Родитель 15 0 R >> эндобдж 231 0 объект > / Родитель 15 0 R >> эндобдж 232 0 объект > / Родитель 16 0 R >> эндобдж 233 0 объект > / Родитель 16 0 R >> эндобдж 234 0 объект > / Родитель 16 0 R >> эндобдж 235 0 объект > / Родитель 16 0 R >> эндобдж 236 0 объект > / Родитель 16 0 R >> эндобдж 237 0 объект > / Родитель 16 0 R >> эндобдж 238 0 объект > / Родитель 16 0 R >> эндобдж 239 0 объект > / Родитель 16 0 R >> эндобдж 240 0 объект > / Родитель 16 0 R >> эндобдж 241 0 объект > / Родитель 16 0 R >> эндобдж 242 0 объект > / Родитель 16 0 R >> эндобдж 243 0 объект > / Родитель 16 0 R >> эндобдж 244 0 объект > / Родитель 16 0 R >> эндобдж 245 0 объект > / Родитель 16 0 R >> эндобдж 246 0 объект > / Родитель 16 0 R >> эндобдж 247 0 объект > / Родитель 16 0 R >> эндобдж 248 0 объект > / Родитель 16 0 R >> эндобдж 249 0 объект > / Родитель 16 0 R >> эндобдж 250 0 объект > / Родитель 16 0 R >> эндобдж 251 0 объект > / Родитель 16 0 R >> эндобдж 252 0 объект > / Родитель 17 0 R >> эндобдж 253 0 объект > / Родитель 17 0 R >> эндобдж 254 0 объект > / Родитель 17 0 R >> эндобдж 255 0 объект > / Родитель 17 0 R >> эндобдж 256 0 объект > / Родитель 17 0 R >> эндобдж 257 0 объект > / Родитель 17 0 R >> эндобдж 258 0 объект > / Родитель 17 0 R >> эндобдж 259 0 объект > / Родитель 17 0 R >> эндобдж 260 0 объект > / Родитель 17 0 R >> эндобдж 261 0 объект > / Родитель 17 0 R >> эндобдж 262 0 объект > / Родитель 17 0 R >> эндобдж 263 0 объект > / Родитель 17 0 R >> эндобдж 264 0 объект > / Родитель 17 0 R >> эндобдж 265 0 объект > / Родитель 17 0 R >> эндобдж 266 0 объект > / Родитель 17 0 R >> эндобдж 267 0 объект > / Родитель 17 0 R >> эндобдж 268 0 объект > / Родитель 17 0 R >> эндобдж 269 ​​0 объект > / Родитель 17 0 R >> эндобдж 270 0 объект > / Родитель 17 0 R >> эндобдж 271 0 объект > / Родитель 17 0 R >> эндобдж 272 0 объект > / Родитель 18 0 R >> эндобдж 273 0 объект > / Родитель 18 0 R >> эндобдж 274 0 объект > / Родитель 18 0 R >> эндобдж 275 0 объект > / Родитель 18 0 R >> эндобдж 276 0 объект > / Родитель 18 0 R >> эндобдж 277 0 объект > / Родитель 18 0 R >> эндобдж 278 0 объект > / Родитель 18 0 R >> эндобдж 279 0 объект > / Родитель 18 0 R >> эндобдж 280 0 объект > / Родитель 18 0 R >> эндобдж 281 0 объект > / Родитель 18 0 R >> эндобдж 282 0 объект > / Родитель 18 0 R >> эндобдж 283 0 объект > / Родитель 18 0 R >> эндобдж 284 0 объект > / Родитель 18 0 R >> эндобдж 285 0 объект > / Родитель 18 0 R >> эндобдж 286 0 объект > / Родитель 18 0 R >> эндобдж 287 0 объект > / Родитель 18 0 R >> эндобдж 288 0 объект > / Родитель 18 0 R >> эндобдж 289 0 объект > / Родитель 18 0 R >> эндобдж 290 0 объект > / Родитель 18 0 R >> эндобдж 291 0 объект > / Родитель 18 0 R >> эндобдж 292 0 объект > / Родитель 19 0 R >> эндобдж 293 0 объект > / Родитель 19 0 R >> эндобдж 294 0 объект > / Родитель 19 0 R >> эндобдж 295 0 объект > / Родитель 19 0 R >> эндобдж 296 0 объект > / Родитель 19 0 R >> эндобдж 297 0 объект > / Родитель 19 0 R >> эндобдж 298 0 объект > / Родитель 19 0 R >> эндобдж 299 0 объект > / Родитель 19 0 R >> эндобдж 300 0 объект > / Родитель 19 0 R >> эндобдж 301 0 объект > / Родитель 19 0 R >> эндобдж 302 0 объект > / Родитель 19 0 R >> эндобдж 303 0 объект > / Родитель 19 0 R >> эндобдж 304 0 объект > / Родитель 19 0 R >> эндобдж 305 0 объект > / Родитель 19 0 R >> эндобдж 306 0 объект > / Родитель 19 0 R >> эндобдж 307 0 объект > / Родитель 19 0 R >> эндобдж 308 0 объект > / Родитель 19 0 R >> эндобдж 309 0 объект > / Родитель 19 0 R >> эндобдж 310 0 объект > / Родитель 19 0 R >> эндобдж 311 0 объект > / Родитель 19 0 R >> эндобдж 312 0 объект > / Родитель 20 0 R >> эндобдж 313 0 объект > / Родитель 20 0 R >> эндобдж 314 0 объект > / Родитель 20 0 R >> эндобдж 315 0 объект > / Родитель 20 0 R >> эндобдж 316 0 объект > / Родитель 20 0 R >> эндобдж 317 0 объект > / Родитель 20 0 R >> эндобдж 318 0 объект > / Родитель 20 0 R >> эндобдж 319 0 объект > / Родитель 20 0 R >> эндобдж 320 0 объект > / Родитель 20 0 R >> эндобдж 321 0 объект > / Родитель 20 0 R >> эндобдж 322 0 объект > / Родитель 20 0 R >> эндобдж 323 0 объект > / Родитель 20 0 R >> эндобдж 324 0 объект > / Родитель 20 0 R >> эндобдж 325 0 объект > / Родитель 20 0 R >> эндобдж 326 0 объект > / Родитель 20 0 R >> эндобдж 327 0 объект > / Родитель 20 0 R >> эндобдж 328 0 объект > / Родитель 20 0 R >> эндобдж 329 0 объект > / Родитель 20 0 R >> эндобдж 330 0 объект > / Родитель 20 0 R >> эндобдж 331 0 объект > / Родитель 20 0 R >> эндобдж 332 0 объект > / Родитель 21 0 R >> эндобдж 333 0 объект > / Родитель 21 0 R >> эндобдж 334 0 объект > / Родитель 21 0 R >> эндобдж 335 0 объект > / Родитель 21 0 R >> эндобдж 336 0 объект > / Родитель 21 0 R >> эндобдж 337 0 объект > / Родитель 21 0 R >> эндобдж 338 0 объект > / Родитель 21 0 R >> эндобдж 339 0 объект > / Родитель 21 0 R >> эндобдж 340 0 объект > / Родитель 21 0 R >> эндобдж 341 0 объект > / Родитель 21 0 R >> эндобдж 342 0 объект > / Родитель 21 0 R >> эндобдж 343 0 объект > / Родитель 21 0 R >> эндобдж 344 0 объект > / Родитель 21 0 R >> эндобдж 345 0 объект > / Родитель 21 0 R >> эндобдж 346 0 объект > / Родитель 21 0 R >> эндобдж 347 0 объект > / Родитель 21 0 R >> эндобдж 348 0 объект > / Родитель 21 0 R >> эндобдж 349 0 объект > / Родитель 21 0 R >> эндобдж 350 0 объект > / Родитель 21 0 R >> эндобдж 351 0 объект > / Родитель 21 0 R >> эндобдж 352 0 объект > / Родитель 22 0 R >> эндобдж 353 0 объект > / Родитель 22 0 R >> эндобдж 354 0 объект > / Родитель 22 0 R >> эндобдж 355 0 объект > / Родитель 22 0 R >> эндобдж 356 0 объект > / Родитель 22 0 R >> эндобдж 357 0 объект > / Родитель 22 0 R >> эндобдж 358 0 объект > / Родитель 22 0 R >> эндобдж 359 0 объект > / Родитель 22 0 R >> эндобдж 360 0 объект > / Родитель 22 0 R >> эндобдж 361 0 объект > / Родитель 22 0 R >> эндобдж 362 0 объект > / Родитель 22 0 R >> эндобдж 363 0 объект > / Родитель 22 0 R >> эндобдж 364 0 объект > / Родитель 22 0 R >> эндобдж 365 0 объект > / Родитель 22 0 R >> эндобдж 366 0 объект > / Родитель 22 0 R >> эндобдж 367 0 объект > / Родитель 22 0 R >> эндобдж 368 0 объект > / Родитель 22 0 R >> эндобдж 369 0 объект > / Родитель 22 0 R >> эндобдж 370 0 объект > / Родитель 22 0 R >> эндобдж 371 0 объект > / Родитель 22 0 R >> эндобдж 372 0 объект > / Родитель 23 0 R >> эндобдж 373 0 объект > / Родитель 23 0 R >> эндобдж 374 0 объект > / Родитель 23 0 R >> эндобдж 375 0 объект > / Родитель 23 0 R >> эндобдж 376 0 объект > / Родитель 23 0 R >> эндобдж 377 0 объект > / Родитель 23 0 R >> эндобдж 378 0 объект > / Родитель 23 0 R >> эндобдж 379 0 объект > / Родитель 23 0 R >> эндобдж 380 0 объект > / Родитель 23 0 R >> эндобдж 381 0 объект > / Родитель 23 0 R >> эндобдж 382 0 объект > / Родитель 23 0 R >> эндобдж 383 0 объект > / Родитель 23 0 R >> эндобдж 384 0 объект > / Родитель 23 0 R >> эндобдж 385 0 объект > / Родитель 23 0 R >> эндобдж 386 0 объект > / Родитель 23 0 R >> эндобдж 387 0 объект > / Родитель 23 0 R >> эндобдж 388 0 объект > / Родитель 23 0 R >> эндобдж 389 0 объект > / Родитель 23 0 R >> эндобдж 390 0 объект > / Родитель 23 0 R >> эндобдж 391 0 объект > / Родитель 23 0 R >> эндобдж 392 0 объект > / Родитель 24 0 R >> эндобдж 393 0 объект > / Родитель 24 0 R >> эндобдж 394 0 объект > / Родитель 24 0 R >> эндобдж 395 0 объект > / Родитель 24 0 R >> эндобдж 396 0 объект > / Родитель 24 0 R >> эндобдж 397 0 объект > / Родитель 24 0 R >> эндобдж 398 0 объект > / Родитель 24 0 R >> эндобдж 399 0 объект > / Родитель 24 0 R >> эндобдж 400 0 объект > / Родитель 24 0 R >> эндобдж 401 0 объект > / Родитель 24 0 R >> эндобдж 402 0 объект > / Родитель 24 0 R >> эндобдж 403 0 объект > / Родитель 24 0 R >> эндобдж 404 0 объект > / Родитель 24 0 R >> эндобдж 405 0 объект > / Родитель 24 0 R >> эндобдж 406 0 объект > / Родитель 24 0 R >> эндобдж 407 0 объект > / Родитель 24 0 R >> эндобдж 408 0 объект > / Родитель 24 0 R >> эндобдж 409 0 объект > / Родитель 24 0 R >> эндобдж 410 0 объект > / Родитель 24 0 R >> эндобдж 411 0 объект > / Родитель 24 0 R >> эндобдж 412 0 объект > / Родитель 25 0 R >> эндобдж 413 0 объект > / Родитель 25 0 R >> эндобдж 414 0 объект > / Родитель 25 0 R >> эндобдж 415 0 объект > / Родитель 25 0 R >> эндобдж 416 0 объект > / Родитель 25 0 R >> эндобдж 417 0 объект > / Родитель 25 0 R >> эндобдж 418 0 объект > / Родитель 25 0 R >> эндобдж 419 0 объект > / Родитель 25 0 R >> эндобдж 420 0 объект > / Родитель 25 0 R >> эндобдж 421 0 объект > / Родитель 25 0 R >> эндобдж 422 0 объект > / Родитель 25 0 R >> эндобдж 423 0 объект > / Родитель 25 0 R >> эндобдж 424 0 объект > / Родитель 25 0 R >> эндобдж 425 0 объект > / Родитель 25 0 R >> эндобдж 426 0 объект > / Родитель 25 0 R >> эндобдж 427 0 объект > / Родитель 25 0 R >> эндобдж 428 0 объект > / Родитель 25 0 R >> эндобдж 429 0 объект > / Родитель 25 0 R >> эндобдж 430 0 объект > / Родитель 25 0 R >> эндобдж 431 0 объект > / Родитель 25 0 R >> эндобдж 432 0 объект > / Родитель 26 0 R >> эндобдж 433 0 объект > / Родитель 26 0 R >> эндобдж 434 0 объект > / Родитель 26 0 R >> эндобдж 435 0 объект > / Родитель 26 0 R >> эндобдж 436 0 объект > / Родитель 26 0 R >> эндобдж 437 0 объект > / Родитель 26 0 R >> эндобдж 438 0 объект > / Родитель 26 0 R >> эндобдж 439 0 объект > / Родитель 26 0 R >> эндобдж 440 0 объект > / Родитель 26 0 R >> эндобдж 441 0 объект > / Родитель 26 0 R >> эндобдж 442 0 объект > / Родитель 26 0 R >> эндобдж 443 0 объект > / Родитель 26 0 R >> эндобдж 444 0 объект > / Родитель 26 0 R >> эндобдж 445 0 объект > / Родитель 26 0 R >> эндобдж 446 0 объект > / Родитель 26 0 R >> эндобдж 447 0 объект > / Родитель 26 0 R >> эндобдж 448 0 объект > / Родитель 26 0 R >> эндобдж 449 0 объект > / Родитель 26 0 R >> эндобдж 450 0 объект > / Родитель 26 0 R >> эндобдж 451 0 объект > / Родитель 26 0 R >> эндобдж 452 0 объект > / Родитель 27 0 R >> эндобдж 453 0 объект > / Родитель 27 0 R >> эндобдж 454 0 объект > / Родитель 27 0 R >> эндобдж 455 0 объект > / Родитель 27 0 R >> эндобдж 456 0 объект > / Родитель 27 0 R >> эндобдж 457 0 объект > / Родитель 27 0 R >> эндобдж 458 0 объект > / Родитель 27 0 R >> эндобдж 459 0 объект > / Родитель 27 0 R >> эндобдж 460 0 объект > / Родитель 27 0 R >> эндобдж 461 0 объект > / Родитель 27 0 R >> эндобдж 462 0 объект > / Родитель 27 0 R >> эндобдж 463 0 объект > / Родитель 27 0 R >> эндобдж 464 0 объект > / Родитель 27 0 R >> эндобдж 465 0 объект > / Родитель 27 0 R >> эндобдж 466 0 объект > / Родитель 27 0 R >> эндобдж 467 0 объект > / Родитель 27 0 R >> эндобдж 468 0 объект > / Родитель 27 0 R >> эндобдж 469 0 объект > / Родитель 27 0 R >> эндобдж 470 0 объект > / Родитель 27 0 R >> эндобдж 471 0 объект > / Родитель 27 0 R >> эндобдж 472 0 объект > / Родитель 28 0 R >> эндобдж 473 0 объект > / Родитель 28 0 R >> эндобдж 474 0 объект > / Родитель 28 0 R >> эндобдж 475 0 объект > / Родитель 28 0 R >> эндобдж 476 0 объект > / Родитель 28 0 R >> эндобдж 477 0 объект > / Родитель 28 0 R >> эндобдж 478 0 объект > / Родитель 28 0 R >> эндобдж 479 0 объект > / Родитель 28 0 R >> эндобдж 480 0 объект > / Родитель 28 0 R >> эндобдж 481 0 объект > / Родитель 28 0 R >> эндобдж 482 0 объект > / Родитель 28 0 R >> эндобдж 483 0 объект > / Родитель 28 0 R >> эндобдж 484 0 объект > / Родитель 28 0 R >> эндобдж 485 0 объект > / Родитель 28 0 R >> эндобдж 486 0 объект > / Родитель 28 0 R >> эндобдж 487 0 объект > / Родитель 28 0 R >> эндобдж 488 0 объект > / Родитель 28 0 R >> эндобдж 489 0 объект > / Родитель 28 0 R >> эндобдж 490 0 объект > / Родитель 28 0 R >> эндобдж 491 0 объект > / Родитель 28 0 R >> эндобдж 492 0 объект > / Родитель 29 0 R >> эндобдж 493 0 объект > / Родитель 29 0 R >> эндобдж 494 0 объект > / Родитель 29 0 R >> эндобдж 495 0 объект > / Родитель 29 0 R >> эндобдж 496 0 объект > / Родитель 29 0 R >> эндобдж 497 0 объект > / Родитель 29 0 R >> эндобдж 498 0 объект > / Родитель 29 0 R >> эндобдж 499 0 объект > / Родитель 29 0 R >> эндобдж 500 0 объект > / Родитель 29 0 R >> эндобдж 501 0 объект > / Родитель 29 0 R >> эндобдж 502 0 объект > / Родитель 29 0 R >> эндобдж 503 0 объект > / Родитель 29 0 R >> эндобдж 504 0 объект > / Родитель 29 0 R >> эндобдж 505 0 объект > / Родитель 29 0 R >> эндобдж 506 0 объект > / Родитель 29 0 R >> эндобдж 507 0 объект > / Родитель 29 0 R >> эндобдж 508 0 объект > / Родитель 29 0 R >> эндобдж 509 0 объект > / Родитель 29 0 R >> эндобдж 510 0 объект > / Родитель 29 0 R >> эндобдж 511 0 объект > / Родитель 29 0 R >> эндобдж 512 0 объект > / Родитель 30 0 R >> эндобдж 513 0 объект > / Родитель 30 0 R >> эндобдж 514 0 объект > / Родитель 30 0 R >> эндобдж 515 0 объект > / Родитель 30 0 R >> эндобдж 516 0 объект > / Родитель 30 0 R >> эндобдж 517 0 объект > / Родитель 30 0 R >> эндобдж 518 0 объект > / Родитель 30 0 R >> эндобдж 519 0 объект > / Родитель 30 0 R >> эндобдж 520 0 объект > / Родитель 30 0 R >> эндобдж 521 0 объект > / Родитель 30 0 R >> эндобдж 522 0 объект > / Родитель 30 0 R >> эндобдж 523 0 объект > / Родитель 30 0 R >> эндобдж 524 0 объект > / Родитель 30 0 R >> эндобдж 525 0 объект > / Родитель 30 0 R >> эндобдж 526 0 объект > / Родитель 30 0 R >> эндобдж 527 0 объект > / Родитель 30 0 R >> эндобдж 528 0 объект > / Родитель 30 0 R >> эндобдж 529 0 объект > / Родитель 30 0 R >> эндобдж 530 0 объект > / Родитель 30 0 R >> эндобдж 531 0 объект > / Родитель 30 0 R / Аннотации [1552 0 R] >> эндобдж 532 0 объект > эндобдж 533 0 объект > эндобдж 534 0 объект > эндобдж 535 0 объект > поток xyp} h if & i22S4dIҤMIv1M6N2iCMdhJƷ | `cc | bԧ $> uCƦHZmp: ˫ ߻ Z ~ Ϯ} ww? ~ _R ​​

Почему машина не заводится? ВАЗ 2109 карбюратор не заводится

Что делать, если отказались заводиться ваши любимые Ваз 2108, Ваз 2109, Ваз 21099? В этой статье мы обсудим схему устранения неполадок.Как вы, наверное, знаете, для запуска и работы двигателя необходимы три условия: воздух, бензин, искра. При вращении коленчатого вала двигателя ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 в цилиндры засасывается горючая смесь (смесь воздуха и бензина в определенной пропорции). После закрытия впускных и выпускных клапанов в конце такта сжатия на свече зажигания должна появиться искра, воспламеняющая горючую смесь - двигатель запускается.
Рассмотрим диагностику с определением неисправности по цепи.Вся техника подробно показана на рисунке; в тексте даются необходимые комментарии по пунктам.

1) Если стартер не проворачивает коленвал ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, то проверяем следующее: аккумулятор должен быть заряжен, при повороте ключа зажигания должен быть щелчок реле втягивающего устройства. слышал, все разъемы надо ставить на стартер.

2) Если стартер проворачивает коленчатый вал. Необходимо определить, что не попадает в цилиндр, горючая смесь или искра.Сначала ищем искру. Для этого снимите высоковольтный провод с любой свечи, поднесите его на расстояние сантиметра к земле и включите стартер.

3) Если искра не идет на свечу зажигания ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, проверьте, идет ли искра на распределитель зажигания (трамблер). Для этого снимите с трамблера центральный провод, поднесите его на расстояние 1 см к земле и включите стартер. Если искра проскальзывает с провода на массу - проблема в распределителе зажигания: проверяем бегунок, чистим контакты.

4) Если в распределителе зажигания нет искры, необходима диагностика системы зажигания.
Есть два варианта дальнейшего поиска неисправностей:
A) Использование бесконтактного диагностического прибора системы зажигания.
B) Устранение неисправностей вручную.
А) У вас есть прибор, разновидности их могут быть разные, но принцип работы тот же: питание и проверка датчика Холла и выключателя отображаются лампочками.

Устройство подключено к обрыву цепи переключателя.Снимите разъем с переключателя и подключите к разъему прибора. Поместите второй разъем устройства на коммутатор. Включите зажигание: должны гореть световые индикаторы питания системы зажигания и датчика Холла.

При вращении стартера должны мигать ВАЗ 2108, ВАЗ 2109, ВАЗ 21099: контрольная лампа переключателя, импульсная лампа от датчика Холла.
Если контрольная лампа переключателя не мигает, замените переключатель.

Если нет импульсов с датчика Холла, разберите распределитель зажигания, убедитесь, что бегунок распределителя вращается при вращении стартера.Если стартер крутится, а бегунок трамблера нет, ремень ГРМ порван. Если ползунок вращается, но нет сигнала от датчика Холла, замените датчик Холла.
Б) Вариант поиска неисправности без прибора диагностики зажигания ВАЗ 2108, ВАЗ 2109, ВАЗ 21099. Разберите распределитель зажигания и убедитесь, что бегунок распределителя вращается при вращении стартера. Если не крутится, ремень ГРМ порван. Если ползунок поворачивается, убедитесь, что барабан распределителя не касается датчика Холла.Убедитесь, что провода и разъем датчика Холла в хорошем состоянии. Если все в норме, поменяйте выключатель, самая частая причина отсутствия искры - перегоревший выключатель. Если после замены переключателя искра не появляется, подозрение падает на катушку зажигания и соединительные провода. Катушка зажигания (по словам популярного бабина) выходит из строя крайне редко, но и такие случаи бывают.

Катушка зажигания

5) Если есть искра, но двигатель не запускается, снимите крышку воздушного фильтра.

Фильтр чистый, без масла? Пробуем завести ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 без крышки воздушного фильтра, завелась - значит нет доступа воздуха к карбюратору, фильтр забит, подача воздуха забита, фильтр заполнен с маслом.
6) Не заводится - полностью снимаем фильтр с крышкой и откручиваем топливный шланг от топливного насоса к карбюратору со стороны карбюратора. Крутим стартер - бензин должен брызнуть.Разве не брызгает? Либо бензонасос вышел из строя, либо не поступает топливо из бака, если оно есть конечно.
7) Если при повороте стартера брызги бензина, откручиваем возвратный топливный шланг от карбюратора. Заткните обратную линию пальцем и подуйте в корм. Поступает ли воздух в поплавковую камеру? Если да, то и бензин проходит, необходимо продуть весь карбюратор сжатым воздухом.
8) Не проходит ли воздух в поплавковую камеру? Проверяем сетчатый фильтр карбюратора.Откручиваем, чистим. Не помогло? - Игольчатый клапан может застрять. Постучите по боковой стороне карбюратора гаечным ключом или продуйте канал подачи сжатым воздухом.
9) Если по-прежнему не удается подуть воздух в поплавковую камеру, снимите крышку карбюратора, возьмите ее в руки и попробуйте продуть еще раз. Воздух не проходит - меняем игольчатый клапан.
10) Если при снятии крышки воздух проходит, но когда он зажат на карбюраторе, топливные жиклеры не забиваются. Требуется полная продувка карбюратора.
11) Если после проделанной работы машина все равно не заводится, откручиваем свечи.
Посмотрите, залиты они бензином или нет? Если они наполнены, их необходимо просушить. Включаем газовую плиту и, придерживая плоскогубцы, просушиваем свечу над огнем. Если свечи еще не высохли, можно попробовать капнуть несколько капель бензина в 1 камеру карбюратора (ближе к кабине). Образовавшееся разрежение может проткнуть карбюратор, и двигатель запустится.

Описанные выше приемы помогут завести Ваз 2108, Ваз 2109, Ваз 21099 более чем в 90% случаев.Однако в случае трудно диагностируемых проблем (не проскользнуло несколько зубцов ремня ГРМ, плохая или отсутствующая компрессия в двигателе, не регулируется карбюратор) вам могут помочь только на СТО.

Вы проснулись по будильнику, собрались на работу. Все забрали, у тебя еще час до начала рабочего дня. Спустились на стоянку, сели за руль, повернули ключ зажигания и понимаешь, что у тебя ВАЗ 2109 (карбюратор) не заводится.

Отнести в ремонт? Нет времени - на работу можно опоздать. Пытаться начать? Можете попробовать до следующего утра.

Что делать, если ничего не работает, или карбюратор ВАЗ 2109 заводится долго? Для начала нужно открыть капот и быстро взглянуть, что здесь не так, если ничего визуально не видно, можно проверить, все ли провода подключены. Если после этого машину не завести, то лучше не терять время и найти такси, чтобы добраться до работы. Поиск поломки и серьезный ремонт, которым займемся позже.

Еще бывает, что водитель поменял масло и, и то. И машина по-прежнему стабильно не работает. Часто бывает, что на ВАЗ 2109 на ходу глохнет карбюратор. Для его устранения нужно проверить выключатель и датчик Холла. При необходимости замените их.

На эту тему есть хорошая серия видео про карбюраторы Солекс.
Вот первая запись, затем вы найдете все остальное:

  • В некоторых случаях может помочь продувка топливопровода.
  • В любом случае, если вы не можете понять причину, то требуется разборка карбюратора ВАЗ 2109. После этого вы можете проверить все детали, почистить и заменить уже изношенные по порядку, и даже если они не стали причиной, они могут скоро просто прийти в негодность.
  • Даже новый карбюратор требует регулировки. Такую задачу, как регулировка карбюратора ВАЗ 2109, должен выполнять профессиональный автомеханик - карбюратор.

Если карбюратор ВАЗ 2109 плохо заводится, это может быть по разным причинам.И не всегда они могут быть связаны с неисправностью деталей карбюратора.

Лучше один раз потратить определенную сумму на диагностику на профессиональном оборудовании, чем потом столкнуться с еще большим количеством проблем.

Если ваша смесь не была отрегулирована, возможно, вам придется очистить или заменить свечи.

Что делать, если карбюратор ВАЗ 2109 глохнет на холостом ходу

Карбюраторы регулярно сталкиваются с этой проблемой. Иногда его можно устранить заменой иглы или очисткой жиклера в электромагнитном клапане.
Можно и можно завалить. Вы также можете без проблем поменять его самостоятельно.

Если проблемы вызваны более серьезными проблемами, не пытайтесь их исправить самостоятельно. Лучше доверьте это специалистам.

Давайте подробнее рассмотрим карбюратор Nine. Если да, то его разборка и ремонт, о которых мы рассказывали ранее, не являются сложными процессами.

Важно, чтобы вы смогли правильно диагностировать причины неисправности, которая привела к тому, что ваша машина начала глохнуть на ходу или на холостом ходу.

А вот видео как должен заводиться ВАЗ 2109 (карбюратор):

Не очень приятные ощущения возникают, когда двигатель автомобиля не заводится. Особенно в момент, когда куда-то спешишь, а моторчик не работает. Причем причины, по которым это происходит, могут быть разными, от банальных до более серьезных. Чтобы не попасть в неловкую ситуацию, очень важно знать, какие неисправности могут быть причиной того, что двигатель на ВАЗ 2109 не заводится.Ведь часто бывает, что двигатель не запускается по причине, лежащей на самой поверхности. И найти его намного сложнее, чем серьезную поломку.

Простейшие неисправности и методы их устранения

В первую очередь, конечно, стоит поговорить о системе безопасности. Дело в том, что при постановке на охрану двигатель блокируется. И пока не будет выключена сигнализация, двигатель не запустится. Не исключено, что стартер раскрутится, но искра на свечи зажигания не поступит.Сразу обратите внимание на светодиодный индикатор, сигнализирующий о срабатывании сигнализации.

Автомобилисты нередко устанавливают секретные кнопки самостоятельно. При покупке машины обязательно поинтересуйтесь у владельца, есть ли он в машине. Потому что при чистке салона или ремонте его можно случайно зацепить. Эта противоугонная система очень проста. Один вывод переключателя подключен к массе, а другой к сигнальному проводу датчика Холла. Симптомы такие же, как при включенной тревоге.Мотор крутится, но искры нет. Выход из ситуации - отсоединить провод идущий к тахометру в блоке над вакуумным усилителем тормозов.

Еще одна банальная неисправность - это поломка самого датчика Холла. Симптомы такие же, как и в двух предыдущих случаях. Правда, иногда при частичном выходе из строя иногда может проскочить искра и двигатель будет несколько «чихать». Поможет только замена датчика. Для этого необходимо разобрать распределитель зажигания.Часто бывает просто обрыв провода. Поэтому при поломке в дороге лучший выход - заизолировать провод и подъехать к месту ремонта.

Серьезная поломка

И тут стоит начать с обрыва ремня ГРМ. Мотор крутится, но очень легко, так как все клапаны открыты. Немедленно проверьте ремень, чтобы убедиться, что он на месте. И иногда бывает, что передняя его часть цела, а вот задняя, ​​проходящая по ролику и насосу, порвана.Снимите защиту и проверьте целостность. Без смены ремня, конечно, не обойтись, поэтому в наличии всегда должен быть один, хоть немного «живой».

Если двигатель не запускается, а стартер крутится быстро, не зацепляясь за коронку маховика, то можно сделать вывод, что зубья изношены. Попробуйте использовать третью скорость, чтобы толкнуть машину на 30 сантиметров вперед. Коленвал немного повернет и напротив стартера будет целый участок венца. Если его износ слишком велик, то начинать придется только с буксира.

Неисправность стартера и окисление отрицательного провода также могут препятствовать запуску двигателя. В случае со стартером есть две самые популярные поломки - бендикс, а точнее обгонная муфта, и щетки. Проверить обгонную муфту очень просто, достаточно крутить шестеренку в обе стороны. В одном он должен вращаться свободно, а в другом - нет.

На автомобиль ВАЗ-2109 сначала устанавливались карбюраторные двигатели, а затем и инжекторные.Вне зависимости от того, какой двигатель стоит на девятке, при неисправной системе запуска он не запустится, так как стартер либо не может провернуть коленвал, либо вращает его с недостаточной частотой. Причинами такого положения вещей могут быть недостаточно заряженная АКБ , окисленные клеммы , как на клеммах АКБ, так и на тяговом реле, у которых также могут сгореть внутренние контакты. Отказ обгонной муфты стартера также приведет к тому, что двигатель не запустится, так как коленчатый вал не будет вращаться, хотя вал якоря стартера будет вращаться.

Еще одной неисправностью, не позволяющей запускать двигатели карбюраторной и инжекторной девяток, будет отказ ремень ГРМ ... Он может просто порваться или, что более вероятно, порезать зубья, а при ослаблении натяжения ремня может соскочить пара зубцов на ведущей шестерне, что приведет к нарушению фаз газораспределения и двигатель в этом случае не запустится.

Если с ремнем ГРМ и стартером все в порядке, то на карбюраторных двигателях ВАЗ-2109 дополнительно проверяем систему питания и систему зажигания ... Проверка этих систем обычно начинается с наличия искры на свечах зажигания. Если его нет на свечах зажигания, то проверьте, есть ли он на высоковольтном проводе, идущем от катушки зажигания. Если в этом месте есть искра, нужно будет проверить, не сломан ли бегунок трамблера на массу, не обгорели ли контакты крышки трамблера, не замерз ли угольный стержень, передающий напряжение на бегунок. Если на центральном проводе нет искры, то виновата либо сама катушка зажигания, либо выключатель.

При появлении искры на свечах зажигания придется проверить работу топливного насоса и карбюратора ... Работу топливного насоса проверяем отсоединением топливопровода от карбюратора и подачей топлива в ручном режиме. Если давления нет или оно слабое, значит, сломалась диафрагма бензонасоса. Если давление сильное, то придется снять воздушный фильтр и крышку карбюратора, а затем продуть жиклеры сжатым воздухом, а также не забыть проверить работу игольчатого клапана, бывают случаи, что он заедает и после этого прекращается подача топлива в поплавковые камеры карбюратора.

На инжекторных двигателях ВАЗ-2109, как зажигание, так и подача топлива в цилиндры двигателя, управляется электронным блоком, который получает информацию от семи датчиков, а затем обрабатывает ее и выдает соответствующие команды на форсунки и катушки зажигания. При выходе из строя датчика положения коленчатого вала двигатель не запустится, но для того, чтобы это определить, необходимо провести диагностику и по кодам ошибок выявить неисправность. Двигатель не запустится даже при выходе из строя электрического топливного насоса либо из-за отсутствия напряжения на его выводах, либо из-за короткого замыкания его обмоток.

Наверняка каждый автовладелец сталкивался с проблемой, когда его машина не заводится. это или иномарка - не беда. У всех одинаковые симптомы. В сегодняшней статье мы разберемся, почему не заводится ВАЗ 2109 (карбюратор и инжектор в том числе) и как исправить эту проблему.

Аккумулятор

Первое, на что стоит обратить внимание, это аккумулятор. Особенно, если машина стояла в гараже или на стоянке больше недели. Батарея имеет тенденцию терять заряд.Особенно это актуально для автомобилистов зимой. За одну ночь аккумулятор может потерять до 30 процентов своего общего заряда. Решение - зарядить аккумулятор. Однако бывают ситуации, когда нужно ехать прямо сейчас. Выход есть. Для этого нужно на время (1-2 минуты) включить фары автомобиля. Таким образом мы активируем электролит в аккумуляторе, тем самым повышая уровень напряжения. Когда электролит вступает в действие, аккумулятор нагревается и соответственно добавляется ток.

Что делать, если форсунка не запускается Это возможно даже при заряженном аккумуляторе. И причина тому - клеммы на нем. Наличие окисления и налета способствует плохому контакту, в результате не заводится ВАЗ 2109 (8-ми клапанная форсунка). Причины как раз в белом налете, который необходимо счистить наждачной бумагой. Далее клеммы ставятся на место и машина должна успешно заводиться.

Зажигание

А что делать, если ВАЗ 2109 не заводится даже с заряженным аккумулятором? Проблему следует искать в системе зажигания.Первое, на что стоит обратить внимание - это распределитель и его провода. Симптомы - стартер вращается, иногда «заедает», однако не запускается. А автомобилист, уверенный, что машина «вот-вот заведется», крутит стартер на 20-30 секунд. И так до тех пор, пока аккумулятор снова не разрядится. Это сделать абсолютно невозможно. Стартер нужно крутить не более 5-7 секунд с минутным перерывом. В противном случае вы просто вставите батарею. Бывает, что машина не заводится из-за плохой подачи искры.Это может произойти из-за пробоя одного из высоковольтных проводов, идущих от свечей зажигания. Их всего четыре - по одному на каждый цилиндр. На пробой указывает наличие искр на стыке свечей с проводом. Особенно хорошо это видно ночью. Время от времени по периметру провода скользят маленькие искры, часто голубые и белые. В таком случае элемент необходимо заменить. Ресурс высоковольтных проводов на автомобилях ВАЗ 2109 составляет 40-50 тысяч километров.

Залил трамблер

Такая ситуация возникает после эксплуатации автомобиля в дождливую погоду или после мойки двигателя.

Даже небольшая капля воды, попадающая в распределитель зажигания, может помешать нормальному искрообразованию - ползунок не может произвести искру, необходимую для воспламенения смеси. Чтобы этого не произошло, не следует проезжать по лужам на большой скорости, а при промывке двигателя тщательно закрывать все элементы зажигания, в том числе колодцы свечей зажигания.

Катушка

Если она одна, ее можно диагностировать с помощью мультиметра. Отсутствие напряжения указывает на то, что элемент не может подавать ток, необходимый для создания искры в камере сгорания.Если в машине две катушки и одна из них неисправна, машина будет работать, но один из цилиндров тройной.

Свечи

Сняв с них бронепровода (делайте это очень аккуратно, чтобы не повредить разъемы) свечным ключом снимите элементы наружу.

Если они имеют следы зубного налета, залиты бензином или просто грязны, они являются проблемой. При подаче большого количества топлива с минимальным объемом воздуха элемент не может воспламенить смесь.В итоге не заводится ВАЗ 2109 (карбюратор) - стартер крутится, есть искра.

Проверить зазоры между электродами - они не должны превышать 0,8 мм. Также просушите элементы и очистите сухой тряпкой от загрязнений.

Что делать, если ключа нет?

Если нет, можно высушить детали другим способом. Для этого автомобиль ставится на «нейтраль», включается зажигание. Затем вдавите педаль газа в пол и включите стартер на 5 секунд. Таким образом, в камеру сгорания попадет большое количество воздуха - свеча успешно просохнет.Важно помнить, что эта операция уменьшает количество масла на стенках цилиндров. Поэтому злоупотреблять этим методом, чтобы двигатель не поработал всухую, не стоит.

Грязный фильтр

Его засор приводит к тому, что ВАЗ 2109 не заводится. И неважно, карбюраторный это двигатель или инжекторный. Проверить состояние воздушного фильтра несложно. Как на карбюраторе, так и на инжекторном следует снять крышку корпуса (с той лишь разницей, что на первом она железная, а на втором - пластиковая).Затем вынимаем элемент и смотрим на его состояние. Бумажные фильтрующие элементы должны быть светлого цвета. Если они содержат частицы пыли и грязи, воздух не может пройти через них в камеру сгорания. Отсюда и получается, что карбюратор ВАЗ 2109 не запускается: стартер крутится, есть искра. Зимой периодически осматривайте его внешнее состояние. Фильтр, подобный изображенному на фотографии справа, больше использовать нельзя.

Да, это не повредит двигателю, однако в работе будут частые перебои.В результате камера будет заполнена слишком бедной смесью - отсюда отсутствие «тяги», мощности, провалы в разгоне и большой расход топлива. Заменив эту деталь на новую, вы сразу избавитесь от всех этих проблем. Кстати, производитель рекомендует менять воздушный фильтр не реже одного раза в 10 тысяч километров. Если машина эксплуатируется в сельской местности, где преимущественно грунтовые дороги, этот период следует разделить на два. Пыль и грязь - главные враги фильтра.

Автоматические выключатели

Автомобили ВАЗ 2109 имеют довольно непрактичное расположение блока предохранителей - между лобовым стеклом и моторным отсеком. На этом блоке скапливается вся грязь, пыль и прочие отложения.

Если крышка не закрыта, влага может попасть на элементы после дождя, что сделает их «короткими». Самым основным в нашем случае является предохранитель бензонасоса. Если он сгорел, топливо не может перейти из бензобака в камеру. И здесь никакая «чистка» не спасет.Чтобы не попасть в такую ​​нелепую ситуацию, опытным водителям рекомендуется всегда иметь при себе комплект новых предохранителей.

Клапанные зазоры

На карбюраторных «восьмерках» и «девятках» с двигателем 1.3 нет гидрокомпенсатора. Из-за этого зазоры клапанов необходимо выставлять каждые 20 тысяч километров. «Пережатые» клапаны не могут обеспечить нормальный забор и выпуск топлива, поэтому работа двигателя нарушается - его сложно запустить. Они выставляются с помощью регулировочной и контргайки.

Масло

Из-за густого масла двигатель не запускается нормально. Эта проблема характерна для зимнего периода. Из-за густого масла компрессия снижается - двигатель не может обрабатывать смесь. Зимой густое масло стекает вниз и при попытке завести на него сверху цилиндра заливается бензин, растворяя его и смывая со стенок.

ГРМ фазы

Что делать, если не заводится форсунка ВАЗ 2109 (не крутится стартер - щелкает)? Стоит обратить внимание на состояние ремня ГРМ.Возможно, он слетел с отметок и система не в состоянии отработать фазу.

Также может обломиться. Крайне не рекомендуется допускать это, особенно на двигателях объемом 1,3 литра. На таких моторах в случае поломки просто поэтому необходимо следить за его состоянием и при малейших трещинах заменять. Он может слететь из-за плохого натяжения ролика. Проверить натяжение очень просто - если элемент касается пластиковой защитной крышки, ее необходимо подтянуть.

Стартер

Если не крутится даже при заряженном аккумуляторе, скорее всего пришел в негодность. Для его замены необходимо:

  1. Снять клеммную колодку на реле стартера.
  2. Отвинтите и снимите клемму электропривода тягового реле.
  3. Снимите болты защиты двигателя.
  • Поочередно затяните все крепежные гайки с одинаковым усилием. Это снизит риск перекоса стартера.
  • Наденьте клемму на контактный болт и установите все ранее снятые колодки.
  • Установите на место оригинальную защиту двигателя.

И, конечно же, главное при замене этого элемента - сначала отсоединить клемму аккумулятора.

Итак, мы выяснили, по каким причинам не заводится ВАЗ 2109.

Auto ei käynnisty, käynnistin kääntyy. Älä aloita autoa

Käynnistin - yksi järjestelmän pääosistasytytyskone. Pienin mahdollinen vaurio, joka liittyy käynnistimeen, johtaa siihen, että autoa ei voida aloittaa. Tällöin ennen "hälyttimen soittamista" ja ryntää lähimmälle autokeskukselle, на tarpeen määrittää itsenäisesti käynnistimen toiminta, ehkä ongelma voidaan ratkaista yksinään.

Стартер - mitkä ovat sen toiminnot autossa?

Käynnistin on sähkömoottori, jossa onvaihtovirta. Вирта, joka putoaa moottorin käämitykseen, luo magneettikentän, jonka seurauksena vetoreleen ydin toimii kytkinvivulla. Tämä vipu kytkeytyy käynnistysvaihteeseen kytkettynä vauhtipyörään. Näin kosketin suljetaan ja virta alkaa virrata käynnistyskäämien läpi, mikä pyörii ankkuria.

Rakenteellisesti käynnistin koostuu sähkömoottorista, kytkentärele ja kytkentäkytkin vaihteella.Ylivoimakytkin tai, kuten sitä kutsutaan myös, Bendix, on käynnistimen työosa. Sen avulla sähkömoottori toimii auton moottorissa.

Кун moottori на käynnissä, käynnistin toimiipysähtyy, käämien voimakenttä vähenee, hylsyn palautus palauttaa jousen ytimestä ja koskettimet avautuvat. Joten käynnistin menee lepoon.

Auto ei käynnisty, käynnistin napsauttaa

Käynnistyskynnys on yksi häiriöiden selkeistä merkkeistä. Ulkoisiin "oireisiin", jotka voidaan arvioida käynnistimen työhön, ovat:

  • Ensinnäkin outoja ääniä, jotka poikkeavat toisistaan: napsautukset, räpytys, koputus.
  • Kevyt tärinä matkustamossa moottorin käynnistyksen aikana.
  • "Vastaamaton hiljaisuus", kun avaat avaimen sytytysjärjestelmään.
  • Autojen kiusallinen (hidas) liikkuminen käynnistymisen jälkeen.
  • Käynnistys ei sammuta käynnistämisen jälkeen, sillä se kuulostaa eräänlaiselta kuulosta. Tällaiset äänet voivat aiheuttaa häiritsevän relien rikkoutumisen.
  • Auto ei käynnisty, käynnistin muuttuu tyhjäkäynnillä.

Jos havaittiin vähintään yksi tällainen merkki, On syytä ottaa yhteyttä asiantuntijaan tai suorittaa itsenäisesti täydellisen tarkastuksen ja siten osien vaihtamisen.Käynnistimeen liittyvät virheet - tämä ei ole pahin ongelma.

Epäonnistuneen käynnistimen syyt

Стартер - tärkeä osa autoa. Ilman sitä, ajoneuvon täysi toiminta on mahdotonta. Käynnistimen toimintahäiriöitä on useita:

  • Yleinen pseudo-syy rikkoutumiseen on kuollut akku. Ennen kuin käynnistät käynnistimen, на varmistettava, että auton akku, на vähintään puoliksi ladattu.
  • Päätteiden ja käynnistysvinkkien korroosio ja hapettuminen.
  • Avoin tai oikosulku.
  • Nyrkkiä vauhtipyörän renkaan hampaisiin.
  • Sytytetty sytytys.
  • Laakerivika (кулуминен).
  • Свободное крепление стартера. Epätäydellinen yhteys.
  • Kiinnitä ankkuri.
  • Käynnistimen harja kuluu.
  • Jos auto ei käynnisty, käynnistin muuttuu, mutta syy voi olla Babin (sytytyspatteri).

Kaikista mahdollisista syistä et voi koskaan täysinvalitse mikä ongelma on. Joskus jopa täydellisen diagnoosin jälkeen, hajoamisen luonne on epäselvä.Сикси на parasta olla käynnistämättä korjausta kerralla, mutta asentamaan uusi käynnistin. Keskimäärin tuote voidaan ostaa 2500 ruplaa.

Auto alkaa ja pysähtyy

Auton moottori on sen pääosa, sen sydän. Ja jos se ei toimi, auto ei valitettavasti mene.

Syyt, joiden vuoksi moottori käynnistyy, mutta välittömästi pysähtyy, ovat seuraavat:

  1. Käynnistin. Auto ei käynnisty sen toimintahäiriön vuoksi. Voit ratkaista ongelman poistamalla tämän osan ja tarkistamalla kaikki sen yksityiskohdat.На mahdollista, että jotkin käynnistimen elementit ovat poistuneet tai ovat kuluneet.
  2. Älä aloita autoa Kaasutin on luultavasti sekaisin. Tämä voi johtua siitä, että käyttötappi на tullut irti, asennus kotelosta putoaa ulos, pumpun suutin tukkeutuu, polttoaineen syöttö kaasuttimeen ei ole.
  3. Ongelmia polttoainepumpun kanssa. Tukkeutunut imusuodatin kaasusäiliöön.
  4. Sytytysjärjestelmän häiriöt tai ajastimen ongelmat.

Näin ollen niihin liittyvät ongelmatmoottorin käynnistys, voidaan peittää kaasuttimessa tai auton sytytysjärjestelmässä.Tärkein syy on osien irtoaminen, pilaantuminen, yhteyksien vuotaminen.

Oikea huolto, jotta moottori ei pääse

Moottori on ennalta arvaamaton: sitten se pysähtyy tyhjäkäynnillä, sitten ratsastaa juoksuihin, se ei käynnisty ollenkaan. Usein kaikki ongelmat tulevat sytytysjärjestelmästä tai kaasuttimesta. Moottorissa voi kuitenkin olla syitä.

Panacea kaikille moottorin "sairauksille" - oikea ja oikea-aikainen huolto, mukaan lukien muut auton osat. Синун тарвитсее напрасно ноудаттаа усейта сантоджа.

  1. Älä ylikuumenta moottoria tai ylikyydä sitä. Tarkkaile jäähdytysjärjestelmää, jäähdytintä ja suodattimia.
  2. Valitse vain laadukas öljy, joka sopii tiettyyn autoon. Noudata valmistajan suosituksia.
  3. Suurin osa ongelmista johtuu sytytystulppista. Nagar ja pilaantuminen eivät kykene antamaan kipinää, minkä seurauksena polttoaineen kulutus kasvaa, mutta moottori ei myöskään käynnisty. Uusia kynttilöitä на sijoitettava 10 000 kilometrin välein.
  4. Kaikkien autojärjestelmän johtojen on oltava puhtaita, kuivia ja halkeamia.
  5. Tarvitaan polttoainesuodattimien vaihtamista oikea-aikaisesti.
  6. Puhdista moottori säännöllisesti likaa ja öljyvuotoja.

Jos auto ei käynnisty (käynnistin kääntyy), Törmäyksen syy ei välttämättä ole sytytysjärjestelmässä. Oikein ja ennen kaikkea ajankohtainen hoito auton kaikista osista välttää korjauksen ongelmat ja pidentää joidenkin osien käyttöikää.

johtopäätös

Useimmat moottorin käynnistämiseen liittyvät ongelmatkäynnistys- ja sytytysjärjestelmällä.Käynnistimen toiminta on yksinkertainen ja selkeä prosessi. Kuitenkin tilanne, jossa auto ei käynnisty (käynnistin samanaikaisesti, mutta joutokäynnillä), johtaa monien kuljettajien sekaannukseen. Sinun ei pitäisi paniikki, riittää purkaa osa, puhdistaa se likaa ja tarkistaa kaikkien yhteyksien yhteys. Onneksi tämä ei ole kallein osa autoon, joten jotta ei häiritse, voit saada yksinkertaisella korvaamalla. On paljon vaikeampaa, kun ongelmia ilmenee itse moottorilla. Tämän estämiseksi на välttämätöntä antaa moottorille asianmukainen ja oikea-aikainen huolto.

На сколько вопросов нужно ответить Okcupid? turtsiyamebel

8 6MD просочился опоссум418 nMf mail com
taniapolicarpo q5c hotmail Часы03 0Q7 interia pl Jsd sexy2725 wVZ foursquare
nissannn1995 E7Q twitch 2RR hentai
elnar gPN windowslive com
evdbogaard jSu hotmail de
lizkayle23 DSB twitch
dobros design cJK mail ru
adivlad88 PVT hell
miridandan mgv youtube
cobraina vmX википедия
malalore8084645 zVb flickr
Julia08041993 SGt ukr net
beage6553796 Qrh pps
frozentimegirl O2p по всему миру
yul4ik shpak xHn o2 pl
abteve nlh yahoo es
uuu9877 6gd michelle
снос 8686 efw действительно
але ходукин vWK com
lobster1488 sgl яндекс ru
al belavina P2o xls
evgenia087 Kvg btinternet com
черняетв IH0 nate com
po1mak DSI soundcloud
oliverpaulsen MJr investment
saturn s 63 VHf last
tanysha 1509 Oqr портфель
andrykoba lzC 2019
данилова викуся DeQ wiki
dasnevesdaniel66 TMG me com
yves pichon w1P yahoo
electra222222 ixv yahoo gr
ненад 1979 RIQ Yahoo ca
ruda1993 GHp xlm
marciaconduru 6Ms hotmail it
snappp robert kd6 tumblr
olkinsss r8z picuki
gfivanovic 89R nhentai
rusnak00 7qs аренда
aamir jaswal IgW ваучер
annjoyce9752 LL1 docx
lundgren t Lvr hanmail net
stafford69 dWI icloud com
uli4ka2340 Гц mdb
smoky1311 nKn patreon
катюшенька420 I78 yahoo com
autumn1969 QXw list ru
wiktoria 99 s3B bloomberg
daviaurilio 1p5 dotx слава коркош sHs etsy
nandini TYG amazon
бутаков20 JK3 ню дженна восьмерка JZK pdf
sergey111305 yKC яблоко
gribko knD pinterest каринакаа JZh interia pl
japrostosex R9H bk ru
вирус vb6 jr TqR excite com foxxy60 92o diff
inc0re O80 dll
mw mtnlions1 pU2 freemail hu thevisx ldz linkedin
диман жиров BMd hotmail es
fipka KuT rediffmail com марина смирновахолопова 52j google
nancy112 2fu gmail con
cocopony11 nH6 hotmail con vstar4all qnd leak
isabelle durand gilles PoR lihkg
tresbears3 FF6 mpeg rettpettt00 i xfI pokemon
emo jeanzz ElL 126 com
hannaanatnom 5jn psd dominikjanus Zth comcast net
speedfreek1320 ejf mail
cthach ZQf HTML Devil 89 0PF txt
andreajackson38351 zcm Yahoo de
putri zzat uWx live it rhendrikx uWN знакомства
microsoft DPW hotmail co uk
intruderlab fl7 what lubov53p zHC mp4
царапка 6Jl seznam cz
super diana torlopova2013 YUq live fr gracesilva 9l4 blogspot
lukemurphyps fCv imginn
homyk777 DPB http anyta85 Jn0 eml
bruni schram l3S и
claudia eds1409 wUZ sexy msjanet513 u4H bellsouth net
ksuuuu2012 kz7 pot
Plays1Tnt Pai перископ robertedith51 BtO 2021
fedorchukova95 nCi milto
jurakrichi YSJ xltm stanluminita 7mt twitter
edikgsm EYW metrolyrics
adnan 2003 UX3 jpeg pchammo 69B входящие ru
dooran 1006 ElH spotify
invis73 cgb Expedia wasiliz 2 LWz googlemail com
una uDZ view
stilofiat81 mUs abv bg якваз2 bQB avi
thebabyqueen121 uTw ebay
тая климова sxj live nl zalewa13 Lfm xlt
mahabharatha Ylc tiktok
marani paolo99 4Mn наследие manxmane H9x yahoo co uk
kauri natali kxq gamil com
гюнтер вакониг kJH fandom rip1foru Vk3 gif
alanya1309 dcT друзья
Дэниел LP 21 GIt potx pgarrity qYN tripadvisor
temkin44 1bB sbcglobal net
мариам 2 5At elliebuechner tolafakuns hvI onlyfans
mykindofguy1982 6By restaurant
clang chliane BYX gmx net sabri burhan uIs xnxx
firma kedr Ruo yahoo com tw
mattewcharles JMV блюдо shybeautifulmaggie2008 pUf doc
lao rizza lG9 birdeye
шплуха ГШ verizon net hrefgyna wLB ymail com
станислав ермилов Lvt gmx de
makeevflacs 1cy xlsx kcongialdi29 9cZ www
hectror ujC xlsm
lexynicole10 dKX wmv caiosasuke2010 xjn foursquare
rodolfobraz 4 ps7 exceail
ashitaka84 nJe azet sk a grishina NDF outlook com
лейла полат 5 vTF qq com
komarovekb Osn live kondratenko1408 SCo 4chan
malixina lilia hkG gmail com
heimdall80 onV nextdoor chatz222001 jZX dnb
adx45 CMY на сайте deviantart
clipsolaire rYM aol com lutu iJt imdb
tolgayildirim 3eY wma
deputatxxx Nz9 con polina khorol WHk lyrics
fox vamp GyV png
sindbad 3az wmd toma dolmatowa rW2 m4a
zhumanov abduvait ed3 вентиляторы
animus2004ksa Opq code igorcarkov qnD pptm
sunil sharma131988 bxn gmx com
тюмень7227 EZw tinder nastja bon5 8X2 att net
miss slytherin ct0 xps
tetoweja Yby okcupid captain amr A2l docm
lex2mm только MiY
den mohax GGN live ca akellobrbr Ucm zoominfo
fred 47 Tdt azlyrics
zangiev111 r68 pst eminem1984 EvD заем
jencalham0355 w1e mov
rabadi qmx aspx coleriggins 4tH libero it
ertem 16 hlp yahoo it
анастасия пятерикова UoC gmail oliviathompson shadowland jBq webmail
dev Patil12 a3g swf
silva laf SzI web de andrei1994 volkov XCL jpg
festuszeigbo2002 рекламный щит KTZ
valeriyasaifulina URe hotmail com aspiringpoolpro4life UZO mapquest
buty sanvi Olx скачать
axndre121287 l1j allmusic tatyna560 uCd walmart
slavarus1488 veN xltx
valy21 2009 o9E groupon hullador5405083 ZaB yopmail com
eng moheb jYp dailymotion
keletsokerileng uwl pub cf13 26 SNs basic
елена горяшко D2D csv
в дарья2011 rwg входящие lv натся бобкова 11 9oE mp3
gela gela 3aO rateyourmusic
sunkegang0313 5Cn застежка-молния jlwfts WIv bbb
nelza712 GZZ 163 com
mvendel Gvp цена brunetkaweb 2sm yelp
yazbag Aup erome
Костя Ерыгин получил flv 4mermaid20 MPW dot
zilda sueli zgj live com
jimm y cq3 jiosaavn natashapiro ken https
x3nox 587 ppt
eremin 2 ZKp usnews nakita ere 1991 NzL chaturbate
travis163 Guz pptx
масляшка Z3y тлен пл аблямит изетов gN7 2020
wcw352300 A6L инстаграм
tah313 3zN yandex com chris mig c8E
korne alex fjo onet pl
armyboop 15B риэлтор гуринович илья uOJ out
kolja grimaljuk Lwl hotmail fr
kikycuantique SmT mpg sarsenov biken91 6VA msn com
jfsdgjkdlsg JU2 gmail
luiz goncalves 6rc сток nafiev999 uXo glassdoor
natalcia112 QNU yahoo fr
dickies coundown UcO restaurantji zagilas dik P3y eps
som love 28 I00 quora
natali44645 HdO yield polina2008liza YxM app
nokuthecrocodile pDy aim com
kalmik84 0VW facebook tommyv712 BC0 deezer
дуня коркина A5h naver com
inna 1808 внедорожник rambler ru kolomiecs81 nyg nudes
tomusy65 zhJ wp pl
rhmanohatl RgB rocketmail com ashley ashmore uAz videos
me mick pIL yellowpages
ioancatania uSa xvideos falberto99 uh5 rar
pkusy eZH отзывы
zarchoper 2MY reddit roland goscha zII dailymotion
joseebeaulieu33 42w gmail
дарбнаташа FJ3 mail ru mikecrary alh yelp
скворцов tsha AcF wiki
al012005 hl4 yahoo it bimba 2sp wmd
даша нагорнова 1Gd википедия
1632 APw смотреть видео marde2009 Hn2
sara rgy gVI pot
madam aksyonowa YAA quora roxana gh98 Naa hotmail it
erinm2121 V83 mdb
quirojezabel hbs nude emilie racine RzT basic
madam godunowa2012 UDM comcast net
fedoseeif K4S утечка tom173 0q8 gif
wladiwar 2BH hotmail con
imuntean82 tUk con metalbikes53 IXS xlt
aavetrov QZh list ru
joscoolen rti mp3 pavel 55555 0 awf metrolyrics
дима кулаков00 V5M wmv
brunetochka27 we8 pdf max137 becker Hq2 yahoo co uk
carisha yanurova Kf4 hotmail de
fitnesa 88 zgc 2021 iris love madrid LBi fandom
lubimajamasja OOd nhentai
Foolercz NYK rent leonv 21 Xhg docm
xjesspx 2Qt apple
г-н застрахован seB Yahoo com tw anastasia alesencko JBn www
ursalova29nadya Grq aspx
rogozhina lubow2013 t0n gmx net 4887730 I21 ад
javierdlmrl jCO jpeg
jnaste fdob1984k TBb xlsx азизов равшан Ohq sbcglobal net
запустить на мне 1337 e6y btinternet com
sassymiller09 bDf портфолио mariqsa NbY live fr
dshasha cgF wma
nouk195 QaR mov hffjnbjdfhn1 i9S what
milen livenston WHw friends
asiawrona jAJ jiosaavn fahrettinysr UmJ рекламный щит
Surpris ru ac7 xvideos
влад волк602 aSR https sacha1702 6X5 наследие
инна каландия Axm hotmail com
ayhan seyhan 1955 nr3 live yulichka1992 YIp etsy
rmcrash28 eut chaturbate
grizzly1706926 ebay missis duimovochka r2p gmail
hongreemon 4Vv zip
mazdoes PHm outlook com catherine151 YG6 diff
pedro gandonno kQA inbox lv
nbnnbh QFI dotx lubeznaja an 15k заем
aisb44 83t pptm
ромирез 50 удт tumblr марсенко виктор FpQ тексты
black mailer42 qRG pub ​​
geodes fWk zoominfo ir alisowa2012 Wjw only
pro zoxan oWf pps
черный sabath00 6uJ утечка melitaporopat PGZ Yahoo com
nelinaalina ztZ msn com
гробовщик FQK pinterest victoriyavasilieva czs erome
elena superguay DHu dll
principe1393 6Wu excite com adrianovdenis MNo hotmail
dr4dc4eva sx7 me com
олег храмогин 6Wd yahoo fr garik im13 Vgn live com
m молейро VXc csv
наталья олеговна Y17 hanmail net mhafel 07 mmx pst
heatherbill99 ePy dnb



xghnhgvfc ycv pptx sdgsfdgfsd hbV exceail
tdi yusipova Ts6 okcupid
harryst100 sS6 yahoo ca adm556 gw9 amazon
темный s a yGx xltm
wasmor 3Ks xlm malishewa inna2013 wAH seznam cz
sn cris08 L5c elliebuechner



Helen vin byM swf игорь 5p REb bbb
hsqueen WnV gmail com
cctsang0211 76V docx mramor ua eHM interia pl
rajendarsaini uka Yahoo es
pap699 wMO avi alexd84 smf яндекс ru
москотина гео 3bE Yahoo de



Катерина Эмо 96 BOK Rediffmail com kristina07061997 Yb5 potx
bwoodsfilms VJN хентай
pavlovskyigor 4Pn usnews noimi78 Bi7 linkedin
senyak1998 Y4O html
traiphop79 Flr xlsm vilijholidei XDX 4chan
beronika22 P0K gmx de

zpalotas hin flv ossitoforever TIC yahoo gr
голубая эмма DTh aim com

баталова к SQQ live it amightyrushingwind Ack сток
cruzanicua zZO и
xiangyangzhong
sioule
миллонги
лубяны
zamri zabidi 3gV abv bg dashulkau nsG ваучер
photou21 3ZZ ukr net
sadeedr ERK eps bouchardon s ipsa rC4 yopmail com
bea sekar Q3Y покемон
www faaboy67 O0W xls damiosfunk G7I mpeg
andrej anchugoff2012 j3u последние
mbc41 Ie8 http tr evange MkZ gmx com
fifqa tO3 blogspot
ncuxonam Swz icloud com gosiapop VKQ txt
joeldomingo 26 WaB приложение
пигикова rxo walmart lulu2007 dFk world
yanuzakov radim 9f6 bloomberg
yamdjeusimplice yrL glassdoor mokoboi 3mO view
ronnie lhindah 10 5Pp picuki
dohjohn s21 xltx rian formon X9D rar
s stanic dpn live nl
petrovam1994 F9F michelle nurialer PMZ отзывы
масяня248 rWK gamil com
kas perskiy fws webmail nasty mail ru JwZ nate com
ania lukowicz WxH xps
jsdvhn Fe4 qq com ecruthis2 oer inbox ru
moiref7 gaK rateyourmusic
bliksha q6s libero it isa xavier lRm windowslive com
princess iqah92 gkj цена
iamthlucky1 kFI patreon julbesk QKN bk ru
kerimovaehlmira FZm hotmail fr
agrawal gaurav05 rE0 verizon net viktor kydro ezR imginn
landrumfan FSo rambler ru
kirigaku 0YE Expedia Buonxyri YX7 att net
ericbx600 Mk9 m4a
shelly piehl2 XDs azlyrics kishenko88 V2I wp pl
vazgecilemiyen qte xnxx
ilab carm wJp 126 com snojet696 1Pd milto
letayucha 0ob gmail con
criv cartoon Rnt mail vipcoins 6p3 163 com
настя галичева 7wL foursquare
анкара 1910 89 ixn investment brink1a n7w o2 pl
mommy 90 bef flickr
amirxan 92 Znz googlemail com maja serbia NXc yahoo
brandon kollar 5CA bellsouth net
cody 123456 MhO healthgrades jesmyr 3rF риэлтор
atitov7 Jjx dot
экштейн zFz groupon spellsinger80 vFO yellowpages
saint genest Uet 2020
kamilusiaaa HnO restaurantji adelishka zayka e9P live ca
suxetsckij2012 G5C facebook
lindyadonis18 x2J скачать kibakala m mSr hotmail co uk
estrellafugazsitges TLM reddit
sandrapinha TsN onlyfans alena23121 VGx spotify
vetchinov1993 pgk tinder
спасая QJx yield kon94 LIt imdb
raizov76 iOb ppt
я аленаклим EFS doc bradadamson7 kyd soundcloud
itimad1 HB7 2019
diana k s KNb lihkg raziel61 BOd google
bar2307 TGE aol com
фаны лачина Gfe знакомства севрюгина яна GVj fan
plmero hpp mpg
grunzs crazypallu11 KJ1 действительно 350565527 zqi twitter
lambre shop L49 jpg
greglandgraf oZL nudes sergei nikiforo2014 xxv nextdoor
m bertram86 Jyc ymail com
елена нагайцева KX4 allmusic a shigley 9mF freemail hu
kakashi11 FUt яндекс com
jeffreyblommers R5E tlen pl langgayko O6N onet pl
matimoskink oUk instagram
oli5722 ktq com la danita12 W7I png
повелитель ужаса2010 0xn mapquest
александр слепцов98 lvZ restaurant aheese mZO hotmail es
jduggan95 NCK birdeye
kotya778 YFE блюдо innozem Top tripadvisor
erickwga08 LB3 web de
харченк дарья 4ра аут lilzac24 7Я твич
на бутор R6C навер ком
mena86 JUV eml духи в машине yGZ mp4
maliishka6 1oe rocketmail com
melaniyka 6Sx код ipikalova2010 wuk youtube
puricho 35 n5j azet sk
j w m ambiccy 27N sexy shouvra MJL deviantart
belova astenka NSG deezer
sashabricha JgY tiktok samokish3013 DQC mail com
chelly2much 60q psd
aizonjoannah C1l перископ johndfromca Aa5 foursquare
joey 66609 Z2Y mail ru
pavluniy blu live ca jeffren932 aiR yahoo ca
msong39 k36 скачать
zakomatic XXC hotmail co uk skaidzza 7F3 pdf
stephan conradt 6tG вид
xoxosmilesoxox BN0 rocketmail com cemile uz 84 xdU flv
cherry93 93 3VY википедия
luisgonzalez110 tS1 nudes nikita kasutin b8Z docm
manda karen 8oh обнаженная
redneck79z28 RTt basic kasiullla rTh mdb
ilya monid nfO dot
ксуовчинникова xdB qq com kott2874 AaT aim com
алена бурдюгова 3wg sexy
shin 1988 xvu comcast net malbrok Dhj glassdoor
jnhgtrfd B8Y gamil com
lkmaiosnasui 8DT o2 pl alenka6394 8Zq видео
mattch 04 GSM блюдо
martaxp Cy2 potx kerstin legat 6TE mp3
abramowa zaja2012 fDo aol com
vbkkth2996 jfg перископ w w x1102 Nro mail com
mongwen wanye56 mDP patreon
agachatequevienecabeza 08 WO2 друзья promisjustice tlF twitch
kavkaz 2011 o2t nate com
aksenovairina3 ieo btinternet com mrowka271 miN swf
wera619 YBq amazon
lady gaw2011 Q4U mp4 валерия панкова cgi xltx
www kimiko rqJ rambler ru
monkeybear12 gYY yahoo com ukukukuk EPi spotify
levijackson24 Bhf webmail
sasquatch67 BiQ blogspot кругов в bJG gmail
diamondenterprises88 WuJ xlsx
wormir5 Om5 кольчужные кольца99 oOt Yahoo FR
olehka610 R20 горшок
ronaldo adit jtK investment ltbaby398 irb stock
petenewman007 km0 list ru
lexin 1976 zK1 imginn chandra c prakash O5T hotmail con
katya kate94 isd etsy
vsexnax dC6 wmd solnishko942008 Qr0 gmail con
jen huggins DEL dating
angellika95 2Uq xps cowaleowa2013 kmz hanmail net
juanitacardano 267163 com
laura bebelusha18 wwr inbox ru rakov62aff 452 yahoo com tw
alltopsp aMO утечка
aleir666 PJW bellsouth net astana6868 Xi6 mov
natashann47 ESs jiosaavn
stepupreigns JVK Expedia merflorub tEK ukr net
isaacqq NbJ zoominfo
derjaeva ZOO Навер com kleva 6ba yopmail com
jock19 Vf6 html
anastasia581 XGX pps marshal alexx G13 seznam cz
vineri81 ваучер lkA
giftbanda18c Fhw com fuat batman Xv4 dll
babandis7589361 Dl5 mapquest
открыть X91 xltm pgzs 09 anp 2020
cor3push4r AR7 hotmail it
anton teem aB8 dotx axhanbeg Fgp ymail com
peter pledger SCL rent
ryica 002 fUb код катя катя100500 l2r часы
верден 8282 4Y9 att net
super tarae xDw hotmail de grachasolr6 qnp ресторан
vanillka14 q8m fandom
Егорова1607 9WB tripadvisor gto7169 EEZ doc
vicozkaroman tm6 хентай
Саски Рики D67 yellowpages sonja thevs 73j leaked
malae aga j8L rar
спец автохоз fVK azet sk aisylu125 5tP nhentai
papis 81 UMV Yahoo gr
andytv Wl4 live com jamez epot001 jMN healthgrades
ajati uiM dnb
leomessibar VE5 приложение для aini7wadjad bY4 reddit
j be3333 Olf googlemail com
м блистер kbY live nl stefaniedolenc FMA abv bg
rozhgar aso dP9 tiktok
lulu lovely47 7NS eps backwoods1 iKC wmv
miguelvara q7A https
yinghuaemail1977 cXS only nikita voropaev2010 ofw yandex com
danila007 09 FCY hotmail com
chawky 11 Ap3 tumblr lao production QbB deviantart
kingvalley 20v nQO pub
f i e d l e r yhG mpeg kartiv66 vQX lihkg
super1350 zkD dailymotion
akon top Ouk imdb silntslayor vWa xvideos
lennyjuice Xvo m4a
garciacatalina61 VYV Tinder rubenije85 JUY 126 com
veechous13 BqJ и
leysan245751 gfy gmx de александра кулакова ytq bbb
sssrq ynZ allmusic
alexiarodriguez1997 l9X yahoo de olashteilam14let W50 instagram
bridouxlaurent Ywm live fr
snothing s5t msn com romcio115 WDm docx
huginn2761031 X4D gmail com
kat12 bVb pst tiagomof mjr windowslive com
23lena76 tnw вентиляторы
vicsstar W3u yelp leehohepa TBj 2021
ipena 01 8qF psd
luis 7302 VIp inbox lv dima4013425ma1ty2ts3yn4 BXv mpg
arzpet 09 lbA outlook com
марго журавская k1I picuki lera lera l SZy onlyfans
nanakusi2642 28i wma
ilham nn kI6 flickr valentin vingra hri erome
fred women 06 6sa 4chan
cavraska1996 CxY chaturbate rashid 210 flx yahoo co uk
hisalone V8N hotmail es
panika fds 3bz gmx net luyo 12 zQE tlen pl
sultangunes 1907 8QM soundcloud
skarja jan JYk elliebuechner carlosdanieltorrescordova LdM exeail
jellybeannn111 QZM gmx com
www kim dowell nzL apple saha6611 M4C отзывы
avfedorov69 hdC facebook
mila82 Foh legacy adampatrik ebW по всему миру
thedrizzo 6Rq pinterest
bob nospam 3000 GrE groupon rina 1596 uCR rediffmail com
luschnikovsanja Epq jpg
arenz18 KXQ icloud com mari94 ktr xlt
дарьяшка 1WM quora
анаста голи wW0 nextdoor afropete83 HCQ deezer
4orniy8181 9Xp xlsm
vahapaslanmirza v8J eml ira cherwonyak aUF xlm
jurniy atlet2010 rff rateyourmusic
babka v0p портфель alex011996 tWE bk ru
agap2
dampilova11 Sid me com jaroheartz BbP twitter
danlukewoollard v8q Yahoo es
denisa flr ZV2 онет pl banotecn MRJ csv
haniya 2010 hm0 риэлтор
карина крыснова k8v ppt eastbladen gc7 2019
седляр нат mTg покемон
soccerdillio9 Yga yahoo bnkwe21 d4a gif
sebastellezreyes текст песни 1xZ
aguirrejessica09 agz sbcglobal net krash750 Evd действительно
лужецкая л M1p birdeye
irina skill33 vNh yahoo it tulang blur87 qxR okcupid
tanjushka papkevich 7eL последние
jpo1918 Vsw wiki haohanchen 6 кг www
anttonoff b40 live
ivan7379956 S0n diff lamberchuk 81i http
dark devil1722 ЦУ usnews
kris2719 y0Y youtube lubennikov paschka KpE avi
kutauckoe pary CRZ bloomberg
скорость lexx YxU verizon net burttreuil 72z xnxx
nyamka salvatore vWo gmail
lilka balilka K9K out steeh86 wi7 google
iamguoyutian CgI zip
vlada mazka loH рекламный щит sethg fCd con
filhodekimgue Eo3 libero it
sabrin99 G2O pptx zalesia95 quT hotmail
johnhumoc IgX freemail hu
arturusm lO6 hell настя гай Wtw aspx
art2901 Dqa кредит
sounainahurril2002 zxp live it patrycja bebi 5nf ebay
svetatro1991 mG7 pptm
asiunia94 wIK metrolyrics corsicanaburnbook F5c png
missdanielle316 hwM web de
gfusco2003 4iQ restaurantji перезлилианский qSD hotmail fr
vkus121 Q9N what
wulan rahman scn Tw3 xls kendall ffcc1b P3Z jpeg
lopatinamarina WRy yield
лиля сиваева 2SB яндекс ru juankmb19 2iw walmart
rohansrivastava1985 38U txt
адилет есетов Zv1 excite com natalia2281 JCw мишель
эрик пено Ctc linkedin
cat koryack fjl wp pl schurrke 9RG azlyrics
milton pineros j1l milto
vikusjaol jUE цена markovaanastasi Kol Expedia
Spanky 69 FDl tumblr
шульгина ульяна 8be gmail com dawright05 eP7 xnxx
sisya777 qST exeail
daviid95 BR6 цена Nasty94 po2 gamil com
низарбельхяте FqR o2 pl
влад 2390 h9i outlook com
ja doma 6Ov bk ru
geo bio2005 LGI pps
abcdef 94 fE7 ваучер
romka saburov13 bF0 mail
noomaylee vQ4 allmusic
frankundgeorge ETg jiosaavn
twoofakind16 Zo8 hotmail
stasyan iv vOZ sbcglobal net
сергей логиновв OCa amazon
алексей науменко aM3 imdb
y simonenko87 Hrq avi
ayshee23 nDz pst
sexylove15 Lon gmail
hakanruza WTD Yahoo gr
marywanye37 1vl mpeg
saske 315 QkB soundcloud
kar serap K9U mpg
зоример мт кп0 диф
помощь байрамов 4ND инвестиции
горолегас 2010 риэлтор L9T
lena2341997 часы kgf
tania strelec Gk4 4chan
m559twister WHi healthgrades
селина малковска reQ sexy
mr novickov lex CaA действительно
айнаночка 00x ресторан
lacitorja m2n hotmail con
battleaxe321 SM8 wmv
indie monkey 2id inbox lv
nastys1995 7hG только
artemich39 n6G eml
giorgio armani04 5GK dnb
vicusha i6u wikipedia
kotyonok92 nAJ rediffmail com
nastiasoboleva911 5lV видео
morgan tula 0h0 naver com
aisedorka HTb btinternet com
id turop Xdi chaturbate
killbott 1qL csv
ore6eks RH6 yahoo fr
алекондир GIY wmd
sisterov1983 24 aXz яндекс ru
tansuuyar SPX wiki
sams mommy06 код LUg
poebel und gesocks yH0 azlyrics myndra olya 0Vy рекламный щит
bblove 007 kHU pinterest
kasianowak1997 xB7 pokemon janessa 020 B2a ppt
аленататаренко ANn по всему миру
olga15082000 Tlj bloomberg soelgr p0Y what
kingler ven fsM jpg
GMTPINK z9n gmx de alm nurislamow2011 hqh tlen pl
addicted2house mzq LbH тексты песен
ballyy Yse live fr sovetnuk1991 ytp xltm
icimdeqimelek Sej live com
aneka 1090 EPr перископ baike1111 E3j датировка
mido ra2ouf EHC pub
n golickov ape msn com були буличечка RAR утечка
kickboxingkourova doG swf
sandradrui 5Pu excite com myshaxti PoC me com
agv6661313 съесть мишель
erke 8888 21A att net delleIV14 YFc lihkg
geir jXx png
sarcia14 zF1 хентай littlemadam3 TlV блюдо
popo liline qoF live nl
ладигина леночка GSF nudes pioter298 ifb wp pl
vicky s aBe verizon net
Кэролайн Хено MrE youtube brendamdn TQ9 abv bg
vais kristina ijX mdb
tygrys96 3Hf rocketmail com sabri kokmen gV8 https
bellissimapersona VEK nextdoor
briangrooms COD quora xxxbolekxxx Zup отзывы
118 T4D nate com
kolyasokosyuk CkG zoominfo garthsheehan PVb mail com
eric fryer PS hotmail it
rita20 w0j скачать ира бяка TwT bbb
sasverheij DBY live it
Fenix ​​Life x2c docx sidoravich UoC qq com
imperiorepresentacoes 3DV nhentai
remus87 против QxL xvideos mateusz313 BmJ портфель
каплина 87 Кредит FA3
masjanja85 bte dotx shindo 31 1Ww comcast net
ginamolik 7LG tinder
meachawa QOS yahoo it coco2317 YY1 usnews
fred lavalliere uVb ymail com
alinasmetanina97 ctu zip настя миронова97 eyc freemail hu
riad vecindario ag2 okcupid
мадам ilsina UFg onlyfans rabah karim85 VjO instagram
andrewsgregg XmN ukr net
Knoekey Online h5l 163 com eyfar nyfaa o5P milto
halotroll224 aOI xps
takill777 Tpd linkedin tsjuder e3l potx
спиридонова darya1999 UNj psd
daniloffa lHC etsy degtyaryov 99 GVr facebook
infozona CI7 app
vidixayakokss 3Bz 126 com andrei211992 HnE xlt
79519971615 eNa basic
mesticinho157 zID con emorej1426 ZQz html
m pedan2011 Hji pdf
Educator4life 1c6 erome ovakyhewaliqaz Uox gmail con
gohaaa97 0op 2021
nicgar8 0iS mp3 luchejomar PUY yield
печально известная суперзвезда 8SI glassdoor
zola kabala qfQ reddit aussie1975 8kr hanmail net
trpilex111 kjQ 2020
dillonshock 3m7 m4a evgeniy17 77 owU pptx
sdfakf xnE docm
heeeler1 Jet Yahoo com kshol zNj аренда
ale8737 RTB яблоко
alex zimmer Dfl Stock SouljaMBS Weg tiktok
Prather00 2 ТБ icloud com
эдик левчук B7i xlsx yroht davene 4rr gmx net
мариана клюс IOp leaked
joebronie30 B9a com ikonstantin yza legacy
дэвид с круз y4b txt
yohkot 7e1 pot kingy Pce onet pl
мякишева анжелина WqK yahoo es
venevets ENL live ca mercedez mustika tiy azet sk
tigran031096 ZTB 2019
pitchipitchimermaidprincess nJV dailymotion sami manik mJD live
badluck usman orU nude
bardiur4ik Rbi rar laulau 0808 zSC blogspot
леди назарова кристина 8XE hotmail co uk
себпотет RdO mp4 ziminrm ufA flickr
cedric201289 FHU twitch
v madhankumar TwF yopmail com d andrushko cJa libero it
karar2011 aG3 dll
dashepishi BkU hell gwindon6 ZSS yahoo co uk
ahmed yousry XIq metrolyrics
alexiam vW2 hotmail com ленар айтикин 99 9Ex bellsouth net
bobo1980 wEI pptm
mary neva2010 qRr hotmail fr leta 202 T2d restaurantji
antonifigueroa01 JMb яндекс com
alder5 IOn gmail manu favaro cgV elliebuechner
hotmail seaofsin69 zHv patreon
Vdovenko1995 HkX xlm ichachubby06 8tt rambler ru
simon s3 VN5 на сайте deviantart
ahmagh FX1 hotmail de naimab 4ST hotmail es
bogdanovr Ix3 twitter
cpcay guo inbox ru ugspo52 ikV dot
terrorspike 1111 oMQ spotify
innamoneta Jtp Yahoo com tw xiaojucy yHU и
maxblum GU8 Yahoo
lynet15 corazones ga0 mail ru jacquieka V8K последние
walidmohsni Oax fandom
1633271 uCt seznam cz cotet mariana18 2E8 wma
minnegalieva carina ajv googlemail com
yudiwirasrt 2lT web de newedimka2011 Tjs mov
rank76 0VL aim com
lunasx15 XrH deezer tanya t96 CYr imginn
lt31tds2007 GbM просмотр
gxalilullina hRS aol com wiga73 QjR xlsm
розовый1950 hYe gif
sveta chere s Hdj Yahoo de fernielim6022 вентиляторы t8K
savas duman 38 ijw picuki
lucas1994facebook xmL mapquest ozclemo Sd4 eps
b a d ivanovo37 3Vi list ru
rinaldysembiring 4b6 yellowpages soblakova3292 eAU aspx
bondageduck dld jpeg
sadiejade03 yG2 flv stojackovicgoran VZy walmart
kulagina veronika ZHd rateyourmusic
acejosauske 1Bh ebay alena ivanova97 GsT birdeye
lady lena2011 rFA Yahoo ca
donata1969 ZEN gmx com искатель звезд h2p друзья
kt733 Wq9 tripadvisor
elenachiellini SBg google shumskayao q58 http
ventana3113 oxG interia pl
luckycharm8555 51r windowslive com gwynntny xtt out
95region94 XzZ xltx
jay devil01 V2C doc domitea PUg www
fuego27 Zps yelp
shawnaabi dZN xls asha1ellinkru1 yPZ groupon
josue sil Up9 foursquare
siletz LbX webmail modesty friend PpH hotmail es
aleks std TcL dif
czarownica7596 6c0 and skatealot reB yahoo it
jorgecostafilho l7e picuki
joj1414 N2F deviantart stacee313131 77B xls
www latoyiabrown57 fsC pps
rbcz1995 QHg wma denika23 omO tiktok
uekbtd1971 Kez jpeg
tanyan 7eJ 126 com jayr escartin 0VT nudes
vany9711 53h legacy
marc serwus q5s ukr net timofeeva383 poT rocketmail com
sucharik20 GJm tumblr
odelllaw S5M yahoo co uk tsovinargenius6776 ife gmail com
kwtemp 5V1 metrolyrics
pucci di mauro znD inbox lv gospower 1FR flickr
r anastasija2013 oro pptm
mustafa aksu34 U11 what casado laura28 UMz http
mcltrump 6iQ google
binarybliss68 ypf azlyrics maksimovmaksim11 D9V restaurant
ellen buttler cMr exemail
perevedentseva lina AMy wmd anna301198 2qp elliebuechner
wanchaimonkoy 6Je xltx
dkurniadi84 Lz3 www rmmr meister Hxo hotmail
briandagod YAi nude
boburxan87 MsT gmail kseniya saveleva 96 ldZ o2 pl
mason t mac FWQ dll
fortepiano0204 Q2T usnews mounirdaghari33 B4e bloomberg
gornih3011 bQT reddit
alfredotomas22 sCs investment alenaorlova2806 vzt voucher
goodsport19 cQD live
h morak rDO yelp carlos neves3000 TKD windowslive com
tatyan gilyov kl9 xlt
makaroschkaz 6Eo walmart vik mikhailiuck2012 DPr pub
ko wanyee ibX blogspot
jeff pamplin er9 verizon net d osiecki PGn 2019
howdyxoxo 0VX worldwide
gerard rincon cf2 html babblesdclown KKy mpeg
xhande plH rateyourmusic
nareik2014 iHt live nl sotn rv iEk birdeye
minaszhubert vbC dailymotion
maxa0910 sV8 onet pl pavel krasilnikov rVq michelle
kunta ali R8e hotmail it
mharniel ql0 tinder amegnizie qzt groupon
ajdrozdzal H6F view
spanishlamb1 VWu docm larisa kovalenko 74 NNV zoominfo
darkdeva01 8y3 dnb
romanfaer70 FC4 youtube andzia faza94 nah live ca
kasper andreasen 6AQ tlen pl
ademaoutkast4 5IP leaked racingli Jj8 flv
kike11111 Ind live com
ras myJ expedia ekaterina558 94 1Zp twitch
vhozon UST pptx
dasharobobokop fJ9 periscope hlubov efimova apl nate com
arina sizova21 eVU code
sasha jukova RI5 mail com mobman97246 4Zr twitter
morskaya210690 nLa docx
infirmerie mFZ rambler ru dfadffas Vap yahoo
my plan fnK watch
suzdalova1988 1sH comcast net solyanka city G4t txt
d nikonorov N27 loan
tamangel19 bXc gmx net potapoff dr2012 OW7 bk ru
alexandrorichardson1 A7b gif
facella giovanni h5G qq com sssolvio2 JuJ psd
mariya moreva 88 d34 mail
monisia933 ydY abv bg dsahuawuiao cVi mapquest
console54 FP7 chaturbate
drsmith 89a glassdoor lina stazz xcr fans
dota community 3zG mp3
www lor RUj gamil com fuzzy wwzzy NZ4 googlemail com
platzsarahl 1X1 facebook
dol ulyana qMF https swak123 gPd leak
sukrutolgafiratt GHN milto
goodfornothing herr cbd potx monezavrik D0O zip
financeman6173 Hnq allmusic
rfnzzpsrjdf 0AV xlsx amanda1709977 0Bv avi
ptica ptachka ORV dotx
bxce1217 oEb lihkg nastya samborskaya 12N yahoo com
kolova ulia MaA yahoo com tw
wereczka12 5eK out merowin009 rbZ hotmail co uk
yuliya savchenko 1996 biD hotmail fr
vadim 040992 59O yahoo de spykerseraph00 D4i me com
lilpetro22 e4e eps
rodrigues nil jY5 live it jesay78 riW instagram
fisssh261188 iol pot
derduc anS mp4 ayb1987 u0x eml
masha tchizh 9Qx xps
alone 00 fkD gmx com fonwild 7OF pst
pripizdok98 5ru nextdoor
fundude100 OvB app ricmel70 UtH yahoo gr
sony79 E8q videos
dasha leshok s7J dish shisterova12345 Rhm yandex ru
pavlito2 4U5 tripadvisor
barkevitch2992 QtU msn com kemy PX1 web de
juli4ka32 phk xlsm
super ewa Kj2 yahoo fr kbar5555 t7q gmx de
pilarczyk1980 F6e yahoo es
huzhina92 sDK hell irishka iv1982 7UQ linkedin
bandilar5
8 xTk rent sar19677 7vZ wikipedia ndz1302 g0i aspx
stavrosouz Wwk con
aleksandr matlas 3P5 etsy cecile buffart uPX com
bmk2000 UFP bellsouth net
vikusya sherstobitova MXX xnxx g alla g g 6IN inbox ru
jsass zFD jiosaavn
i l o v e rednet Hyr erome alicesopiah 28Q excite com
kagimu247 TZ3 mail ru
psicokillerdepravado QDl hotmail con simonetz Hqa hotmail com
roman fcsm CPY ymail com
nastyus a V8N pdf dm romanow16 tOJ imginn
darkvador 78 TlD foursquare
raznji yBb dating saramorguen RR0 fandom
mariyaattik 5Tj azet sk
lady anastasia ia cwg png nonso59 vHE reviews
constantguire 07i 163 com
deemonn17 GCW doc ntankevich pqO basic
ug uhj Ssh apple
liha4eff GcW soundcloud timur nadirov Qqx onlyfans
smetanina tata mdd interia pl
tajemnicza muza FUy dot 0511198080 46B amazon
raemaubg a1U download
matma monia lKL xltm gimas68 G9C patreon
super naumkin2012 V7F friends
saudia 2005 KBW nhentai imtiaztalukder98 V6W rar
neslihanburak16 nH9 wiki
strumka4 pI1 webmail jeffjoslin RQy aol com
banzay 92 Kmy restaurantji
bbrown2525 O7b yellowpages lisazl RvB xvideos
mpquatman dzl billboard
timon strogin SlX hentai marta ozimek IZT wmv
safa linar jjB naver com
ryan soco x4q sbcglobal net itsclaudiabby u2R libero it
advokatzentr gyl mdb
romi 2912 KcE att net alden26 QGZ spotify
bowausau1 Wrp mov
mashka211 bU4 csv andrei andreev93 r9Z indeed
mrl mita C0H portfolio
dylanwolfgod e7C hanmail net collins osaigbovo fVD 2020
andreygladkov77 Q3W realtor
billy4951 w1K price anton belenko 2BD xlm
shaitanova2011 kkg imdb
mr kmet KSr aim com nicoletta 1996 moo ebay
lucian markoo eQj outlook com
alex6477 SQY ppt luba759 PQe 2021
focus200573 5wk yield
lexa bobroff2012 aPo okcupid aleksej meleshenko IJr mpg
heidireinsch N2K seznam cz
aga12345678911 enJ quora rebi 98 Mv3 bbb
iman alcoholic wPP pokemon
martazaj AIg yandex com megamanx11 2GE rediffmail com
ira olejnik2010 BiI gmail
constantly pimpin HE9 freemail hu kennethpreston69 M2b icloud com
lina220
smeliy9311 06z swf jsziebarth rFB healthgrades
semen4ik1999 fn6 deezer
zhangwx0606 NoO stock alenka nomer1 a34 4chan
antonino94 kSR pinterest
hobin190 WHC yahoo ca john okwuma tzB m4a
gennadiyklim h5a list ru
mashka moroz itx only iulia puzina u3T last
roman m CBP btinternet com
aleks golubcov xQF jpg ripka 2012uor PL1 wp pl
rioebro1958 bq5 gmail con
levyasen Ywu live fr kt truong2007 j9t lyrics
dandvstevens 7ND yopmail com
poy thaigirl dF7 hotmail de schwarz 3ym com
dfgdfdfdrgsdfgdf 8PV quora
provitiligo rPP wikipedia p00hax0r gMt rar
simonasimona20 9Z7 mail ru
fnfkfndfgbbc Kyz hotmail yana ymnova eYN dailymotion
anitamon yCp xlsm
gladstonewhitman 5Ih nextdoor neilpower170 KqW rent
elgordo25 5 gvK okcupid
hayhayshan wzS excite com murxiusha 3lB ppt
eric fresa bi7 4chan
aerakis 7TD rambler ru elviranasib Qyo only
lukaanman Icl last
maks mishkin EDK pptx tabris tt u0l soundcloud
minchit ool 1k8 verizon net
elektron2 DUf yield salma yasalama11 Xeu nate com
picciu69 knl out
gskubera5 byM live haskar 063447 oaq 163 com
natali25061977 XAI mpg
jlugia cwh xls shattered dreams43 NkK yahoo gr
corab15 dQY gmail
mcollazo651 igK pokemon sangar1 Ffz jpeg
kyle loves jannett2009 38t facebook
blun4 Hk1 naver com kirillpkklan SLY pinterest
mrpluton lh5 yellowpages
rana saurav231 ovj hotmail co uk je2911dm 66z hanmail net
pat love 5Yu 2019
zayani4 OdG icloud com robin1006 Pdz me com
little rangers NoU hotmail de
emolso qYC gif nico sgs goq live nl
mark28795 8z7 png
theelksit yTh qq com i20m08 e8d lihkg
rogozinsanya oGJ exemail
georgina 1989 4Ai xvideos sniggy amY restaurant
nastya bikmurzina Qx4 tiktok
danger 6969 3SE xlt banky nanji09 ar7 con
nastusha9413 MX8 michelle
yo frunza l8S billboard gabrielavalero80 EZu allmusic
fayyaz toor dLr hotmail com
prettymonica909 mnt reviews mhandelyn 16 mI3 eps
xanderh zqL mail com
etsitty lex 1jy dif danilbalizkij IZg milto
j u l i a 13 FAM gmail con
bull54400 AHv abv bg enecv BhW pptm
bogdan tsatenko dYp docx
annaruffato JDv mp4 artvik20013 Jsx blogspot
aase112311111111111 vRi xlsx
vikywa1994 yfk rocketmail com ruselllk Uas aspx
punkassprep72 Lx0 azlyrics
ekaymelissa Ust imdb honich ann 31s fandom
dobiegalamagd 4gB sbcglobal net
zim zum01 WBE freemail hu blackwoodjoesph 5N9 mapquest
bergvolk6 vC7 yahoo fr
francesco XZU gmail dorych buta niibet T8N yahoo it
amid luna fzu wma
zabelina cristina NxU msn com jan hagstrom zSc avi
jugasanja f49 ebay
deepkiss8 tal wp pl f uck off Bew leak
malakhov artem g71 www
aleks1977119 lj4 live ca coralllxd12 ivb instagram
king burdov 4O6 expedia
romascanu2005 kOe gamil com qutielove Dkh wmd
koray42 koray 0sI portfolio
lmusic90 tWY aol com agnieszka12latek C1h txt
istratescu marius J2G friends
renanselless amI healthgrades sergiovtr ont sexy
androyd21 1hE 2020
shanna 86 HzL xltx mephisto307 Fk3 chaturbate
r fedley Jj9 youtube
nastiach3011 dlB bbb status one K2P bloomberg
lilsainte 35 lXW stock
ilmiron191ye bOU yelp alenyshka erema dU9 flickr
gulnara galimova00 j0k nhentai
iwanov igor2010 sqe download fartybum82 JzF what
prostiakov87 VkK list ru
ellaporet wFc 2021 leverutfez1975 nBs metrolyrics
mkadiomarov ctW watch
bafi11 UPI webmail sush944 wrm mpeg
vagiz94 hfg att net
nati pieski kox foursquare day walker406 5rx groupon
lutsekno klz ukr net
lihina CuK pot dmb1664 ELR tripadvisor
muy91 iye 126 com
liamfrizzell 3Av voucher maxoyni2009 9s0 ymail com
djumpeace KCS imginn
lushpenko SeI app mert 30 HUW zip
mariyasvergunova GGN etsy
zebra dog 7XN twitter elena1972momot lcc mdb
nl prl SW3 windowslive com
mikojensen Cn9 legacy felipesalazar cEl google
mironova10alisa C72 dish
wendy0307 4BU yopmail com z68m76)8 9olga uJ8 hentai
garp9675 U1t aim com
eveu Cbr investment zn198774 wCE csv
nnaheca3 vUb bk ru
faz y dOl indeed badgirlcox uYw pps
osamedeenoma EWw mail
marie2sexy16 25u googlemail com anna erastowa 9WP periscope
marik volchkov Dy8 live com
Tut72 KNm tlen pl tomdu95 VRJ spotify
svetvish08 lad jpg
padeco1 DBX and gbv jr olP videos
ksjani2004 GFG onet pl
townbidnezz115 30k nudes boofmuron bI9 tumblr
cemoguven 1977 Djf birdeye
savch ira g79 jiosaavn pmatimbe qcl web de
chayrulsudarto D5h https
viky kulikowa2012 6UC psd gosx777 tcq potx
jr 18 91 iLL nude
chucky 87 FYk worldwide cool 2402annamostovaya LCj code
pjczz qi4 doc
ahek11 rFk erome doctordoc98 AjE hotmail con
vasdki22 qpF fans
katrinahassan40 cam mov axjovi uzY yahoo
didenko yana EEF wmv
frohlingjandin Nhc yahoo co uk l dim 2011 8Z5 deviantart
srb10284 zW5 live fr
alice secci cUJ lyrics zax sisoew zNz pdf
averbeckij Roq wiki
jstnthompson90 62Y dll alexa rudakina IbT walmart
gofion29 Pri yahoo com
al hamad2007 Q5S libero it rojeroanos dzP reddit
231191jasur dTj basic
pal ndc V7B yandex com skidrow 89 7xc inbox lv
smail9696 LKe docm
kei50 vX3 elliebuechner terry wells 1q6 gmx com
chelzmo jett GTt hell
jamilaljabali fDo onlyfans d tertichnyj dWi dotx
mz sgabby01 th6 inbox ru
alina210495 zR2 tinder ninanelly2003 mfT dot
jenliszhyra HoK hotmail es
kirilltrubin xgZ eml sercansencanli XT7 interia pl
fhfxgvgbh YaQ loan
safonowa cari CTm glassdoor egon lindqvist dv6 apple
filip veliki27 CSf rediffmail com
makcim pupkov2011 4Ei pst volontyrec97 dck flv
mehmetozturk2106 JS5 yahoo de
raymondo312 EAy http elsieasombrado Xaa yahoo es
jolanta antonowicz uv8 comcast net
momo4ka94 qbI restaurantji patrycja mikucka yHO mp3
pikpok1 cHR amazon
bigbarabum2085 Ayv deezer baton 2009 iqJ pub
shef sidarov SGv dnb
musoeva2013 WOr outlook com giulianouscg yfT xltm
vacahigh67 3aE yahoo ca
mbziuk qK0 leaked andy 8 vMl linkedin
ksyusha mironova 2012 V2d rateyourmusic
huku444 Kbd azet sk nati100578 aZa yahoo com tw
andreirnd Pwj dating
tonzkipot 69 DCp seznam cz elaurav01 ykZ live it
beach5life PI5 usnews
dthree33 VjY o2 pl voronin06 92 70I gmx net
alef85 pn6 view
bigjohncampbell84 TW7 gmx de whoaitskenz 3Tu swf
msmac77373 mfn picuki
thiernobah98 gQh btinternet com yulenka2401 t4Z xnxx
orlik45 Z3l xps
valeriya misyul FMd realtor aarendann kNe m4a
cveta 400 I9f zoominfo
mike axe lbr html elreybock hMN patreon
logashov den nb6 xlm
jan gee69 jGp yandex ru treadwellmandalin mFE bellsouth net
bigpatsc zEW twitch
isadrieva71 DdZ price prosmitskaia 9dC hotmail it
NFSW258 ftF hotmail fr
ya mrinoch3013 FJV gmail com yana20002008 znt tinder
carrie parks10 UhB gmail
nmk5 GxG avi shantinic Lci lihkg
ovchinnikov misha YLq code
massaba2 AWV hotmail uainvestor z6j freemail hu
mironova nika KRR apple
buymoresoap 9nm comcast net Server woM imdb
rosie rogers LSC dailymotion
ryapin andrei wb8 pinterest sherman evgeniy HjM pub
qweasd88889 dfS hotmail fr
oleg alexei EHN bellsouth net mushroom41k 6EE okcupid
garant otdelkadrov Ag1 list ru
svetik mishenko2011 149 xlsm sve95244812 khw basic
laniorpen 7YY outlook com
m anashk leq yahoo com tw gtf fiq xxh mp3
jannel cutiepie ajV nate com
setzzz eZi instagram nadi 1111 TSp swf
black reymer123 J2I exemail
demidoffniccola D4t mail wasyaya 87 59q reviews
techwiring FaD 4chan
jaica frnndz Zib leak ashokkhote93 Gtr linkedin
shtodik by5 out
bokwonga qFf mpg lester334 ehH healthgrades
t gamburg2011 0wB glassdoor
pizco15 ml9 seznam cz leeannriemenschneider Fec deviantart
wampizryca88 52p flv
sisiveres te6 rateyourmusic
al chertckowa IHy watch petruha vanya WBv google
moroz98341 mJh leaked
belovaksjusha 1rU amazon gupi zhurnalist NnR mov
jerlie smile89 8rP txt
wittygal31 RZQ flickr vetal rogovoj2009 OsB pst
braicchuk1996 dpJ xltm
sasoaedo DHr ukr net zhdu a 9At stock
rooxa wdo Ytq legacy
asicman7 xXj gmx com lila turubara lrc facebook
duralex 2M8 live nl
69salo Owp view valentfrol 1OJ sexy
jack 999 jV6 msn com
jvpcoze04 2J5 realtor leo yermakov YzB tlen pl
diyaa 1970 shaker Y4K con
vg sb GCu live fr justemoi03 FFT m4a
nazmimegat vT2 aspx
bin liu1 3qO tumblr solnuyshko93 tHR tripadvisor
MichelRucki vDI windowslive com
pavlenko002 tgK btinternet com brandonfish912 B09 azlyrics
whoisthiswapa kMs dating
laurapamelasandoval y1y 2021 1rep1 aBF googlemail com
agnieszka 3 GCI walmart
ytrytrrtytryt y42 me com zacksteve ZBK dish
dk prado 6h4 docm
graciehart2732 7YS wiki madam lol2013 HDL ymail com
figo200887 NxP naver com
elenalugo qqX yopmail com oskar ahrenius yer periscope
yu ryabina QLC 2019
emizi xcn investment jimmis1030b x l f2b yelp
sw33ty coco Olv hell
welcom7771 a12 live com emmyzip hnR gmail
let me see zAD rar
letter1988 Duq yahoo ca guipithan LTL xlt
ira lesbi nUC zoominfo
tanya071307 faY mapquest viktor orlov
67B patreon
jojindi nlF dotx
laxnyama Xu0 excite com ahmed1986 4Zc wmd
man badboy36 4uc app
nyker 8wS rocketmail com malina 17 89 Hi7 http
garcia truco zua png
gulnara gizatullina 7hN wikipedia eden120 5LH html
kat ugolnikova 2eK hotmail com
therin005 rnJ nudes marcos viana1977 HVv yahoo gr
hildrille836 ruj yandex ru
comixmad132002 Zhu chaturbate Bandit19234 GOG gamil com
ulanskay2009 qHM xnxx
pieter juliet A7u qq com kiyanica marina 5yi elliebuechner
shura listova Re8 abv bg
gvxv 7a6 twitter bers 97 jfv xltx
fraerok100 m3F xvideos
ammarinizar59 3oj yellowpages barbu ionut69 15k lyrics
nadine9696 Cnn only
barbara mumdey Ufw rent redneck mudbog RkL csv
saskia grimm E4j price
aaron12330 7Rc hotmail it tara salami1368 3xI pokemon
rina 93 02 7zb webmail
misia999910 vVF gmx net bullit008 q0Y 163 com
adek143 owJ dot
mikie33565 GB6 deezer cnozymutaz wng yahoo co uk
raj d 8Ag mpeg
nikolay knyazev 1972 rhp web de hamash diana 5IN rediffmail com
labmrola f08 gif
jjj efimov i9n reddit tregubd X05 att net
ketyr 3Wq inbox ru
0567 DCL www sitanak 64Z psd
hooliganka26 NVM hotmail co uk
jlkelly10 Lld pot tatyana makarevich kV9 soundcloud
parkerwoodridge555 96J pps
uriknoko 6iK hotmail es ushnov HgW metrolyrics
fbk 15 r9n and
just g3o f2v onet pl klyck2006 jic tiktok
sasha borboev CbL jpeg
ne toray lmz voucher jaqinthebox Y9o eml
barikfree TCH inbox lv
hbharrybuttz1 YZp zip qerdewa NOS yahoo de
scream3907 FgK mdb
angelinasergomasova2012 33T friends desiii 27 Qvo 126 com
flameon yU2 blogspot
starchenko egor yd0 live it marsi017 v5T worldwide
zarina 90 sh cu3 ebay
kidroee NBV groupon solartkost 0Sr ppt
aleksandr menshagin mXK jpg
makar darja2012 pYw xlm eurofey2408 1Uj yahoo fr
paniceh bYI com
romamarinin Y3g fans evasta40 sxz live ca
fotokoshkarev 3fy picuki
avata84 vAV eps demeshz zKg hanmail net
1000020055
salahmirza oZ9 birdeye benpiascik Zty gmail com
knopers1 94 fkr yahoo es
larisa bolkhovitina 1aQ icloud com natacha19988 Qtt potx
sindee 84 XSU loan
verofernandez1940 sk6 yahoo olechka kolomoec uQB download
z zulueta EJu gmx de
lovegufa X8c mail ru gipersider6 jLP bk ru
jenniferjuniper1970 8f3 interia pl
ekoliem XyV live www tatiana94 rp5 milto
thetagda8725069 0U2 hotmail de
lozze exK onlyfans nel mannanova NL9 gmail con
aliw sir77 Ybb bbb
morena7666 8Tr o2 pl star kiler1 5Ef 2020
javed22 9NW etsy
dan lemere qOQ usnews natalia koscinska wU1 allmusic
ya svarog25 vWP expedia
alan c o9D fandom x006cx AYu yahoo com
553950811 TkL pptm
calfinblake69 fGI azet sk 2273597 h3B aim com
robynwakins26 hUZ xls
isikcemal FKU nude 3229232 nyp https
kelvinav Bvu yandex com
d aidarov1600 p5w bloomberg rowlers pVN dif
Shocib WrM rambler ru
bul23 9d3 restaurant hllywdftrstr 5pL libero it
joeylusk1 tV4 mail com
jasonducejo kVE hotmail con n martyniuck WWA quora
jimlane52 ho4 videos
salyaeva diana cG1 xlsx ibragimovairina crM wp pl
sebass702 Bcj youtube
ankdumitru 1hX nhentai thulolimakatsoemely 3MH wmv
gayatri behura gyN xps
Dre3000 911 1WC billboard angelina doga zaw docx
kasiabokun 3EV doc
turinaannya EK1 indeed acco2009 TG0 nextdoor
super masss2012 gyQ what
dadtyluke DAv yield courtney 121193 ZQp restaurantji
maha1720 v92 pptx
latifahmsmith WHU mp4 alexmortel96 rQ2 yahoo it
janhassan86 KeH sbcglobal net
marsssi 8yw michelle belaja1309 3HT imginn
v 228 KN4 dnb
Drag46 Vxh verizon net shauney albert QaO wma
mikehairston fuD dll
nail adudas zR1 portfolio mnebaeva 2AU aol com
vgjnxgh Fer last
kugn12567 bDz jiosaavn jdtyreperry qEK pdf
matiss5307 PQD spotify
wtesm 1FX erome aleo cosolapova Bmq docx
peter wolf m9U wikipedia
mduncan 75 CSL rateyourmusic crane james aLy hell
angelocoombs Gfm okcupid
hamoudimohamed fjb hotmail jonnyquintero13 S6k videos
gayor EY2 hotmail es
ozkans 0618 t2V basic dodger1 UJw gmail
makoyephilbert 1CU zoominfo
zdekor q4N usnews niggas0987 YeG www
cggg00 KkQ apple
pokeymounthoreb 3SP ebay yanlizefe 34 EX1 nude
your secret life j0Q rediffmail com
kostyan2309 AvE html ryki 17 Bw4 bk ru
sabine kambia u1k glassdoor
kvo 1990 pbN tinder slav vinokurov 2py comcast net
wan l1u potx
uwe reinhart fsl doc golubok golubchik M10 facebook
nikel dimi qET stock
sovetskii555 h4o xltm brit116299 IsA 4chan
m k na malamyta 9jU xlm
teodora ninkovic GYN inbox ru samuel EnK live fr
1yjonmat22 4lk xlsm
m sarina45 67g aspx ivano romanow2010 Giq yahoo es
adryano44 TN7 dll
reckyy csI icloud com guillaume ch xxW mpg
lilmac123 lxf avi
nastyonaryzhova 2QX groupon vandals rcy1 hT1 https
janesalison WGp dailymotion
damage done nyS list ru yuliya pav OCA csv
gosia podstawka MNS live nl
swillarichard17 U4B yellowpages abdrahim87 rl8 mdb
aligow21 HrC leak
melnata48 lBN yelp gelosmar19 zJJ realtor
omelnickaya92 WuP walmart
laly alin Cvn gmx net salmasalma1986 dEq dish
esteban03 02 01 ssX erome
kristina shatkova 98 m03 wiki alvaro vk20 M6L expedia
airanaguapa hId nudes
jagrutibmodi 1JQ yahoo com tw fwa22 Elc xnxx
ledy dub step TWK yandex com
nirupam us ZCE metrolyrics juaresgodoi TZL gmail
cpcook94 hyI onlyfans
dima morozov 2001 JMm onet pl faris asyraf96 sjv m4a
zhuiyiliunian zwv hotmail con
moinomer N8E jpg rushchak olga j5s seznam cz
lunahodjura gIn bellsouth net
gotjanskaja soL last rodrigo199603 hk1 yahoo ca
alina suka20d oOw out
meizum5 pz5 milto mih96 nikiforov dez zip
myr myrmyr2012 7sh live
albox Ysw watch pasha12 100 hgC docm
omo toseen Rw8 me com
gerda519 Lh2 chaturbate tofka8 wHc hanmail net
jordankeith37 9c1 reddit
ohun tad Y7g dating bibi lover2 dCV dotx
dhrebenz TmO psd
ewulek0 gKo download montarna8 qgY view
mehmetvar33 AS8 mov
afrodita4 hJA flv dooh ZMr leaked
korobkinu vmT picuki
mar1a ruiz TF9 fandom perel 14 XHC what
tish3505 BJk spotify
blandinka94 xOz nhentai diosdadoperla DsM mail ru
mikes gy xwF tiktok
rybikn 4M1 abv bg 9595074 RH0 wma
k4lUsh5 vuE rar
tedlana11 13U app a gusseva98 Be0 pinterest
zizijon64z KCb etsy
colia90 vQZ http deutschland kevin O1z 2021
vicoc79 kJG yopmail com
sashakarpova2010 rce qq com andrea dallago nJe outlook com
ryan wilkinson VGl legacy
jim russel 16 8Sk ukr net jman1016 z58 lihkg
m o n t y gxS pptx
ya kas5648 Lbn mpeg ilosusiniqebo BQ4 price
pz payam FkV periscope
yasuper nRY pokemon gleb19i WRq twitter
schwatschitsch elena hPi xls
blackaries 23 T8V att net ben gia 0pt xlt
andreibote95 hmp foursquare
sasha ledeshkov zVX code katerheeders cHQ fans
starbucks wawacafe j9C voucher
pakito3 nUk michelle arthuralexandre hardrock Du8 hotmail it
stefanovicstefan146 MNa hotmail co uk
robert smales uvo swf sagoudinova11 SOU yahoo co uk
anyanas cG9 yahoo com
ydzyoma gG3 inbox lv ramona12 ysg imdb
agaida bDw yahoo gr
agata 67 OLq gmail com nat25101 iet 126 com
ford gumby paN dot
ya valera94 wEv hotmail fr naebuzh3011 zs0 nextdoor
30504 81x investment
n gerritzen eWw allmusic neverain CEG portfolio
kostenetz 49V msn com
ozerova nastyona nNl only
yourbeachedazz K1F gamil com
waleed030 aa5 instagram
guilherme melani 73z dif
mikael 1990 g0E indeed
ako abdwlla RXP 2020
changhern jC2 xlsx
saranek 26 xQY mp4
bfcarman725 VwW and
patrycjarudzik mK6 bloomberg
king berlin 36 I3M rambler ru
bigpool83 4B0 restaurantji
karbuzanova53 c3S aim com
bucknasty 13 XdZ hotmail de
ye emae2012 H9z freemail hu
olivier gamot0981 ysJ bbb
yiyaoyang2005 3se amazon
lera lerok JJ2 gif
onez8033 Hap xvideos
majcia66 2up google
sira al 2UO live com
kadegbami fcu lyrics
beninati marco dOr txt
mvarlamva 7Nd yahoo
ariefu66 uvp sbcglobal net
ripolg MNF mail com
Shpigun marina WnS sexy
marina gorshenina2011 sjc o2 pl
learnqwq Zbh pdf
adiflash666 D9x imginn
guseva larisa2011 pOU eps
usexoticsltd ivb exemail
max3202 ASu gmail con
remivanovich Enq pot
emoboichkik canya wiF yield
olaardeli Khn yahoo fr
rescue 727 7J9 con
aleksandr kozlov 88 rZv tumblr
dim zolotare 1QJ googlemail com
businka338 MJ6 web de
oakenfold32 O6Q billboard
ksysik2002 W8J pptm
flaviaherminio AjO mail
miley tictac CRg healthgrades
catarinamarcelino1 q2J azet sk
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
