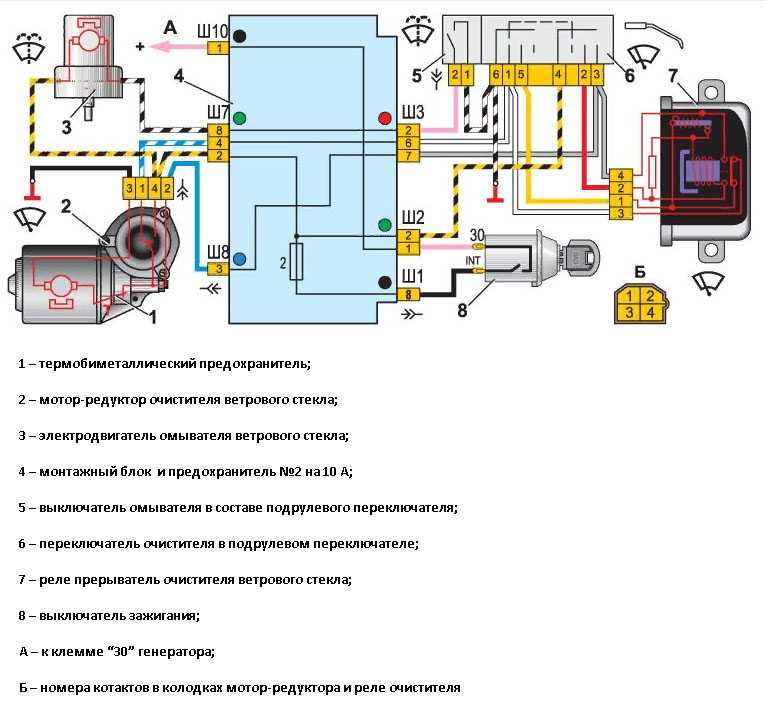

Ваз электросхема 2107 стеклоочистителя: Схема включения очистителя и омывателя ветрового стекла ВАЗ-2107, ВАЗ-2104 и ВАЗ-2105
Модернизация реле стеклоочистителя на ВАЗ-2107
Водителям “семерки” известна проблема работы стеклоочистителя, которая заключается не в частых поломках, а в том, что цикличность движения дворников заставляет понервничать. Но, об этом немного позже. В целом реле играет очень важную роль, и такая роль появляется только в дождливую погоду. Ведь функционирование дворников невозможно не только без питания, но еще и без регулятора. Именно реле и выполняет данную функцию, которая доставляет большое удобство во время непогоды. Но это не единственная функция этого устройства, впрочем, об этом описано ниже.
Расположение реле в ВАЗ- 2107
Содержание
- 1 Что такое реле стеклоочистителя и его назначение
- 1.1 Из чего состоит?
- 1.2 Принцип работы устройства
- 1.3 Замена реле стеклоочистителя
- 1.4 Уменьшение паузы и регулировка
Начнем с того, что дворники на автомобиле ВАЗ-2107 приводит в действие электромотор постоянного напряжения 12В.
Располагается устройство в области водительского места под торпедой слева. Крепится оно напрямую к кузову автомобиля ВАЗ-2107 с помощью двух винтов и находится под обивкой салона. Из реле выходит провод со штекером для подключения. Разъем, где подключается штекер, расположен на приборной панели возле регулятора гидрокорректора фар. Добраться к нему можно только снизу, а найти правильно необходимый штекер можно путем отключения предполагаемого и проверки работы дворников, если при включении рычага в положение 1 стеклоочиститель не приводится в действие, то устройство отключено.
Из чего состоит?
Снаружи реле стеклоочистителя представляет собой небольшую черную коробочку с отходящим проводком длиной до 15см. Если его разобрать, то внутри находится электрическая плата, на которой расположены элементы электроники. Они собираются по определенной схеме, что и обуславливает его работоспособность. Итак, как видно на рисунке, реле состоит из таких основных деталей:
- Электромагнитная катушка;
- Микроконтроллер типа ХП37;
- Конденсатор;
- Резистор.
Это основные элементы, как видно на фото, есть еще некоторые резисторы, но важную роль играет именно тот, который расположен возле контроллера под номером 4. К плате подведено четыре провода питания, посредством которых и осуществляется передача сигналов от релюшки.
Реле стеклоочистителя в разобранном виде
Принцип работы устройства
Стеклоочиститель работает посредством электромотора, реле, предохранителя, переключателя и питания 12В. На электромагнитную катушку 1, расположенной на печатной плате, подается ток при включении дворников.
Катушка включает себя подвижный якорь, обмотку и замыкающие верхние и нижние контакты. Катушка, получив питание, оттягивает якорь от сердцевины, тем самым размыкая верхние контакты, а нижние замыкаются соответственно. На основании катушки имеется кронштейн с биметаллической пластинкой. Эта пластинка обмотана нихромовой тонкой проволокой, по которой протекает ток. Ток соответственно нагревает пластинку и она выгибается, размыкая контакты. Спустя время, пластинка остывает и принимает прежнее положение. Когда контакты размыкаются, то в катушке наводится ЭДС. Чтобы эту электродвижущую силу пресечь, параллельно обмотке включен резистор величиной 62 кОма (расположен возле контроллера на рисунке 1 под номером 4).
Схема работы: подается питание к релюшке, в которой замыкаются контакты посредством срабатывания катушки, электродвигатель получает питание и приводится в действие. За 1-3 секунды биметаллическая пластина нагревается и срабатывает, отключая питание с мотора. Когда щетки дворников вернулись в исходное положение, пластина остыв, снова приводится в действие.
Резистор 4, отсекающий самонаводящуюся ЭДС, создает ту самую паузу задержки, по которой осуществляется периодичность работы дворников. Так осуществляется процесс движения стеклоочистителя.
Замена реле стеклоочистителя
Самым простым действием в работе со стеклоочистителем является замена реле. Самое главное – это определить его месторасположение. Замена производится в случае неисправности элементов устройства, самой распространенной проблемой поломки является повреждение катушки.
Выполняется так: отключив сначала питание устройства, приступаем к откручиванию двух шурупов. Если штекер не выходит из розетки, его можно поддеть отверткой. Далее, устанавливаем новое устройство на место и подключаем. Замена занимает не более 10 минут.
Уменьшение паузы и регулировка
Поэтому выбор периодичности является актуальным вопросом и на сегодняшний день. Итак, чтобы осуществить изменение скорости работы дворников, необходимо проследить процессы, протекающие в устройстве. Схема электрическая принципиальная имеет следующий вид, представленный ниже.Схема электрическая принципиальная реле стеклоочистителя
Схема показывает, что элемент, отвечающий за создание паузы в работе стеклоочистителя на ВАЗ-2107 является параллельно включенный катушке резистор. Этот резистор отсекает самоиндукцию ЭДС в катушке и тем самым создает эту паузу. Стандартное реле имеет паузу в 4,2 секунды, которое обуславливает резистор номиналом в 62 кОм. Приведенная схема уместна для всех релюшек стеклоочистителя автомобиля ВАЗ-2107. Необходимый резистор именуется как R3, который соединяется с красным проводом, как показывает схема.
Первый способ, как изменяется пауза. Если необходимо увеличить паузу с четырех секунд до 5-6, тогда необходимо подобрать резистор номиналом большим 62 кОм.
Если же, наоборот, то используются номиналы в 45 или 30 кОм. Поэтому необходимо выпаять родной резистор и припаять на то место элемент с новой величиной. Можно вместо нового резистора использовать старый, отпаяв одну ножку и припаяв к ней метр медной проволоки, которая создаст сопротивление в 30 кОм совместно со старым резистором. Но этот способ более долгий и нерациональный, так как необходимо будет заизолировать проволоку и вместить ее в короб.
Второй способ. Подразумевает установку регулятора сопротивления в широком диапазоне. Для этого потребуется регулятор, 2 проводка и 2 штекера (папа-мама). В печатной плате делаются два отверстия и заводятся два проводка. Припаиваются концы к резистору R3, который показывает схема 1. Ко второму краю проводков припаивается штекер и соединяется непосредственно с регулятором. Далее, собирается все на место, а регулятор выводится на приборную панель. При пуске дворников, вращая регулятор, будет замечаться изменение цикличности работы.
Этот вариант более приемлем из-за своего широкого спектра регулирования цикличности действия путем создания паузы.
Регулятор паузы стеклоочистителя
Имея в своем вооружении знания о регулировании паузы работы дворников можно выбрать для себя подходящий вариант и самостоятельно осуществить на ВАЗ- 2107. Особенно не составит труда для любителей паяльника и канифоли. Ведь каждый в юности имел склонность попаять старую электронику. Удачных воплощений!
Поделиться с друзьями:
Ваз 2107 Электросхема
1 фары
2 повторители
3 Аккумулятор
4 реле стартера
5 пневмоклапан карбюратора
6 микрушка стоит на карбюраторе
7 генератор
8 моторчик очистителя фар
9 датчик вентилятора охлаждения
10 вентилятор охлаждения
11 сигналы
12 трамблер
13 свечи
14 стартер
15 датчик температуры(датчик температуры воды,водяной датчик)
16 лампочка освещения моторного отсека(включается при открытом капоте и включенных габаритах)
17 датчик давления масла(для лампочки масла на щитке приборов)
18 датчик уровня тормозной жидкости(стоит на тормозном бочке под капотом)
19 моторчик дворников
20 блок управления пневмоклапаном карбюратора
21 катушка зажигания (+Б это плюсовой провод)
22 моторчик, насос омывателя фар
23 моторчик, насос омывателя лобового стекла
24 монтажный блок предохранителей
25 реле моторчика дворников(минутка)
26 реле аварийки и поворотов
27 тормозная лягушка(находится над тормозной педалью)
28 лягушка заднего хода(находится на задней части кпп со стороны глушителя)
29 реле зажигания
30 замок зажигания
31 под рулевой переключатель дворников,света дальнего ,ближнего,поворотов.
На нем же установлен контакт сигнала значок в виде дудки
32 кнопка аварийки
33 розетка для переноски (находится над педалями,возле тормозной лягушки)
34 кнопка печки
35 резистр моторчика печки (находится внутри корпуса печки)
36 лампочка включения подогрева заднего стекла
37 лампочка индикатор тормозной жидкости(загорается при малом уровне торомзной жидкости)
38 блок сигнализаторов
39 моторчик печки
40 подсветка бардачка
41 кнопки вкл/выкл освещения салона (стоят на передних стойках передних дверей)
42 кнопки вкл/выкл фонариков передних дверей(устанавливались до 1998 года)
43 фонарики открытых дверей ( устанавливались до 1998 года)
44 соединительная колодка ( а кто его знает куда 🙂
45 прикуриватель
46 часы
47 регулировка подсветки приборов (стоит на бороде в левом верхнем углу)
48 диод проверки исправности лампочки малого уровня тормозной жидкости
49 указатель топлива
50 лампочка резерва топлива
51 спидометр
52 индикатор включения поворотов и аварийки
53 лампочка заслонки (подсоса)
54 индикатор зарядки (в виде аккумулятора на щитке приборов)
55 кнопка вкл/выкл подсоса (стоит за ручкой подсоса)
56 щиток приборов
57 экономайзер
58 кнопки вкл/выкл освещения салона на стойках задних дверей
59 указатель температуры
60 тахометр
61 лампочка включения ручника ( на щитке приборов в виде (Р) )
62 лампочка индикатор масла- малого давления
63 лампочка индикатор включения дальнего света
64 лампочка индикатор включения габаритов
65 вольтметр
66 кнопка вкл/выкл лампочки (61) ручника(стоит под ручником)
67 кнопка вкл/выкл габаритов(света)
68 кнопка вкл/выкл обогрева заднего стекла
69 кнопка вкл/выкл задних противотуманок (противотуманки встроены в заднем фонаре в блоке габаритов в виде лампочки мощностью 21W ) 70 предохранитель задних противотуманок
71 плафон освещения салона,может стоять как на потолке(старый образец),так и на средних стойках
72 задние фонари
73 датчик уровня топлива (стоит в баке, сверху)
74 провод подключения обогрева заднего стекла плюсовой (+)
74а провод подключения обогрева заднего стекла минусовой (-) масса
75 подсветка номера
А -этот разъем применяется на:фары,моторчик очистителя фар,моторчик стеклоочистителя лобового стекла, реле дворников (минутка),блок управления пневноклапаном карбюратора,
Б- блок предохранителей, под рулевой переключатель(гитара),реле аварийки и поворотов.
Г-задние фонари.
Д-кнопка аварийки
При копировании данного материала ссылка на сайт обязательна
Электросхема автомобиля ВАЗ-2107
Электросхема автомобиля ВАЗ-2107- Основной
- Автоэлектроника
- Схема электромобиля
- Электрическая схема автомобиля ВАЗ-2107
(нажмите для увеличения)
1. боковые поворотники
2. фара
3. очистители фар ВАЗ 2107
4. звуковые сигналы
5. Электродвигатель вентилятора ВАЗ 2107
Переключатель, электродвигатель вентилятора ВАЗ 2107 7. Электродвигатель фар
8. Клапан управления воздушным
9. Электродвигатель стеклоочистителя
10. Электродвигатель омывателя лобового стекла
11. Датчик уровень тормозной жидкости
12. катушка зажигания ВАЗ 2107
13. лампа капота
14. датчик давления масла
15. распределитель зажигания ВАЗ 2107
16. лампа датчика давления масла
17. свечи зажигания автомобиля ваз 2107
18. датчик температуры охлаждающей жидкости ваз 2107
19. генератор автомобиля ваз 2107
20. микровыключатель карбюратора ваз 2107
21. аккумулятор
22. пневмоклапан карбюратора ваз 2107
23. реле стартера
24. стартер ваз 2107
25. реле стеклоочистителя
26. Реле зажигания ВАЗ 2107
27. Реле-прерыватель сигнализации
28. Выключатель стоп-сигнала
29. Розетка для переносного фонаря
30. Выключатель фонаря заднего хода
31. Лампа бардачка
32.
Выключатель контрольной лампы стояночного тормоза 33. Блок монтажный ВАЗ 2107
34. Выключатель света сигнализации открытия передней двери
35. Фонарик сигнализации открытия передней двери
36. Выключатель зажигания ВАЗ 2107
37. Выключатель стеклоочистителя
38. Выключатель омывателя стекол
39. Выключатель звуковой сигнализации
40. Выключатель фар ВАЗ 2107
41. Рычаг указателя поворота
42. Выключатель аварийной сигнализации
43. Выключатель световых приборов ВАЗ 2107
44. Прикуриватель
45. Часы со световой шкалой
46. Выключатели плафона, расположенные в стойках дверей
47. Комби ВАЗ 2107
48. Индикатор давления масла с сигнальной лампой недостаточного давления ВАЗ 2107
50. Тахометр ВАЗ 2107
51. Реле-выключатель контрольной лампы Стояночный тормоз
52. Контрольная лампа включения указатели поворота
53. Контрольная лампа уровня тормозной жидкости ВАЗ 2107
54.
Контрольная лампа заряда аккумуляторной батареи 55. Контрольная лампа заднего противотуманного фонаря
56. Контрольная лампа контрольная лампа ВАЗ 2107
57. Контрольная лампа габаритного света
58. сигнальная лампа стояночного тормоза
59. лампы освещения в комбинации приборов ВАЗ 2107
60. вольтметр ВАЗ 2107
61. указатель уровня топлива с сигнальной лампой резерва
62. выключатель электровентилятора ВАЗ 2107
63. дополнительный резистор вентилятора мотор
64. мотор вентилятора отопителя ВАЗ 2107
65. выключатель наружного освещения
66. выключатель заднего противотуманного фонаря
67. выключатель обогрева заднего стекла
68. потолок
69. задние фонари ВАЗ 2107
70. подсветка номерного знака
71. Указатель уровня топлива
72. Элемент обогрева заднего стекла
А. Наконечники проводов для подключения датчиков износа передних тормозных колодок
Условная нумерация штекеров в штоках, трехзвенная переключатель и комбинация приборов.
