Сколько лампочек в приборной панели ваз 2107: какие лампы нужны и как заменить

Замена лампочек в приборной панели ваз 2107

Главная » Ремонт


Все световые приборы имеют в своем устройстве лампочки. Не исключение приборная панель на автомобиле ВАЗ 2107. На этих моделях завод изготовитель устанавливал традиционные лампы накаливания с вольфрамовыми нитями. Срок службы таких лампочек не велик и под воздействием внешних факторов, в основном вибрация, они перегорают. И в ночное время на панели не видно ни приборов, ни индикаторов, причиняя тем самым неудобство в эксплуатации.

Есть два варианта избавиться от этого недуга. Заехать на СТО, где мастера поменяют лампочки, или сделать это самому. Первый затратный, не известно за что платишь. Предлагается второй. В этом нет, ни какой сложности. Если есть автомобиль, значит, есть навыки держать инструмент в руках. Все что касается порядка выполнения работы по замене испорченной световой индикации и подсветки на отечественной «Ладе», рассмотрим в этом изложении.

Содержание

  1. Расположение ламп на панели приборов ВАЗ 2107
  2. Определяем, что не работает
  3. Предохранители
  4. Регулятор яркости
  5. Неисправность ламп накаливания
  6. Снятие панели приборов и подготовка к замене
  7. Какие лампы устанавливать в панель приборов для освещения
  8. Лампы накаливания
  9. Светодиодные лампы
  10. Замена контрольных ламп и ламп подсветки

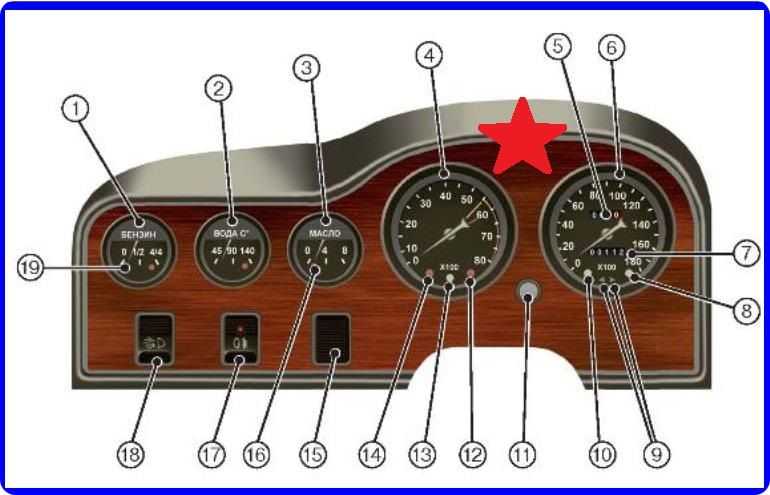

Расположение ламп на панели приборов ВАЗ 2107

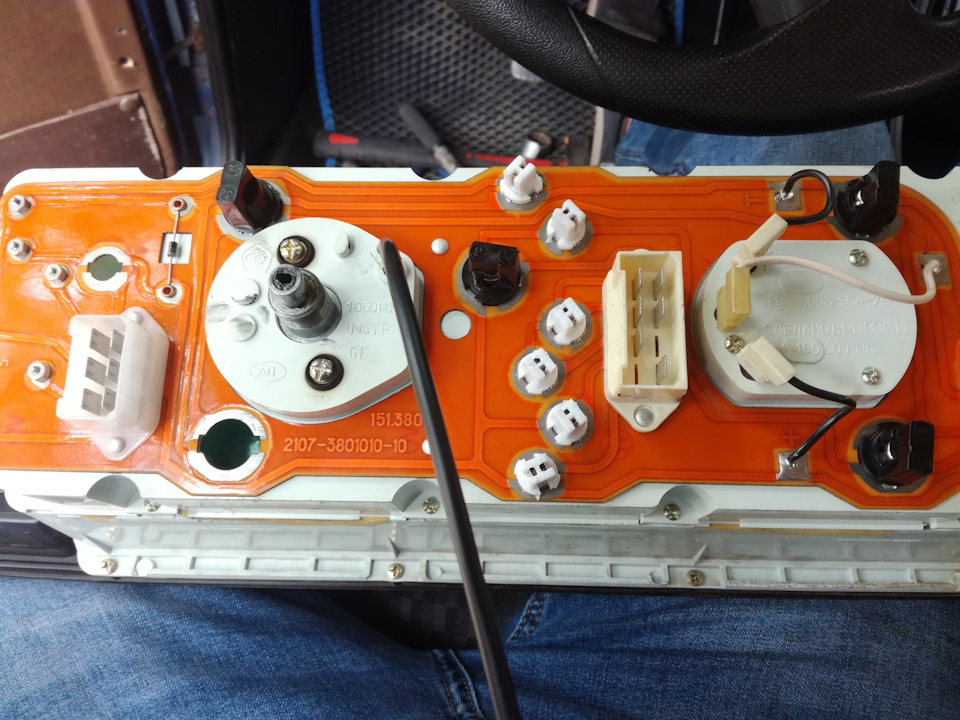

На фотографии запечатлена обратная сторона щитка приборов автомобиля. Цифрами помечены лампочки. Четыре из них под №2 являются лампами подсветки, остальные контрольными.

Расположены они на плате и предназначены для визуальной информации водителю. Каждая из них указывает на работу определенных систем, узлов и агрегатов автомобиля:

  1. Сигнализация малого количества бензина в баке.
  2. Подсветка приборов.
  3. Контроль работы указателей поворотов.
  4. Сигнал об отсутствии зарядки аккумулятора.
  5. Указатель включенных габаритных огней.
  6. Сигнализация низкого давления масла.
  7. Указатель включенного ручного тормоза.
  8. Указатель дальнего света.
  9. Сигнализация о не исправности системы принудительного впрыска на двигатели.

Определяем, что не работает

Прежде чем приступить к работе по снятию доски приборов и смены лампочек, необходимо визуально определиться какие их них вышли из строя. Если панель совсем не освещается, есть несколько вариантов откуда начать проверку.

Предохранители

Первое проверить предохранители, находятся они в монтажном блоке под капотом с правой стороны (на фотографии под №5).


Предохранитель F10 отвечает за панель приборов.


Если плавкая вставка расплавилась, значит, произошло короткое замыкание. Имеет смысл обследовать ту часть электрической цепи, за которую отвечает этот предохранитель. Возможно, он сработал из-за перегорания одной из ламп или воздействия внешних факторов на участок цепи.
Если предохранитель целый, следует обследовать дальше.

Регулятор яркости

Это переменный резистор, находится правее рулевого колеса, возле часов. При помощи его изменяется интенсивность освещения приборов и контрольных ламп. Отказывает он редко, но иногда выходит из строя.

Для проверки регулятора необходимо снять пластиковый вкладыш, где он расположен вместе с часами и прикуривателем. Поддев его плоской отверткой. После этого отсоединить электропитание и снять пластиковую круглую ручку, потянув ее на себя. Торцовым ключом открутить гайку, прикрепляющую регулятор к вкладышу и снять его.

Работоспособность регулятора можно проверить, применив мультиметр. Если резистор не исправен, поменять на новый.

Следует иметь в виду, что при работе с электрооборудованием, необходимо электросеть отключить от аккумулятора.

Неисправность ламп накаливания

Если все то, что проделали выше, не дало результатов, необходимо снять панель и проверить все лампочки.

Выход из строя ламп накаливания включают в себя перегорание вольфрамовой нити. В другом случае возможно физическое воздействие на осветительный прибор, после которого он не сможет функционировать.

Проверить можно визуально, поочередно вынимая из гнезд электронной платы и осматривая целостность вольфрамовой нити. Или применив мультиметр.

Чтобы исключить все причины, по каким могут не работать осветительные и сигнальные приборы, стоит убедиться в целостности токопроводящих дорожек, нанесенных на электронную плату.

Из-за воздействия окружающей среды они окисляются и разрушаются. Устранить не сложно. Необходимо найти, зачистить и пропаять. Так же стоит проверить колодки, соединяющие провода.

Снятие панели приборов и подготовка к замене

Как говорилось выше, при любых работах с электрооборудованием требуется отключить электросеть от аккумулятора. В том числе при снятии приборной доски и проводимой с ней манипуляций.

Для снятия панели потребуется минимум инструментов:

  • отвертка крестовая;
  • отвертка плоская;
  • плоскогубцы.

Сначала убираем пластмассовые наконечники с рычажков управления обогревателя салона, применяя отвертку с плоским концом.

Плоскогубцами откручиваем гайку с рукоятки сброса показаний счетчика суточного пробега.

На лицевой части панели возле рычагов управления обогревателем салона открываем заглушку, применив отвертку с плоским концом.

Отверткой с крестовым концом откручиваем винт, который крепит декоративную панель к каркасу автомобиля.

Правую часть панели отводим в сторону и на себя. Внутри видно гибкий привод спидометра.

Открутить рукой гайку и вынуть наконечник троса привода. Снять патрубок, подсоединенный к эконометру. Отсоединить электрические проводники, подходящие к приборной панели, и три проводника, подходящие к электрическому переключателю обогревателя салона.

Переворачиваем панель вместе с декоративной накладкой, переворачиваем, выкручиваем четыре винта, которые крепят ее к накладке. После этого панель можно снять и менять лампочки, которые перегорели.

Какие лампы устанавливать в панель приборов для освещения

На автомобиле ВАЗ 2107 для освещения приборов и для индикации применяются простые лампочки накаливания с вольфрамовой спиралью. С развитием промышленности стали выпускать светодиодные лампы, подходящие по типоразмерам. Несмотря на то, что они дороже, ими стали заменять лампы накаливания.

Преимущества очевидны:

  • чище свет;
  • меньшая потребляемая мощность;
  • долговечность.

Лампы накаливания

Лампы марки АМН 12-3-1 устанавливаются для подсветки панели приборов.

Лампы марки А 12-1,2 устанавливаются как сигнальные.

Светодиодные лампы

Как говорилось выше, светодиодные лампы имеют ряд преимуществ перед лампами накаливания, поэтому следует рассмотреть возможность поменять их. Подобрать по типоразмеру и мощности освещения достаточно просто.

Только нужно учесть, что на индикаторную лампочку зарядки аккумулятора необходимо подсоединить сопротивление номинальное лампе накаливания, ранее установленной. Иначе контроль будет не правильный. Виды лампочек для подсветки и индикации на фото ниже.

Замена контрольных ламп и ламп подсветки

Сначала необходимо точно определить, какие лампочки подлежат замене. Далее, чтобы не повредить панель при смене ламп, ее необходимо положить лицом вниз на что-то мягкое, как показано на фото в начале статьи.

Берем тот патрон, в котором необходимо сменить лампочку, двумя пальцами. Легким движением поворачиваем против часовой стрелки и вынимаем его из электронной платы.

Если новые лампочки были приобретены вместе с патроном, то вместе с патроном аккуратно вставляем их в плату, поворачивая до упора.

Если лампочки приобретены без патрона, то вынимаем из патрона сгоревшую лампочку, вставляем новую и возвращаем патрон на место в плату.

Эту операцию провести со всеми сгоревшими лампочками.

После замены лампочек необходимо собрать панель приборов и установить на место. Все операции по сборки и монтажу делаются в обратном порядке.

Для лучшего усвоения посмотрите видео:

9 543 views

Похожие материалы

Подсветка приборной панели — как заменить лампы на ВАЗ 2107, 2110 и Lada Priora

Форма поиска

Поиск

Вы здесь

Главная → Электрика автомобиля → Подсветка приборной панели ВАЗ — замена ламп своими руками

Подсветка приборной панели ВАЗ играет далеко не последнюю роль при движении автомобиля в темное время суток. Очень трудно найти необходимые органы управления без соответствующего освещения, и это вовсе не роскошь, в отличии от подсветки дисков колес. В этой статье пойдет речь о том, для чего и как менять лампы, предназначенные для подсветки щитка приборов и органов управления различных моделей ВАЗ.

Для чего необходимо менять лампы в подсветке?

При движении в условиях, когда на улице стоит ночь, свет фар, отраженный от земли, имеет малое слепящее действие на водителя, который не видит показаний, снимаемых с многих приборов автомобиля. Таковыми могут являться: спидометр, тахометр, указатели уровня топлива или охлаждающей жидкости и т п. Кроме того, невидимыми становятся различные кнопки на панели приборов и рычаги, предназначенные для управления воздушной заслонкой отопителя.



Попытки найти все эти приборы и использовать их в темноте может стать вполне опасной затеей. Это связано с тем, что водитель отвлекается на очень длительное время, чтоб найти ту или иную кнопку, или определить, например, такой параметр, как скорость.

Неисправность ламп, а равно, как и их отсутствие, нарушает общее освещение приборной панели и усложняет процессы по управлению автомобилем ночью. Именно поэтому, важно своевременно менять перегоревшие лампы и следить за их состоянием. Постараемся разобраться, как происходит замена ламп подсветки на различных автомобилях ВАЗ.

Как выполняется замена ламп приборной панели?

Ну, во-первых, перед проведением любых электротехнических работ в автомобиле, необходимо обесточить бортовую сеть транспортного средства. Для этого откройте капот и снимите «минусовую» клемму аккумулятора.

Как поменять лампочки на ВАЗ 2107

В салоне автомобиля с помощью плоской отвертки подденьте и вытащите пластиковые рукоятки на приводе управления воздушной заслонкой отопителя. После этого, открутите гайку, расположенную на маленькой рукоятке, предназначенной для сброса суточного пробега. Затем снимите с нее шайбу, а рукоятку протолкните вглубь панели приборов.

  • С помощью все той же отвертки подденьте пластиковую заглушку, которая находится в крайней правой части панели в нижнем углу. Под этой заглушкой расположен болт крепления панели, который также необходимо открутить с помощью крестовой отвертки.
  • Вытащите кнопку управления приводом отопителя на себя и демонтируйте его со штекера. После этого, разъем утопите вглубь приборной доски. Панель необходимо вытаскивать, начиная с правой части.  В процессе демонтажа открутите гайку крепления троса привода спидометра, затем вытащите его и оставьте висеть. Демонтируйте шланг для подвода разряжения со штуцера, расположенного на эконометре. В конце вытащите все колодки проводов и снимите приборную панель с торпеды.
  •  Всего на панели приборов расположено около 9 ламп подсветки. Каждая из них снимается с помощью нажатия и поворота патрона на 90 градусов. После этого, старая лампа вытаскивается, а на ее место устанавливается новая прямо в патрон.

В процессе замены допускается установка ламп с другим цветом светового потока, однако, ни в коем случае нельзя применять лампы со слишком большой или слишком малой мощностью, чтобы избежать других неисправностей.

  • После замены ламп в плате, установка и сборка всех элементов щитка и панели производится в обратном порядке.

ВАЗ 2110 (нового образца) — меняем подсветку своими руками

  •  В первую очередь, необходимо выкрутить два самореза, которые крепят декоративную накладку в верхней части. Такая накладка установлена прямо на приборной панели.
  •  Вытащите рукоятку, предназначенную для регулировки подсветки, и выкрутите с помощью плоскогубцев большую гайку, расположенную под ней. После того, как гайка будет снята, проконтролируйте, чтобы регулятор не ушел под панель, так как достать его потом будет проблематично.
  • Слева в углу, возле кнопки включения противотуманных фонарей вытащите еще одну заглушку. Под ней расположен шуруп, который также надо выкрутить. После этого, потяните декоративную накладку на себя. Как только покажутся разъемы кнопок – разъедините их и протяните накладку еще дальше.
  • Внутри панели найдите два самореза, которые крепят щиток приборов изнутри. Открутите их и вытащите щит приборов наружу. В процессе демонтажа вытащите штекерный разъем из задней части приборной панели.
  • Патроны лампы выкручиваются, поворотом на 45-90 градусов. Затем из патрона выкручиваются перегоревшие лампы. После этого, на место старых устанавливаются новые лампы, и сборка приборной панели производится в обратном порядке.

Как снять и лампы на Lada Priora

  • Чтобы было проще, возьмите фигурную крестовую отвертку. Выкрутите два самореза, расположенные во внутренней верхней части панели приборов.
  • Под рулевой колонкой расположена небольшая пластиковая панель (или накладка). В верхней части панели открепите защелки, а с нижней поверните три крепления, изготовленных из пластика. После того, как накладка будет демонтирована, вы увидите еще два самореза крепления приборного щита. Их тоже необходимо выкрутить.
  • Теперь опустите руль вниз, но не снимайте его. Потяните на себя декоративную накладку. Если она не поддается, можно аккуратно поддеть плоской отверткой, не повреждая покрытие пластика. Внутри торпеды можно обнаружить еще два самореза. На них держится сам приборный щиток. Выкрутите их, придерживая рукой, для того, чтобы не потерять шайбы и шурупы, которые легко могут провалиться внутрь торпеды.

  • Вытащите приборный щит на себя так, чтобы колодка проводов была на виду. Отсоедините штекер из разъема и отложите его снаружи, чтобы он не ушел внутрь. Приборный щит разверните и найдите патроны с лампами.
  • Как и в остальных автомобилях – патрон вытаскивается с помощью поворота. Менять лампы можно целиком с патроном или по отдельности. В настоящее время цены позволяют произвести замену ламп вместе с патронами. Это будет намного рациональнее, чем сидеть и ждать, когда из строя выйдет и патрон.
  • После замены ламп, проведите сборку панели в обратной последовательности.

В конце забудьте присоединить клемму аккумулятора. На этом замена ламп приборной панели завершена.
