Схема электропроводки ваз 2107 инжектор с описанием: Электросхема ВАЗ 2107 21074 инжектор с описанием: проводка

Схема электропроводки ваз 2107 — Лада мастер

Обслуживание автомобиля ВАЗ 2107 своими руками не представляет никаких сложностей. Конструкция проста, и мало чем отличается от копейки или тройки. То же можно сказать про электрооборудование. Электросистему автомобиля нельзя назвать идеальной, но в силу ее простоты любой каприз машины удовлетворяется легко и просто. Главное — знать схему подключения приборов и устройств.

Содержание:

1. Схема электропроводки ВАЗ 2107
2. Указатель температуры антифриза
3. Указатель уровня бензина
4. Отсутствие зарядки на аккумуляторе

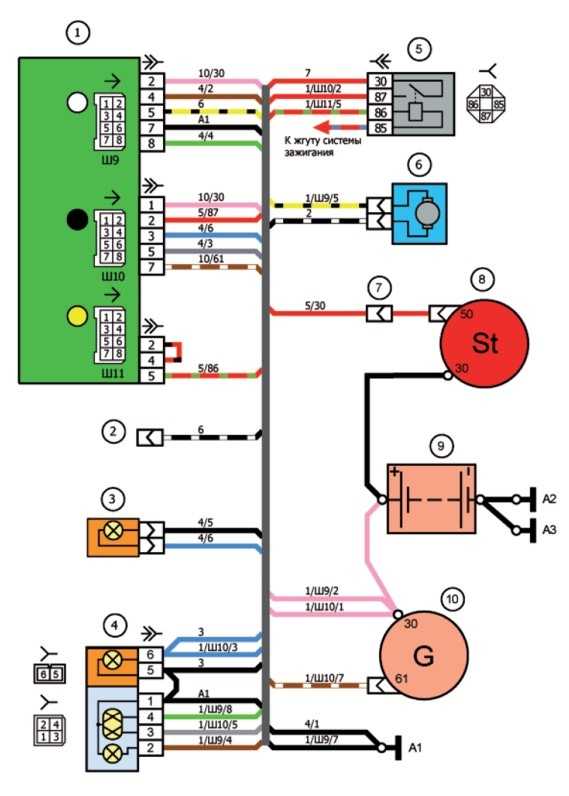

Схема электропроводки ВАЗ 2107

Внимательно изучив схему, представленную на странице, отпадут всякие вопросы по обслуживанию электрооборудования семерки. Принцип работы ее прост, а мы постараемся описать некоторые характерные неисправности, которые встречаются чаще всего.

Неисправностей может быть сколько угодно, но выберем именно те из них, где нам пригодится схема электропроводки 2107.

Указатель температуры антифриза

Нельзя сказать, что эта выход из строя этого указателя слишком частое явление, но неприятностей это может вызвать массу, вплоть до приклиниванивания двигателя. Поэтому при первых симптомах некорректной работы указателя нужно принимать меры. Признаки выхода из строя просты — если стрелка указателя при включении зажигания постоянно находится в начале шкалы и не реагирует на включение, значит нужно начинать проверку всей системы.

1.  Отсоединяем провод указателя температуры от датчика, согласно электросхеме 2107.
2.  Если стрелка осталась в том же положении, значит дело в самом указателе.
3. Присоединяем провод к массе двигателя, и если стрелка сдвинулась с мертвой точки, значит дело в датчике температуры. Он восстановлению не подлежит, и его нужно менять.
4. Неисправность может быть в самом проводе, и это можно проверить только подав напряжение на сам указатель непосредственно, демонтировав комбинацию приборов.
   Если стрелка осталась неподвижной, то придется менять весь блок приборов.

Указатель уровня бензина

Его неисправность видна сразу — при включенном зажигании и даже при пустом баке, стрелка должна сдвинуться с места. Проверка прибора на работоспособность проводится по аналогичной схеме, но нужно учесть, что в приборе встроена лампа контрольного уровня топлива, и она питается проводом, подключенным к штекеру W на самом датчике, а к штекеру Т присоединяется провод от самого указателя.

В случае, когда стрелка всегда показывает полный бак, неисправность прибора проверяется отсоединением от комбинации белой колодки и подачей на нее питания 12 вольт. Если прибор исправен, то стрелка должна оказаться в начале шкалы. Указатель давления масла проверяется по аналогичной методике, с той лишь разницей, что провод, который идет от датчика к указателю, согласно схеме, серый с белыми полосками.

Отсутствие зарядки на аккумуляторе

С этой проблемой сталкиваются многие, но однозначного решения ее нет и быть не может, поскольку в цепи довольно много элементов, которые могут влиять на зарядку аккумулятора. Зарядка АКБ не зависит только от генератора. Она зависит и от других устройств и влияний. Самые простые причины отсутствия зарядки — ослабление приводного ремня генератора. Проверить ремень привода можно просто попробовав силу его натяжения. Есть определенные значения, установленные нормами техобслуживания автомобилей ВАЗ, но применять динамометрические инструменты в гаражных условиях никто не будет. Достаточно, чтобы ремень привода генератора под средним усилием отклонялся от первоначального положения на 2-2,5 см. Если ремень натянут слишком сильно, то это может привести к преждевременному износу подшипников генератора и втулки помпы.

Принципиальная схема зарядки аккумулятора устроена не слишком сложно — минусовая клемма АКБ подключена к кузову автомобиля, масса. Плюсовая клемма напрямую соединена с плюсовой клеммой стартера и клеммой генератора. После генератора питание проходит на блок предохранителей, который на ВАЗ 2107 расположен под капотом. С пакета предохранителей ток поступает на замок зажигания, а с замка снова через блок предохранителей уходит на контрольную лампочку, сигнализирующую о низком заряжающем напряжении.

До зарядки аккумулятора ток проходит через множество элементов, в каждом из которых может возникнуть неисправность. Поскольку у нас есть схема электропроводки ВАЗ 2107, то мы без труда проследим путь тока и сможем выяснить в каком из элементов возникла проблема. Очередность проверки цепи следующая:

1.  Проверяем предохранитель, который защищает цепь заряда.
2.  Проверяем ремень привода генератора, его состояние и натяжение.
3.  Проверяем состояние проводов на аккумуляторе, генераторе и на стартере. Все клеммы должны быть плотно прижаты и не иметь окислений поверхности.
4.  Проверяем состояние провода, который соединяет минусовую клемму аккумулятора с кузовом автомобиля. Очень часто бывают случаи, когда проблема решается простым ослаблением гайки крепления провода массы и интенсивным проворачиваем клеммы.

Если все эти действия не привели ни к какому результату, тогда нужно проверять генератор, выпрямитель, реле зарядки и реле-регулятор. Реле-регулятор отвечает за верхний и нижний порог зарядного тока, подающегося на аккумулятор. Реле выполнено в одном корпусе со щетками генератора и при выходе из строя восстановлению не подлежит. Если он не обеспечивает напряжение цепи при работающем двигателе 13-14,5 вольт, то он однозначно подлежит замене.

Щетки генератора тоже могут влиять на зарядку АКБ. Если они имеют чрезмерный износ, перекос в посадочных ячейках. Возможно также попадание пыли в щеткодержатель и приклинивание щеток. Это проверяется визуально — если щетки свободно двигаются в корпусе и не сильно изношены, их можно оставить. Остальные поломки, связанные с низким зарядом АКБ находятся в генераторе или в диодном мосту.

Схема электропроводки может здорово помочь при мелких и крупных неисправностях электрооборудования, поэтому всегда должна быть под рукой. Учите матчасть, и удачи на дорогах!

Читайте также Адаптер для диагностики авто своими руками, Как снять щиток приборов на Ваз 2107

Схема проводки ВАЗ 2107 — инжектор: инструкция по монтажу электропроводки своими руками, фото

Автомобили семейства ВАЗ служат своим владельцем не один десяток лет. Однако, в процессе эксплуатации не всегда можно обеспечить автомобиль оригинальными запчастями, поскольку автопроизводитель модифицировал тот или иной узел.

И владельцы вынуждены разбираться и устанавливать новые узлы в автомобиль самостоятельно.

Проводка 2107 с карбюраторной системой питания

В частности, карбюраторную версию давно уже не выпускают – Горьковский автозавод перешел на выпуск автомобилей, оснащенных системой впрыска топлива (инжектор).

Сделать замену можно самому, но при этом необходимо запастись новыми деталями, цена на которые не слишком велика.

Справочно: инжектор (с англ. – впрыск) представляет собой систему форсунок, смешивающих топливо с воздухом по сигналам электронного контроллера системы управления двигателем (сокр. ЭСУД).

Содержание

• Что требуется для модернизации
• Что предстоит сделать
  • Работы по демонтажу
  • Работы по подсборке
  • Установка на автомобиль
• Выводы

Что требуется для модернизации

Современные системы впрыска топлива работают по заранее запрограммированному алгоритму работы:

1. Электронная система учитывает показания многочисленных датчиков;
2. На их основе выбирает оптимальный режим;
3. Подает раздельные сигналы на каждую форсунку.

Подкапотная схема электропроводки ваз 2107 на инжектор

Естественно, что при переоборудовании классического автомобиля ВАЗ 2107 своими руками потребуется приобретение новых деталей.

В частности:

1. Новый шкив коленчатого вала;
2. Передняя крышка двигателя с отливкой под установку датчика;
3. Датчики температуры охлаждающей жидкости и положения коленвала;
4. Новая проводка ваз 2107 на инжектор;
5. Непосредственно сам инжектор;
6. Электрический вентилятор системы охлаждения.

Справочно: на шкиве есть специальные метки для считывания датчиком. А принудительный обдув радиатора после замены шкива будет невозможен – поэтому вместо него устанавливают электрический вентилятор.

Кроме того, потребуется и наглядное пособие для осуществления работ по переоборудованию автомобиля на инжекторную систему впрыска топлива.

Совет: На автофорумах, посвященных переделкам автомобилей доступны фото и видео материалы, которые желательно просмотреть до начала работы.

Смотрите также: схема электропроводки ВАЗ 2107

Что предстоит сделать

Фактически работы по переоборудованию автомобиля займут у вас не более 3-4 часов.

Алгоритм будет следующий:

1. Демонтаж старого оборудования;
2. Подсборка узлов перед установкой;
3. Непосредственная установка и отладка системы впрыска.

Работы по демонтажу

Операции выполнять в строгой последовательности:

1. Отключаем аккумуляторную батарею и снимаем ее с автомобиля;
2. Сливаем из системы охлаждающую жидкость;
3. Отсоединяем топливный шланг от карбюратора и заглушаем его, не допуская вытекания бензина;
4. Отсоединяем корпус воздушного фильтра;
5. Демонтируем карбюратор;
6. Ослабляем хомут выхлопной трубы и откручиваем выпускной коллектор;
7. Снимаем впускной коллектор;
8. Откручиваем переднюю крышку мотора, освобождая доступ к шкиву коленчатого вала;
9. Снимаем вентилятор радиатора.

Читайте также: схема электропроводки ваз 21074 инжектор

Работы по подсборке

На данном этапе будет затрагиваться электропроводка ВАЗ 2107 на инжектор, поскольку нам предстоит:

1. Закрепить блок ЭСУД;
2. Добавить новые провода с клеммами подключения к штатной проводке;
3. Протянуть проводку к радиатору охлаждения;
4. Протянуть проводку к электрическому бензонасосу.

Совет: электропроводка 2107 для инжекторных модификаций продается отдельно. Т.е. вы можете приобрести либо всю проводку на автомобиль, либо недостающие элементы для подключения системы впрыска.

Инструкция этапов подсборки основных узлов инжекторной системы впрыска

Будет интересно также почитать: Электропроводка ВАЗ 21074

Установка на автомобиль

Остается только установить все узлы на автомобиль и произвести сборку снятого оборудования в обратном порядке.

Затем:

1. Подключить с помощью клеммных колодок контроллер;
2. Подсоединить провода к форсункам;
3. Подсоединить проводку к электрическому вентилятору;
4. Установить и подключить АКБ.

Выводы

Переоборудование автомобиля с карбюраторной системы питания на инжекторную доступно большинству автовладельцев, имеющих опыт обслуживания силового агрегата. Важно лишь соблюдать требования безопасности, поскольку работать приходится с бензином и электричеством.
