ВАЗ 2107 схема подключения ближнего и дальнего света фар
Лампы ближнего/дальнего света установлены в передних блок-фарах автомобиля ВАЗ 2107.

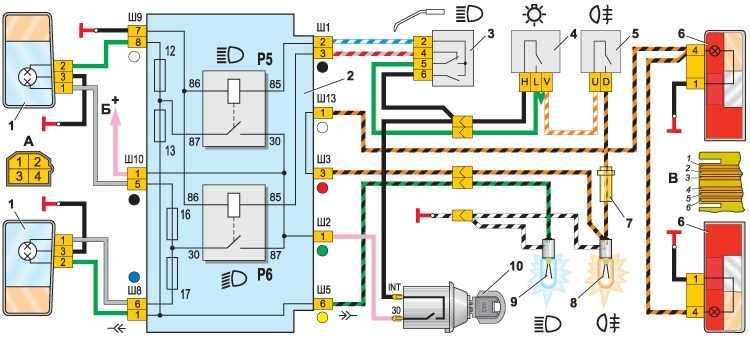

Схема подключения ближнего и дальнего света фар автомобиля ВАЗ 2107
Ближний и дальний свет фар автомобиля ВАЗ 2107, схема подключенияОписание схемы
Напряжение в электрическую цепь включения ламп ближнего и дальнего света фар автомобиля ВАЗ 2107 подается с вывода «30» генератора через монтажный блок и выключатель зажигания.
Ближний свет включается выключателем наружного освещения (третье положение), установленным в блоке выключателей (переключателей), в нижней части «бороды» передней панели. При замыкании контактов внутри выключателя напряжение подается на левый подрулевой переключатель и далее через реле включения ближнего света фар и предохранители 17, 16, попадает в передние блок-фары на лампу, где запитывает нить ближнего света (55 Вт).
При включении дальнего света электрический ток с подрулевого переключателя попадает на реле дальнего света фар, предохранители 12, 13 и далее на нити дальнего света ламп (60 Вт) в передних блок-фарах.
На 13-м предохранителе так же находится лампа включения дальнего света фар в щитке приборов.
Включение ближнего или дальнего света фар будет доступно только при включенном выключателе наружного освещения.
Для кратковременного включения дальнего света фар, как при включенном, так и при выключенном выключателе наружного освещения, водитель перемещает рычаг переключения дальнего-ближнего света фар на себя и включает дальний свет. В таком случае ток на нити дальнего света в лампах фар подается напрямую с замка зажигания (вывод INT), минуя выключатель наружного освещения.
Примечания и дополнения
В передних блок фарах автомобиля ВАЗ 2107 применяется двухнитевая галогеновая лампа ближнего-дальнего света Н4 55/60 Вт.
Приведенная схема для автомобилей ВАЗ 2107 с монтажным блоком нового образца (ножевые предохранители). Для ВАЗ 2107 с монтажным блоком старого образца (с пальчиковыми предохранителями) схема подключения ближнего/дальнего света фар аналогична с той лишь разницей, что наименование колодок проводов «Ш», а не «Х» и предохранители без F.
— В дополнение к передним фарам на ВАЗ 2107 можно подключить ПТФ (противотуманные фары).
Еще статьи по электрооборудованию автомобиля ВАЗ 2107
— Схема подключения противотуманного света в задних фонарях ВАЗ 2107
— Не горит ближний или дальний свет фар ВАЗ 2107, 2105, 2104
— Схема подключения поворотников ВАЗ 2107
— Схема подключения «габаритов» автомобиля ВАЗ 2107
— Очистители и омыватели фар ВАЗ 2107, схема подключения
— Схема включения указателей поворота автомобиля ВАЗ 2105
Подписывайтесь на нас!
Автор MechanikОпубликовано Рубрики Электрооборудование ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107Метки 2107, ВАЗ, дальний, свет, схема. ближний, фар 17 837 viewsСхема ближнего дальнего света автомобилей ВАЗ 2104, 2105
На автомобилях ВАЗ 2104, 2105 электрический ток в систему поступает с вывода «30» генератора и далее на замок зажигания (вывод «30»).
Ближний и дальний свет фар включается переключателем расположенным на рулевой колонке.
Электрическая схема включения ближнего и дальнего света фар на автомобилях ВАЗ 2105, 2104
Схема подключения ближнего и дальнего света фар автомобилей ВАЗ 2104 и 2105Особенности включения ближнего и дальнего света фар на автомобилях ВАЗ 2104, 2105
— Электрический ток в систему включения ближнего и дальнего света фар 2105, 2104 приходит с вывода «30» генератора.
— Через замок зажигания, переключатель наружного освещения ток попадает на подрулевой переключатель ближнего и дальнего света.
— При включении ближнего света подрулевым переключателем ток, через реле включения ближнего света фар и предохранители 17, 16, попадает в передние блок-фары на лампу, где запитывает нить ближнего света (55 Вт).
— При включении дальнего света электрический ток попадает на реле дальнего света фар, предохранители 12, 13 и далее на нити дальнего света ламп (60 Вт) в передних блок-фарах.
— На 13-м предохранителе так же находится лампа включения дальнего света фар в щитке приборов.
— Включение ближнего или дальнего света фар будет доступно только при включенном выключателе наружного освещения.
— Для кратковременного включения дальнего света фар, как при включенном, так и при выключенном выключателе наружного освещения, водитель перемещает рычаг переключения дальнего-ближнего света фар на себя и включает дальний свет. В таком случае ток на нити дальнего света в лампах фар подается напрямую с замка зажигания (вывод INT), минуя выключатель наружного освещения.
Примечания и дополнения
— В монтажном блоке 15.3722, рассматриваемом в настоящей схеме, предохранители обозначаются одной лишь цифрой. В монтажных блоках 40.3722, 2105-3722010-17, так же устанавливаемых на автомобили ВАЗ 2105, 2104, в обозначении предохранителей присутствует буква F.
— В фарах автомобилей ВАЗ 2104, 2105 применяется двухнитевая галогеновая лампа ближнего/дальнего света фар Н4.
Еще статьи по электрооборудованию автомобилей ВАЗ 2104, 2105
— Не горит ближний или дальний свет фар ВАЗ 2107, 2105, 2104
— Схема включения звуковых сигналов (гудок) на автомобилях ВАЗ 2104, 2105
— Схема включения «габаритов» автомобилей ВАЗ 2105
— Провода задних фонарей автомобиля ВАЗ 2105
— Схема включения указателей поворота автомобиля ВАЗ 2105
— Контакты подрулевых переключателей ВАЗ 2105, 2107
Подписывайтесь на нас!
Автор MechanikОпубликовано Рубрики Схемы, Электрооборудование ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107Метки 2104, 2105, дальний, свет, схема. ближний, фары 34 970 viewsШевроле Траверс (2017) — схема блока предохранителей
Опубликовано от admin
Год выпуска: 2017
Блок предохранителей в моторном отсеке
Блок предохранителей под капотом расположен в моторном отсеке, со стороны пассажира автомобиля.
| Предохранители | Описание |
| МУФТА КОНДИЦИОНЕРА | Муфта кондиционера |
| АБС МТР | Электродвигатель с АБС |
| ПОДУШКА БЕЗОПАСНОСТИ | Система подушек безопасности |
| ДОПОЛНИТЕЛЬНОЕ ПИТАНИЕ | Вспомогательное питание |
| ВСПОМОГАТЕЛЬНЫЙ НАСОС VAC | Вспомогательный вакуумный насос |
| Полный привод | Система полного привода |
| БАТ 1 | Аккумулятор 1 |
| БАТ 2 | Аккумулятор 2 |
| БАТТ 3 | Аккумулятор 3 |
| ПРИЖИГАЛКА | Прикуриватель |
| ЕСМ 1 | Модуль управления двигателем 1 |
| ECM/FPM IGN | Модуль управления двигателем/модуль управления топливным насосом, зажигание |
| ВЫБРОС 1 | Эмиссия 1 |
| ВЫБРОС 2 | Эмиссия 2 |
| РАВНЫЕ КАТУШКИ | Катушки форсунок – даже |
| ВЕНТИЛЯТОР 1 | Охлаждающий вентилятор 1 |
| ВЕНТИЛЯТОР 2 | Охлаждающий вентилятор 2 |
| ФПМ | Блок питания топливного насоса |
| СИГНАЛ | Звуковой сигнал |
| ГТД МИР | Наружное зеркало заднего вида с подогревом |
| HTD STR WHL | Рулевое колесо с подогревом |
| ВЛАЖНОСТЬ/MAF | Датчик влажности/MAF senso |
| ОВКВ | Вентилятор ОВКВ |
| ДАЛЬНИЙ БАЛ | Левая фара дальнего света |
| LT LO BEAM | Левая фара ближнего света |
| ЛТ ПРК | Левый стояночный фонарь |
| ЛТ ТРЛР СТОП/ТРН | Левый стоп-сигнал прицепа/указатель поворота |
| НЕЧЕТНЫЕ КАТУШКИ | Катушки инжектора – нечетные |
| ПИТАНИЕ Л/ВОРОТ | Задняя дверь с электроприводом |
| ПИТАНИЕ ВЫХОД | Розетка |
| РР АПО | Задняя розетка для принадлежностей |
| RR DEFOG | Обогрев заднего стекла |
| RR HVAC | Задний климат-контроль |
| RT ДАЛЬНИЙ БАЛ | Правая фара дальнего света |
| ПРАВАЯ БАЛКА | Правая фара ближнего света |
| РТ ПРК | Правый стояночный фонарь |
| РТ ТРЛР СТОП/ТРН | Правый стоп-сигнал прицепа/указатель поворота |
| РВК СНСР | Датчик контроля регулируемого напряжения |
| S/КРЫША/ЗОН | Люк |
| СЛУЖБА | Сервисный ремонт |
| ЗАПЧАСТИ | — |
| СТОП-ФОНАРИ | Стоп-сигналы |
| СТРТР | Стартер |
| ТСМ | Модуль управления коробкой передач |
| ТРАНС | Трансмиссия |
| TRLR BCK/UP | Фонари заднего хода прицепа |
| ТРЛР БРК | Тормозные фонари прицепа |
| TRLR PRK LAMP | Габаритные огни прицепа |
| ТРЛР ПВР | Мощность прицепа |
| WPR/WSW | Стеклоочиститель/омыватель ветрового стекла |
| Реле | Использование |
| Кондиционер CMPRSR CLTCH | Муфта кондиционера |
| ВСПОМОГАТЕЛЬНЫЙ НАСОС VAC | Вспомогательный вакуумный насос |
| КРНК | |
| ВЕНТИЛЯТОР 1 | Охлаждающий вентилятор 1 |
| ВЕНТИЛЯТОР 2 | Охлаждающий вентилятор 2 |
| ВЕНТИЛЯТОР 3 | Охлаждающий вентилятор 3 |
| ДАЛЬНИЙ БАЛ | Фары дальнего света |
| HID/LO BEAM | HID-фары ближнего света |
| СИГНАЛ | Звуковой сигнал |
| IGN | Зажигание – основное |
| LT TRLR STOP/TRN | Левый стоп-сигнал прицепа/указатель поворота |
| ФРК ЛАМПА | Габаритные огни |
| PWR/ТРН | Силовой агрегат |
| RR DEFOG | Обогреватель заднего стекла |
| RT LO BEAL | Правая фара ближнего света |
| РТ ТРЛР СТОП/ТРН | Правый стоп-сигнал прицепа/указатель поворота |
| СТОП | Стоп-сигналы |
| TRLR BCK/UP | Фонари заднего хода прицепа |
| ВПР | Стеклоочиститель |
| WPR HI | Стеклоочиститель — высокая скорость |
Блок предохранителей приборной панели
Блок предохранителей панели приборов расположен под панелью приборов со стороны пассажира автомобиля.
| Предохранители | Описание |
| # | GMC NON HID = Lo Beam |
| * | GMC NON HID = высокий затвор |
| ** | Шевроле = Противотуманные фары |
| *** | Buick China = Задний противотуманный фонарь |
| ПОДУШКА БЕЗОПАСНОСТИ | Подушка безопасности |
| АМП | Усилитель |
| НАЗАД ВВЕРХ/СТОП | Фонарь заднего хода/стоп-сигнал |
| БКМ | Модуль управления кузовом |
| ЦНСТР/ВЕНТ | Вентиляционное отверстие канистры |
| СТСИ | Лампы вежливости |
| ДР ЛКК | Дверные замки |
| ДХО/LO BEAM | Реле дневных ходовых огней/реле ближнего света фар |
| ДСПЛИ | Дисплей |
| FRT WSW | Омыватель ветрового стекла |
| HTD/ХОЛОДНОЕ СИДЕНЬЕ | Сиденья с подогревом/охлаждением |
| ОВКВ | ОВКВ |
| ЛАМПЫ INADV PWR INT | Непреднамеренное включение/выключение ламп внутреннего освещения |
| ИНФОТМНТ/МСМ | Информационно-развлекательный модуль/модуль сиденья с памятью |
| LT TRN SIG | Лампа левого указателя поворота |
| OBS DET/URS | Система помощи при парковке сзади/Предупреждение о боковой слепой зоне/Предупреждение о лобовом столкновении/Универсальная дистанционная система |
| ДПМ | Зеркала с электроприводом/открывание двери багажного отделения |
| РЕЖИМ ПИТАНИЯ | Режим питания |
| PWR МИР | Зеркала с электроприводом |
| РДО | Радио |
| ЗАДНИЙ WPR | Задний стеклоочиститель |
| РТ РН СИГ | Сигнал поворота со стороны пассажира |
СТР. WHL ILLUM | Подсветка рулевого колеса |
| USB CHRG | USB-зарядка |
| Реле | Описание |
| LT/PWR/SEAT | Реле левого сиденья с электроприводом |
| RT/PWR/SEAT | Реле правого сиденья с электроприводом |
| ПВР/ВНДВ | Реле стеклоподъемников |
| ПИТАНИЕ/КОЛОНКА | Реле рулевой колонки с усилителем |
| Л/ВОРОТ | Реле задней подъемной двери |
| ЛКК | Реле блокировки питания |
| ЗАДНИЙ/БСК | Реле омывателя заднего стекла |
| UNLCK | Реле разблокировки питания |
| ДХО/LO BEAM | Реле дневных ходовых огней/реле фар ближнего света |
| LT/UNLCK | Реле разблокировки слева |
| ДХО/LO BEAM | Реле дневных ходовых огней (при наличии) |
| ПРОТИВОТУМАННЫЕ ФАРЫ | Реле противотуманных фар |
| FRT/WSW | Реле омывателя ветрового стекла |
ПРЕДУПРЕЖДЕНИЕ.
Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации автомобиля, модели и рынка.
Шевроле, Траверс электричество
Схема блока предохранителей Nissan Pathfinder и реле с назначением и расположением
NissanОтзывов: 2Полноразмерный кроссовер Nissan Pathfinder выпускается с 1986 года в 4 поколениях. 1-й и 2-й выпускались до 2003 года. В 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 годах на рынки поставлялся Nissan Pathfinder 3-го поколения с маркировкой r51. А с 2015 года по настоящее время в сборке находится 4-е поколение. Предлагаем ознакомиться с назначением блоков предохранителей и реле Nissan Pathfinder r51 (3 поколение) и 4. Их фото, схемы, расположение. А также покажем, какие из элементов отвечают за работу прикуривателя.
В зависимости от региона поставки, года выпуска и комплектации возможны различные исполнения этих агрегатов.
Contents
- 1 Engine compartment
- 1.1 Fuse box
- 2 Passenger compartment
Engine compartment
For r51
The photo
For 4th generation
Fuse box
Схема
Обозначение
- 20A FR FOG LAMP – передняя противотуманная фара
- 10A ABC ECU – электронный блок управления ABS
- 10A A/T ECU – электронный блок управления автоматической коробкой передач
- 15A FUEL 074 FUEL PUMP – 3 15A 074 FUEL 074 RR DEF – обогрев заднего стекла
- 15A RR DEF – обогрев заднего стекла
- 10A DTRL – дневные ходовые огни
- 15A HEATED MIRROR – обогрев зеркал
- 10A A/C COMP – компрессор кондиционера (включение электромуфты кондиционера)
- 15A H/LAMP LO RH – ближний свет, правая фара
- 15A H/LAMP LO LH – ближний свет, левая фара
- 30A FR WIPER – стеклоочистители
- 10A H/LAMP WASH – омыватель фар ILTA
- ILTA
- LAMP — задние габариты
- 10A ILLUMINATION — освещение салона
- 10A H / LAMP HI LH — дальний свет, левая фара
- 10A H / LAMP HI RH — дальний свет, правая фара
- 15A FR BLR MTR — электродвигатель переднего отопителя.
- РОЗЕТКА НА 20 А – дополнительная розетка на 12 В
- 10A AT CONT UNIT — блок управления
- 15A FR BLR MTR — электродвигатель переднего отопителя
- 30A. PTC HTR — электрообогрев в печке (дизель прогревается медленно, для комфорта делают электроподогрев в печке)
- 15A HORN — сигнал
- 20A RADIO AMP — питание для магнитолы/усилителя звука
Салон
It находится в приборной панели под защитной крышкой. Если у вас возникнут трудности, посмотрите видео чуть выше.
Тип 1.
Назначение
Тип 2.
Схема
За работу прикуривателя вы видите какие предохранители расположенные на этой схеме. По-английски они обозначаются как прикуриватель. Если они целы, обратите внимание на предохранитель под капотом.
Предохранители прикуривателя под капотом
На нашем YouTube канале мы также разместили видео.
