» Регулировка клапанов на ВАЗ-2104-2107
Главная » Ремонт » ВАЗ 2104 — 2107 »
Когда двигатель работает, он нагревается, соответственно все его детали расширяются. Для того чтобы клапан плотно закрывался, необходимо обеспечить тепловой зазор.
То есть при положении кулачка распределительного вала затылком к рокеру (толкателю) между ними должен быть некий зазор, который составляет для двигателей ВАЗ 2107 0.15 мм в холодном состоянии.
Казалось бы, такой зазор слишком маленький, но при нагреве клапан увеличивается в диаметре, а т.к. его форма клинообразная, он уходит вниз и на прогретом двигателе зазор увеличивается и становится достаточным для его полноценной работы на высоких оборотах.
В процессе эксплуатации двигателя все его детали, вращаясь, притираются друг к другу. Не исключение и газораспределительный механизм (ГРМ) с клапанной группой. По мере износа деталей между ними увеличивается зазор, однако клапан в процессе износа наоборот усаживается – происходит приработка седла и рабочей фаски тарелки клапана.
Эти процессы проходят неравномерно: в зависимости от используемого моторного масла разный период службы постелей, шеек распредвала и рокеров. Поэтому иногда клапан усаживается быстрее, чем изнашиваются все трущиеся поверхности ГРМ, и наоборот. И в зависимости от этого зазор между рокером и распределительным валом будет разный и его рекомендуется проверять каждые 10 000-15 000 км пробега.
Неисправности требующие регулировки клапанов
К основным неисправностям можно отнести:
- нестабильный холостой ход;
- двигатель не развивает полную мощность;
- излишний шум (стук) в верхней части двигателя.
Когда зазор между рокером и клапаном ниже нормы либо вообще отсутствует, он неплотно закрывается и в цилиндре падает давление. Кроме того, что нарушается работа двигателя и он теряет мощность, это еще и чревато прогаром клапана, что влечет за собой ремонт головки блока цилиндров.
Когда зазор между распредвалом и рокером выше нормы, клапан наоборот недостаточно открывается, ухудшается наполнение или продувка цилиндра.
Регулировка клапанов ВАЗ 2107
Для регулировки клапанов на карбюраторном двигателе понадобится снять корпус воздушного фильтра и отсоединить привод дроссельной заслонки карбюратора. На инжекторном двигателе нужно лишь отсоединить и убрать в сторону все мешающие патрубки и провода. Открутить болты крепления клапанной крышки и снять ее.
Далее, если двигатель карбюраторный и оснащен храповиком, вставить в него рукоятку ручного пуска двигателя и с ее помощью провернуть коленвал.
На инжекторном двигателе с помощью спец ключа на 38 провернуть коленчатый вал за болт крепления шкива в положение верхней мертвой точки первого цилиндра. Если такого ключа нет, подперев передние колеса автомобиля, выключив ручной тормоз, при помощи домкрата вывесить одно заднее колесо и включить пятую передачу.
На ней колесо будет легко вращаться, соответственно и коленчатый вал двигателя тоже. Вращая колесо, выставить метку ВМТ на шкиве коленчатого вала или на шестерне распределительного.
Далее широким щупом на 0.15 мм проверяем зазор на закрытых клапанах по следующей схеме:
ВНИМАНИЕ! Проверка тепловых зазоров производится на холодном двигателе!
Также можно определить, закрыт клапан или нет, без схемы. Для этого можно залезть рукой под пинал и нащупать, в каком положении находится кулачек распределительного вала относительно толкателя клапана. Он должен быть направлен к нему затылком.
При проверке зазора щуп должен проходить между распредвалом и рокером в легкий натяг. Если щуп проходит слишком легко или наоборот не пролазит вообще, то данный клапан необходимо отрегулировать.
Для этого, придерживая регулировочный болт ключом на 13 (а), отпускаем контргайку ключом на 17 (б) и, вращая его, добиваемся такого зазора, чтобы щуп слегка «прикусывало», но его можно было бы вставить и вытащить обратно.
Выставив зазор, придерживаем регулировочный болт и затягиваем контргайку.
После настройки необходимо перепроверить зазор. Эту же операцию повторяем для всех клапанов.
После успешной настройки собираем все в обратном порядке и на этом регулировку клапанов можно считать оконченной.
Итог проделанной работы
В результате правильной настройки клапанного механизма работа двигателя стабилизируется, снова появляется мощность и тяга. Правильно настроенный газораспределительный механизм стабилизирует расход топлива, т.к. при неправильной настройке он возрастает.
Если в деталях механизма ГРМ нет чрезмерного износа, то, как правило, пропадает излишний шум в области клапанной крышки. Чтобы поддерживать двигатель в полном рабочем состоянии и его характеристики держались в пределах нормы, данную операцию необходимо выполнять каждые 10 000-15 000 км пробега.
Твитнуть

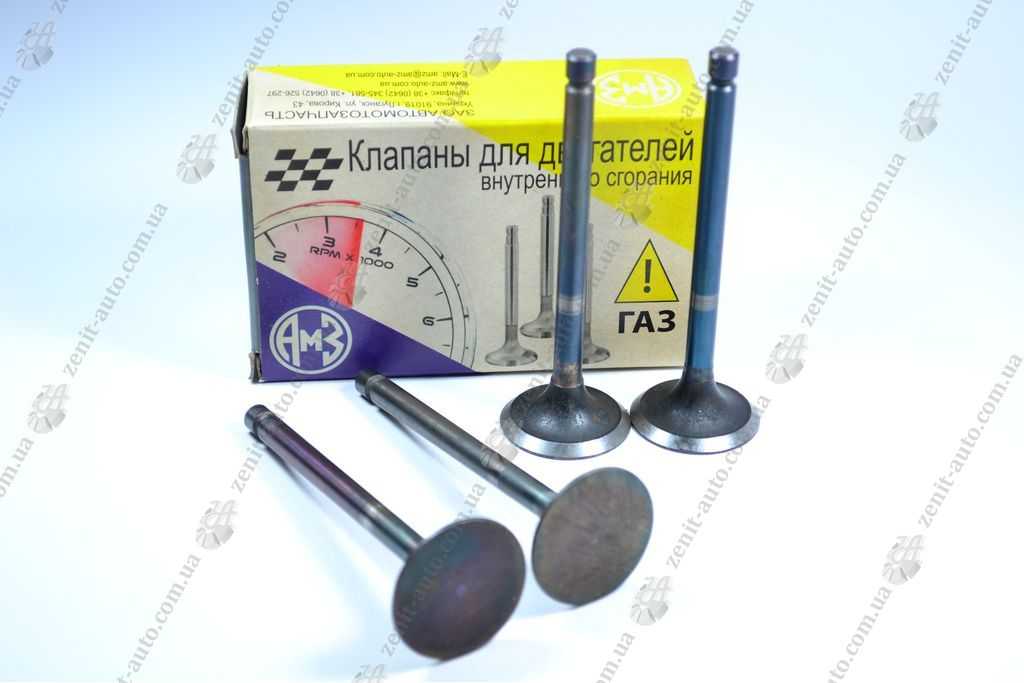

Клапан выпускной ВАЗ 2101 (21010100701281)
Клапан выпускной ВАЗ 2101
Каталожный номер: 21010-1007012-81
Цена указана за штуку.
Применимость: ВАЗ 2101-2107, 2121-21214, 2120, 2131, 2123 Шевролет Нива
Производитель оставляет за собой право изменять характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца.
| Длина в упаковке | 27 см |
| Ширина в упаковке | 21 см |
| Высота в упаковке | 7 см |
| Вес в упаковке | 0. 4 кг |
| Модель автомобиля | ВАЗ 2102, ВАЗ 2103, ВАЗ 2104, ВАЗ 2105 Классика, ВАЗ 2106 Классика, ВАЗ 2107 Классика, ВАЗ 2120 Надежда, ВАЗ 2121 Нива, ВАЗ 21213 Нива, ВАЗ 21214 Нива, ВАЗ 2131 Нива, ВАЗ 2123 Шеви-Нива |
Оставьте отзыв об этом товаре первым!
ВАЗ::2107: Разборка карбюратора
Рис. 1 — воздушная заслонка; 2 — пусковое устройство; 3 — трехплечий рычаг управления воздушной заслонкой; 4 — телескопическая тяга; 5 — микровыключатель; 6 — рычаг привода дроссельных заслонок; 7 — рычаг, ограничивающий открытие дроссельной заслонки второй камеры; 8 — возвратная пружина; 9— шток пневмопривода; 10 — пневмопривод дроссельной заслонки второй камеры |
3-91. Вид на карбюратор 2107-1107010 со стороны привода дроссельных заслонок: Снимите возвратную пружину 8 (рис. 3-91). Расшплинтуйте и отсоедините тягу контакта с трехплечим рычагом 3 от рычага дроссельной заслонки первой камеры.
Отсоедините шток 9-го пневмопривода от рычага привода дроссельной заслонки второй камеры.
Сжав пружину телескопической тяги 4, отсоедините ее от трехплечего рычага 3.
Вывернув винты крепления, отсоедините от корпуса карбюратора крышку с прокладкой, стараясь не повредить ее и поплавок.
Вывернув винты крепления, отсоедините корпус дроссельных заслонок от корпуса карбюратора, стараясь не повредить запрессованные в корпус переходные пробки топливно-воздушных каналов карбюратора и гнездо пробок.
Рис. 3-92. Детали крышки карбюратора 2107-1107010: 1 — регулировочный винт; 2 — крышка пускового устройства; 3 — пружина; 4 — диафрагма; 5 — шток диафрагмы; 6 — корпус пускового устройства; 7 — телескопическая тяга; 8 — ось воздушной заслонки; 9— воздушная заслонка; 10 — крышка карбюратора; 11 — прокладка; 12 — фильтр; 13 — пробка фильтра; 14 — седло игольчатого клапана; 15 — игольчатый клапан; 16 — ось поплавка; 17 — поплавок; 18 — укладка; 19 — тяга пускового устройства |
Разберите крышку корпуса карбюратора (рис. 3-92):
— оправкой осторожно вытолкните ось поплавка 16 из стоек (выдвиньте в сторону стойки с разрезом) и извлеките вывернуть ось плоскогубцами с гладкими губками. Стараясь не повредить язычок поплавка, снимите его с помощью игольчатого клапана 15;
— снимите крышку прокладки 11, выверните седло 14-го игольчатого клапана, отверните пробку 13 и выньте топливный фильтр 12;
— отсоединить от рычага оси 8 воздушной заслонки телескопическую тягу 7 и тягу 19 привода пускового устройства;
— отвернуть два винта крепления корпуса 6 пускового устройства и снять его;
— отверните три винта крепления крышки 2 устройства и снимите крышку с регулировочным винтом 1 и пружиной 3; снимите диафрагму 4.
Рис. 3-93. Детали корпуса дроссельных заслонок карбюратора 2107-1107010: 1 — рычаг привода дроссельных заслонок; 2 — рычаг, ограничивающий открытие дроссельной заслонки второй камеры; 3 — вилка; 4 — рычаг контакта с воздушной заслонкой; 5 — рычаг, закрепленный на оси дроссельной заслонки второй камеры; 6 — пружина; 7 — рычаг, связанный с пневмоприводом; 8 — корпус поворотных затворов; 9— возвратная пружина первой дроссельной заслонки; 10 — ось второй дроссельной заслонки; 11 — поворотные затворы; 12 — ось первой дроссельной заслонки; 13 — ограничительные пробки; 14 — винт регулировки качества смеси холостого хода; 15 — уплотнительное кольцо; 16 — прокладка; 17 — корпус экономайзера принудительного холостого хода; 18 — крышка экономайзера; 19 — винт регулировки количества смеси холостого хода; 20 — диафрагма экономайзера; 21 — игла экономайзера; 22 — седло иглы; 23 — кронштейн крепления микровыключателя; 24 — микровыключатель; 25 — золотник; 26 — пружина золотника; 27 — рычаг, закрепленный на оси первой дроссельной заслонки |
Разобрать корпус поворотных затворов
3-93):— сломать головки ограничительных втулок 13, вывернуть регулировочные винты 14 и 19 и снять остатки втулок;
— отвернуть винты и снять крышку 18 экономайзера холостого хода, диафрагму 20 с иглой 21, корпус 17 экономайзера и седло 22;
— при этом снимается рычаг 23 с микровыключателем 24;
— отогните усик стопорной шайбы и отверните гайку крепления рычагов на оси заслонки первой камеры;
— снимите с оси заслонки первой камеры стопорную шайбу, рычаги 1, 2, 4 и 27 с шайбами и втулкой 3, а затем поджимную пружину 26-го золотника и золотника 25;
— отверните гайки крепления рычагов на оси дроссельной заслонки второй камеры, снимите рычаги с шайбами и пружиной.
Рис. 3-94. Детали корпуса карбюратора 2107-1107010: 1 — шток пневмопривода второй дроссельной заслонки; 2 — корпус пневмопривода; 3 — диафрагма; 4 — крышка пневмопривода; 5 — топливный жиклер переходной системы второй камеры; 6 — корпус топливного жиклера; 7 — малый рассеиватель второй камеры; 8 — распылитель ускорительного насоса; 9— винтовой клапан ускорительного насоса; 10 — главный воздушный жиклер второй камеры; 11 — эмульсионная трубка второй камеры; 12 — главный воздушный жиклер первой камеры; 13 — эмульсионная трубка первой камеры; 14 — главный топливный жиклер второй камеры; 15 — главный топливный жиклер первой камеры; 16 — регулировочный винт ускорительного насоса; 17 — топливный жиклер системы холостого хода; 18 — корпус топливного жиклера; 19 — возвратная пружина ускорительного насоса; 20 — диафрагма ускорительного насоса; 21 — крышка ускорительного насоса; 22 — малый рассеиватель первой камеры; 23 — возвратная пружина рычага; 24 — трехплечий рычаг управления воздушной заслонкой; 25 — тяга сообщения с дроссельной заслонкой; 26 — кронштейн возвратной пружины дроссельных заслонок |
Разберите корпус карбюратора (рис.
3-94):
— отверните два винта и снимите пневмопривод дроссельной заслонки второй камеры; отверните три винта крепления крышки 4 пневмопривода и снимите ее, пружину и диафрагму 3 со штоком;
— выверните винт крепления рычага 24 управления воздушной заслонкой, снимите кронштейн 26, рычаг и пружину 23, отсоедините от рычага тягу 25;
— выверните винты крепления крышки 21 ускорительного насоса с возвратной пружиной 19;
— вывернуть главные воздушные жиклеры 10 и 12, повернуть корпус и, слегка постукивая по нему, вытряхнуть из колодцев эмульсионные трубки 11 и 13;
— отвернуть корпуса 6 и 18 форсунок и вынуть их вместе с форсунками 5 и 17;
— отвернуть винт клапана 9 и снять распылитель 8 ускорительного насоса с прокладкой, вывернуть регулировочный винт 16 ускорительного насоса;
— Уберите небольшие диффузоры 7 и 22, выключите основные топливные джеты 14 и 15.
