Как определить неисправность подвесного подшипника ваз 2107: симптомы неисправности, ремонт, разборка подвесного подшипника, а также его износ, если стучит стучит подвесной подшипник, схема его устройства поможет определить признаки неисправности
симптомы неисправности, ремонт, разборка подвесного подшипника, а также его износ, если стучит стучит подвесной подшипник, схема его устройства поможет определить признаки неисправности
Наши специалисты настоятельно не рекомендуют заниматься самостоятельным ремонтом карданного вала и подвесного подшипника. Связано это с тем, что кардан должен быть точно отцентрован, в противном же случае он повредится и приведет к повреждению моста.
Все работы с этими узлами должны проводиться только на точном оборудовании и при обязательной высокой квалификации мастера. Поэтому обращайтесь за подобными услугами исключительно к профессионалам!
Сломался подвесной подшипник: симптомы неисправности
Если у вас вызывает сомнение подвесной подшипник, симптомы его неисправности очень просты. Как правило, это наличие постороннего гула (воя, скрежета) в районе расположения узла и вибрации или удары различной силы, передающиеся на корпус автомобиля. При появлении любого из этих симптомов вам необходимо срочно обратиться к специалистам нашего автосервиса. Если тянуть с решением проблемы подвесного подшипника, это может привести к выходу всего карданного вала из строя.
Важно! Профессиональные мастера быстро определят точную причину неисправности и помогут продиагностировать весь карданный вал на предмет наличия в нем люфтов и иных дефектов.
Решить проблему с подвесным подшипником можно тремя способами:
- замена элемента;
- ремонт;
- обновление смазки.
Однако в случае, если ваш автомобиль оснащен неразборным карданным валом, вам придется менять весь кардан целиком.
Разборка подвесного подшипника: особенности
По своей сути этот элемент устроен крайне просто, поэтому разбор подвесного подшипника вполне возможен. За исключением случаев, когда на автомобиле установлен неразборный кардан. Такой элемент – это, как правило, подшипник вращения, внутрь которого продет непосредственно карданный вал. Название «подвесной» закрепилось за ним, благодаря способу установки на днище автомобиля.
Существует множество подобных элементов, отличающихся:
- маркой;
- размером;
- диаметром и т.д.
Разумеется, к конкретному автомобилю подходит соответствующий типоразмер подвесных деталей, рекомендованный заводом-изготовителем.
Износ подвесного подшипника: признаки и симптомы неисправности
В том случае, когда имеет место износ подвесного подшипника, признаки его выхода из строя довольно просты. Мы их уже упоминали:
- наличие шума или гула от узла;
- наличие вибраций, субъективно исходящих от подшипника;
- удары по корпусу в районе карданного вала;
- толчки при переключении передач.
Важно! При этом еще характерно следующее поведение, касающееся вибраций. Они могут быть особо заметны в конкретном диапазоне оборотов двигателя, например, с 1 500 до 2 000. Вне диапазона они могут не наблюдаться. Если хоть что-то вызывает ваши сомнения, срочно обращайтесь к нашим мастерам за диагностикой!
Подвесной подшипник и карданный вал
Итак, как мы сказали, карданный вал проходит через подвесной подшипник. Последний при этом обеспечивает свободное кручение кардана внутри себя. Разумеется, на карданный вал передаются вибрации от работы двигателя и коробки передач, соответственно, сама крутящаяся сердцевина элемента надежно защищена резиновой втулкой от корпуса. Именно она и гасит все вибрации, обеспечивая комфортную работу данной совокупности узлов и защищая кузов от этих вибраций.
Если вас более плотно интересует подвесной подшипник, то схема его может быть найдена без труда в сети Интернет. Достаточно лишь знать конкретную марку и модель вашего автомобиля. Это, кстати, очень важно. Для того чтобы знать, возможен ли ремонт этой части автомобиля, вам нужно уточнить, оснащается ТС съемным или же несъемным подшипником. Если снять узел нельзя, то и ремонту он не подлежит. Остается исключительно замена в совокупности с карданом.
Теперь отдельно о карданном вале. Этот узел передает усилие крутящего момента на заднюю ось, в которой располагается редуктор. Оговоримся сразу, что такое строение характерно только для заднеприводных и полноприводных автомобилей. В переднеприводном автомобиле карданного вала попросту нет. Соответственно, этот узел должен крепиться к днищу, ведь он находится в рабочем виде в состоянии вращения, следовательно, создавать под него техническую нишу нецелесообразно. И именно подвесной подшипник и является деталью, которая удерживает карданный вал на весу, позволяя ему при этом крутиться вокруг своей горизонтальной оси.
Важно! Работы с карданным валом доступны только специалистам, поэтому ни в коем случае не пытайтесь проводить ремонт самостоятельно. Последствия неквалифицированного вмешательства в данный узел могут быть очень серьезными.
Шум и гул как признаки износа подвесного подшипника
Если вас беспокоит состояние подвесного подшипника, симптомы его поломок могут быть разнообразными. Одни из них – это наличие постороннего шума и гула при работе автомобиля. Разумеется, в процессе эксплуатации транспортное средство производит большое количество звуков, но исходящие из ряда вон вы обязательно отметите.
Следующий момент – это локализация звуков. Самое важное здесь – это определить, что шум идет конкретно от подвесного подшипника, а не от раздатки, моста, задних ступичных подшипников. Для точного определения источника автомобиль поднимается на подъемник, и на карданный вал передается усилие. Если звук идет от подшипника, это сразу станет явным.
Наличие такого гула говорит об:
- износе шариков внутри корпуса подшипника;
- наличии выработки;
- наличии коррозии внутри механизма и т.д.
Удары и вибрации – стучит подвесной подшипник
А вот если сзади что-то ударяет или вибрирует, особенно при переключении скоростей, то велика вероятность того, что стучит подвесной подшипник. Удары эти спутать с чем-то другим крайне сложно, поскольку они легко передаются на кузов, и, с точки зрения водителя, это выглядит, прямо скажем, ужасающе.
Основные причины:
- ослабление крепления подвесного подшипника;
- сильный износ внутренней обоймы элемента;
- нарушение целостности уплотнителя между непосредственно подшипником и его корпусом.
В принципе, стук сзади может издавать только подвеска, но если он проявляется в совокупности с набором скорости, переключением передач или при свободном качении, независимо от неровностей дорожного полотна, то это подвесной подшипник.
Важно! Более точно локализовать причину ударов поможет наш специалист при диагностике.
Причины выхода подвесного подшипника из строя
Если подвесной подшипник все-таки вышел из строя, то этому может быть масса причин. Вообще, конструктивно такой элемент обладает следующими характеристиками:
- устойчивость к воздействию сильных угловых и радиальных нагрузок;
- устойчивость к воздействию агрессивной среди;
- устойчивость к износу;
- бесшумность и невосприимчивость к вибрациям.
Однако можно выделить несколько основных причин, которые приводят к необходимости ремонта или замены этого элемента:
- некорректная эксплуатация транспортного средства;
- нарушение целостности в результате механического повреждения;
- естественный износ;
- нарушение целостности резиновой прокладки между корпусом и телом подшипника.
Важно! Все, что вам требуется, чтобы значительно продлить жизнь этому элементу, – это своевременно следить за наличием смазки и состоянием детали.
Как ремонтируется или меняется подвесной подшипник: схема работы
Подвесной подшипник в большинстве случаев поддается ремонту. Исключение составляют случаи, когда:
- элемент несъемный;
- очень сильно поврежден;
- имеет слишком сложное строение, не подразумевающее разбор.
Также хотим отметить, что самое грамотное решение – это произвести замену узла. Стоимость таких подшипников не столь высока, поэтому имеет смысл произвести замену. И разумеется, лучше всего для этого подбирать именно оригинальные модели или модели от известных производителей:
- SKF;
- FAG;
- SNR и т.д.
Важно! Все работы по замене, а тем более, ремонту подвесного подшипника выполняются только профессионалами с использованием специального оборудования. Самостоятельная замена элемента не дает вам гарантии его долгой и безупречной работы.
схема, симптомы неисправности, признаки износа, разборка и ремонт
Подвесной подшипник карданной передачи выдерживает высокие нагрузки, которые усиливает плохое состояние дорог. Учитывая это, чтобы деталь могла обеспечивать к опоре надежное подвижное крепление, за ней нужно тщательно следить и ремонтировать, как только обнаружатся признаки поломки.
Подвесной подшипник: симптомы неисправности
Подвесной подшипник является опорой карданного вала и его исправность – необходимое условие для нормальной работы ходовой части машины. Неустраненные своевременно неполадки приведут к еще большим проблемам.
Что может быть не так с данным механизмом? В первую очередь, как и все детали, со временем он изнашивается, страдает при этом резиновый наполнитель, на котором образовываются трещины, разрывы. Когда резина разрывается полностью, деталь разделяется надвое – корпус с собственно подшипником. Чем хуже дороги, по которым вы ездите, тем скорее это происходит. Но так или иначе этот процесс занимает не один год.
Упоминая симптомы подвесного подшипника, также можно выделить следующие неполадки:
- деталь поворачивается относительно вала либо корпуса;
- коррозия;
- серьезные механические повреждения;
- отклонение от первоначального положения возле посадочной поверхности.

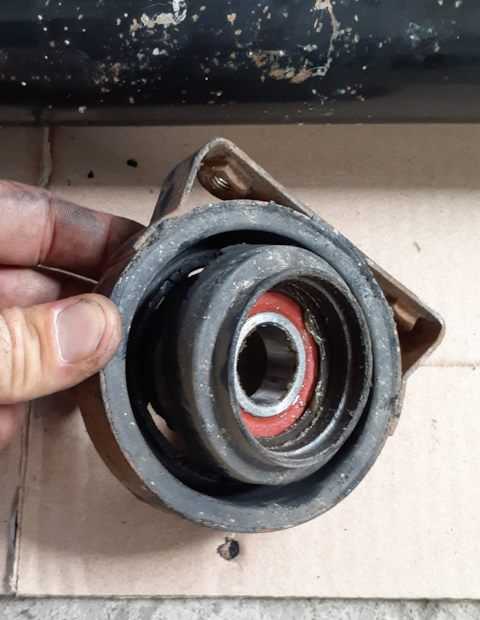

Если Вы пришли на эту страницу по запросу «подвесной подшипник: схема», то на картинке справа Вы можете рассмотреть чертеж этой детали в подробностях.
Разборка подвесного подшипника и ремонт
Прежде чем приступить к собственно ремонтным работам, в автосервисе произведут детальную диагностику. Необходимо проверить узел, исправность комплекта на опору. Если с ним есть проблемы, появятся люфт или подклинивания в шарнирах равных угловых скоростей, а также в крестовине или зубчатых (шлицевых) соединениях, в таком случае, замена запчасти будет напрасной, поскольку все это разрушит ее за несколько дней.
СПРАВКА: Процесс ремонта сильно зависит от того, производится он на отечественном автомобиле или же иномарке, поскольку во втором случае подшипник идет исключительно с валом в сборе.
Когда диагностика подтверждает неисправность подвесного подшипника, мастера проводят ремонт. Он предполагает такой алгоритм действий:
- на вал наносят метки, чтобы можно было произвести обратный сбор правильно;
- демонтируют комплект под опору;
- выпрессовывают изношенную деталь;
- в комплекте проверяют люфты;
- с помощью микрометра проверяют изношенность посадочного опорного места;
- механизм собирают в обратной последовательности по меткам;
- устанавливают пыльники, а также собственно подшипник на вал;
- проводят тестовую проверку.
Примечательно, что новую запчасть перед установкой обязательно вскрывают, чтобы проверить на смазку. Если ее недостаточно или она отсутствует вовсе, добавляют спецсостав для передач высоких оборотов.
Износ подвесного подшипника: признаки
Понять, что подвесной подшипник карданной передачи не в порядке, можно, прежде всего, внимательно слушая свой автомобиль. Так, если деталь вышла из строя, во время езды накатом (как правило, на скорости от сорока километров в час) на слух воспринимается гул, источник которого трудно определить.
ВАЖНО! Когда запчасть полностью исправна, она не издает никаких звуков и вращается плавно, без подклиниваний или видимых усилий.
О неисправности свидетельствует также вибрация, сопровождающая шум. Вибрация обычно распространяется на кузов целиком, может чувствоваться даже через сиденье.
Шум, сопровождающий работу изношенной детали, также часто определяют словами «стучит подвесной подшипник». Не столь важно, как называть возникающие звуки, сколь сама необходимость заметить их вовремя.
При проверке запчасть не должна иметь люфта, даже наименьшего. Его наличие говорит о поломке.
Почему возникают поломки
Если знать, что сокращает срок, который способна прослужить запчасть, можно максимально отстрочить поломку.
Основные причины
Деталь может выйти из строя из-за такой банальности, как недостаточное количество смазки. На нее негативно влияет минусовая зимняя температура, а кроме того, кардан обычно расположен над выхлопной системой, при работе двигателя она греется и тем самым медленно высушивает смазку. Опасны попавшие в смазку металлическая стружка, песок или окалины.
ВНИМАНИЕ! Недостаточное количество смазки и ее загрязненность ухудшают работу механизма и приводят к поломкам, поэтому необходимо вовремя ее добавлять и следить за чистотой.
К коррозии приводят два основных фактора:
- попавшие внутрь вода, грязь или иные вещества, вызывающие коррозию;
- некорректная посадка, погрешности формы мест посадки приводят к феттинг-коррозии, то есть контактному разрушению.
Отклоняется от посадочной поверхности деталь тогда, когда основание, на котором она установлена, неплоское.
Также не проходят бесследно неправильное обращение, непропорционально разделенная нагрузка и превышенная кромочная нагрузка. Возникнут проблемы и в случае, если материалы, использованные для изготовления вала и подшипников, не сочетаются.
Дополнительные факторы
Неблагоприятно повлияет на запчасть не только недостаток смазки, но также, что естественно, ее плохое качество и даже смена сорта, плюс изменения в условиях работы смазочной системы.
Дадут знать о себе и увеличившиеся частота вращения с нагрузками, перегревы и иные ухудшения рабочих условий.
Заключение
Ремонт подвесного подшипника, как и его замена, ответственная задача, которую лучше доверить профессионалам в автосервисе. Главная забота автовладельца – быть внимательным к посторонним шумам, чтобы своевременно обнаружить проблему, а значит, и иметь возможность устранить ее прежде, чем она повлечет более серьезные поломки.
