Как установить бесшумные замки на ВАЗ 2105, 2106, 2107 и другие модели классик, инструкции с фото и видео

Любой автовладелец желает, чтобы его автомобиль выглядел и работал идеально. Хозяева отечественных автомобилей проделывают большой объем работ и вкладывают существенные суммы на то, чтобы восстановить автомобиль и облагородить его: меняют детали кузова, красят, устанавливают шумоизоляцию и качественные акустические системы, надевают на сиденья качественную кожаную обшивку, меняют оптику, стекла, ставят легкосплавные колёсные диски. В результате автомобиль получает новую жизнь и продолжает радовать своего владельца. Однако, в силу конструктивных особенностей в автомобилях есть механизмы, которые не позволяют себя модернизировать, а их работа часто не удовлетворяет требования современного автовладельца. Речь идёт о дверных замках автомобилей ВАЗ 2105, 2106, 2107. Даже будучи новыми, эти замки издают сильный шум при закрывании двери, что безусловно, режет слух в тот момент, когда автомобиль уже получил полную шумоизоляцию, а работа его узлов и механизмов отрегулирована.

Но выход есть, это установка бесшумных замков в двери автомобиля.

Содержание

  • Конструкция бесшумных замков

    • Видео: результат установки бесшумных замков на ВАЗ 2106

    • Какой замок выбрать для установки

  • Установка бесшумных замков на дверь

    • Снятие обшивки двери

    • Снятие наружной ручки открывания двери

    • Снятие заводских замков с двери

    • Установка бесшумного замка от ВАЗ 2108

      • Видео: установка бесшумного замка на ВАЗ 2107

    • Установка «евроручек» двери

      • Видео: установка евроручек на ВАЗ 2105

  • Особенности установки бесшумного на ВАЗ 2105, 2106, 2107

Конструкция бесшумных замков

Бесшумные замки, в отличие от заводских замков, устанавливаемых на ВАЗ 2105, 2106, 2107, имеют совершенно иной принцип работы. Они работают по принципу защёлки, так устроены замки на современных моделях автомобилей иностранного производства. Устройство этого замка позволяет ему закрывать дверь тихо и с минимальными усилиями, достаточно легко придавить дверь рукой.

Комплект для установки на одну дверь. Состоит из двух частей, которые устанавливаются на дверь и приемного болта

Замок состоит из двух частей. При установке внутренняя часть, установленная в двери, соединяется с наружной болтами, образуя единый механизм. Ко внутренней части замка подсоединяются тяги управления замком от ручек двери, кнопки запирания, личинки замка. Наружная часть отвечает за зацепление с фиксатором замка, установленным на стойке кузова автомобиля.

Видео: результат установки бесшумных замков на ВАЗ 2106

Дополнительное преимущество этих замков перед заводскими обеспечивается благодаря покрытию механизма наружной его части пластиковой оболочкой. Это позволяет замку работать абсолютно бесшумно, отсюда и произошло его название. Отсутствие трущихся металлических поверхностей не требует регулярной чистки и смазки замка, что положительно сказывается на сроке эксплуатации, владельцу не нужно волноваться о надёжности замков. Замок плотно закрывает дверь и хорошо её удерживает.

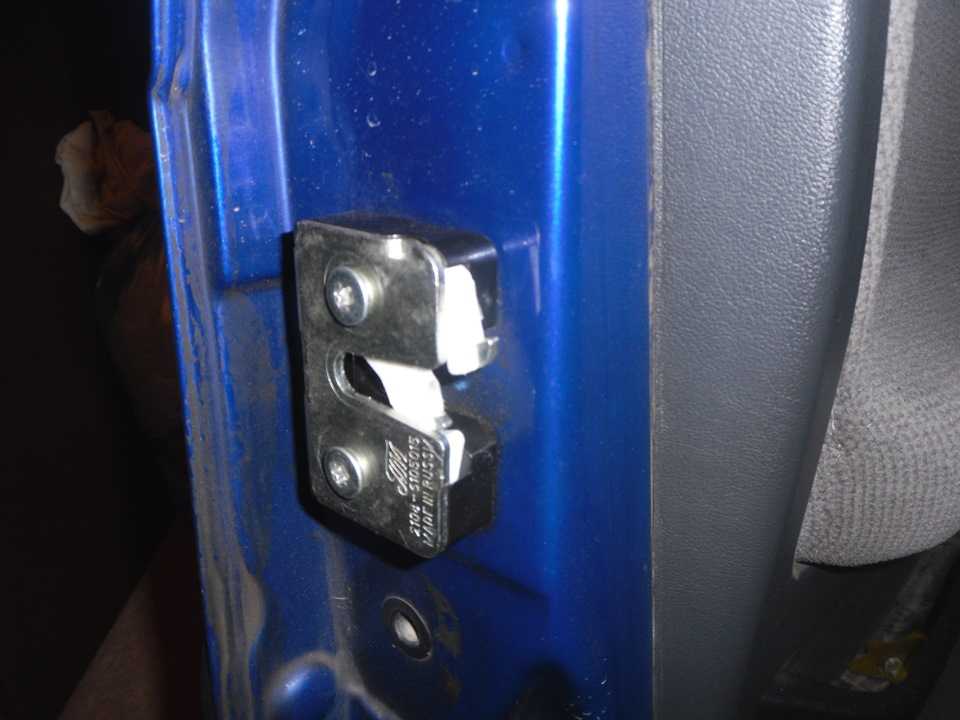

Замок устанавливается на место штатного замка с небольшими переделками

Какой замок выбрать для установки

Заводы и кооперативы уже давно выпускают бесшумные замки на различные модели автомобилей. Некоторые автопроизводители даже начали их установку на серийные автомобили. Так, бесшумными замками уже обзавелись автомобили «Волга», ВАЗ 2108/09, ВАЗ 2110–2112, ВАЗ 2113–2115, ВАЗ 2170. На рынке можно выбрать модель замка, подходящего для вашей модели с минимальными переделками. Замки, адаптированные для установки на ВАЗ 2105, 2106, 2107 заводами не выпускаются, поэтому автолюбители, со временем, выработали способы установки замков с других моделей автомобилей ВАЗ. Позднее кооперативы начали выпускать комплекты замков, предназначенные для установки и на эти модели ВАЗ.

В комплекте производства кооператива предусмотрены регулировочные пластины, тяги и болты. Устанавливается комплект на все 4 двери

Комплекты, изготовленные кооперативами, не могут похвастаться гарантией качества, однако, наличие всех, необходимых для установки замков деталей, несомненно, приманивает покупателя.

Но если учесть, что низкокачественные комплекты при установке всё-равно придётся дорабатывать, то стоит обратить своё внимание на качественные заводские замки, изготавливаемые на заводах в г. Димитровграде, ПТИМАШ, FED и другие. Эти замки прослужат дольше и во время эксплуатации наверняка не будут доставлять неудобств. Потратив время на установку заводского замка, вы самостоятельно определите какие дополнительные элементы нужны, и будут предпочтительнее для вашего автомобиля, замок будет установлен качественно и прослужит долгое время.

На модели ВАЗ 2105, 2106 и 2107 можно установить замок от любой модели ВАЗ с бесшумными замками. Наиболее популярным выбором среди автолюбителей, решивших поставить на «классику» бесшумный замок, является замок от автомобиля ВАЗ 2108.

Один из замков, который можно устанавливать на ВАЗ 2105, 2106, 2107

Установка бесшумных замков на дверь

Установка замков — дело небыстрое, требующее подготовки. Для того чтобы сделать всё качественно, нужно потратить немало времени для замеров, изготовления креплений и подбора тяг. Необходимо заранее позаботиться о подготовке помещения, где все будет под рукой: подсветка, розетка 220 В, тиски. Подготовить инструмент и материалы, которые вам могут понадобиться:

  1. Гаечные ключи: накидные, рожковые. Лучше набор головок.
  2. Дрель, свёрла.
  3. Круглый напильник.
  4. Молоток.
  5. Пассатижи.
  6. Отвёртки.
  7. Пилка по металлу или болгарка.
  8. Метчик с шагом, соответствующим резьбе фиксатора замка.
  9. Замок от ВАЗ 2108/09 в сборе.
  10. Длинные болты крепления замков.
  11. Фиксатор замка на стойку двери.
  12. Желательно запастись новыми клипсами для крепления обшивки двери.

Необходимый комплект на две двери, который нужно приобрести, от автомобиля ВАЗ 2108

Когда все необходимо подготовлено, можно приступать к разборке двери для установки новых замков.

Снятие обшивки двери

Освобождаем доступ к механизму замка с внутренней части двери, для этого снимаем с неё обшивку. На рассматриваемых автомобилях (ВАЗ 2105, 2106, 2107) обшивка немного отличается, но принцип одинаков:

  1. Снимаем ручку закрывания двери, он же подлокотник, вытащив предварительно заглушку болта и выкрутив болт крестовой отвёрткой.
  2. Снимаем ручку стеклоподъемника извлекая из-под неё стопорное кольцо, оно может быть металлическим или в виде пластиковой облицовки, выполняющей также роль стопорного кольца (в зависимости от модели автомобиля и самой конструкции установленной ручки).
  3. Снимаем декоративную накладку с ручки открывания двери поддев её шлицевой отвёрткой.
  4. Если необходимо, то снимаем кнопку запирания замка двери, поддев её ножом.
  5. Отщёлкиваем по периметру клипсы обшивки от двери, поддев обшивку отвёрткой с любой стороны.
  6. Снимаем обшивку.

Внимательно просмотрите как закреплена обшивка и её элементы на вашем автомобиле до снятия.

Возможно, если вы не единственный хозяин вашего автомобиля и, ранее, обшивка могла быть дополнительно закреплена саморезами, в случае когда не оказалось под рукой новых клипс или установлены ручки стеклоподъёмника с другого автомобиля. В этом случае всё индивидуально и нужно на месте определять порядок разборки двери.

В результате открывается доступ к замку и всем элементам его управления

Снятие наружной ручки открывания двери

Эта операция необязательна для установки замка, но если вы планируете установку евроручек на автомобиль, то заводские ручки нужно снимать. Также можно снять их пользуясь случаем, и провести очистку и смазку механизма ручки. Для того чтобы снять ручку, нужно:

  1. Снять тягу от ручки двери к замку, отсоединим его с помощью отвёртки от петли замка.

    Отверткой или пассатижами снимается фиксатор и вынимается тяга из замка

  2. Выкручиваются 2 гайки крепления ручки с помощью ключа на 8.

    Ключом на 8 откручиваются гайки и освобождается замок от крепления

  3. Ручка вынимается с наружной стороны двери.

    Ручка аккуратно вынимается из двери, чтобы не повредить лакокрасочное покрытие тягой ручки

  4. Теперь можно проводить профилактику ручке двери или подготовить дверь к установке новой евроручки.

Несмотря на то что ручка двери автомобиля ВАЗ 2106 имеет другую конструкцию, принцип снятия не меняется. Отличие лишь в том, что личинка замка находится на ручке и для её снятия необходимо отсоединить также и тягу от личинки к замку.

Снятие заводских замков с двери

Чтобы снять замок с двери, необходимо:

  1. Поднять стекло в верхнее положение.
  2. Открутить крестовой отвёрткой два болта, которые держат направляющую планку стекла.

    Планку держат два болта, которые выкручиваются с торца двери

  3. Достаём направляющую планку, отведя её от стекла.

    Направляющую планку стекла извлекаем из двери. Если она не будет мешать съемке замка, можно оставить её внутри двери, отодвинув в сторону

  4. Откручиваем и помещаем внутрь двери ручку открывания двери.

    Ручку помещаем внутрь двери, чтобы после достать её вместе с замком

  5. Откручиваем 3 болта крепления замка и достаём замок вместе с тягой и ручкой из двери.

    Освободив замок от креплений, вынимаем его вместе с ручкой двери и тягой

Установка бесшумного замка от ВАЗ 2108

Теперь можно приступить к установке нового бесшумного замка, приступим:

  1. На новом замке удаляем флажок, который будет мешать при установке.

    Этот флажок не нужен для функционирования замка, а только будет мешать при установке

  2. Сверлом 10 мм рассверливаем одно из нижних отверстий, находящееся ближе к наружной части двери (филёнке). А второе отверстие растачиваем вверх и вниз для хода в нём толкателя наружной части замка.
  3. Прикладываем новый замок изнутри двери, вставив нижнюю втулку замка в рассверленное отверстие и отмечаем участок, который нужно расточить напильником для верхней втулки замка.

    Замок устанавливается, помещая его соединительные втулки в изготовленные дополнительные отверстия

  4. Проверяем правильность расточки отверстий, если необходимо, корректируем.

  5. Устанавливаем наружную часть замка и болтами скручиваем её с внутренней.
  6. Прикрываем дверь и наблюдаем где замок будет цеплять стойку двери.
  7. В случае необходимости стачиваем выступающие части внешней части замка со стороны, которой он прилегает к двери.

    Путем примерки замка к двери, подтачиваем его выступающие части, чтобы

  8. Собираем замок и подготавливаем его ответную часть — болт замка на стойке двери.

  9. Точно вымеряем местонахождение фиксатора, прикрыв дверь и отметив карандашом центр замка на стойке. Затем линейкой от кромки филёнки двери отмеряем расстояние до того места на замке, где должен находится фиксатор замка в закрытом состоянии. Переносим это расстояние на стойку и отмечаем центр болта.
  10. Просверливаем в стойке отверстие для установки фиксатора замка двери. Стойка выполнена из двух слоёв металла — несущая стойка и оперенье. В первой наружной части сверлим отверстие 10,5–11 мм диаметром, а во внутренней 8,5–9 мм и уже на ней метчиком на 10 с шагом резьбы 1 мм нарезаем резьбу для фиксатора.
  11. Плотно вкручиваем фиксатор и проверяем как он входит в зацепление с замком. Чтобы фиксатор не мешал закрытию двери, нужно заранее дорезать на нём резьбу вплоть до самой полиуретановой втулки, тогда фиксатор будет вкручен глубже в стойку.
  12. Теперь можно закрывать дверь и регулировать замок.
  13. Устанавливаем тяги от замка к ручкам открывания двери, кнопке блокировки и личинке замка, если она у вас задействована. Тяги придётся подбирать и дорабатывать по месту.

    Модернизированные тяги также хорошо справляются со своими задачами

  14. Проверяем работу всех устройств. Если все в порядке, собираем обшивку двери.

Бывает так, когда после установки замка отрегулировать его будет невозможно, потому что окажется недостаточно свободного хода у замка. Чтобы избежать этих проблем и не снимать замок, можно заранее рассверлить отверстия немного большего диаметра. Но сделать это нужно после всех замеров и доработок замка, перед окончательной сборкой.

Видео: установка бесшумного замка на ВАЗ 2107

Установка «евроручек» двери

На усмотрение автовладельца, он может дополнительно с бесшумными замками установить новые ручки открывания двери европейского образца. Евроручки помимо эстетичного вида также внесут свой весомый вклад в общее дело — дверь будет закрываться тихо и легко, а открываться комфортно.

Евроручки, выпускаемые для установки на ВАЗ 2105, 2106 и 2107, без проблем и переделок устанавливаются вместо заводских. На рынке представлены разные производители, выбор за вами. Например, ручки фирмы «Рысь», они давно зарекомендовали себя среди автолюбителей. Выпускаются в трёх цветах: белый, чёрный и под покраску в любой цвет.

Ручка устанавливается на штатное место без переделок, работает надёжно и пользоваться ей очень удобно

Видео: установка евроручек на ВАЗ 2105

Особенности установки бесшумного на ВАЗ 2105, 2106, 2107

Следует учесть одну важную особенность, связанную с установкой бесшумных замков на «классику».

После установки замка, рычажок, который отвечает за открытие замка, направлен в другую сторону, т. е. его нужно опустить для открытия замка, в отличие от заводского замка, где рычажок нужно было поднимать. Отсюда следует доработка штатных ручек открывания дверей или установка евроручки вверх ногами. На внутренний механизм ручки ВАЗ 2105 и 2106 необходимо установить дополнительный металлический флажок, на который будет закреплена тяга, таким образом, чтобы при открытии ручки флажок давил вниз.

Дополнительно изготавливается флажок, который будет толкать тягу вниз

Флажок устанавливается на ручку с той стороны, которая находится ближе к замку.

Флажок крепится болтов в предварительно просверленное отверстие с нарезанной резьбой

Приступая к работе, стоит руководствоваться принципом «Семь раз отмерь, один раз отрежь», здесь он будет как никогда кстати. Сделав все качественно, вы получите хороший результат. Теперь вам не придётся громко хлопать дверью, порой по несколько раз.

Новые замки обеспечат тихое и лёгкое закрывание двери, особенно это отметят владельцы иностранных автомобилей, попавшие в салон вашего автомобиля. Несмотря на то что процесс установки бесшумных замков на автомобиль весьма кропотливый, требующий затрат как временных, так и материальных, результат будет радовать вас очень долго.

  • Автор: Антон Сухоруков
