Как на ваз 2107 инжектор подтянуть цепь: Подробная поэтапная инструкция, как натянуть цепь на ВАЗ 2107, видео

Содержание

Подробная поэтапная инструкция, как натянуть цепь на ВАЗ 2107, видео

20.01.2022

Цепь и ремень ГРМ – важные детали газораспределительного механизма. С течением времени цепь растягивается и требует регулировки. В статье рассказывается о том, когда необходимо натяжка, а также дана пошаговая инструкция, как натянуть цепь на ВАЗ 2107 своими руками.

Комплектующие механизма газораспределения
Благодаря ГРМ осуществляется подача воздушно-топливной смеси и удаление отработанных газов. Его работа осуществляется с помощью цепной передачи или ремня. Они осуществляют передачу крутящего момента от коленвала к распредвалу.
Валы должны находиться в определенном положении. Для этого на шкиве коленчатого вала и звездочке распределительного вала нанесены специальные метки, которые должны быть выставлены верно. Если метки будут не совпадать, могут возникнуть серьезные проблемы с двигателем вплоть до капитального ремонта мотора.
Во время эксплуатации цепная передача и ремень находятся в постоянном напряжении, поэтому спустя время цепь постепенно вытягивается — увеличивается ее шаг. В этом случае двигатель начинает нестабильно работать на холостом ходу, начинают плавать обороты, мотор может глохнуть.
Если появились металлические звуки при повышении или понижении оборотов, это верный признак растяжения цепной передачи или износа успокоителя. Для устранения этих звуков нужно натянуть цепь или заменить успокоитель. Натяжение цепного привода также следует выполнять после замены каких-либо деталей ГРМ, в том числе успокоителя и башмака.
Регулировка цепной передачи на ВАЗ 2107 инжектор осуществляется с помощью натяжителя, который может быть механическим, автоматическим или гидронатяжителем. Для установки гидронатяжителя на ВАЗ 2107 нужно переделывать ГРМ. Вместо штатного часто устанавливается автоматический натяжитель, он более надежный.

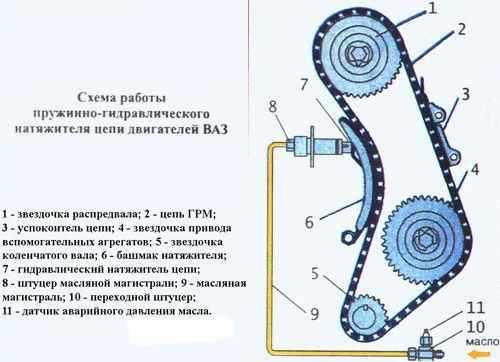

Схема механизма газораспределения
Пошаговая инструкция
Перед началом работ по натяжке цепи авто нужно установить в удобное положение. Поставить ручку КПП в нейтральное положение, зафиксировать колеса, чтобы автомобиль не покатился во время процедуры.
Инструменты
Для проведения работ необходим следующий инструментарий:
набор торцевых ключей;
набор головок;
пассатижи;
отвертка;
молоток.
Перед началом работы следует сделать визуальный осмотр цепного привода. Если найдены механические повреждения натяжного ролика, башмака, успокоителя, звездочек или цепи, дефектные детали необходимо заменить.

Этапы
Последовательность работ при натяжении цепи как в двигателе с инжектором, так и с карбюратором состоит из следующих этапов:
Для доступа к цепи ГРМ необходимо демонтировать защитную крышку, открутив крепежные болты, которые ее удерживают.
Снимаем защитную крышку
Далее нужно ослабить кулачковую гайку натяжителя цепного привода ГРМ. При этом башмак должен переместиться и натянуть цепь. Если он не переместился, то мог заесть плунжер в цинковом замке. Чтобы освободить плунжер, нужно несколько раз легко ударить по гайке молотком.
Затем следует проворачивать коленчатый вал до храповика по часовой стрелке. При этом необходимо правильно выставить метки.Проверяем совпадение меток
Если они не будут правильно выставлены, собьется фаза газораспределения. Как только нужно будет прилагать много усилий, необходимо остановиться и удерживать ключом вал от проворачивания. Именно в этом положении натяжка будет достаточной.
Удерживая коленчатый вал от проворачивания, затягиваем колпачковую гайку натяжного механизма.
Далее прикручиваем обратно крышку защитную.
После окончания работ заводим двигатель и проверяем на работоспособность. При исправной работе мотора не должно быть слышно никаких посторонних звуков.
Иногда натяжку выполнить невозможно, из-за того, что цепь со временем растягивается, а длины плунжера уже не хватает, чтобы выполнить регулировку. Если менять изделие не планируется, то можно для временной езды нарастить шток натяжителя, например, путем насаживания на конец штока втулки, с помощью которой крепится воздушный фильтр. Но все равно изношенное изделие необходимо заменить в ближайшее время.
Загрузка …
Если возникли шумы в двигателе, где установлен автоматический натяжитель, то регулировку не делают, а выполняют замену деталей ГРМ. За состоянием механизма газораспределения нужно следить постоянно, выполняя вовремя замену ремня и натяжку цепи. Важно, проверить натяжение цепи перед регулировкой клапанов.
Умение менять своими руками ремень и натягивать цепь позволяет сэкономить время и деньги на посещении автосервиса.
Видео «Стук цепи на классике»
В этом видео рассматривается причина стука в двигателе и демонстрируется натяжение цепного привода.

Была ли эта статья полезна?
Спасибо за Ваше мнение!
Статья была полезнаПожалуйста, поделитесь информацией с друзьями
Да (100.00%)
Нет

Как натянуть цепь на ВАЗ-2107? Способы, рекомендации :: SYL.ru
Один из самых ответственных узлов в любом автомобиле – газораспределительный. От его исправности зависит работа всего двигателя. Если фазы сместить хотя бы на один зуб, начнутся провалы, дестабилизируются обороты. Мотор будет работать неустойчиво. Но как поддерживать данный узел в исправном состоянии? Давайте рассмотрим, как правильно натянуть цепь на ВАЗ-2107 и как определить симптомы неисправности.
Признаки растягивания
Симптомы данной проблемы являются специфическими. И спутать их с чем-то другим будет очень сложно.
Итак, главными признаками растянутой цепи газораспределительного элемента являются:
Повышенный шум работы двигателя. Да, цепь сама по себе очень шумная. Но в данном случае звук будет сопровождаться характерным цокотом, даже на холостых оборотах. По мере нажатия на педаль интенсивность лязга будет увеличиваться.
Нестабильные обороты двигателя. Поскольку теперь у нас смещены фазы газораспределения, мотор будет подтраивать. Возникают излишние вибрации, которые передаются на кузов.
В некоторых случаях происходит обрыв успокоителя. В таком случае поможет только его замена. Как натянуть цепь на ВАЗ-2107 (инжектор)? Фото процесса есть в нашей статье.
Кстати, на ВАЗ-2107 с карбюраторной системой питания, в отличие от инжекторных двигателей, для проворачивания коленвала достаточно вращать за храповик. Но не будем забегать вперед и рассмотрим несколько способов того, как натянуть моторную цепь на ВАЗ-2107.
Подготавливаем инструменты
Какие инструменты нам нужны для работы? Как натянуть цепь на ВАЗ-2107 (инжектор)? Чтобы операция по ремонту прошла успешно, нам понадобится набор ключей «на 36» и «на 13», а также головок «на 8» и «на 10».
Дополнительно следует подготовить упоры-противооткаты, отвертку и плоскогубцы.
Как натянуть цепь на ВАЗ-2107, не снимая крышки клапанов?
Сначала нам необходимо установить автомобиль на ровную поверхность и зафиксировать его противооткатами. Далее фиксируем рычаг КПП в нейтральном положении. Затем снимаем приводную крышку. После того как доступ к цепи освободился, следует слегка ослабить натяжитель. Он находится рядом с водяным насосом. Далее при помощи головки «на 36» прокручиваем коленчатый вал на 360 градусов. После этого затягиваем натяжитель по максимуму. Запускаем двигатель и проверяем уровень натяжения. Цокот должен пропасть.
Затяжка цепи со снятием крышки клапанов
Если цепь по-прежнему шумит, проделываем следующую операцию. При помощи ключей снимаем не только приводную, но и клапанную крышку со стороны ГБЦ. При этом натяжение цепи можно проверить вручную, поскольку освобождается звезда распределительного вала.
Итак, немного послабляем натяжитель и проворачиваем коленчатый вал на два оборота. После этого полностью зажимаем натяжитель цепи ГРМ. Далее проверяем элемент вручную. Не должно быть никаких провисаний. Цепь должна быть упругой. Если это так, устанавливаем на место клапанную крышку и приводную.
Подробности регулировки
Иногда процесс настройки уровня натяжения может потребоваться несколько раз. Поэтому рассмотрим детально, как выполняется данная процедура. После того как была демонтирована крышка, требуется стравить давление в натяжителе. Для этого откручивают соответствующую контргайку.
Как только она ослабится, башмак натяжителя издаст характерный щелчок. Если этого не произошло, а контргайка уже почти откручена, нужно постучать по натяжителю. Иногда в нем заедает плунжер. Старайтесь не повредить этот элемент и наносить удары мягко, через резиновую прослойку. В результате проделанных операций элемент должен отщелкнуться.
Как натягивать цепь на ВАЗ-2107? Большим ключом прокручиваем коленчатый вал. Он должен остановиться в месте наибольшего сопротивления. Достаточно провернуть на пару оборотов. При помощи ключа фиксируем вал в данном положении и затягиваем колпачковую гайку. Как далее натягивать цепь на ВАЗ-2107 своими руками?
Подключаем натяжитель и проверяем, насколько он зафиксирован. Если цепь упругая, устанавливаем все элементы на место и запускаем двигатель. При проверке работоспособности ГРМ привода не должно возникать посторонних шумов, которые будут увеличиваться с ростом оборотов коленвала.
Как натянуть цепь на ВАЗ-2107 без ключа?
Чтобы провернуть коленвал без ключа, нужно вывесить задний мост. Далее следует включить пятую передачу. Вращая таким образом колесо, мы провернем вал на несколько оборотов.
Почему это так важно делать?
В процессе эксплуатации цепь подвергается значительным нагрузкам. Ведь она взаимодействует с двумя валами – коленчатым и распределительным. Со временем деталь вытягивается. Меняется шаг цепи, и двигатель начинает неустойчиво работать. Вследствие этого плавают обороты, а сам механизм перескакивает на один или несколько зубьев. Если цепь стала издавать шум — это первый признак для диагностики.
Возможно, вышел из строя натяжитель. Но в большинстве случаев спасает элементарная регулировка.
Специалисты рекомендуют производить затяжку цепи каждые 15 тысяч километров. Сам ее ресурс составляет порядка 100 тысяч. К этому времени деталь необходимо заменить. Также меняется и успокоитель. Перед тем как натягивать цепь на ВАЗ-2107, проверьте и его состояние. Все необходимые элементы можно найти в ремкомплекте ГРМ ВАЗ-2107.
Заключение
Итак, мы выяснили, как натянуть цепь ГРМ на ВАЗ-2107 несколькими способами. Как видите, всю операцию можно сделать своими руками. Главное – вовремя заметить симптомы. Если цепь начала цокотать, значит, она ослабла. А если двигатель стал работать неустойчиво, то вдобавок перескочила на один или несколько зубьев.
