Как на ваз 2104 снять панель приборов на: Снятие и установка панели приборов на ВАЗ 2104, 2105, 2107

Замена панели приборов на ВАЗ 2104, ВАЗ 2107

8 лет назад

Просмотров: 3046 просмотров

Добро пожаловать!

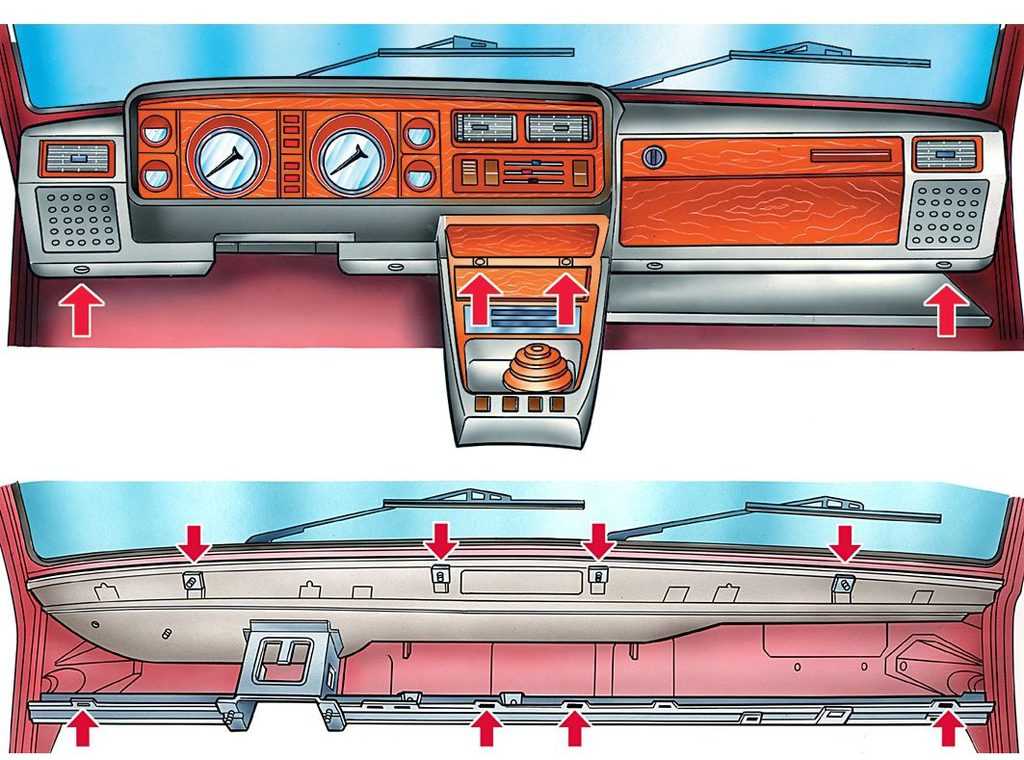

Панель приборов – многие люди путают панель приборов с самой торпедой, поэтому чтобы вы в дальнейшем понимали что это значит, поясняем: Панель приборов – это часть торпеды. На панели располагаются сами приборы, а так же различного рода выключатели и табло которые отвечают за показания скорости автомобиля (Спидометр), табло отвечающее за показание уровня топлива которое осталось в баке и различные другие вещи.

Примечание!
Для того чтобы произвести замену панели, вам необходимо будет запастись набором инструментов в который должны входить: Два вида отвёрток (плоская и крестообразная), а так же гаечный ключ для того чтобы скинуть клему с аккумулятора для более безопасной работы!

Вопрос?
А по какой причине вы меняете панель приборов на автомобиле? (Ответ пишите в комментариях)

Краткое содержание:

• Замена панели приборов
• Дополнительный виде-ролик

Как заменить панель приборов, она же приборная панель на ВАЗ 2104, ВАЗ 2107?

Снятие:
1) Сперва от аккумуляторной батареи отсоедините клему со значением «-». (Если вы не знаете как это сделать, то в таком случае просмотрите пункт «1» в статье под названием: «Замена аккумуляторной батареи»)

2) Далее поддев отвёрткой снимите три рукоятки, которые находятся на рычаг управления отоплением салона.

3) Затем рукой отверните гайку которая крепит рукоятку сброса показаний счётчика пробега. После отворачивания гайки снимите её, а так же снимите шайбу которая за ней располагается. Когда гайка с шайбой будет снята, выступающую рукоятку сброса аккуратно протолкните во внутреннюю часть панели.

Примечание!
На фото выше гайка крепления рукоятки указана красной стрелкой, а кончик самой рукоятки указан синей стрелкой!

4) Следом при помощи тонкой плоской отвертки подденьте заглушку винта крепления панели.

5) После того как заглушка будет снята, крестообразной отвёрткой отверните винт который крепит панель приборов к кронштейну торпеды.

6) И после чего на максимально возможное расстояние отведите крайне правую часть панели, а затем попытайтесь вынуть левую часть панели в связи с этим вы получите максимальный доступ ко всей задней части панели.

7) Когда панель будет отведена, рукой отверните рифлёного типа гайку троса привода спидометра и после чего отсоедините трос от задней части панели.

8) Теперь со штуцера эконометра, рукой отсоедините шланг подвода разряжения.

9) Следом от кнопки отопления салона отсоедините разъемы проводов, в количестве двух штук.

10) Затем отсоедините три цветные колодки проводов, от жгутов расположенных на задней части панели.

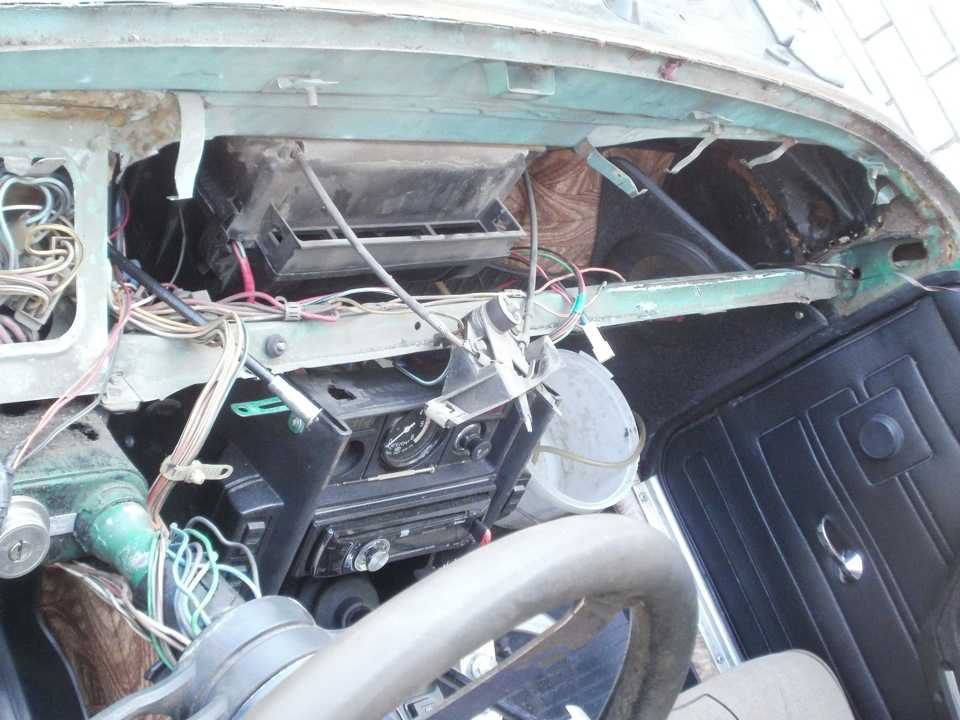

11) И в завершение снимите панель приборов с автомобиля.

Установка:
1) Установка новой панели приборов, производится в обратном порядке снятию.

Дополнительный видео-ролик:
Более подробно с инструкцией по снятию и установки панели приборов, вы сможете ознакомиться в виде-ролике который расположен ниже:

http://www.youtube.com/watch?v=pRaju5GhNkE

Вам также может понравиться

Как снять панель приборов на ВАЗ 2107 (фото и видео)

Главная » Ремонт

Снять щиток приборов (или приборную панель) требуется для многих целей: смена лампочек освещения, самой панели, контрольных приборов. Нужно снять панель, чтобы провести её тюнинг, а некоторые нечистоплотные «специалисты» таким образом добираются до счётчика и «скручивают» пробег.  Независимо, карбюраторный ВАЗ 2107, или инжектор, схема снятия одна и та же.

Ниже приведена комбинация приборов для ВАЗ 2107 инжектор:

Разница в комбинации незначительная: если у вас инжектор, то добавлен индикатор неисправности системы управления двигателем:

Символ загорается при зажигании, после устойчивого запуска гаснет. Постоянно горит или мигает, если неисправен инжектор, или нарушена работа двигателя.

Разберём последовательность действий для снятия панели.

1. Запомните: почти все работы по обслуживанию электрических цепей в автомобиле ВАЗ 2107, да и в любом другом начинаются с «обесточивания массы», или размыкания отрицательной части цепи, которой служит кузов. Для этого нужно снять клемму со знаком «минус» с аккумуляторной батареи.
2. С помощью отвёртки с прямым шлицем аккуратно снимаем три колпачка с рычагов управления отопителем салона. Схема порядка снятия любая.

3. Правее рычагов видна заглушка с символом отопления. Той же отвёрткой поддеваем её. Снятие заглушки не вызывает затруднений. Под ней расположен винт – саморез, крепящий правую часть приборной панели. Выкручиваем его.

4. Справа от кнопки сигнализации есть утопленная рукоятка, которая «обнуляет» суточный пробег. Нужно открутить и вытащить у неё гайку вместе с шайбой, а саму рукоятку протолкнуть внутрь панели.

5. Аккуратно тянем на себя правую часть панели, рядом с рычагами отопителя.

6. Теперь нужно отсоединить трос привода спидометра. Надеваем нитяные перчатки, чтобы не испачкать руки маслом, и отворачиваем гайку на тросике. Она имеет рифление по ободу, и показана стрелкой.

7. Убираем шланг подвода вакуумного разряжения со штуцера экономайзера. У ВАЗ 2107 он находится с левой стороны приборной панели. Иногда он оказывает сопротивление, поэтому можно аккуратно приложить силу.

8. Важный момент! Прежде чем разъединять разноцветные колодки, запомните маркировку и места стыковки,  или запишите, куда они присоединяются. Только после этого можно размыкать разъёмы. Если при сборке будет нарушена схема подключения, придётся всё разбирать заново.

9. Заключительный этап: выполняем снятие щитка. Операция закончена.


При установке щитка все действия производятся в обратном порядке. Не забудьте перед установкой панели подключить все контакты, накинуть минусовую клемму на аккумулятор и включить зажигание. Так как если что-нибудь забыть подсоединить, то потребуется снова полностью снимать панель.

Раз вы сняли панель, то можно сделать её тюнинг. Например, изменить внешний вид циферблатов. Для этого вначале аккуратно снимаете стрелки, при этом нужно постараться не погнуть ни их, ни штифты. Движение – только «вытягивание» перпендикулярно плоскости циферблата (не забудьте перед снятием отметить место, в котором стрелка «лежит» в нулевом положении).

Следующим этапом наклеиваем новый циферблат, для хорошего качества наклейки поверхность нужно обезжирить и тщательно прикатать наклейку.
Также можно сделать тюнинг подсветки приборной панели, установив светодиоды на 12 В, ток 350 мА. Главное при пайке не забывать в последовательную цепь ставить резистор, предохраняющий от перегрузки. Светодиоды можно поставить вместо штатных ламп, и включить в цепь реостат.

На фото представлен достойный тюнинг приборной панели ВАЗ 2107 в дневном и ночном вариантах освещения.
