Установленное в автомобилях акустическое оборудование подключается к бортовой электрической сети через защитные приспособления. Сгоревший предохранитель магнитолы на ВАЗ-2114 приводит к обесточиванию других приборов. Владелец автомобиля должен знать основные неисправности головного аудиоустройства, вызывающие выход из строя плавкой вставки, а также способы ремонта. Эти знания помогут самостоятельно справиться с проблемой, возникшей в пути.

За что отвечает и где находится

В ВАЗ-2114 не использовалась штатная акустическая система с заводским головным устройством, поэтому магнитолы устанавливались дилерскими центрами или владельцами автомобиля самостоятельно. Для подачи питания используется наиболее близко расположенный элемент с повышенным энергопотреблением — прикуриватель. Защита цепи осуществляется отдельным предохранителем номиналом 20-30 А, который находится в монтажной коробке, размещенной в блоке под капотом транспортного средства.

Для доступа к плавким вставкам и реле следует открыть пластиковый защитный кожух, который удерживается 2 защелками. Предохранитель, отвечающий за магнитолу, располагается в левом ряду на третьей позиции снизу (на схемах обозначен как F7), эта точка установки касается только блока 2114-3722010-60. Элемент, рассчитанный на ток до 30 А, обеспечивает защиту не только прикуривателя и магнитолы, но и электродвигателей вентилятора отопителя и провода рулевой трапеции, а также плафона подсветки перчаточного ящика и реле запуска обогрева заднего стекла.

При использовании коммутационного блока 2114-3722010-18 предохранитель размещен на третьей позиции справа. В этом случае номинал вставки составляет 20 А, изделие защищает систему электрического обогрева заднего стекла, розетку для коммутации переносной лампы или иного оборудования и прикуриватель.

При одновременном включении всех потребителей и магнитолы через плавкую вставку идет чрезмерный ток, который приводит к разрушению токопроводящей нити.

Использовать вставку с увеличенным номиналом запрещается, поскольку повышение силы тока приводит к нагреву кабелей и штекеров, не рассчитанных на повышенную мощность. Нагретые элементы оплавляют пластиковый корпус монтажной коробки и изоляцию, что вызывает замыкание и выход из строя всей электросхемы автомобиля.

В автомобильных магнитолах имеется штатный дополнительный предохранитель, размещенный рядом с коммутационной колодкой. Номинал изделия составляет 5-15 А, зависит от мощности усилителя и дополнительного оснащения, включенного в аудиоустройство.

Неисправности и их устранение

Причиной отказа магнитолы в автомобиле является выход из строя предохранителя или нарушение контакта из-за подгорания или окисления контактов. Для замены плавкой вставки требуется открыть крышку распределительной коробки. Извлечение предохранителя из монтажного гнезда производится специальным пластиковым пинцетом, который хранится внутри коробки реле. Пинцет надевается на корпус плавкой вставки, затем элемент вытягивается аккуратным движением вверх. Запасные плавкие вставки хранятся в монтажном блоке в отдельных ячейках.

Если новый предохранитель выходит из строя сразу после попытки включения головного устройства или иных потребителей, подключенных к цепи, то причиной неисправности является короткое замыкание в конструкции изделий. Распространенным дефектом является разбалтывание гнезда прикуривателя или замыкание нагревательной спирали. Поврежденный элемент не ремонтируется, требуется установка нового прикуривателя совместно с гнездом.

В автомобилях ВАЗ-2115 встречается дефект, связанный с разрушением токопроводящих дорожек в монтажном блоке. Неисправность возникает в результате попадания влаги внутрь. Ремонт заключается в восстановлении цепи посредством напаивания дорожки, рекомендуется замена модуля на новый.

Одновременно следует проверить состояние каналов для стока воды и резиновых уплотнителей капота.

Причиной перегорания предохранителя может быть короткое замыкание, возникающее из-за обрыва кабеля или перетирания изоляции о металлические кромки кузова. Поиск места обрыва осуществляется визуально или при помощи тестовой лампочки (или мультиметра). Допускается временное соединение проводов скруткой, но затем требуется заменить участок шнура новым элементом. Если такая замена невозможна, то фрагмент кабеля фиксируется при помощи металлических коммутационных гильз, которые закрываются термоусадочной трубкой.

Для регулировки параметров магнитолы используются кнопки, под которые попадает грязь или влага. Из-за этого нарушается контакт, и оборудование перестает реагировать на нажатия клавиш. Ремонт заключается в просушке фронтальной панели или головного устройства в сборе. Для удаления грязи требуется разобрать панель и промыть контакты специальным раствором. При разрушении резиновой прокладки требуется установка нового элемента.

Возможно повреждение микропереключателя, который размещается на печатной плате, деталь меняется в сервисном центре.

Встроенный проигрыватель компакт-дисков оснащен прецизионным приводом с электронным управлением, который выходит из строя из-за загрязнения механизмов или окисления контактов. Восстановление работоспособности выполняется в мастерской, рекомендуется приобретение нового головного устройства.

При пропадании части изображения на дисплее также следует обратиться в сервисную мастерскую. Вышедшие из строя диоды подсветки можно заменить самостоятельно в домашних условиях при наличии паяльного оборудования и навыков ремонта электроники. Для проведения работ требуется демонтаж магнитолы и разборка фронтальной панели. Поврежденные элементы выпаиваются и заменяются на детали с идентичными цветовыми и электрическими характеристиками. При монтаже требуется учитывать полярность установки диодов.

Причиной ухудшения приема радиосигналов является поврежденный кабель, соединяющий антенну и головное устройство. Для восстановления работоспособности требуется заменить шнур, который проходит под пластиковыми обшивками салона и панелью потолка.

Процессорная магнитола 2 DIN
Как подключить магнитолу на ВАЗ 2114
Какое масло заливать в двигатель ВАЗ 2114 8 клапанов инжектор
Какой предохранитель отвечает за магнитолу ВАЗ 2110

Предохранитель бортового компьютера ВАЗ 2114 🦈 avtoshark.com

Предохранители бортового компьютера ВАЗ 2114 защищают оборудование автомобиля от скачков напряжения и короткого замыкания. Плавкие контакты располагаются по схеме в корпусах БП и ЭБУ маршрутного компа. Для восстановления работоспособности оборудования машины обычно достаточно заменить сгоревшие вставки на новые.

Расположение предохранителей бортового компьютера

Причиной отказа приборов и устройств ВАЗ 2114 инжектор чаще заключается в отсутствии электропитания от бортовой сети. Блок с плавкими вставками основных систем машины располагается под капотом.

Предохранители и реле ЭБУ БК размещают в салоне под торпедой.

Основная функция монтажного блока (БП) – защита устройств автомобиля от скачков напряжения.

Плавкие контакты разрывают электрическую цепь в случае превышения допустимой силы тока.

Схема БП

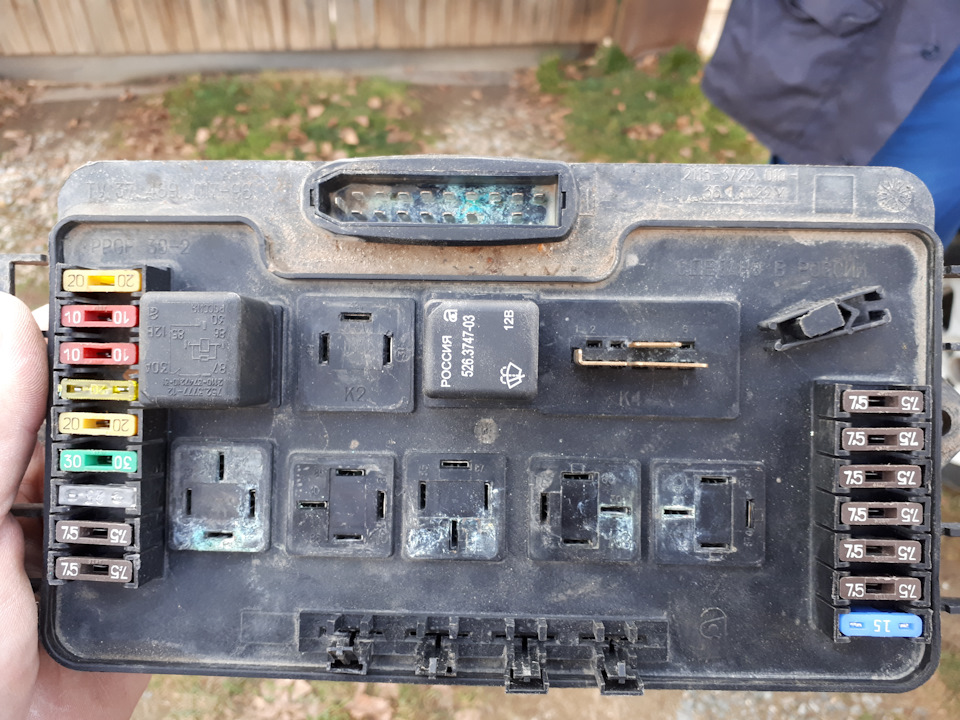

Монтажный блок инжекторного ВАЗ 2114 снабжен пластмассовой крышкой на фиксаторах и легко снимается. На внутренней стороне находится план расположения плавких контактов F1-F20, с указанием предельной силы тока в амперах. Всего предусмотрены 20 мест под предохранители, из которых 4 выделены в резерв.

Кроме плавких вставок, в БП находятся 9 реле K1-K9 контроля вспомогательного оборудования.

Схема расположения предохранителей

В корпусе ЭБУ бортового компьютера установлены 3 защитные вставки и 3 переключателя.

Описание предохранителей и реле ЭБУ

Корпус с электронными приборами управления находится в салоне ВАЗ 2114 инжектор под торпедой с пассажирской стороны.

Плавкие контакты ЭБУ бортового компьютера:

15 А – насос подачи топлива;
7,5 А – вентилятор охлаждения и клапан адсорбера;
7,5 А – защита ЭБУ и управление зажиганием.

Работу оборудования обеспечивают 3 реле включения перечисленных выше устройств.

Порядок вставок в БП сверху вниз

Размещение защитных приспособлений в корпусе монтажного блока ВАЗ 2114:

Правая группа плавких вставок F1-F3 отвечает за задние лампы, указатели поворота, подсветку панели приборов и питание БК. Предохранитель F4 управляет подогревом стекла, F5 – клаксоном и охлаждением ДВС. Вставки F6-F7 защищают от перегрузки электроприводы стеклоподъемников и печки. Защиту противотуманных фар обозначают F8-F9.
Левая группа плавких вставок F10-F16 отвечает за работу приборов освещения по борту – ближний и дальний свет, габариты и фонари заднего хода.

Блок ЭБУ бортового компьютера содержит три предохранителя, обеспечивающих безопасную работу устройств с электронным управлением.

Предохранители бортового компьютера ВАЗ 2114

Порядок реле сверху вниз

Переключатели вспомогательного оборудования расположены в основном БП в два ряда

В верхней части корпуса находятся 4 реле вспомогательных и сигнальных устройств К1-К4. Приспособления работают с очистителями стекол, поворотниками и сигнализацией.
Нижний ряд представлен 5 реле К5-К9, которые отвечают за стеклоподъемники, клаксон, обогрев стекол и лампы внешнего освещения.

В корпусе электронного блока управления маршрутного компьютера находятся 3 переключателя, которые отвечают за подачу топливовоздушной смеси в двигатель и зажигание.

Поиск сгоревшего предохранителя

Проверку плавких вставок проводят при снятой крышке БП. Неисправность перемычки приспособления чаще определяют визуально. Более надежный способ поиска обрыва электрической цепи – контроль тестером. При обнаружении неисправной детали необходимо вставить новую с такой же маркировкой.

Замена

Оборудование автомобиля чаще не работает из-за отсутствия электропитания. Поэтому сначала проверяют целостность плавких контактов в монтажном блоке, которые отвечают за соответствующие устройства. Если после замены вставка снова сгорела, то необходимо протестировать электропроводку и соответствующее оборудование.

Проверка предохранителей

Замена неисправных деталей в БП ВАЗ 2114 — достаточно простая работа, которую можно выполнить самостоятельно.

Читайте также: Штатный бортовой компьютер «ВАЗ 2115»: инструкция по эксплуатации, обозначения значков

Последовательность действий:

Открыть капот и снять с фиксаторов крышку монтажного блока.
Вытащить штатным пинцетом предохранитель неисправного устройства.
Проверить обрыв провода визуально или найти поломку при помощи омметра. Высокое сопротивление указывает на обрыв контактов.

Проверка и замена предохранителей ВАЗ 2114

По статистике, чаще перегорают вставки, которые защищают вентилятор системы охлаждения и прикуриватель.

При значительном повреждении БП ремонт не производят, а взамен неисправной защиты устанавливают новый блок.
