Пропала подсветка панели приборов на ВАЗ-2114: не горит

Приборная панель – это первый указатель исправности автомобиля для водителя, а также способ управления разными бортовыми системами. Днем, по большому счету, подсветка приборки не нужна, а вот ночью – это необходимый компонент для безопасного управления автомобилем. Так, неисправность подсветки может привести даже к ДТП, поэтому при возникновении неисправности, ее необходимо устранить в кратчайшие сроки.

Содержание

• 1 Пропала подсветка панели приборов, что делать?
  • 1.1 Причины неисправности
  • 1.2 Способы решения
    • 1.2.1 Предохранитель
    • 1.2.2 Лампочки
    • 1.2.3 Проводка
    • 1.2.4 Предохранительный блок
    • 1.2.5 Повреждена плата
• 2 Выводы

Пропала подсветка панели приборов, что делать?

Лед-подстветка приборки

Потухла приборная панель – страшный сон любого водителя, поскольку с исчезновением света могут последовать и другие неисправности, такие как неработающие приборы спидометра и других указателей.

Поэтому, стоит понимать, что если панели приборов не горит, то устранить эту проблему необходимо сразу, но не все автолюбители способны на это.

Стоит понимать, что если пропала подсветка, то проблема кроется, где-то в электрических цепях. Именно здесь необходимо искать неисправность. Для этого потребуются конструктивные знания бортовой цепи транспортного средства, тестер и попутные инструменты, такие как изолента, паяльник или другое. Конечно, не всегда удается устранить проблему местно, и приходится менять неисправные изделия полностью.

Причины неисправности

Где же все-таки кроется неисправность? Как говорилось ранее, стоит искать неполадки в электрических цепях. Рассмотрим, основные локации, где могут скрываться проблемы:

• Предохранитель.
• Лампочки подсветки и их электроцепь.
• Проводка.
• Неисправность в блоке предохранителей.
• Повреждение платы.

Способы решения

Итак, когда все основные причины, так сказать – «на лицо», можно попробовать определить точное месторасположение поломки, а также устранить ее своими руками. Как всегда, стоит отметить, что если автомобилист не знает конструкции автомобиля или не уверен в своих силах, то рекомендуется обратиться в автосервис к специалистам.

Предохранитель

Общий вид сгоревшего предохранителя

Наверное, первой причиной всех неисправностей электрических цепей является пресловутый предохранитель.

Именно из него стоит начинать поиск неисправности. Чтобы узнать, какой по маркировке предохранитель отвечает за подсветку приборки, а также его месторасположение в монтажном блоке, стоит обратиться к технической документации. Также, на крышке предохранителей написано, какой элемент стоит проверить. Если предохранитель найден и заменен, а проблема не исчезла, то стоит очаг искать в другом месте.

Лампочки

Лампочка в патроне.

Лампа накаливания.

В последнее время стало модно устанавливать светодиодную подсветку приборной панели ВАЗа своими руками. При этом не все автолюбители правильно подключают её к бортовой сети. Это может стать причиной того, что свет погаснет в самый неподходящий момент. Так, стоит проверить контакты всей цепи подсветки.

Бывали случаи что в результате кочек перегорали сразу все лампочки. В этом случае необходимо искать поломку в проводке, можно опять так встрять!

Тоже самое касается и стандартных лампочек накаливания, которыми комплектуется автомобиль с завода. Так, обрыв или перегорание одного из световых элементов может привести к тому, что вся подсветка перестанет работать. Если прозвонить тестером всю цепь, то с легкостью можно найти обрыв в цепи.

Проводка

Самый неприятный и тяжелотестируемый элемент автомобиля остаётся проводка.

Кнопка включения подсветки и ближнего света.

Распиновка кнопки включения подсветки.

Так, обрыв провода может привести к тому, что подсветка приборной панели перестанет получать питание, а соответственно гореть не будет.

Для того чтобы устранить неисправность необходимо прозвонить мультиметром все провода, которые отвечают за подсветку приборки автомобиля. Так, любой, даже малозначительный провод, который оборвался, может привести к тому, что свет в приборной панели потухнет.

Окисленные контакты в монтажном блоке.

Ещё одной причиной неисправности могут стать окисленные колодки проводов.

Соответственно контакта не будет, а не только свет в панели приборов не будет гореть, но и могут не работать остальные индикаторы, которые размещены здесь же. Для устранения неисправности придется отсоединить колодку проводов на блоке предохранителей и самой панели проборов. После этого зачистить контактную группу и подсоединить все обратно. Если все заработало, то причина была найдена.

Предохранительный блок

Монтажный блок

Еще один немаловажный элемент, который редко может выйти со строя – это монтажный блок.

Так, перегорание может возникнуть непосредственно в ветвях самого блока или в посадочном гнезде. Для устранения неисправности придется демонтировать деталь с автомобиля и последовательно проверить при помощи тестера.

Многие автомеханики делают диагностику непосредственно без снятия предохранительного блока. Но, это могут сделать только профессионалы, а вот рядовому автолюбителю придется снимать изделие. Если все-таки монтажный блок «умер», то предстоит замена элемента, поскольку ремонтировать его практически невозможно.

Проверка контактной группы предохранителей на неисправность.

Повреждена плата

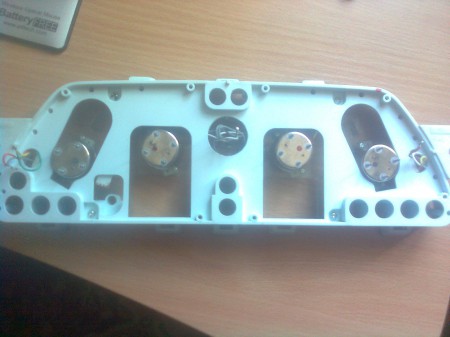

Ремонтно-диагностические операции платы приборной панели.

Самым страшным, что может случиться и чего боится каждый автолюбитель – это сгорание приборной панели, а точнее управляемой платы.

Здесь выход только один – замена, но многие автолюбители умудряются при помощи паяльника воскрешать такие элементы. Хотя, как показывает практика, в 50% случаев не на долго.

Основная причина сгорания платы – это короткое замыкание. В данном случае, зачастую, горит место, где идет подключение проводки и самая уязвимая точка – подсветка. Если установлены лампы накаливания, то они будут темные или черные, а вот Led-подсветка перегорает в местах припоя к плате.

Выводы

Если пропал свет в приборной панели, то рекомендуется обратиться в автосервис, где все исправят или заменят быстро и качественно. Основной причиной по праву можно считать – короткое замыкание, и если не справился предохранитель, или импульс прошел раньше, чем он перегорел, то последствия могут быть самые разнообразные.

причины, почему перестает работать, что делать, если пропала подсветка

Управлять автомобилем комфортно и безопасно можно, только четко отслеживая его основные параметры. Однако на ВАЗ 2114 иногда случается так, что подсветка панели приборов выключается или не горит совсем. Причин этому может быть много. Рассмотрим, почему возникает такая неисправность, каковы способы ее решения и из каких основных этапов состоит процедура ее устранения.

Содержание

• 1 Причины неисправности подсветки приборной панели
• 2 Способы решения
  • 2.1 Не горит одна или несколько лампочек
  • 2.2 Проводка
  • 2.3 Предохранитель
  • 2.4 Повреждена плата
• 3 Этапы устранения неисправности
• 4 Основные выводы

Причины неисправности подсветки приборной панели

Панель приборов на ВАЗ 2114 – это целый комплекс взаимодействующих датчиков и оборудования. Поэтому определить точно, почему она не горит достаточно трудно. Тем не менее, проблема в большинстве случаев возникает из-за одной или нескольких неисправностей следующего ряда:

1. Сгорели нити накала в лампочках или вышили из строя лэд-элементы.
2. Образовался налет из окислов в местах контактов электросоединений.
3. Перегорели предохранители.
4. Повредилась электропроводка.
5. Вышла из строя контактная плата.
6. Пропала «масса» на кузове (минусовой заряд от АКБ).

Для тех, кто знаком с основами автомобильной электрики ВАЗ 2114, не составит особого труда самостоятельно найти причину поломки. Для этого потребуется провести ряд демонтажных работ и проверить наличие электропитания в отдельных узлах, вооружившись тестером или вольтметром.

Способы решения

В первую очередь нужно проверить лампочку подсветки, если она не работает, ее нужно заменить. Также основанием того, что не горит панель приборов в ВАЗ 2114 может стать нарушение целостности проводки. Ее следует прозвонить. Поврежденные предохранитель и электросхема, как правило, ремонту не подлежат – их нужно просто заменить. Рассмотрим быстрые способы решения этих проблем.

Не горит одна или несколько лампочек

Одно из самых распространенных основ того, почему перестала работать подсветка панели приборов на ВАЗ 2114 – это перегоревшие лампочки. Электросхема в этой модели устроена так, что если выходит из строя один светоисточник, перестают работать все. Чтобы определить точно сломанный элемент, потребуется с помощью тестера прозвонить всю систему. Еще одной причиной отсутствия освещения может стать самостоятельный монтаж светодиодов вместо штатных ламп-накала. При этом часто допускается ошибка в распределении питания или неправильно рассчитываются электротехнические параметры лэд-элемнтов.

Проводка

Повреждение и разрыв проводов в системе подачи электропитания бортовой сети – не редкость на автомобиле ВАЗ 2114. Для обнаружения места разъединения необходимо протестировать все возможные жилы, которые только можно найти в окружении подсветки панели приборов. Кроме того, не гореть лампочки могут из-за образовавшегося налета окислов на колодках. Чтобы устранить проблему ее придется демонтировать и почистить всю контактную группу.

Предохранитель

Прежде чем начать прозванивать электрику ВАЗ 2114, блок предохранителей нужно демонтировать. В противном случае диагностика будет не полной и не откроет полноты картины неисправностей в системе подсветки панели приборов.

Причину поломок следует искать как внутри системы распределения электропроводки, так и снаружи – в посадочном месте. Если в ходе тестирования установлено, что модуль неисправен, его следует заменить на новый, так как ремонту такое оборудование просто не подлежит.

Повреждена плата

Нарушение в электросхеме системной платы приборной панели на ВАЗ 2114 – самая серьезная проблема из вышерассмотренных. Несмотря на то, что многие любители радиотехники все же ремонтируют и устраняют и такой недостаток, на практике ее лучше сразу заменить на новую. Главным основанием того, что подсветка не горит в данном случае – это произошедшее ранее короткое замыкание в схеме. Внешние признаки этого будут следующими:

1. Если источником света служит лампочка накаливания, место соединения проводки с платой будет черным.
2. Если установлены лэд-элементы, потемневшее место соединения их с основой будет свидетельствовать о разрушении микросхемы.

Важно! После снятия панели необходимо обеспечить максимальную чистоту окружающего пространства, чтобы не допустить в электросхему попадания влаги, пыли и мусора.

Этапы устранения неисправности

Для диагностики и ремонта системы подсветки для панели приборов на ВАЗ 2114 потребуется пара гаечных ключей, размером на 8 и 21, и набор отверток. Общая процедура демонтажно-наладочных работ сводится к следующим действиям:

1. Снять накладку, предварительно выкрутив три крепежных самореза и демонтировав выступ из кронштейна кузовной части.
2. Извлечь пять монтажных шурупов из правой части консоли, снять экран.
3. Разъединить клемму с аккумулятором, подходящую к отрицательному источнику питания, а также колодку с пучком жил от системы прикуривателя.
4. Снимается ручка рычажного механизма.
5. Демонтируется фиксатор вентиляционной системы печки.
6. Выкручиваются шурупы, крепящие кронштейны рулевой колонки.
7. Вывинчиваются патроны, снимаются световод и декоративная панельная вставка.
8. Вынимается лампочка для подсветки гидрокорректора с помощью ключа на 21.
9. В заключении выкручиваются шурпы, фиксирующие верх и низ самой панели приборов, чтобы можно было снять ее.

Как только панель приборов снята, можно приступать к поиску причины, почему не горит подсветка. В первую очередь на ВАЗ 2114 принято проверять лампы. Если они исправны или после замены поврежденного экземпляра система так и не заработала, следует почистить все контакты от оксидной пленки. Для ускорения процесса лучше воспользоваться специальными смесями, типа ВД-40.

По завершении всех этих манипуляций надо обязательно выполнить прозвонку проводки на предмет обнаружения разрыва. Для это потребуется мультивольтметр или тестер. Если все проверенные элементы исправны, но подсветка не горит, виноват предохранительный модуль. Его нужно заменить на аналогичный по техническим характеристикам (и желательно того же производителя) блок.

По завершении ремонтных работ все оборудование требуется поставить на место, следуя обратной последовательности, описанной в инструкции для ВАЗ 2114. При этом нужно соблюдать особую аккуратность, чтобы не повредить подсоединенные диоды, не деформировать приборные стрелки и не разъединить проводники.

Обратите внимание! Если пропала подсветка, но при этом сохраняют полную функциональность автомагнитола и прочие электроприборы, скорее всего, причина неисправности находится в блоке предохранителей, его нужно заменить на новый.

Основные выводы

Если не горит подсветка панели приборов на автомобиле ВАЗ 2114, скорее всего, перегорела лампочка или вышли из строя светодиоды. Однако существует еще несколько возможных причин такой проблемы:

1. Повредилась проводка.
2. Образовались окислы на местах контакта.
3. Вышел из строя предохранительный бок.
4. Сгорела электросхема.

Чтобы установить точную причину, почему не горит подсветка, необходимо, следуя инструкции, аккуратно разобрать панель приборов и последовательно прозвонить с помощью тестера всю схему.

Найденный неисправный элемент в зависимости от степени повреждения нужно отремонтировать или заменить на новый.
