Рулевая рейка является неотъемлемой и очень важной вещью в автомобиле, однако со временем она способна изнашиваться и издавать неприятный стук, особенно слышный при поворотах и движении по неровной дороге. И если данный стук не убрать, рейка может попросту заклинить, из-за чего рулевое колесо застопориться в одном положении, что может повлечь за собой аварийную ситуацию. Поэтому очень важно сразу обратить внимание на такие симптомы и как можно быстрее устранить проблему. Об этом далее в статье.

Содержание

• Рулевая рейка ВАЗ 2113-2115, устройство и принцип действия
• Признаки неисправности рулевой рейки ВАЗ
• Причины износа и стука рулевой рейки ВАЗ
• Диагностика рулевой рейки ВАЗ, почему стучит рулевая рейка
• Ремкомплект рулевой рейки ВАЗ 2113-2115
• Инструменты, приспособления, расходные материалы
• Разборка рулевой рейки ВАЗ 2114 (пошагово)
• Как собрать рулевую рейку ВАЗ
• Советы профи

Рулевая рейка ВАЗ 2113-2115, устройство и принцип действия

В конструкцию рулевой рейки входят следующие компоненты: кольцо втулки — 1; опорная втулка — 2; картер рулевого механизма — 3; игольчатый подшипник — 4; приводная шестерня — 5; шариковый подшипник — 6; стопорное кольцо — 7; защитная шайба — 8; уплотнительное кольцо — 9; гайка подшипника — 10; стопорная шайба — 11; пыльник -12; защитный колпак — 13; рулевая рейка — 14; упор рулевой рейки — 15; уплотнительное кольцо — 16; стопорное кольцо — 17; гайка упора — 18; хомут — 19; защитный чехол — 20; распорное кольцо — 21; наконечник рулевой тяги (внутренний) — 22; соединительная пластина — 23; стопорная пластина — 24; крепежный болт рулевой тяги к рейке — 25; А и В — метки.

Работает рулевая рейка очень просто: от рулевого колеса передается вращательное движение посредством эластичной муфты с валом на шестерню, которая смещает рейку благодаря зубчатому соединению. А рулевые тяги, которые располагаются на шарнирном креплении, поворачивают колесные ступицы.

Признаки неисправности рулевой рейки ВАЗ

Одним из основных симптомов поломки рулевой рейки является возникновение стука в передней оси. Сначала он едва заметен и проявляет себя только на неровных дорогах. Но потом стук усиливается, появляется отдача в руль. Если ничего не предпринимать, автомобиль станет неуправляемым уже через два месяца эксплуатации. Выход будет один — полная замена узла.

Причины износа и стука рулевой рейки ВАЗ

Главной причиной стука является износ рулевой тяги, шарнира или основного зуба. Перед тем, как делать окончательные выводы, следует проанализировать стук в данном узле. Что касается причин износа рейки, то их две — объективная и субъективная. С первой ничего не поделаешь — это наши дороги. Об их качестве даже анекдоты скучно рассказывать. Тряска на ямах и буграх является главным врагом рулевой рейки. Еще данный фактор дополняется неизбежной пылью, которая засоряет механизм.

Вторая причина — это поведение самого водителя. Автолюбители, предпочитающие быстро проехать по выбоинам, способствуют быстрому выходу рулевого механизма из строя. Также гробят свой руль водители, переезжающие поперек трамвайные пути либо не сбавляющие скорость перед лежачими полицейскими. Кроме того, не следует оставлять автомобиль на стоянке с вывернутыми колесами или выруливать с нее в мороз с непрогретым двигателем и резкими поворотами рулевого колеса.

Диагностика рулевой рейки ВАЗ, почему стучит рулевая рейка

Для диагностики рулевой рейки необходимо демонтировать ее и зажать в тисках. Снимаются хомуты на защитном колпаке, распорном кольце, правой опоре и пыльнике. Механизм полностью разбирается, подшипники выпрессовываются. Все компоненты рейки сначала протирают ветошью или очищают при помощи кисти. Далее детали моют в керосине. Затем оценивается степень износа всех элементов рулевой рейки. Когда они чистые, на них будут видны даже самые мелкие повреждения, трещины и задиры.

Ремкомплект рулевой рейки ВАЗ 2113-2115

Если вы решили самостоятельно отремонтировать рулевую рейку, вам нужно будет приобрести специальный ремкомплект, в базовый состав которого входят такие комплектующие:

• Втулки из фторопласта.
• Шайбы.
• Гайки.
• Подшипники.

Инструменты, приспособления, расходные материалы

Кроме ремкомплекта, вам потребуются следующие инструменты и материалы:

1. Ключи.
2. Отвертки.
3. Смазка.
4. Подшипники.
5. Шестигранник на «17».

Разборка рулевой рейки ВАЗ 2114 (пошагово)

Порядок работ:

1. В первую очередь необходимо снять рулевую рейку.
2. Далее с помощью шестигранника на «17» откручиваем упорную гайку.
3. Затем извлекаем упорную гайку, реечный упор, стопорное кольцо и пружину.

4. Достаем пыльник вала приводной шестерни, после чего извлекаем стопорное кольцо.
5. Откручиваем гайку, которая держит подшипник рулевой шестерни. Она, как правило, идет достаточно туго.
6. Далее выпрессовываем вал приводной шестерни.
7. Достаем из корпуса саму рейку.
8. Извлекаем опорную втулку, смазываем ее и с усилием вставляем на место.
9. Меняем все подшипники. Некоторые будет очень сложно достать, поэтому их можно разрубить зубилом, после чего вытащить щипцами.
10. Осматриваем все элементы на предмет дефектов, сломанные меняем на новые из ремкомплекта, смазываем все подвижные части.

Как собрать рулевую рейку ВАЗ

Собирается рейка в обратной последовательности. Если вы все сделаете правильно, рейка будет работать нормально. Осталось только поставить ее на место. Для этого вам потребуется напарник. Без него вы не сделаете все быстро и точно.

Советы профи

Когда рейка будет установлена, установите колеса, затяните гайки и снимите автомобиль с домкрата. На этом все. Удачи.

ПОХОЖИЕ МАТЕРИАЛЫ

• Печка 2110, плохо греет печка 2110, система отопления ваз 2110, ремонт системы отопления ВАЗ 2110 своими руками
• ВАЗ 2114 печка дует холодным воздухом, печка 2114, плохо греет печка ваз 2114, устройство и ремонт отопления ВАЗ 2114 своими руками, снятие печки ваз 2114
• Как поддомкратить машину. Как правильно ставить домкрат. Виды домкратов для автомобилей.
• Блок предохранителей ВАЗ 2109, блок предохранителей ваз 2109 карбюратор, блок предохранителей ваз 2109 инжектор, старый блок предохранителей ваз 2109, схема блока предохранителей ВАЗ 2109, замена блока предохранителей ВАЗ 2109
• Катализатора выхлопных газов автомобиля, неисправный катализатор, плюсы и минусы катализатора, как поменять катализатор на пламегаситель
• Печка дует холодным воздухом ВАЗ 2114, плохо дует печка ваз 2114, почему плохо дует печка ваз 2114
• Как узнать владельца авто по номеру его машины, проверить авто по номеру машины ГИБДД, проверка авто по гос номеру машины бесплатно
• Как выбрать подержанные шины, полезные советы
• Зима автомобиль дорога, давление в шинах легкового автомобиля зимой, хороший аккумулятор для автомобиля зимой, прогревать ли автомобиль зимой
• Зимой плохо заводится машина.
  Как правильно заводить машину зимой, нужно ли прогревать машину зимой, полезные советы
• Экономичные машины по расходу топлива, самая экономичная машина по расходу топлива
• Марки шин для легковых автомобилей, расшифровка маркировки шин автомобилей, остаточный протектор шин легкового автомобиля, как подобрать шины по марке автомобиля, рисунок протектора шины автомобиля
• Работа механической коробки передач, работа сцепления механической коробки передач, вождение с механической коробкой передач, полезные советы
• Задняя балка пежо 206 седан, устройство задней балки пежо 206. Задняя балка Пежо 206 неисправность, ремонт задней балки пежо 206
• Дизельное топливо зимой, присадка для дизельного топлива зимой, как выбрать лучшее дизельное топливо
• Дизель зимой не заводится. Как завести дизель зимой, прогрев дизеля зимой.
• Японские шины Бриджстоун, зимние шипованные шины бриджстоун, шины Бриджстоун марки
• Маркировка шин расшифровка для легковых автомобилей, маркировка колесных дисков, как правильно подобрать шины по дискам
• Дизельный двигатель зимой, запуск дизельного двигателя зимой, какое масло заливать в дизельный двигатель зимой, полезные советы
• Светодиодная подсветка автомобиля, подсветка днища автомобиля, подсветка ног в автомобиле, подсветка в двери автомобиля, подсветка автомобиля штраф
• Восстановленные шины, шина наварка, восстановленный протектор шин, можно ли их использовать
• Выбираем зимние шины, что представляет из себя зимняя резина, какое давление в зимних шинах должно быть, маркировка зимних шин, как правильно выбрать зимние шины, лучшие зимние шины 2019
• Рулевая рейка автомобиля, стук рулевой рейки, причины стука и ремонт рулевой рейки своими руками
• Бескамерные шины автомобиля, набор для ремонта бескамерных шин, ремонт бескамерной шины своими руками
• Шины российского производства, российские шины зимние, российские всесезонные шины, воронежские шины Amtel, шины “Матадор Омск шина”, Кама-шины-это шины мирового уровня
• Как открыть автомобиль без ключа. Потерял ключ от автомобиля что делать, ключ от автомобиля внутри машины
• Тихие шины, тихие зимние шины, тихие шипованные шины, какие шины выбрать, обзор шин
• Шины и безопасность, безопасность движения шины, почему необходимо постоянно следить за автомобильными шинами
• Правила безопасного вождения автомобиля в дождь и слякоть, безопасное вождение автомобиля для начинающих
• Преобразователь ржавчины какой лучше для авто, преобразователи ржавчины выбрать, как пользоваться преобразователем ржавчины, советы профессионалов
• Полировка кузова автомобиля своими руками, как выбрать полировальную пасту, полезные советы
• Долговечность двигателя, срок службы двигателя, как продлить срок службы двигателя
• Стук в автомобиле. Стук при движении автомобиля. Что может стучать в автомобиле. Как определить причину стука.
• ABS автомобиля, что такое abs автомобиля, неисправности системы ABS, диагностика ABS
• Обгон автомобиля, когда можно начинать обгон автомобиля, правила обгона ПДД
• Не работает бензонасос ваз 2110, схема бензонасоса ваз 2110, устройство бензонасоса ваза 2110, ремонт бензонасоса ваз 2110,
• Автомобильные антенны для радио, устройство автомобильной антенны, автомобильная антенна своими руками
• Передняя подвеска Калина, устройство передней подвески калина, стук в передней подвеске калина, ремонт передней подвески Калина
• Амортизатор масляный, лучшие масляные амортизаторы, прокачка масляных амортизаторов, как правильно прокачать масляный амортизатор
• Неисправности сцепления, буксует сцепление, причины неисправности сцепления, как устранить

Ремонт рулевой рейки ВАЗ своими руками

10. 10.2020

Содержание

• 1 Диагностика рулевой рейки
• 2 Как разобрать и снять
• 3 Переборка рулевой рейки
• 4 Обратная сборка
• 5 Заключение

При вождении автомобиля одну из важных ролей играет рулевое управление. Механизм обеспечивает точность движения, поломка может обернуться серьезными неприятностями. В устройстве основную роль играет рулевая рейка, у которой есть определенный ресурс. В статье будет рассмотрено, как проводится ремонт рулевой рейки ВАЗ своими руками. В автосервисах за подобную работу берут большие деньги.

Рейка — это своеобразный стержень с насадками и 2 отходящими деталями. Можно понять, что она сломалась, когда на повернутом руле слышны стуки с передней части авто. Если характерный звук слышен и когда машина стоит, механизм требует срочной замены, ездить дальше опасно.

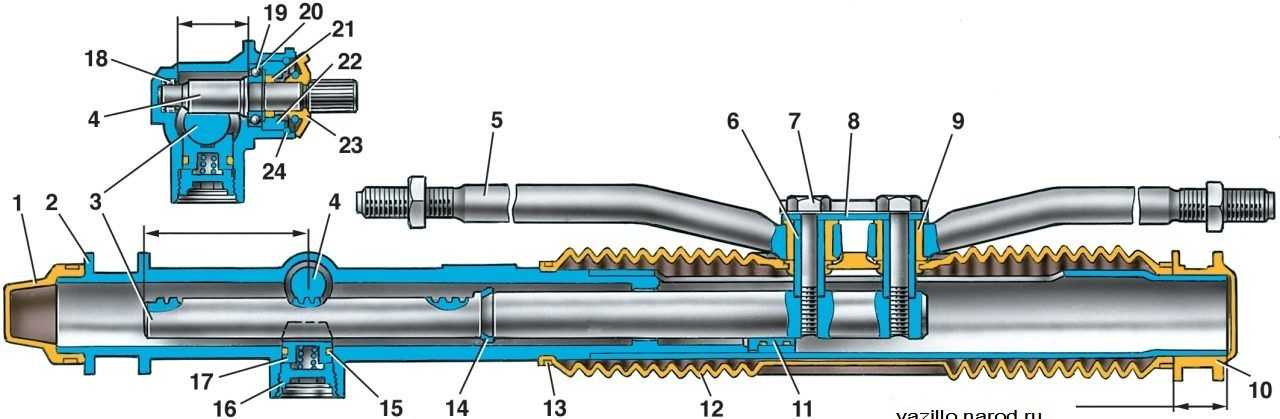

Схема рулевой рейки

Диагностика рулевой рейки

Сигнализировать о поломке детали будут такие факторы:

1. Руль приходится вращать с большим усилием, чем раньше.
2. Когда колеса направлены прямо, при повороте руля есть люфт (свободный ход).
3. Как указывалось выше, на поворотах спереди слышны стуки.

Подобные проблемы не всегда связаны с поломкой рейки. Для полной диагностики деталь нужно снять (подробнее процесс будет описан ниже).

После снятия механизм должен быть установлен в среднее положение (от оси шестерни до торца 87 мм). После нужно дать нагрузку 500 Н. Тогда оптимальное расстояние — 84 мм.

Перемещение механизма, замеренное через относительное перемещение нажимного пуансона, допускается не более 0,12 мм.

Как разобрать и снять

Чтобы произвести ремонт, нужно демонтировать деталь из автомобиля. Процесс снятия следующий:

• Поставить машину на ровную поверхность, зафиксировать ручником.
• Поднять оба передних колеса при помощи домкрата и снять их.
• Отсоединить клемму АКБ (-).

Снятие клеммы аккумулятора

• С водительской стороны в салоне, где педали, имеется стопорный болт, который нужно открутить.

Внимание! Если ВАЗ-2114 или 2115 оснащен адсорбером, нужно демонтировать, так как элемент мешает в процессе.

Демонтируем абсорбер и убираем его в сторону

• Открутить гайки рулевых наконечников.
• Демонтировать наконечники. Рекомендуется использовать съемник, чтобы не повредить резьбу.

Демонтаж рулевых наконечников

• При помощи специального средства очистить хомуты рейки от грязи и ржавчины, подождать.
• Открутить гайки хомутов.

Откручиваем гайки крепления хомутов

• Направив механизм вправо, демонтировать его.
• При снятии наконечников нужно обратить внимание, на сколько витков завернуты гайки, чтобы при установке не было проблем.

Чтобы разобрать механизм, нужно:

1. Демонтировать пыльник справа, а также стопорное кольцо.
2. Аккуратно обрезать хомуты, которые крепят чехол (при сборке будут нужны новые).
3. Снять чехол.
4. С другого конца рейки демонтировать опору из металла и пыльник.
5. При помощи ключа с 8 гранями выкрутить гайку упора, снять пружинку, стопорное кольцо (удобно использовать отвертку).
6. Выпрессовать упор, демонтировать уплотнитель щитка, достать пыльник шестерни и шайбу.
7. Из картера убрать шестерню с подшипниками, снять деталь с вала.
8. Ключом с индексом «14» и рычагом к нему достать шестерню, ухватившись за лыску.
9. Демонтировать рейку из картера, лишь наклонив последний элемент.
10. Поменять старую втулку на новую, установить демпфирующие кольца (их остатки убрать).
11. Демонтировать стопорное кольцо с червяка (удобно использовать плоскогубцы), выпрессовать подшипник.
12. Снять игольчатый подшипник (нужен съемник).

Детали рулевого механизма

Внимание! Некоторые подшипники вытаскиваются с трудом. Проще всего извлечь при помощи щипцов, предварительно разрубив, затем заменив новыми.

Переборка рулевой рейки

Для переборки рулевой рейки моделей ВАЗ необходимо обзавестись следующими деталями:

1. Подшипники.
2. Втулки.
3. Шайбы.
4. Гайки.

Ремкомплект для рулевой рейки

Эти элементы можно купить набором, выйдет дешевле. Если требуется замена вала, стоимость будет выше. Чтобы качественно перебрать рассматриваемый механизм, дополнительно нужно подготовить смазочные материалы ФИОЛ-1 и УНИОЛ-1.

Процесс переборки:

1. Промыть картер изнутри.
2. Смазать опорную втулку и установить.
3. Поменять подшипники (предварительно смазать) на новые.
4. Смазать зубья рейки и червяка ФИОЛ-1.
5. Затем обработать полость над гайкой подшипника приводной шестерни другой смазкой.

Обработка деталей рейки смазкой

После проведения этих действий нужно собрать механизм.

Обратная сборка

Чтобы совершить сборку своими руками, следует придерживаться обратной последовательности. Для установки потребуется помощь второго человека. Необходимо:

1. Установить деталь, наживить все крепления.
2. Завести рейку в шпицы.
3. Разжать хомуты.
4. Закрутить болты.

Если рейка работает исправно, рулевое управление в норме, то все было проделано правильно.

Заключение

Ремонт рулевой рейки ВАЗ можно произвести самостоятельно. Даже если нет специального инструмента, помогут подручные материалы. Но при недостатке опыта в подобных работах лучше доверить переборку профессионалам.
