Автомобильная панель приборов современного легкового автомобиля — это самостоятельная часть интерьера машины. Причем одна из важнейших составных частей, которая должна отвечать двум требованиям и решать две важные задачи. Обеспечить высочайшую функциональность и создать ощущение эстетического удовлетворения, совмещенного с осознанием комфорта предоставляемого конкретной панелью, через удобно расположенные вещевые ящички, подстаканники, приборы и кнопки управления, а также приятную, не утомляющую глаз, подсветку.

Приборная панель ВАЗ 2114

Содержание

  • 1 Приборная панель ВАЗ 2114
  • 2 Как разобрать панель приборов на ВАЗ 2114
    • 2.1 Рекомендуем

Приборная панель ВАЗ 2114

На автомобилях семейства Самара 2 установлена современная панель приборов ВАЗ 2114, которую еще называют «европанелью». Дизайнеры работали над ней, чтобы чтобы она позволяла иметь хороший передний обзор, приятный внешний вид, совмещала информативность и эргономичность, и при этом помогала справляться водителю с обыкновенными бытовыми нуждами.
И это в основном им удалось. Блок приборов и датчиков установленный перед глазами водителя, за рулевым колесом, предоставляет ему максимально возможное количество информации:

  1. В центральной части расположены два стрелочных прибора, слева — указатель оборотов двигателя, по которому водитель определяет с какой нагрузкой в конкретный момент работает силовая установка и при необходимости корректирует этот процесс переключением скоростей, в окошке под стрелкой находятся цифровые часы. Справа — спидометр или указатель текущей скорости автомобиля, в окошке под стрелкой — цифровые показания пройденного километража за весь период эксплуатации автомобиля и за последнюю поездку;
  2. В верхней части, между стрелочными приборами располагается контрольная лампа указателя поворотов с зелеными стрелочками показывающими влево и вправо;
  3. В нижней центральной части — красный треугольник «стоп-сигнала», а под ним CHECK ENGINE — красный сигнал аварийных состояний двигателя по информации электронного бортового устройства;
  4. В левой средней части приборного блока имеется стрелочный указатель температуры двигателя, или как его называют в литературе датчик температуры охлаждающей жидкости, над ним — значок, который загорается при перегреве движка. Под ним — значки дроссельной заслонки, давления масла, включения ручного тормоза и аккумулятора;
  5. В правой средней части — стрелочный указатель наличия топлива в топливном баке, над ним значок полностью заправленного бака, под ним значок минимального количества топлива в баке, а также значки — ближнего света, низкого уровня тормозной жидкости и дальнего света.

Эргономичность обеспечивается удобным расположением приборов и информационных значков для визуального восприятия информации, а также клавишей, кнопок и рычагов, для манипулирования ими. В центральной части панели устанавливается штатный бортовой компьютер, как правило это БК «Gamma», «Multitronics», «Престиж» или «Штат». Место для его установки выбрано очень удачно и с его помощью водитель получает расширенную информацию о состоянии рабочих систем двигателя и агрегатах автомобиля.

Эта информация отражается не только на дисплее БК, но и передается через другие контрольные или информационные лампы и знаки расположенные на блоке приборов и в других местах приборной панели. Кроме того на дисплее бортового компьютера отображается информация другого характера, например о сроках следующего техосмотра или техобслуживания.

Удобно расположен закрывающийся бардачок, в котором есть подсветка и достаточно большая ниша под ним. В центральной бороде также имеется ниша для хранения чего-либо и пепельница. Достаточно удачно сделаны выходы воздуховодов, которые позволяют эффективно обдувать стекла и не допускают запотеваний.

В процессе эксплуатации автомобиля постоянно возникают проблемы с неисправностями или отказами в различных системах. Для того, чтобы добраться до некоторых из них необходимо снятие панели ВАЗ 2114. Даже чтобы снять щиток приборов нужно разобраться как снять торпеду на ВАЗ 2114 (панель приборов).

Кроме этого на ВАЗ 2114 панель надо снимать полностью, если возникает необходимость ремонта воздуховодов и печки, или автовладелец хочет полностью проклеить и уплотнить сочленения конструкции панели, чтобы она не скрипела.

Как разобрать панель приборов на ВАЗ 2114

Прежде чем приступить к этому сложному процессу, водитель должен внимательно ознакомиться с конструкцией и устройством панели приборов на своей машине. В разобранном до винтиков состоянии она выглядит так:

Устройство приборной панели ВАЗ 2114

Панель приборов и ее принадлежности:

1 — торпеда ВАЗ 2114, или — панель приборов, то есть основная часть всей конструкции, к которой крепится приборный блок, бортовой компьютер, рычаги управления печкой, блоки клавишей и другие накладки и защелки;

2 — накладка на панель приборов, имеет декоративную функцию, в ней также устроены выходы воздуховодов для обдува лобового стекла;

3 — кронштейн;

4 — заглушка;

5 — корпус пепельницы;

6 и 11 — правая и левая поперечины;

7 и 10 — правый и левый экраны консоли;

8 — щиток панели приборов;

9 — центральный кронштейн.

Если внимательно изучить эту схему, то становится понятным как снять панель на ВАЗ 2114. Определив для себя порядок, можно приступать к процессу.

  • воспользовавшись крестообразной отверткой необходимо отвернуть три самореза, удерживающих левый экран консоли. Для удобства при этой работе лучше пользоваться отверткой с короткими ручкой и жалом.

Левый экран консоли ВАЗ 2114

  • снимая экран, осторожно вывести нижний край накладки из кронштейна кузова.
  • правый экран консоли крепится пятью саморезами. С помощью крестообразной отвертки осторожно открутить все саморезы, придерживая накладку рукой.

Правый экран консоли ВАЗ 2114

  • снять экран не допуская его зацепления за жгуты проводки, которая за ним скрывается.

Отсоединить «массу» от аккумулятора, разъединив колодки.При наличии на автомобиле магнитолы отсоединить ее от основного пучка проводов, вытащив соединительную колодку. Если радиоприемника на автомобиле не установлено, то просто вытащить провода из панели, они должны быть закрыты заглушкой. Обязательно надо отключить прикуриватель и вытащить патрон с лампочкой подсветки пепельницы.

  • снять ручки с рычагов управления заслонками отопителя. Для облегчения процесса поддеть их плоской отверткой.

Снятие ручек и рычаго с приборной панели ВАЗ 2114

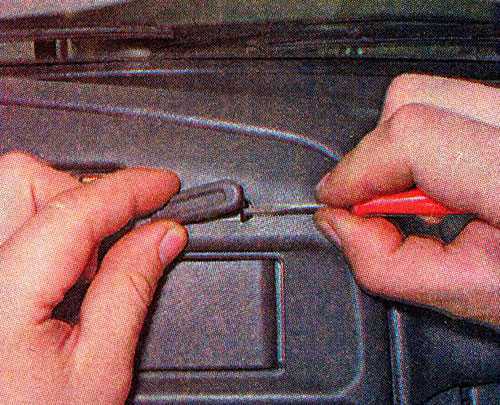

  • Несмотря на кажущуюся простоту этого пункта, на снятие ручек с рычагов можно потратить очень много времени. Для этого приводится наглядный пример как это надо делать на снятом агрегате.

На рычаге имеется специальный выступ, при установке ручки она отверстием сделанным под этот выступ входит в зацепление с рычагом. Для этого, при снятии ручки, необходимо плоской, тонкой отверткой поддеть и приподнять защелку на ручке освобождая ее от выступа.

Снятие ручки при помощи отвертки ВАЗ 2114

  • снять рукоятку электрического вентилятора отопителя просто потянув ее на себя.

Снятие рукоятки электрического вентилятора ВАЗ 2114

  • саморезы с крестообразной головкой, крепящие панель приборов к кронштейнам справа и слева, отвернуть отверткой.

Саморезы на кронштейнах приборной панели ВАЗ 2114

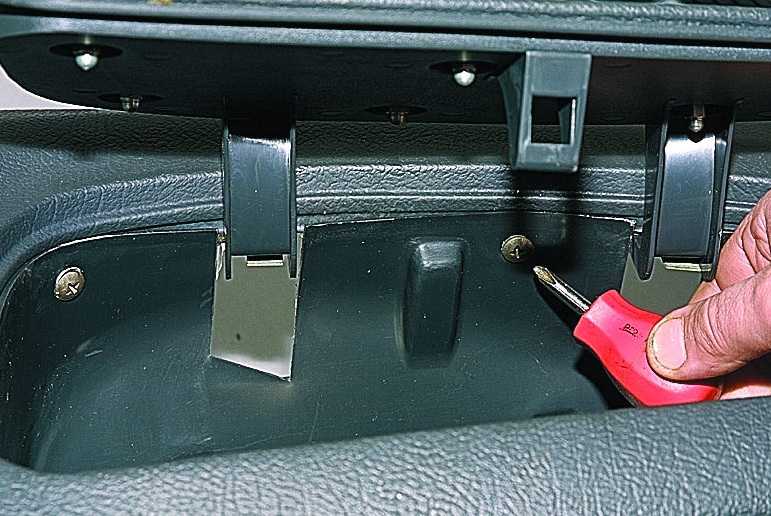

  • в окошке на панели приборов, где находится приборный блок имеется два самореза сверху и два снизу — под окошком. Надо вывернуть их, осводив накладку (2) и щиток (8).

Освобождение накладки и щитка ВАЗ 2114

  • вытащить заглушку и открутить саморез, находящийся за ней.

Саморез под заглушкой ВАЗ 2114



  • убрать два самореза снизу удерживающие накладку и снять ее.
  • пометив провода подходящие к выключателям, отсоединить их.

Отсоединение проводов от кнопок ВАЗ 2114

  • открутить болты с кронштейна руля.

Болты на кронштейне руля ВАЗ 2114

  • ключом на «8» открутить саморезы нижнего крепления кронштейна.

Нижнее крепление на кронштейне ВАЗ 2114

  • открутить саморез под отвертку и снять световод.
  • убрать крепеж блока управления отоплением и вытащить патроны с обратной стороны блока.

Патроны с обратной стороны блока ВАЗ 2114

  • снять декоративную вставку, убрав все внешние детали.
  • гайки открутить ключом на «21».
  • убрать подсветку гидрокорректора.
  • верхнее и нижнее крепления панели открутить, с левой стороны удалить крепление к поперечине.

Верхнее крепление с левой стороны панели ВАЗ 2114

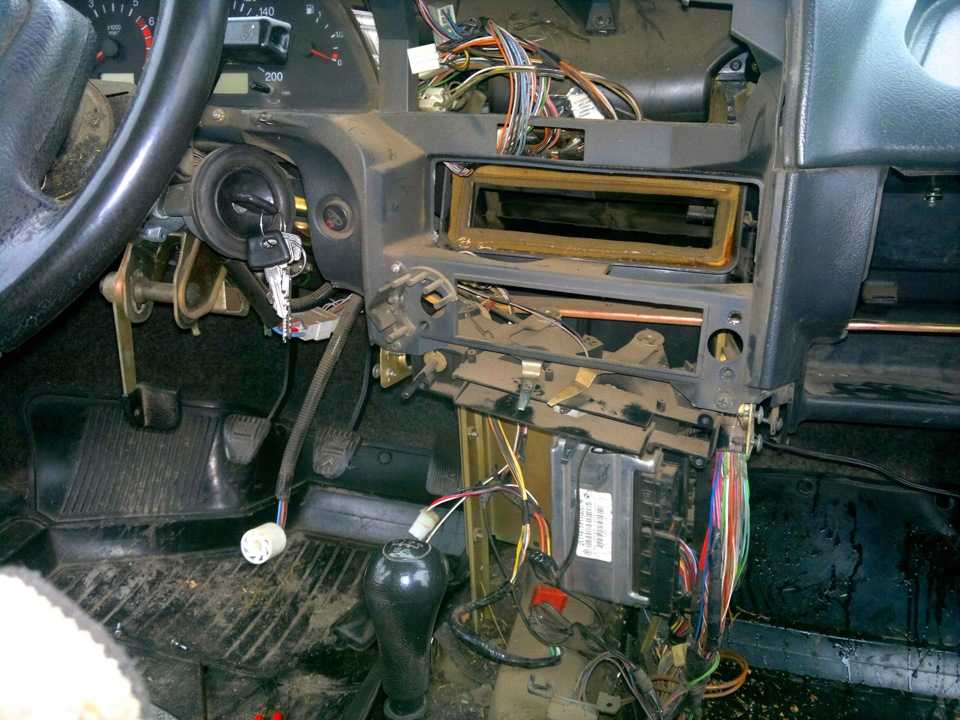

  • теперь можно выполнить снятие торпеды ВАЗ 2114.

Снятие панели приборов ВАЗ 2114

  • установка производится в обратном порядке.

Для того, чтобы наглядно, в движении увидеть весь процесс, можно посмотреть видео как снять приборную панель на ВАЗ 2114.

Рекомендуем

Как снять панель приборов на ВАЗ 2114: пошаговая инструкция

Панель приборов – это не только десятки всевозможных измерительных приборов и переключателей, но и важнейший декоративный элемент. Поврежденный щиток может серьезно испортить весь внешний вид салона. Но иногда владельцам ВАЗ-2114 все-таки приходится производить разборку с целью устранения каких-либо проблем: замены лампочек, проводки, демонтажа радиатора печки и т. д.

Важно знать, что ВАЗ устанавливает очень хрупкие крепления на своих автомобилях. Поэтому их очень легко сломать, а значит, отсоединяя от них щиток, нужно быть вдвойне аккуратным. Сегодня поговорим о том, как снять и разобрать панель приборов на ВАЗ -2114, и что следует учесть в ходе работ.

С чего начать

Перед началом работы мы рекомендуем тщательно изучить устройство приборной панели. Если вы будете понимать, что и как, тогда вам окажется значительно проще снимать торпеду. Если вы уже ознакомились со строением щитка, можно приступать к работам. Начинать следует с демонтажа экранов. Делается это следующим образом.

  1. Берем плюсовую отвертку и аккуратно демонтируем три самореза, фиксирующих левый экран. Если у вас есть инструмент с коротким жалом – лучше воспользоваться им, так будет удобнее.
  2. Выводим нижнюю часть накладки из крепления на кузове.
  3. Аналогичным образом поступаем и с экраном с правой стороны. Единственная разница, что он фиксируется на 5 саморезов. В ходе работы следует аккуратно придерживать накладку рукой.

Читайте также: Как снять вентилятор печки на ВАЗ-2114

Теперь, когда весь крепеж устранен, можно снять экран. Но будьте осторожны, чтобы он не зацепился за провода, которые под ним находятся. Иначе вы можете просто порвать кабели.

Далее следует отключить массу от АКБ. Это делается с помощью разъединения колодок. Если в машине установлена магнитола – ее нужно отключить от проводки. Если же у вас не установлены никакие звуковые устройства, можно просто извлечь провода (они закрываются с помощью заглушки). Затем отключается прикуриватель и патрон, обеспечивающий подсветку пепельницы.

Итак, первый этап работ выполнен. Можно переходить к следующим шагам.

Что дальше

После того как все приборы будут отключены от автомобиля, нужно демонтировать ручки с переключателей печки. Сделать это может быть непросто, ведь они фиксируются довольно крепко. Для монтажа ручек используются специальные защелки, которые установлены внутри. На каждой ручке имеется маленький выступ, который поможет нам их снять. Нужно лишь попасть в это отверстие жалом минусовой отвертки, после чего подцепить защелку и поднять ее вверх.

Дальнейший порядок действий имеет следующий вид:

  • снимается рукоять моторчика печки. Достаточно лишь слегка потянуть ее на себя;
  • торпеда скреплена с блоком приборов при помощи нескольких саморезов. Они снимаются с помощью «плюсовой» отвертки;
  • далее необходимо демонтировать заглушку. Она зафиксирована при помощи единственного самореза, который нужно устранить;
  • накладка удерживается двумя крепежными элементами. И снова нам на помощь приходит отвертка;
  • переходим к кабелям, которые соединены с выключателями. Их необходимо аккуратно снять, предварительно отметив каждый из них;
  • далее демонтируем болты кронштейна рулевого крепления;
  • снимаем крепеж с нижней части кронштейна. Здесь нам поможет ключ на 8;
  • убираем световод;
  • следующий на очереди – блок управления системой отопления. Откручиваем крепеж и извлекаем патроны;
  • перед нами находится декоративная вставка. Она также нам не нужна, поэтому временно избавляемся от нее;
  • снимаем гидрокорректор;
  • последний шаг – демонтаж верхнего и нижнего крепления.

Читайте также: Как улучшить свет фар на ВАЗ-2114

На этом, собственно, все. Теперь торпеда аккуратно снимается, и вы можете произвести с ней любые необходимые действия. Сборка производится в обратном порядке. Процедура довольно сложная и хлопотная, наполненная различными мелочами, поэтому запаситесь временем и терпением. Если какие-либо моменты остались вам непонятны, вы можете просмотреть видео на нашем сайте.
